TP-LINK TL-7DR7280拆机,CPU决定了不能给你10G口

7DR7280的外包装:

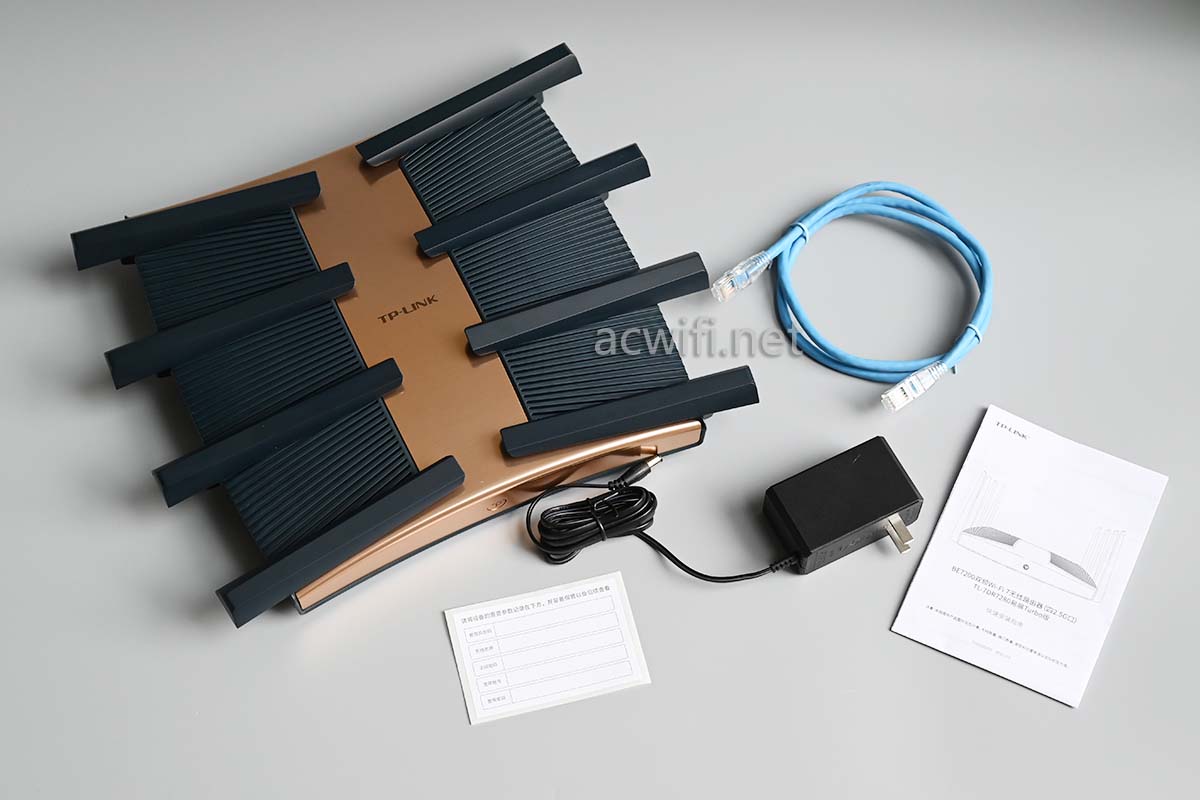

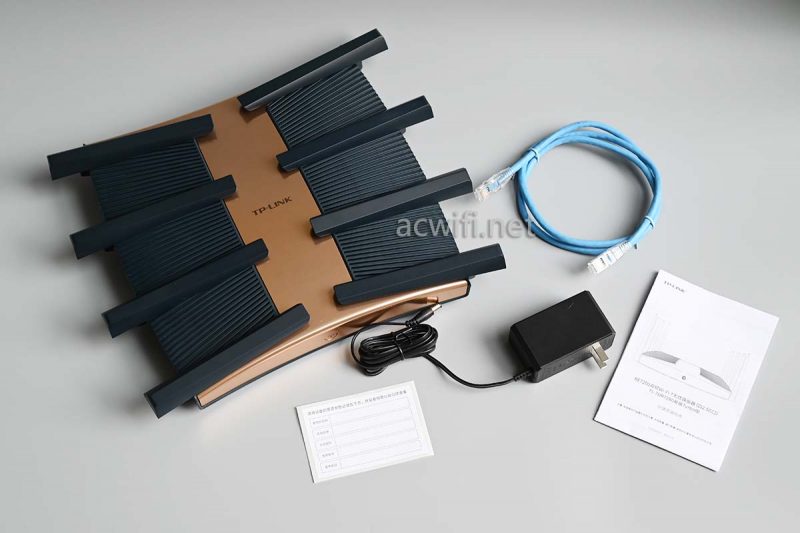

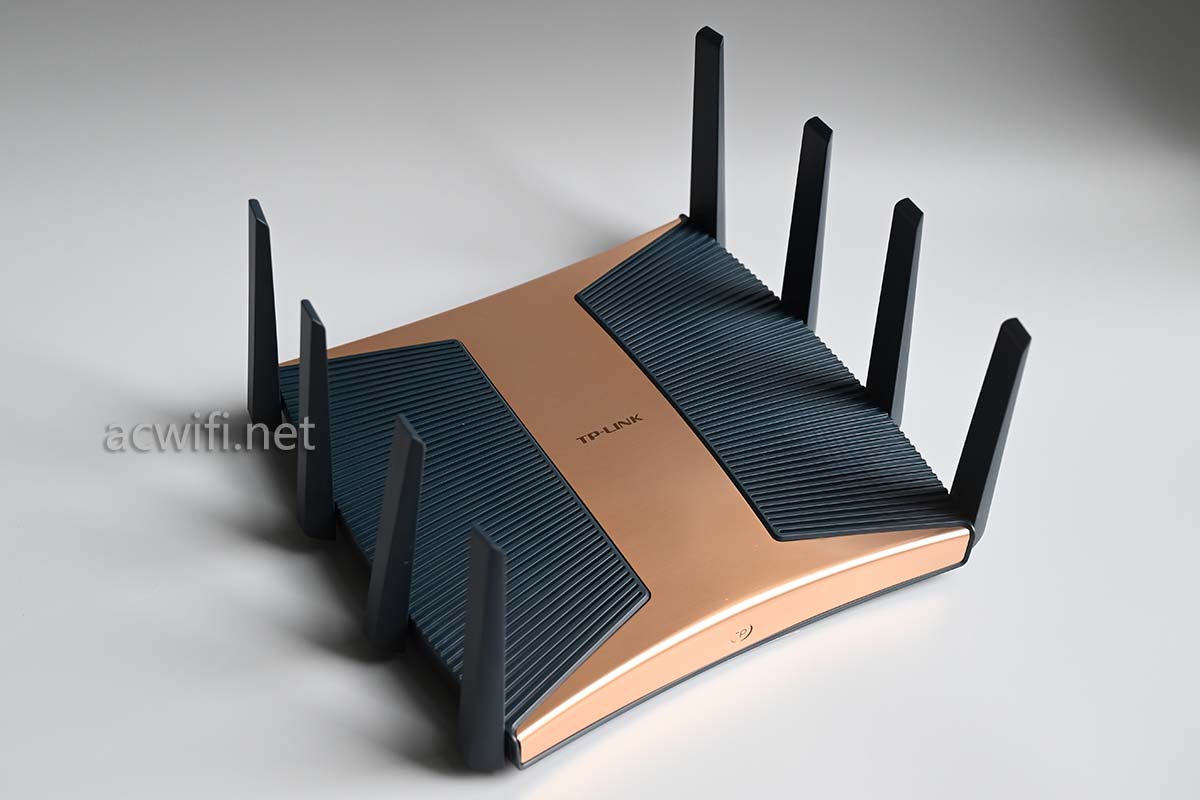

机身和配件:

只要是这款机身,里面装的东西都不会差。

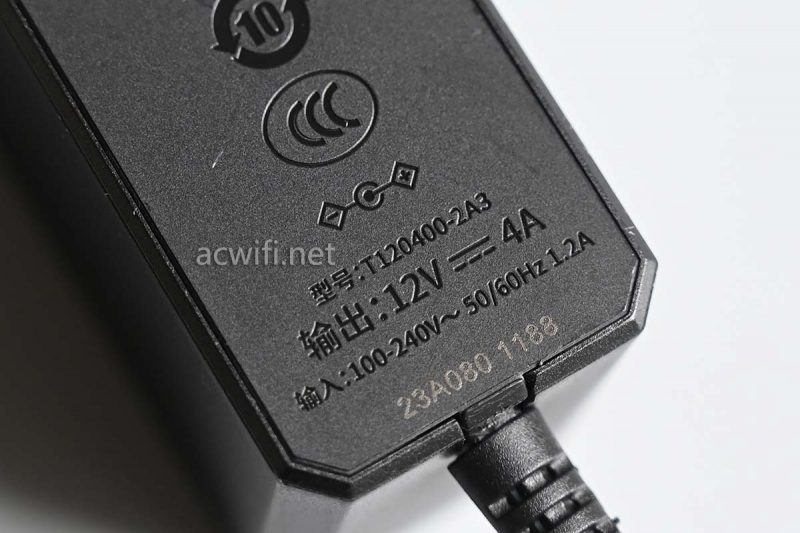

电源输出规格是12V/4A,实测空口待机功率为9.3W,插一个2.5G口时功率为10.4W。

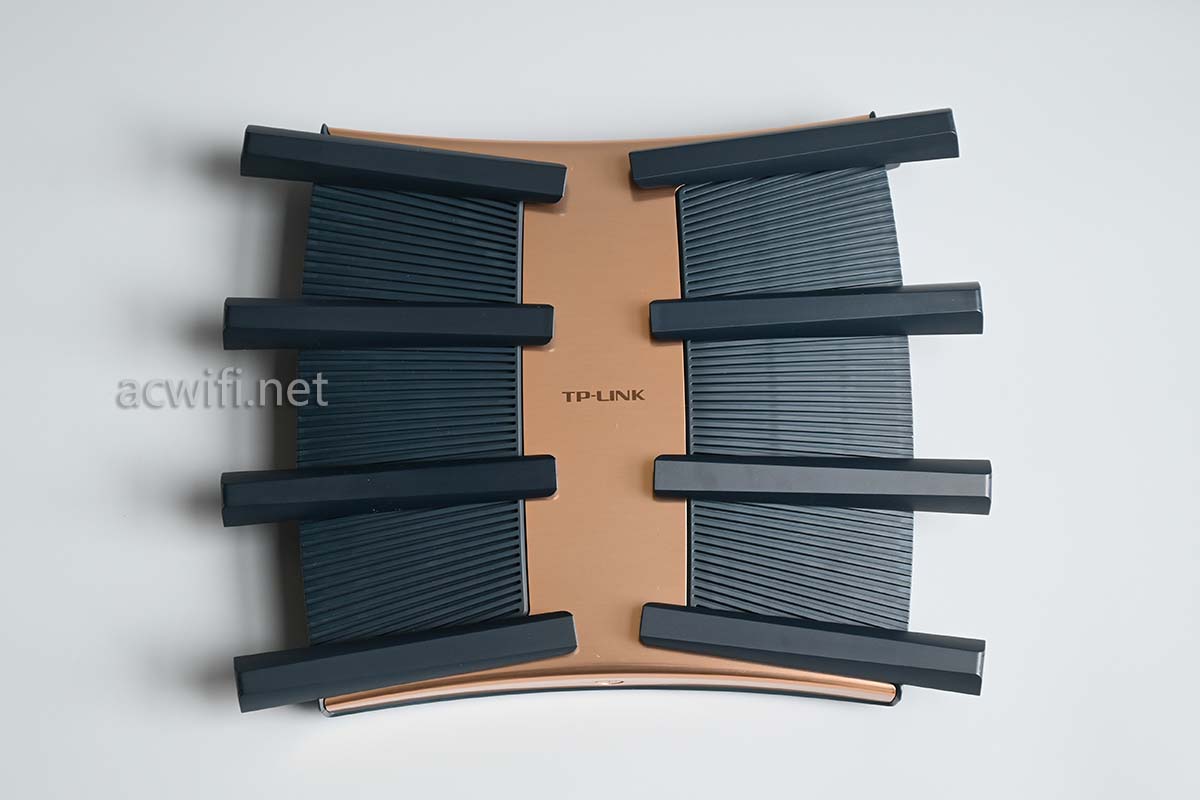

双频4x4MIMO,外置了八根单频天线,刚刚好。

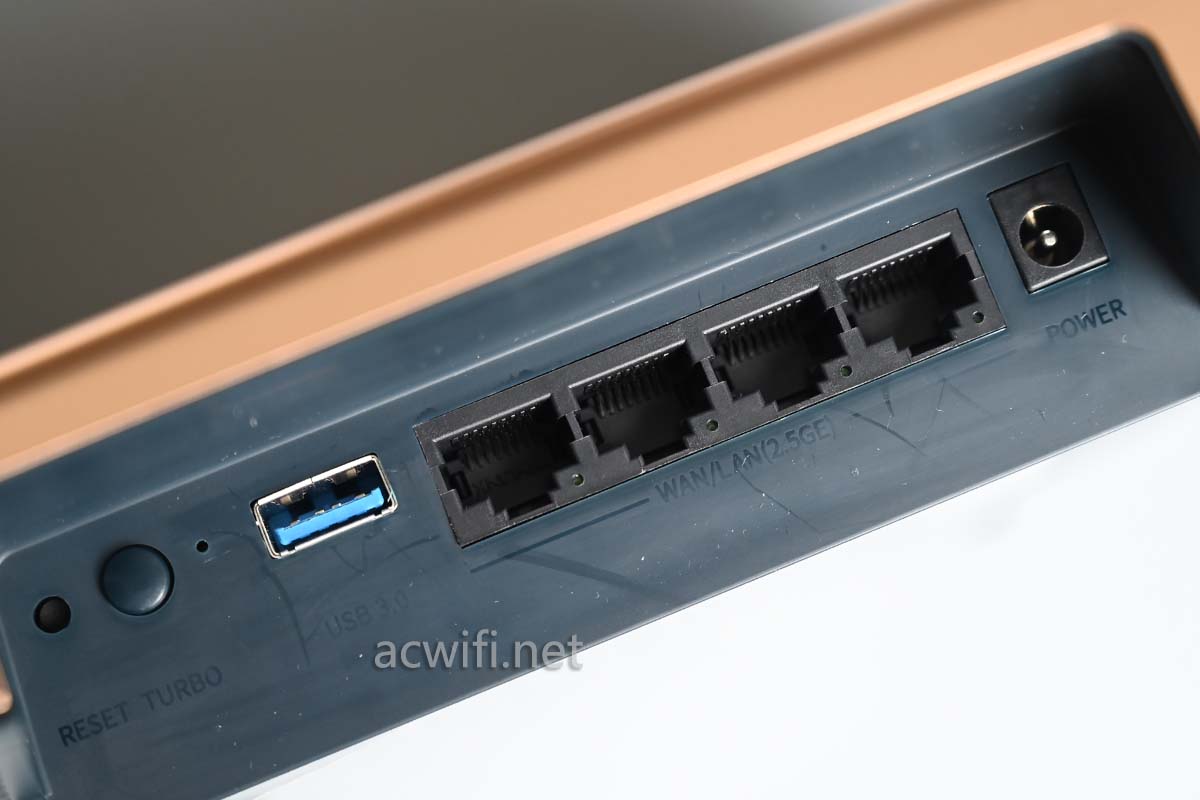

背面四个2.5G网口,还有一个USB3.0,可惜没有10G口:

机身底部:

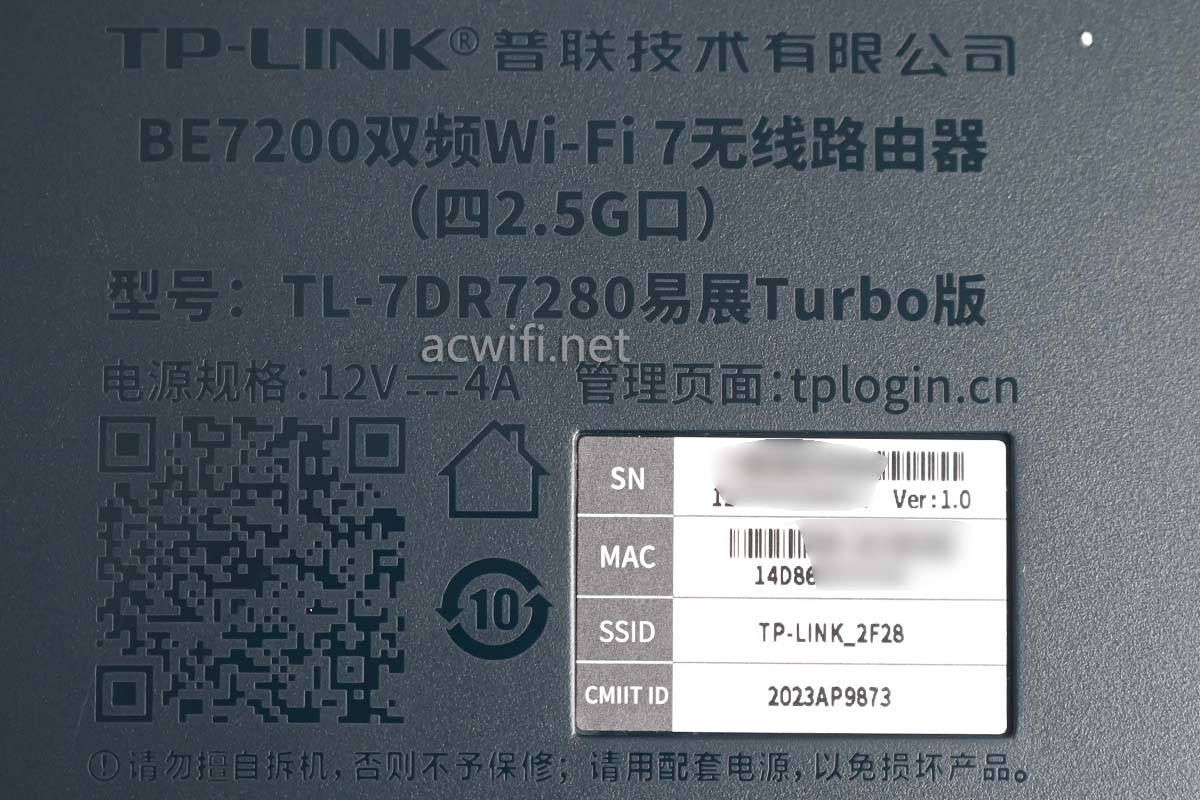

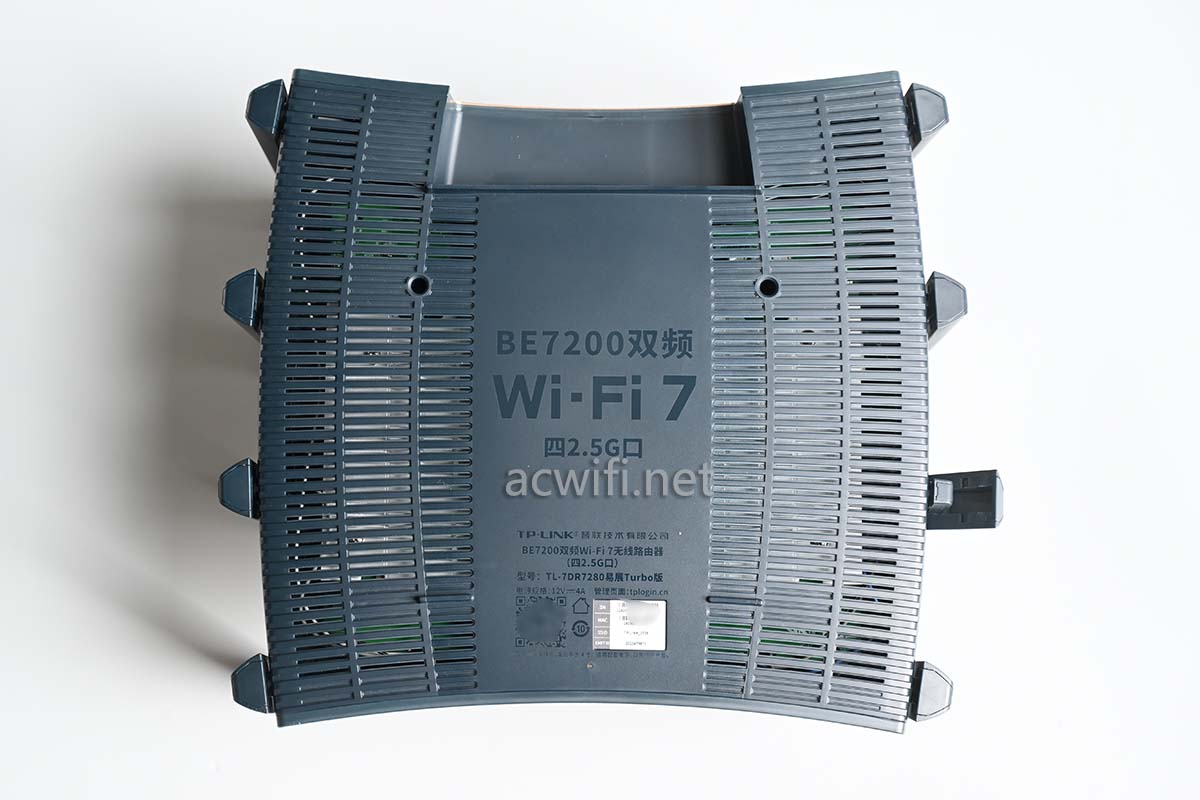

标签内容:型号TL-7DR7280易展Turbo版。

拆开外壳:

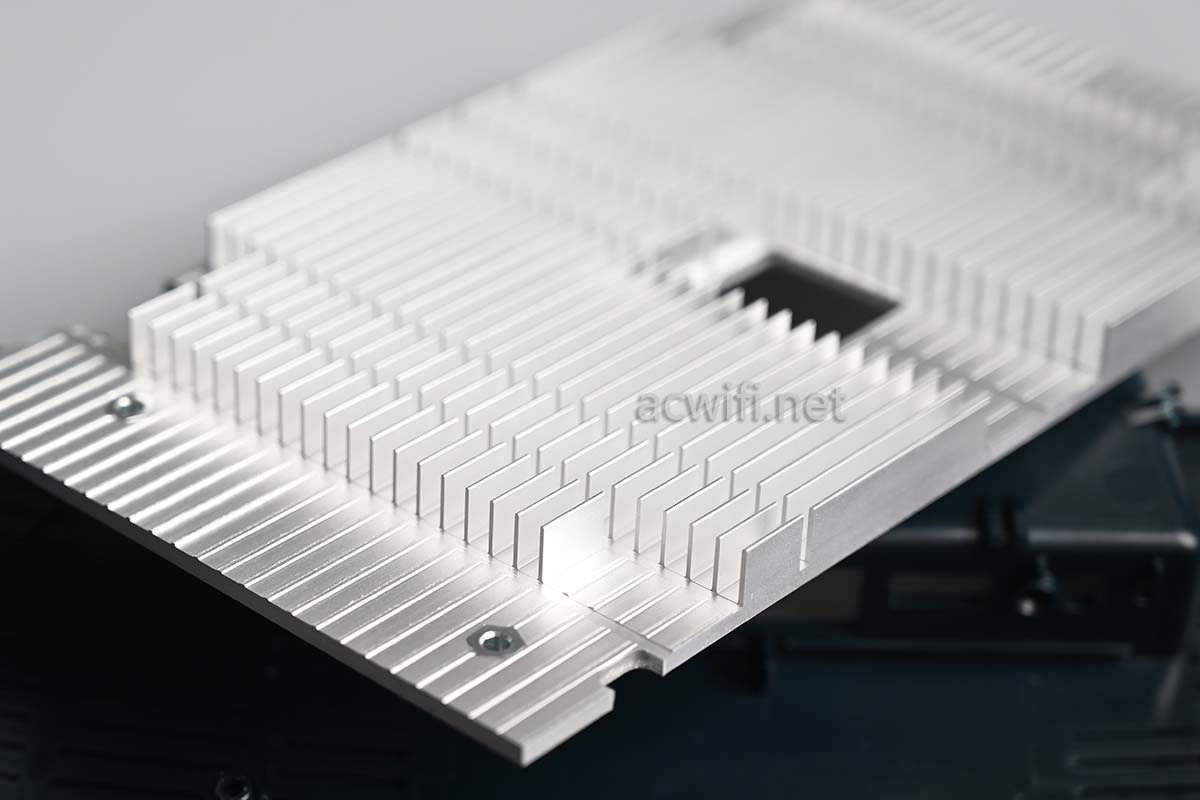

一大片散热:

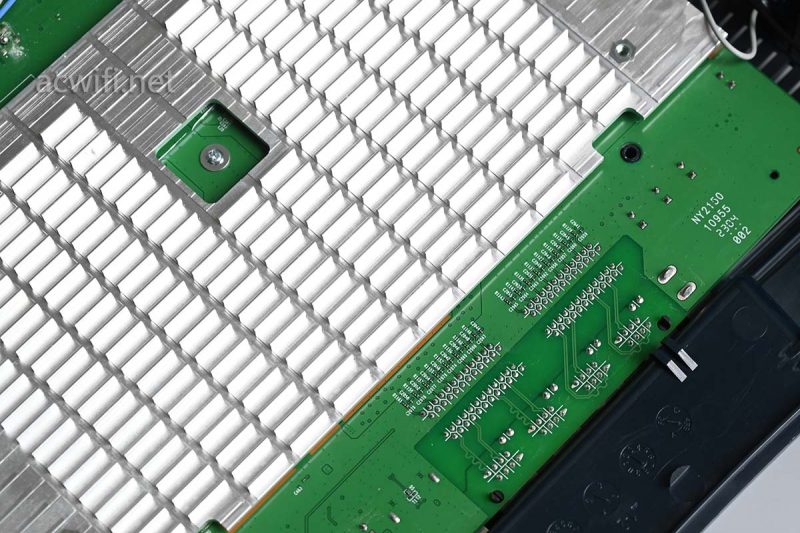

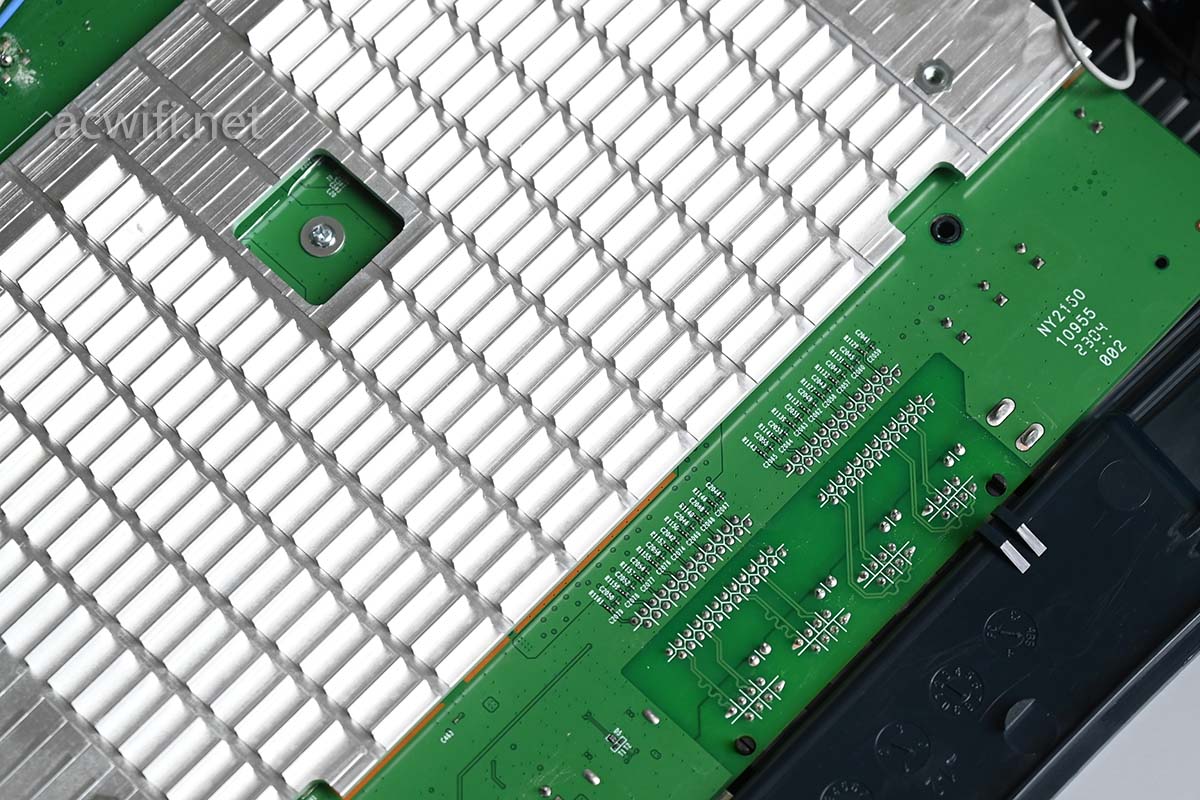

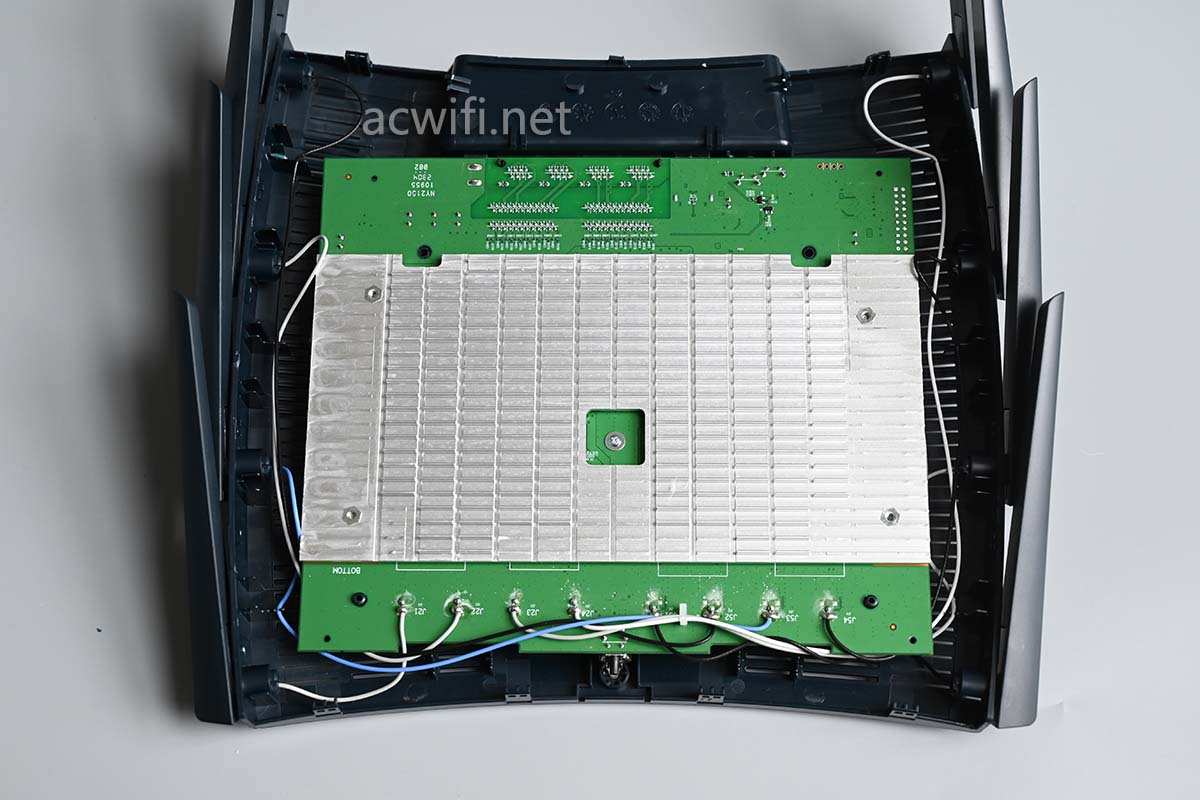

翻转主板的另一面,也有很大的一片铝散热器(鳍片):

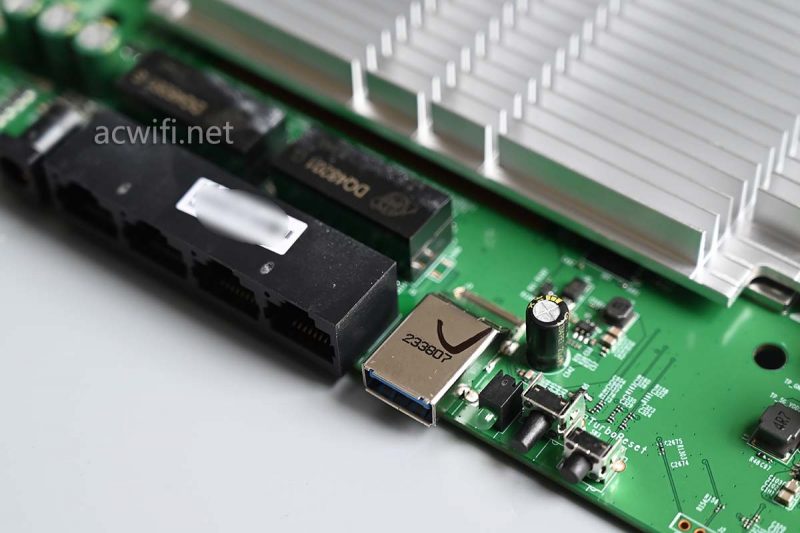

主板这一面能看见网口,我自定义为主板正面:

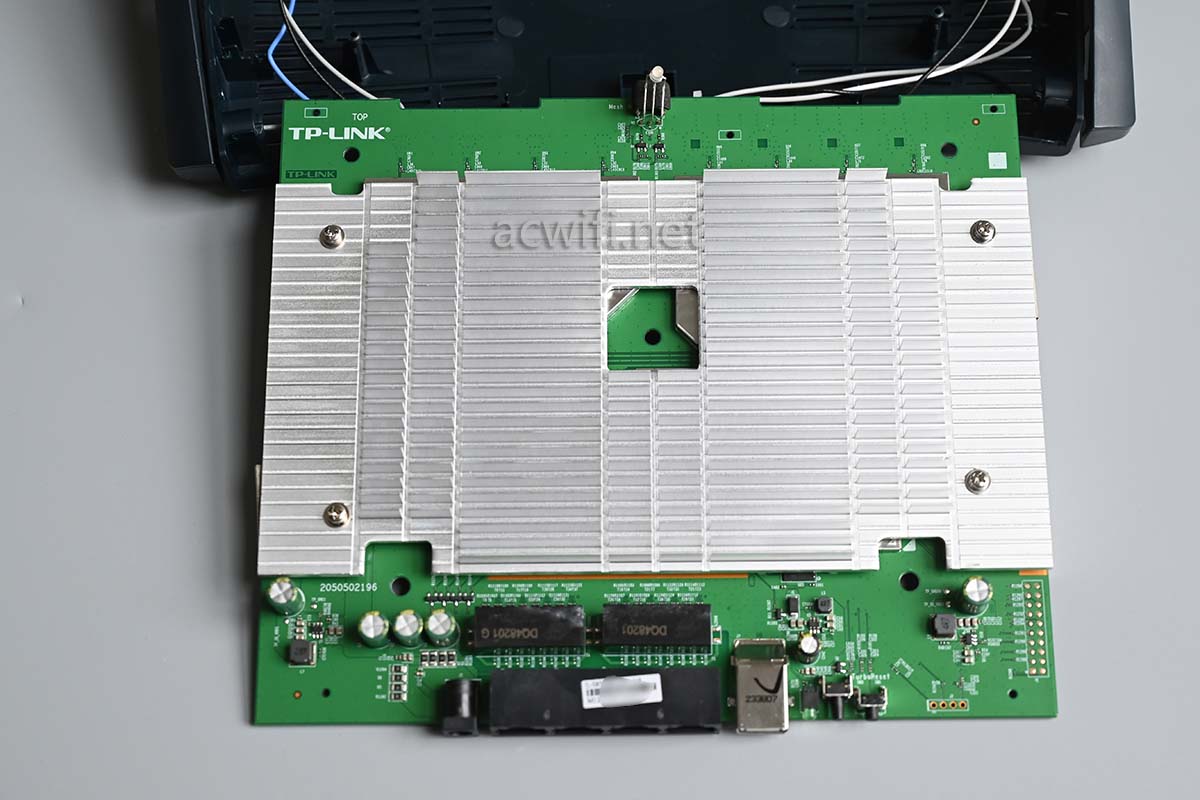

卸下散热器:

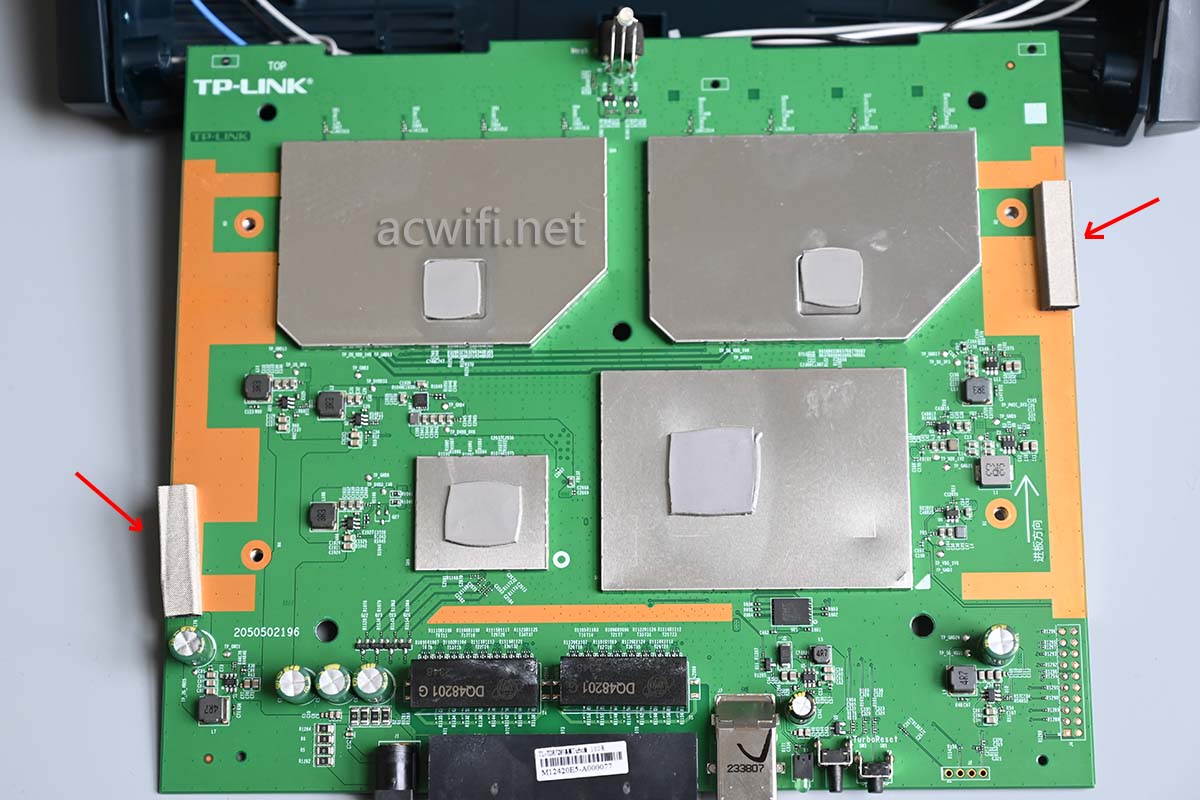

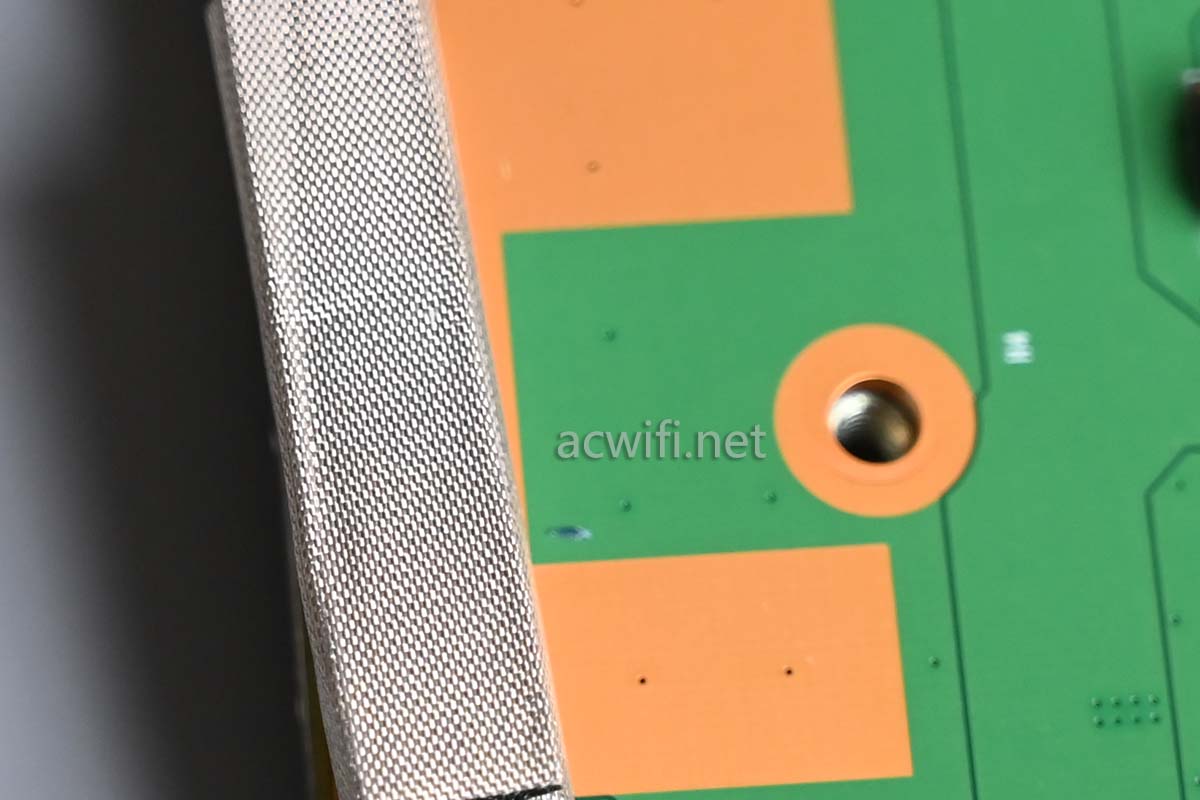

主板两侧有两条导电泡棉,作用是让铝散热器接地,减少电路的干扰和损耗。

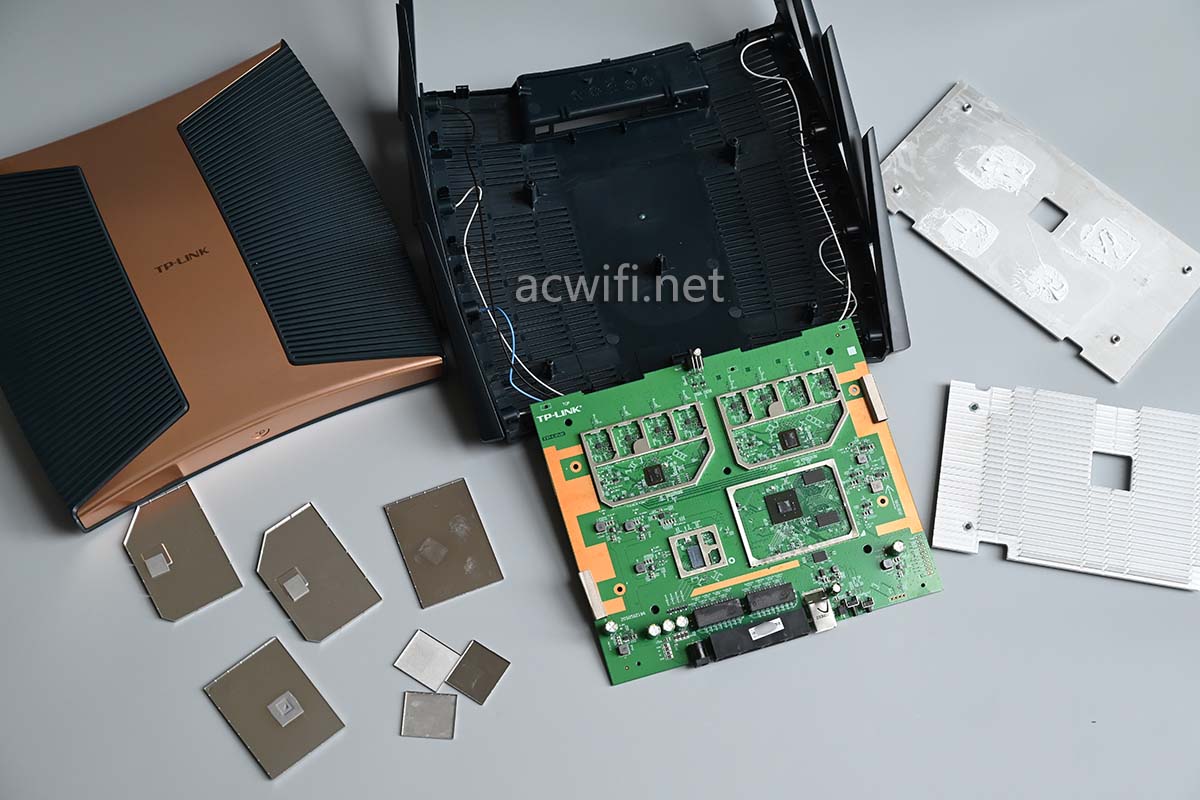

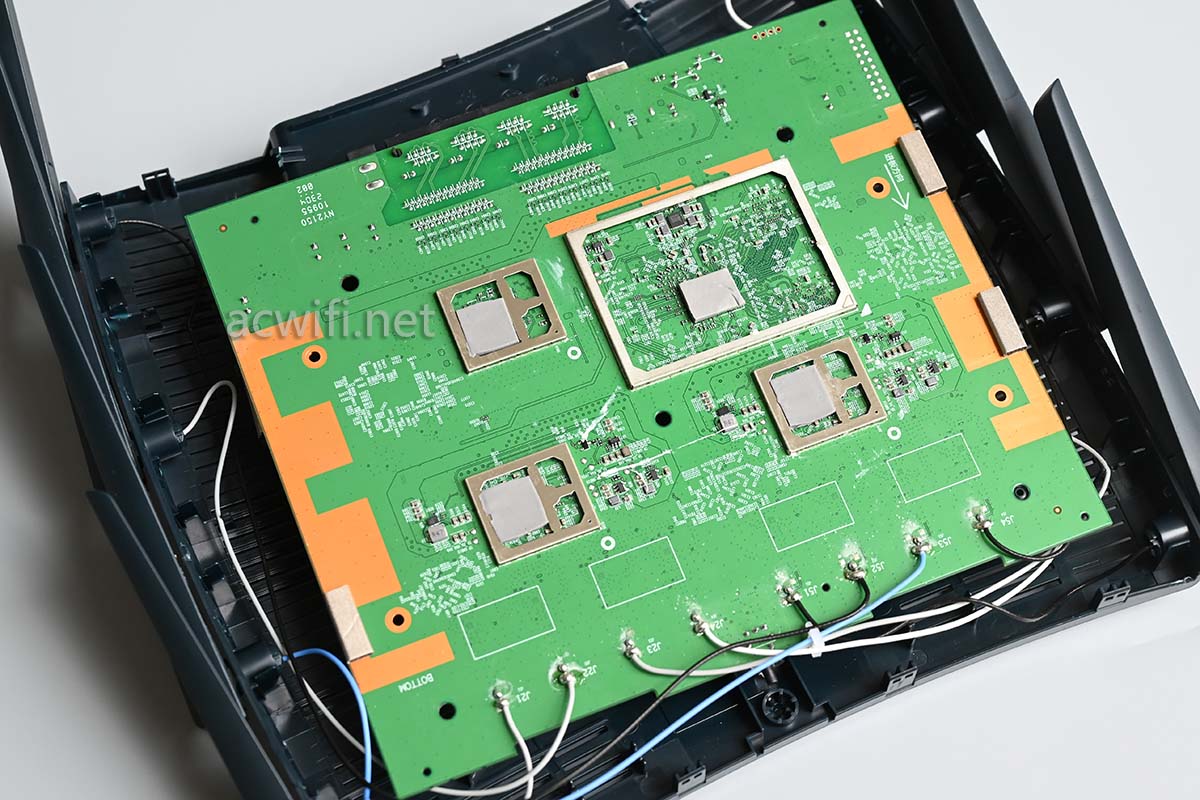

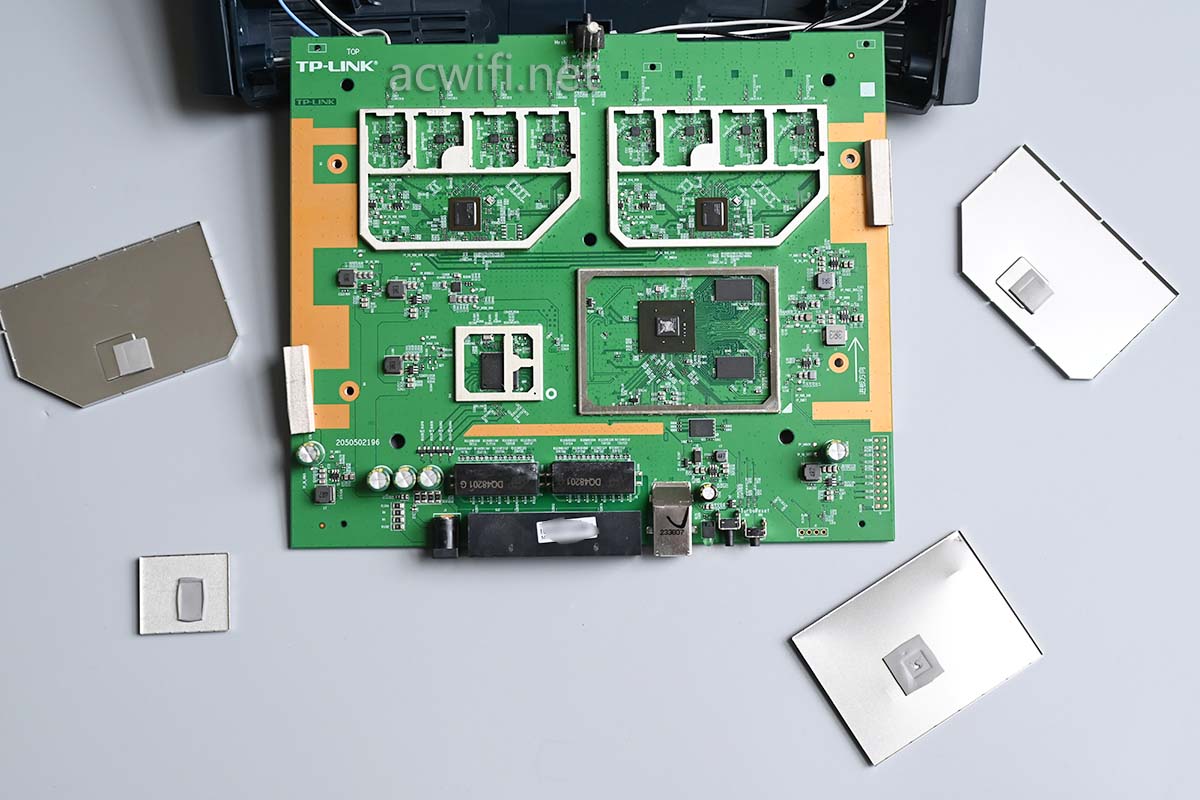

撬开所有屏蔽罩:

先看CPU吧。

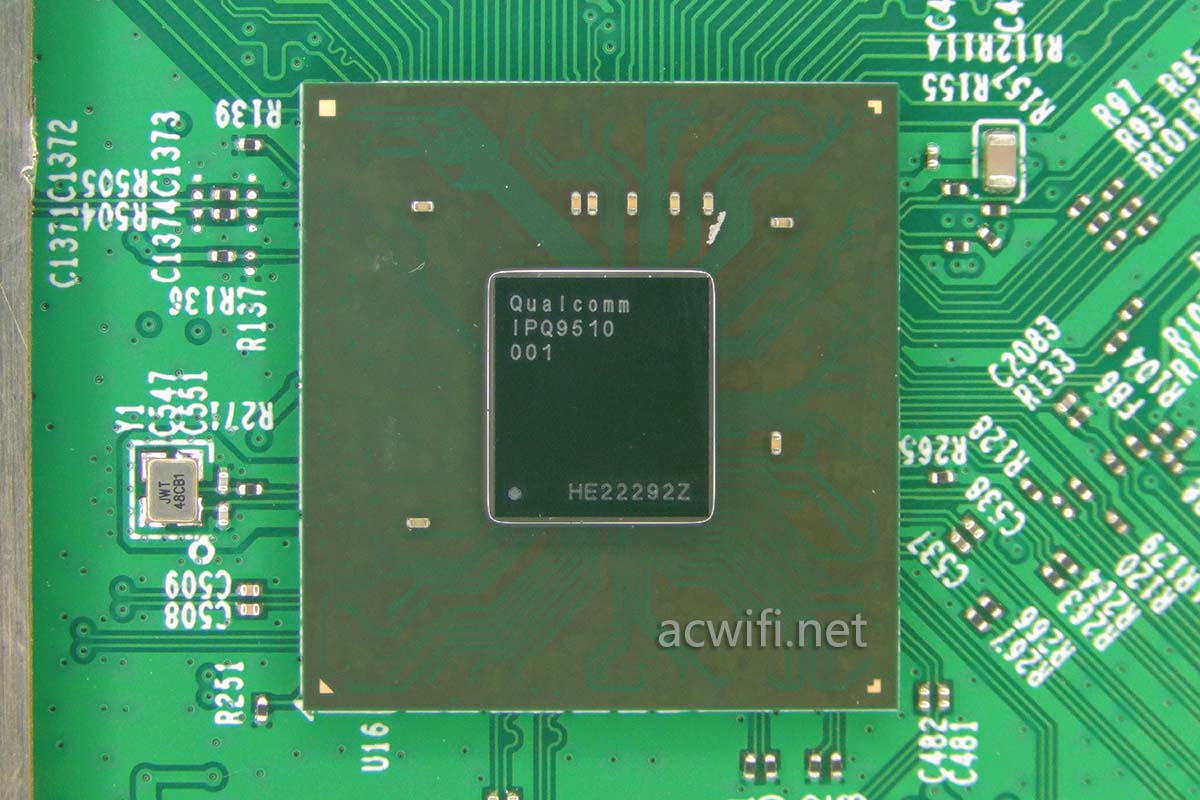

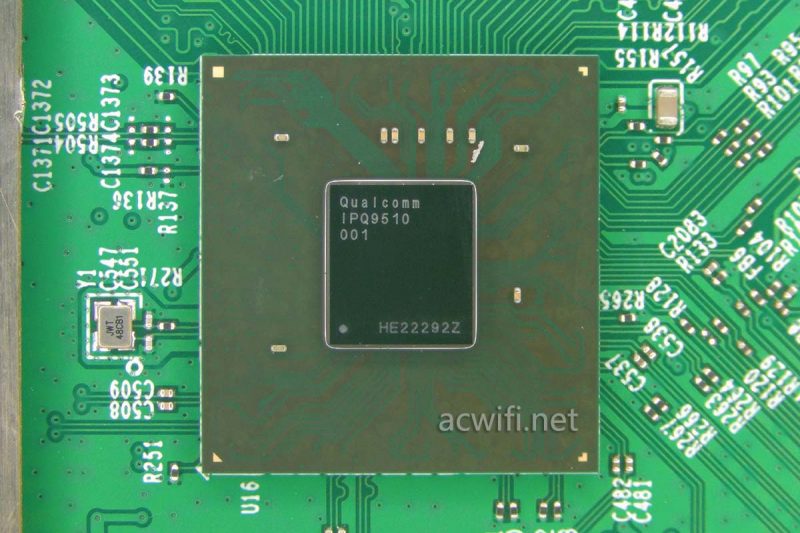

7DR7280用的CPU是高通的IPQ9510,官方说是四核A73,频率1.5GHz,有2个1.5G的NPU。

(acwifi之前拆过的几款BE6500用的CPU是IPQ5322,四核A53,1.5HzHz,1个1.5G的NPU)

IPQ9510,有一个USXGMII-M,我问了DeepSeek,它说:

“USXGMII-M允许在单个SERDES链路上传输多个网络端口的数据,从而减少物理链路的数量,简化系统设计。“

MARVELL以太网收发器文档里面有这样的描述:

”仅通过单一串行链路将多重 MAC 数据流传输至一个多端口 PHY 设备,可使一个 10 G SERDES 支持 4 端口 2.5 G 或 2 端口 5 G 连接。“

怎么说呢,IPQ9510把10G一分四来用了,它也合不了一,所以不支持单一个10G口。

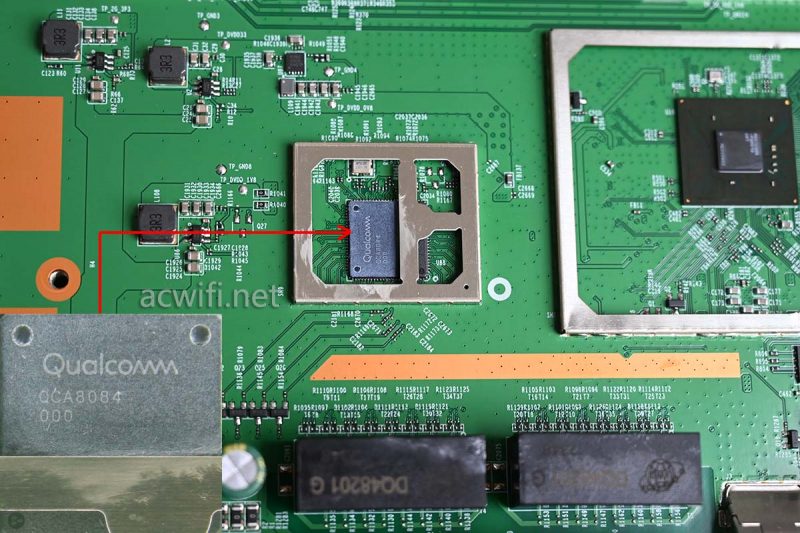

IPQ9510连接着一颗四口PHY芯片:QCA8084。

以前拆过机看见QCA8084的有:7TR13090、7DR6560、小米万兆路由小米路由7000。

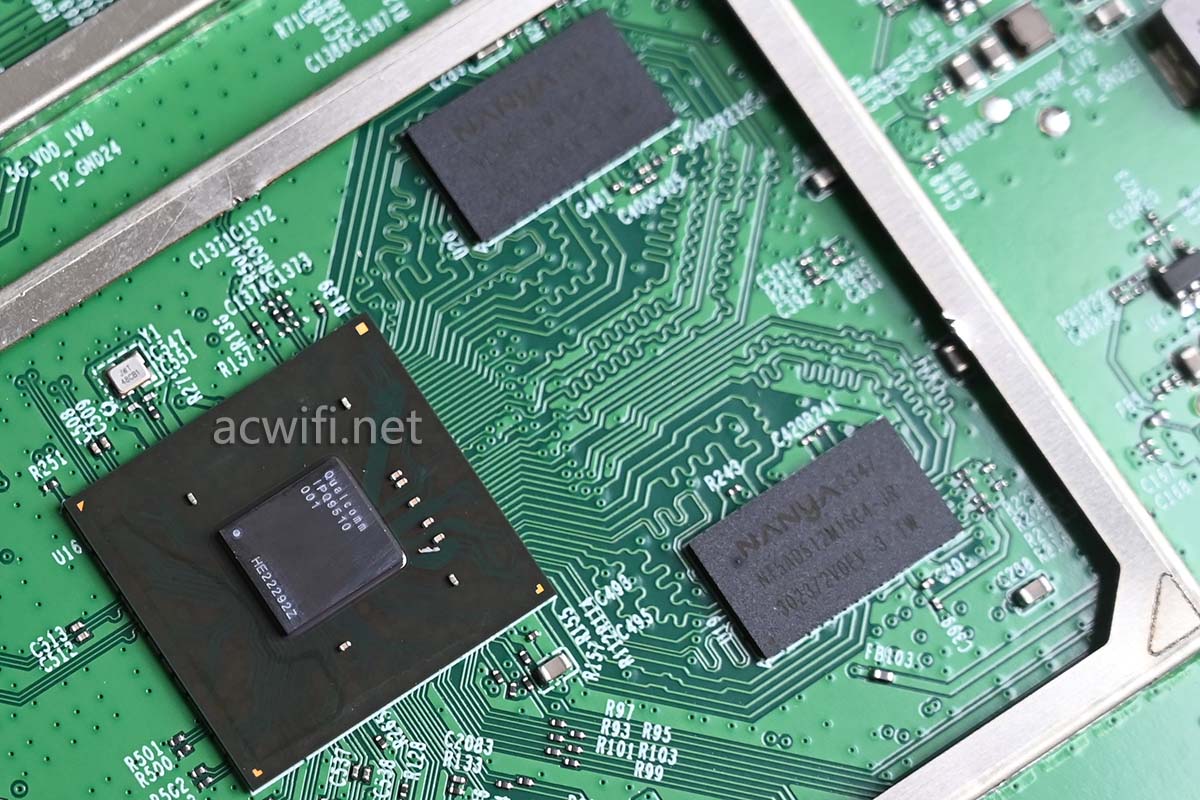

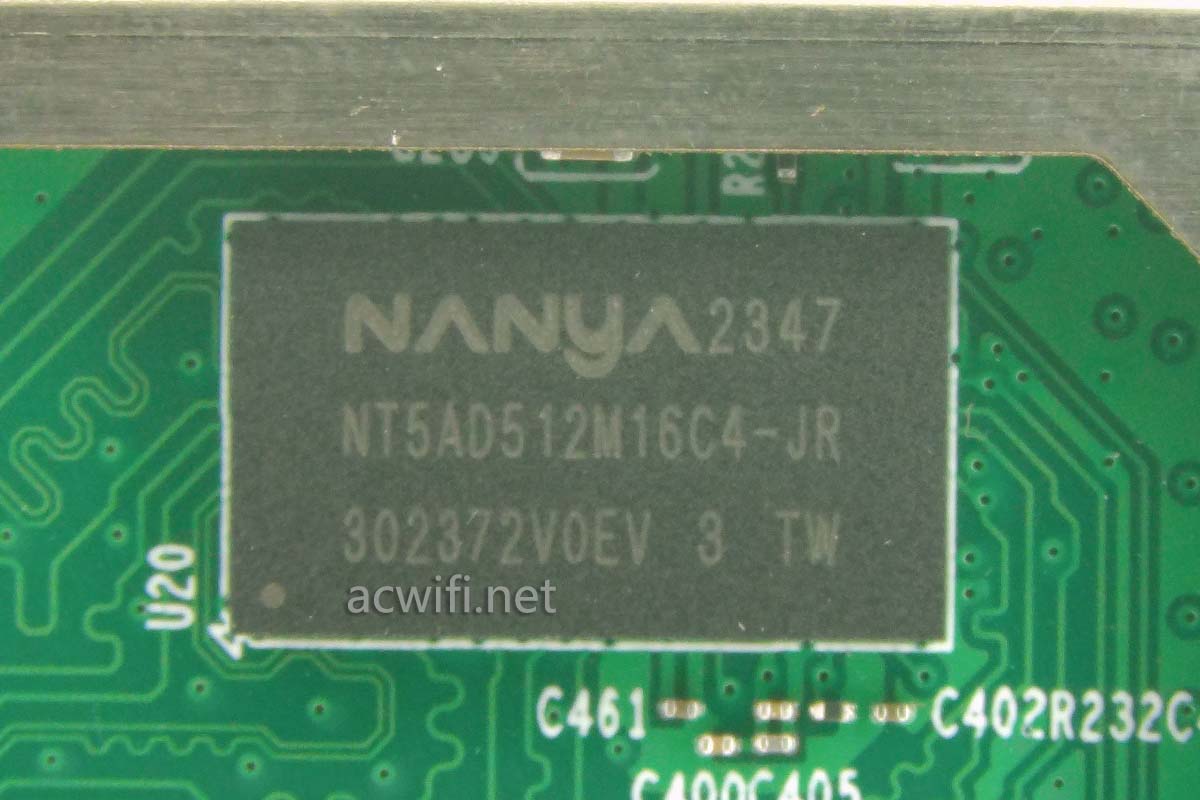

内存芯片有两颗,型号是南亚的NT5AD512M16C4-JR,DDR4,容量1GB,两颗组成2GB内存。7DR7280内存好大!

然后是无线射频电路方面。

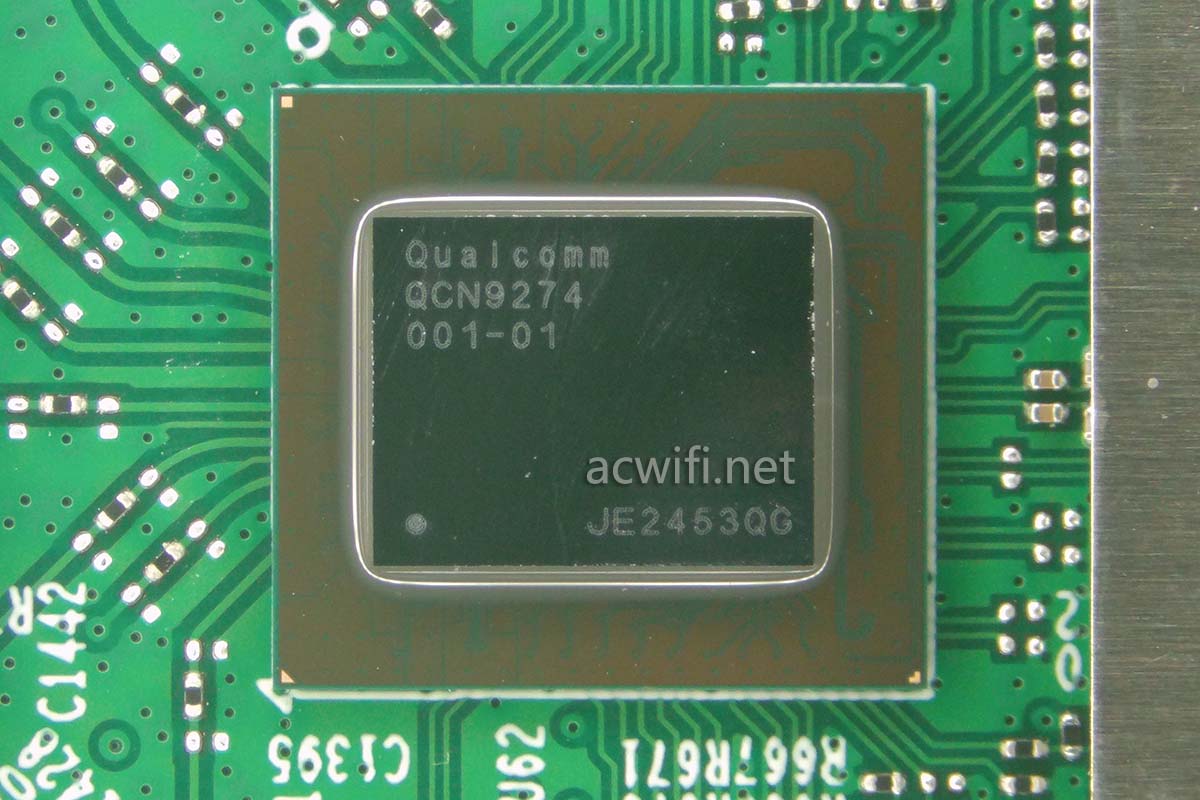

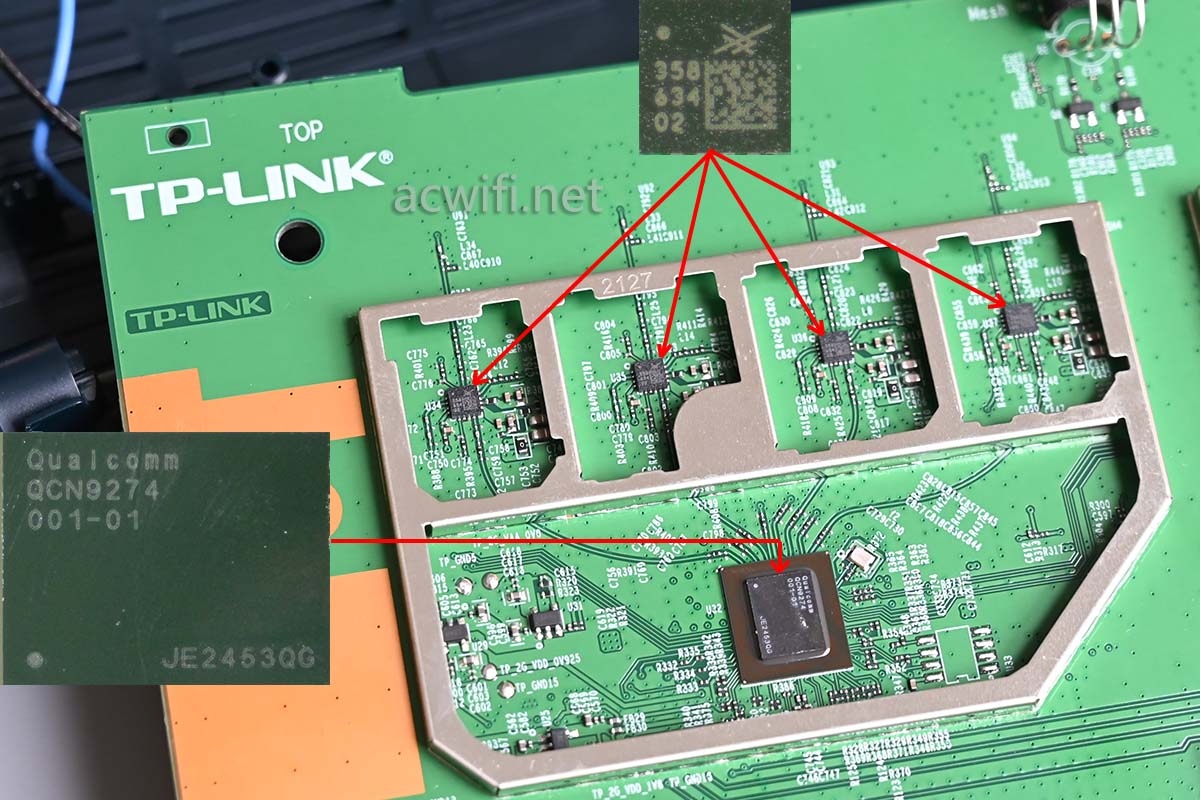

2.4G和5G频段都是用一样的高通顶级的 Wi-Fi 7 无线芯片QCN9274:

2.4G支持4x4MIMO,在40MHz频宽和4096-QAM下最高速率是1376Mbps,OFDMA最大用户数量为18,无线带机量512台;

5G支持4x4MIMO,在160MHz频宽和4096-QAM下最高速率是5765Mbps,OFDMA最大用户数量为37,无线带机量512台。

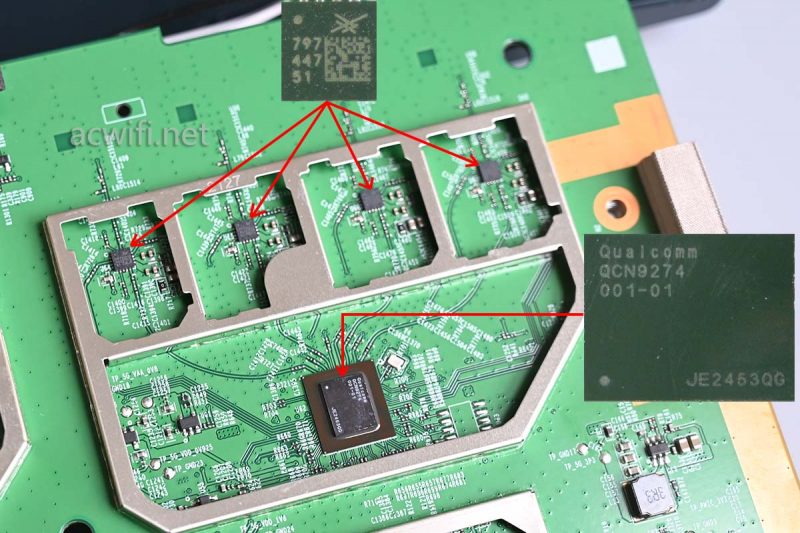

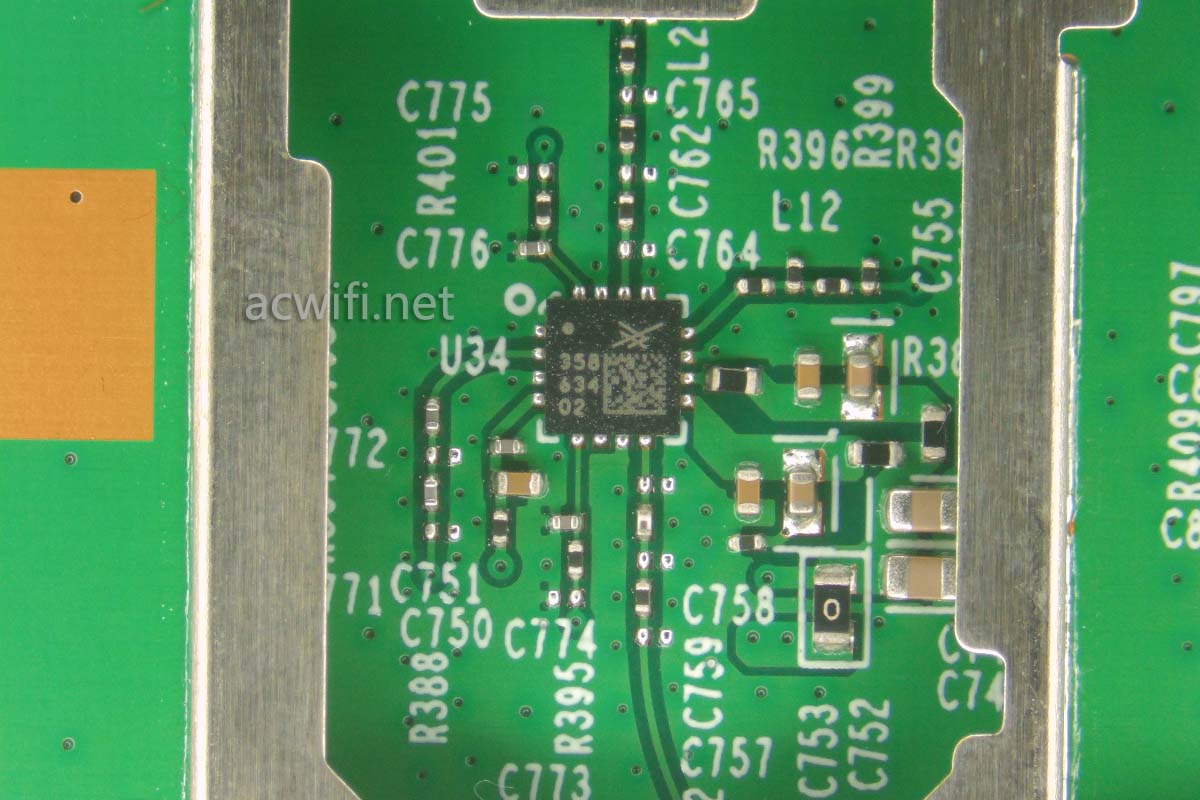

2.4G有外置了四颗思佳讯(Skyworks)的FEM芯片:SKY85358-11。

SKY85358-11的参数:
Integrated high-performance PA, LNA with bypass, T/R switch, and coupler for Wi-Fi 7 (802.11be) applications
Fully matched input and output
Integrated logarithmic power detector and
directional coupler
Transmit gain: 32 dB
Receive gain: 16 dB
Output power:
– MCS13, +18.5 dBm, –47 dB DEVM
– MCS11, +21 dBm, –43 dB DEVM
– MCS9, +24.5 dBm, –35 dB DEVM
– MCS7, +26 dBm, –30 dB DEVM
– MCS0, +28 dBm, mask compliant
Small (16-pin, 3 x 3 mm) LGA package (MSL3, 260 °C per JEDEC J-STD-020)

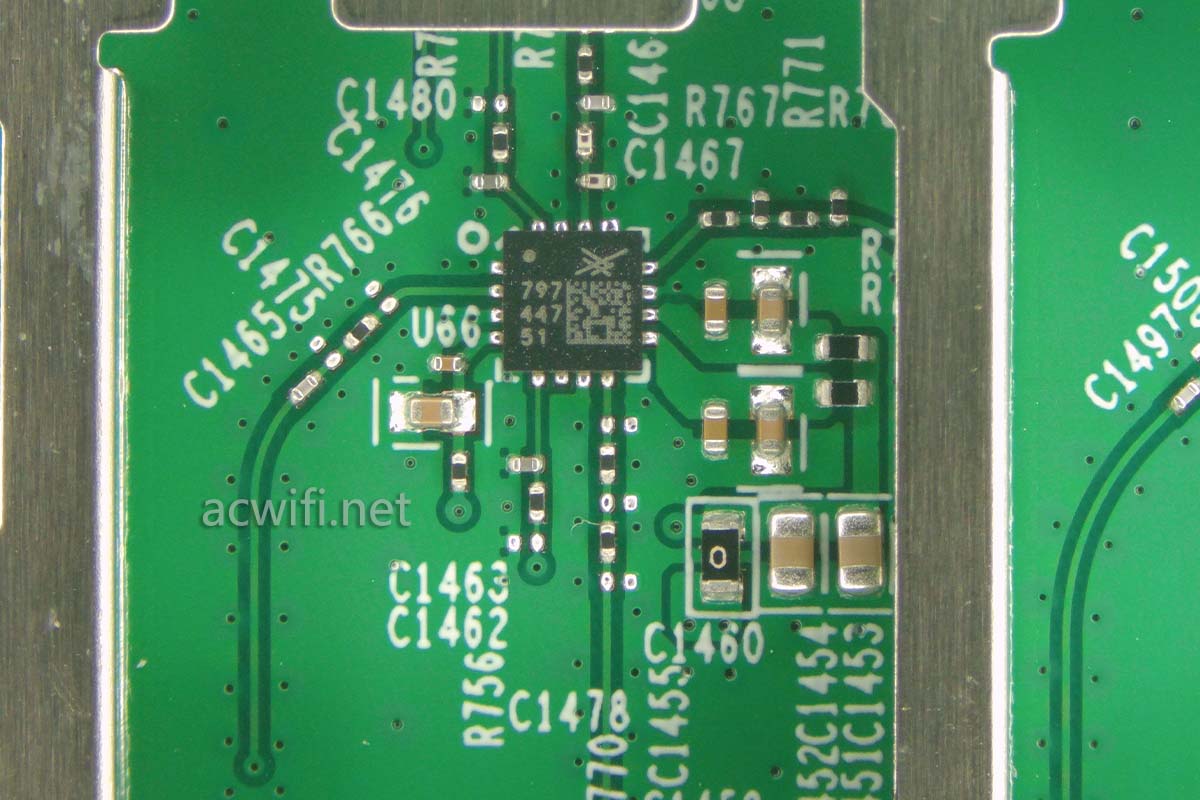

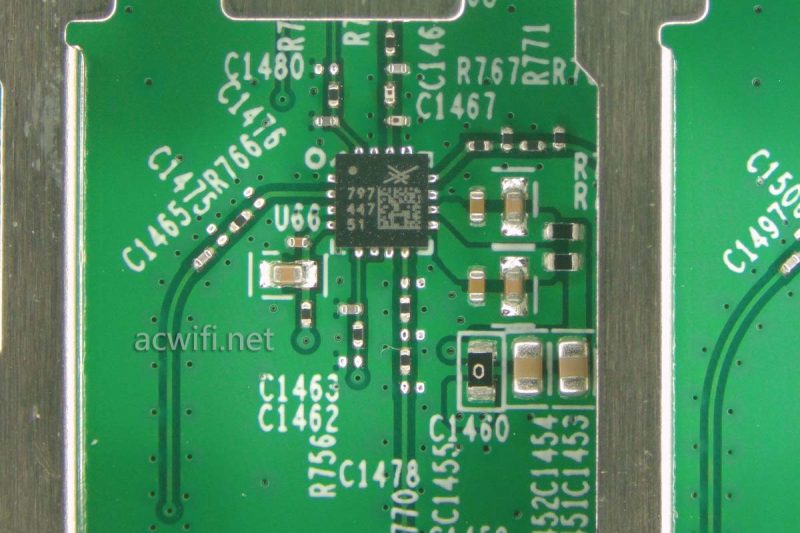

四颗5G FEM芯片也是Skyworks的,型号是SKY85797-11:

SKY85797-11的参数:
Integrated high-performance PA, LNA with bypass, T/R switch, and coupler for Wi-Fi 7 (802.11be) applications
Fully matched input and output
Integrated logarithmic power detector
Transmit gain: 33 dB
Receive gain: 16 dB
Output power:
– MCS13, +19 dBm, –47 dB DEVM
– MCS11, +21 dBm, –43 dB DEVM
– MCS9, +24 dBm, –35 dB DEVM
– MCS7, +25 dBm, –30 dB DEVM
Small (16-pin, 3.0 x 3.0 mm) MCM package (MSL3, 260 °C per JEDEC J-STD-020)

TP-LINK在目前的Wi-Fi 7 无线路由器产品里面,使用了SKY85358-11和SKY85797-11的,除了这款7DR7280,还有7TR73090和7HDAP13000TCS,价格都是过千元的高端产品。

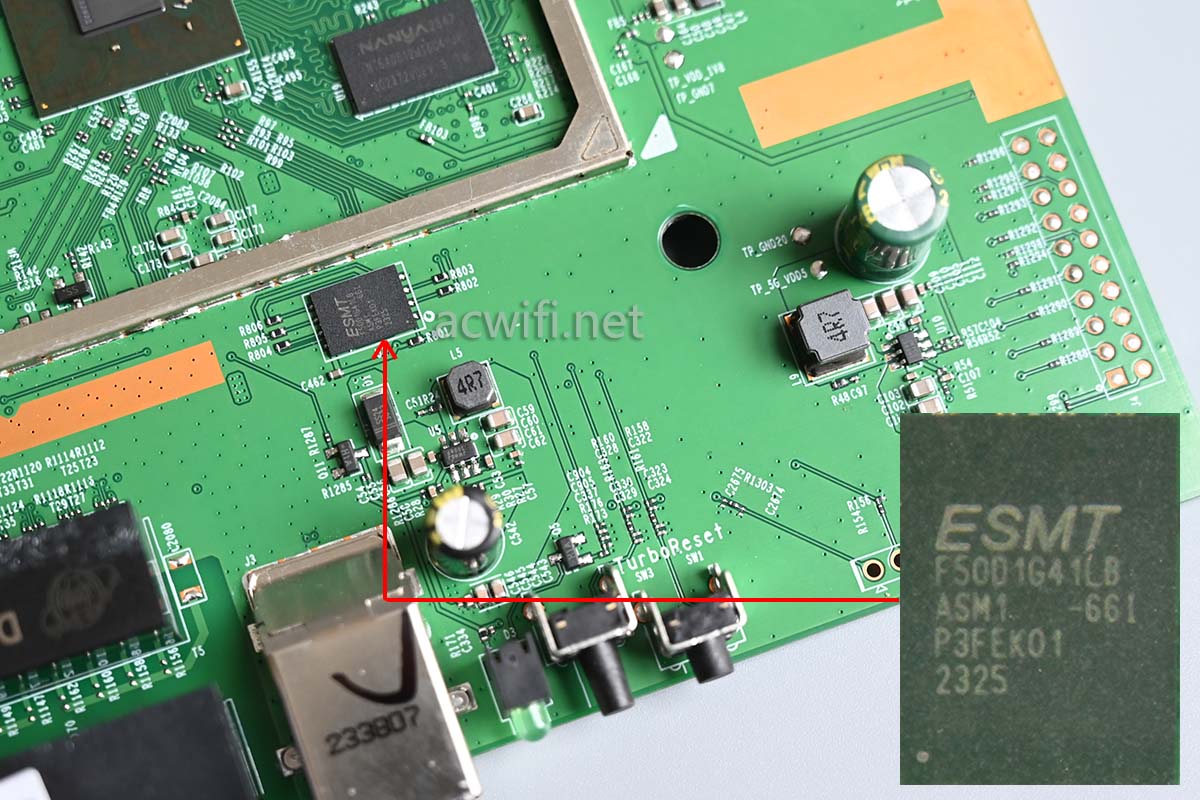

CPU下方的闪存芯片,型号是F50D1G41LB,容量128MB:

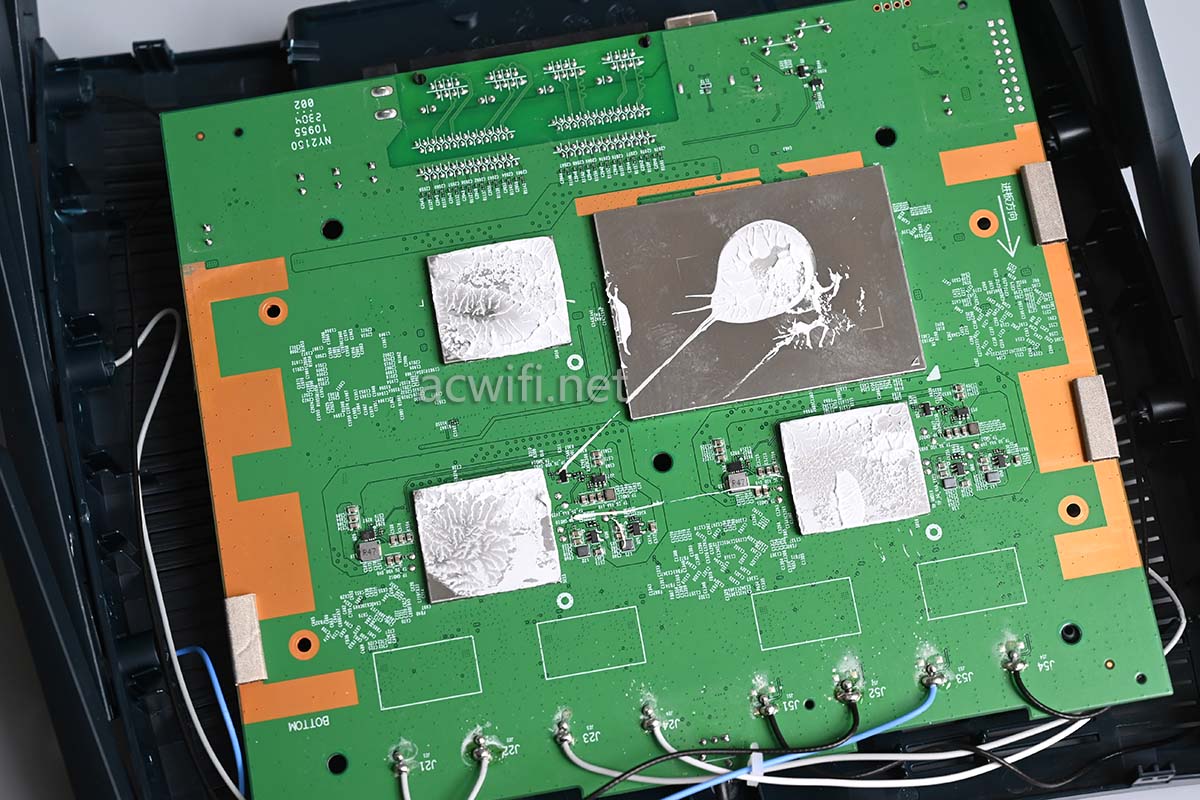

翻转主板背面,也就是前面打开外壳时看见的那一面,取下散热器:

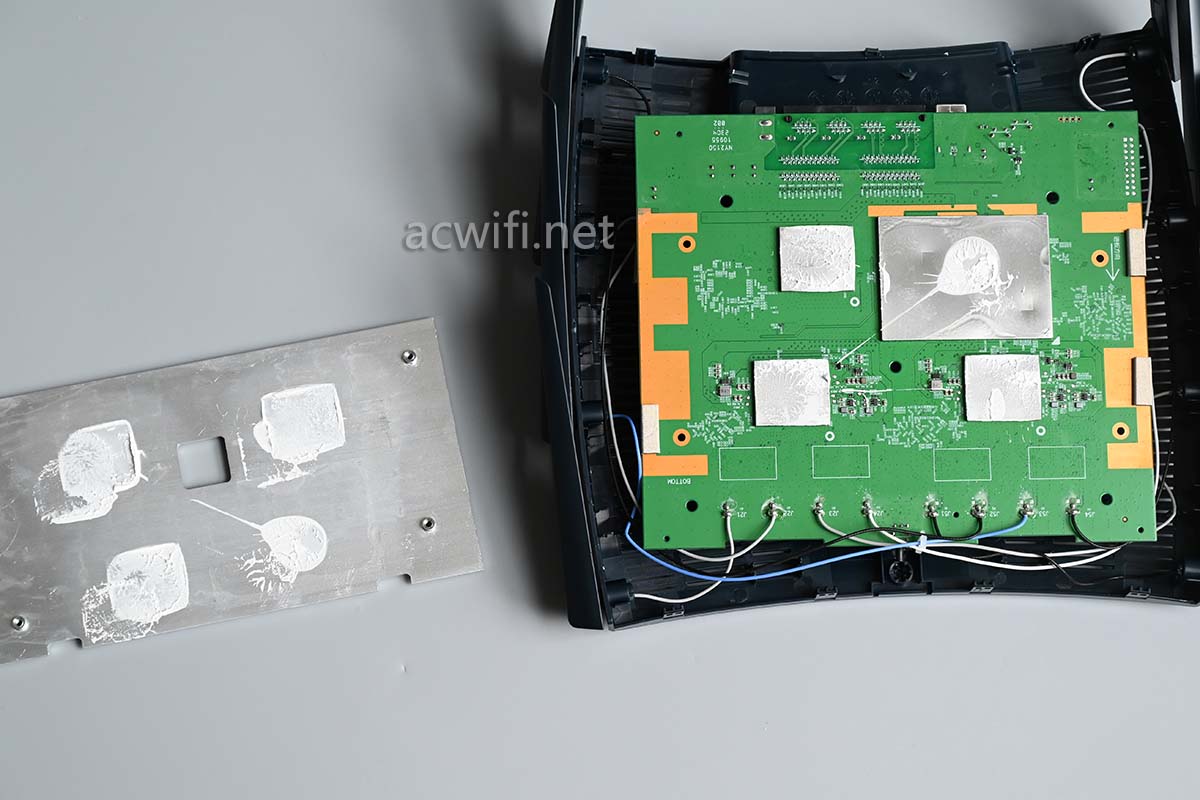

铝散热器与屏蔽罩之间直接用了导热硅脂,而主板两侧也有导电泡棉,帮助散热器接地。

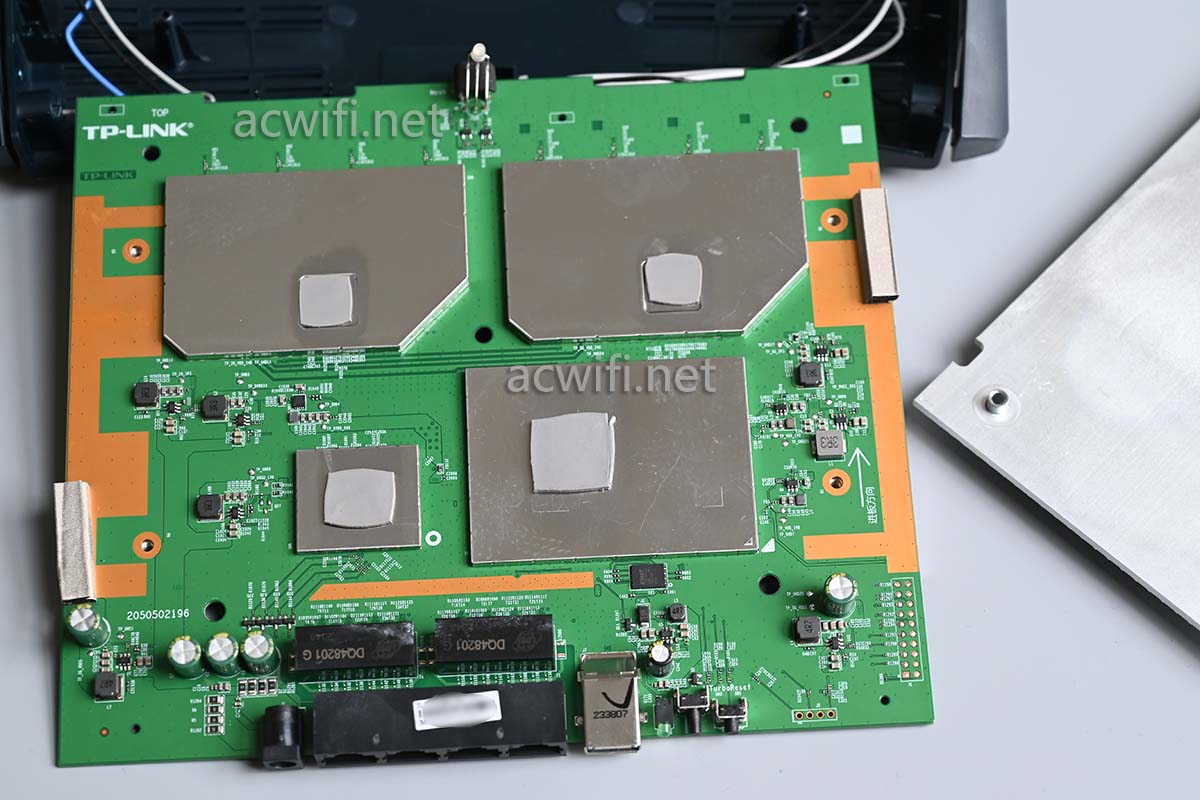

撬开屏蔽罩:

在CPU、两颗无线芯片、四口2.5G PHY芯片电路板背面位置,均有导热硅脂垫片。

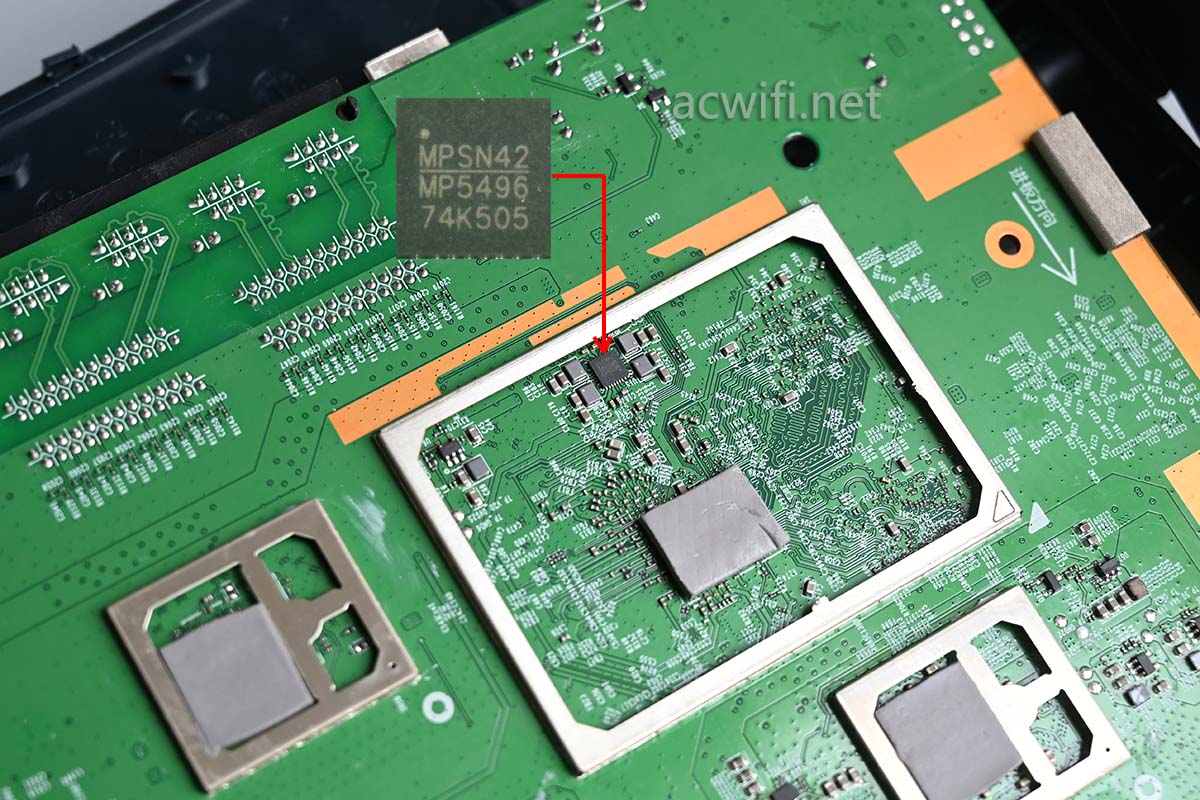

CPU背面电路里面,有一电源管理IC,即PMIC,型号是MP5496:

MP5496 具有以下特性:

4个高效率降压变换器:
Buck 1/2/3/4: 4.5A/2.5A/4A/2A
0.6V 至 2.1875V 输出电压(VOUT)范围,步进值为 12.5mV
2.8V 至 5.5V 输入电压(VIN)范围
可调fSW
可配置脉宽调制 (PWM) 模式或脉冲频率调制 (PFM)/PWM 模式
5个低压差 (LDO) 稳压器:
4个低噪声 LDO
1 个 RTC 专用 LDO
300mA 负载时具有 100mV低压差
系统特性:
数字总线和内存
上/下电按钮
上电复位 (POR) 选项

至此,这台TL-7DR7280就拆完。

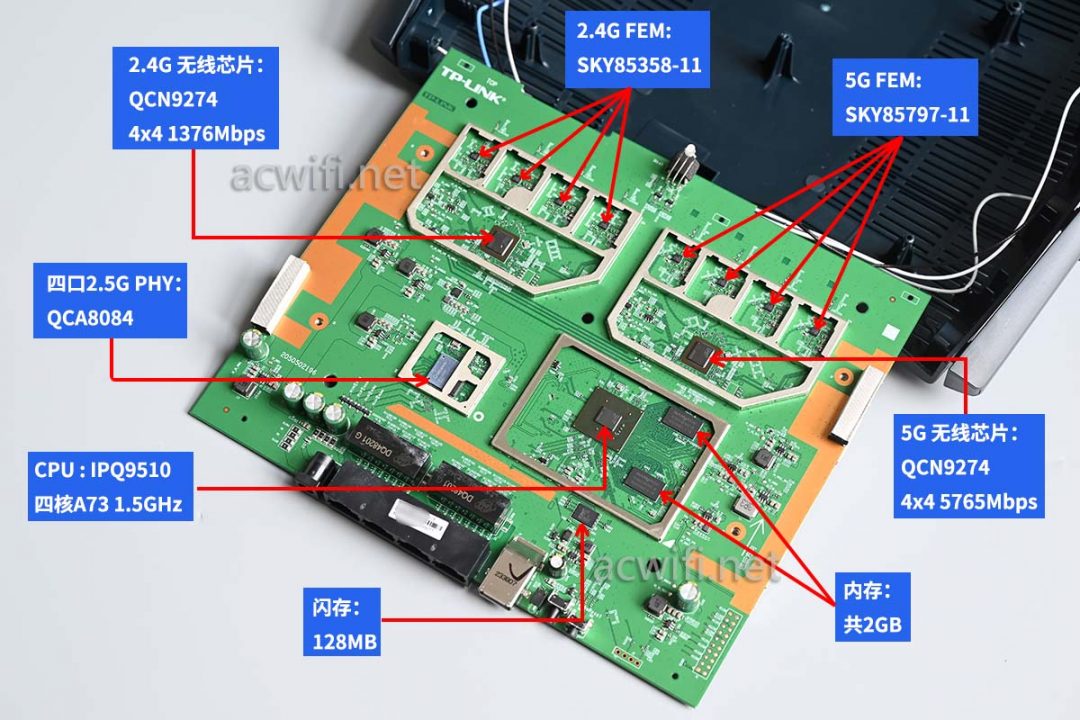

7DR7280的所有芯片型号汇总图如下:

A73架构的性能都不会差,虽然1.5G频率不算很高,但是USB的读写速度都很不错的,奇怪写入速度还高些,达到了265MB/s,读取速度差不多250MB/s。(U盘用NTFS格式)

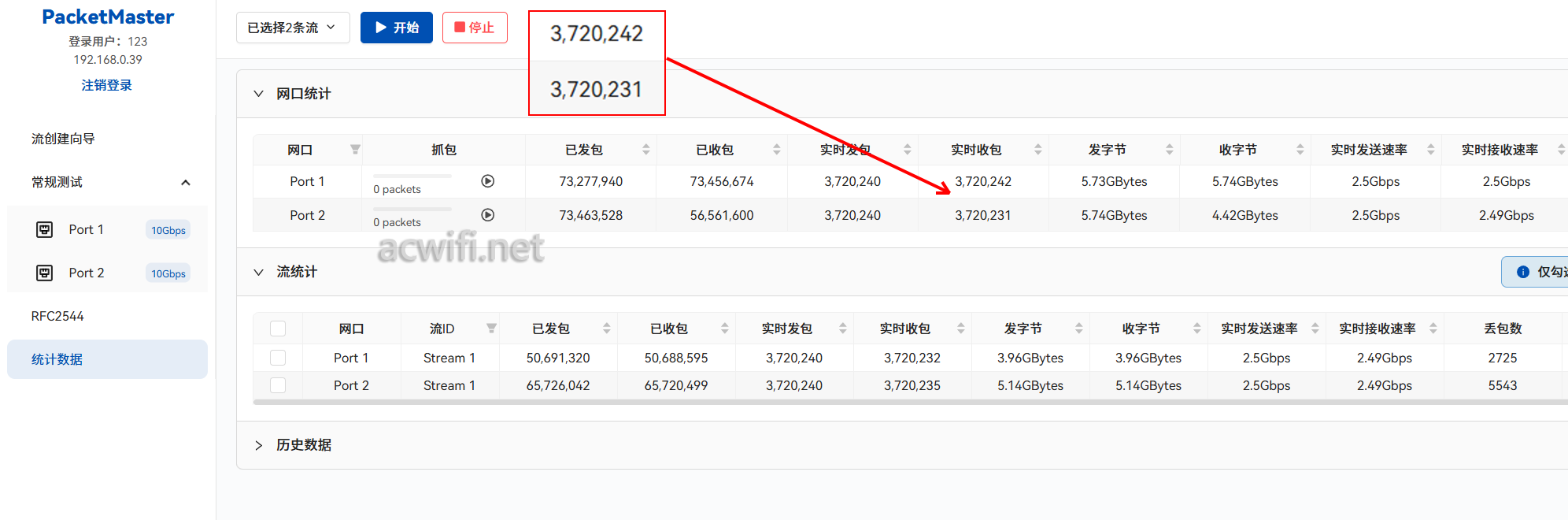

用PacketMaster工具直接测试双向小包(64字节)的转发率,结果显示两个方向的结果都跑满了2.5G端口,达到了3.72Mpps:

无线信号强度方面,之前已经发过它的K点测速了,是目前最快。

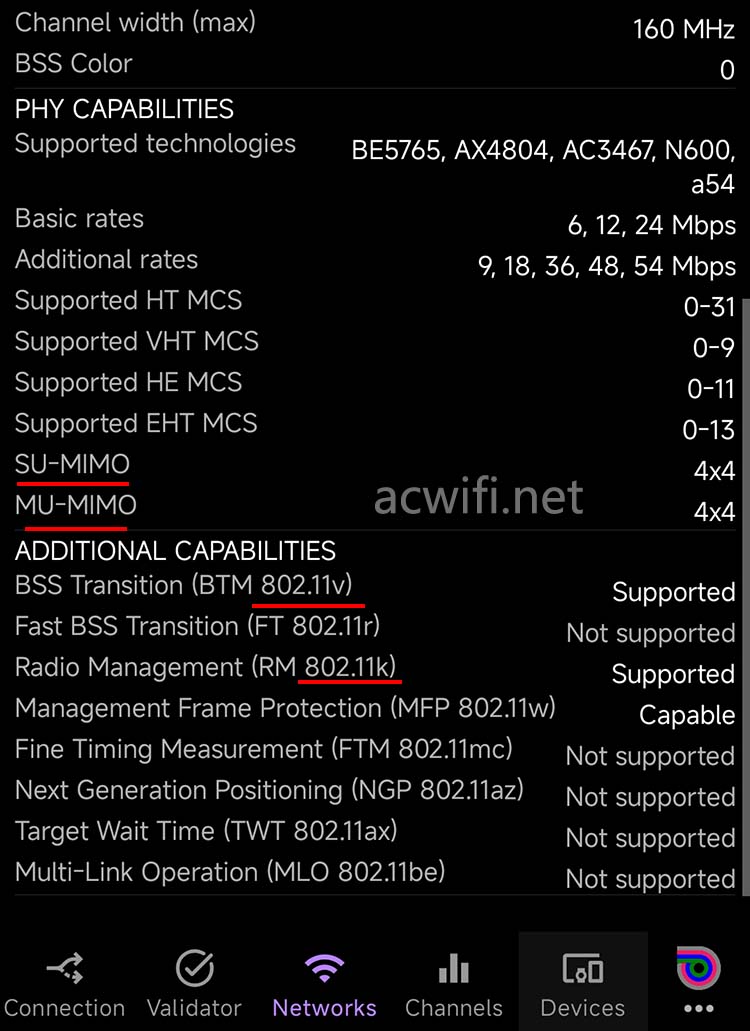

默认支持802.11k和802.11v,默认支持MU-MIMO,也就支持波束成形。

(以上APP可以在acwifi公众号发送ana,自动回复下载地址,不要去升级版本。)

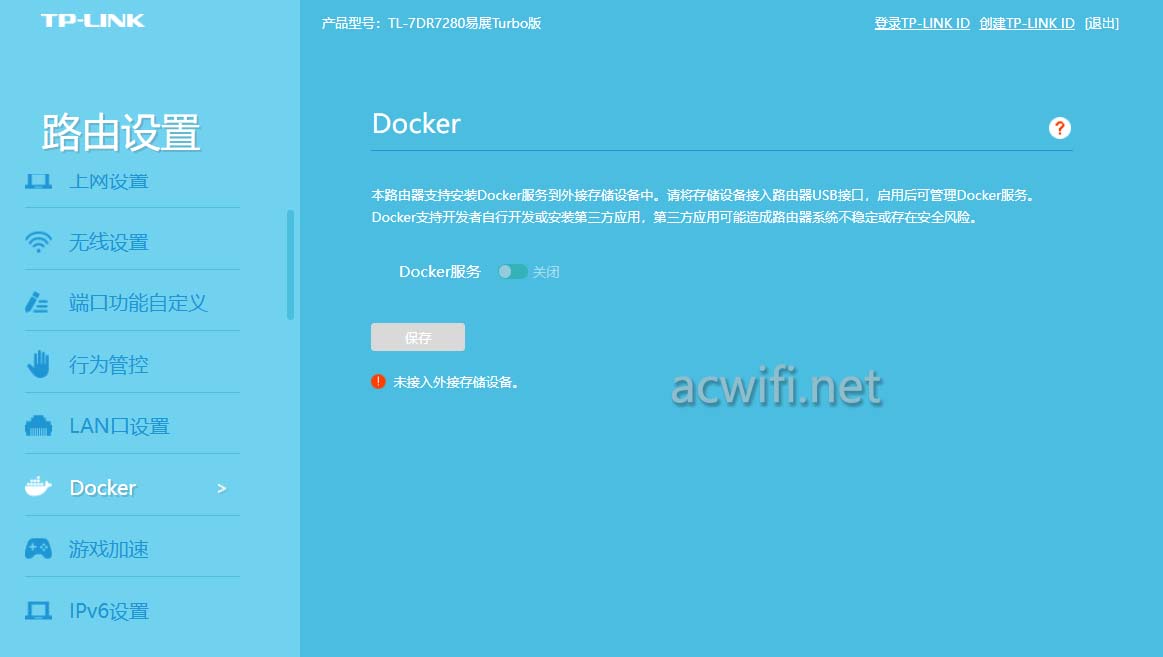

WEB界面:

由于没有10G口,现在闲鱼1500元的价格,显得吸引力不大,但无线是的确强!

自己根据预算和需求选择吧!
