TP-LINK TL-ER6220T拆机万兆企业VPN路由器

TP-LINK 的TL-ER6220T跟TL-ER2260T，在价格上相差了一倍多。拆机看看硬件有什么差异。

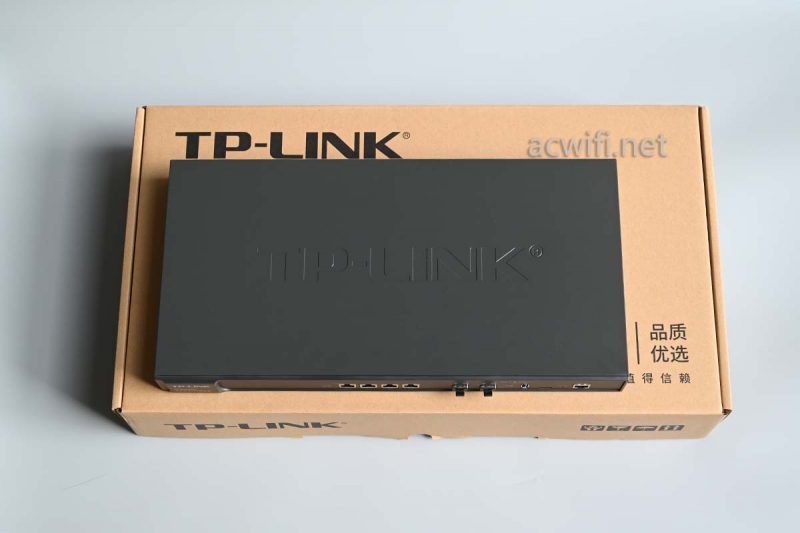

ER6220T机身和外包装都比ER2260T大：

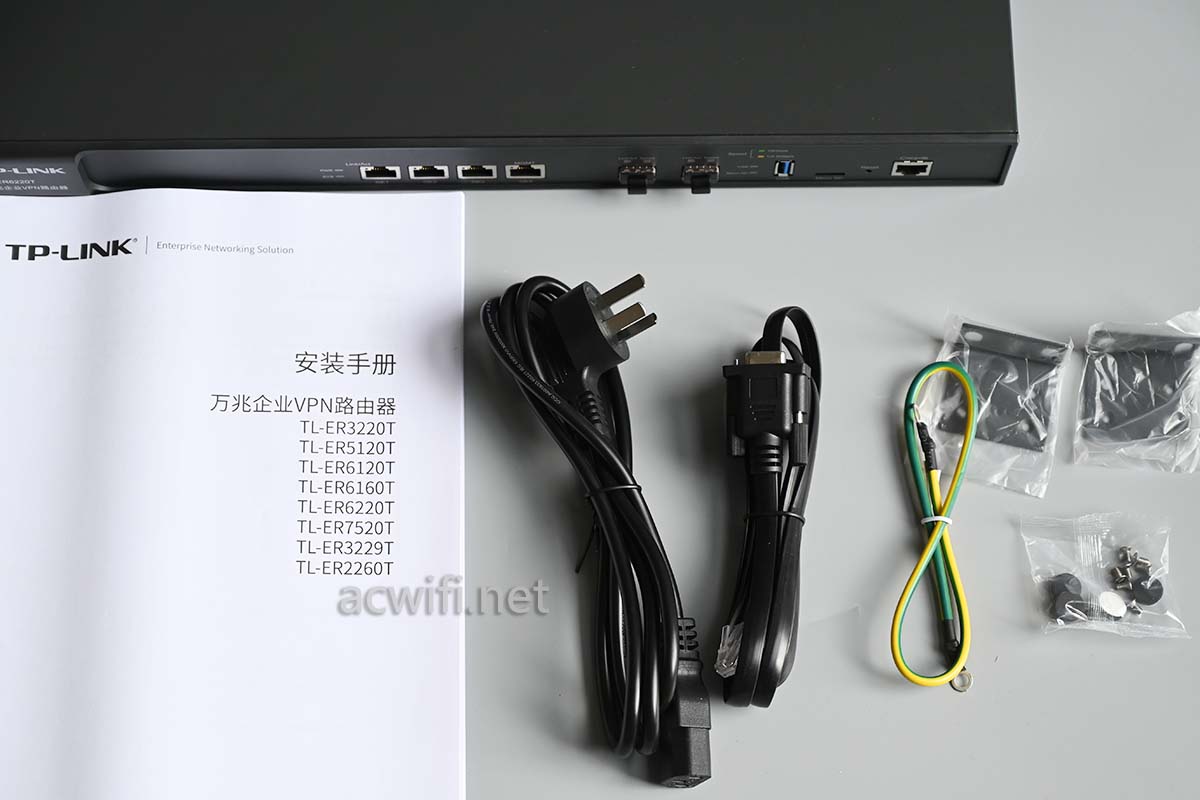

挺多配件：

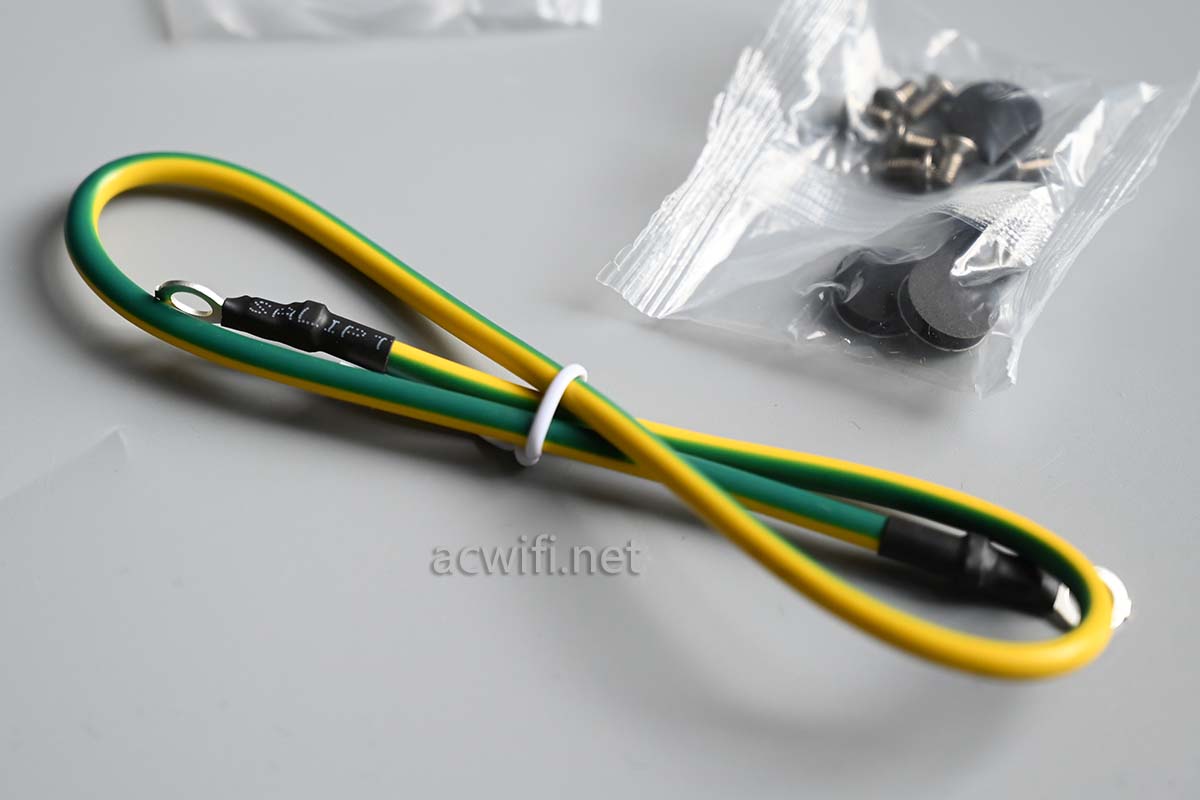

接地线很粗：

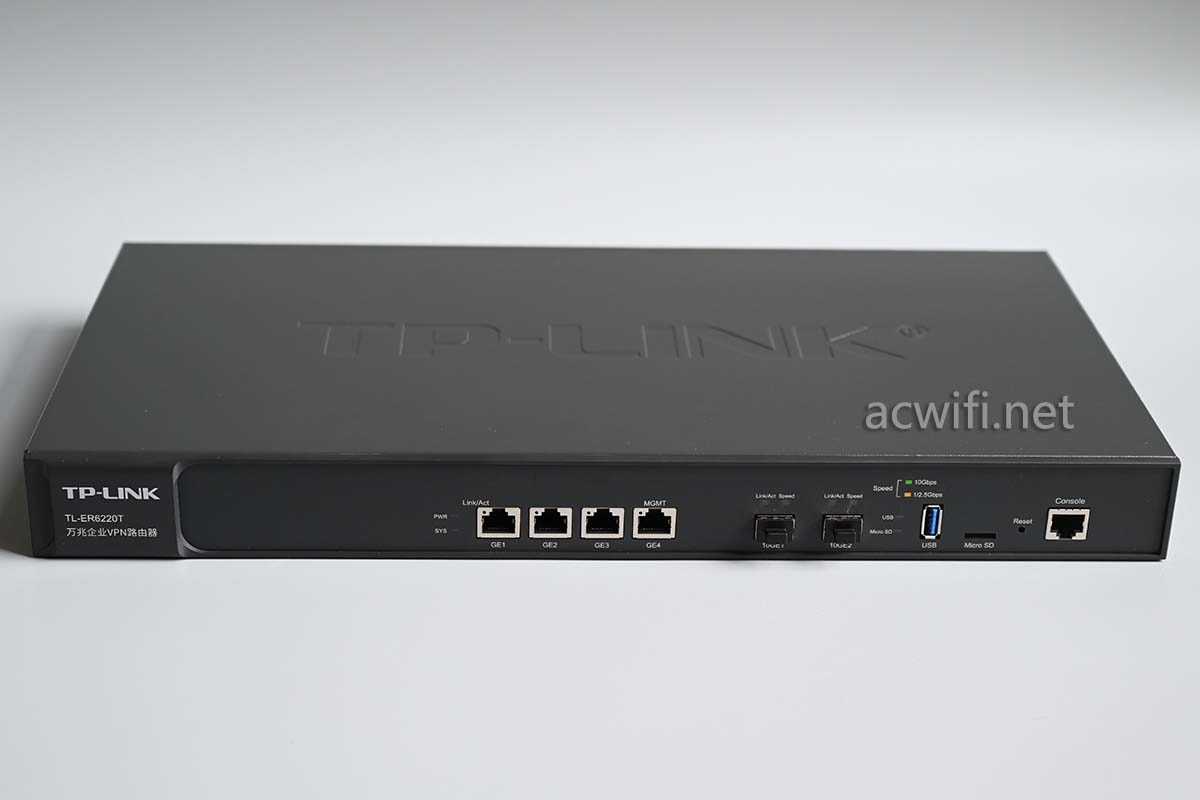

机身很大：（440 x 227 x 44 mm）

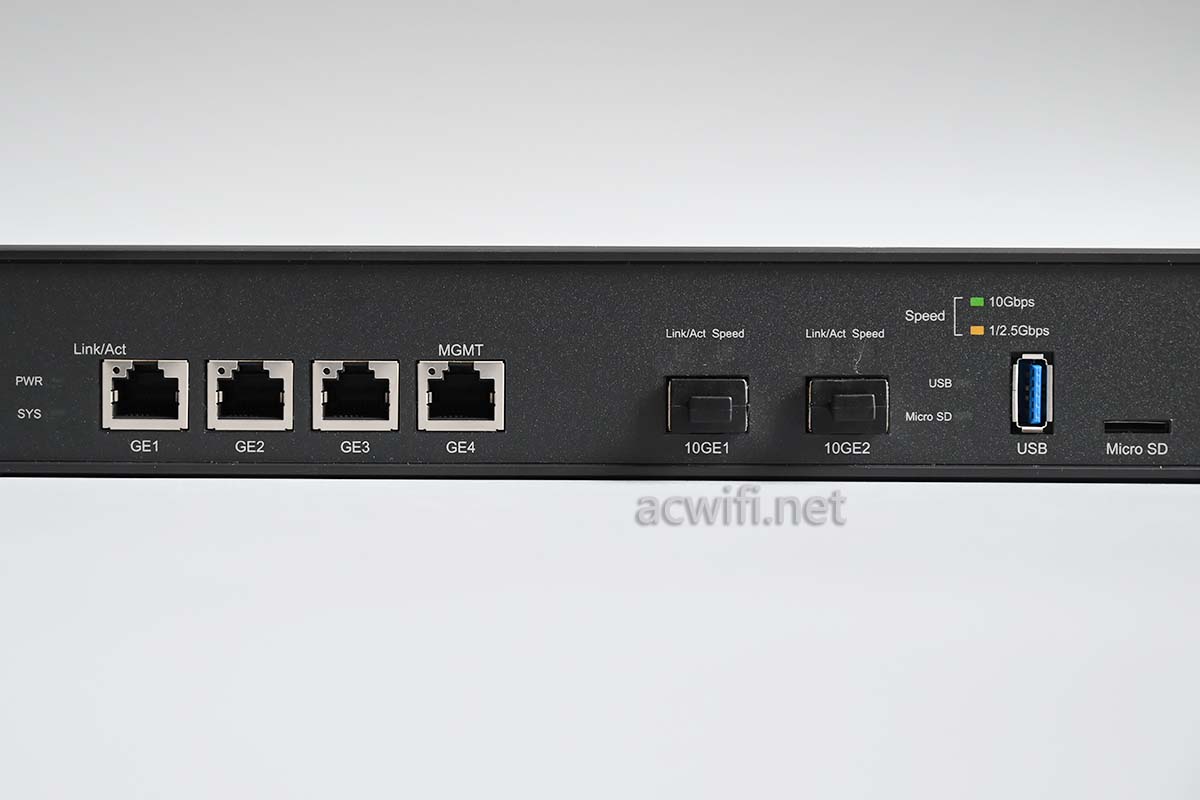

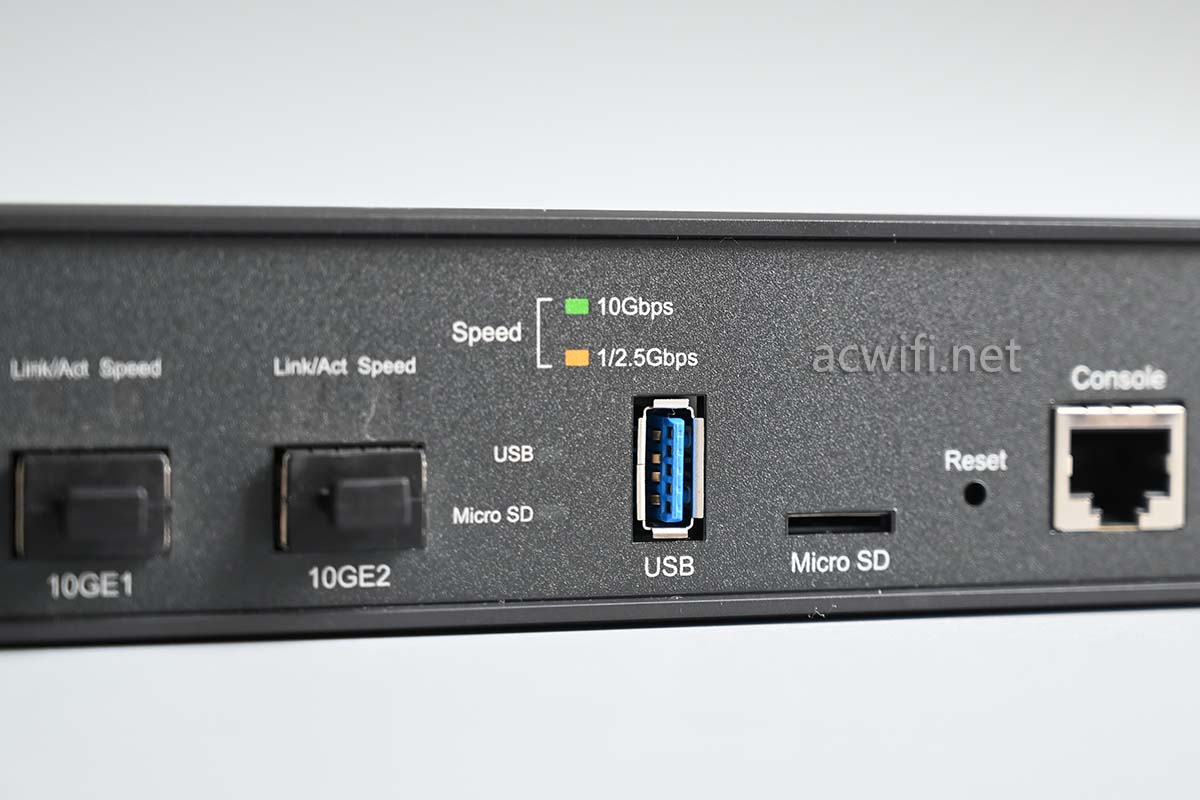

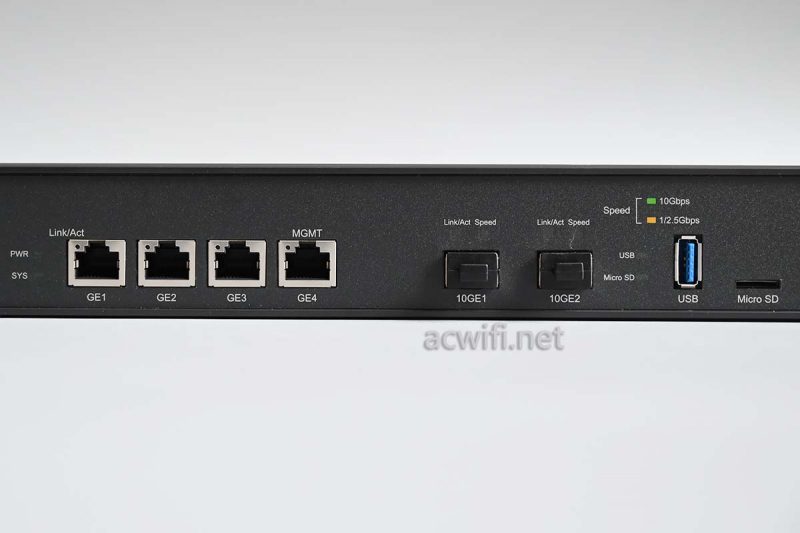

接口配置方面也比较丰富，除了有常规的四个1G口和2个10G SFP+外，还有USB3.0和Micro SD和1个Console端口:

10G SFP+支持2.5G速率：

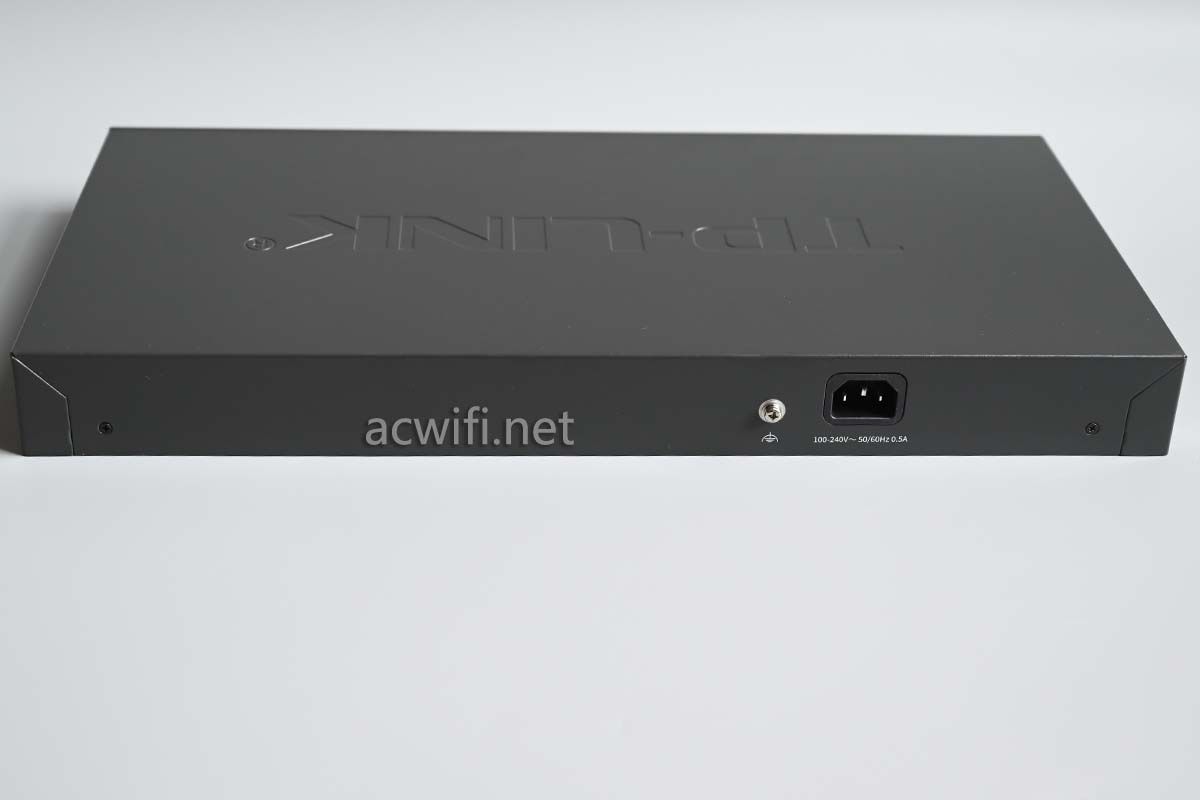

背面：

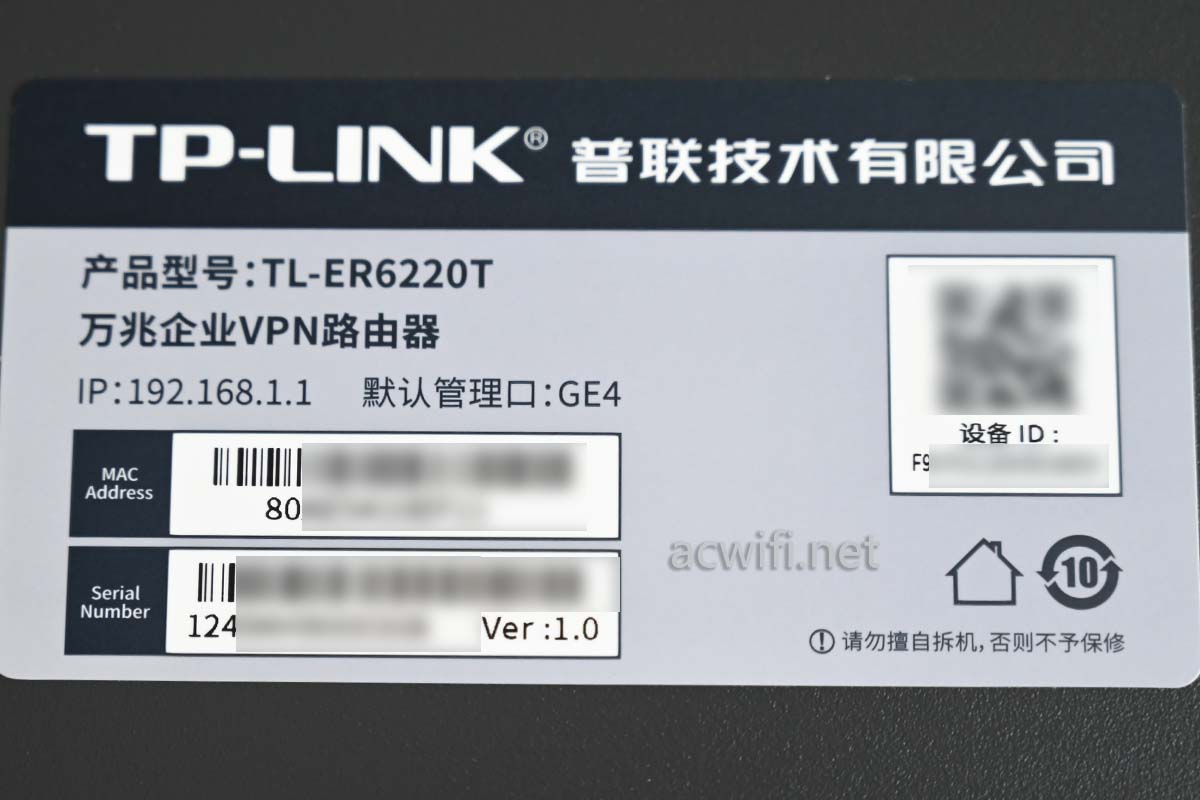

底部标签，产品型号：TL-ER6220T。

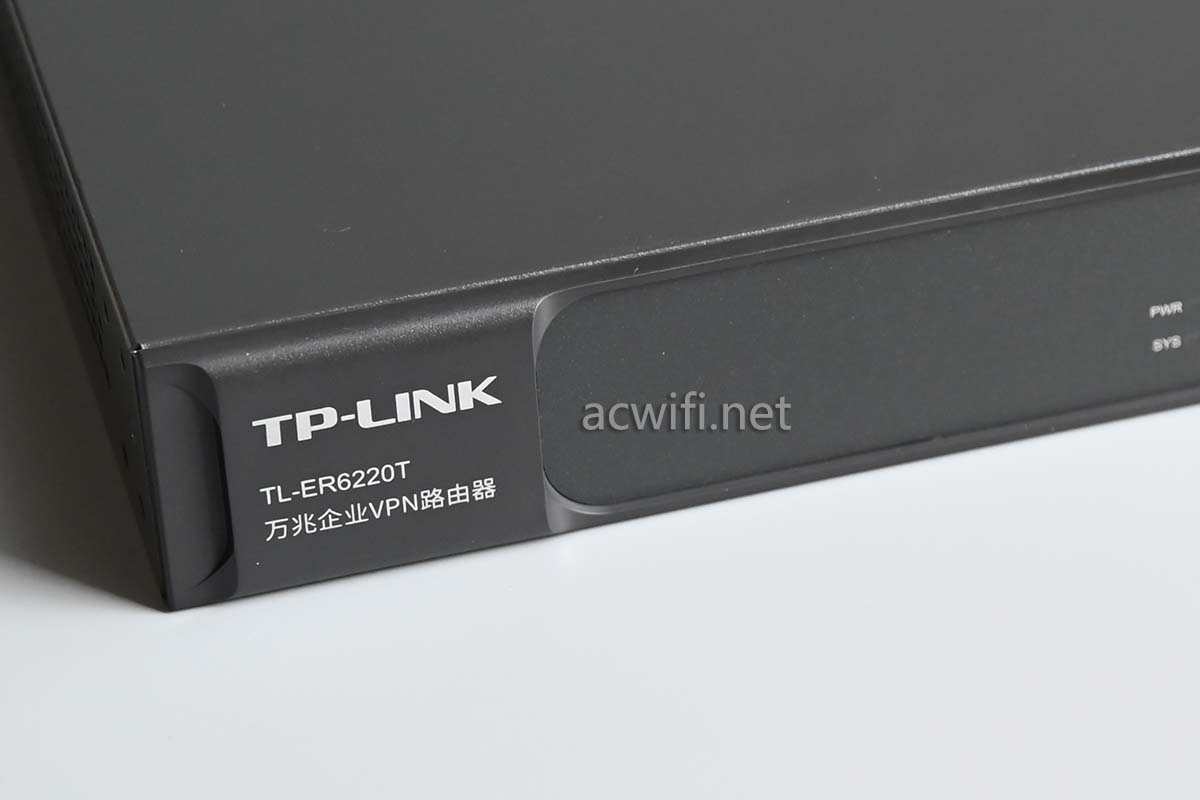

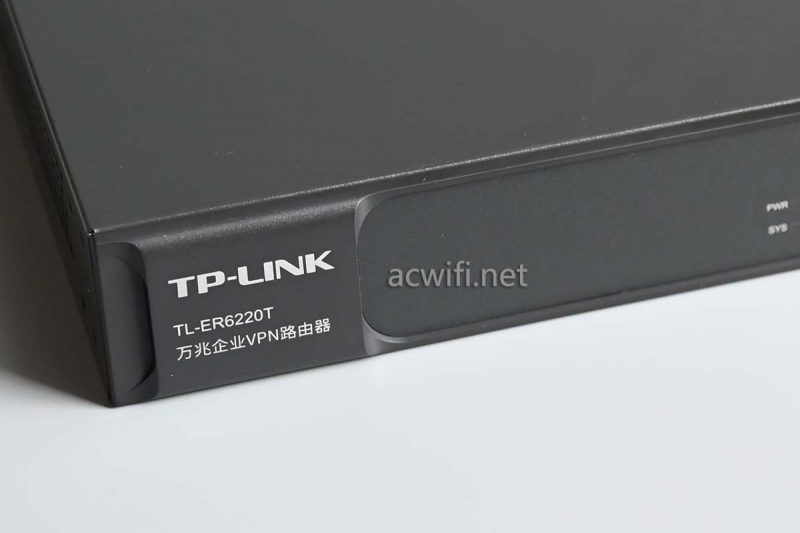

前脸比ER2260T好看些：

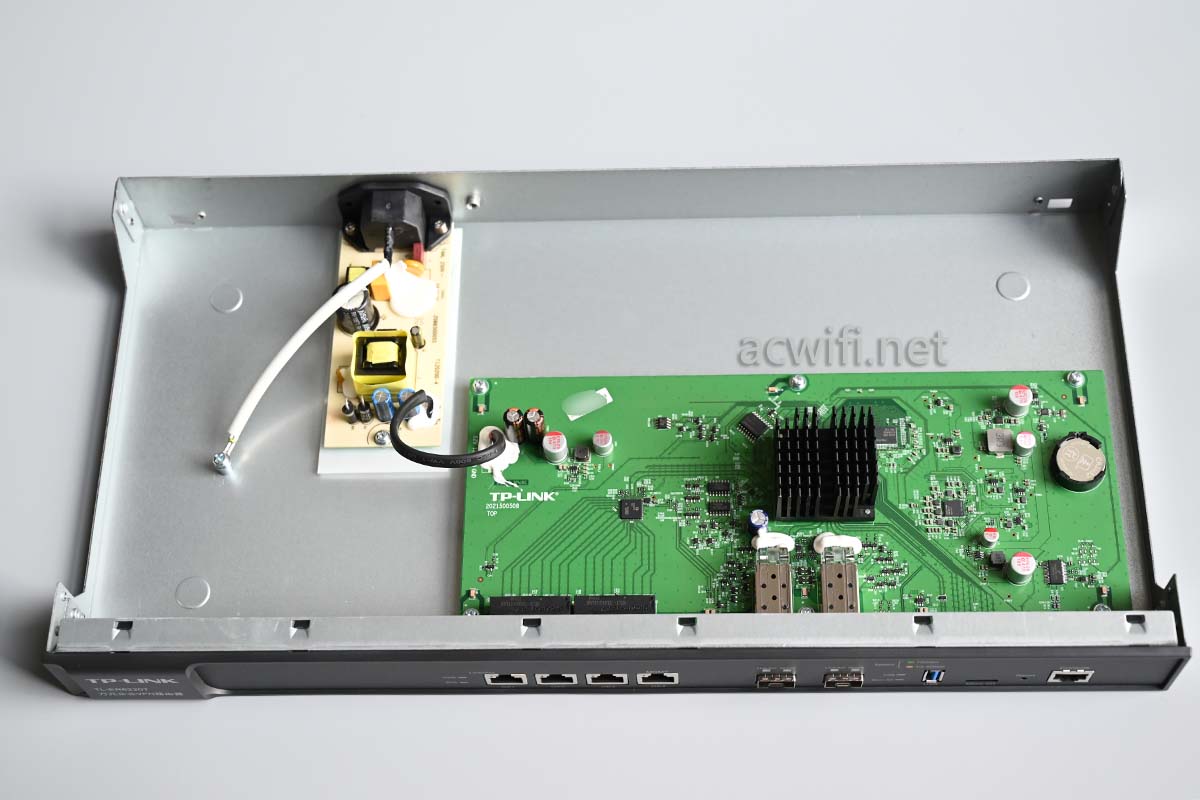

拆开外壳：

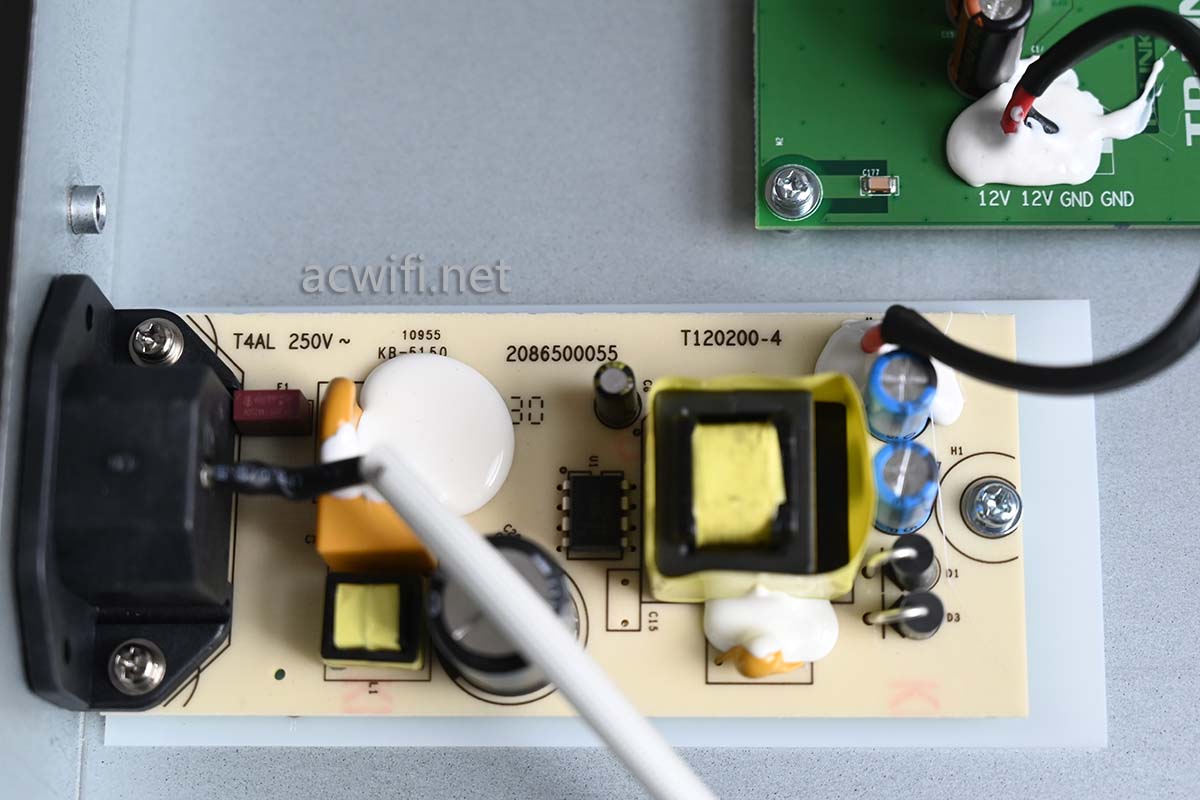

AC-DC电源没看出是12V多少A的，但它的功耗跟ER2260T一样低，待机才2.8W，真是，这机器运行一天也没温。

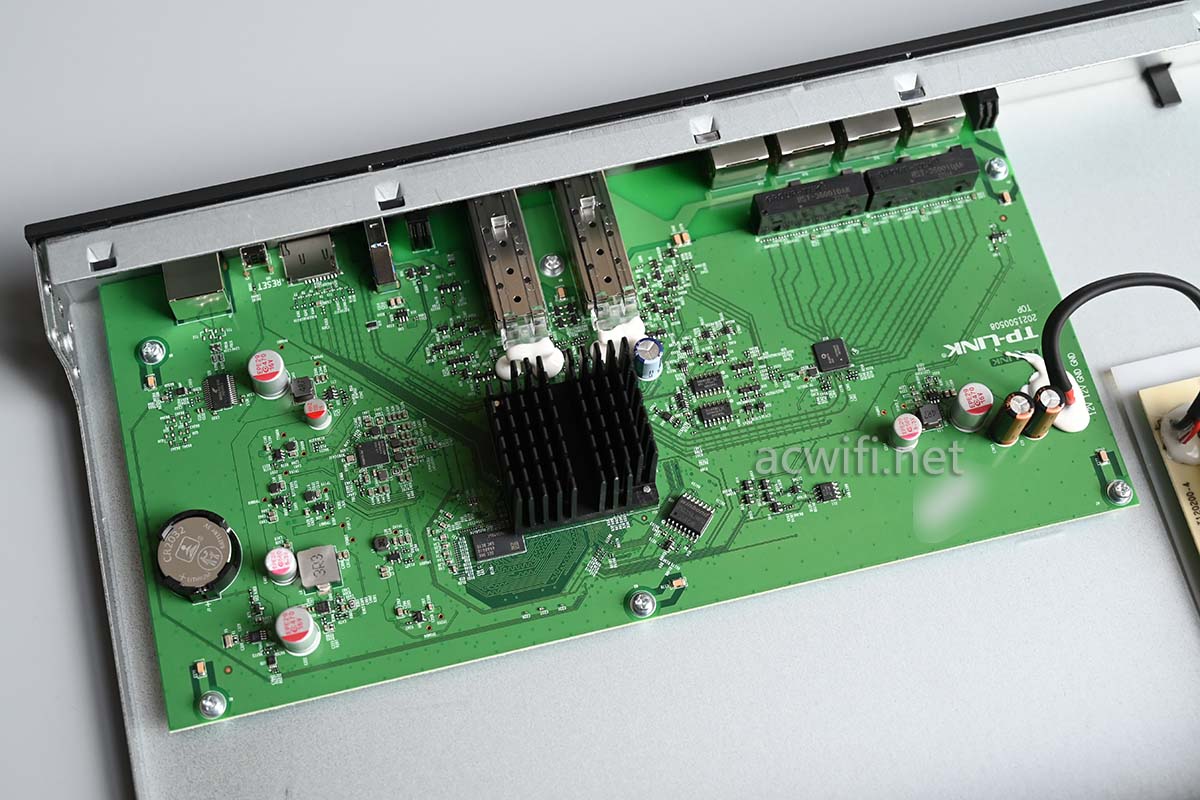

这主板在巨大的外壳面前显得较小，实质不小，PCB尺寸是27×13.2cm.

DC电源线直接焊接在主板上：

拆出主板并翻转背面：

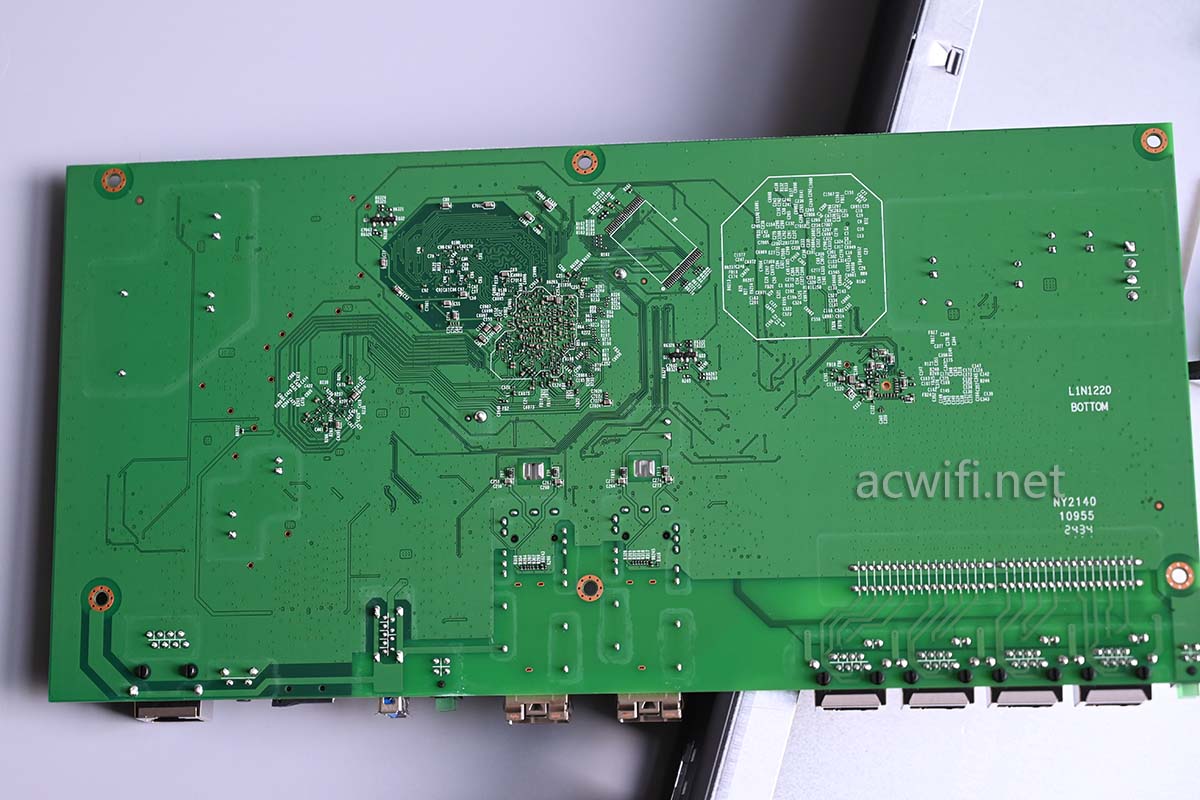

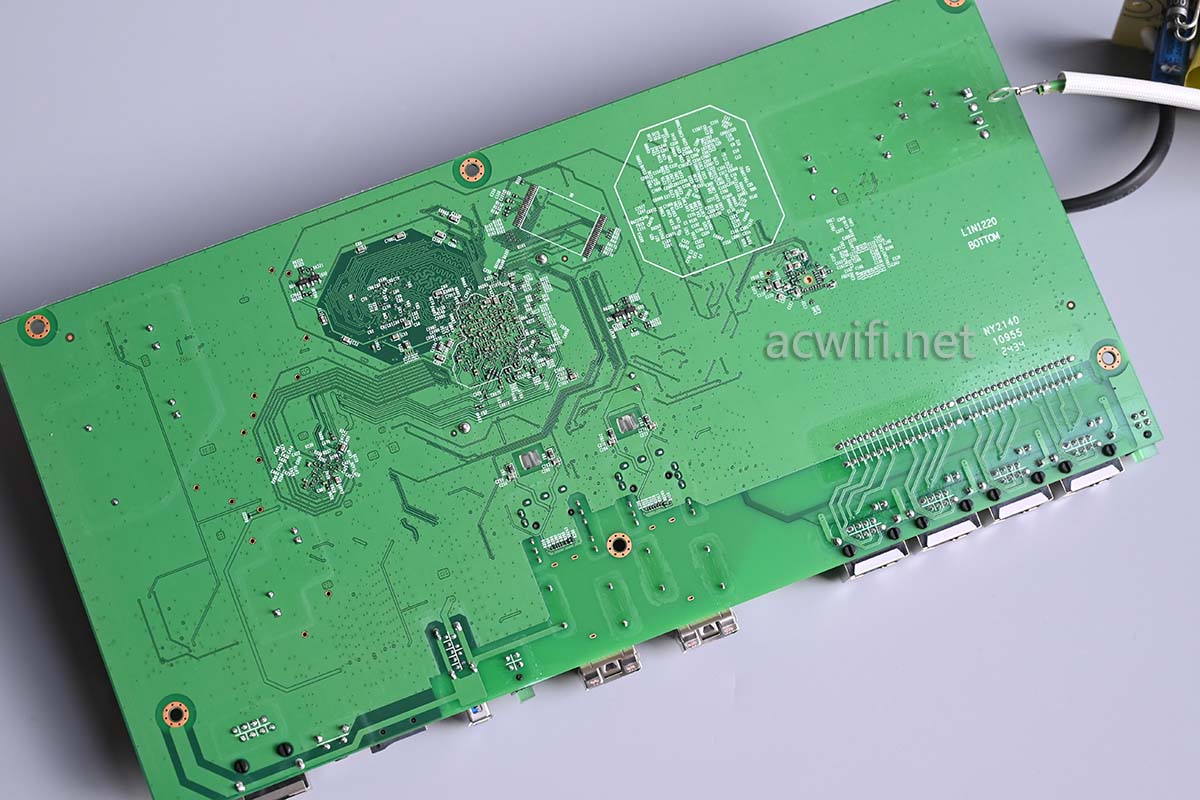

主板背面比较干净：

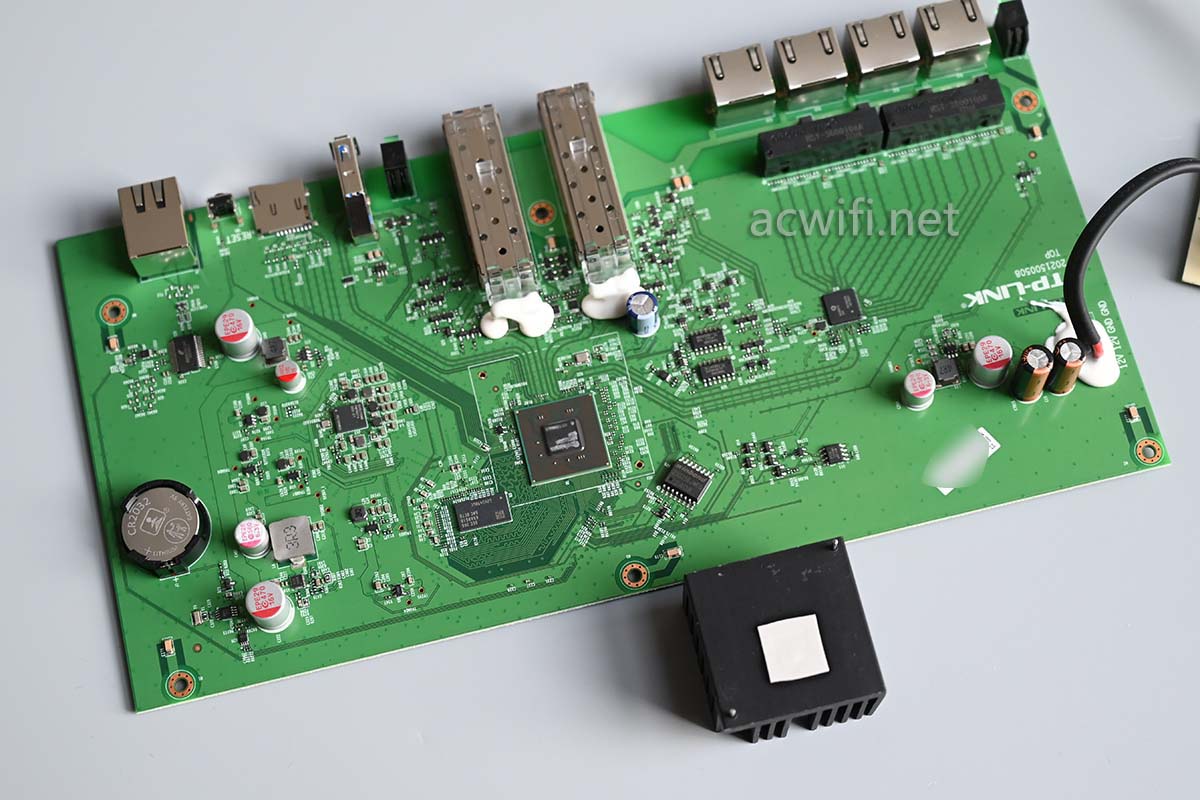

翻转主板正面，并拆下黑色的散热器：

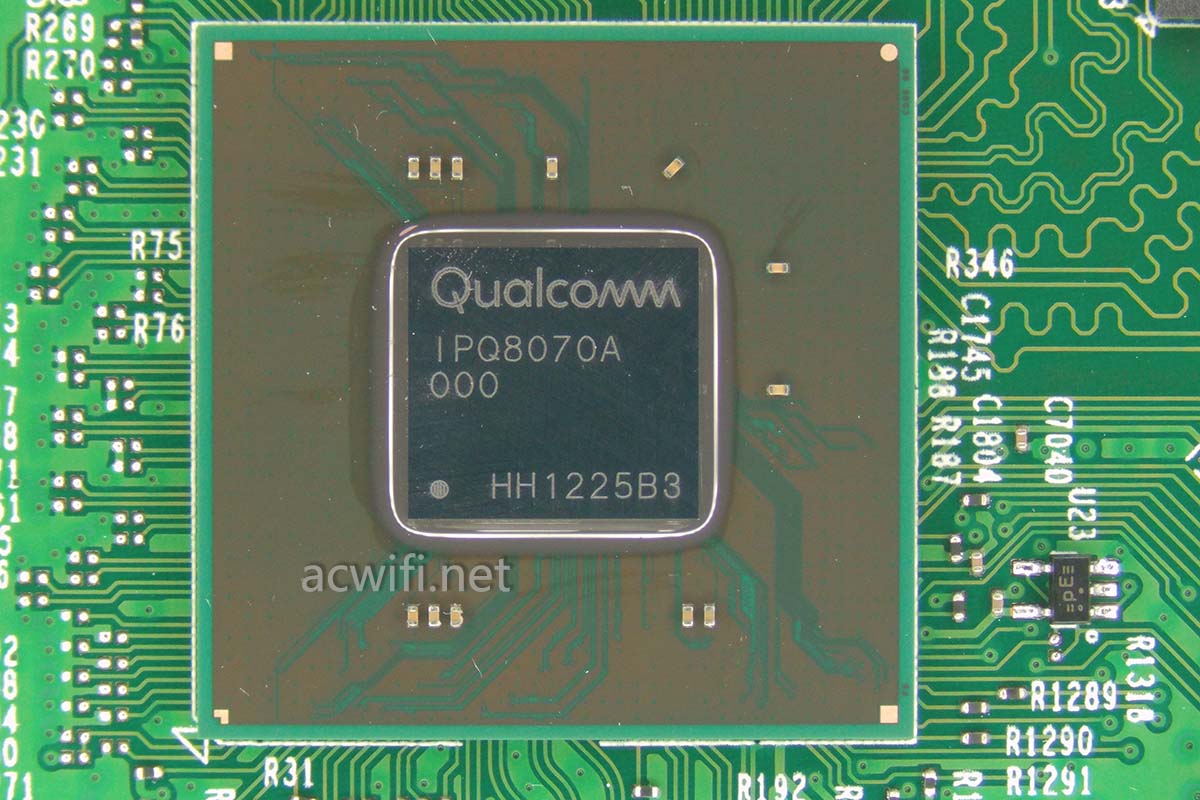

ER6220T的CPU型号是高通的IPQ8070A，四核A53，频率1.4GHz。ER2260T用的也是它。

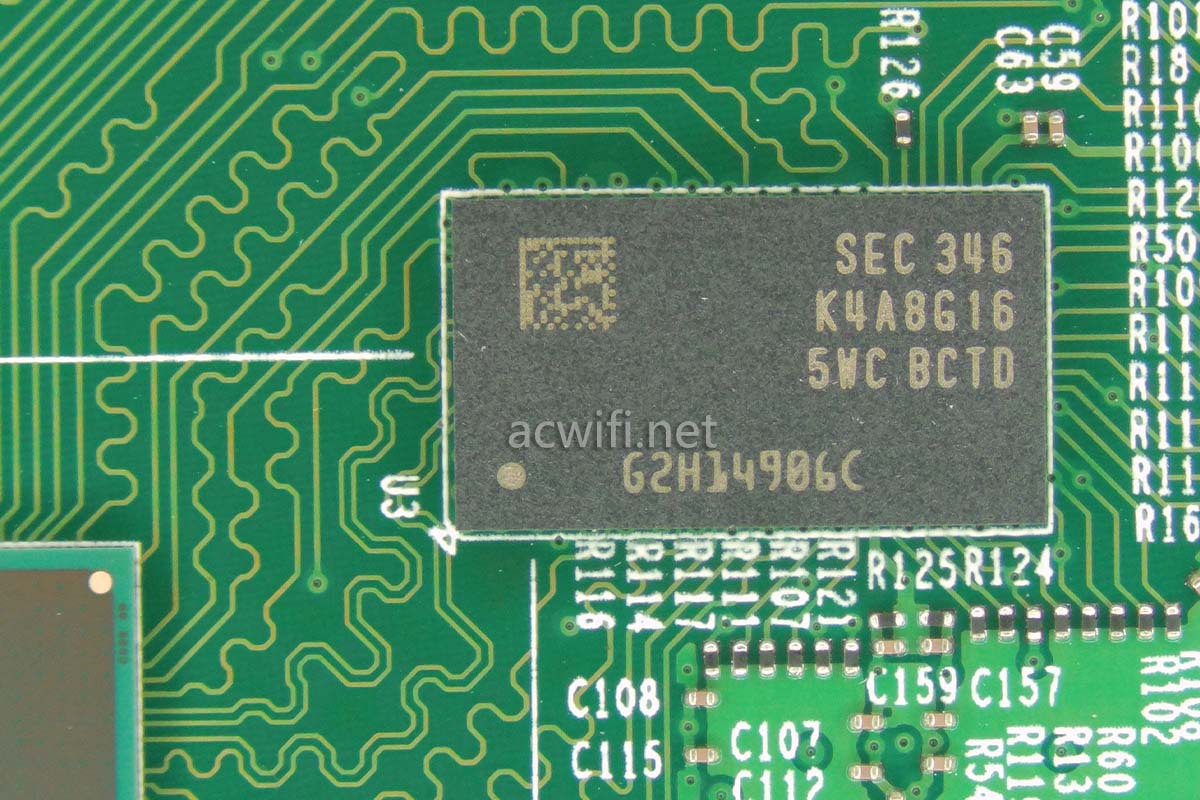

内存芯片是这颗三星的K4A8G165WC-BCTD，DDR4，容量1GB，比ER2260T多了一倍(DDR3 512MB)。

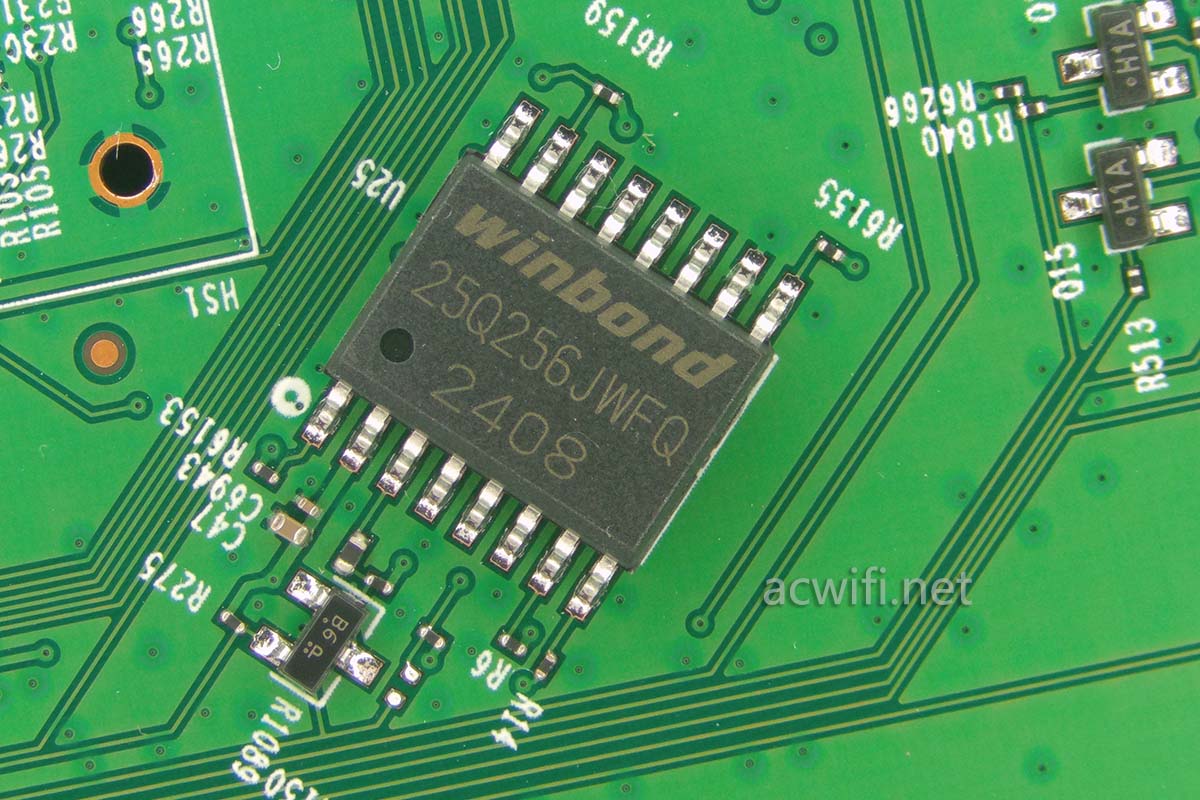

闪存是这颗W25Q256JWFQ，容量32MB

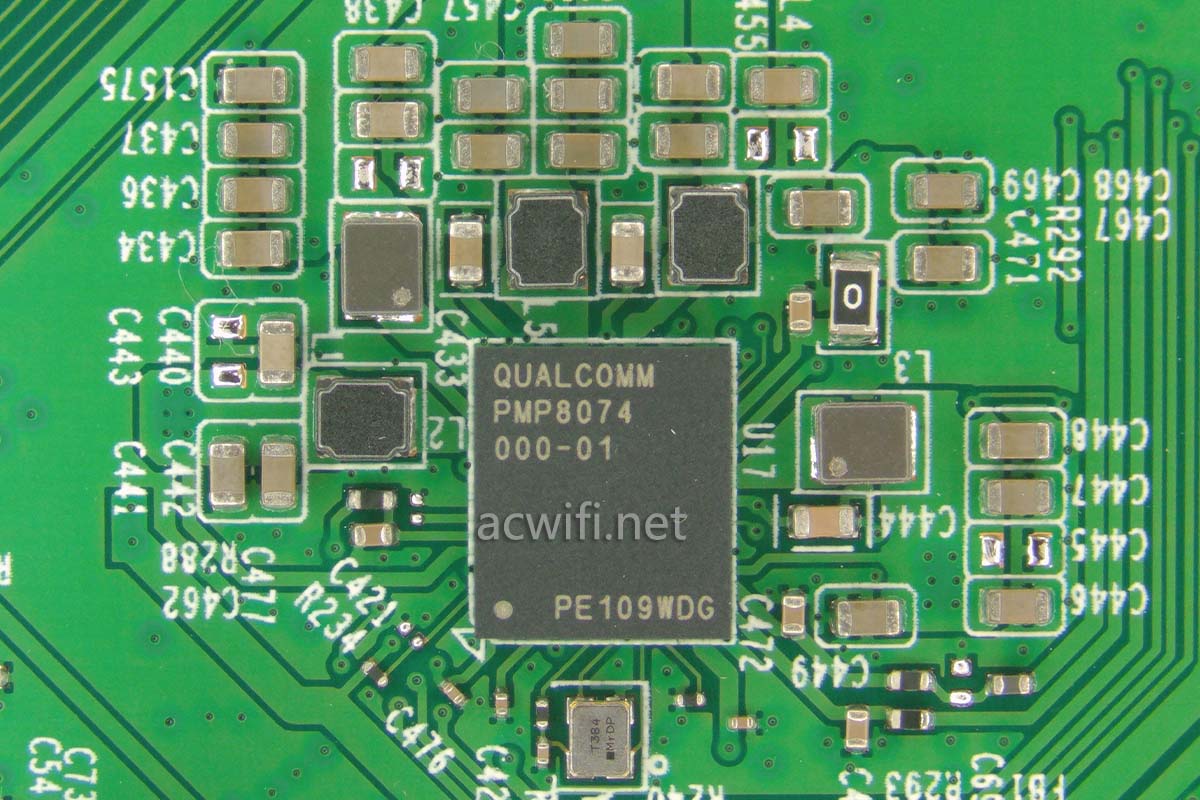

CPU的电源管理IC：PMP8074

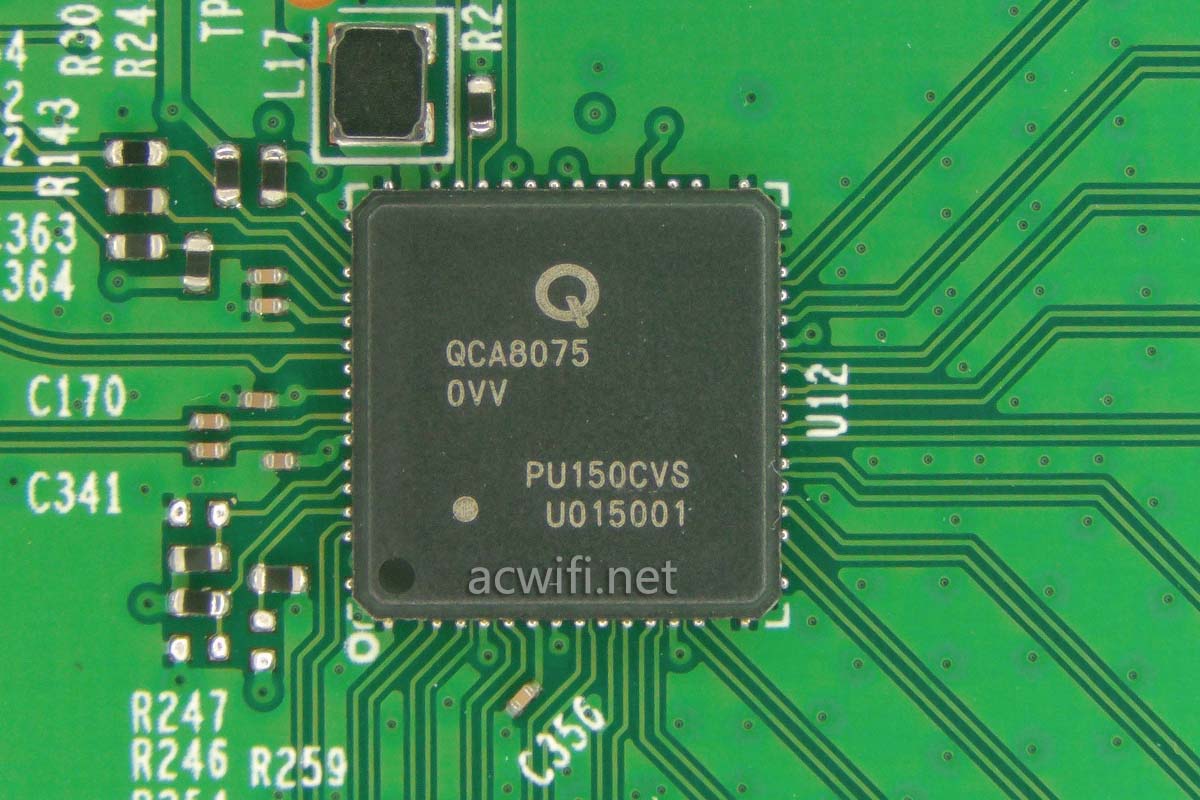

五口千兆PHY芯片是高通的QCA8075：

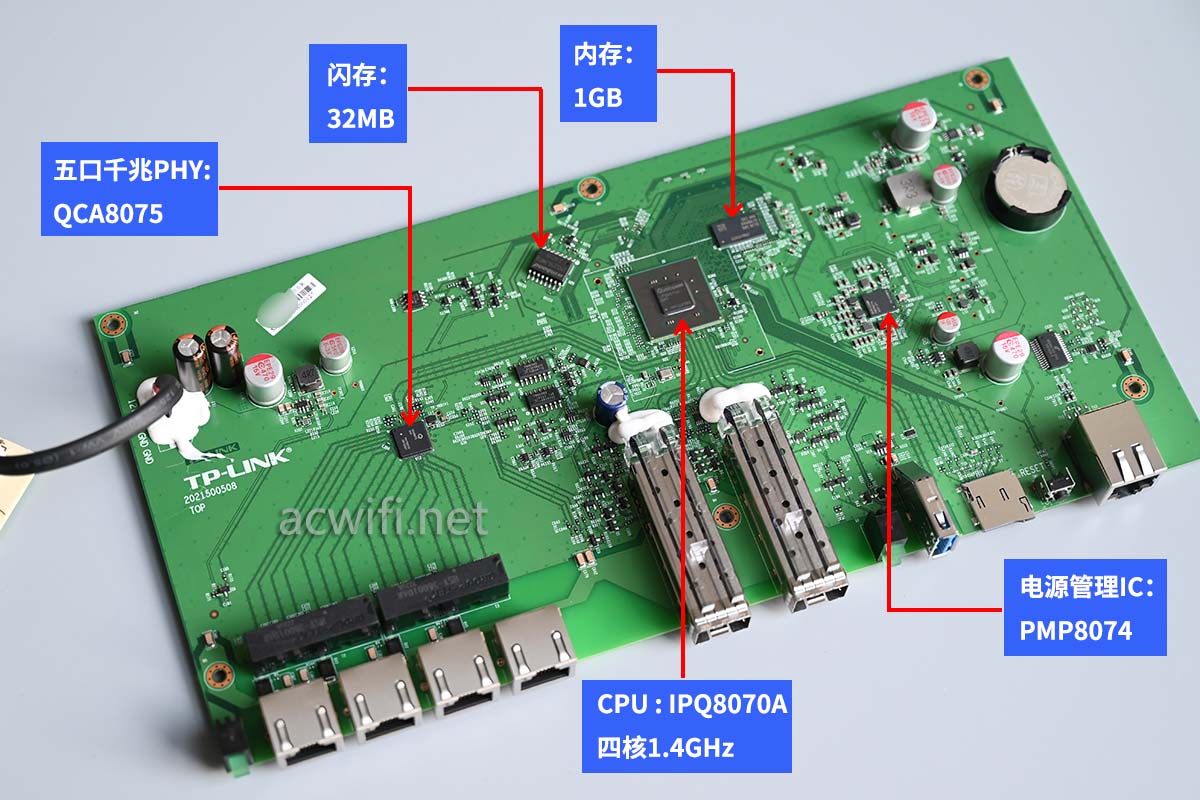

ER6220T的所有芯片型号汇总如下图：

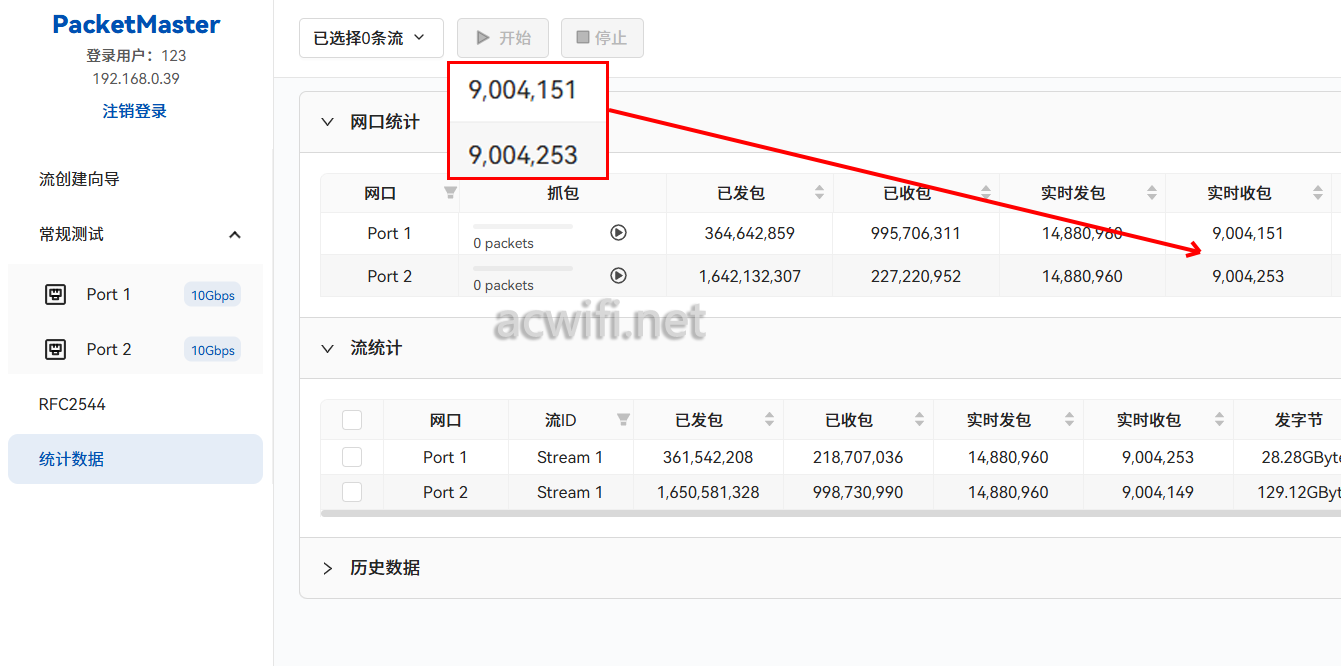

用PacketMaster工具测试ER6220T的64字节包转发率，不管单向还是直接双向同时转发，每个方向均能达到9Mpps，也跟ER2260T一样。

小包转发率很厉害。（但如果要跑满10G的小包，还是要用IPQ9570才行。）

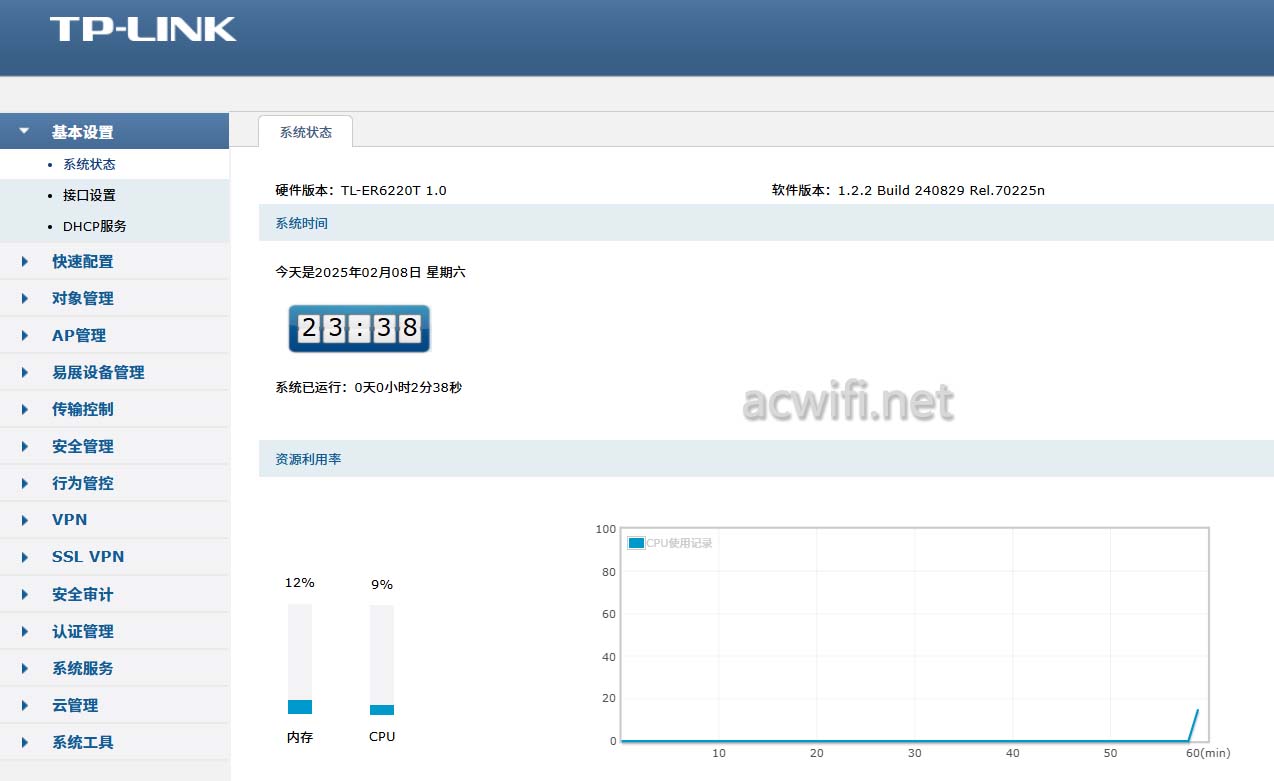

系统主界面：

目前还不支持BE属性

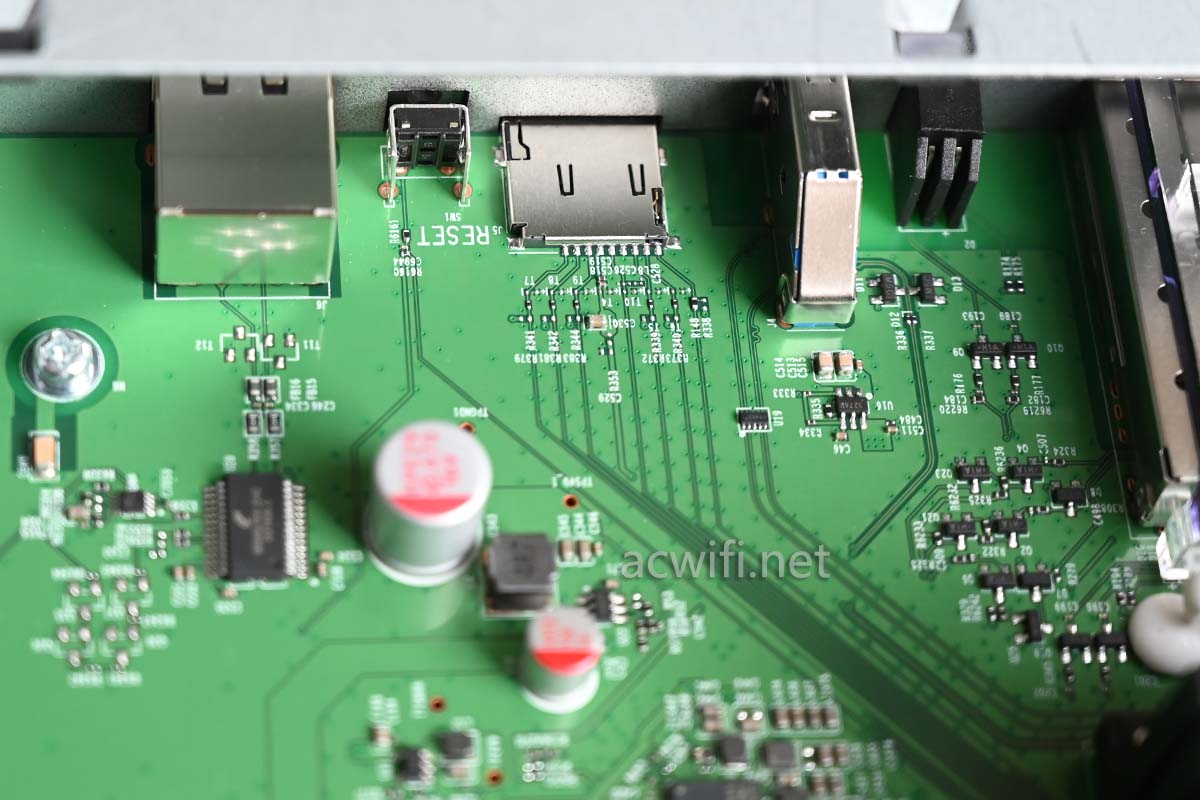

除了内存和USB3.0还有Mciro SD，我找不到硬件上的差异，内存更大，带机量应该会更大。

从ER6220T的拆机来看，ER2260T的性价比还是挺高的！根据需求选择吧。
