2024年是WIFI7元年，新华三集团作为数字化解决方案领导者，也是国内企业级路由器领军品牌。在经历差不多半年时间的等待，终于等到H3C WA7220 WIFI7企业级AP上市的消息，赶紧入手一台。

H3C WA7220无线产品是新华三技术有限公司（H3C）自主研发的的新一代Wi-Fi 7（802.11be）AP产品。整机采用双频四流设计，整机最大接入速率3.57Gbps。射频1支持5GHz频段，采用2空间流，最大可协商速率2.882Gbps，射频2支持2.4GHz频段，采用2空间流，最大协商速率0.688Gbps。搭载H3C全新一代Comware网络操作系统平台实现云网边协同和创新4i技术实现智能射频管理、智能终端管理、智能业务保障和智能网络治愈，全方位保障用户无线智快体验，同时让网络管理者实现无忧运维。可广泛应用在会议室、办公室等室内无线接入场景。

由于是企业级AP，外包装方正朴实，具体见如下外包装图：

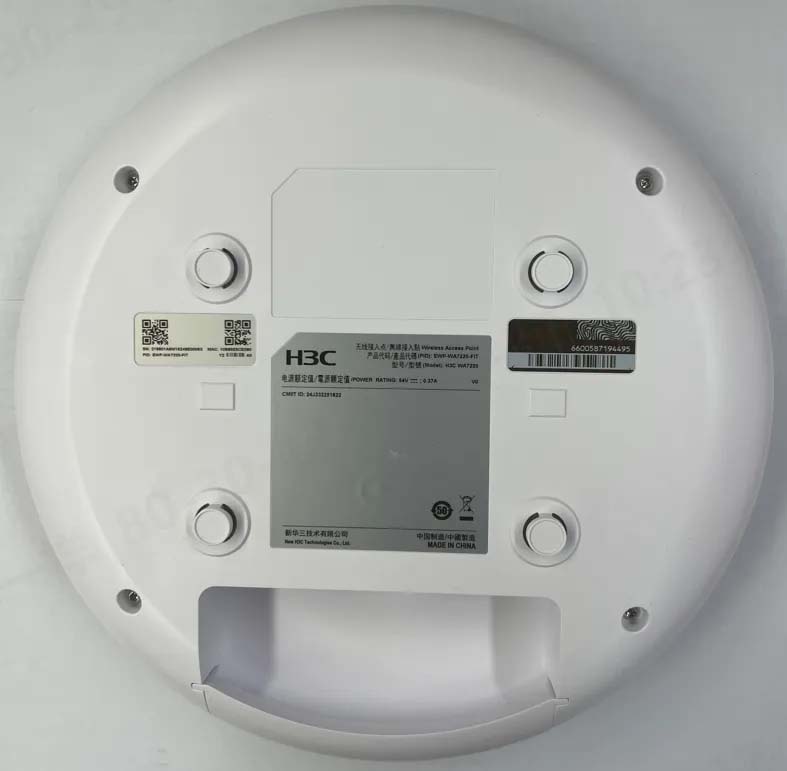

拆开包装，显露出乳白色的圆形真身，拿在手上沉甸甸的，很有份量感。机身非常简洁，采用内置天线设计，没有家用路由器常见的外置天线。

后壳通过四颗6角螺丝固定。拧出螺丝，可轻松取下后壳。前后壳内侧分别有2支天线。后壳内设计有多处结构加强筋，用来增强结构强度。可以看到一片金属片，应该是用来散热。整体做工还是非常精良。

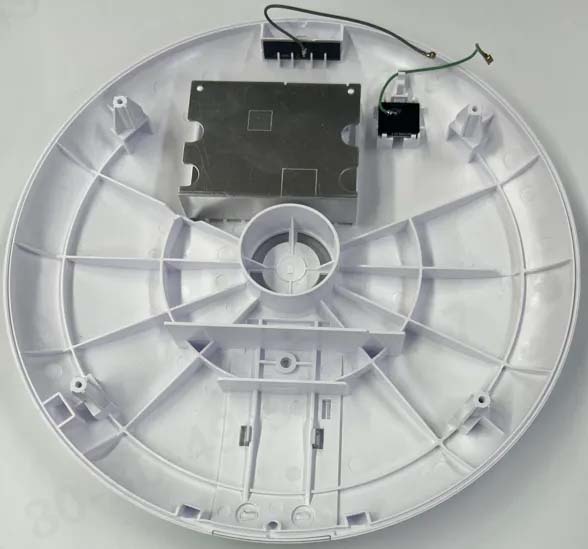

后壳安装有2支天线和散热片

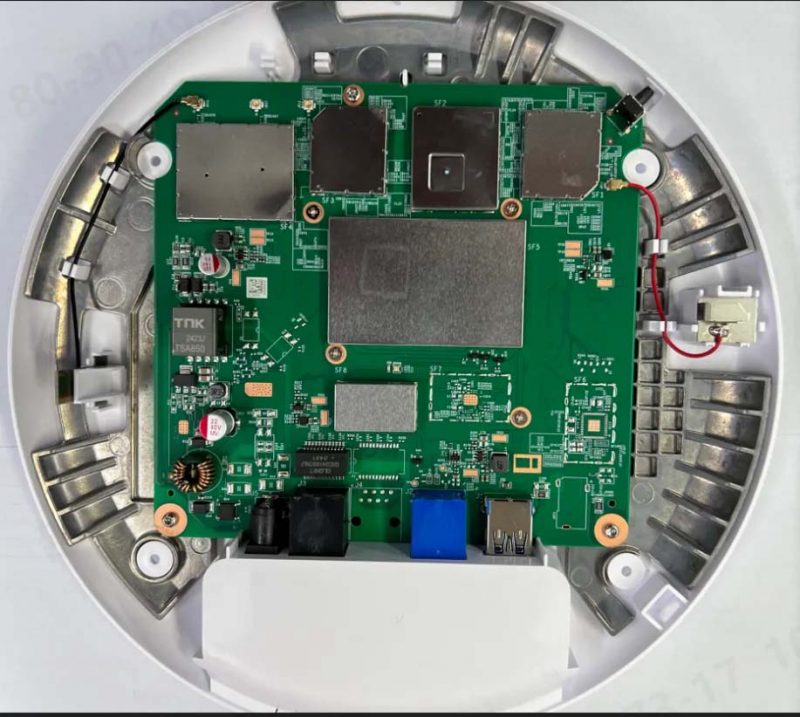

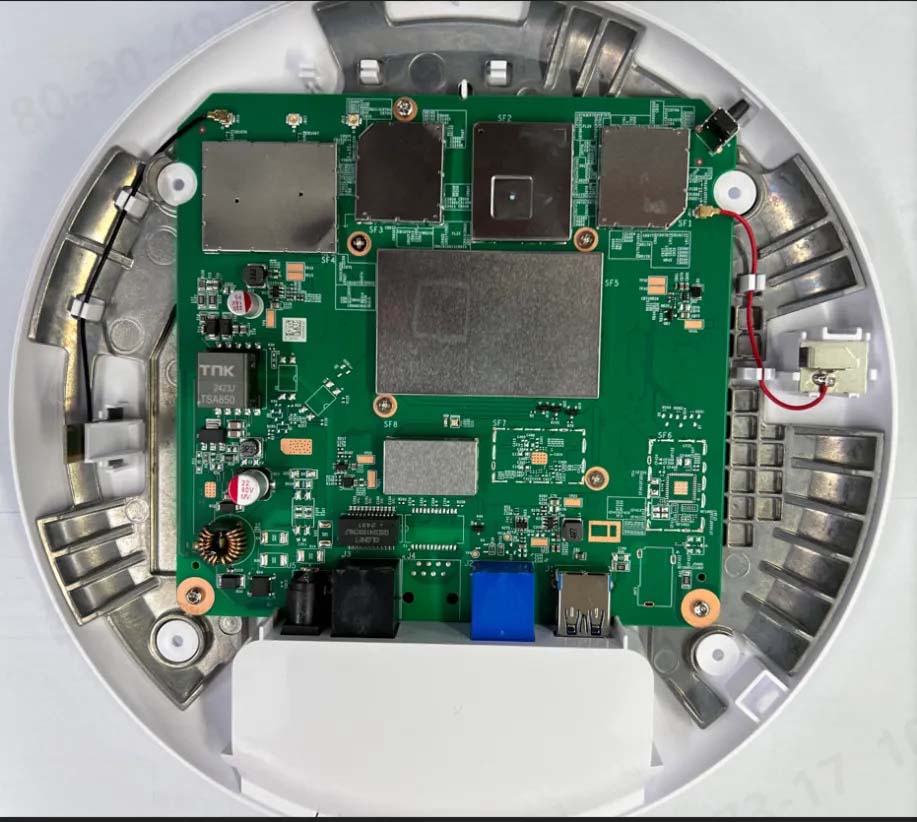

电路板通过7颗螺丝固定在全金属中框，第一感觉是非常结实。金属中框目测厚度有1.5毫米，刚性非常好。

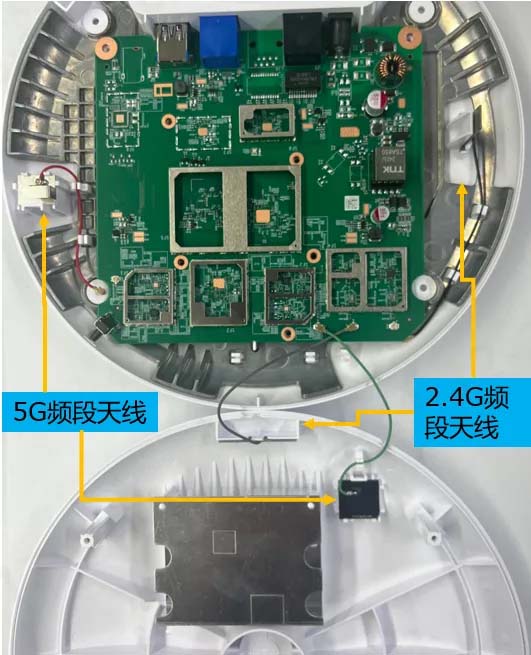

4支内置天线，通过同轴电缆分别连接到主板射频连接器，提供良好的信号接收能力。

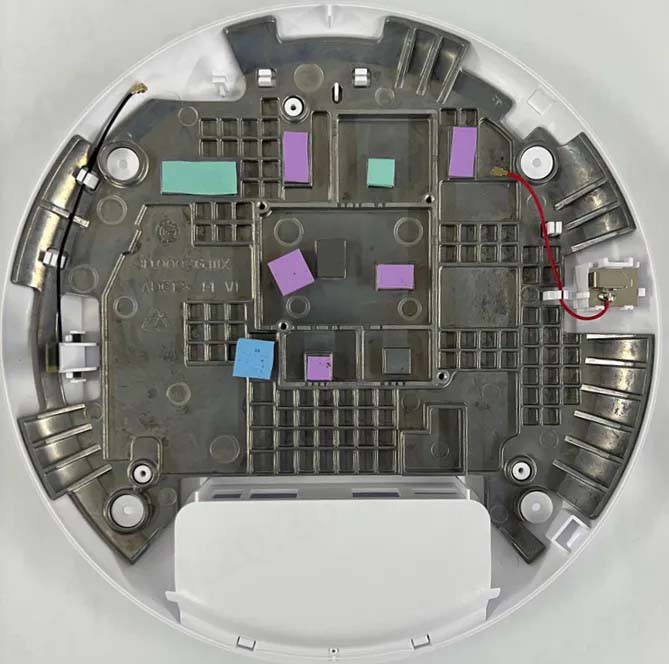

取下主板，露出一体化全金属中框。金属中框贴有9片导热硅胶。导热硅胶分别对应CPU等芯片位置，通过导热硅胶，把主板热量直接传导到金属中框降温。

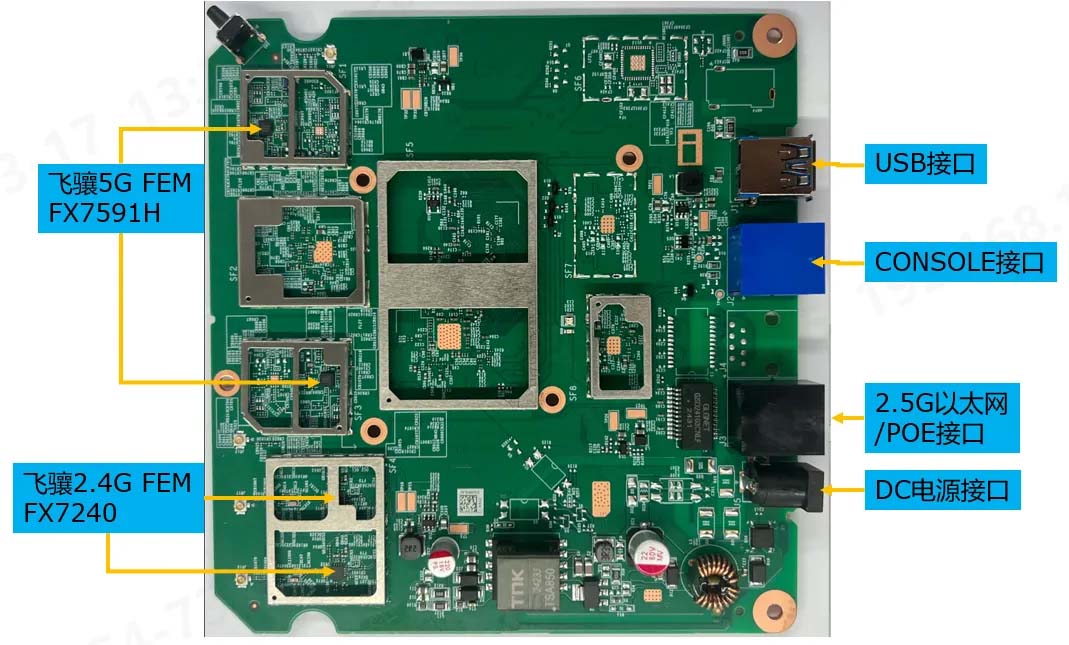

主板正面特写。主板重要芯片都设计有双件式屏蔽盖。打开屏蔽盖，可以看到4颗WIFI7 FEM，从芯片表面LOGO可见，是飞骧科技的FX7240和FX7591H。USB接口、CONSOLE接口、2.5G以太网接口、直流电源接口也排列在主板正面。

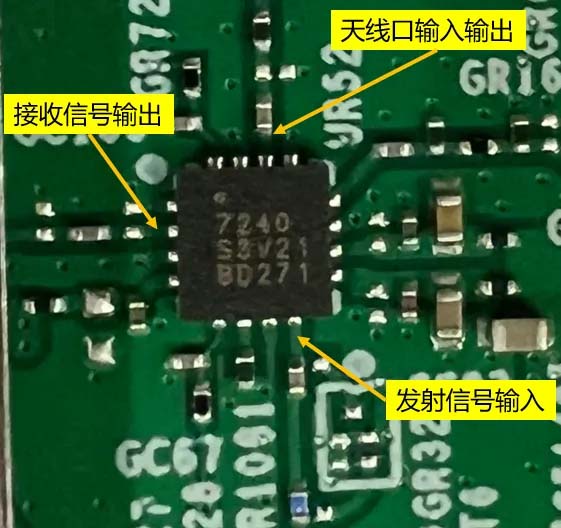

2颗飞骧WIFI7 FX7240承担2.4G信号收发放大功能。

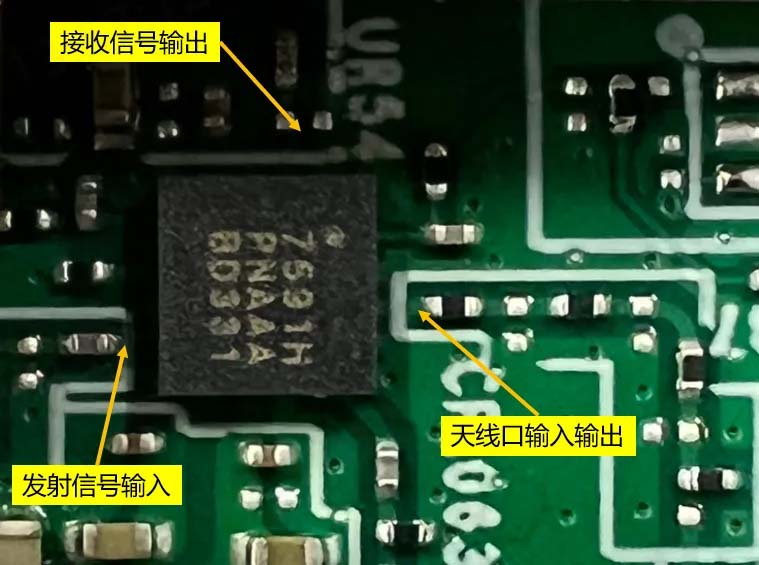

2颗飞骧WIFI7 FX7591H承担5G信号收发放大功能。

FEM是射频前端简称，属于路由器关键器件之一，用来切换收发通路和和放大接收射频信号。特别在WIFI7产品中，FEM要满足高频段、大带宽、和高速率的要求，在产品可靠性和性能要求上，比WIFI6产品有着更严苛的要求。

FX7240和FX7591H是飞骧科技针对WIFI7标准推出的新一代小尺寸、中高功率产品，可广泛应用于企业级、消费级等各种类型产品中。

自2018年进入WIFI FEM市场，飞骧科技厚积薄发，拥有了WIFI射频前端全系列产品，覆盖中高功率、高功率、低功耗，低电压等不同应用场景，在行业内具有领先优势。

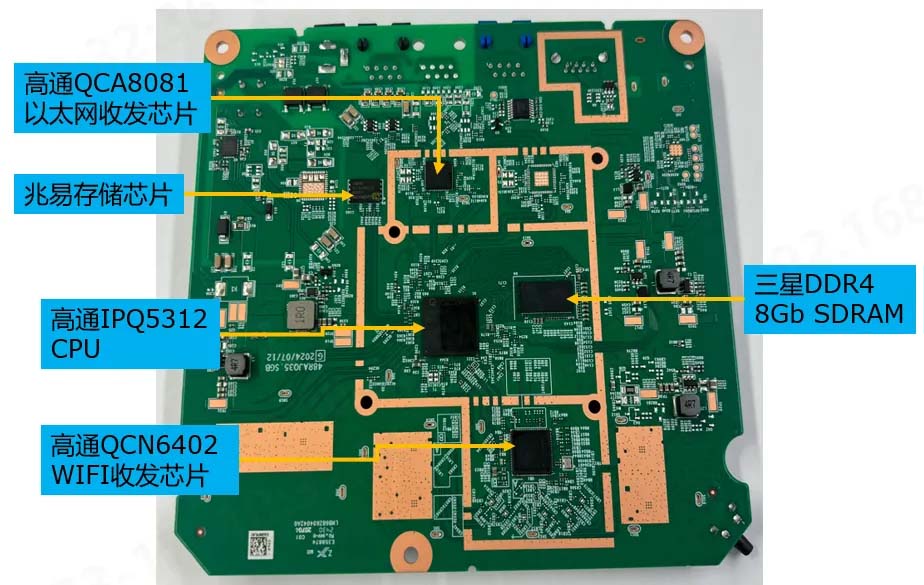

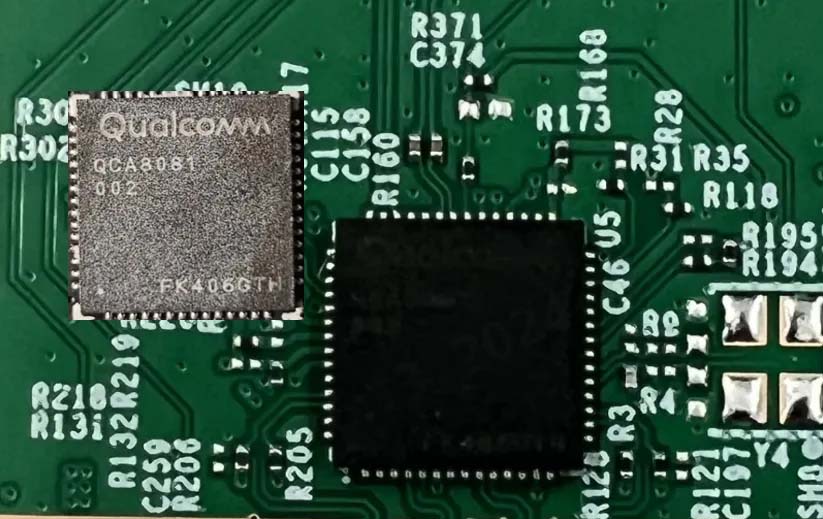

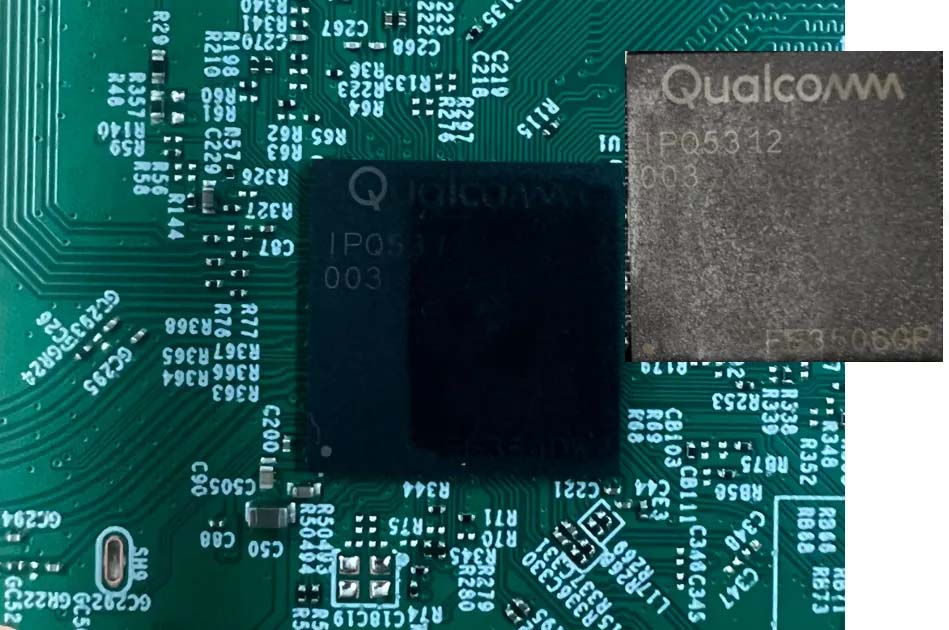

H3C WA7220采用高通MIAMI平台，CPU型号IPQ5312。IPQ5312内置ARM Cortex-A53 1.1G处理核心，能够同时处理多达六路并发数据，支持MU-MIMO。WIFI 5G SOC采用片QCN6402，支持4K调制和2*2 MIMO。以太网接口芯片使用高通QCA8081。
