hasivo S5800W-24GT-6SX-SE 网管交换机拆机 24个2.5G口+6个万兆

这台hasivo的网管交换机一共有30个口，其中有24个2.5G网口和6个10G SFP+，而且具备双电源冗余设计。拆机看看是什么芯片可以拥有那么多个口。

hasivo S5800W-24GT-6SX-SE的外包装：

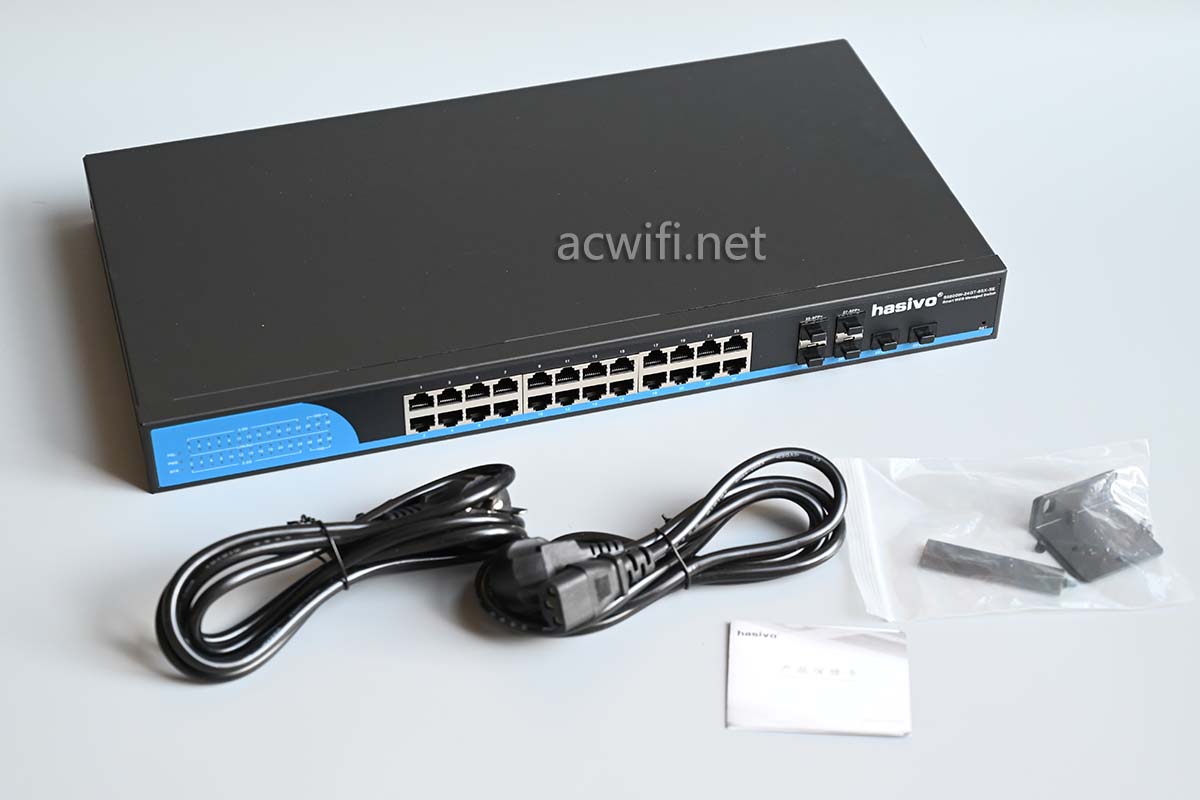

机身和配件：

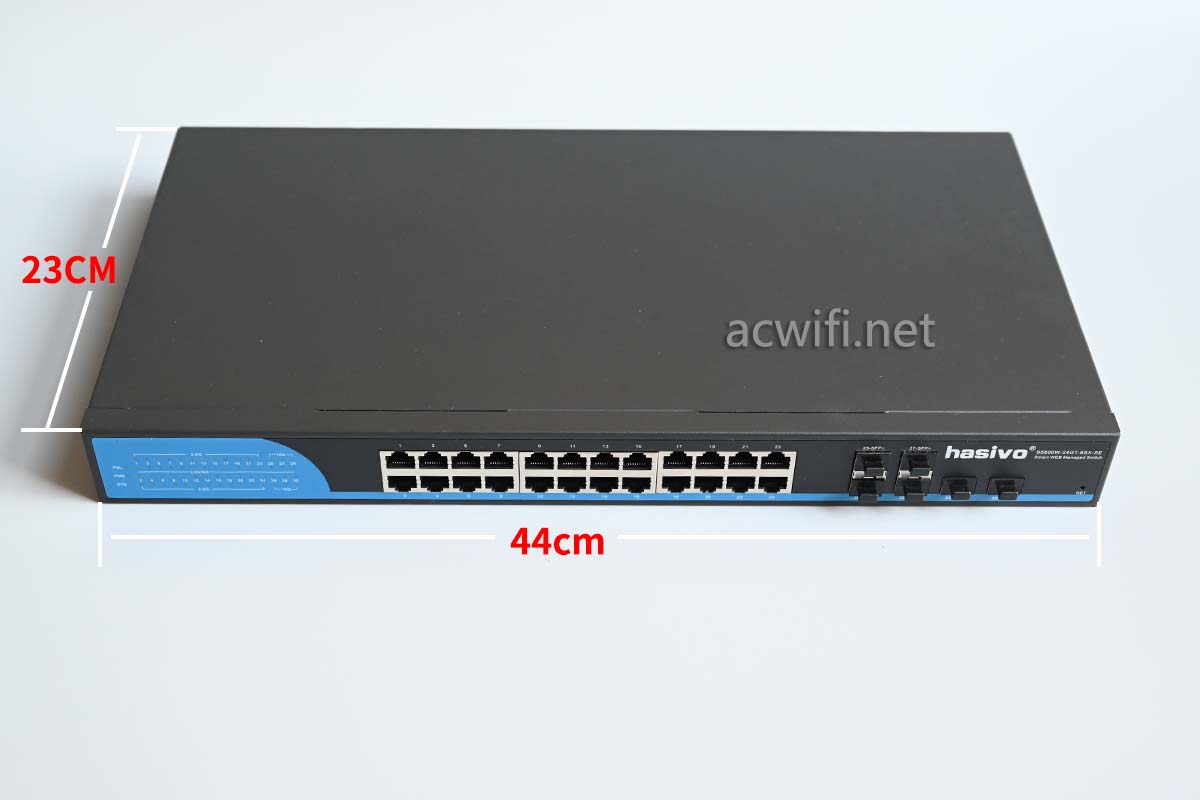

机身尺寸大约是44x23cm：

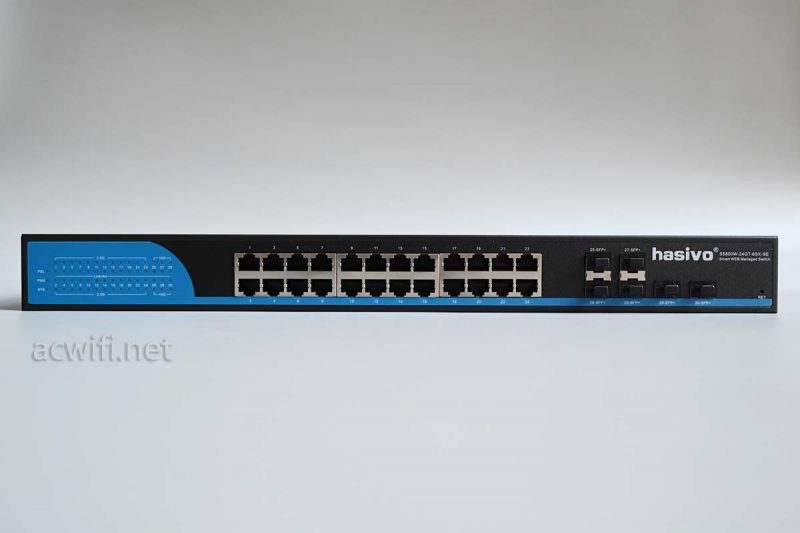

交换机正面：

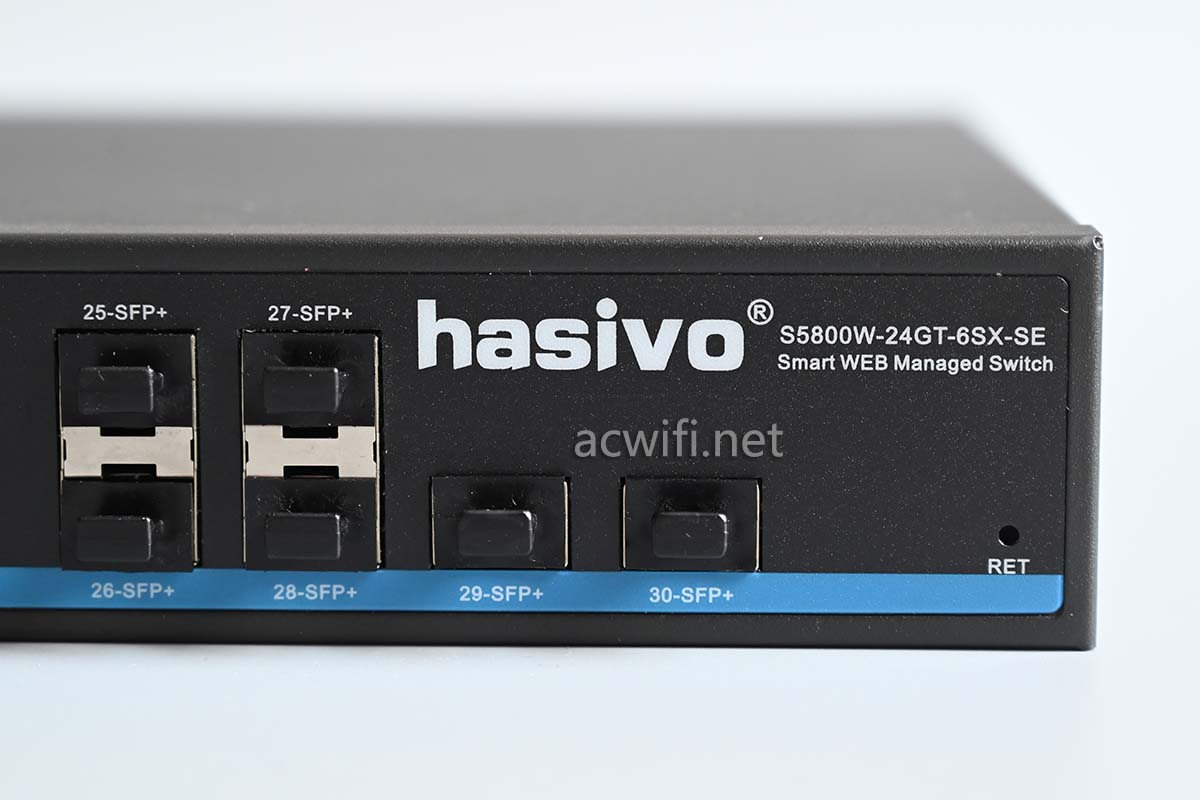

有 6个10G SFP+：

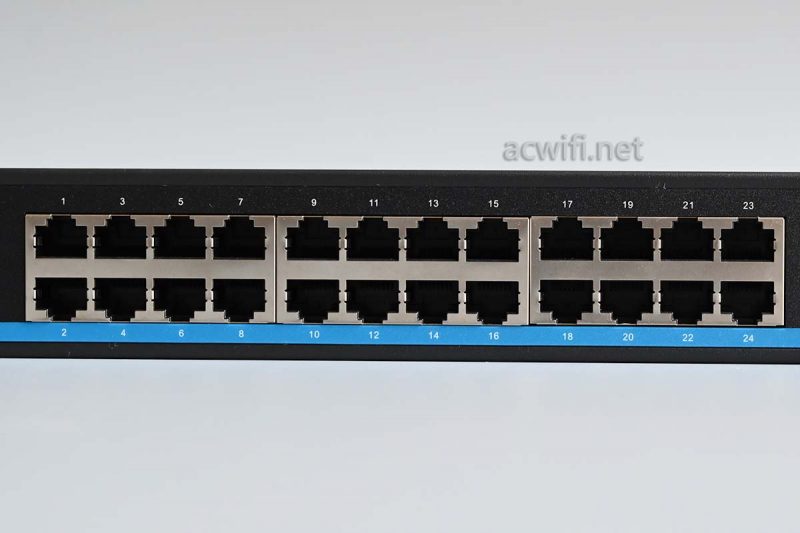

24个2.5G 网口：

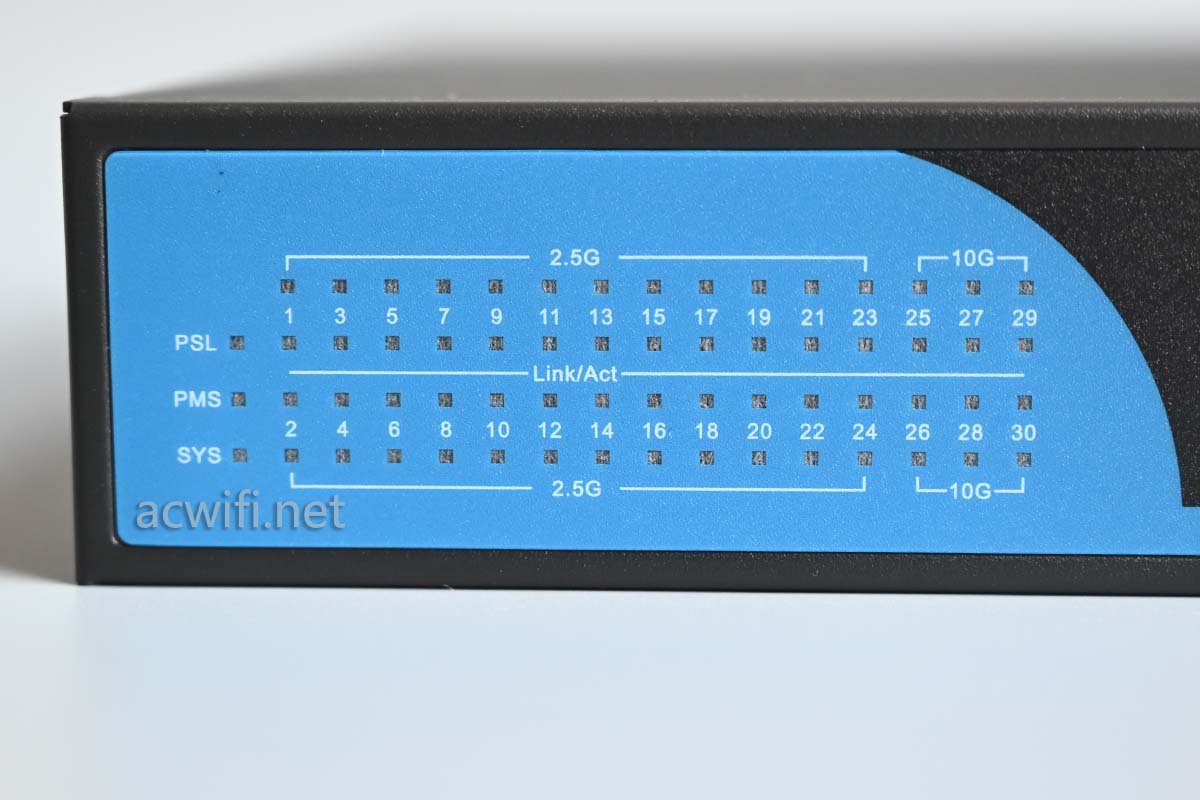

批示灯面板：

其中”PSL”是双电源指示灯，用来监控2个电源的工作状态，指示灯状态有灭、长亮、闪烁，分别对应内侧电源、外侧电源、双电源供电。

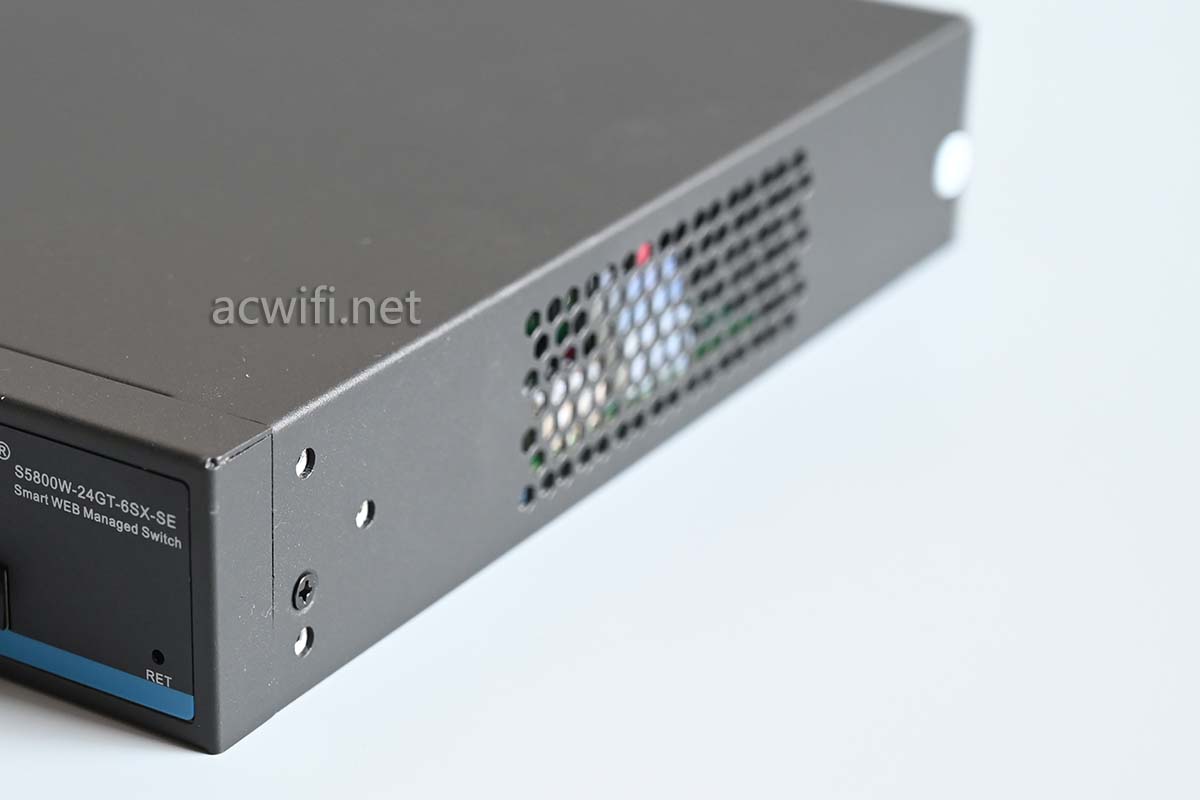

交换机侧面：

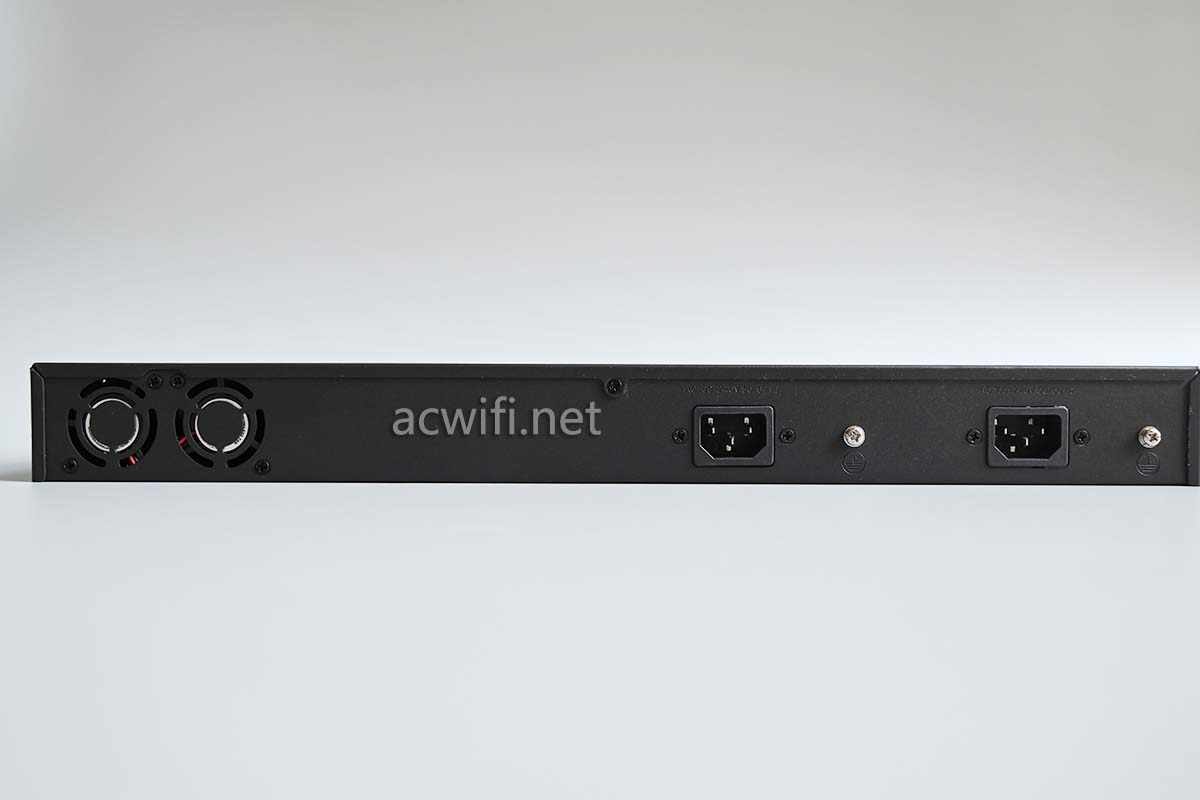

交换机背面：

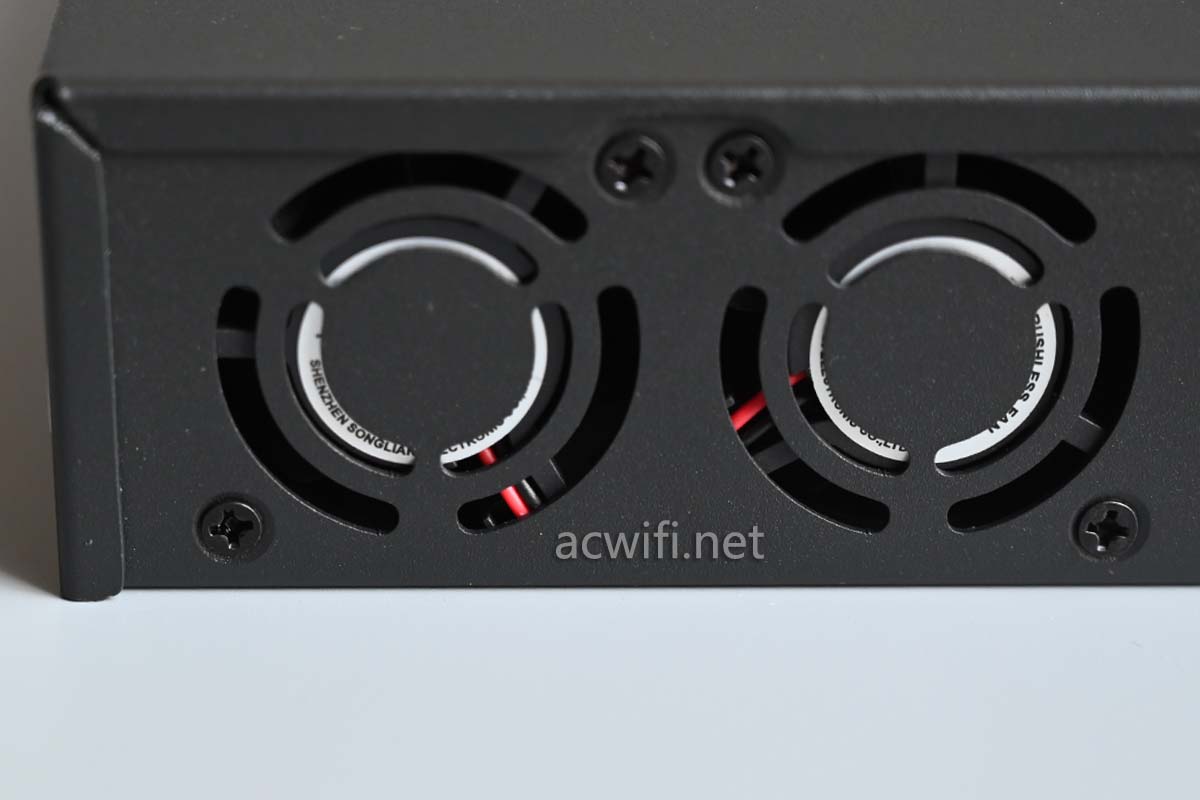

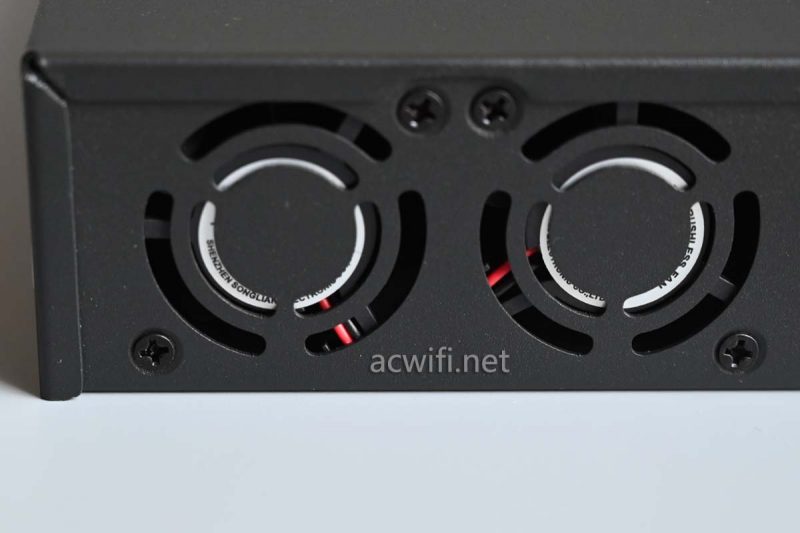

两把散热风扇：

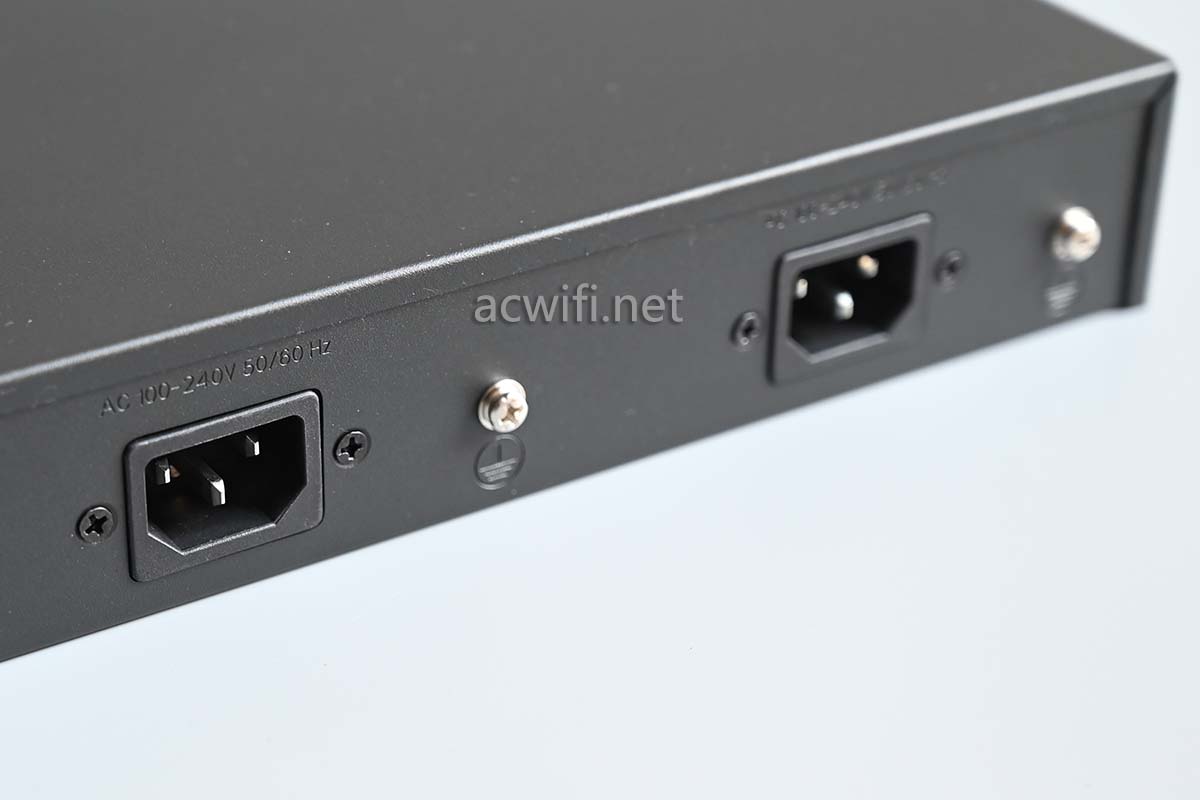

两组AC电源输入和接地线：

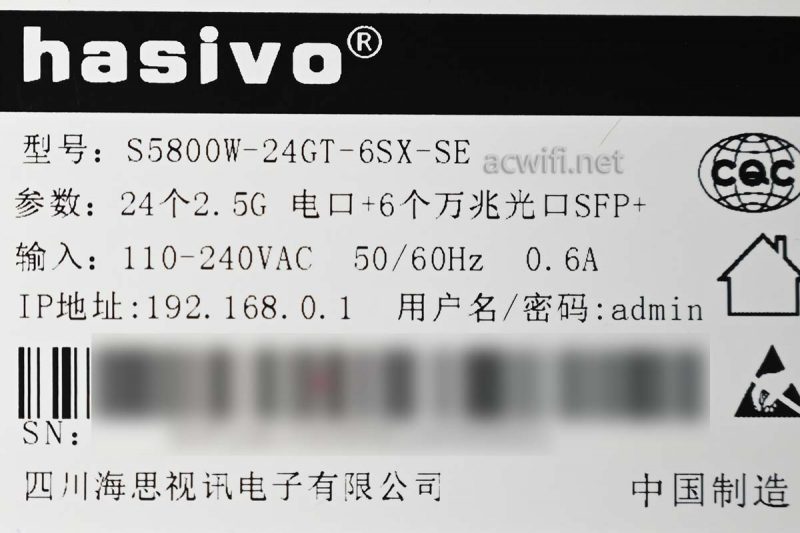

机身底部的标签，型号：S5800W-24GT-6SX-SE

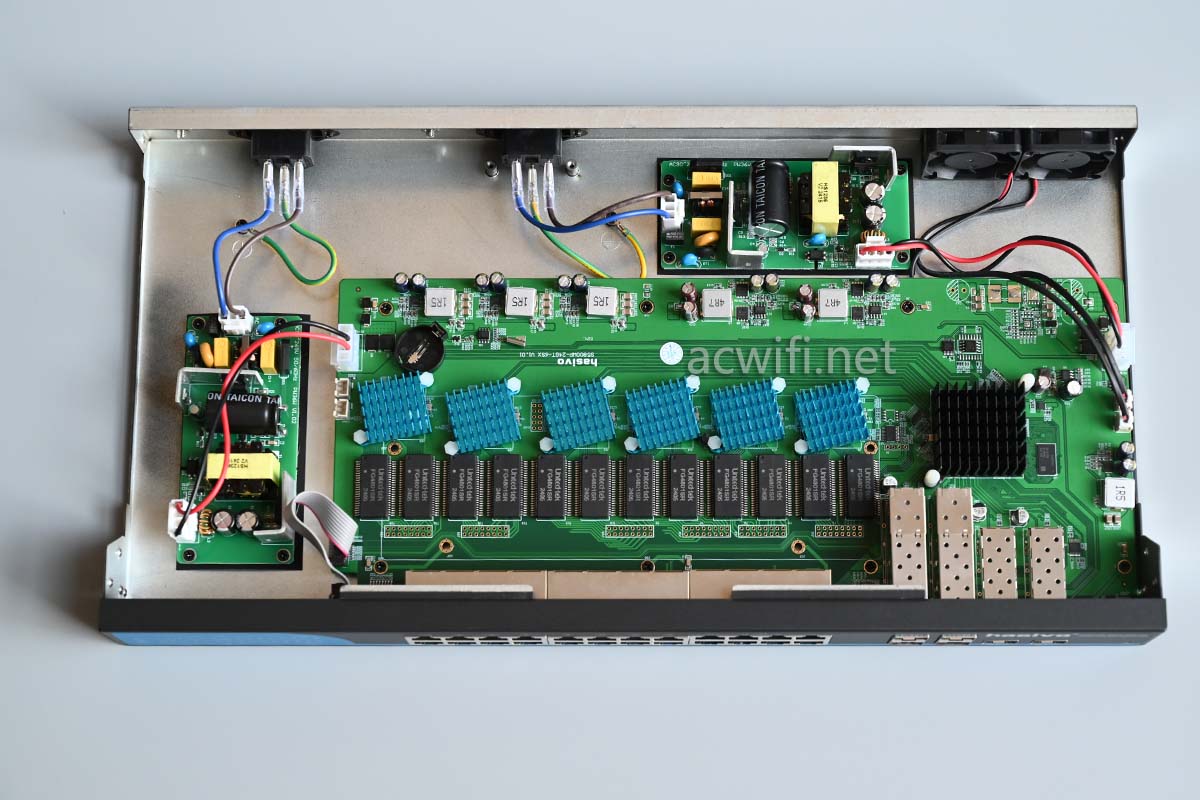

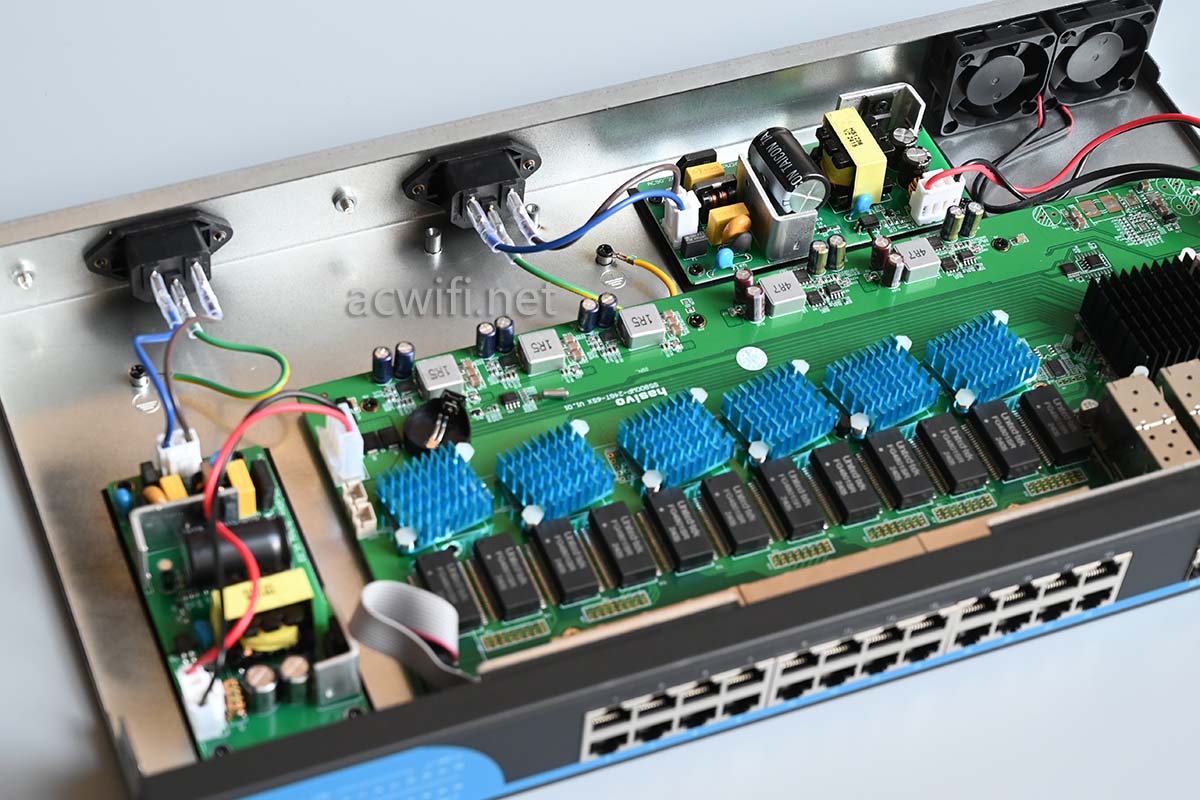

拆开这台hasivo S5800W-24GT-6SX-SE交换机的外壳：

一眼可见的两个电源模块：

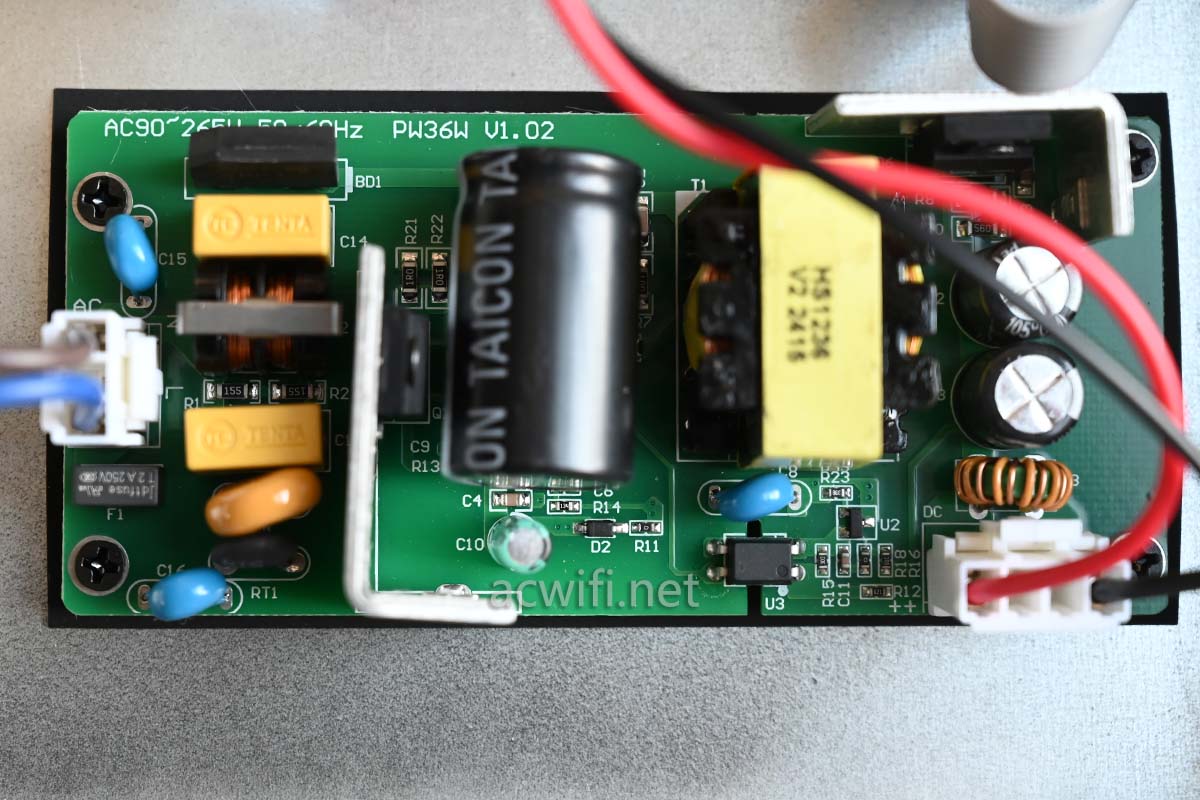

电源一样的，上面写着PW36W，估计是DC输出功率为36W的意思，我没有量输出电压，绝大多数是12V。

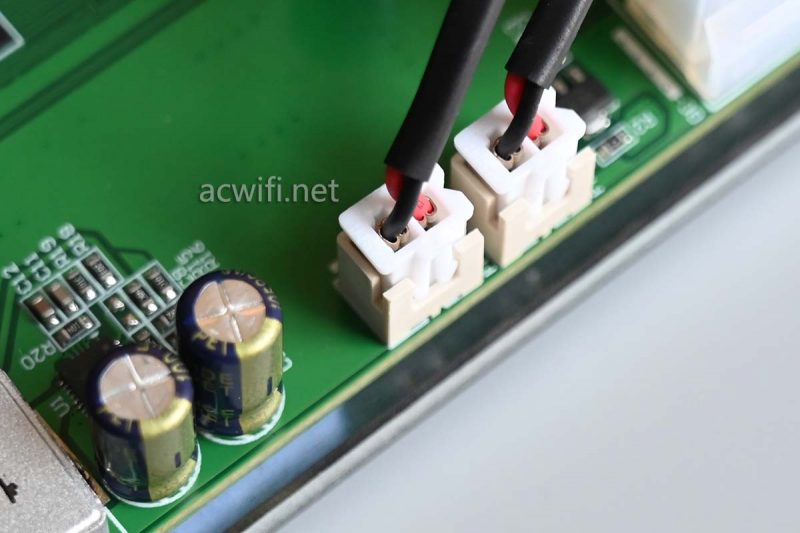

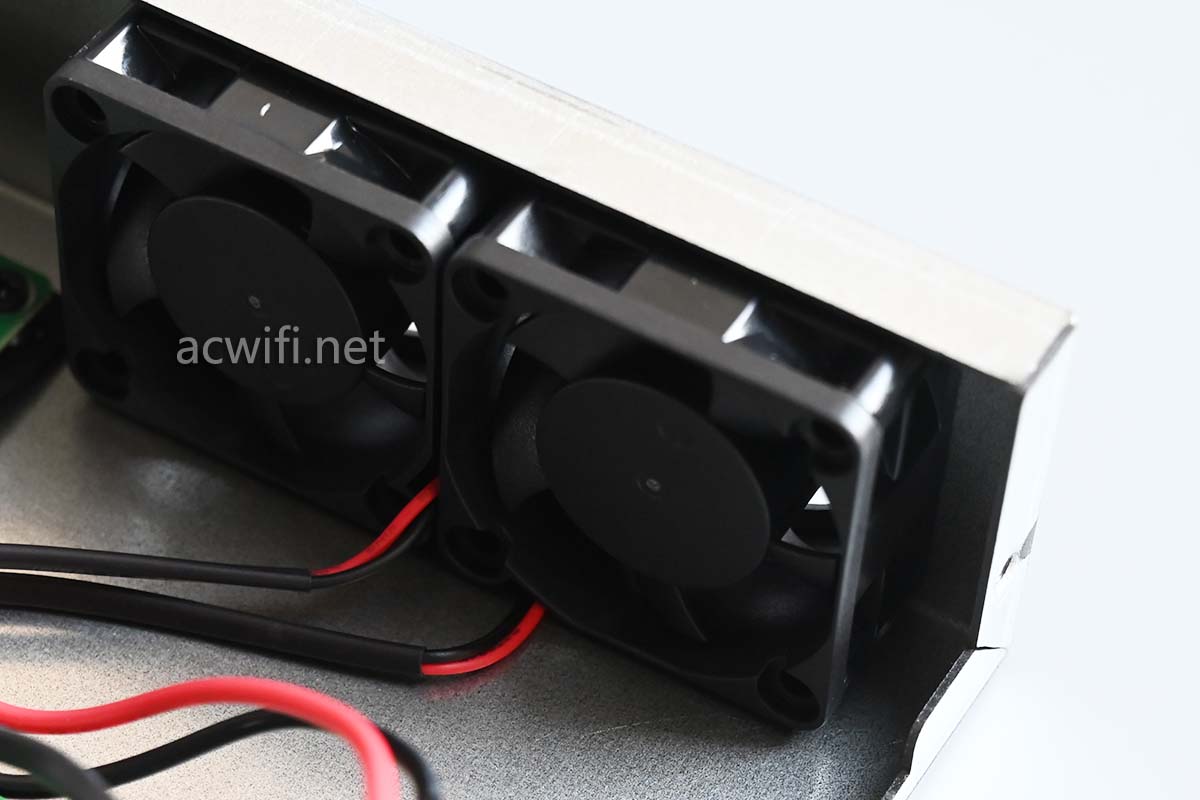

两把两芯的风扇：

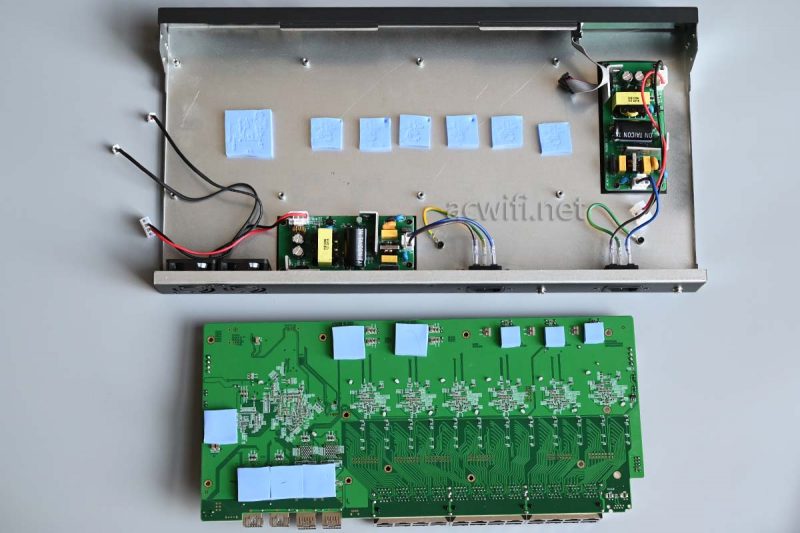

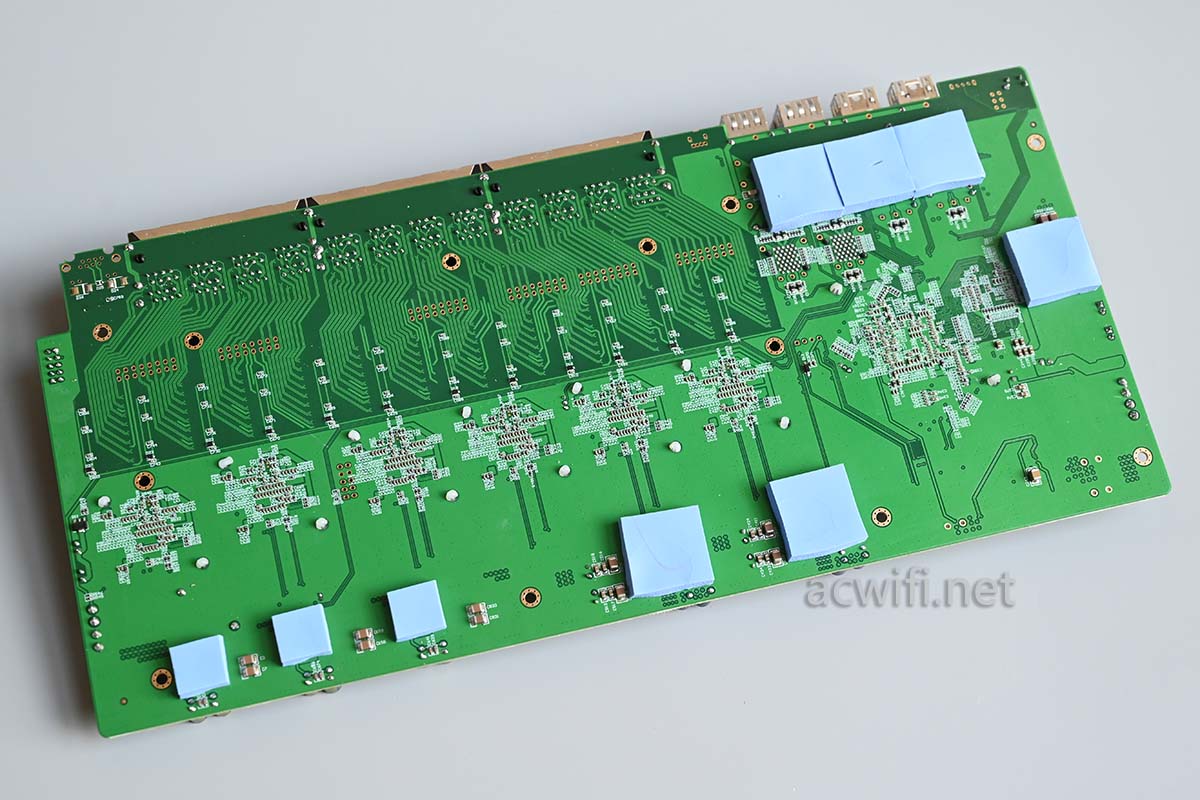

拆出主板并翻转背面：

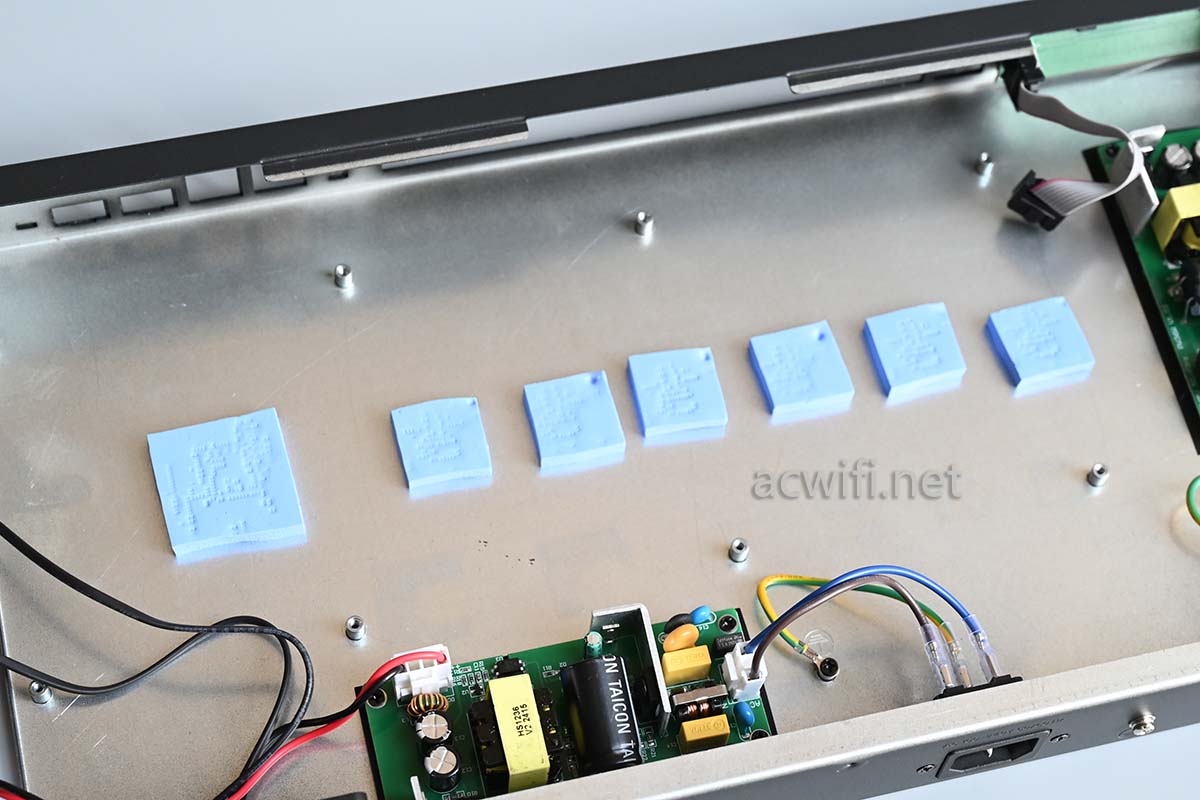

芯片背面位置都有导热硅脂垫片：

SFP+接口背面也有导热硅脂垫片，还有6次DC-DC电路背面也有导热垫片：

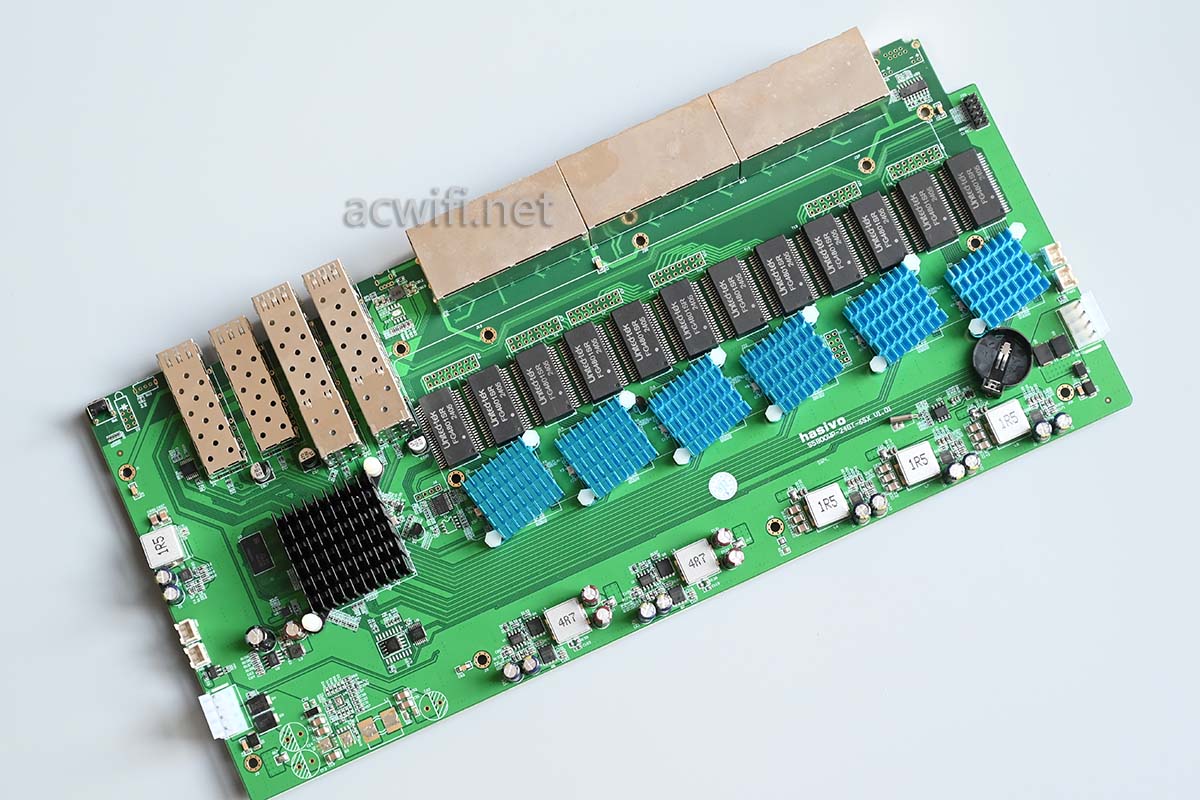

回到主板正面：

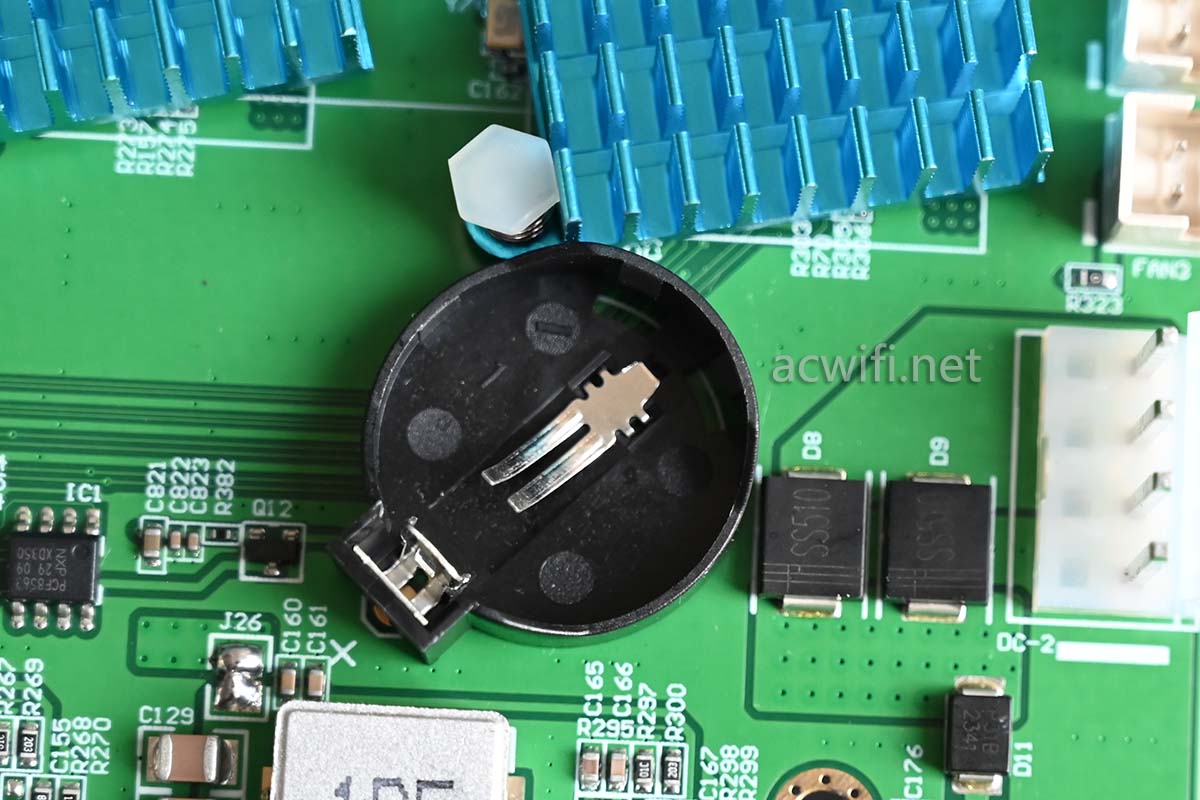

电池本来是空的，我并没有动过。可能用于其它机型吧。

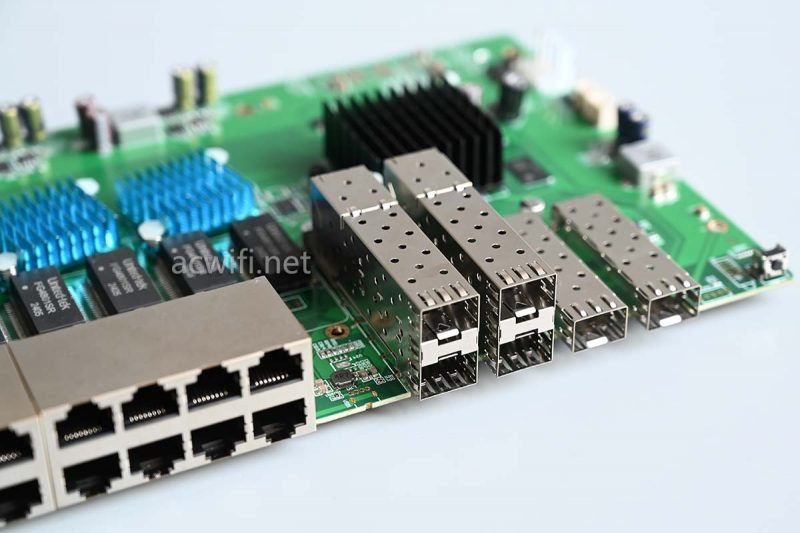

我只是觉得这张很好看，没说明啥：

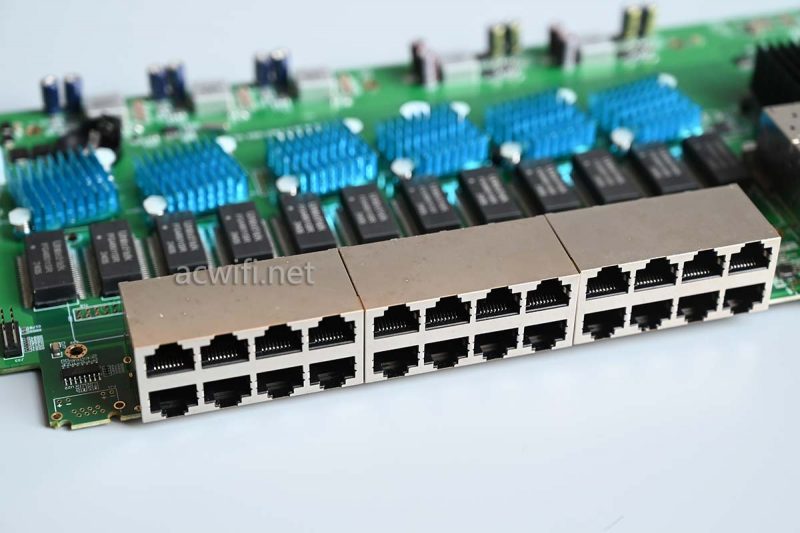

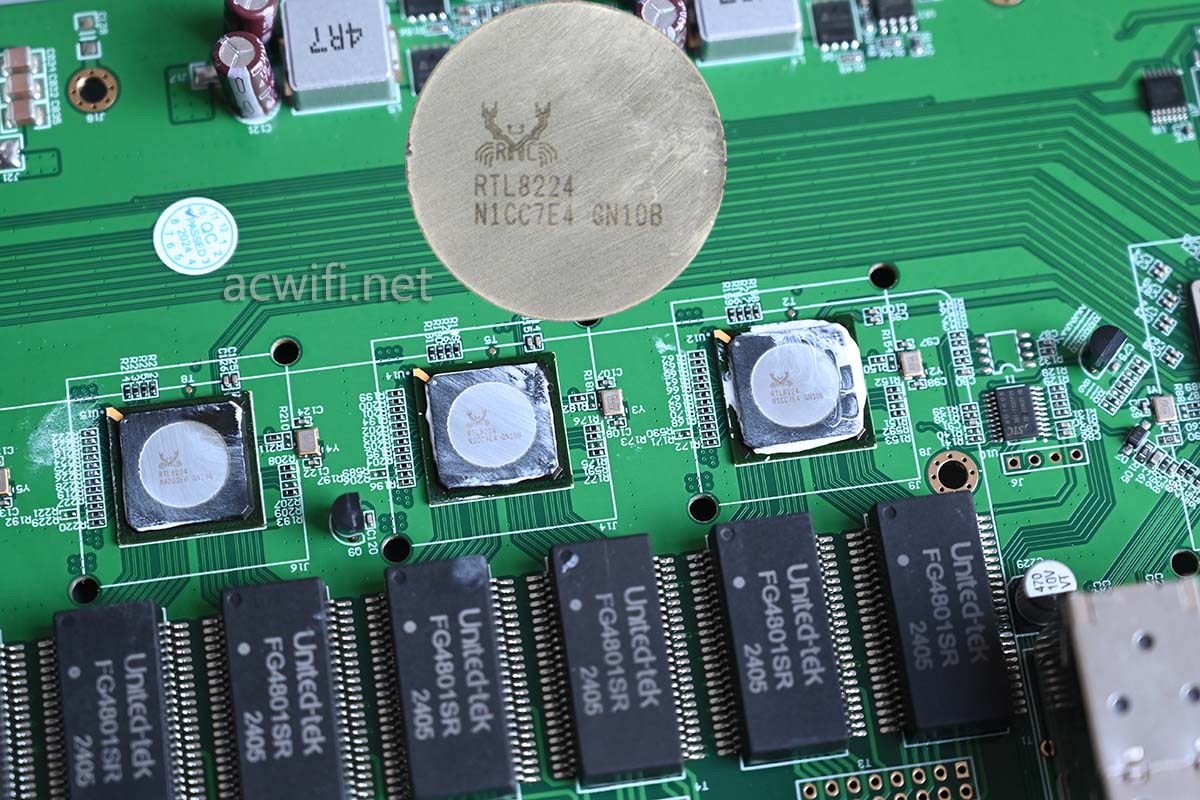

24个2.5G网口，连接到6颗芯片，应该能猜到是什么芯片了吧？

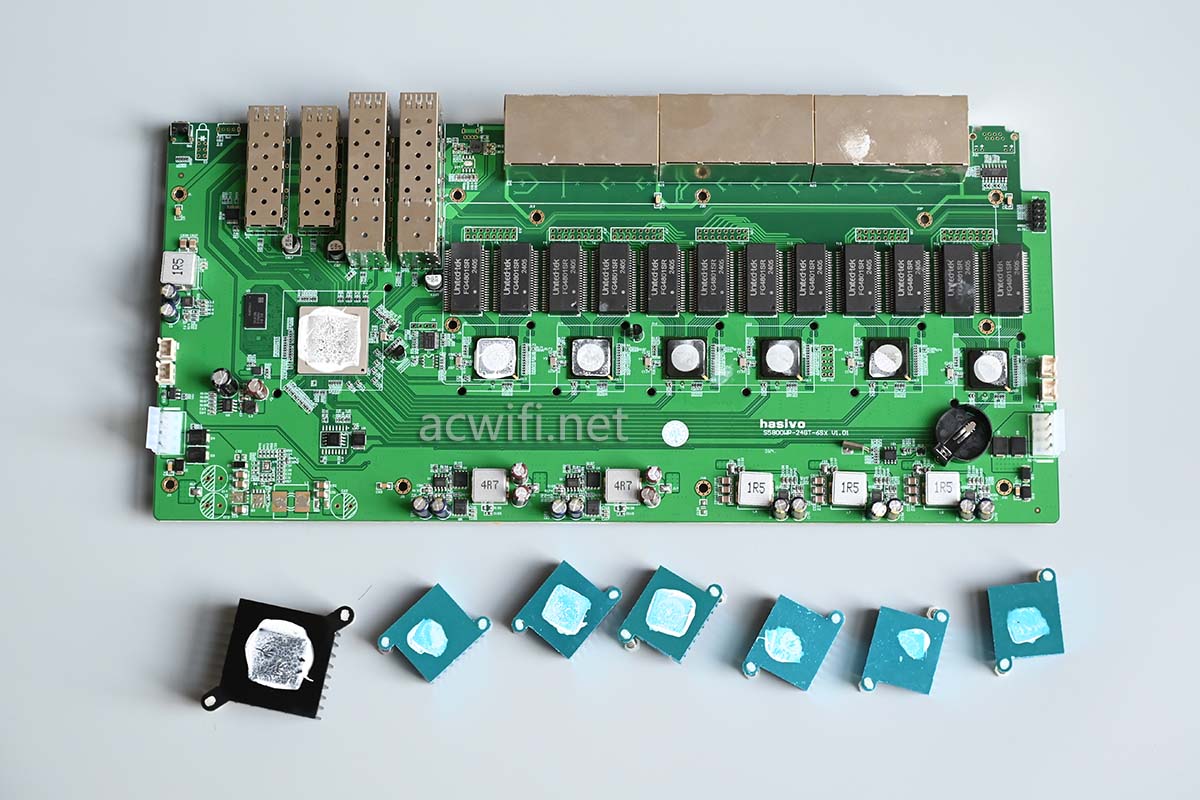

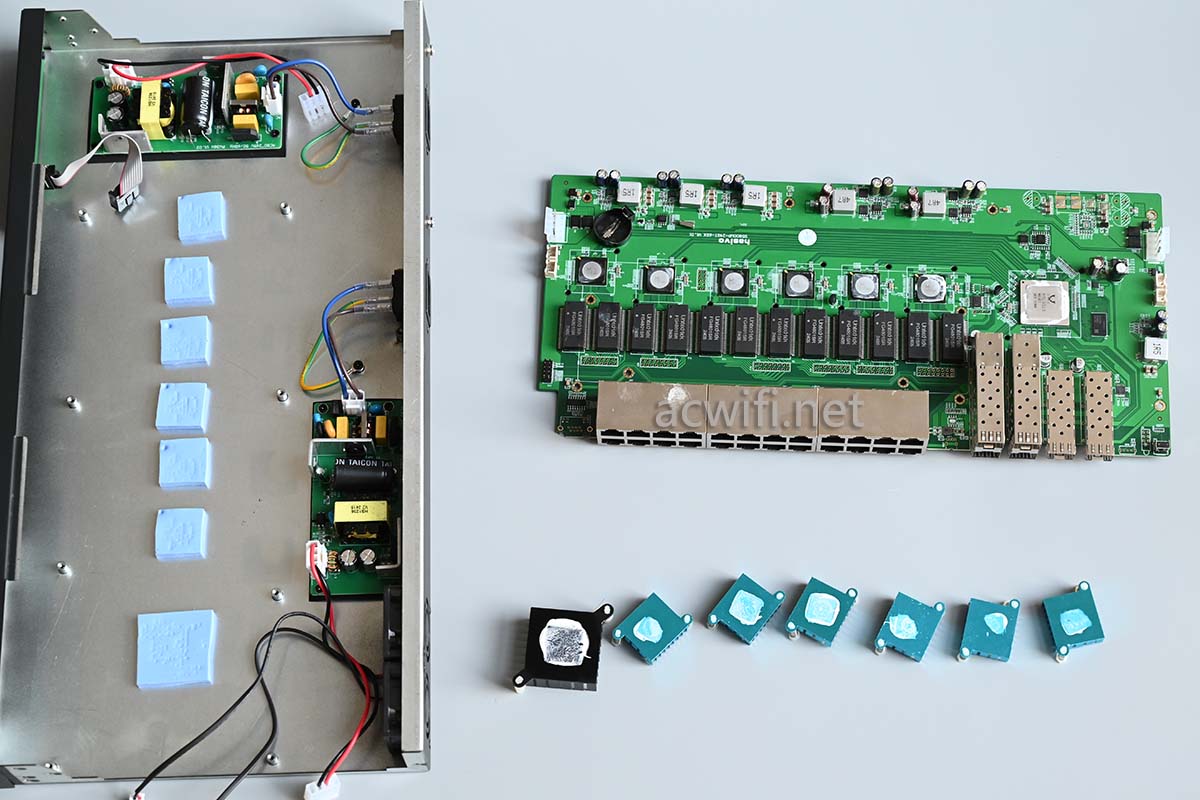

散热器都是快拆试，不是焊锡，开心死我了。本想只拆一片蓝色的，忍不住全拆开：

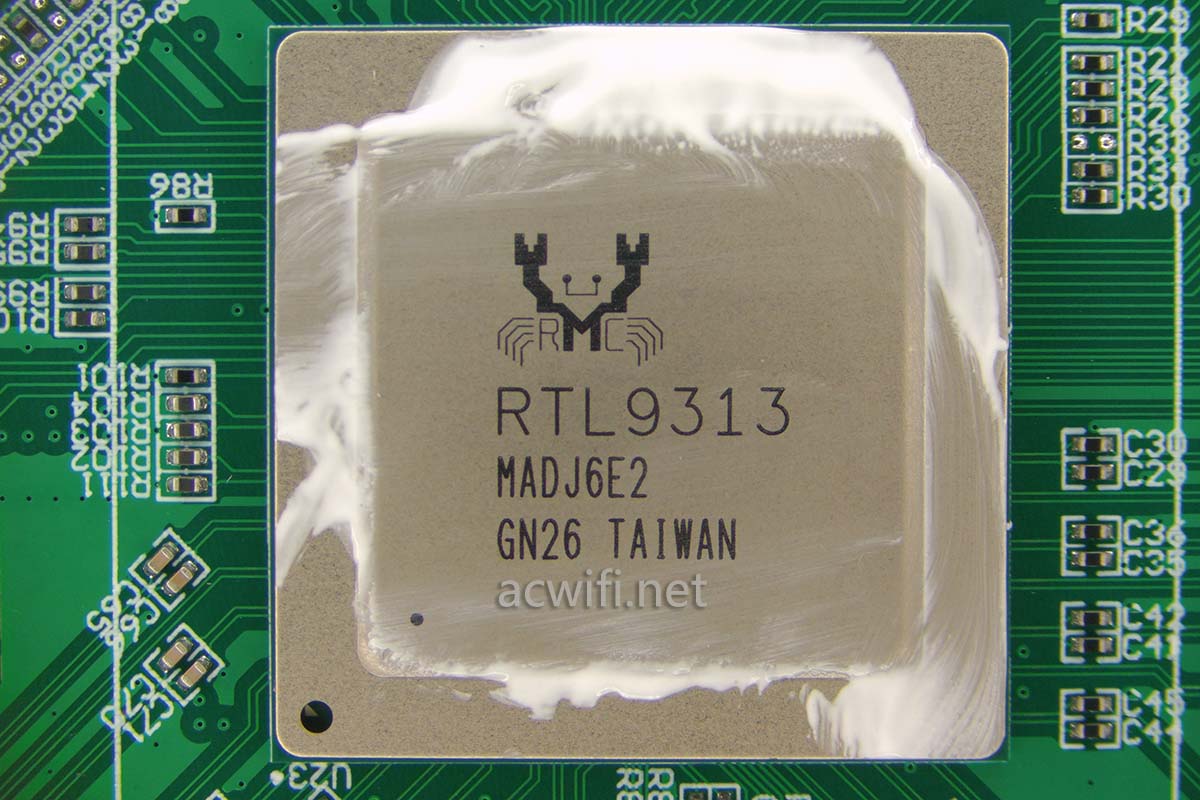

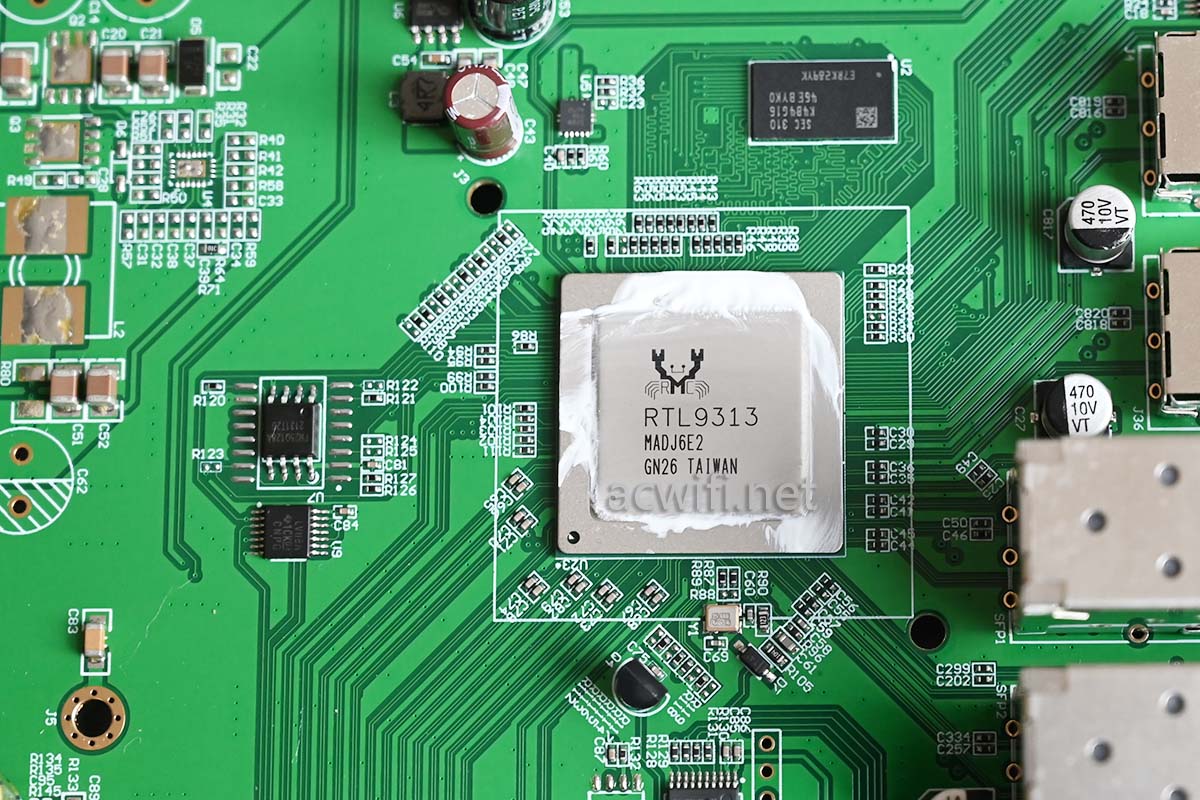

先来看那颗最大的芯片，这颗RTL9313可以做成12个万兆口的交换机，也可以做成这种6个万兆搭配24个2.5G口的交换机产品。反正有12个10G，随便怎么分配。

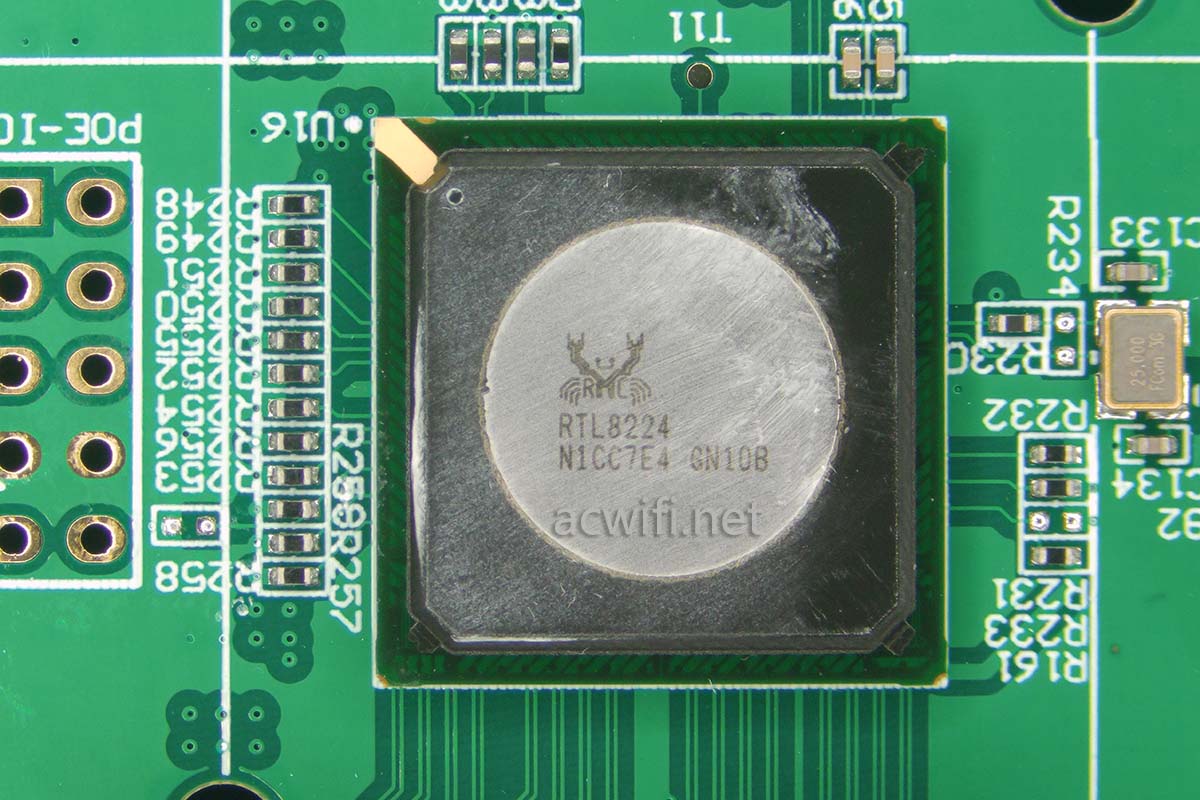

6颗一样的四口2.5G PHY芯片：RTL8224.

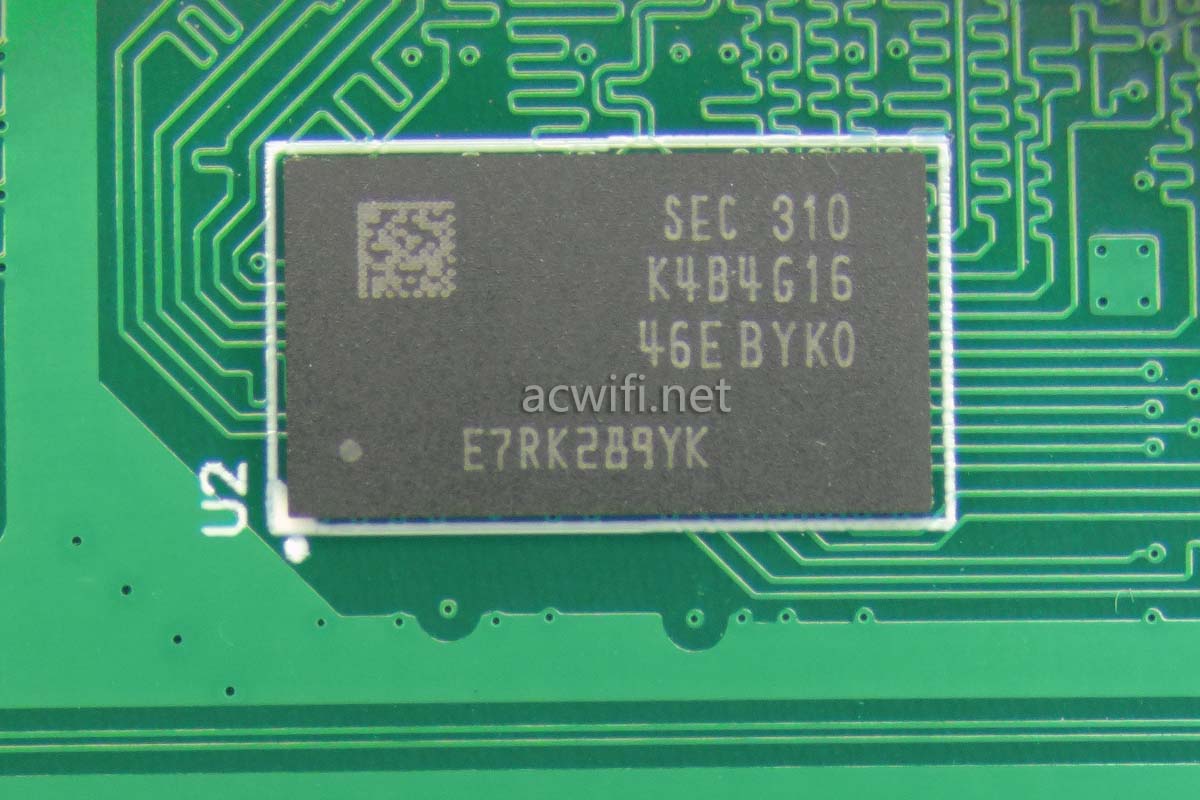

内存芯片是这颗三星的K4B4G1646E-BYK0，DDR3-1600，容量512MB。

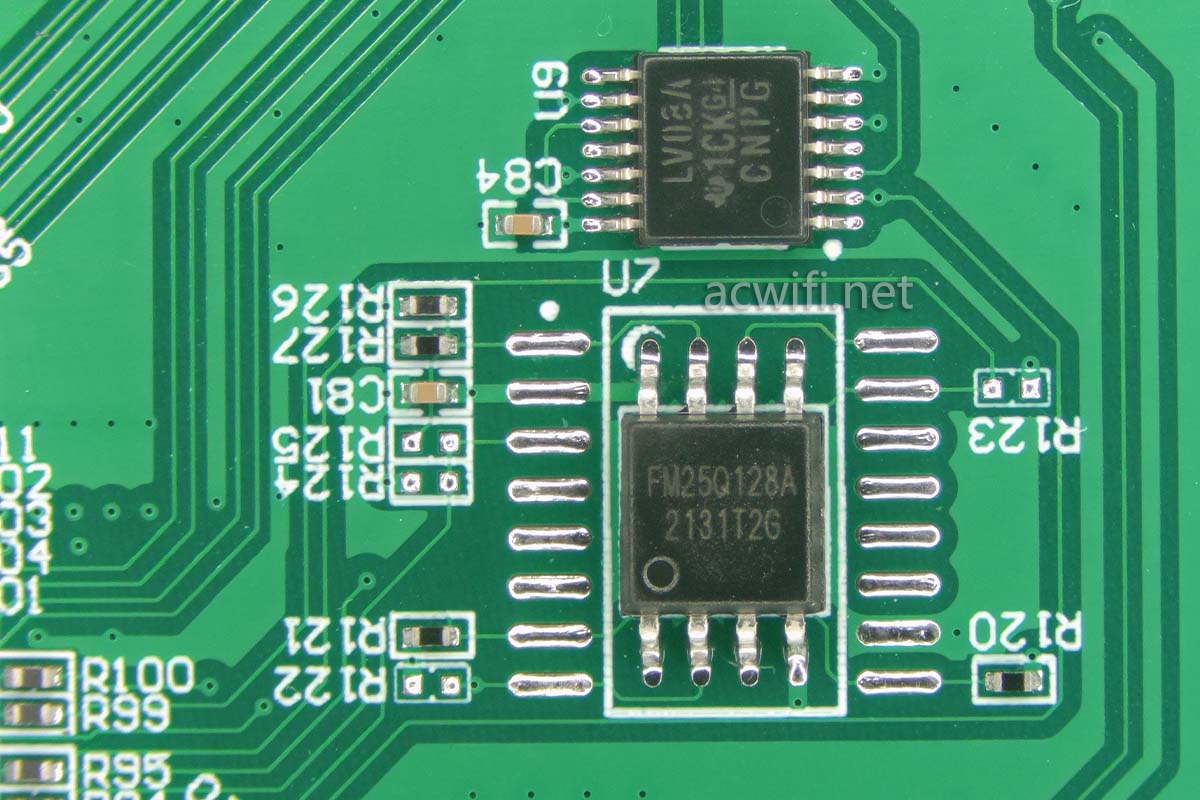

闪存是这颗FM25Q128，容量16MB：

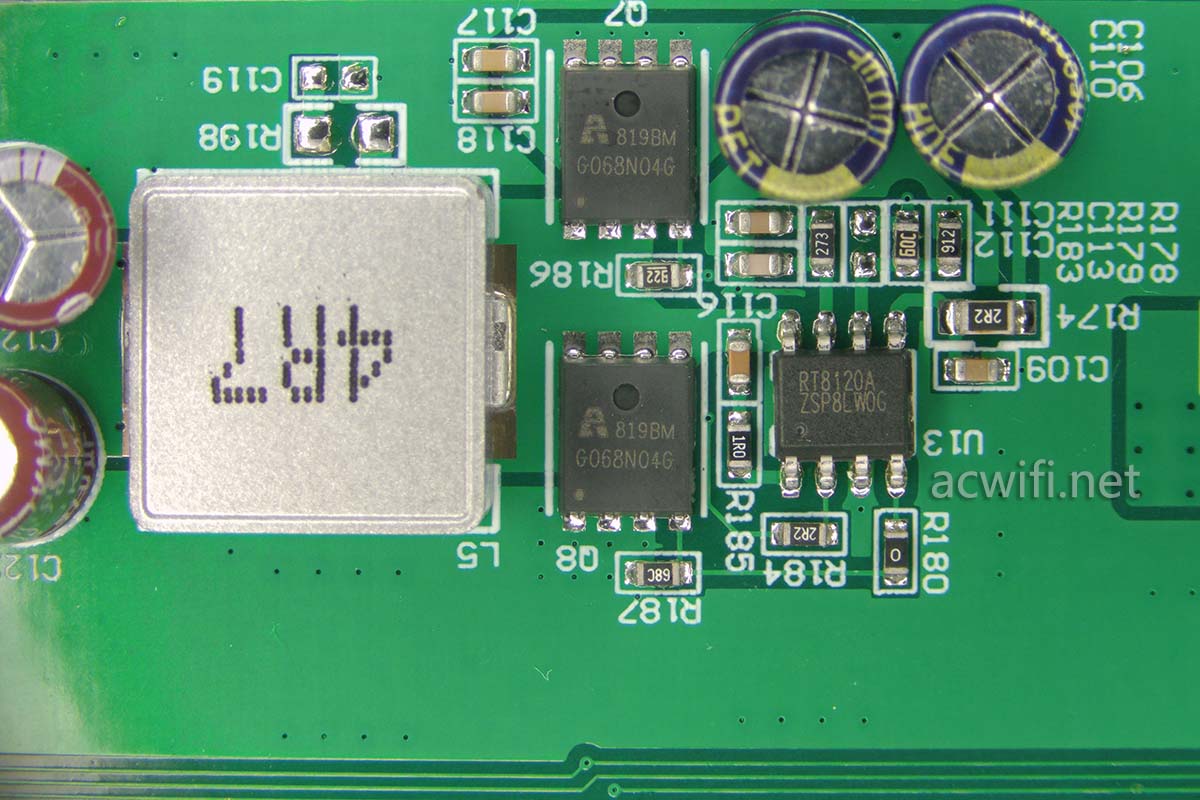

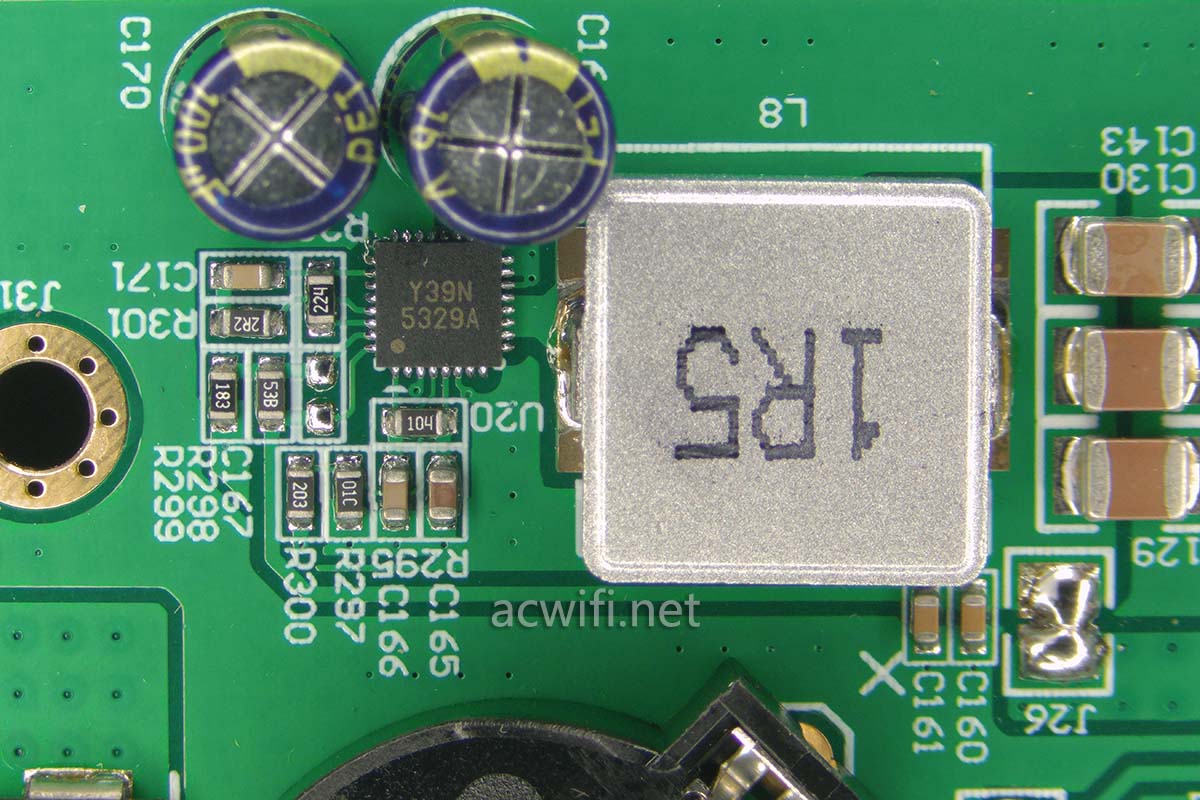

DC-DC电路：

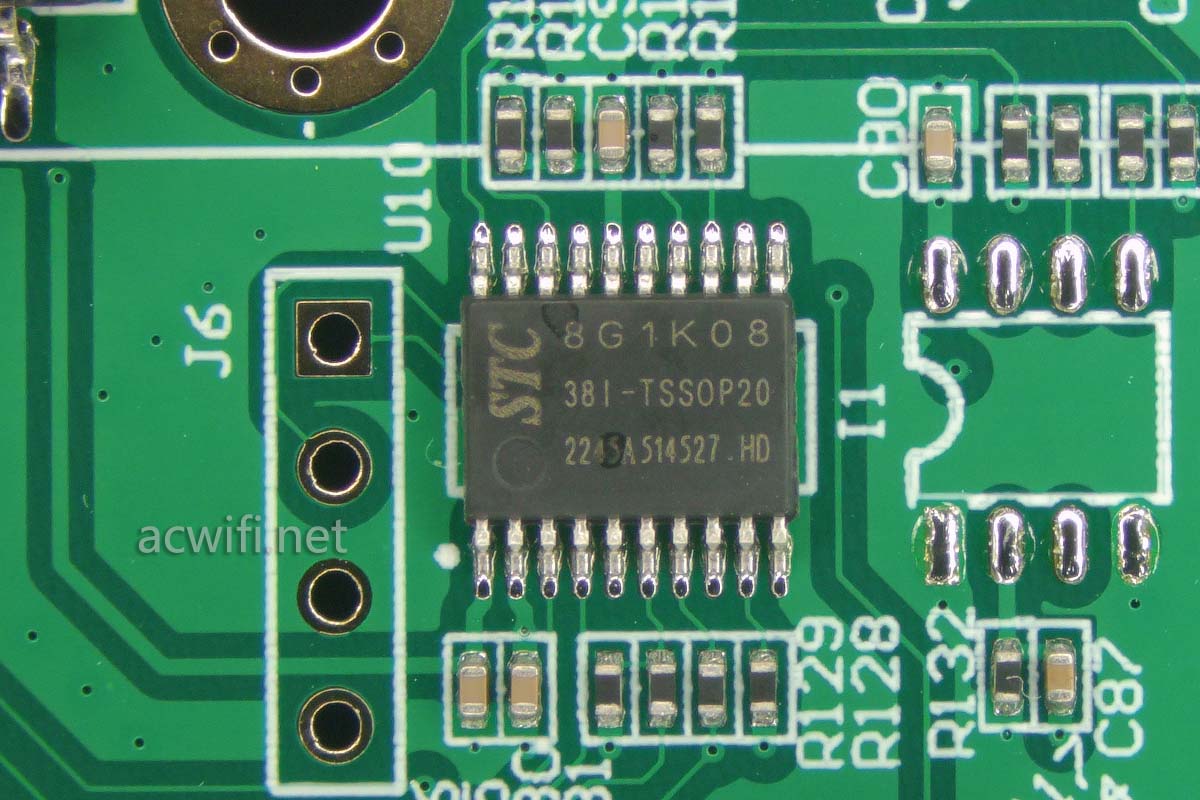

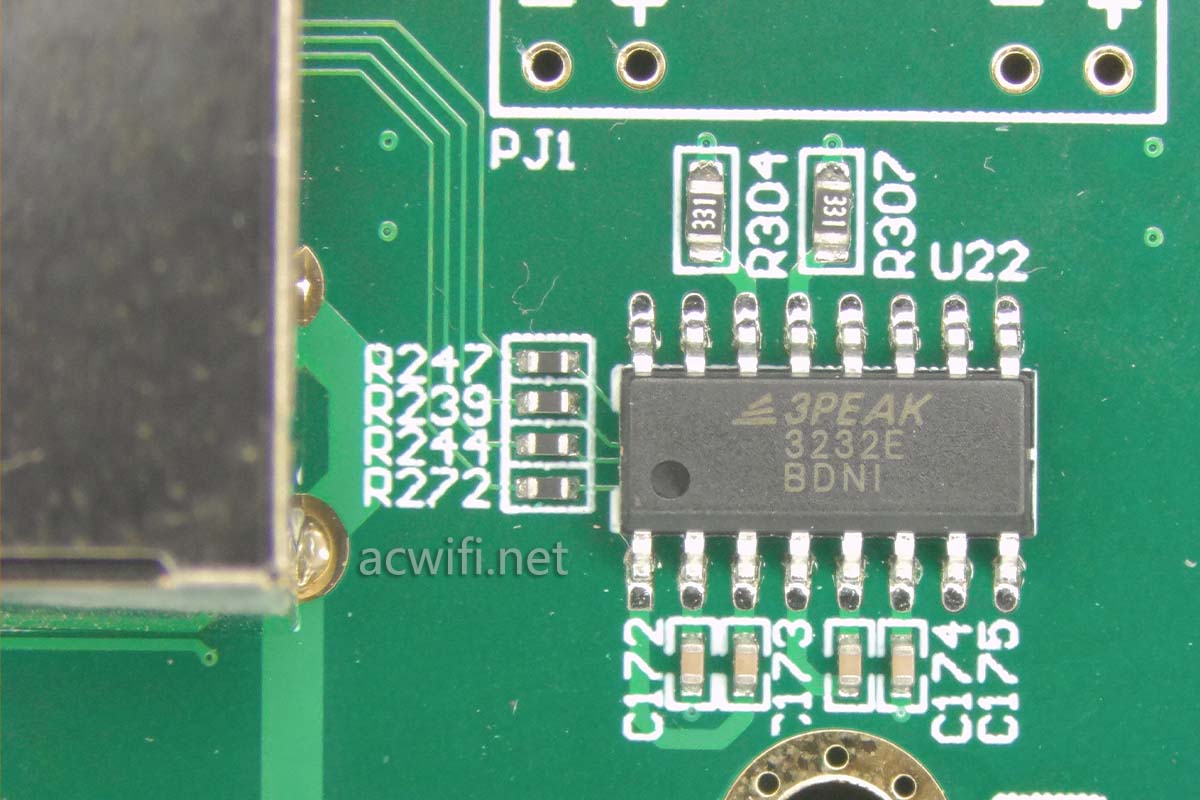

其它一些IC芯片:

其它也看不懂，至此，这台hasivo 的交换机hasivo S5800W-24GT-6SX-SE拆机完成。

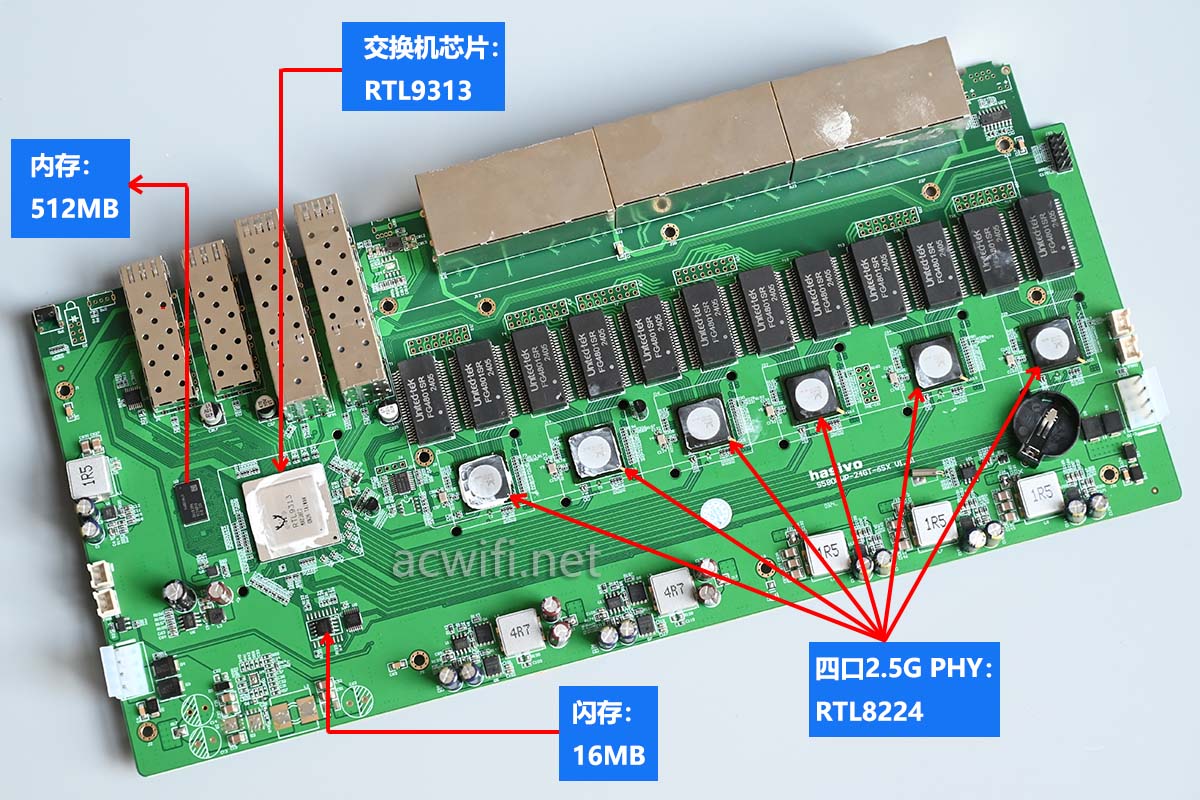

S5800W-24GT-6SX-SE交换机的所有芯片型号汇总图如下：

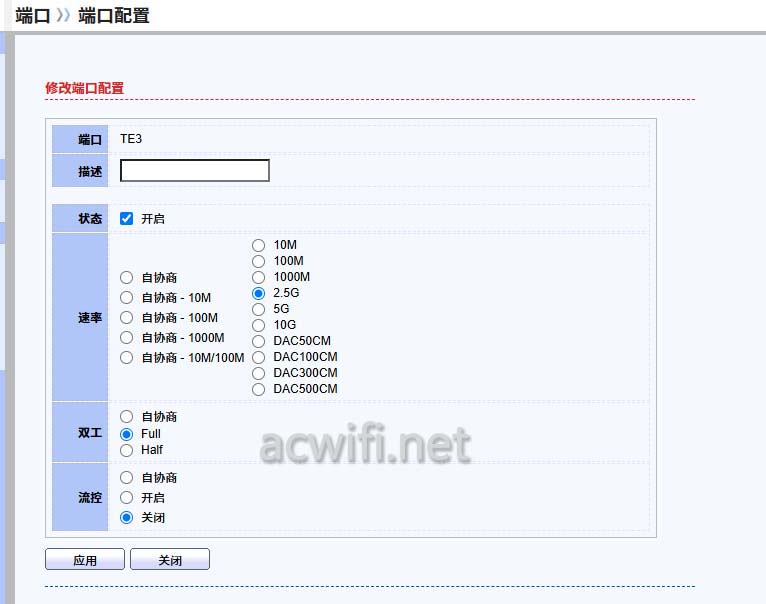

把SFP+固定2.5G速率，插入三款猫棒，都能工作。（华为、阿尔卡特、诺基亚）

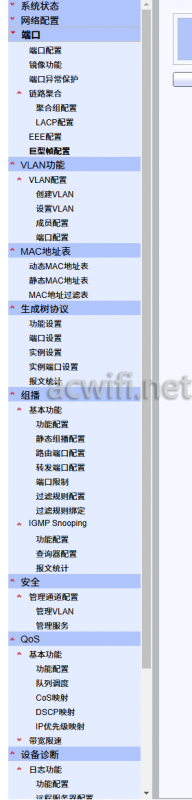

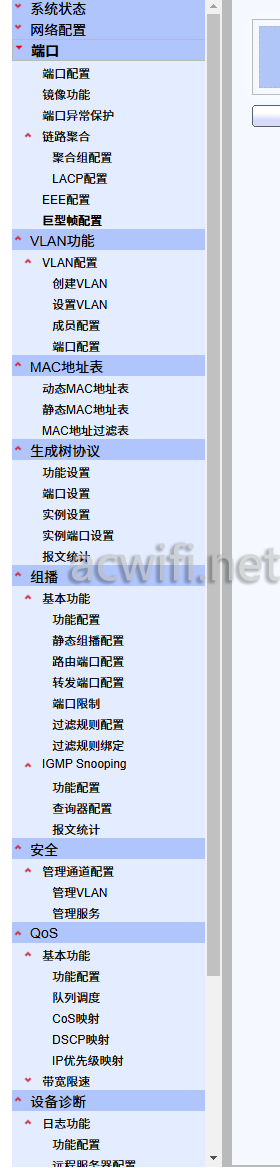

展开系统菜单 ：

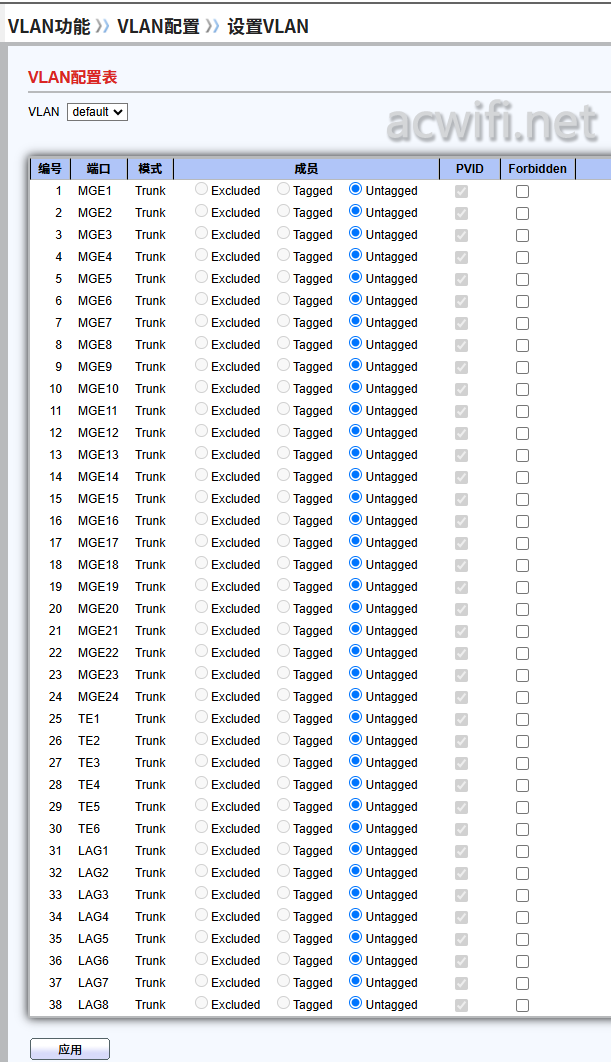

VLAN配置：

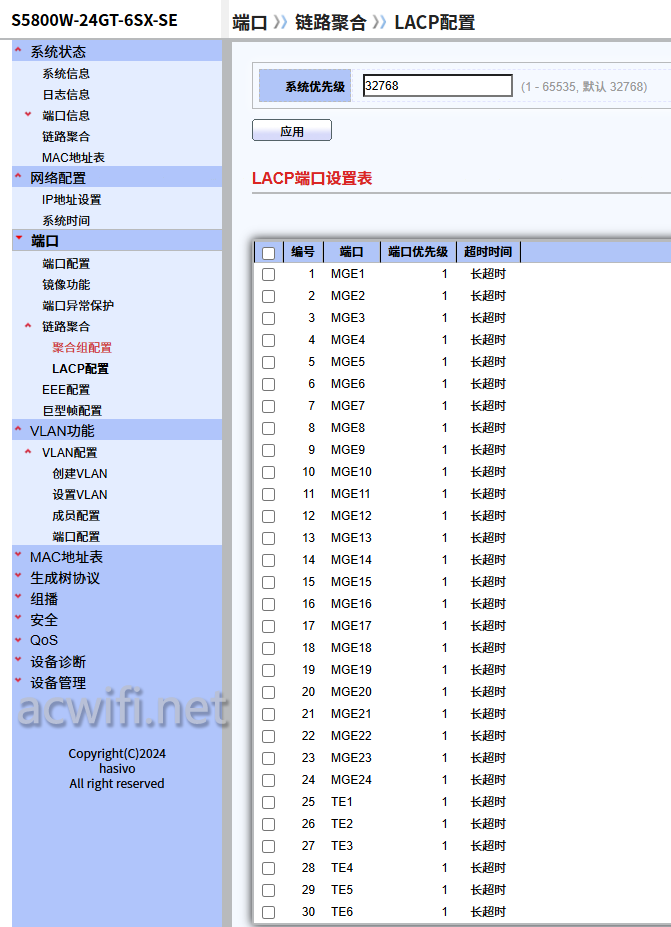

LACP配置：

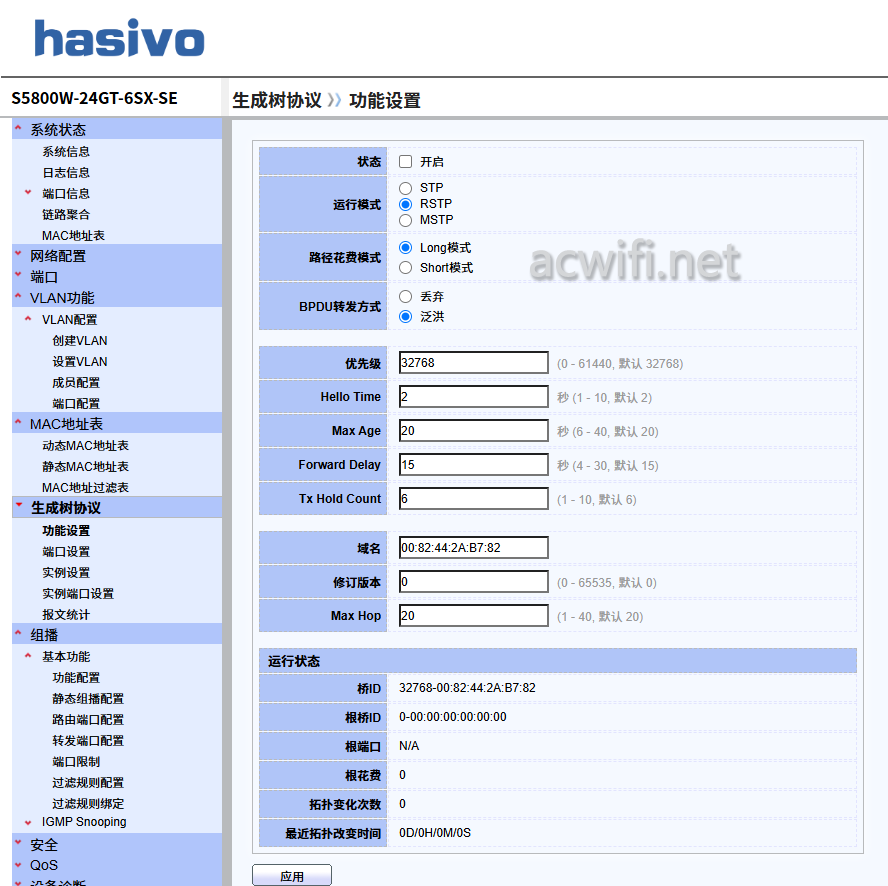

生成树协议：

组播：

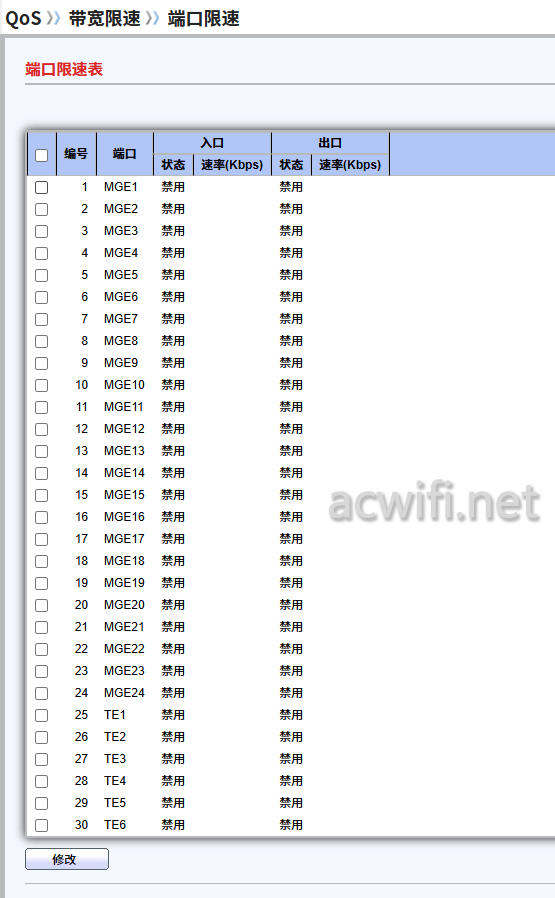

端口限速：

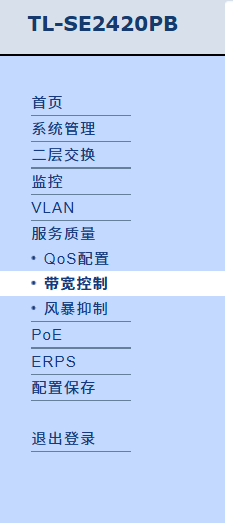

明显比TP的SE2420功能要多呀。

1680元，拥有24个2.5G口和6个10G SFP+，带网管，网口是管够了。价格相对来说，比较有吸引力。如果是家用环境，要注意风扇常转带来的噪声问题。因需选择吧！

S5800W-24GT-6SX-SE交换机的京东链接
