这个话题的重点是IPTV单线复用，之前有过一篇文章，是用两台网管交换机实现单线复用的问题，这是万能解决方案，跟光猫和主路由无关，也无需设置光猫和路由，只要有一根网线，你想接啥设备都行。文章链接：弱电箱到客厅只有一根网线的解决方案: 交换机单线复用设置教程

而这篇的方法，是需要设置主路由或主光猫，顺便也了解一下各品牌IPTV功能。为了此文我加装了联通IPTV，每月加收10元呢，2年后才能取消。

降了联通IPTV我还有广电网络的IPTV（我2根光纤入户，装了两条宽带）

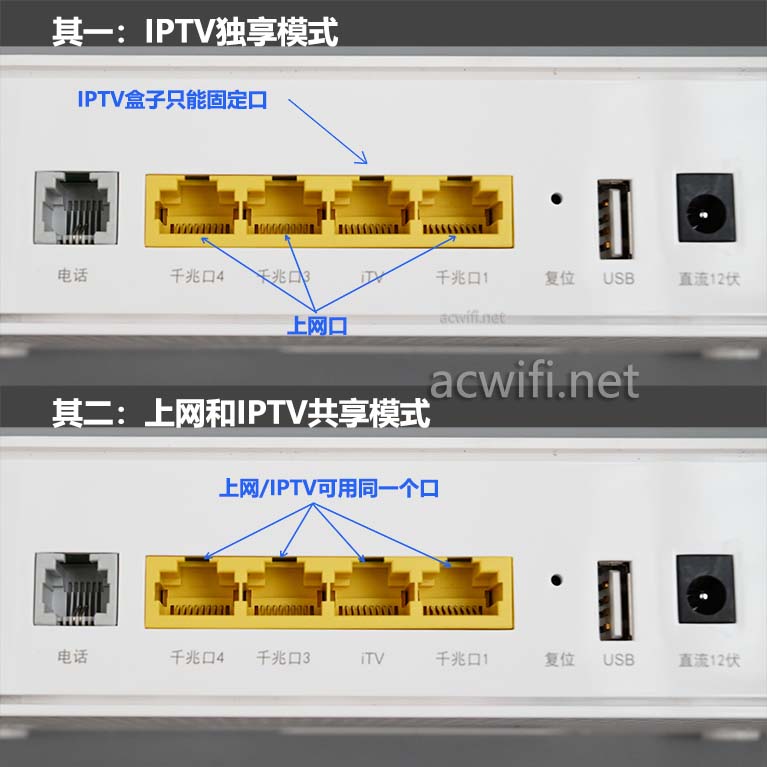

正好这两条不同的线路使用了不同的IPTV模式，如下图所示：

最简单的分辨方法是路由接网口1能不能上网，然后电视盒子去接网口1能不能看电视，两者都能，就是上网和IPTV共享模式，也就是光猫的网口已经设置成了复用口，我用的广电PTV就是这种。

如果电视盒子只能接iTV口或2号网口才能看，就是IPTV独享模式，我的联通IPTV就是。

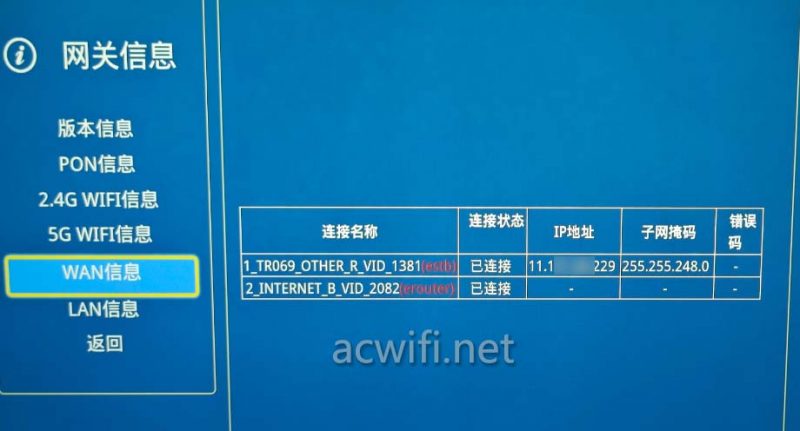

广电的电视盒子上面可以点进“网络设置”-“网关信息”-“WAN信息”，就可以查看到上网和TR069的VID信息：

在“网关维护”里还可以进行光锚LOID注册,什么原理呢？

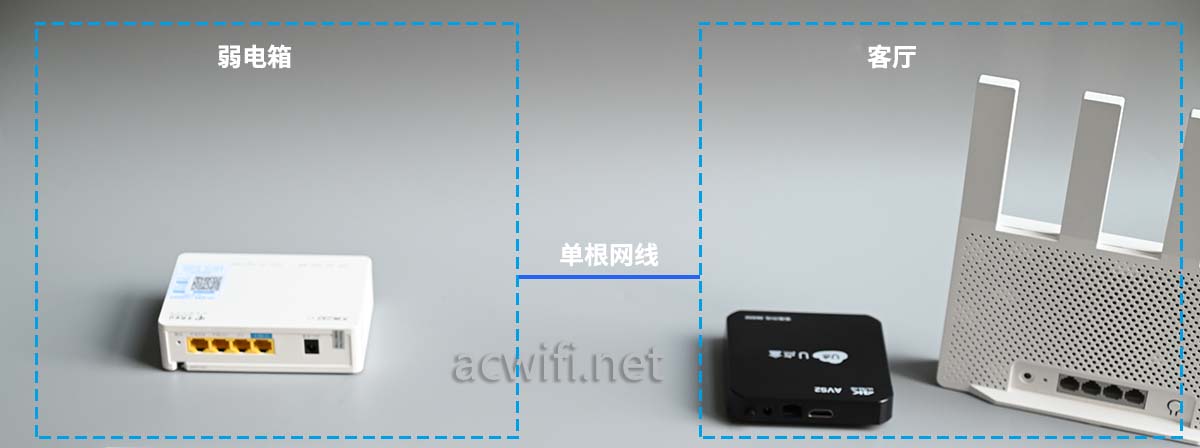

想要把主路由放在客厅，但客厅只有一根网线连接到弱电箱，同时还要接机顶盒看电视。怎么办呢？

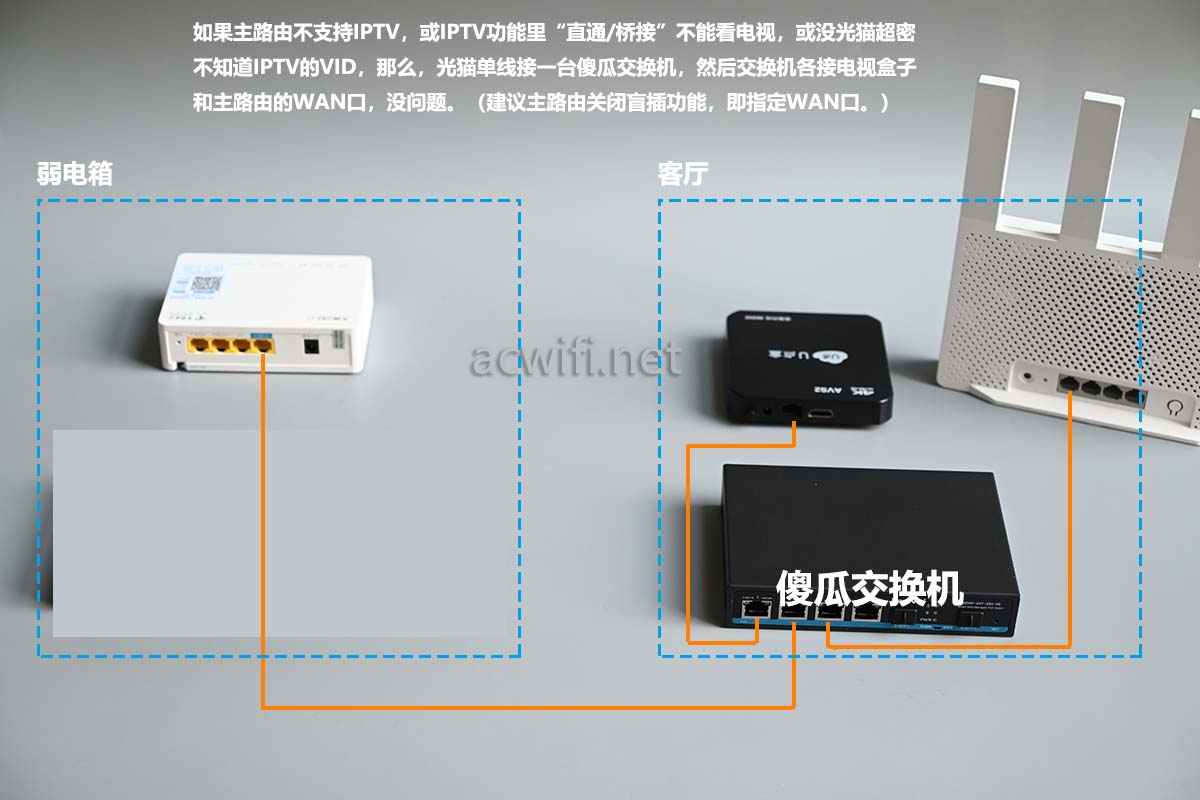

如果是上网和IPTV共享模式，这里只需要在客厅放一台傻瓜交换机就可以了，如下图所示：（实测过）

图例0-0

（以上的接线方式，建议把路由器的盲插功能关闭，也就是手动自定义WAN口。）

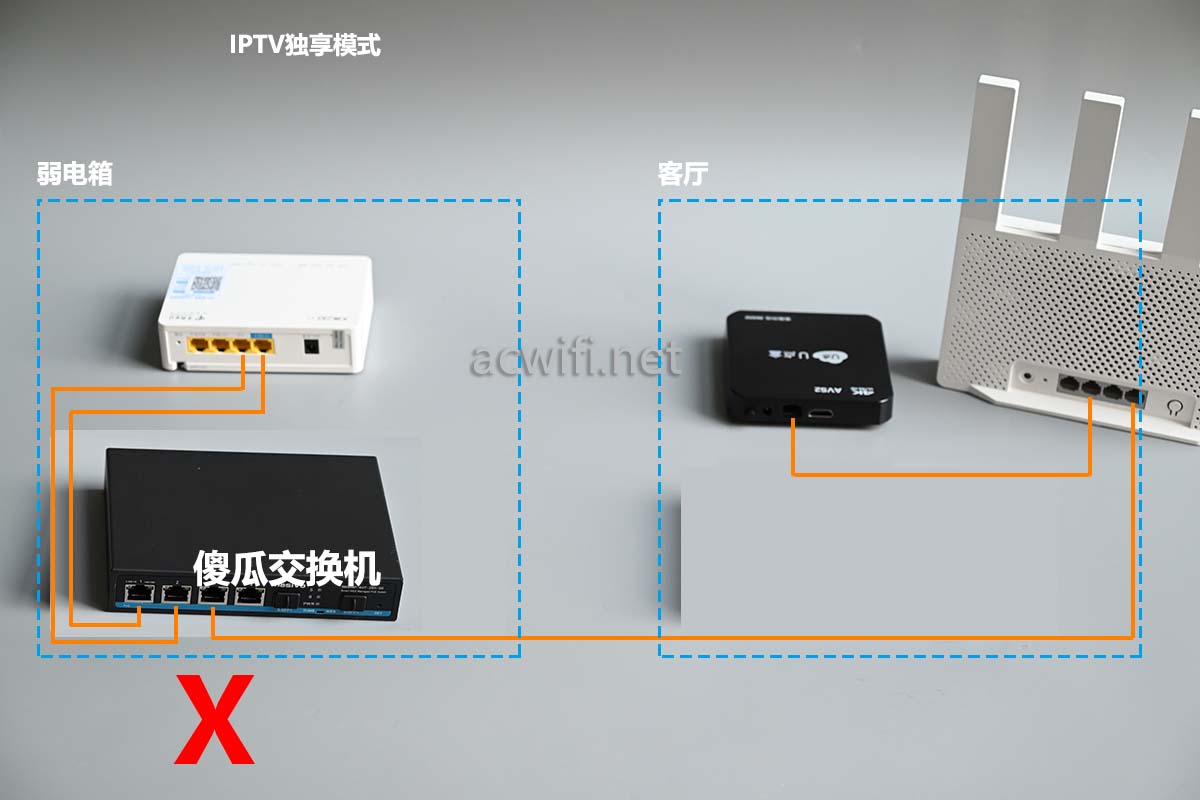

如果反过来，傻瓜交换机放弱电箱连接光猫独立的IPTV端口和上网口，行得通吗？不行，光猫的2个端口都接到傻瓜交换机上，会随机掉一个端口，路由也上不了网。可能跟光猫的网口保护机制有关，广电的光猫更严重，直接所有端口都关闭了，只能重启光猫。测试过的光猫还有中兴F7005TV3和F7615TV3，还有中兴F607Za和TEWA1108。如果可行，就不需要用到超密，可惜我手里的光猫都不行。你们可以一试。

一、如何把”IPTV独享””模式改为”上网/IPTV共享”模式

1、打电话给客服，叫改上网和IPTV单线复用。

这方法最简单，自己不需要设置，打个电话就行，后台帮你改好。

2、自己去光猫里设置

这个方法，条件是需要有超级密码。我的联通宽带，运维帮我换了一只旧光猫：中兴F607Za，只有2个千兆口。为什么换？因为初装送的猫坏了。

用联通默认超密（CUAdmin）进不去，幸好这猫开了telnet，进去把user提权（sendcmd 1 DB set DevAuthInfo 1 Level 1，记得要 sendcmd 1 DB save）。然后在浏览器输入192.168.1.1/cu.html，就可以用光猫底部的普通用户user和密码登录管理后台了。

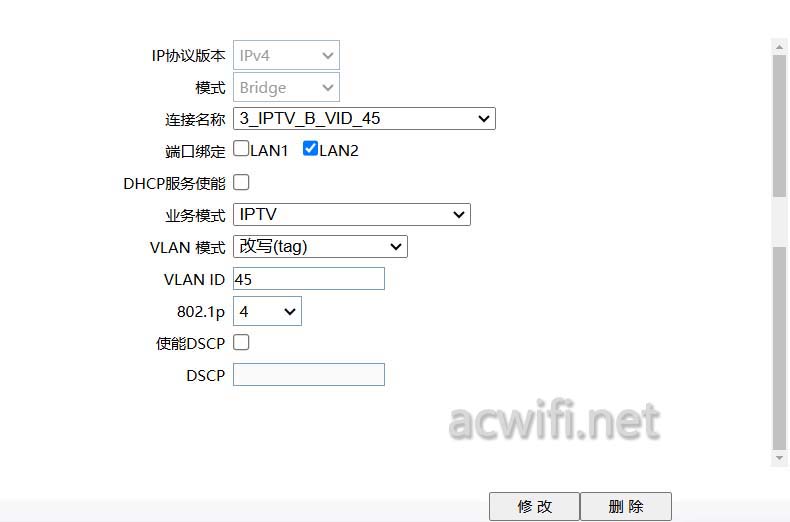

发下的IPTV配置：

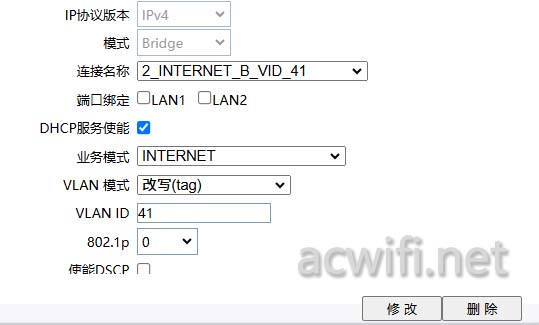

IPTV的VLAN ID是45，听说广东联通都是这个值。上网的VLAN ID是41：

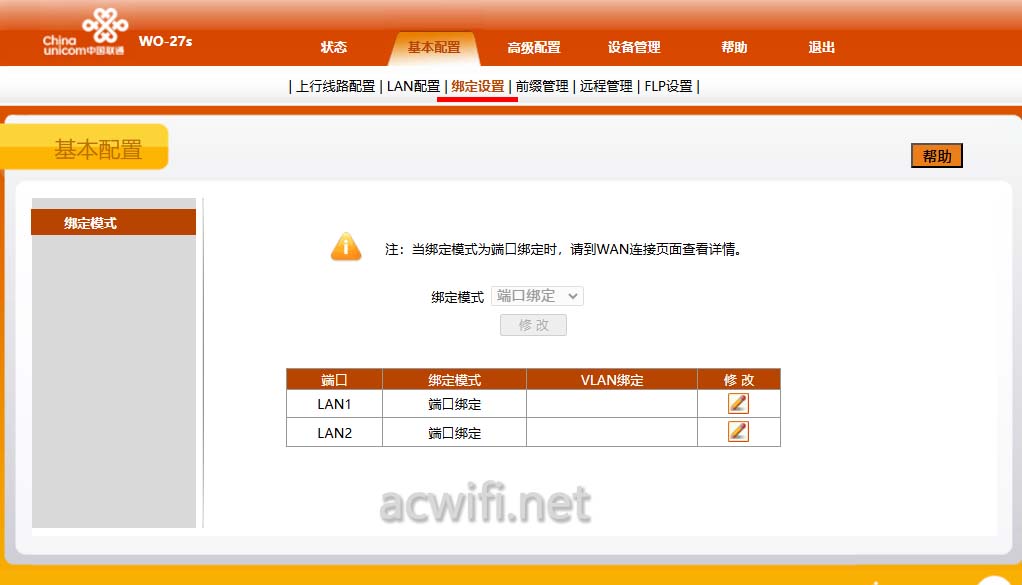

在”基本配置”里的”绑定设置”里面（不同光猫菜单位置和名称可能不同）：

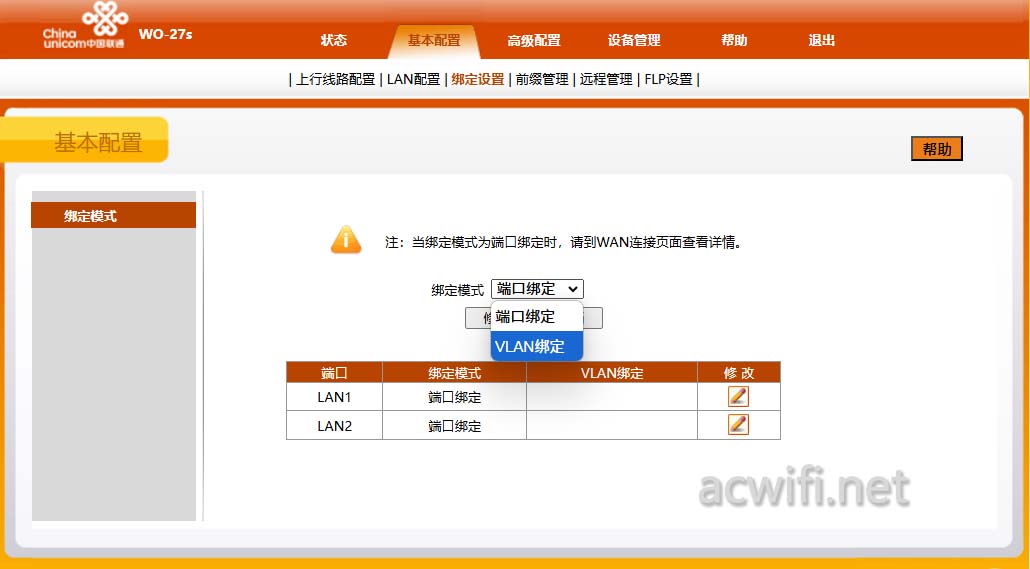

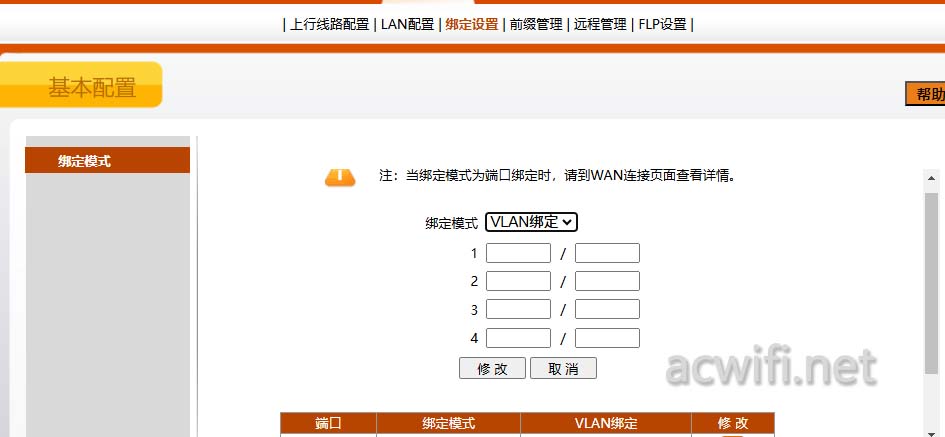

如果把1号口做复合口，就在LAN1后面点”修改”，然后把绑定模式改为”VLAN绑定”：

然后显示这个列表：

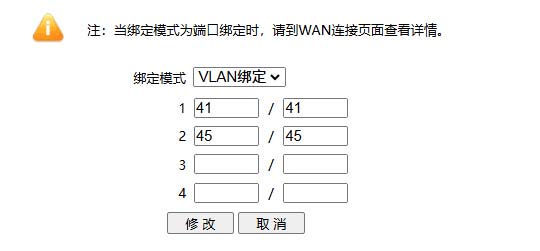

把前面查到的VLAN ID填进去就行，左右都填一样的。上网的VLAN ID是41就填41/41，然后第二行填IPTV的，也就是45/45，如下图：

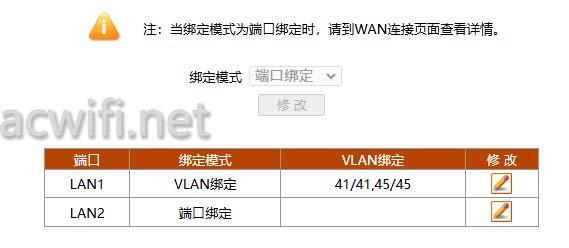

点”修改”后就完成了：

只要这个1号网口接到主路由的WAN口就行，然后在主路由设置IPTV功能。后面针对不同的品牌路由器做具体的设置，根据你使用的品牌，定位到对应的内容阅读就行。

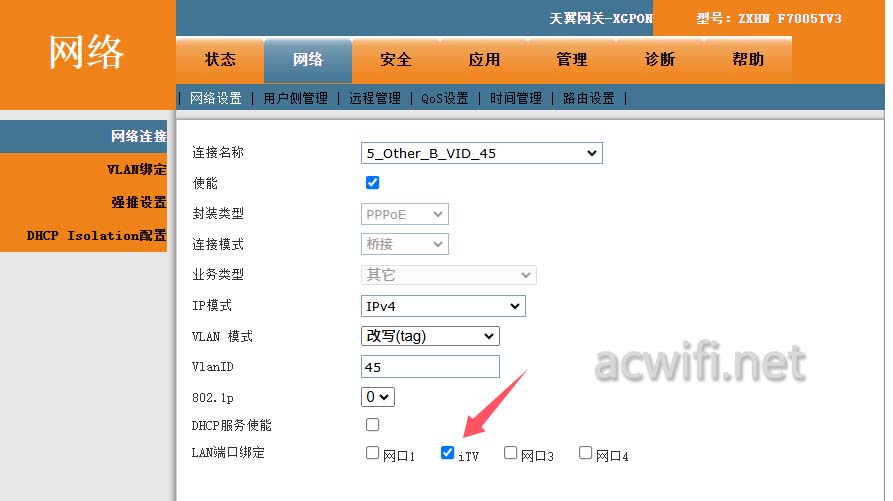

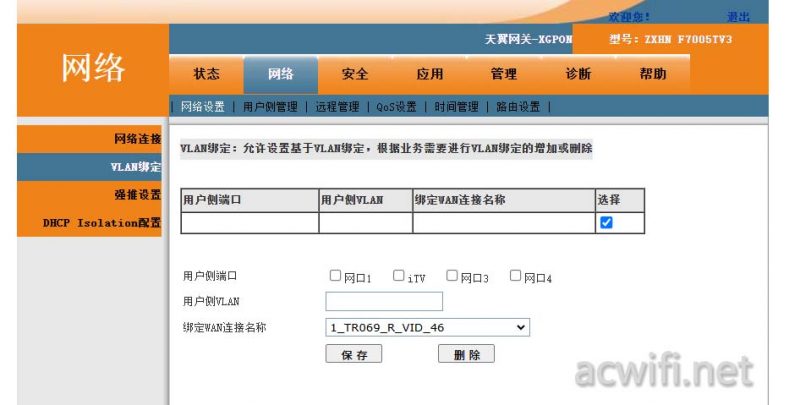

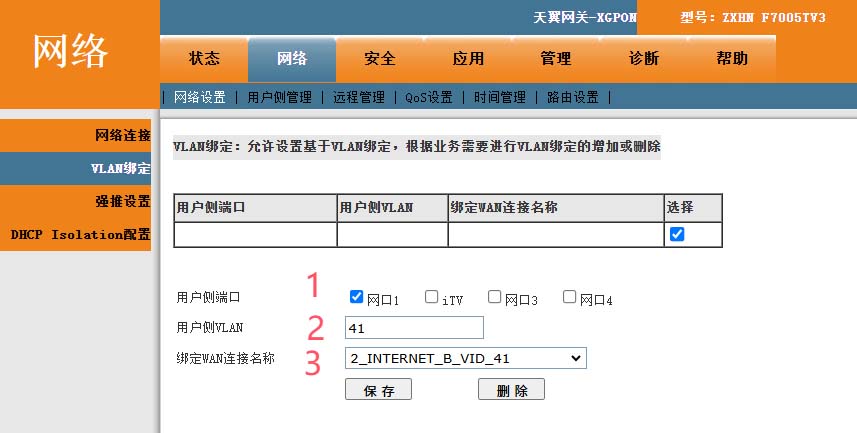

用中兴F7005TV3做端口绑定设置看看。这个设置在“网络”-‘网络设置’-“VLAN绑定”里面，如下图：

然后选择需做复用的端口，比如1号口，上网的VID是41就填41，之后选择上网的那个连接，如下图：

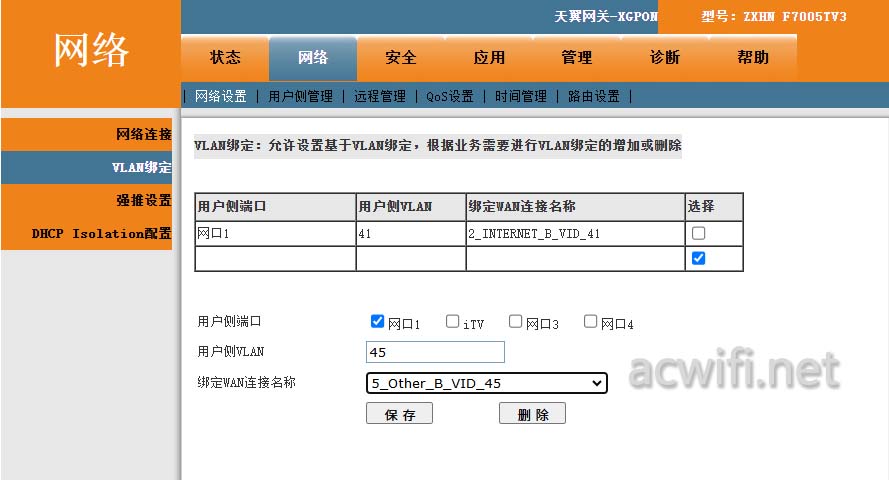

前面点保存之后，接着又选择网口1，填上IPTV的VID，再选择IPTV的连接，最后点保存。

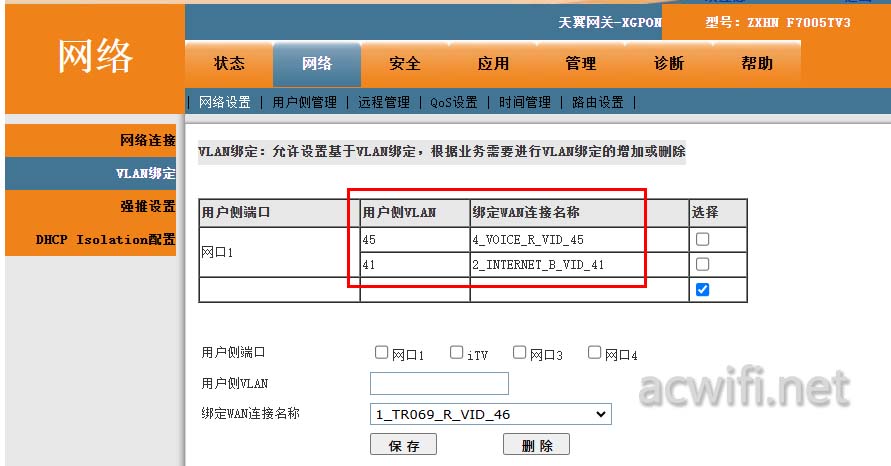

最终显示网口1里绑了2个VLAN：

完成。至于上网和IPTV连接里的端口绑定，勾选也全部取消勾选，都是一样的结果，没有影响。

以下对联通IPTV的设置，均是以上已经在光猫设置好端口VLAN绑定的。

二、小米IPTV的设置教程

实测的无线路由器是小米BE6500。

1、广电网络IPTV实测。

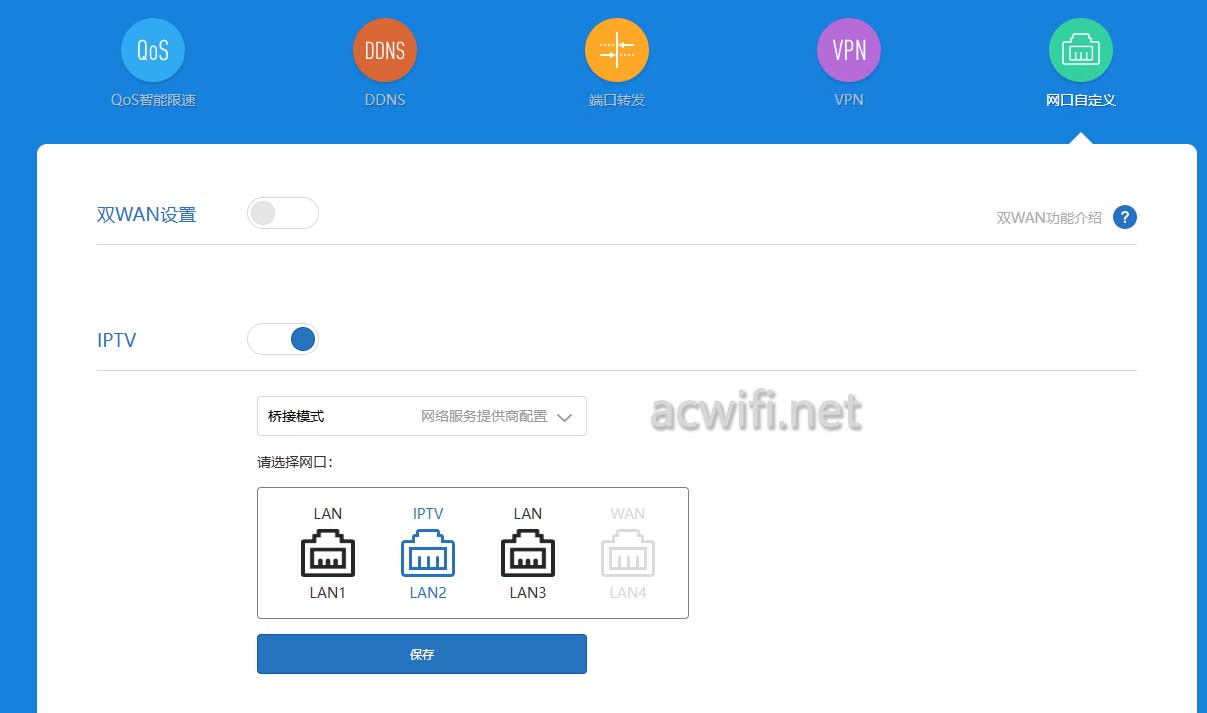

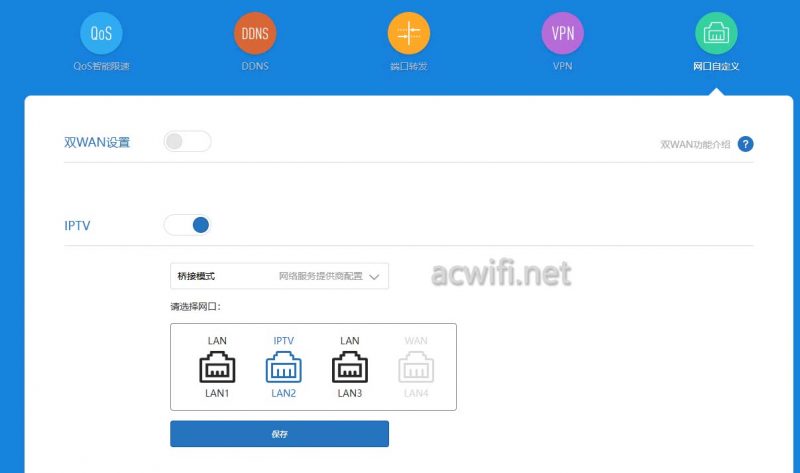

在小米路由系统里面的”高级设置“-“网口自定义”-“IPTV”，开启选项后，选择“桥接模式“，保存之后要重启路由器，等于重启接口，否则画面定格。如果选择自定义填上IPTV的VID，播放不了。我用的广电网络是这样，不代表所有。

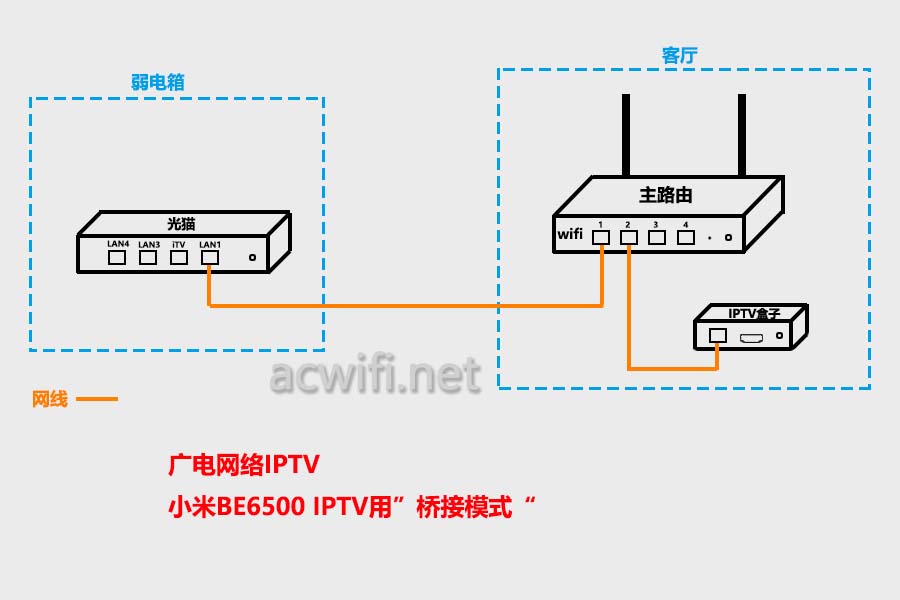

各设备连接示意图如下：

要注意一点，小米MESH组网后的子路由是不支持IPTV 设置。不知为何小米没做。

2、联通IPTV实测。

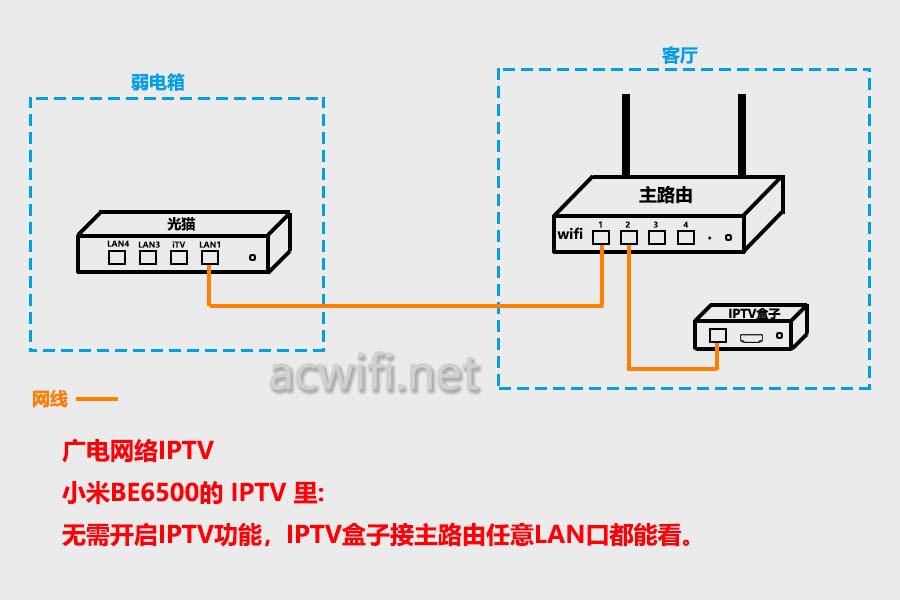

小米BE6500无线路由器的IPTV不需要开启，随便插哪个LAN口都可以看电视，连接示意图如下：

三、TP-LINK的IPTV的设置教程

实测的路由器型号是TL-7DR7260

1、广电网络IPTV实测。

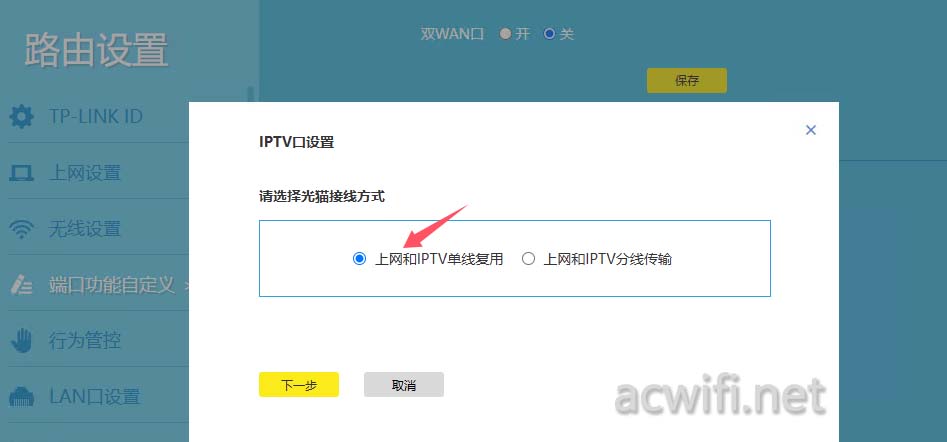

在端口功能自这义里面，开启IPTV功能，在弹窗里选择“上网和IPTV单线复用”:

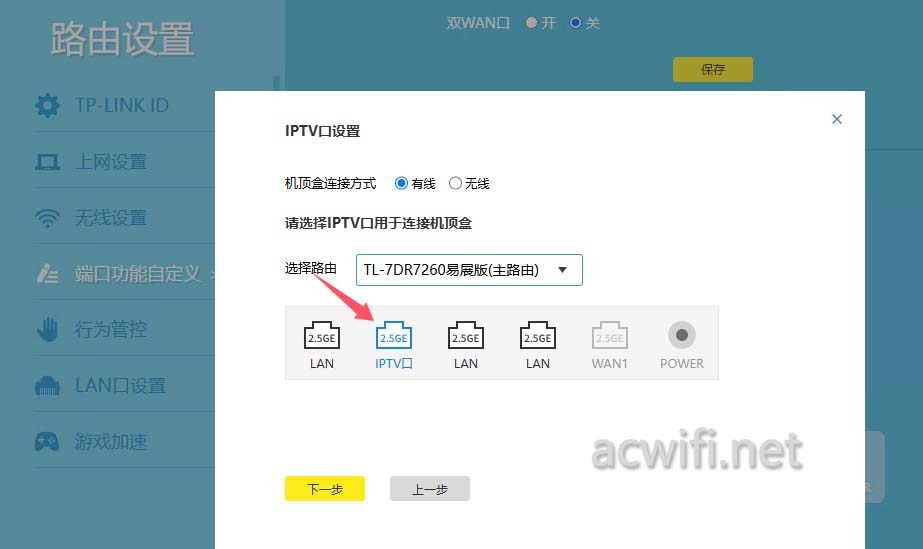

机顶盒连接方式为“有线”，接着手动选择使用哪个网口来接IPTV盒子：

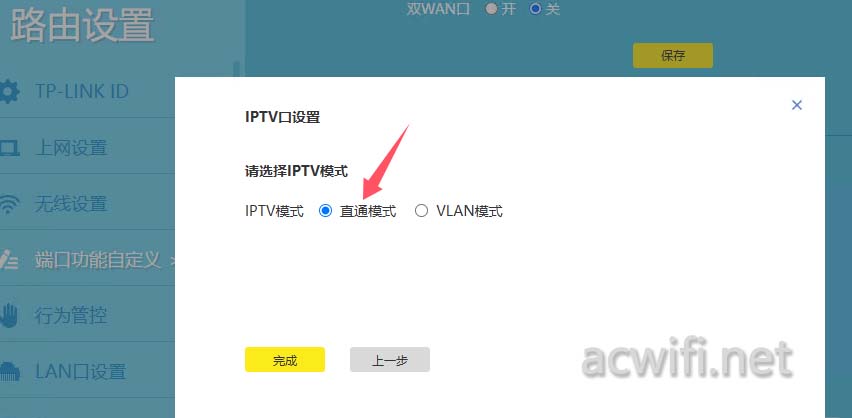

最后选择IPTV模式为“直通模式”：（跟前面小米用的桥接模式是一个意思。）

再点“完成”，最后点“保存”即可。马上就可以看见画面，不需要重启路由器。（如果电视画面不动，重启路由器即可。）

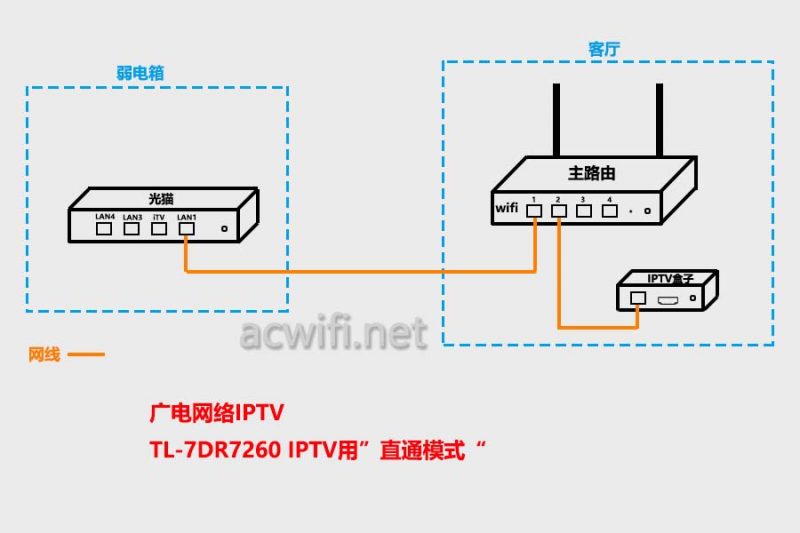

设备连接示意图如下：

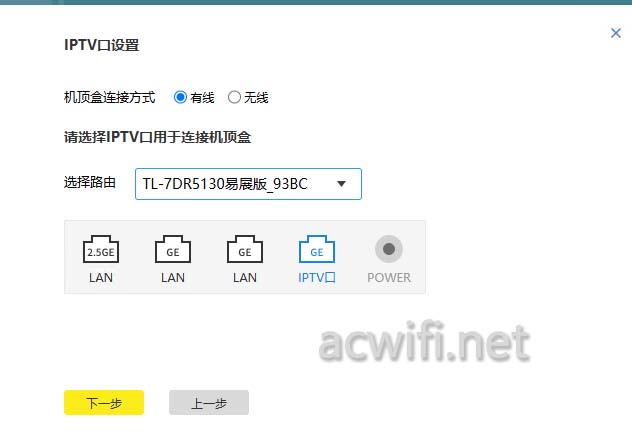

TP的IPTV可以对MESH组网后的子路由使用ITPV，比如上面的第二个步骤就可以选择子路由，比如我用已经易展组网的7DR5130:

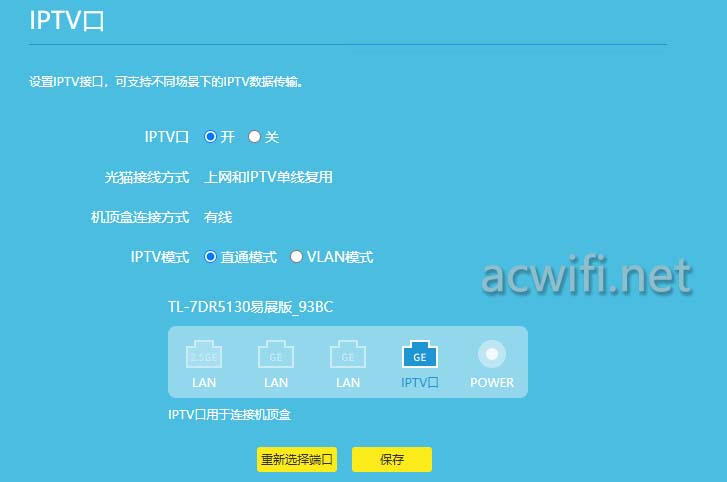

设置完是这样的：

完置完之后，需要把主路由重启一下，如果设置完能看没问题，就不需要重启主路由（我这需要）。子路由是无线组网也行吗？可以，实测过了。

2、联通IPTV实测。

7DR7260路由器的IPTV不需要开启，随便插哪个LAN口都可以看电视，连接示意图如下：

四、华为路由的IPTV的设置教程

实测的路由器型号是华为BE7 Pro

1、广电网络IPTV实测。

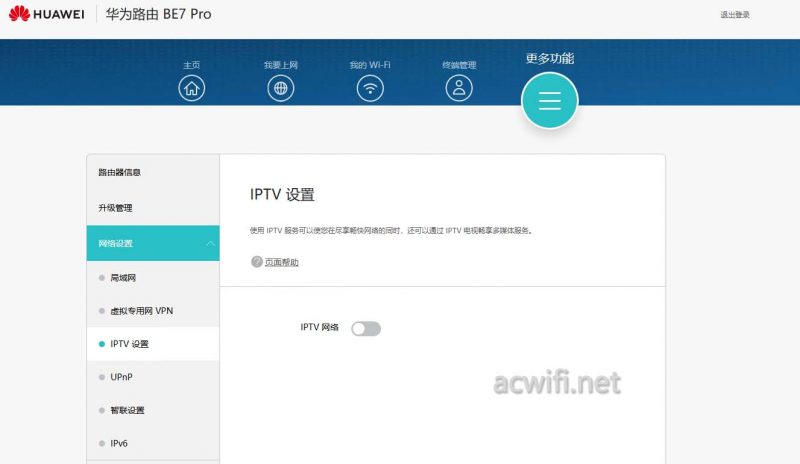

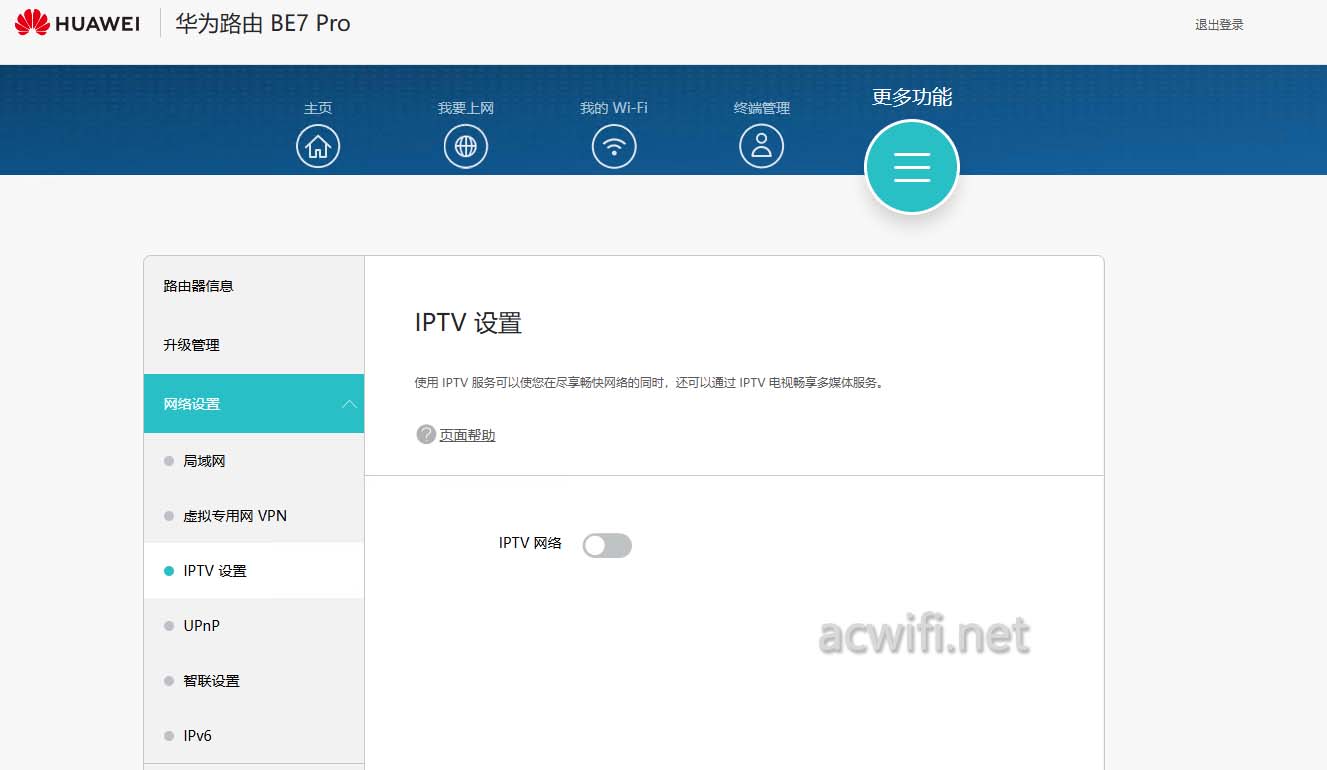

华为的IPTV设置在“更多功能”-“网络设置”里：

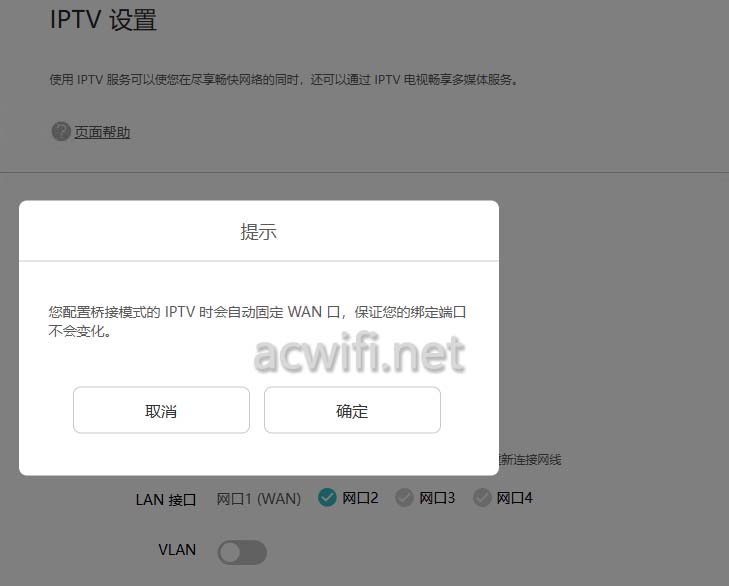

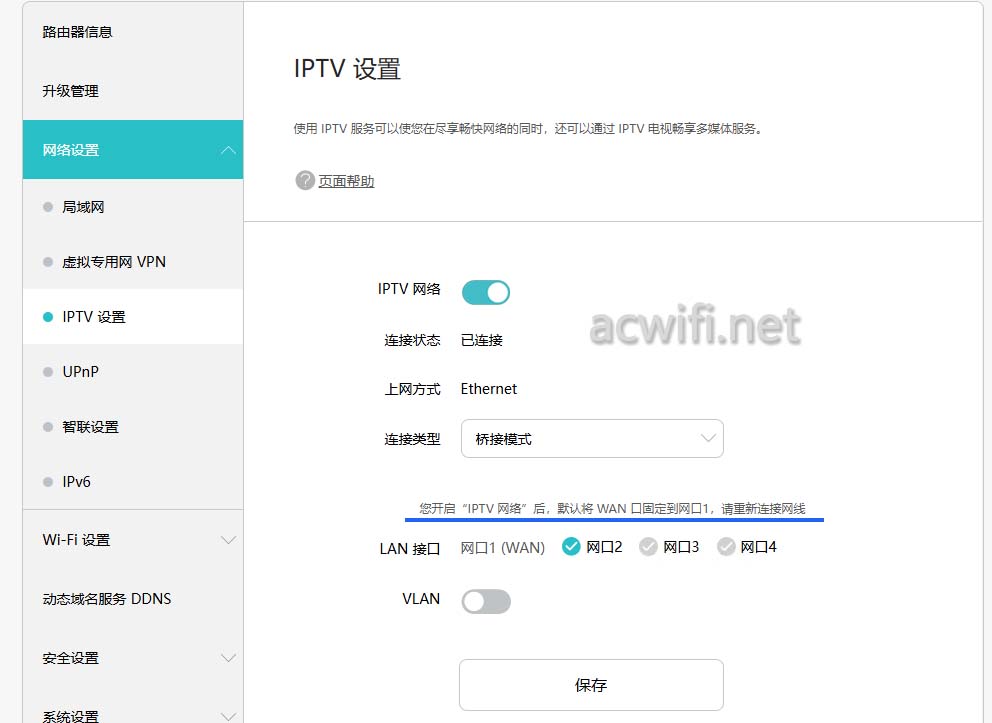

开启IPTV功能，在选项中会有一行说明：“您开启“IPTV 网络”后，默认将 WAN 口固定到网口1，请重新连接网线”。这个等于是关闭了盲插功能，且系统固定WAN口在1号号。

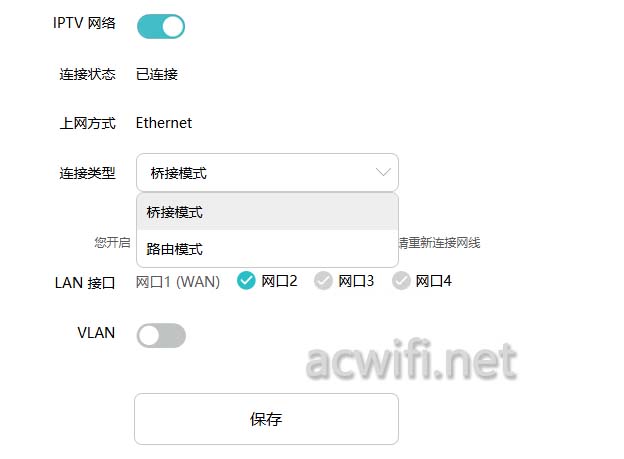

有两个模式可以选择，但我广电是用桥接模式，然后手动选择一个网口作为连接IPTV盒子的网口：

点确定之后，它会重启接口，你就不需要重启路由器了。

华为BE7 Pro的设备连接示意图：

华为路由不支持子路由设置IPTV，只有华为子母路由套装里的子路由才可以设置IPTV。

以下华为官方对IPTV配置的几点说明：

设置前须知
请将路由器升级至最新版本。
IPTV 功能需要用网线连接机顶盒或光猫使用，无法用 Wi-Fi 实现 IPTV 功能。
请先咨询运营商是否支持 IPTV 业务以及 IPTV 功能应配置为路由模式还是桥接模式（桥接模式请和运营商确认是否需要配置 VLAN，如需配置 VLAN，请询问运营商 VLAN ID 和 802.1p）。

路由模式适合 IP 混合的场景（即光猫所有LAN口同时支持IPTV和Internet业务），此应用场景较少；桥接模式需要绑定 LAN 口，适用场景更多。如果无法自行配置成功，请联系运营商装维人员。
中继、桥接、智联组网模式下的副路由是否支持 IPTV 功能取决于主路由的设置。主路由的IPTV连接类型处于路由模式时，中继、桥接、智联组网模式下的副路由支持 IPTV及上网业务；主路由的IPTV连接类型处于桥接模式时，副路由的上网方式需设置为桥接模式，使用网线将副路由的 WAN 口连接到主路由器的 IPTV 口（IPTV 设置页面选定的 LAN 网口），副路由可以使用 IPTV 业务，上网业务不可使用。
部分套装路由器的子路由不支持 IPTV 功能。
设置 IPTV 功能对网速分流及网速占用几乎无影响。

2、联通IPTV实测。

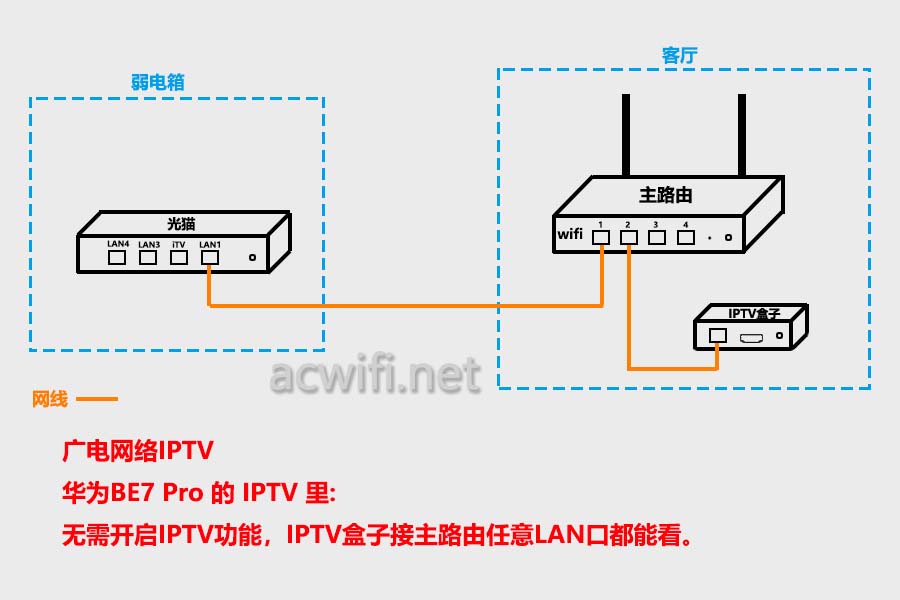

华为BE7 Pro的IPTV不需要开启，随便插哪个LAN口都可以看电视，连接示意图如下：

五、中兴路由器的IPTV的设置教程

实测的路由器型号是华中兴BE7200 Pro+，版本号是V1.0.0.4B8.8000，这个版本的内容更新挺多的，比如任意LAN都能做WAN、支持NAT66、IPv6防火墙独立开关、支持中兴路由器组网场景下的IPTV功能。中兴的固件更新每次都实实在在的。

BE7200Pro+版本更新说明：
1.青少年模式支持蛋仔派对
2.任意LAN口可以选用为WAN口
3.支持NAT66功能
4.APP展示设备的MLO接入方式
5.支持自定义Hosts
6.交换机下挂设备可以识别管理
7.支持中兴路由器组网场景下的IPTV功能
8.组网场景下的WiFi定时功能
9.支持组网场景下隐藏SSID功能同步到副路由
10.青少年模式&WEB上的URL过滤支持模糊匹配
11.青少年上网时长规则调整
12.IPv6状态防火墙增加独立开关功能
13.IPv6功能菜单优化
14.静态地址绑定支持新增自定义网关
15.增加备用DNS
16.DMZ与端口转发的设备选择方式优化
17.samba访问路径优化
18.已知故障优化
【注】：新版本IPTV进行升级，原有配置会被重置。升级前提醒您记录原有配置，升级后需重新设置IPTV功能。

1、广电网络IPTV实测。

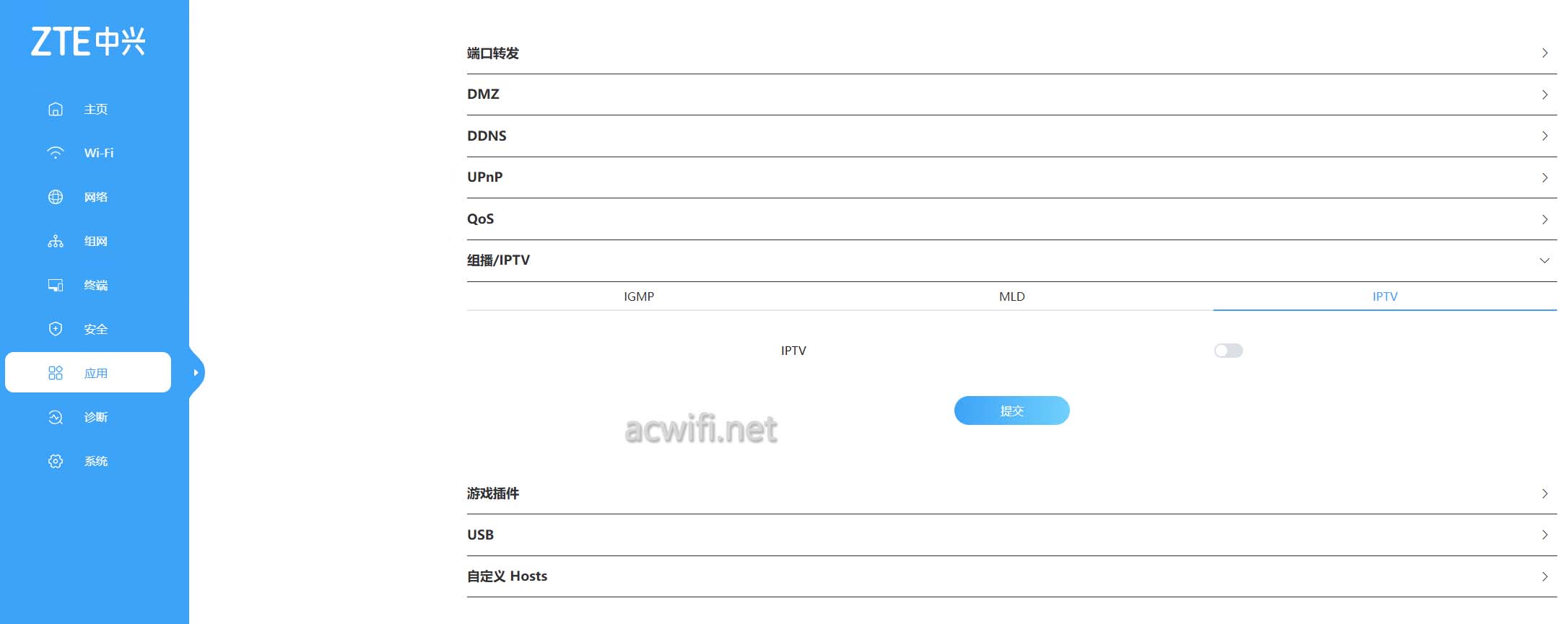

中兴的IPTV功能在“应用”-“组播/IPTV”里面

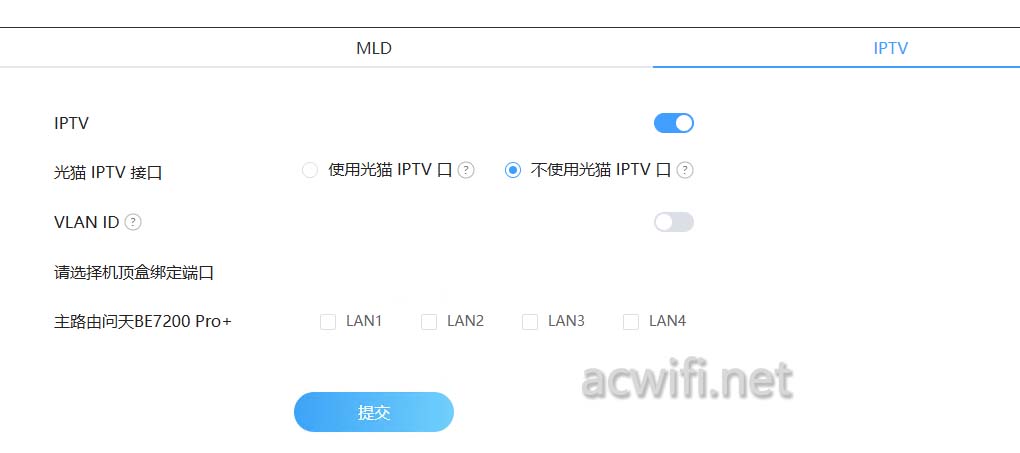

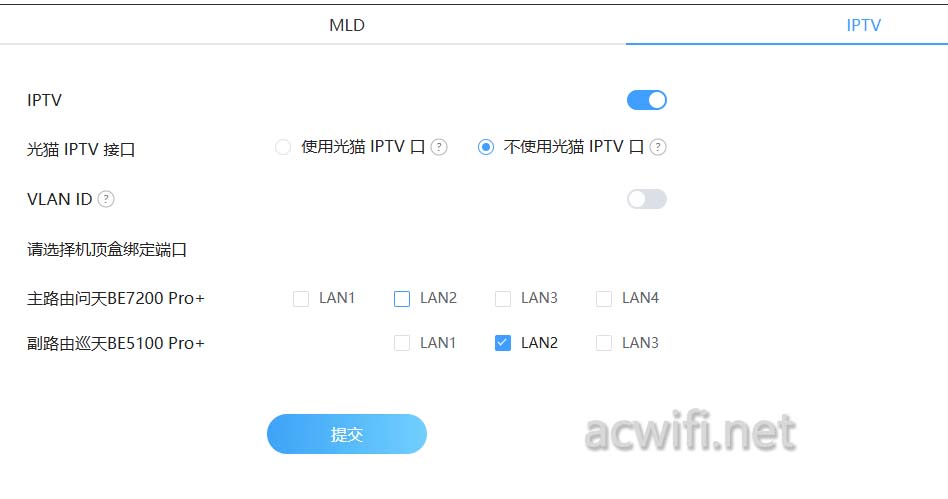

开启之后的选项：

我把光猫IPTV接口的两个类型说明都列出来：

使用光猫 IPTV 接口：除上网业务外，需要单独连接主路由 IPTV 上联口和光猫 IPTV 口，主路由 IPTV 上联口为 LAN1。

不使用光猫 IPTV 接口：单线复用，只需一根网线连接主路由 WAN 口和光猫 LAN 口，同时实现 IPTV 业务与上网业务，联系运营商进行光猫 LAN 口的 VLAN 绑定设置。

注意：IPTV 功能仅支持主 WAN 的 IPTV 设置，如果您设置了双 WAN，请选择需要使用 IPTV 功能的运营商网络作为主 WAN。

“使用光猫IPTV口”就是IPTV独享模式”，不使用光猫IPTV口就是上网/IPTV共享模式。

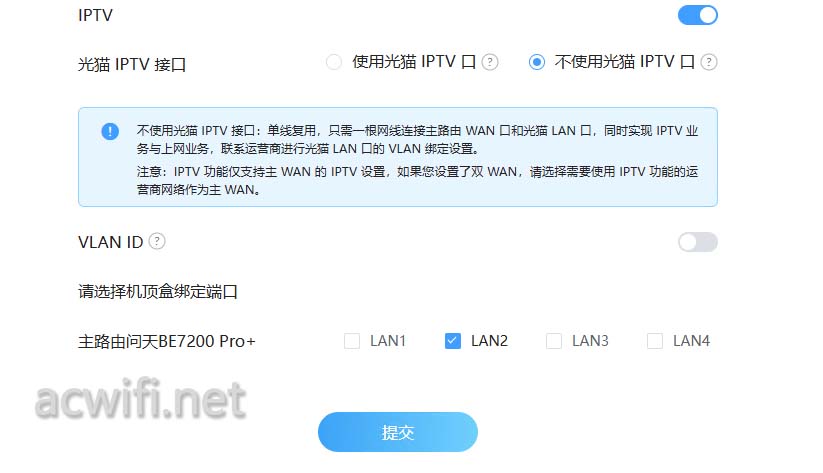

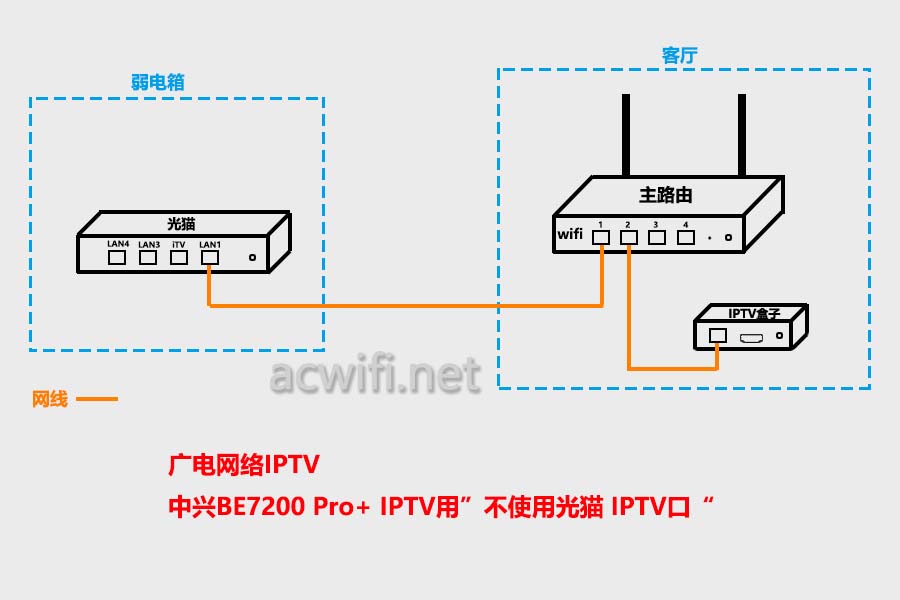

所以我选择了“不使用光猫IPTV口”，然后自己选择一个网口作为连接IPTV盒子的网口。设置完不需要重启路由。
