水星SE106 Pro拆机2.5G网管交换机

不建议用百度搜索,垃圾内容和广告多,可用bing、sogou、google

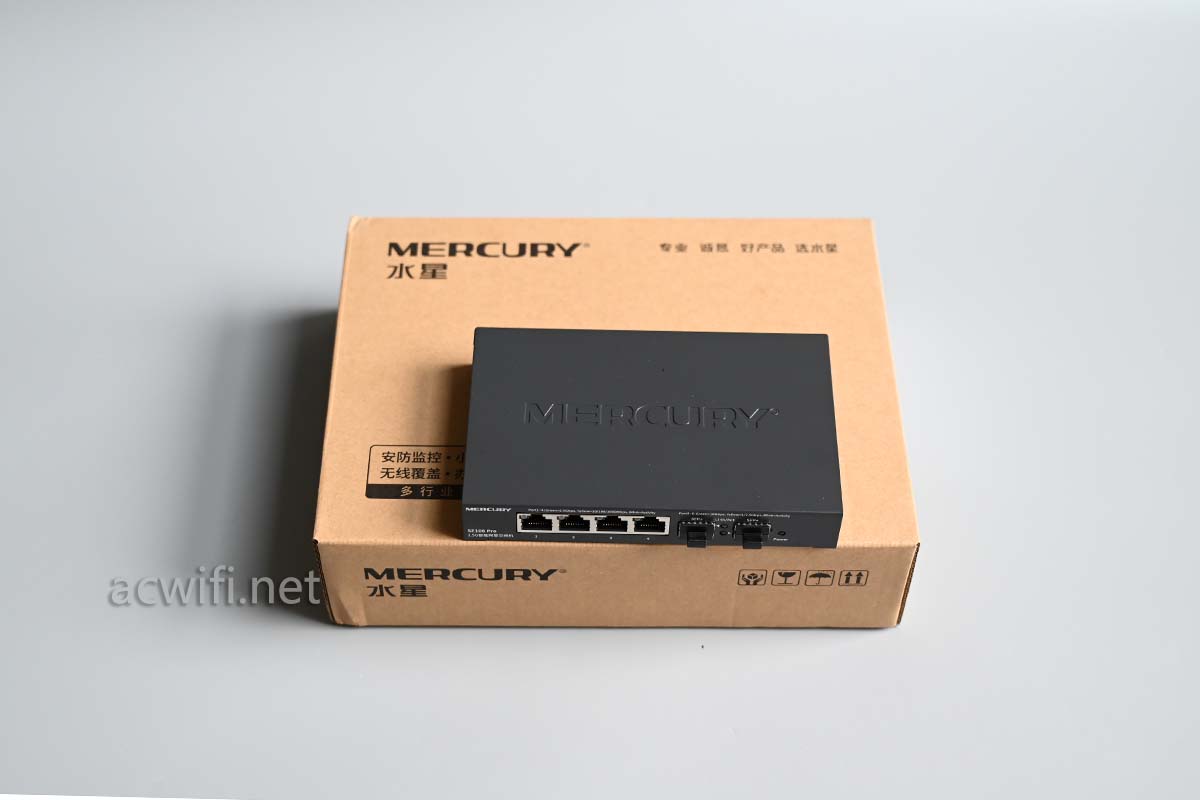

水星SE106 Pro的外包装如下:

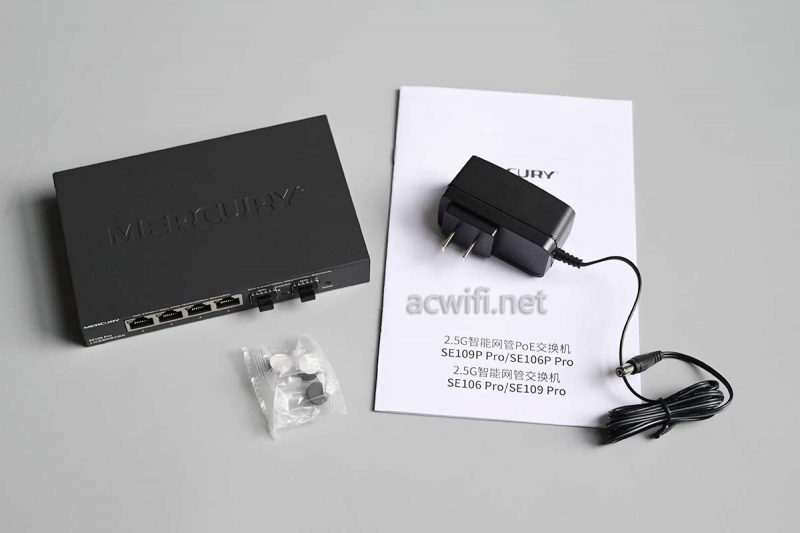

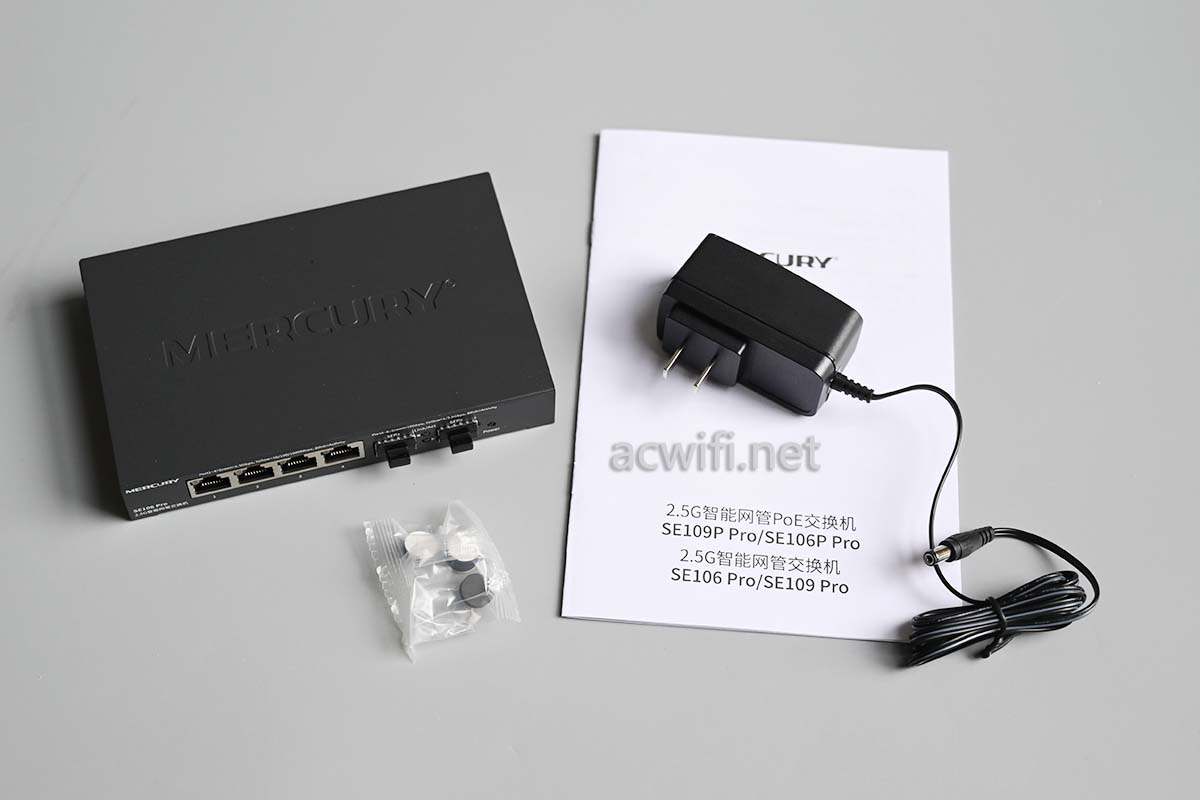

机身和配件:

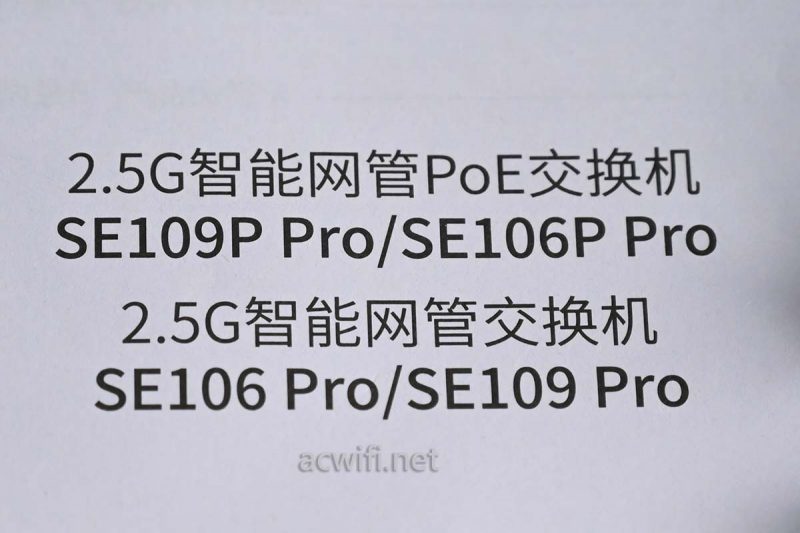

说明书上有SE109 Pro的型号,但现在没得卖。

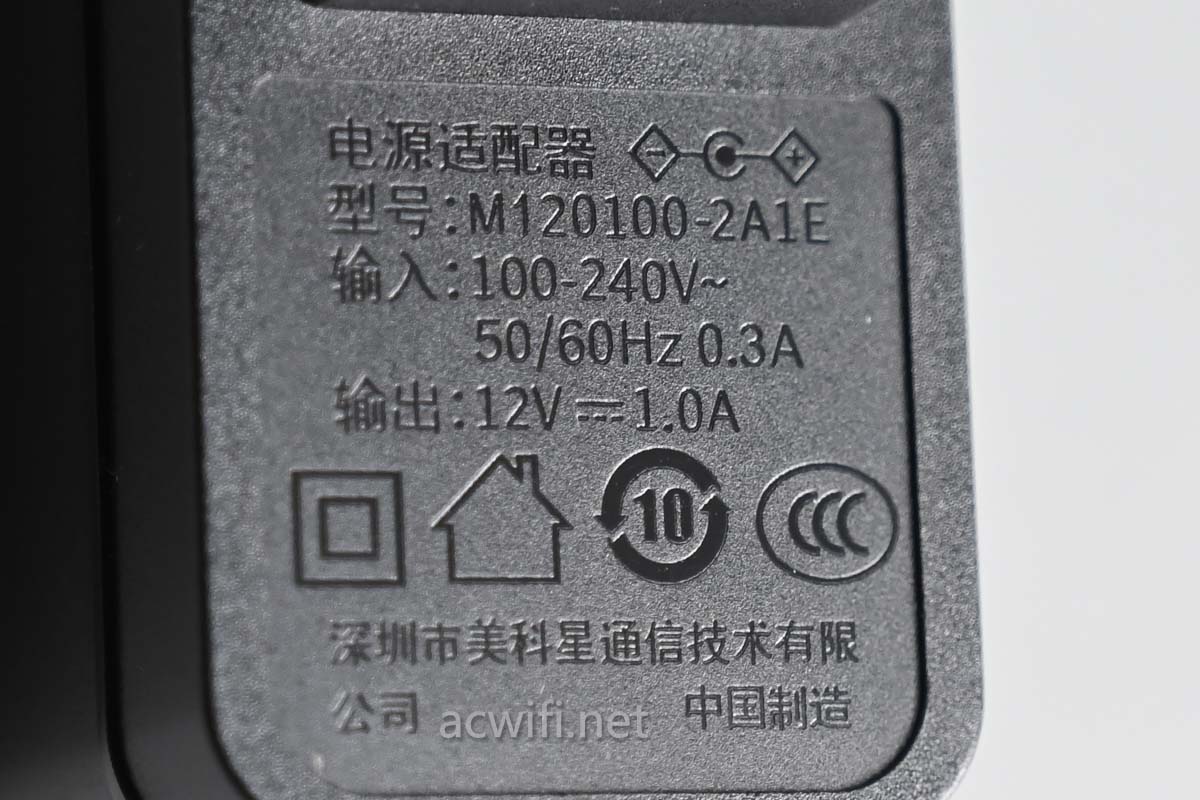

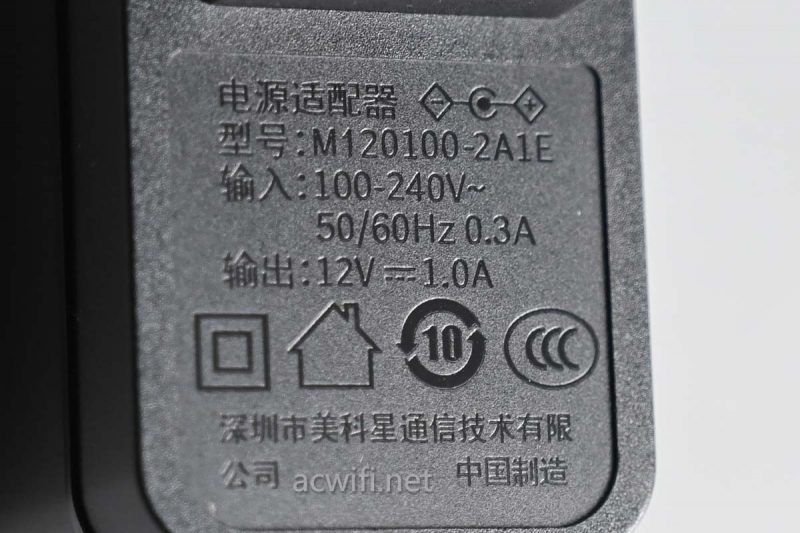

水星自己的电源(美科星),电源输出规格是12发/1A,实测待机功率为1.3W,插2个.5G网口时的待机功率为2.8W。功耗比8+1的2.5G交换机低许多。

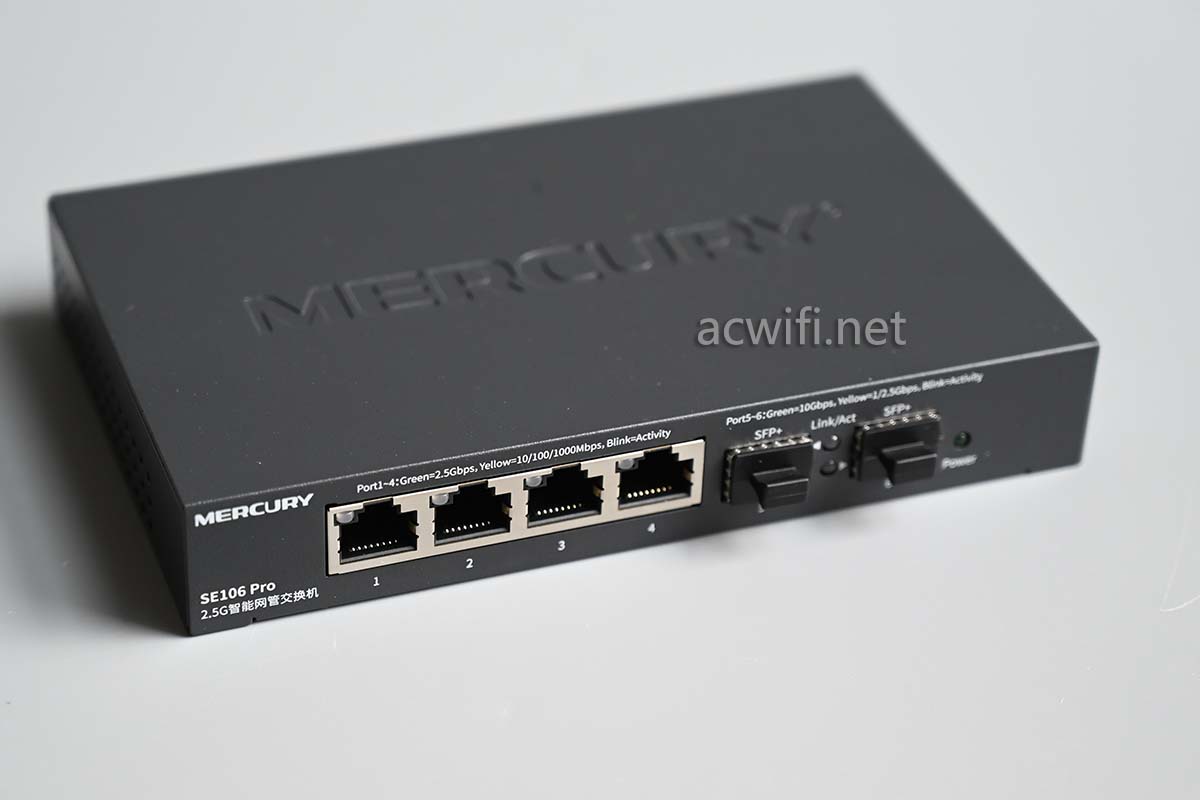

4个2.5G口,2个10G光口:

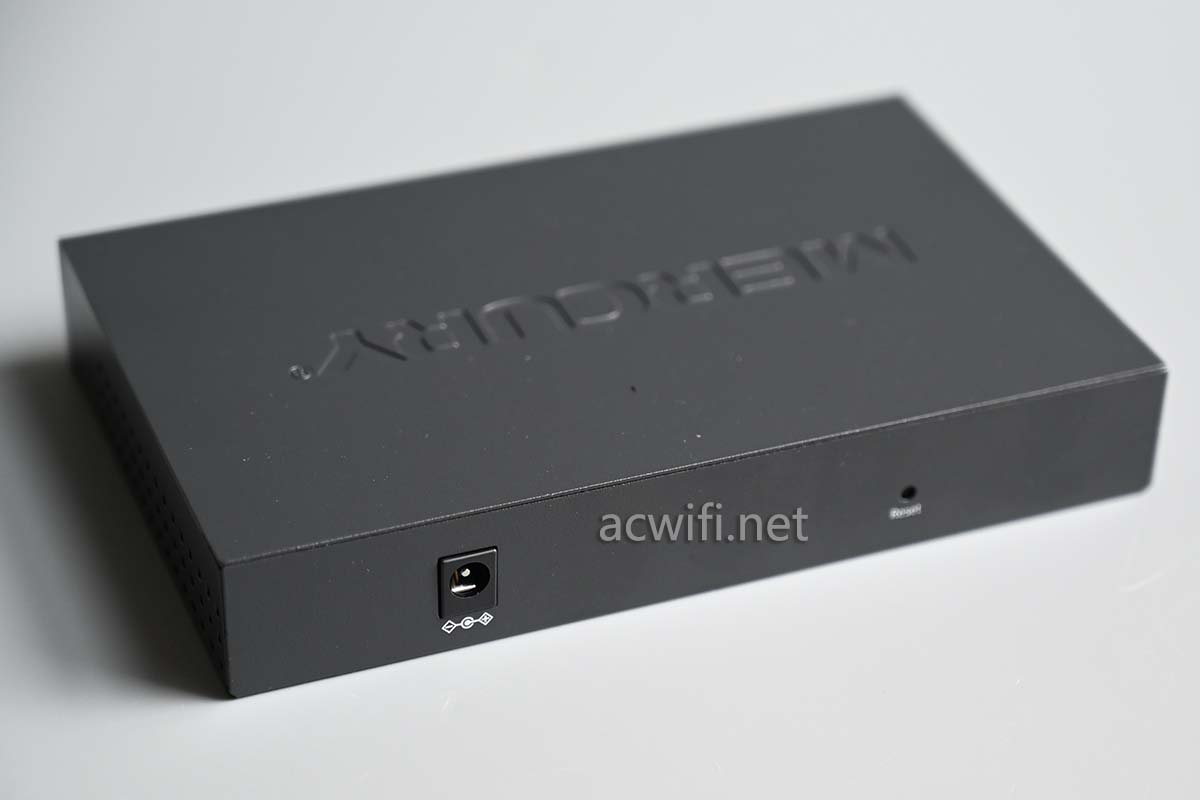

电源接口和RESET键在机身背面:

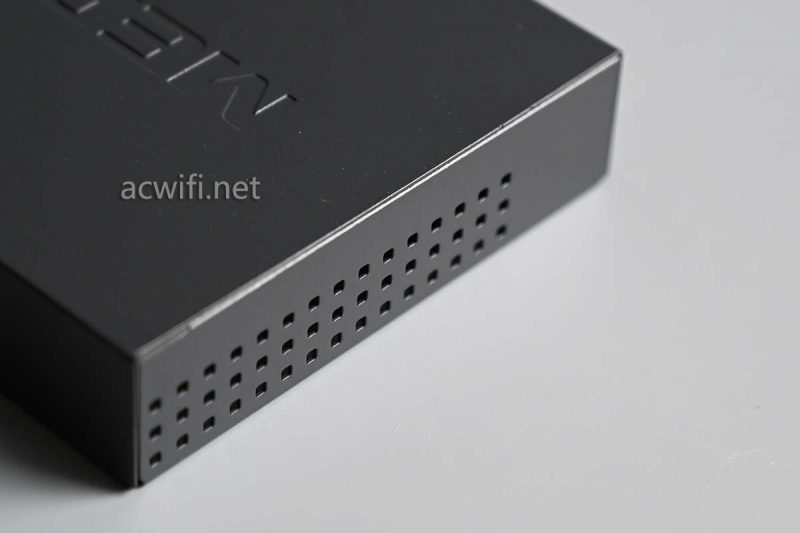

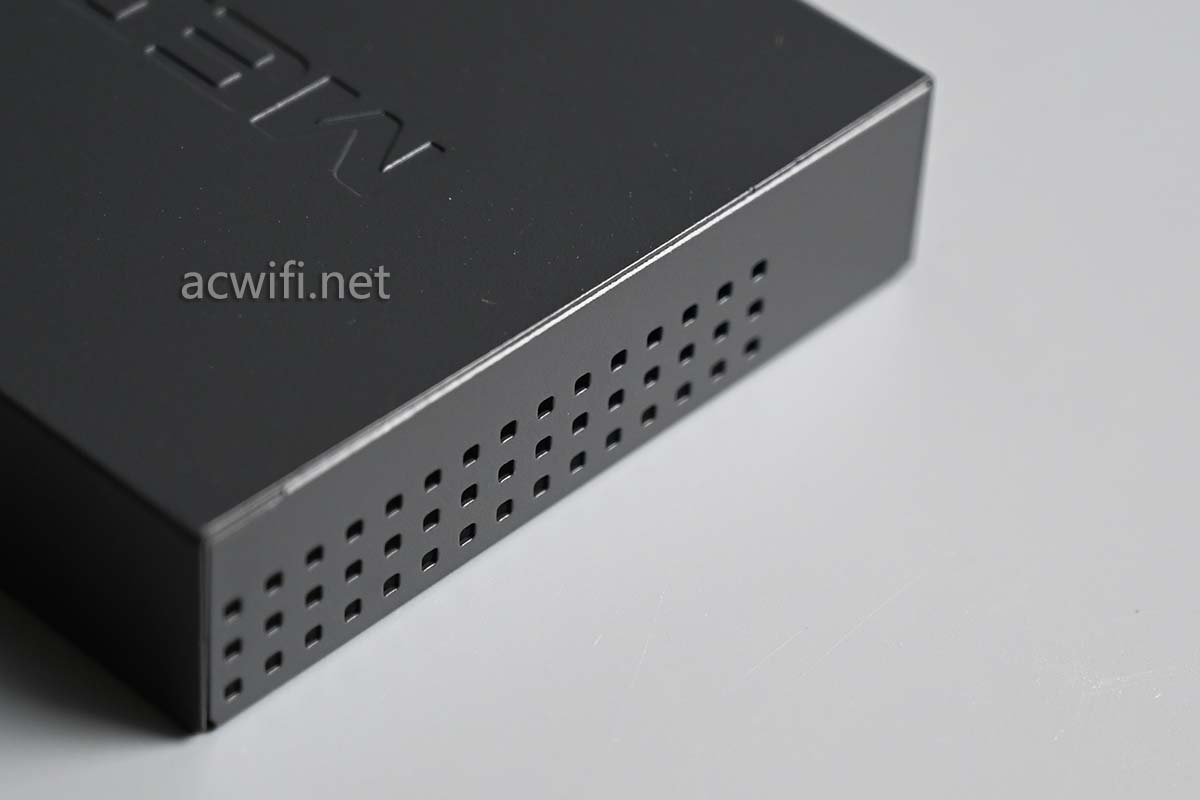

两侧透气孔:

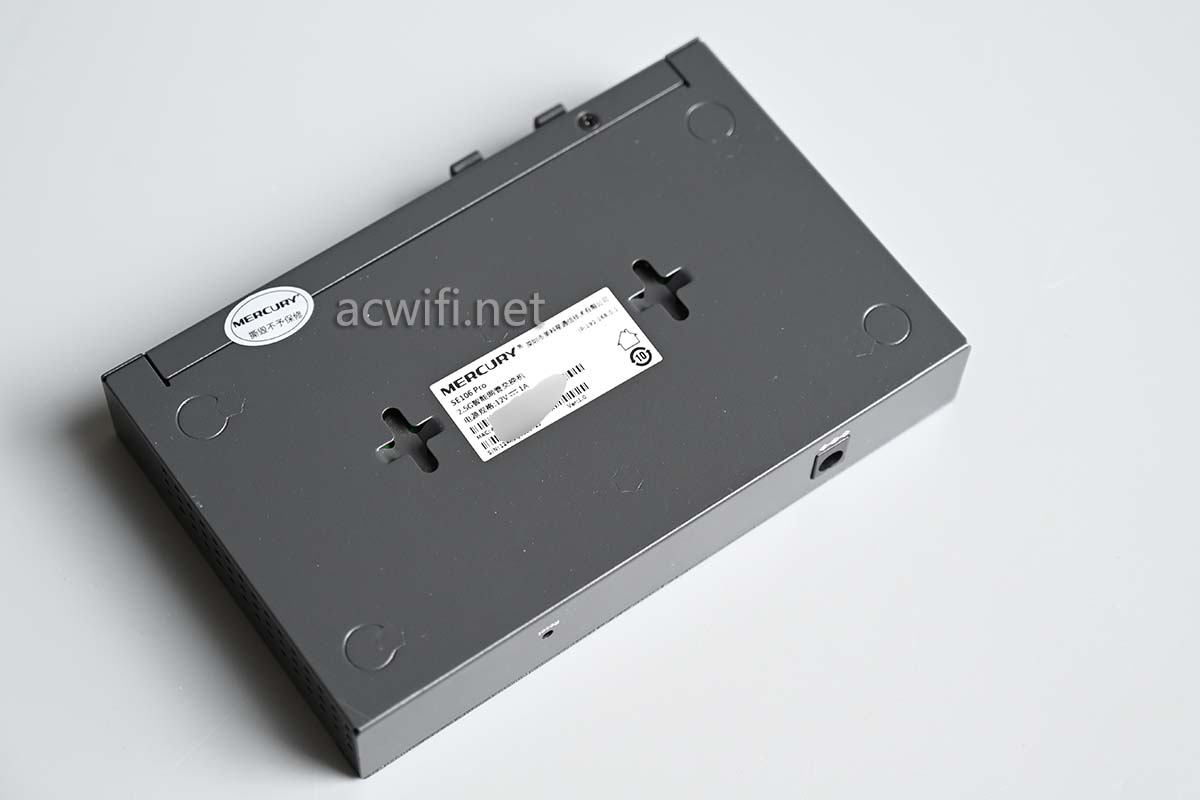

机身底部:

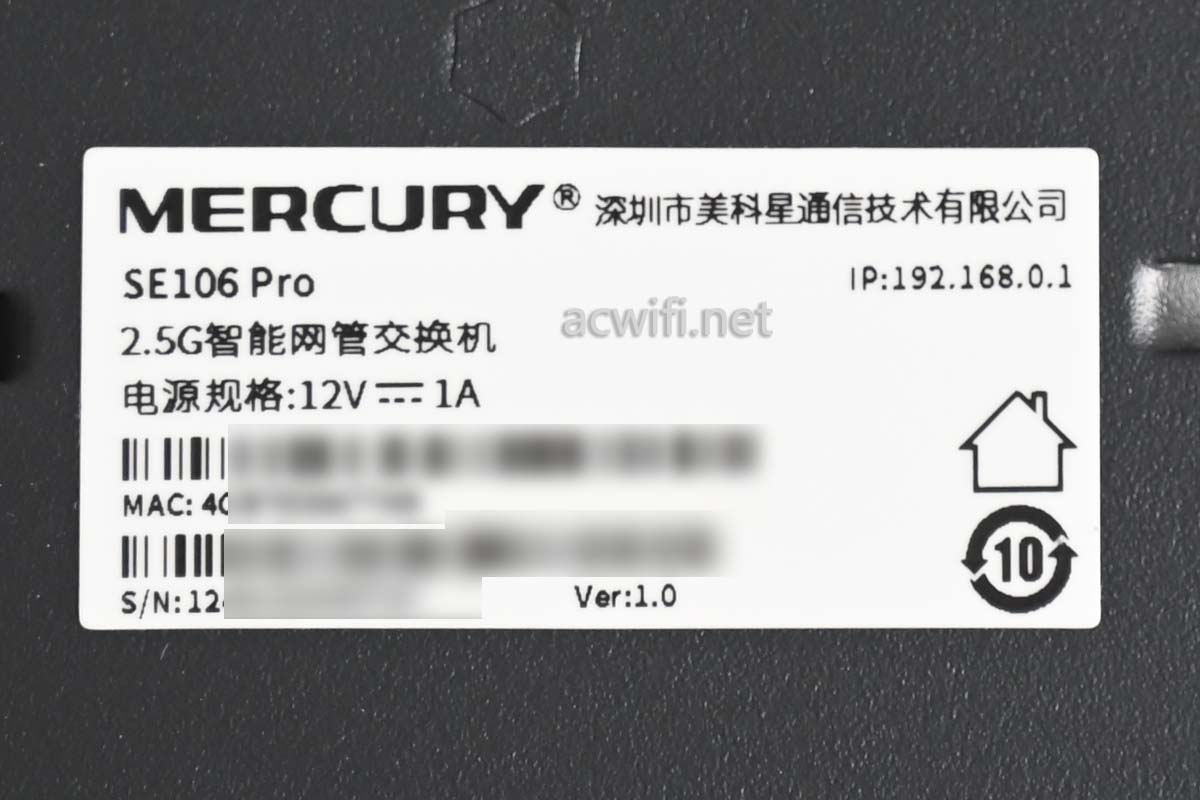

底部标签,型号SE106 Pro,Ver:1.0。

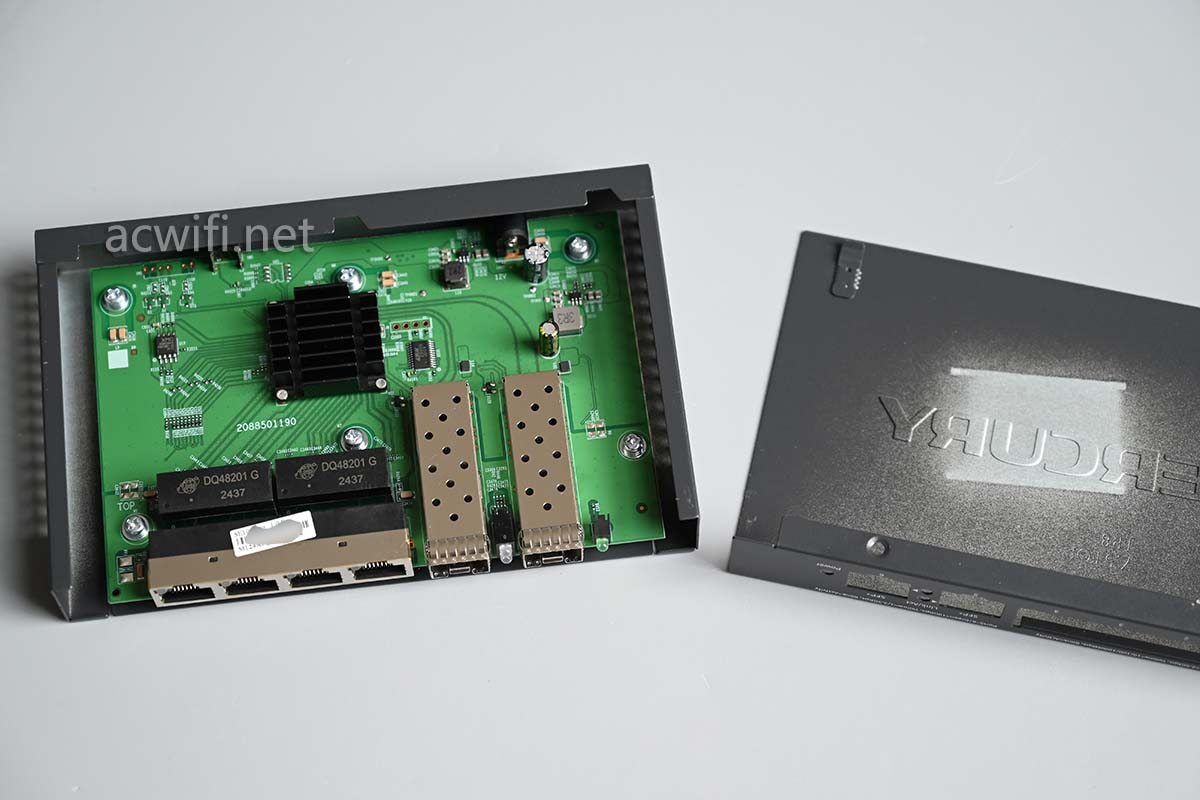

拆开铁外壳:

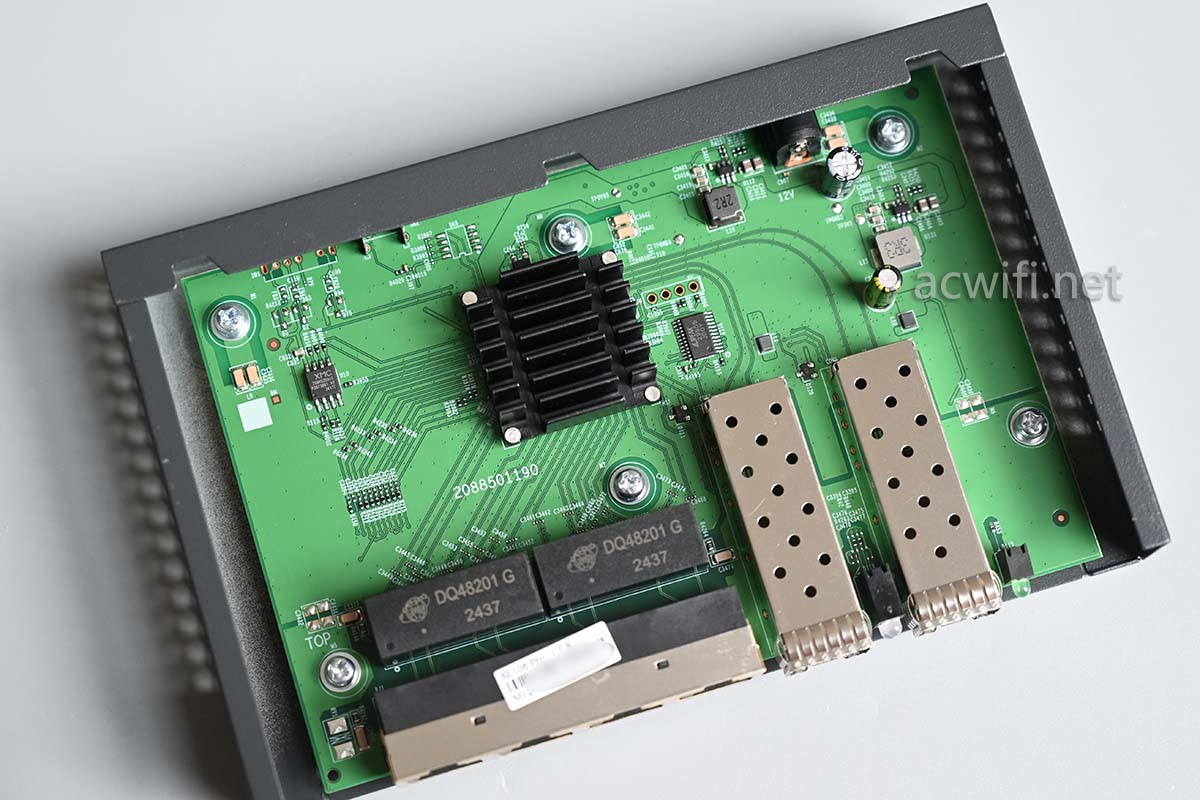

电路比较简单,就单一颗芯片:

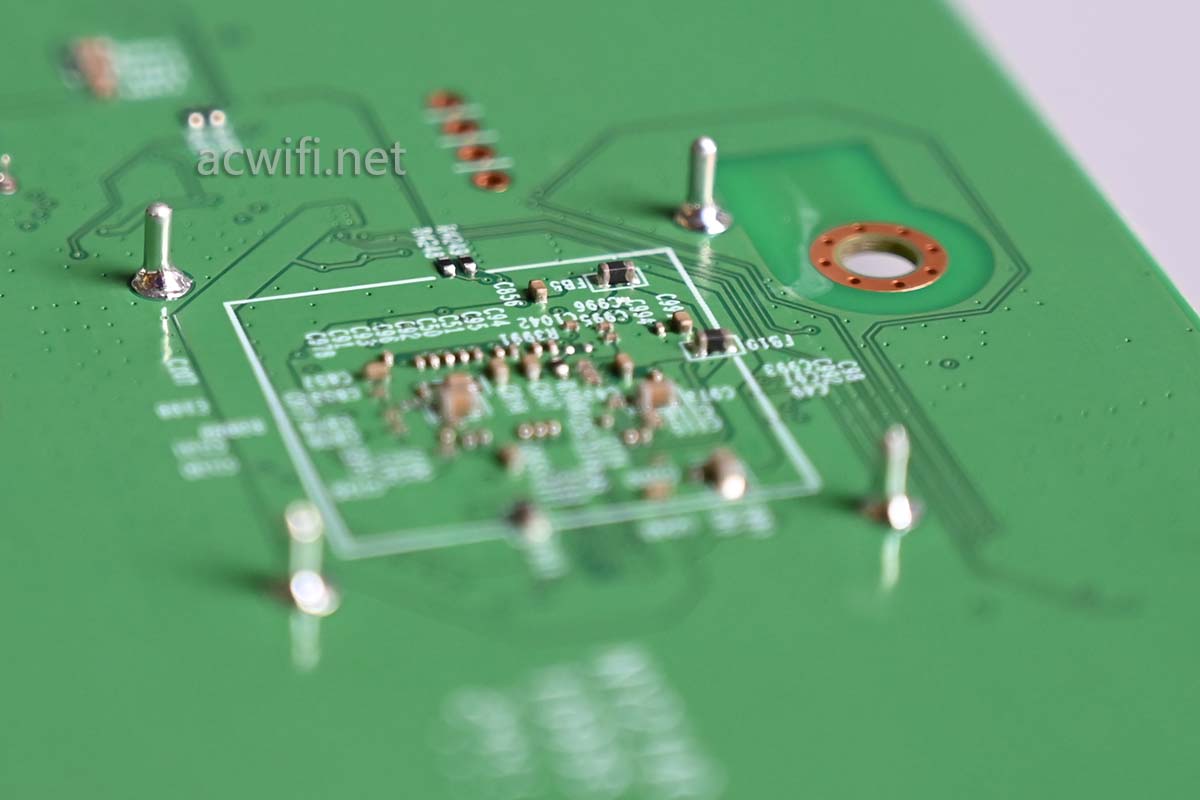

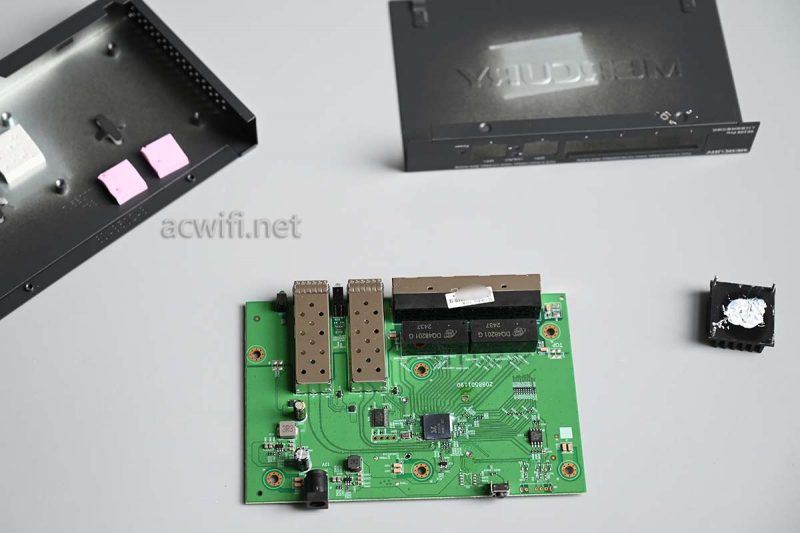

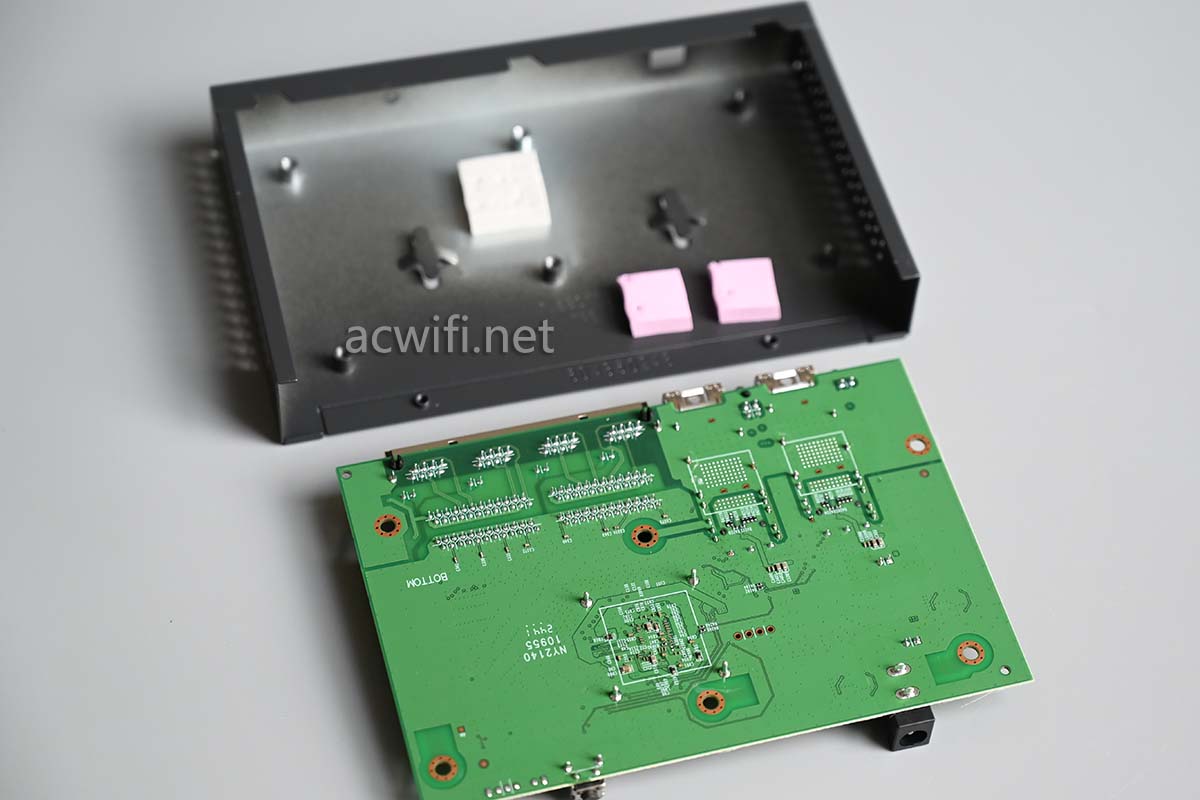

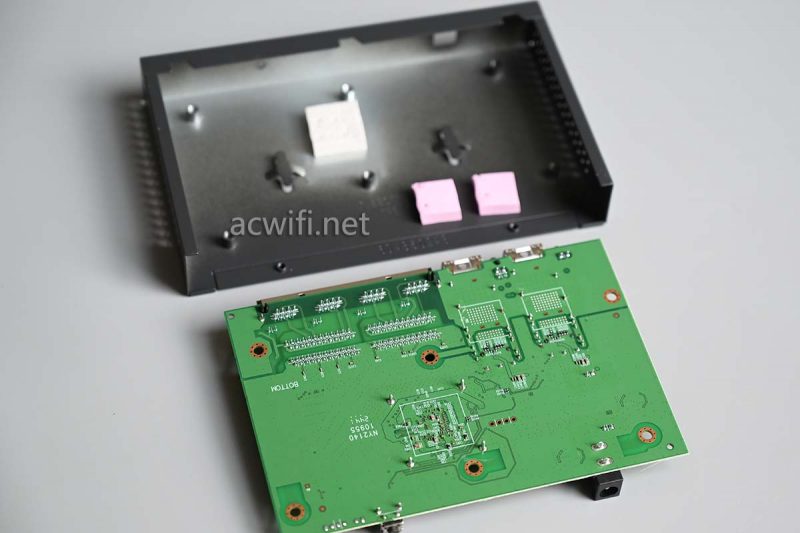

拆出主板并翻转,主芯片和两个10G SFP+背面都有导热硅脂垫片,因此接电口模块也不会很难受。

而固定散热片的四个引脚很长,我就拆得很难受,这小小的散热,拆和装,我花了1小时。

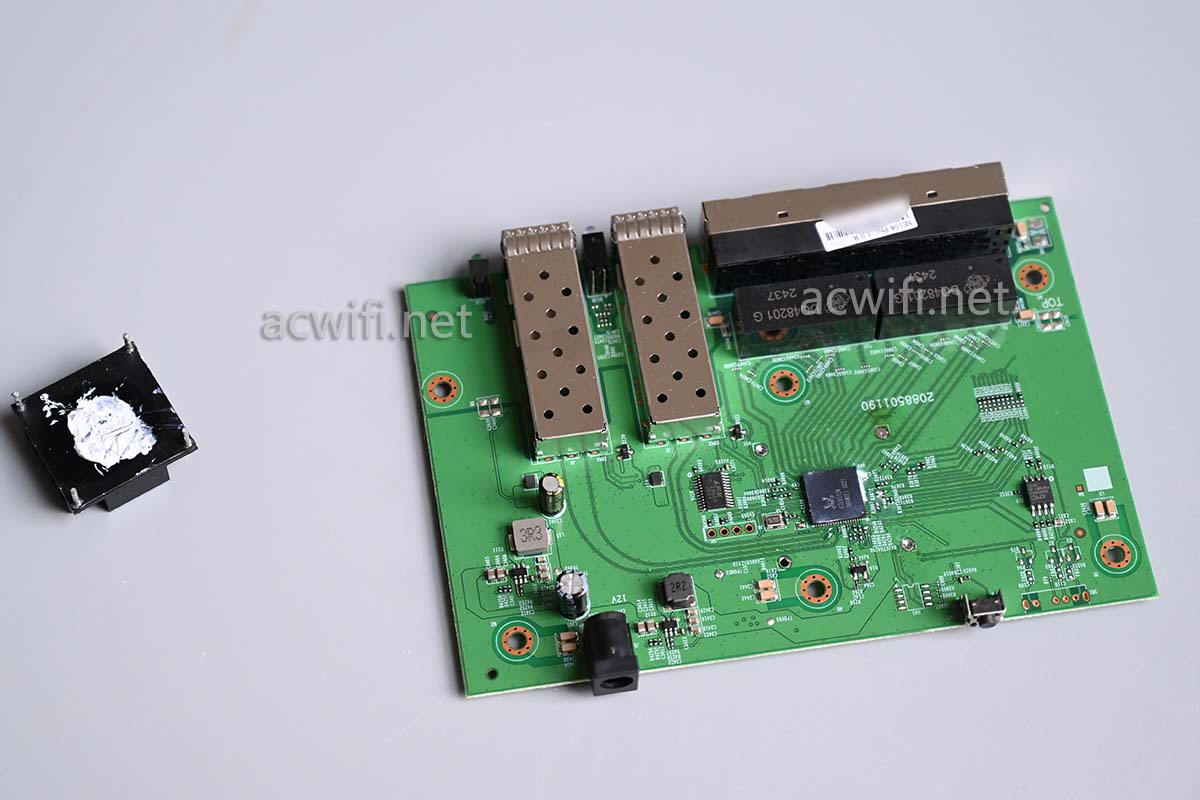

主板正面上的散热器拆下来了:

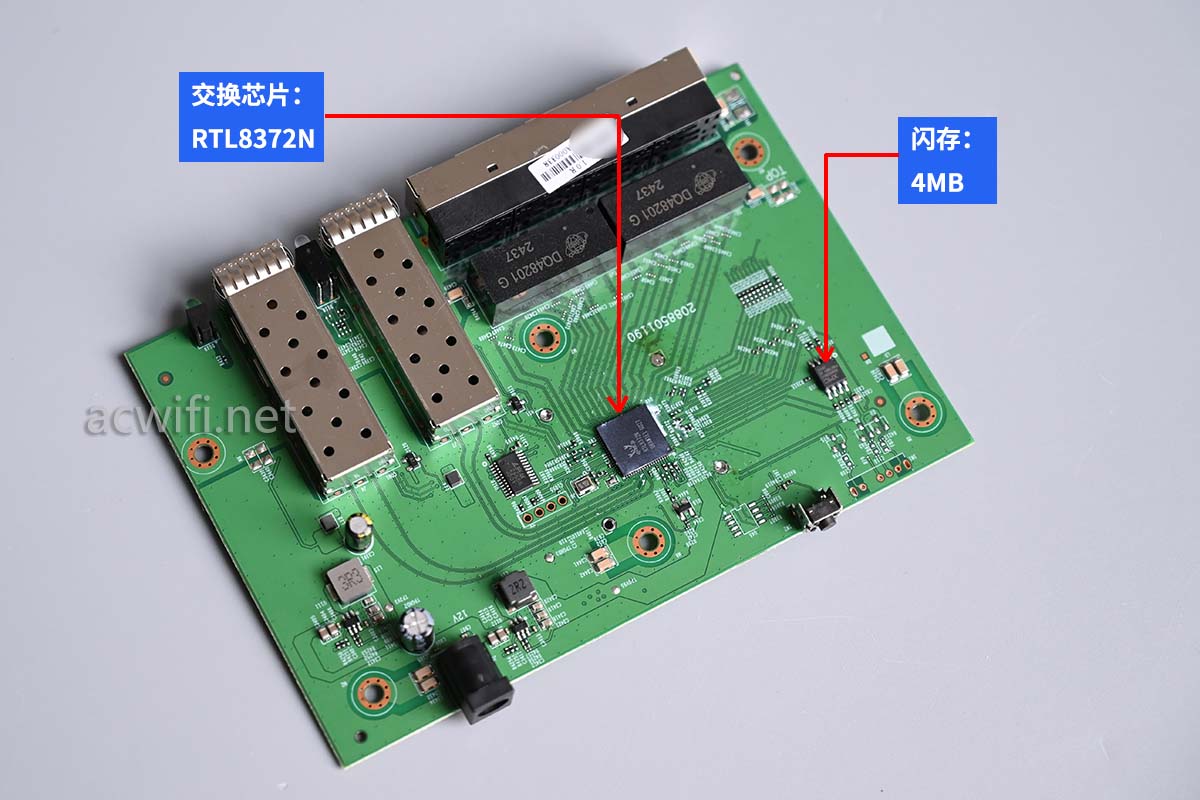

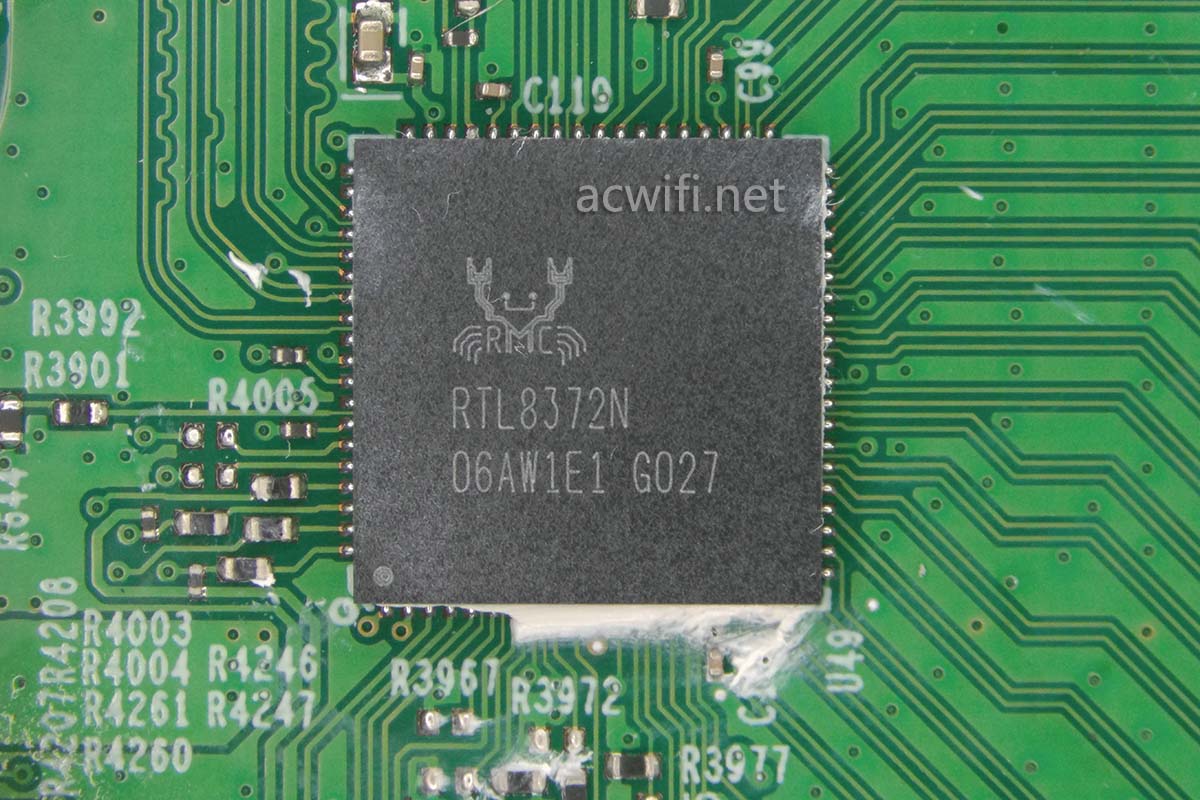

这台水星SE106 Pro的交换芯片是这颗RTL8372N,它跟RTL8372在封装上有明显的不同,都做成4+2的产品,性能上没什么不同。在成本和功耗上肯定是RTL8372N低。

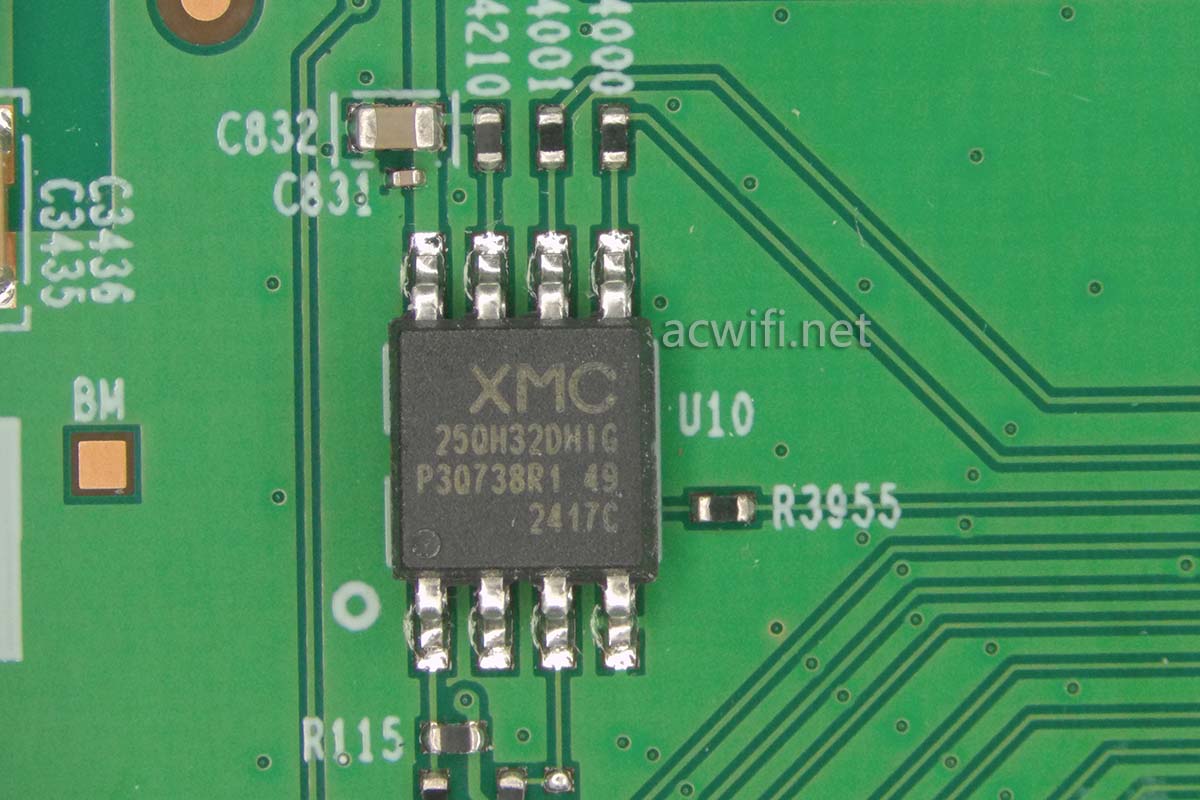

闪存芯片是这颗XM25QH32DHIG,容量4MB:

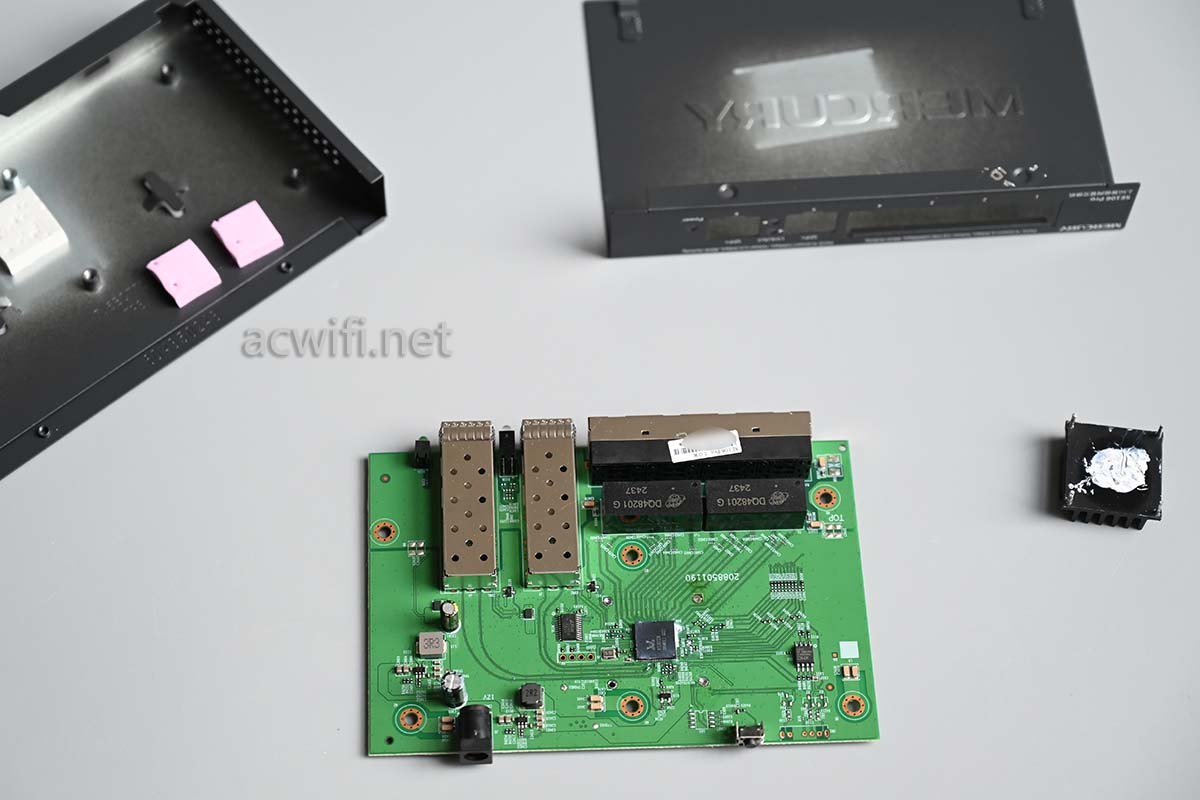

简简单单地拆完了:

水星SE106 Pro的芯片型号汇总图:

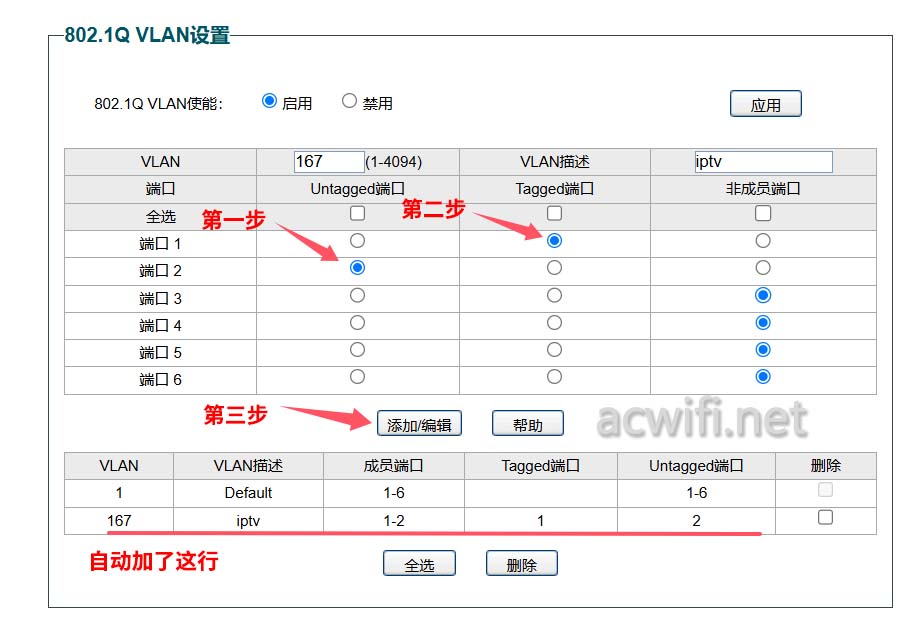

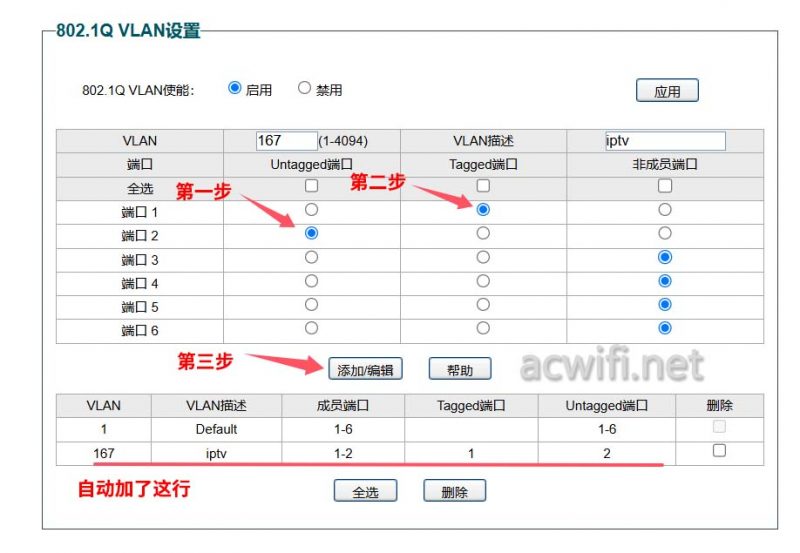

水星SE106 Pro的系统界面跟TP 的很像。设置VLAN也很简单,也是三步曲,就拿IPTV来说吧。随便设定IPTV的VLAN ID值,比如167,如果是接到2号端口的,且通过1号端口单线复,就选择2号端口为Untagged,1号为口Tagged,点击添加即可。

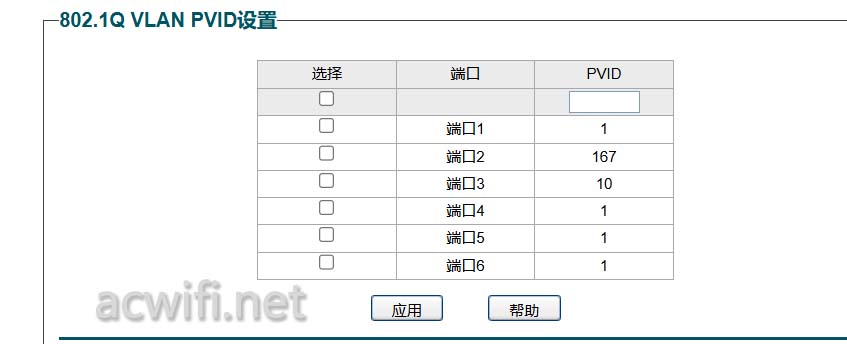

再到PVID里对2号端口设置167:

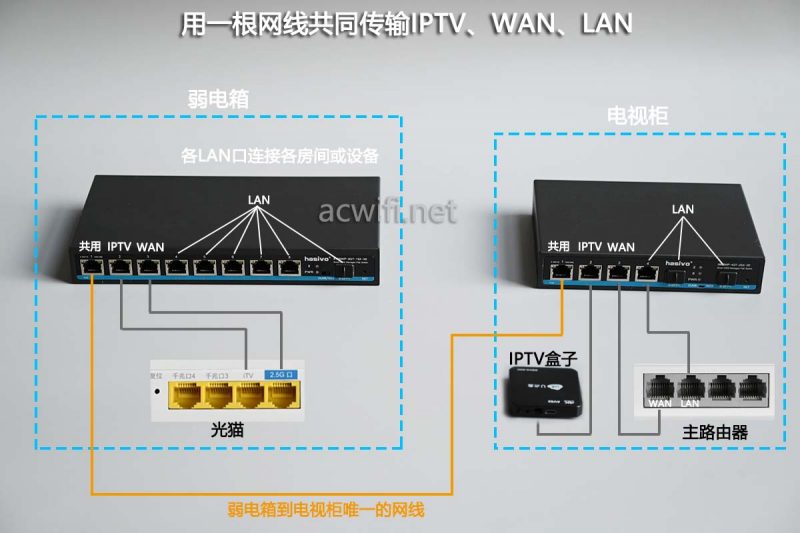

接着上一篇的举例来说:弱电箱到客厅只有一根网线的解决方案: 交换机单线复用设置教程

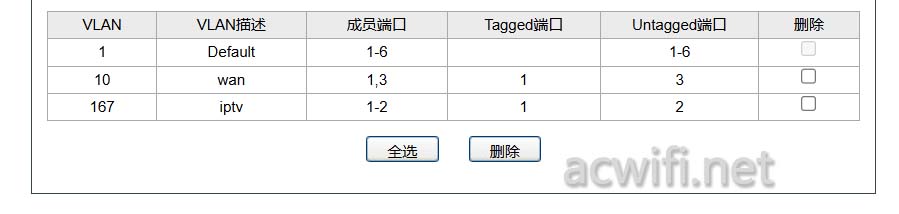

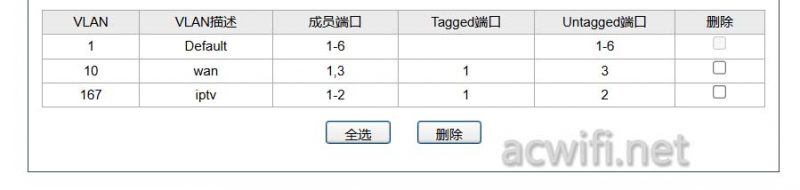

水星设置完的VLAN ID就是这样:



剩下的所有LAN口不需要做VLAN设置。

如果只在客厅放一台无线路由器,不需要这么麻烦。下星期我写一篇,各大品牌无线路由器的IPTV的设置,还有用傻瓜交换机也能单线复用的傻Hi教程。

水星SE106 Pro京东购买链接

PDD购买会更便宜,我买了2台不到240元。是的,我无无聊聊买了2台水星SE160 Pro。
