小米BE5000无线路由器拆机, K点测速如何?

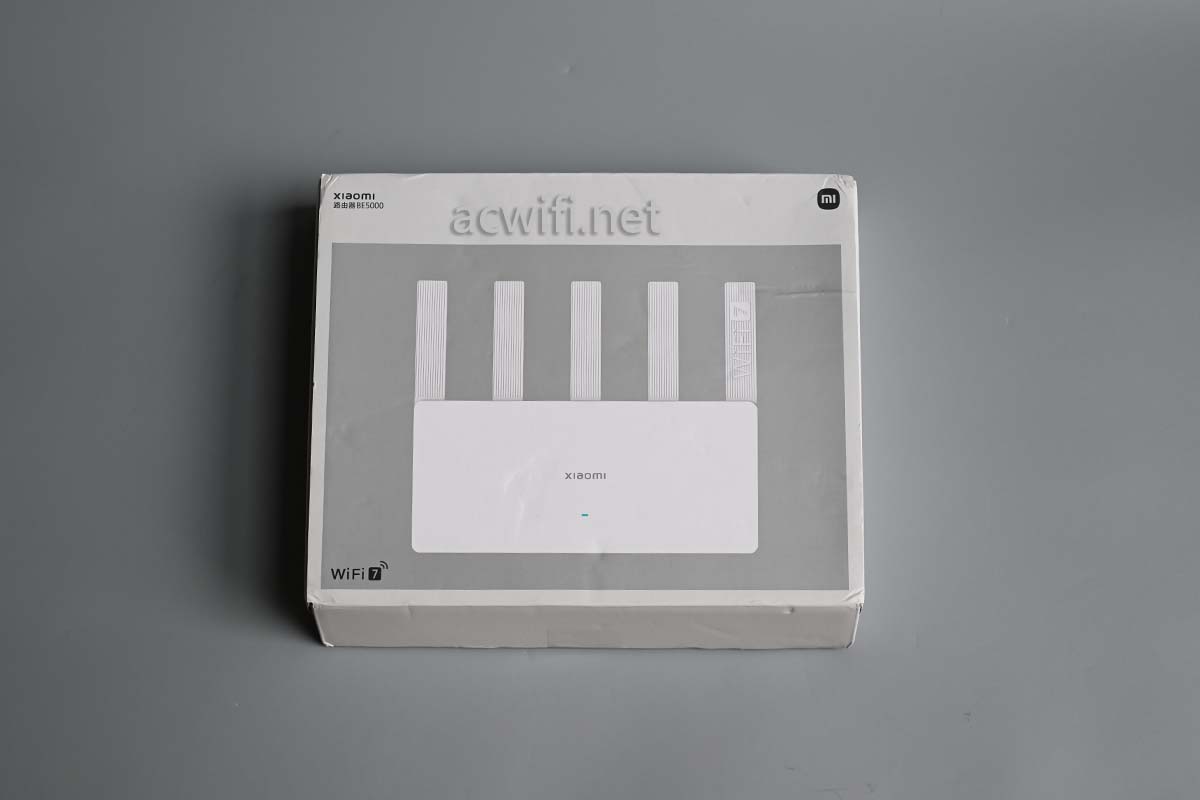

小米BE5000的外包装：

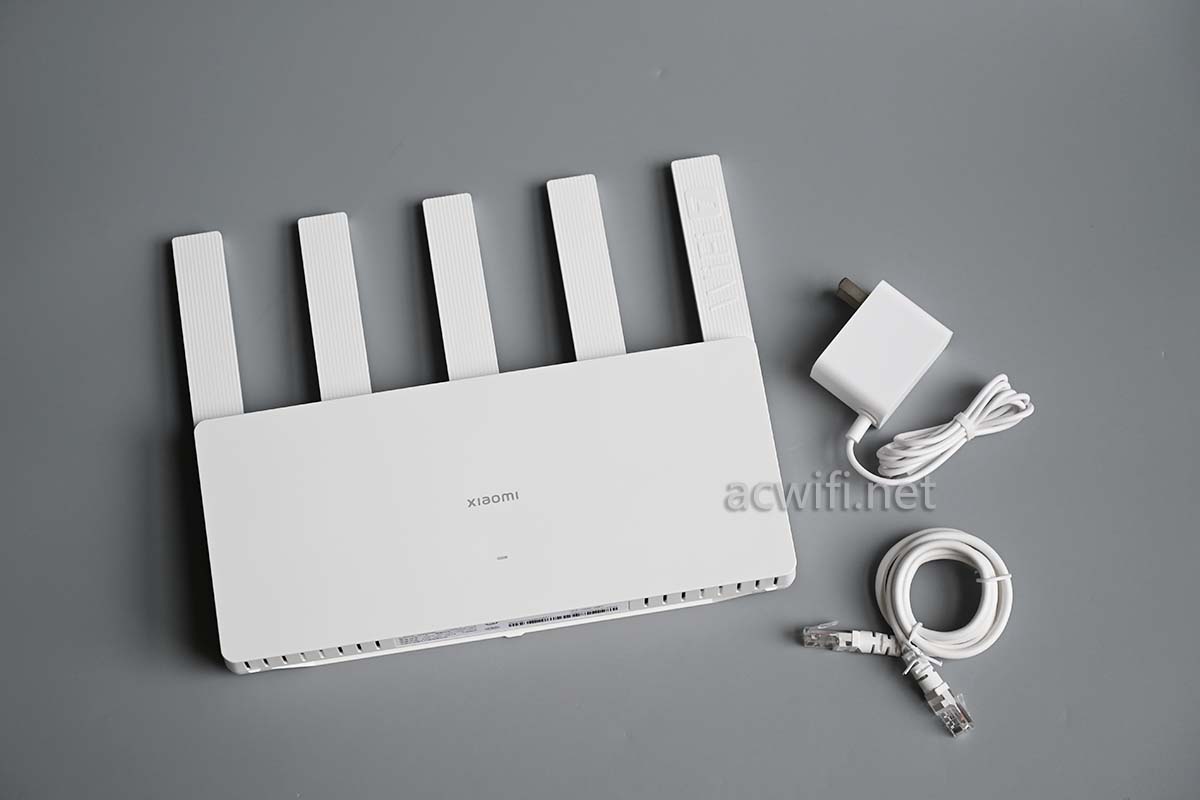

机身和配件：

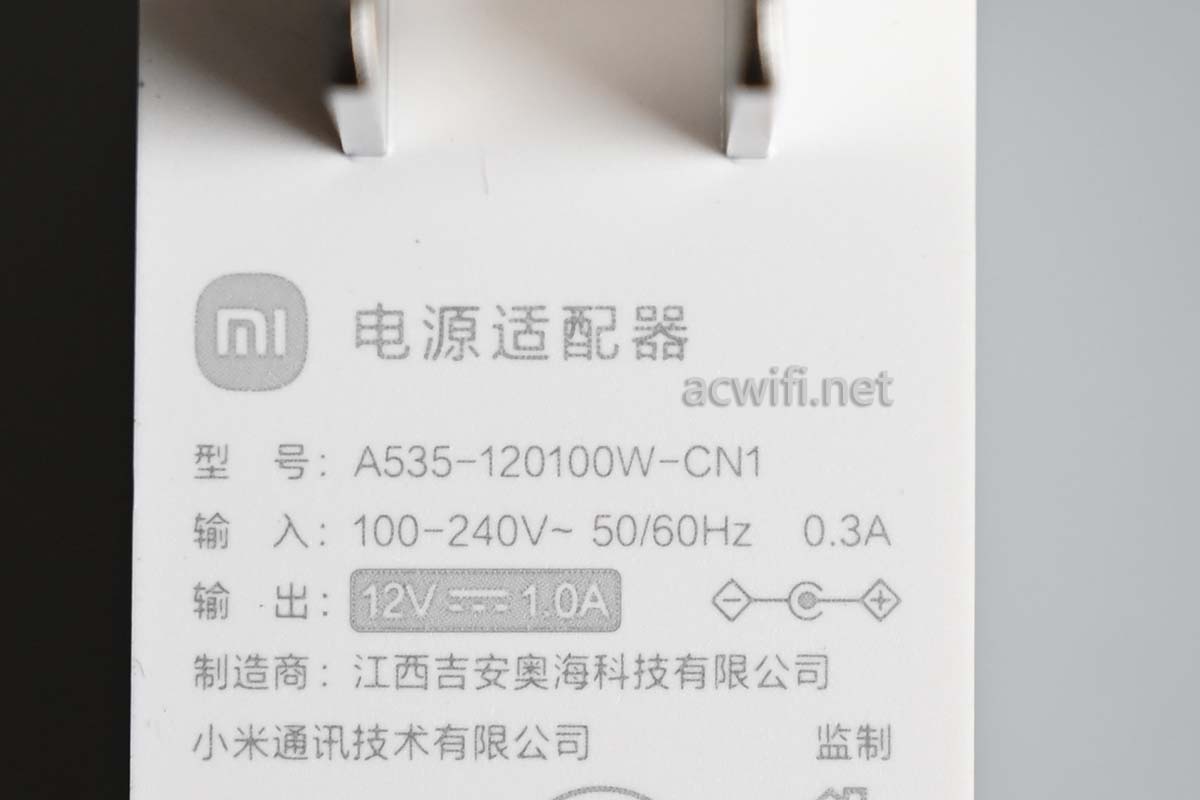

电源输出规格是12V/1A，实测空口待机功率5.1W。

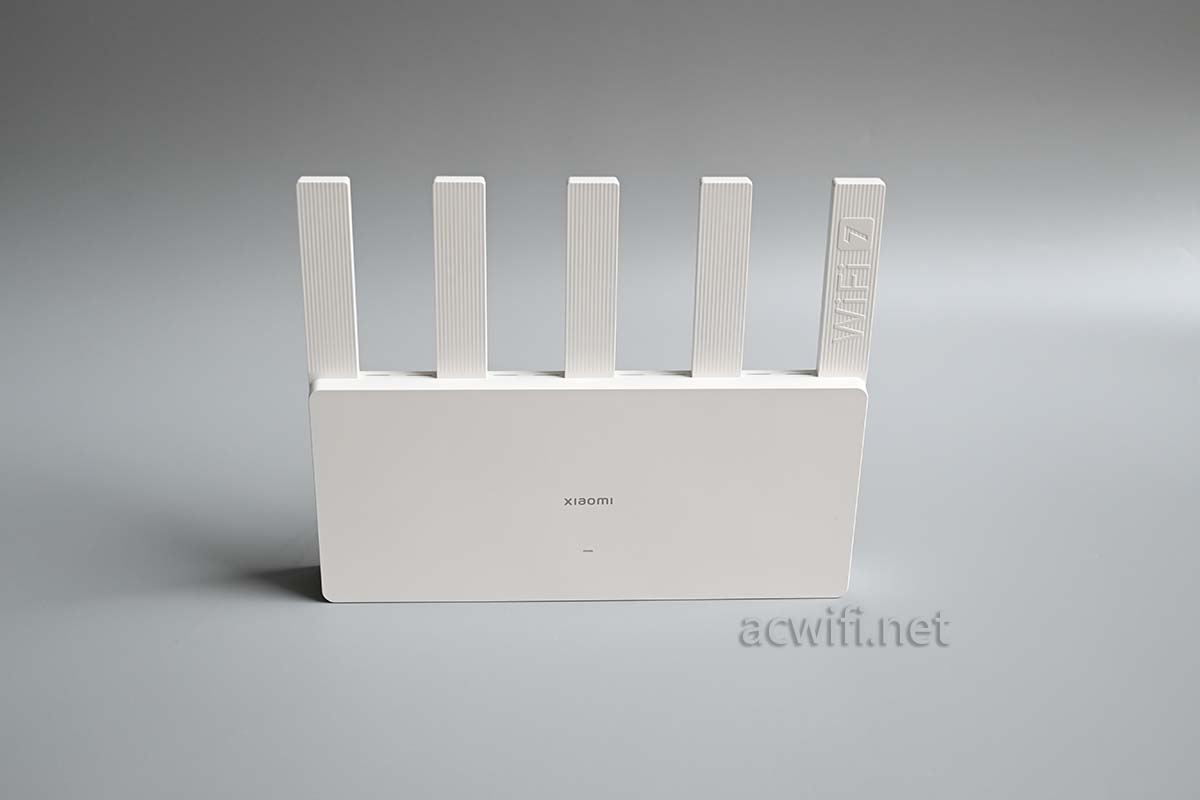

小米BE5000外置了5条野：

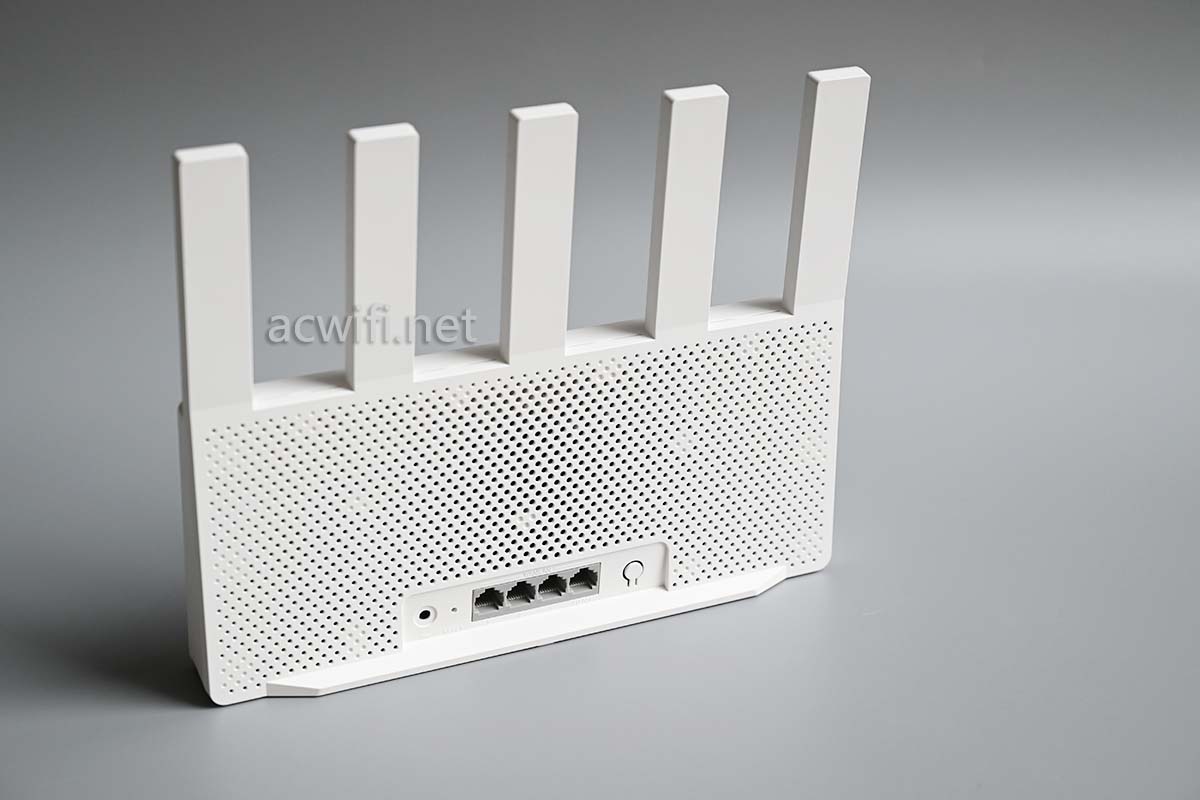

机身背面：

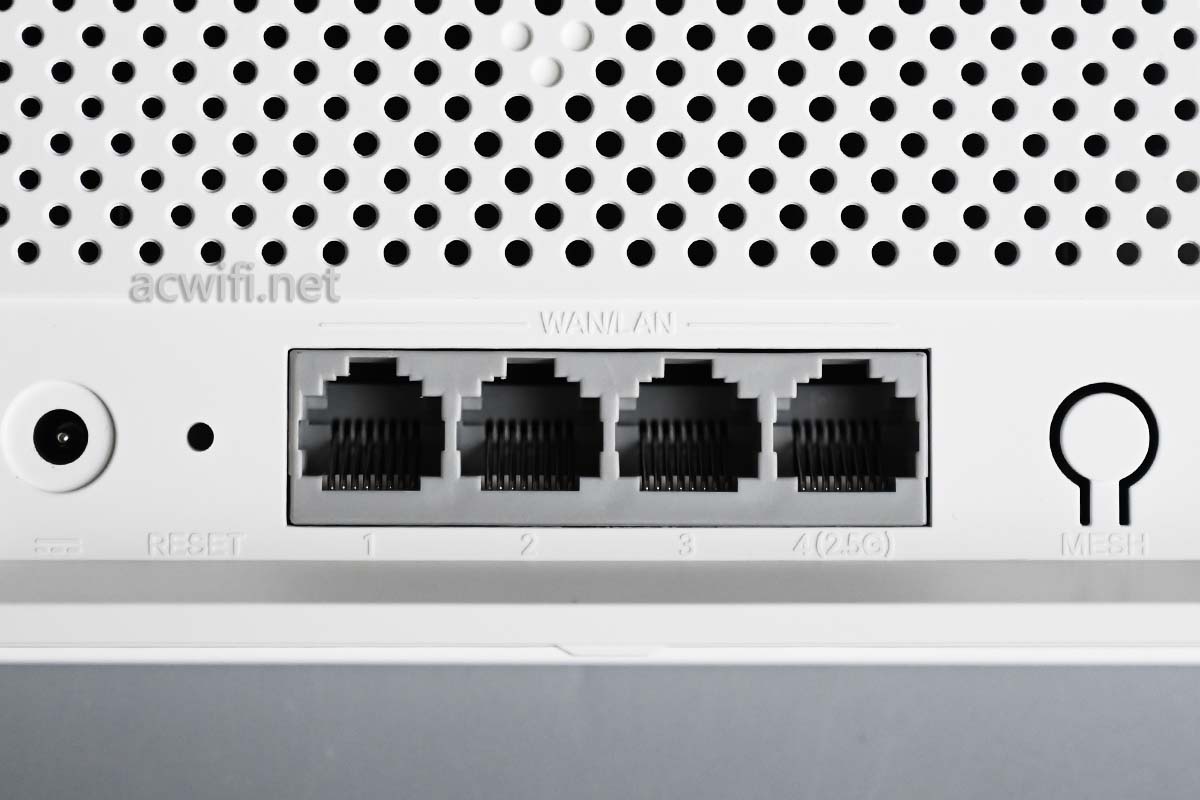

一个2.5G 网口和三个1G 网口：

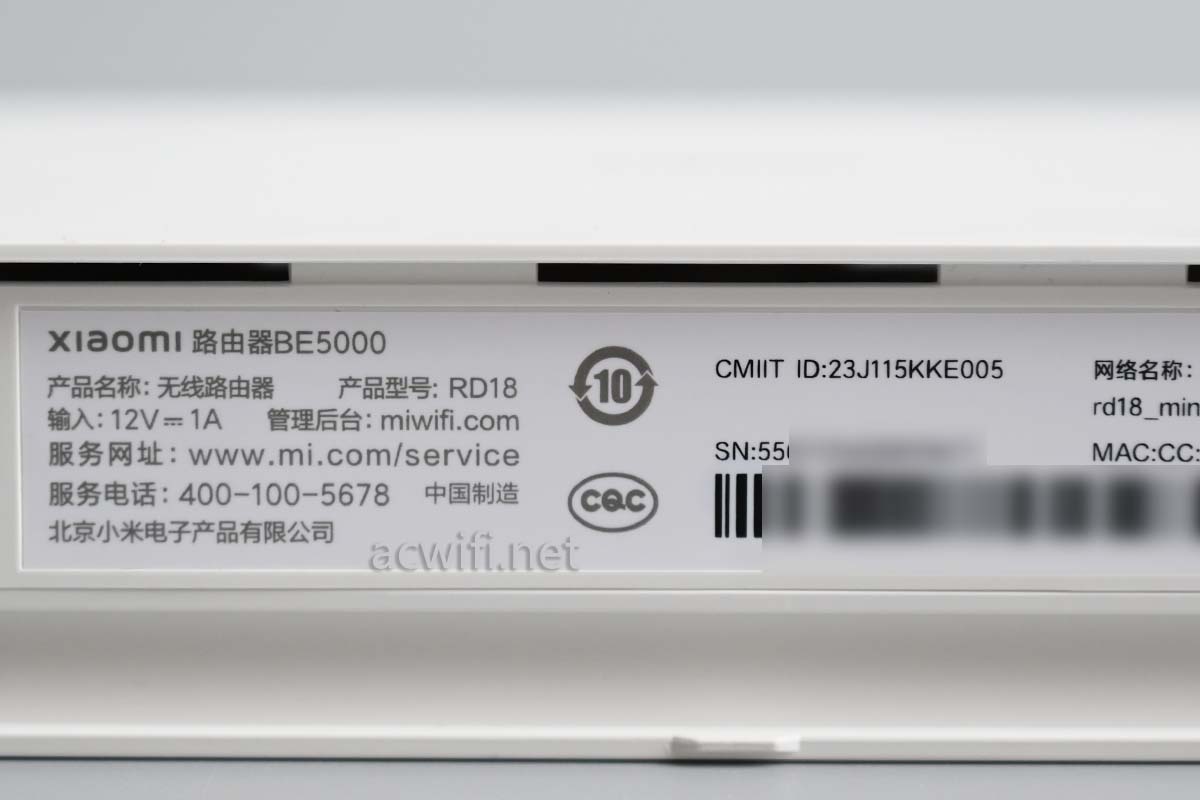

产品型号：RD18

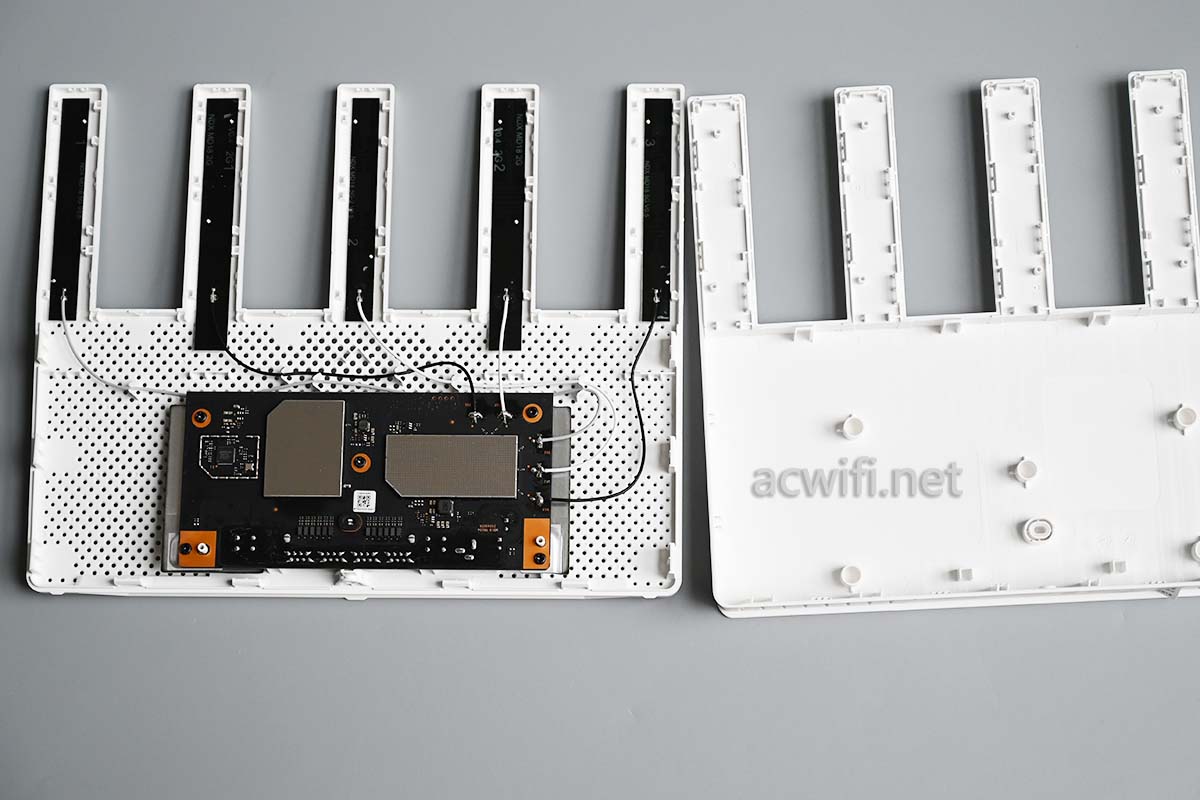

艰难地拆开外壳：

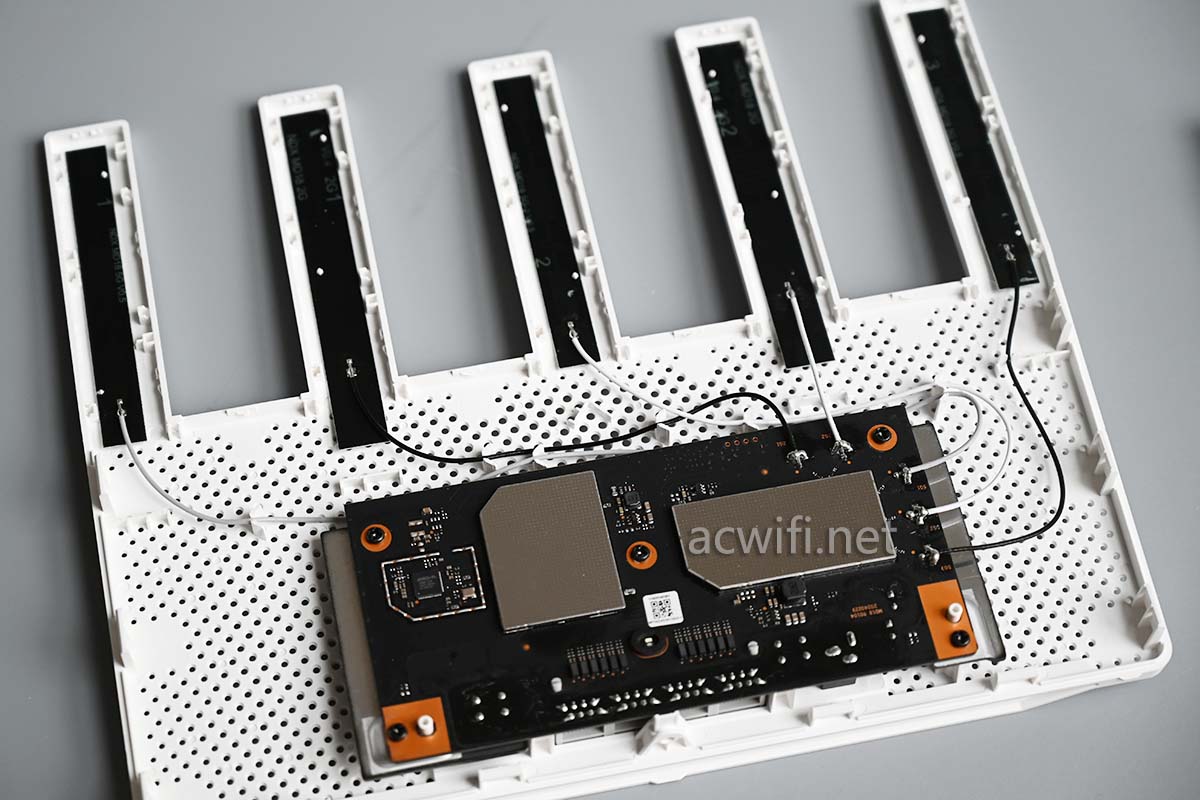

主板不大：

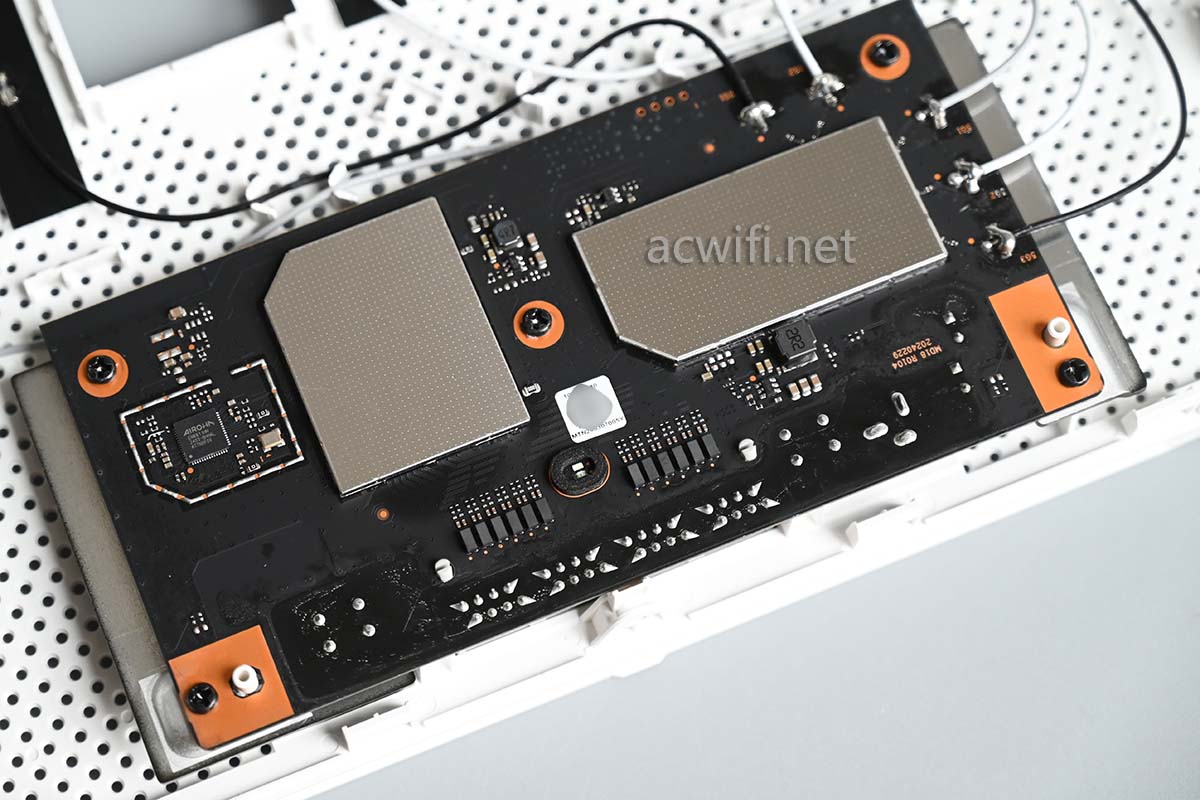

主板这一面没有散热：

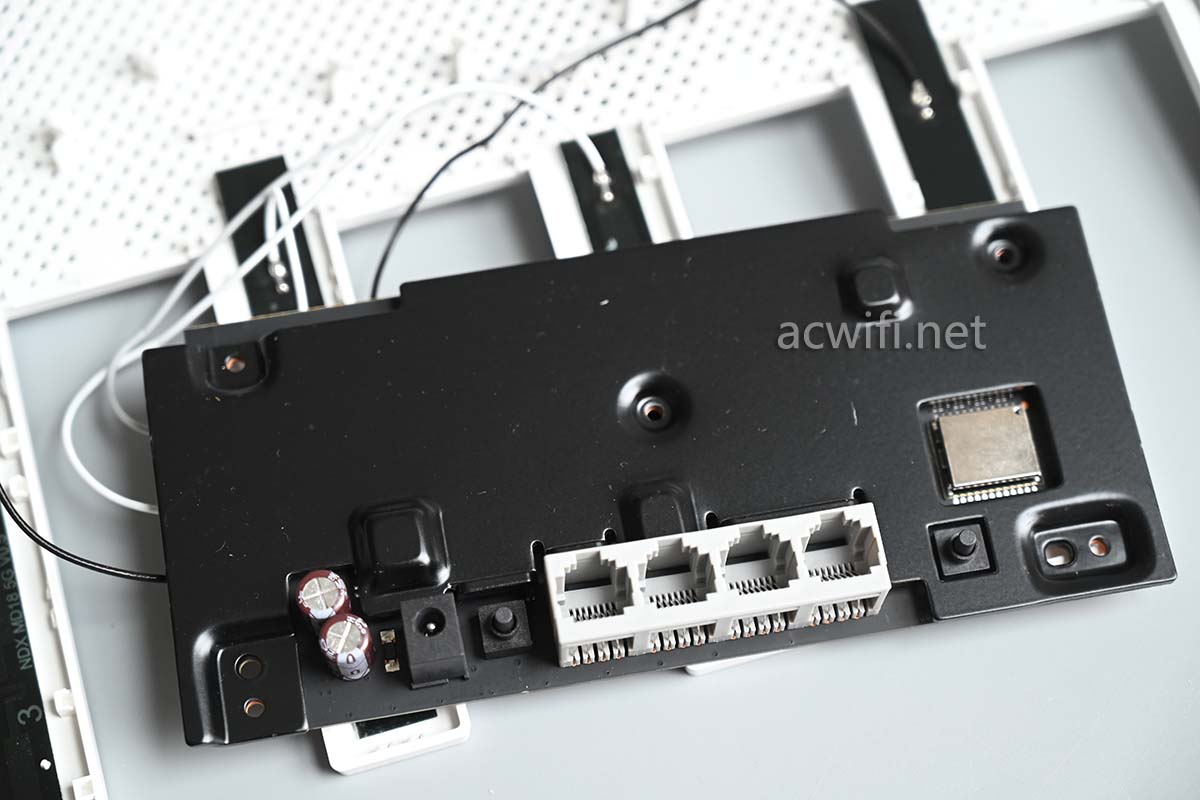

翻转主板，这一面看见网口，所以我自定义为主板正面:

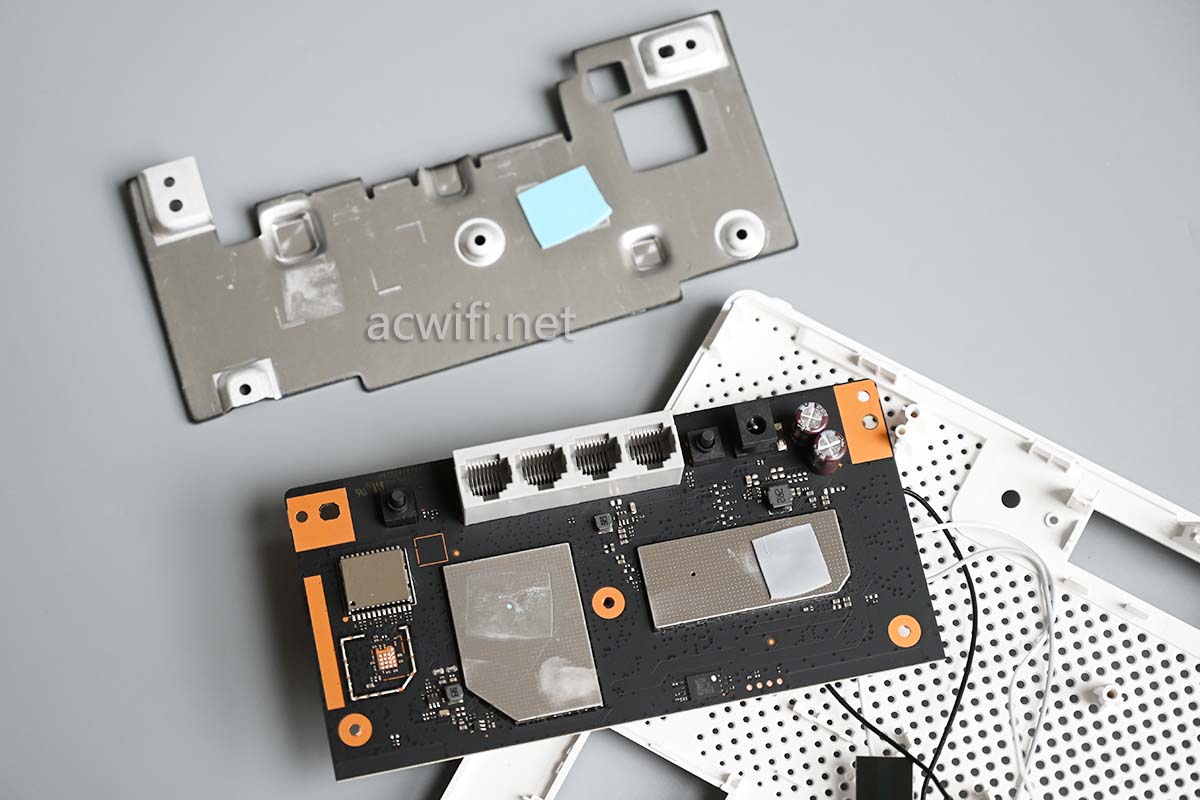

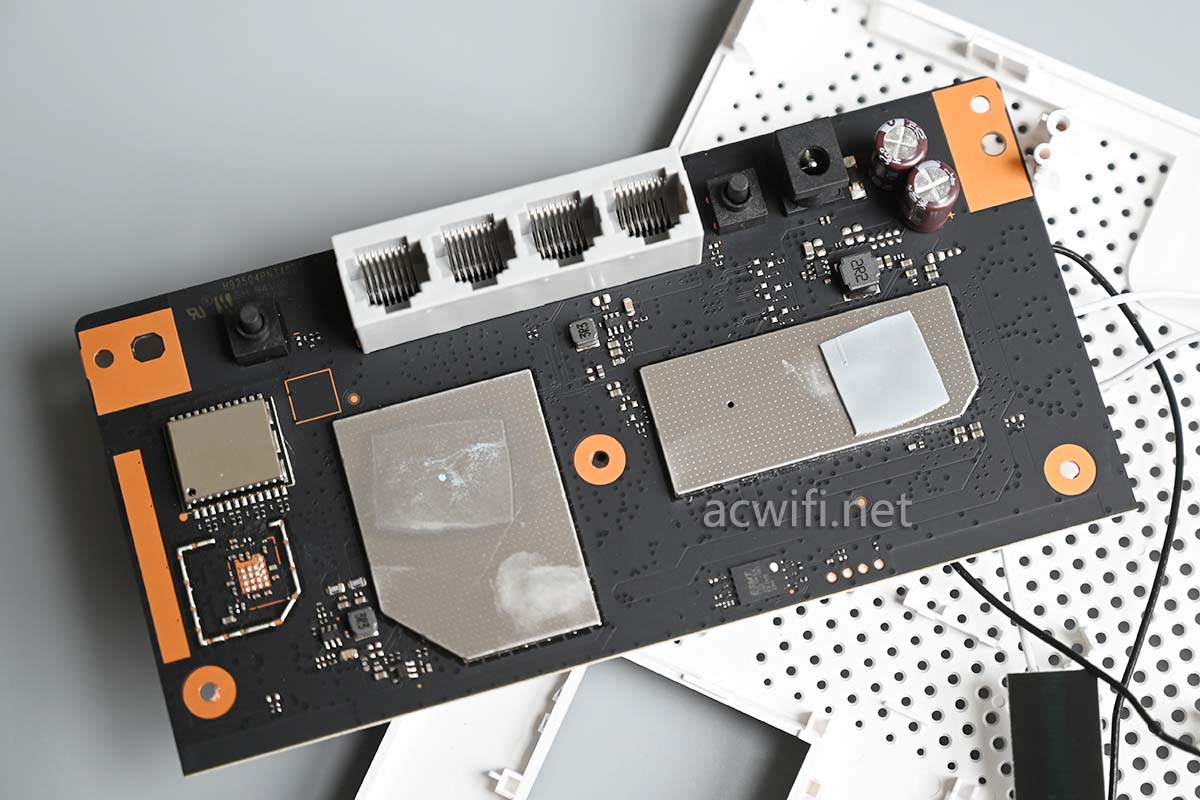

取下黑色的均热铝板：

下图左边的金属屏蔽罩拆不开的，

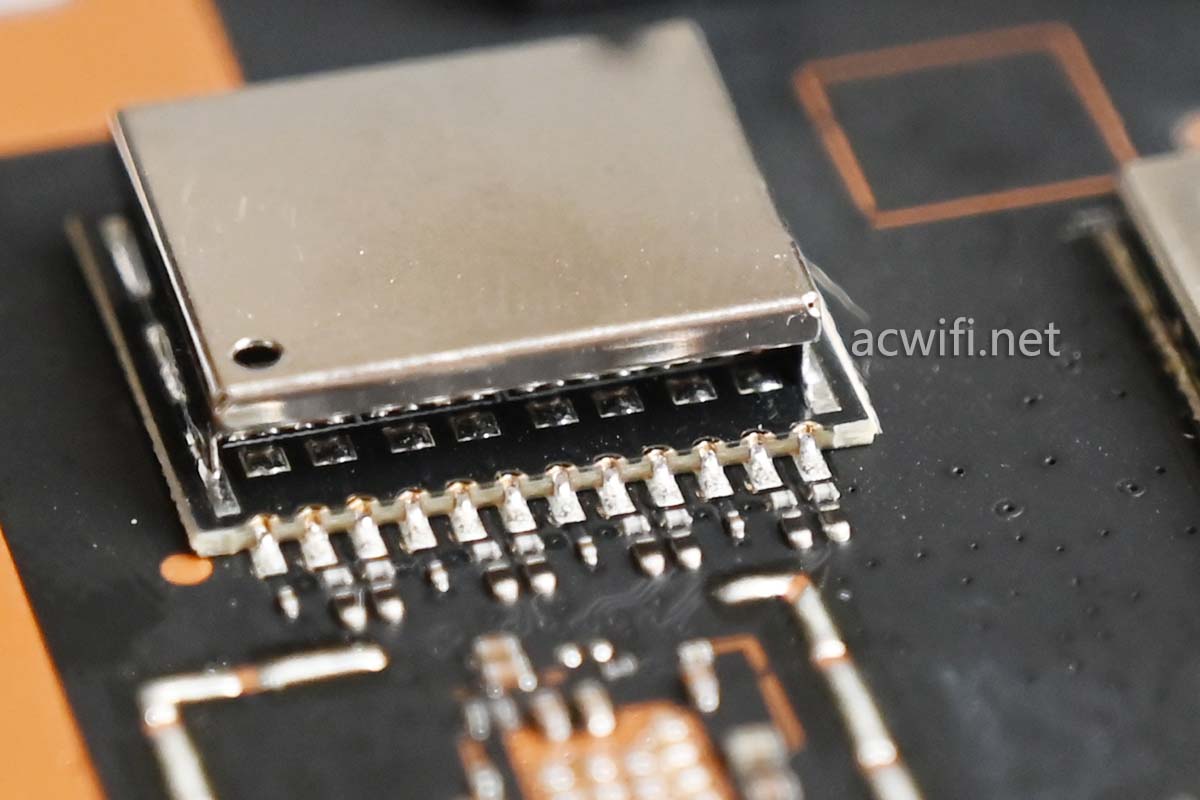

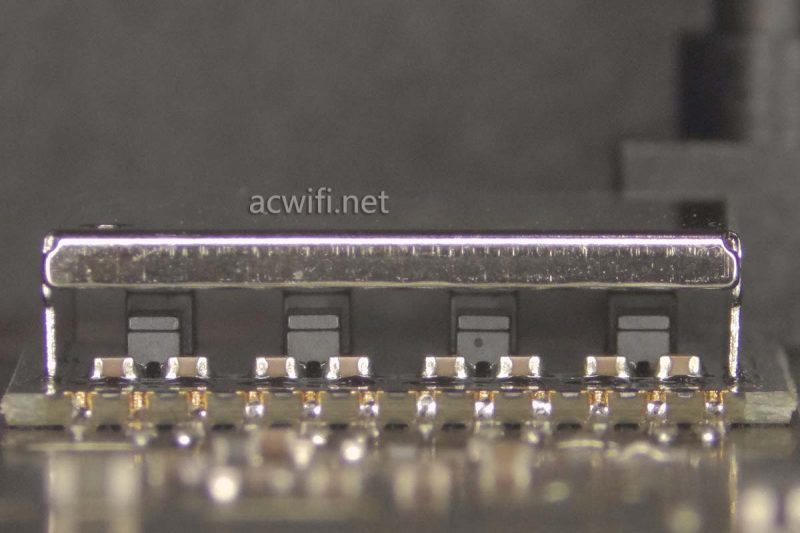

从主板水平方向看进去，里面就像是“网变“，跟2.5G PHY芯片的背部电路相连：

撬开屏蔽罩，里面空的：

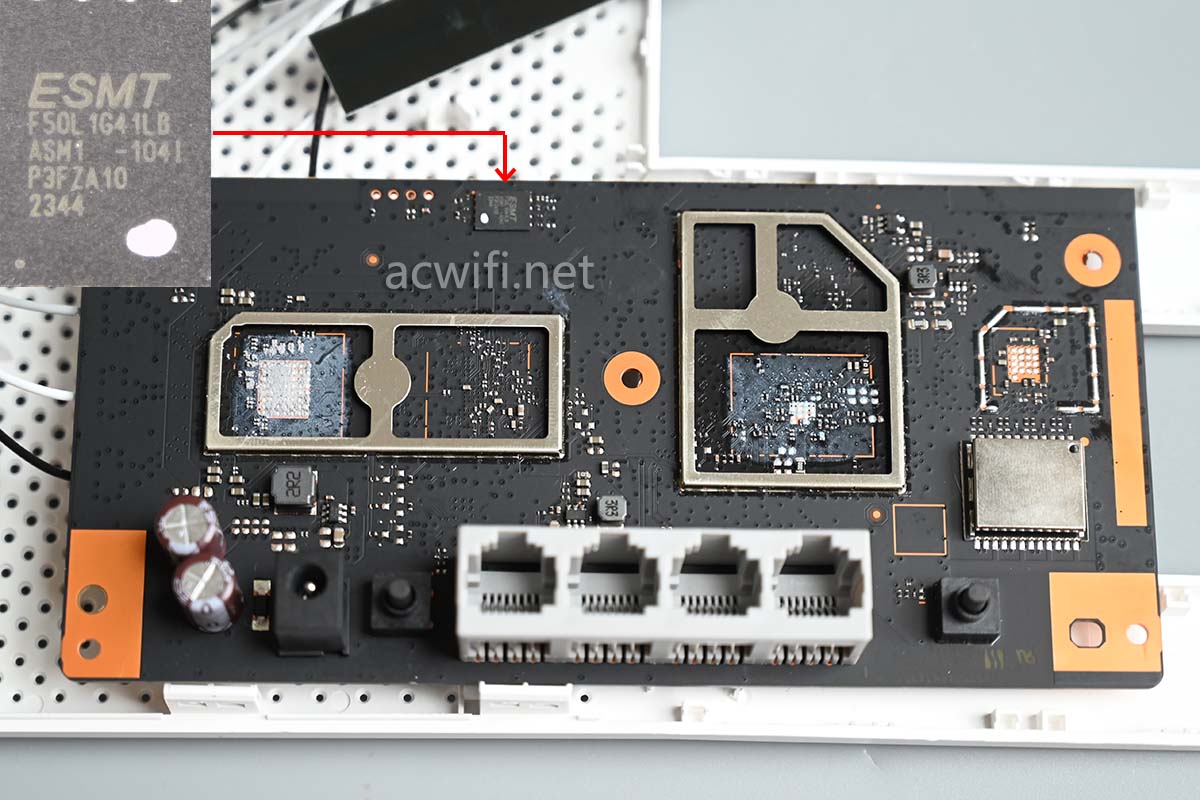

这一面有一颗闪存芯片，型号是F50L1G41LB，容量128MB：

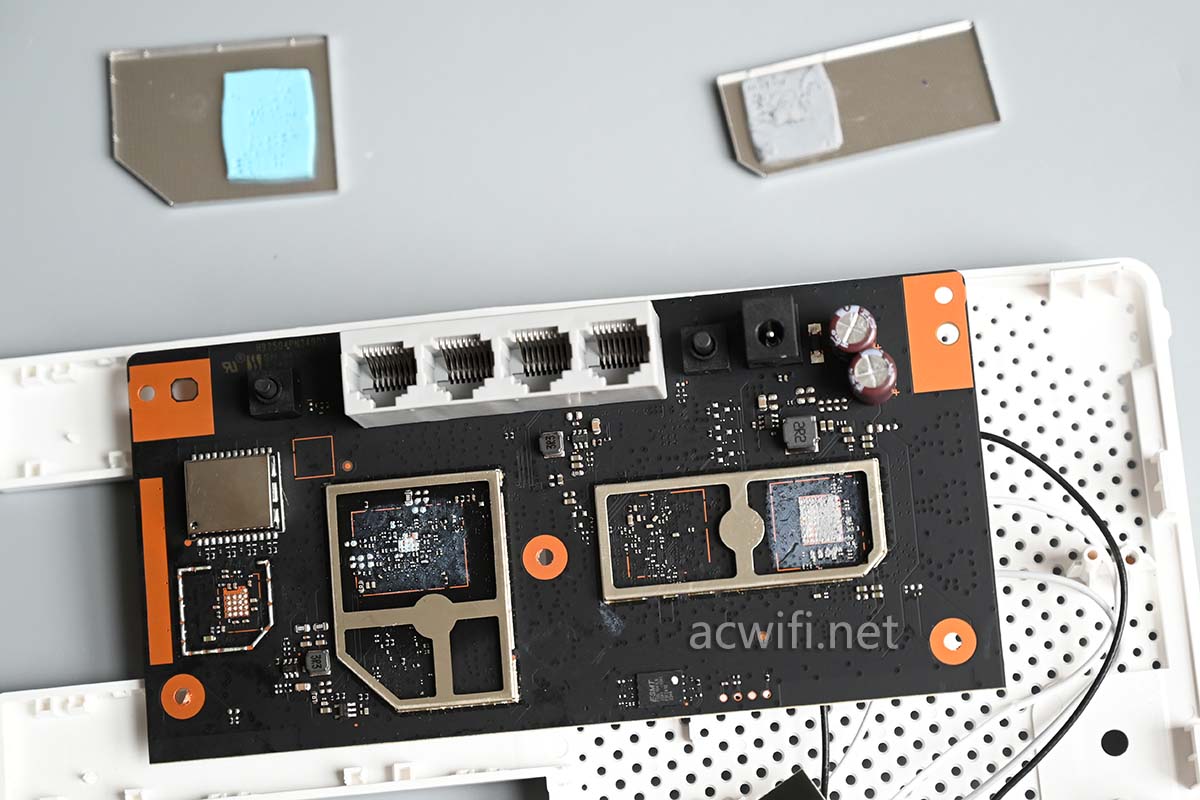

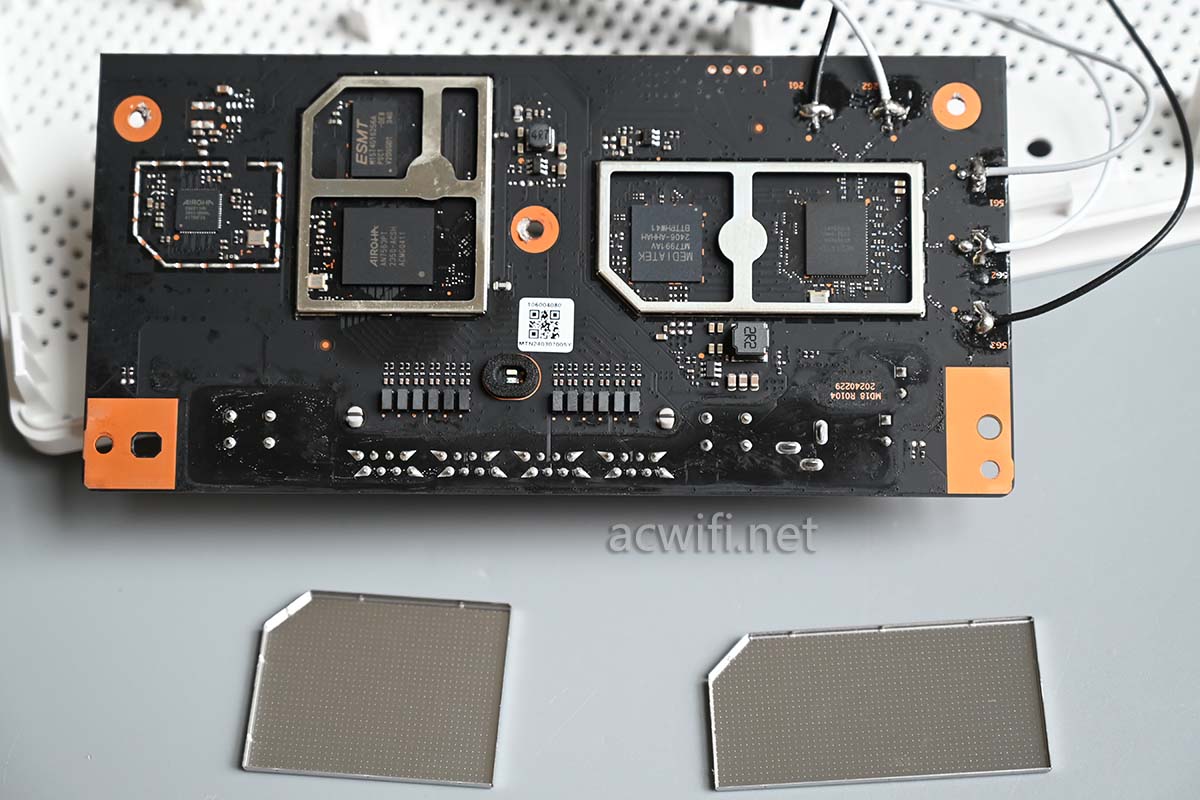

翻转主板到主板另一面并撬开两片屏蔽罩，里面并没有使用导热硅脂垫片，有人会说了，肯定小米为了省钱，我认为不是。

先看CPU吧。

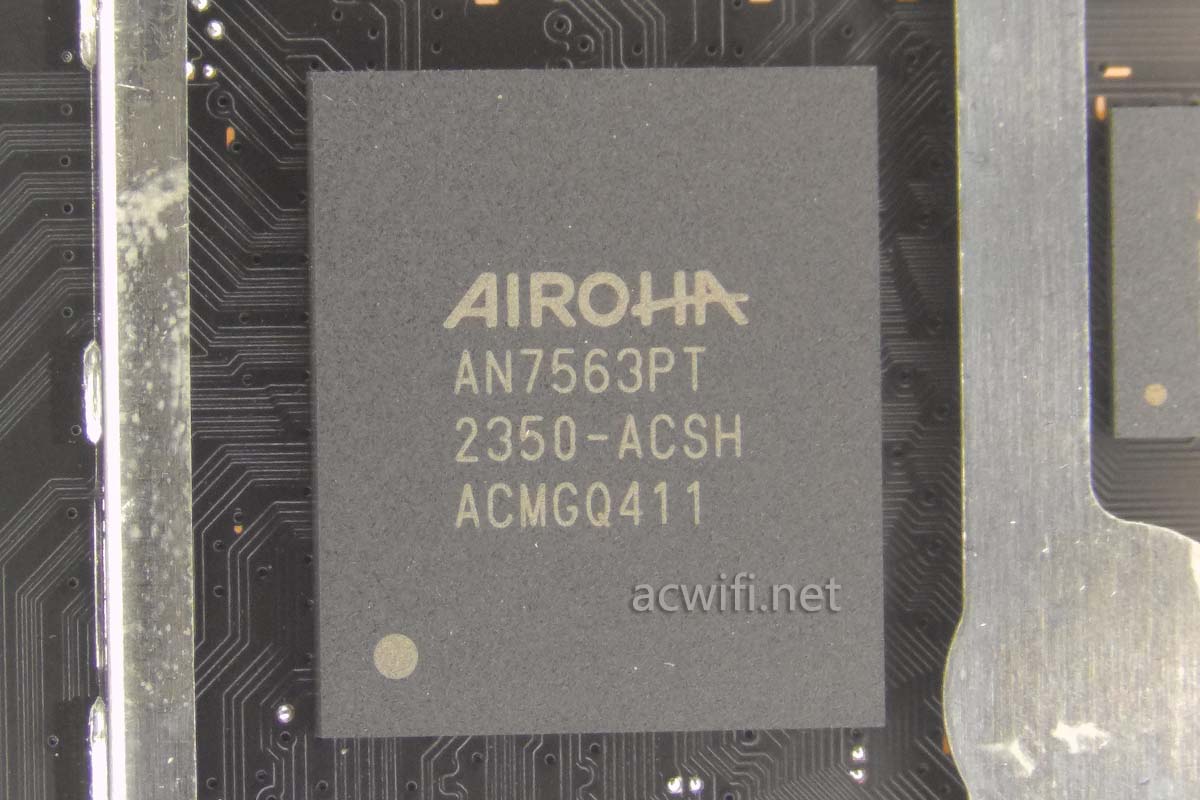

这台小米BE5000的CPU型号是AN7563PT，双核1GHz。

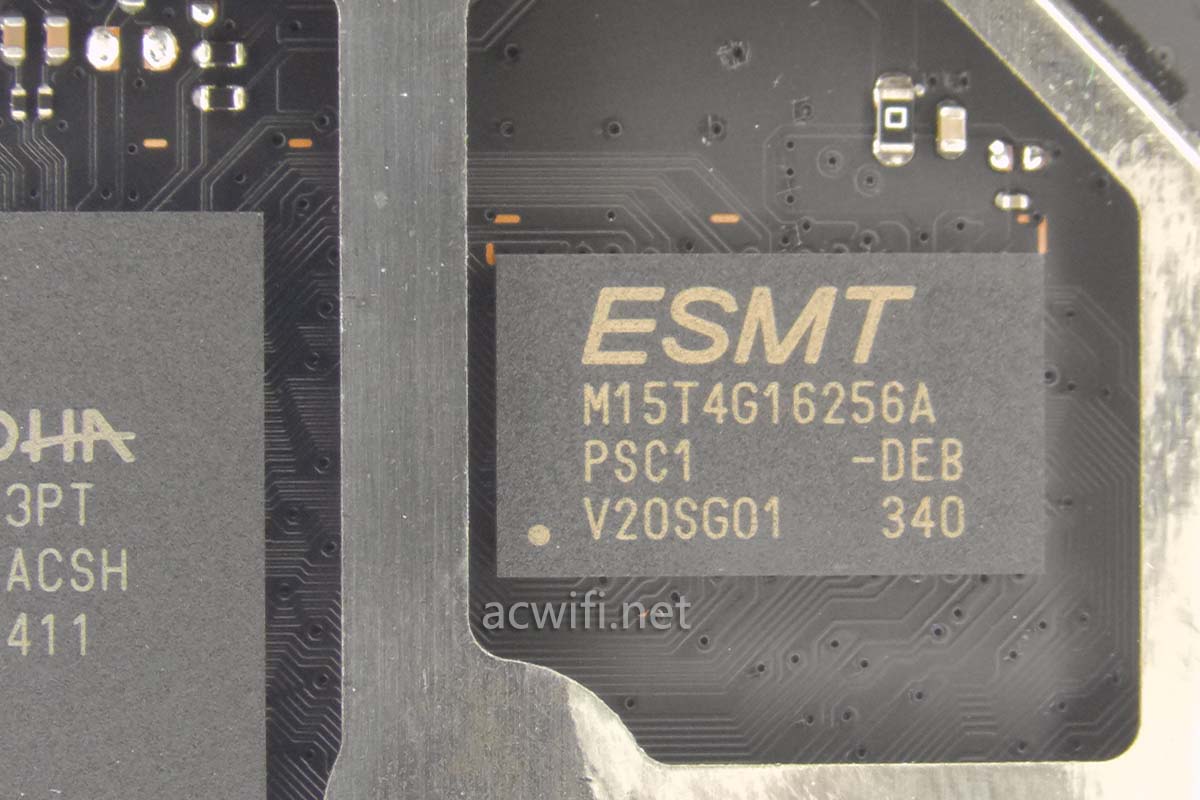

CPU旁边的内存芯片，型号是M15T4G16256A，容量512MB：

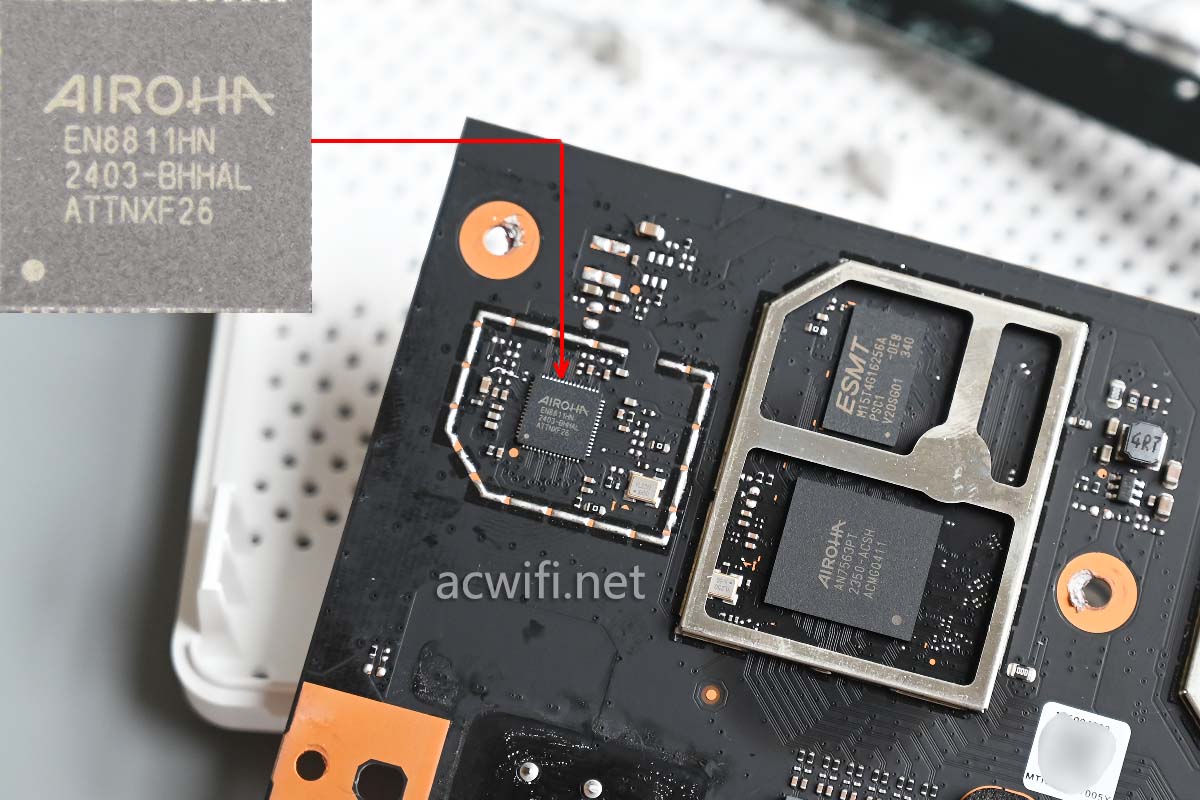

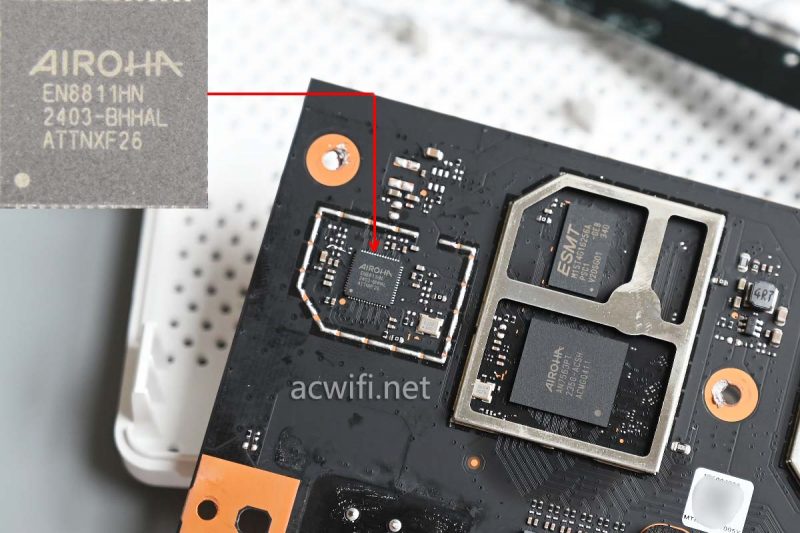

2.5G PHY芯片是EN8811HN：

转到无线射频方面。

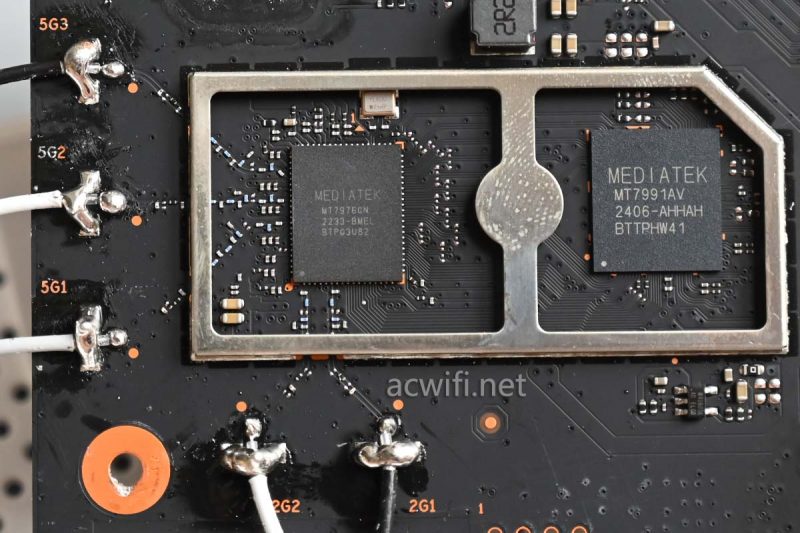

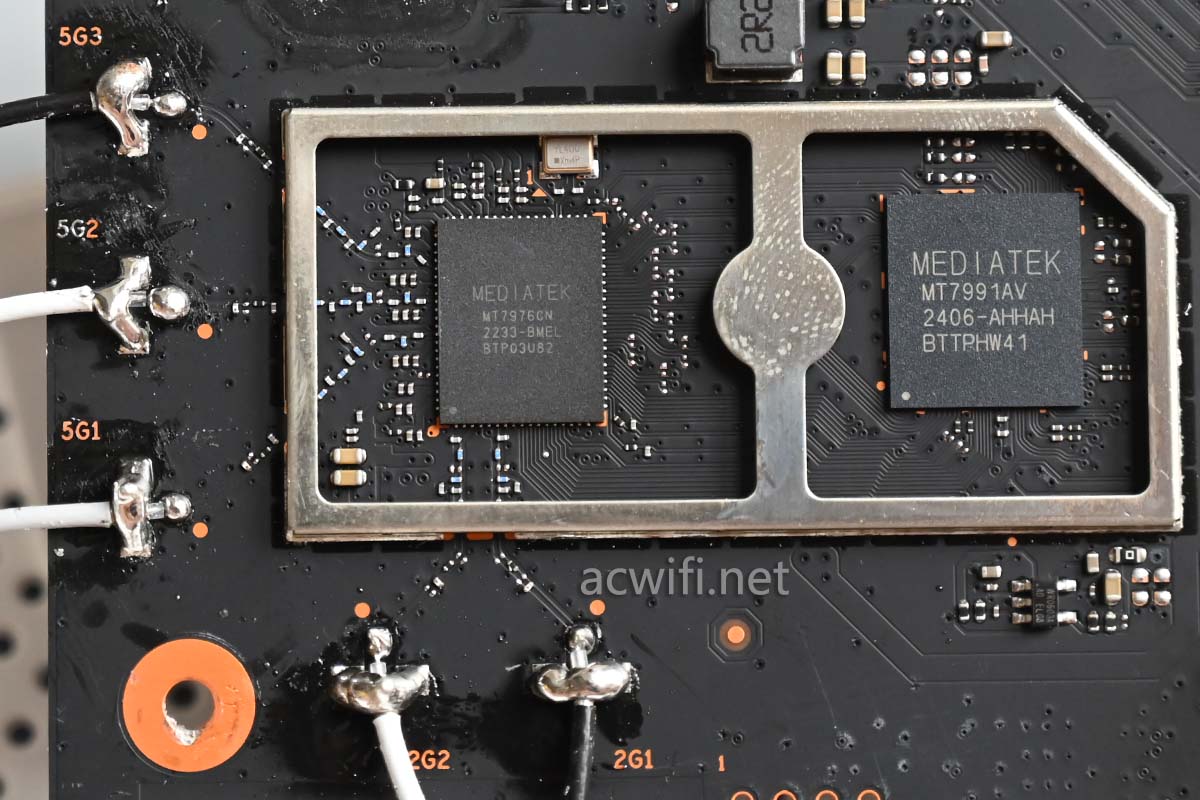

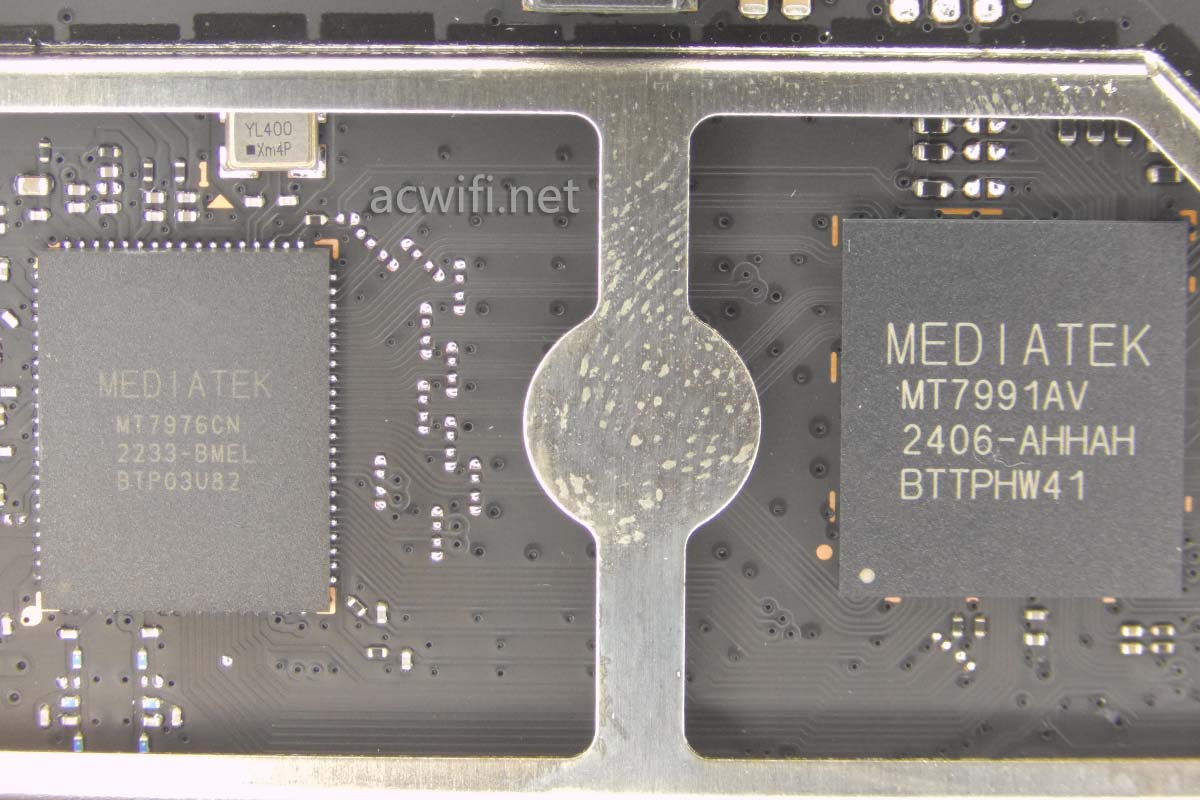

MT7991AV是双频无线基带芯片，MT7976CN是无线射频芯片。

MT7991A重点是6nm制程，2.4G是两条空间流，5G是三条空间流，即2.4G支持2x2MIMO，5G支持3x3MIMO。2.4G在4096-QAM和40MHz频宽下，最高无线速率688Mbps，5G在4096-QAM和160MHz频宽下的最高无线速度是4323Mbps，双频速率的总和是5011Mbps。

MT7976CN的2.4G支持2T2R，5G支持3T3R。

双频都没有用外置的FEM芯片。

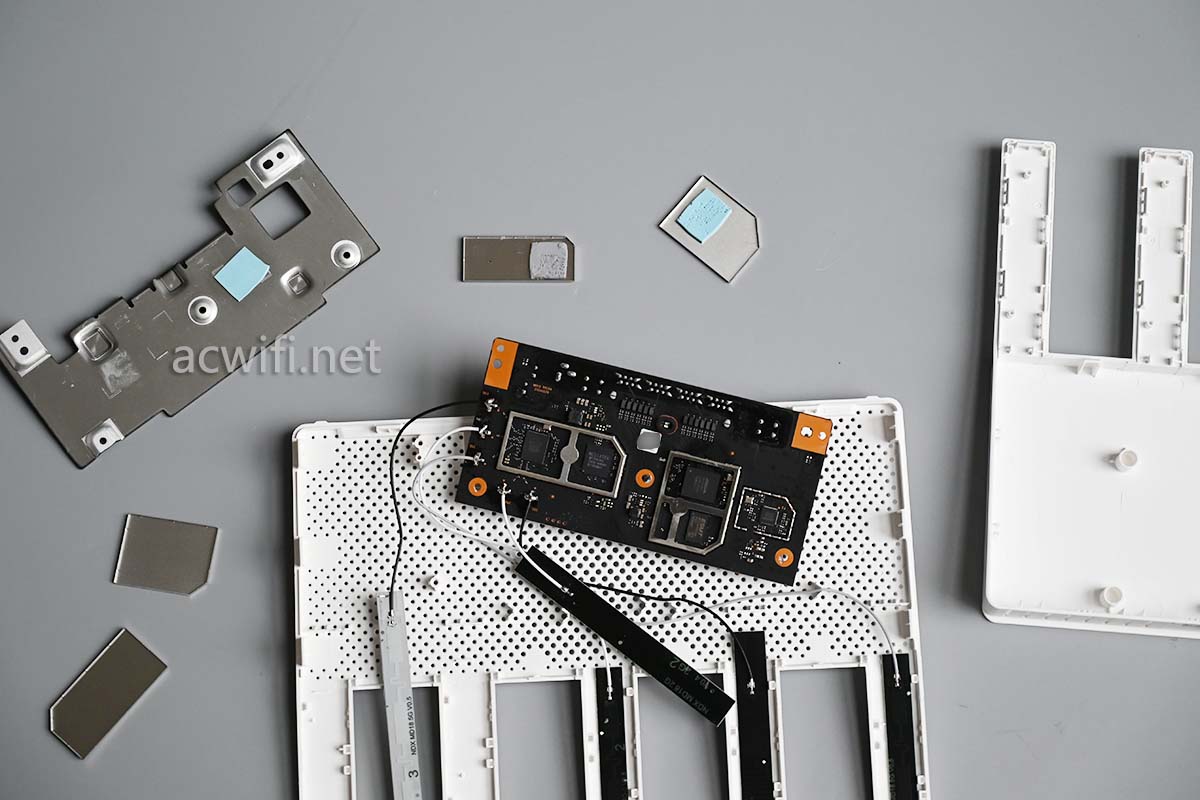

这台小米BE5000就拆机完成了。

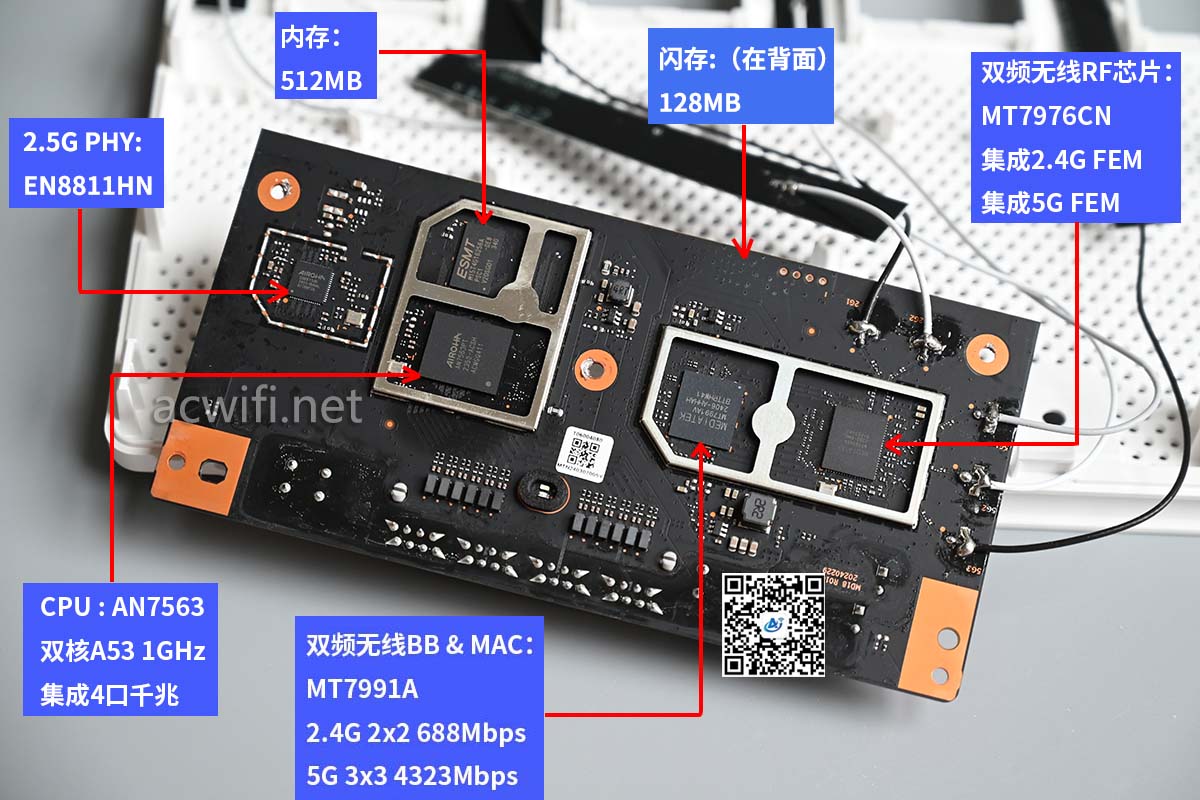

小米BE5000的民有芯片型号汇总图如下：

快测点K点和小米BE5000路由器放置位置如下：

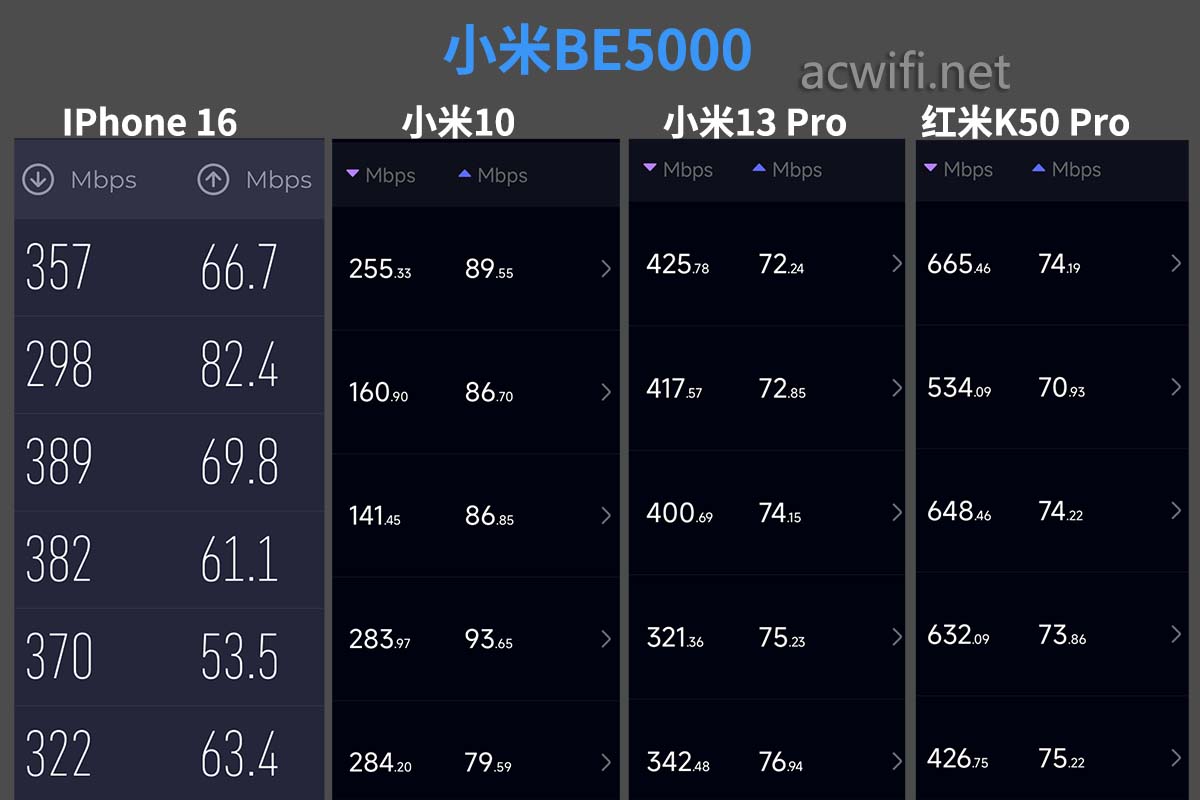

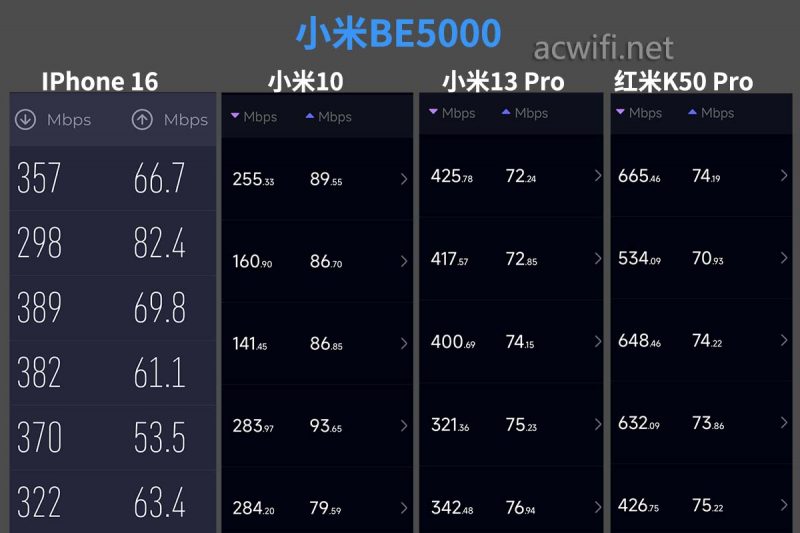

用四台手机测速结果如下：

小米BE5000跟TP的7DR5130是一样的芯片，所以在K点位置测速也差不多的。 联发科这套无线芯片用内置的FEM，无线也不错的。

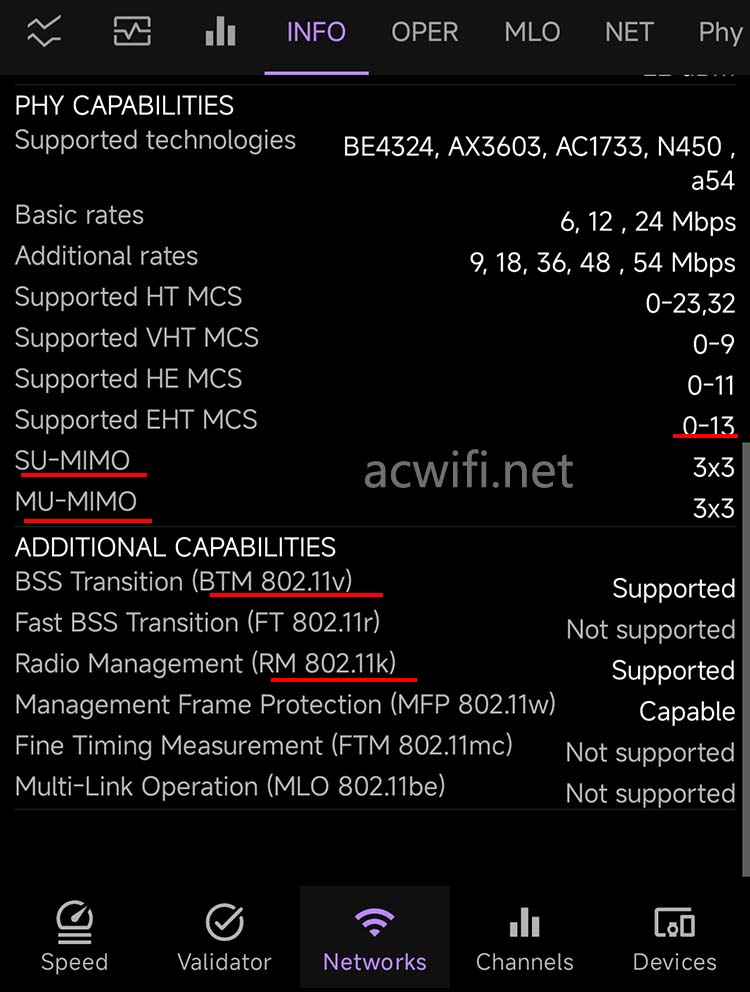

用analiti查看无线参数：默认支持波束成形和MU-MIMO，支持802.11v和802.11k，支持4096-QAM。（在acwifi公众号发送ana即可自动回复该APP下载）

由于只有1个2.5G口，我就不测小包转发率。1G WAN肯定能跑满1.488Mpps的。

现在国补的价格是237元，按需求选择吧。
