弱电箱到客厅只有一根网线的解决方案: 交换机单线复用设置教程

有一些朋友家里由于种种原因,弱电箱到客厅(电视柜)只布了一根网线,这时又想装主路由放电视柜位置。有什么不用重新抽线布线的一劳永逸的方法呢?就是别人常说的”单线复用“,对于这个词,我认为它的全称应该是这样:有好L多个网口共同使用一个网口来传输数据,里面的“共“字体现了两个方面:共用一个网口和共用一个网口的带宽。

对于现在市面上消费级的带WEB界面的交换机来说,设置并不复杂。只要掌握一句口诀就能轻松设置(web界面操作)。acwifi通过实操来展示这个过程,可以更容易理解一些,而后面会进行一些测速,了解一下实际效果。

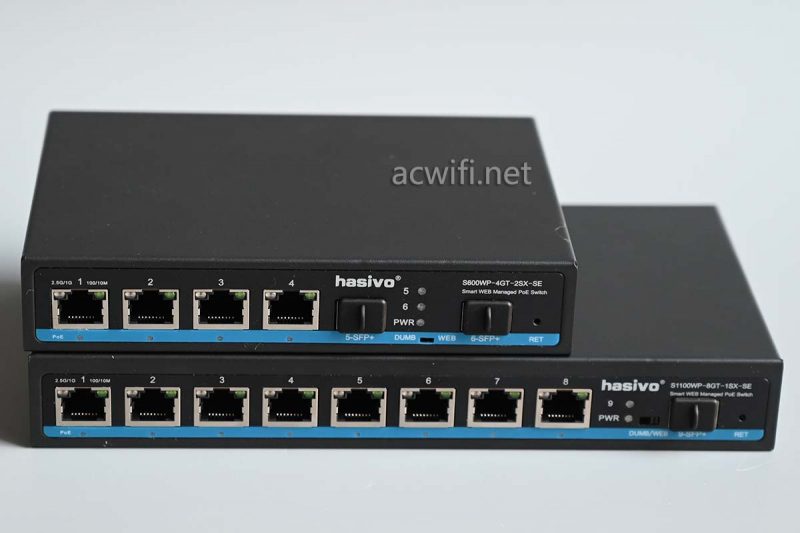

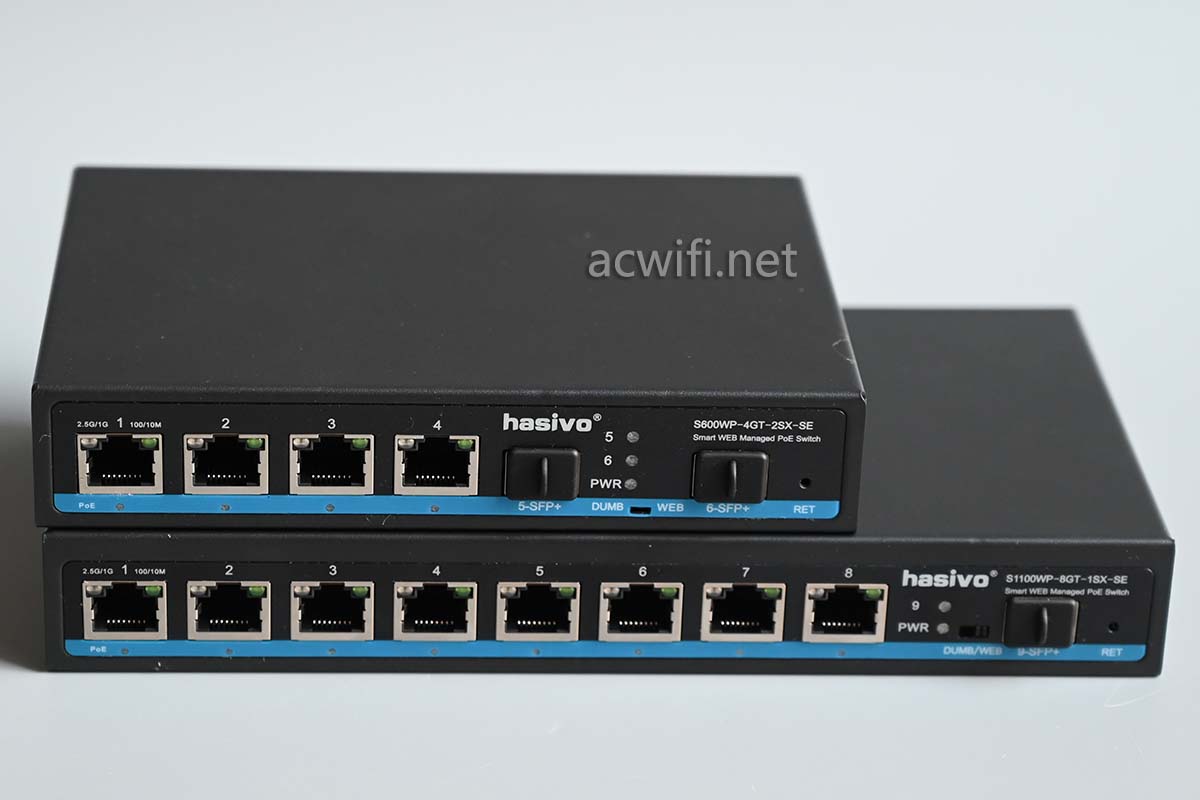

拿这两台hasivo的”4+2″和”8+1″ 2.5G网管交换机做测试,以后有机会再用其它品牌的混用看看。一步一步来!

“8+1″适合放弱电箱,里面有连接各房间的网口,放客厅(电视柜)的交换机4+2或5+1的就够,如果网口不够插,还可以插旁边的主路由呢。

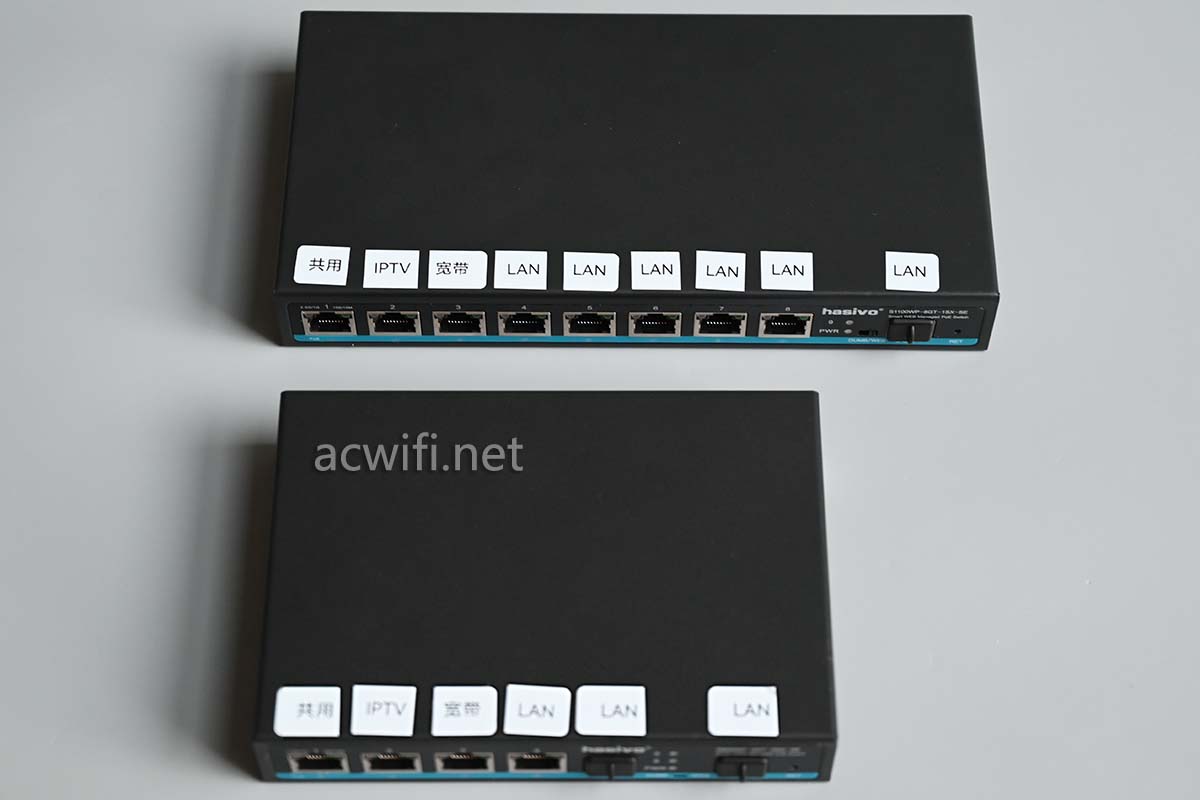

设置之前最好在各端口上打上标签, 这样设置起来和以后使用起来不会混乱,像这样:(LAN就是平时的傻瓜交换机网口)

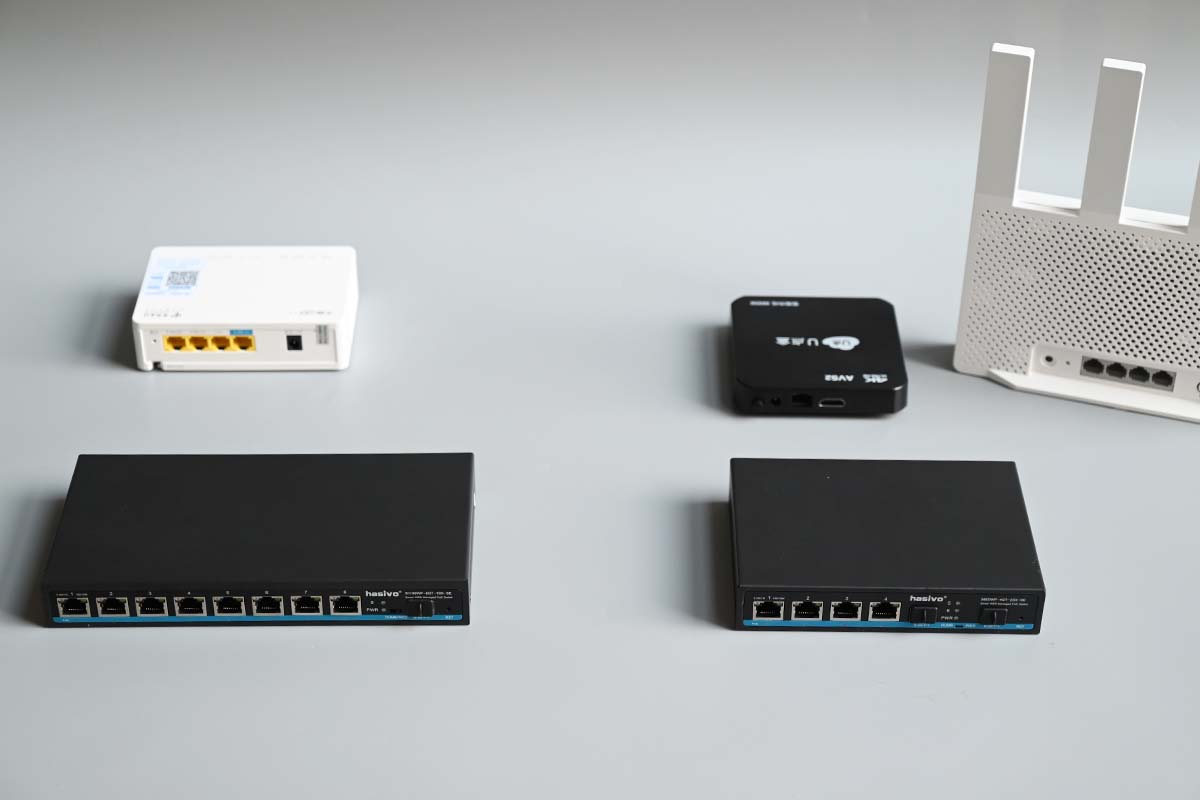

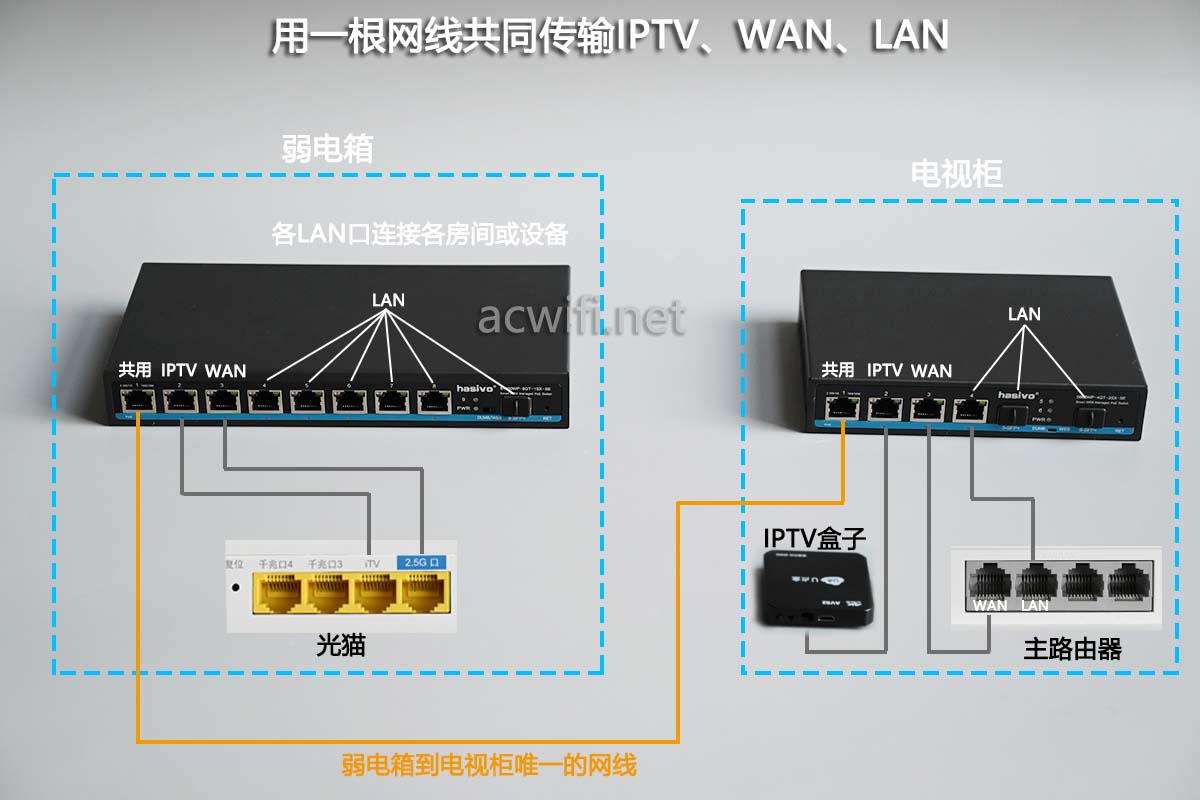

各设备连线示意图如下:

两台的1号端口用于WAN、LAN、IPTV的共用,插的是弱电箱与客厅的唯一的一根网线;

弱电箱那台交换机的2号口接光猫IPTV,3号口接光猫的宽带网口,其余端口就是LAN口了;

客厅那台交换机的2号口接电视盒子,3号口接主路由的WAN口,其它端口就是LAN口了,随便接一个口到路由器的LAN口就行,由于现在的路由器绝大多数支持盲插,所以交换机的WAN口和LAN口随便插到主路由器的任意两个网口就行,如果有2.5G口就插到对应的。前面这段文字不用看也行,上面这张图描述得更清晰。

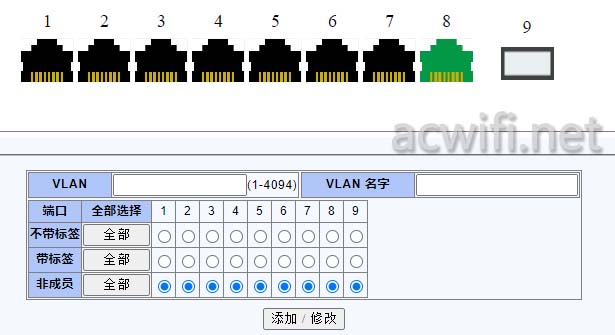

这是中文的界面:

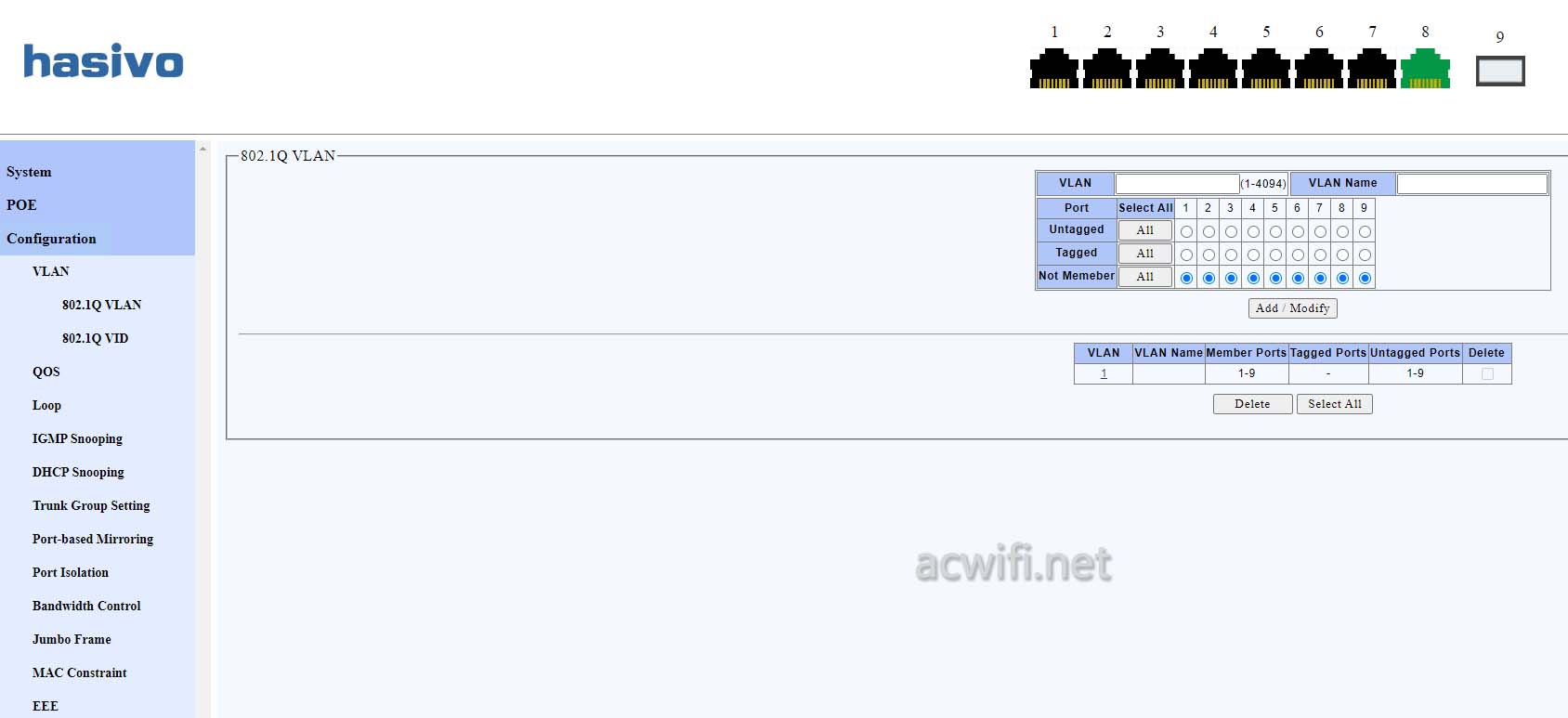

建议切换成英文的,以后换台交换机也能方便设置。下图是VLAN菜单里的802.1Q VLAN默认设置,要设置的也就是这里:

先来设定VID ( VLAN ID ),除了IPTV要用光猫里面的VID之外,WAN呀LAN呀都可以自定义,要不是限制了4位数,用94167也是可以的。从光猫里查到了IPTV连接里的VID是1381。

我自定义WAN口的VID为10,LAN口的VID为20。

口决:Untagged接设备(网管交换机以外的设备 ),Tagged接网管交换机。我们家用,抛弃专业的术语,设置完能用没问题就行。对吧!管它什么Trunk 口和access口,管它什么入站出站打标去标。

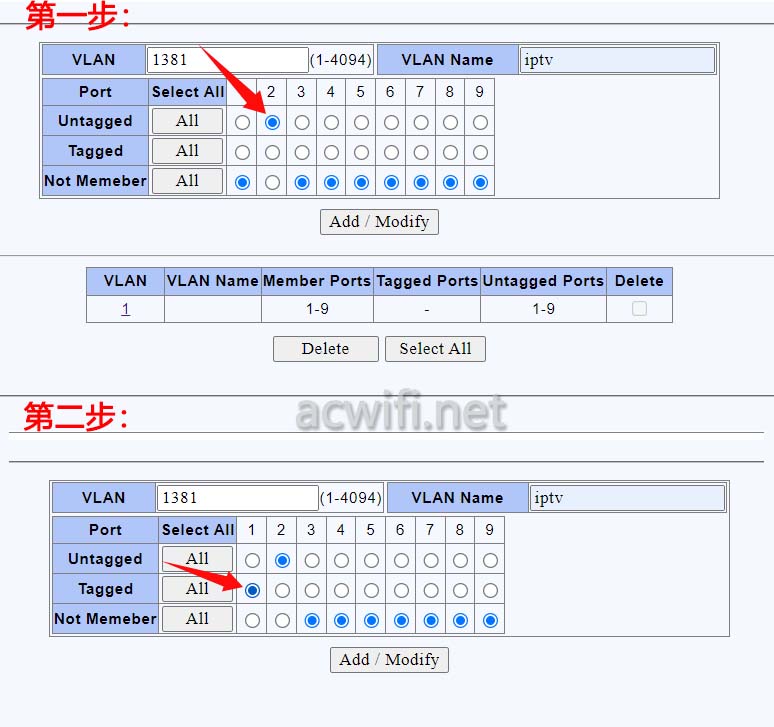

2号要插IPTV,要设定VLAN ID为1381,那么,第一步:2号端口用Untagged,而2号口又要通过1号口传输到另一台网管交换机,所以同时也要把1号用用上Tagged。填上VLAN ID值1381,然后VLAN Name随便改个iptv,方便以后识别管理。

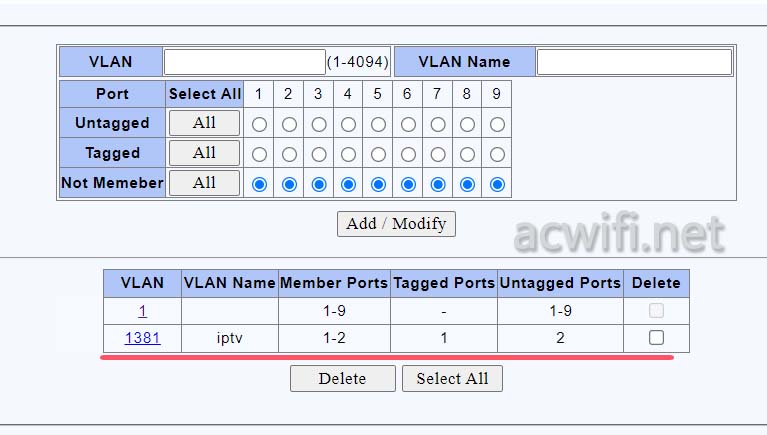

然后点Add/Modify,就增加了下图画红线的一行,这里显示了VLAN ID和名称,然后成员端口是1和2,1号口用的Tagged,接的交换机,2号用的Untagged,接的设备,设备是光锚的ITV口。

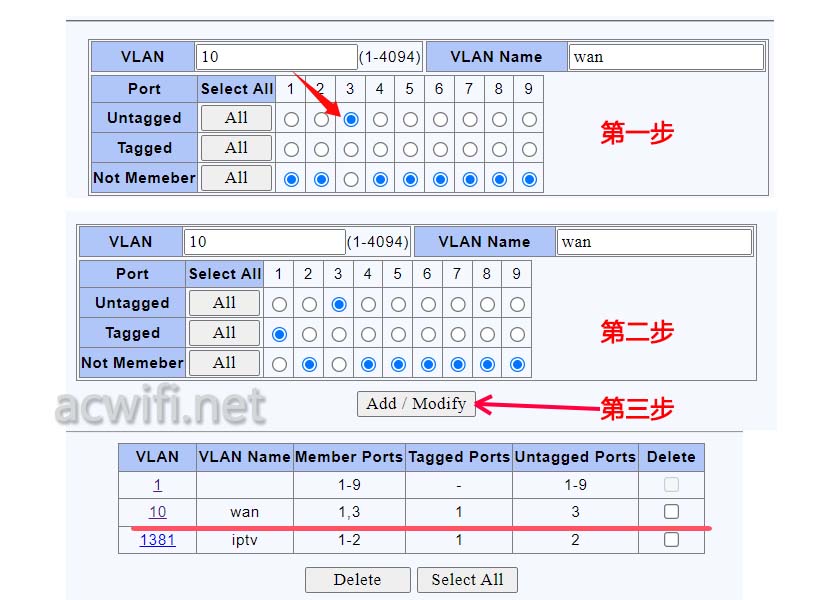

继续设置,要拿3号端口做WAN口,连接光猫的网口,设置VLAN ID为10,依然是三步曲,3号端口连接设备(网管交换机以外的设备 ),所以在3号端口那一列里勾选Untagged,然后它要经过1号端口口连接到另一台网管交换机,所以,第二步要把1号端口选上Tagged,第三步点击增加就会出现下图划红色的那一行内容。

剩下的所有端口都是傻瓜交换机端口了,即为LAN口,设定LAN的VLAN ID为20,依然三步曲:把剩下的4、5、6、7、8、9号端口选上Untagged,然后这些端口到另一台网管交换机时需要用到1号端口,所以把1号端口选上Tagged,第三步点增加。ym

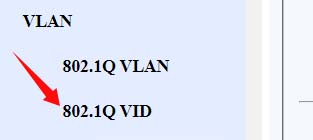

设置完了802.1Q VLAN之后一,还不行的,因为这是简陋的公版网管系统,美其名曰为轻网管交换机,因为简陋,所以呢Untagged设定的VLAN ID并不会生效,因此你会在网上看见好多教程需要去单独设置各端口号的PVID才可以。那就设置一下吧,否则真的真的不生效,实测也是如此。有个阅女无数的, 说错了,是阅机无数的朋友说,只要默认的那行(VLAN ID 1)后面的删除框是灰的(不能删除),就需要手动设置PVID,才能生效。那就到802.1Q VID里面指定一下前面所设定的VLAN  ID吧。

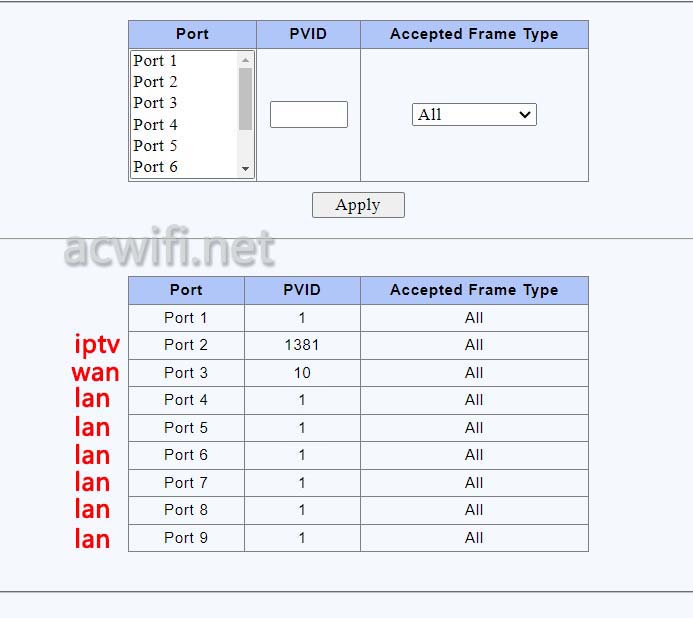

PVID就是Port VLAN ID嘛,把前面分别对iptv、wan、lan设定的VLAN ID填到对应的Prot扣面PVID里就行。如下图:

这样就可以了。记得去点保存配置,否则重启后当然白做了。

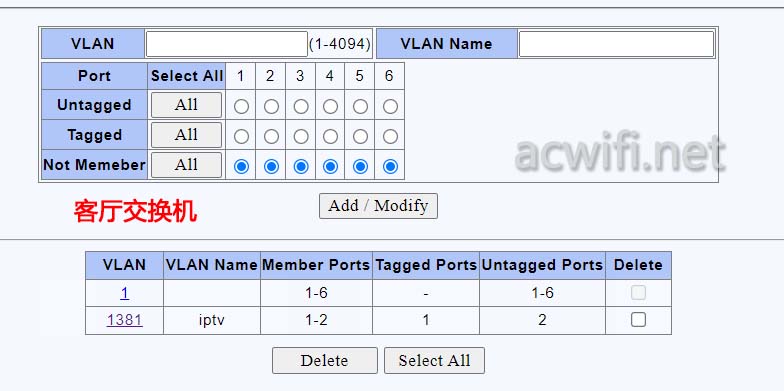

客厅那台“4+2”交换机也是这样的一模一样的设置,也是依照三步曲,分别把wan、lan、iptv设置好。

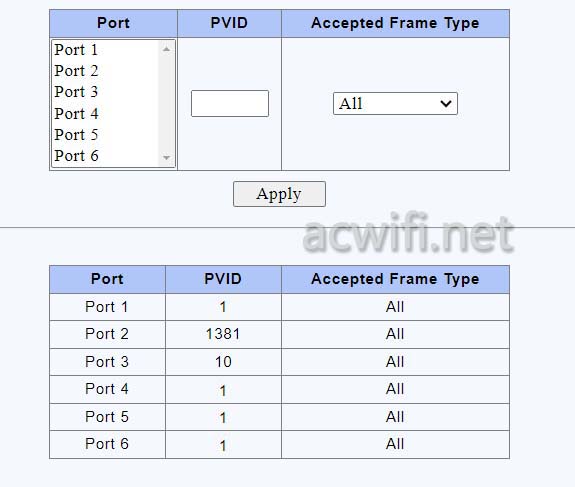

还有把这台“4+2”的PVID设置好:

记得记得要去点”保存“。

你可以跟着我的这个端口顺序去依葫芦画瓢就可以了,啥都不用理。包你好快搞掂食碗面。

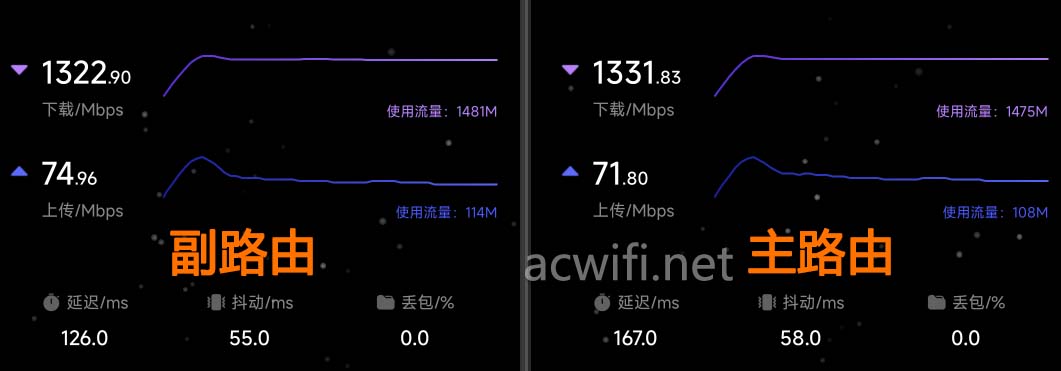

拿小米路由BE6500放在电视柜做主路由,然后小米BE3600 2.5G版本接在弱电箱里的交换机的LAN口上,进行有线MESH组风,之后分别对这台无线路由的5G进行测速。测速结果都是1300多Mbps(电视盒子一直播放着)。

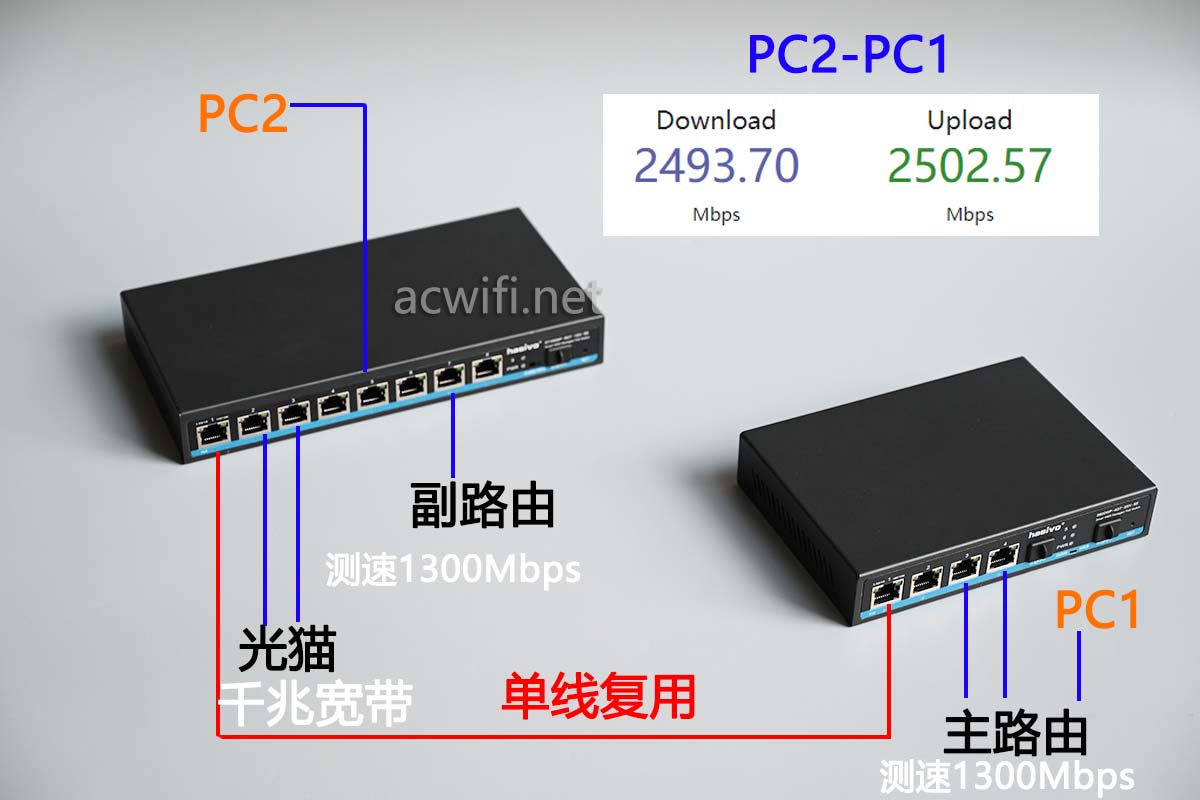

然后把两台电脑分别接在弱电箱那台交换机和主路由的2.5G LAN上,上行和下行都能达到2.5G端口的速度,各设备连接简图如下:

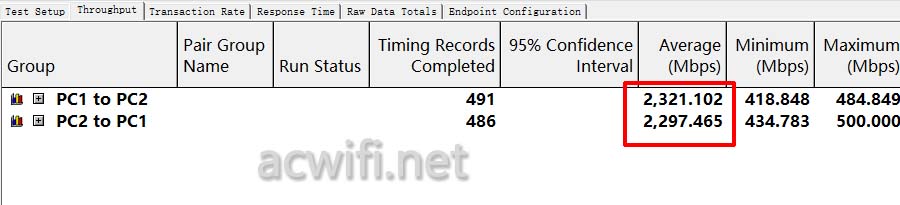

跨交换机的2个LAN口,果同时双向,同时双向测速会怎样呢?会不会减半?不会,上图的2台PC同时双向测速如下,每个方向都能跑到2.5G的端口速度:

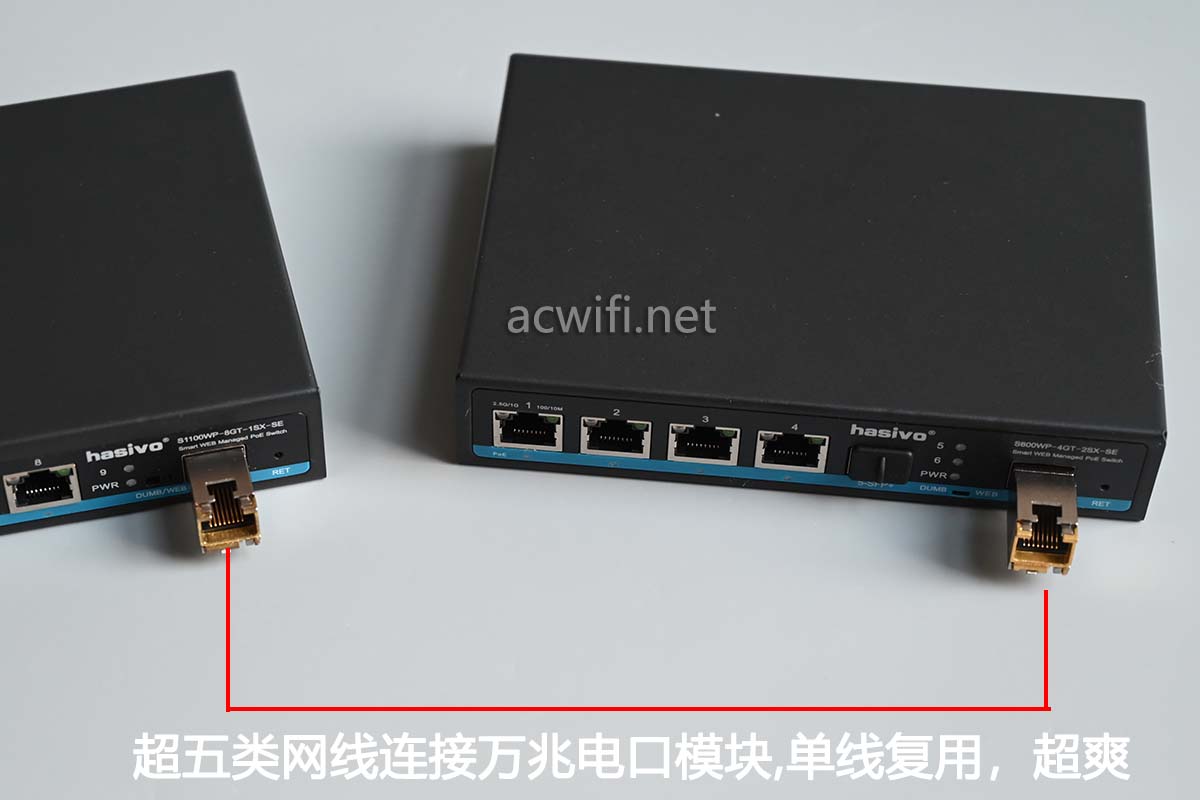

如果你的设备比较多,经常要跨交换机传输数据,你可以多花些钱,上带10G电口的网管交换机,或省钱一些买万兆电口模块,现在也就110多元一个,接在SFP+上,,有10G的单线吞吐率,还怕条毛。绝大多数只用2.5G口单线复用就满足2千兆宽带使用了。

只要设置好,以后换啥主路由副路由烂路由都没问题,随便插随便用,也不用担心这个那个。

不同品牌的交换机也可以这样设置,以后再写一篇吧。算了, 继续在这里写吧,把弱电箱那台8+1的换成TP-LINK的SE2109网管交换机试试。

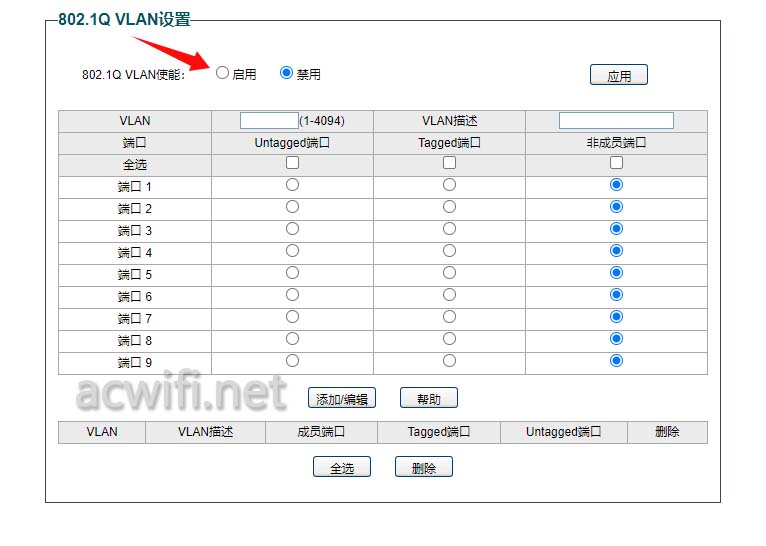

先在里面启用802.1Q VLAN使能:

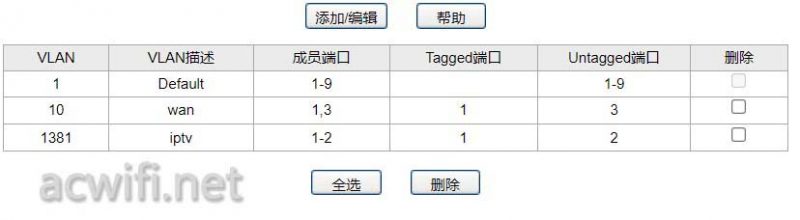

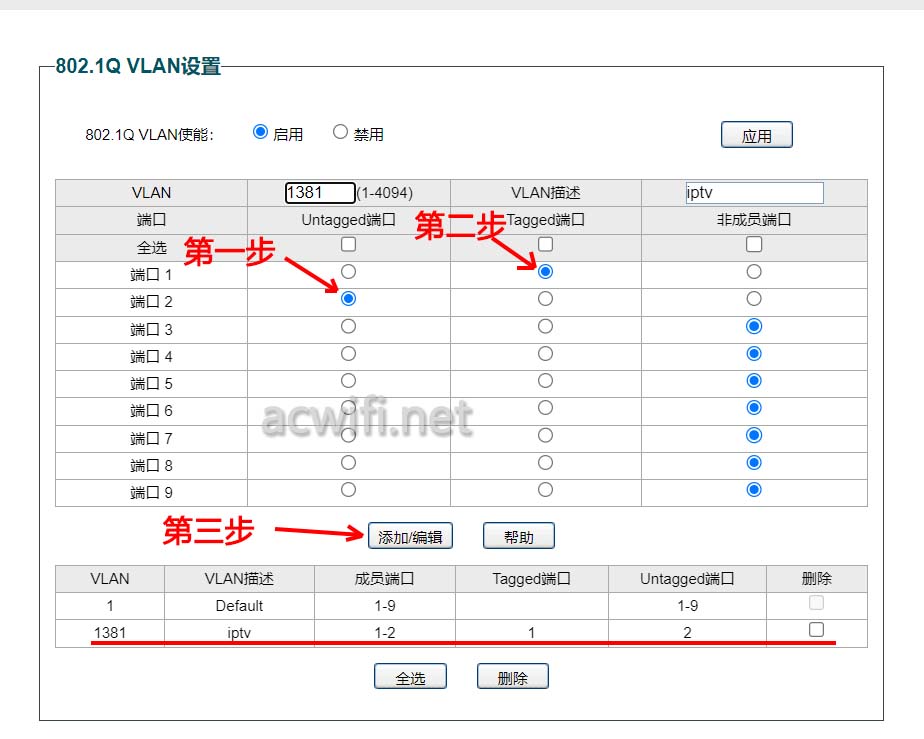

然后依照三步曲,比如设置2号端口为IPTV,就在端口2选择Untagged,因为要经过1号共用端口传输到另一台网管交换机,所以同时要在1号端口上勾选Tagged,点添加/编辑键,就会生成红色下划线的那行。

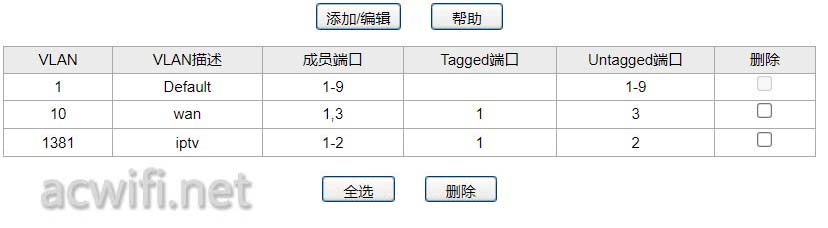

其它WAN和LAN也用三步曲,做完它。就是样这样:

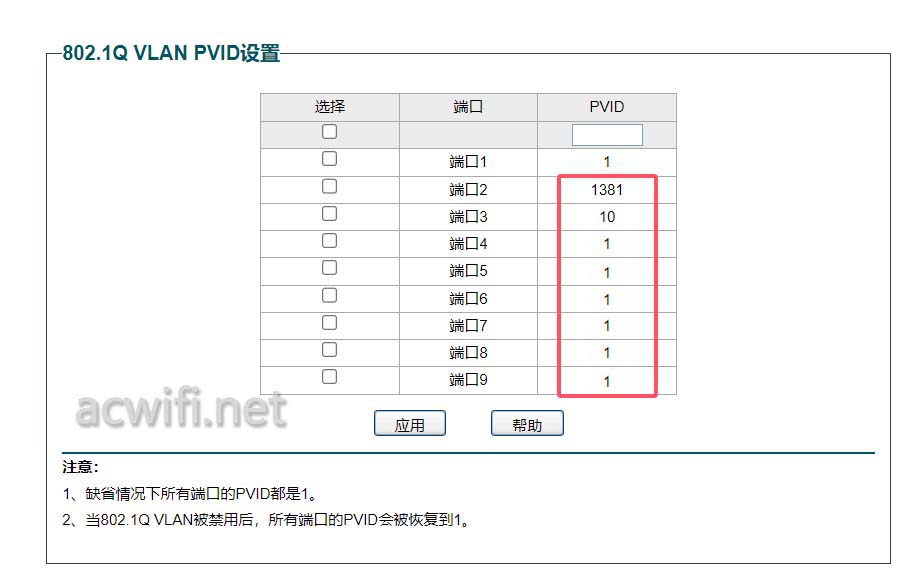

TP-LINK的2层网管交换机也需要设置PVID,跟前面那台设置一样,如下图:

保存配置。OK ,搞掂又食碗面啦。能用,没问题。

hasivo 8+1网管交换机京东链接

SE2109网管交换机京东链接

有没有更便宜的?有呀,水星的4+2,SE106Pro,京东购买链接
