TP-LINK 7DR7260拆机BE7200无线路由器 有5个2.5G网口

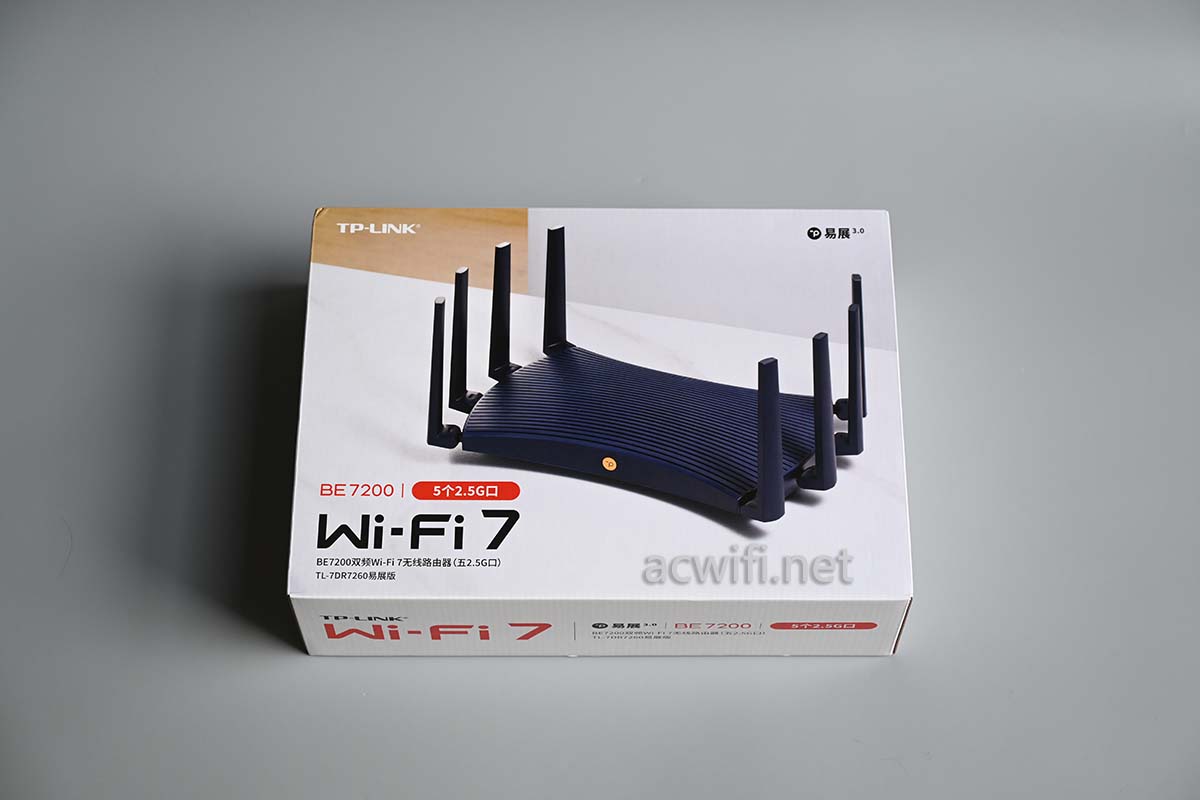

TP-LINK 7DR7260的外包装上醒目地写上了“5个2.5G口”：

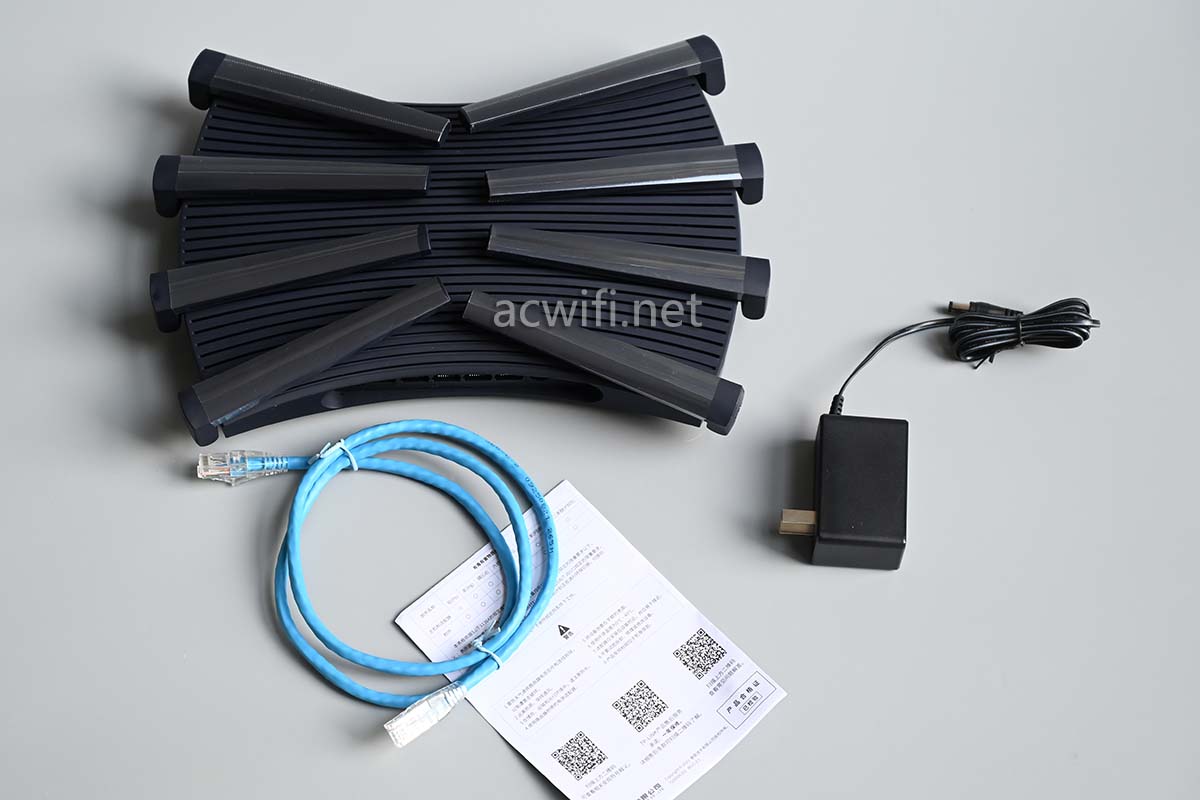

机身和配件 ：

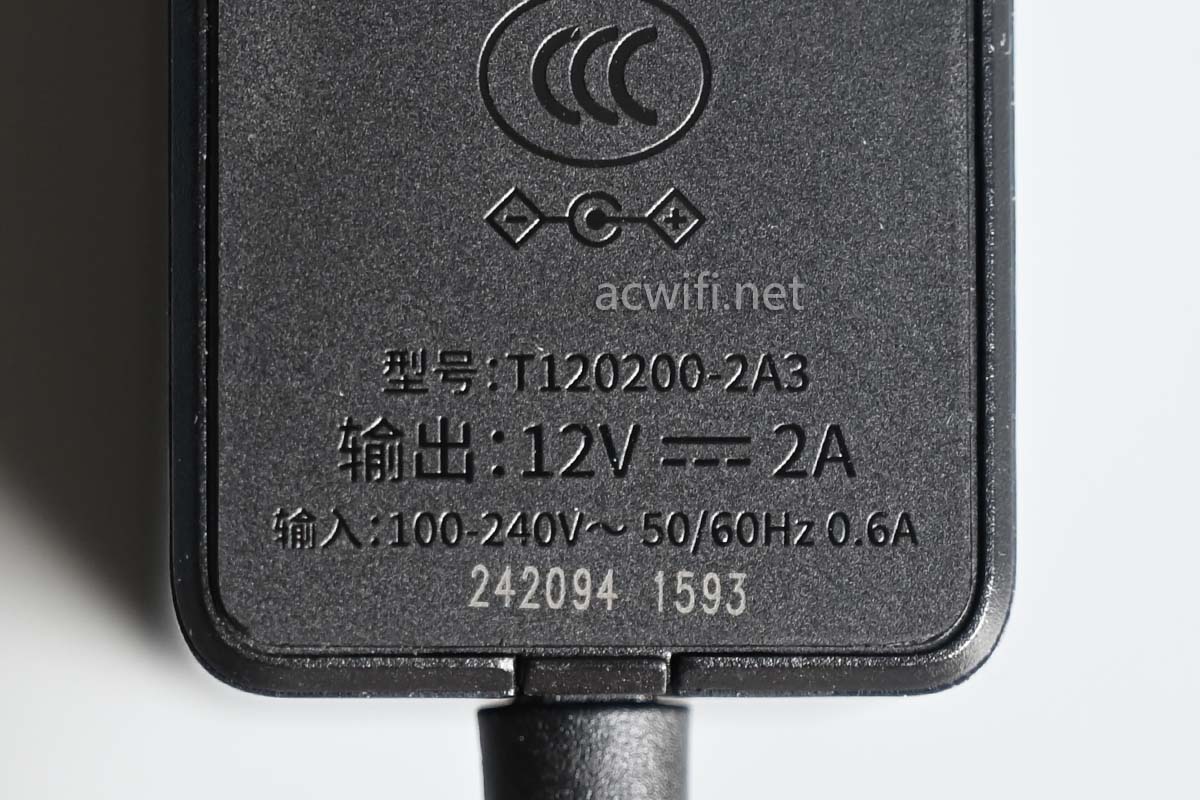

电源输出规格是12V/2A，实测空口待机功率为7W，插2个2.5G网口时的功率为8.4W。

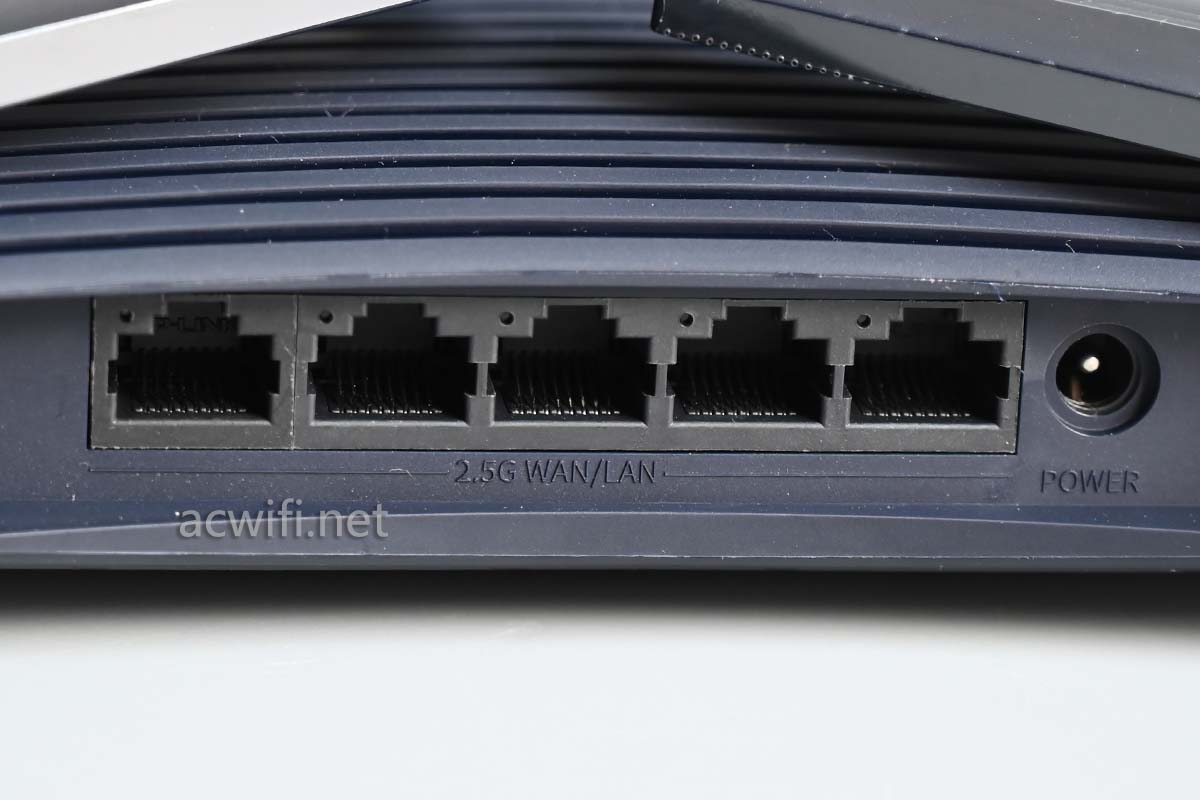

7DR7260的网口全是2.5G口的，目前在几百元的无线路由器里，就只有这款7dr7260和锐捷的BE72 Pro拥有5个2.5G网口。

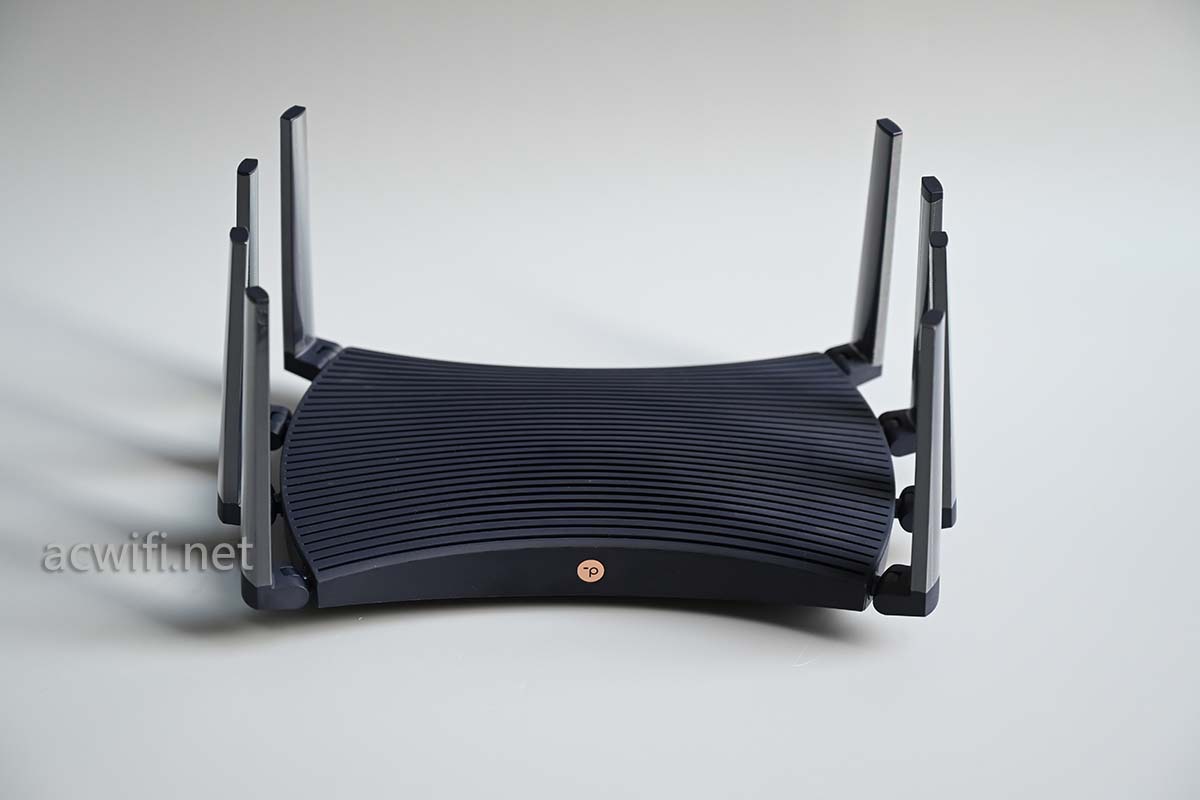

机身正面：

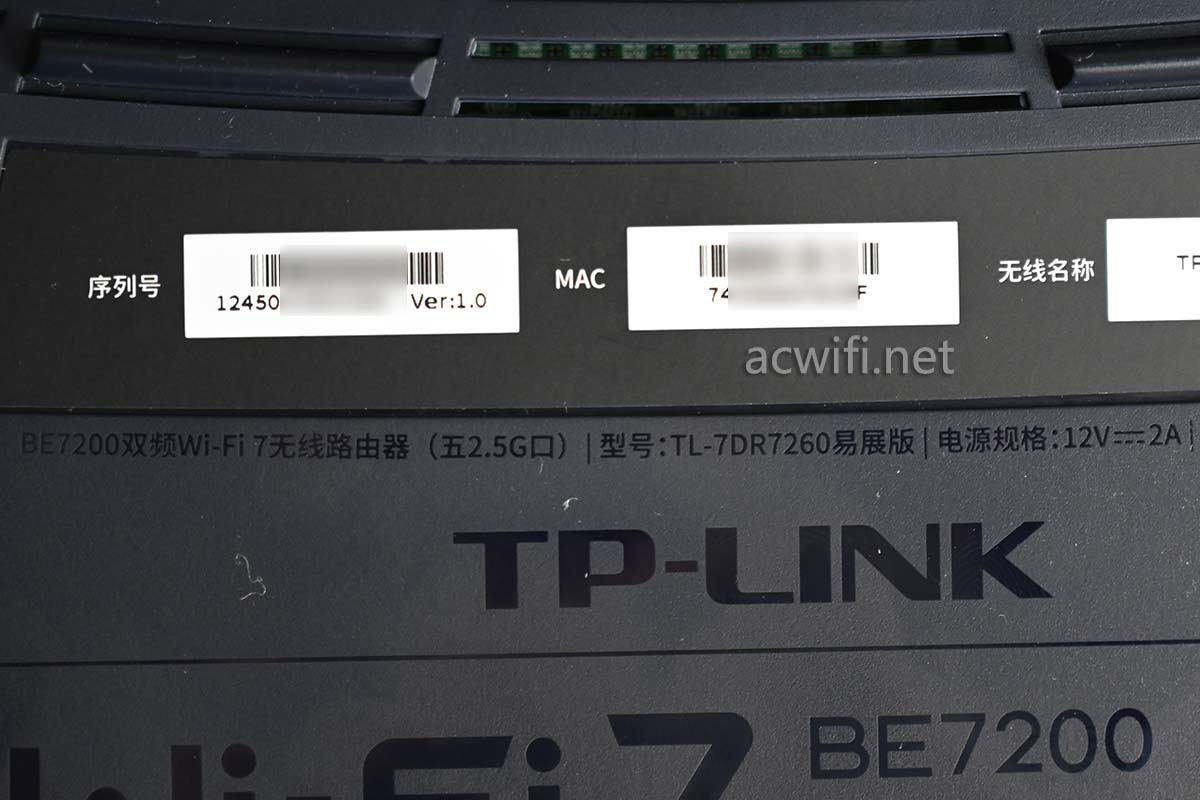

机身底部标签内容：

型号：TL-7DR7260易展版。

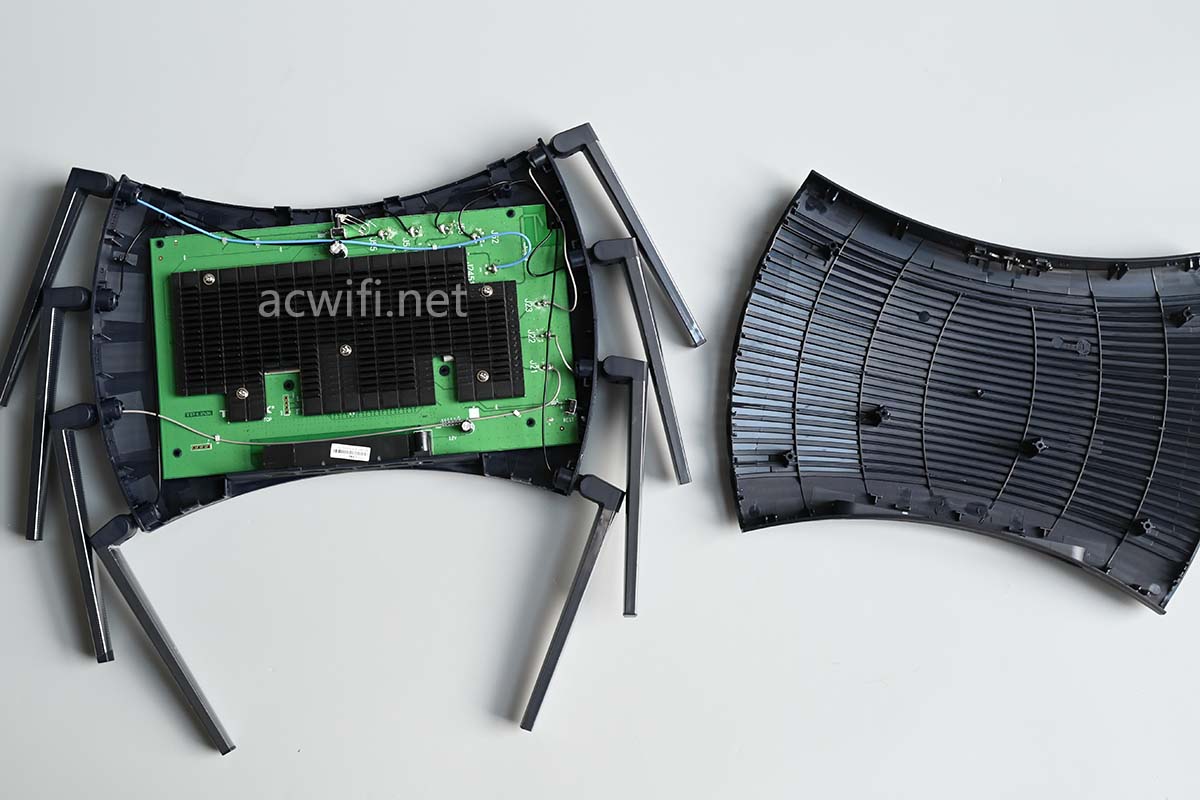

拆开外壳：

7DR7260跟7DR7230的主板和散热，看起来都是一样的：

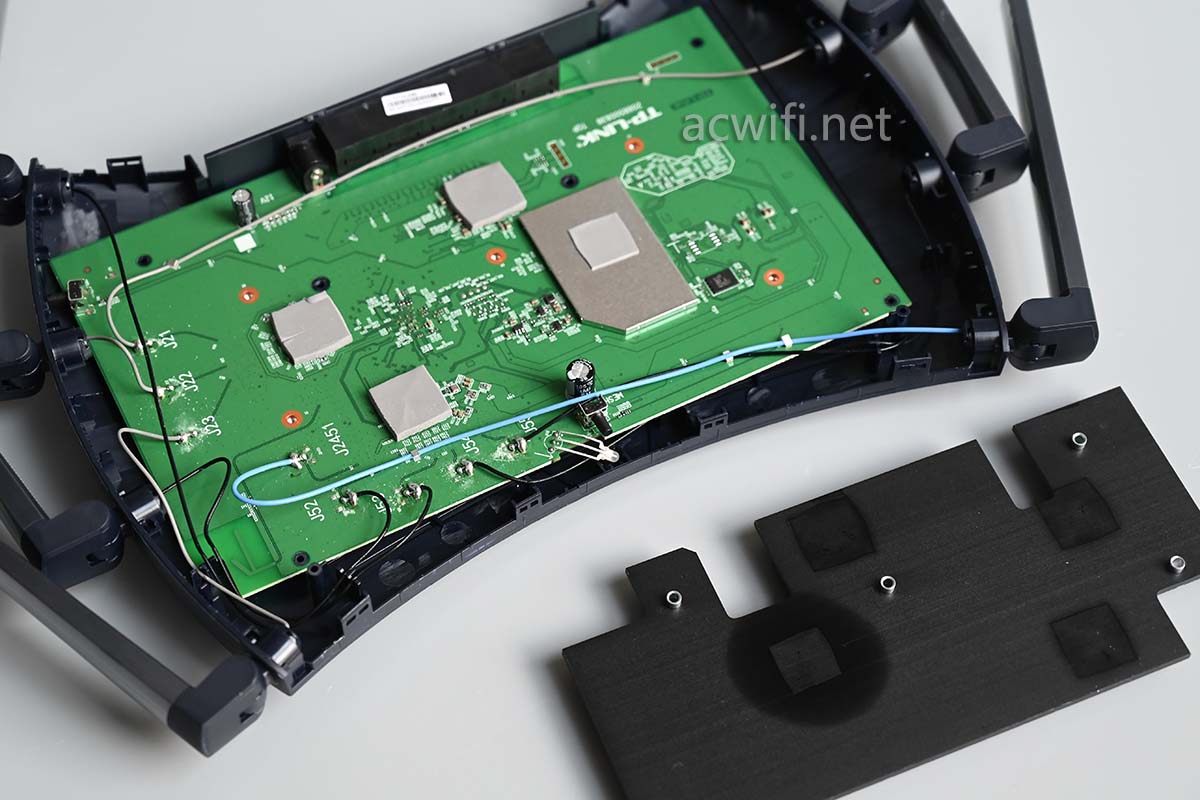

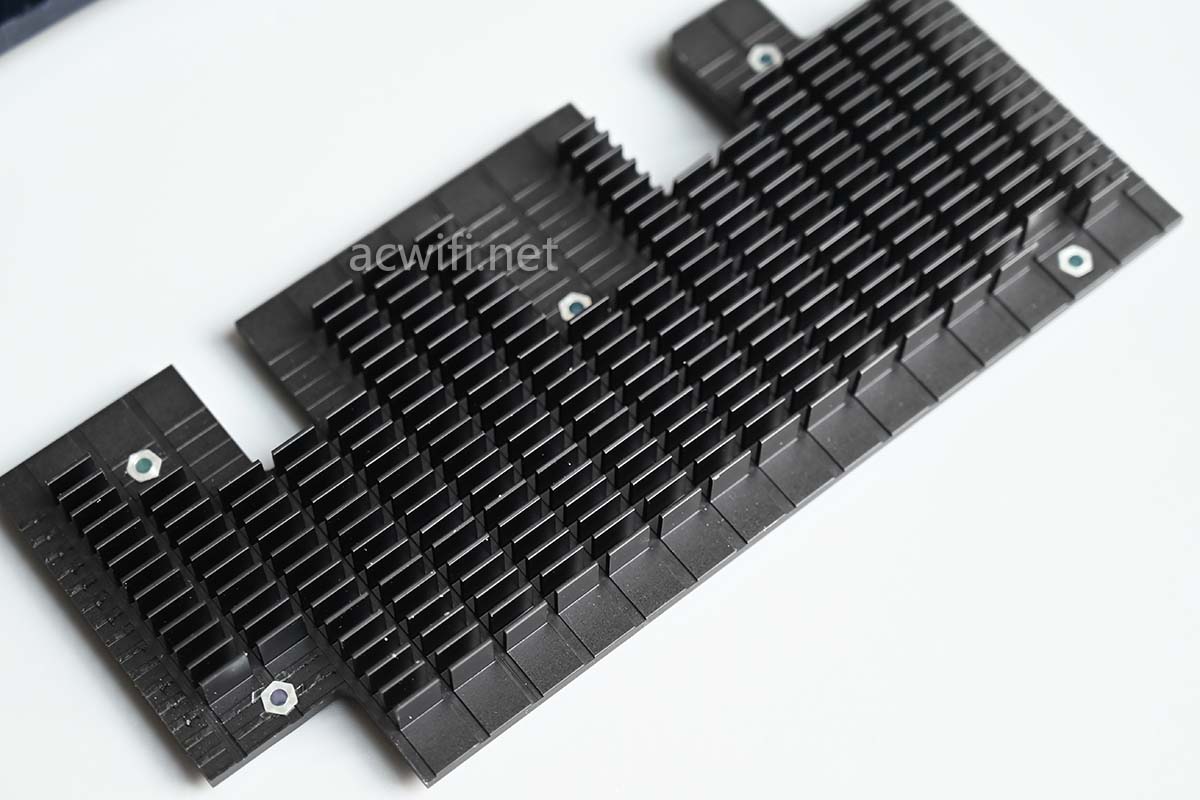

拆下散热器：

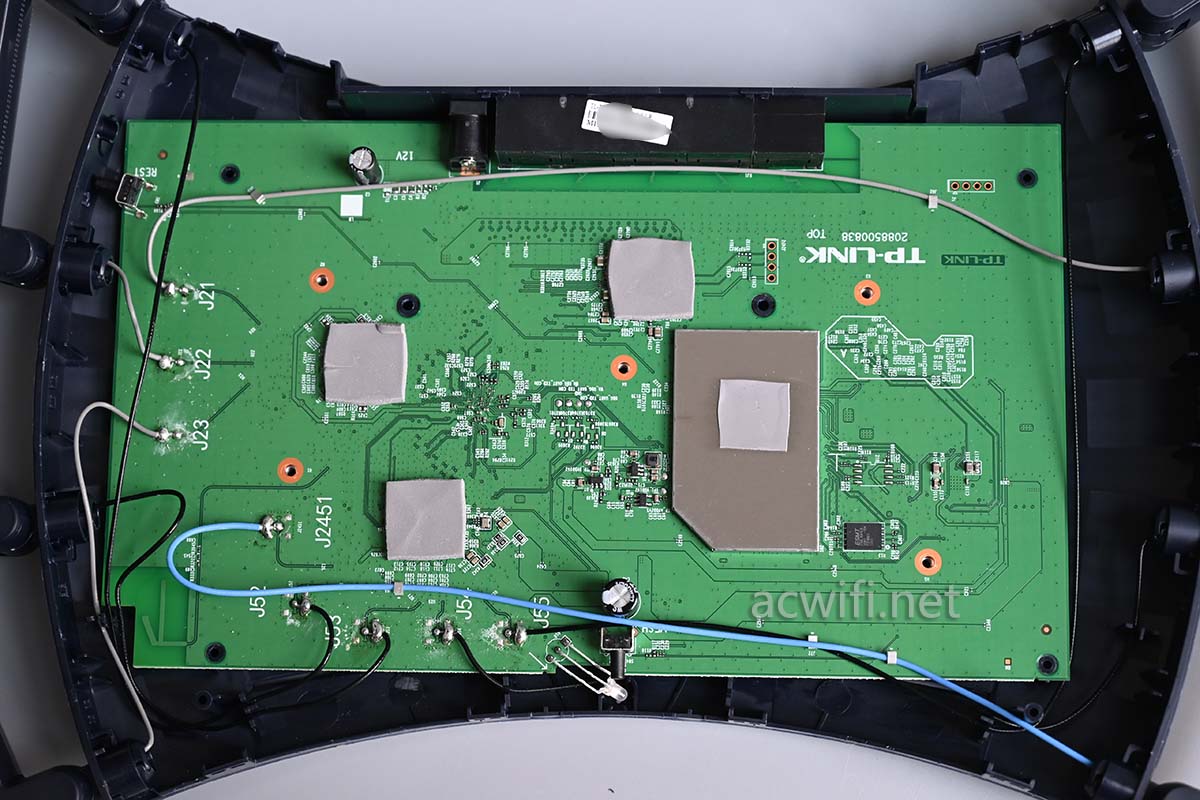

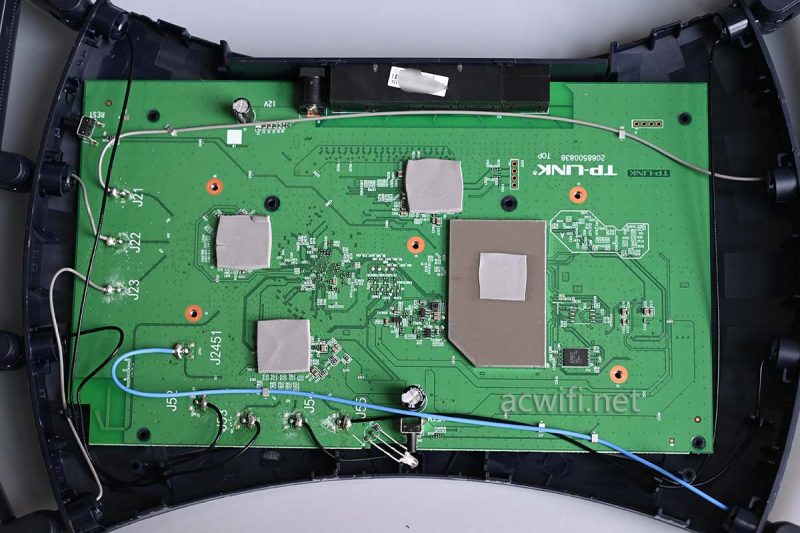

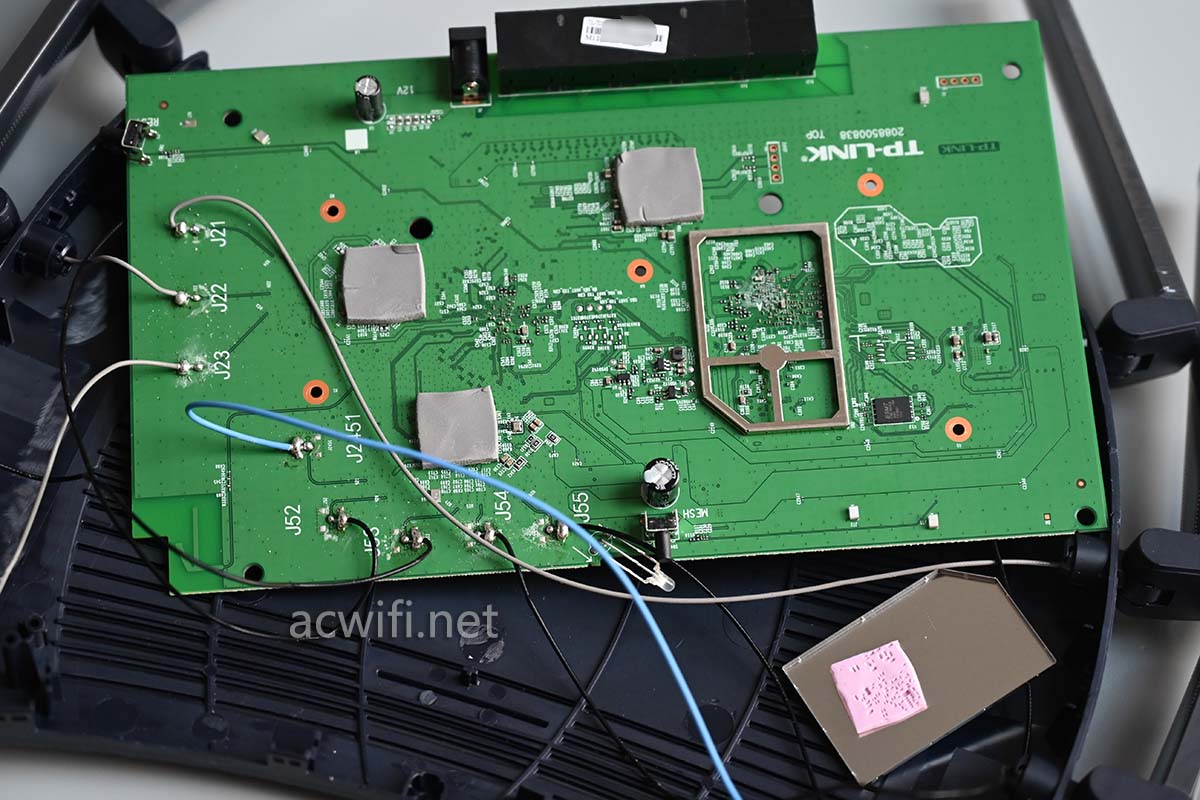

我定义为主板正面：

撬开这片屏蔽罩，里面空的。三片导热硅脂垫片下方也没有芯片。

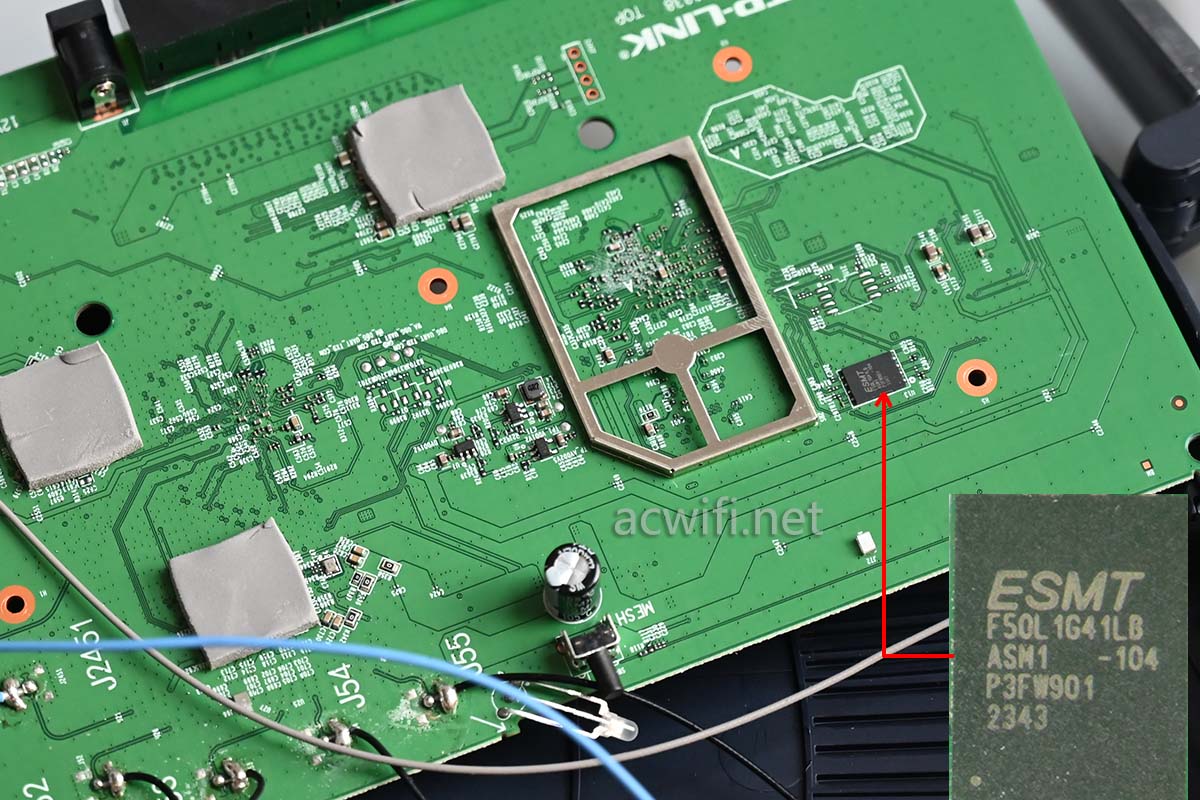

只有闪存芯片，型号是F50L1G41LB，容量128MB：

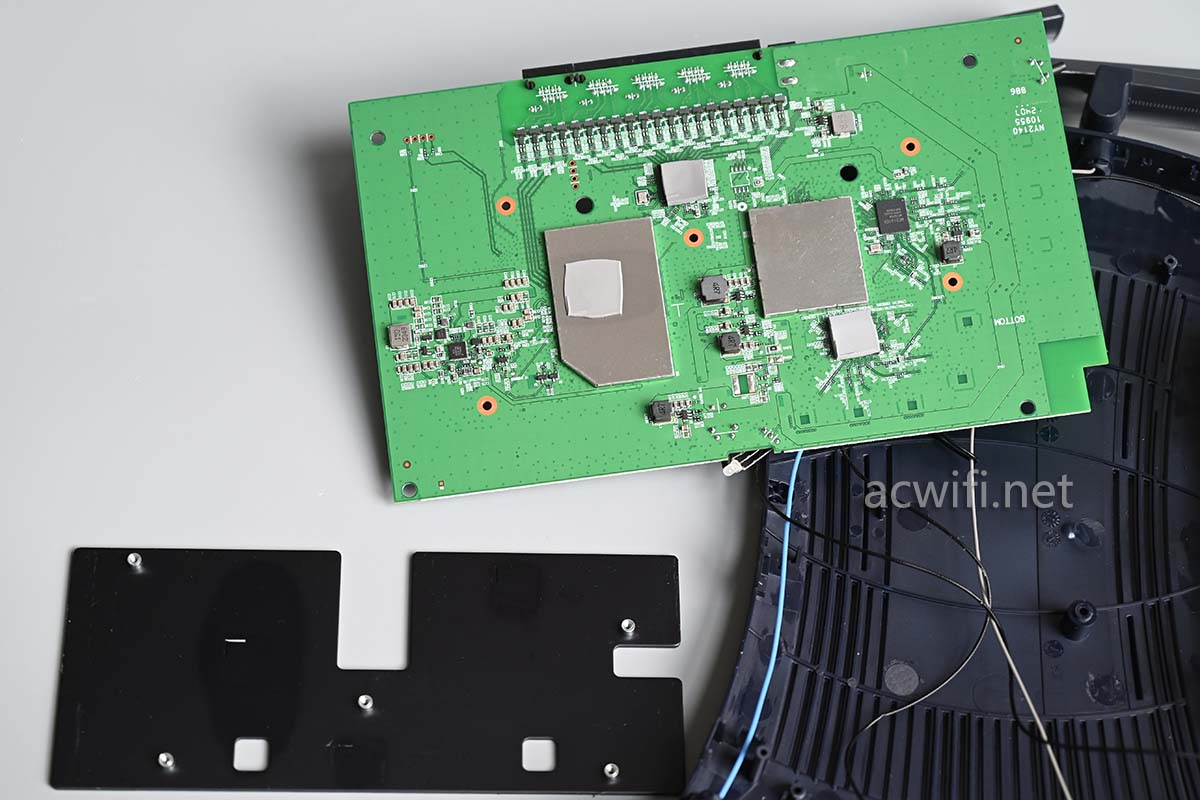

小心翼翼地翻过主板背面，黑色均热铝板自己松脱了下来：

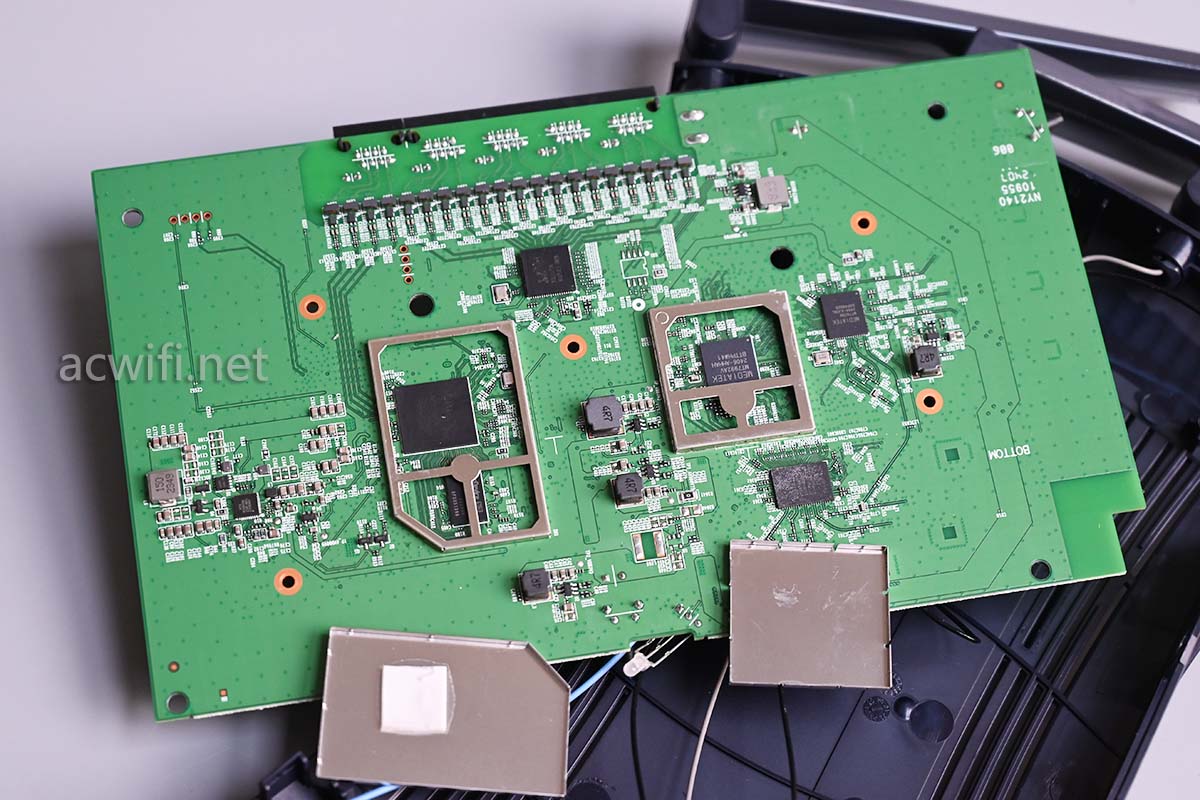

撬开两片屏蔽罩：

内存又被挡住了：

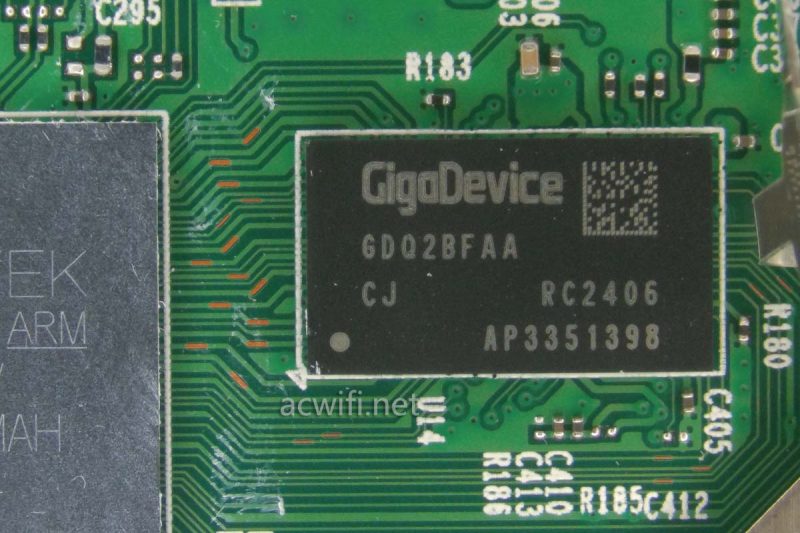

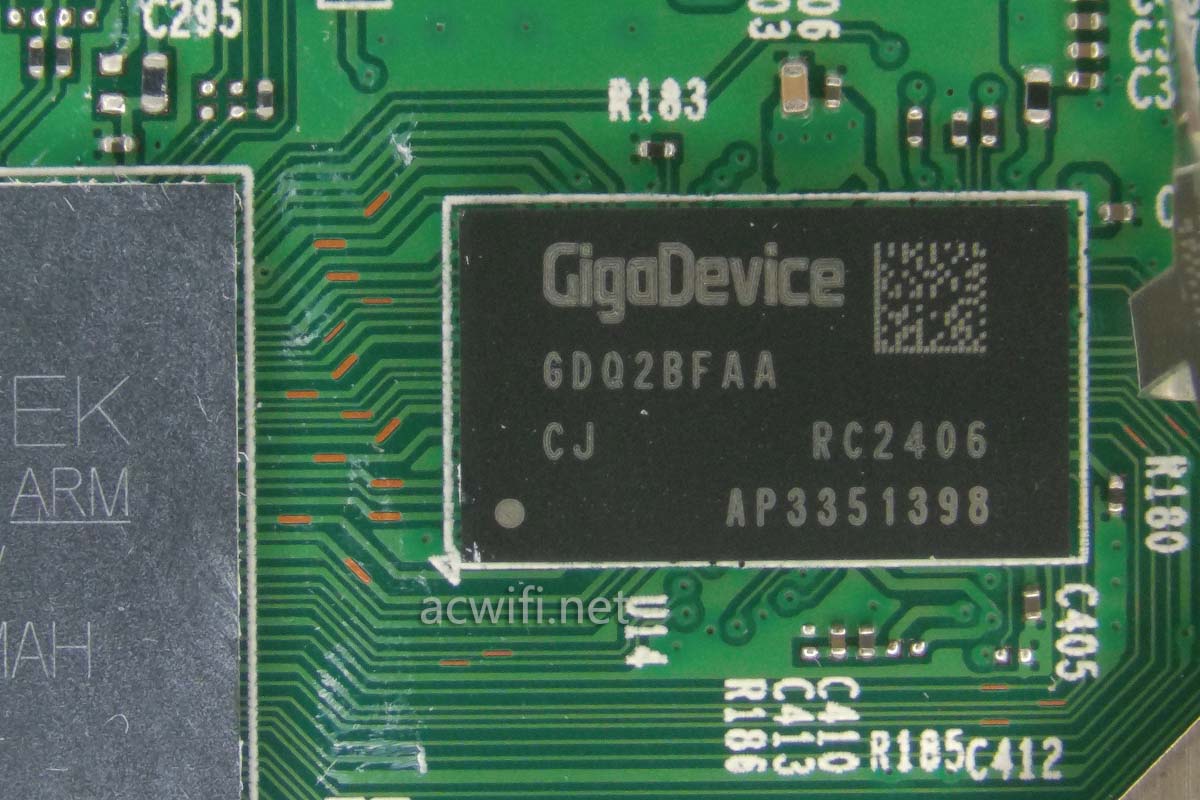

剪断它，内存芯片型号是GDQ2BFAA-CJ，DDR4 3200MHz，容量512MB:

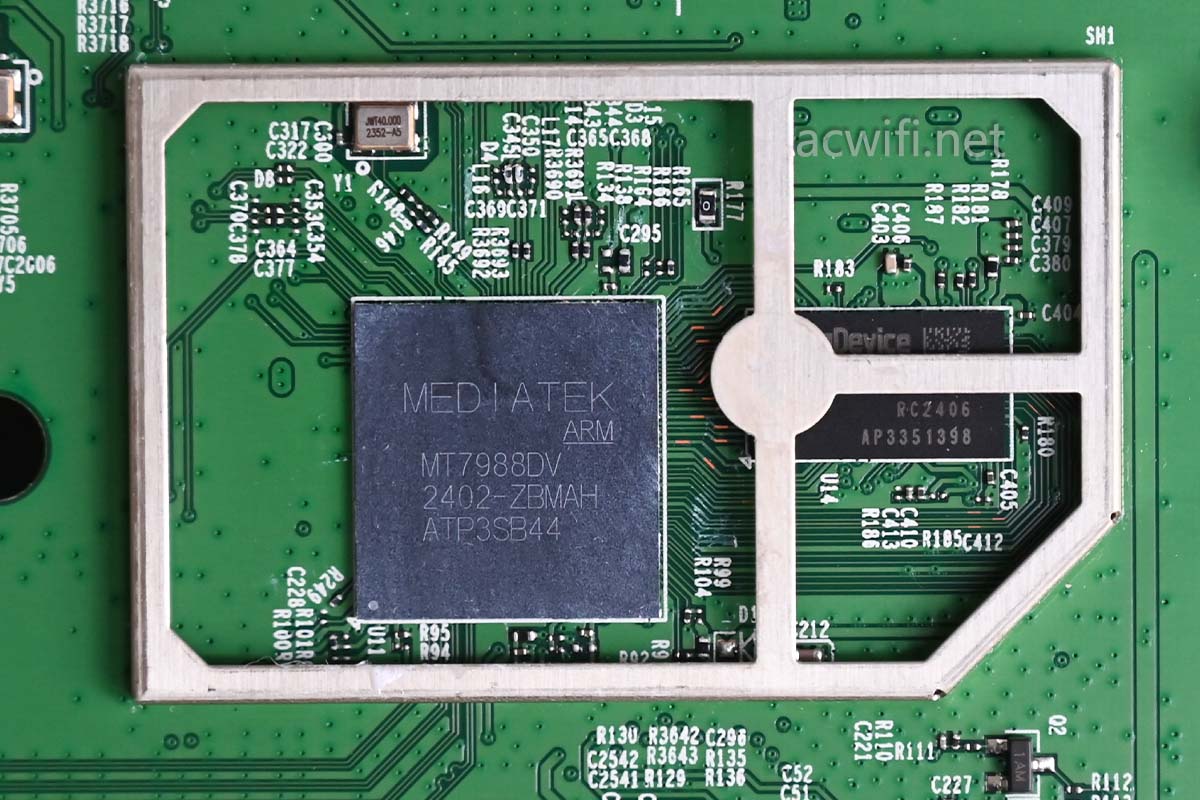

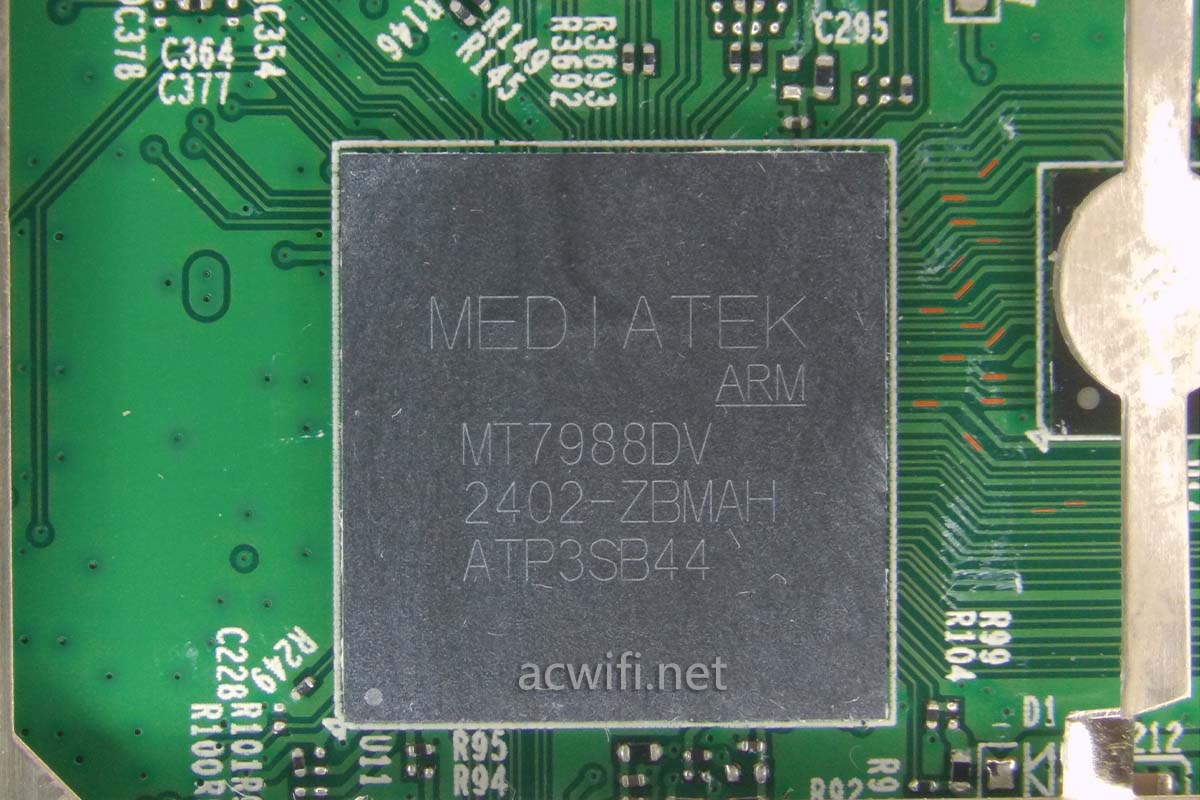

7DR7260的CPU型号是MT7988D，跟7DR7230用的一样。MT7988D是三核A73，最高频率1.8GHz， 12nm制程，集成了一个 2.5Gbe PHY和4个千兆口。

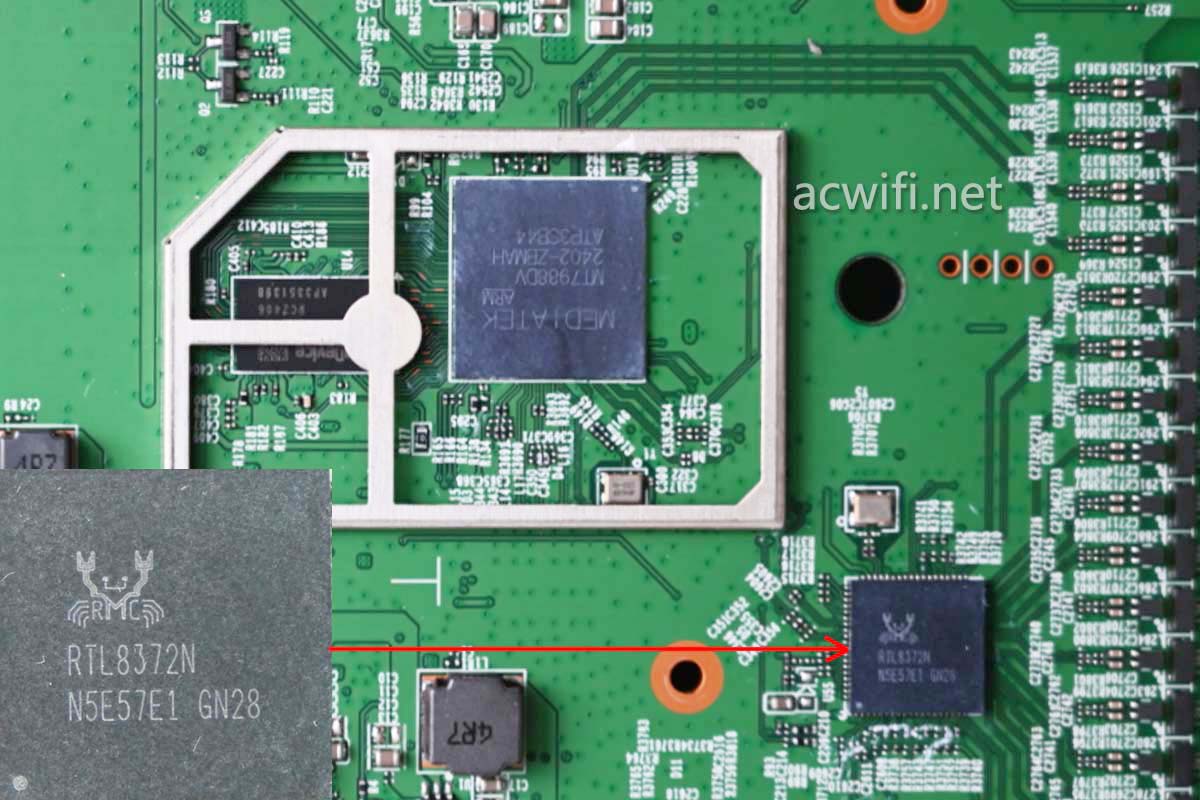

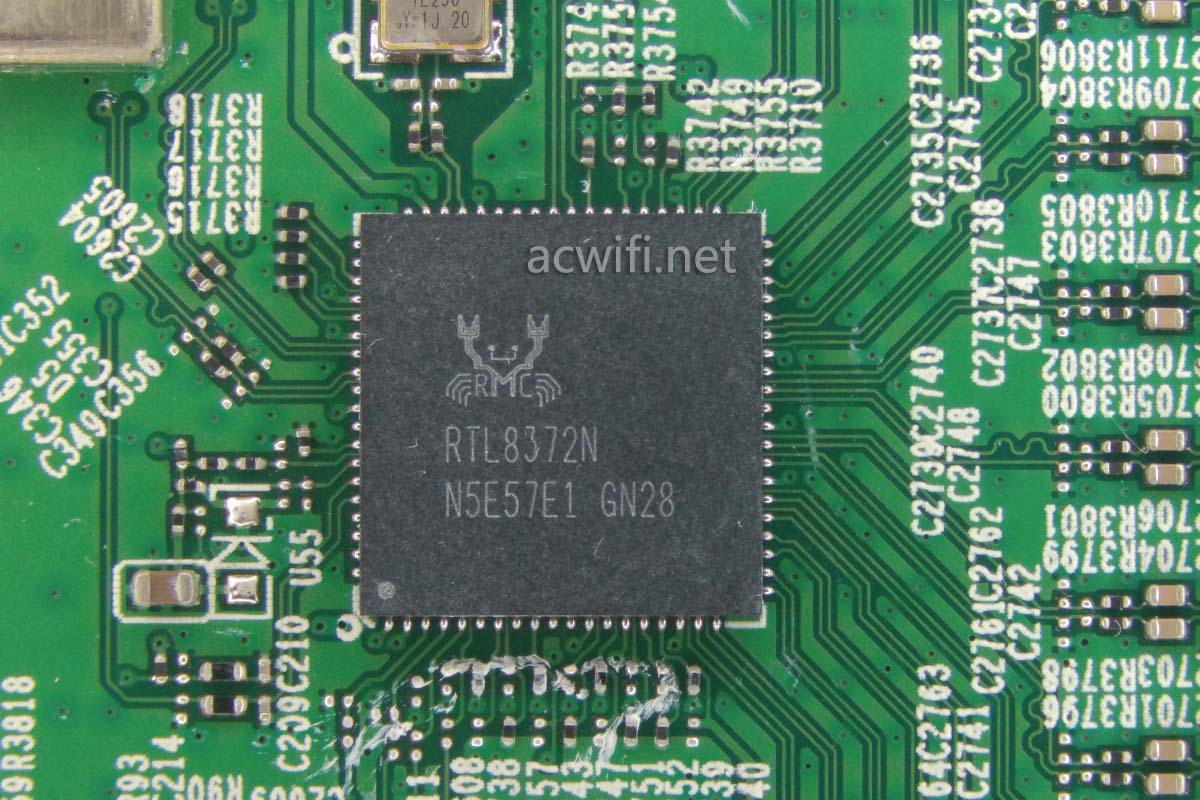

MT7988D用USXGMII接着一颗2.5G交换芯片：RTL8372N，它本身有四个2.5G PHY，加上MT988D的一个，一共就有了五个2.5G网口。

7DR7230没有这颗RTL8372N。

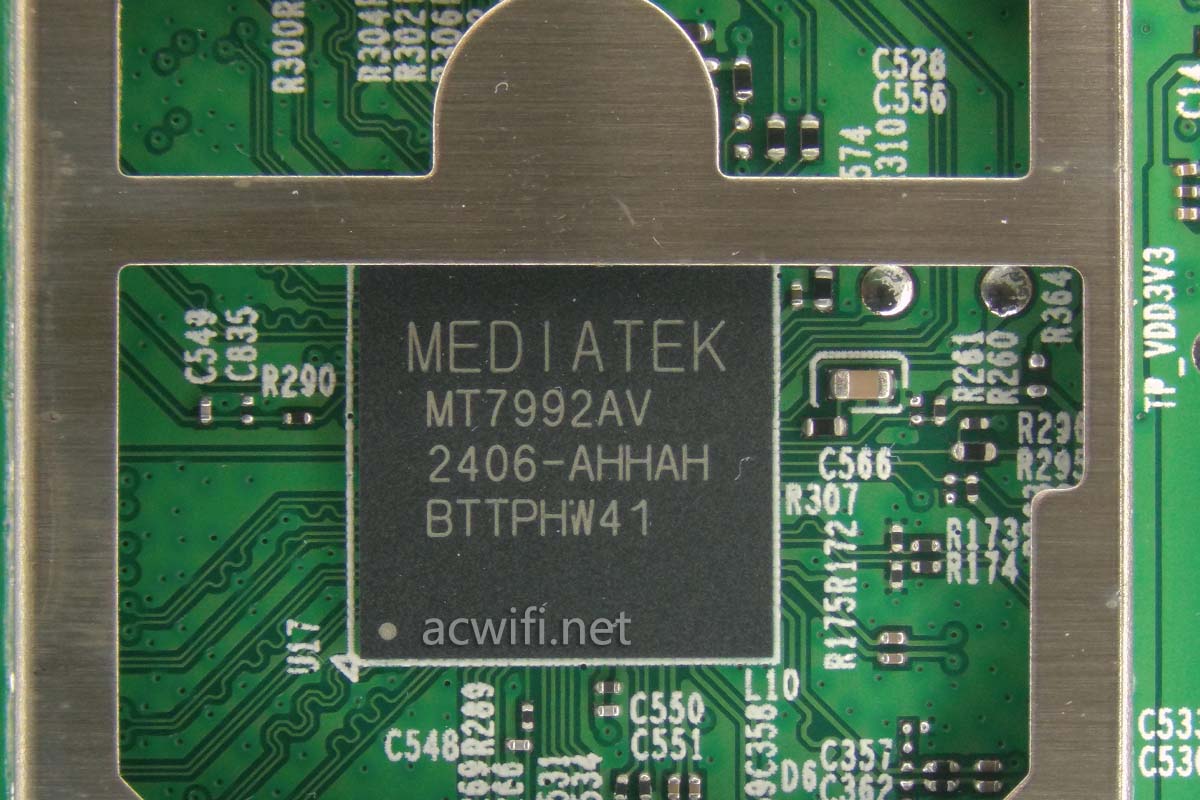

MT7792A是双频无线MAC和无线基带芯片：

MT7992A的双频均支持4x4MIMO，无线速率分别为1376Mbps+5765Mbps。

MT7992A有个细佬，就是2.4G 只有3x3MIMO的MT7992B，它可以做成BE6800的无线产品。

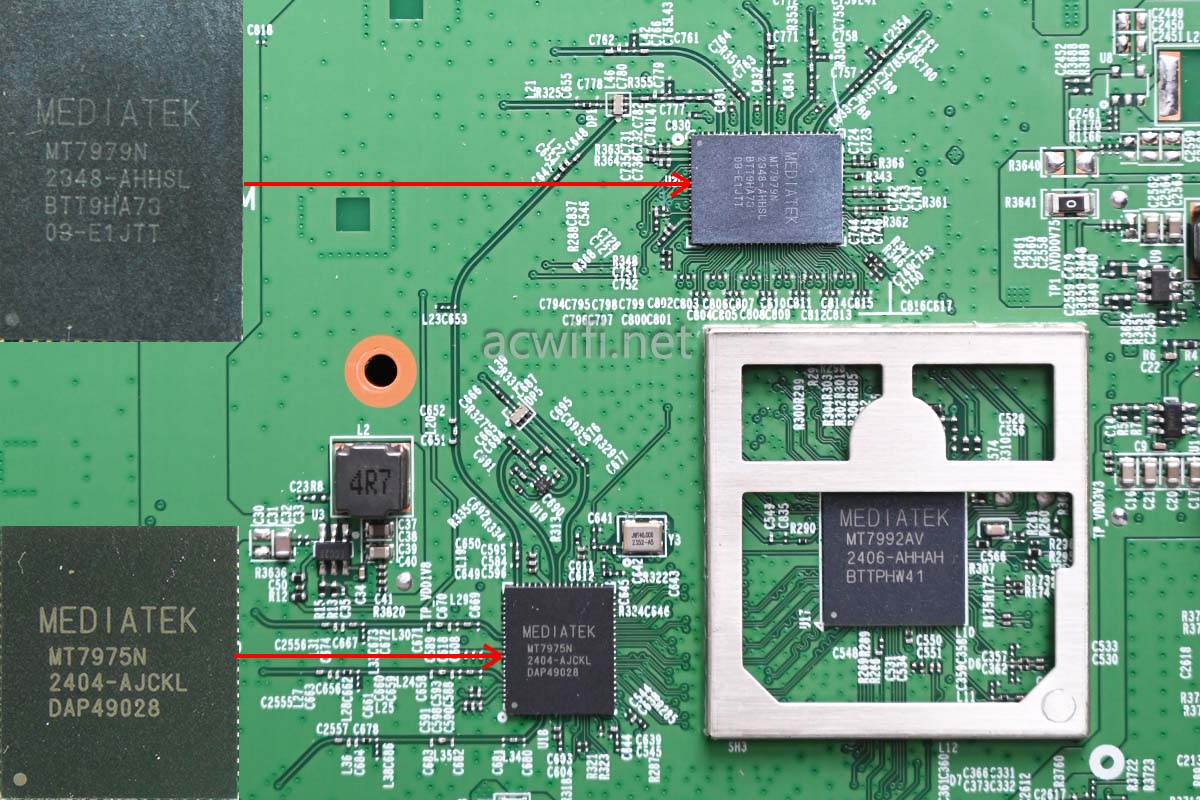

然后MT7922A连接着MT7975N和MT7979N，前者是2.4G射频芯片，支持4T4R，后者是5G射频芯片，支持4T5R。这两颗无线射频芯片都集成了功放。

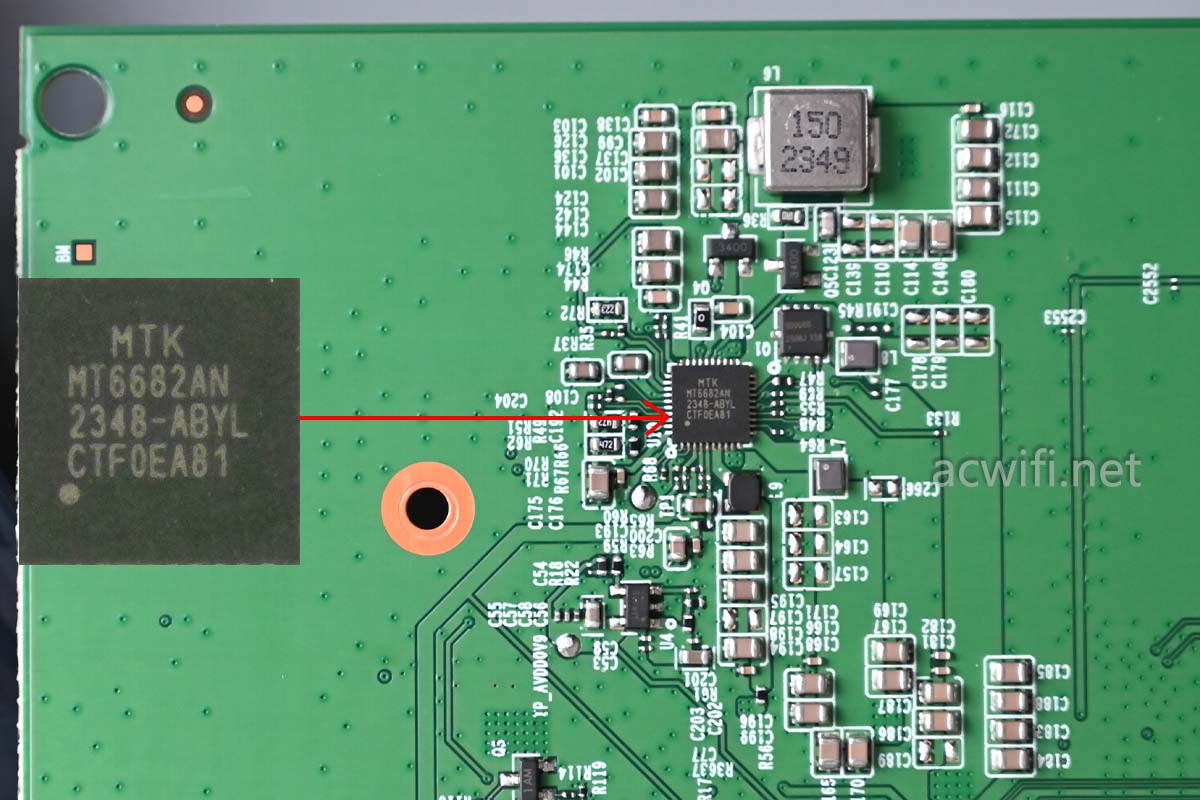

电源管理IC:

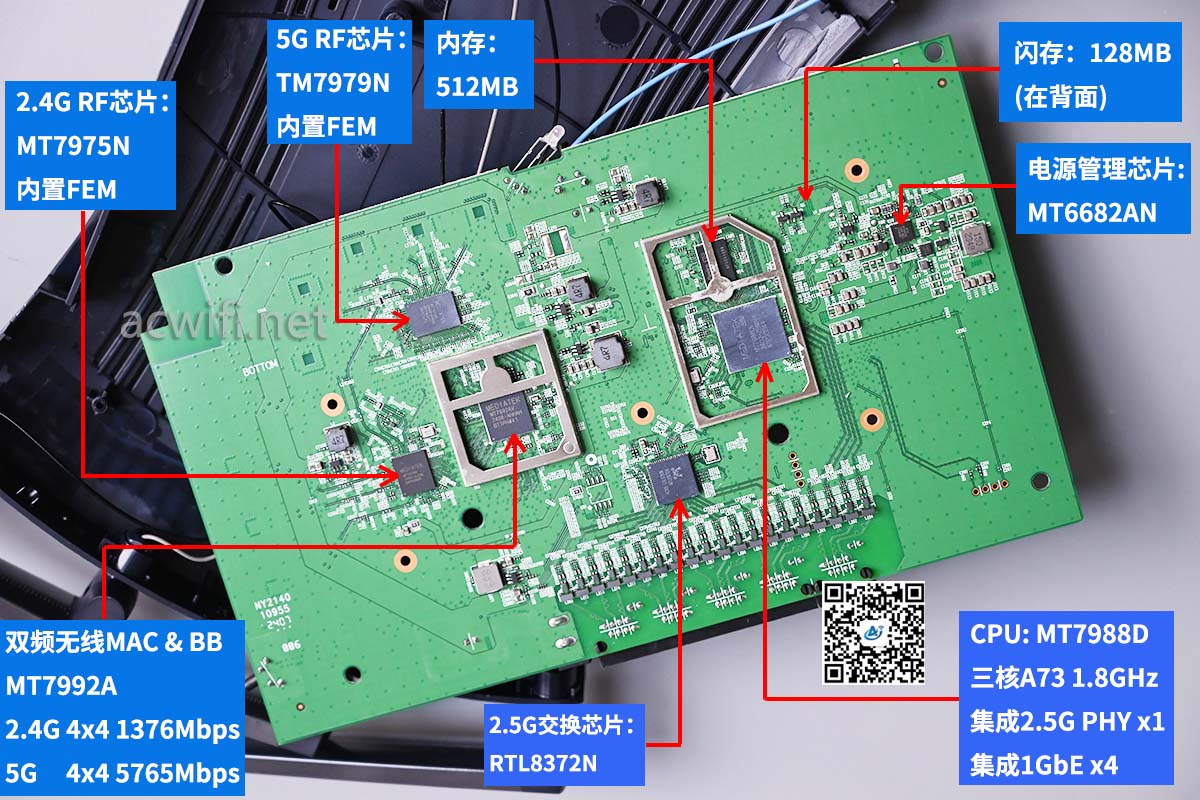

至此，7DR7260拆完，所有芯片型号汇总图如下：

快测点K位置测速如下图：

不错的，连这台全球最差的Wi-Fi 7的苹果16手机都能超过400兆。

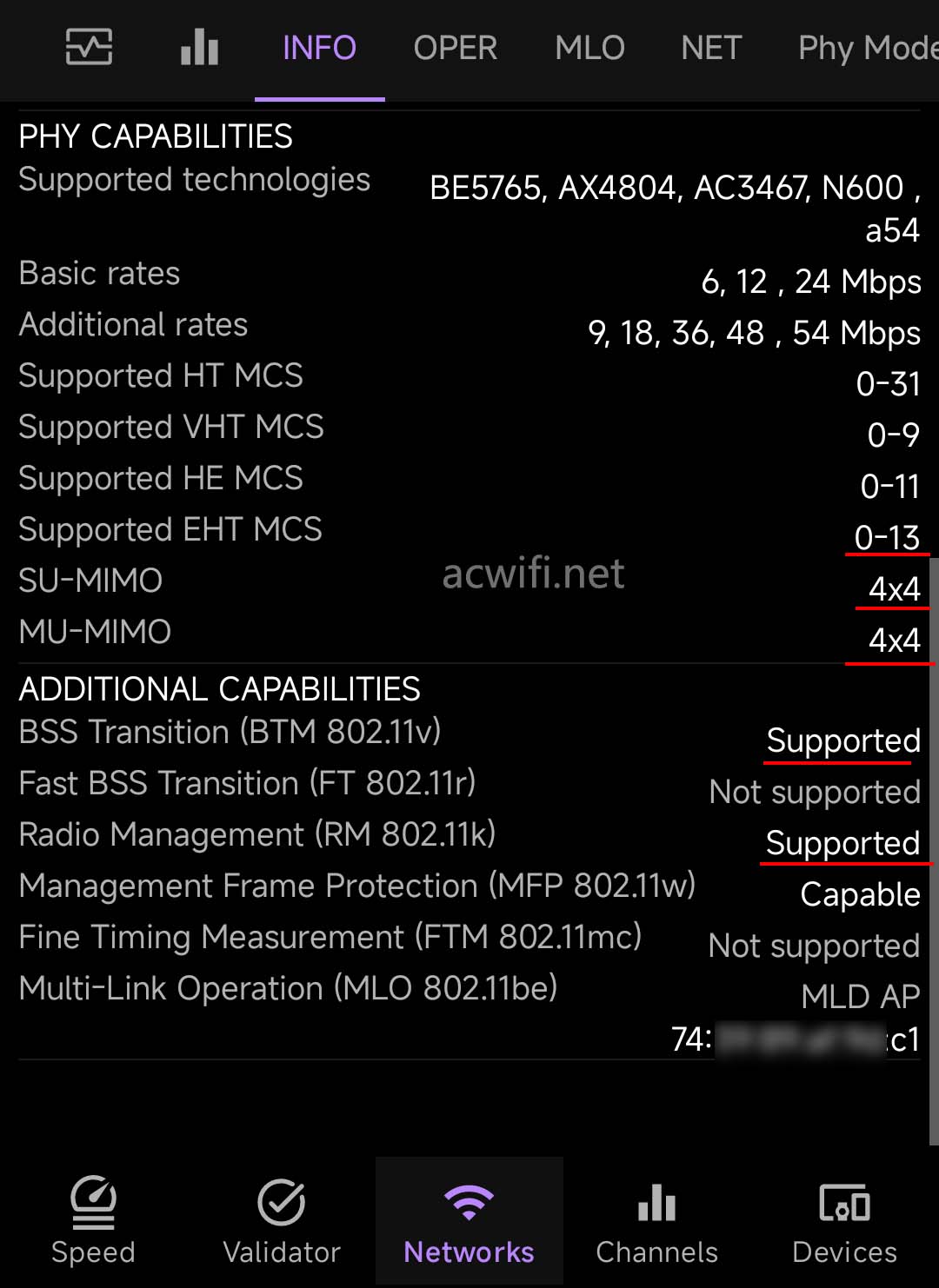

用analiti app查看无线属性，默认支持4096-QAM、波束成形、MU-MIMO、802.11v、802.11k：

（这APP可以在acwifi公众号输入ana即可有下载链接。安装后别更新最新版！否则有许多参数不能看）。

其它七七八八的系统和功能，跟TP-LINK的其它Wi-Fi 7是一样的，不再详述了。

五个2.5G网口的BE7200无线路由器，现在价格是569元，还不错。
