TP-LINK TL-AC100 v5.0无线控制器拆机

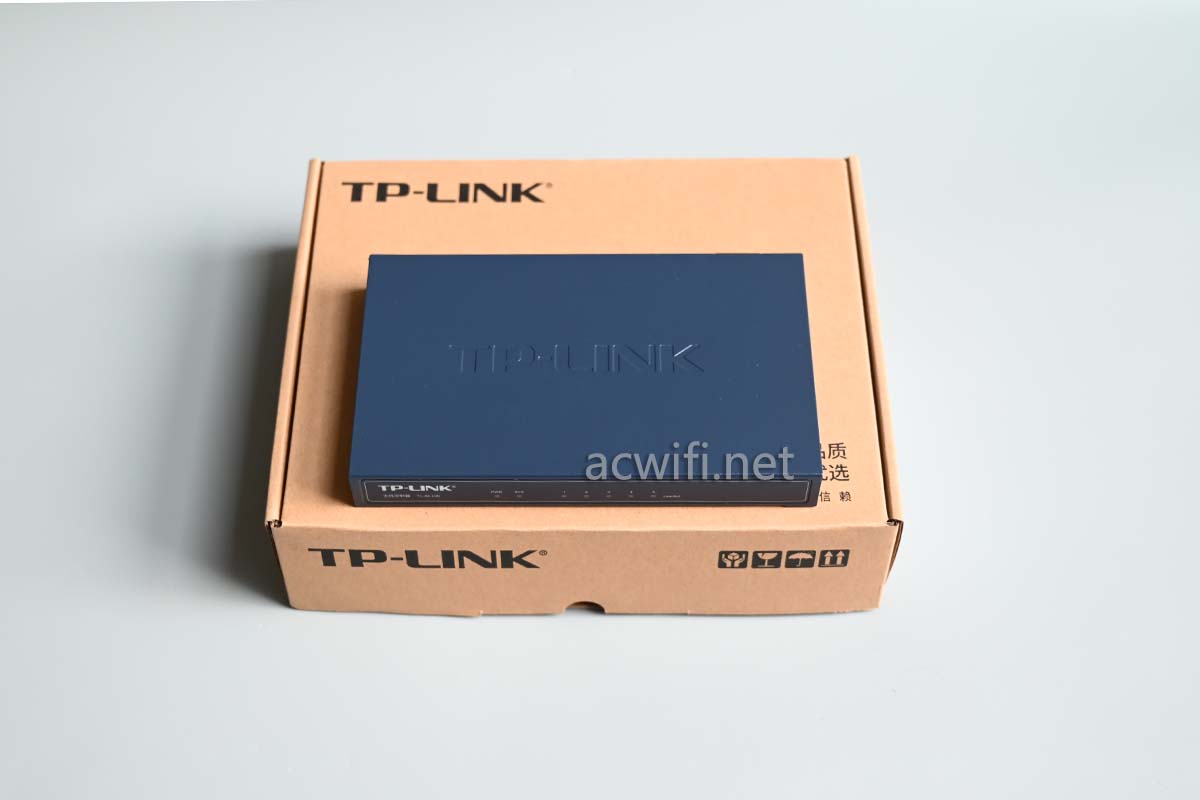

TP-LINK TL-AC100 v5.0的外包装如下图：

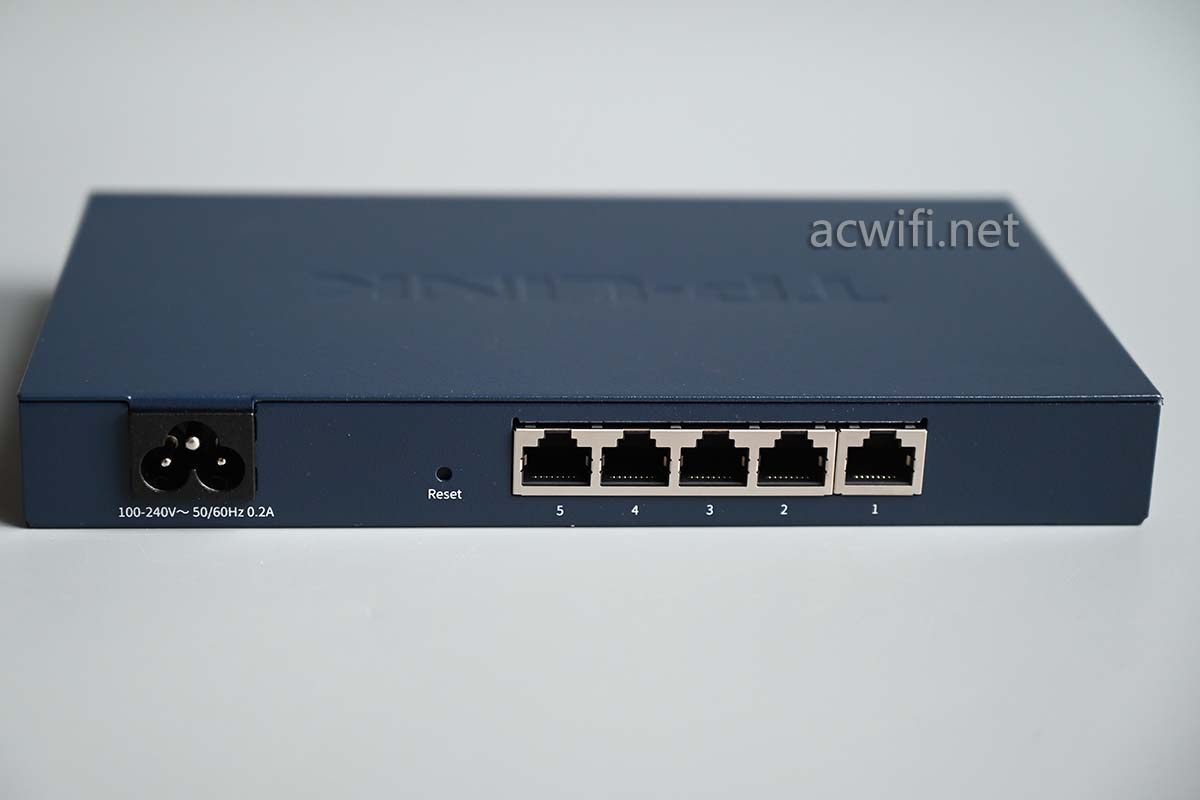

五个网口，全千兆的，全千兆网口，就是最大的升级。V4.0之前的都是全百兆口呢。

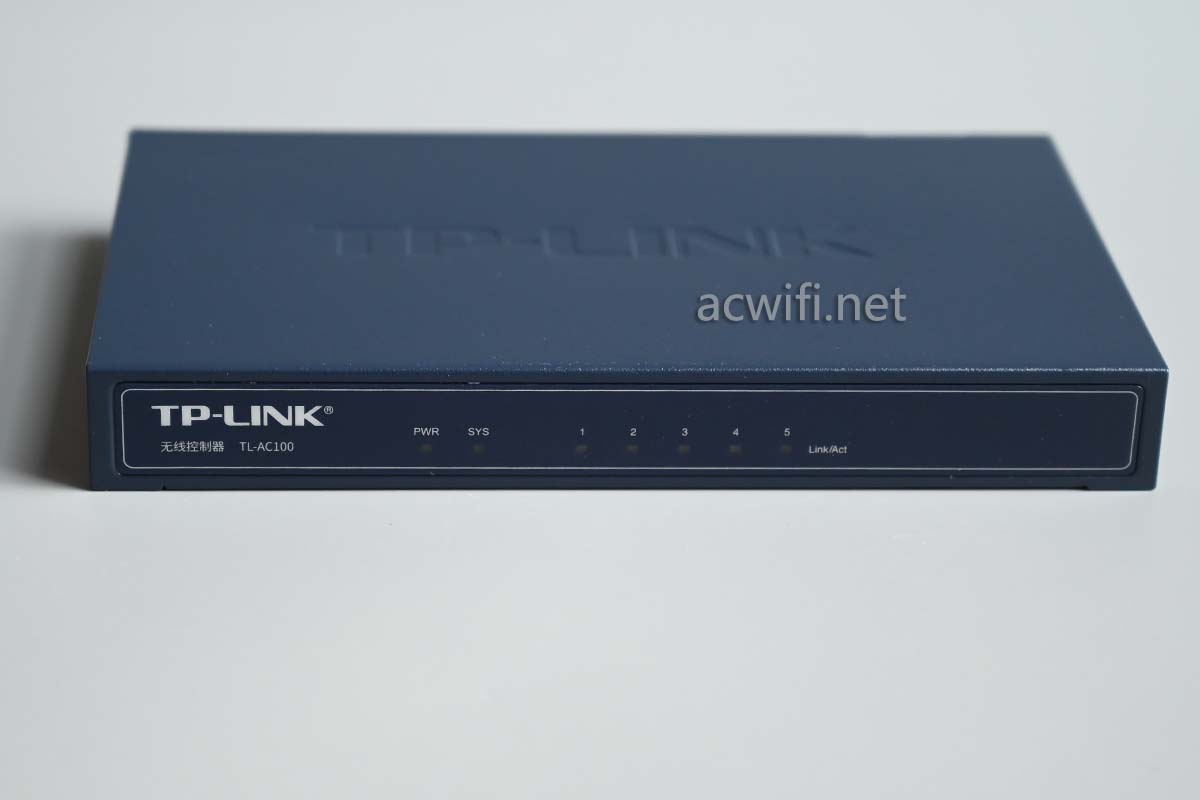

前脸：

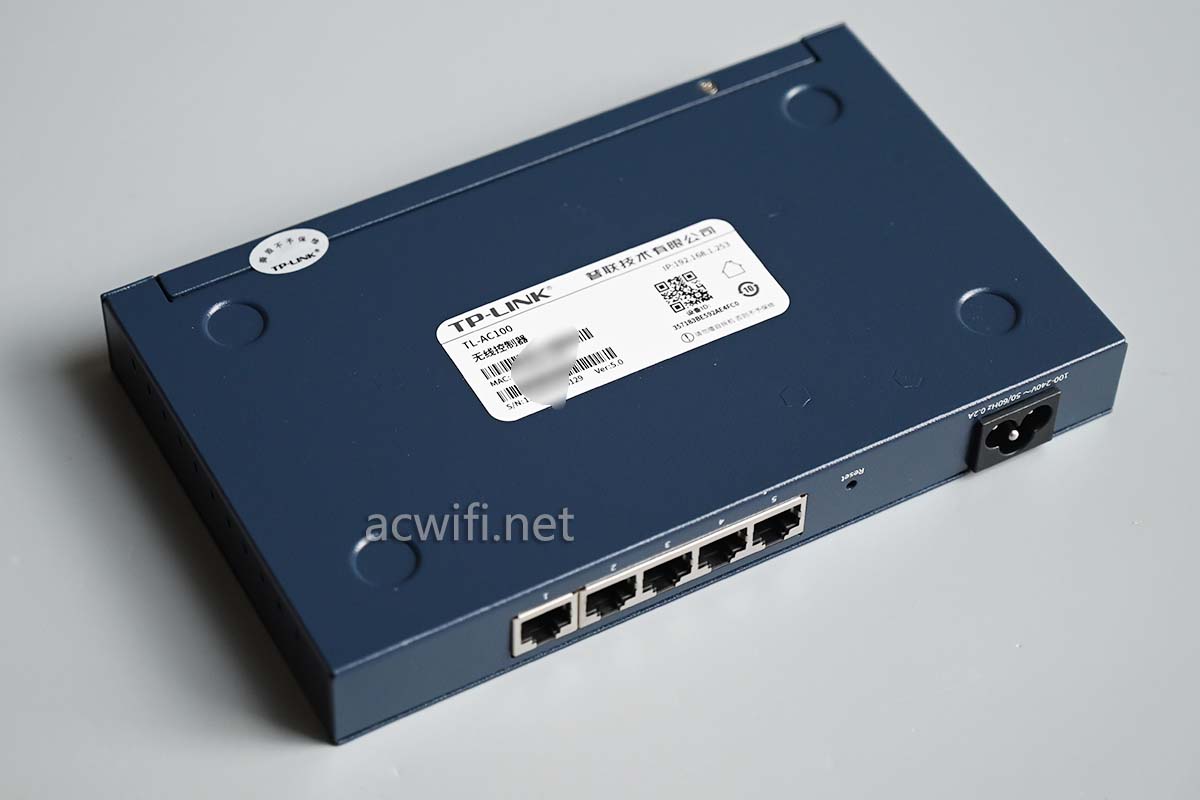

底部：

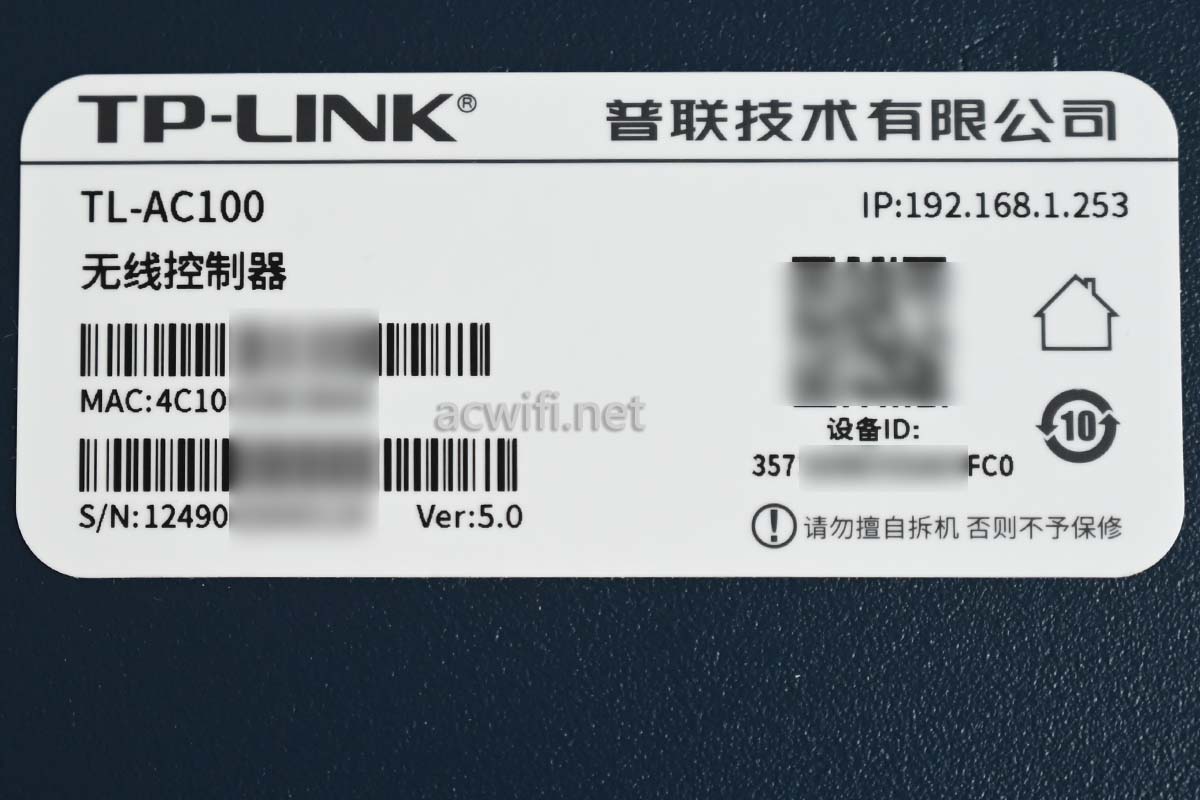

标签都有注明版本号的：Ver:5.0。

看SN号，出厂日期挺新的。

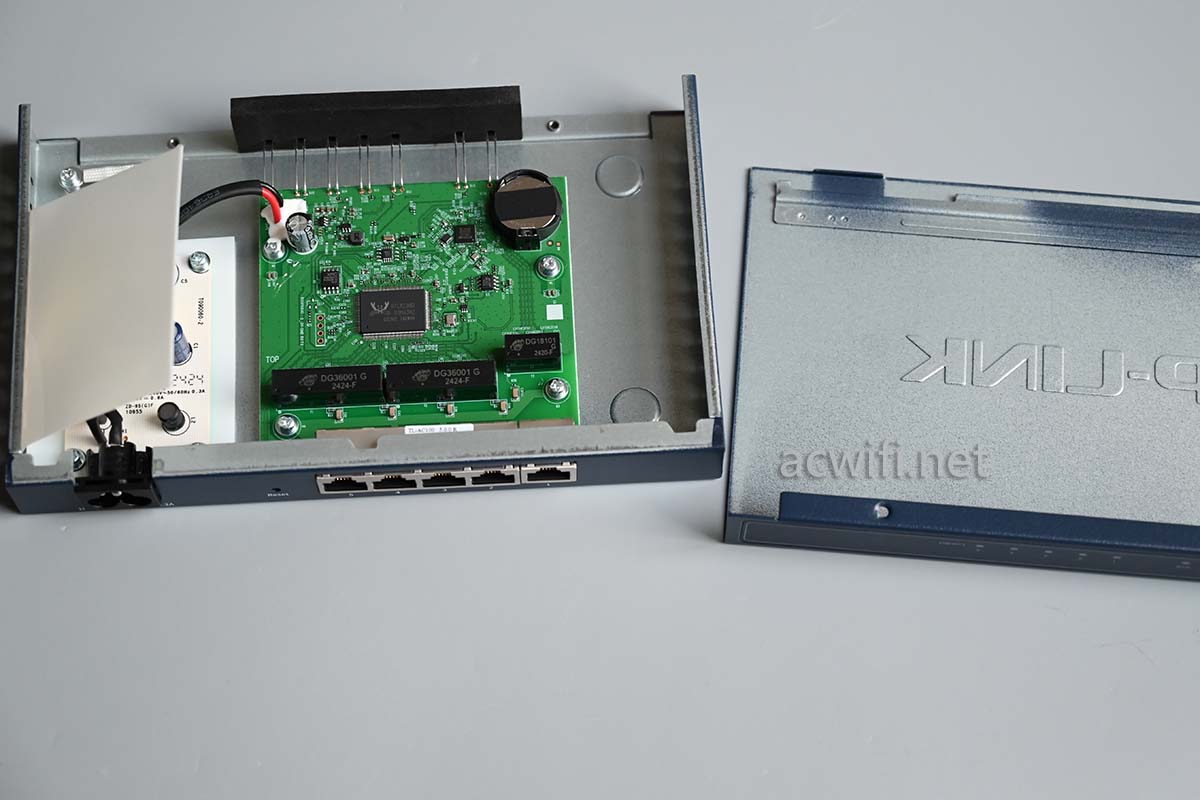

拆开外壳：

内置的小DC电源，规格是9V/0.6A，实测空口待机功率为2.1W，插一个千兆口时的功率为2.5W，低到冇人有。

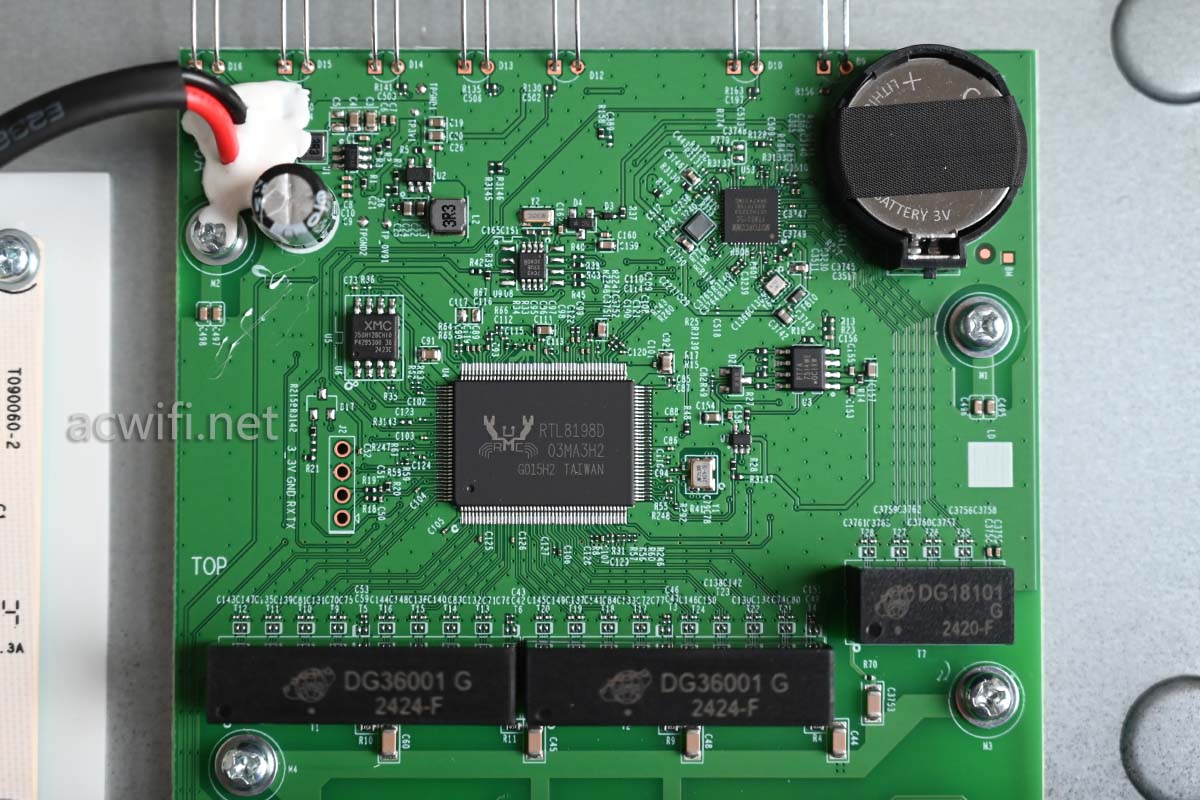

主板比较精简，单纯的AC控制器也不需要多复杂，螃蟹的主控:

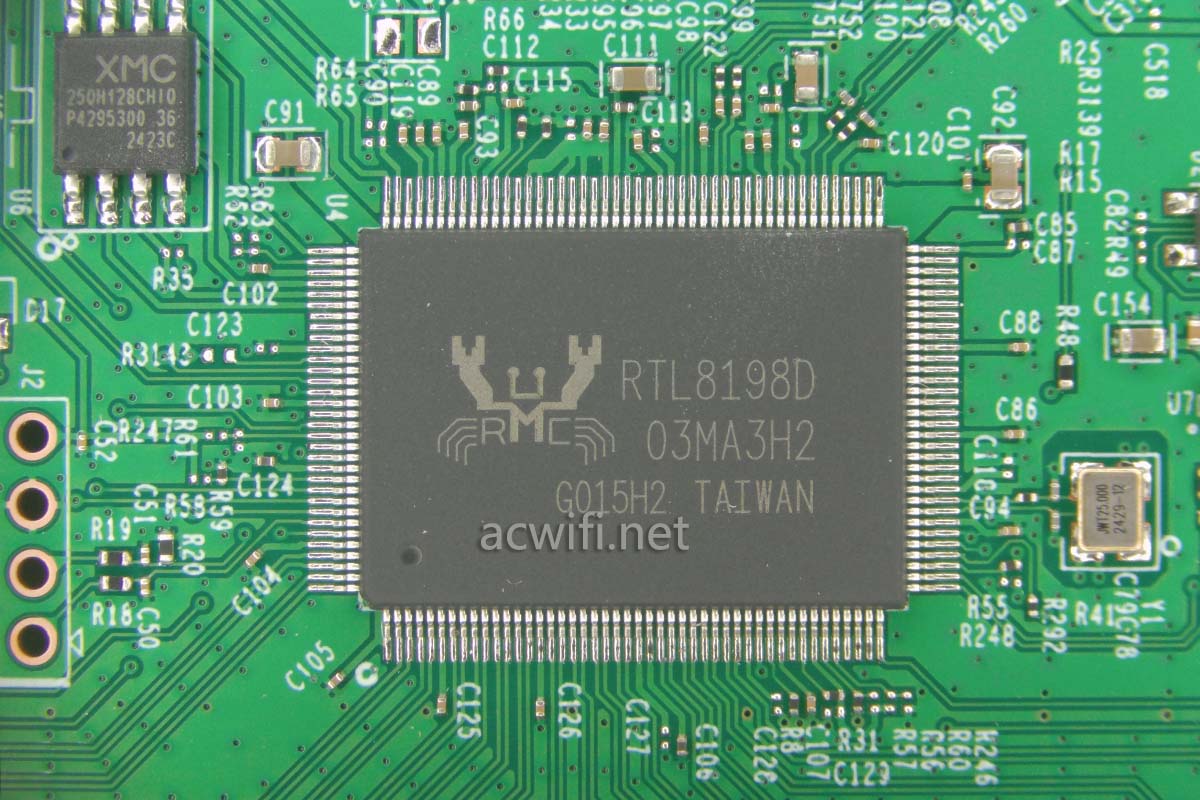

AC100 V5.0的主控就是之前见过的RTL8198D，双核900MHz。R5005P和R5009PE都是用这颗RTL8198D，给你5个千兆口，卓卓有余呀。

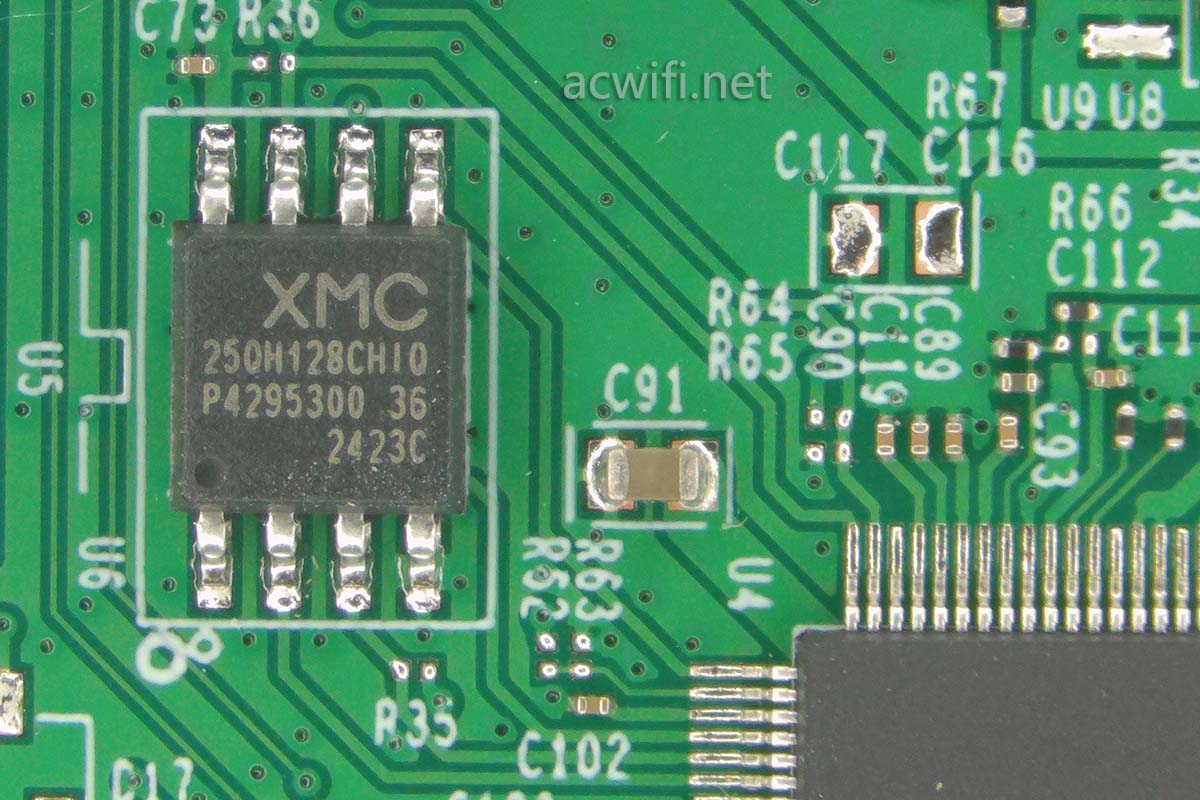

闪存芯片型号是XM25QH128CHIQ，容量16MB：

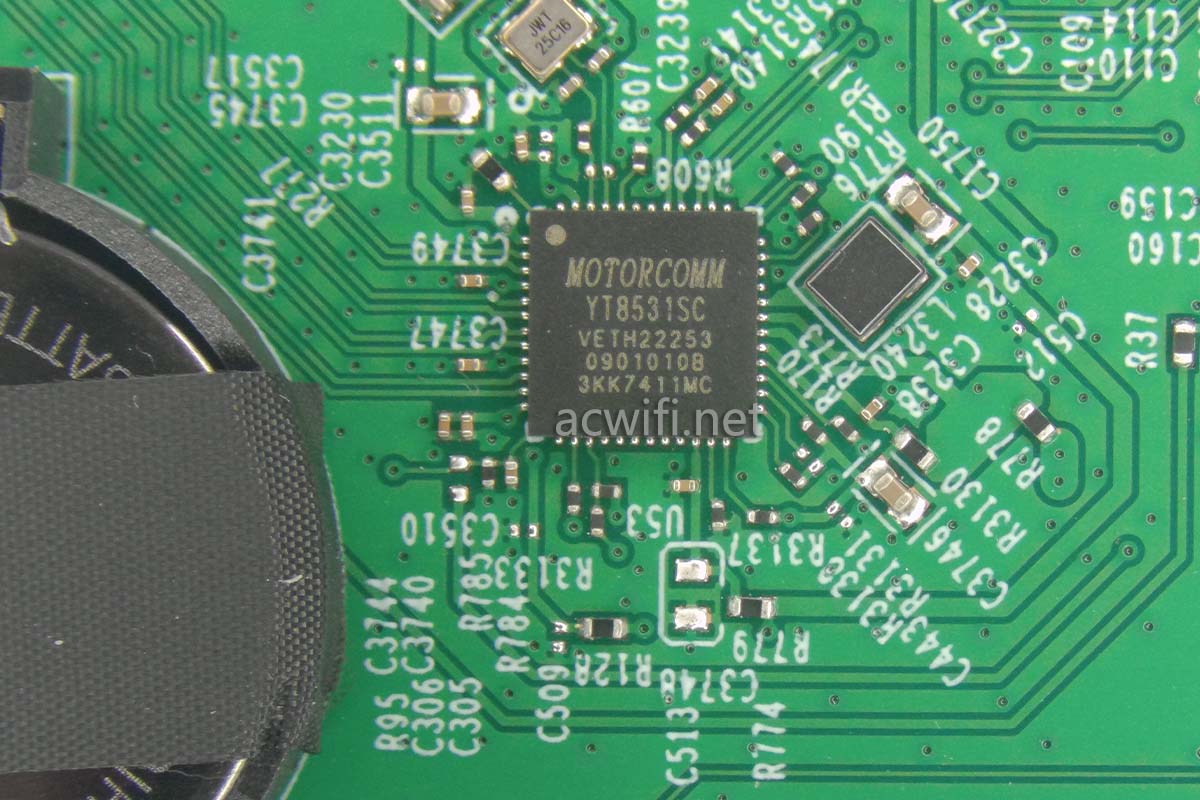

然后这颗连接着1号网口的YT8531SC，是单端口千兆以太网收发器，也可以叫单千兆网卡芯片。

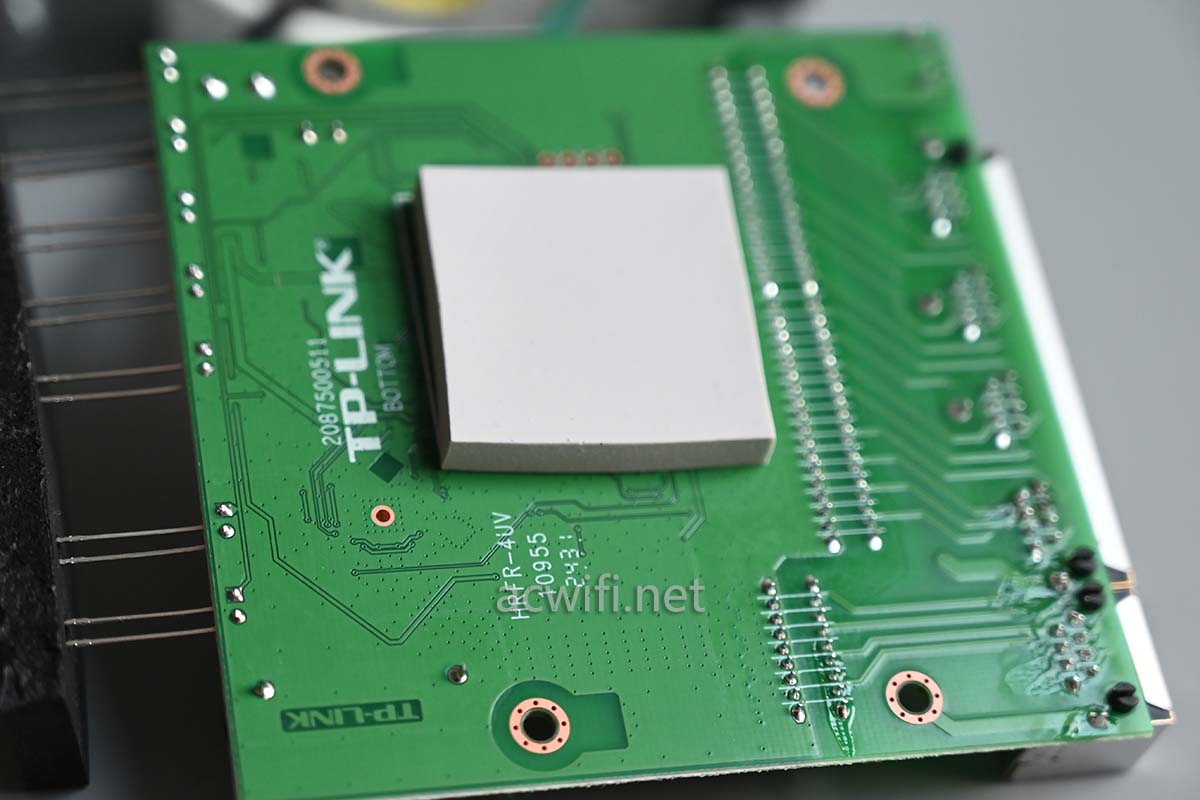

翻转主板背面，有一片大大的厚厚的导垫硅脂垫片：

拆完了。

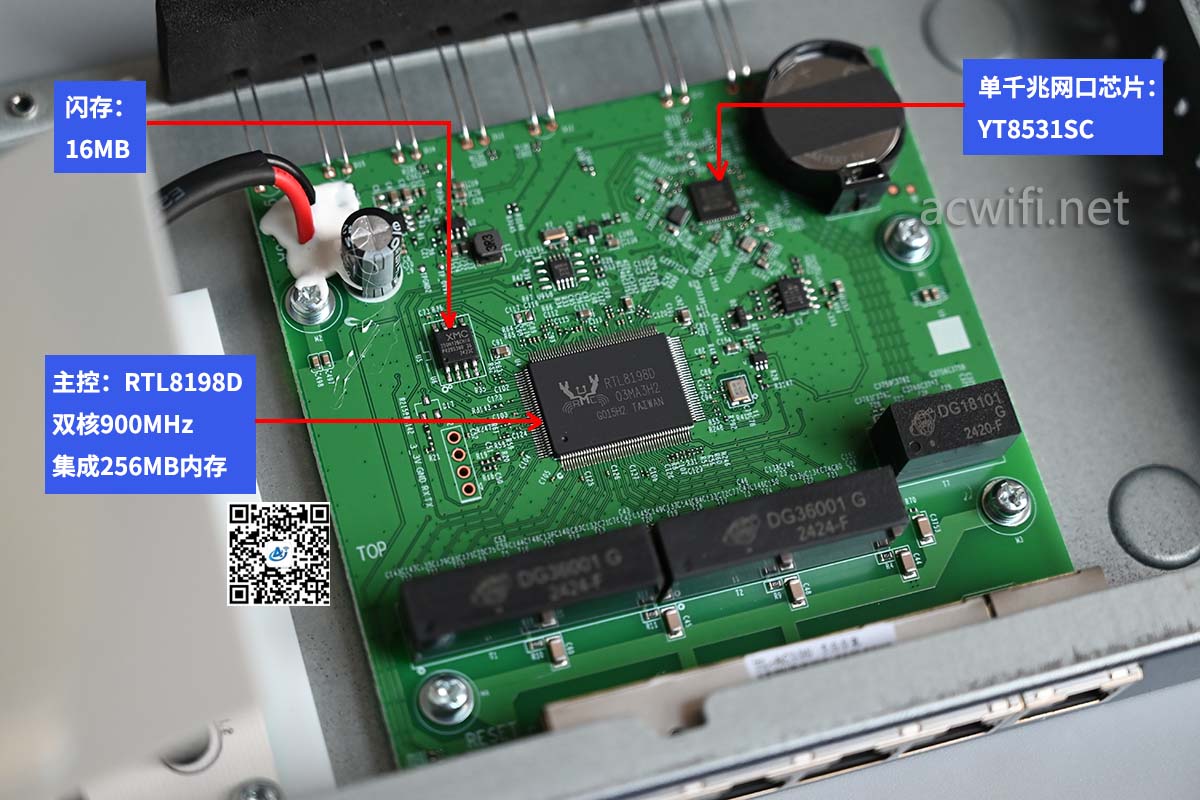

TL-AC100 V5.0的芯片汇总图如下：

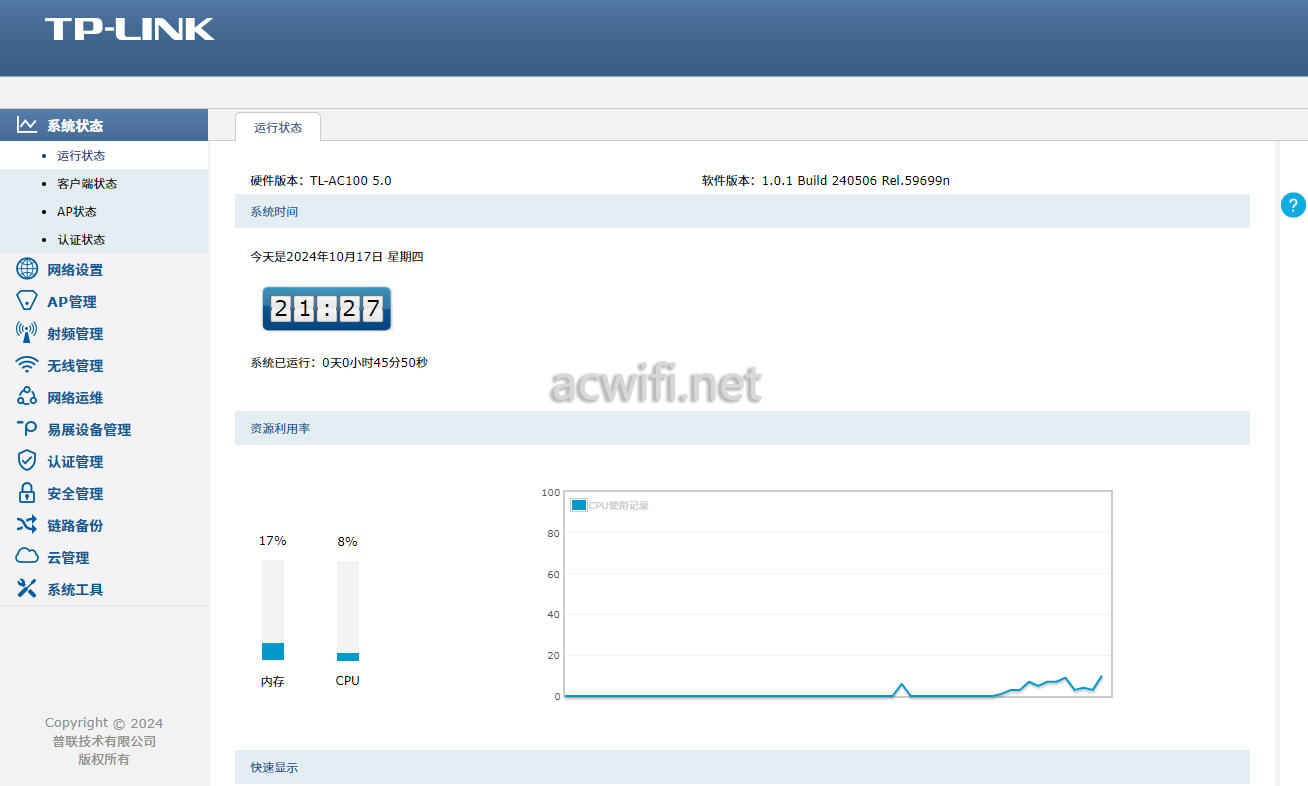

主界面：

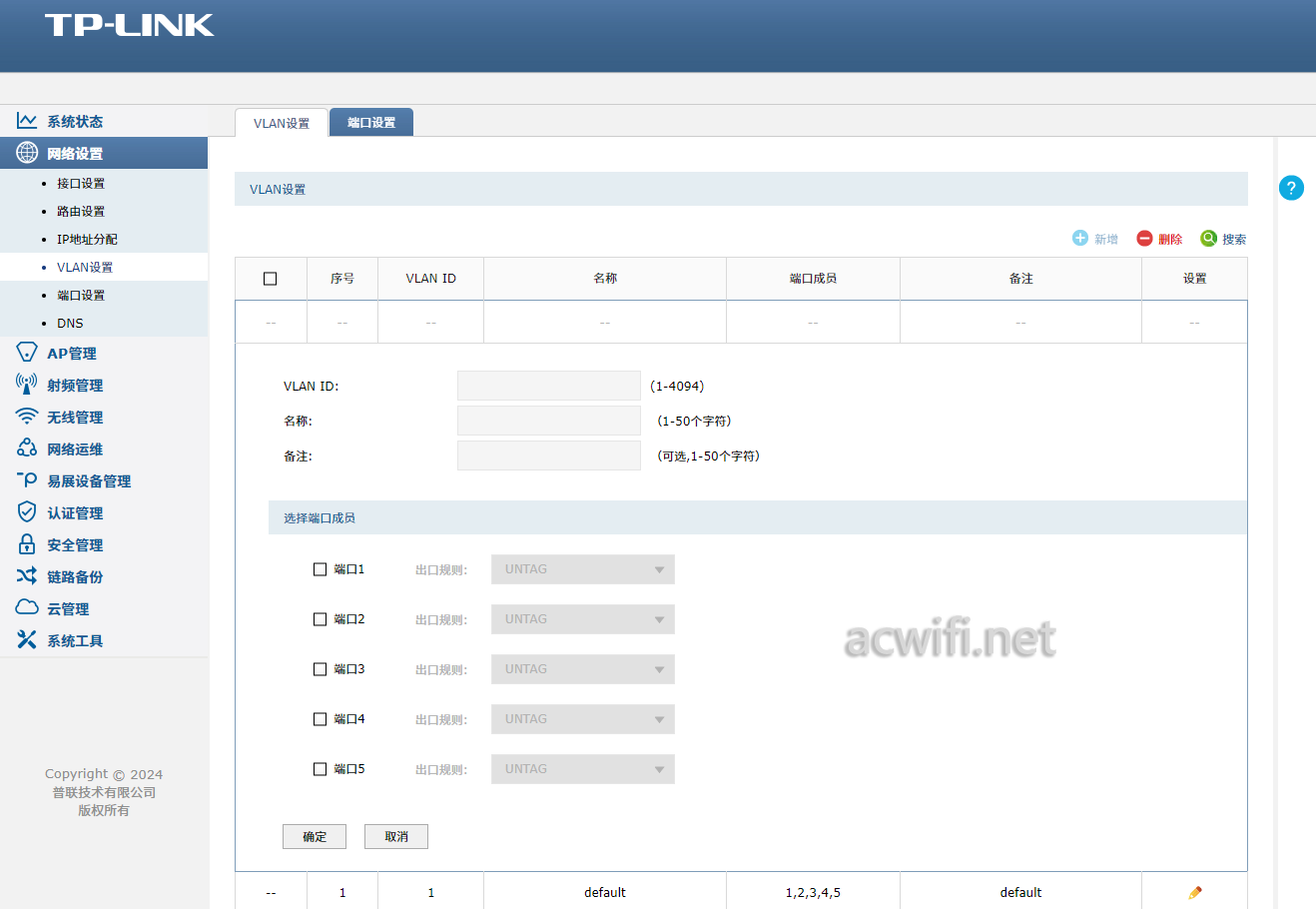

VLAN：

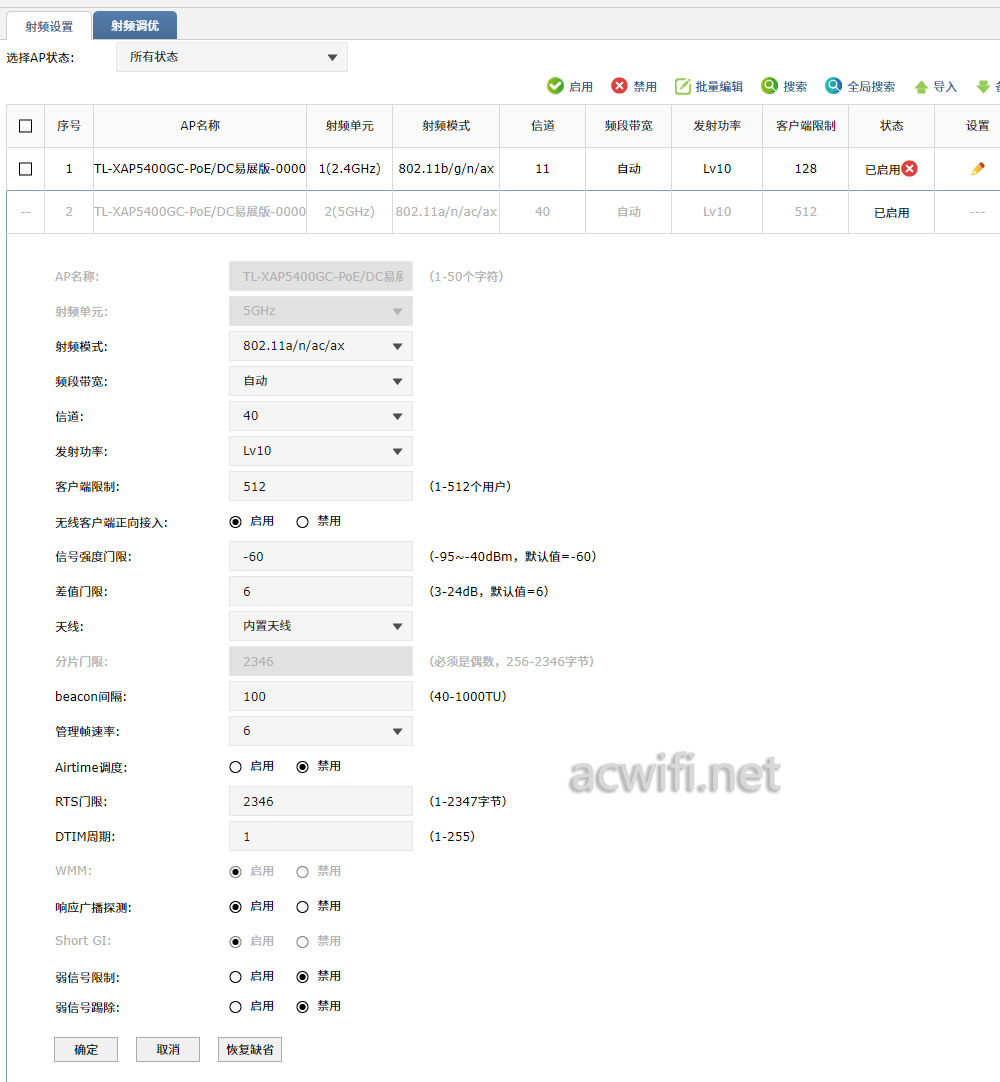

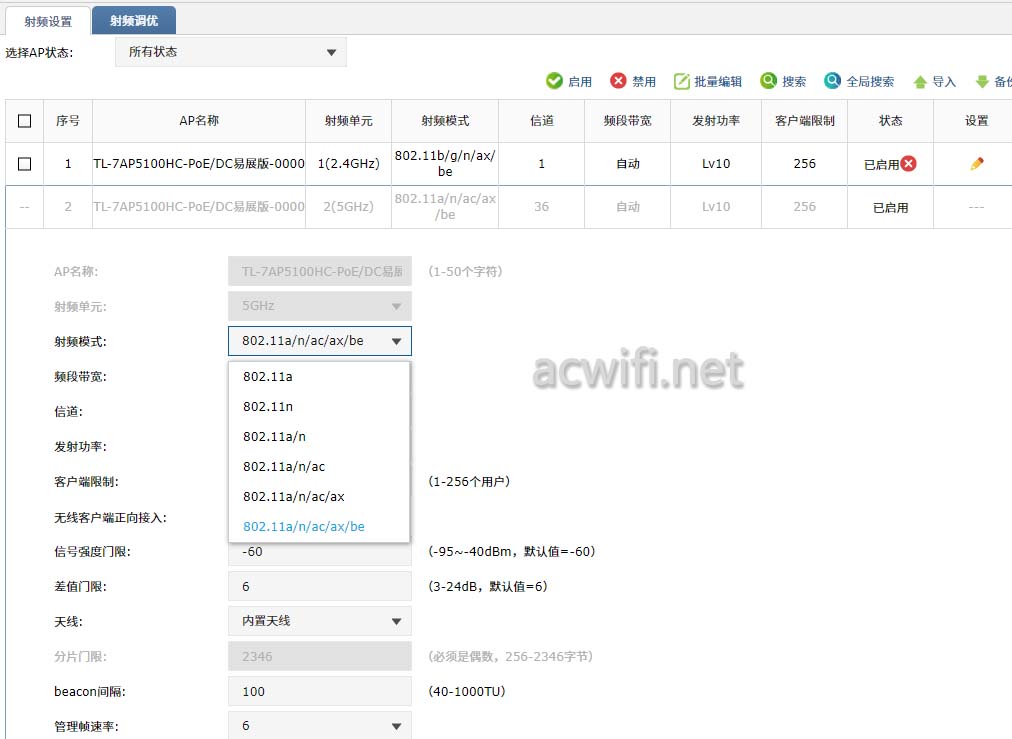

无线射频设置：

支持Wi-Fi 7的无线AP

但现时的这个版本不支持MLO设置（1.0.1 Build 240506 Rel.59699n）。

可以跟易展路由组网。

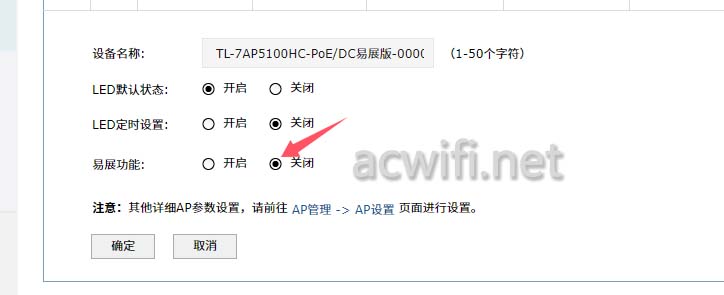

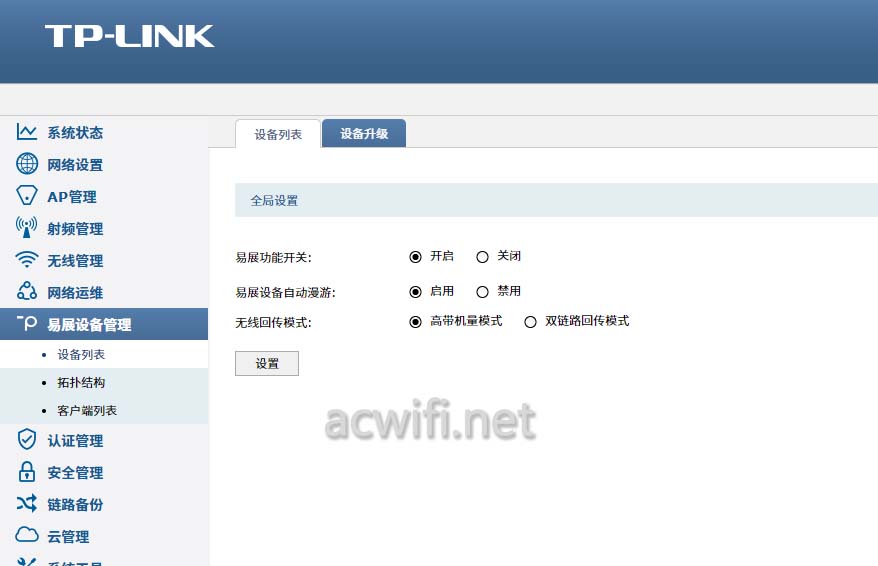

便要先在一个无线AP里开启易展功能，所有AP默认关闭， 只要开其中一个AP的易展功能就行，然后才能去添加易展设备：

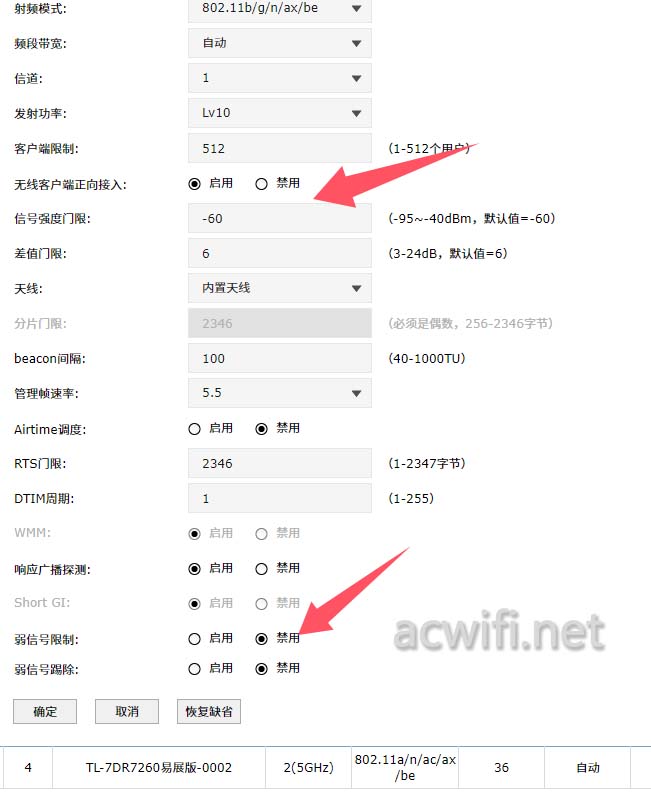

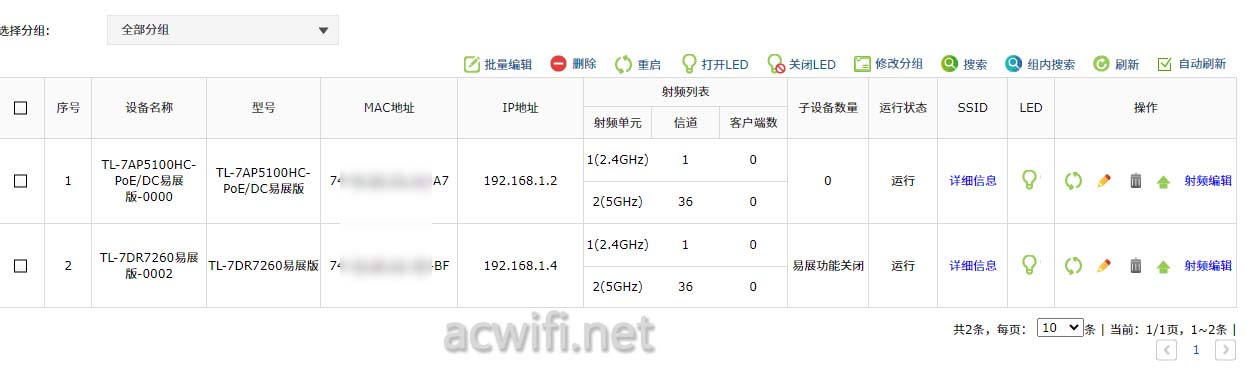

添加了7dr7260：

然后你就可以在AC100控制器里面控制路由器的这些还有这些：

好不好玩？

好了，等MLO支持后再写一篇。

京东仍是混着发货，V4.0和5.0, 外包装盒上就有写明了版本号。不是5.0就申请换货吧，包装盒都不用打开了！闲鱼可以挑版本，还能便宜100。

需要不需要，自己考虑，这不是必须的设备。
