TL-R5009PE-AC 拆机 跟便宜一半的R5005P有什么不同？

这款TL-R5009PE-AC 问的朋友不少。刚上市的！

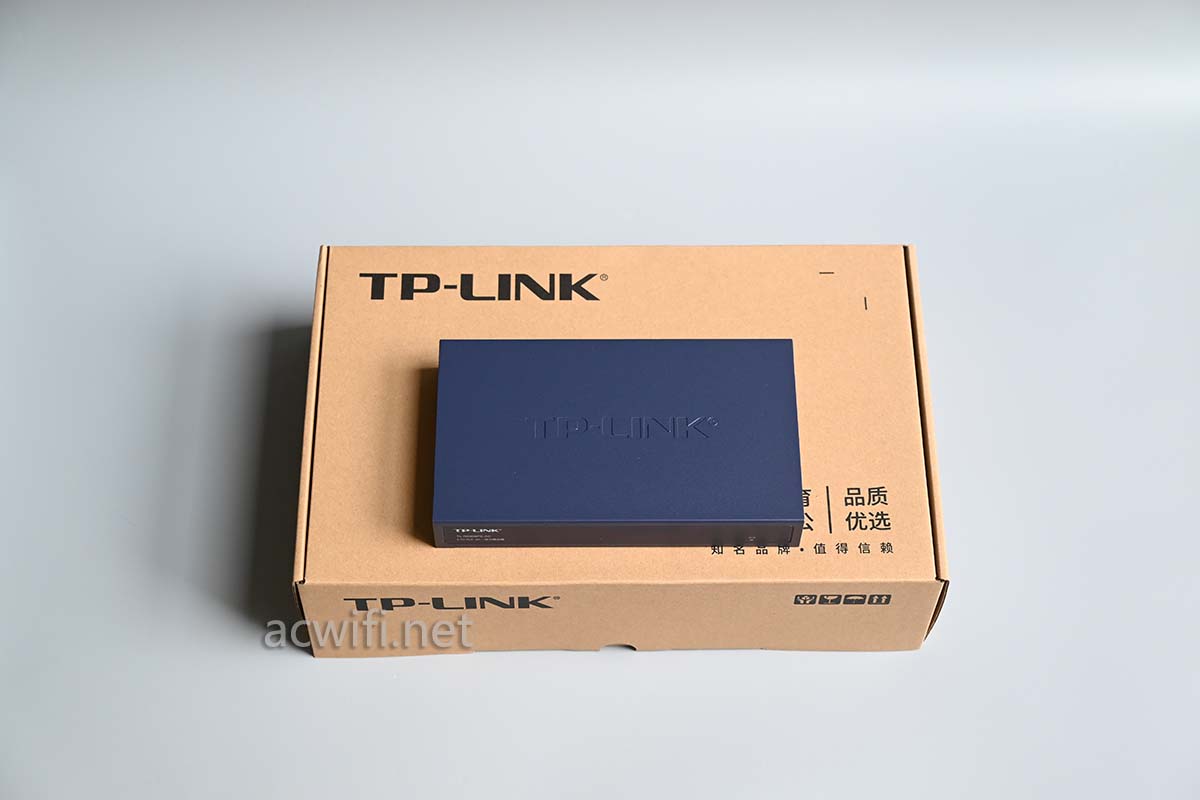

外包装：

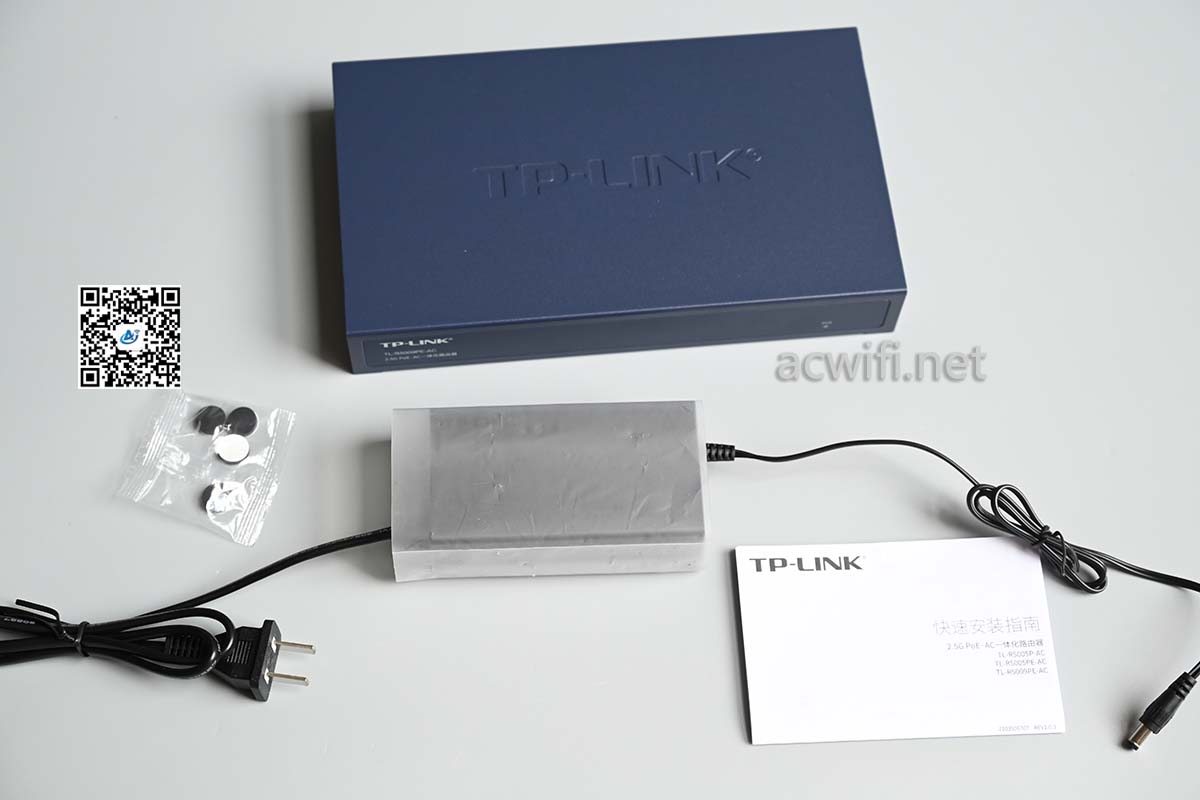

机身和配件 :

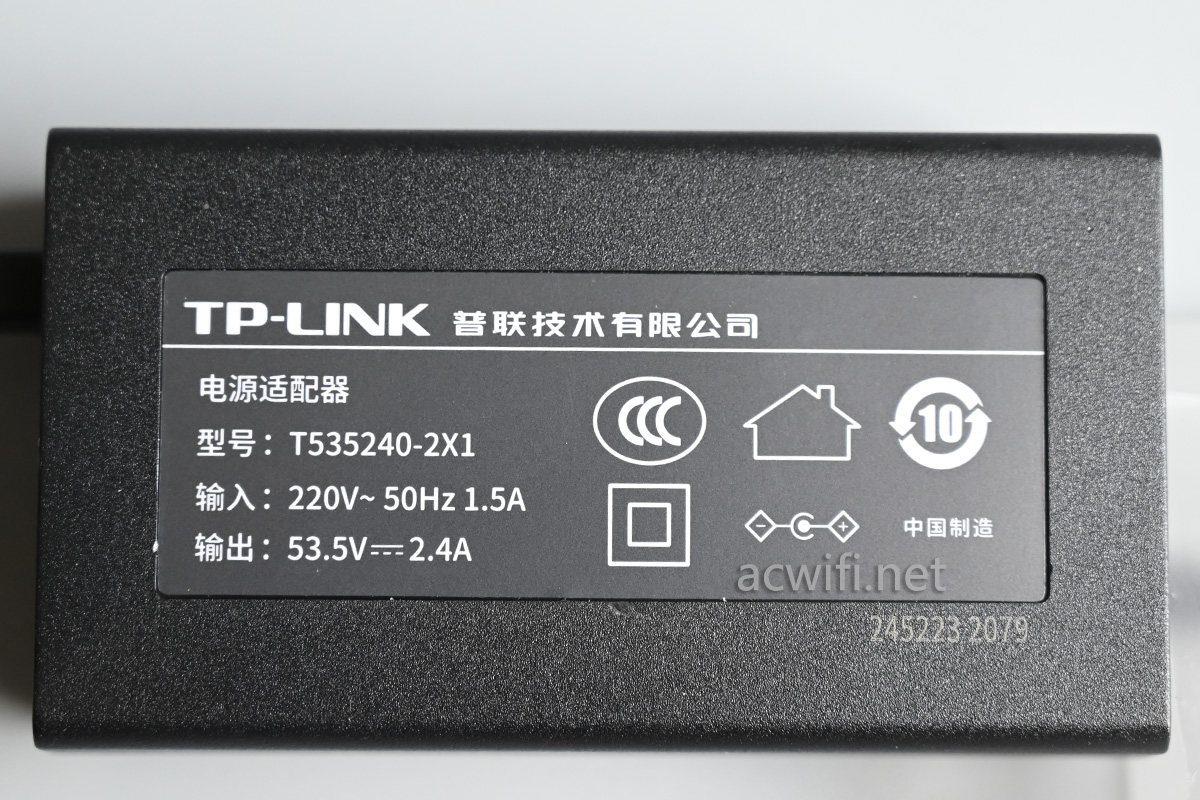

电源体积不大，不过输出功率不小：53.5V/2.4A，电源输出功率有128W呢。

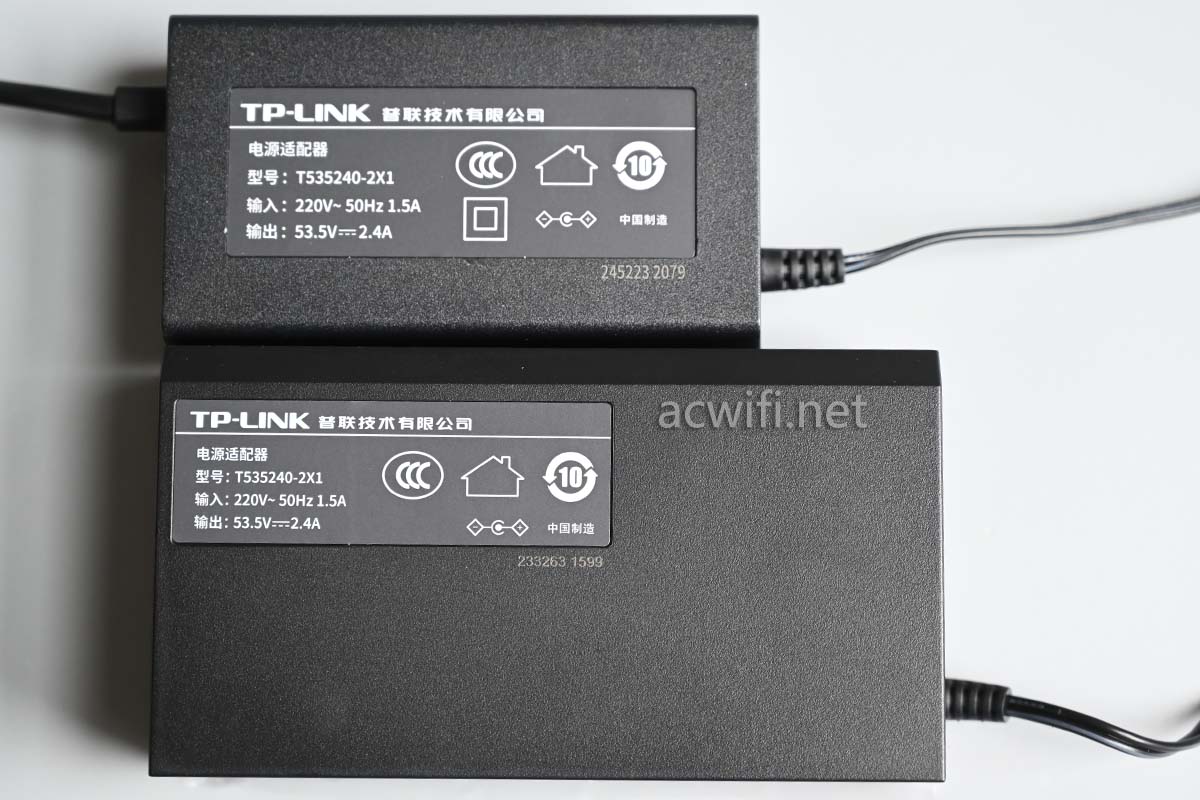

我拿了同输出功率的R5010PE的电源来对比体积：

对于塞弱电箱里使用，体积小的好。难道用了新材料？

功耗方面，实测空口待机功率为5W ，插2个2.5G网口后的功率为6.6W。比R5005P的功率高了1.9W。大是有原因的。

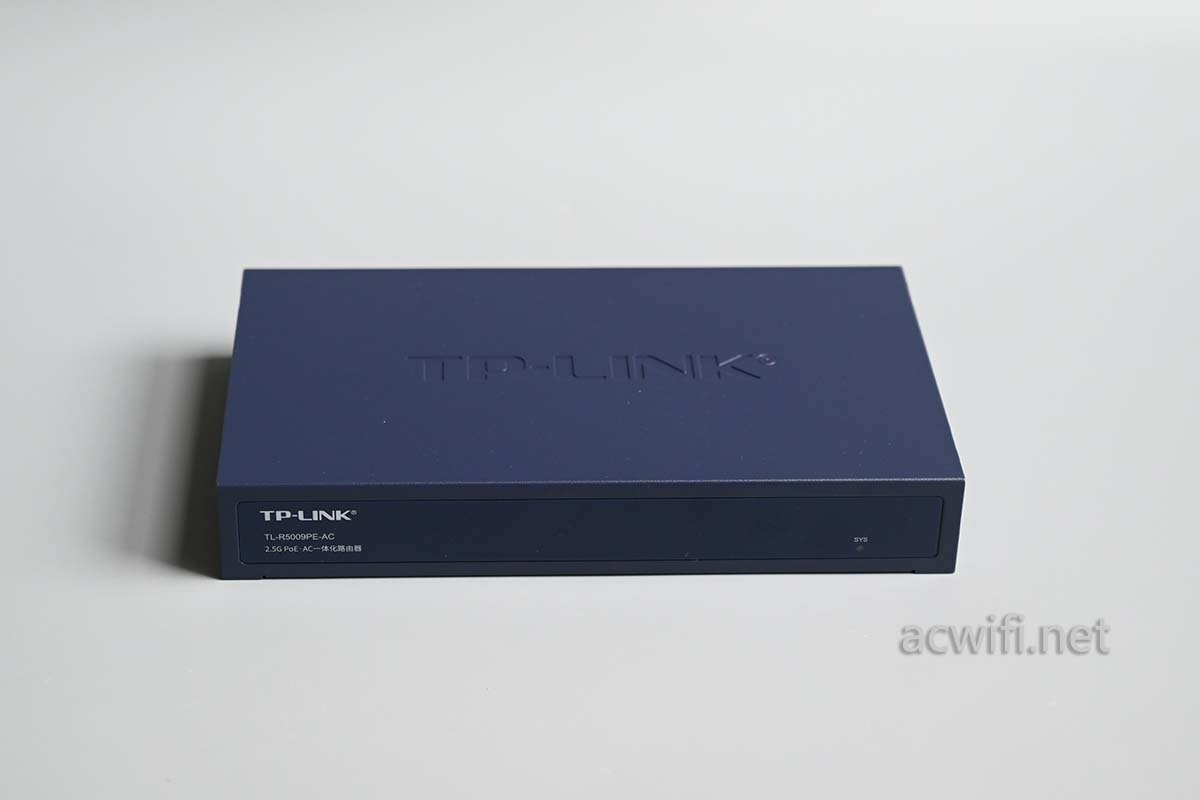

机身正面：

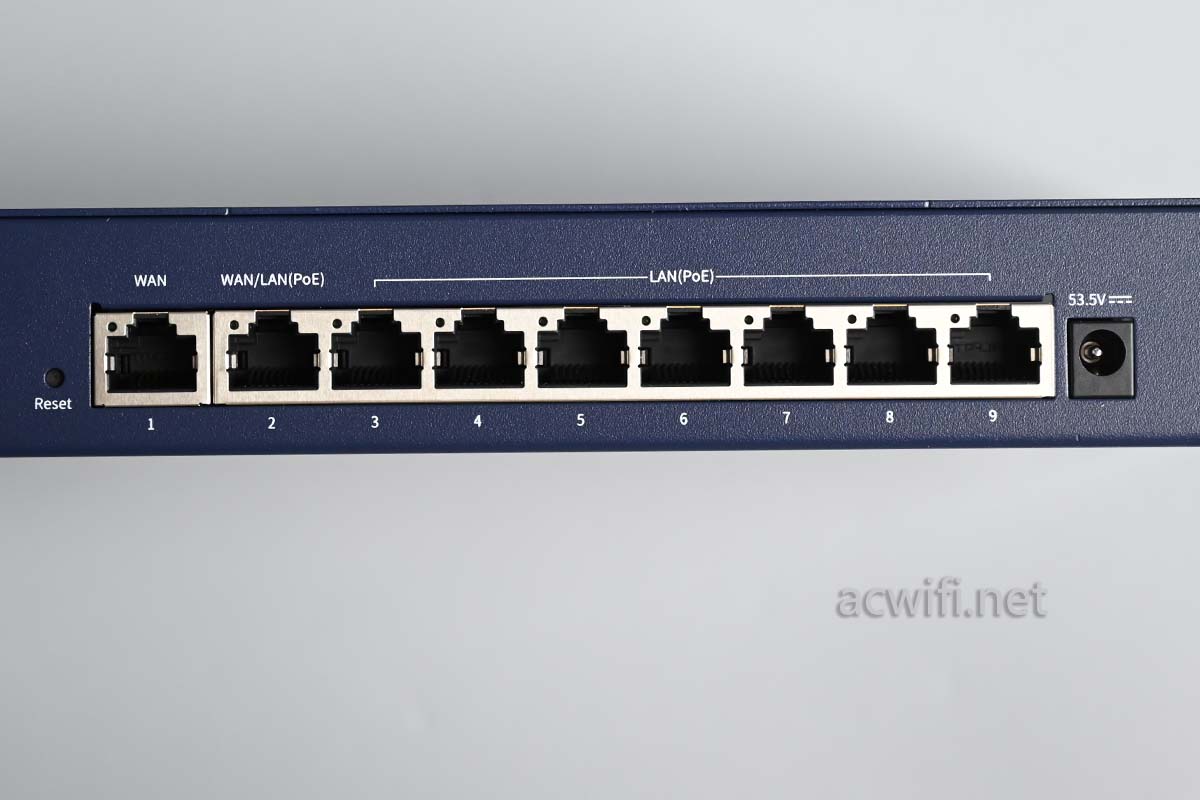

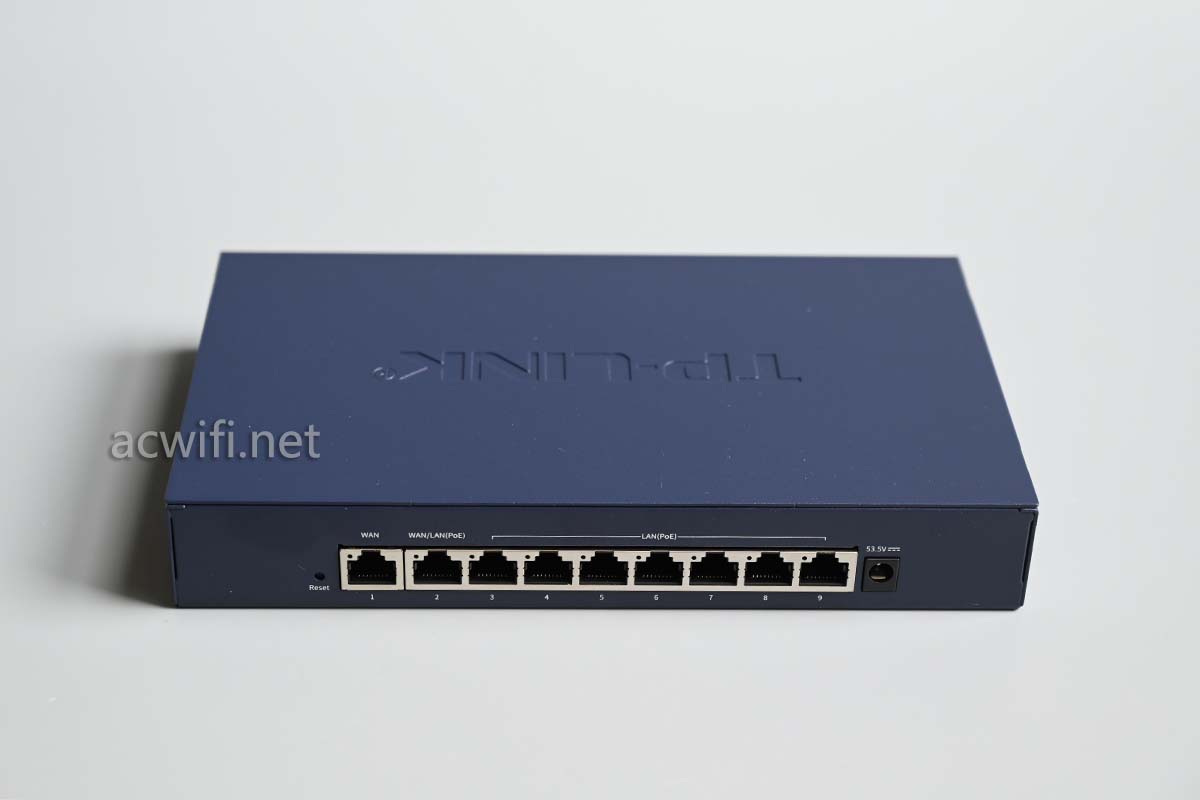

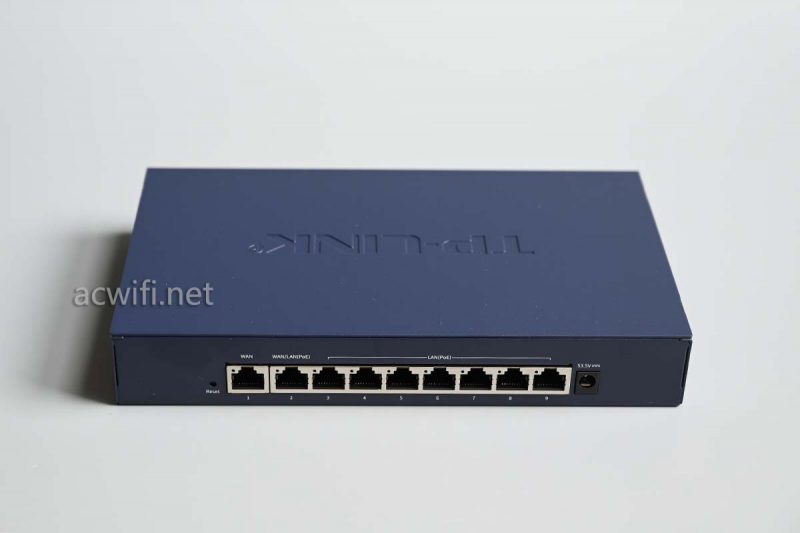

背面：

电源与网口同一侧。一共有9个2.5G网口，支持单WAN和双WAN。除了第1个WAN口，其它八个网口均支持PoE。

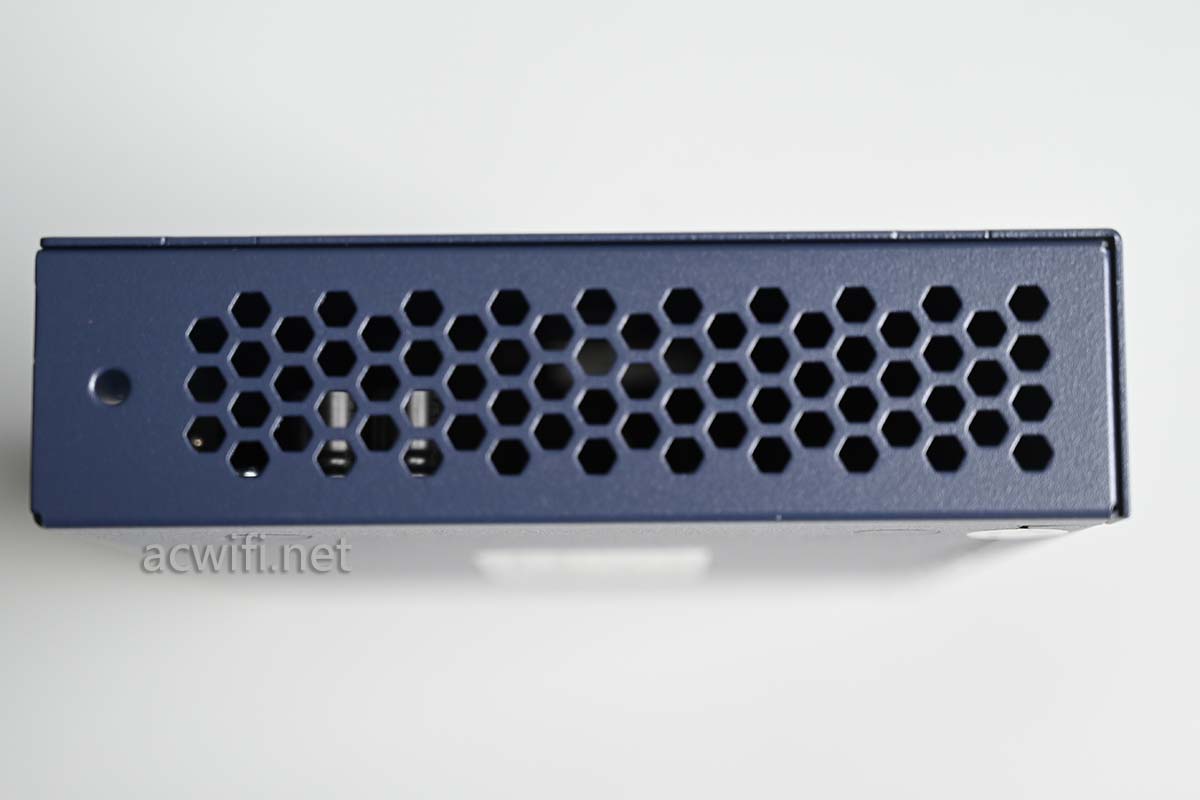

机身两侧有透气孔：

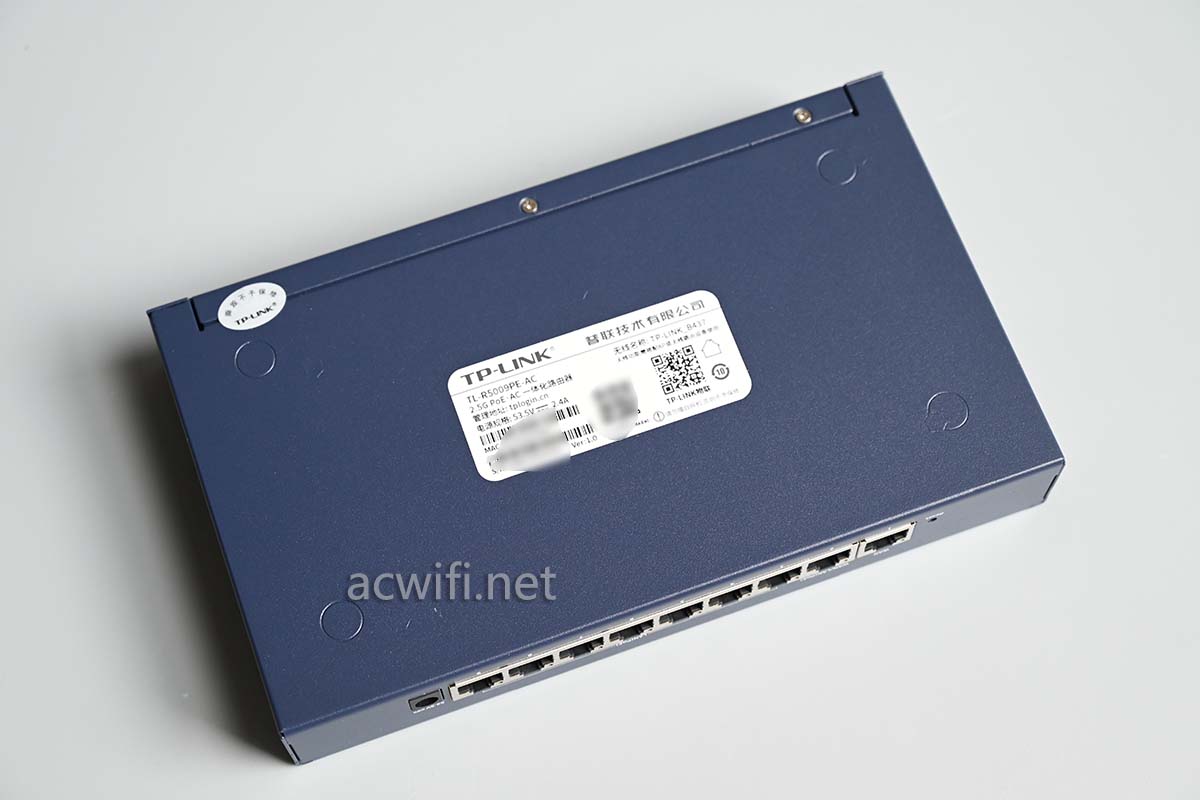

机身底部：

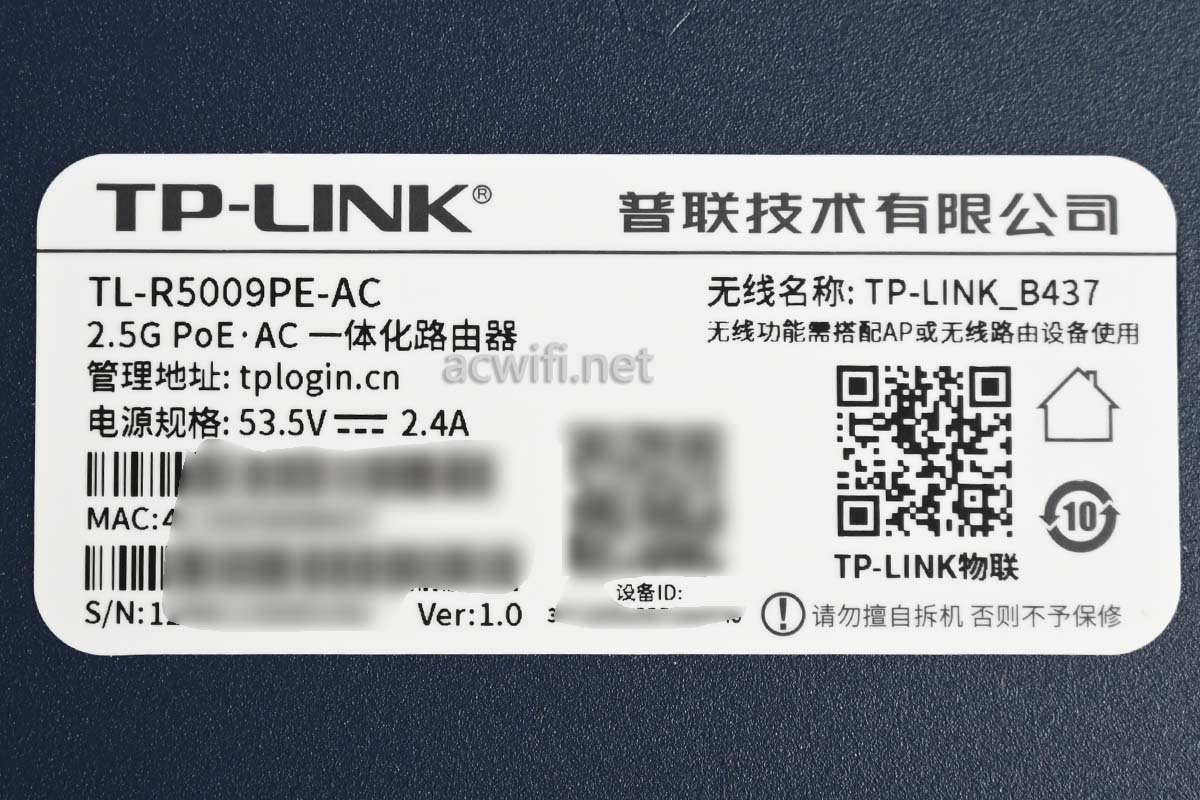

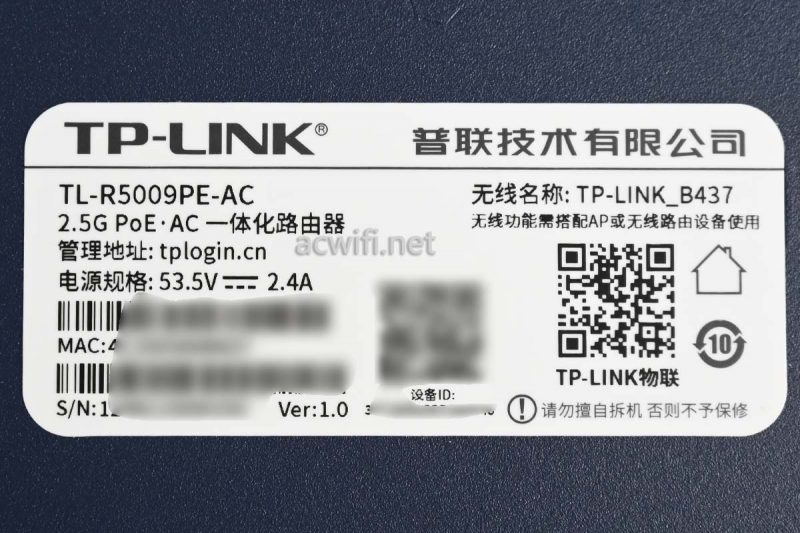

标签内容：

型号：TL-R5009PE-AC

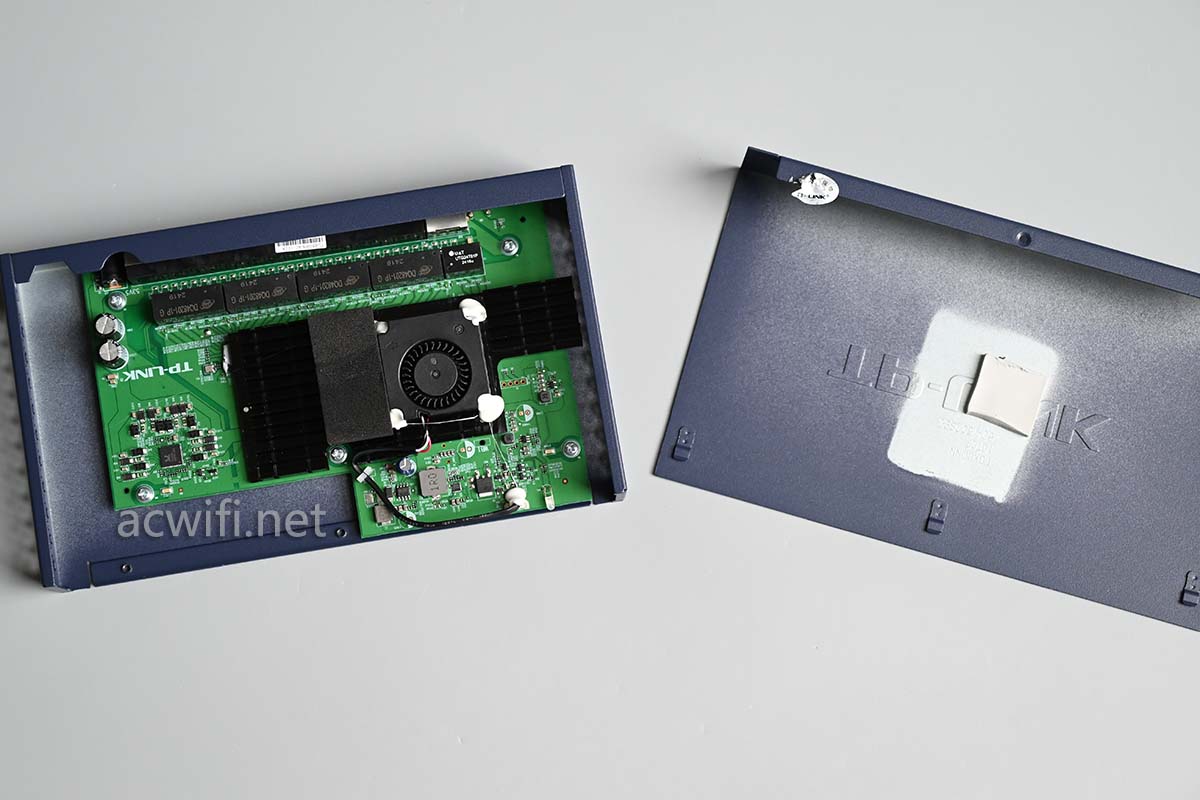

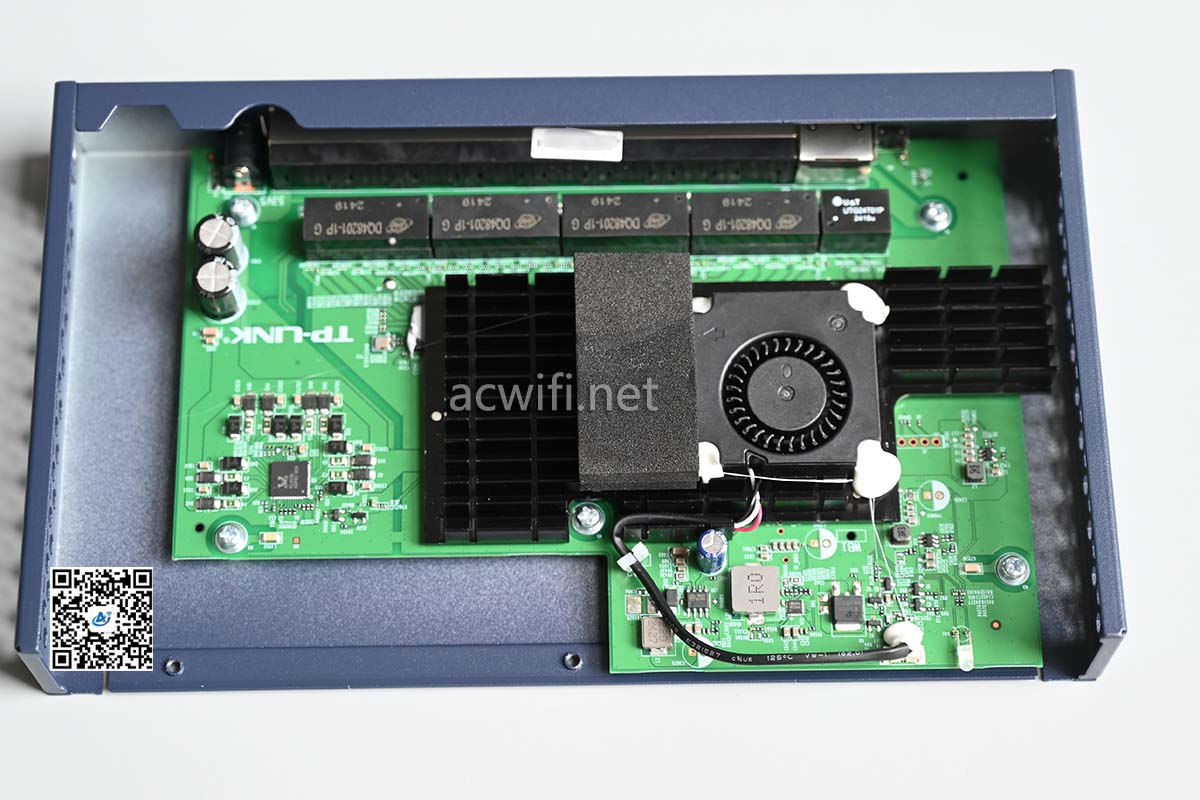

拆开外壳：

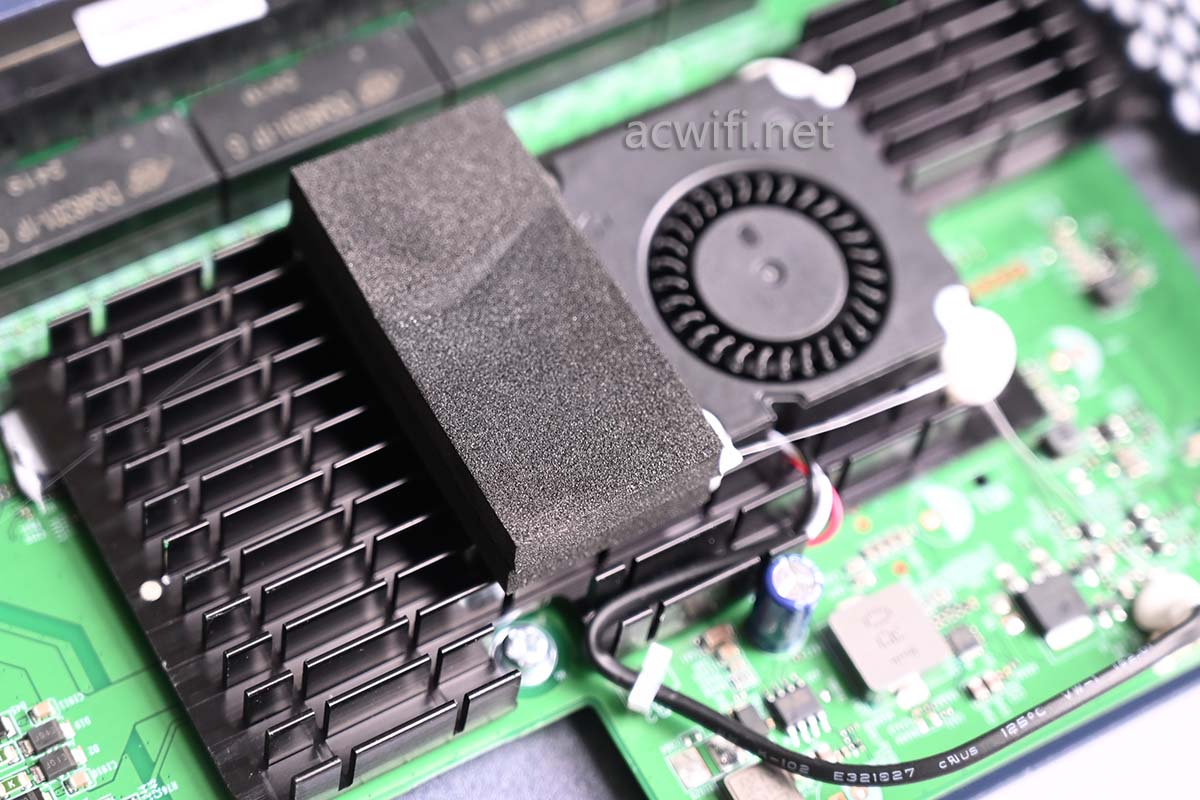

有着跟R5010PE V1.1一样的散热风扇：

这里的海绵，估计是为减少风扇震动带来的噪声吧。

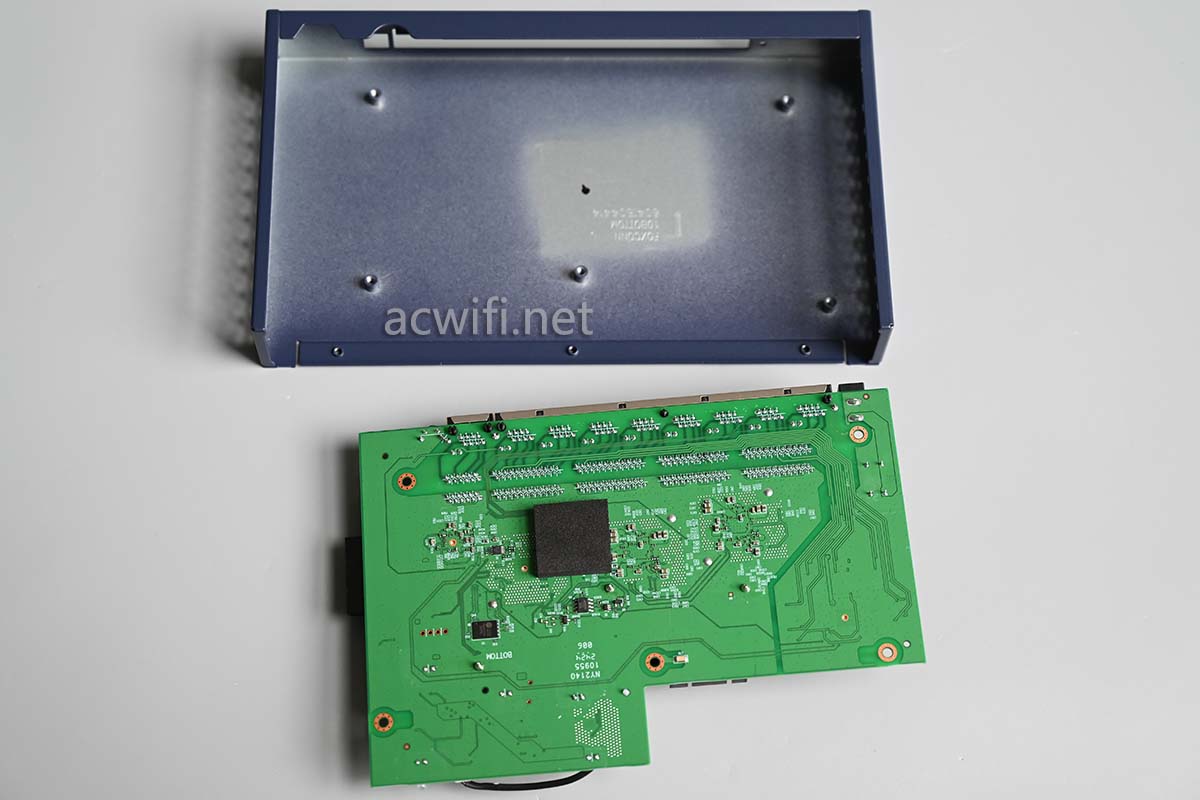

拿出主板并翻转背面：

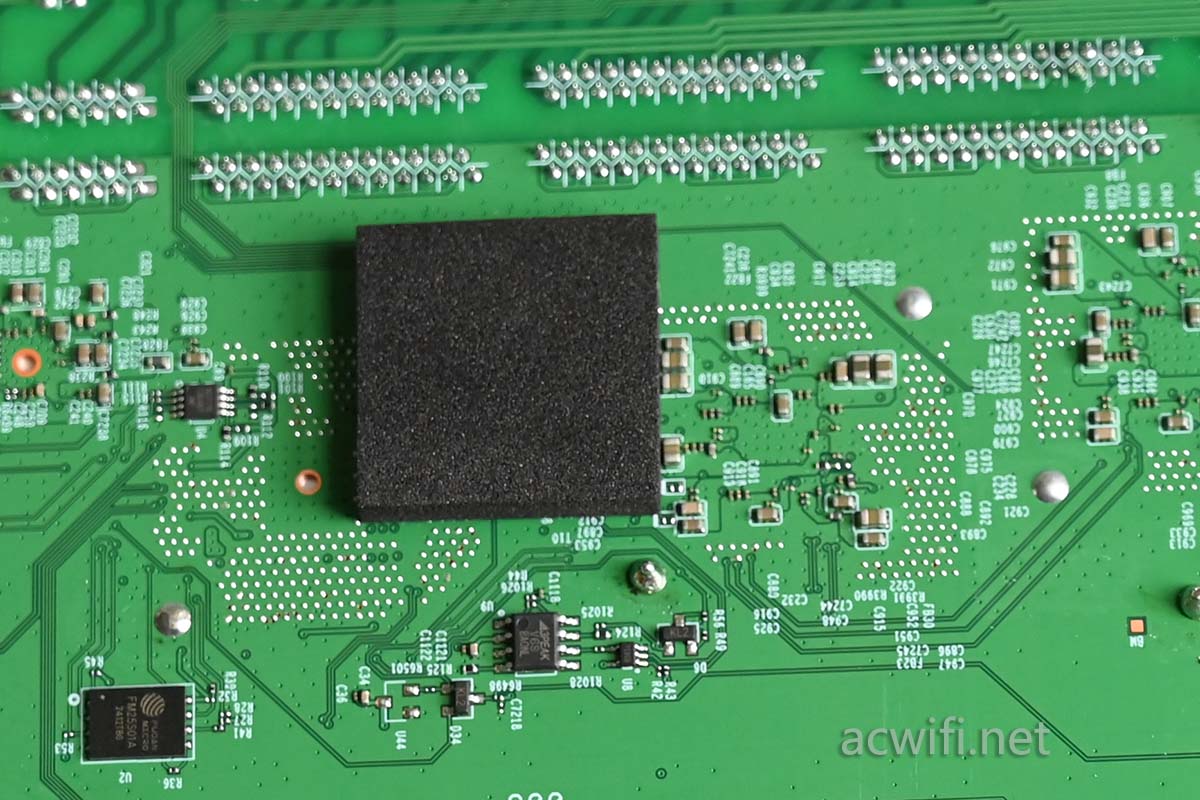

底部也有一片海绵：

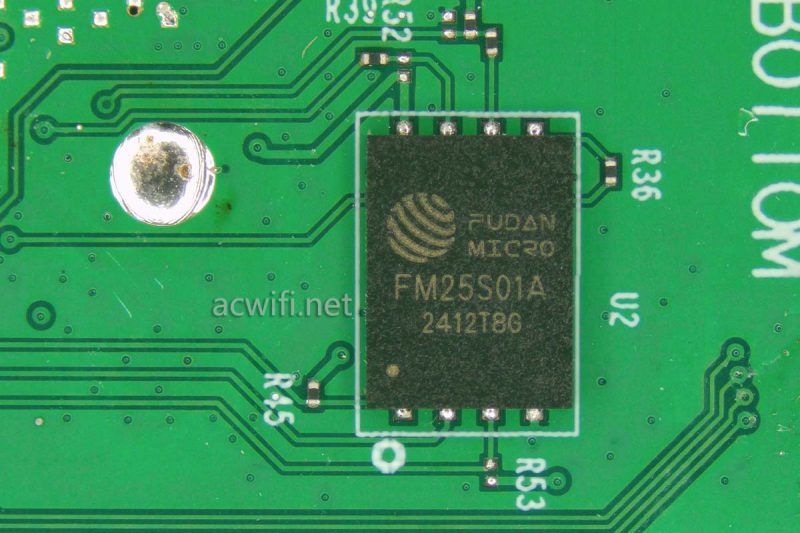

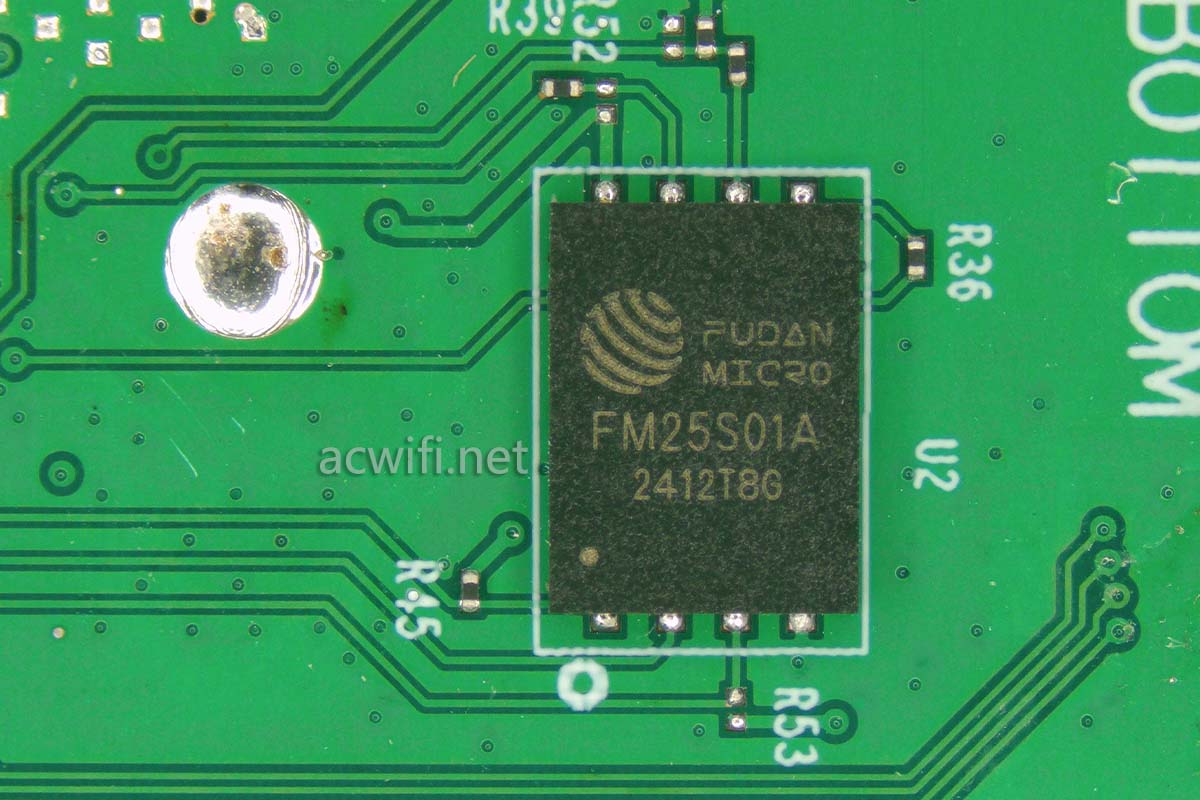

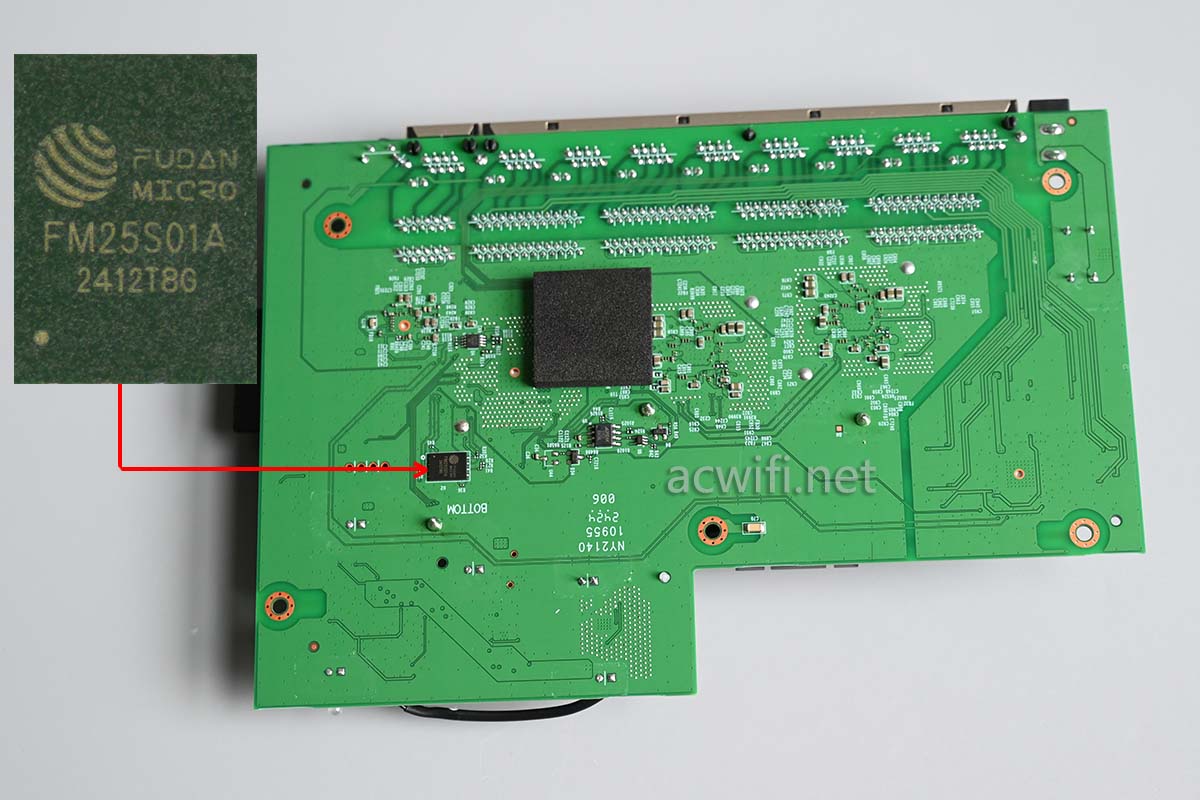

闪存芯片型号是FM25S01A，容量128MB：

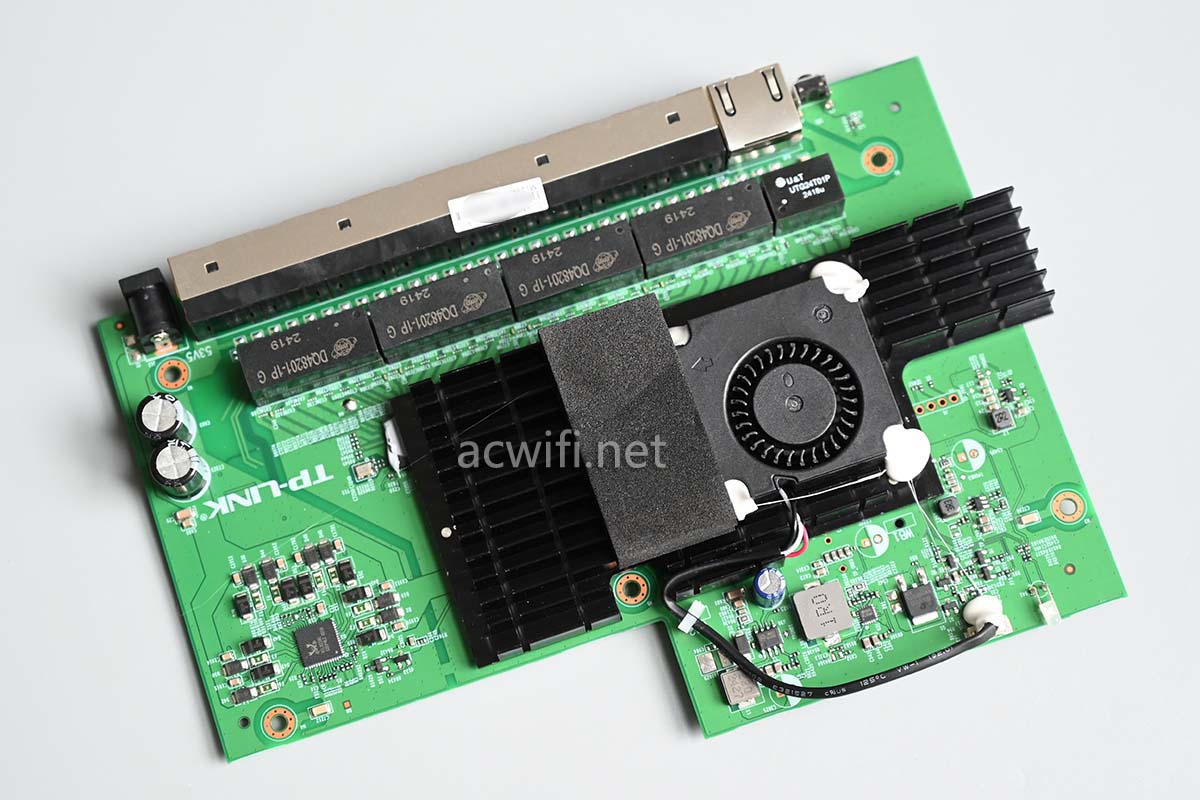

回到主板正面来：

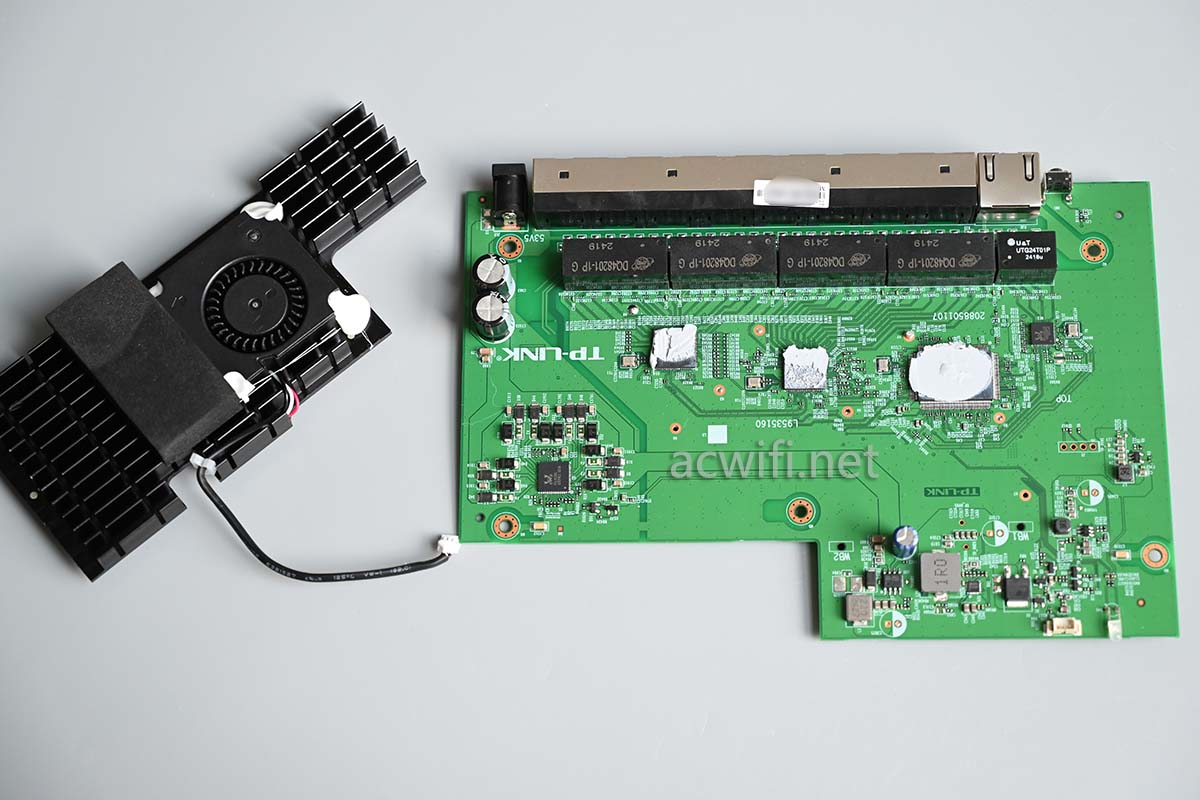

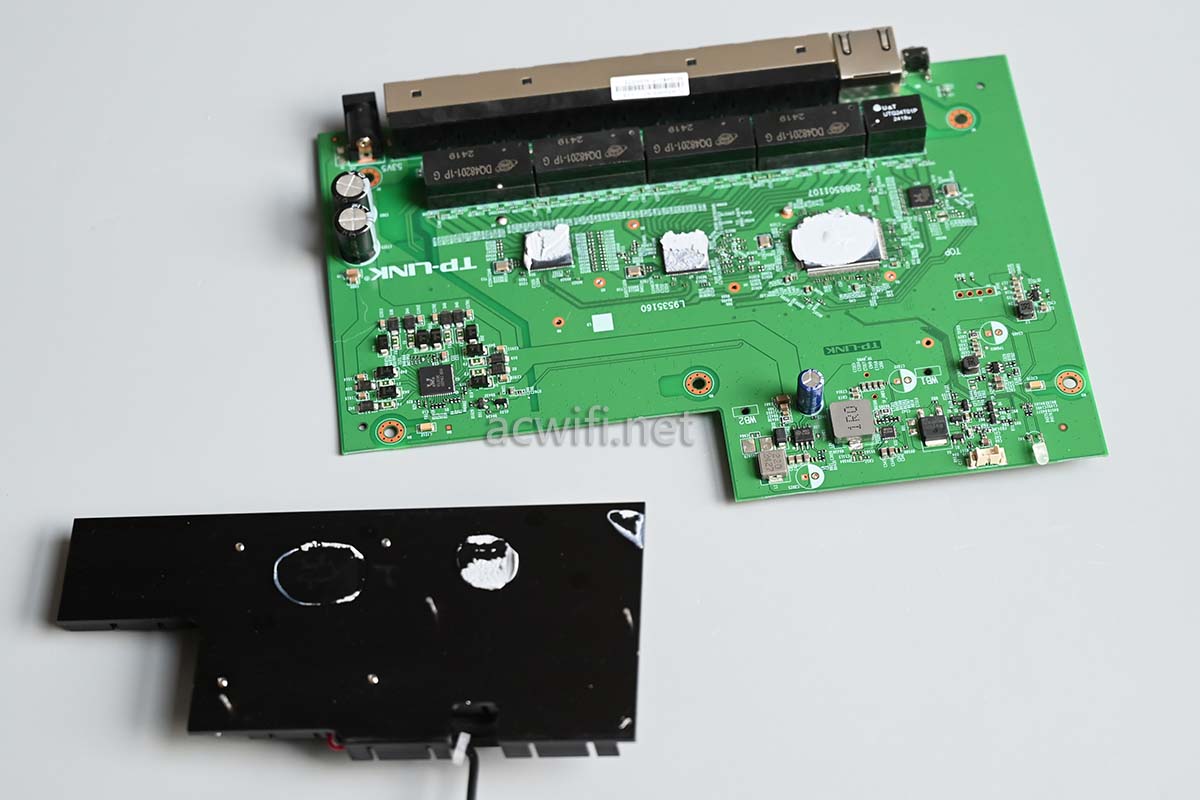

用焫鸡把散热器拆下来：

在启动系统完成之前的时间内，风扇是高速运转的，所以开机时的噪声比较大。这个开机时间大约是80多秒。系统启动完成之后就很安静了。

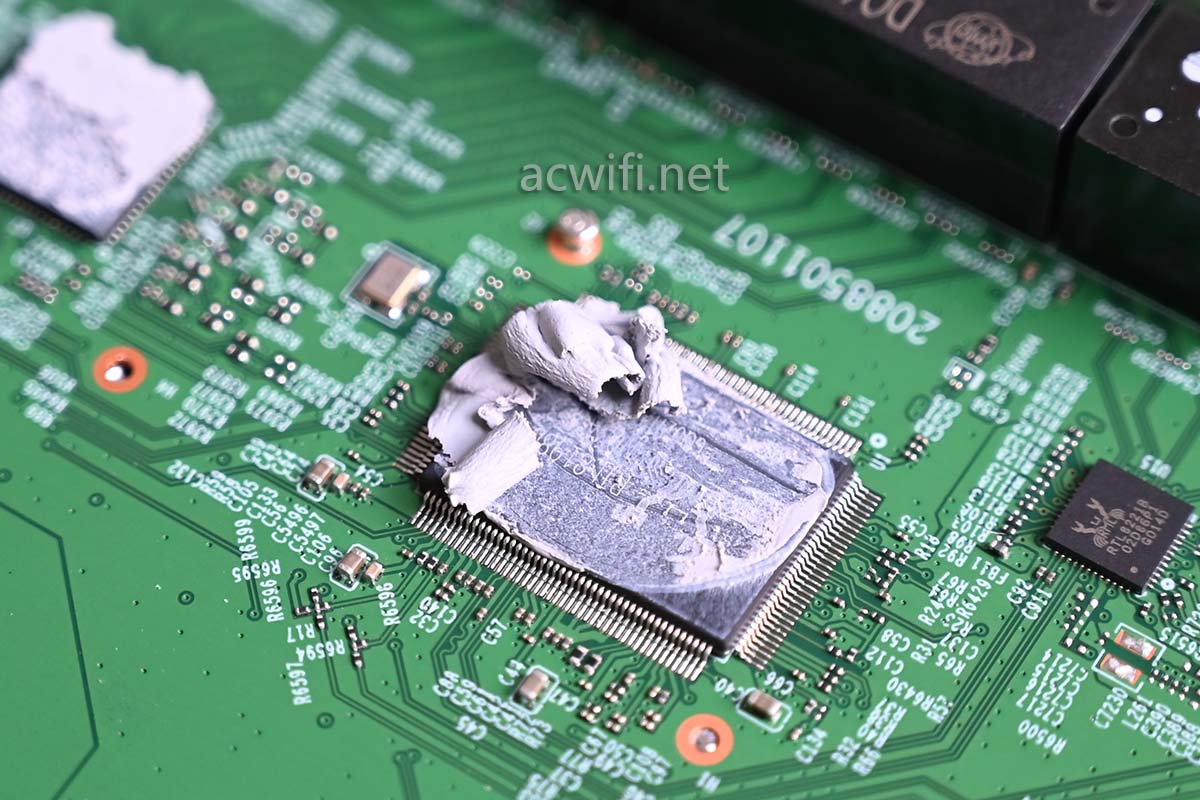

硅脂偏“硬”，回装时不能再利用了，所以用了差不多“硬度“的TF 7代替。

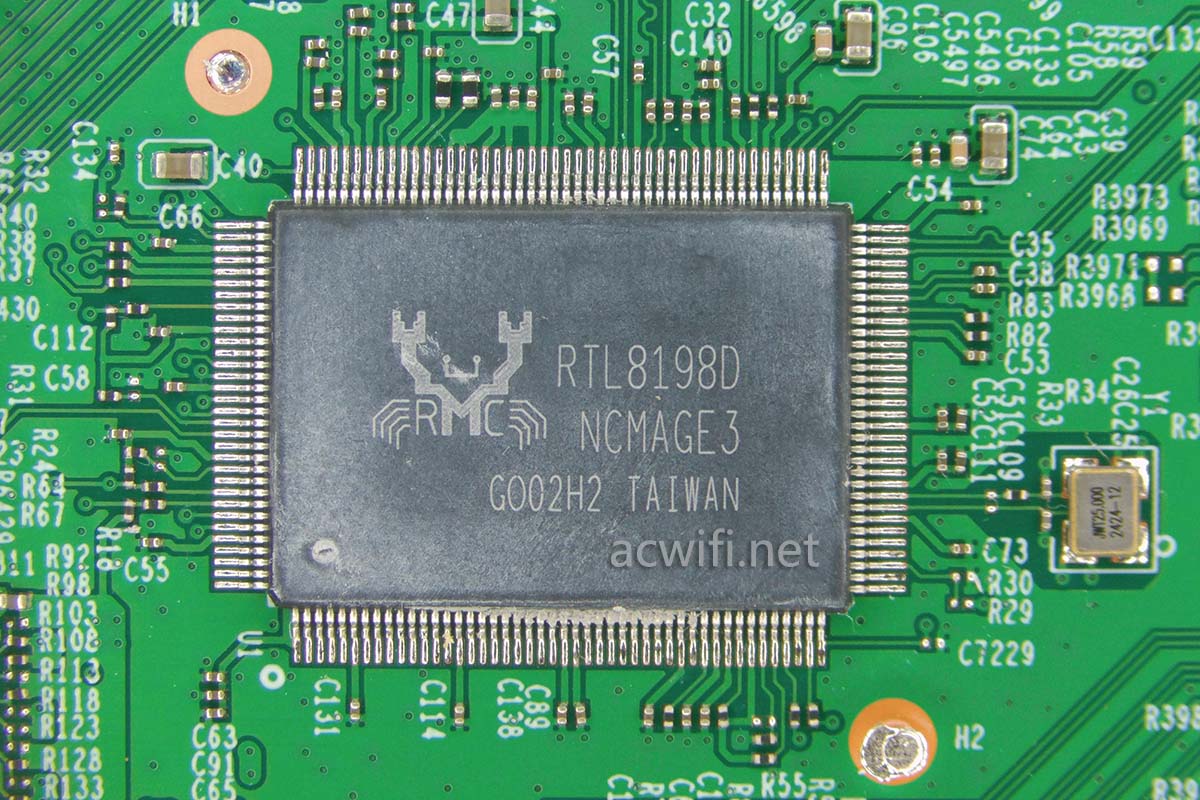

这款R5009PE-AC的CPU型号是RTL8198D，R5005P-AC也是用这颗双核900MHz的RTL8198D，MIPS架构，28nm。

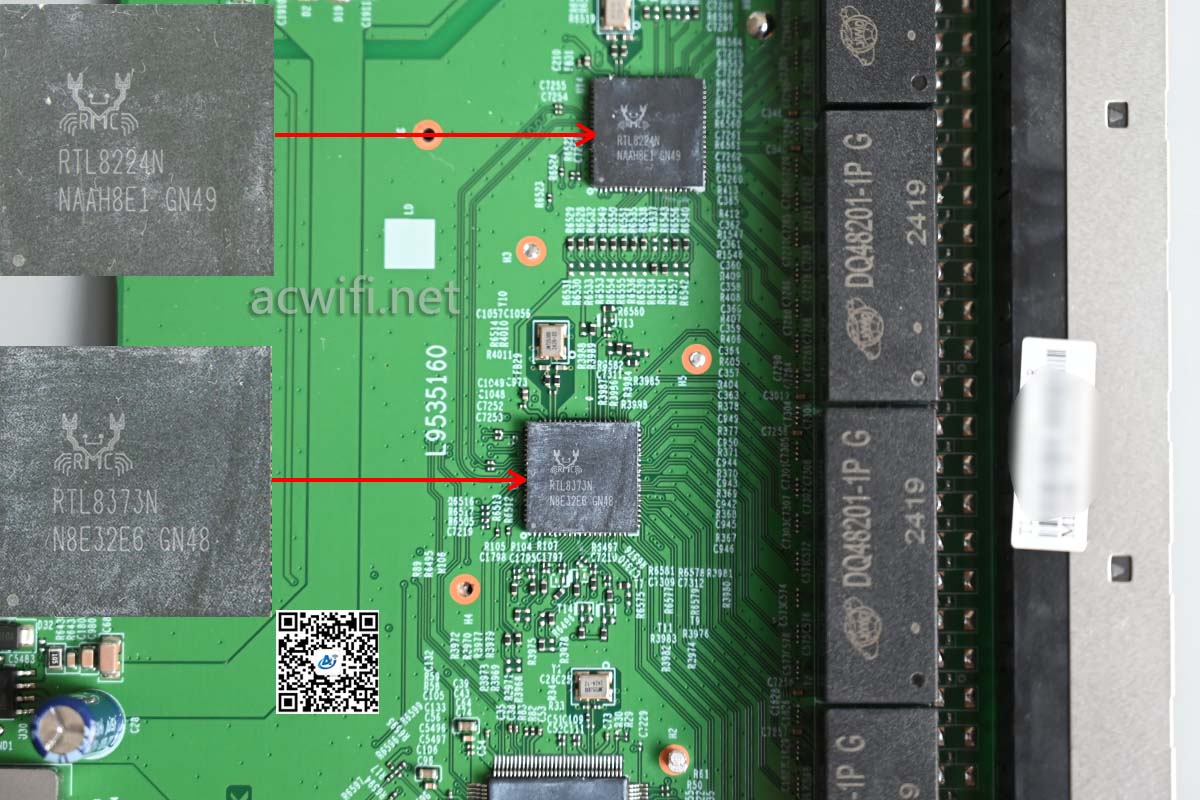

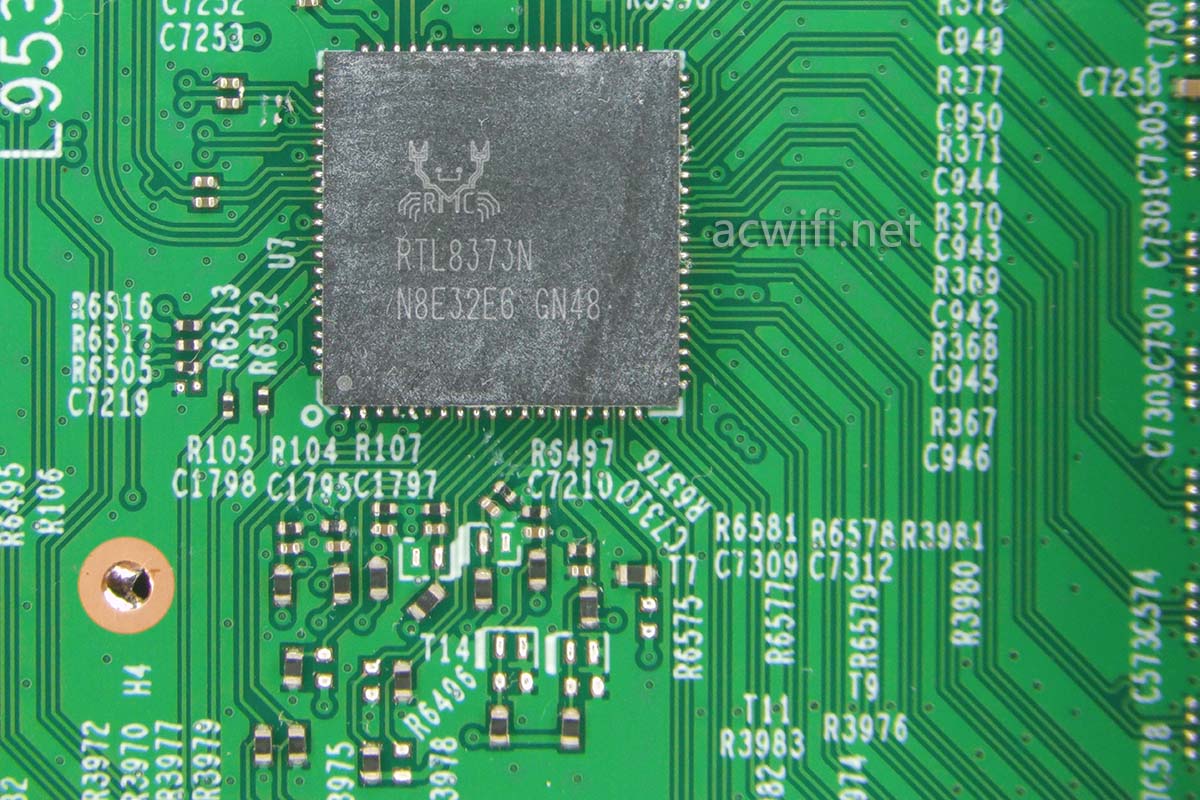

RTL8198D连接着这颗RTL8373N交换芯片，跟RTL8373有一样的参数，差别在封装和我看不见的东西上，采购成本肯定比RTL8373低，功耗也低一些，反正听说性能一样。（像小米2.5G交换机用的RTL8372N对应的RTL8372，一样的道理。）

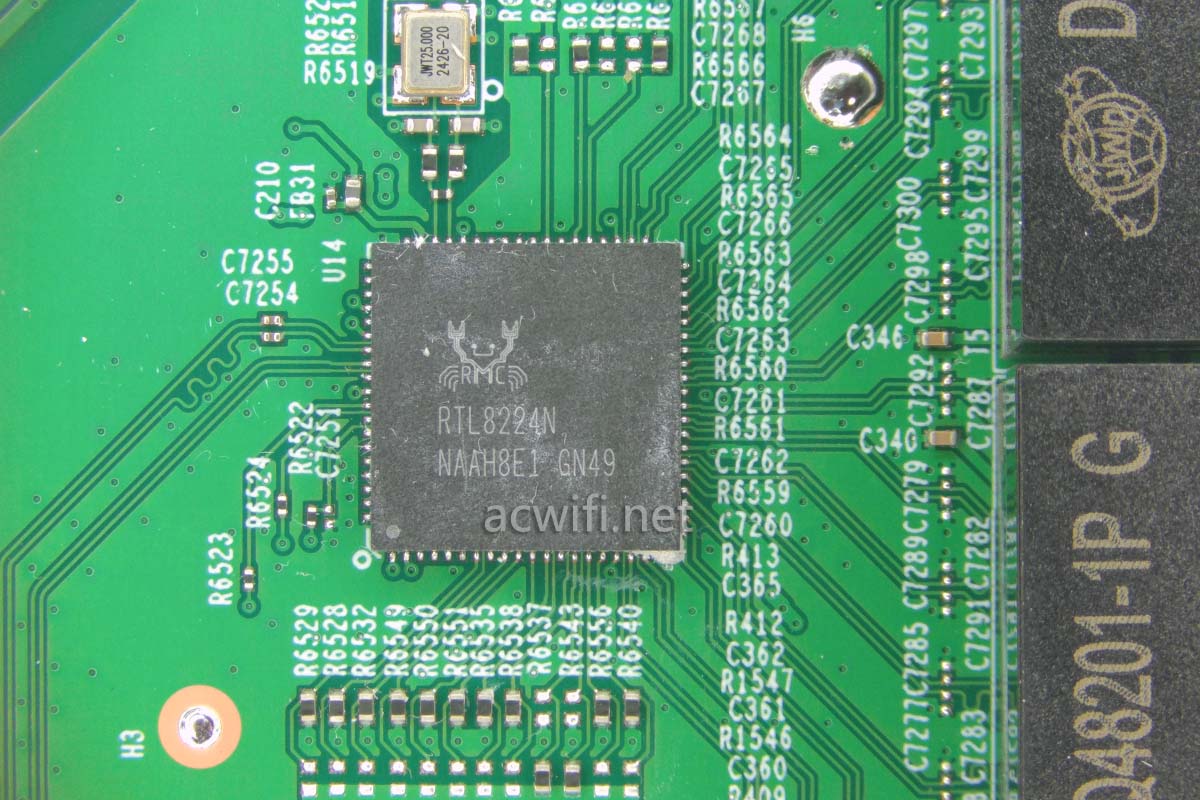

由于RTL8373（N）只集成了四个2.5G  PHY，所以呢，要多接一颗四口2.5G  PHY芯片，也就是RTL8224N：

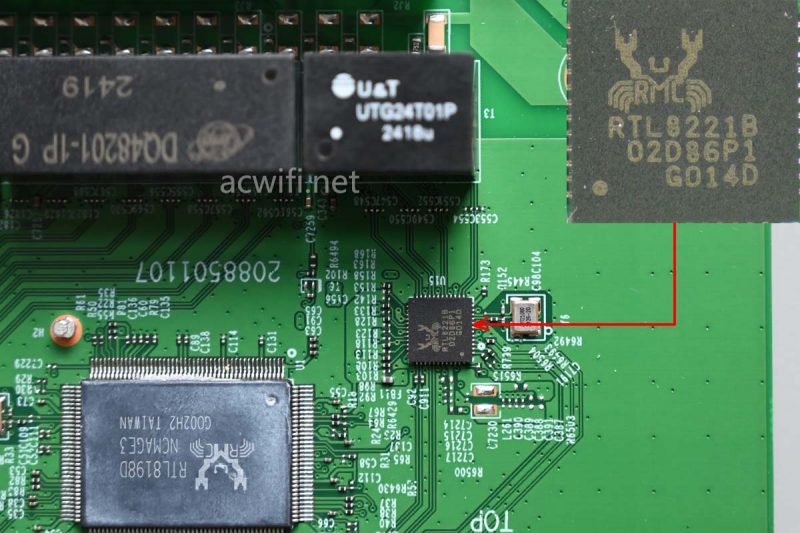

RTL8198D接了RTL8221B做WAN口：

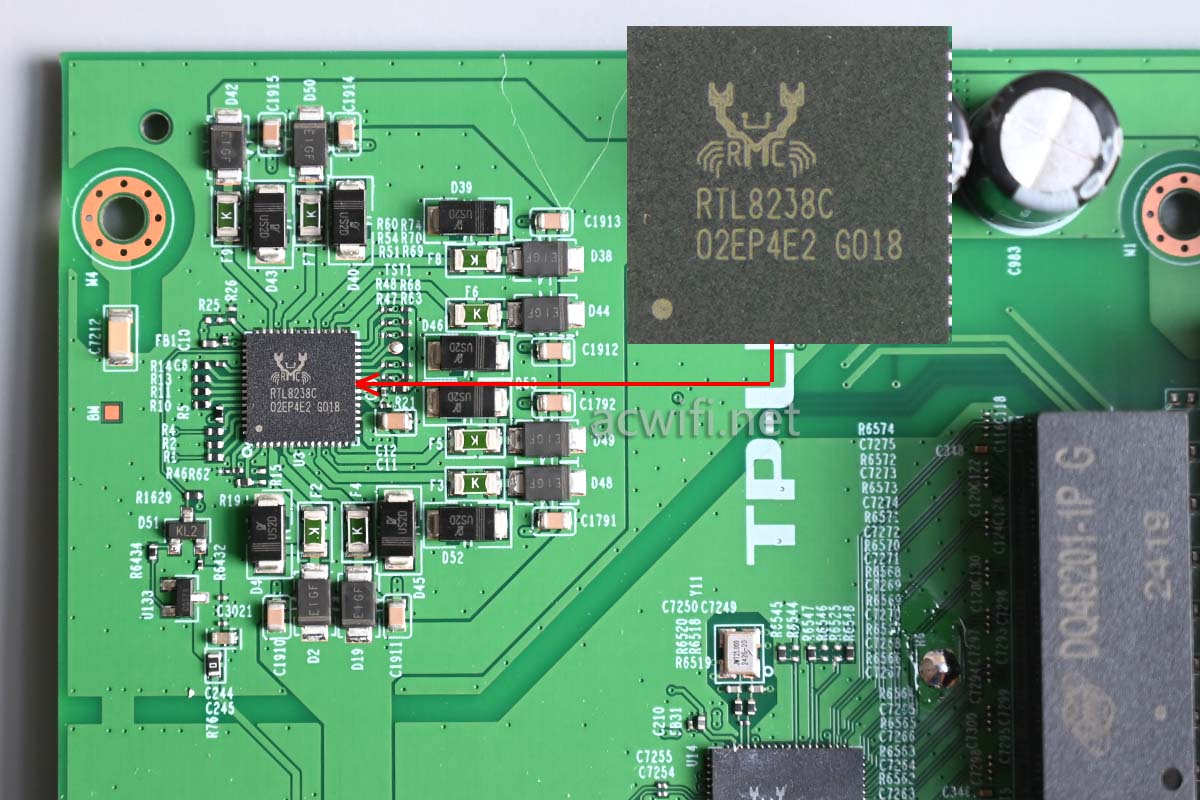

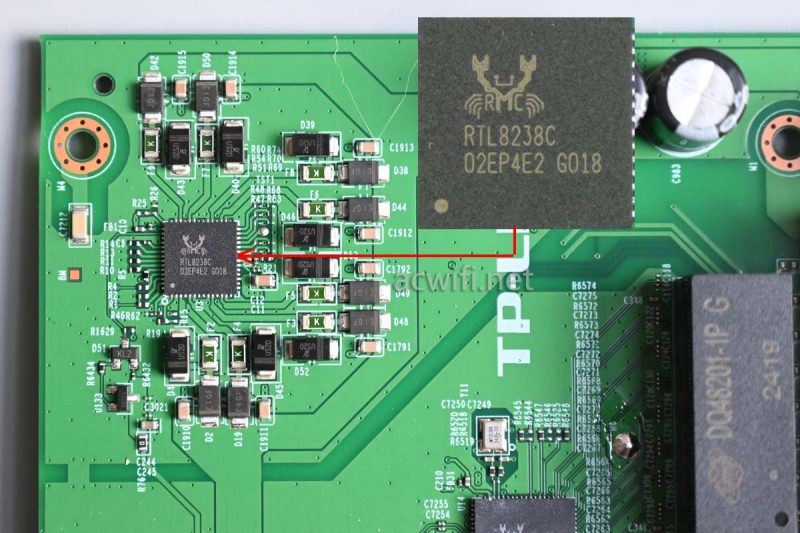

然后是PoE供电电路里的RTL8238C，它是一颗8端口PSE控制器IC：

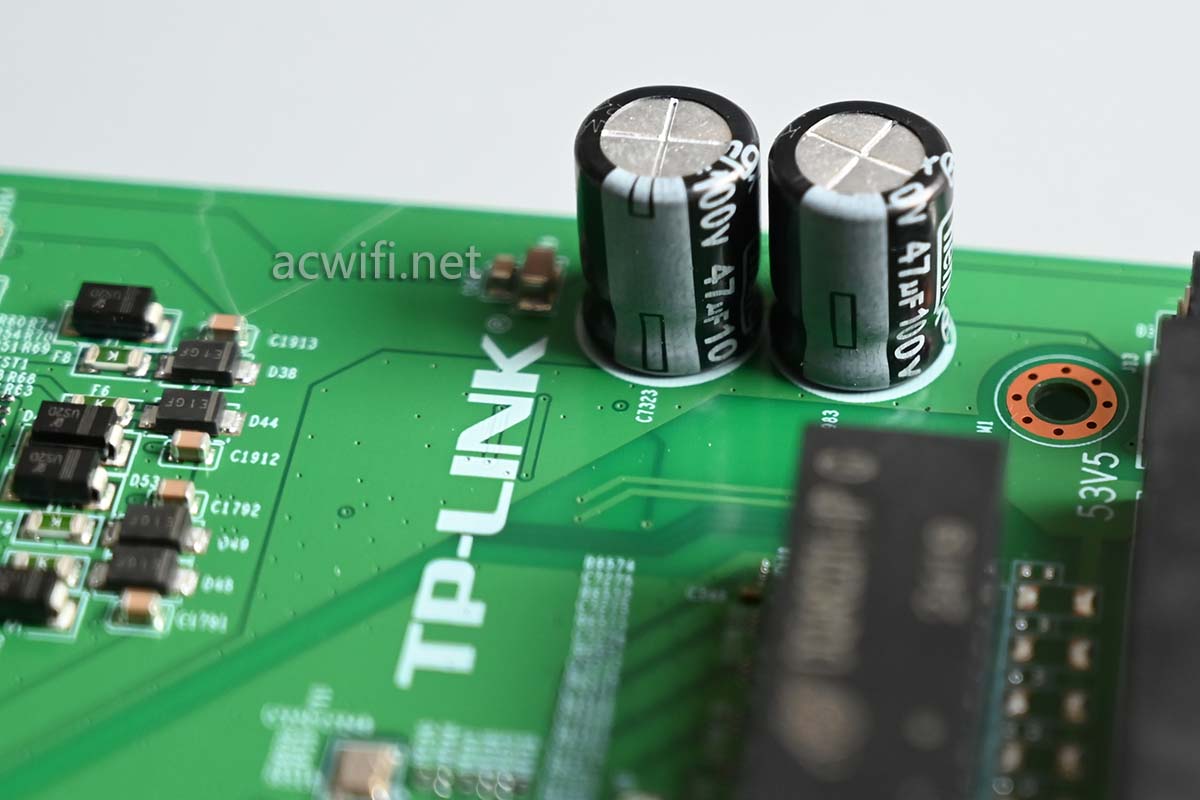

两颗100V/470微法的电容：

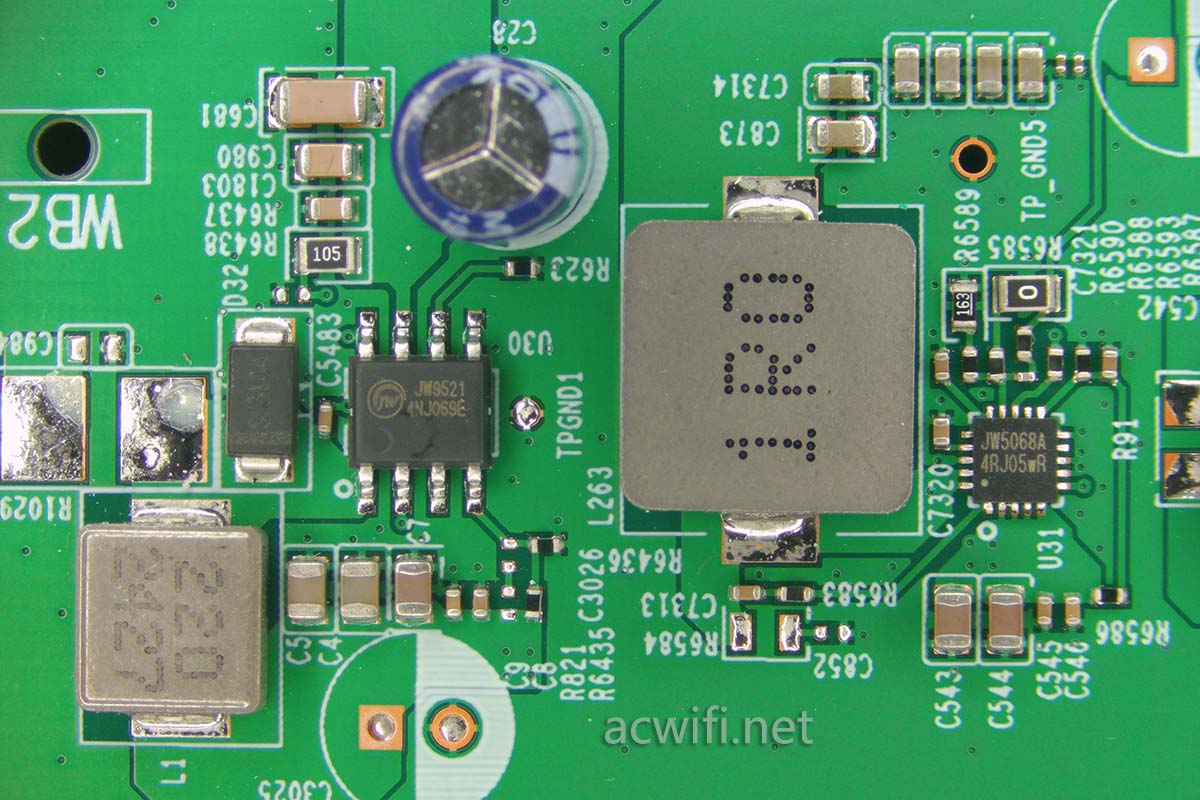

其它电路：

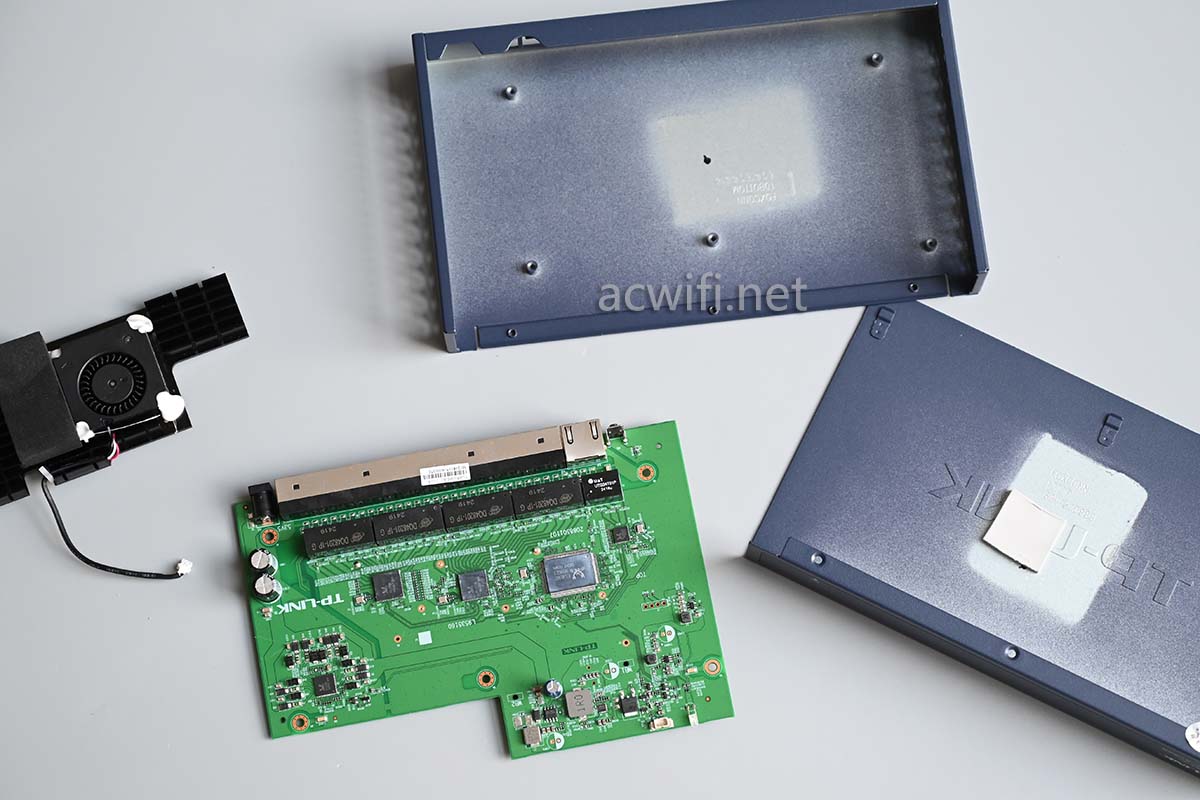

至此，这台R5009PE-AC就拆机完成了。

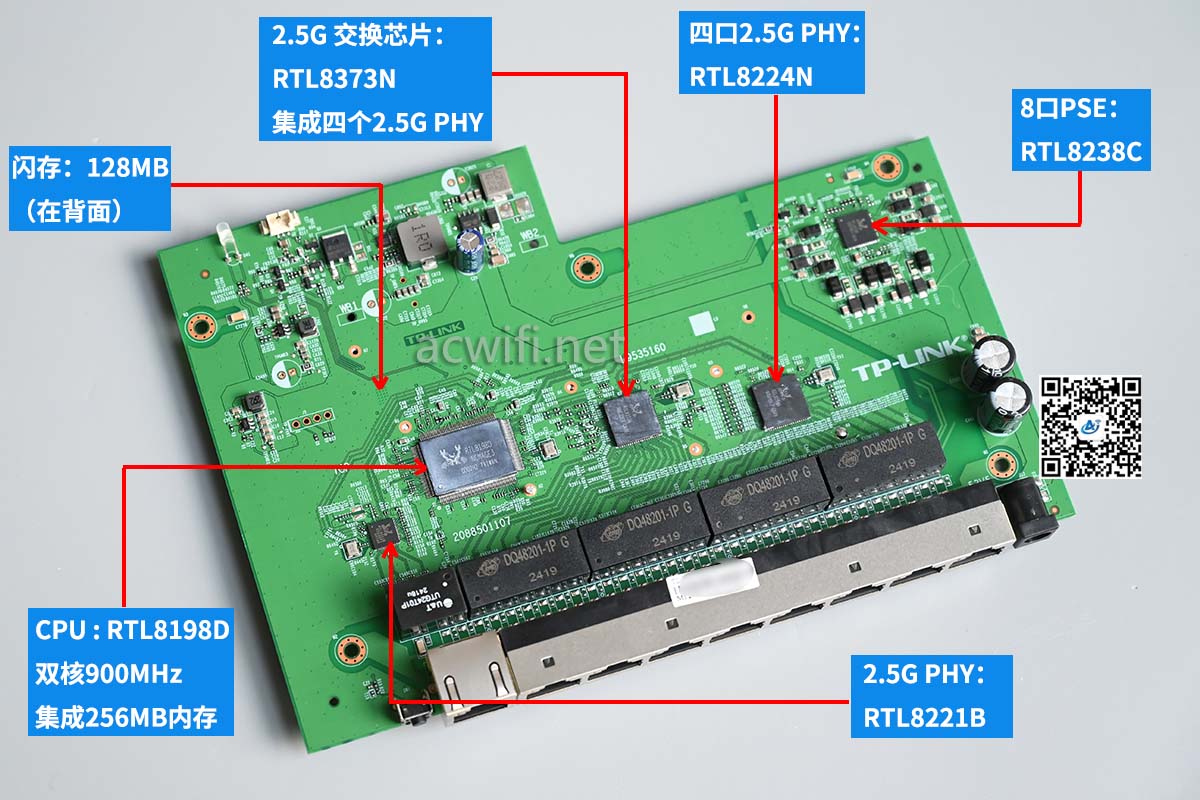

R5009PE-AC的所有芯片型号汇总图如下：

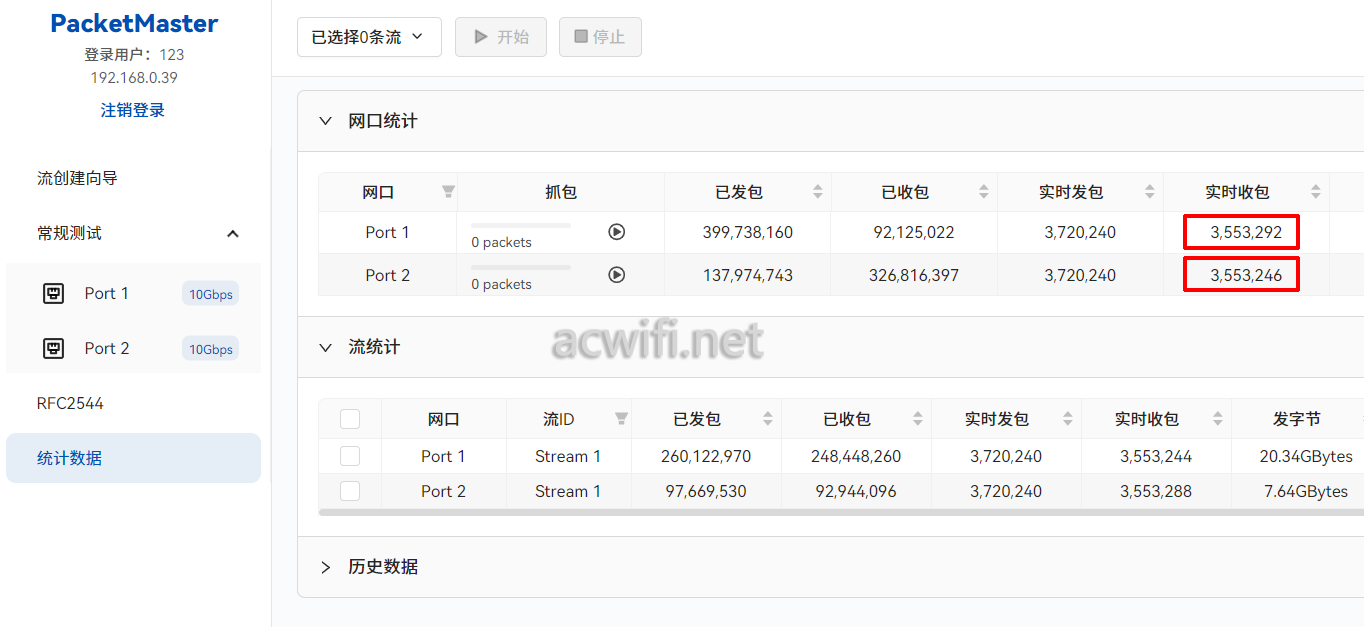

由于CPU跟R5005P用的一样，之前也测过小包转发性能，所以这款R5009PE也一样，即双向也能3.55Mpps：（测试工具是PacketMaster）

3.55Mpps，也就是跟小米BE6500和小米BE6500 Pro是一样的。

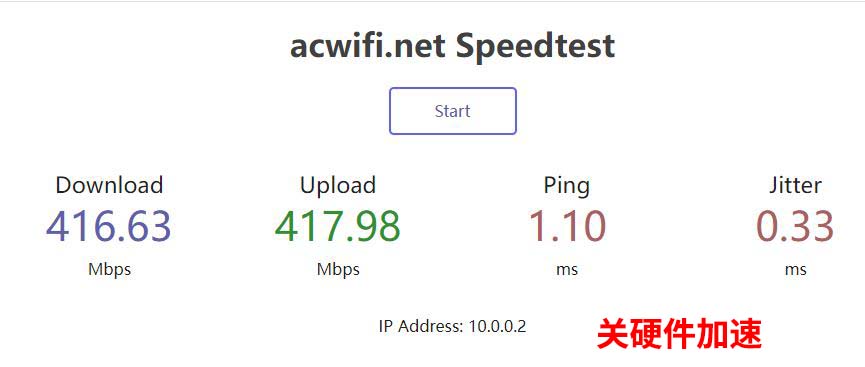

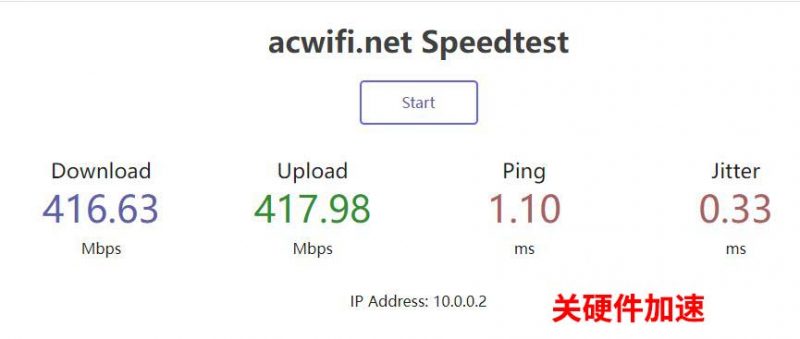

如果关硬件加速，会掉得好多。测速也就400兆：

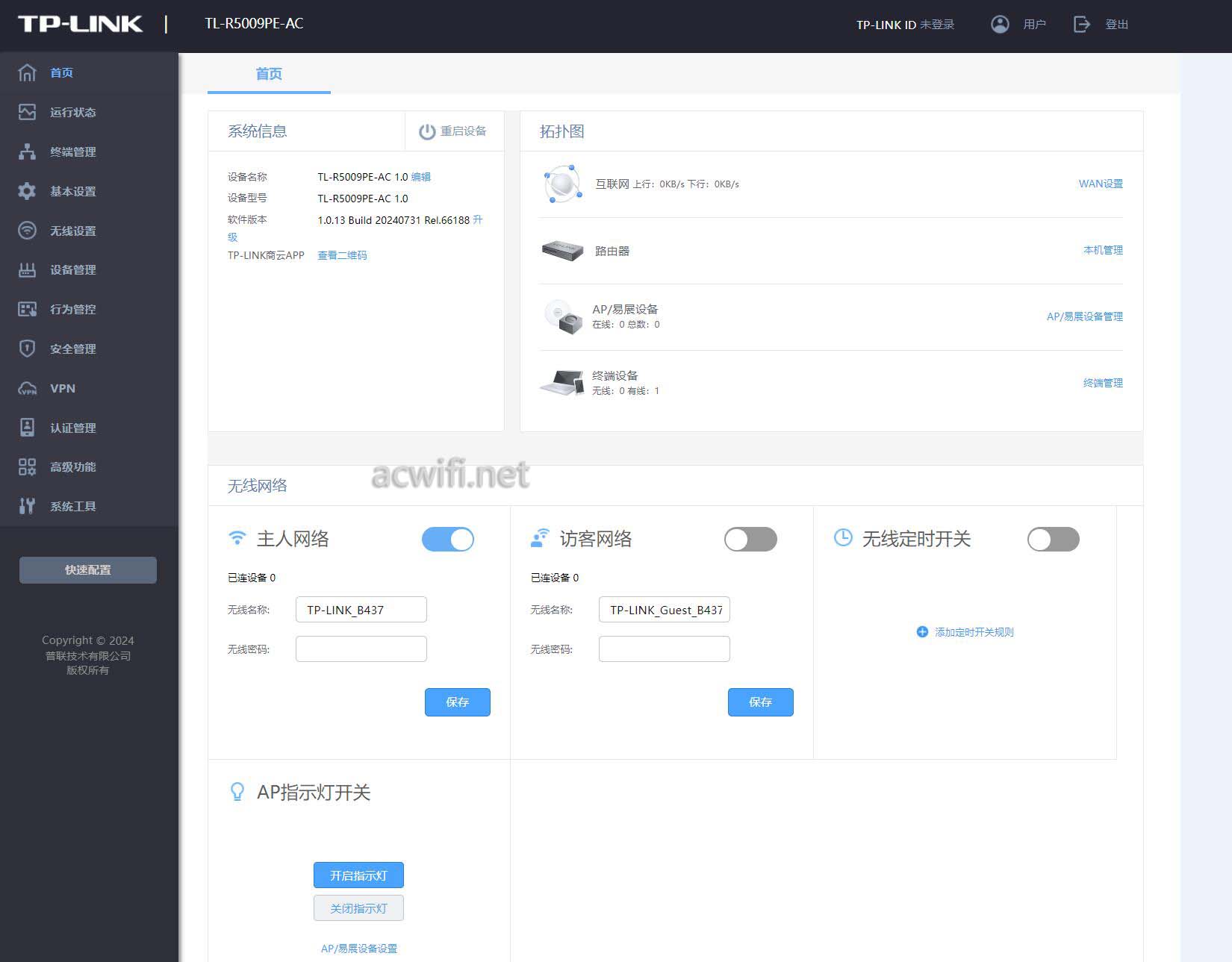

主界面：

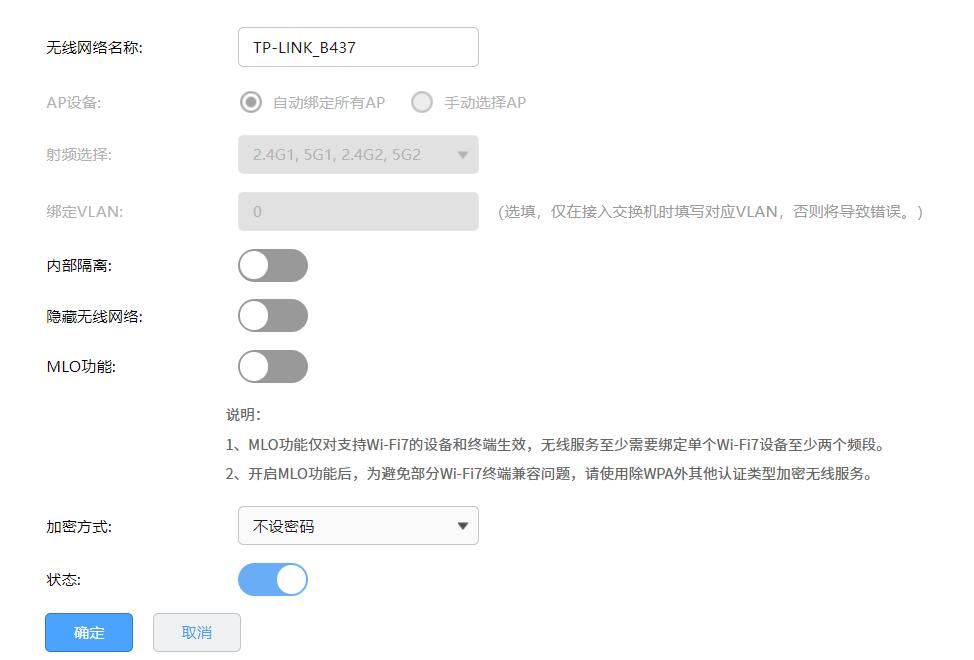

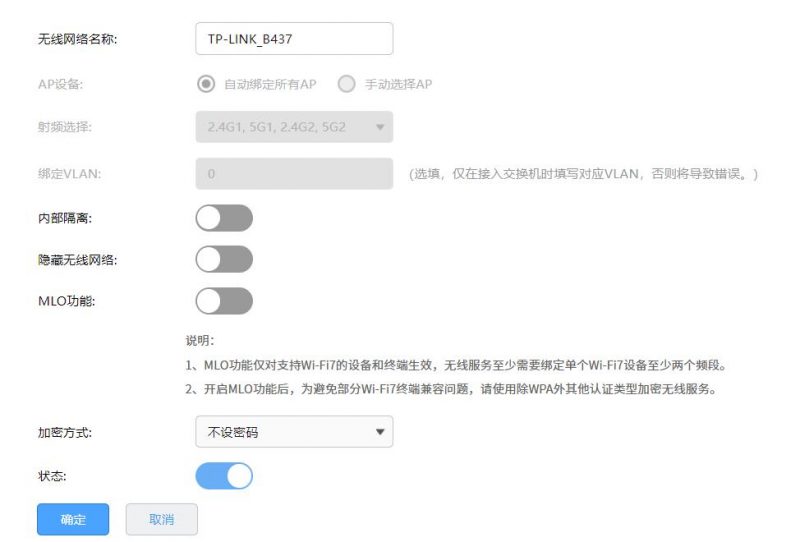

支持Wi-Fi 7 的AP属性。

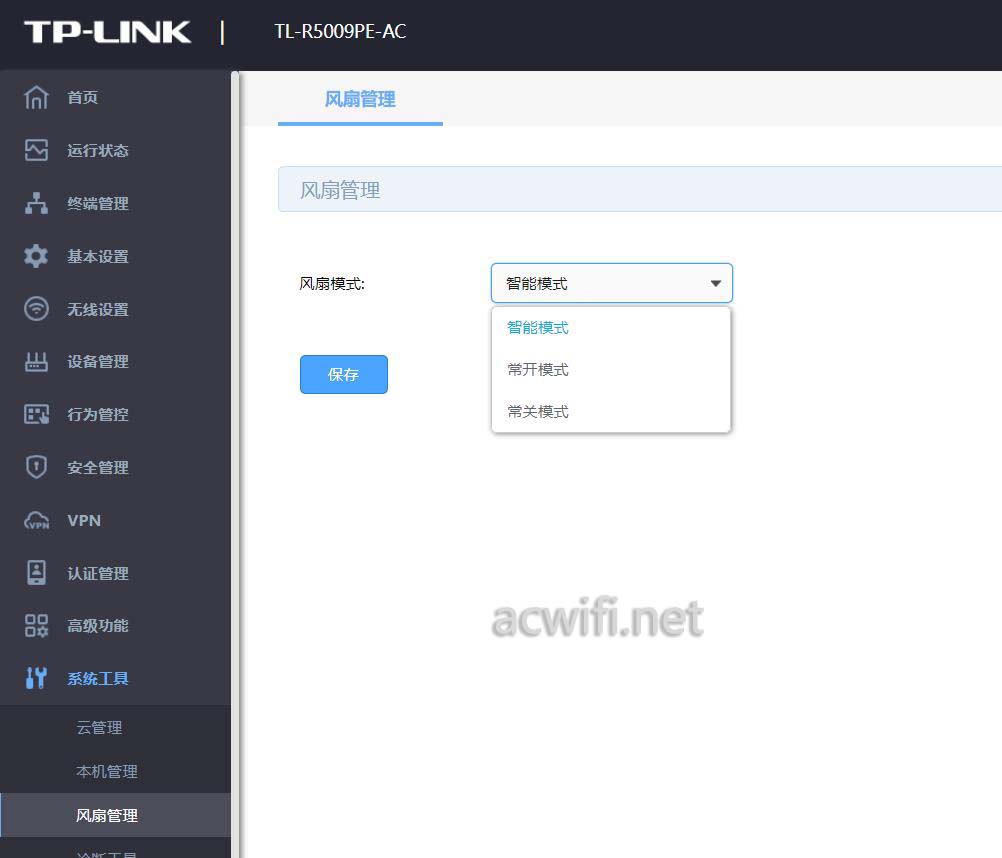

风扇模式里面有个常关模式，必需好评。如果只带一两个AP，这种低功耗的芯片方案，发热量也不大，关掉能耳根清静，用智能模式噪声也不明显。如果放弱电箱，建议

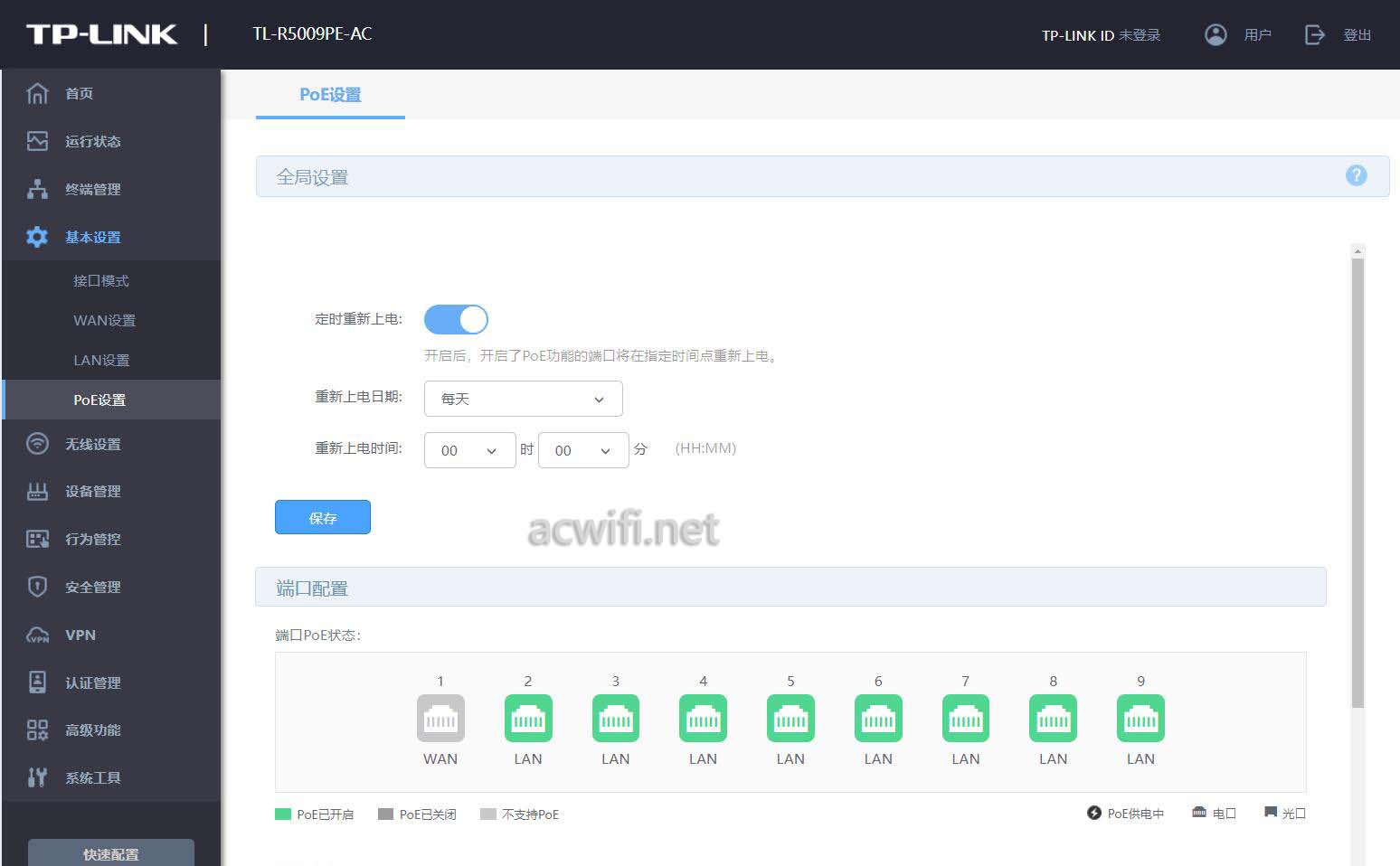

可以设置定时PoE上电：（全局）

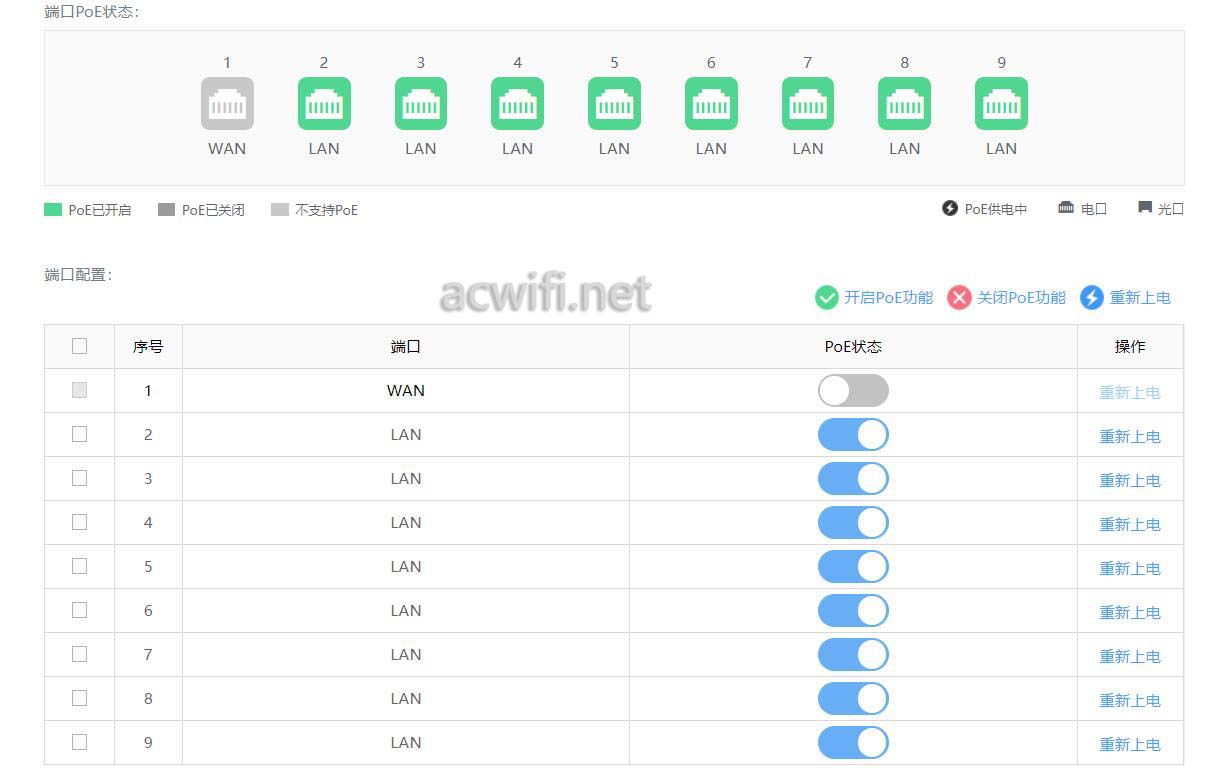

可以单独开关PoE和重新上电（等于硬重启无线AP或其它受电终端设备）：

支持IPTV设置。打不到IPv6防火墙开关。

从价格来看（闲鱼和拼多多），R5005P-AC是360元，R5009PE-AC是730元，两查差价370元，即相关一倍。后者的2.5G网口数量多了4个，整机的PoE供率也增加了一倍多一点。等于省下一台4+2的2.5G PoE交换机的钱。

显然R5005P-AC的性价比会高一些，你搭配便宜的PoE交换机也不需要这个价。反正两者的CPU是一样的！如果网口需求超过4个的，又想省点电源空间和机身空间的，直接R5009PE-AC就行，贵不了多少。
