烽火HG3142F拆机 CPU和无线芯片都是博通的？

闲鱼花150元收了一这套烽火的FTTR光猫，除了主光猫HG3142F带2.5G网口外，它的子光猫HG6371F也有2.5G网口。简直痴L线啦！烽火的子光猫居然也有2.5G网口，星光F50一边凉快去吧，还卖过千元一套。

二手的，没有包装盒，机身也有点使用痕迹，且电源是后配，所以电源就不拍了。150元就有一套，还要啥电鸡？？

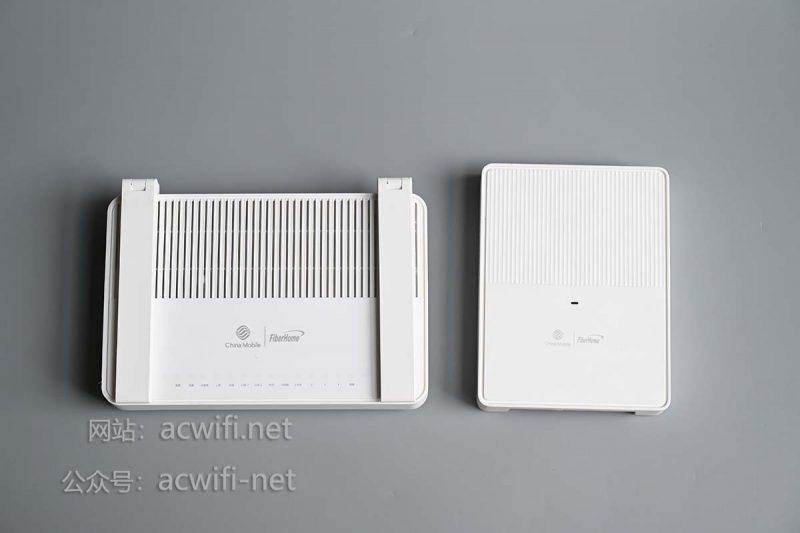

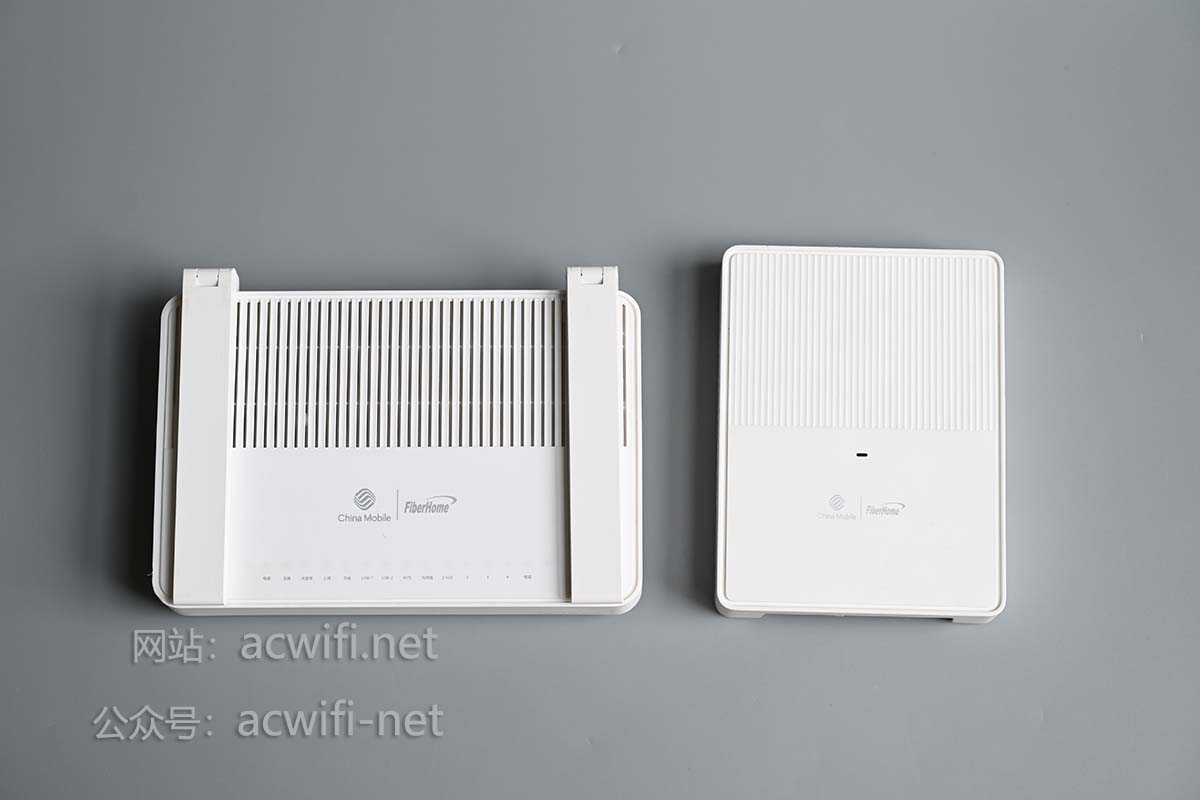

上图右边是烽火子光猫HG6371F，外观也好看吧。我分开两篇文章，子光猫放在下一篇拆机文章中去。这个月基本是在拆2.5G网口的光猫！还有一台天邑的2.5G光猫，拆完天邑的光猫就先停一停吧，2.5G光猫都大同小异，主要看价格的。哪个便宜且能用就挑选哪台吧，没必要花时间纠结。

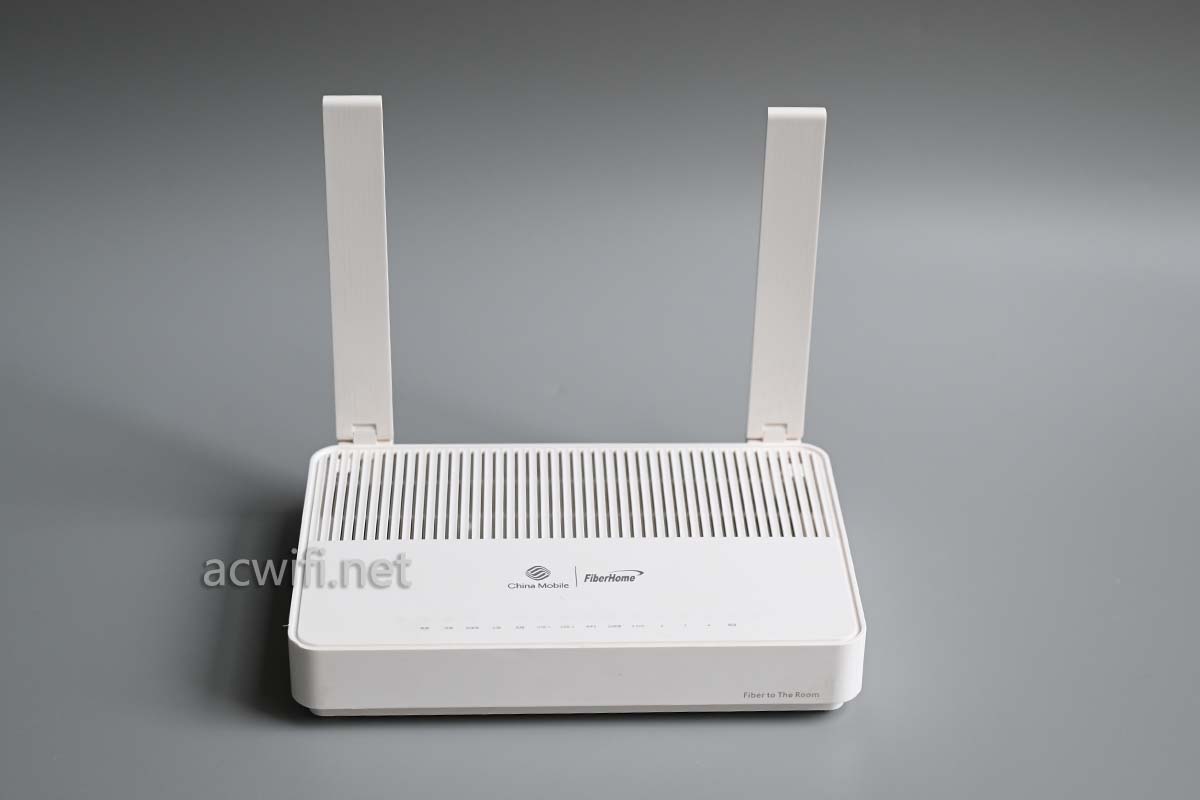

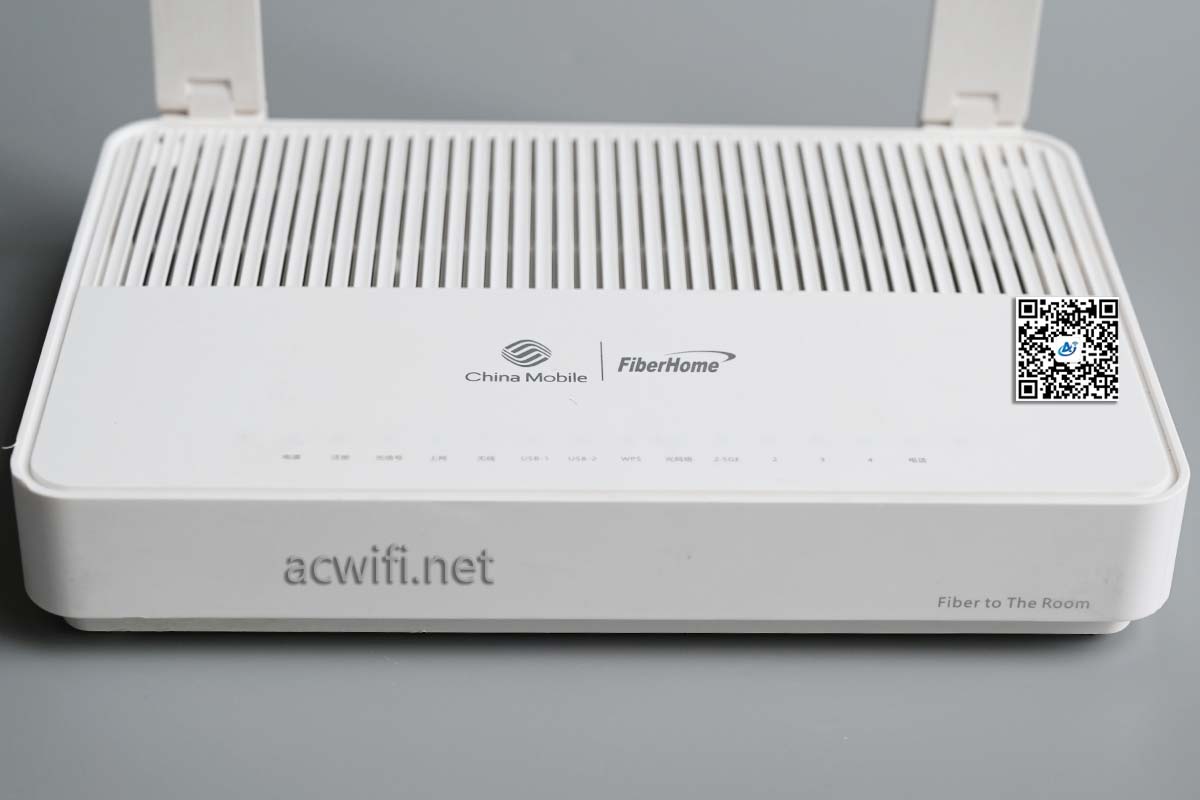

烽火HG3142F光猫的正面：

支持FTTR和带有无线Wi-Fi，机身都不会小到哪去，基本跟中兴G7615差不多大。

这是中国移动的定制机：

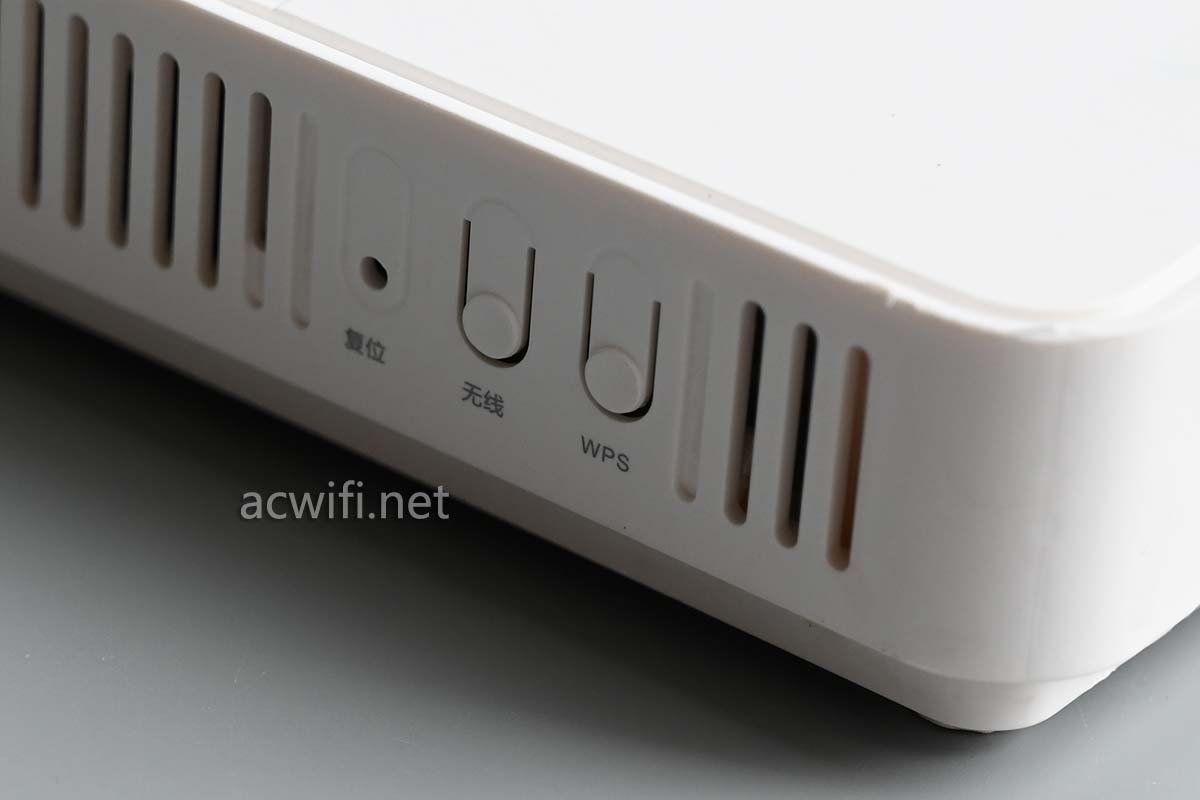

左侧的实体键开关：复位、无线、WPS。

短按“无线”就可以进行无线Wi-Fi的硬开关，实测关掉无线后待机功率少了2W，若不需要用到这光猫的Wi-Fi ，很有必然按一下它。

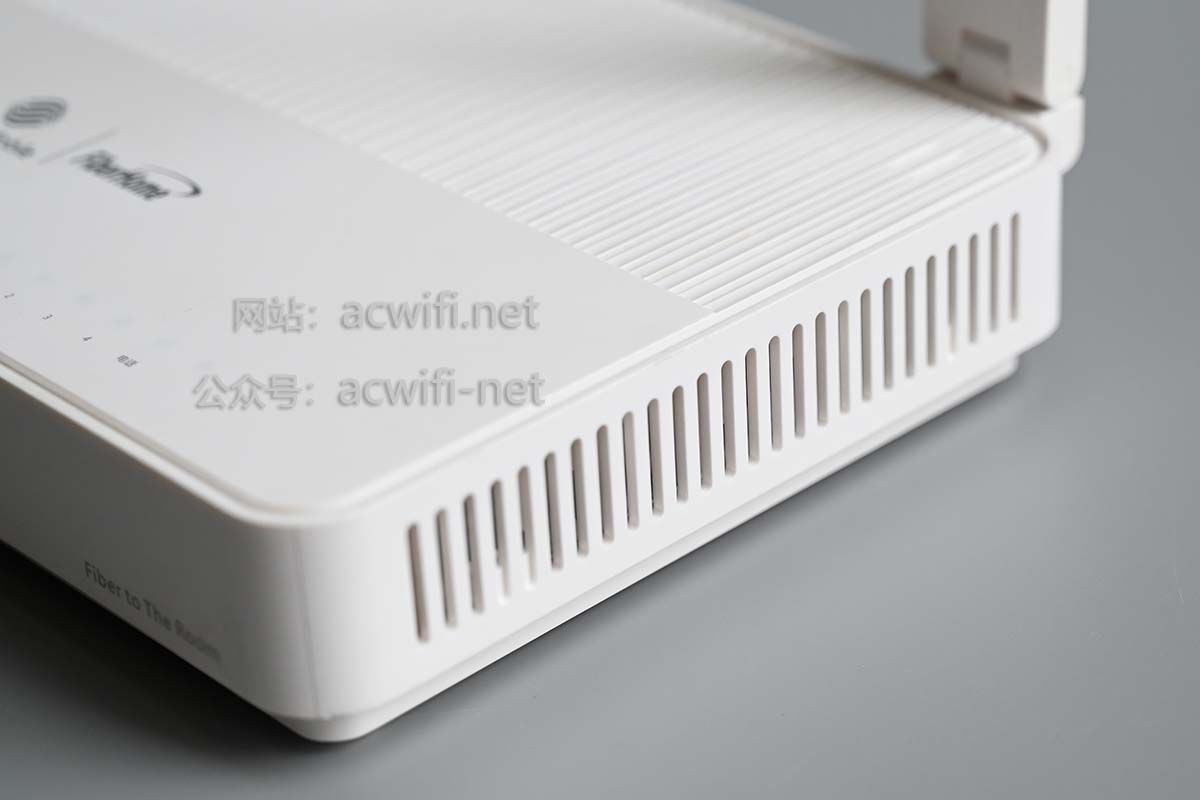

顶部和两侧均有透气孔：

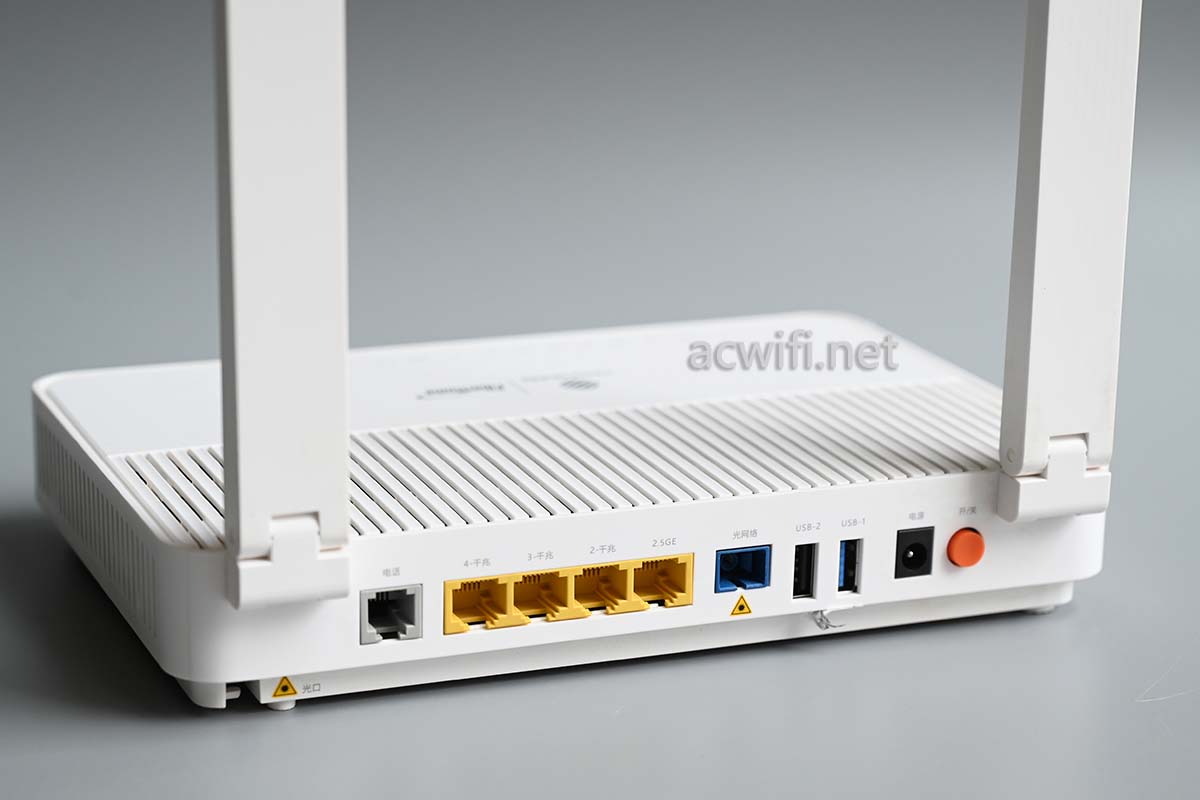

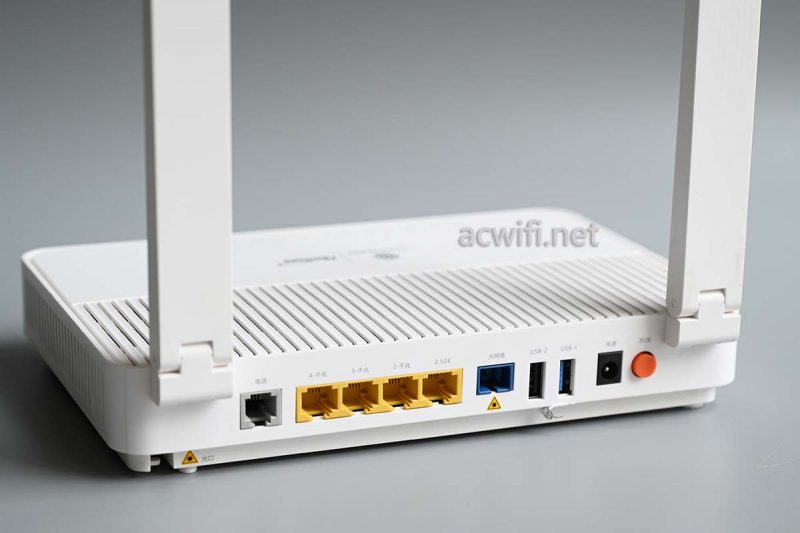

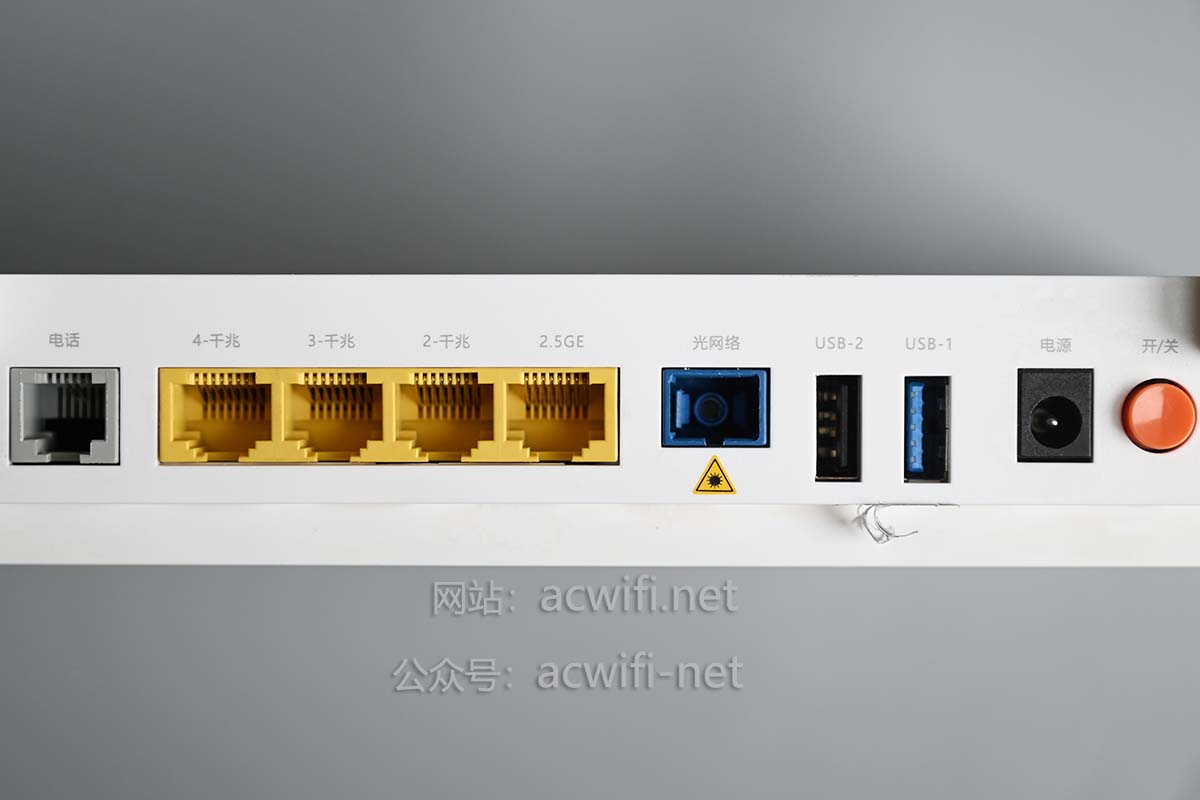

机身背面：

三个千兆网口+1个2.5G网口，一个GPON下行光，还有一个USB3.0和一个USB2.0，意思是你可以接2把散热风扇了。

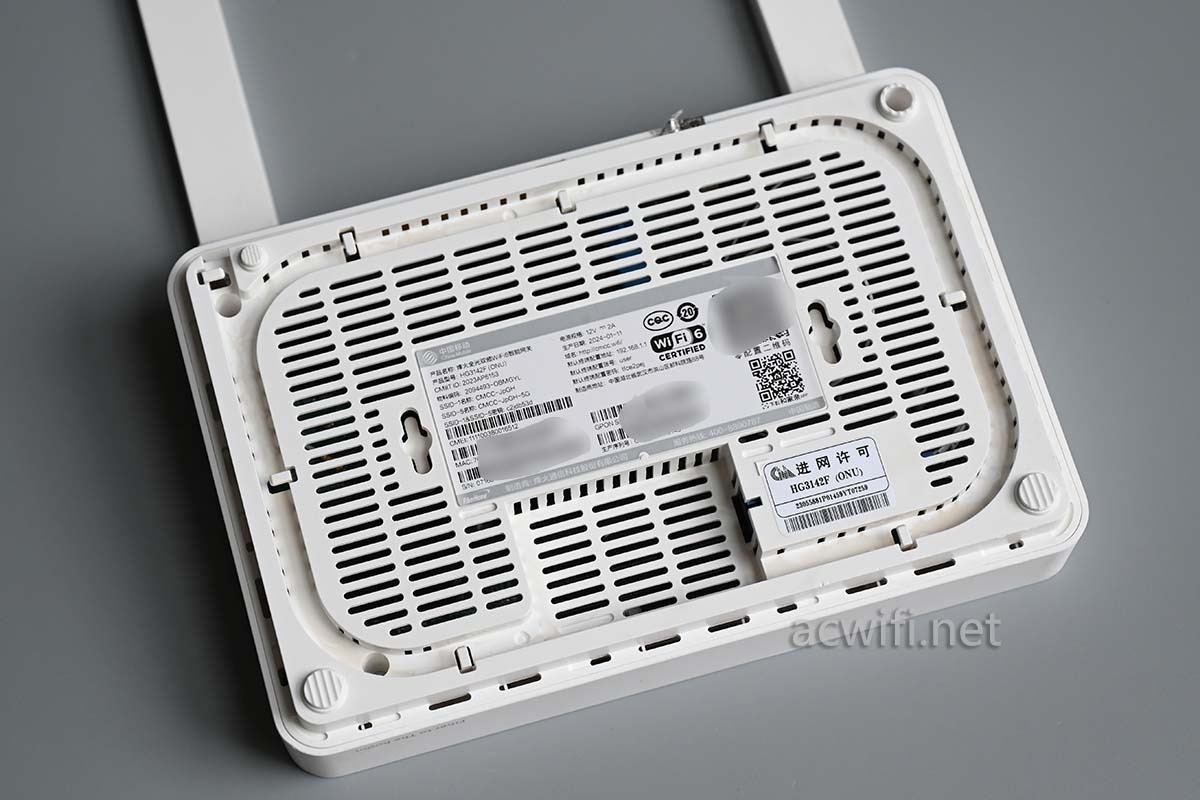

光猫底部：

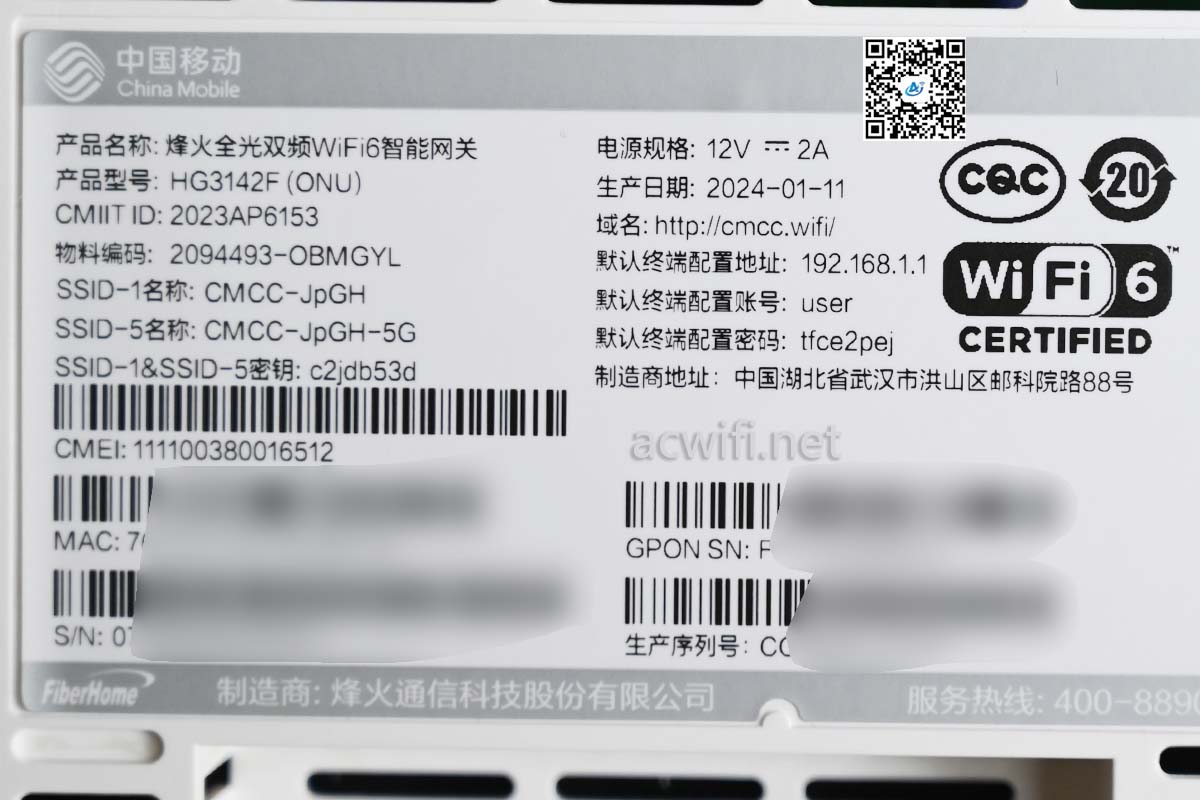

标签内容：

产品型号：HG3142F；

电源规格：12V/2A，实测插2.5G口联网时的待机功率12.1W，如果用实体键关掉无线功能后，功率为10.1W。功耗算比较高！

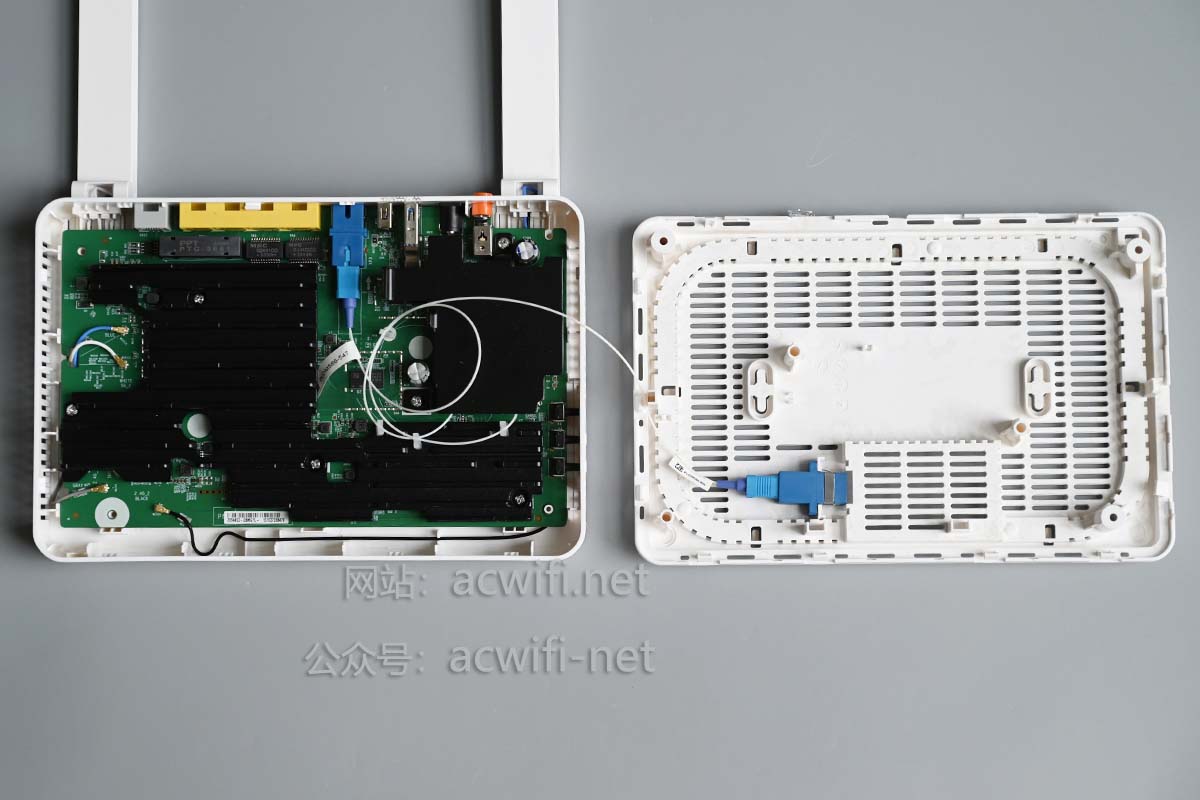

拆开外壳：

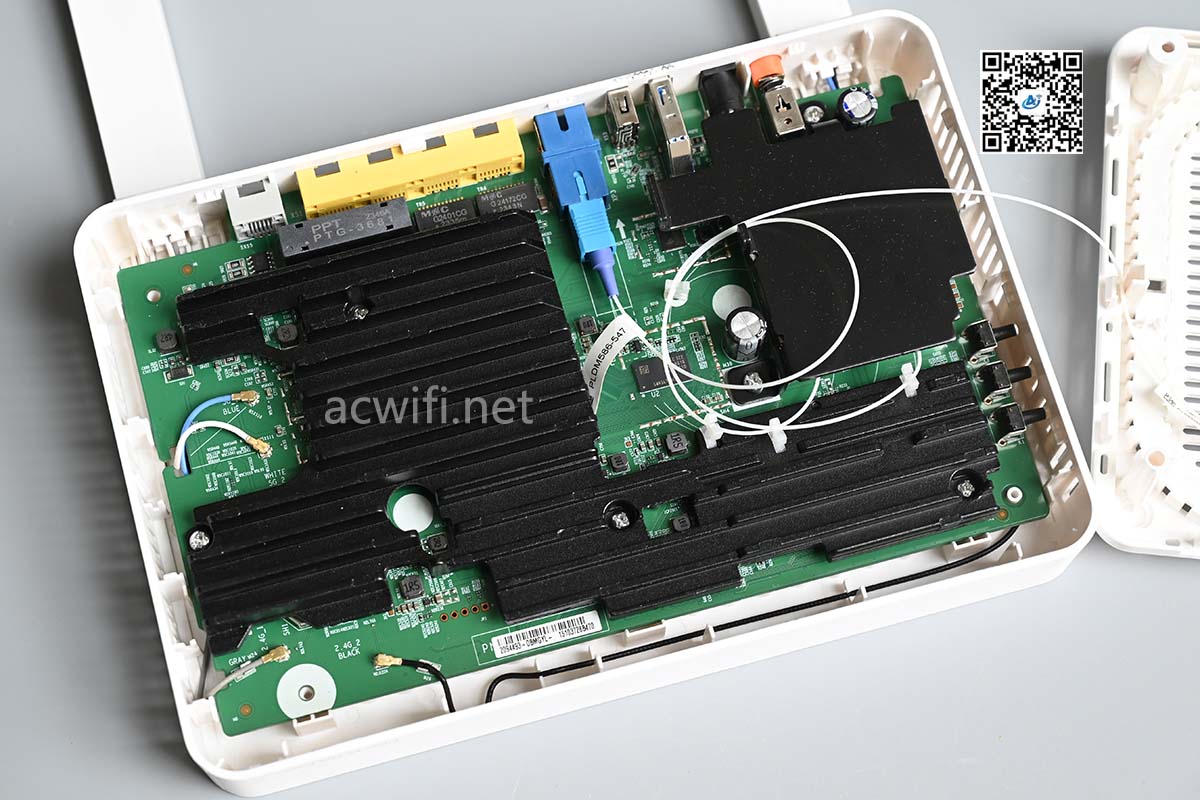

有两片散热，

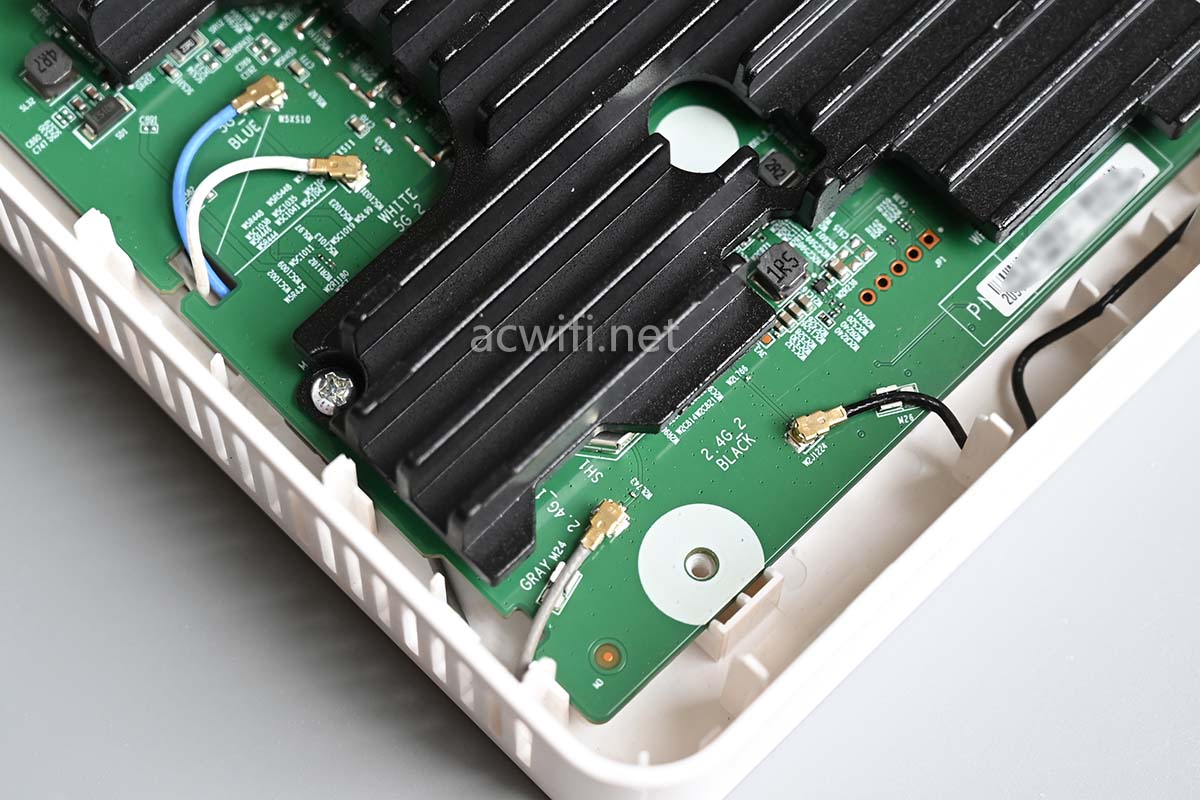

四根馈线，不是联发科的无线：

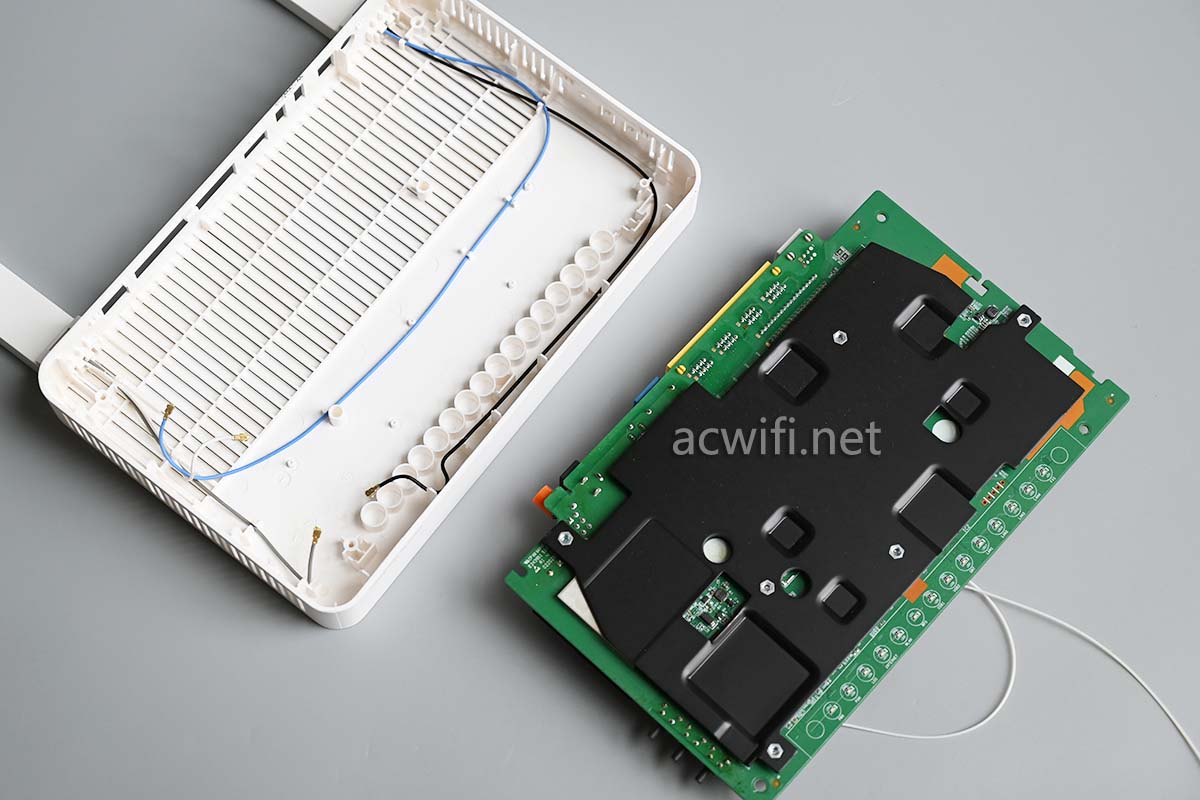

取出主板并翻转：

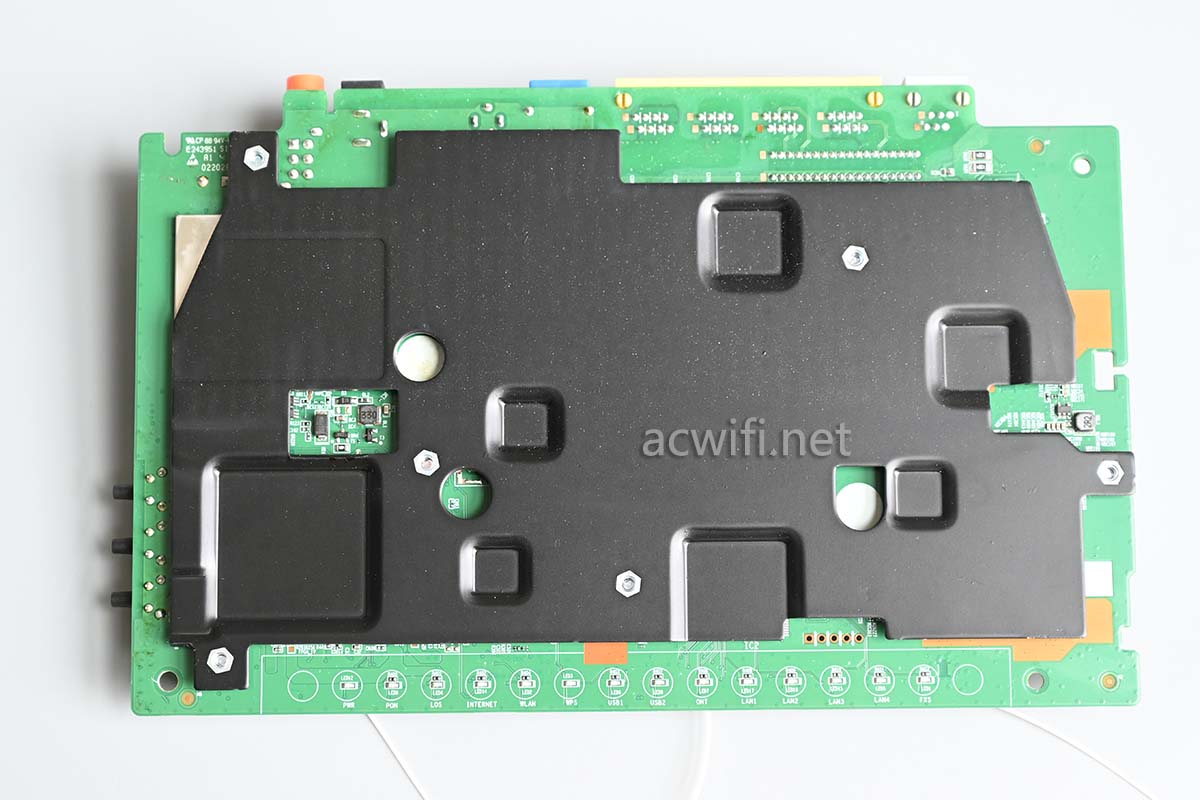

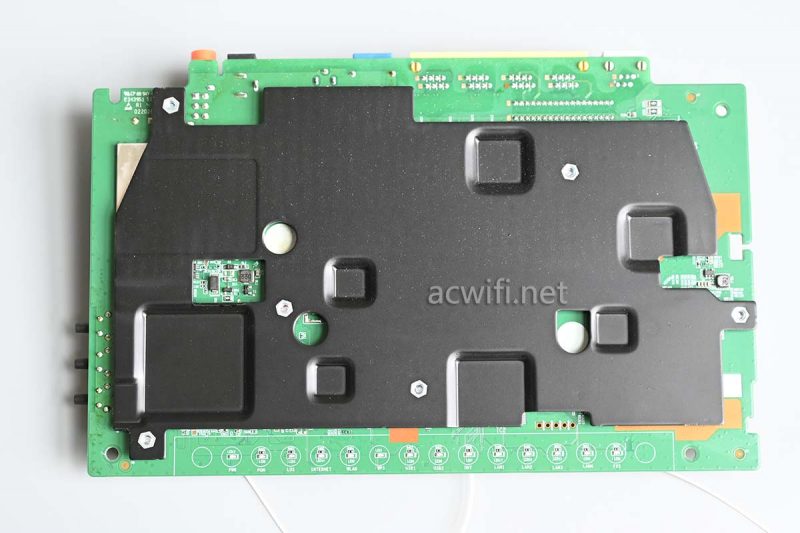

主板背面有一大块的均热铝板：

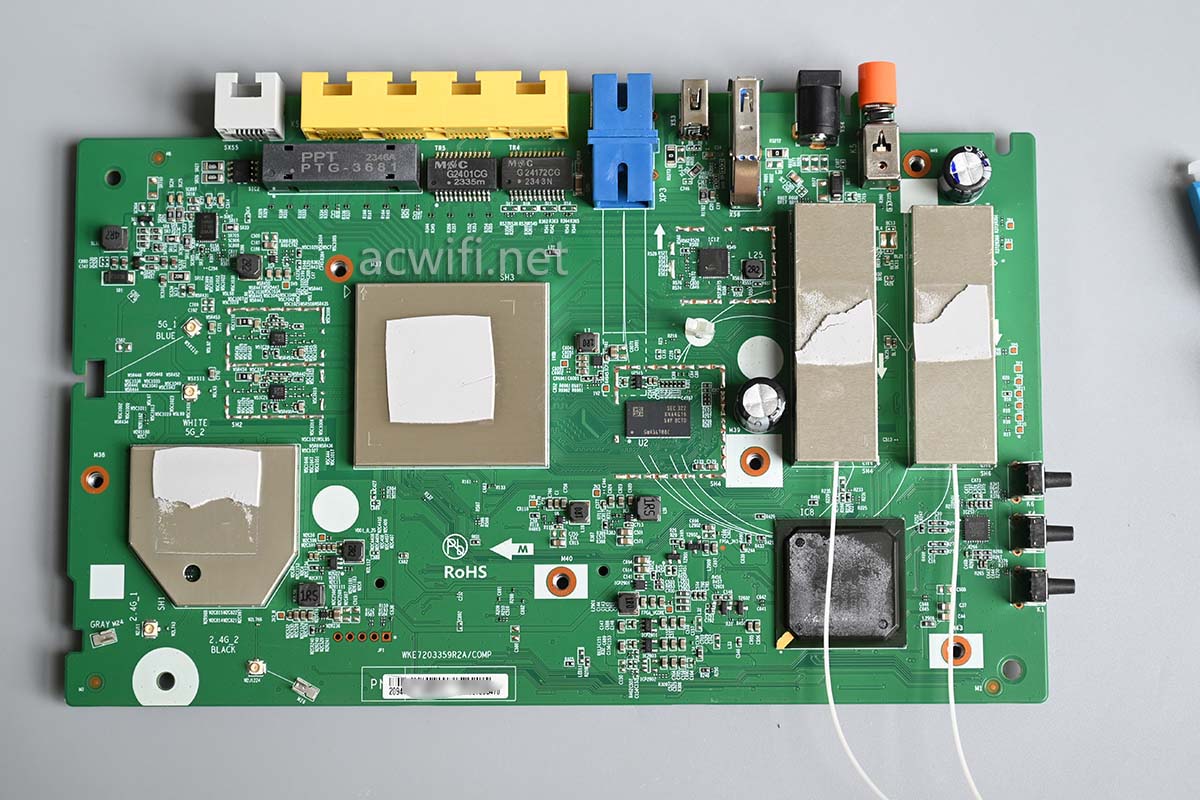

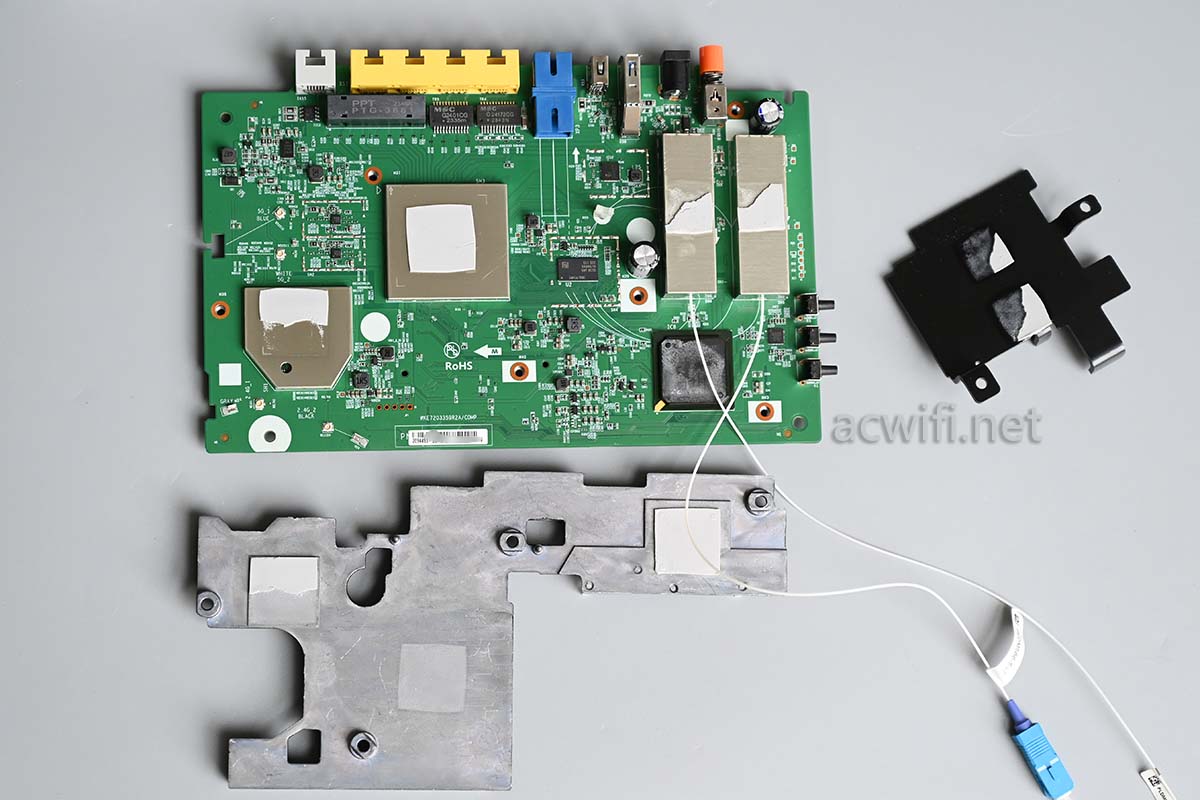

先从主板正面拆起吧，卸下两个散热片：

主板正面一共四片屏蔽罩：

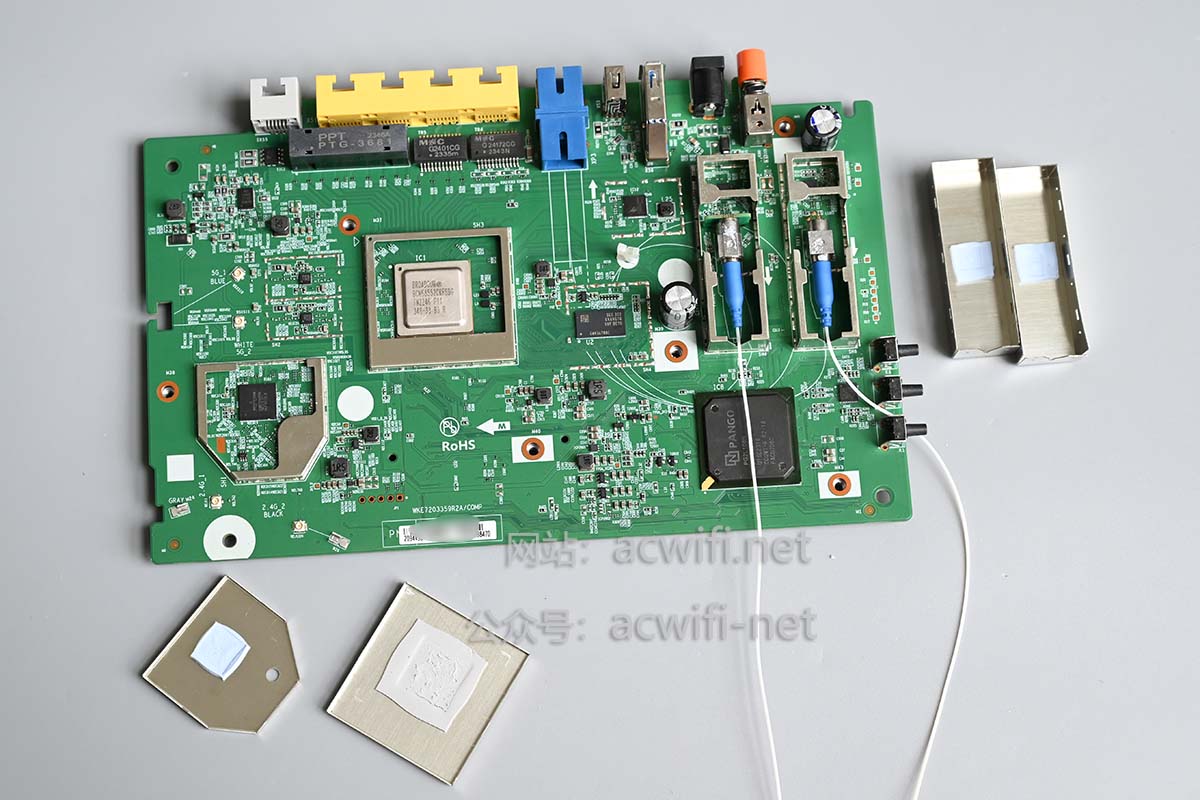

撬开屏蔽罩：

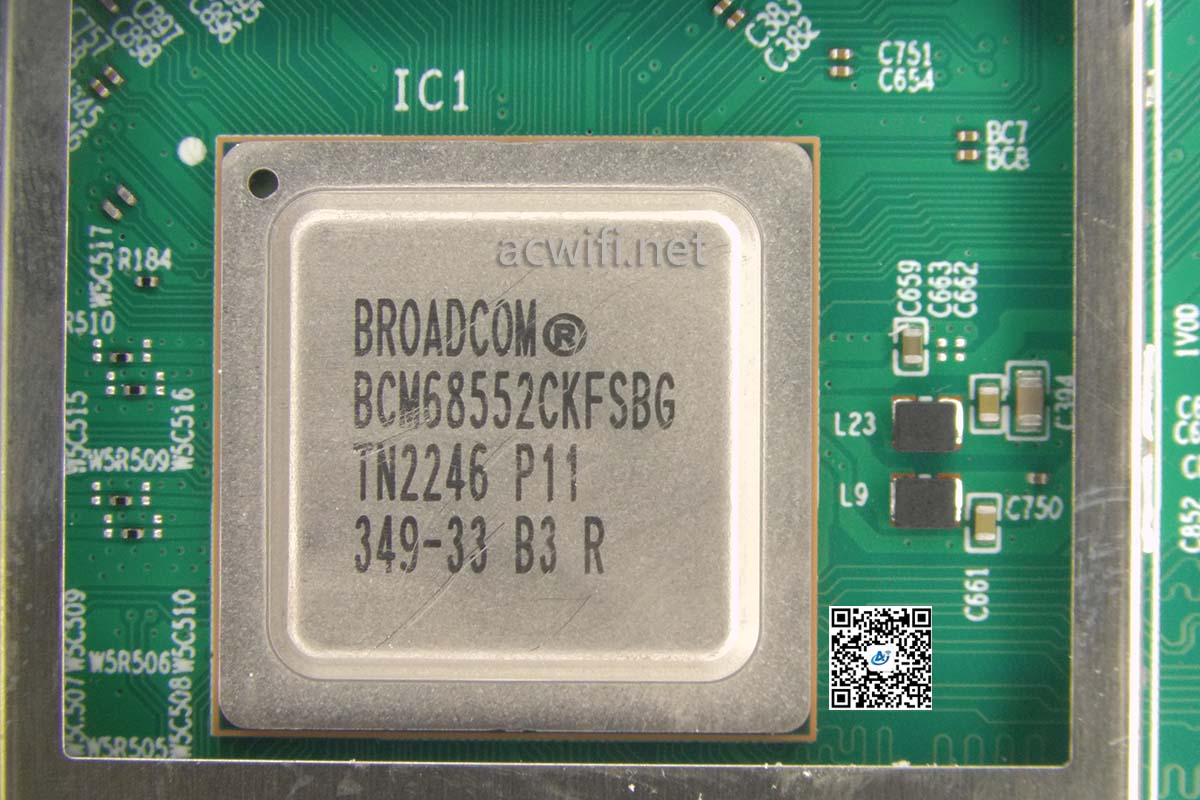

烽火HG3142F的CPU型号是BCM68552:

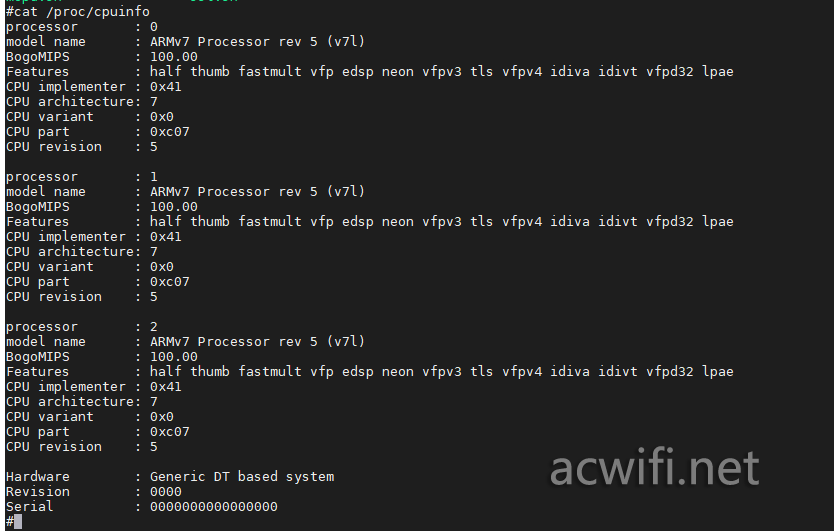

查无资料，telnet里查看CPU信息是这样的：

三核A7吗？

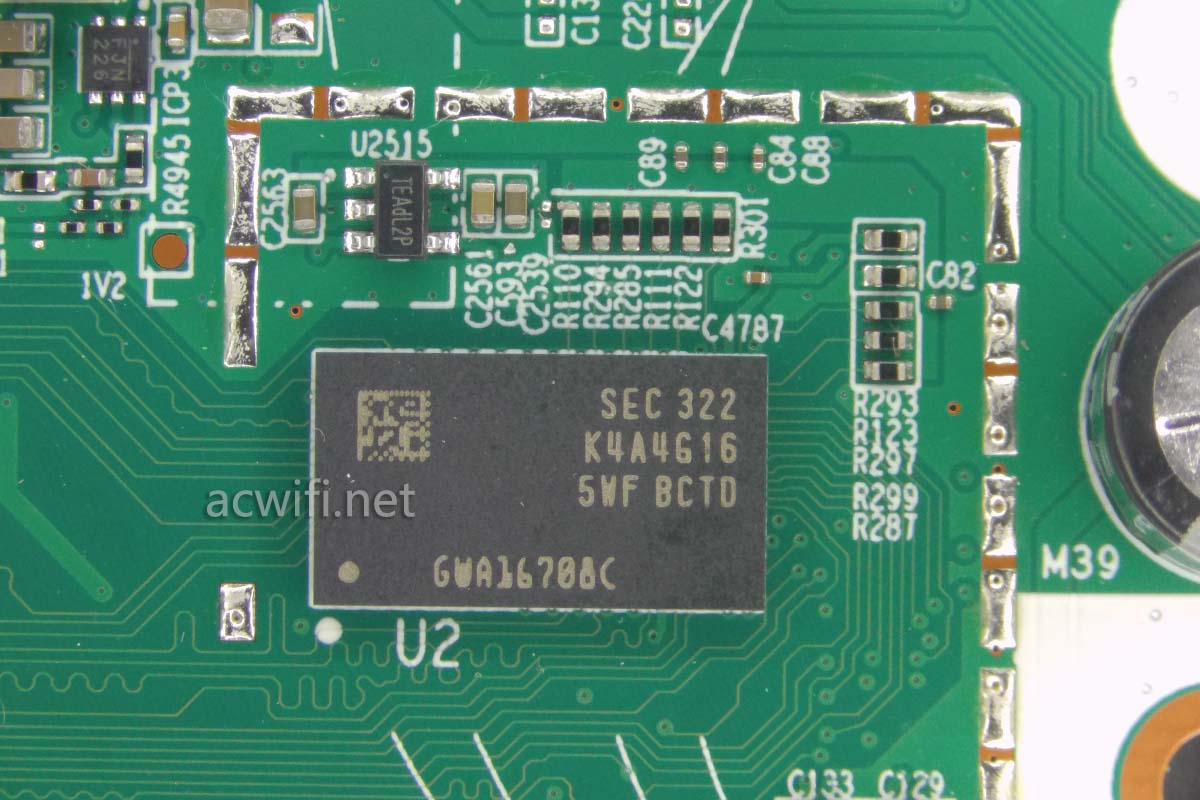

旁边的内存芯片，型号三星的K4A4G165WF，DDR4内存， 容量512MB：

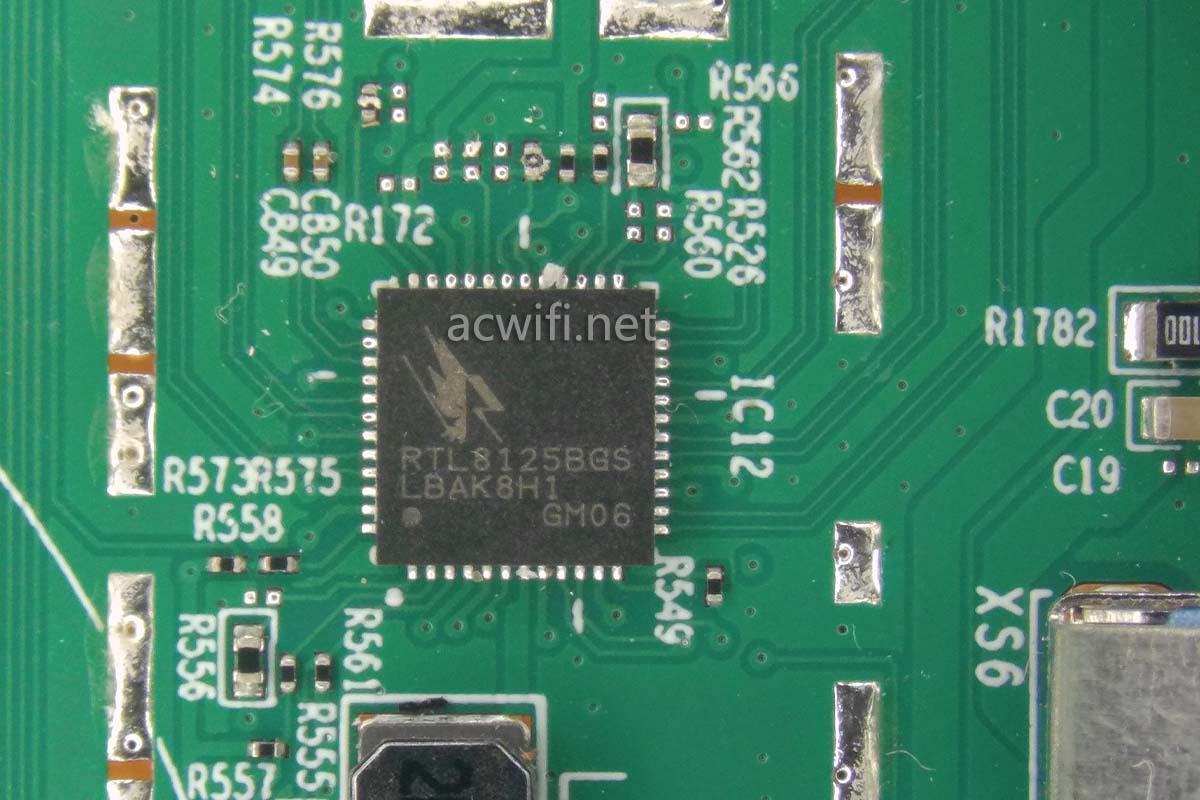

连接2.5G网口的是这颗2.5G以太网控制器芯片RTL8125BGS，支持PCI-e 2.1。

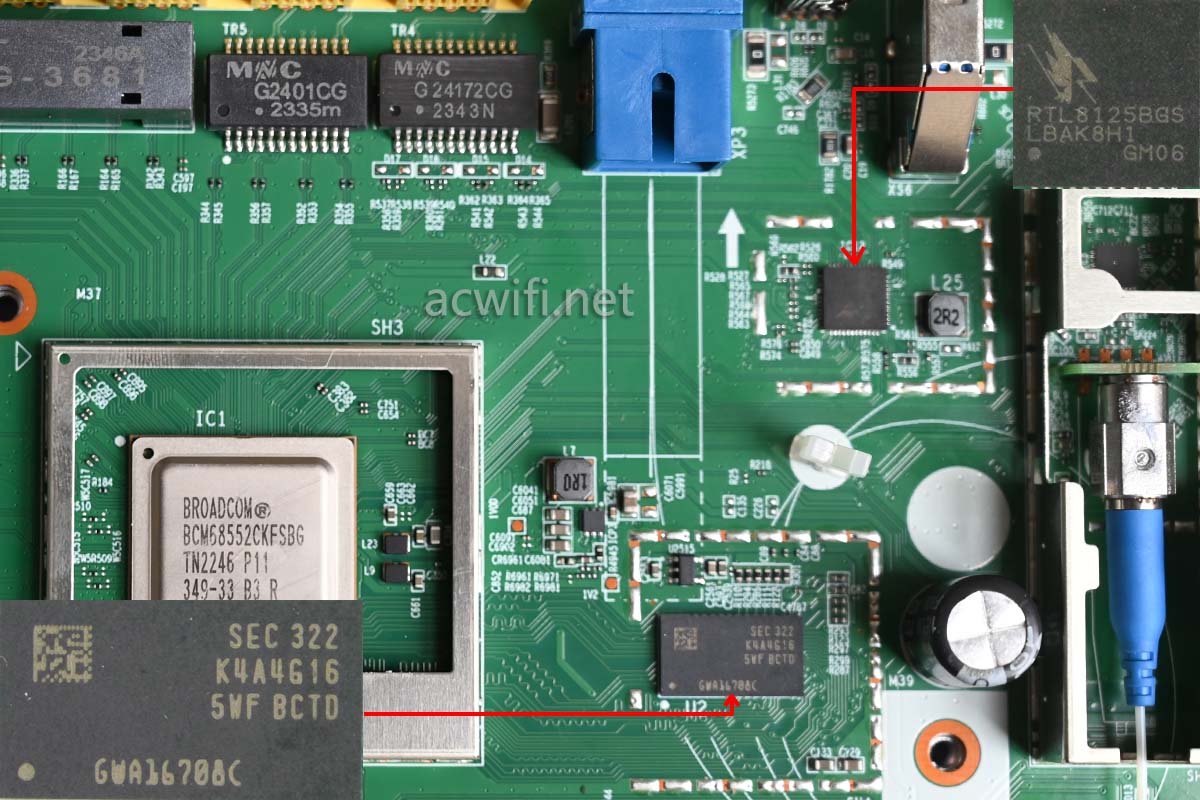

以上三颗芯片的位置关系：

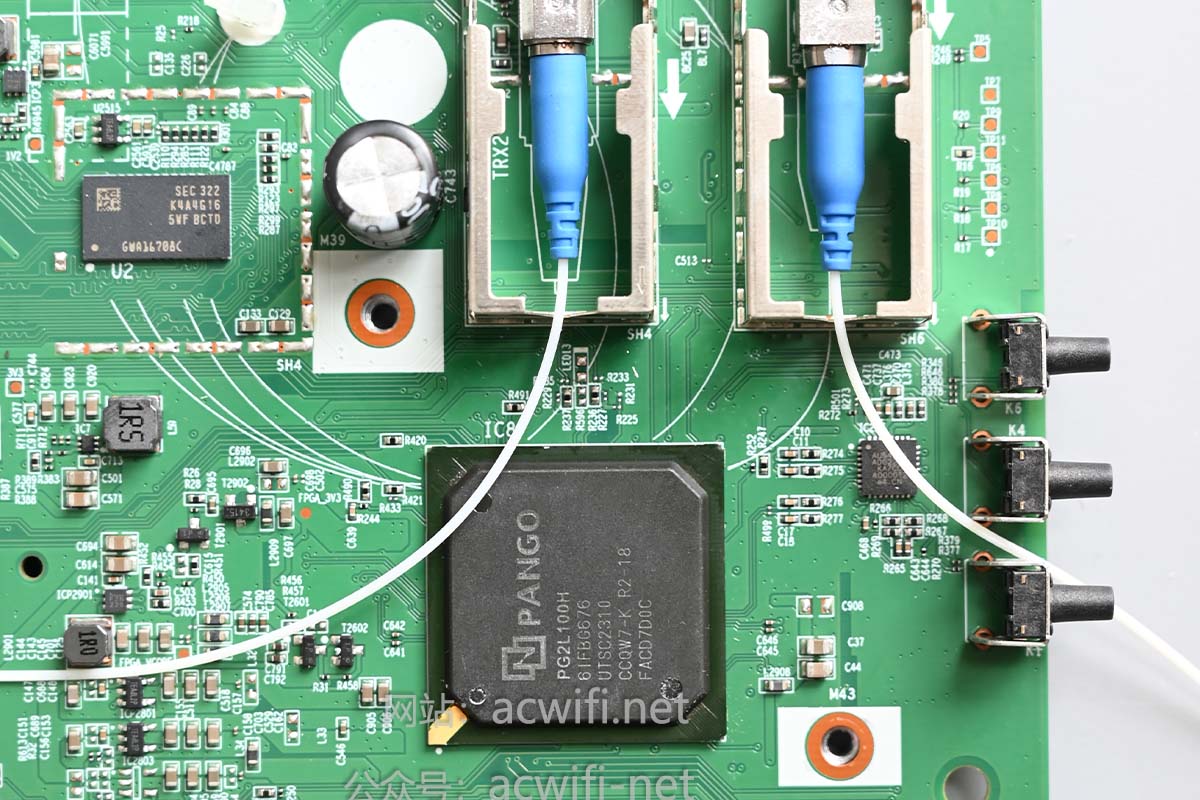

然后是尺寸最大的这颗FPGA芯片，好像在哪儿见过，是哟，就在前几天拆的电信天翼TYFZA1光猫，里面也有这颗。

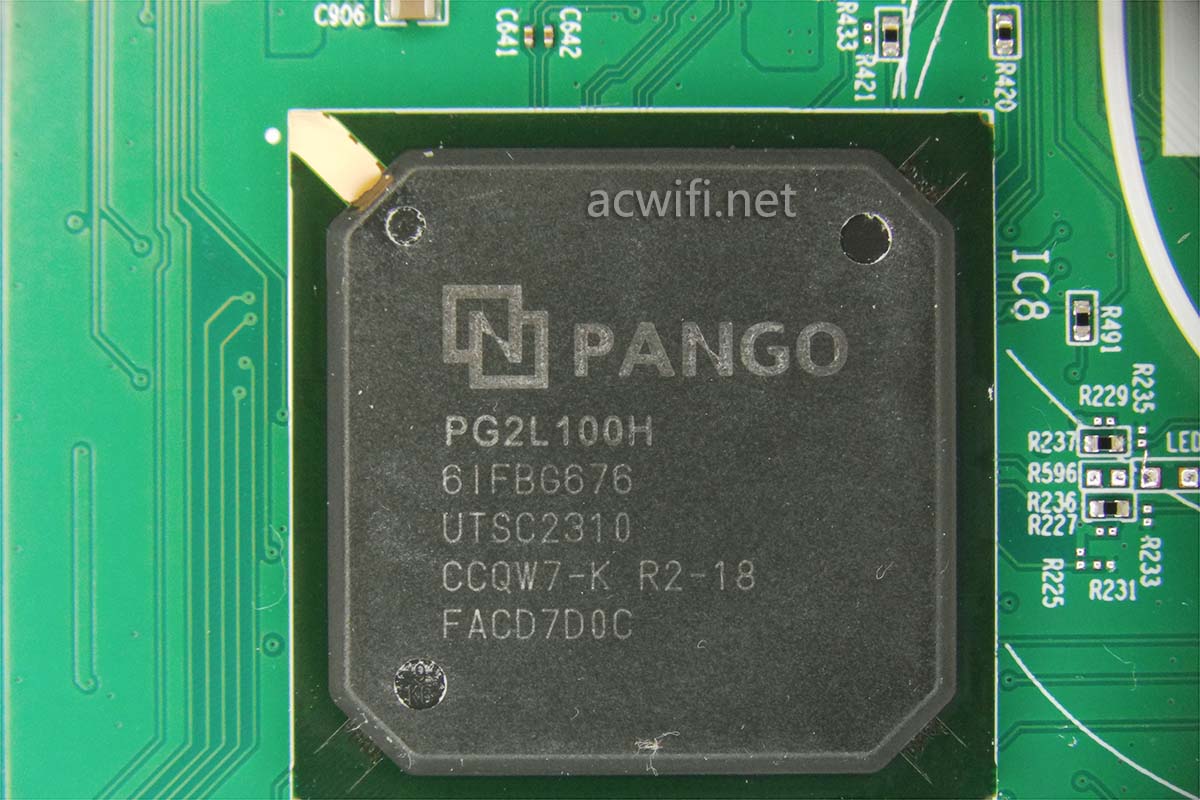

就是紫光同创的PG2L100H：

转过另一侧，看无线射频电路。

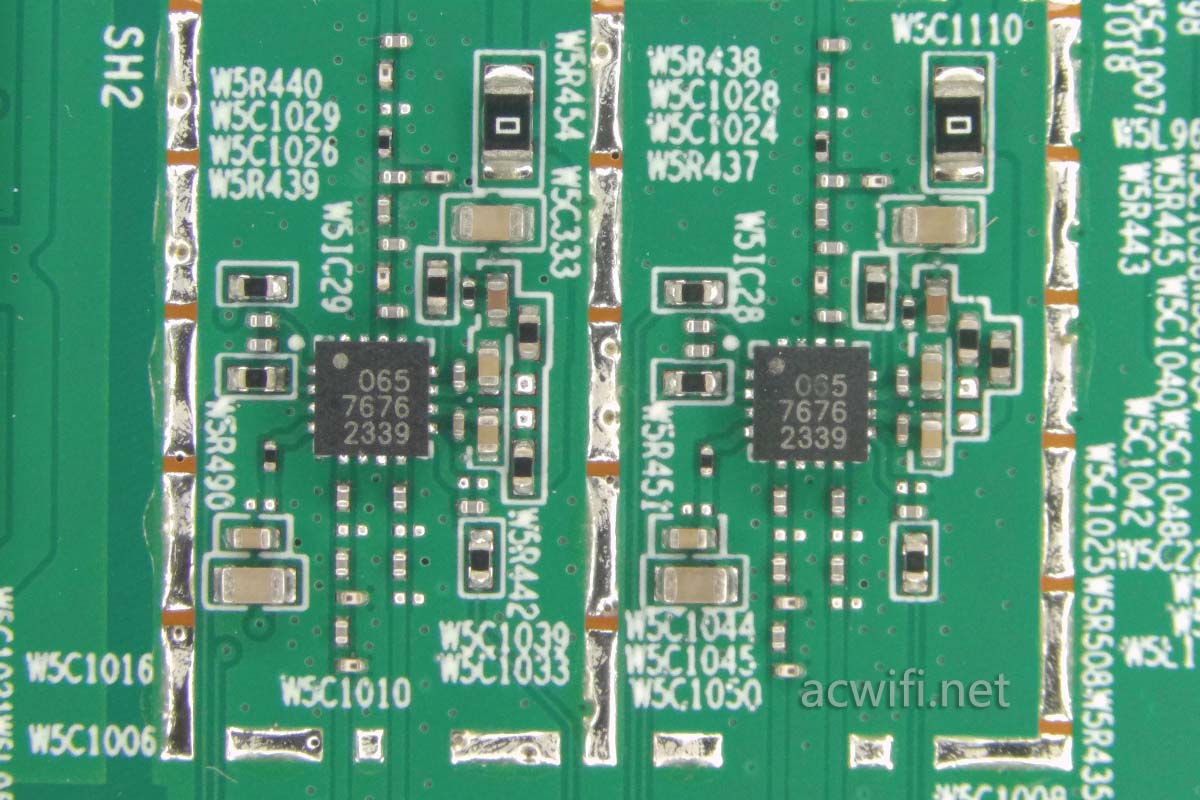

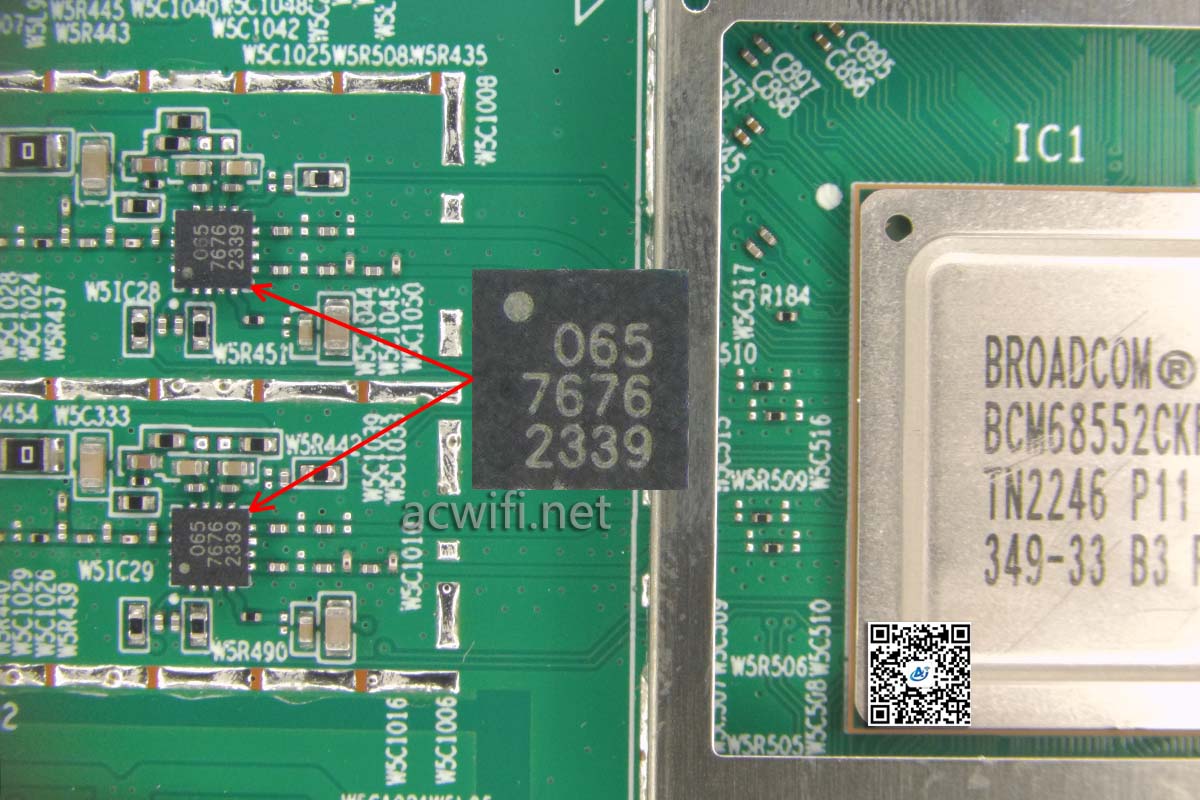

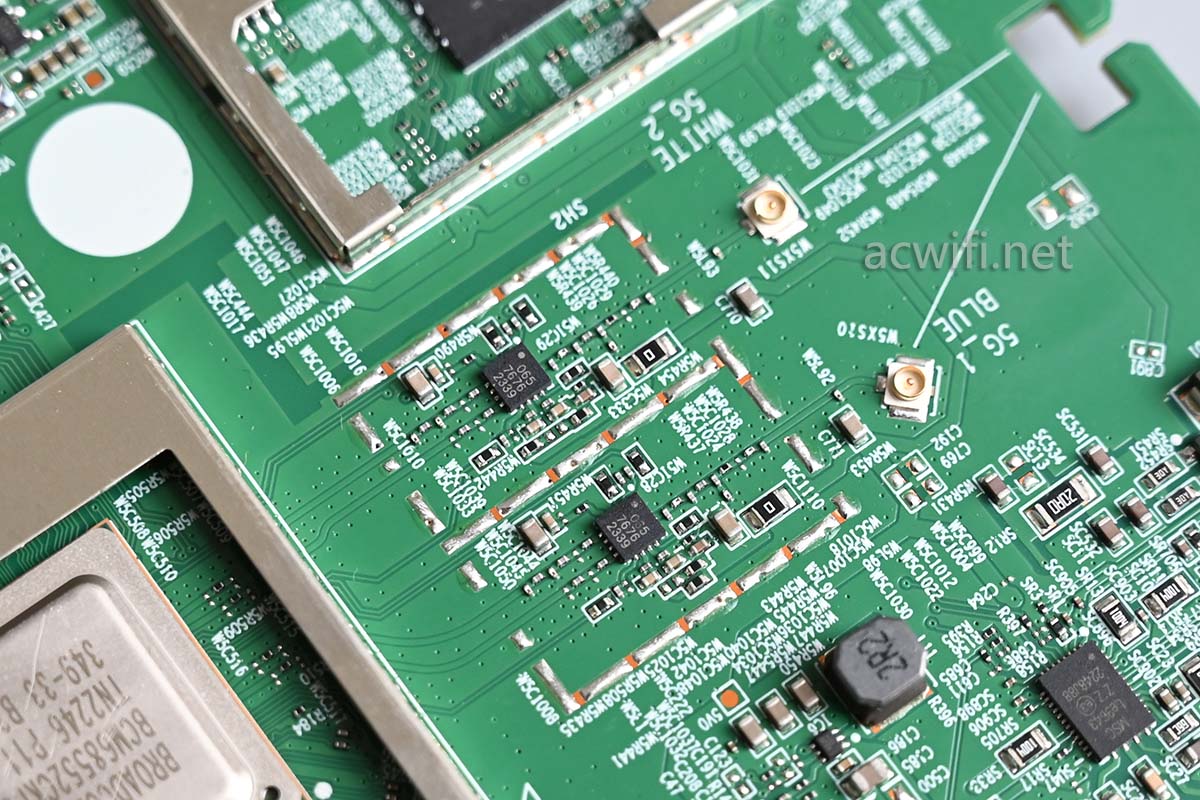

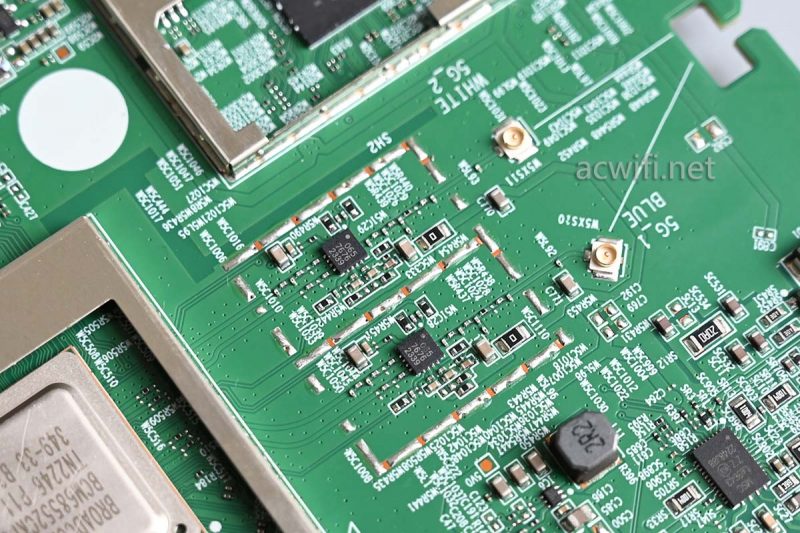

有两颗外置的FEM芯片，这是很常见的RTC7676：

RTC7676连接着CPU，因此BCM68552集成了2x2MIMO的5G Wi-Fi 6 ，在160MHz频宽下无线速率最高2402Mbps。

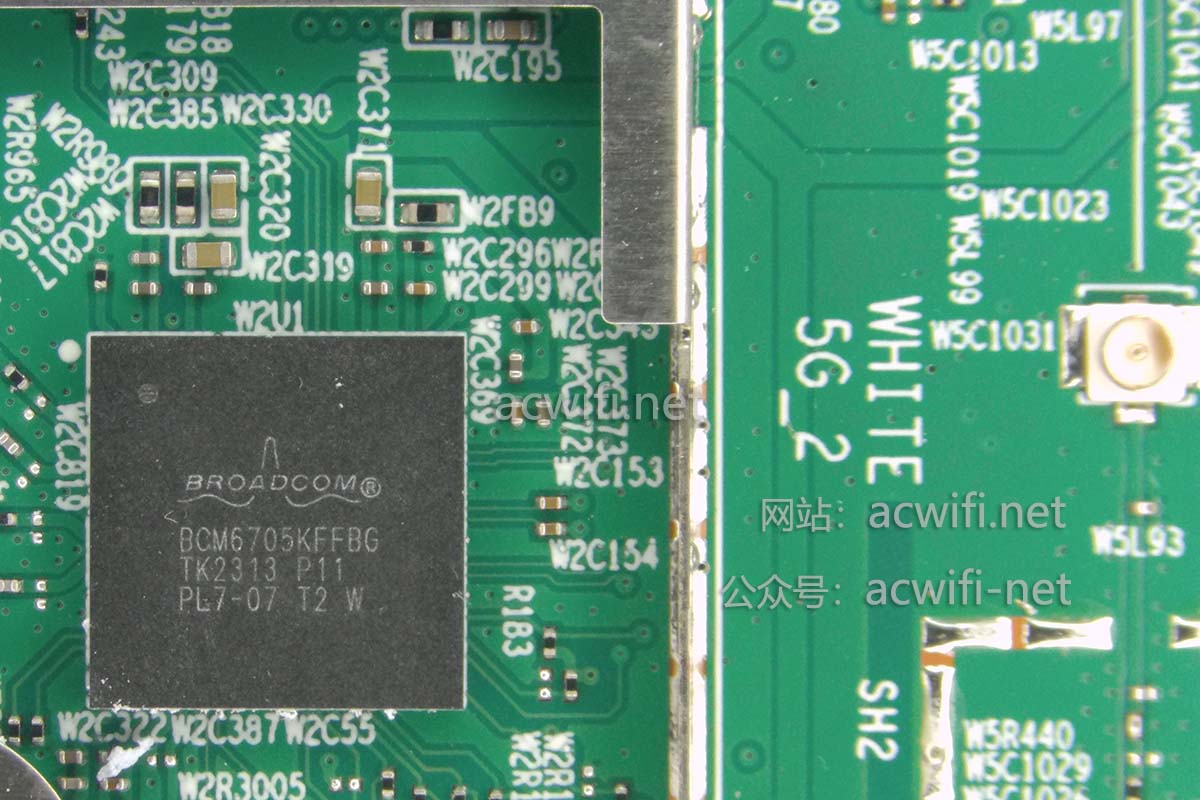

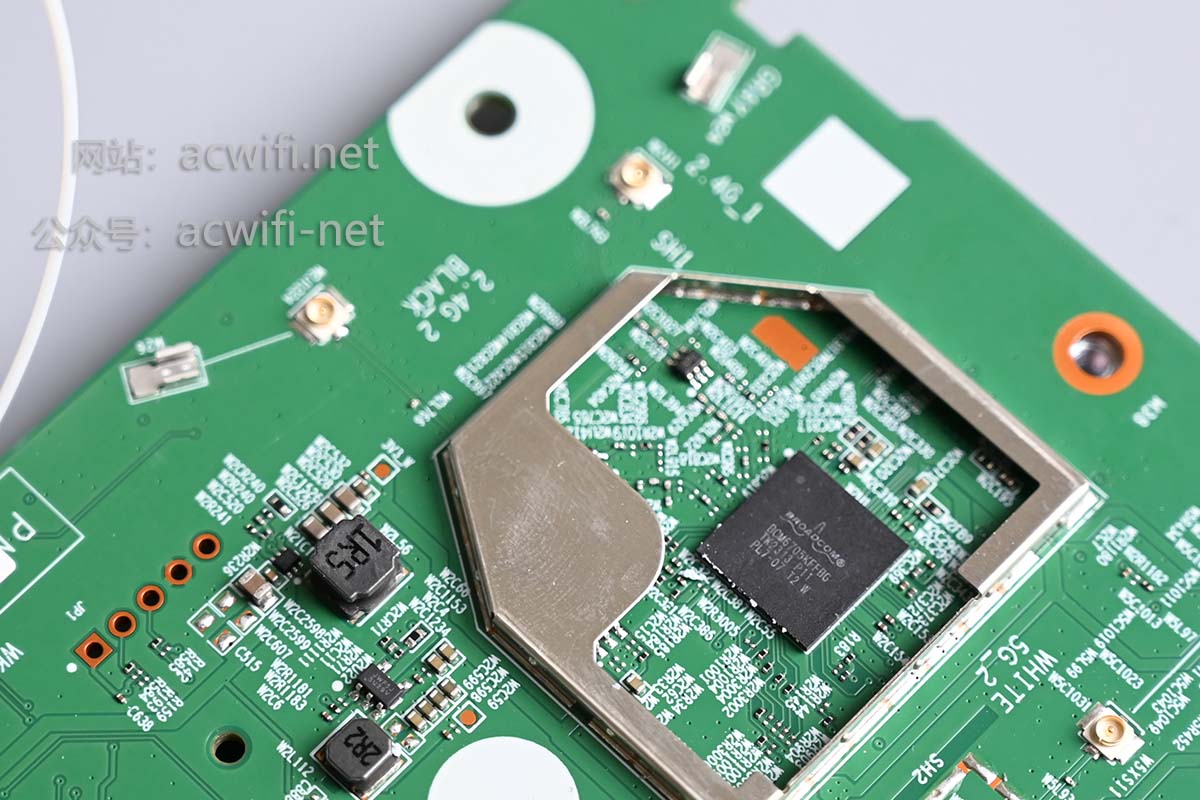

而2.4G无线芯片是用了这颗BCM6705，同样也是2x2MIMO，在40MHz频宽下最高无线速率574Mbps，所以这是AX3000的光猫。

2.4G并没有采用外置FEM芯片。

BCM6705可以支持2.4G或支持5G，不过由于它最高只能到80MHz频宽，所以要支持160MHz频宽的5G，BCM6705是做不到的。

而BCM68552会不会就是双核，再上无线这个核才成了三核？

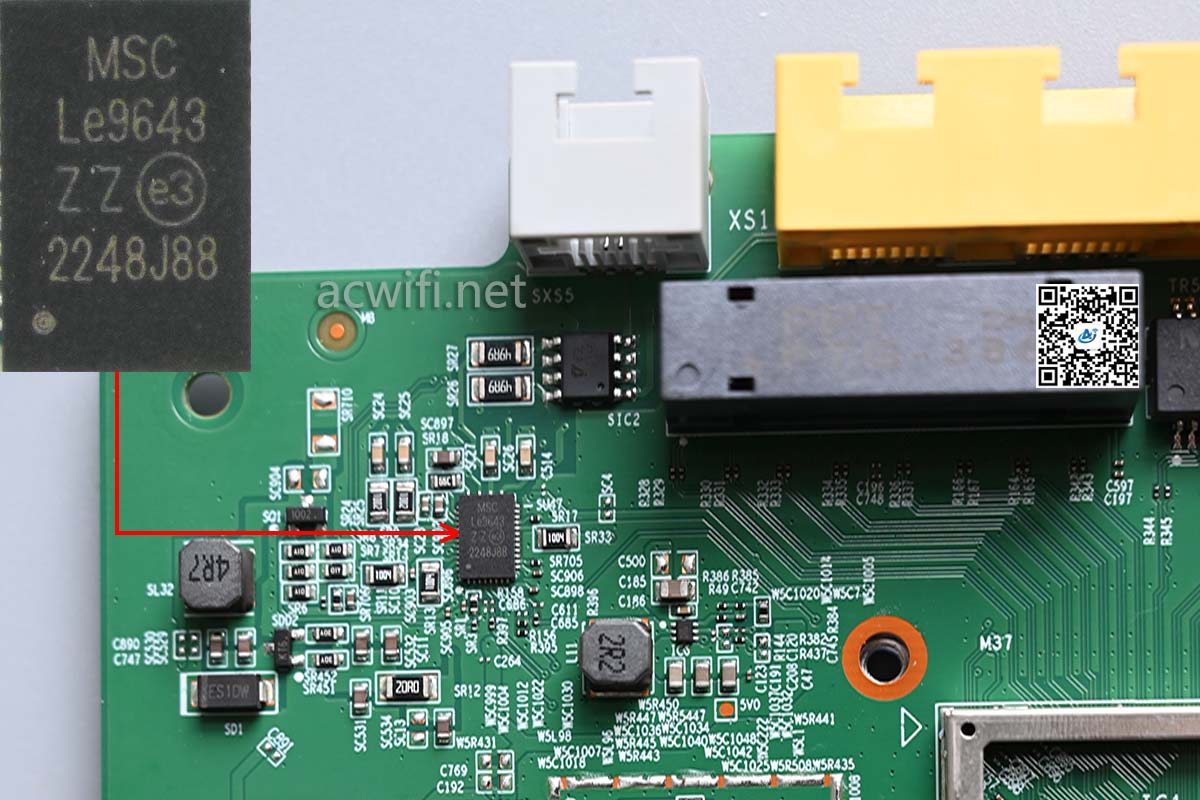

VoIP芯片是这颗LE9643：

再转到另一头的光收发器件上。

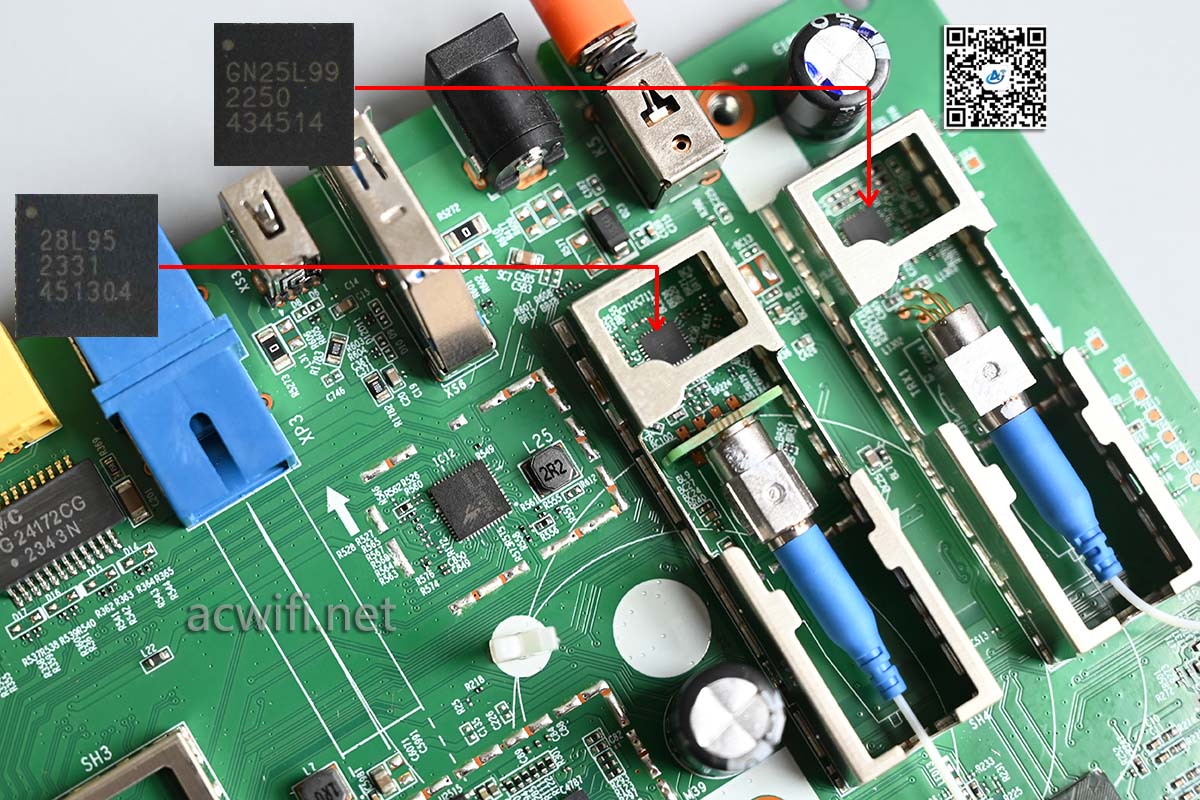

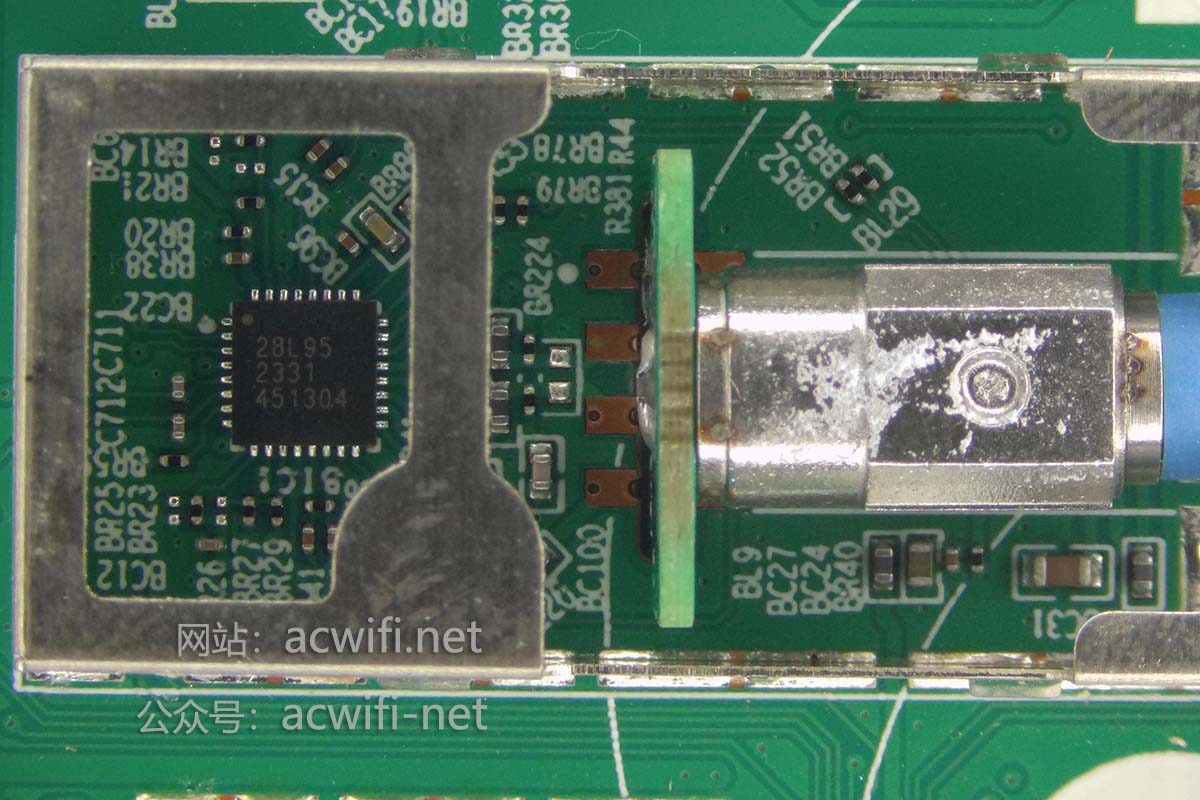

这颗GN28L95是10G 光PHY芯片，负责上行光：

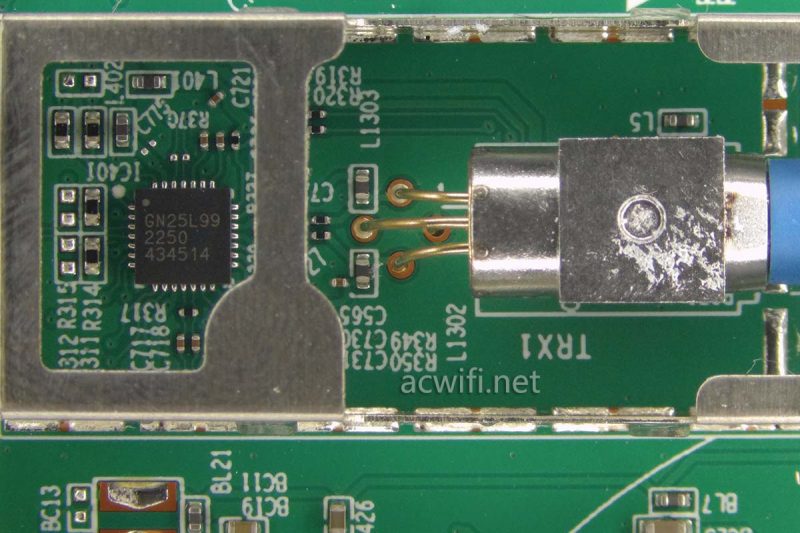

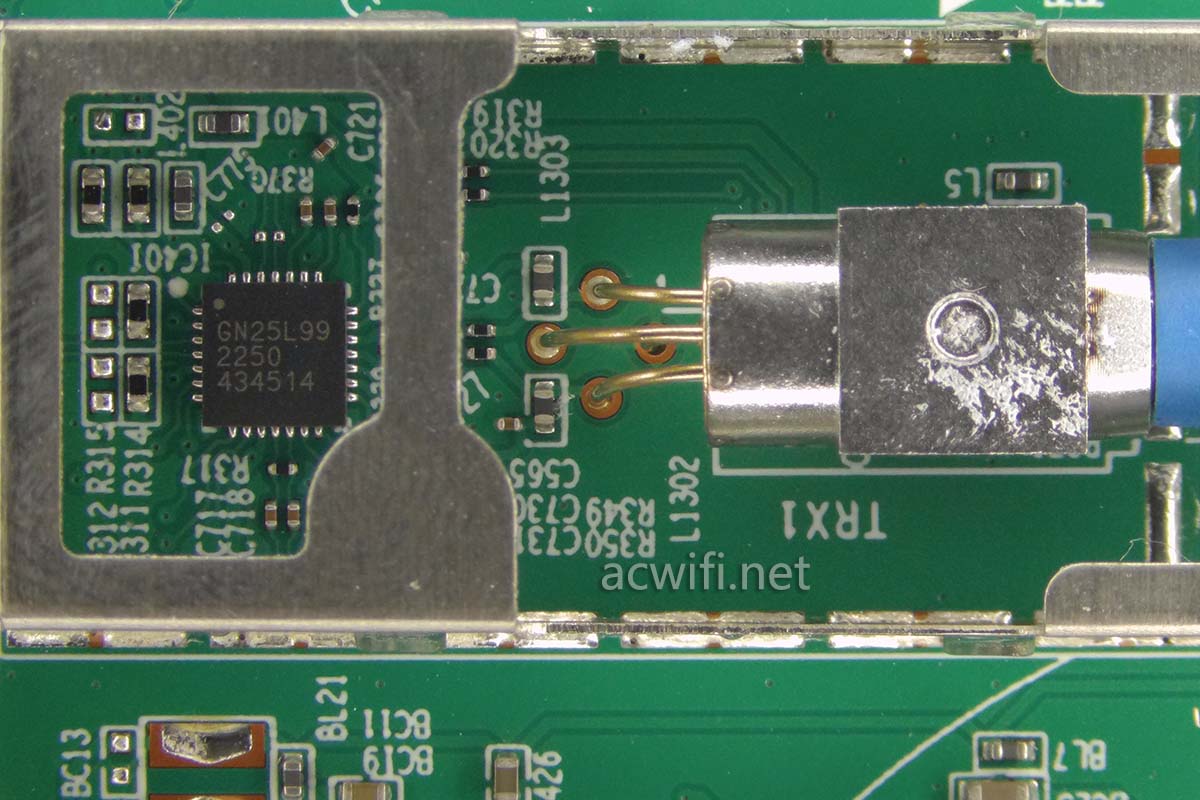

这颗GN25L99是2.5G  光PHY芯片，负责组FTTR用的下行光：

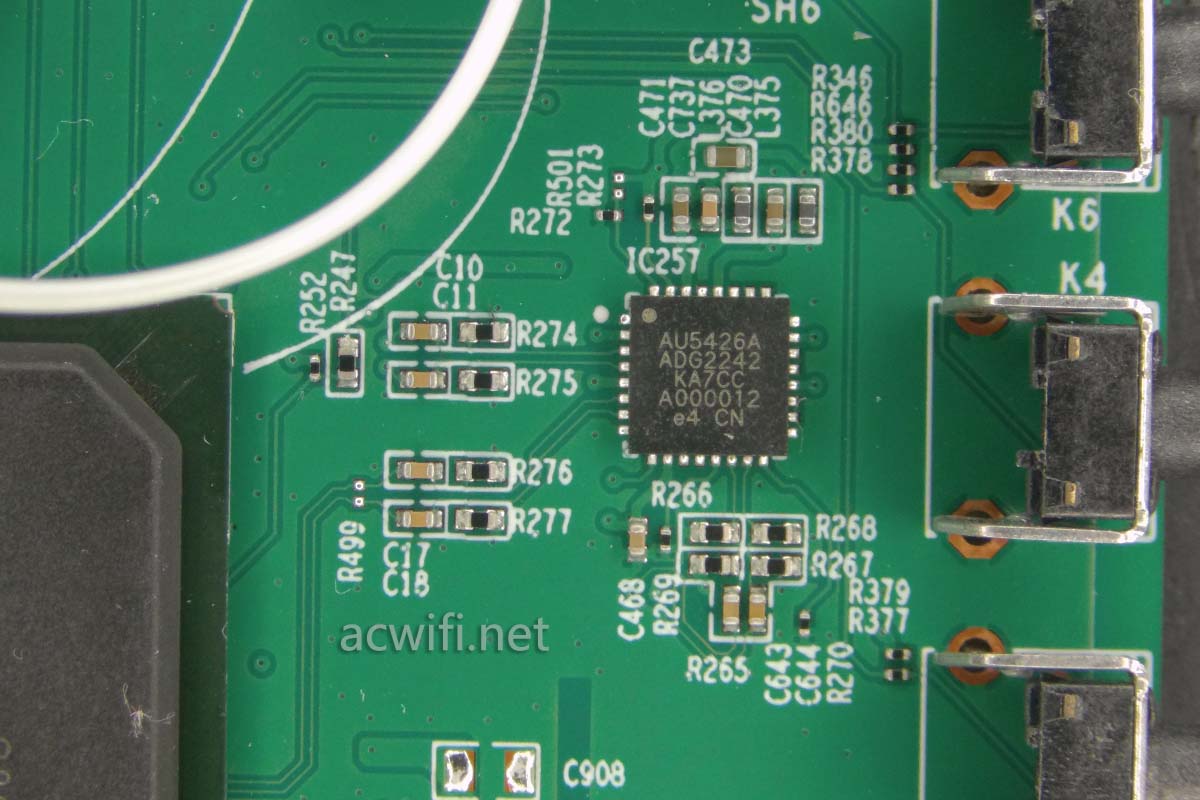

FPGA芯片旁边的时间缓冲IC：AU5426A

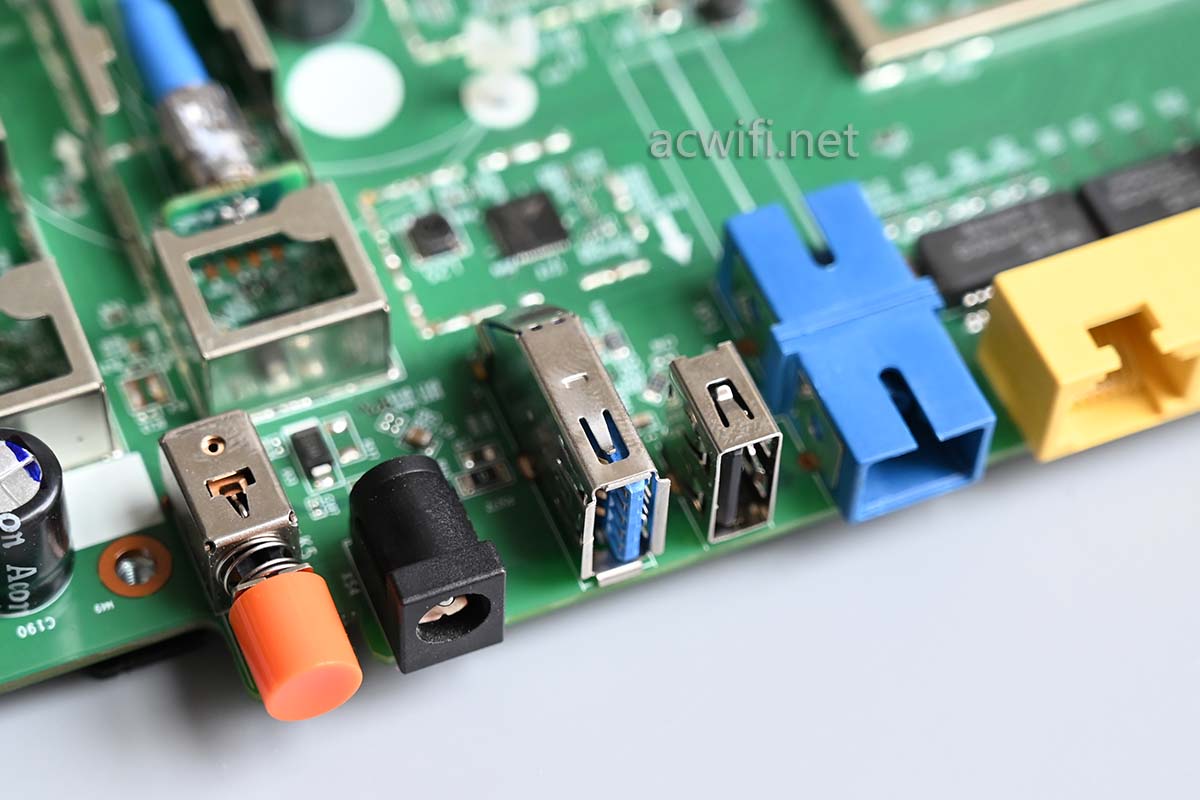

两个USB接口：

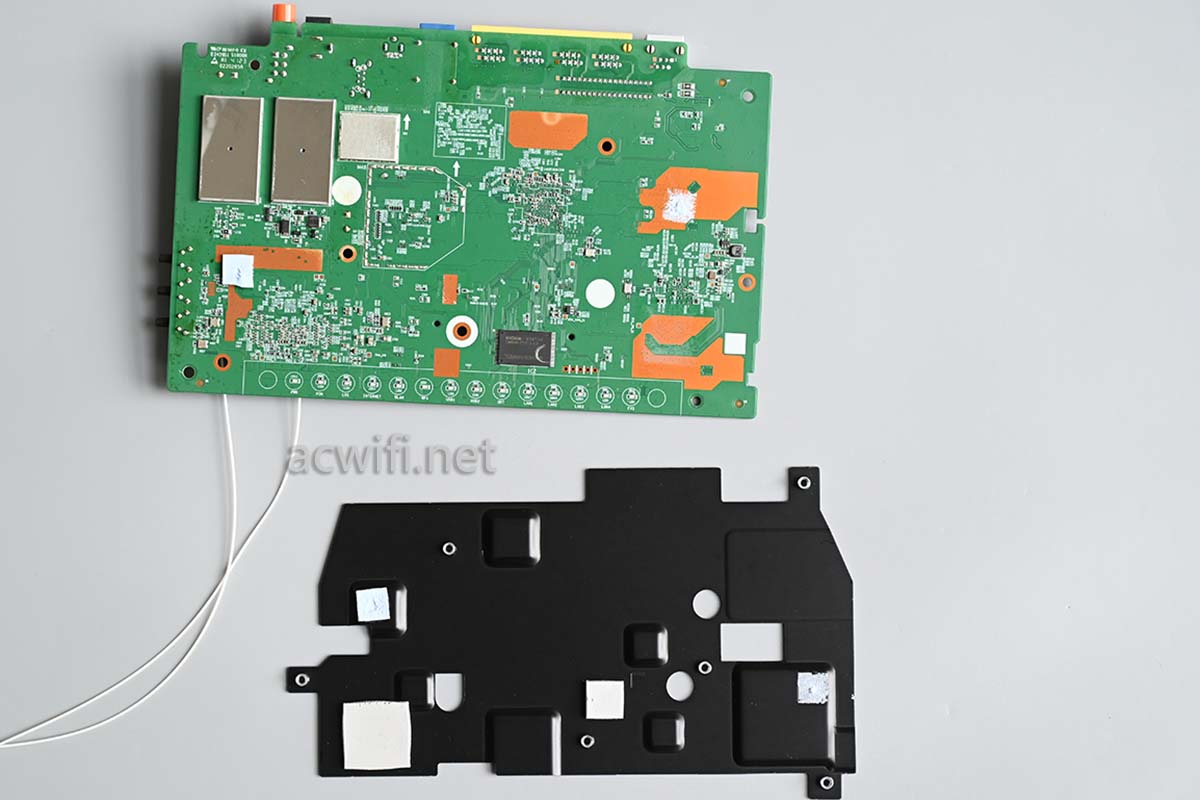

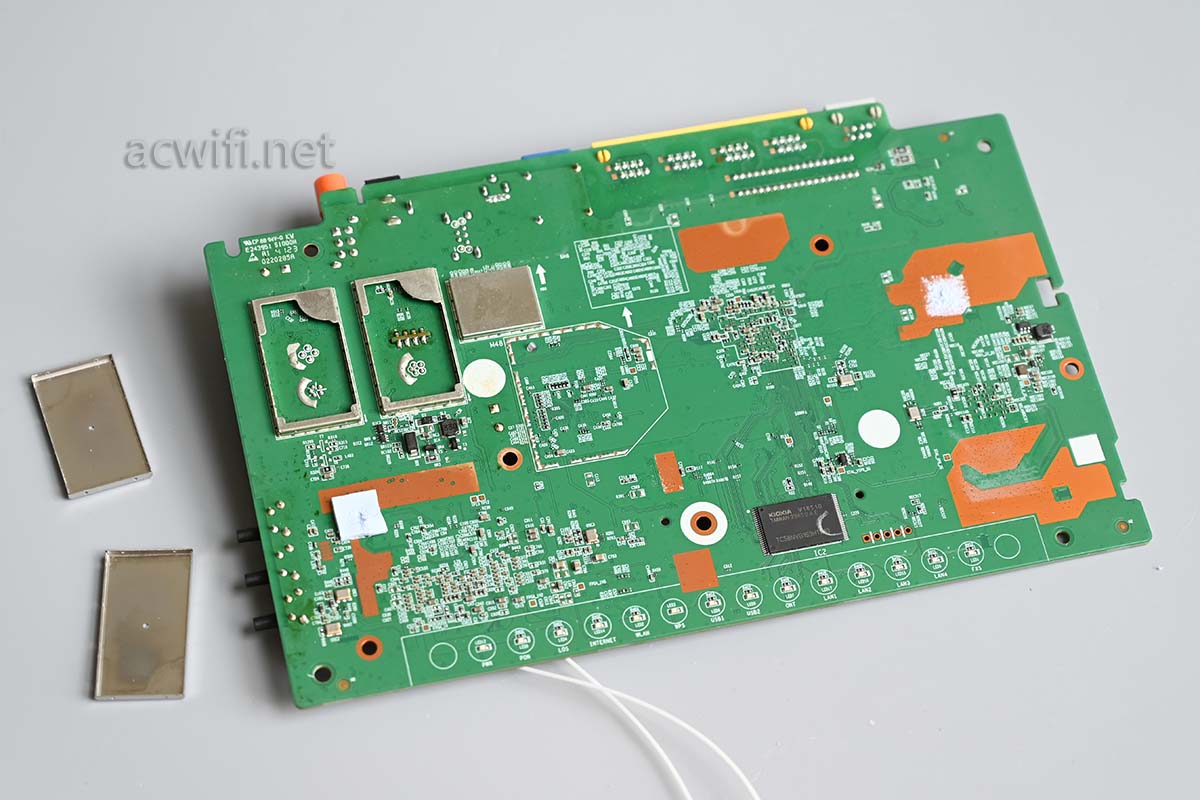

翻转主板背面拆出均匀铝板：

撬开2个屏蔽罩，另一个小的屏蔽罩焊接了拆不了，位置是在RTL8125BGS芯片的背面。

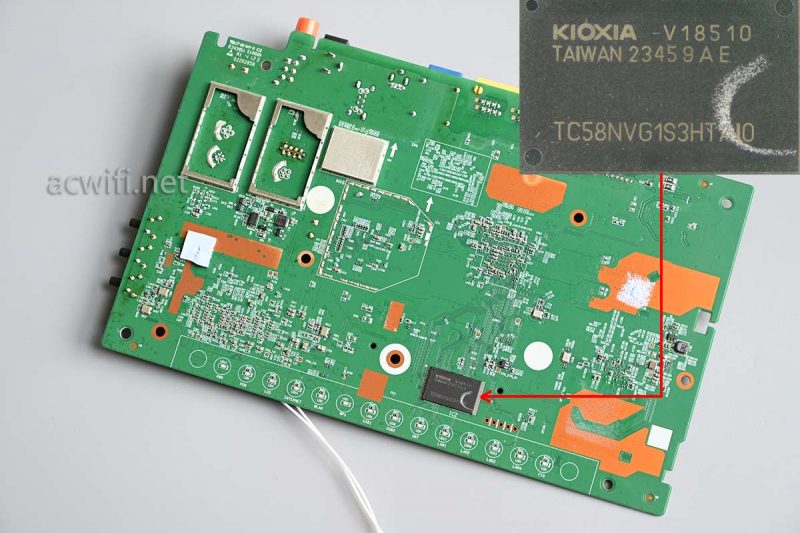

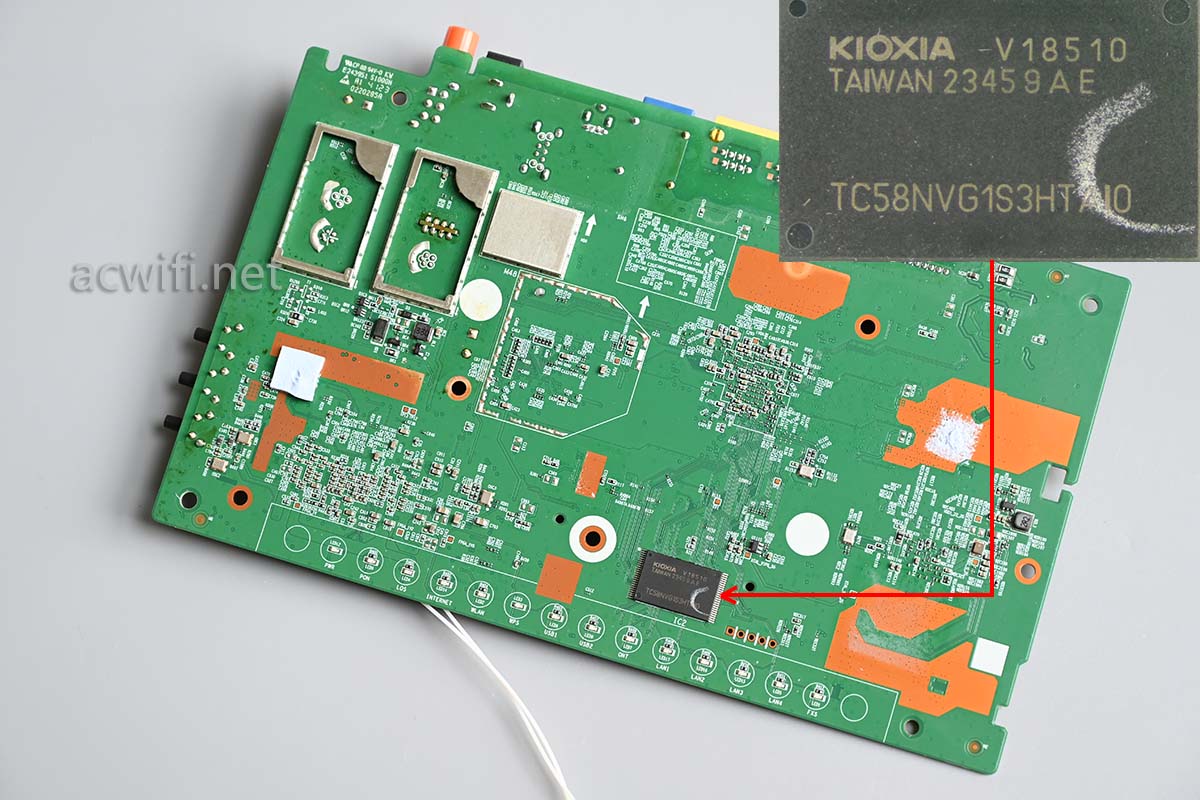

这里的芯片是闪存，型号是TC58NvG1S3HTAI0，容量256MB。

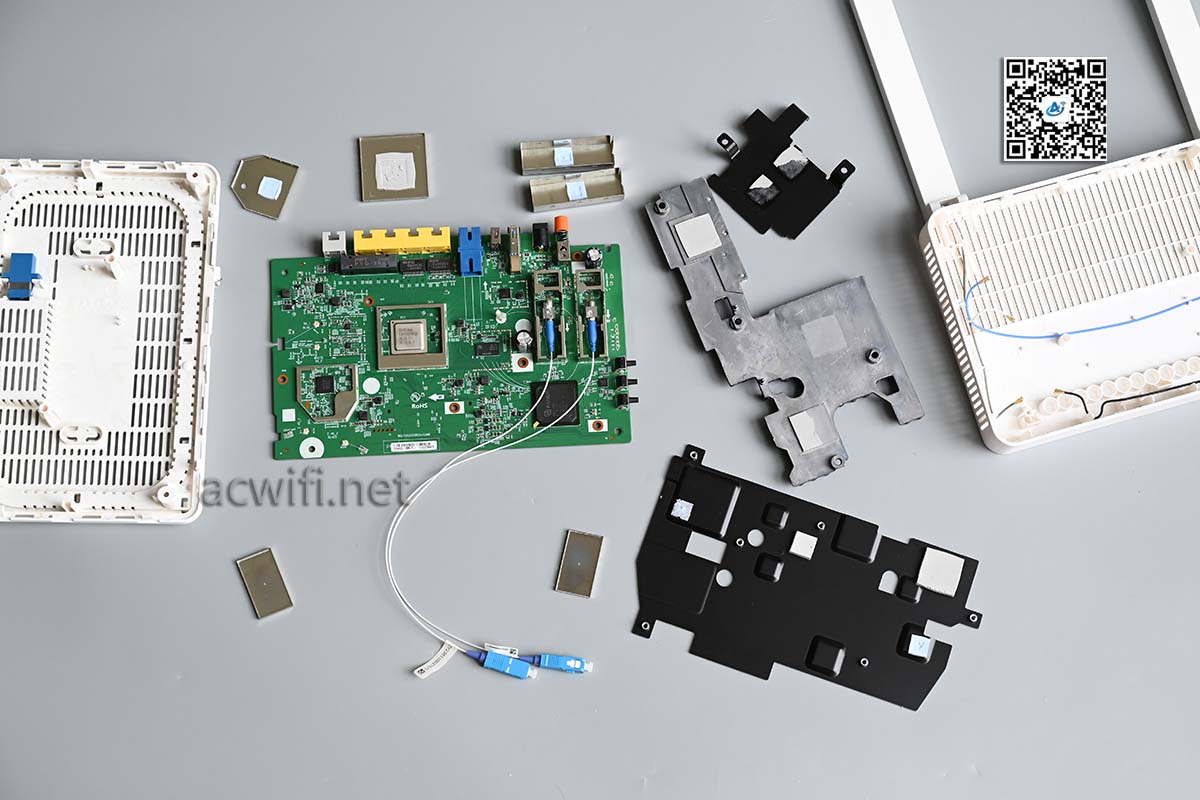

好了，这台光猫拆机完成。

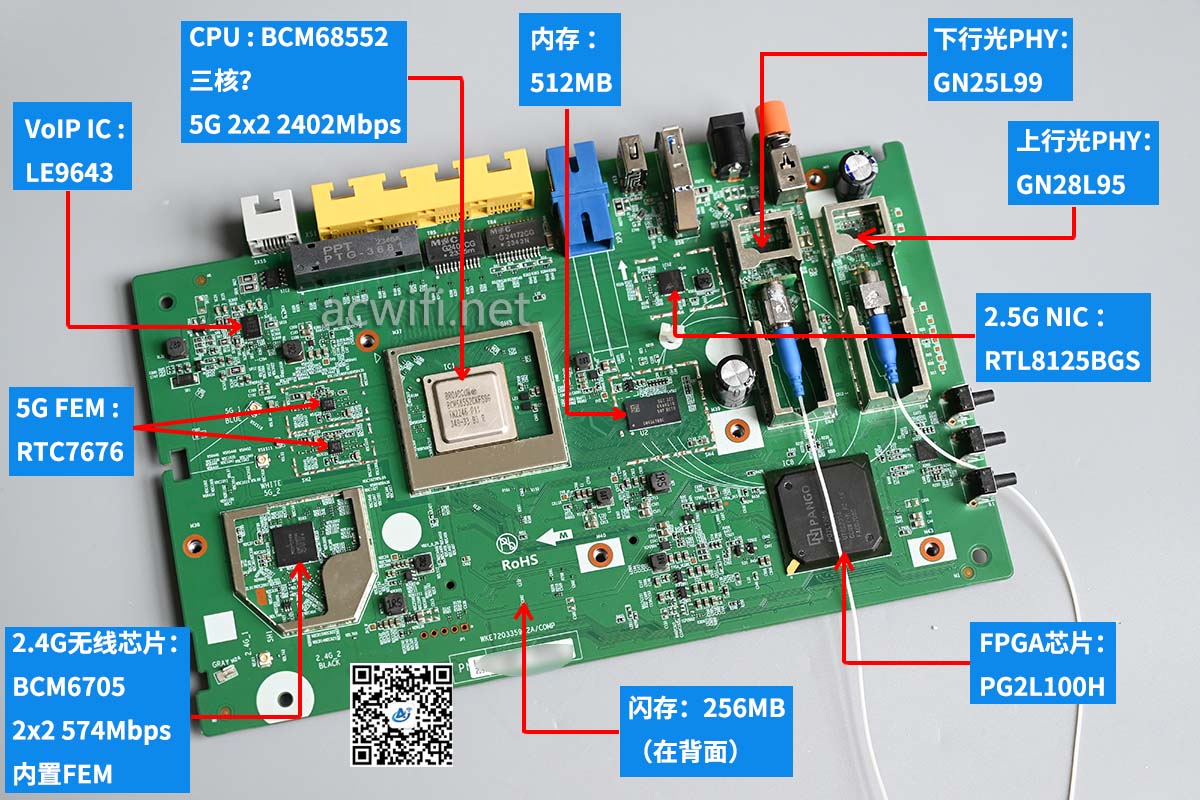

烽火HG3142F光猫的所有芯片型号汇总如下图：

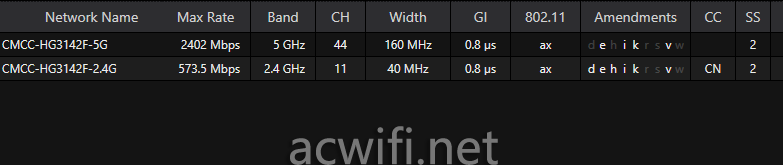

用winfi工具查看无线，默认支持k和v：

（无线名称里的CMCC前缀不能去掉）

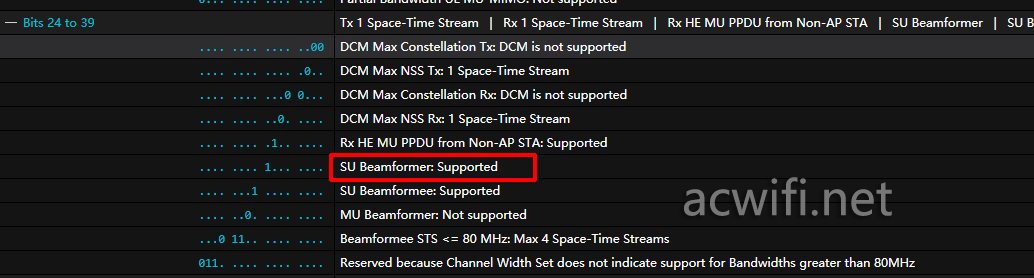

默认支持波束成形，但不不支持MU-MIMO：

如果找不到winfi工具，可在我的公众号（acwifi-net）里发送winfi即可自动回复下载地址。

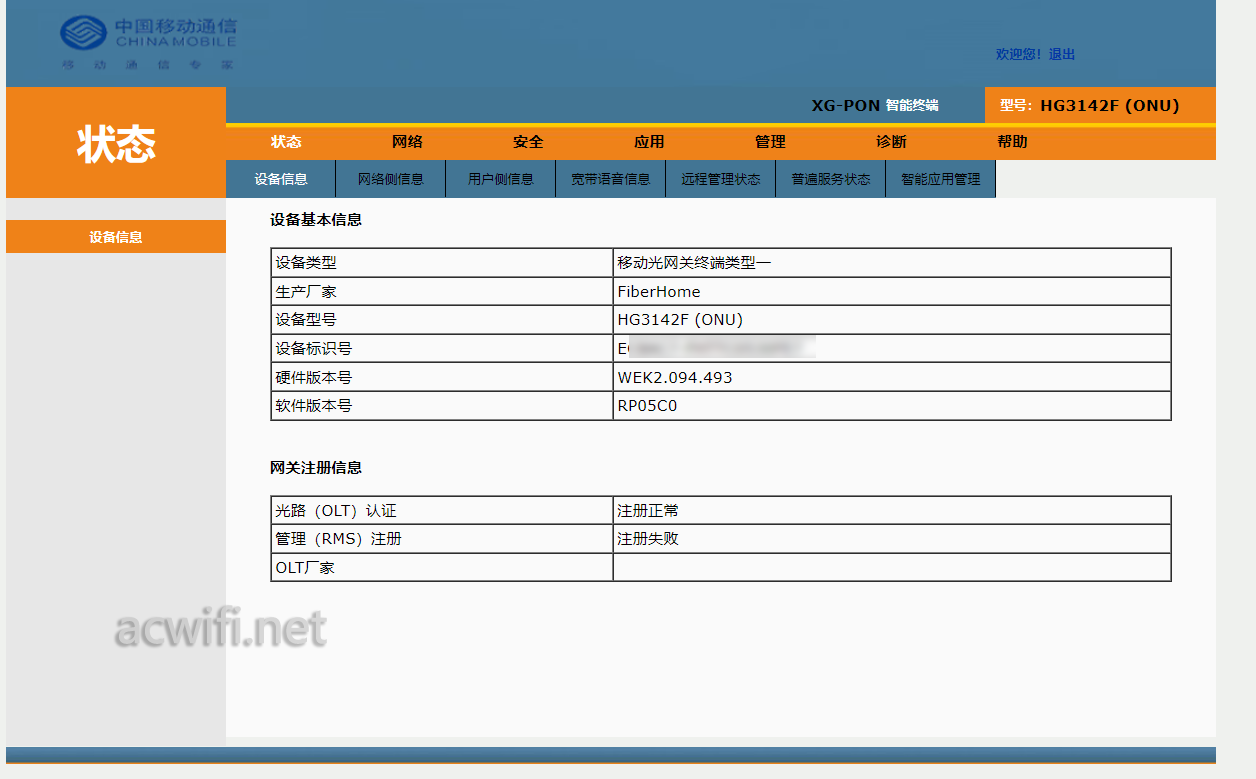

系统主界面：

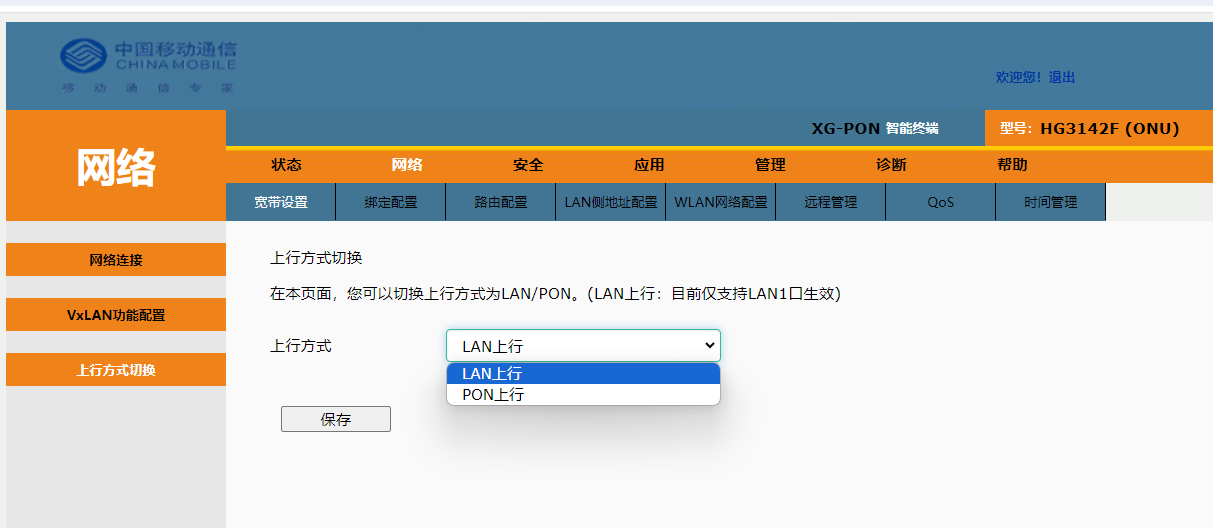

可以换换为LAN上行当无线路由器用。

烽火HG3142F是中国移动的版本，注册界面并没有逻辑ID：

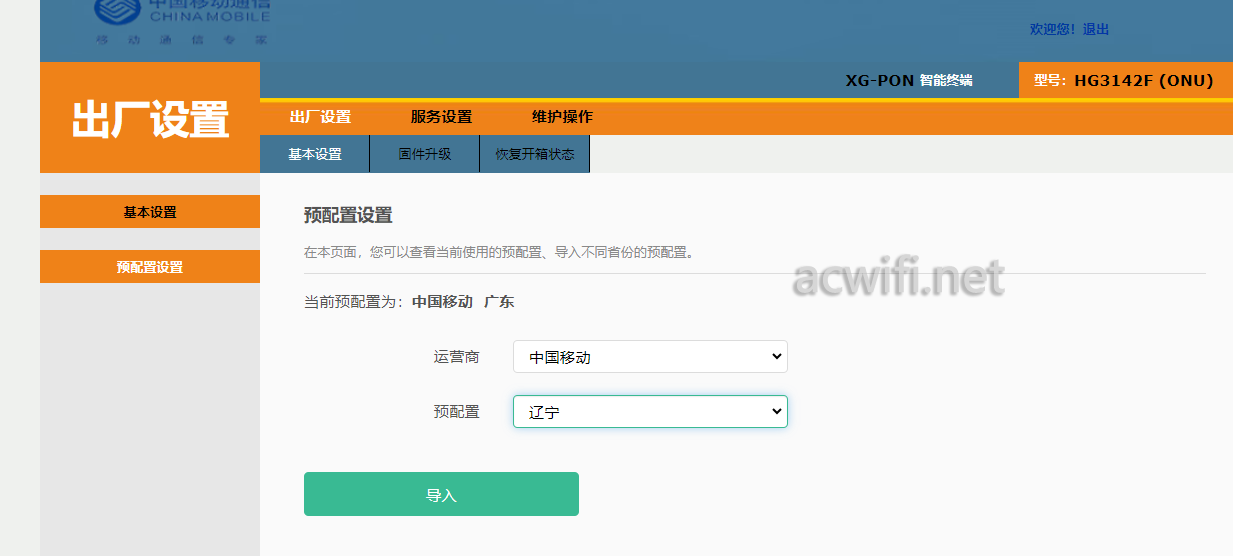

怎么解决呢？可以通过改地区，改到辽宁或云南，就可以出来逻辑ID注册光猫了。

怎么能有这个改地区的界面呢？

先开TELNET，然后用工程账号登录 ：

方法来自于这个链接：https://www.right.com.cn/forum/forum.php?mod=viewthread&tid=8384498

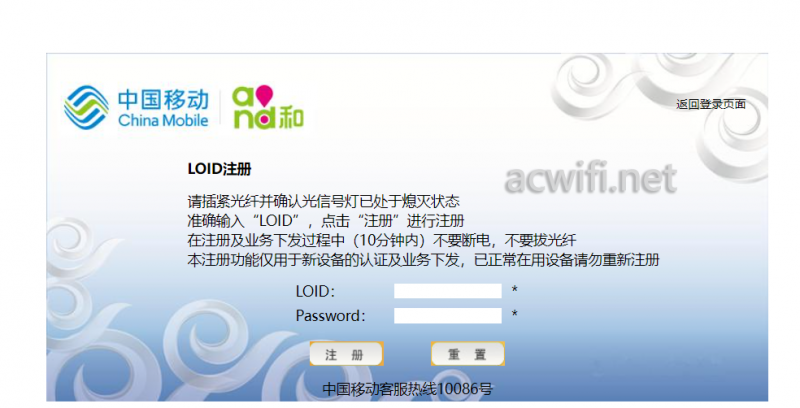

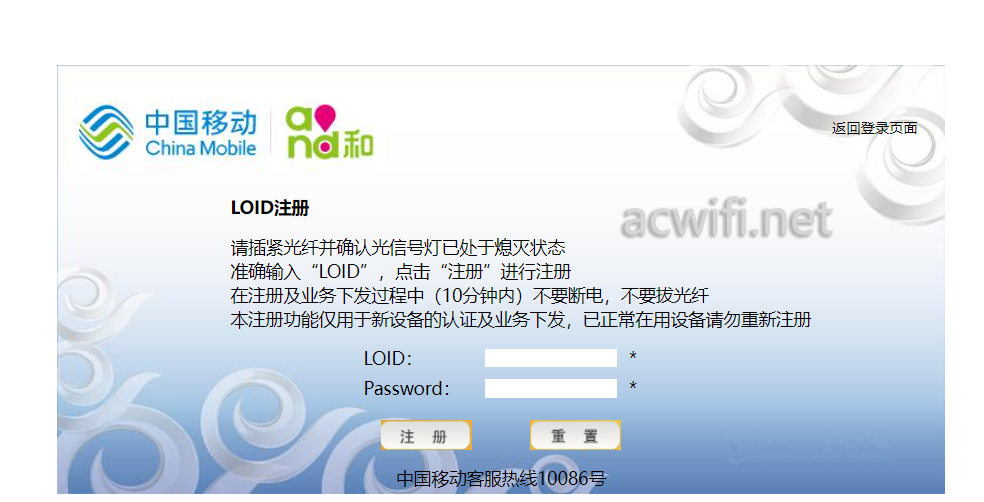

改完地区就可以有LOID注册：

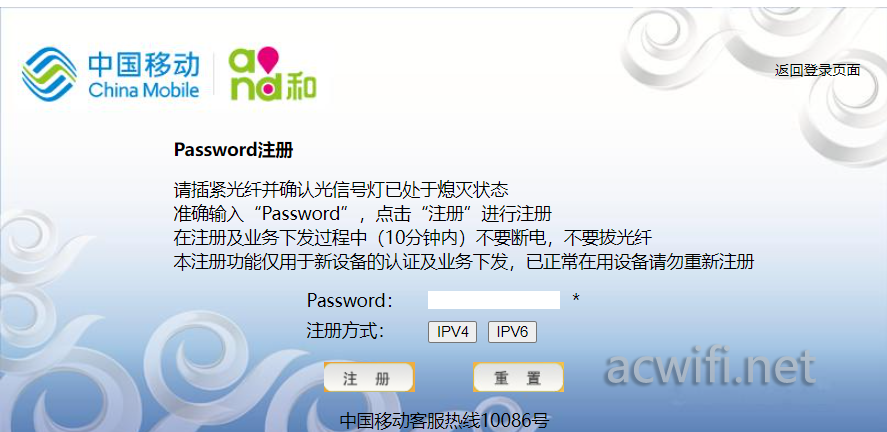

如果你是Password注册方式，不必做以上操作。

不用改强制上网，不用改什么强推呀 强什么弹窗呀，桥接和路由模式都可以上网没问题。

由于这款功耗很高，一般不建议换这样的光猫，除非你要用博通。
