TP-LINK TL SE2109交换机拆机云管理交换机

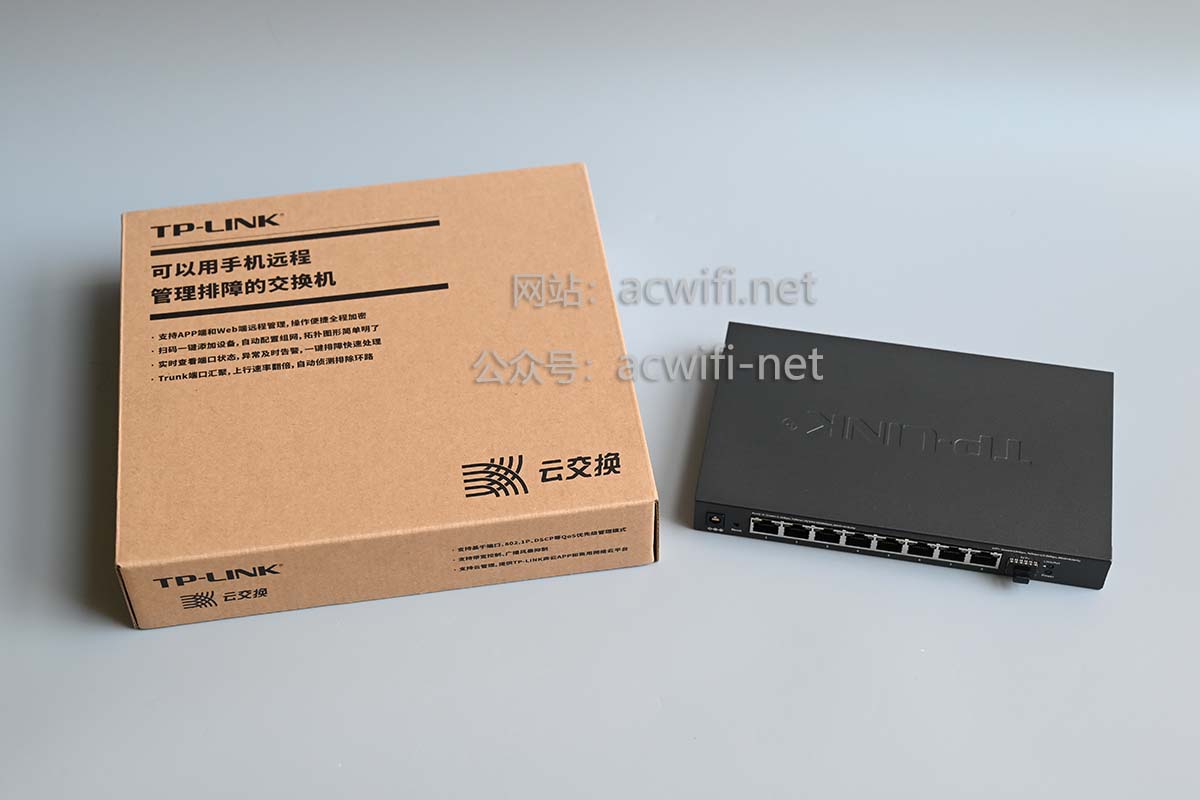

TP-LINK SE2109的外包装和机身:

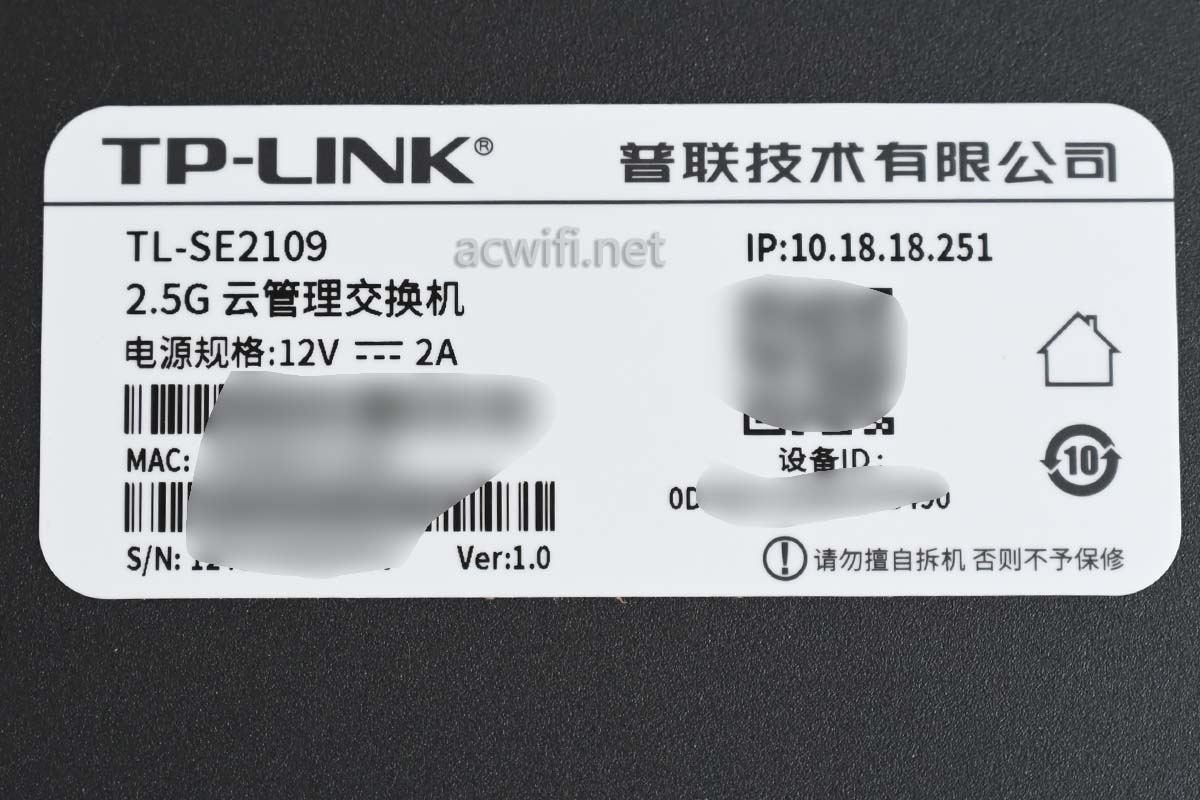

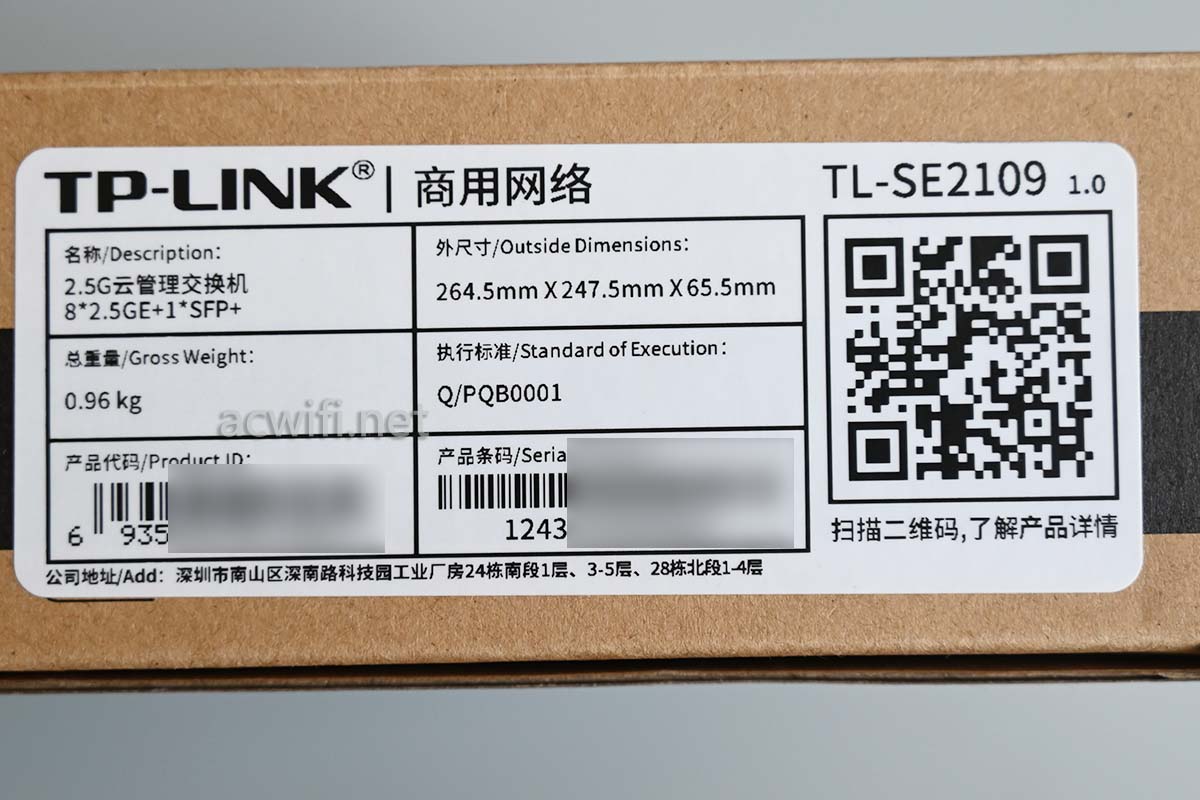

外包装上的标签信息:

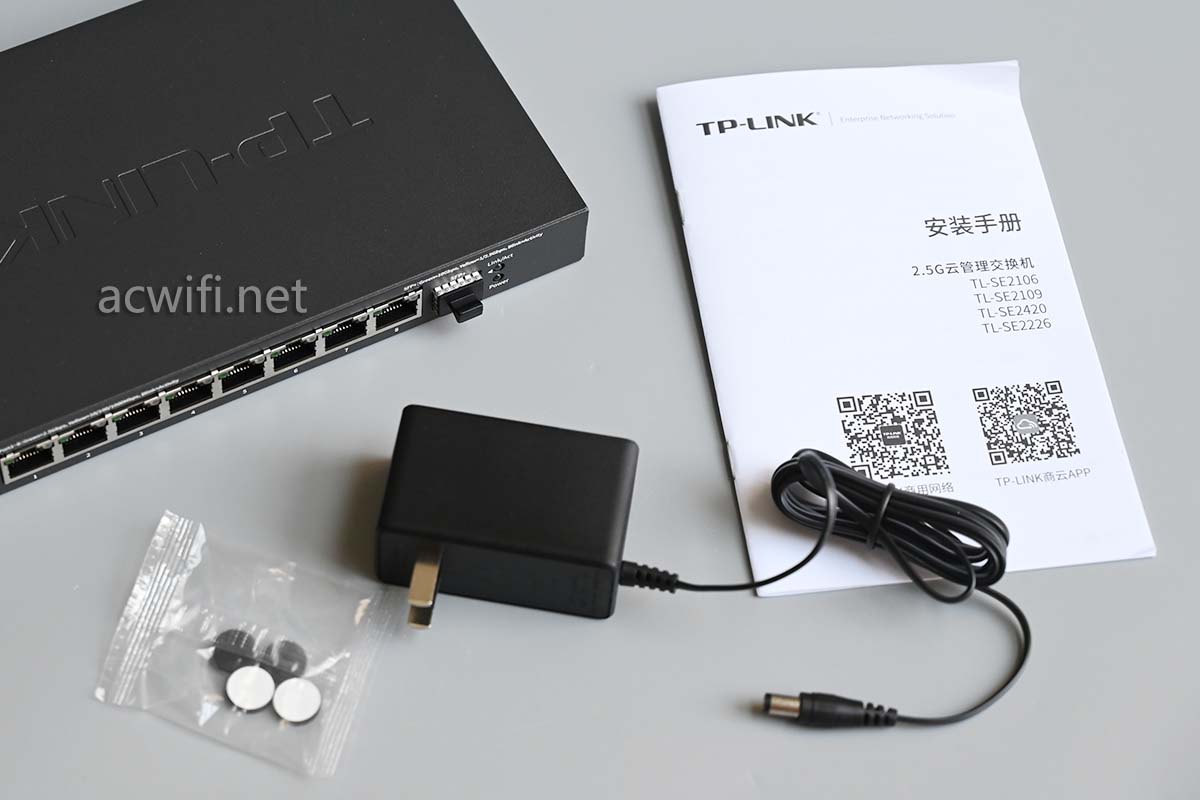

配件:

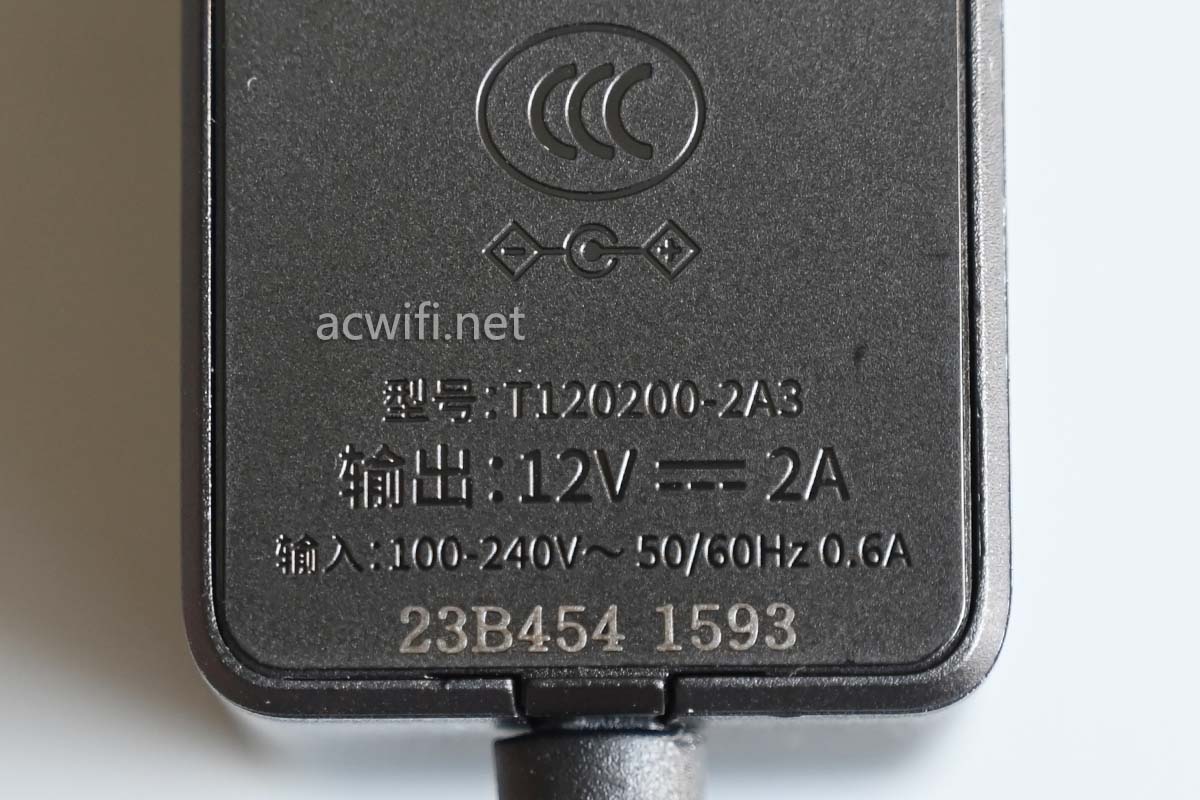

电源输出规格是12V/2A,少有呀,八口2.5G交换机可以给到2A的电源。

实测各种端口的工况如下:

空口先机功率1.94W;
插四个2.5G口时 5.15W;
插八个2.5G口时 8.1W;
插八个2.5G口时+ 10G 光 (单模) 时9.5W;
插八个2.5G口时+ 10G 电 (AQC模块) 时11.4W。

最高功率不到12W ,给你24W的电源,真是非常厚道了。

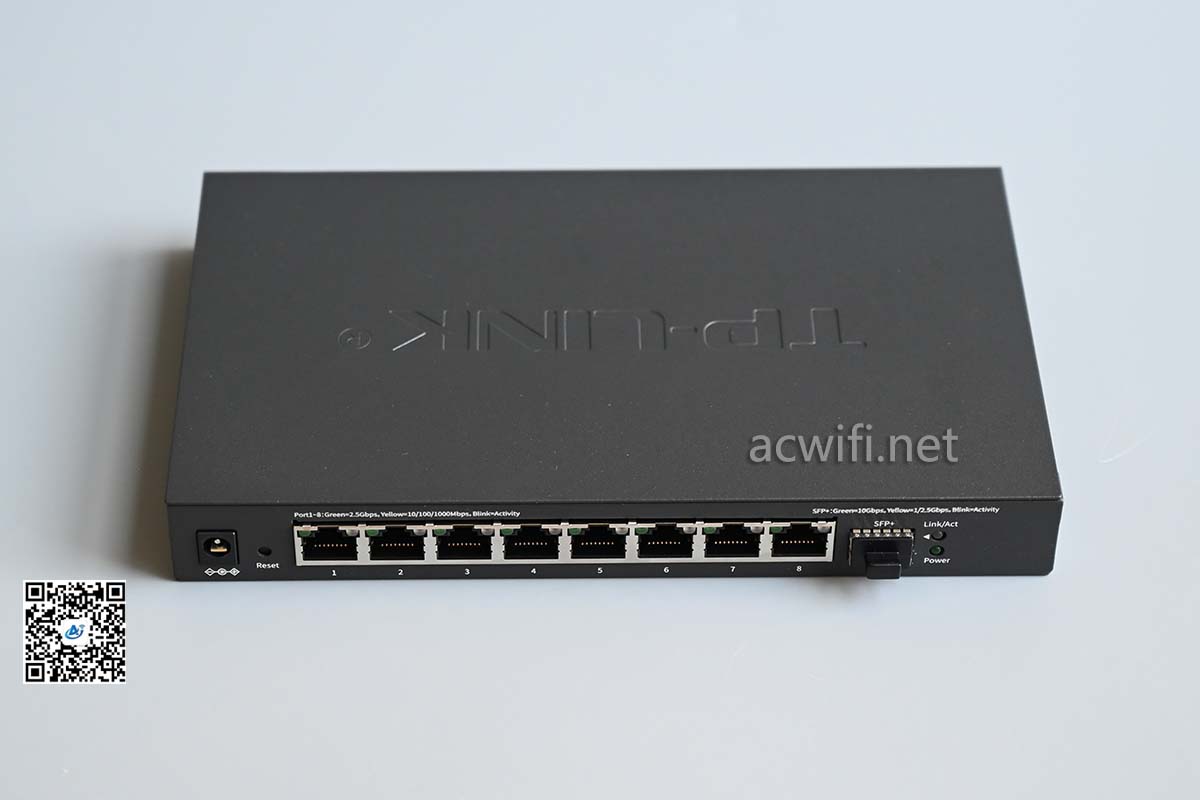

从品牌LOGO的方向来看,接口算是在机身背面:

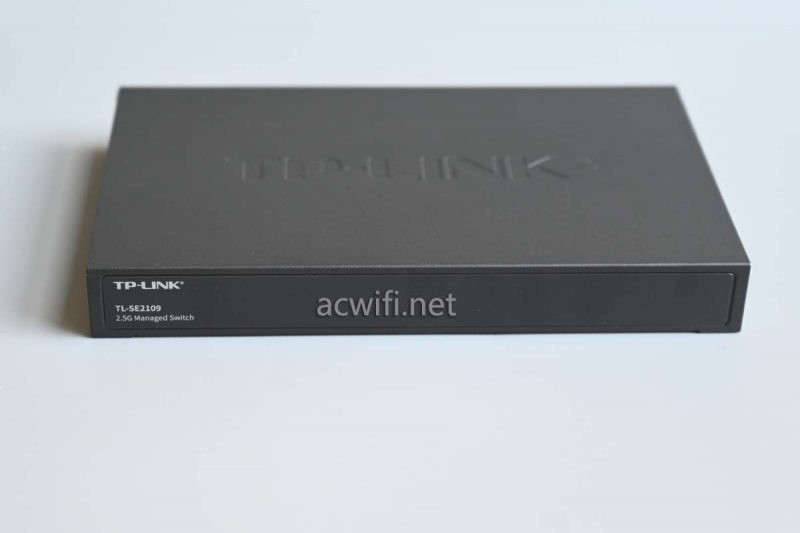

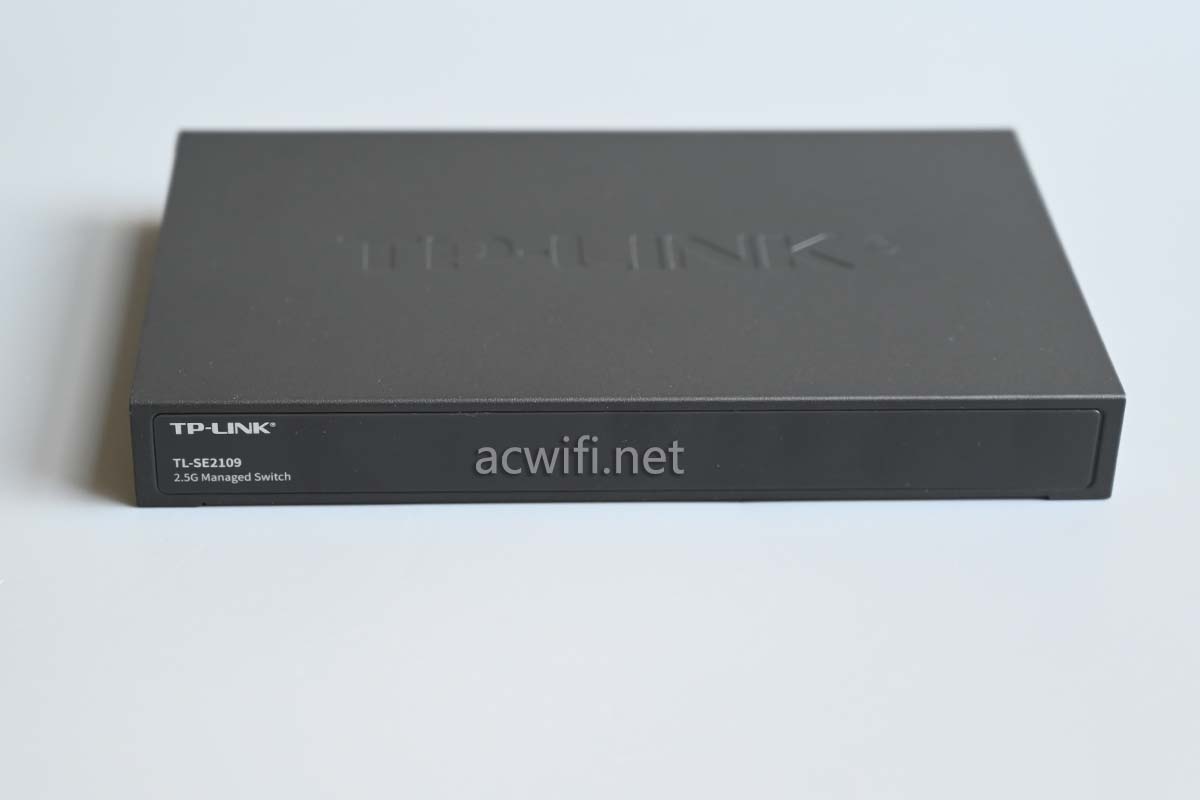

机身正脸:

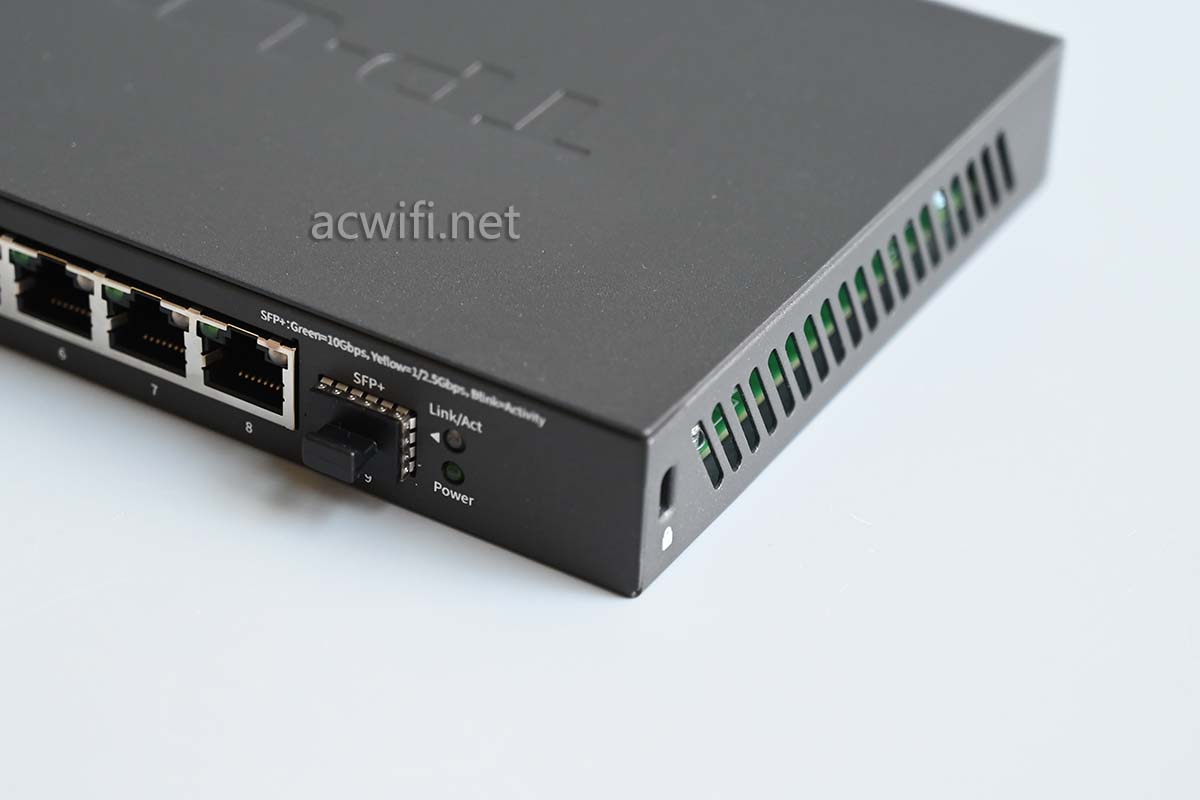

两个侧面的透气孔:

机身算是比较薄,但不算轻,机身重量是有的,用的铁皮比较厚的固原吧,感觉跟SE2420PB这种机架式交换机用的一样厚的板材。

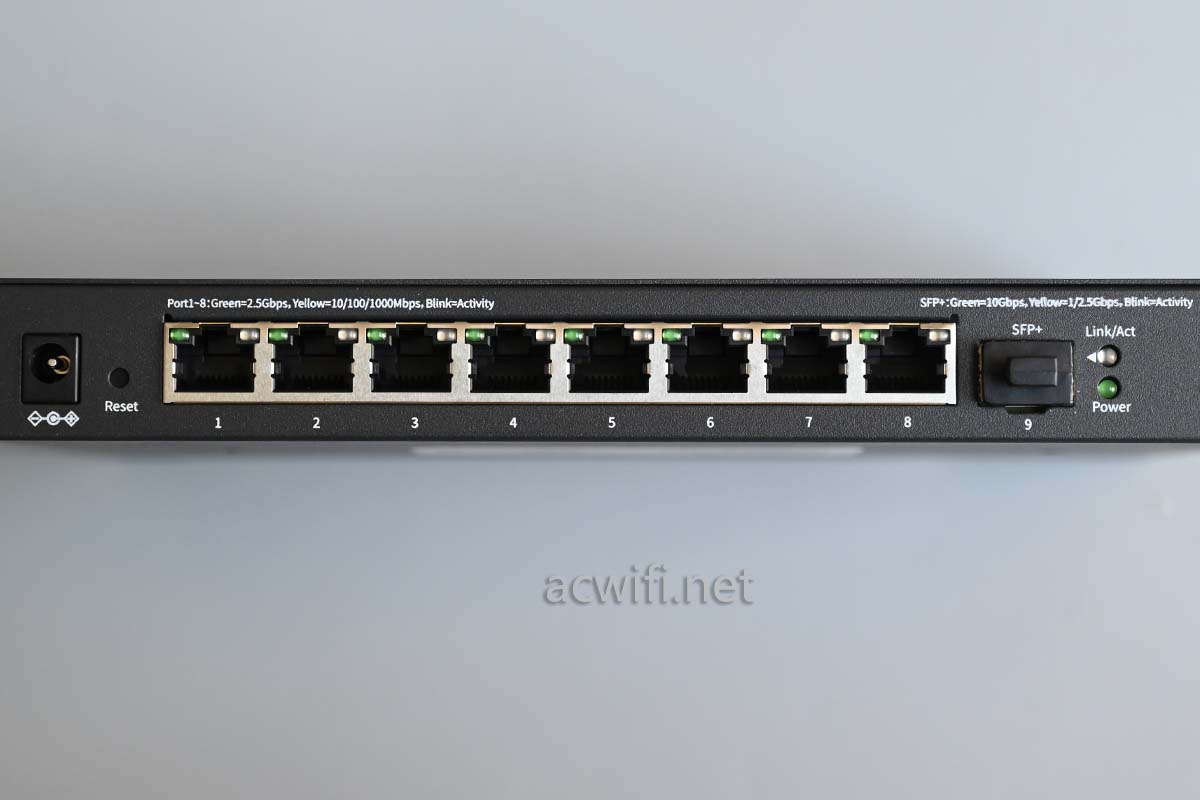

接口方面,有八个2.5G网口和一个10G SFP+。

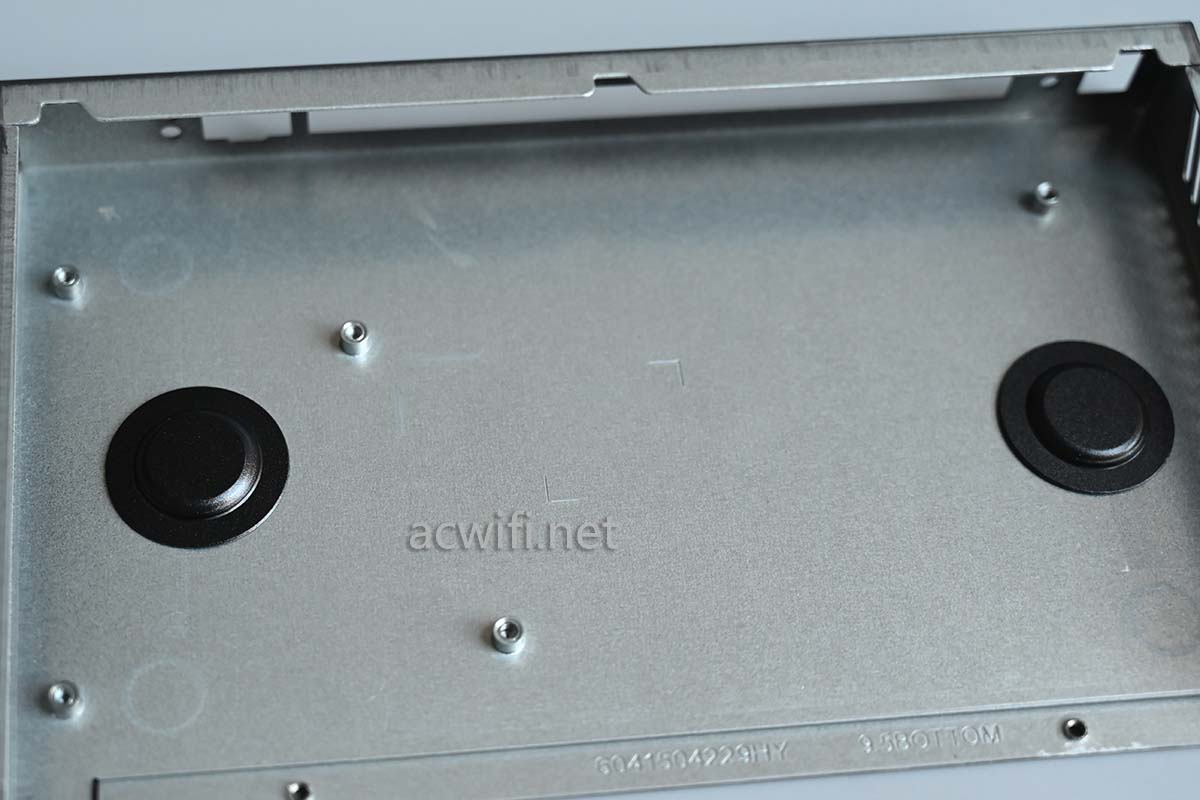

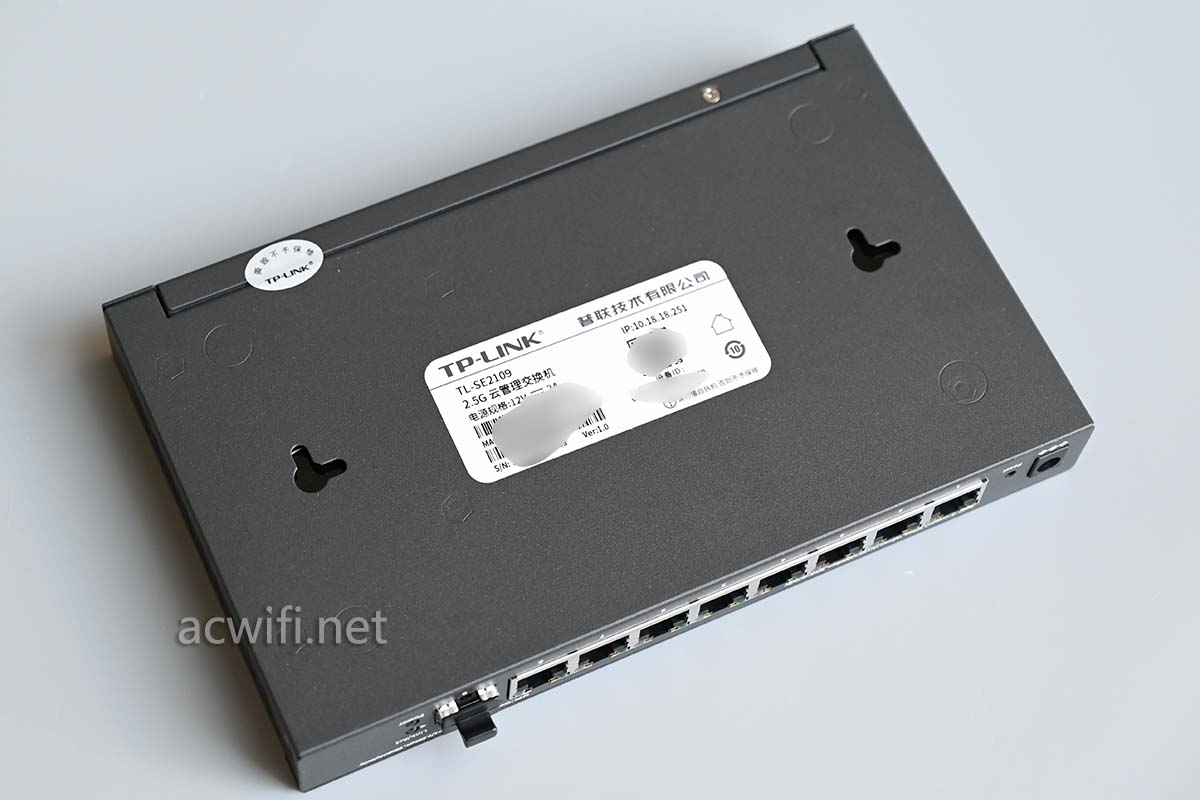

机身底部:

机身底部的标签信息:

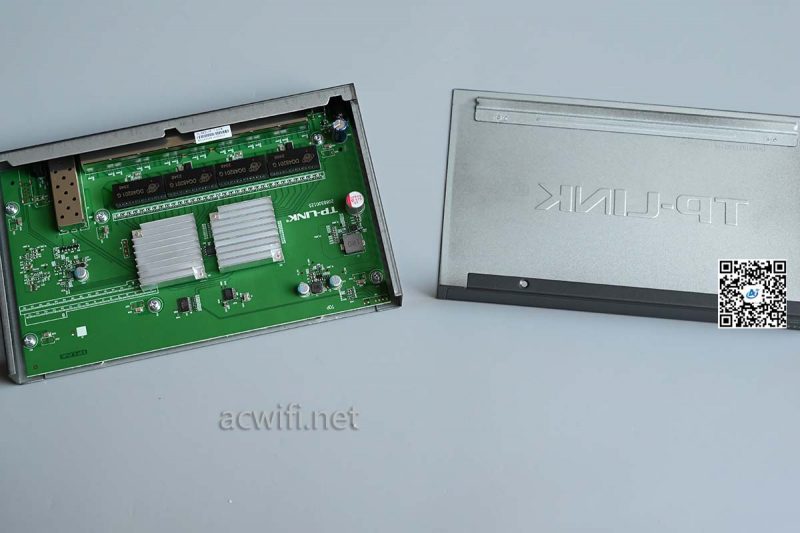

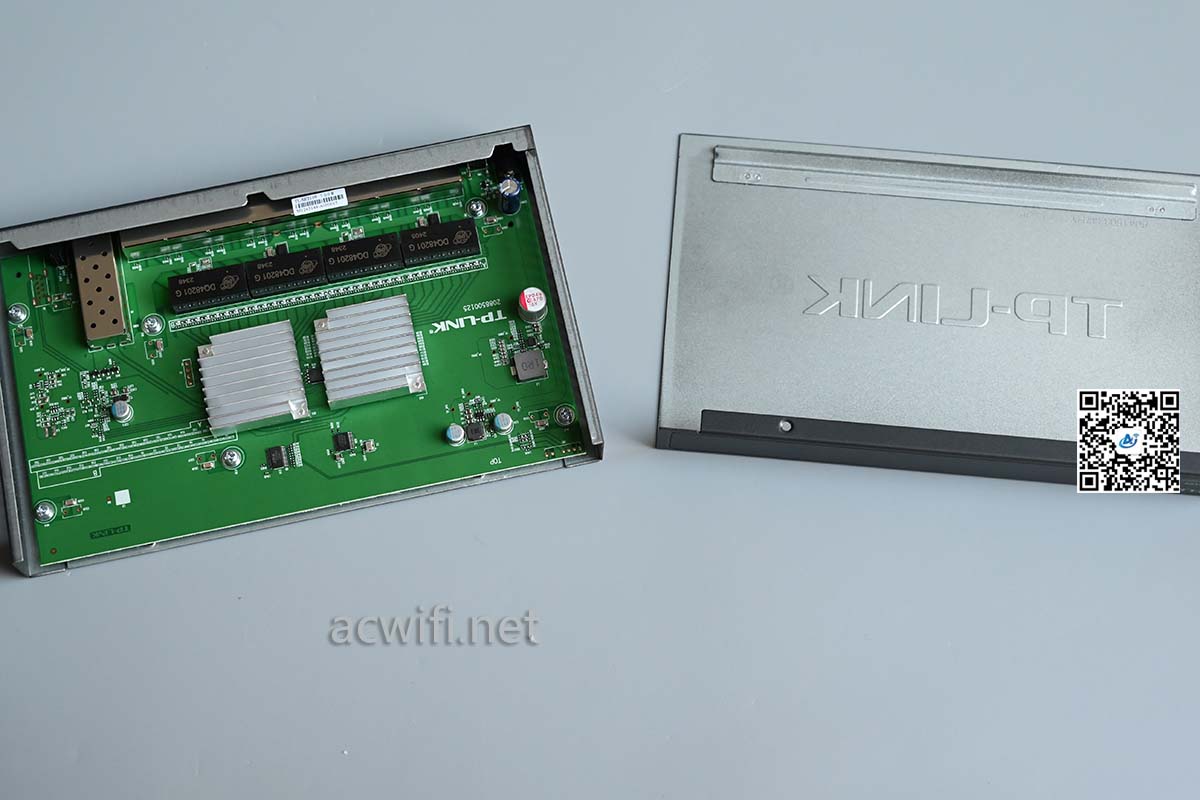

拆开外壳:

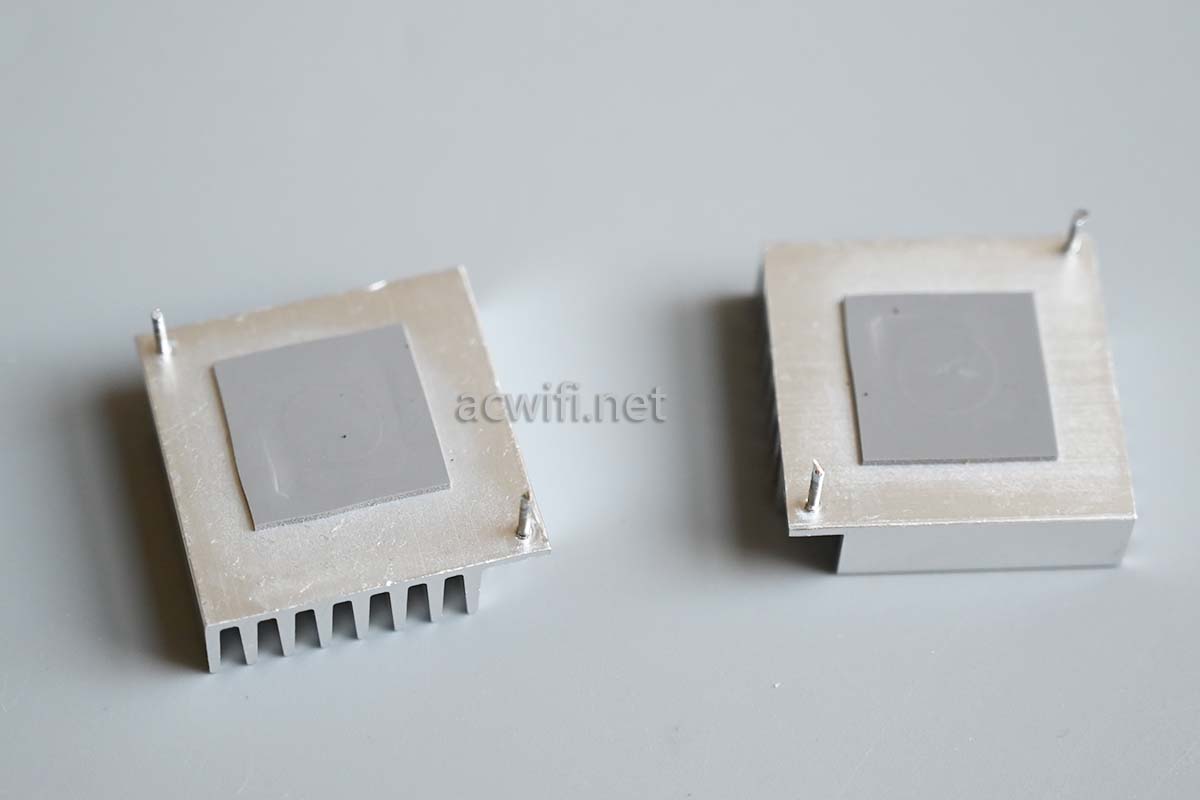

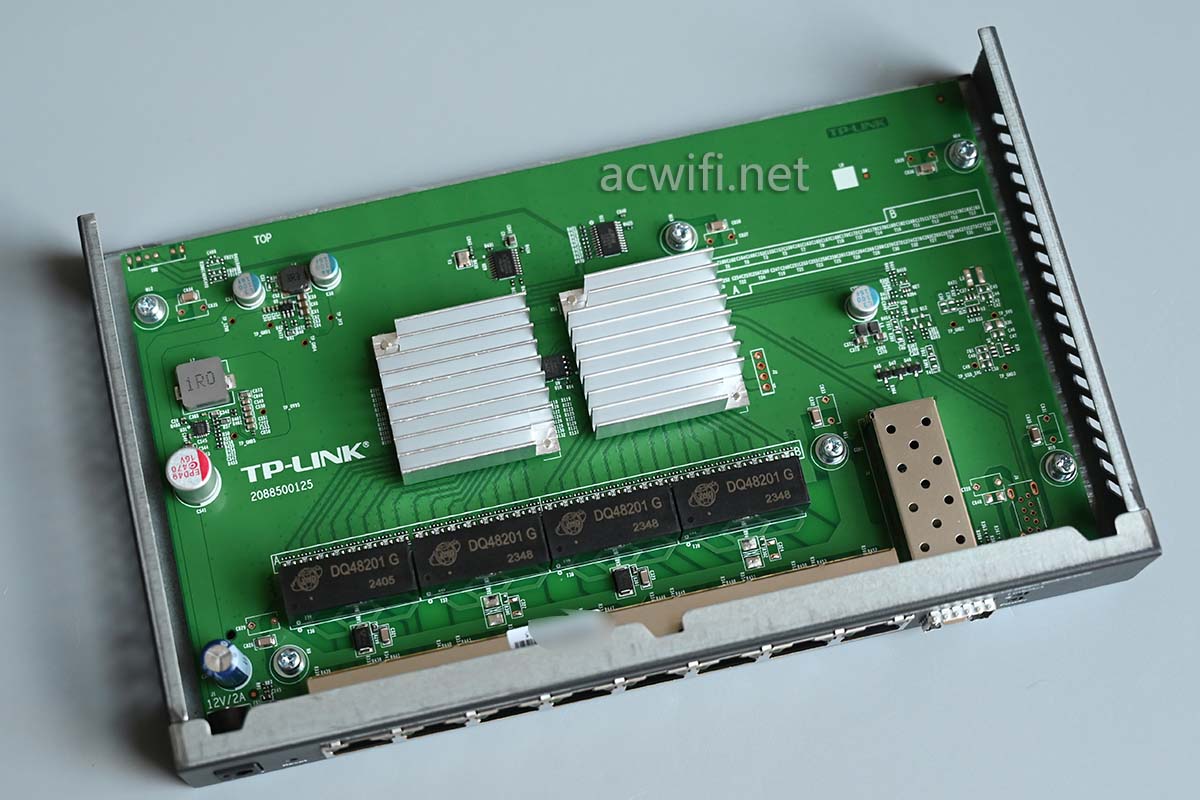

两片散热器:

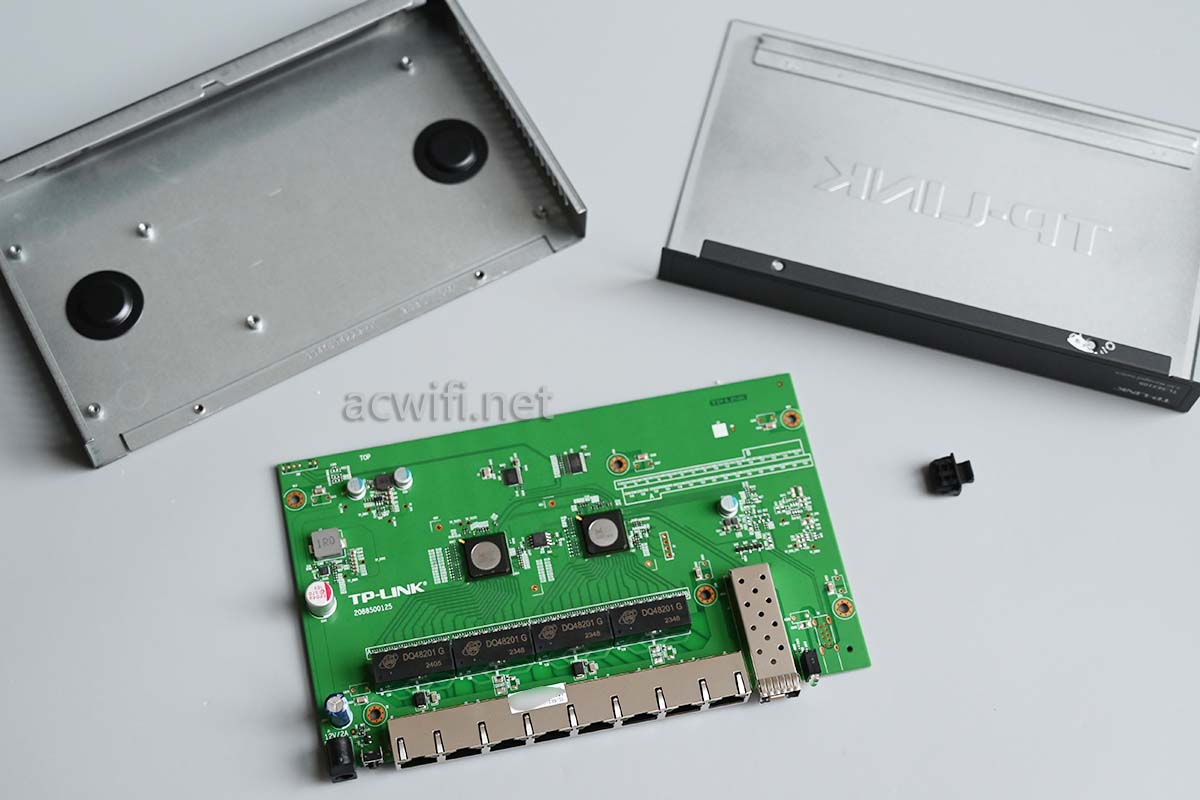

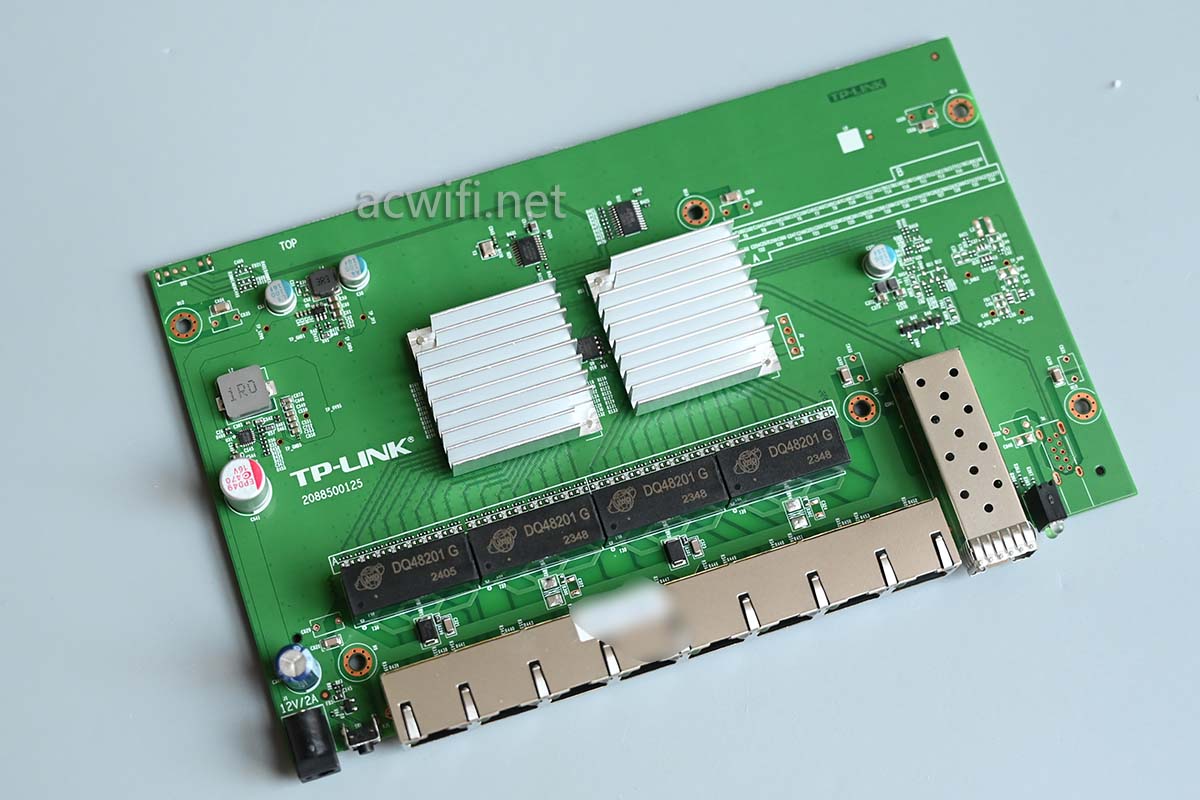

拆出主板:

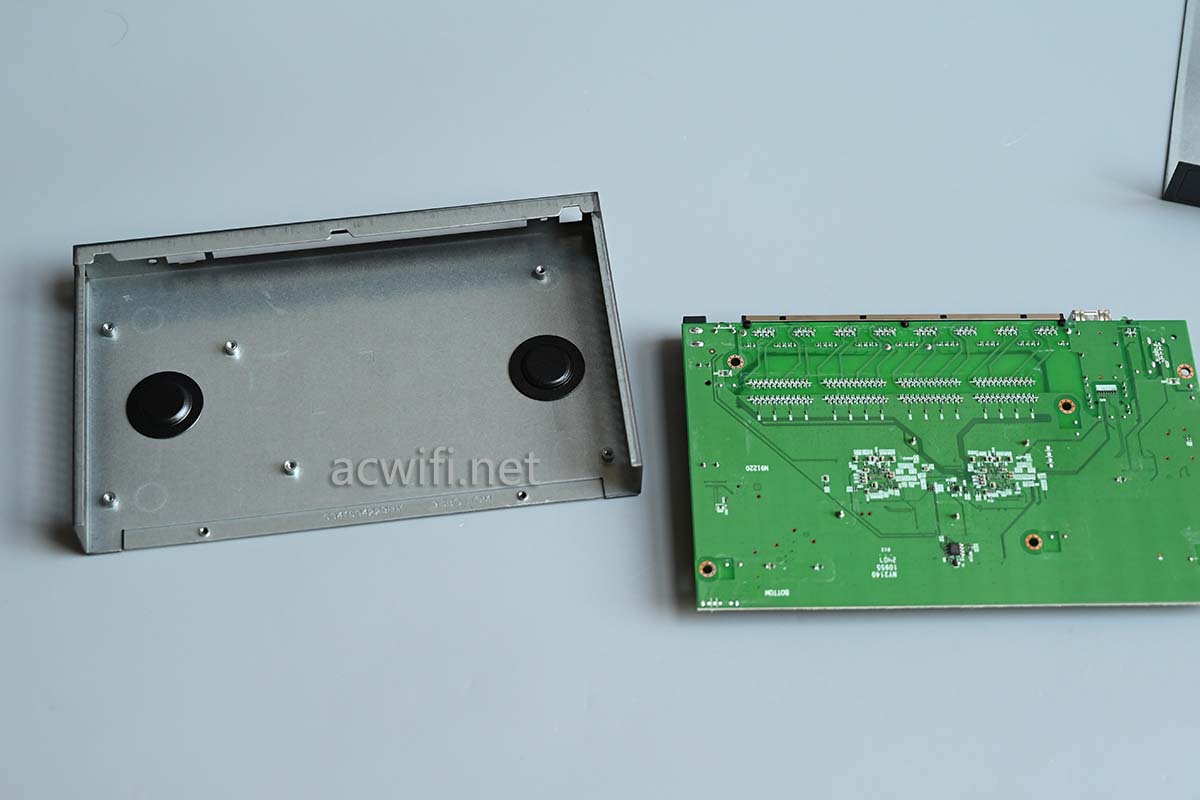

两片黑色的是挡住机身挂孔,防止进灰,防止跑进来小强的吧?(只要间隙有2mm,小强就能钻进去),实质是为了防止挂孔位置的钉子或螺丝顶到电路板。

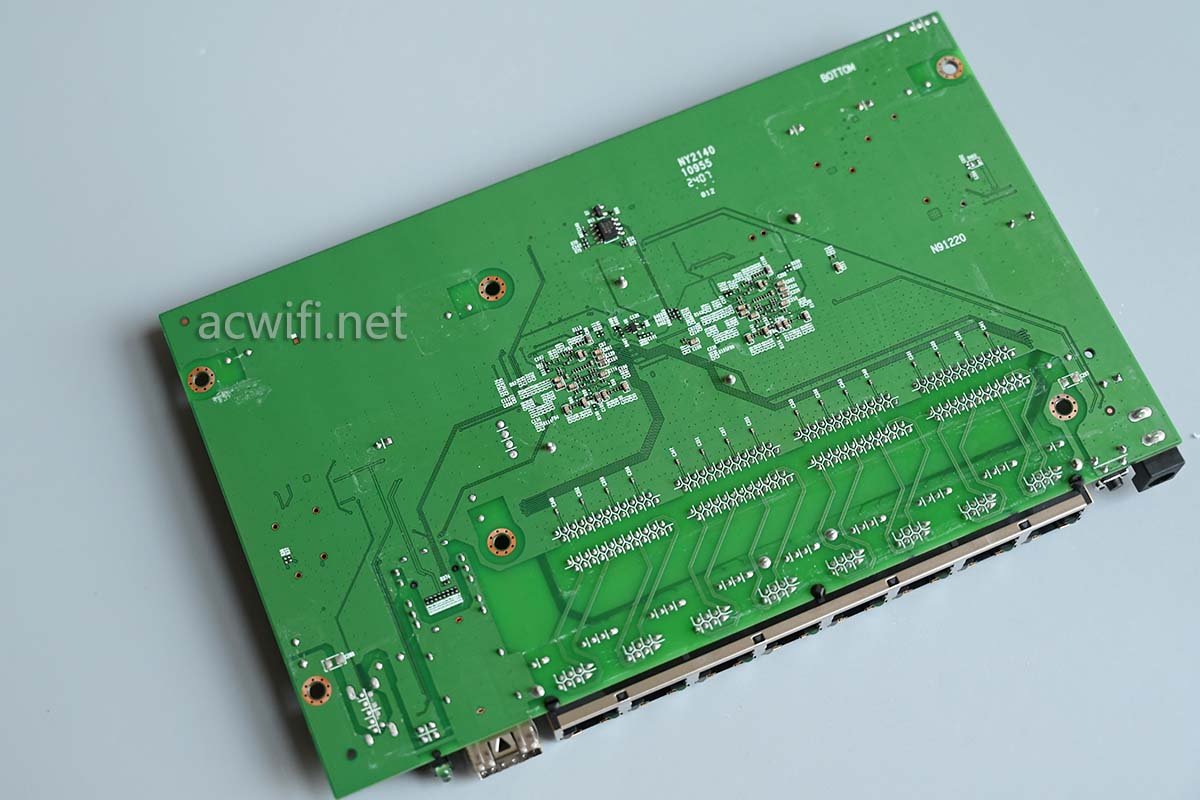

不过主板背面与底壳之间并没有使用导热硅脂垫片:

回到主板正面:

用焫鸡拆下散热器:

幸好不是用了带胶水的硅脂,拆得比较轻松。

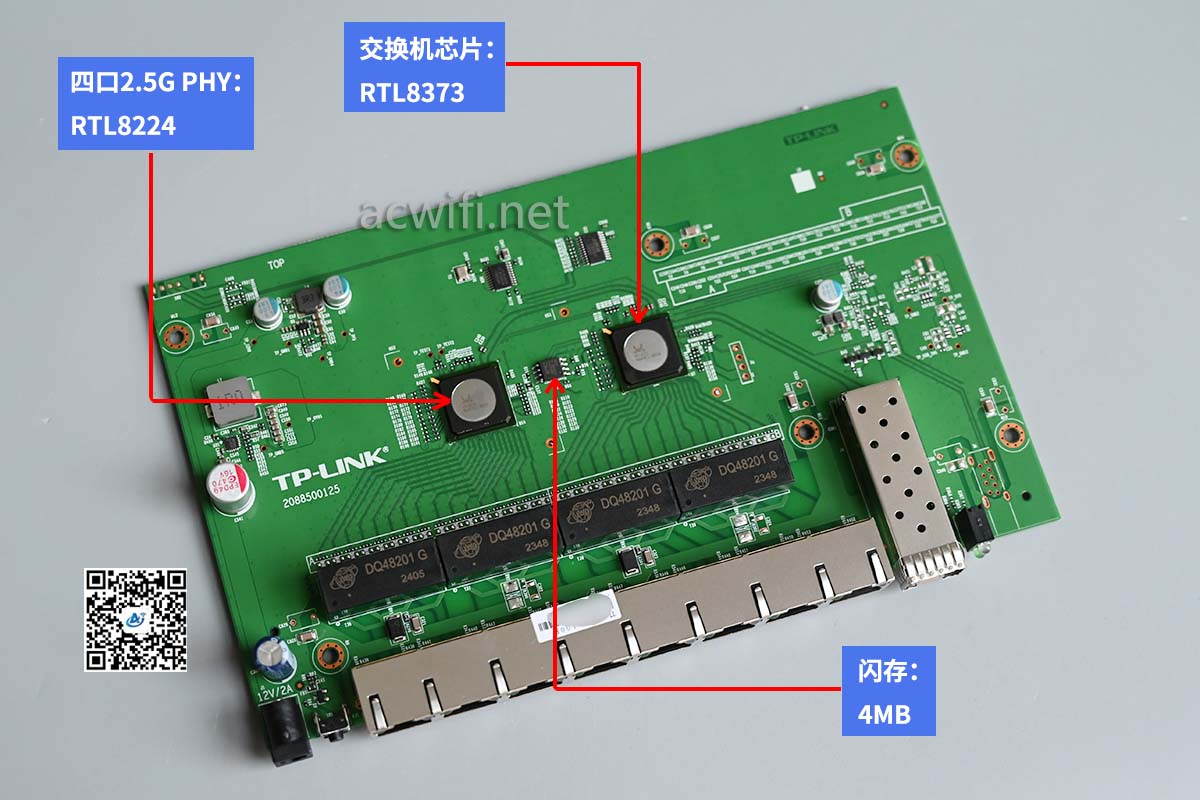

SE2109的主要芯片就在下图了:

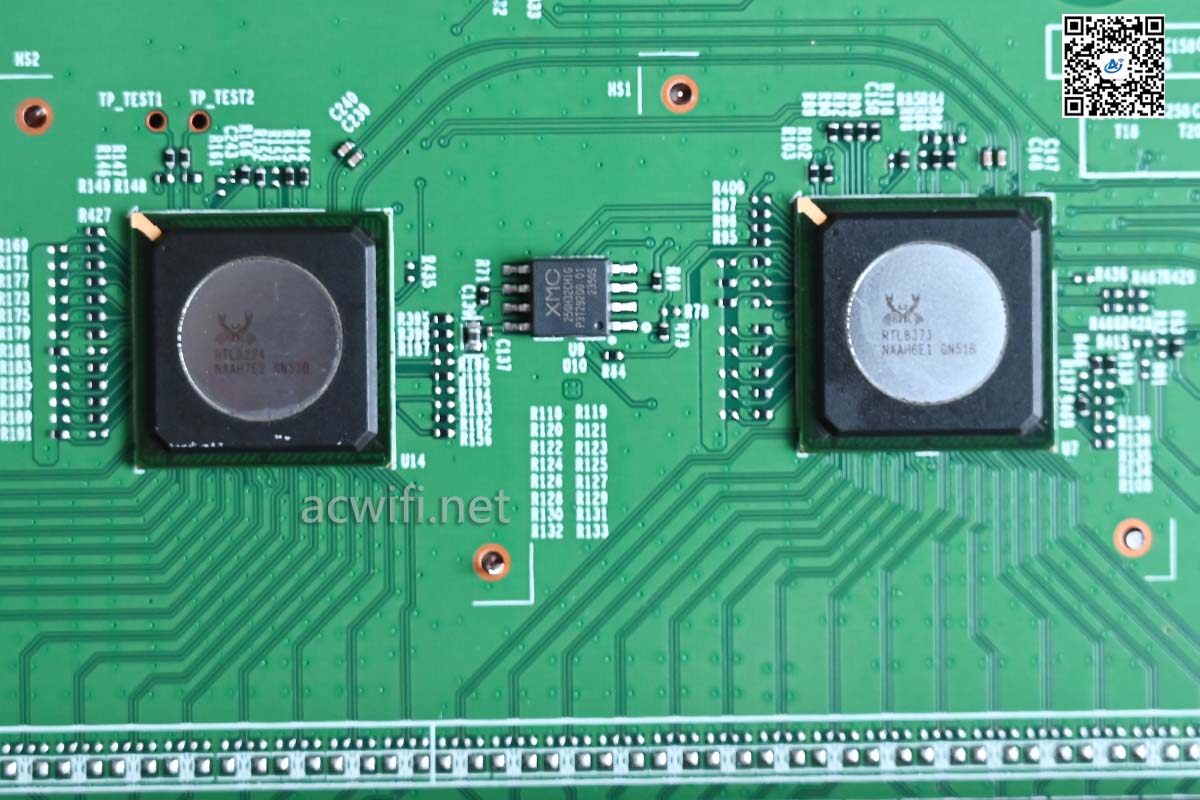

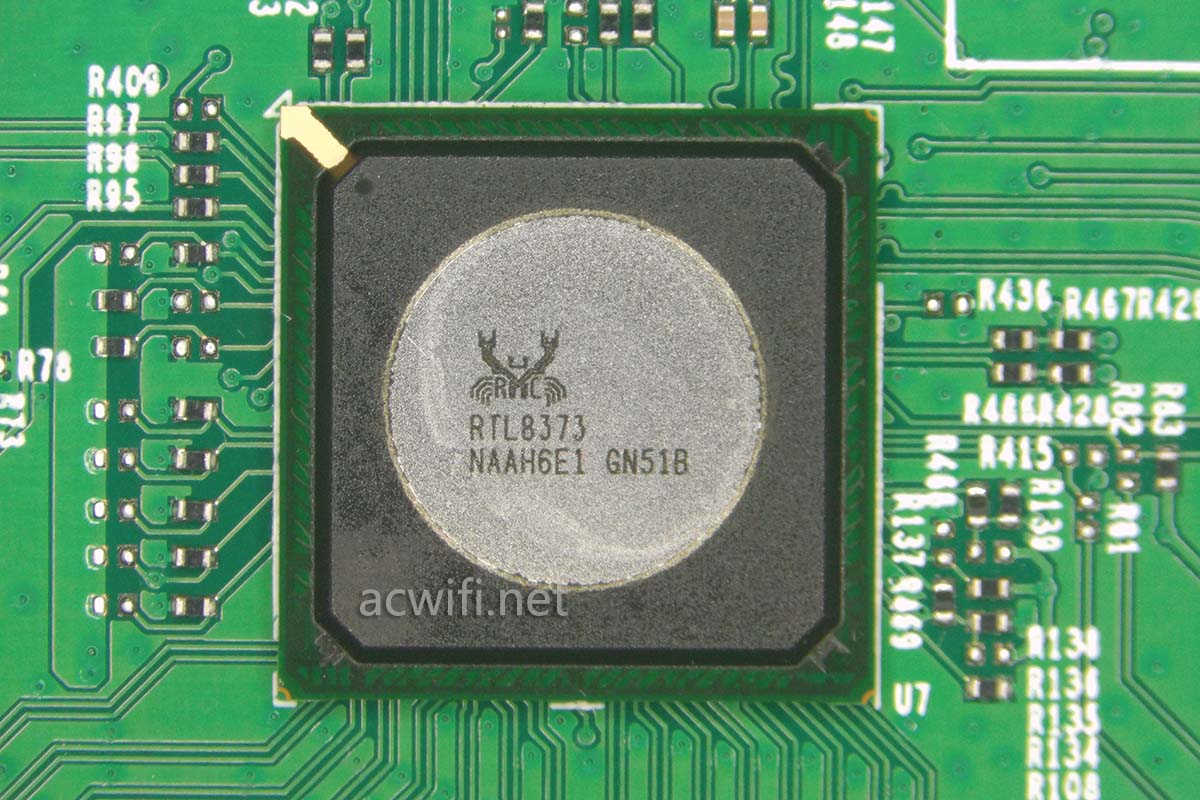

交换机芯片是RTL8373:

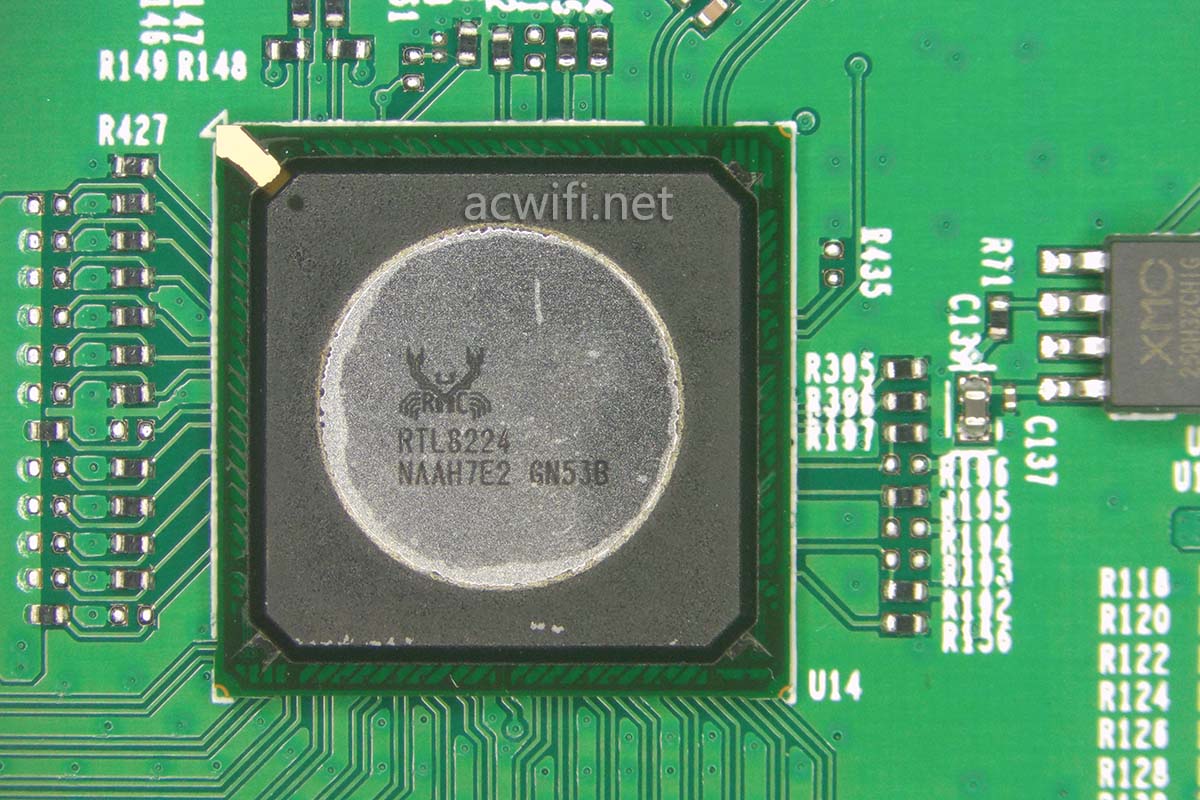

RTL8373用10G的serder接了这颗四口2.5G PHY RTL8224,

RTL8373本身就有四个2.5G PHy,再加上这颗RTL8224,就一共有8个2.5G口了,且每四个2.5G口之间是没有瓶颈的。

RTL8373+RTL8224也就是公版方案,“8+1”的交换机基本如此。

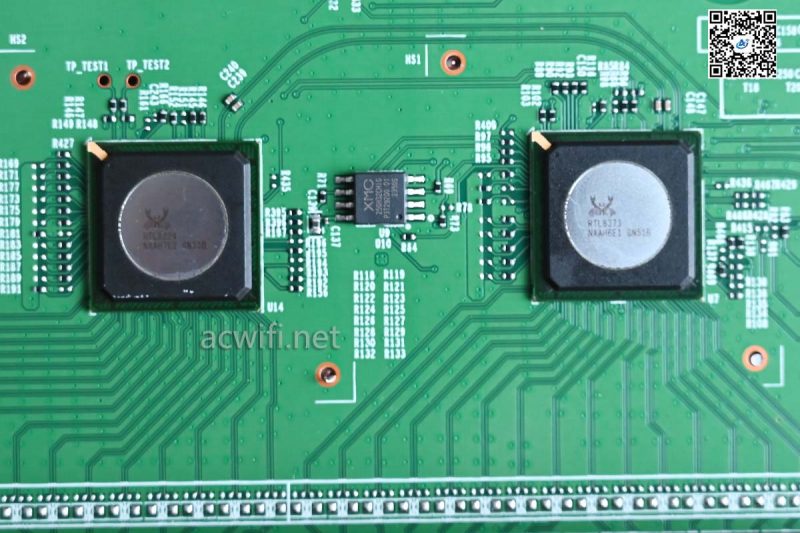

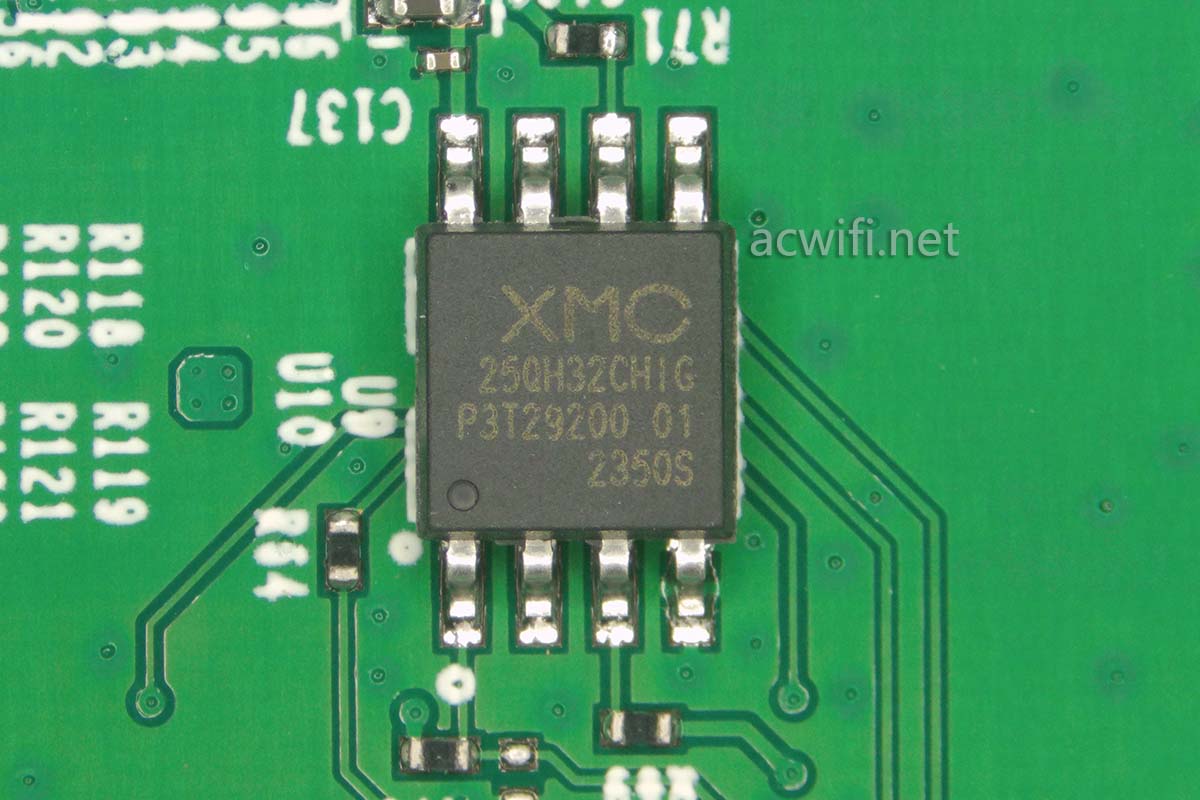

两颗芯片之夹着一颗闪存,型号是XM25QH32CHIG,容量4MB:

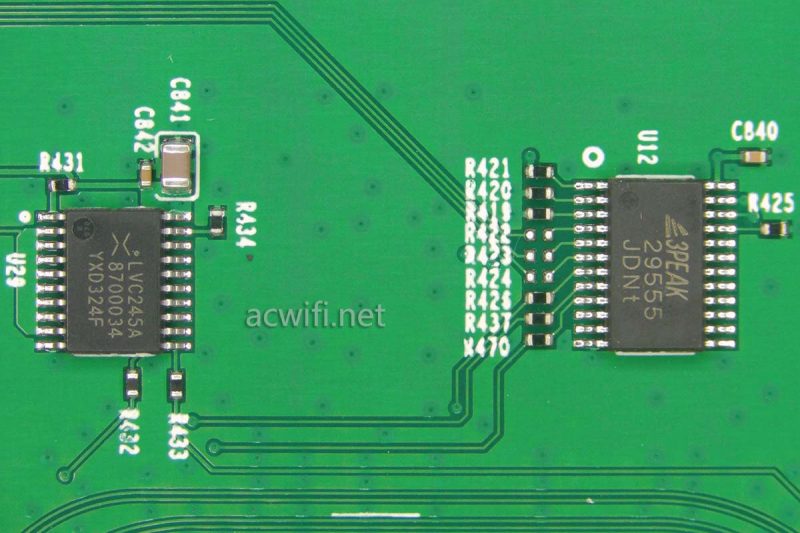

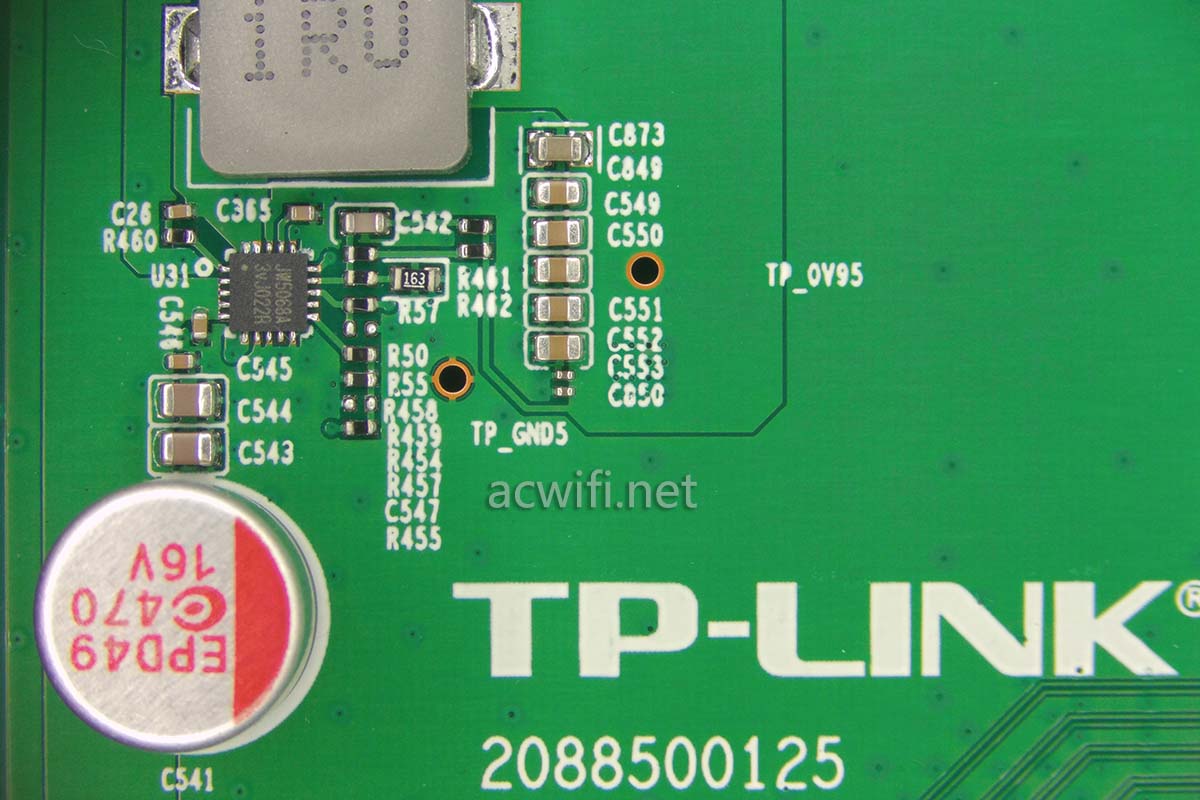

某个电路:

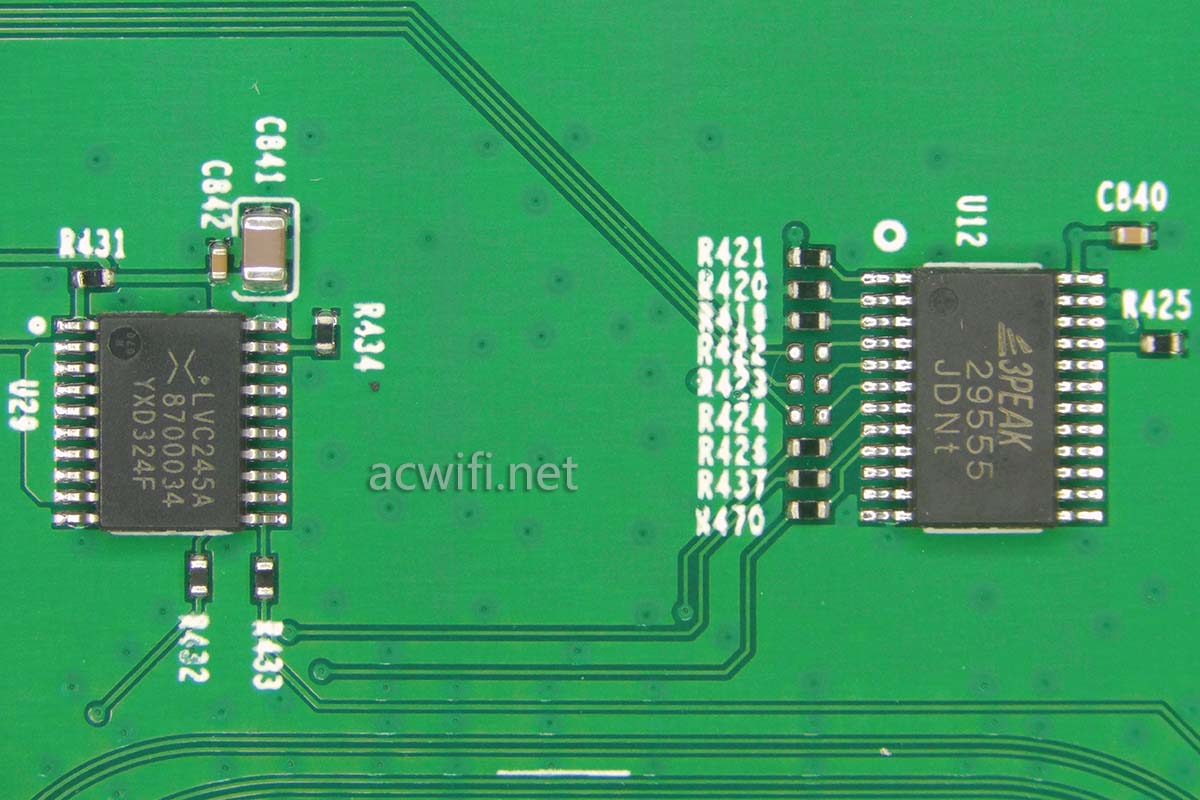

以下这两颗IC估计是控制网口指示灯的状态:

至此,SE2109拆机完成了。

SE2109的所有芯片型号汇总如下图:

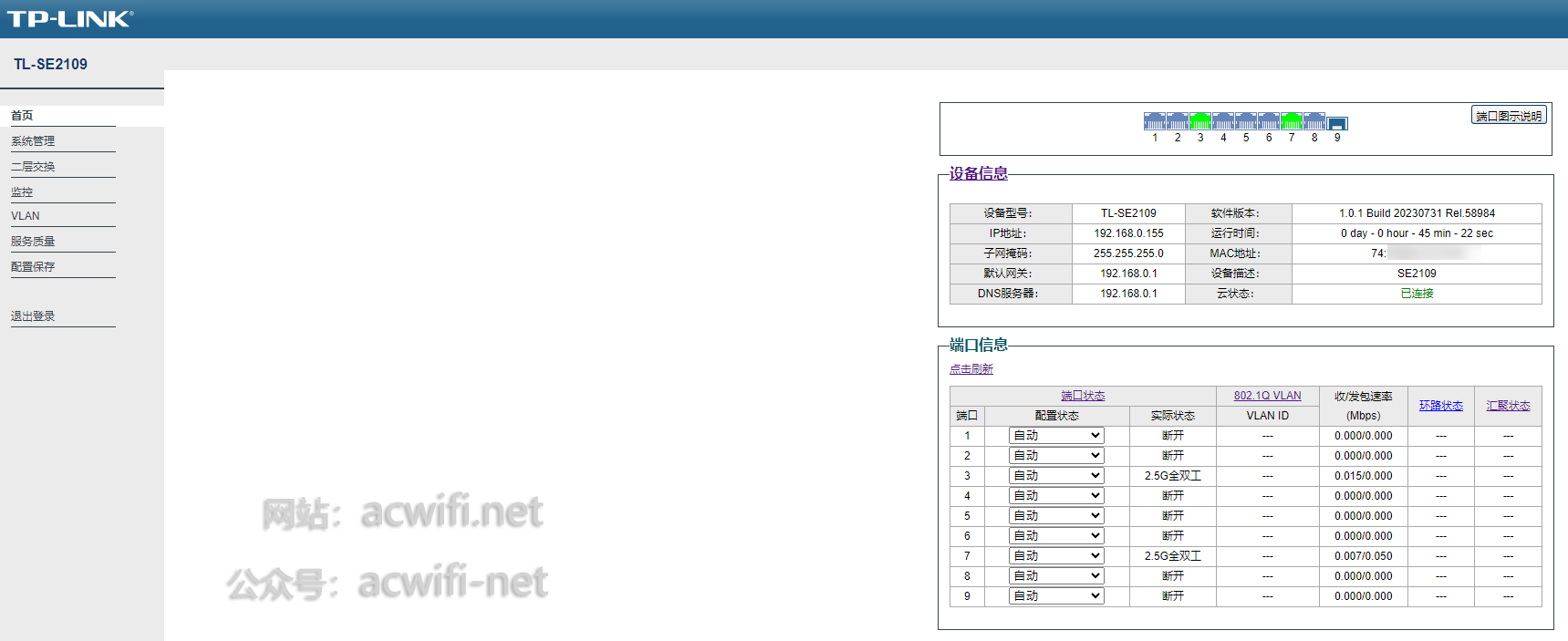

管理界面:

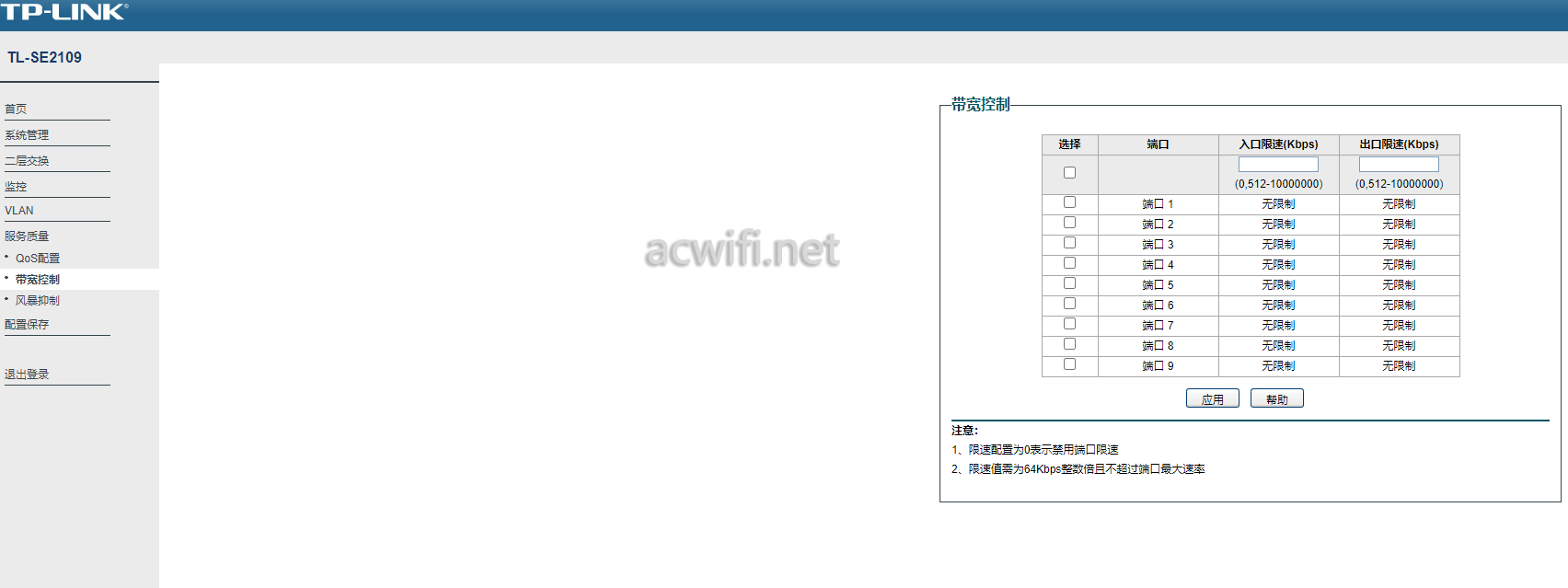

每个网口都可以做限速:

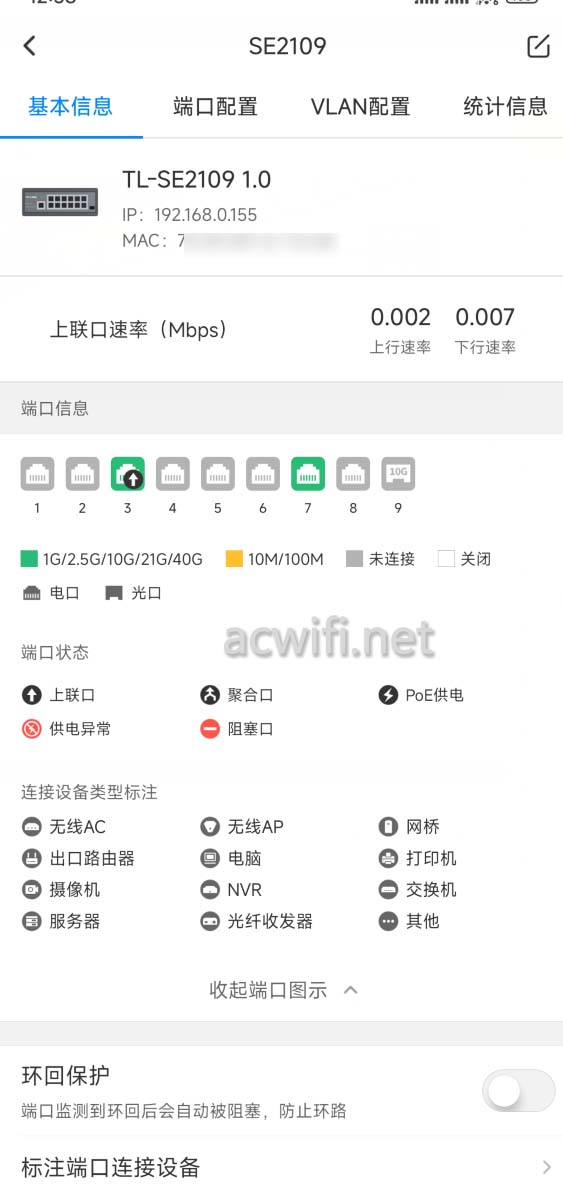

手机APP可以运程管理SE2109交换机:

现时闲鱼要490元的价格,在8+1的网管交换机产品里面,价格是偏高的,但胜在有远程管理交换机这个功能。
