hasivo海思视讯2.5G交换机拆机S600W-4GT-1SX-1XGT-SE带10G电口和轻网管

这款海思视讯(hasivo)2.5G交换机的型号是S600W-4GT-1SX-1XGT-SE，型号太长，我都不知道该如何去简称它了。这款2.5G交换机的特点是有一个10G电口，重点看看用了哪款10G PHY。

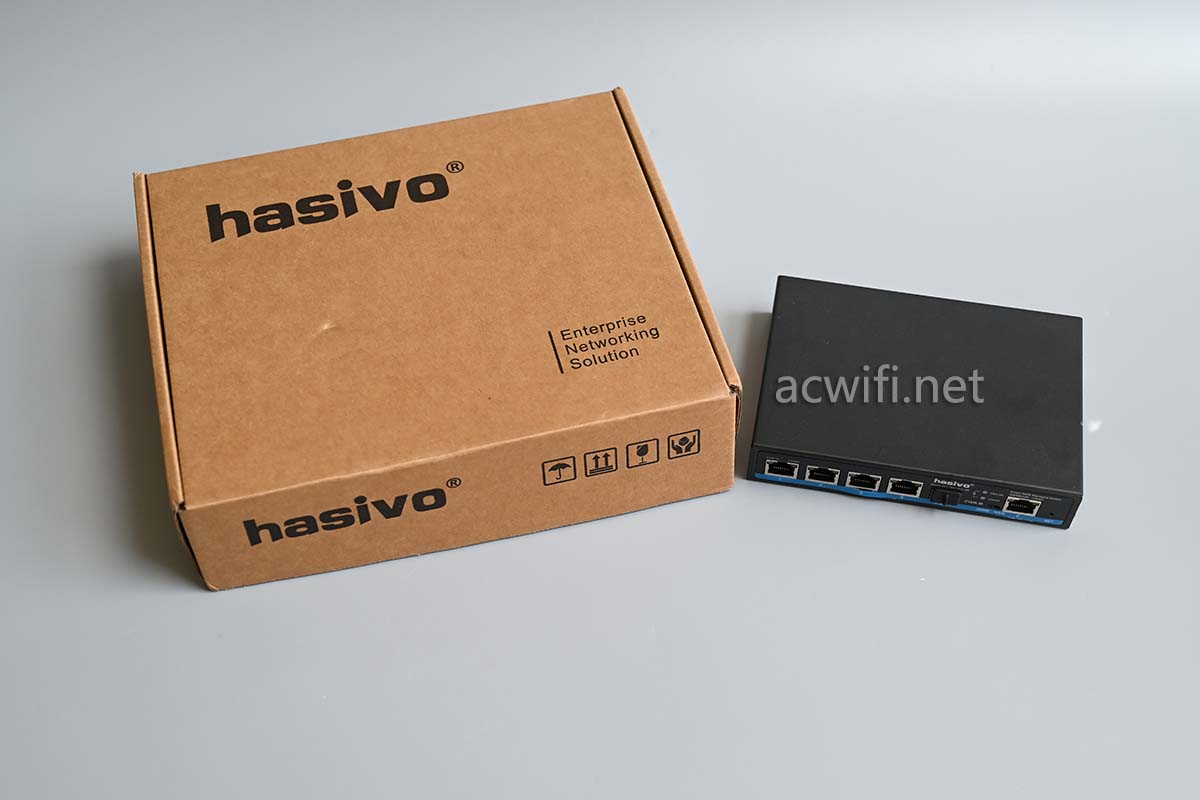

S600W-4GT-1SX-1XGT-SE的外包装：

外包装上的标签条码：

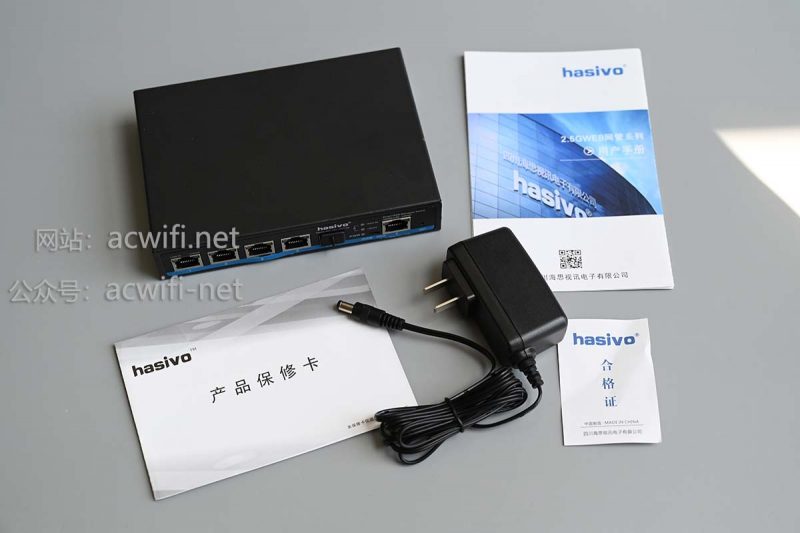

机身和配件 ：

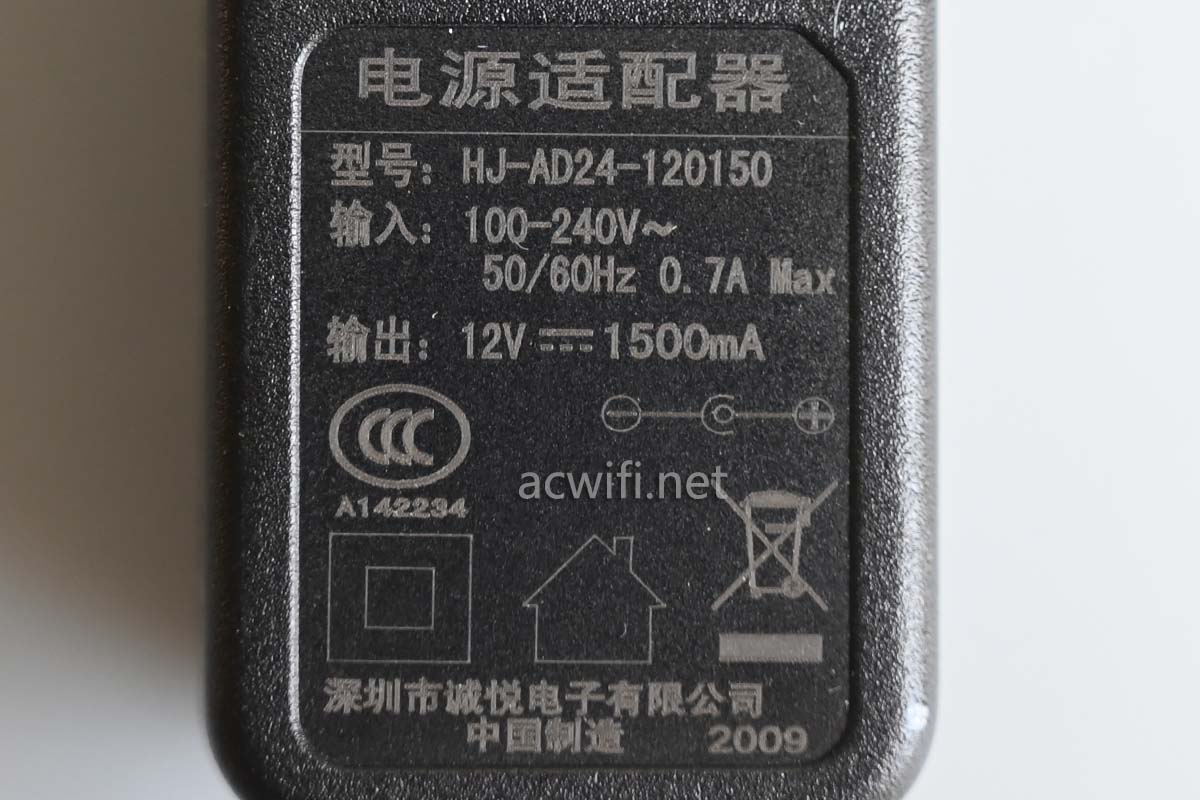

电源输出规格是12V/1.5A，电源给得足，好评。

实测各接口的工况状态：

空口待机功率是1.75W；
插四个2.5G口是5.3W；
插四个2.5G口+1个10G网口是8.1W；
插四2.5G口+1个10G网口+10G SFP+（多模）是8.9W ；
插四2.5G口+1个10G网口+10G SFP+（AQC电口模块）是10.5W ；
插四2.5G口+1个10G网口+10G SFP+（BCM电口模块）是9.9W 。

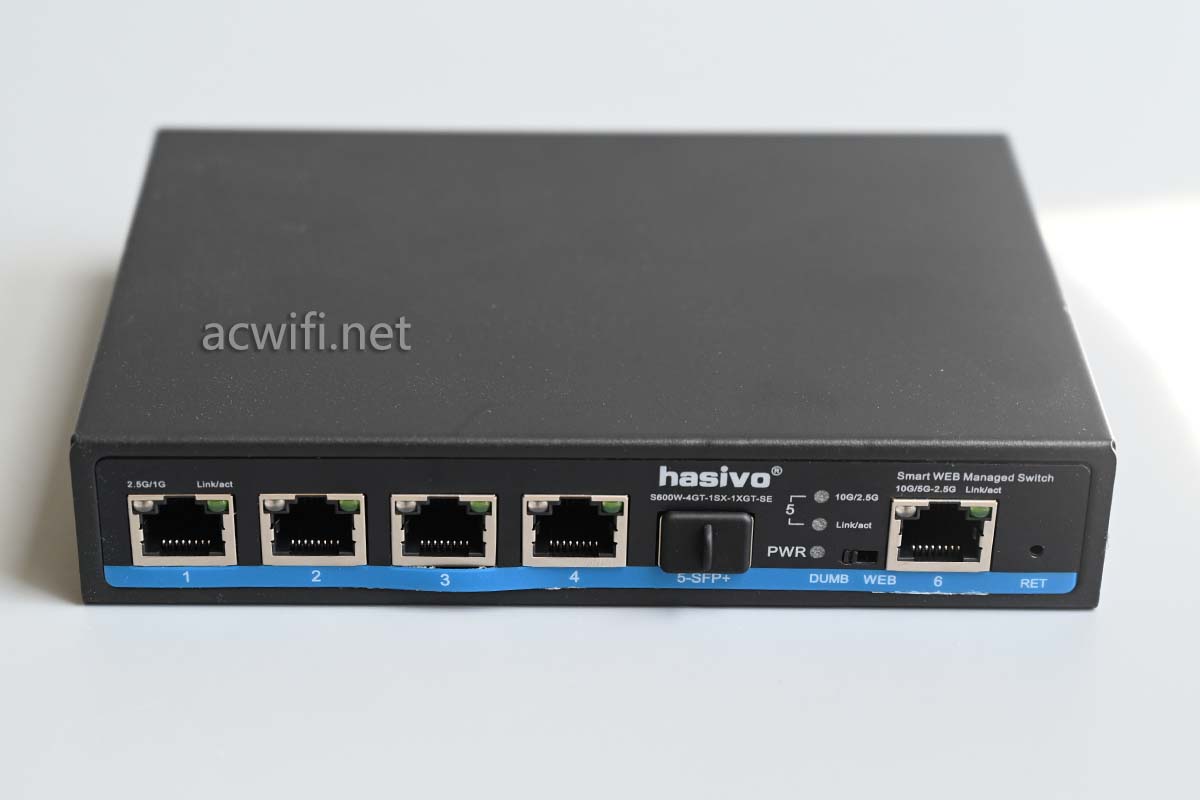

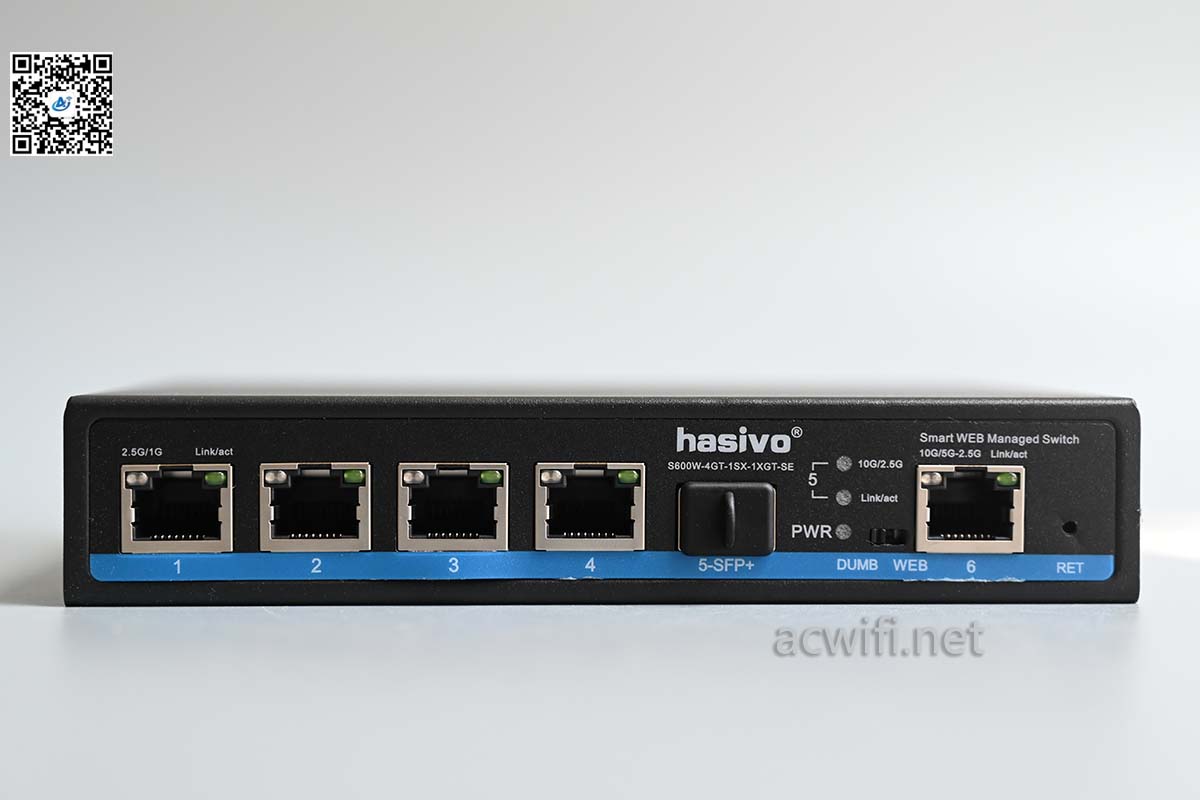

机身正脸：

左侧四个2.5G网口，中间一个10G SFP+，右侧一个10G电口（向下兼容5G、2.5G、1G、100M)。10G光和电之间的“DUMB”和“WEB”切换键，即傻瓜和网管功能的切换。

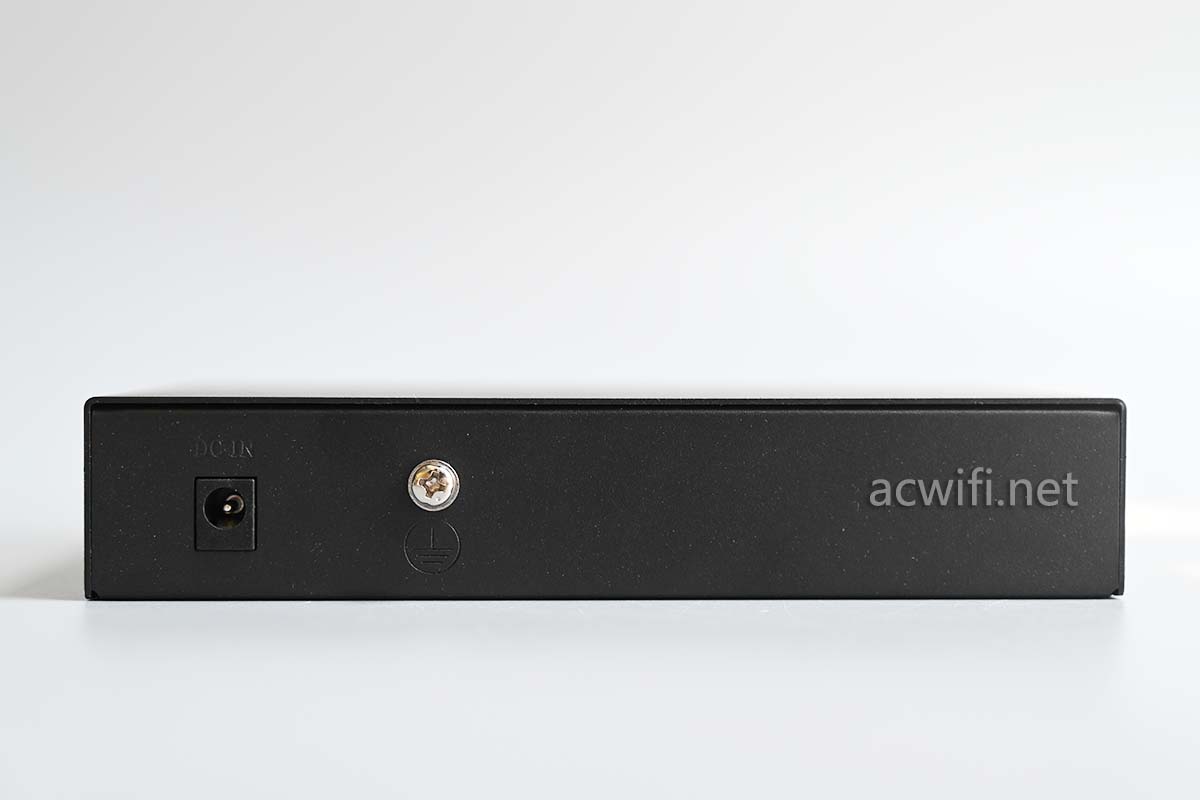

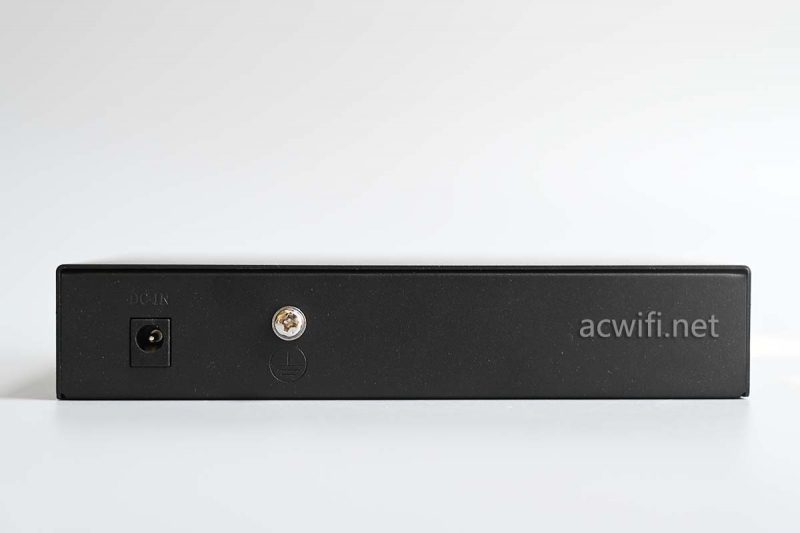

机身背面有DC电源接口和接地线端子：

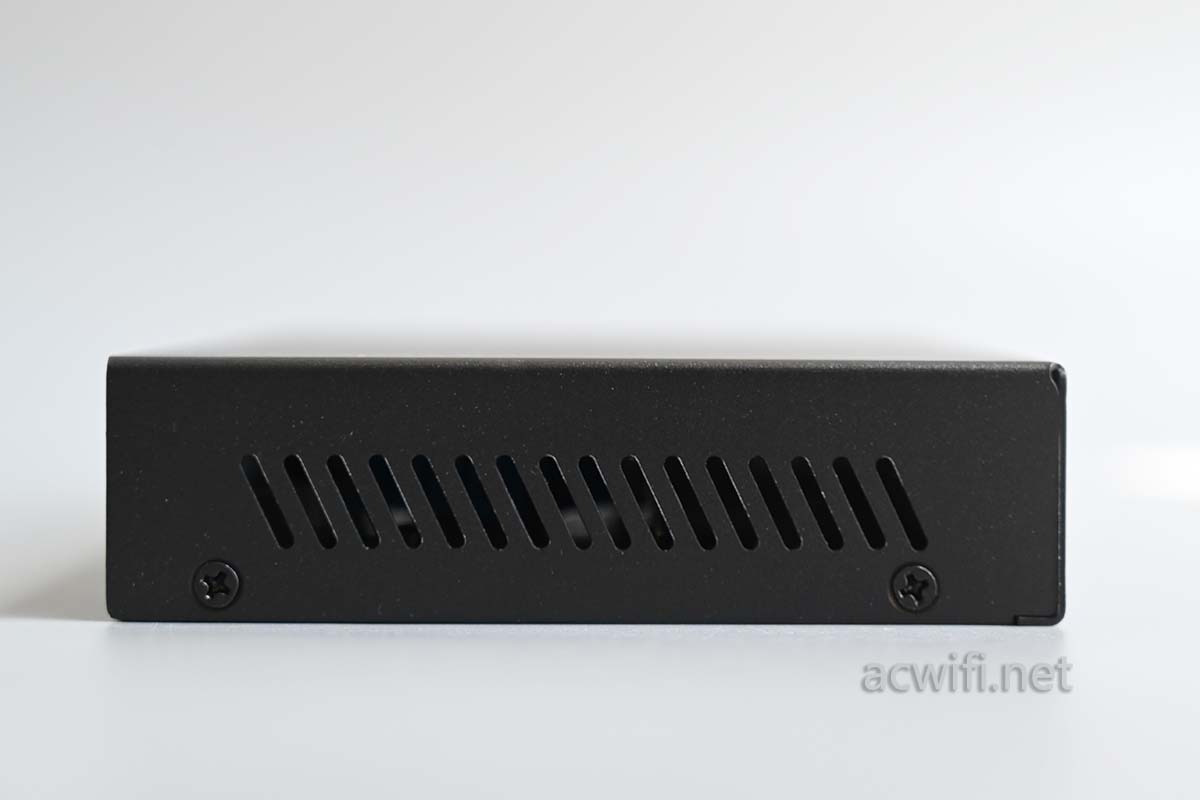

机身两侧散热孔：

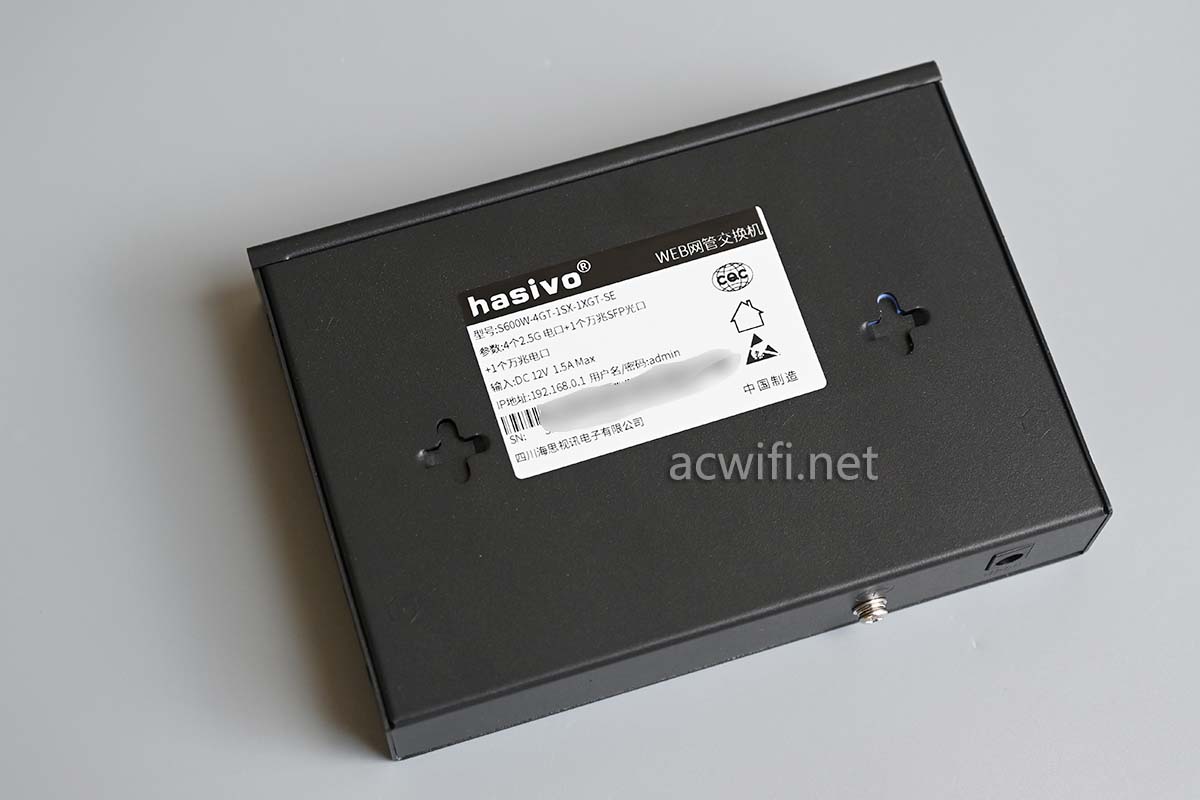

机身底部：

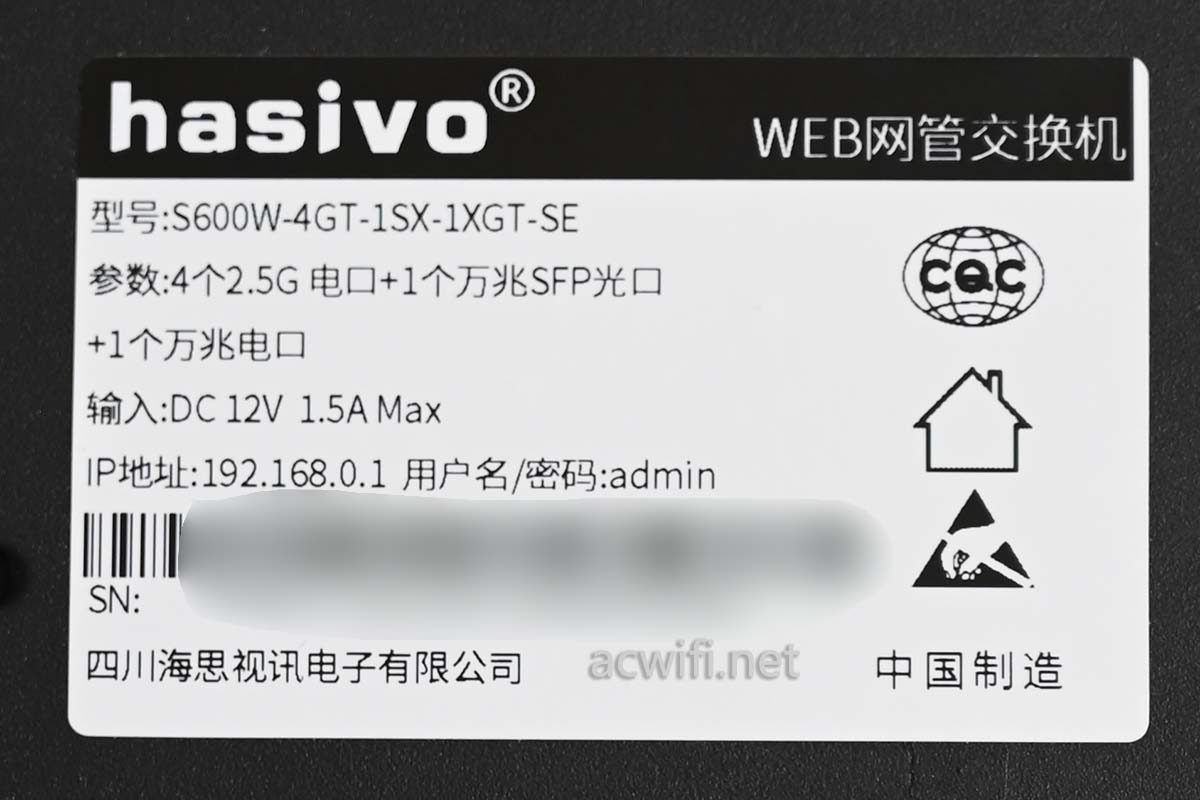

标签内容，型号：S600W-4GT-1SX-1XGT-SE，四川海思视讯电子有限公司。

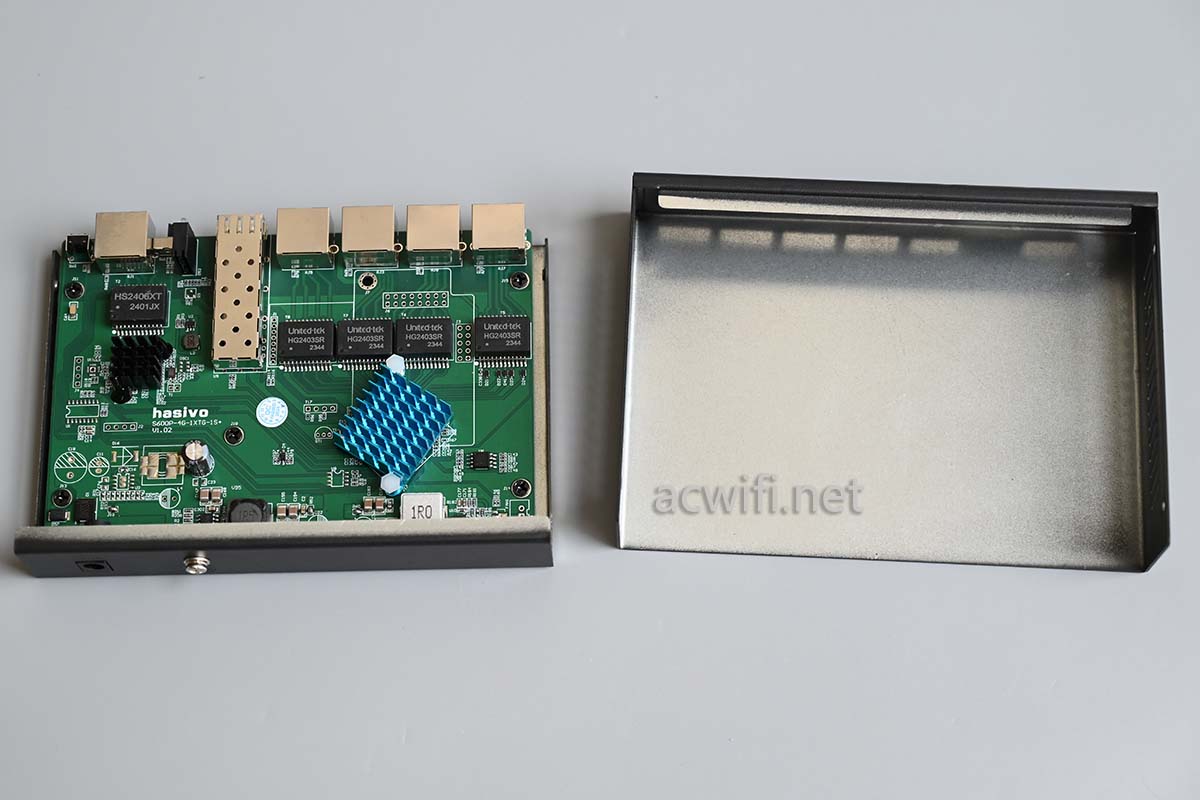

打开外壳：

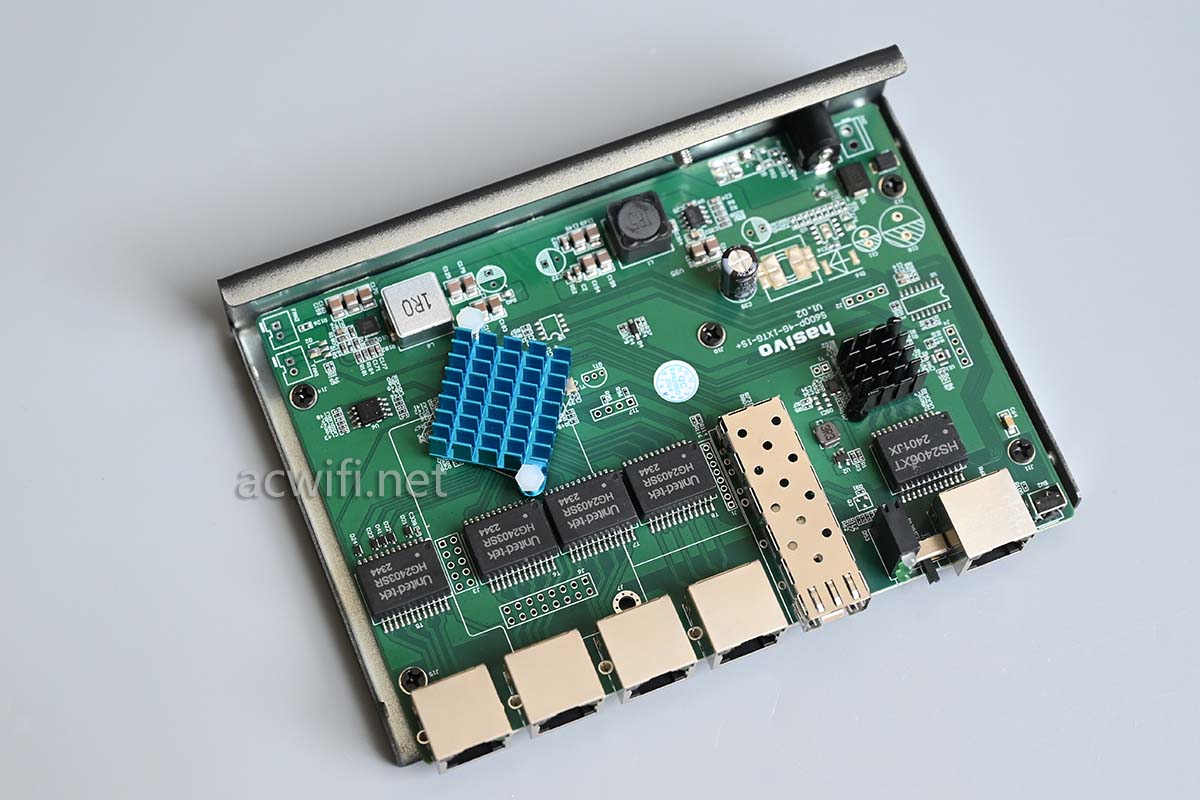

主板上一大一小的两片铝散热器；

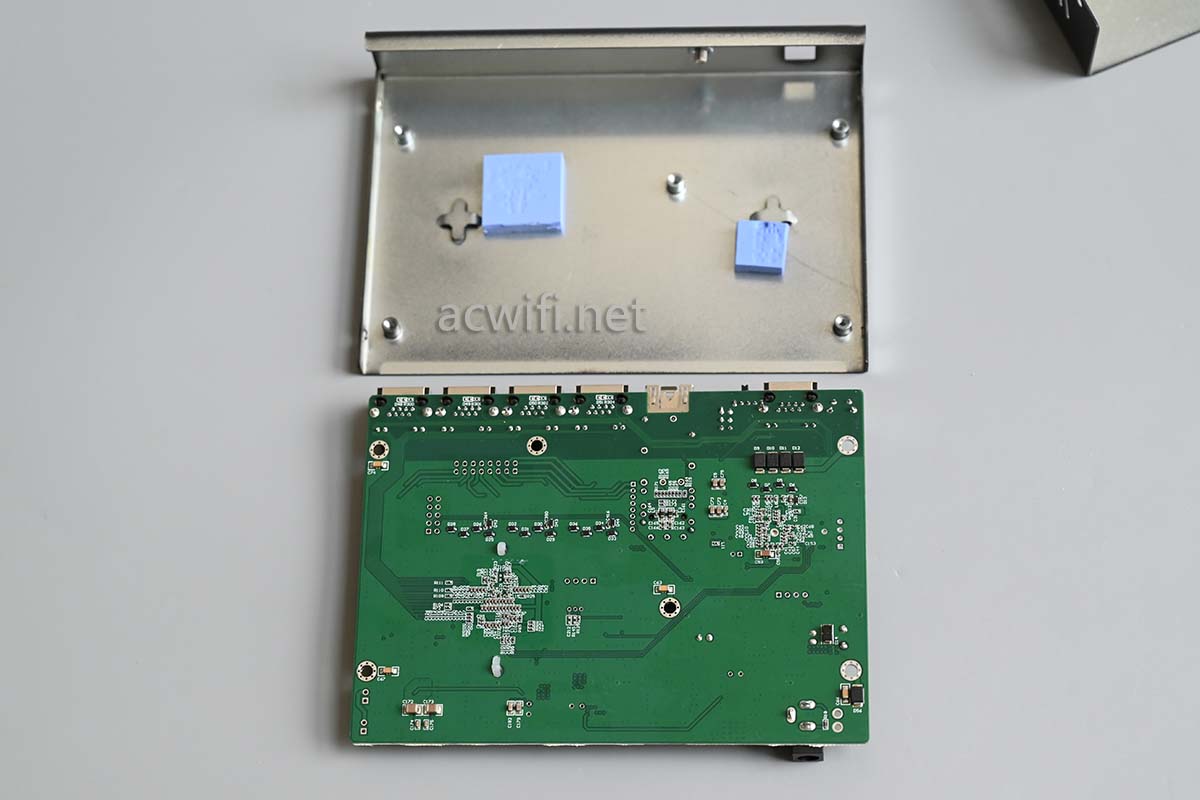

拆下主板并翻转背面：

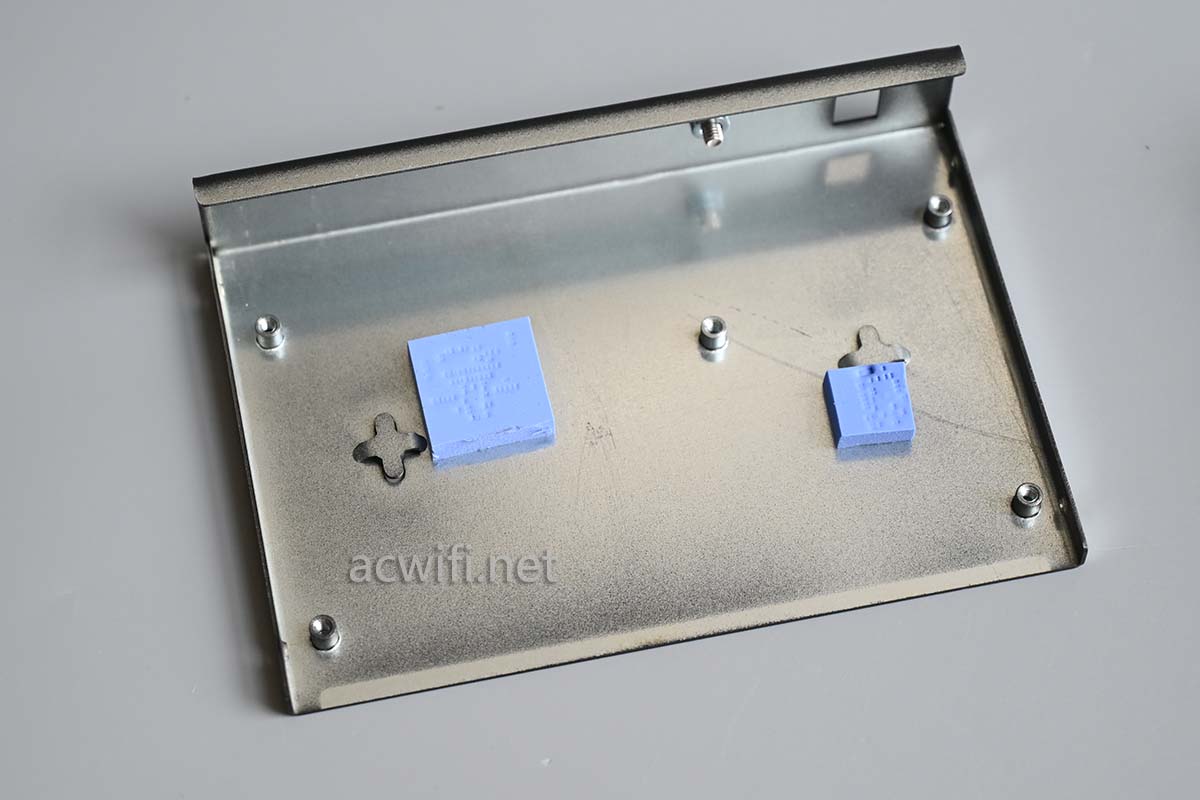

底部有两片导热硅脂垫片，分别贴在两个散热器的底部。

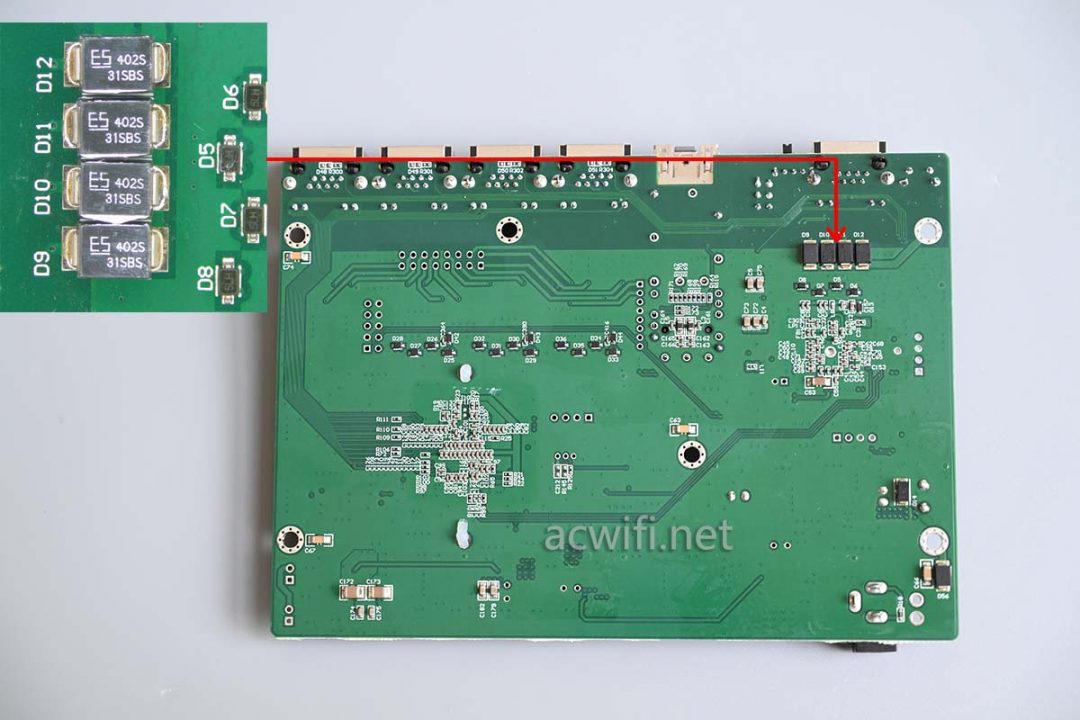

背面这里有几颗芯片， 是什么作用呢？ 位于10G网络变压器的背面：

回到主板正面，准备取下两个散热器：

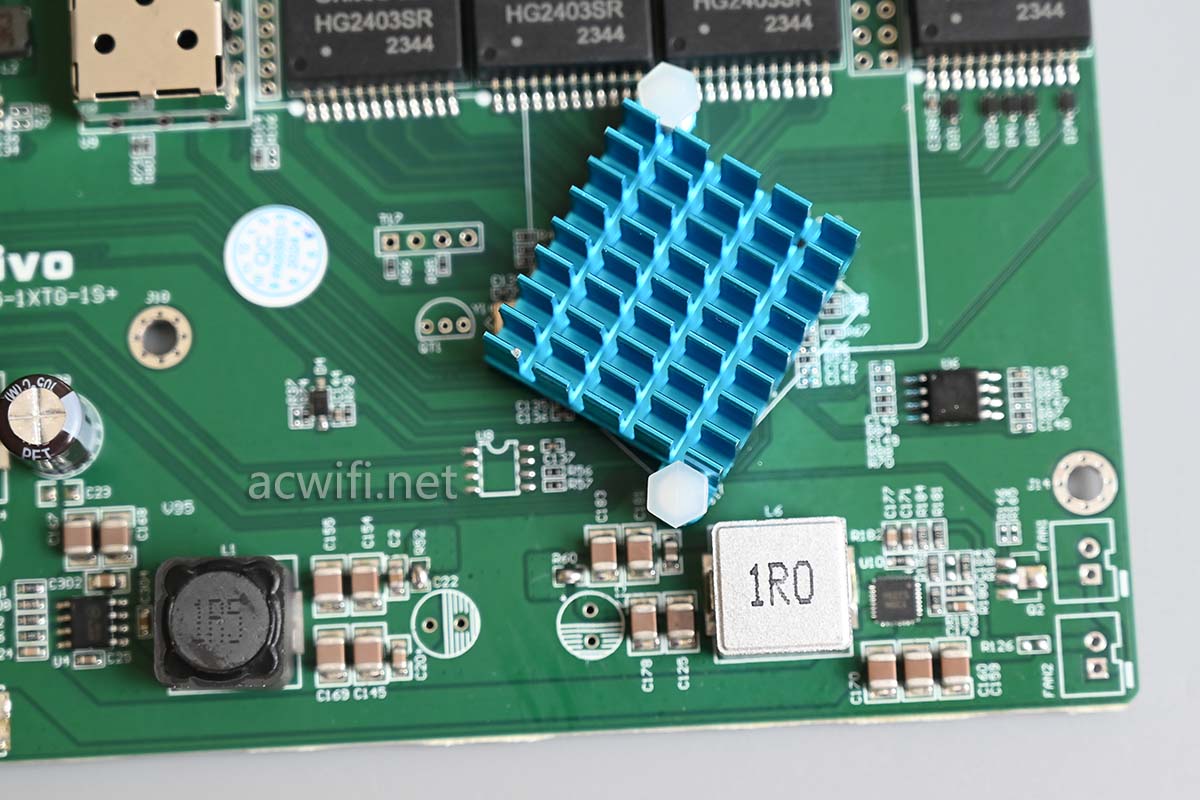

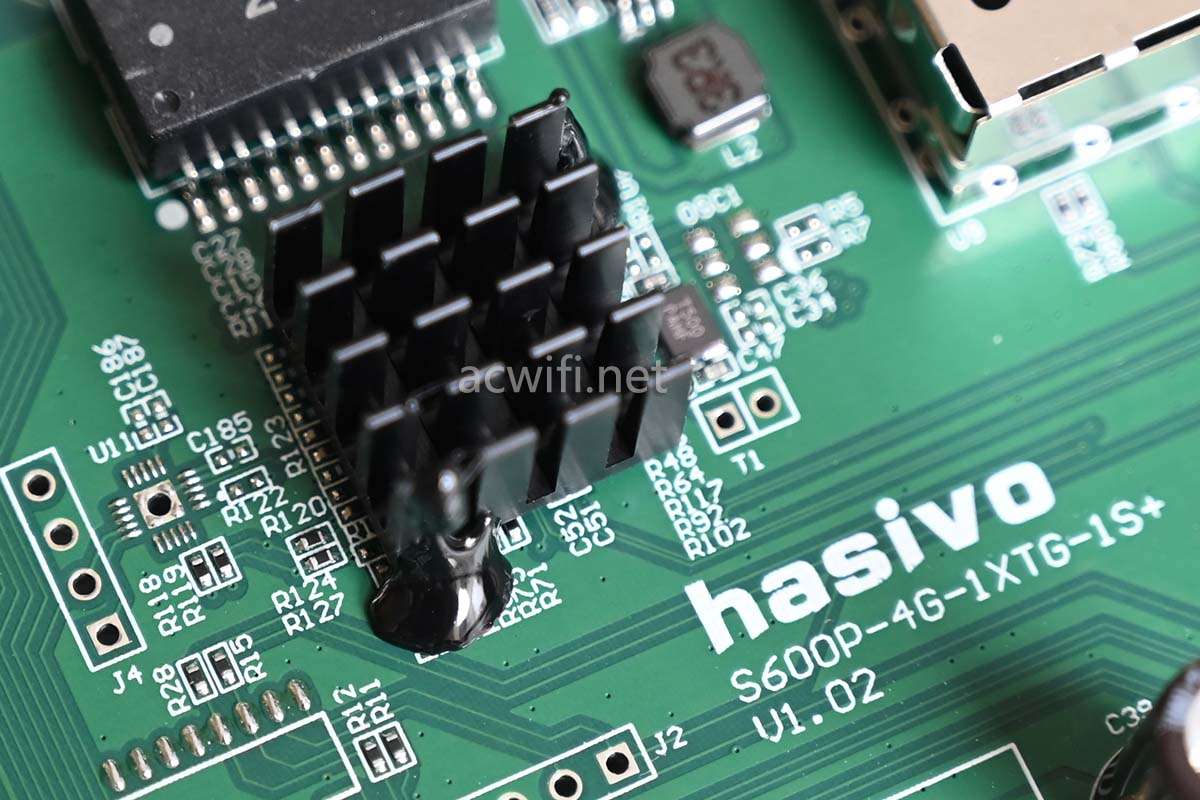

黑色的小散热的对角点了两滴黑色的硅像胶用来做固定：

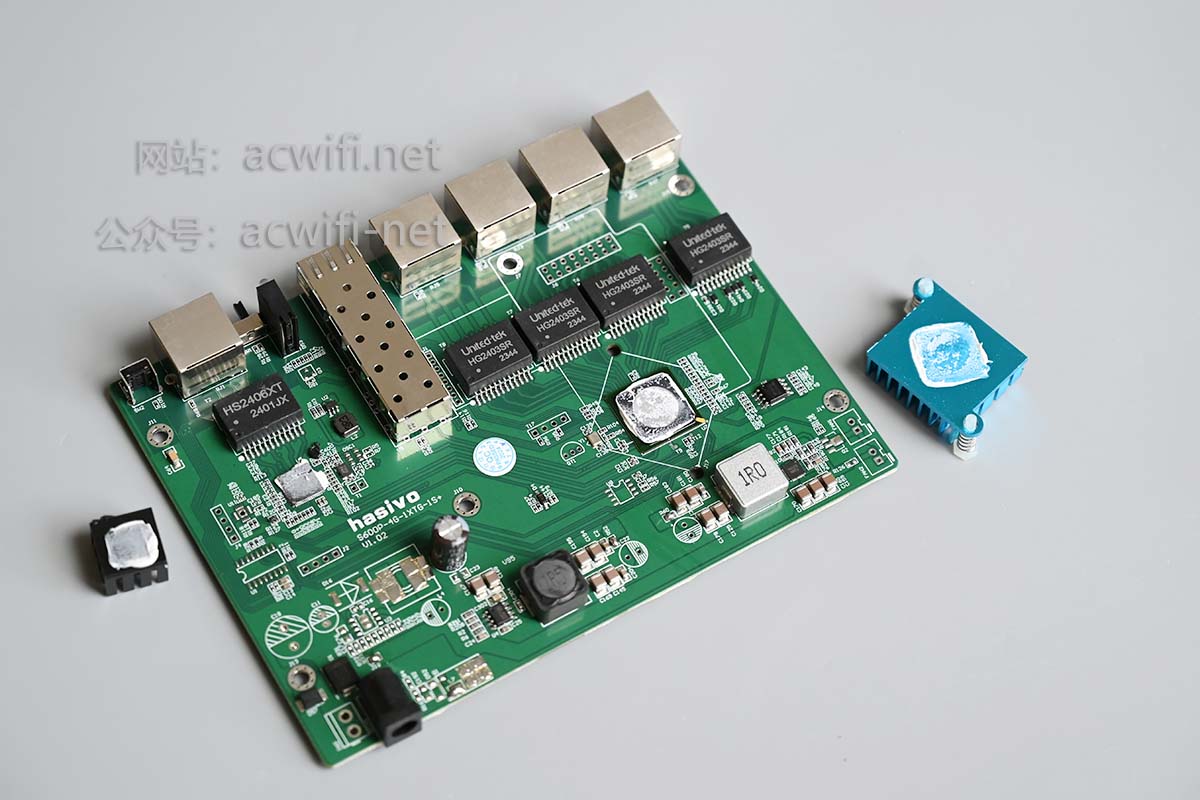

取下来：

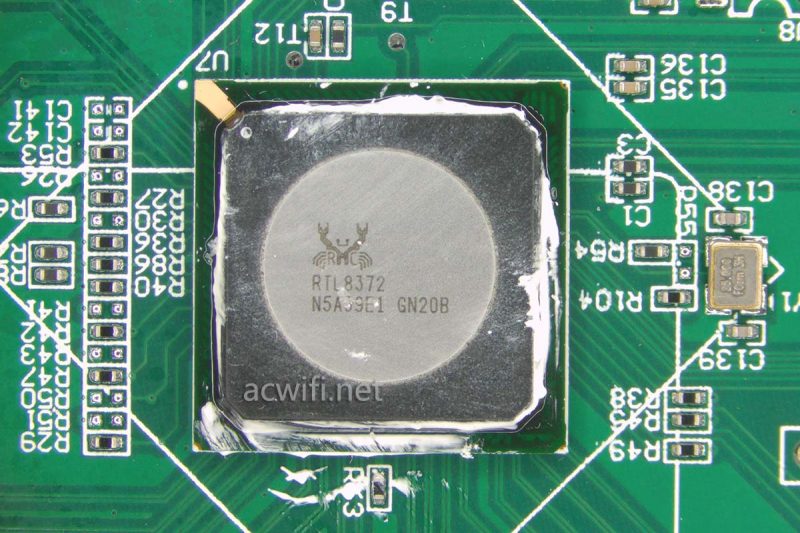

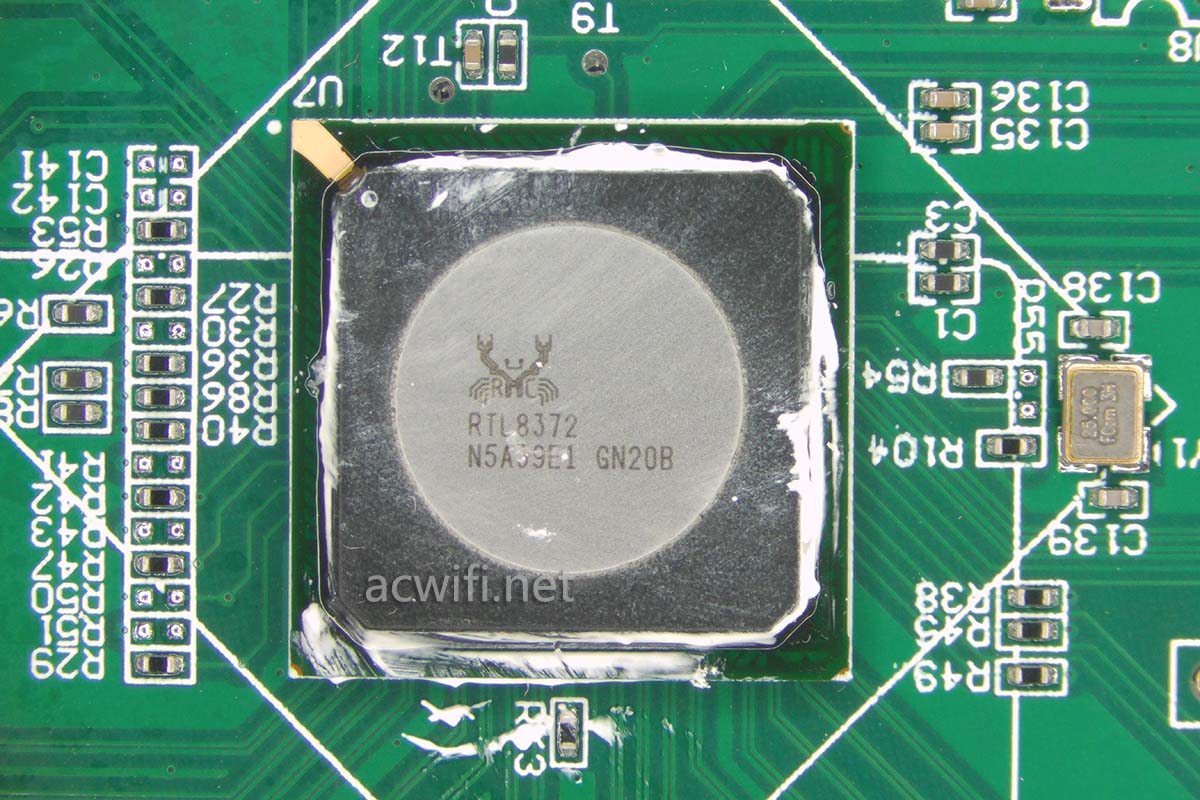

海思视讯S600W-4GT-1SX-1XGT-SE用的交换机芯片是RTL8372：

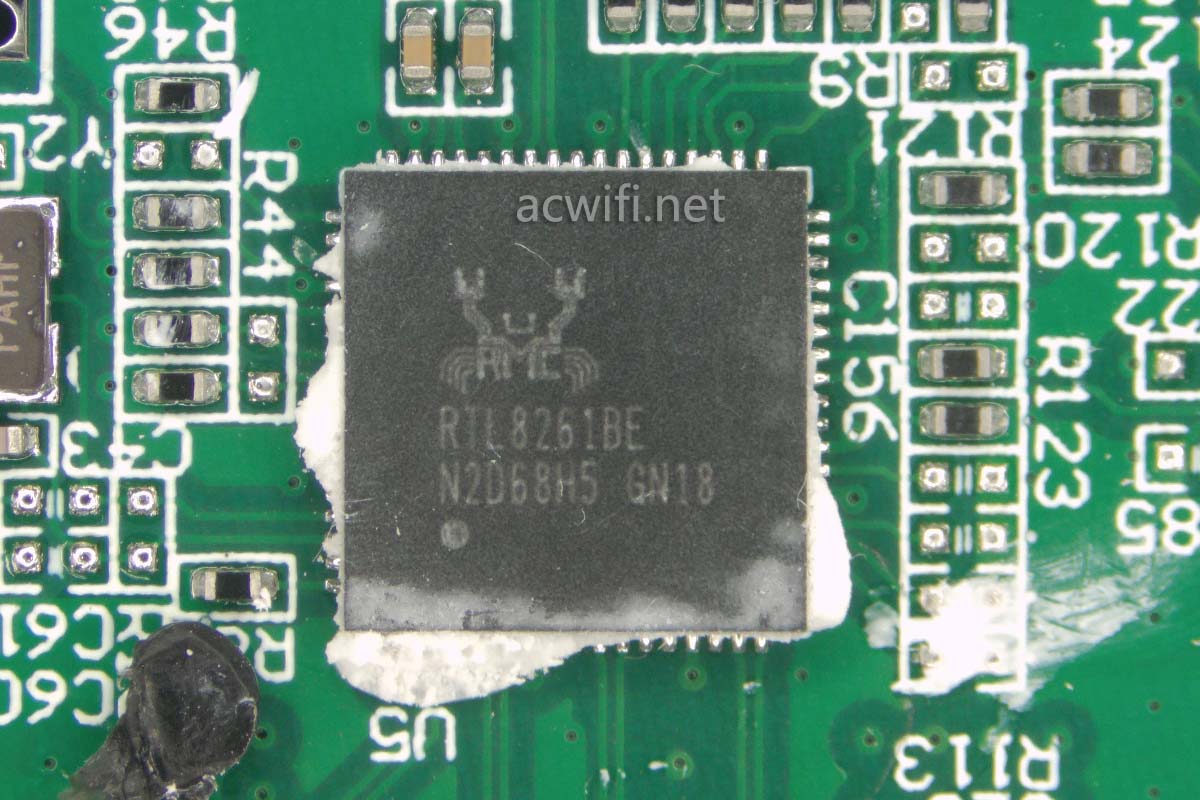

10G PHY芯片是这颗RTL8261BE:

RTL8261BE和RTL8261N有什么差别吗？我不知道呢。

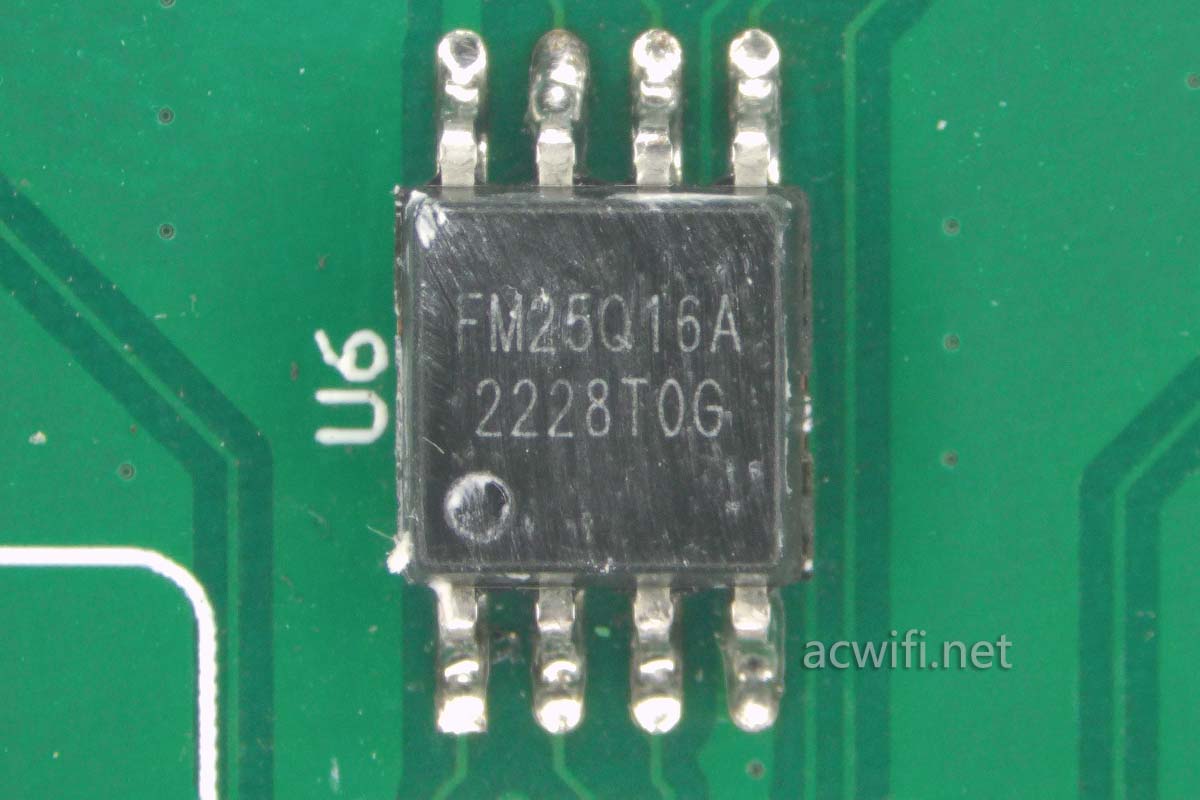

闪存芯片是FM25Q16A，容量2MB：

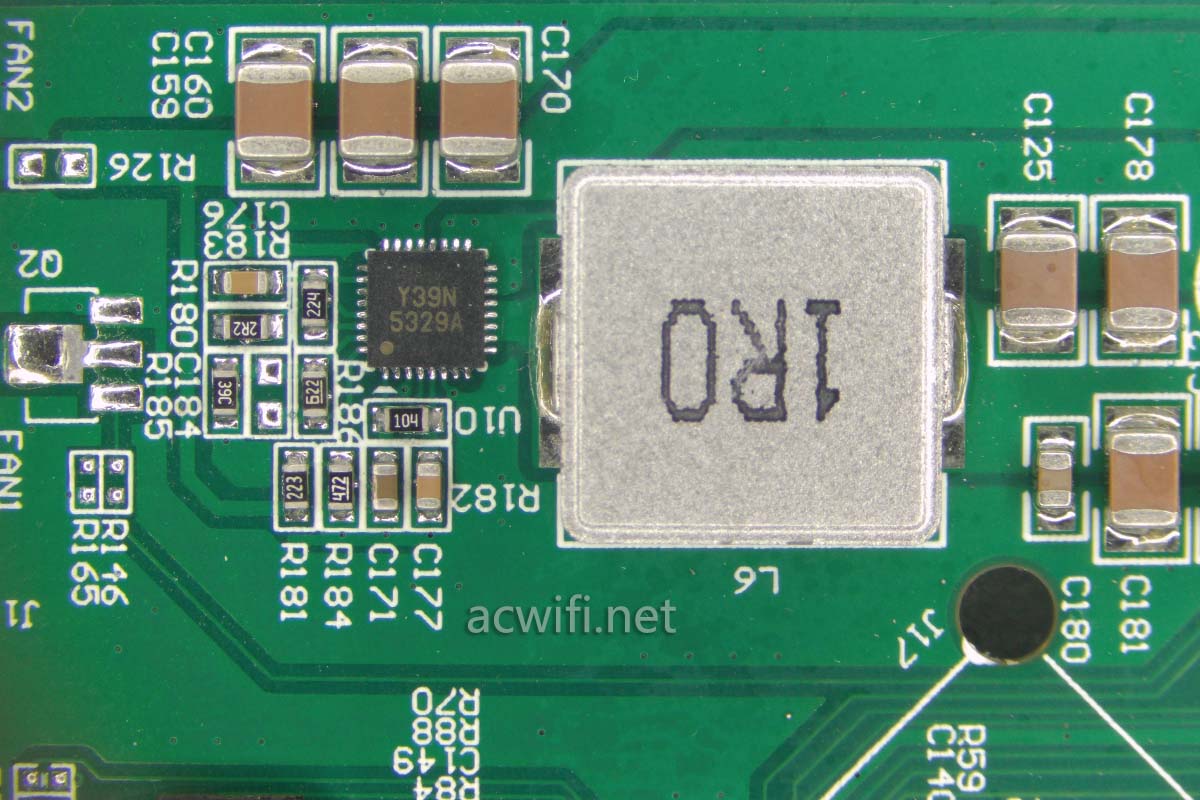

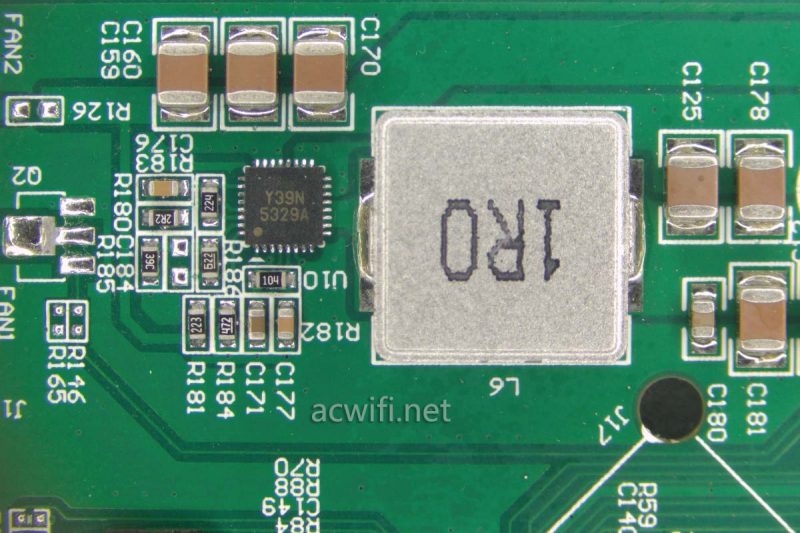

某一电路放大图：

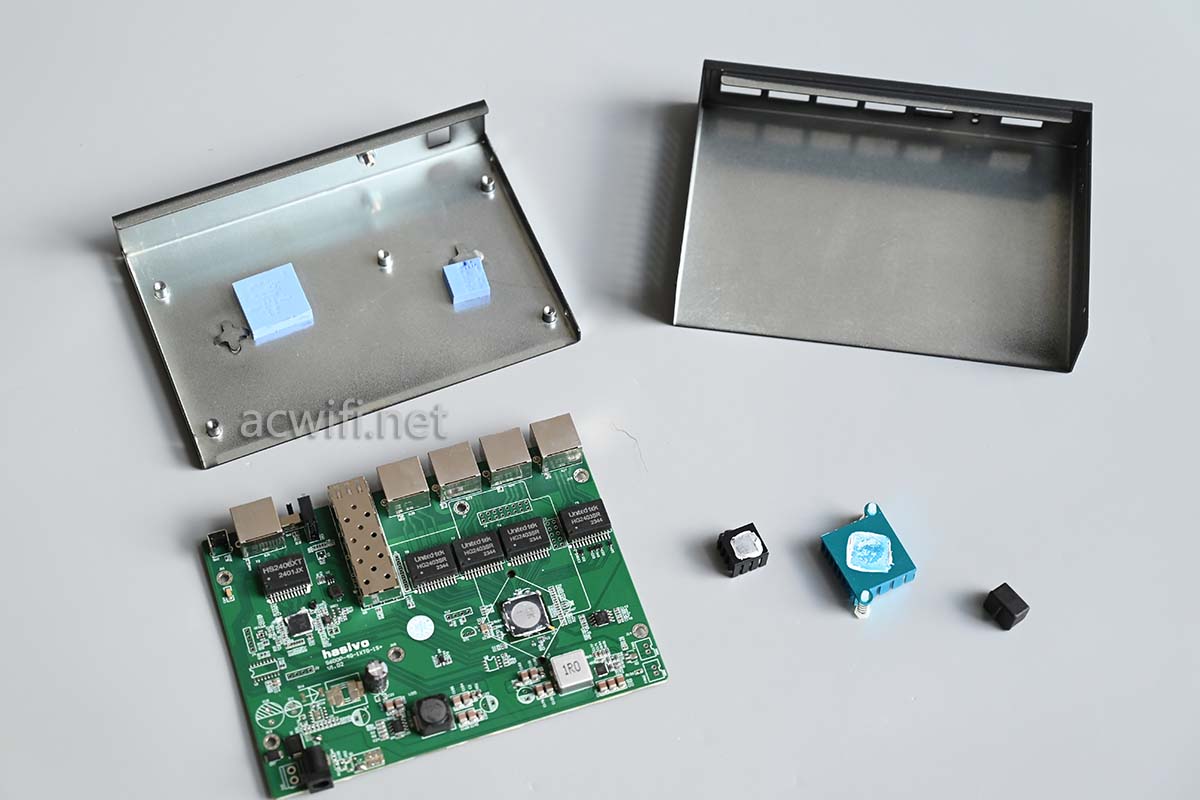

其它 没啥好看了。拆完：

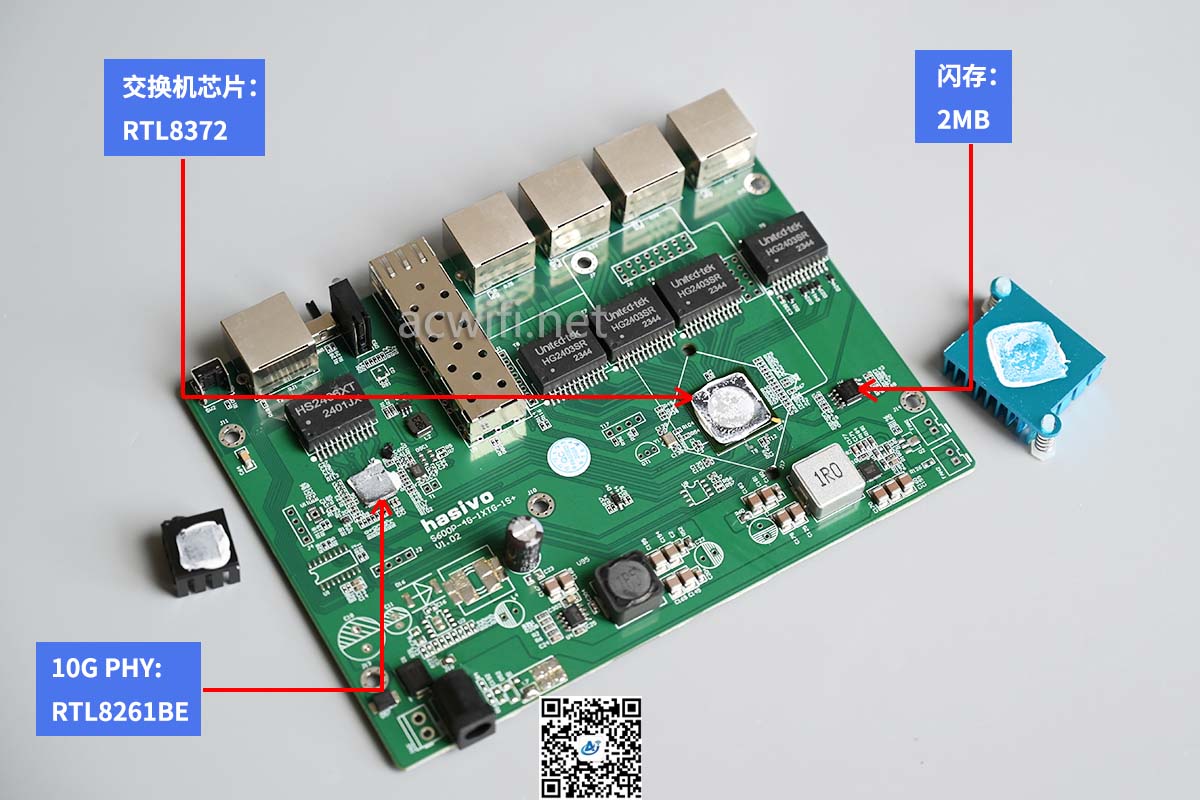

海思视讯2.5G交换机S600W-4GT-1SX-1XGT-SE的所有芯片型号汇总如下图：

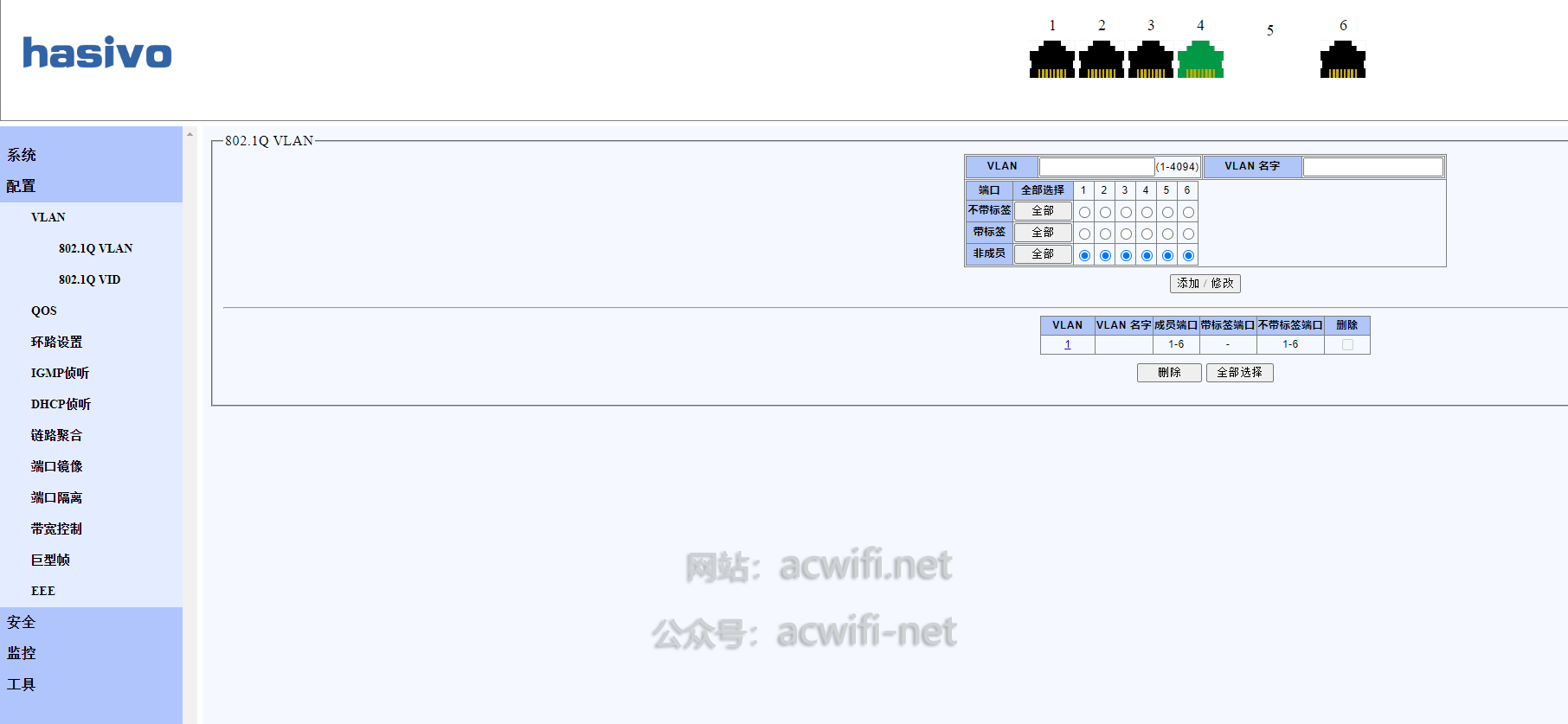

网管WEB：

这台带一个10G电口的交换机是我的刚需，接测试仪的光口使用，以便输出不同种类的网口。

这款交换机的售价是399元，偶尔会有满300-40的活动，与“小米万兆路由”相差60元。

适合对10G电口有需求的朋友。否则不必买这款。
