中兴巡天BE5100Pro+拆机评测 最便宜的双2.5G口Wi-Fi 7

一、拆机

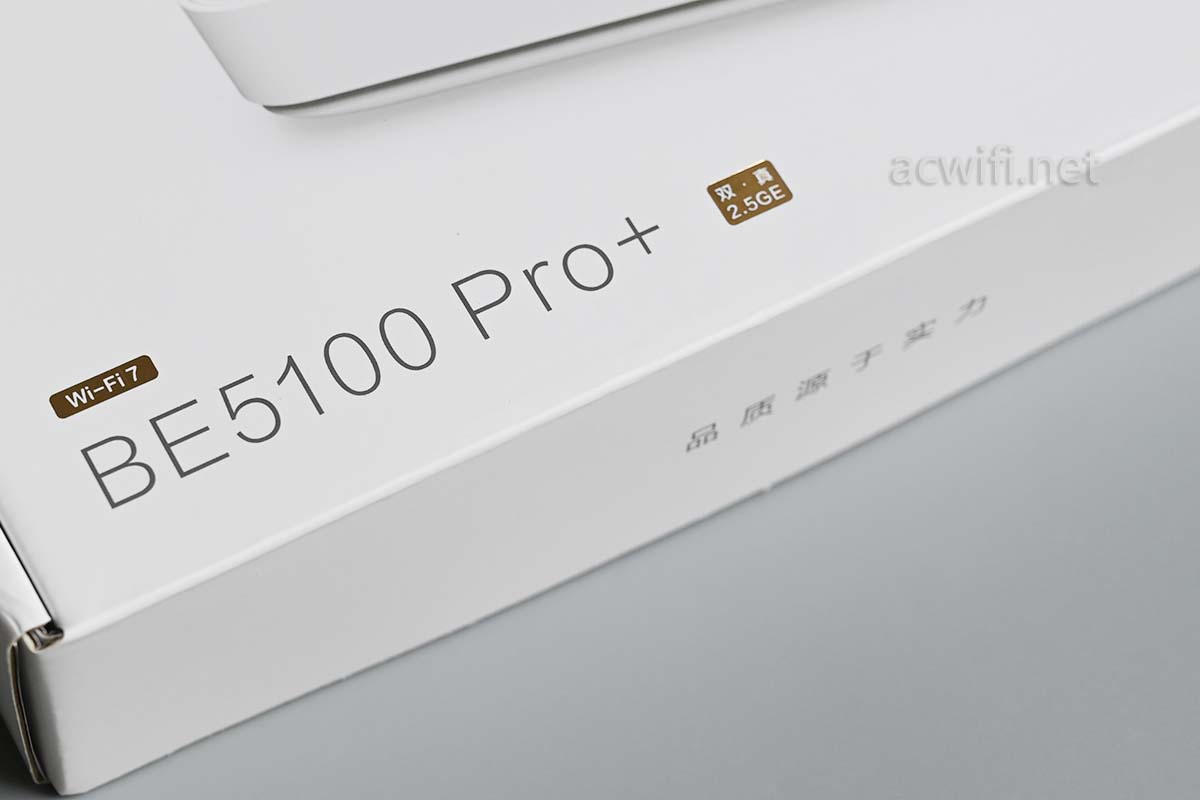

中兴巡天BE5100Pro+的外包装如下：

中兴BE5100Pro+是双2.5G网口版本：

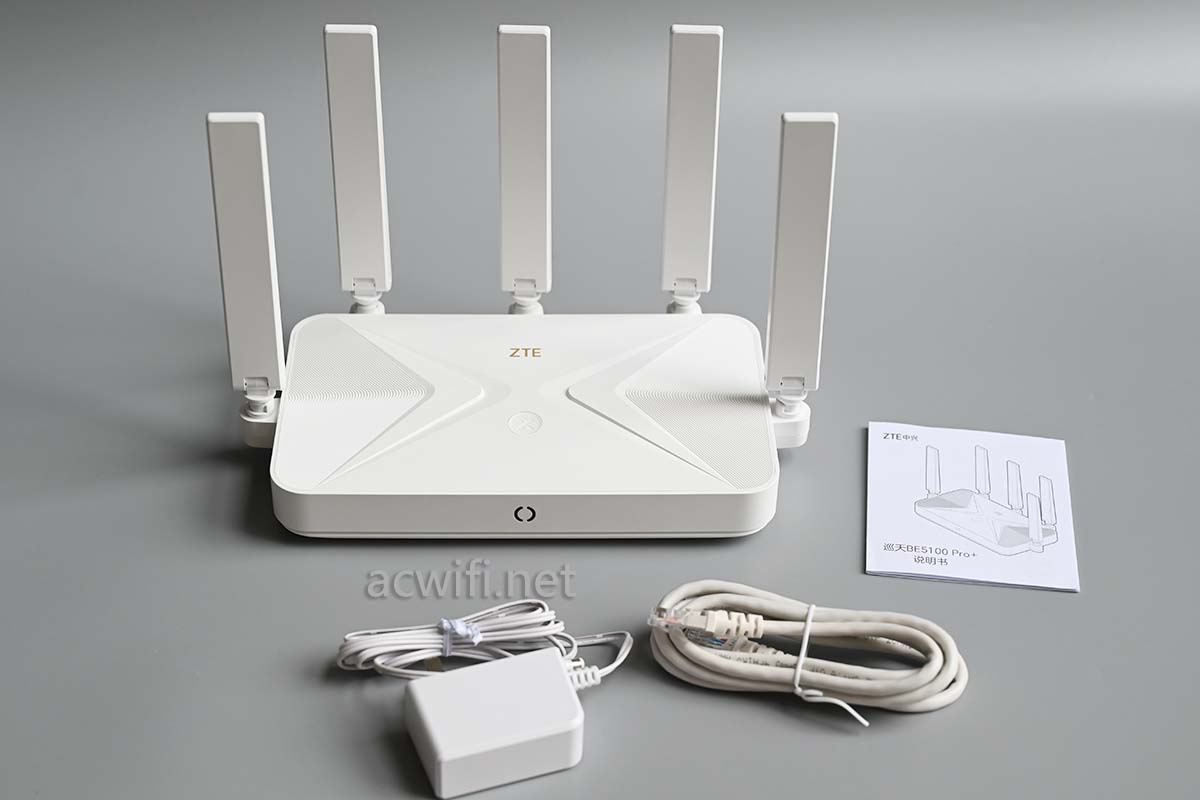

机身和配件：

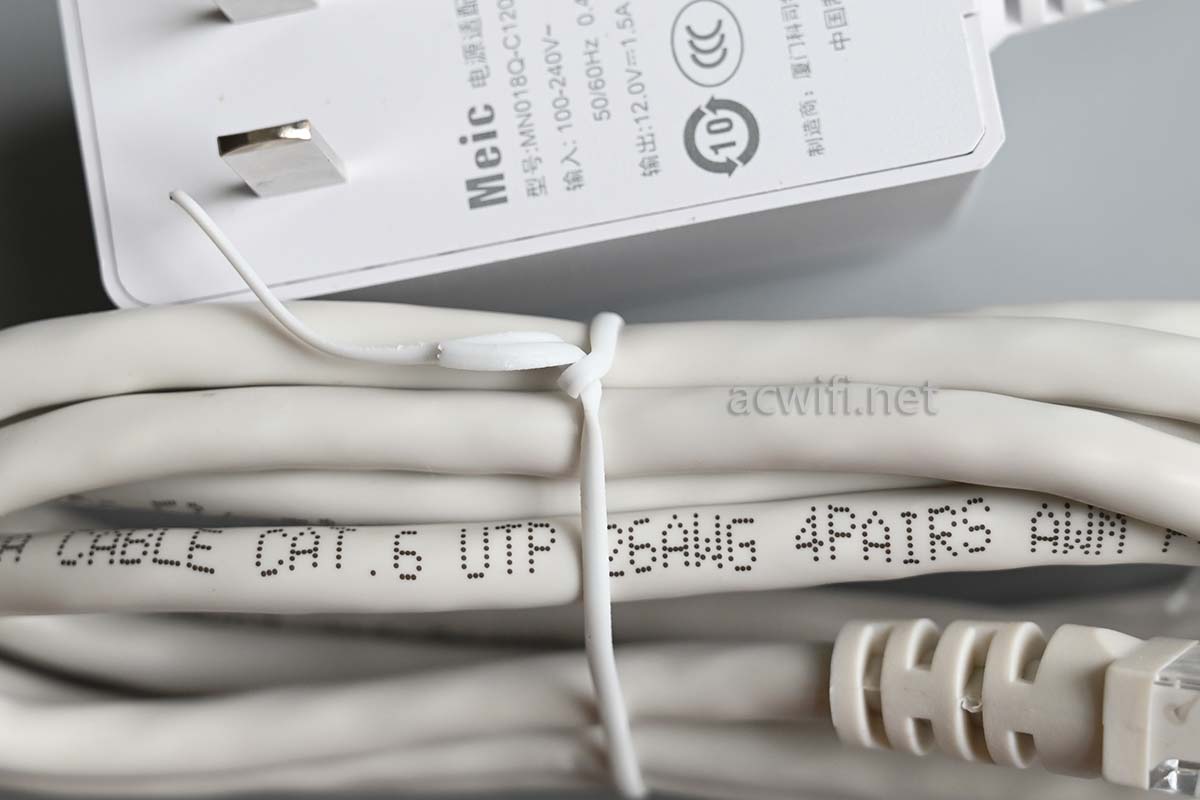

附送的网线是6类：

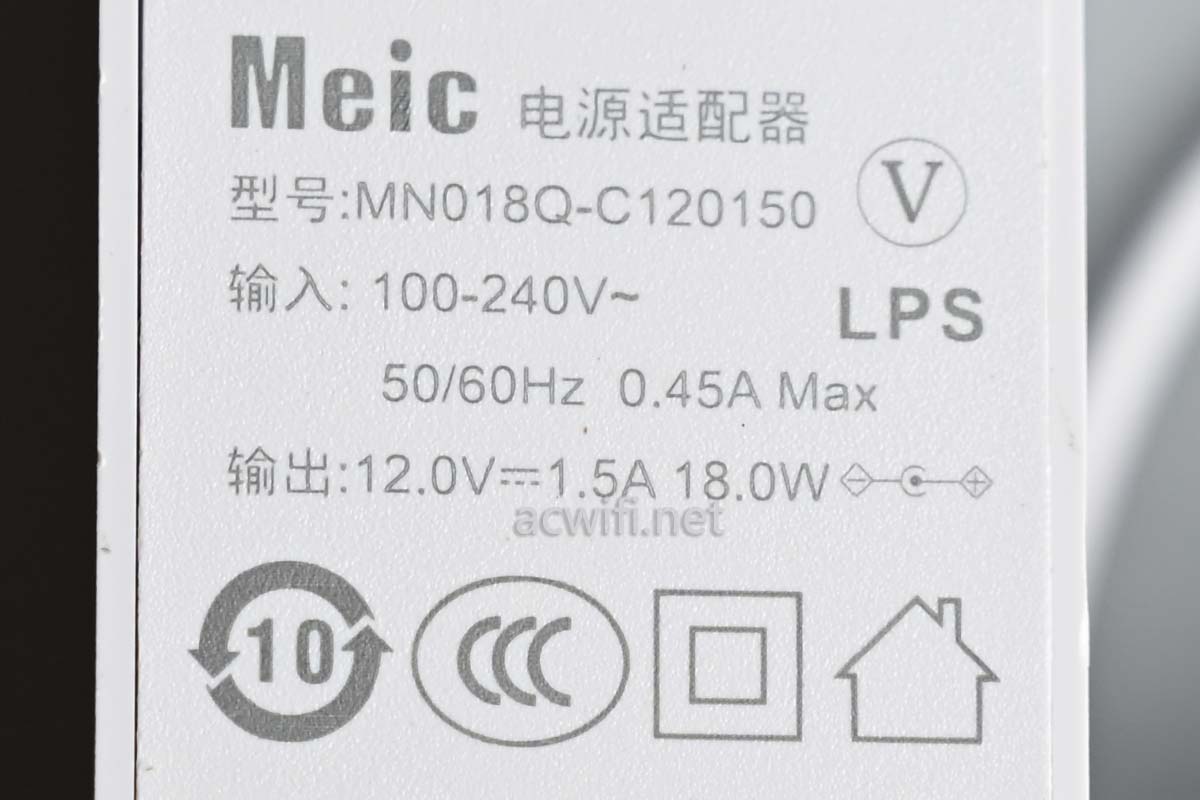

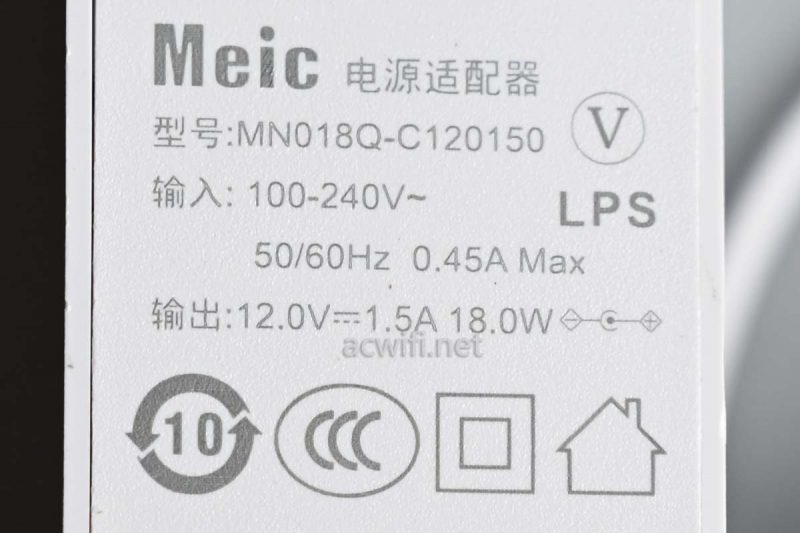

电源输出规格是12发/1.5A，实测接入WAN口联网后的待机功率是5.2W，再插入2.5G网口后待机功率为6W。

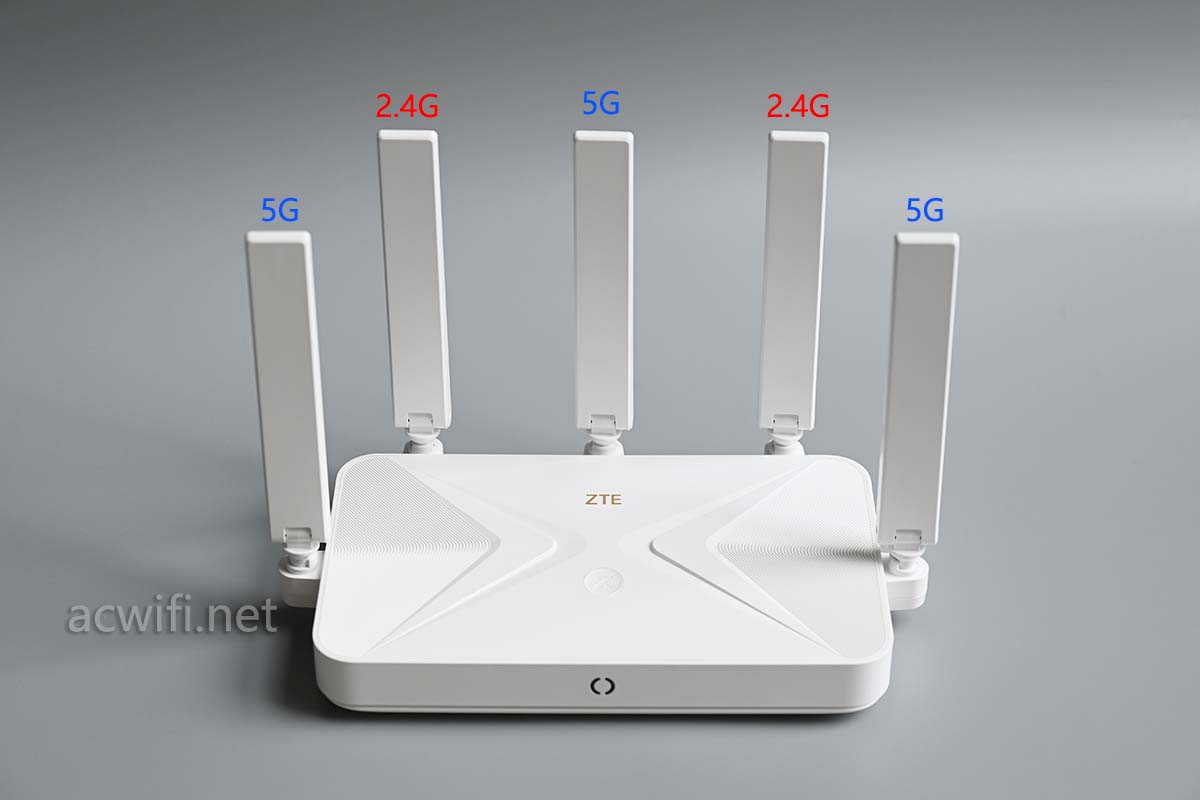

外置五根天线的频段布局：

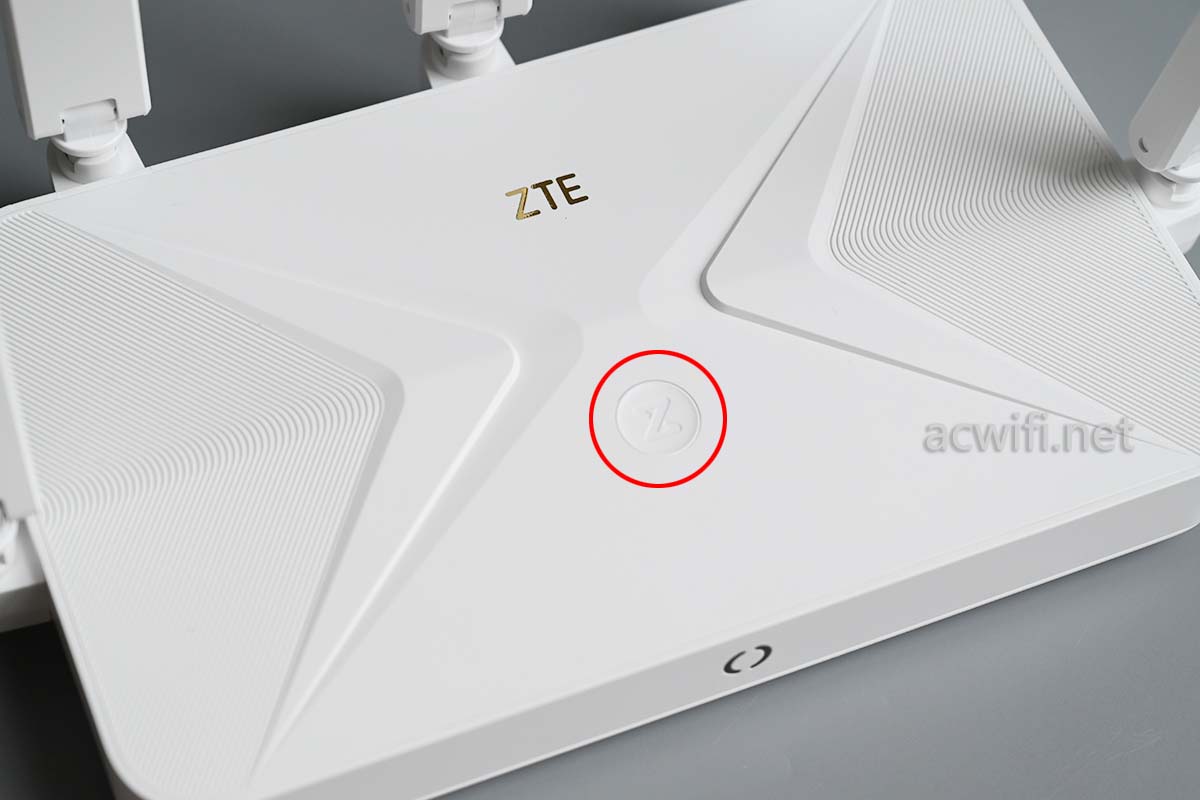

顶身顶盖上红圈的位置是MESH组网用的实体键：

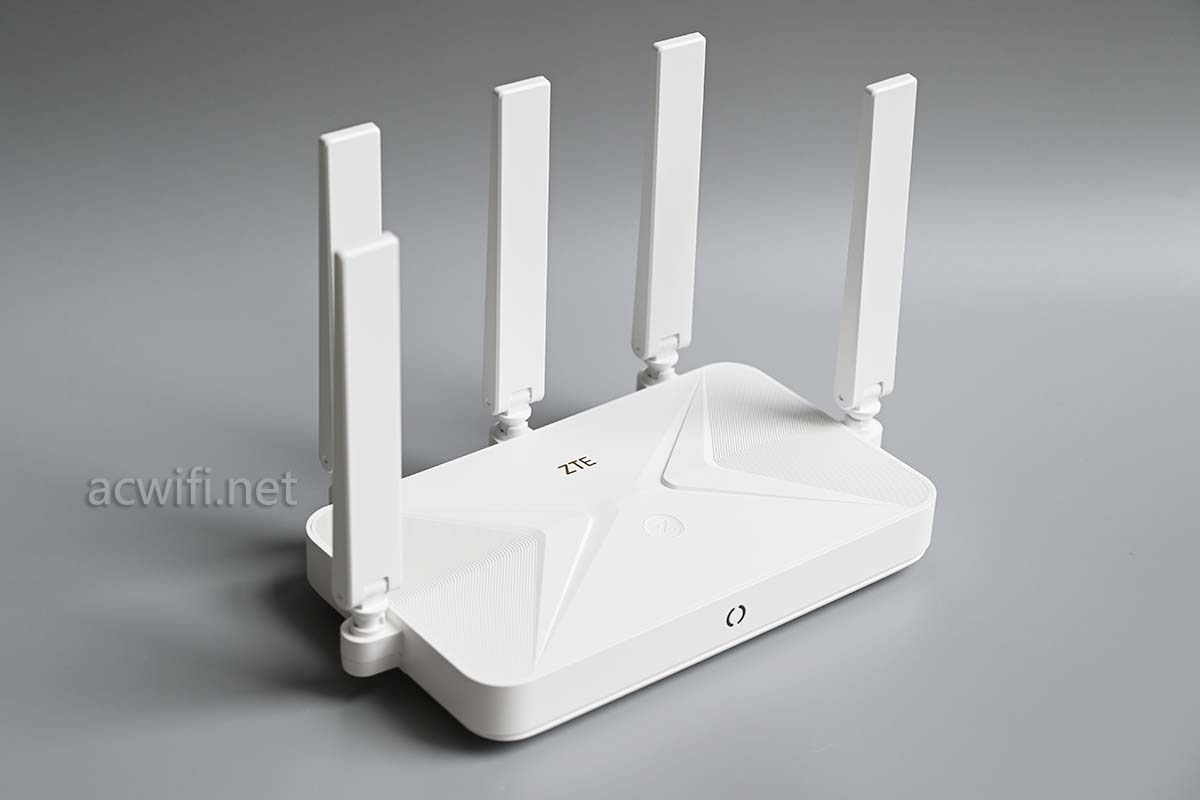

侧面角度：

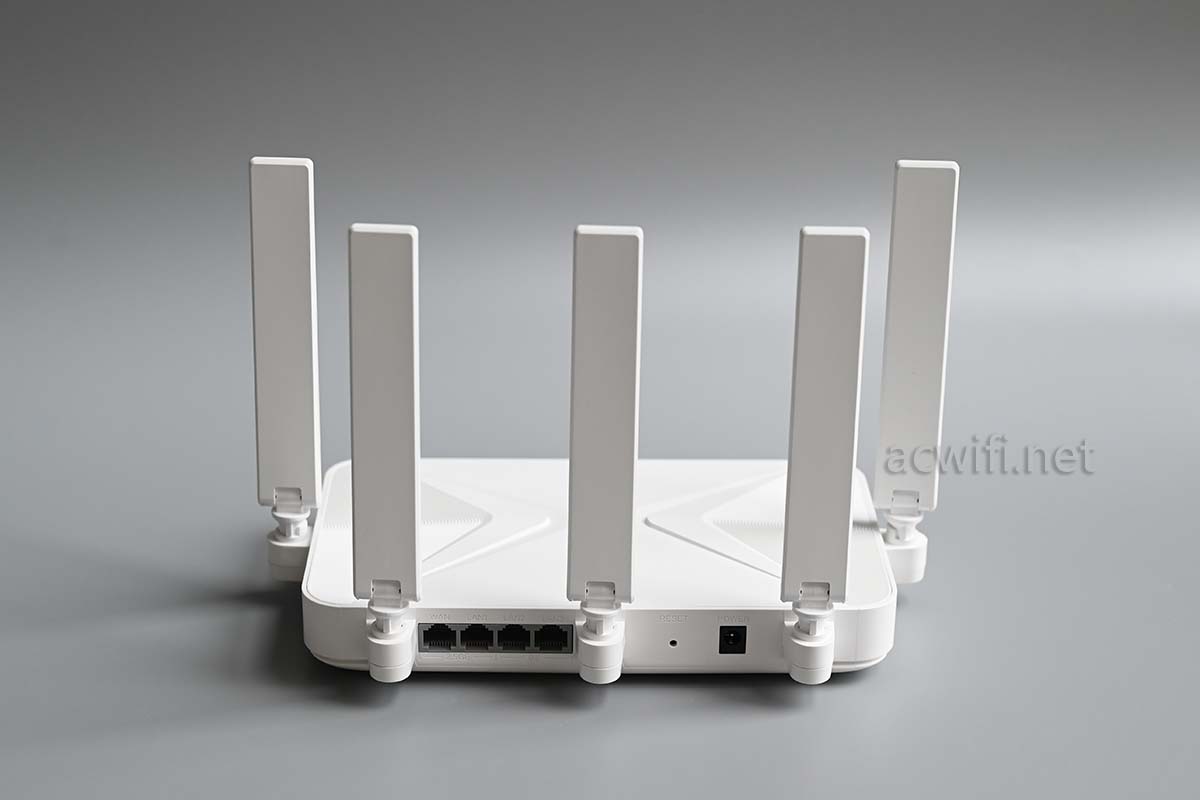

背面：

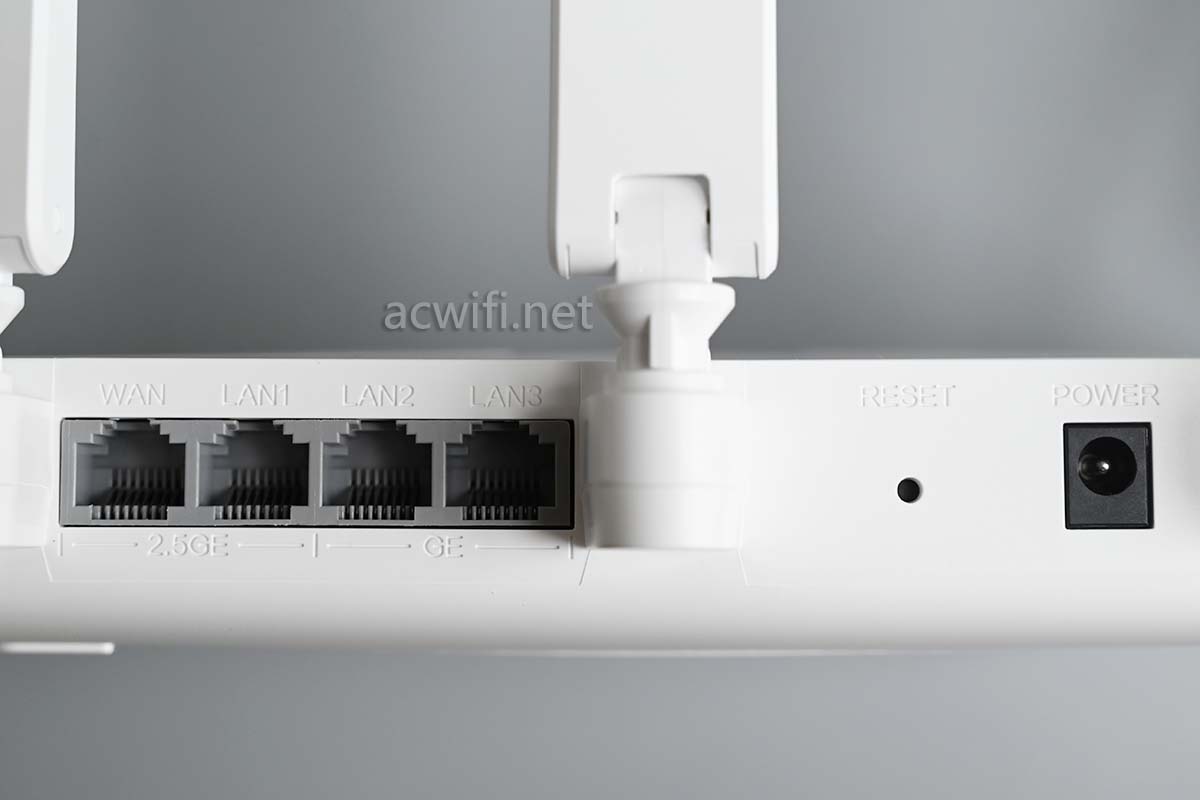

背面的接口：

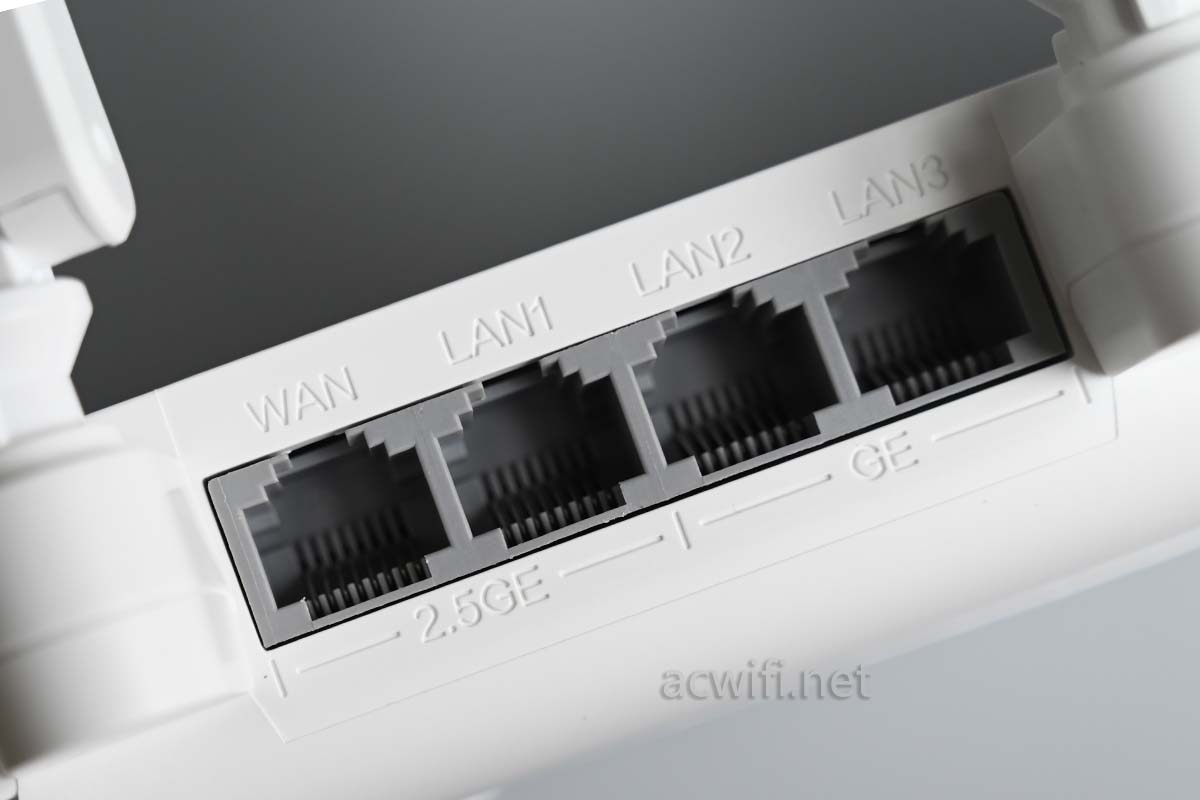

两个2.5G网口，两个千兆网口：

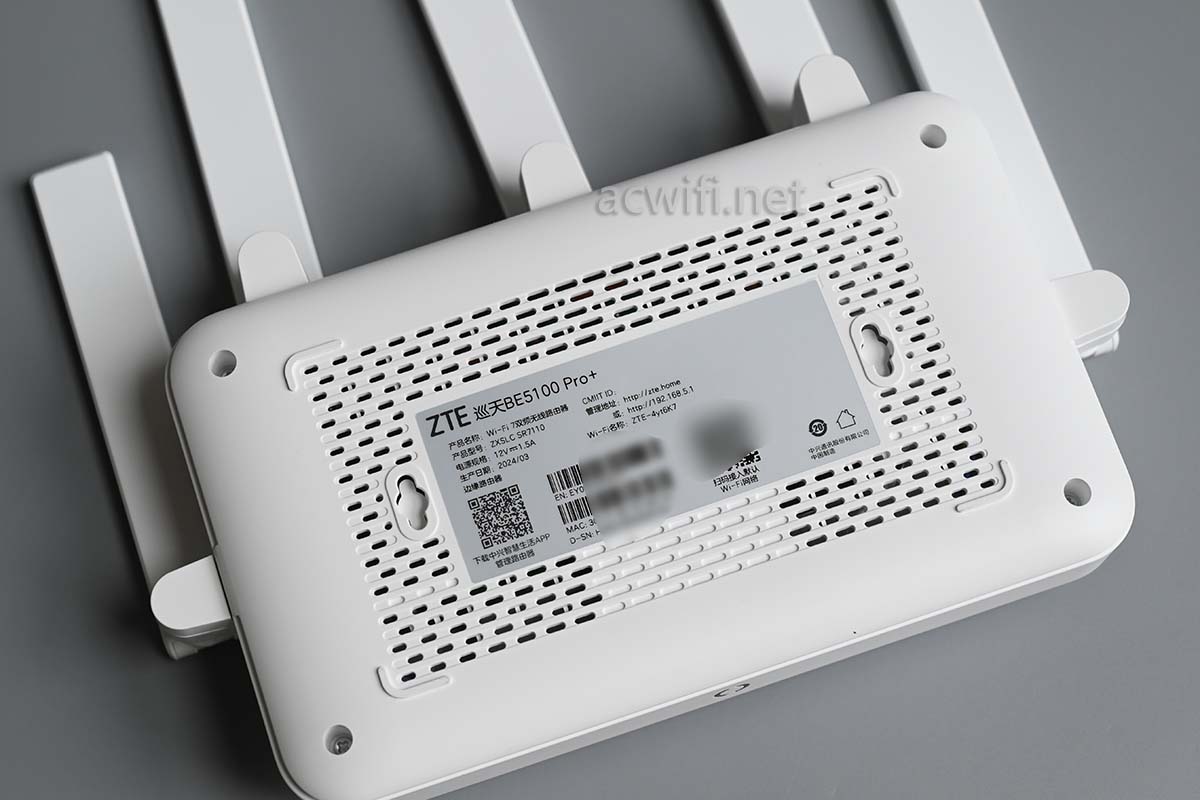

机身底部：

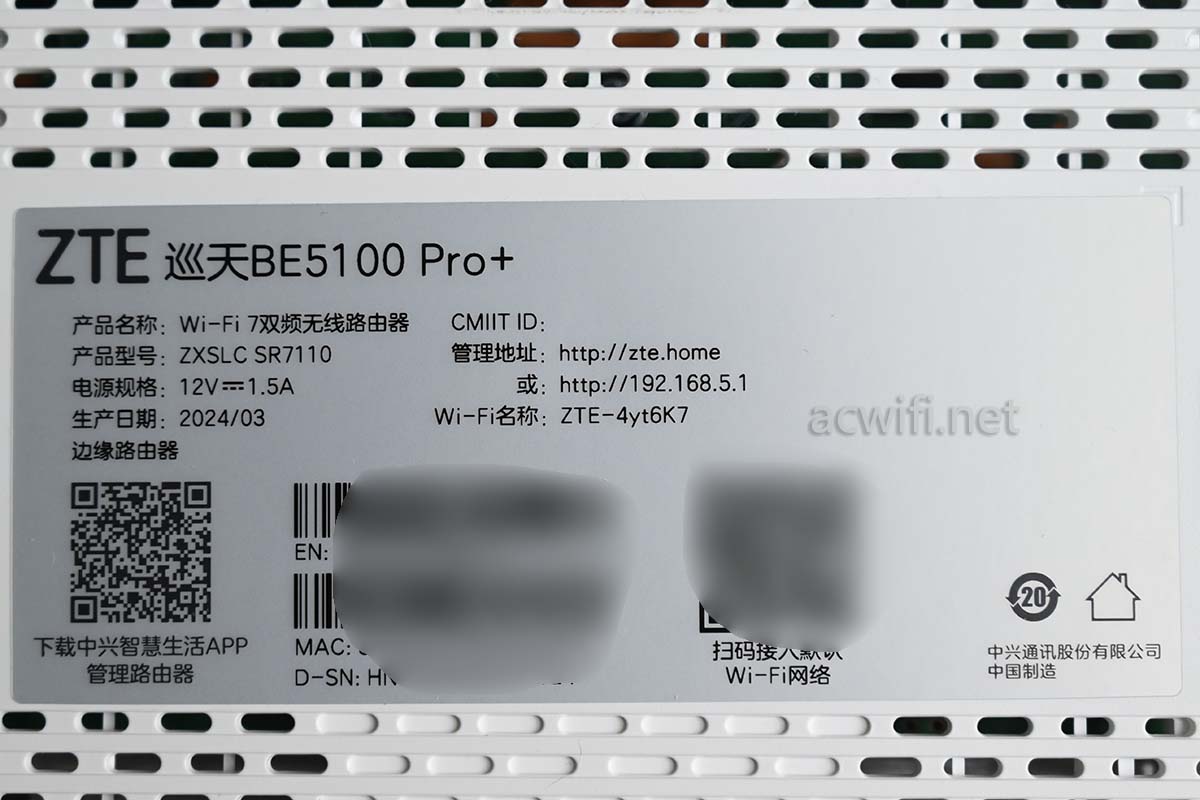

标签内容：

产品名称：Wi-Fi 7双频无线路由器；产品型号：ZXSLC SR7110。

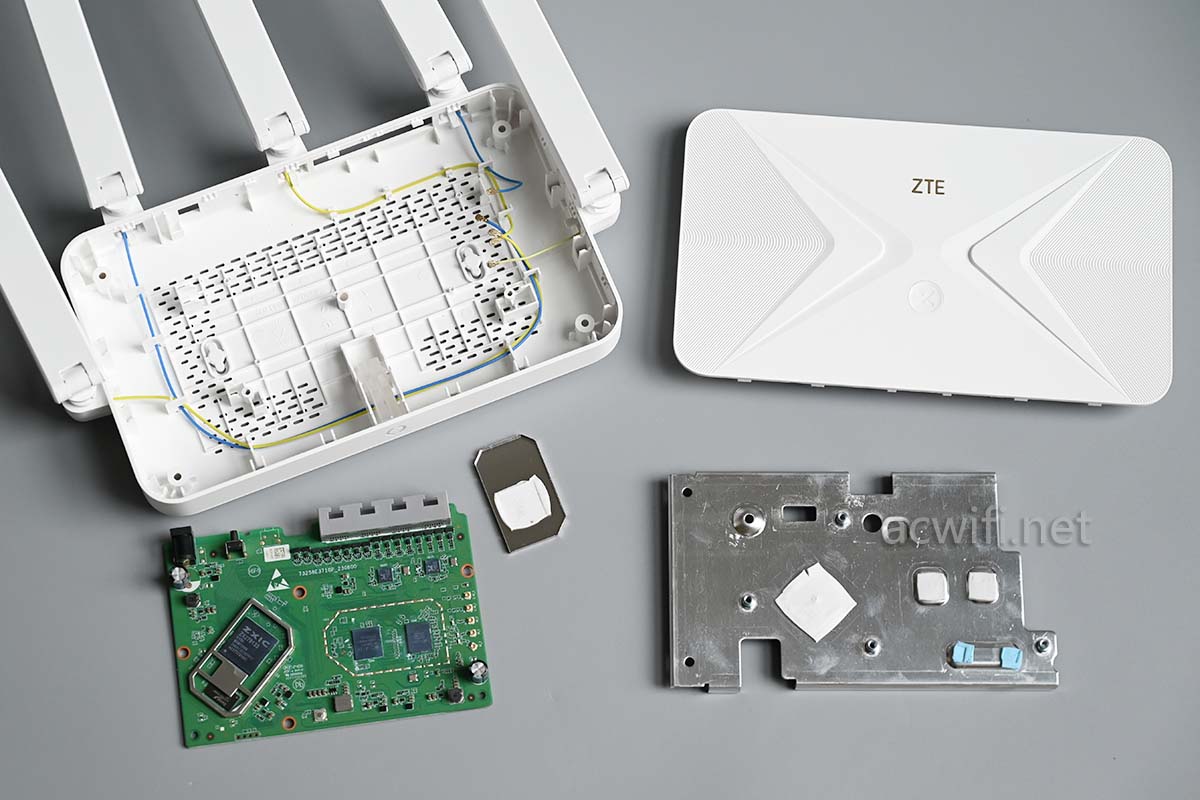

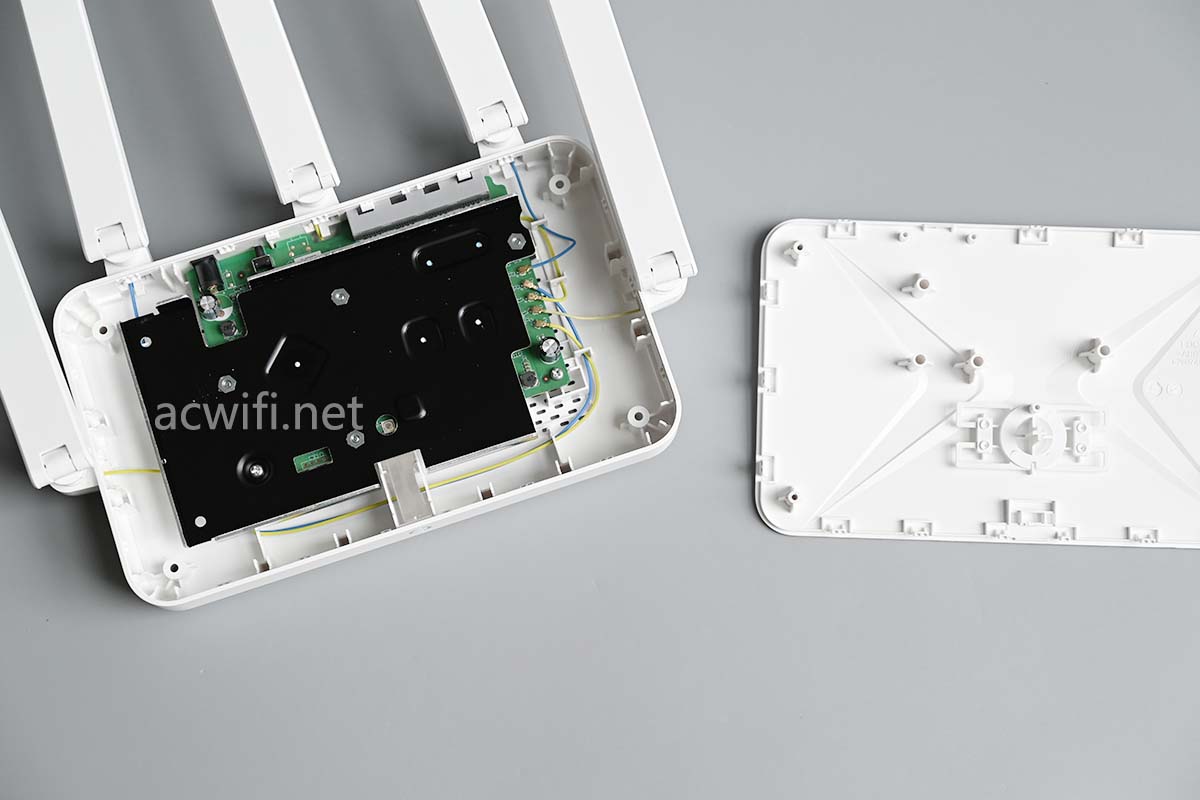

拆开外壳：

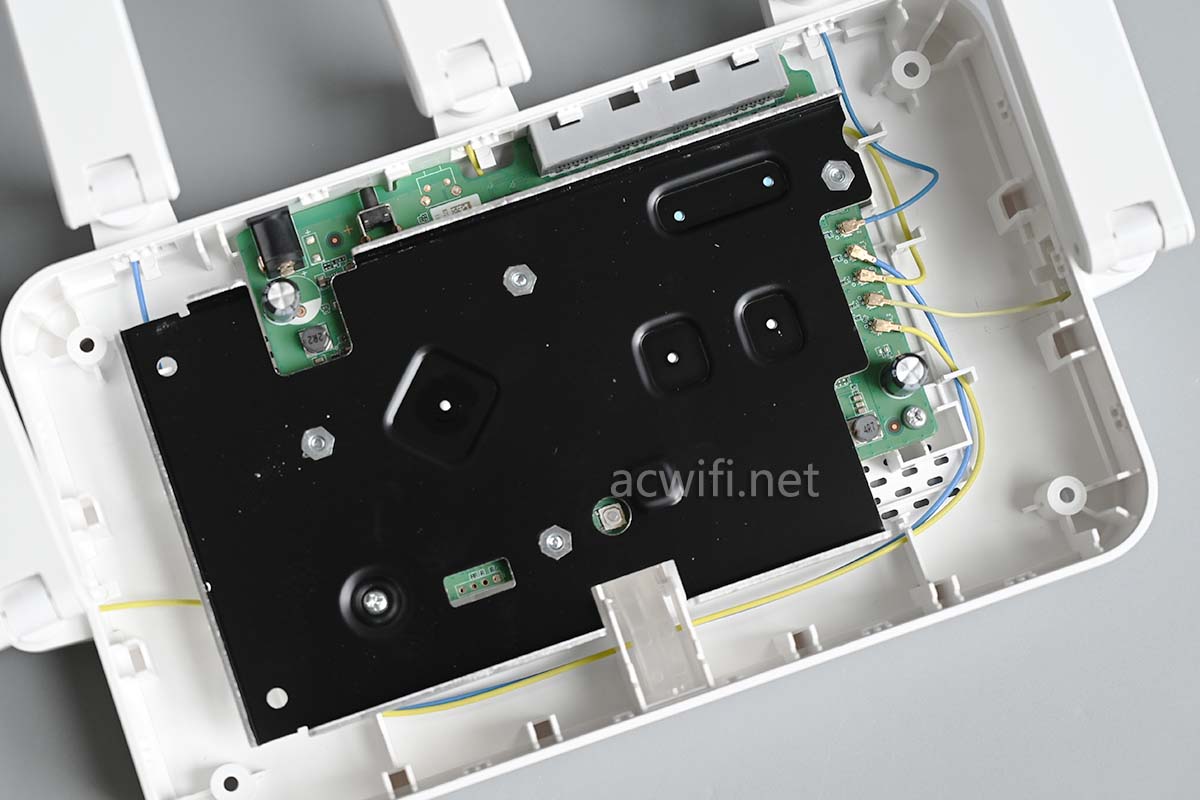

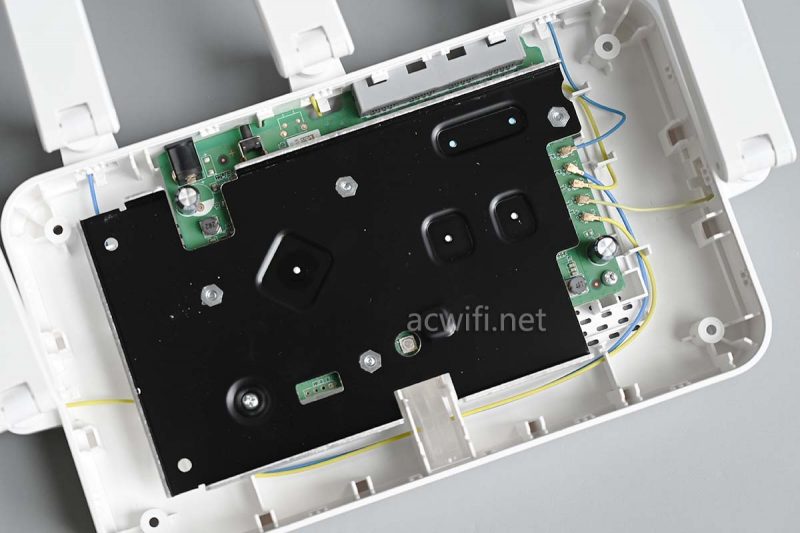

有一片比较大的黑色铝板：

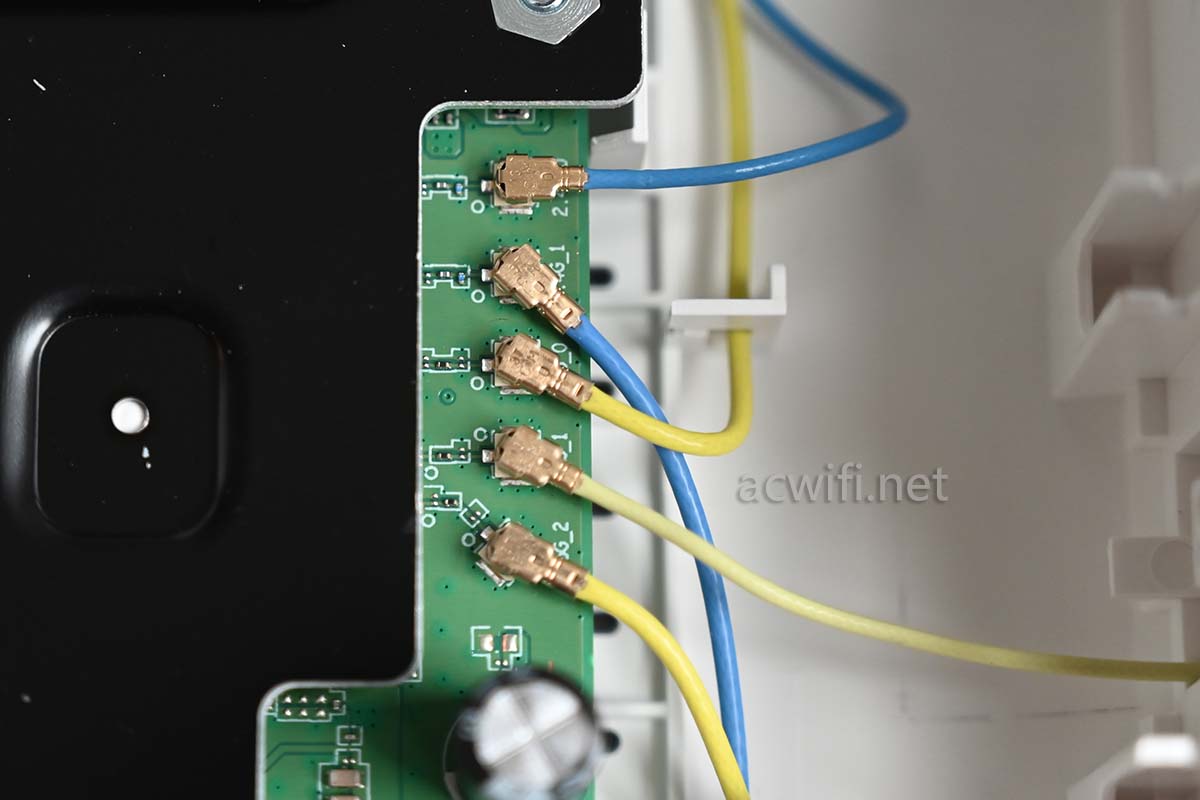

两根2.4G馈线和三根5G馈线：

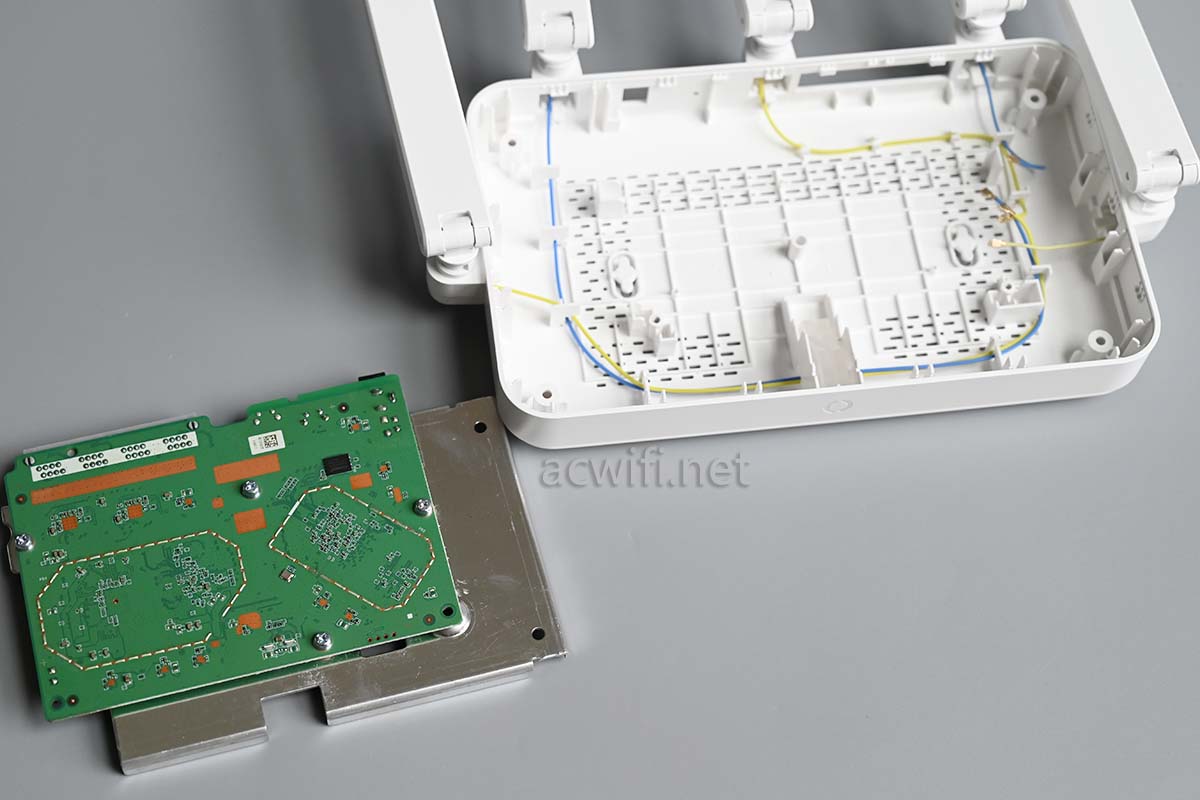

拆出主板并翻转：

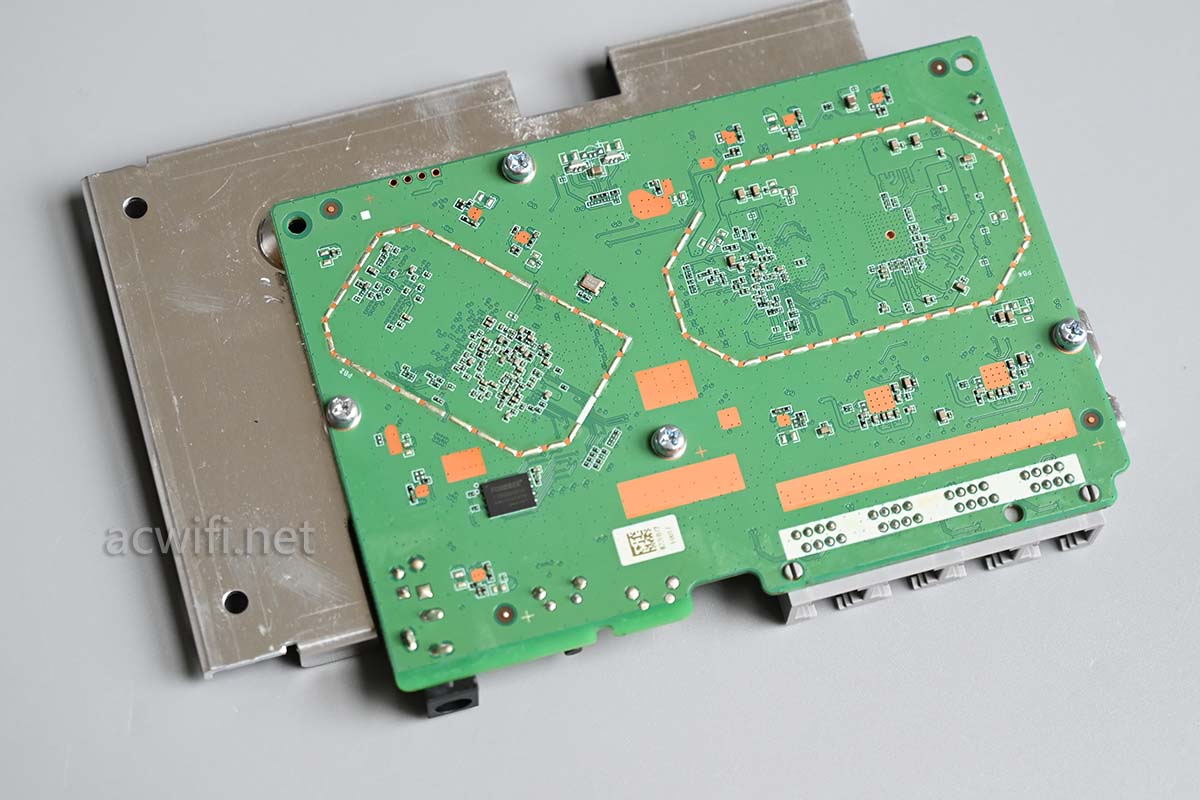

主板背面：

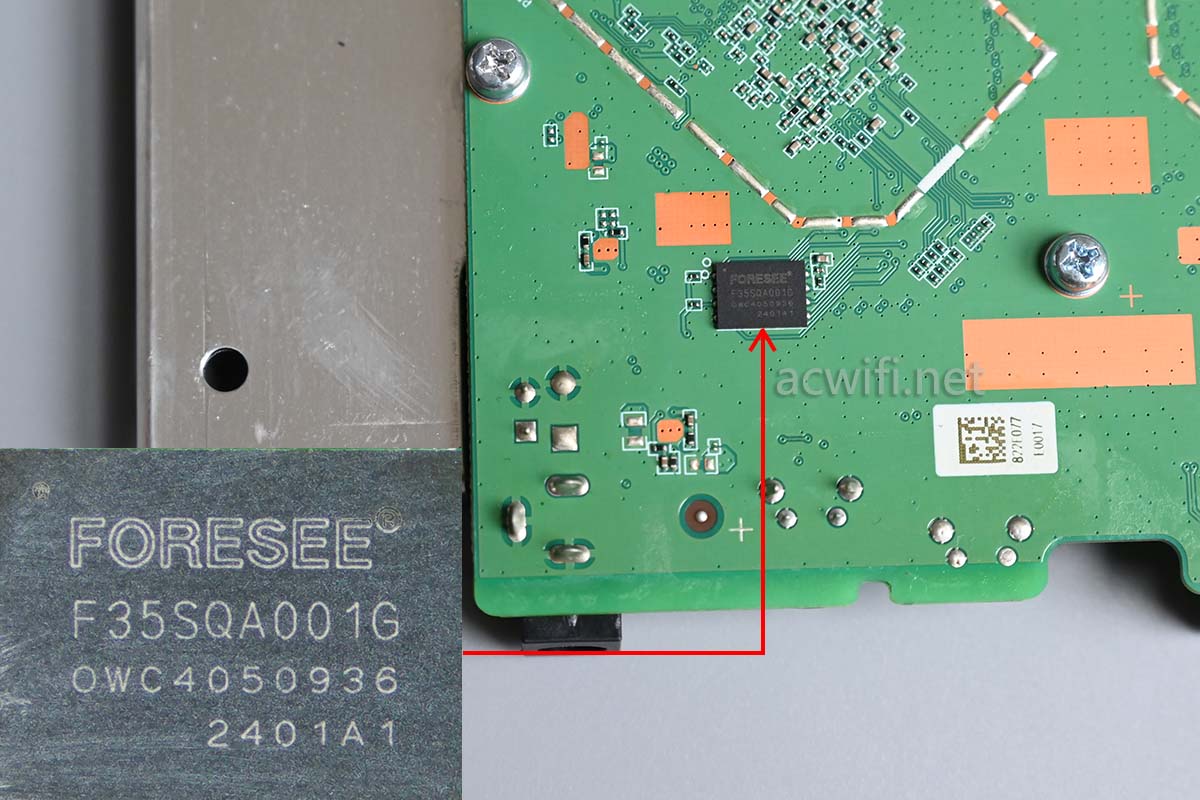

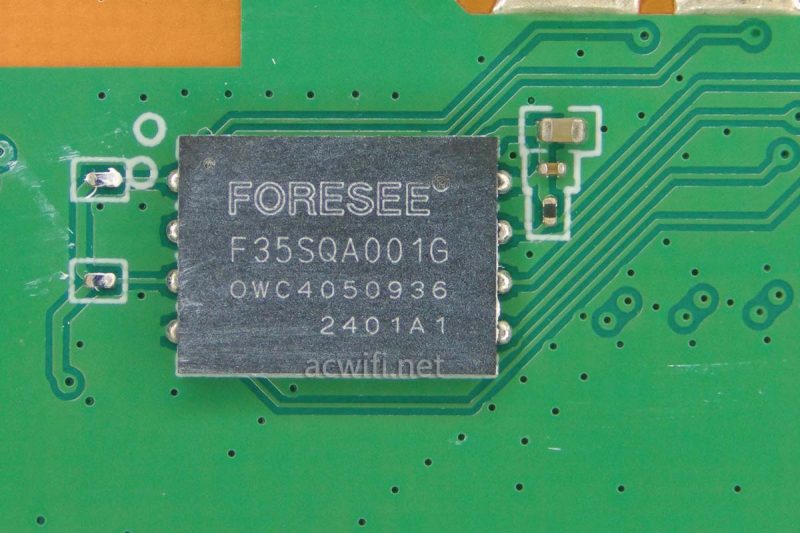

有一颗闪存芯片，江波龙的F35SQA001G，1Gbit SPI NAND，容量128MB：

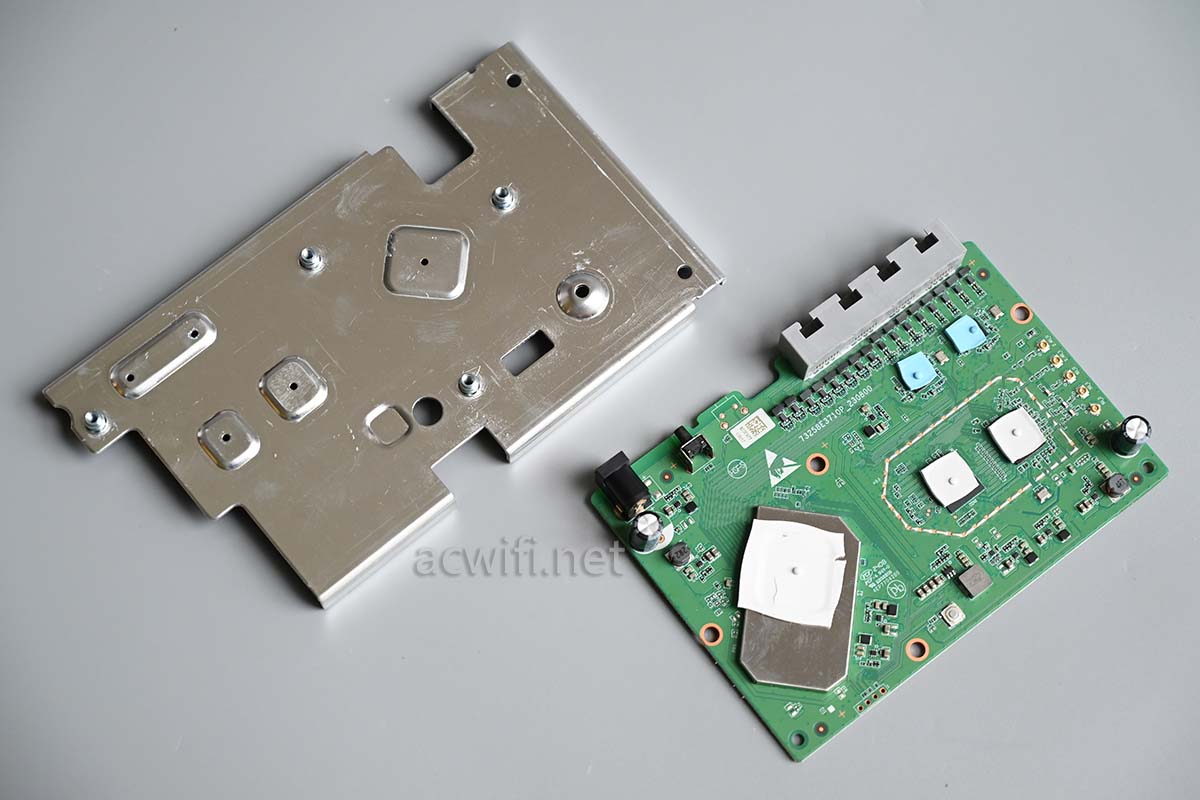

拧下主板背面上的固定铝板的螺丝后，翻转主板到正面：

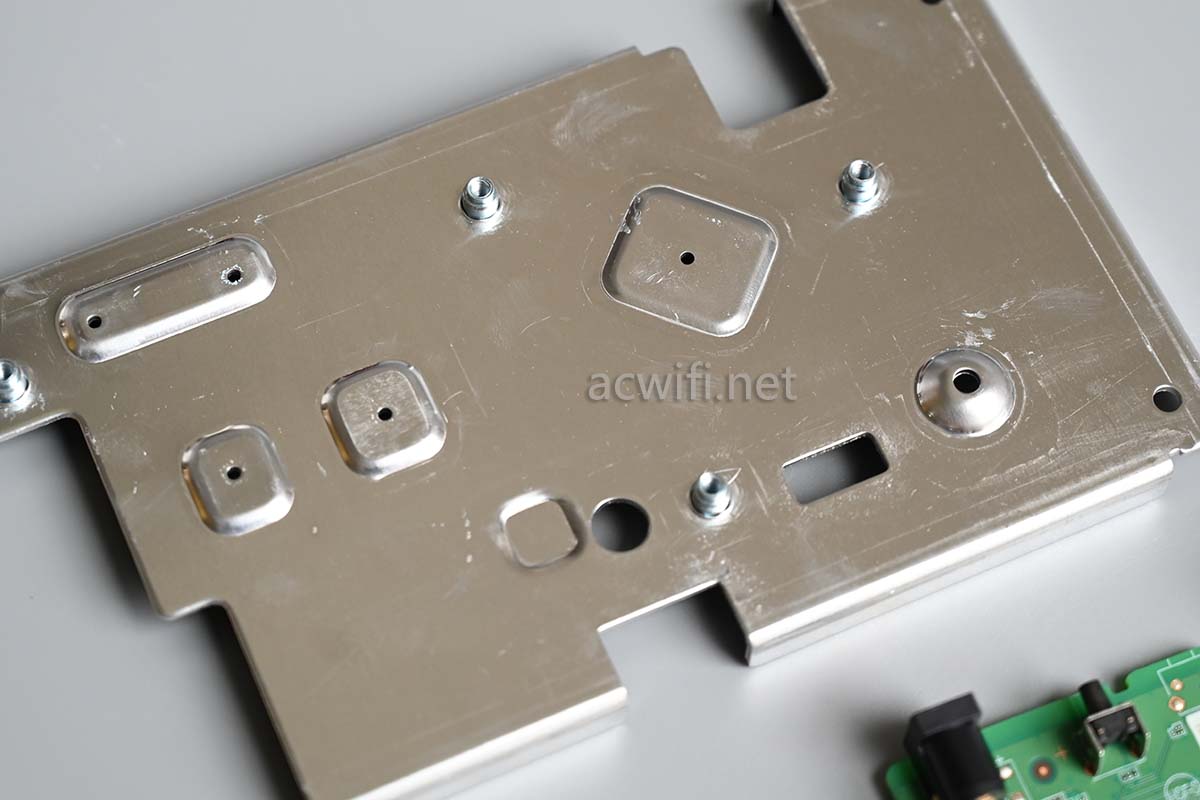

由于没有散热鳍片设计，只是一片平面的铝板，所以我称为“均热板”。没有使用鳍片的散热器，估计是各芯片发热都不大的缘故。

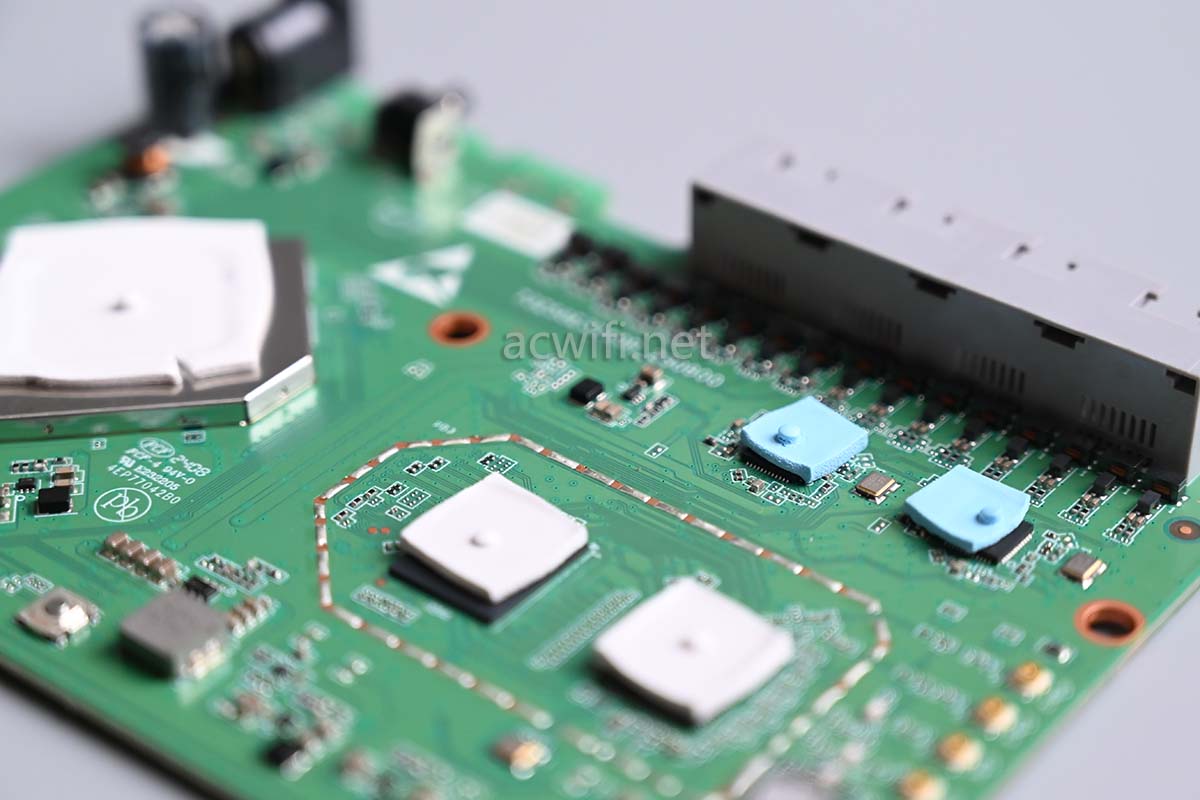

四颗芯片和一片屏蔽罩上均有导热硅脂垫片：

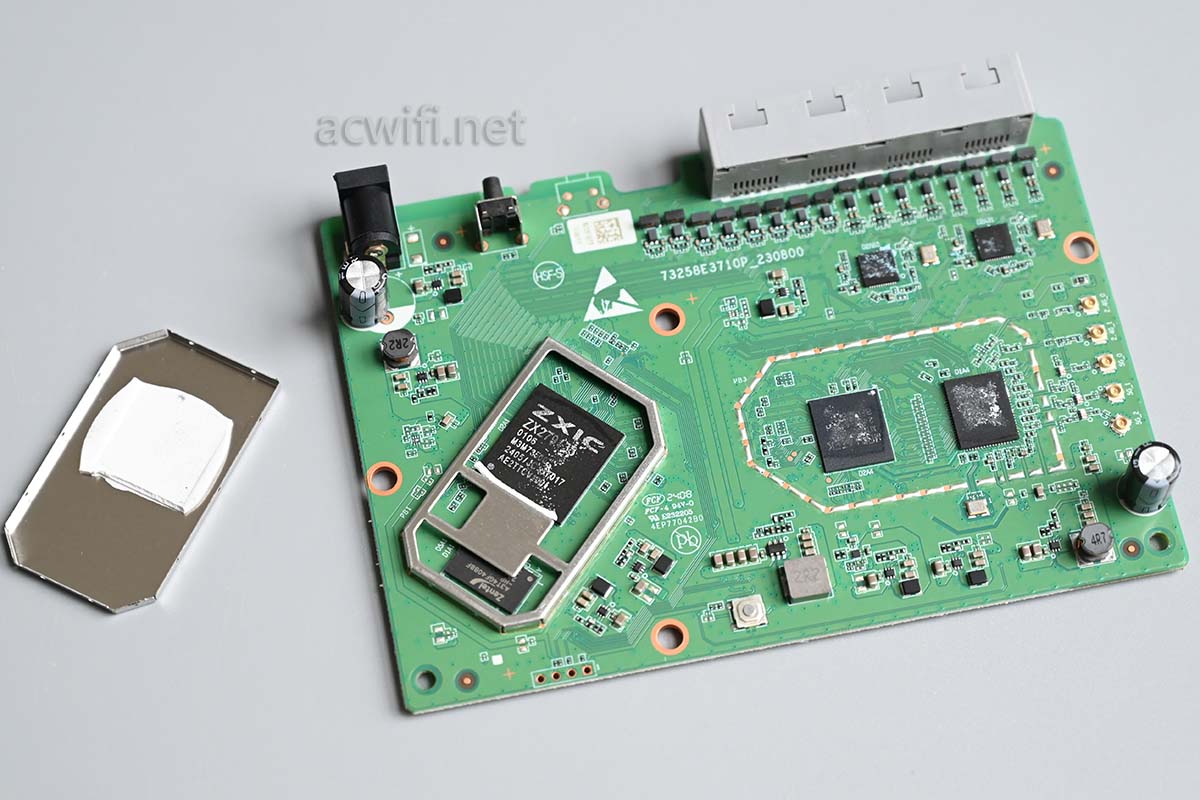

撬开屏蔽罩和移走导热硅脂垫片：

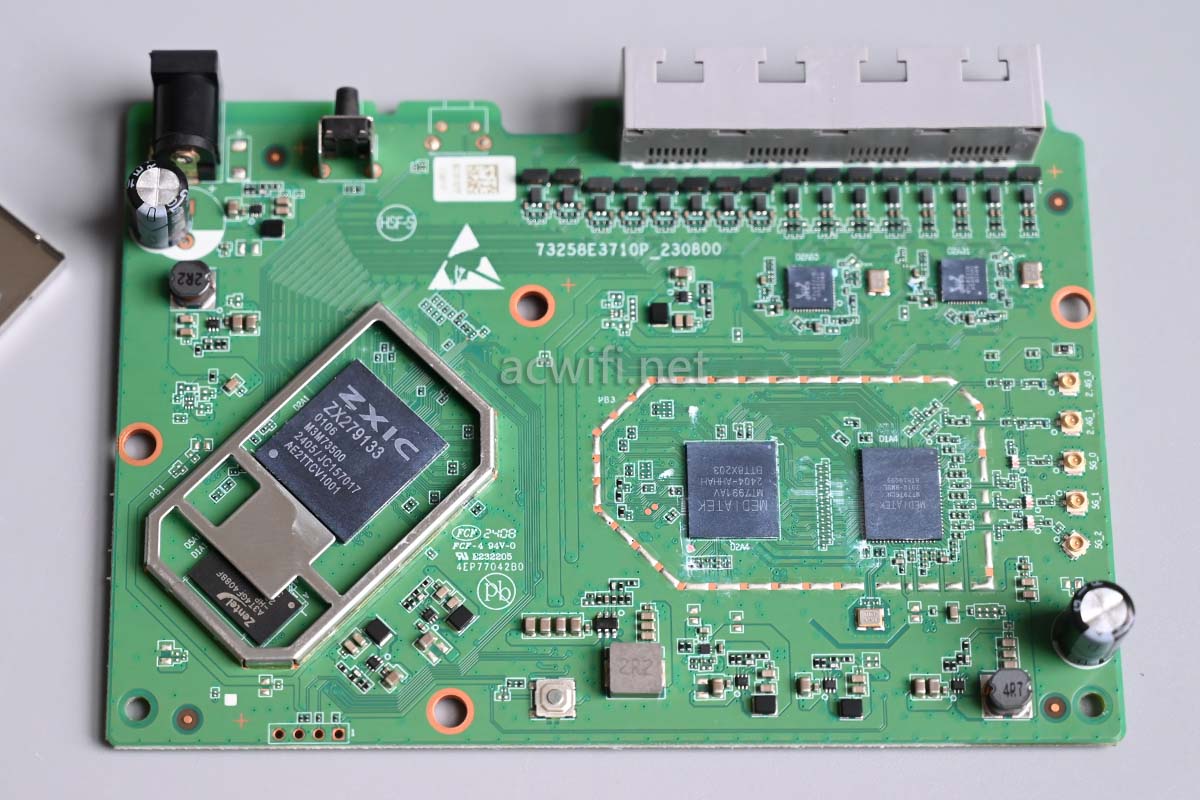

擦干净芯片表面之后的样子：

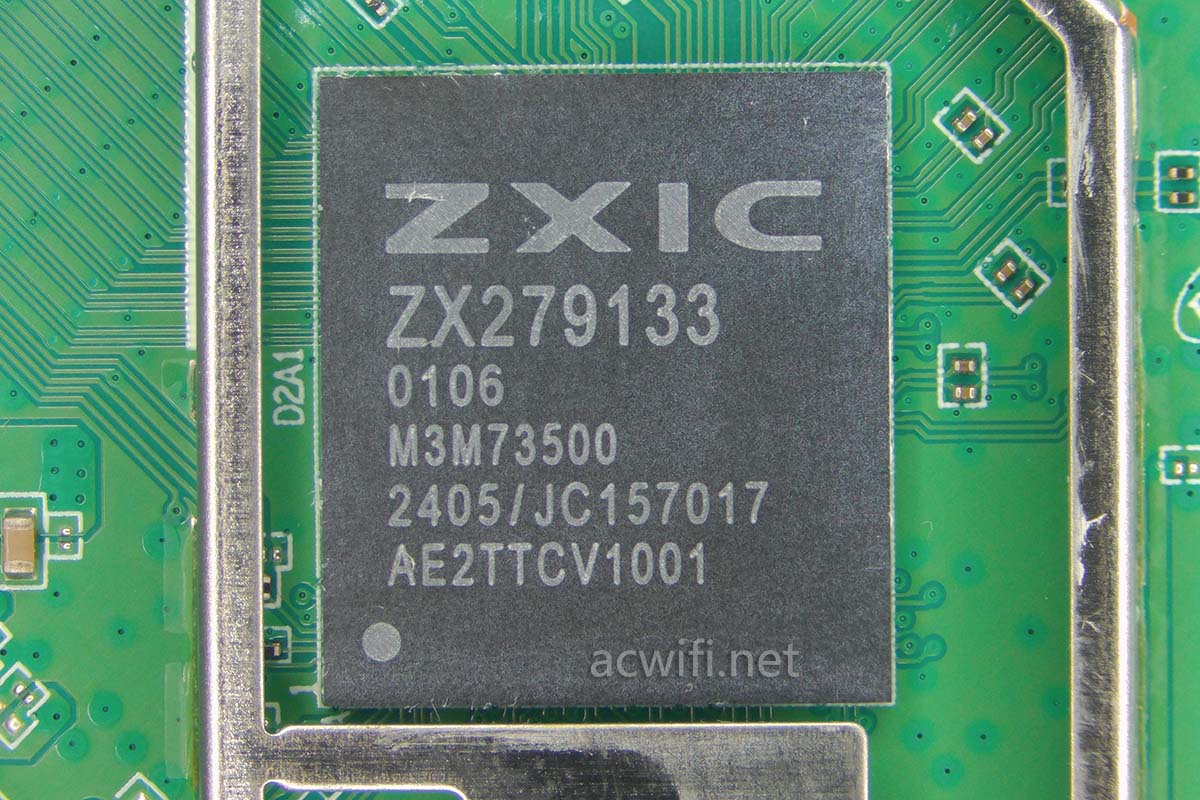

中兴巡天BE5100Pro+的CPU型号是ZX279133，双核A53，集成了8核64线程的NPU。

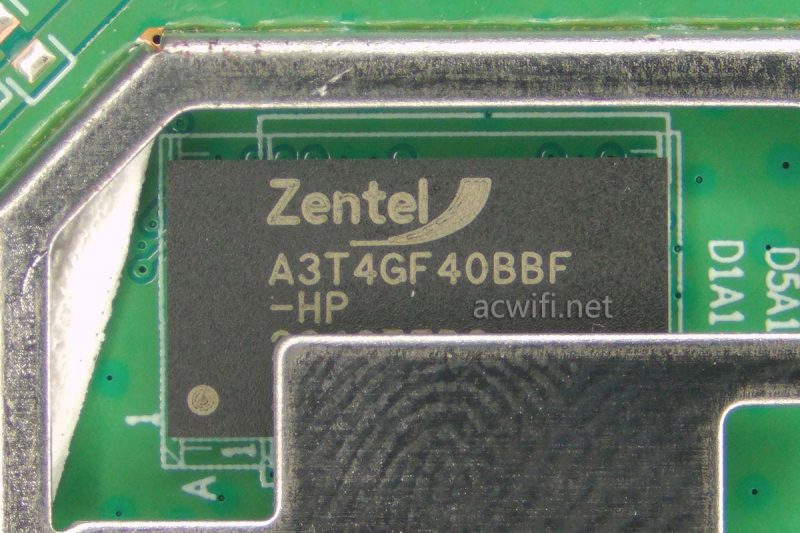

CPU旁边的内存芯片，型号是A3T4GF40BBF-HP，DDR3-1866,容量512MB：

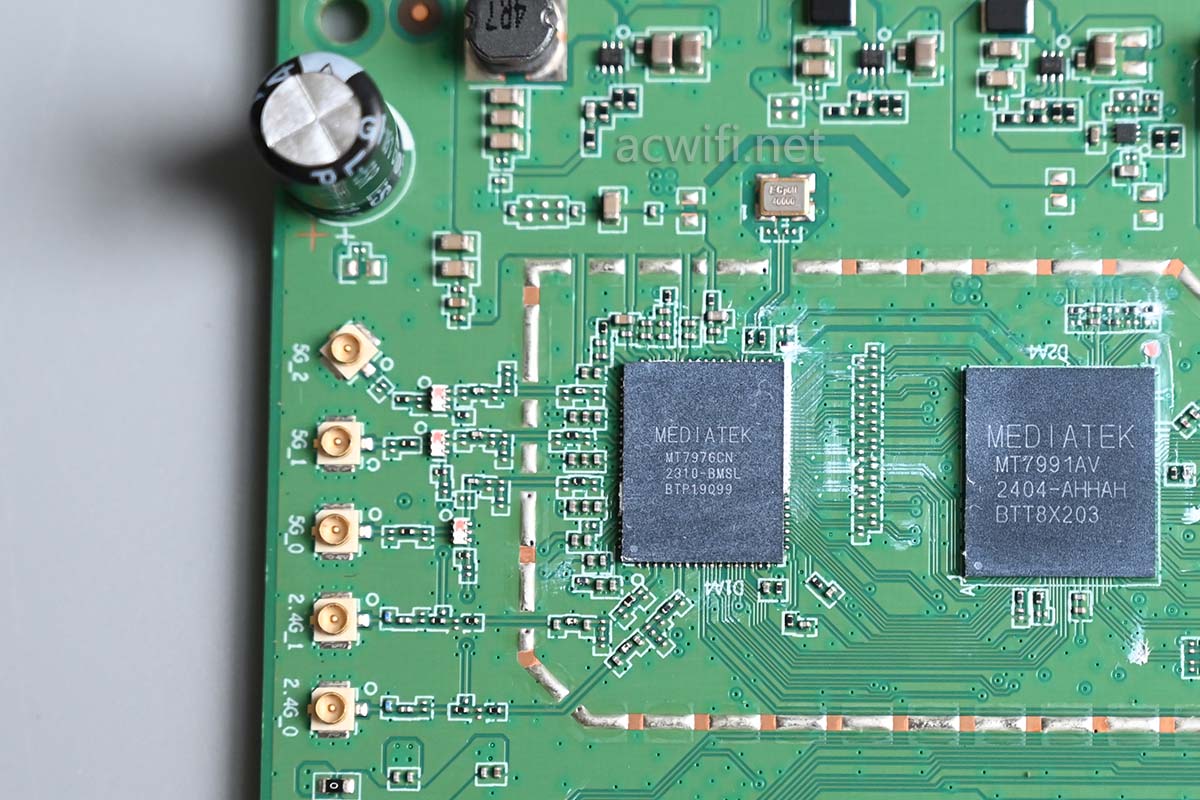

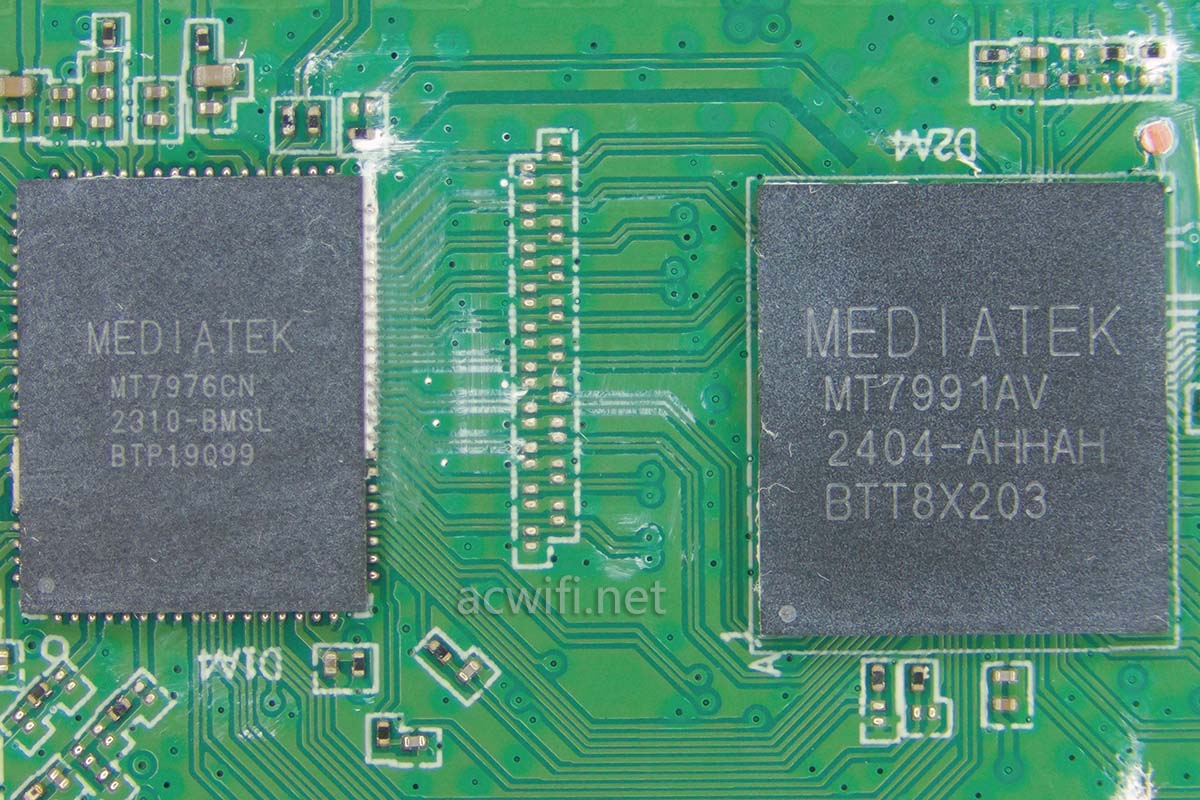

无线芯片方面，分别由下图右边的无线基带芯片MT7991A和左边的无线射频芯片MT7976CN组成。（有些是把无线射频和无线基带放在一颗芯片内）

MT7991系列是6nm制程，所以温度低。MT7991A的5G是支持3x3MIMO，在160MHz频宽下最高无线速度是4323Mbps，2.4G支持2x2MIMO，在40MHz频宽下最高无线速率688Mbps。

MT7976CN的5G支持3T3R，2.4G支持2T2R，集成了FEM，没有使用独立的FEM。（联发科现在集成的FEM也挺强的）

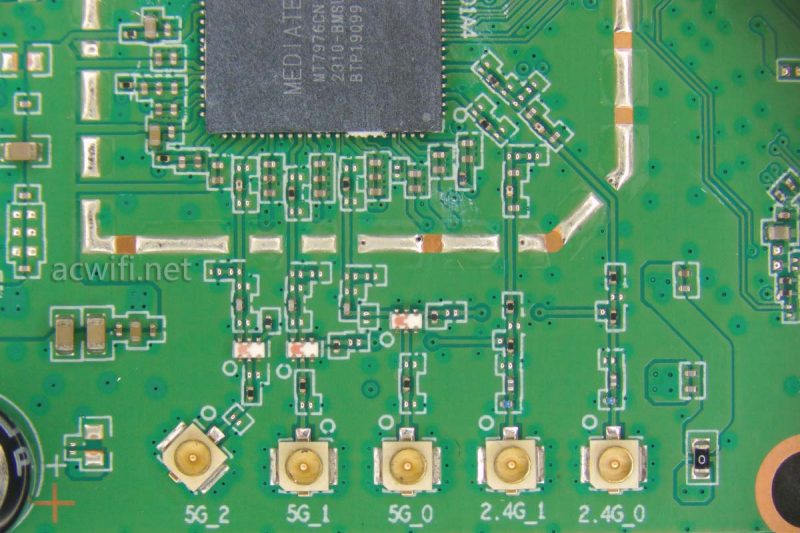

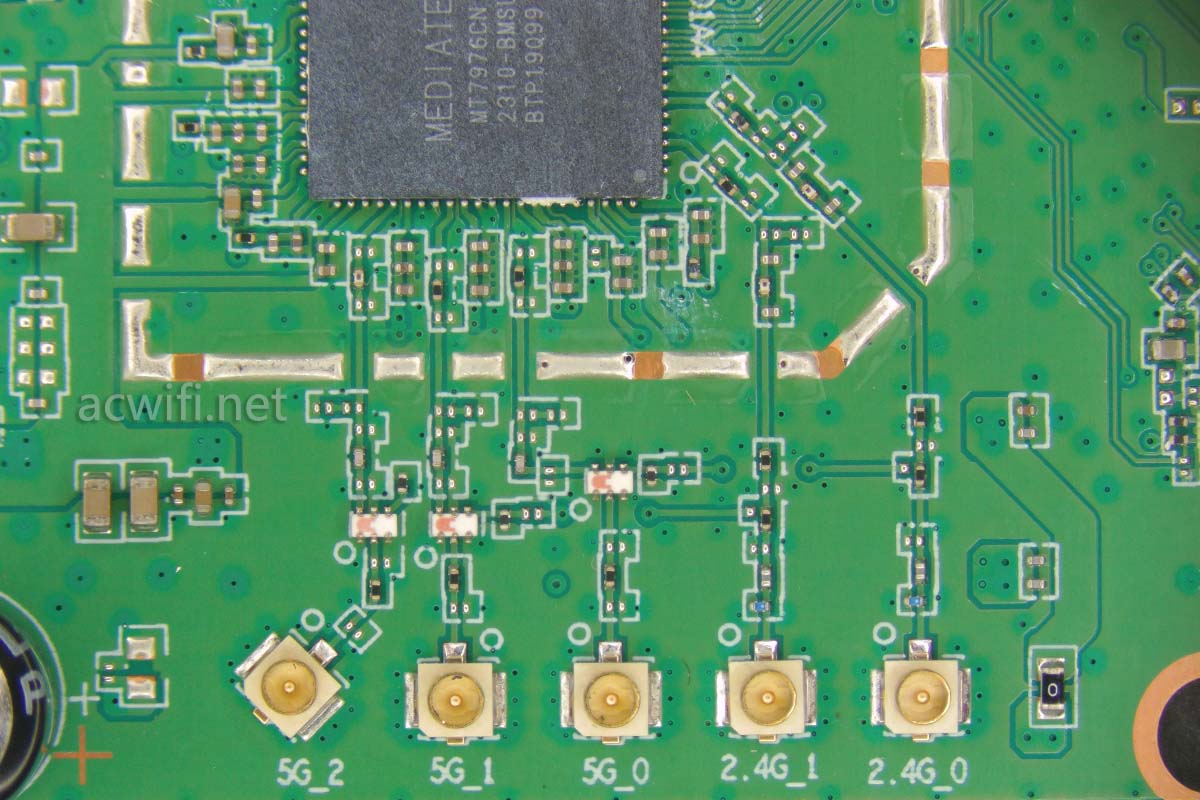

射频电路全貌：

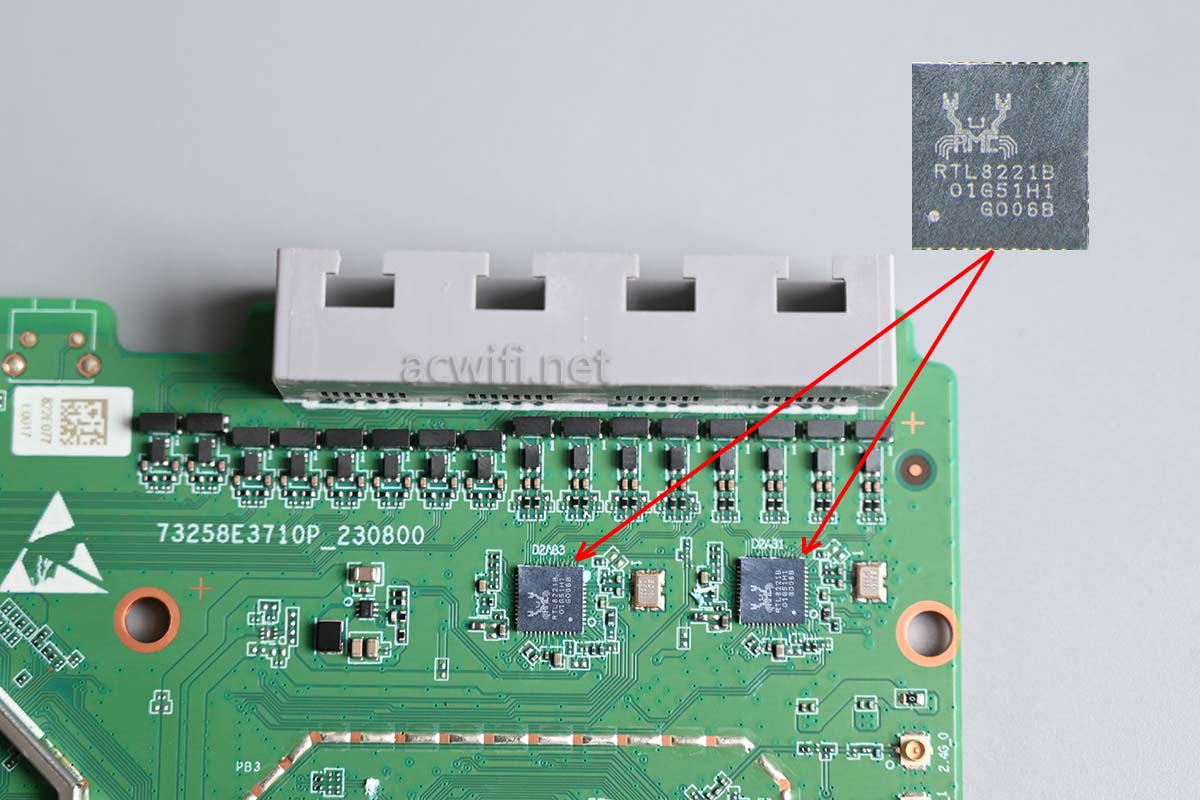

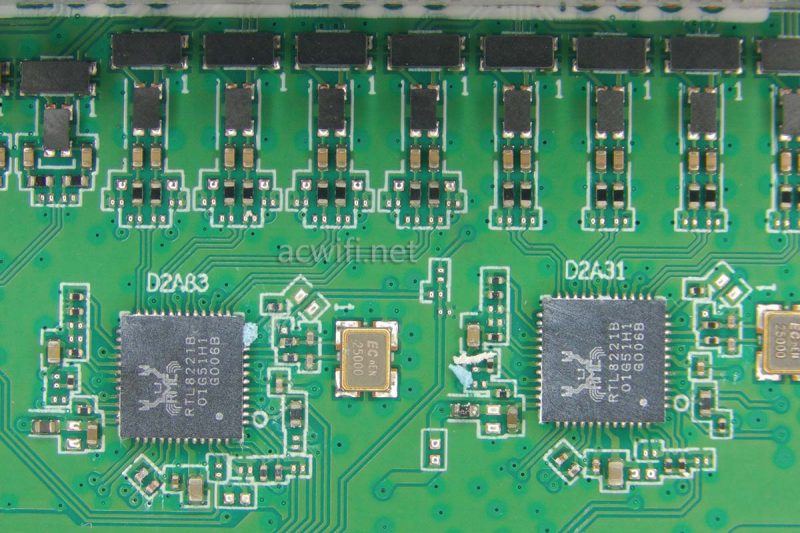

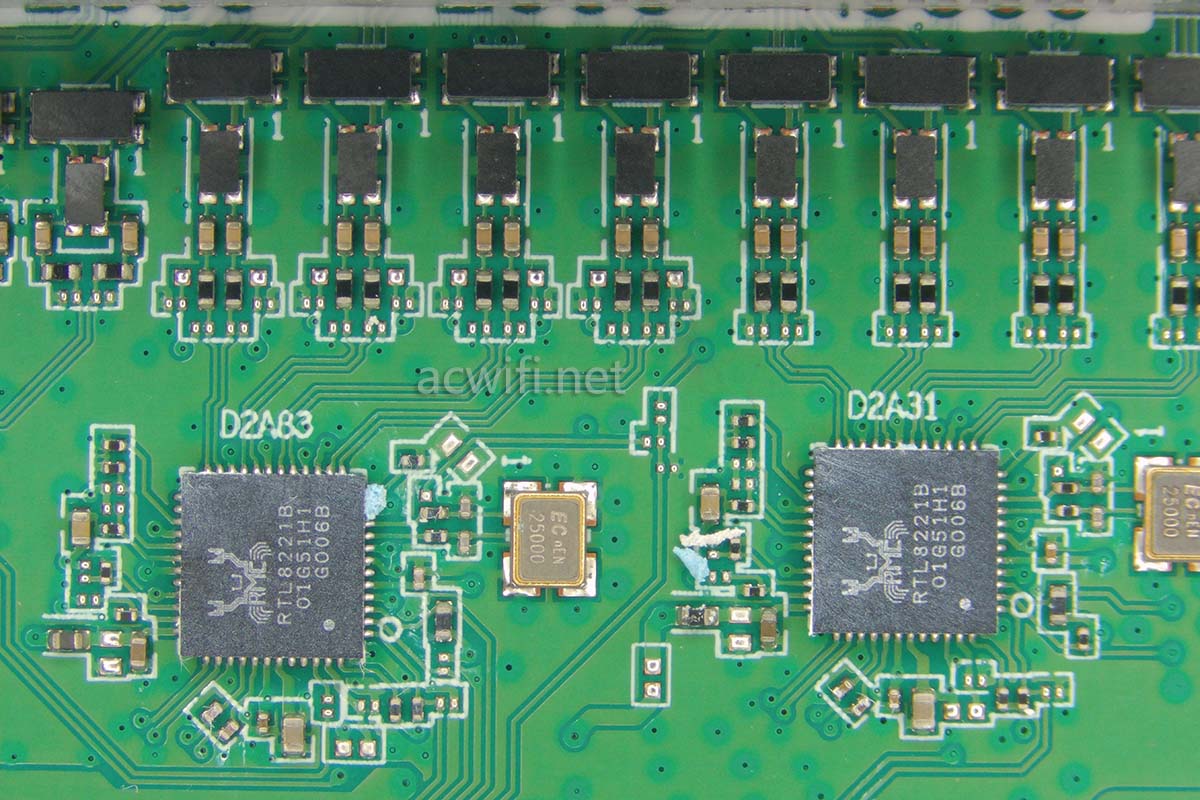

网口旁边的两颗2.5G PHY芯片，型号是RTL8221B：

至此，这台中兴巡天BE5100Pro+拆机完成了。

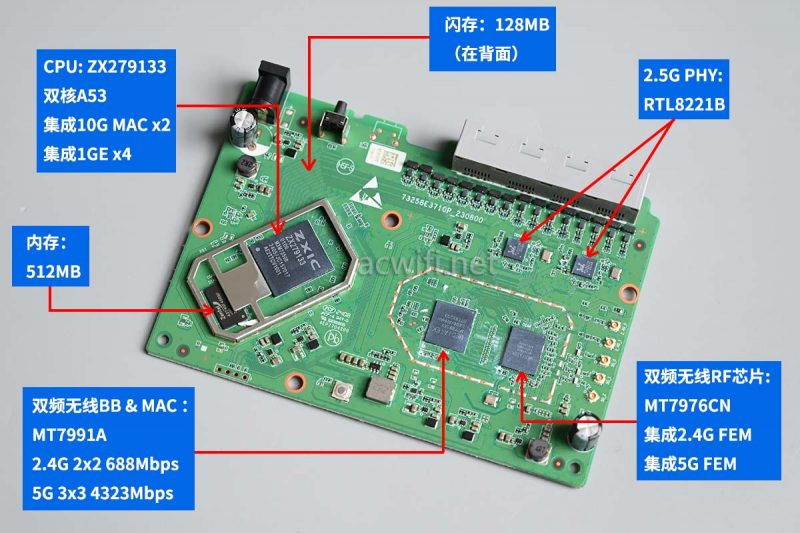

所有芯片型号汇总图如下：

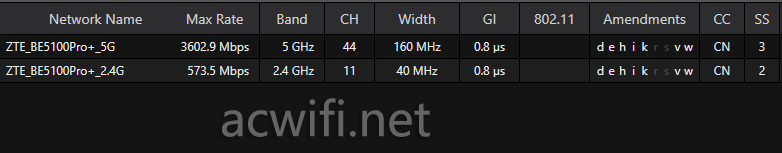

无线默认支持802.11k和802.11v：

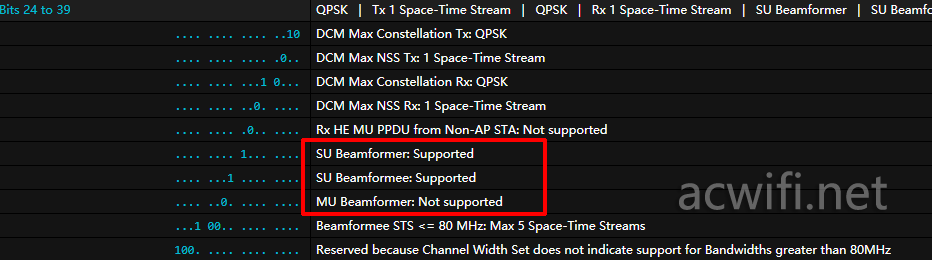

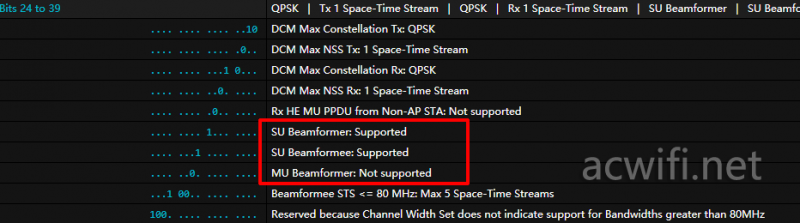

默认支持波束成形，不支持MU-MIMO，听说以后固件更新支持MU-MIMO开关。

二、小包转发率

测试小包转发性能用的工具是PacketMaster：

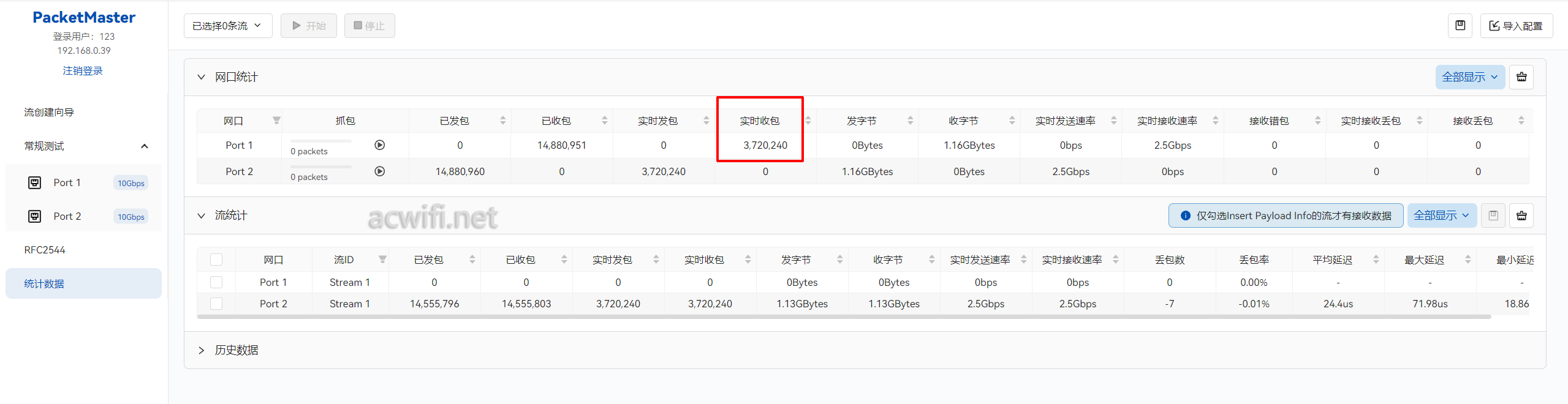

实测64字节小包转发率是3.72Mpps，已经跑满了2.5G网口。

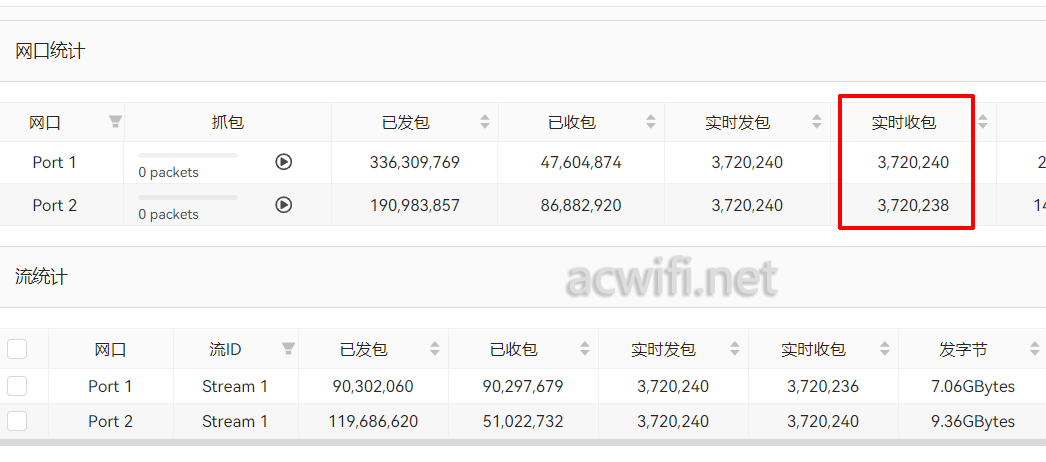

然后双向同时转发，两个方向也能有3.72Mpps，如下图：

ZX279133的NPU性能不错。

三、无线信号强度测试

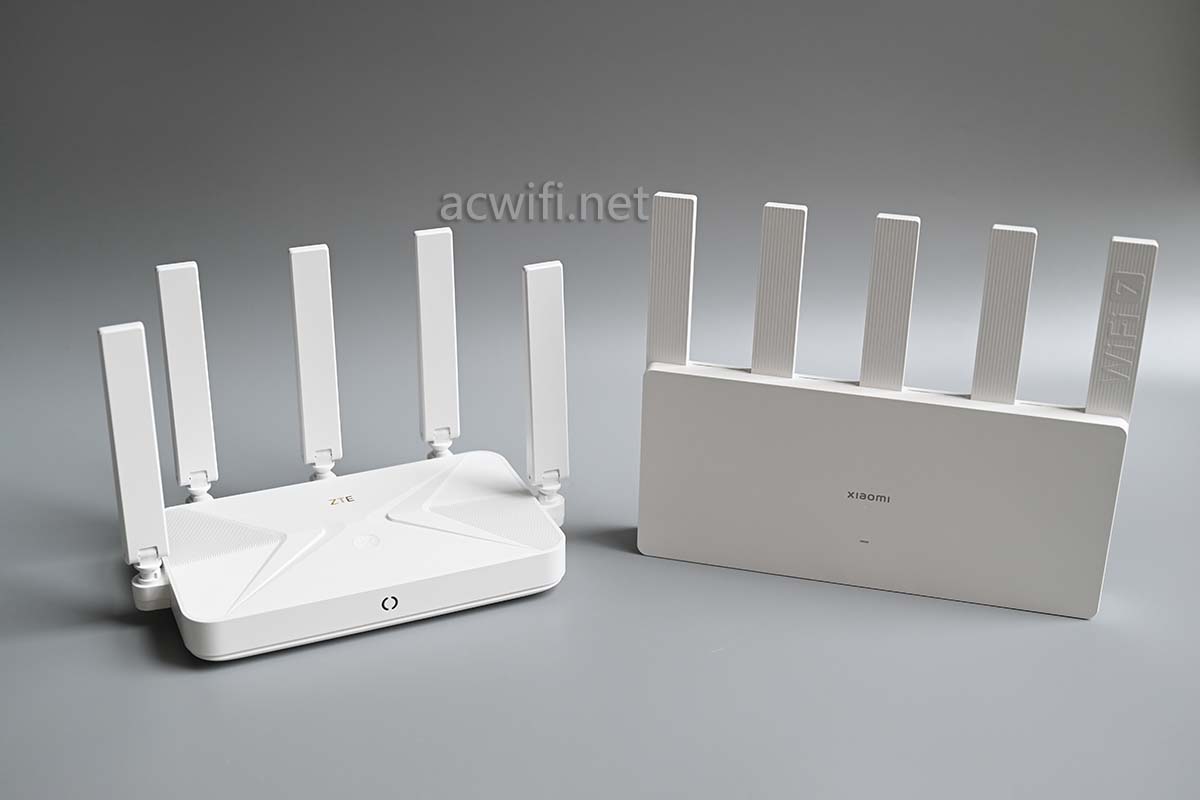

无线强度测试，加入了小米BE5000来做对比，毕竟两者的无线方案是一样的，

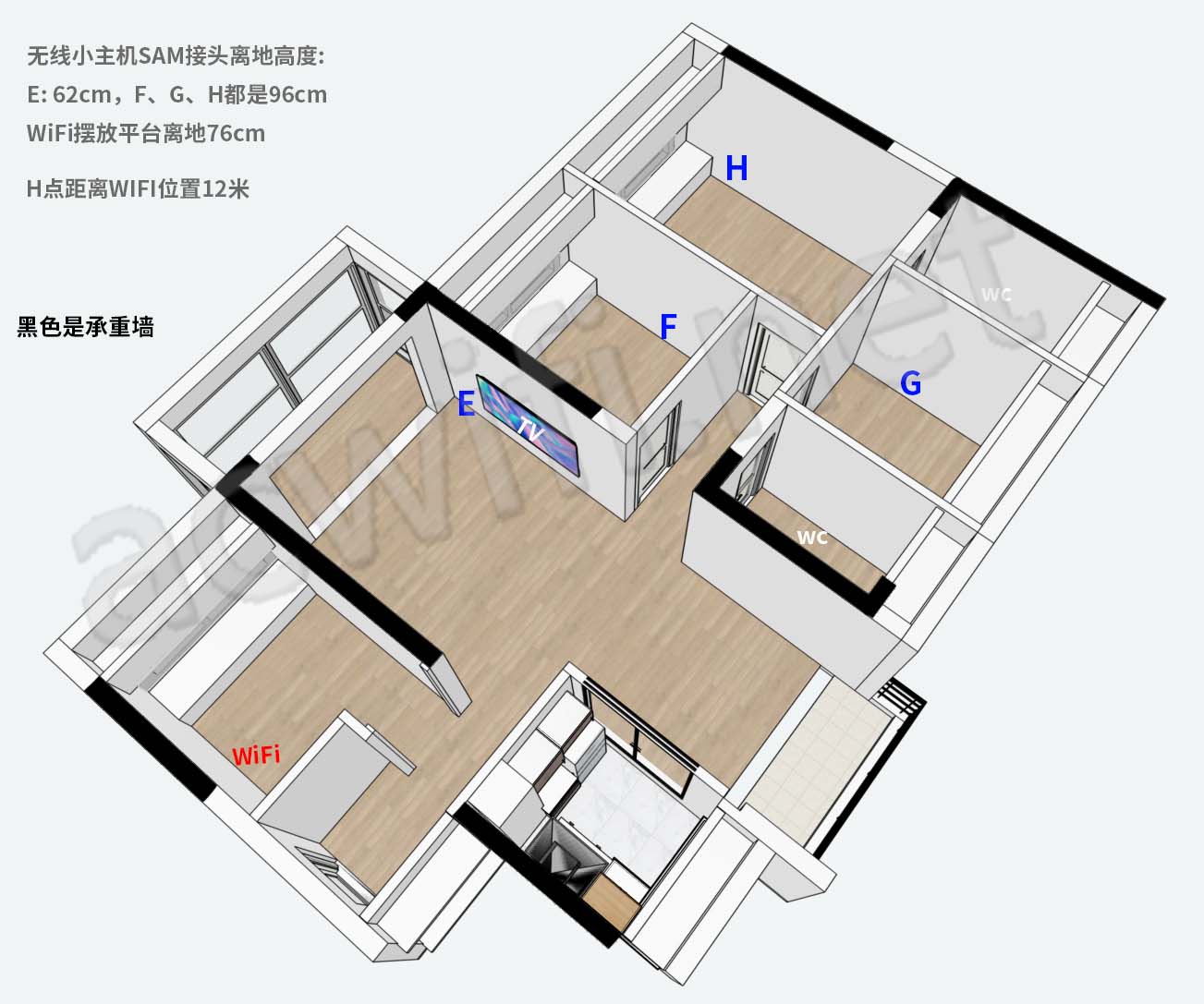

待测的两台无线路由器先后放在下图中的”WIFI“位置，然后把装有AX200无线网卡的电脑分别放在下图中的E、F、G、H这四个位置，进行3分钟的无线强度记录测试，因此得到的无线强度将会是直观的一根曲线。

两者的无线设置：2.4GHz的信道: 11，频宽: 40MHz；5GHz的信道: 44，频宽: 160MHz。

测试结果如下图：

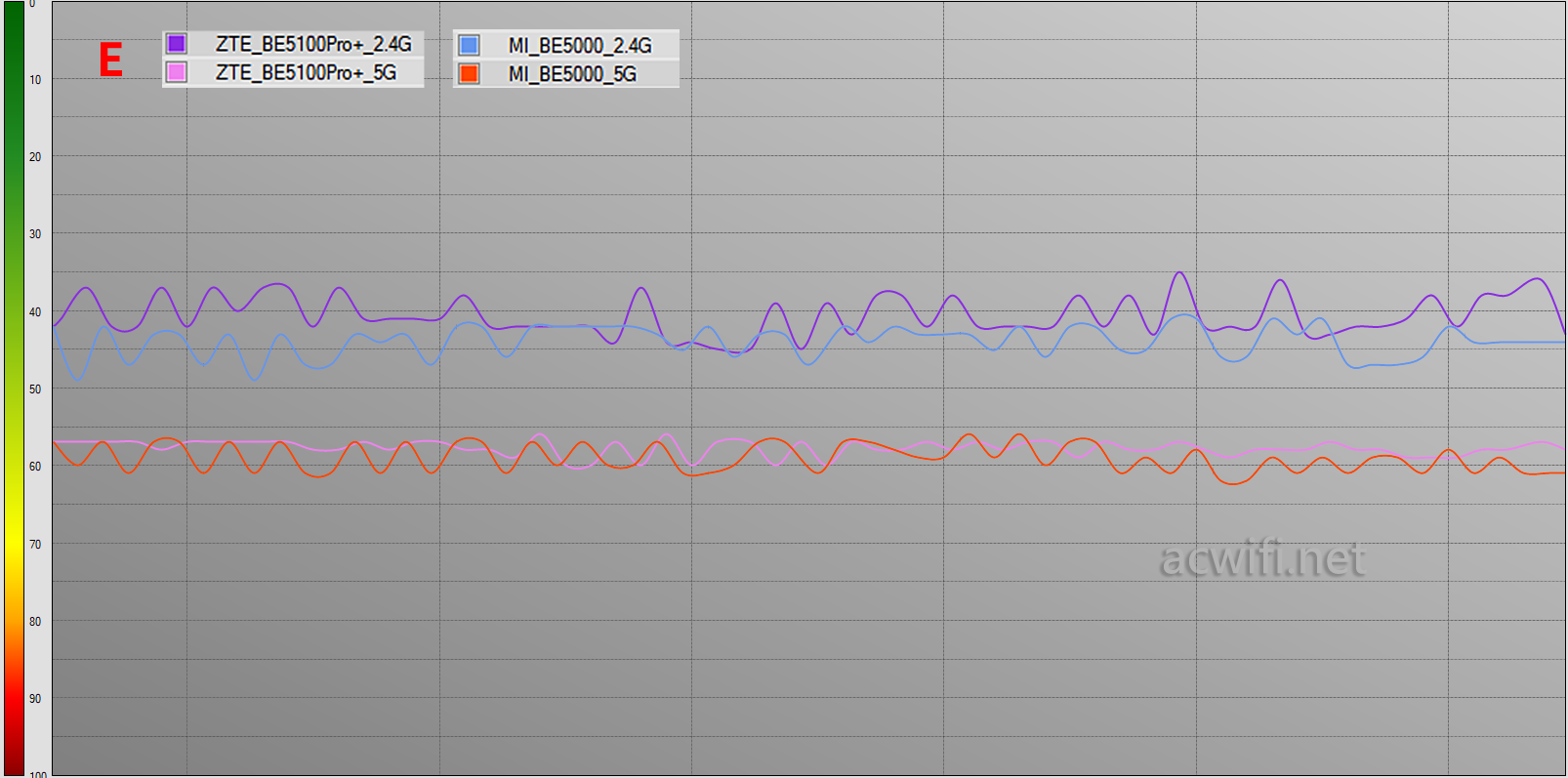

在隔了一幅水泥墙的E点位置里，两者的5G强度差不多，2.4G是中兴巡天BE5100Pro+强一点点，不明显；

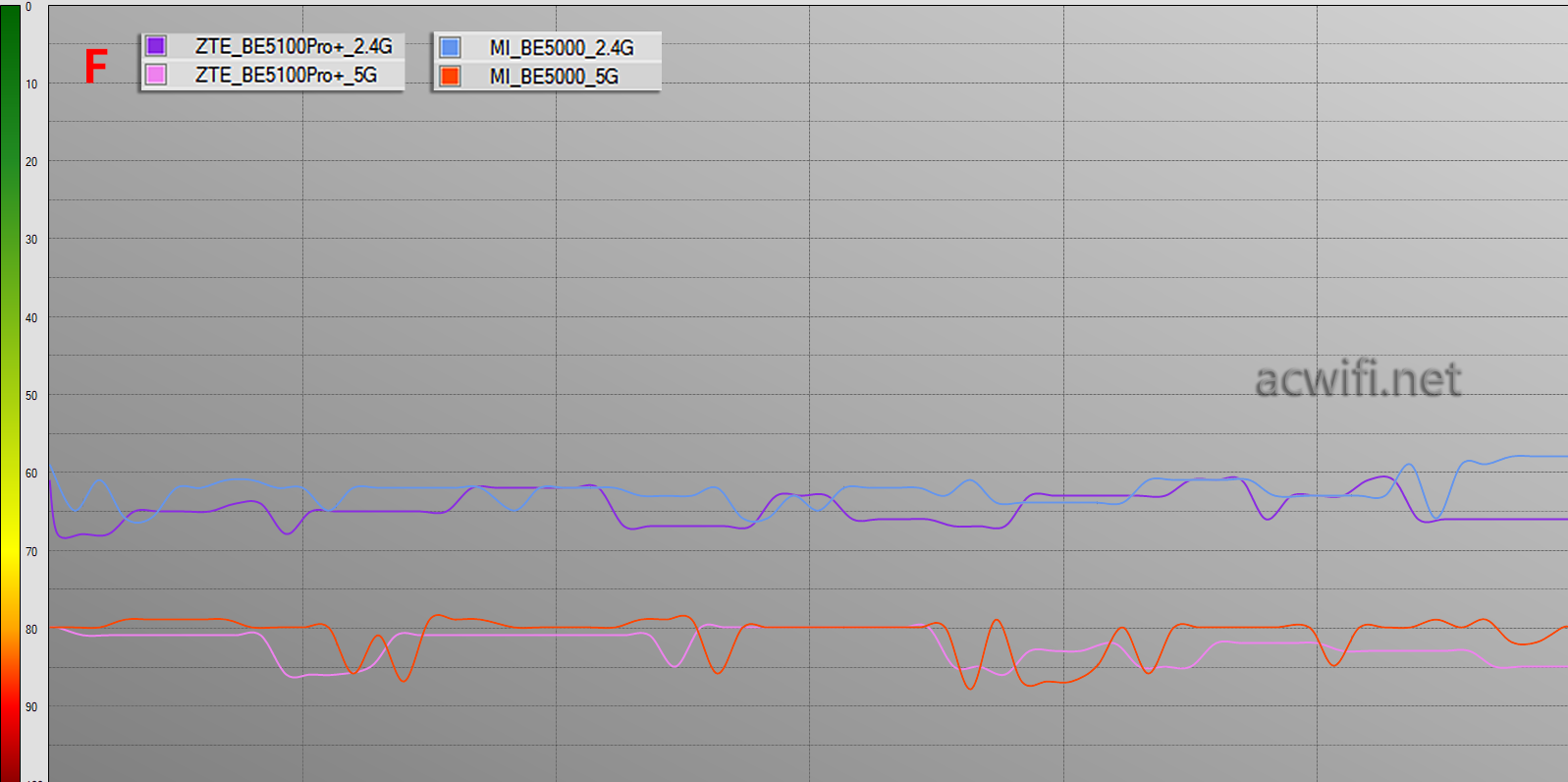

在隔了两幅水泥墙rF点位置里，两者5G信号都差不多；2.4G是小米BE5000好一点点；

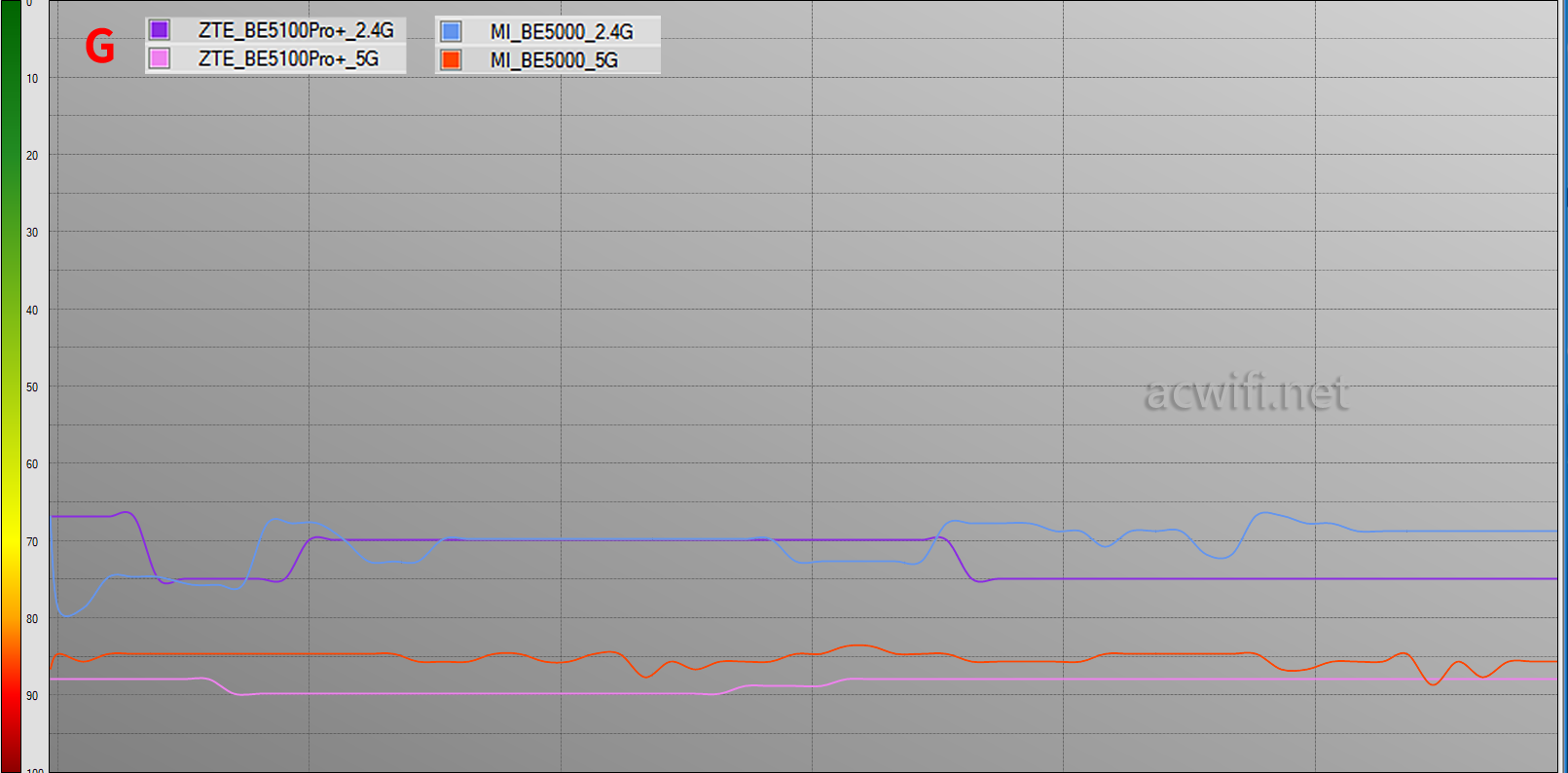

在隔了一幅水泥墙和一间卫生间的G点位置里，小米的信号要强一点点；

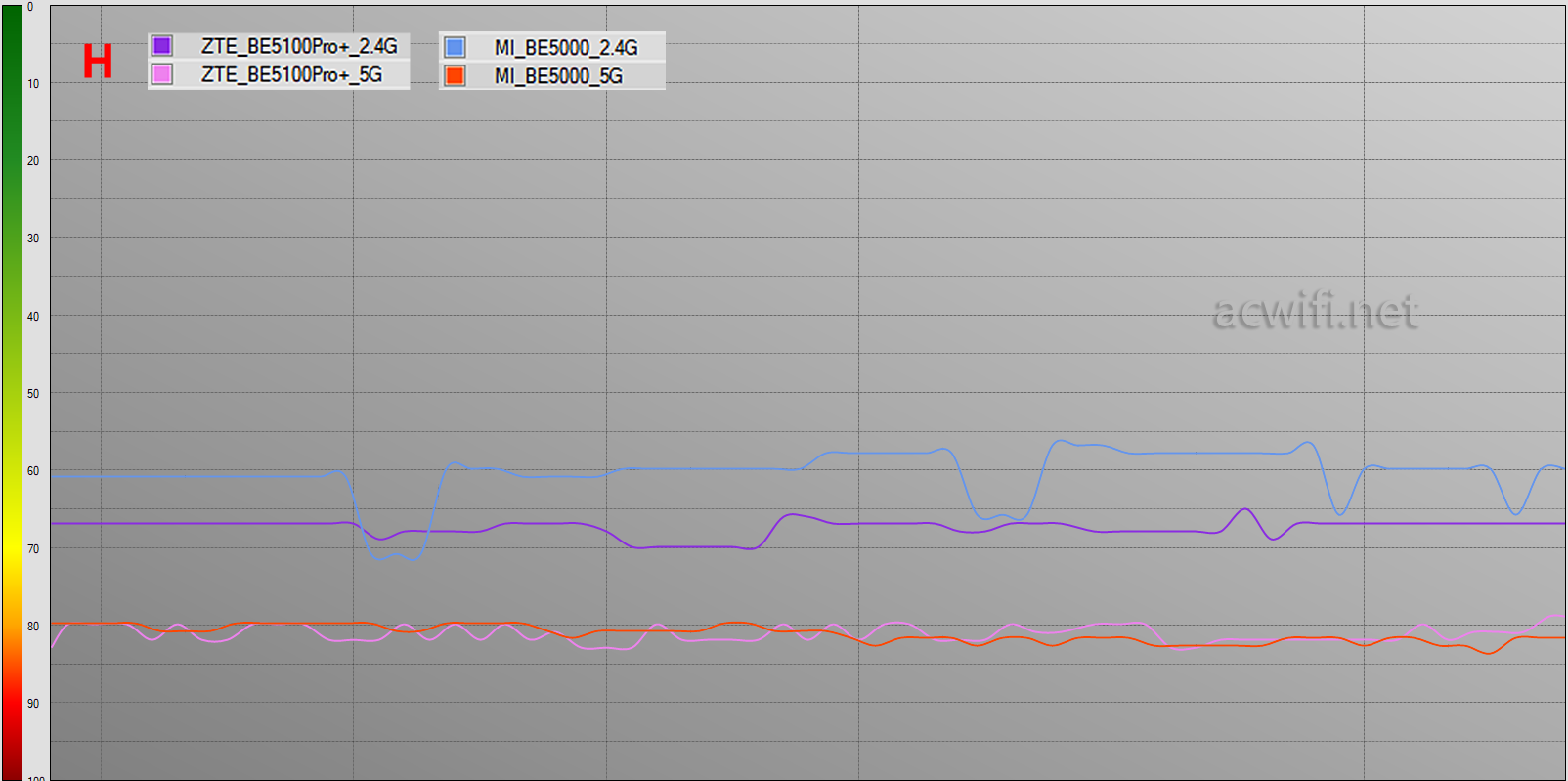

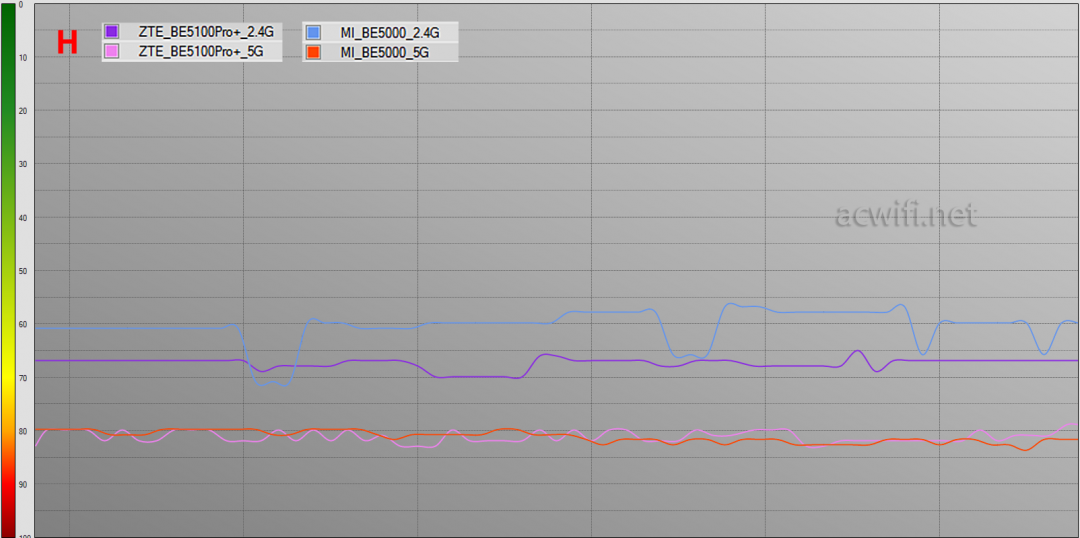

在最远的一个位置H点里，2.4G是小米的强些，5G就纠缠在一起了。

四、无线信号强度测试

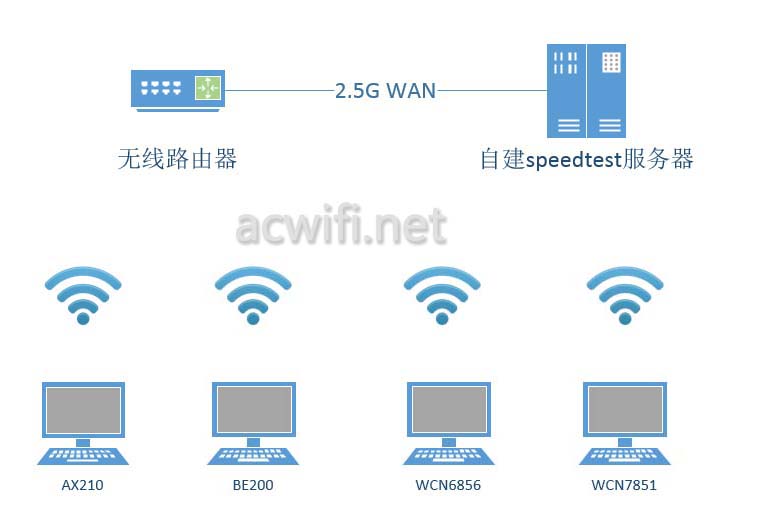

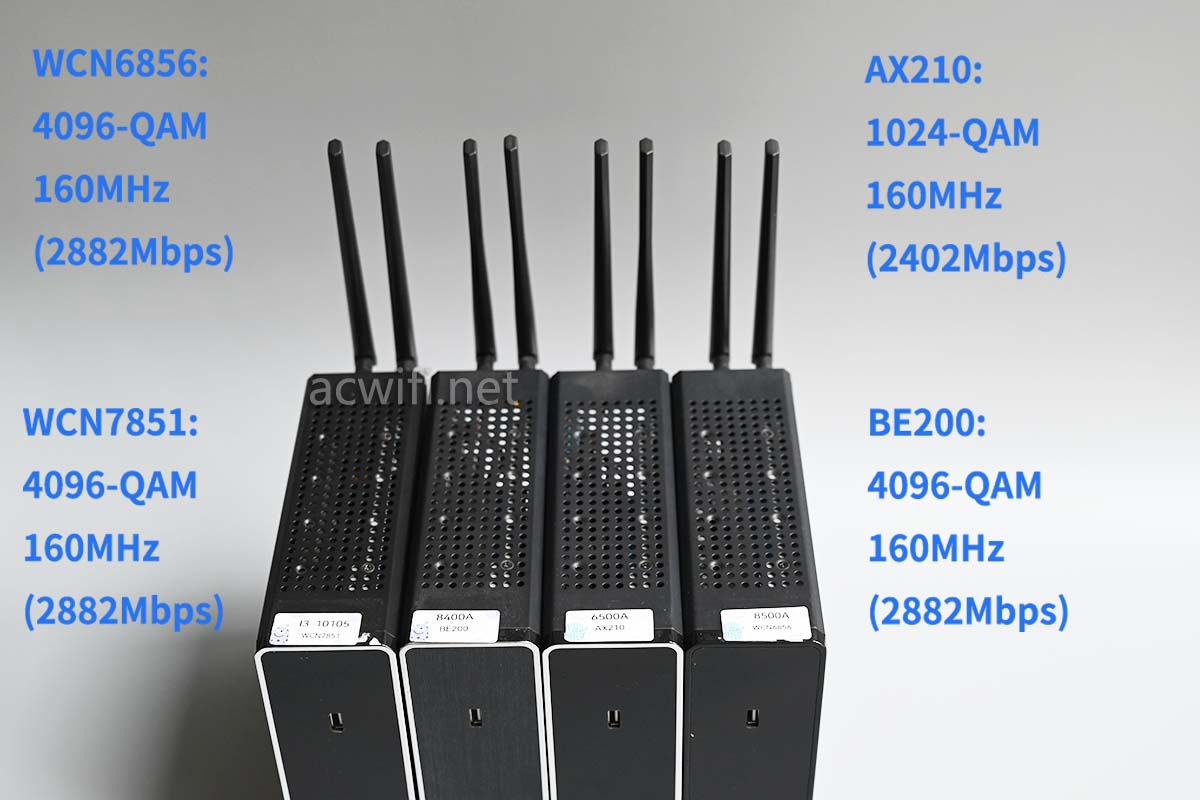

这个项目在不同的位置里进行无线传输速度测试，无线参数设置也跟前面的一模一样，但测试位置只有E和F两个位置。测试的电脑一共有四台，分别安装的无线网卡如下图：

把待测试的无线路由器WAN口（静态IP上网）接在自建speedtest服务器的网口。每个位置连续测速6次，最后取平均值做对比。（自建speedtest测速程序带有损耗补偿，所以测试数据会比其它测速方式要高一点点。）

1、AX210的测速结果

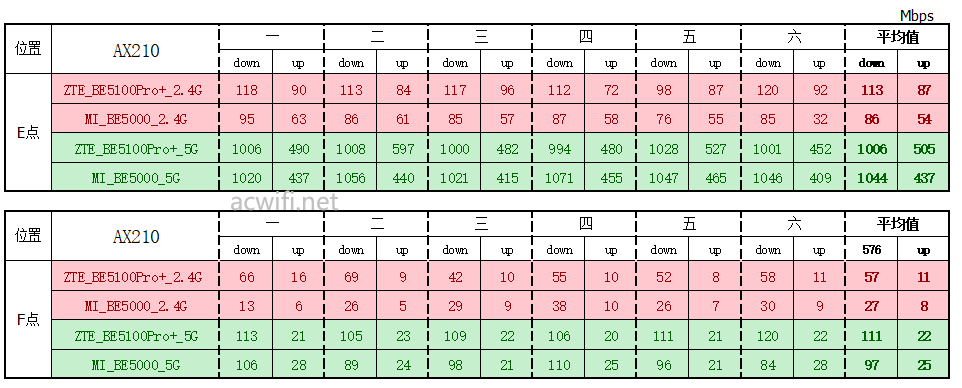

用AX210无线网卡测得的所有结果如下表格：

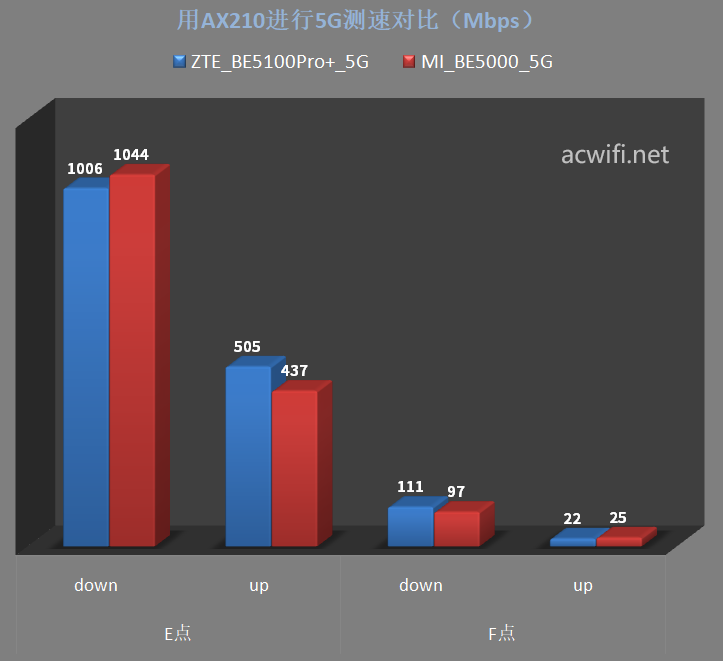

5G平均速度如下图：

E点的5G下行速度是小米BE5000快些，上行是中兴快些，在F点位置，反之。不过都相差不明大。

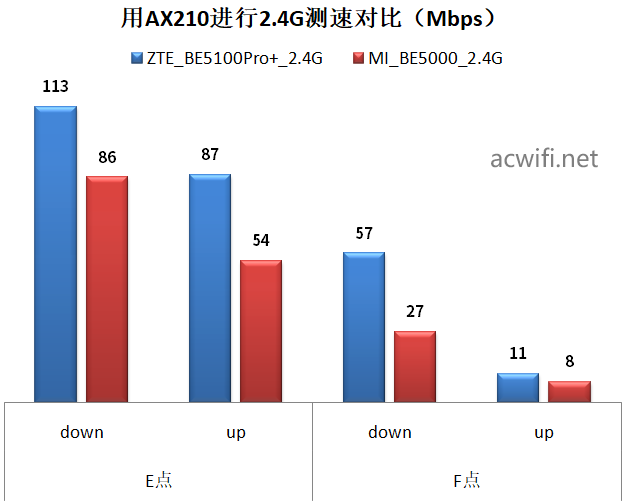

2.4G平均速度如下图：

2.4G速度，在两个位置均是中兴巡天BE5100Pro+要明显比小米快些。

2、WCN6856的测速结果

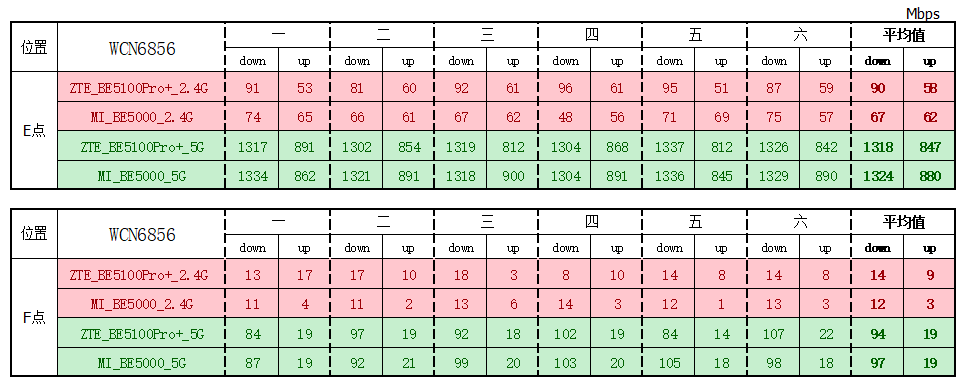

用WC6856无线网卡测得的所有结果如下表格：

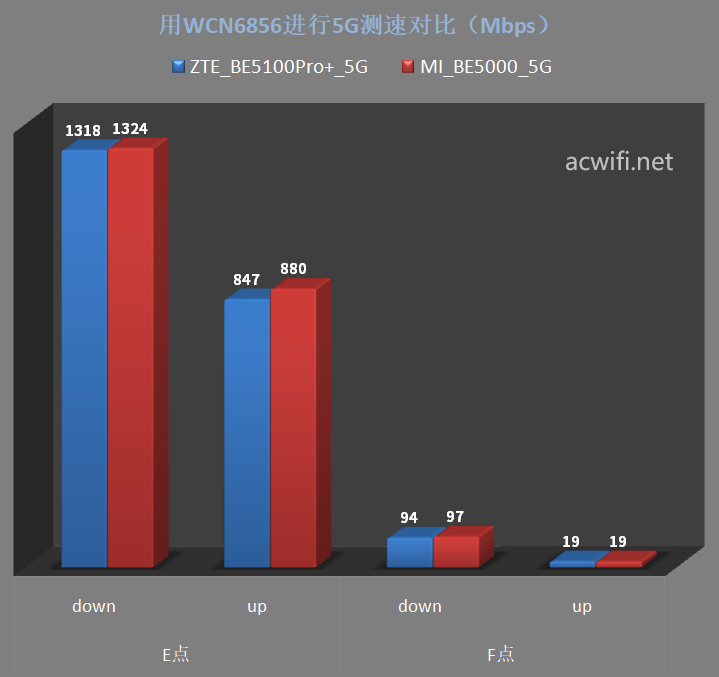

5G平均速度如下图：

5G平均速度，两者非常接近。

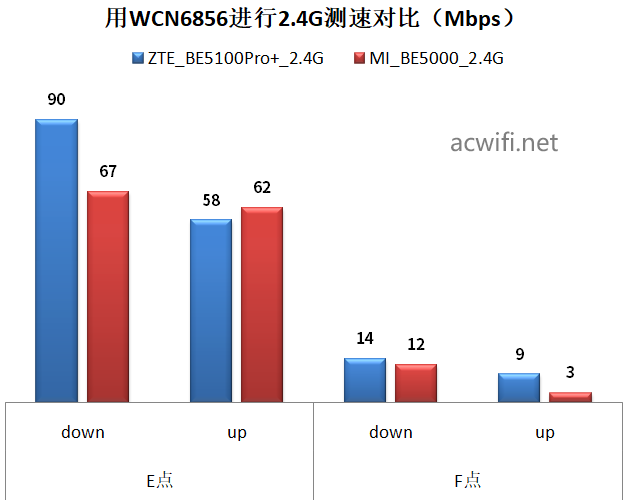

2.4G平均速度如下图：

E点位置中兴巡天BE5100Pro+快一些，F点的下行速度差不多。

3、WCN7851的测速结果

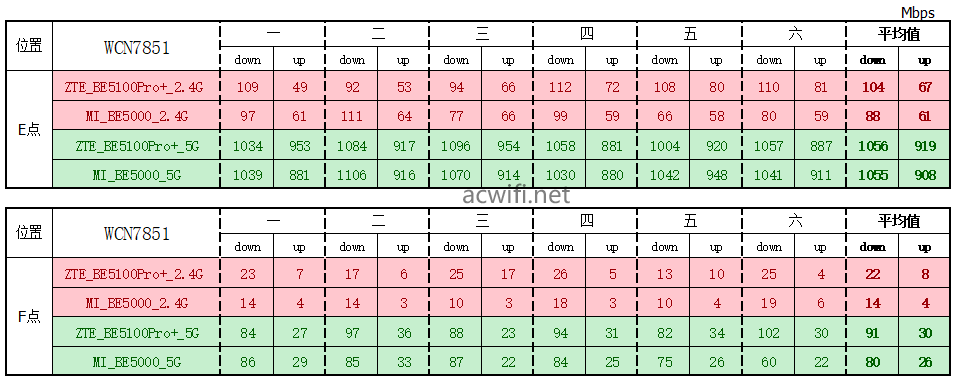

用WC7851无线网卡测得的所有结果如下表格：

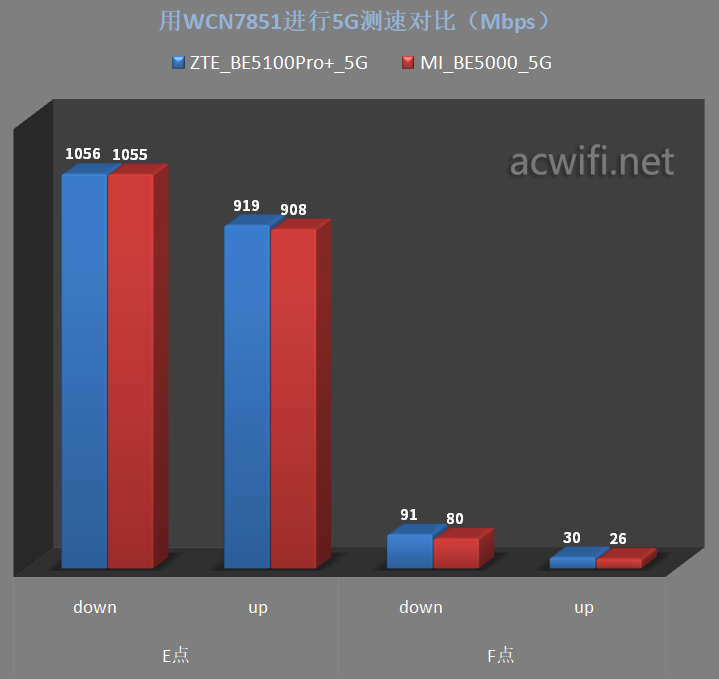

5G平均速度如下图：

很接近。

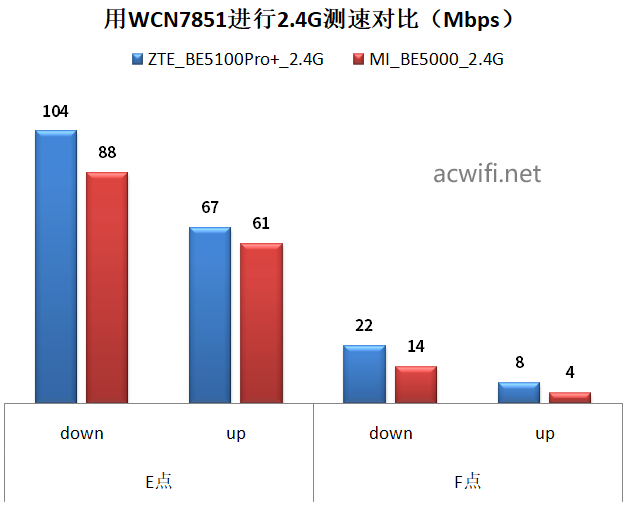

2.4G平均速度如下：

在两个位置里，2.4G速度均是中兴巡天BE5100Pro+快一些。

4、BE200的测速结果

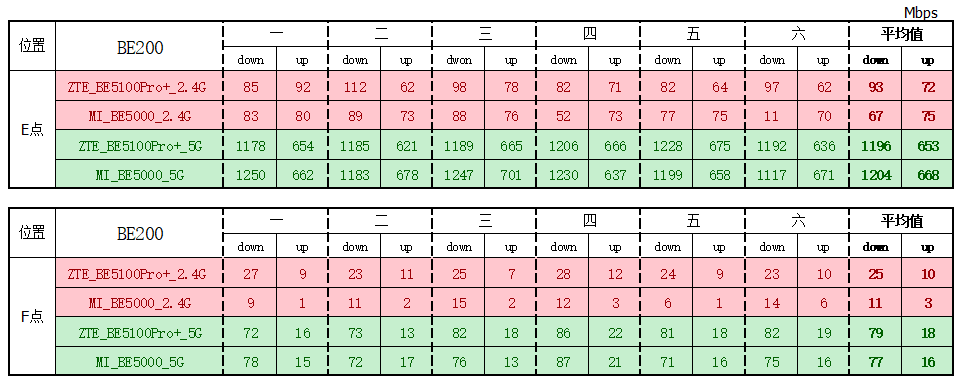

用BE200无线网卡测得的所有结果如下表格：

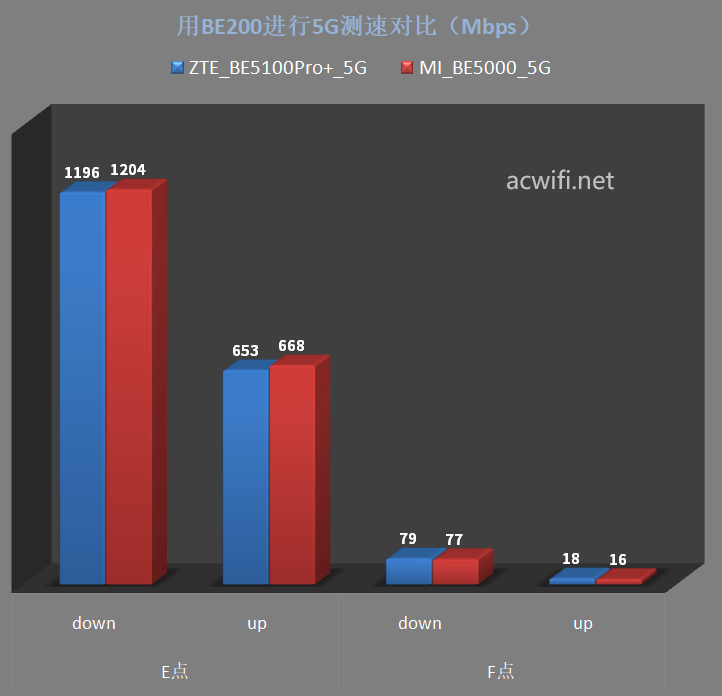

5G平均速度如下图：

5G速度两者很接近。

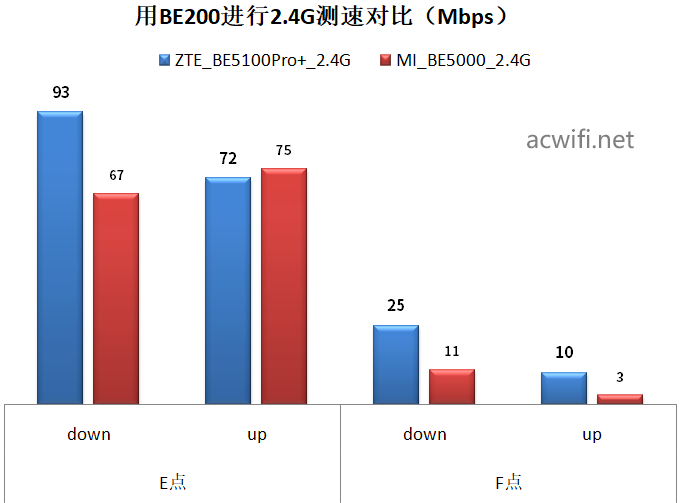

2.4G平均速度如下图：

2.4G速度是中兴好些。

最后把所有无线网卡测得的平均值放在一起做对比。

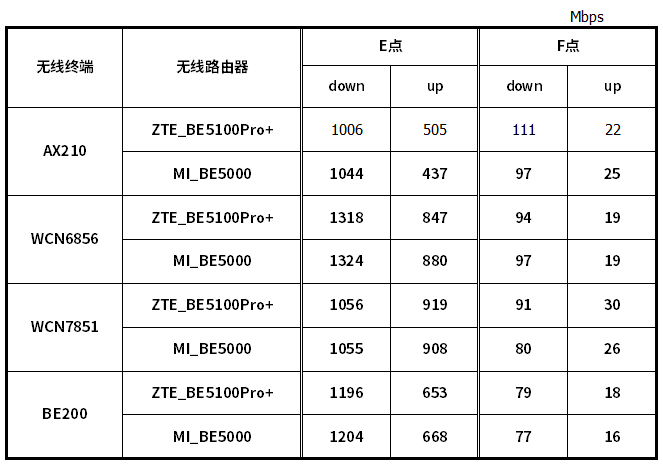

4台无线终端（电脑）的5G平均值所有汇总表如下：

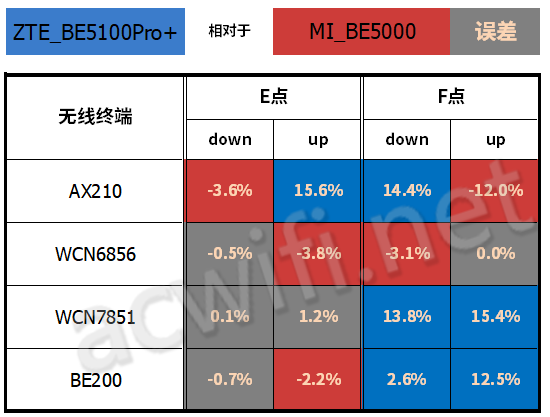

接着就是把这些结果做个对比值，把相差在2%以内的定义为误差值，为灰色格。

粗看，蓝色和红色 的数量差不多，所以两台5G的无线速度差不多。

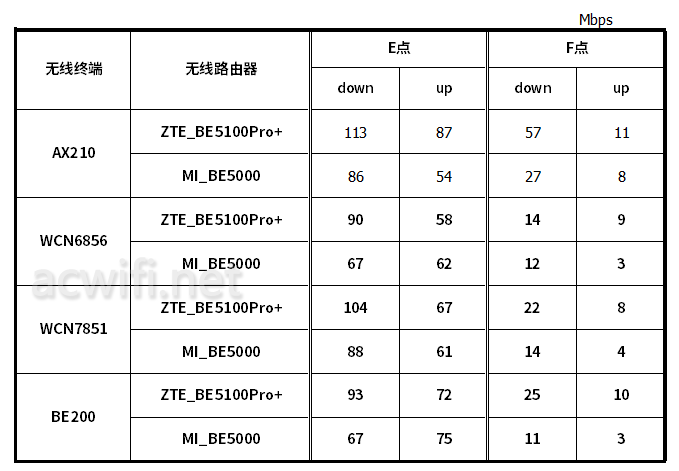

4台无线终端（电脑）的2.4G平均值所有汇总表如下：

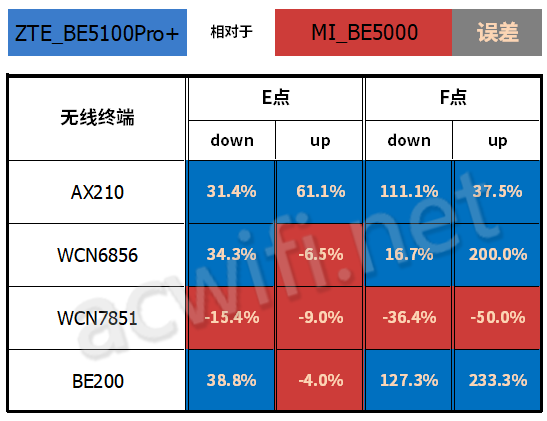

2.4G平均速度的对比值如下：

蓝色比红色多些，即中兴巡天BE5100Pro+的2.4G平均速度比小米BE5000表现要好一些。

五、无线极速测试

Intel BE200是大家止前都能便宜且能随便买到的最便宜的Wi-Fi 7无线网卡，就拿它来测试无线极速

先测试网口到无线之间的带宽是多少，好简单的，把2.5G LAN和1G LAN各同时发送给2.4G和5G终端就可以了，还有就是2.5G WAN和2.5G LAN同时传输给两个终端，测试的工具用IxChariot（我这种不会敲代码的菜鸟只会用图形化界面的东西）。实测都不超过2372.66Mbps（即2.5G网口用Ipv4传输数据的吞吐率）。

所以不管单网口还是多网口，到无线的速度最多是2.37Gbps，也就是无线速度受限于这里了。

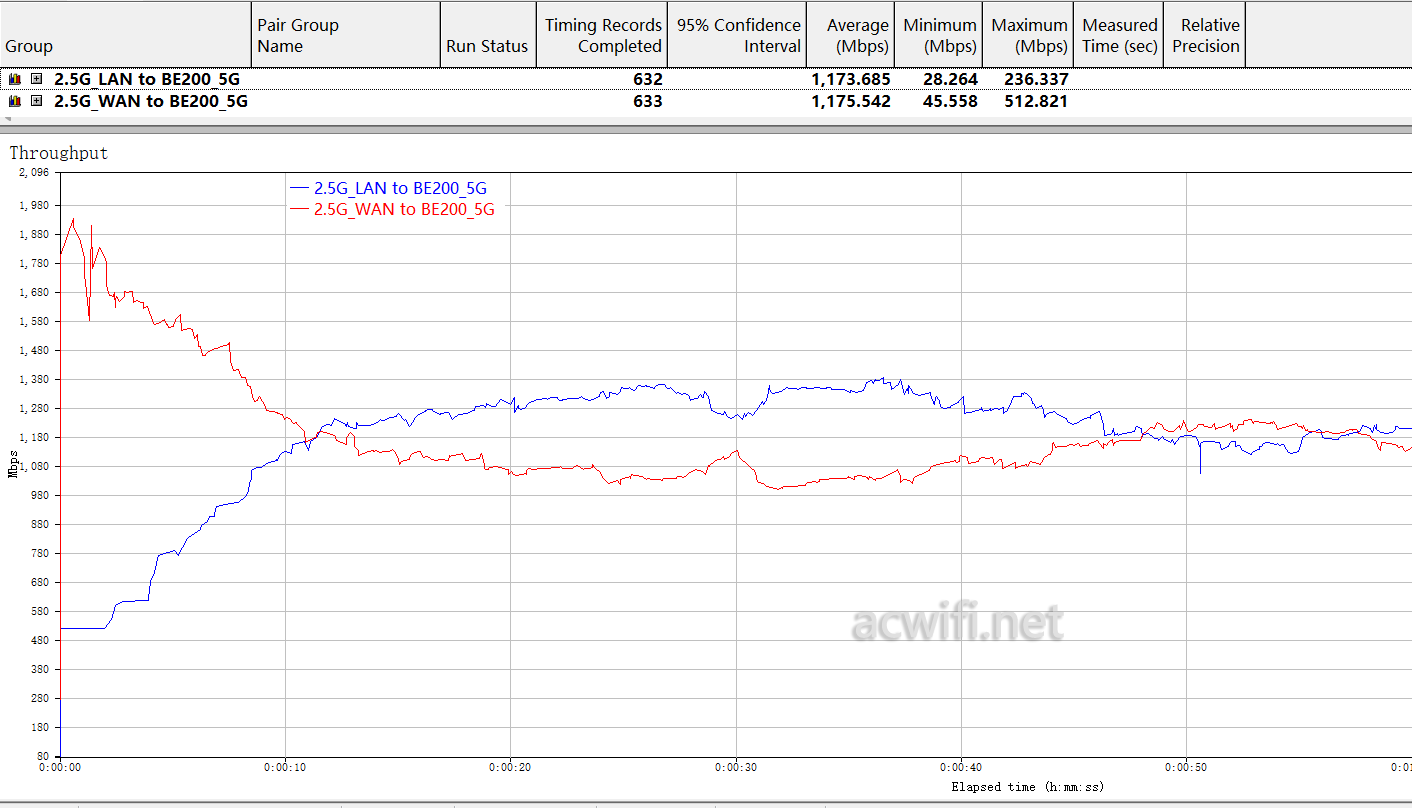

以下是2.5G WAN和2.5G LAN同时向连接了5G频段的BE200传输数据：1173.685+1175.542=2,349.227。即5G最高速度是2349Mbps

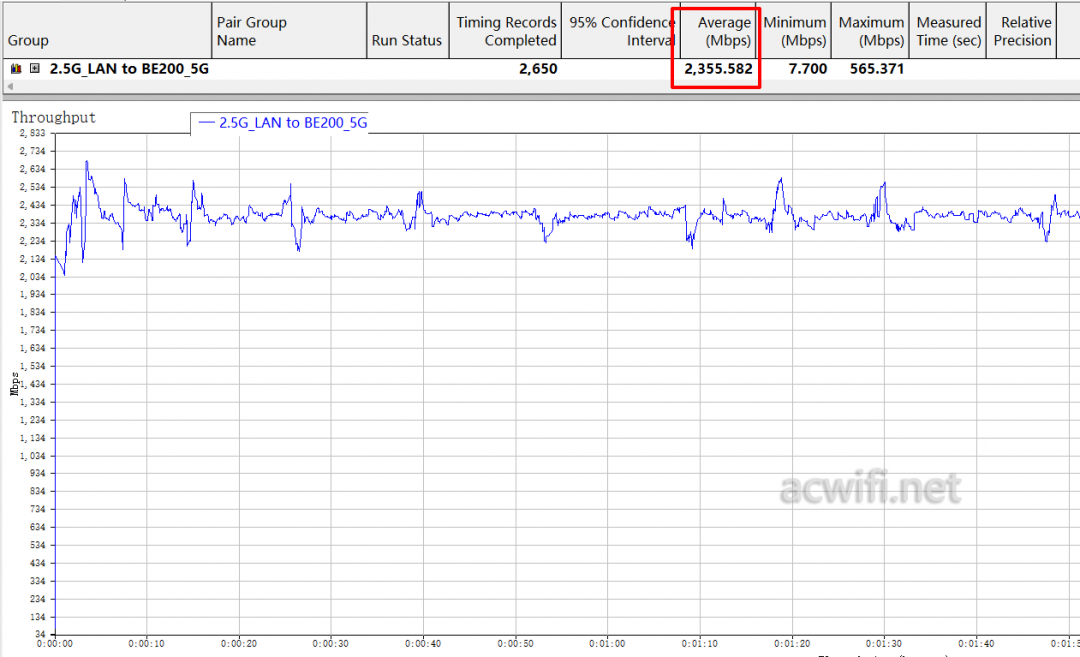

单2.5G网口到无线的极速，需要用到更多的线程和更多的时间，比如以下2.5G LAN到BE200 5G的测速，在IxChariot里用了30线程和测速3分钟时间，测出的结果（平均值）：2355Mbps

为什么这里不用自建speedtest测速呢？因为程序会有6%的数据补偿，不准确。（为啥前面的测速对比却用呢？因为彼此都有6%补偿，不影响对比）

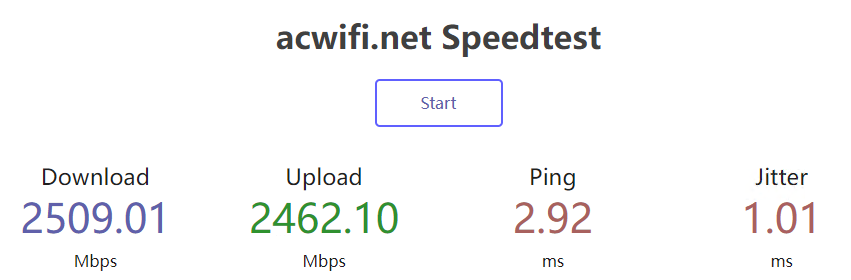

以下是用自建speedtest测速测得中兴巡天BE5100Pro+ 的5G速度：（数据是不是很好看）

从以上测速可见4096-QAM是有效果的。在2882Mbps的握手速率下，无线传输速度已经达到了2.5G端口的上限。

六、50个智能插座同时接入测试

50个智能插座如下图：

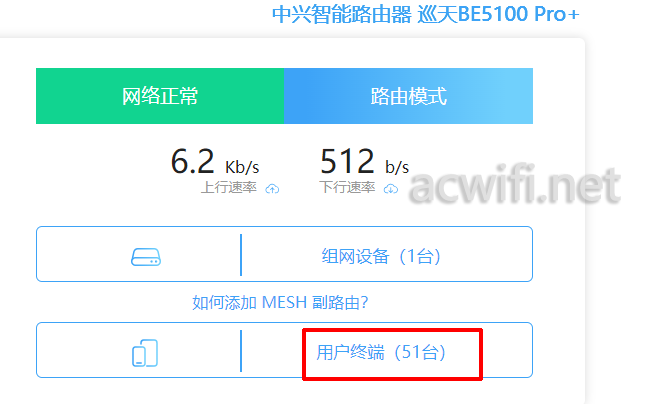

由于智能插座先前已经设置好连接2.4G的无线名称为acwifi，因此，把中兴巡天BE5100Pro+的2.4G无线名称设置为acwifi后，同时把这50个智能插座通上电，不到一分钟时间，全部连接上了。在后台查看连接数量：

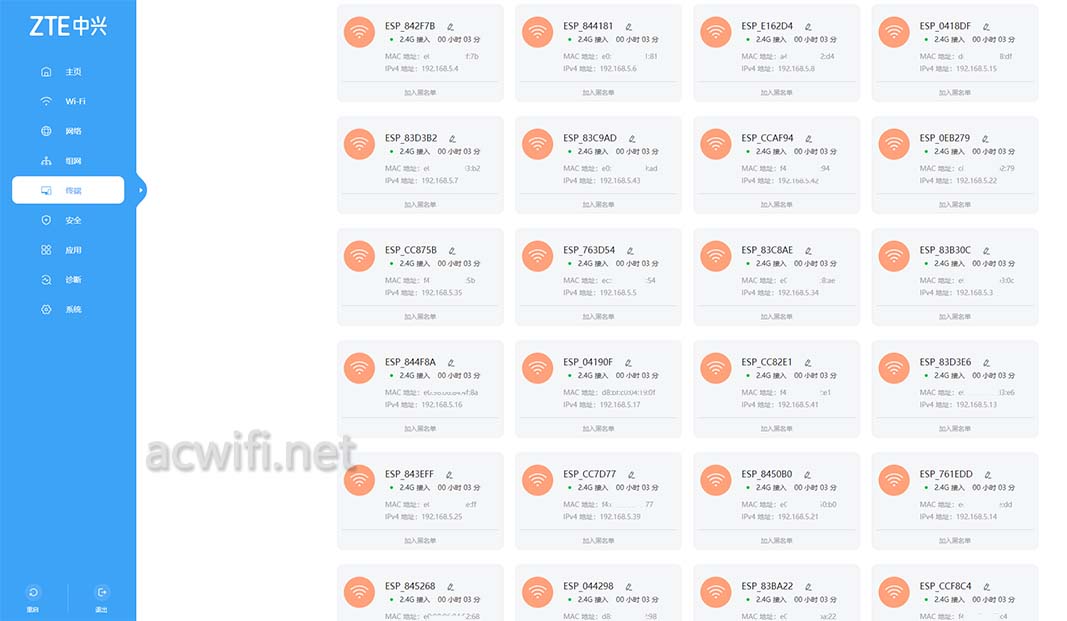

连接终端列表页：

七、APP功能

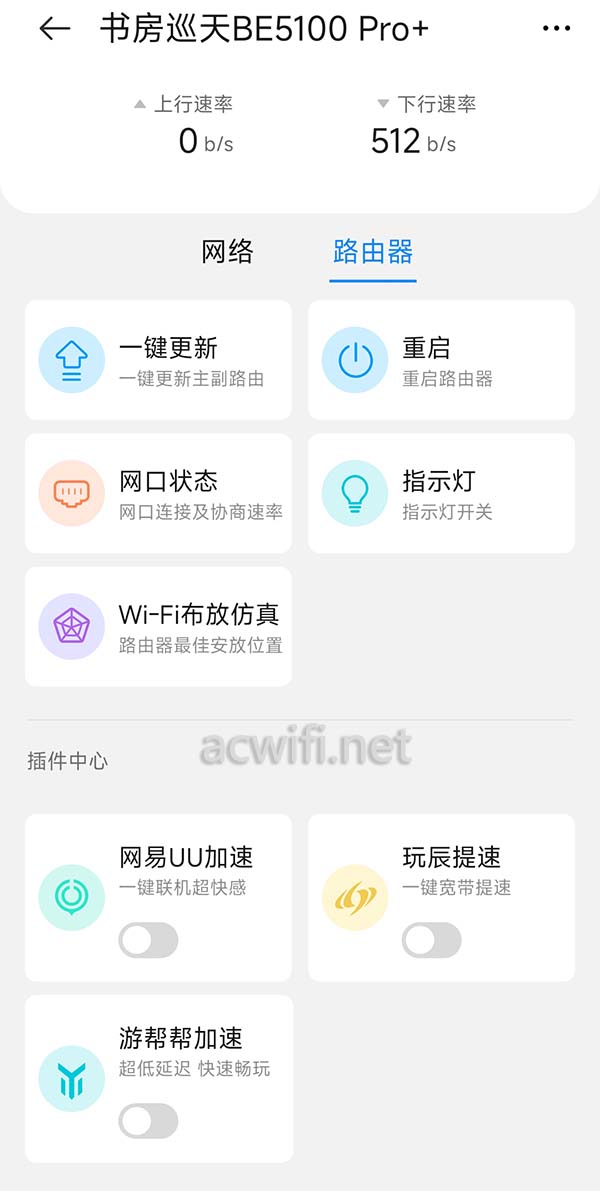

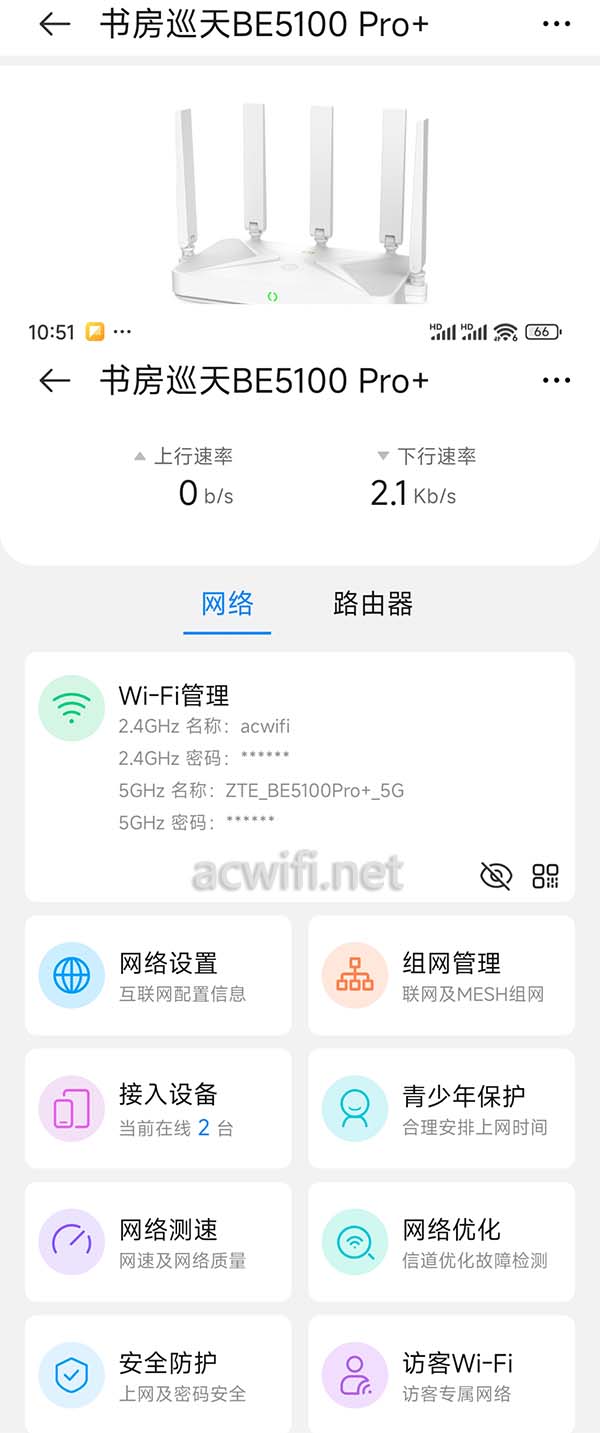

APP界面：

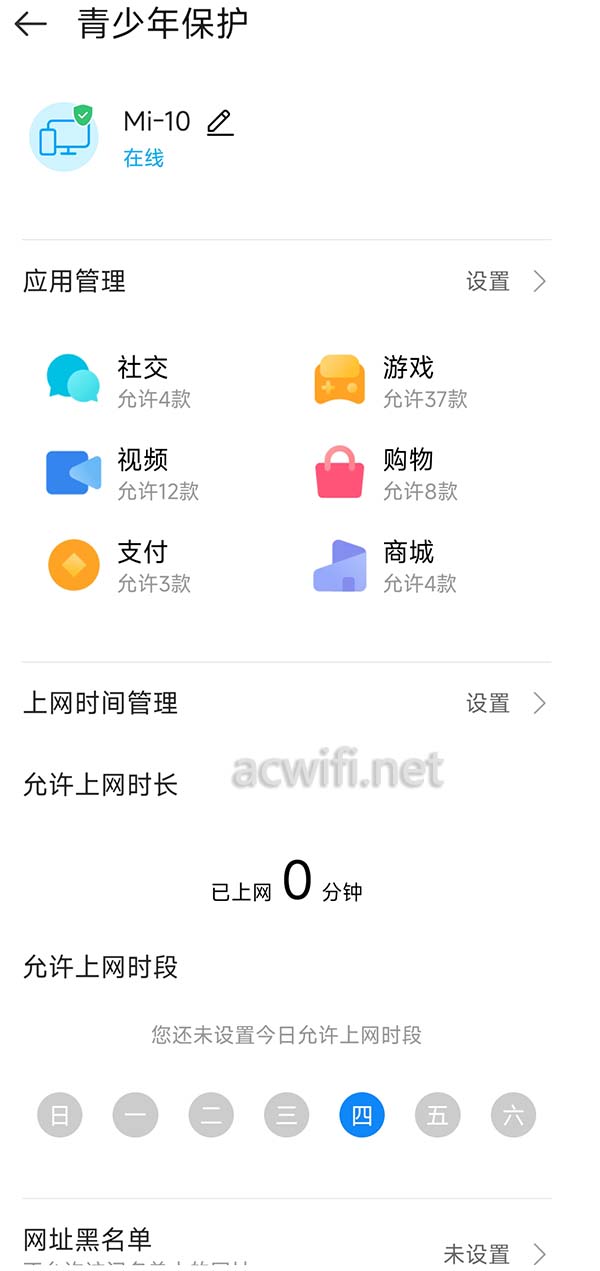

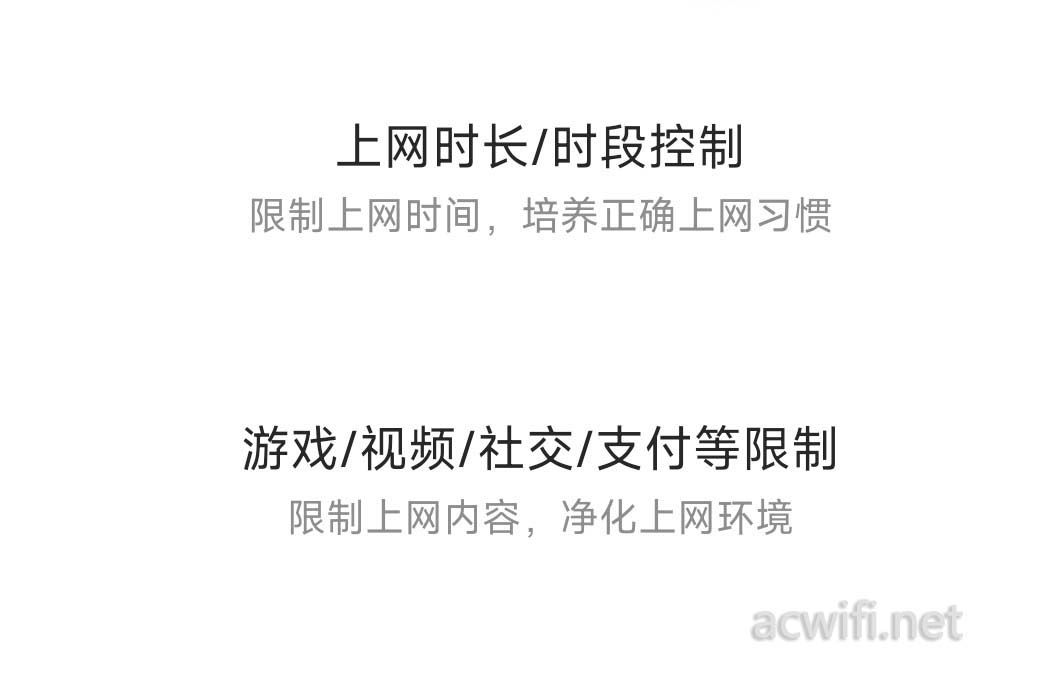

其中的“青少年保护功能”是比较实用：

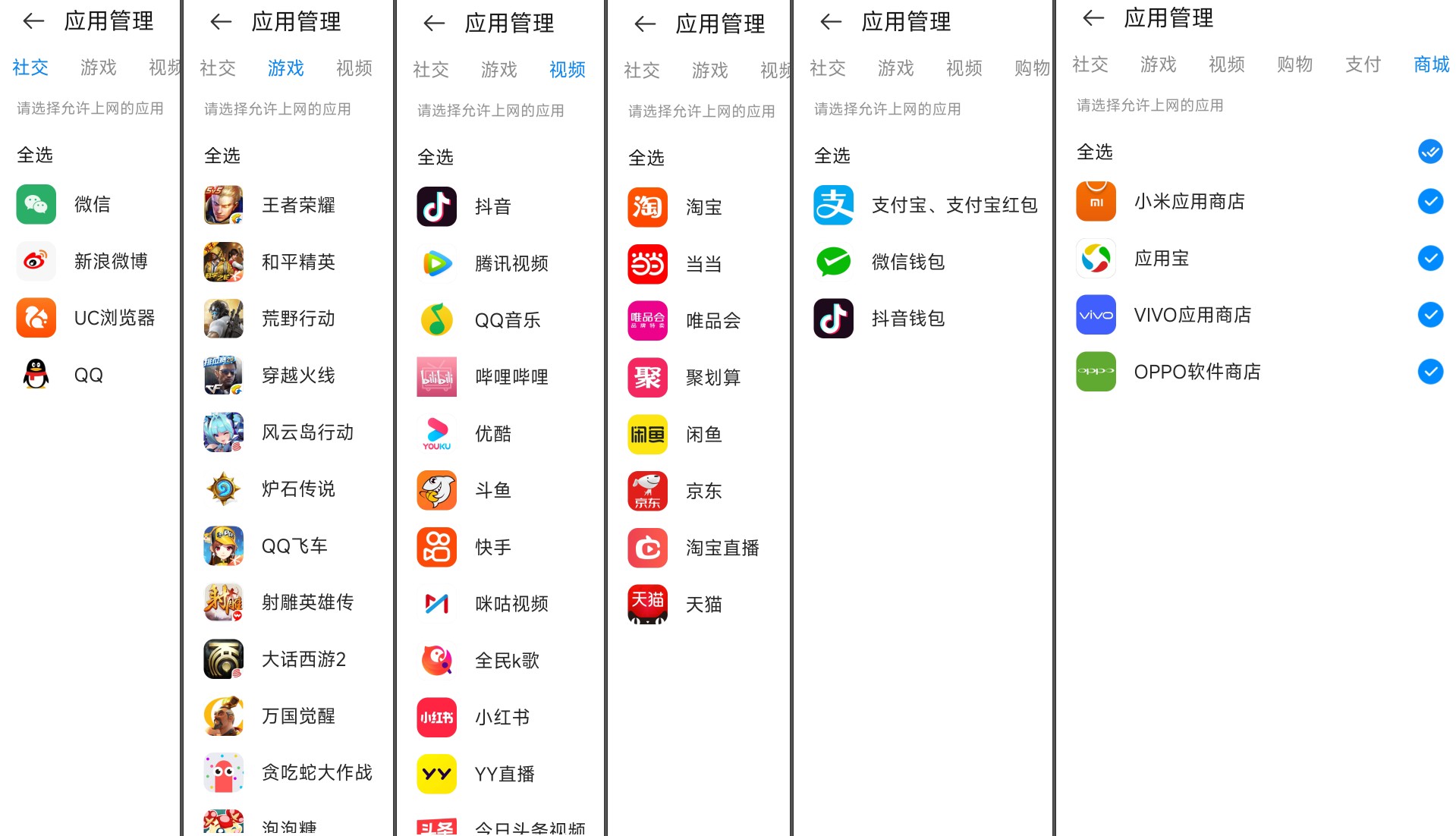

应用列表截图：

只是视频列表里面没有爱奇艺。

八、总结

中兴巡天BE5100Pro+是目前最便宜的双2.5G口Wi-Fi 7无线路由器（329元），如果不需要用到2.5G口， 用巡天BE5100就行，便宜90元。
