TP-LINK BE6500 7DR6560拆机，通过实测告诉你为啥四个2.5G网口共享5G带宽。

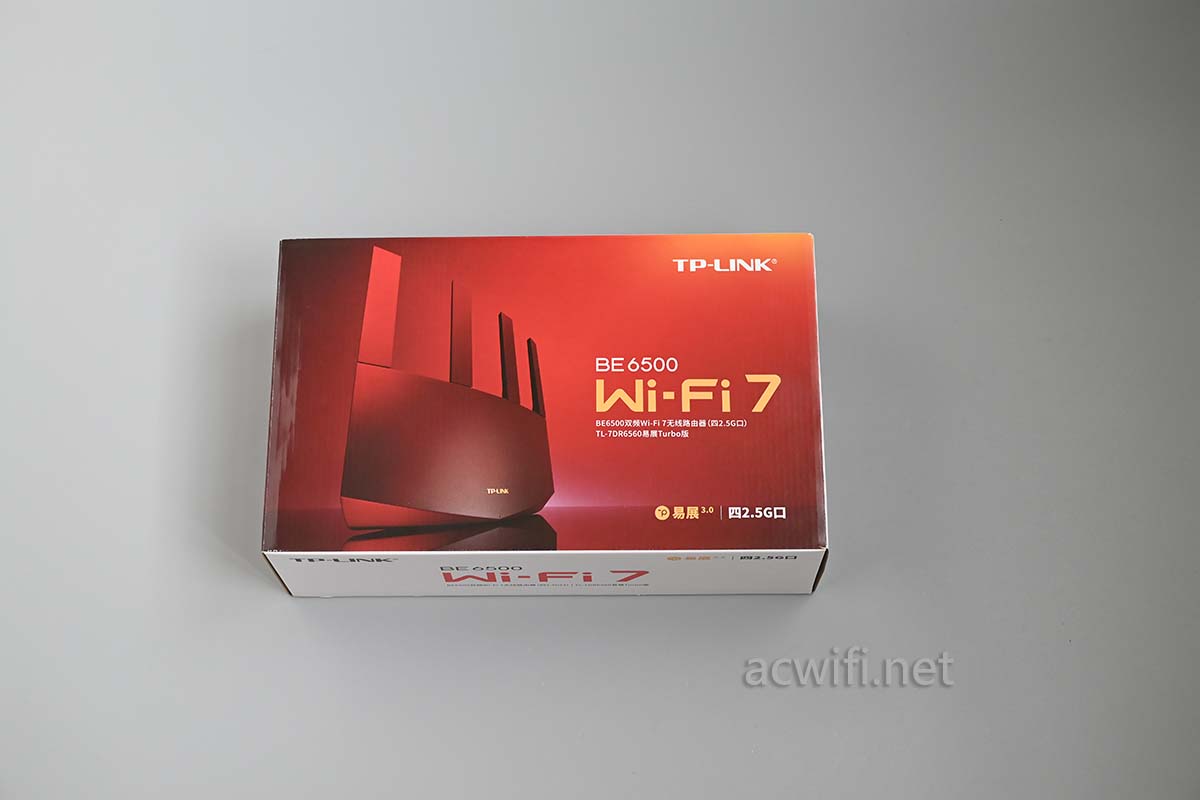

7DR6560的外包装：

TL-7DR6560易展Turbo版，支持易展3.0，四2.5G口。

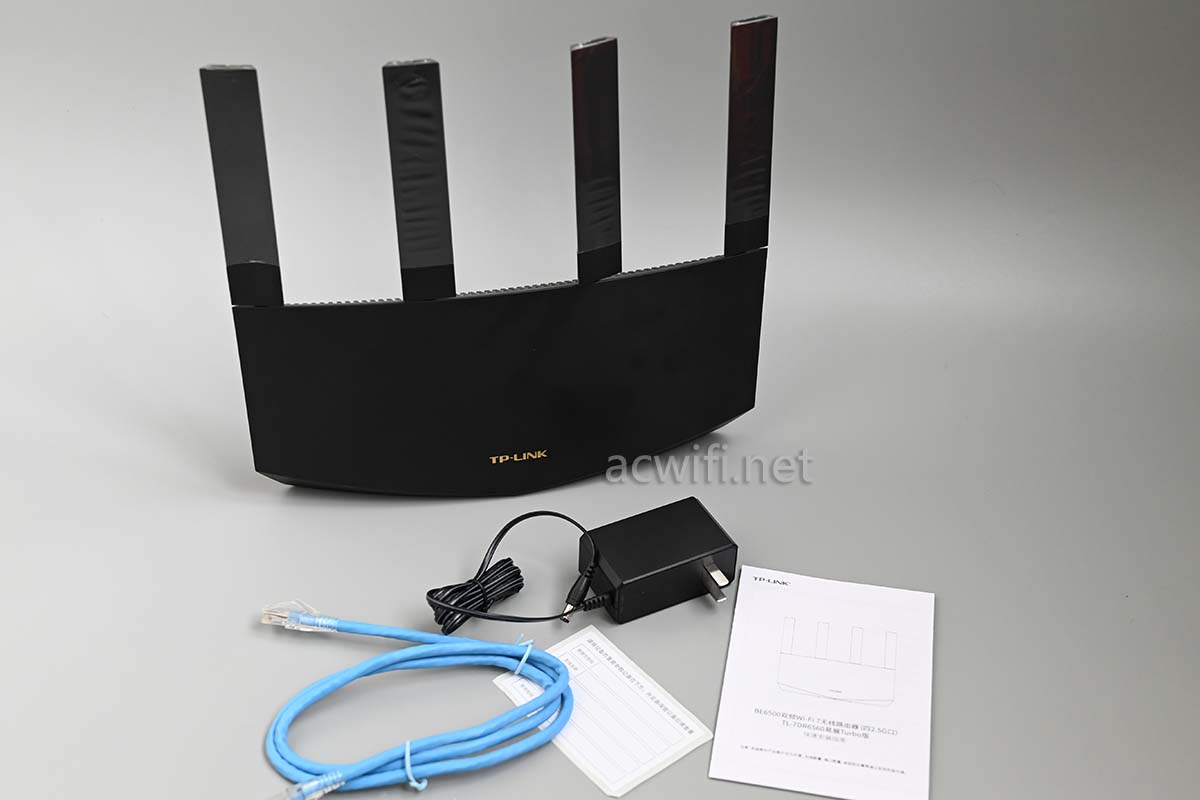

机身和配件：

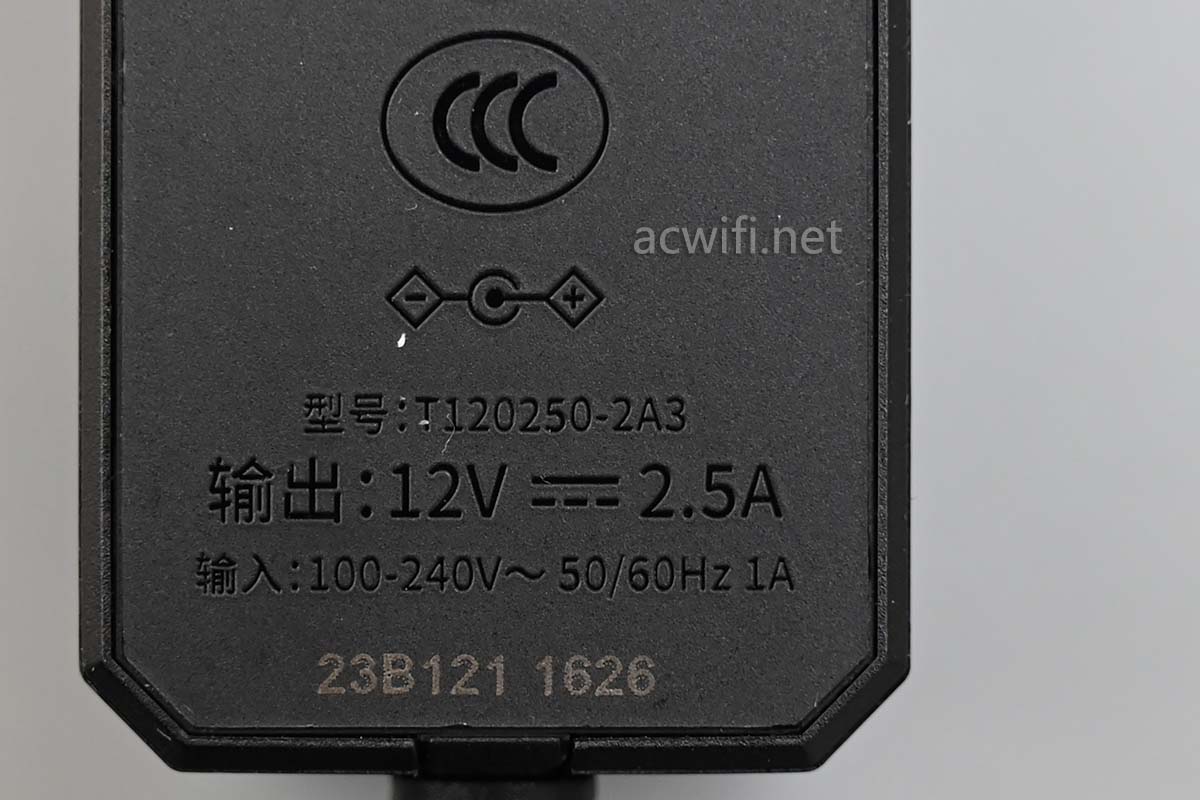

电源适配器的输出规格是12V/2.5A。实测只连接一个光猫LAN口（1Gbps）时，待机功率是9.2W，如果插满四个2.5G网口，待机功率达到12.8W。这功耗有一点高！

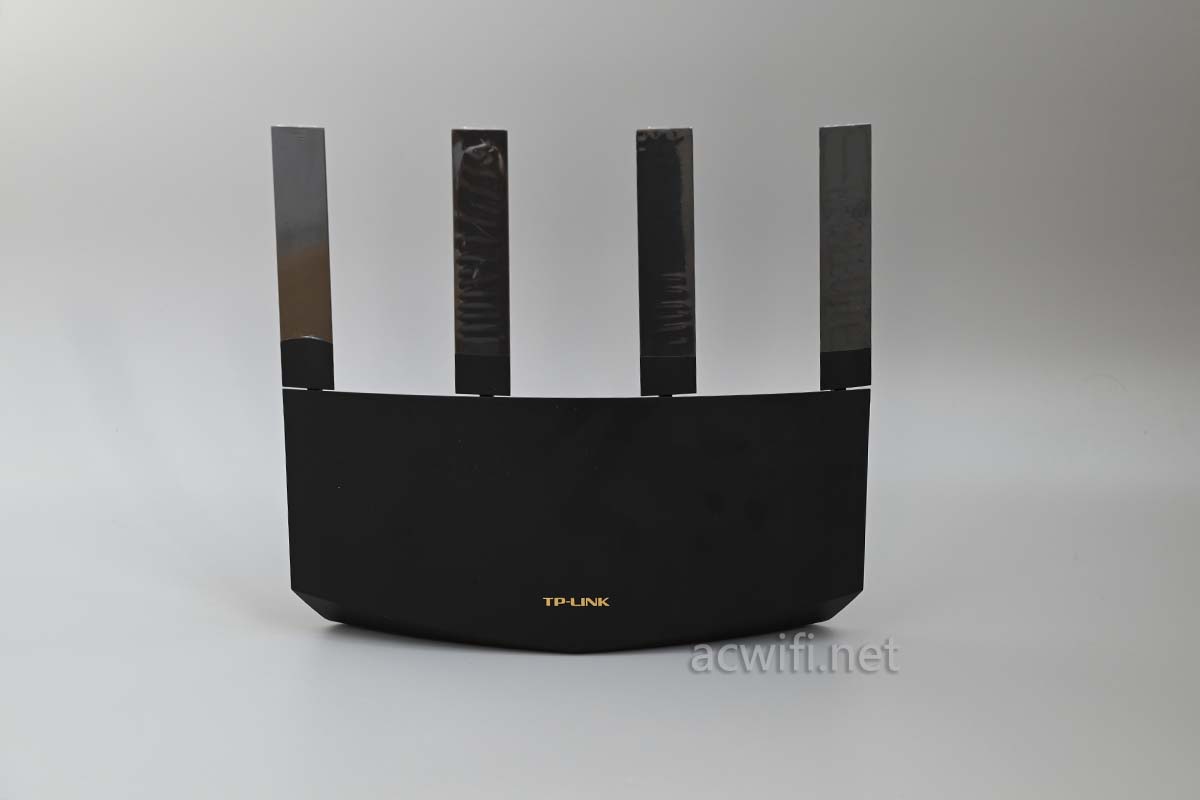

机身正面：

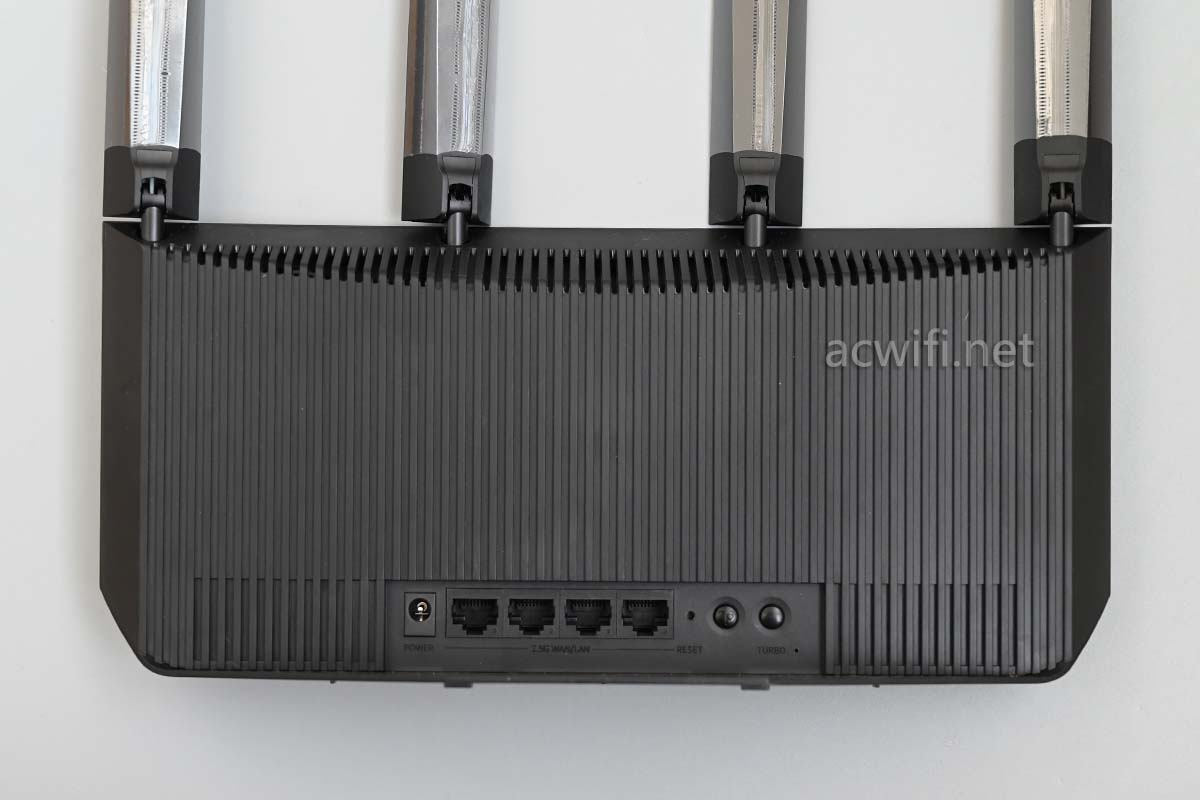

背面：

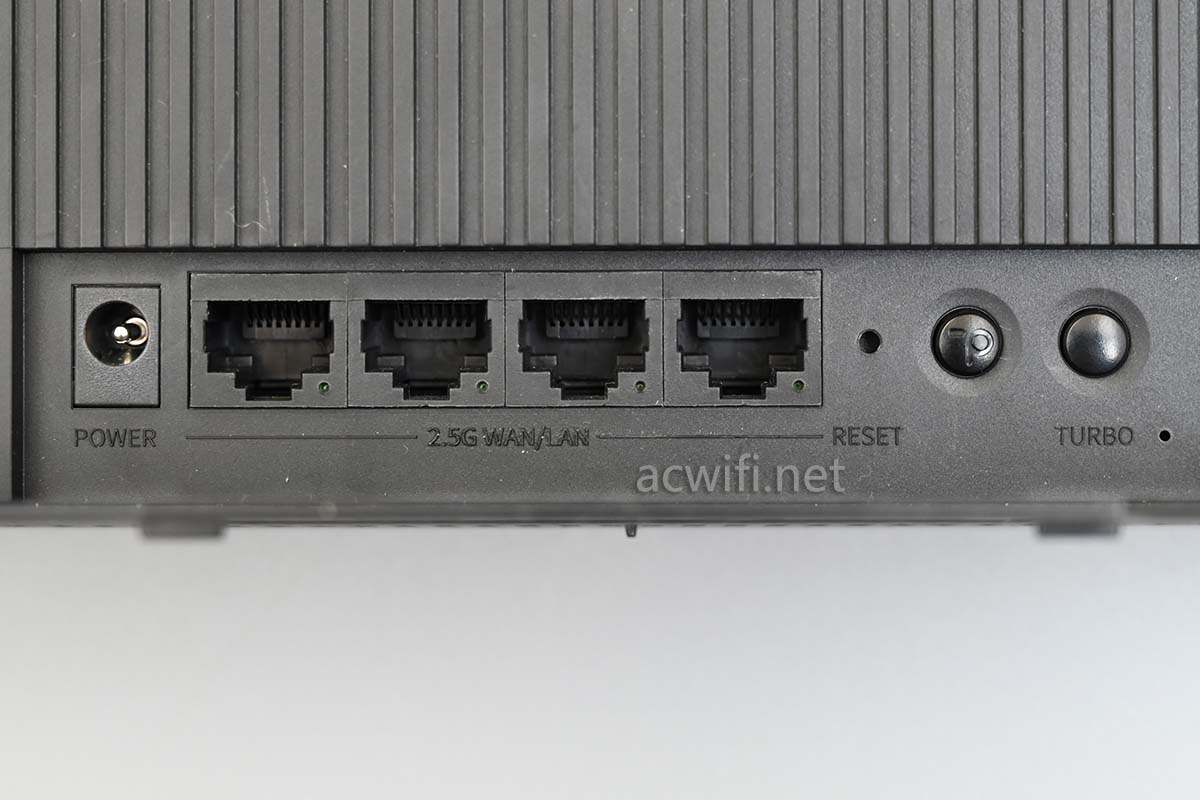

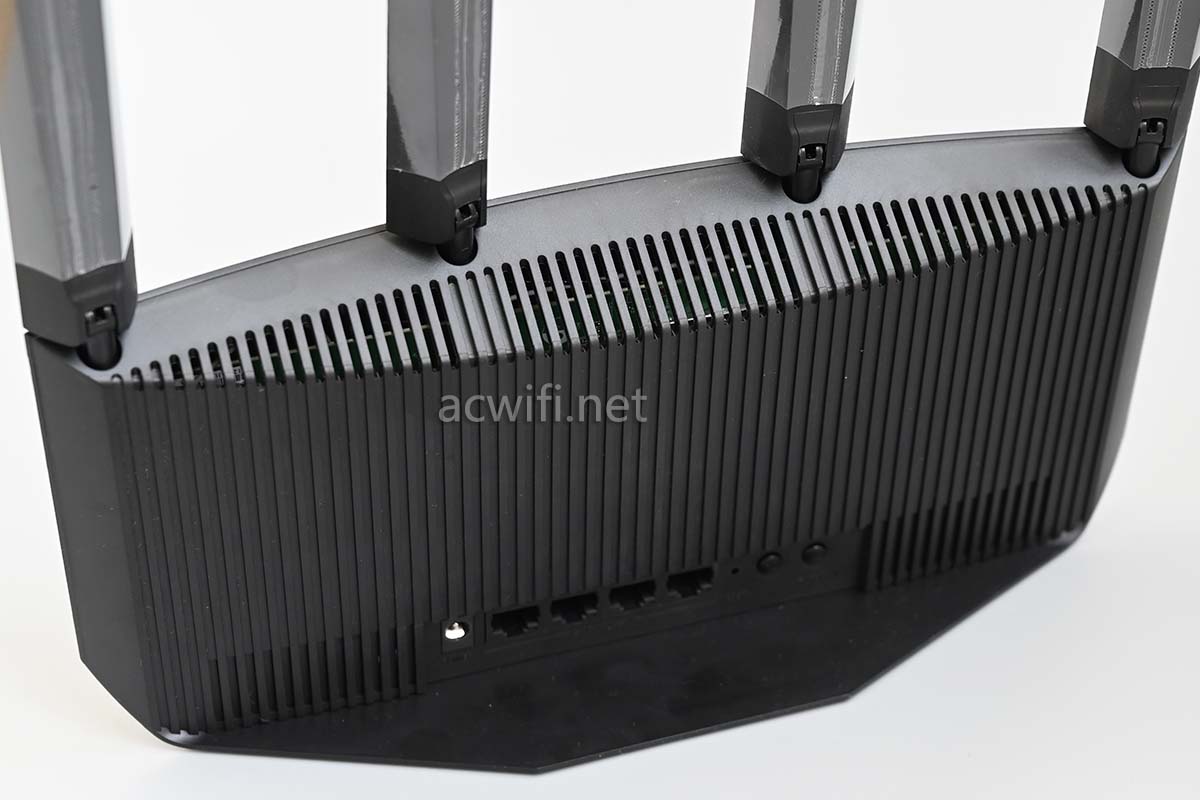

四个2.5G网口，最右边有个TUTBO键，默认是开启TURBO的，你不要去按了，按一下就关闭，按一下开启。。。然后不知道开没开了。你可以进应用管里面，找到信号强度调节，如果是增加这一档，就是开了TURBO。关于四口2.5G共享5G带宽的问题，后面做个测试和原因。

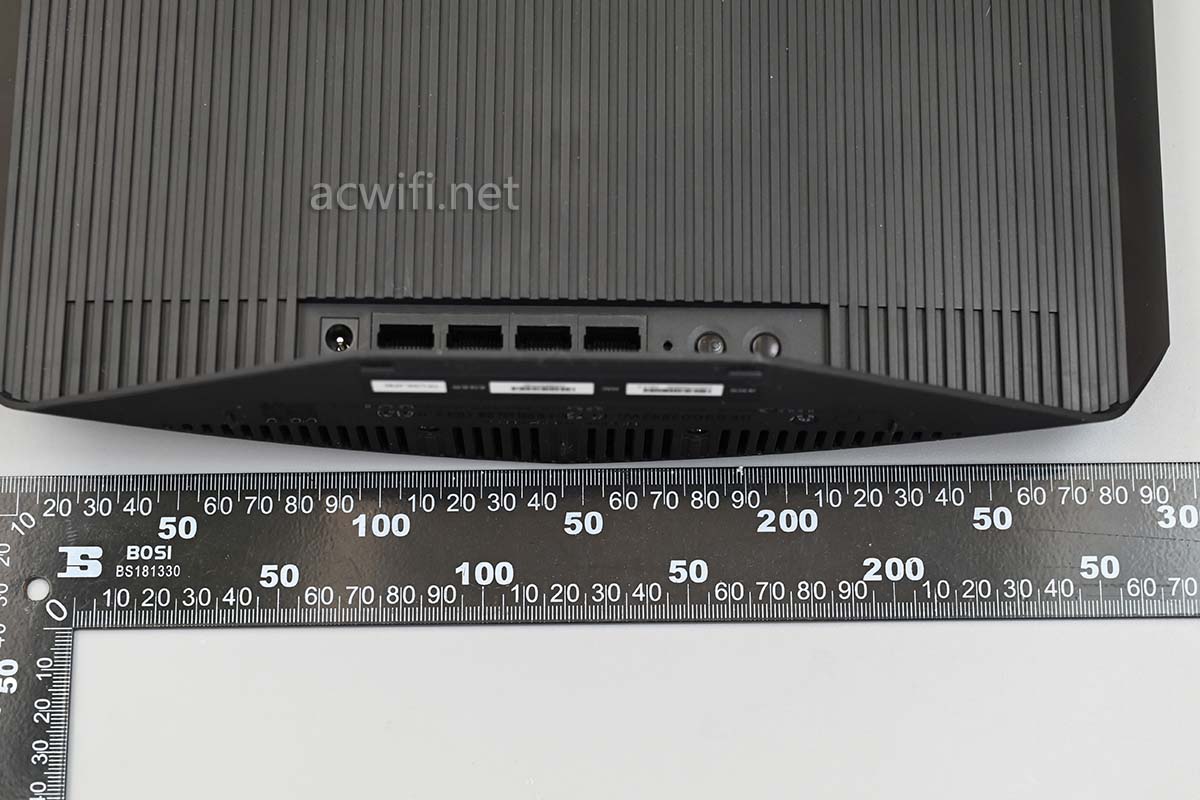

机身宽带大约是A4纸的长度：

底部：

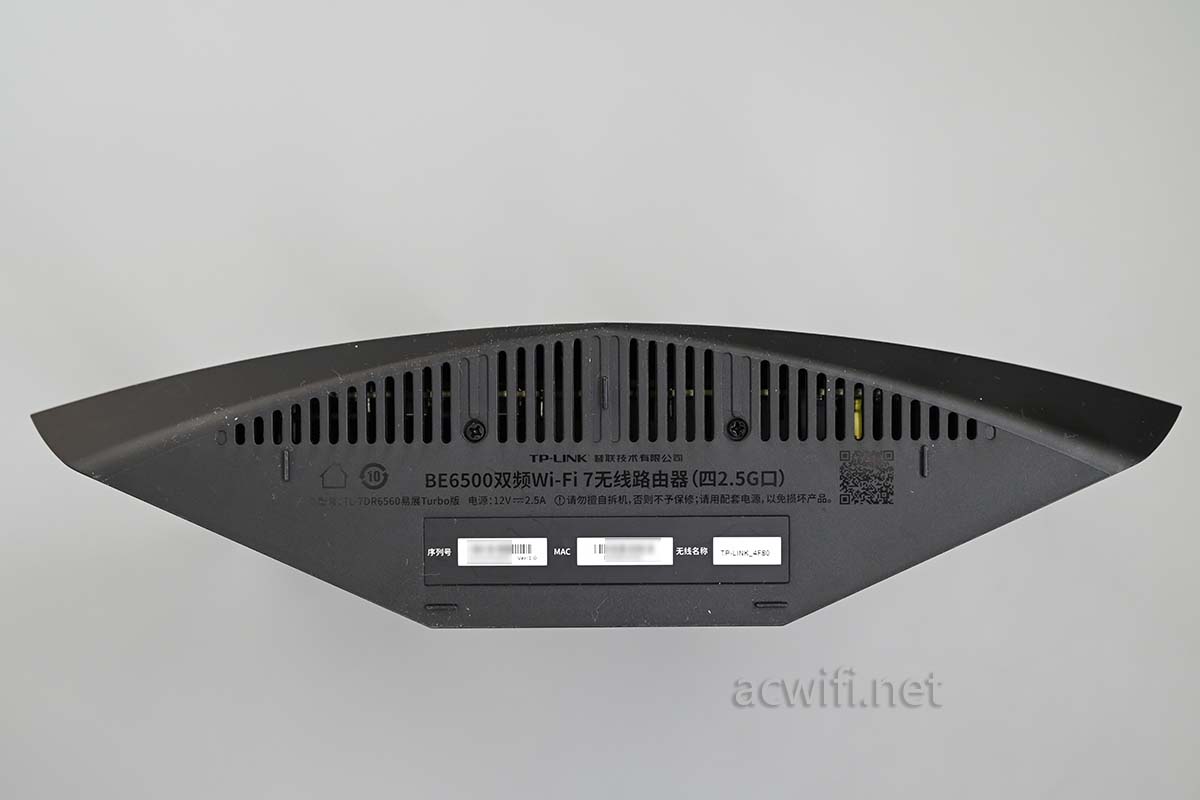

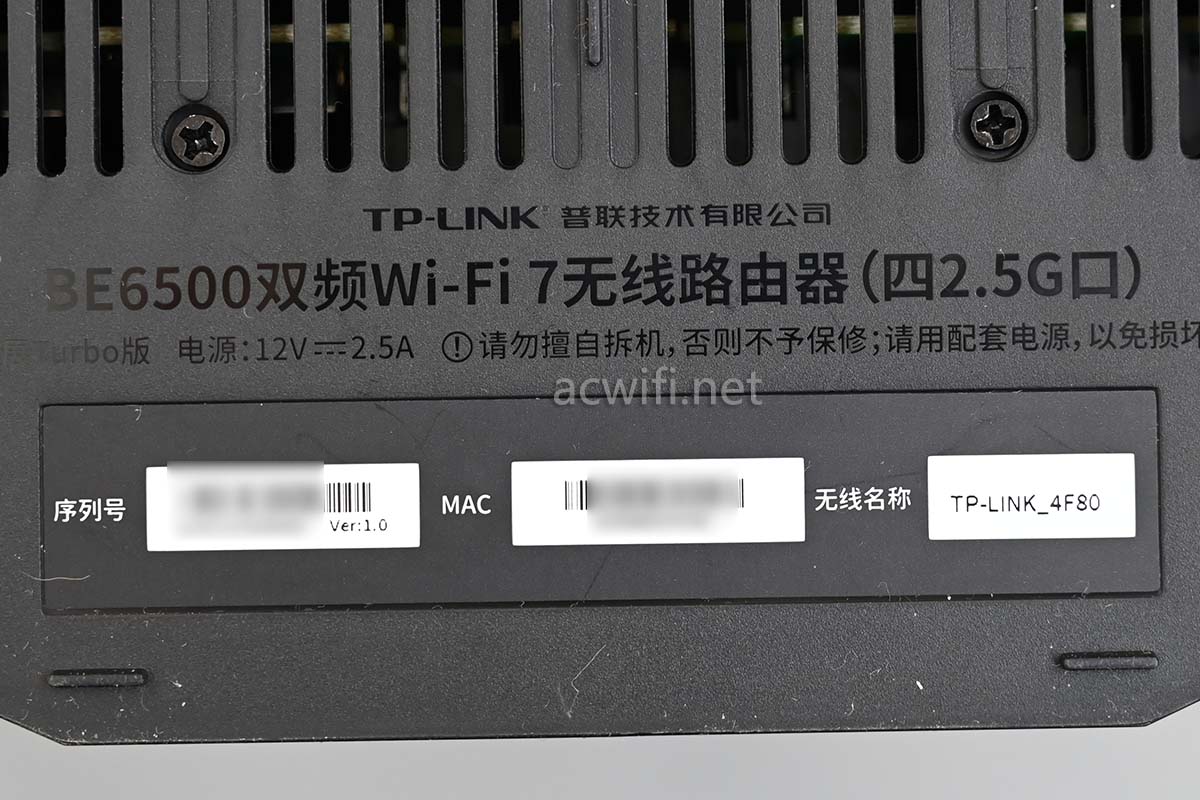

标签内容：BE6200双频Wi-Fi 7无线路由器（四2.5G口）

由于定位是双频，所以它不可能有切换三频模式。

这个模具的散热设计是合理的，顶部开了散热孔：

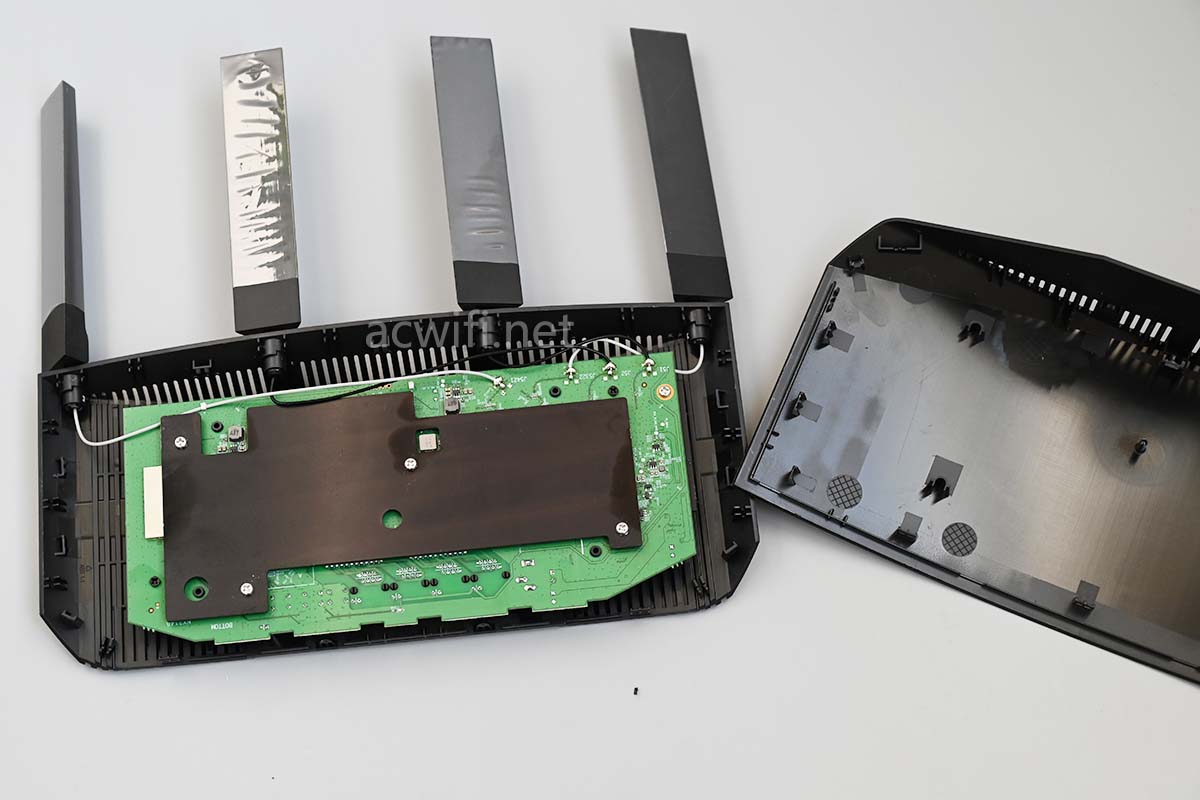

底部2颗螺丝，拧出，拆开外壳，这次拆得不错，只料了一个卡扣。

主板面积比较大：

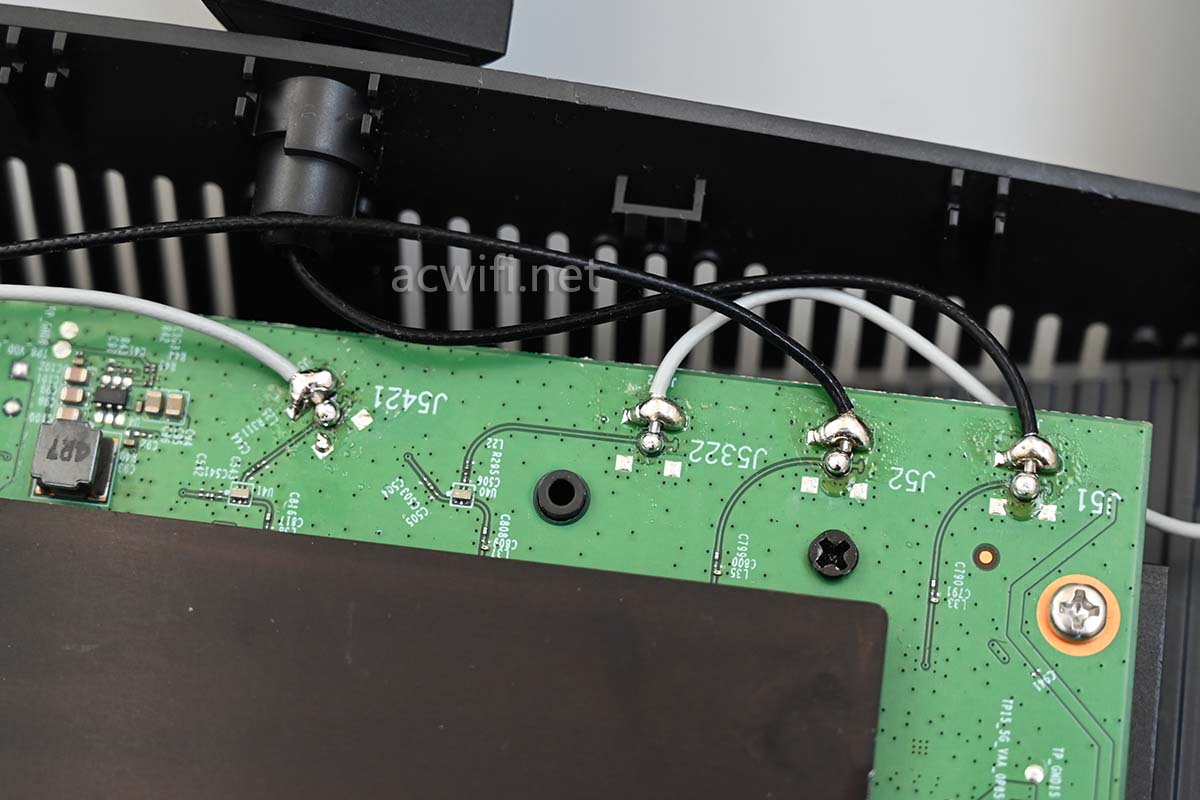

四根外置天线，左右两侧是双频天线，中间两根单频5G天线。我不做标记了，比较简单。

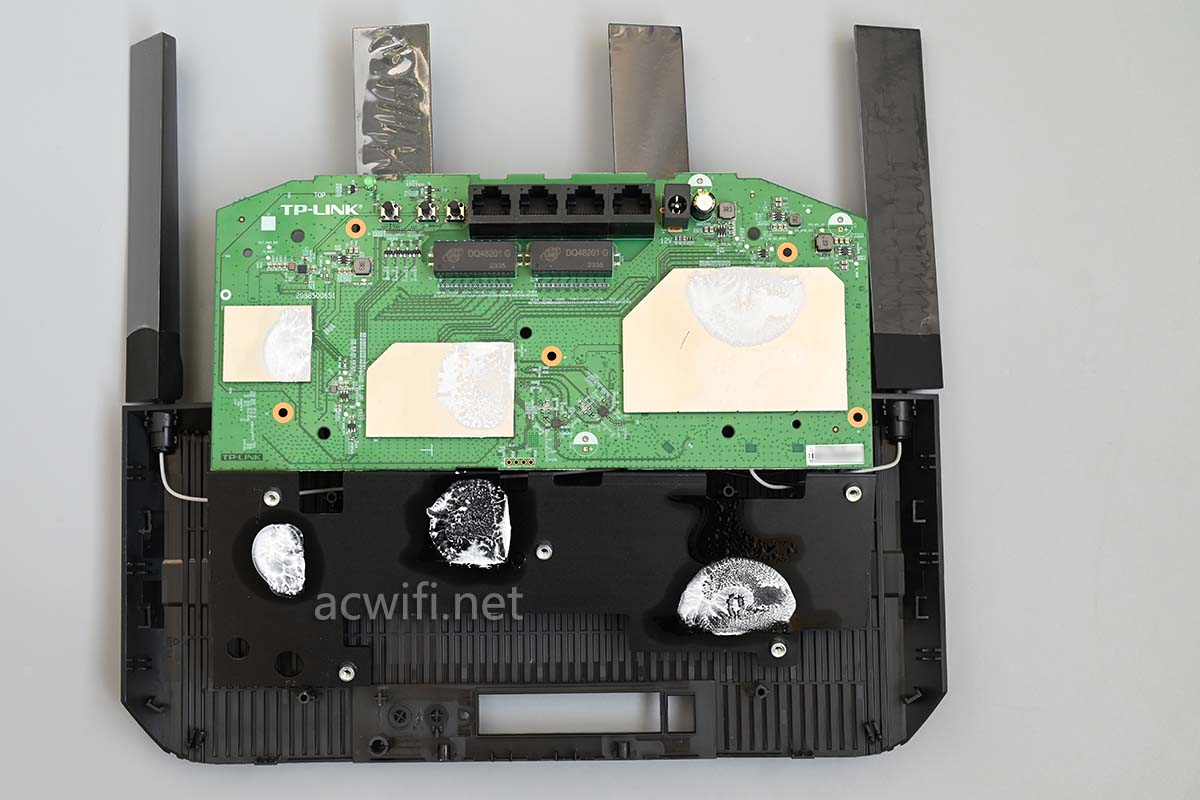

主板有2颗固定螺丝，拆下主板并翻转：

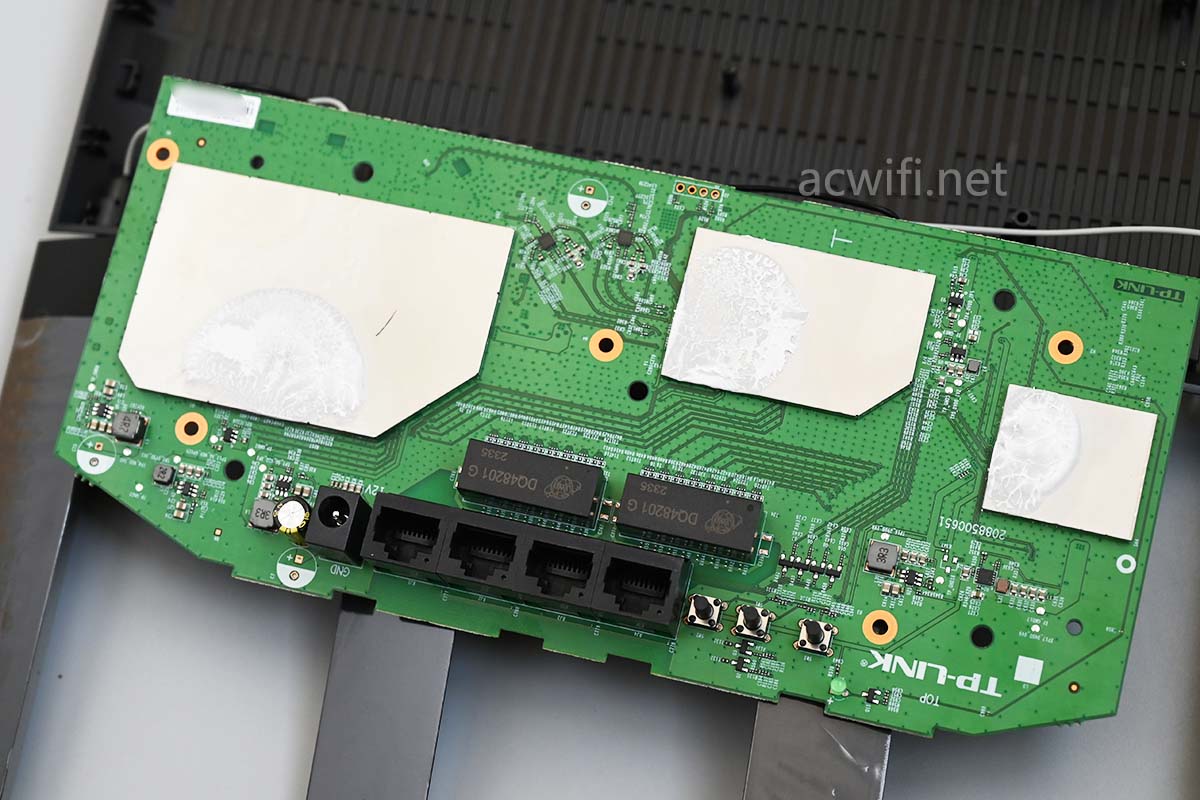

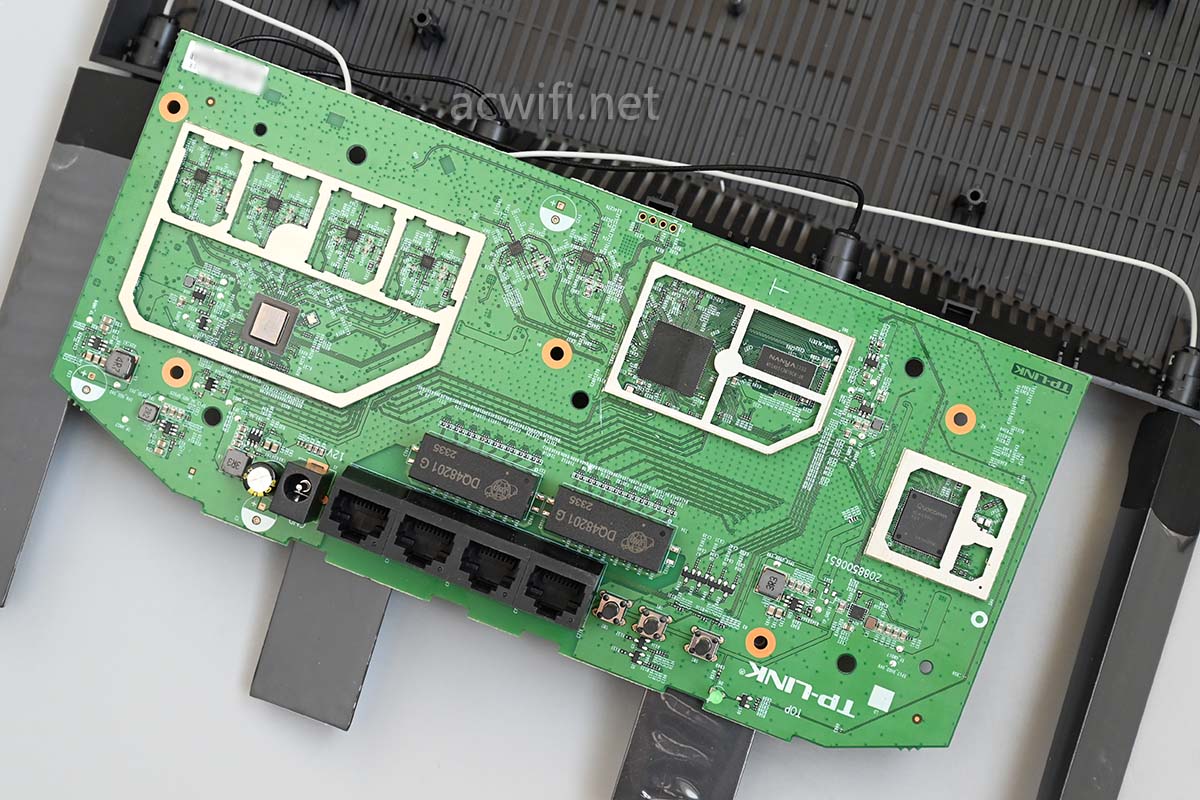

这一面能看见网口，我称为主板正面：

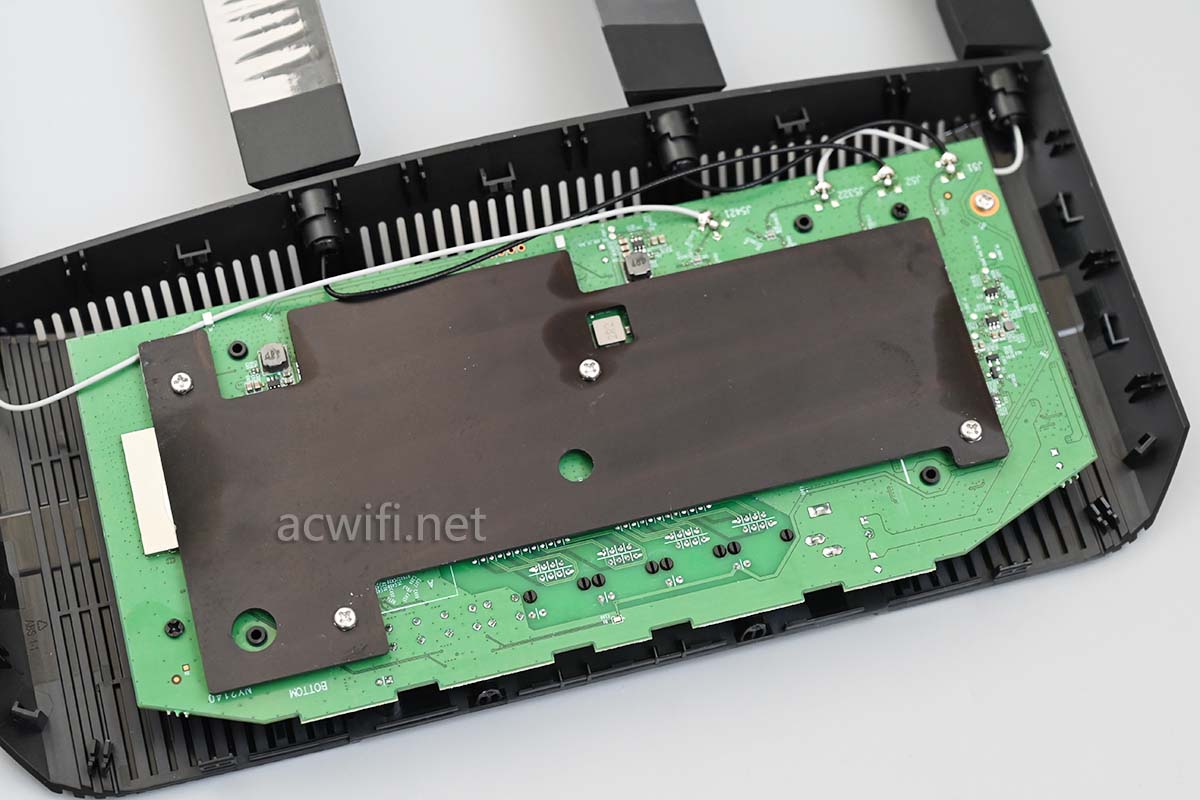

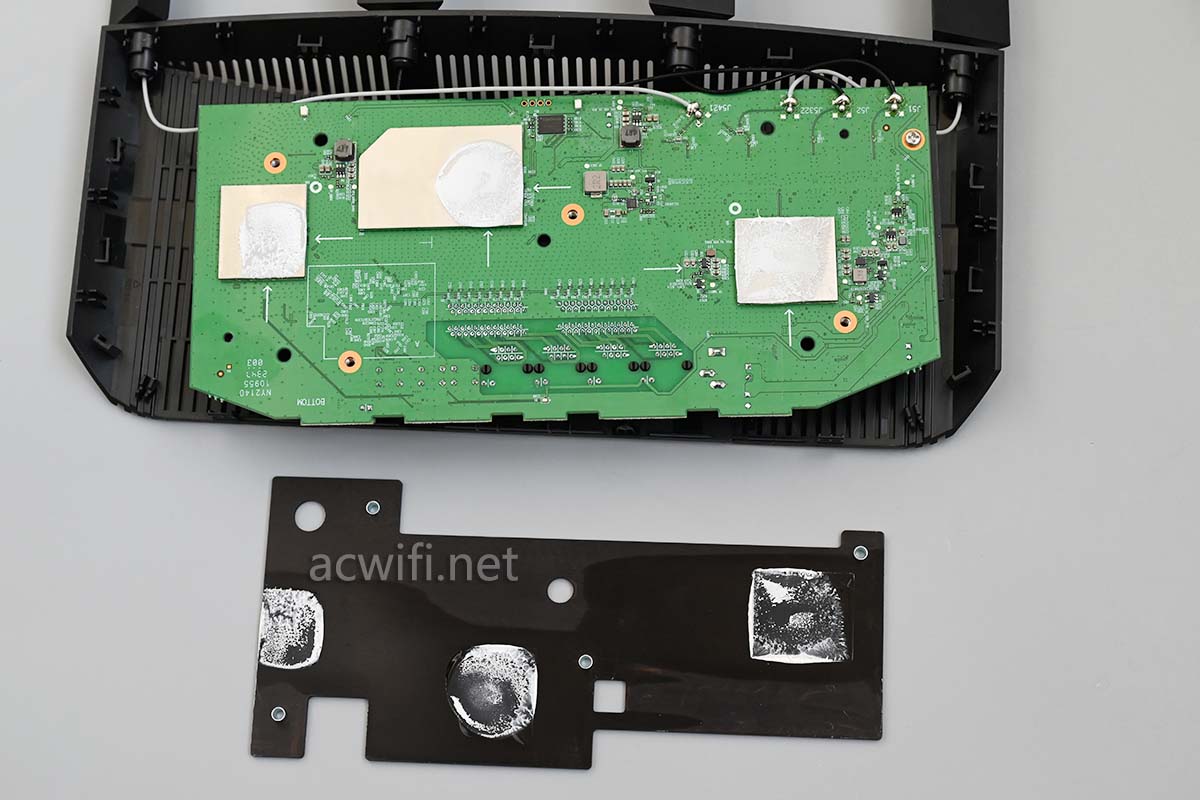

把主板背面的均热板拆下来：

有三个屏蔽罩，我猜里面是空的。

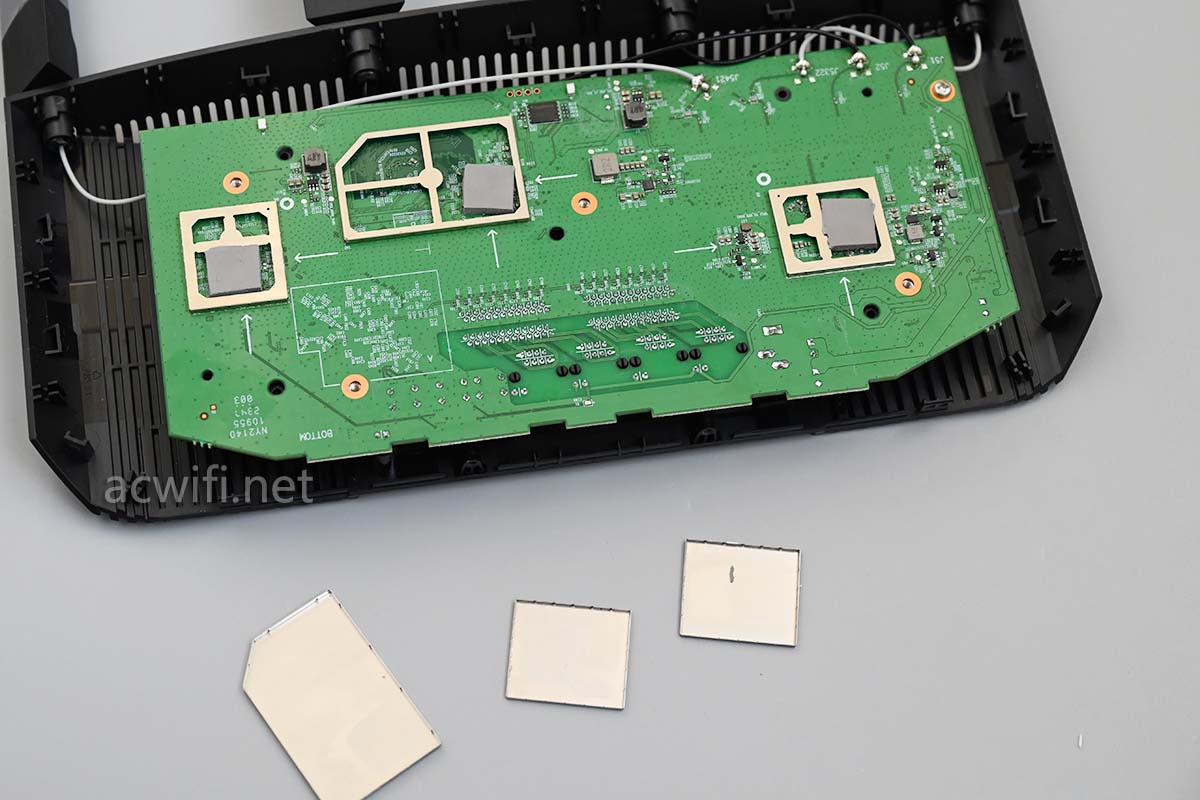

撬开三片屏蔽罩：

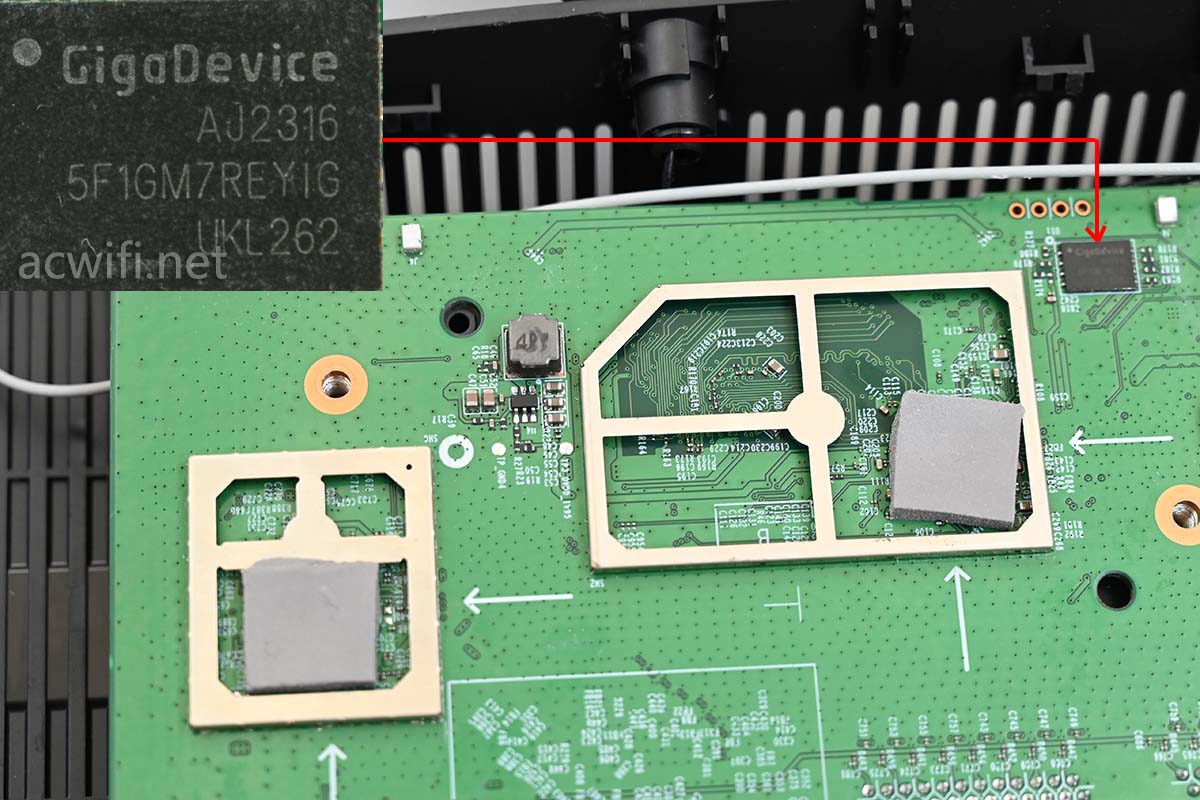

这一面有一颗闪存芯片，型号是GD5F1GM7REYIG，兆易创新的1Gb SLC NAND Flash，容量128MB。

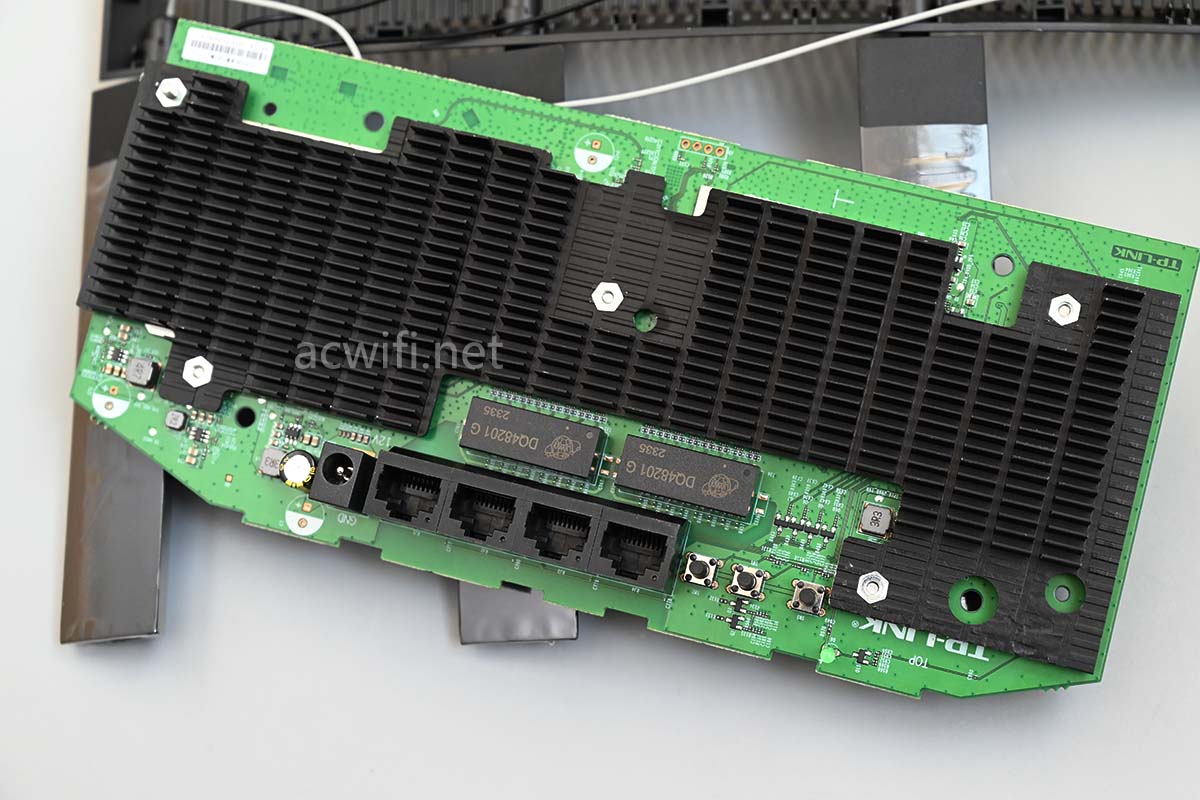

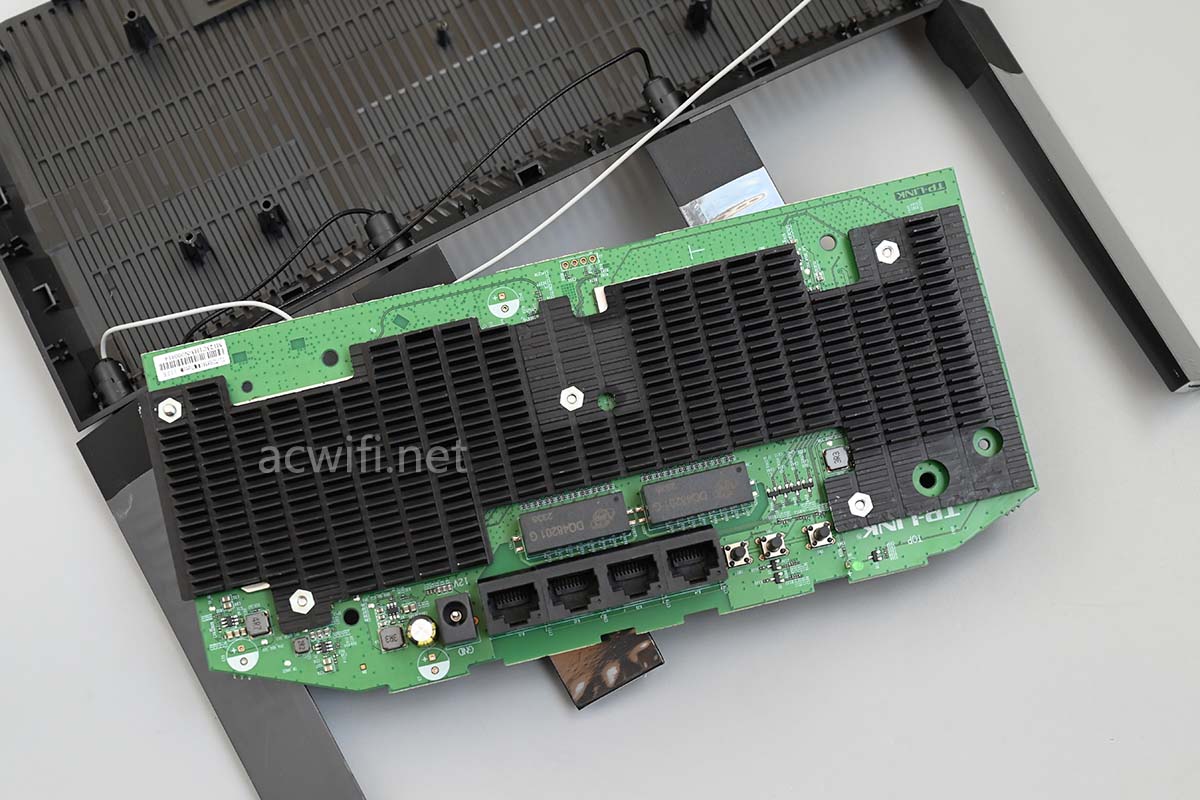

我先把屏蔽罩扣上，然后翻到主板正面，拆下散热器：

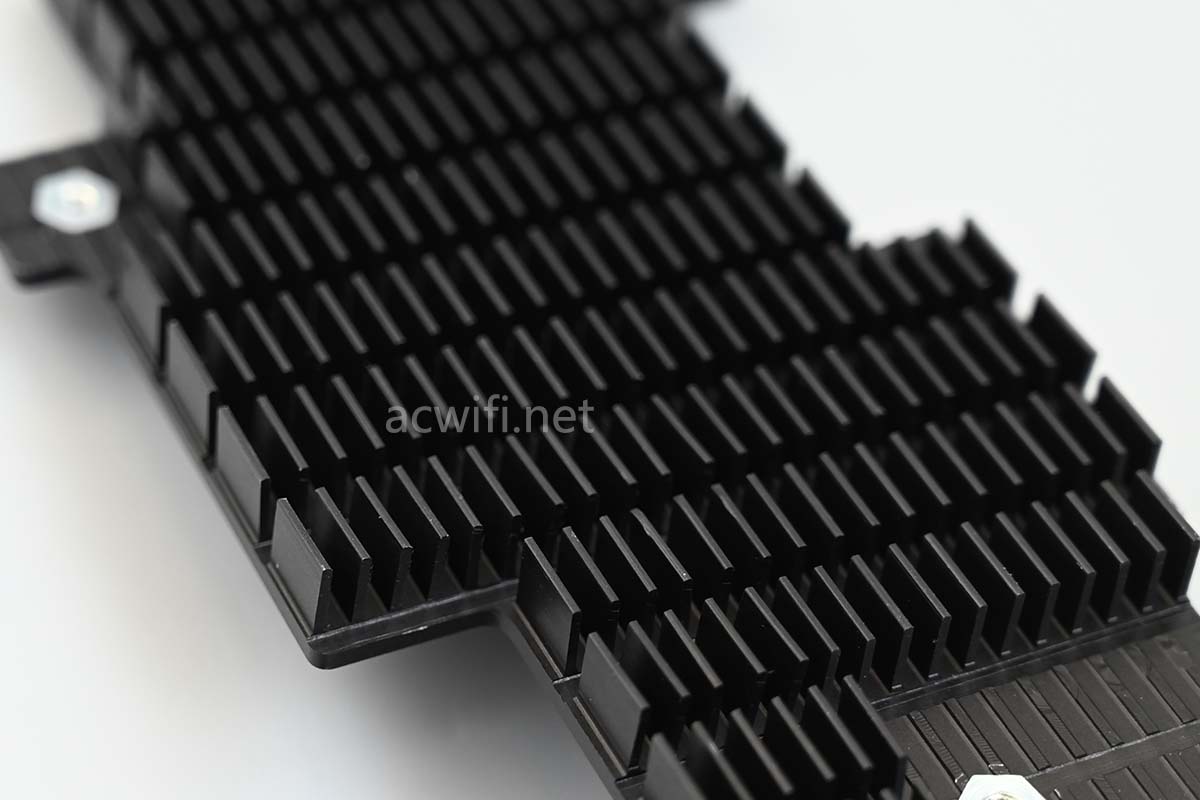

散热器：

屏蔽罩与散热器之间涂了导热硅脂：

为了避免弄脏手和背景布，我先清理干净硅脂，在回装的时候，我通常会用导热系数更高的硅脂填补被清理的部分。

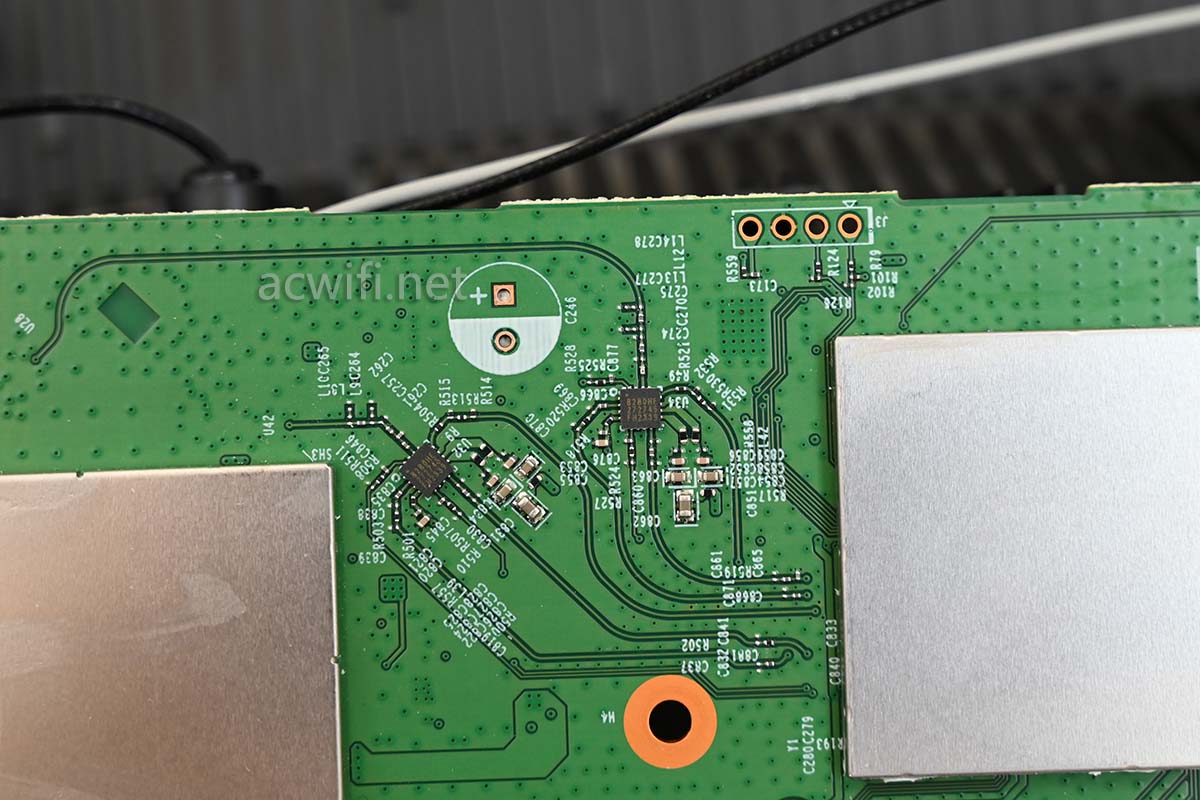

这里有2颗FEM芯片：

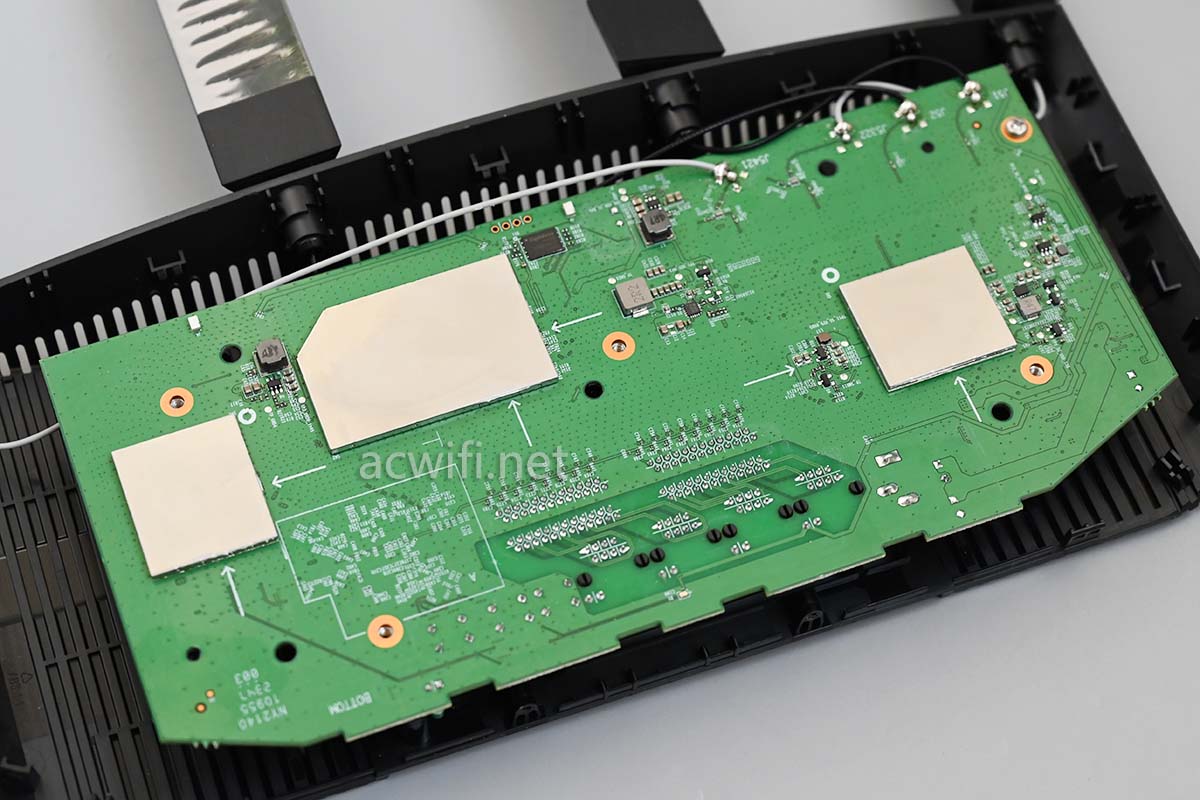

撬开屏蔽罩：

先看CPU吧。

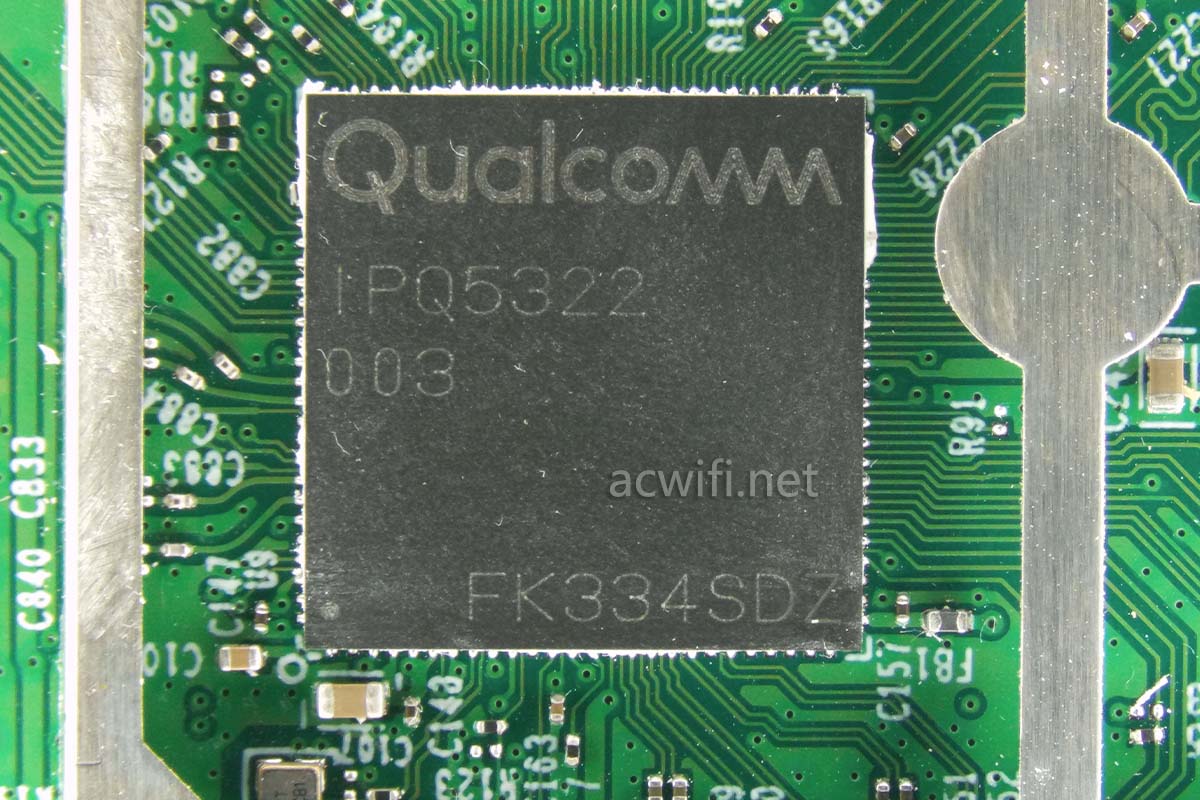

7DR6560的CPU型号是高通的IPQ5322：

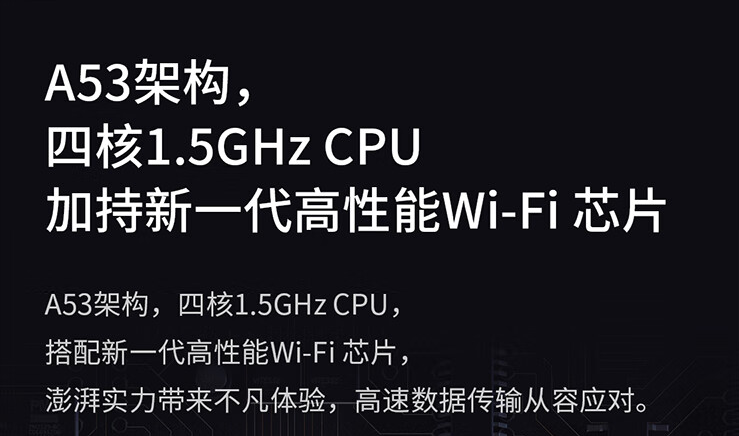

它的商品描述页里面，描述的CPU参数是四核A53，频率1.5GHz：

从待机功耗来看，它的制程并没有改进，依然是14nm吧？

高通的IPQ53xx系列一共有5个型号，分别是IPQ5332、IPQ5322、IPQ5312、IPQ5302、IPQ5300，到时是不真的，我不知道。以后有的机型拆开，如果有了具体的型号，再细说这些不同型号的差别在哪里。

已知IPQ5332和IPQ5322的参数是一模一样的，差别的是IPQ5332是企业级芯片。就量张晶圆上面有好多颗芯片，把优质的拿来做企业级，这种芯片可以工作在更恶劣的环境，有更好的稳定性。

IPQ5332和IPQ5322可以配置最多三条PCI-e 3.0 x1，也可以配置成一条PCI-e 3.0 x2和一条PCI-e 3.0 x1。

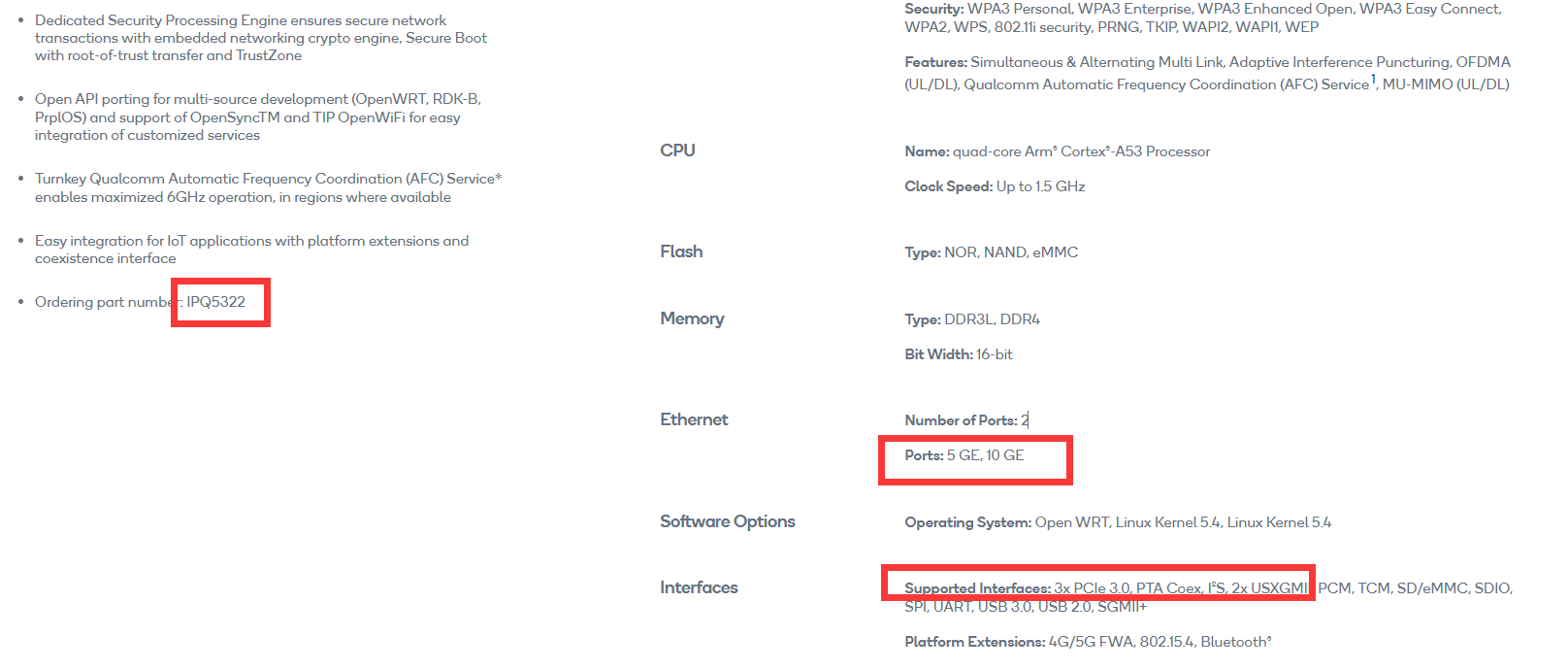

网络接口方面，需要从高通官网里截一张图：

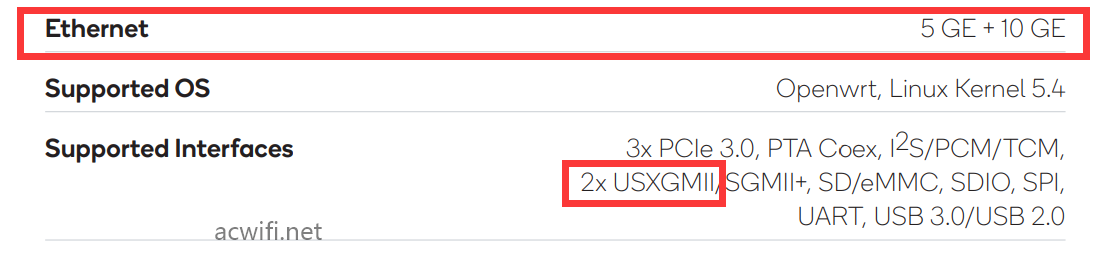

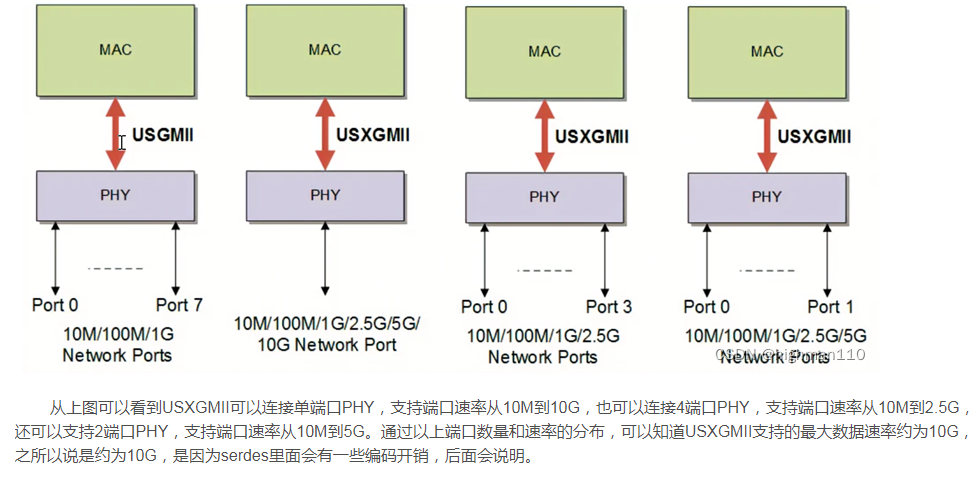

放大重点：以太网端口配置为5GE+10GE，拥有2个USXGMII。从这篇文章里找到以下图片：https://blog.csdn.net/highman110/article/details/132619001

USXGMII可以单接一颗10G PHY，也可以连接两口PHY（5G+5G），也可以连接四口PHY（2.5+2.5+2.5+2.5）。

IPQ5322有两个USXGMII，一个可以支持10G，一个可以支持5G，要配置怎样的网口速率，就要看它连接怎样的交换芯片或PHY芯片了。

好好理解上面我说的，但不一定是对的。CPU的信息先说到这里。

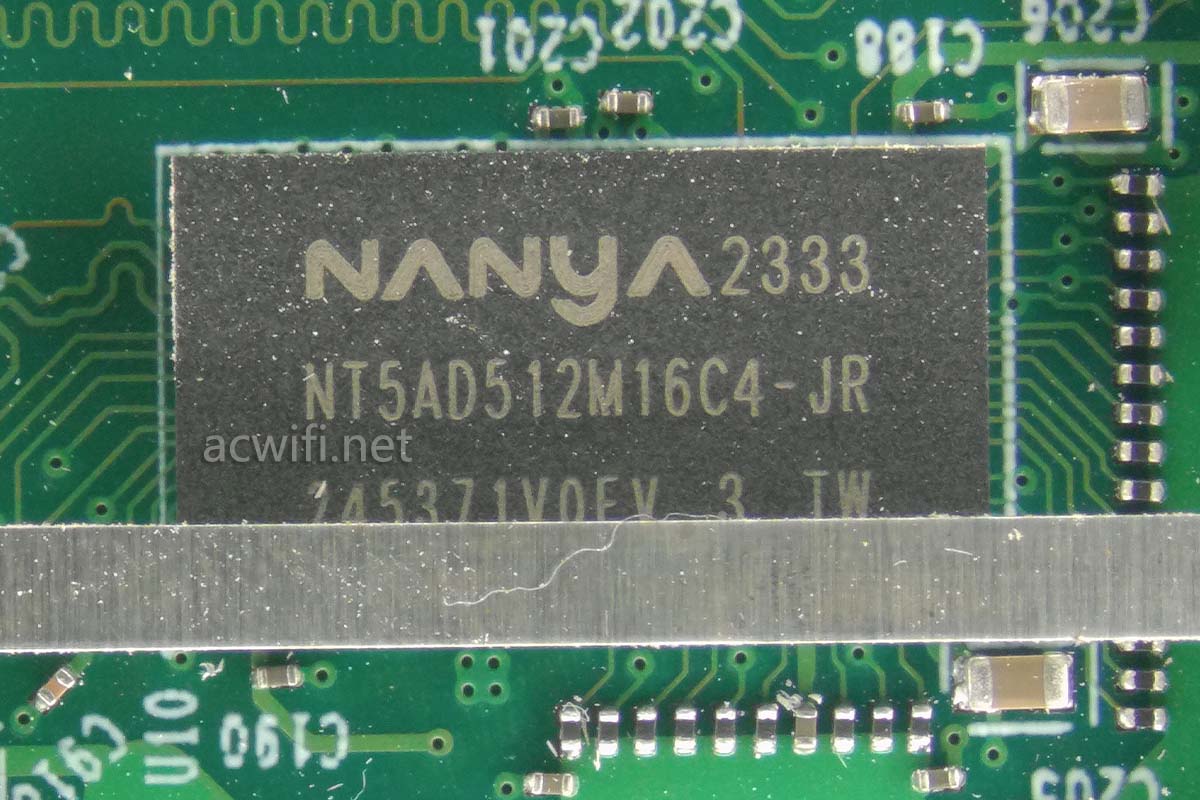

继续看，CPU旁边的内存芯片，型号是南亚的NT5AD512M16C4-JR，DDR4-3200Mbps，容量1GB。TP-LINK五百多元的双频居然给了你1G内存，且闪存128MB。。。。。

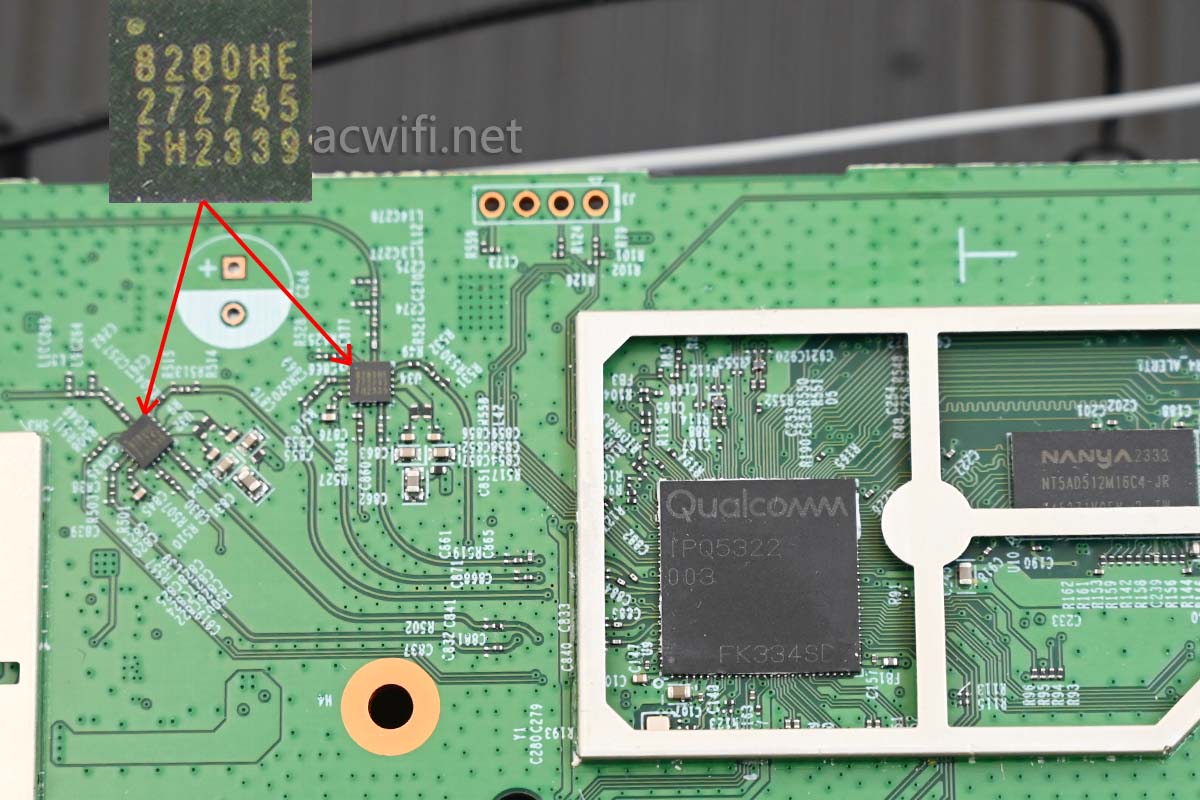

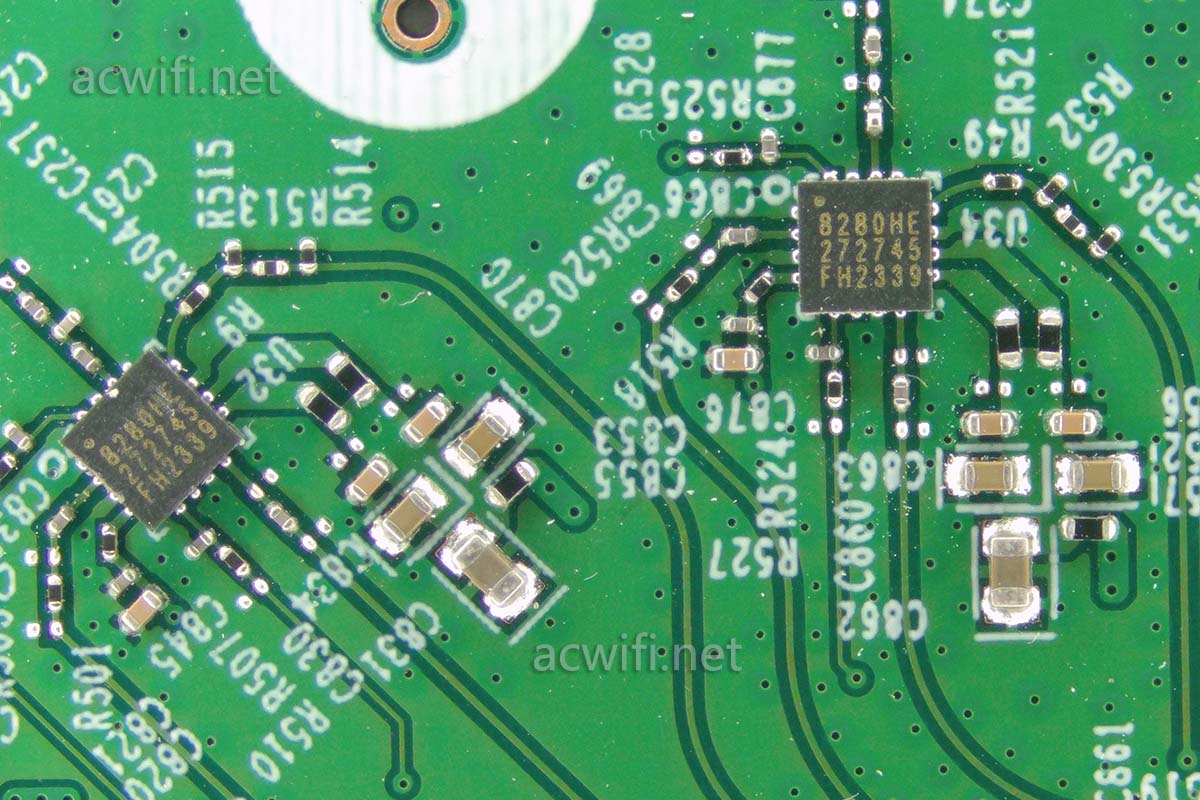

IPQ5322集成了2×2的2.4G，支持802.11be，在40频宽下最高无线速率是688Mbps。外置了两颗FEM芯片，型号是KCT8280HE。

kCT8280HE的参数如下
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 31.5dB at 5V
Receive gain: 13.5dB at 5V
Noise figure: 1.6dB at 5V
Output power:

+21.5dBm @ -43dB DEVM, EHT40/MCS13, 5V
+22.5dBm @ -40dB DEVM, HE40/MCS11, 5V
+24.0dBm @ -35dB DEVM, VHT40/MCS9, 5V
+25.0dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L, 3mm x 3mm x 0.76mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

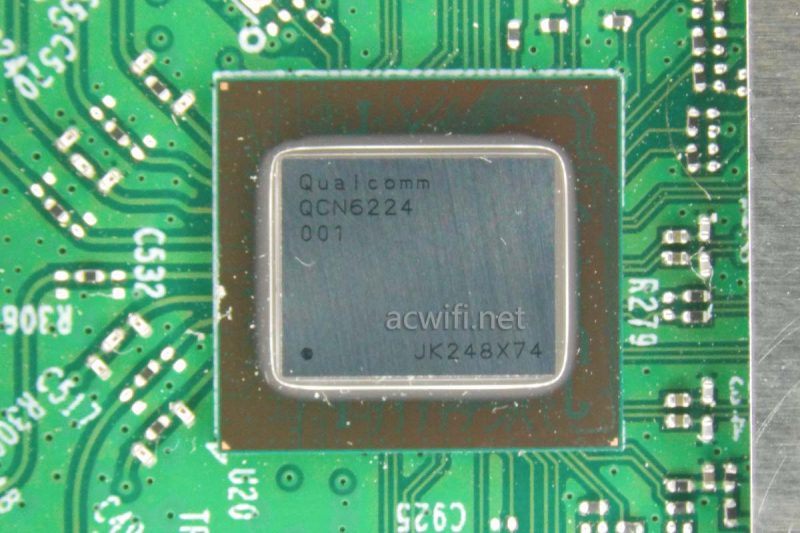

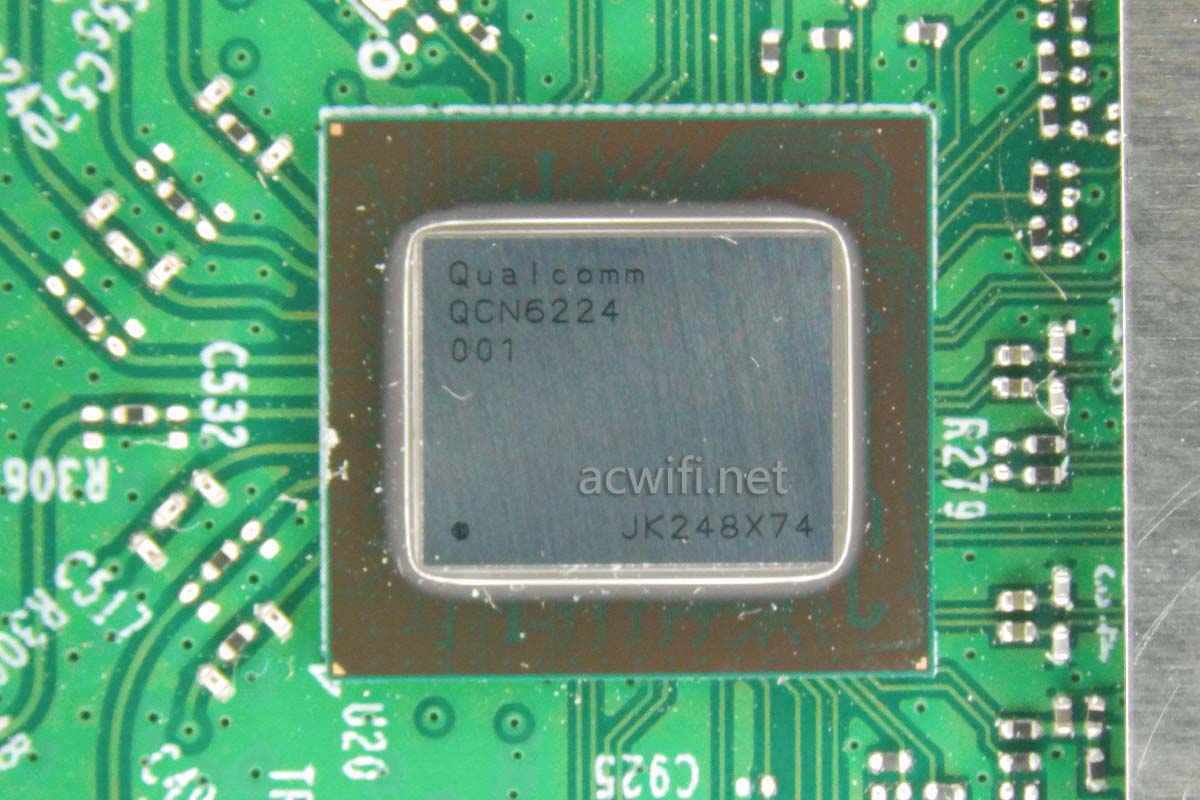

TP-LINK这台7DR6560的5G无线芯片型号是高通的QCN6224：

QCN6224不陌生了吧？在我的acwifi文章里面出现过几次了。QCN6224的无线带机量是128台，OFDMA用户数量是8，在4x4MIMO和160MHz再配合4096-QAM，最高无线速率是5765Mbps。

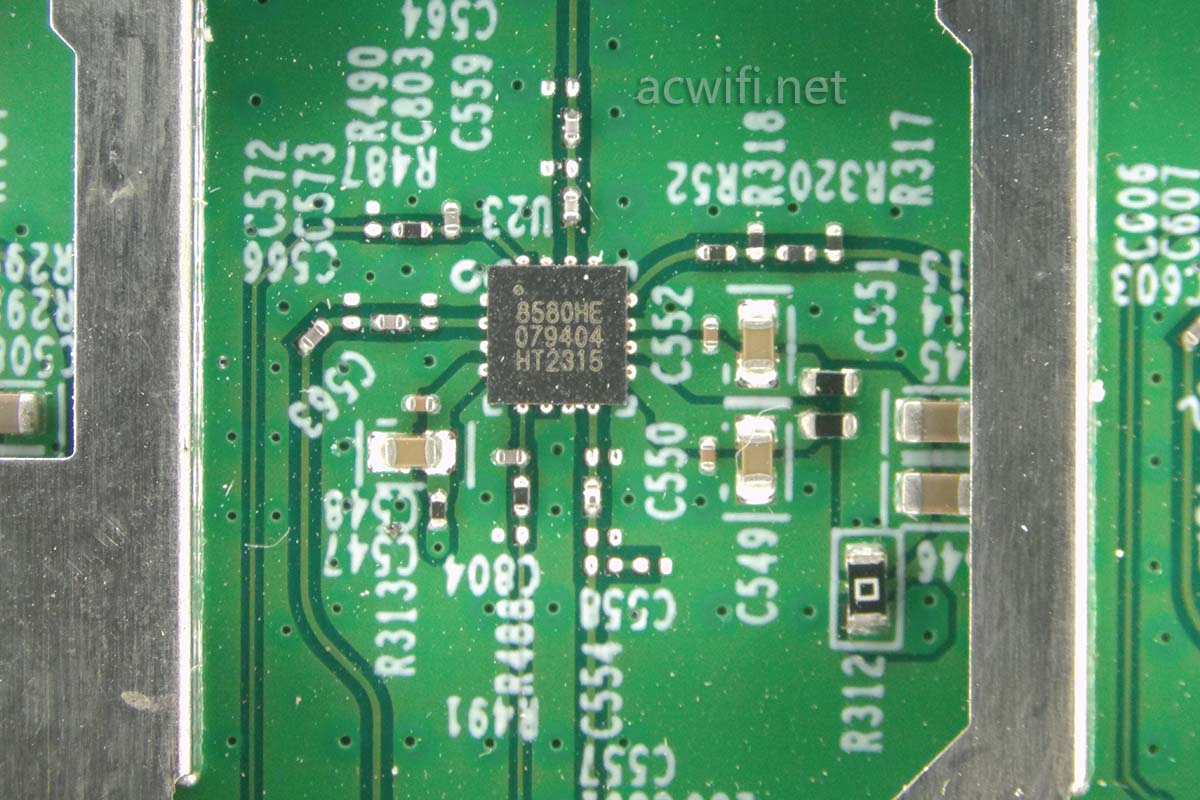

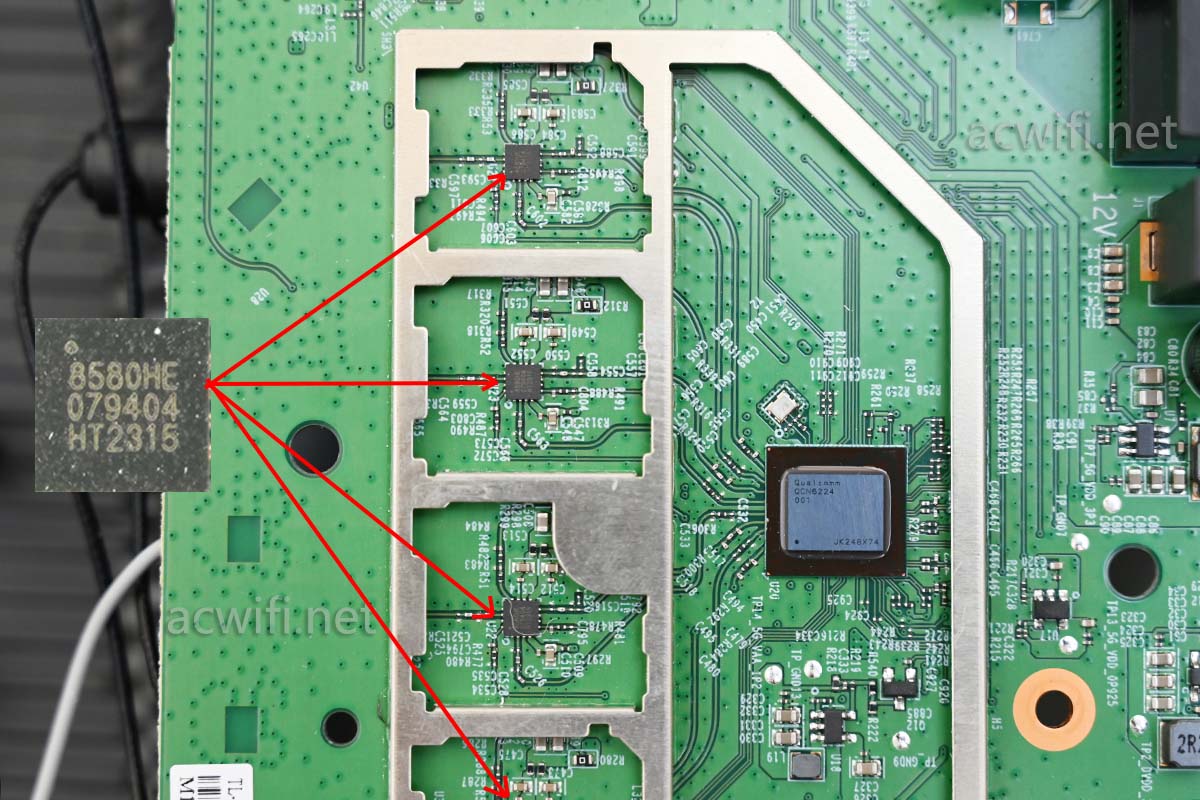

外置了四颗5G FEM芯片，型号是KCT8580HE，也是上海康希通信的产品：

KCT8580HE的参数如下：
Integrated 802.11be 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 30.0d8 at 5V
Receive gain: 16.5d8 at 5V
Noise figure: 1.7d8 at 5V
Output power:
+19.5dBm @ 43dB DEVMEHT160/MCS13 5V
+22.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+24.5dBm @ -35dB DEVM,VHT80MCS9,5V
+25.5dBm 0 -30dB DEVM HT20/MCS7.5V
ESD protection circuitry on all PINsMinimal extemal components required
Small package: QFN-16L 3mm x 3mm x 0.75mm (MSL3, 260’C per JEDEC J-STD-020
RoHS and REACH Compliant

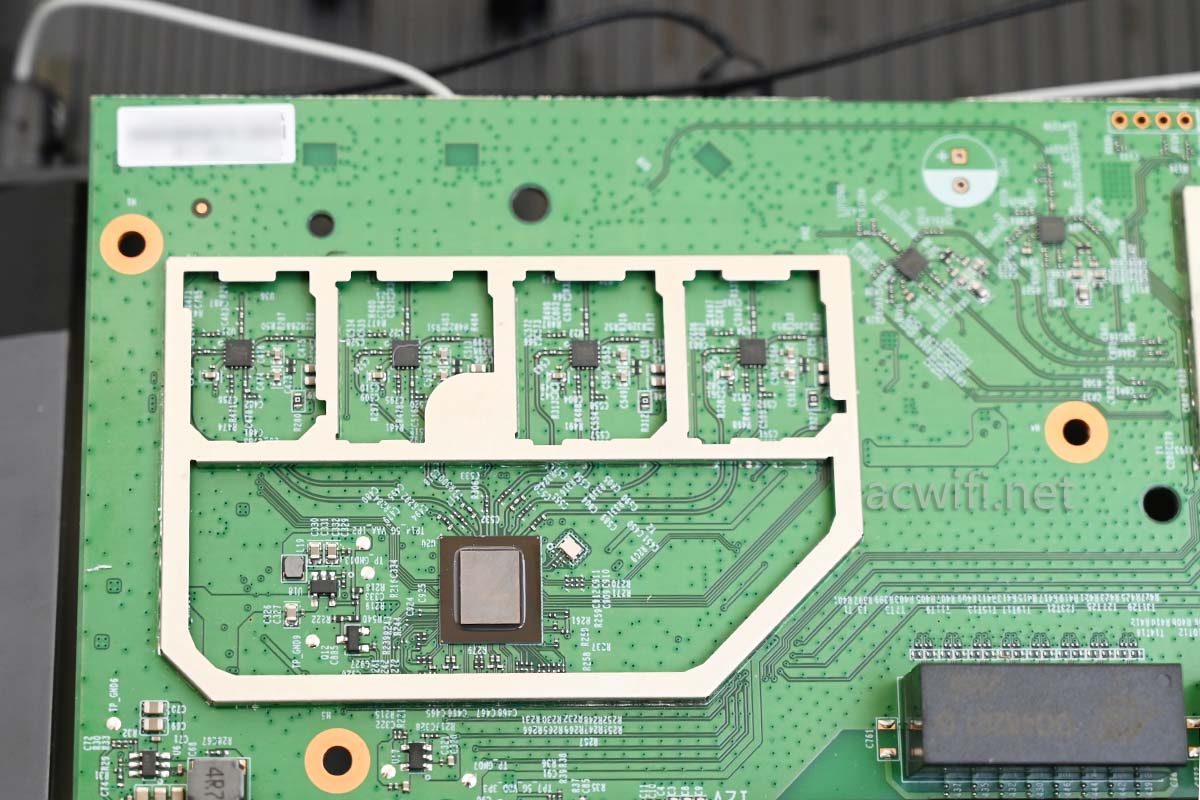

5G射频电路：

六颗FEM同框：

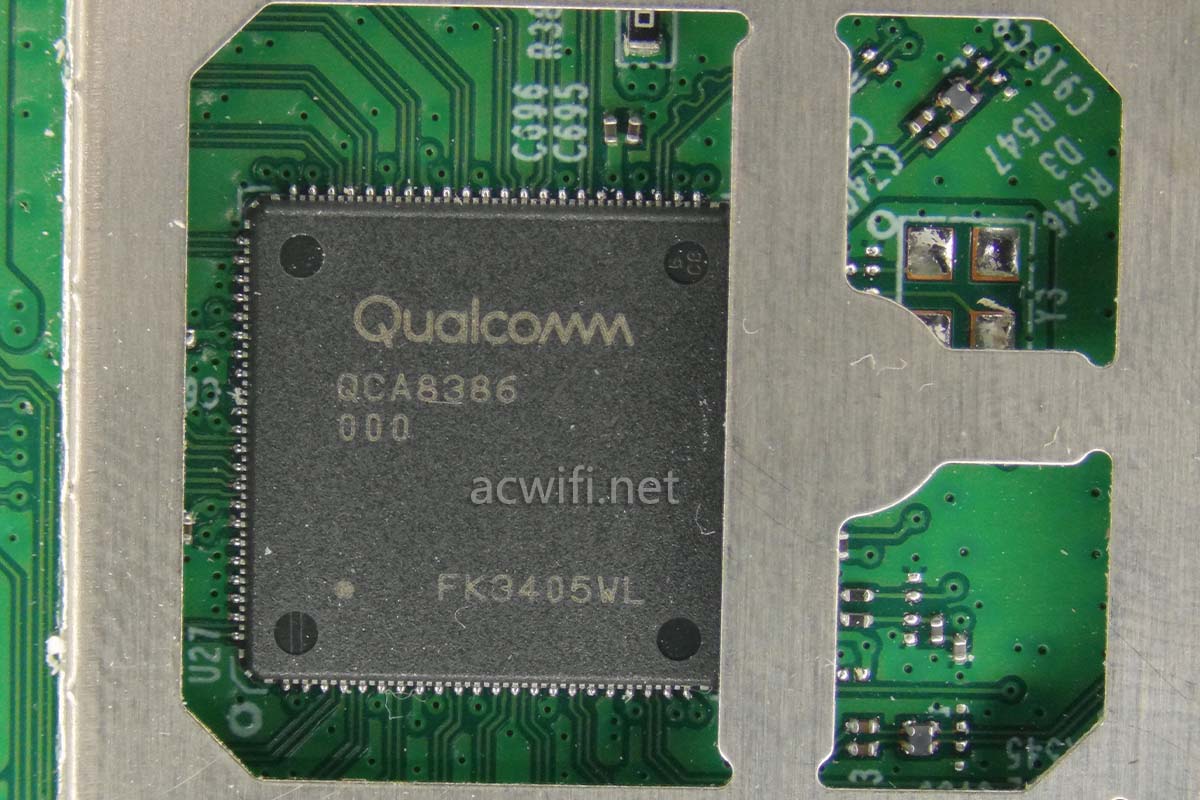

7DR6560的交换芯片型号是QCA8386，四口2.5G交换芯片。

如果它工作在多口PHY模式就是四口2.5G PHY，即QCA8084，工作在switch模式，就是这颗QCA8386。

QCA8386只有两个HSGMII。所以。所以。。所以。。。所以。。。。。我把四个25G网口同时双向传输看看。

继续，换个顺序吧，比如1和3对打，2和4对打：

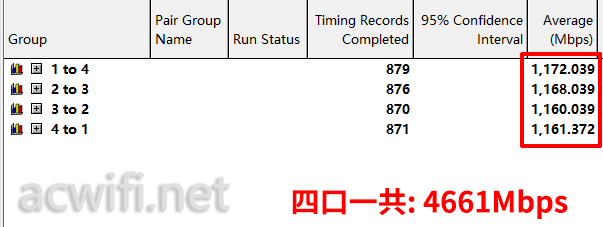

继续换个顺序，1和4，2和3，结果：

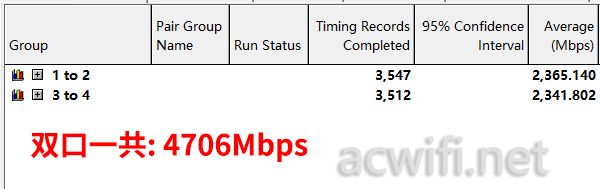

每2个口单向：

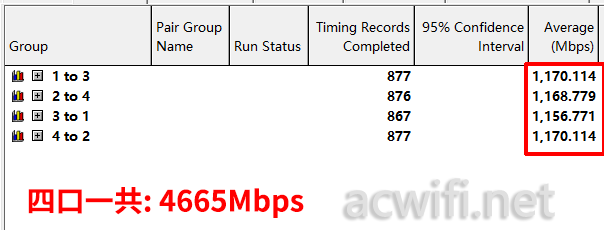

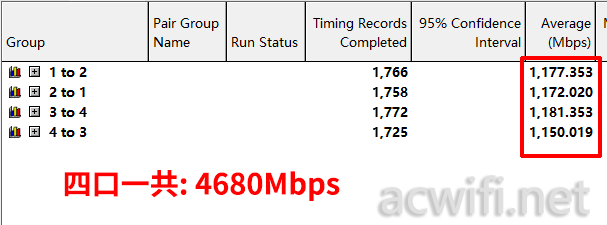

通过不同的组合，四个口总的带宽就是不超过5Gbps。

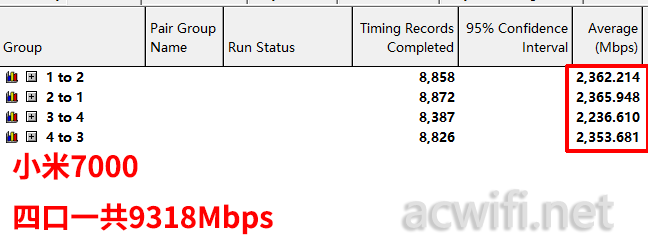

QCA8084是四口2.5G PHY芯片，支持USXGMII，所以它的四个2.5G网口是共享10Gbps带宽：

造成四口2.5G共享5Gbps带宽的原因是这颗QCA8386，而不是CPU：IPQ5322。同样的，可以把这套总结放在小米BE6500Pro身上，或其它使用了IPQ5322+QCA8386身上。

为啥不用QCA8084？因为IPQ5322没有集成四个2.5G MAC呀。

其实这个四口5G瓶颈，跟小米AX6000那个1G瓶颈来比，影响是非常低的。你好难触碰到这个5G瓶颈的。真有这方面的多设备同时传输的需求，加个便宜的8口2.5G交换机就算。

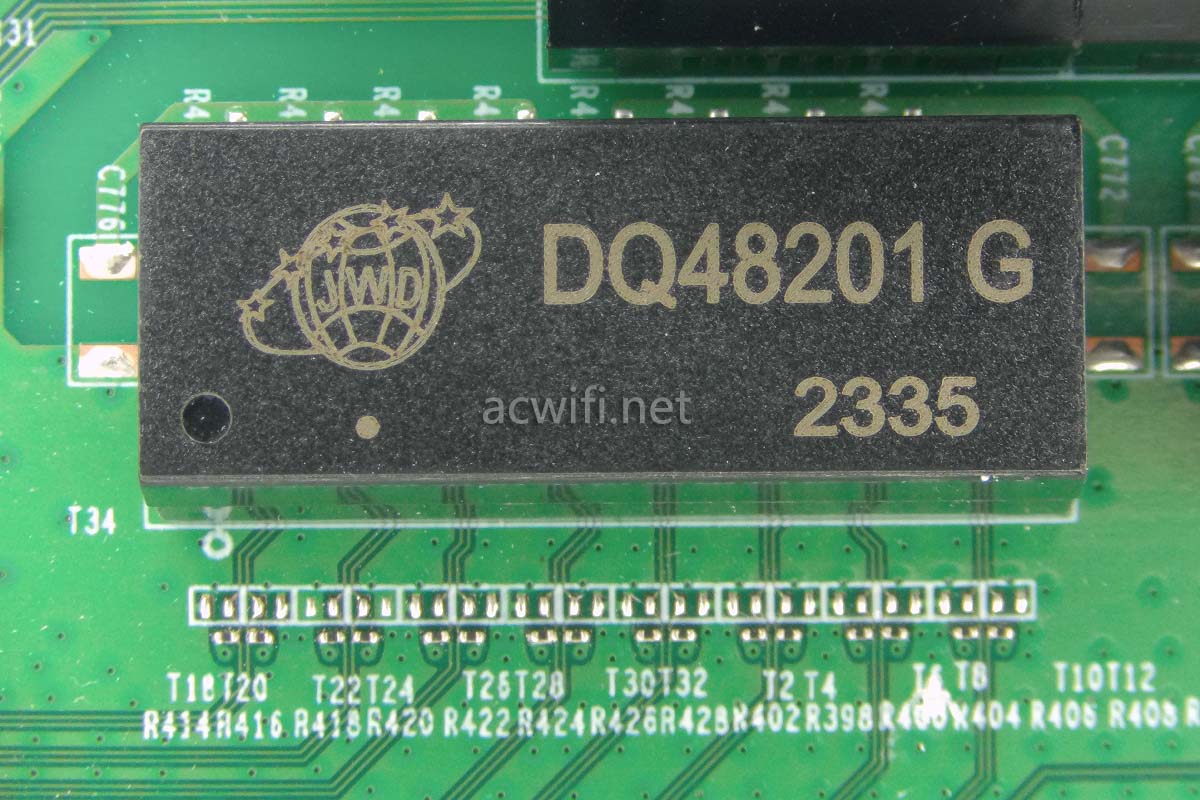

2.5G网络变压器：

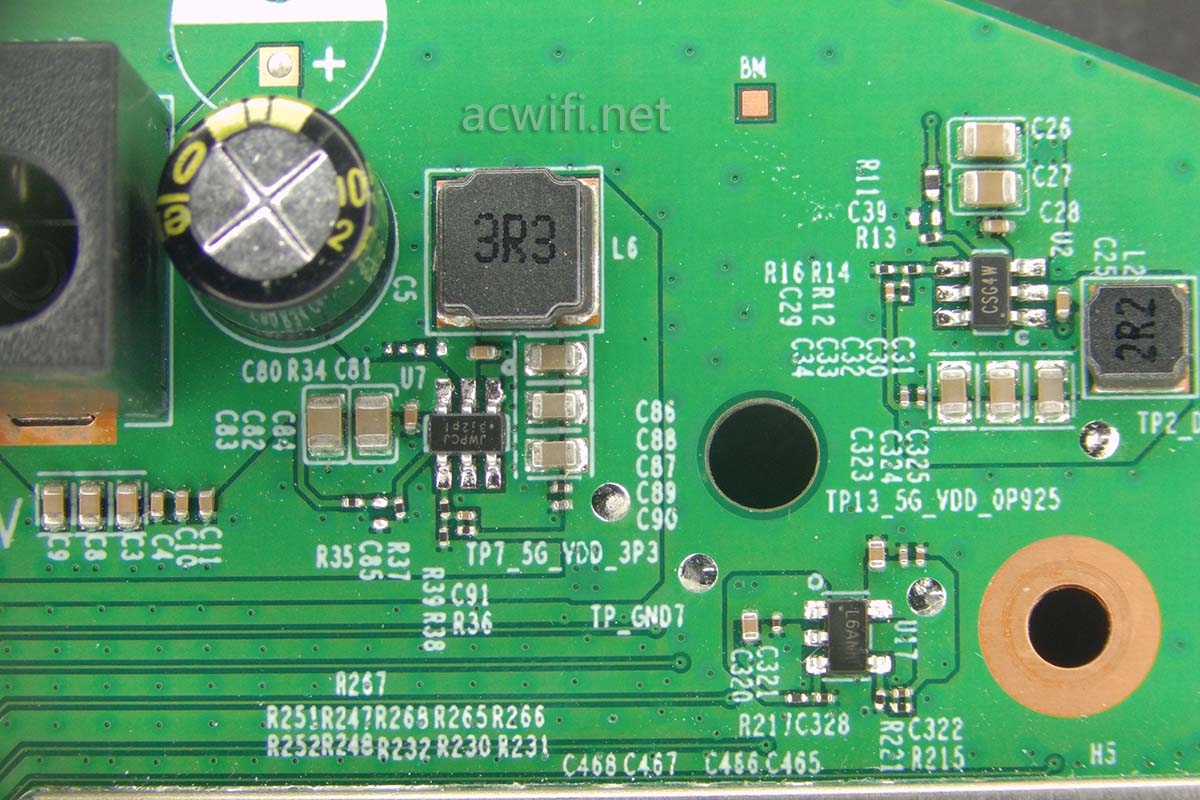

DC电源部分：

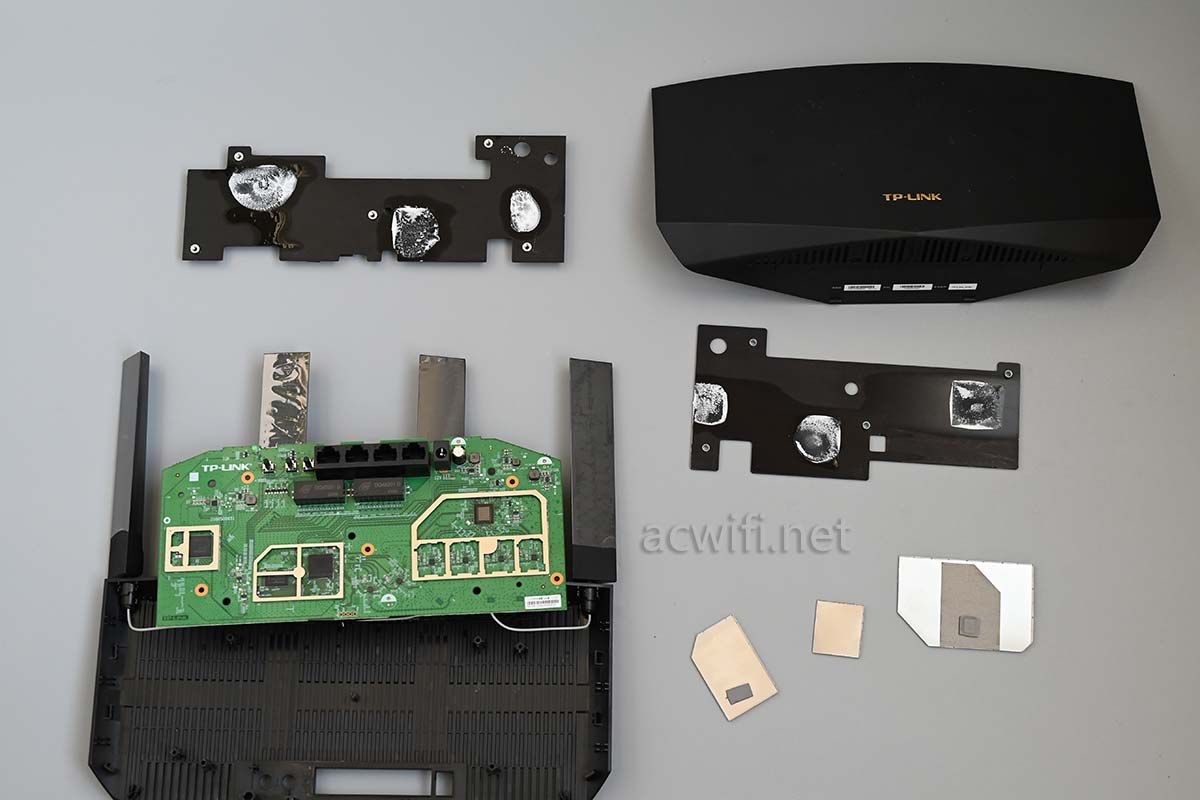

至此，这台7DR6560就拆机完成了：

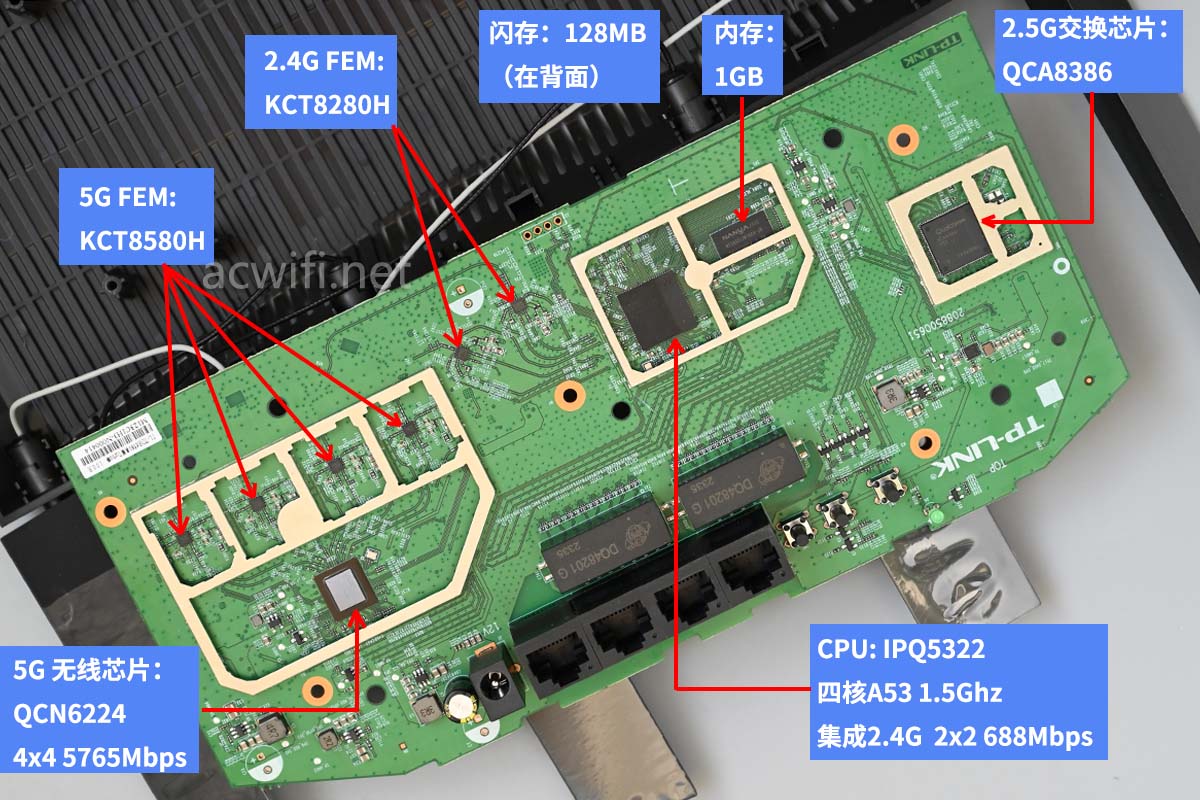

7DR6560的所有芯片型号汇总如下图：

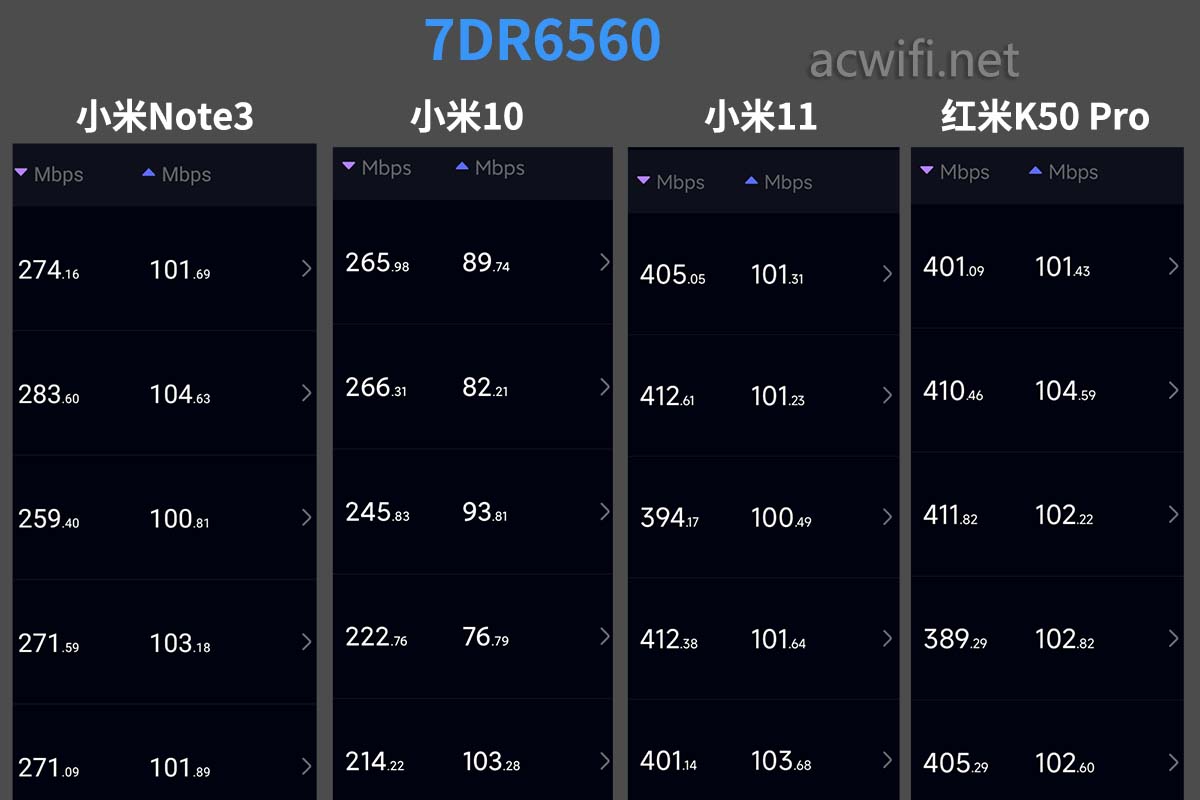

D点测速如下

从D点数据来看，5G信号不算得很强。对于4×4的5G来说，还过得去，总之没有惊艳到我。

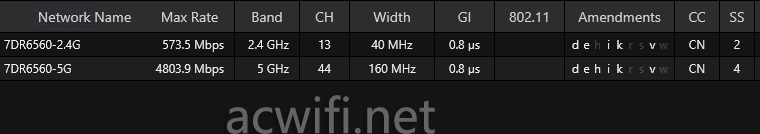

无线默认支持K和V，默认支持MU-MIMO和波束成形。

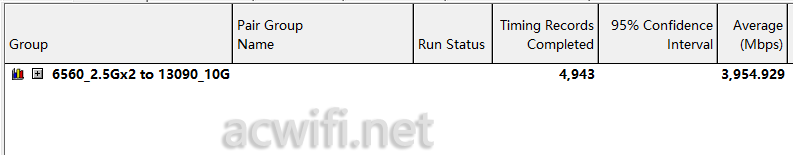

我把6560和XTR13090无线组网了，通过2个2.5G口与13090的10G口打流，可以得出4×4 5765Mbps的无线传输速度是3954Mbps。这个结果比我以往测过的好同款4×4 Wi-Fi 6的5G传输速率还要高出不少。

IPQ5322比IPQ5018，在性能上和配置上，强得不一点半点。

暂时测不了小包转发，等以后有机会再详细测测。

本篇我所说不一定是正确的，但一定是专业的。对你有用，就多看看，不需要点赞，不需要收藏，不需要关注。

按需选择吧。

7DR6560京东购买链接

若有任何疑问可在公众号（acwifi-net）上咨询， 人工回复！

如需转载请注明来源和链接，否则视为侵权行为！：路由器交流 » TP-LINK BE6500 7DR6560拆机，通过实测告诉你为啥四个2.5G网口共享5G带宽。
