小米路由器7000拆机

我之前发布了芯片型号汇总图，一直以为已经写过了拆机文章。今天把缺失的acwifi灵魂补上吧。

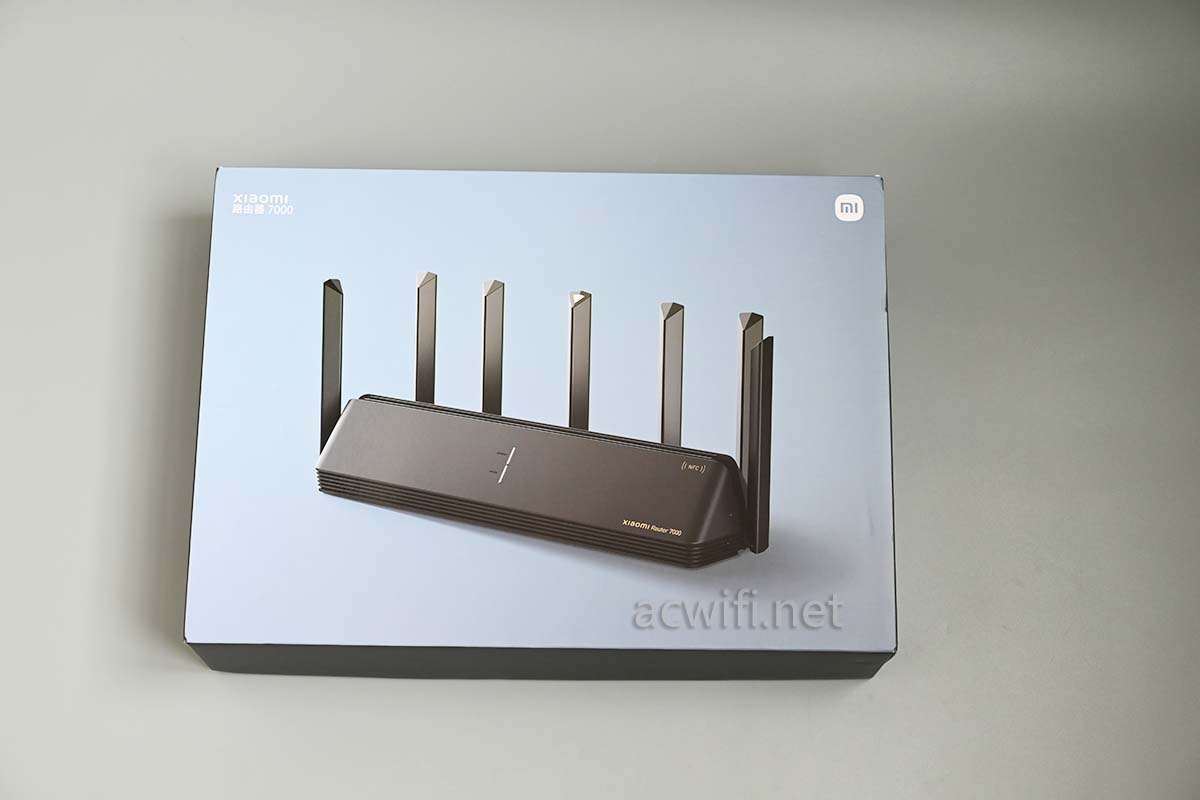

小米路由器7000的外包装：

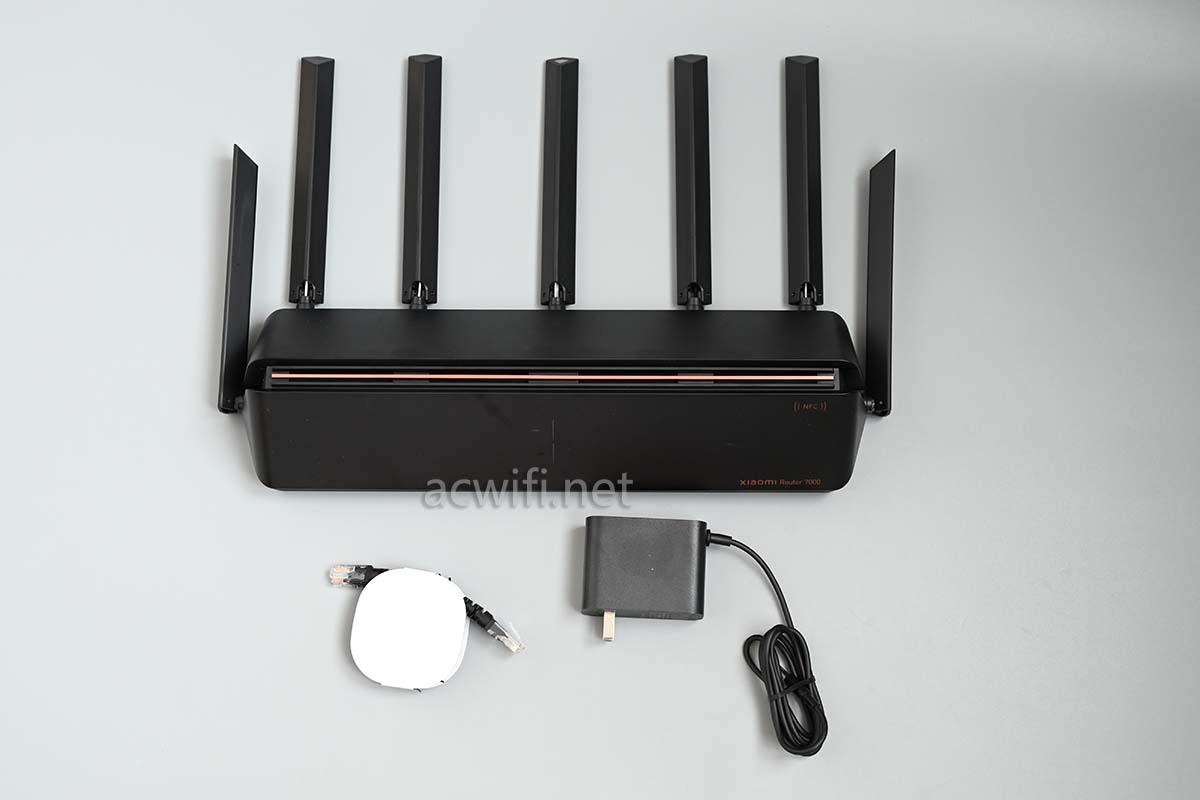

取出机身和配件：

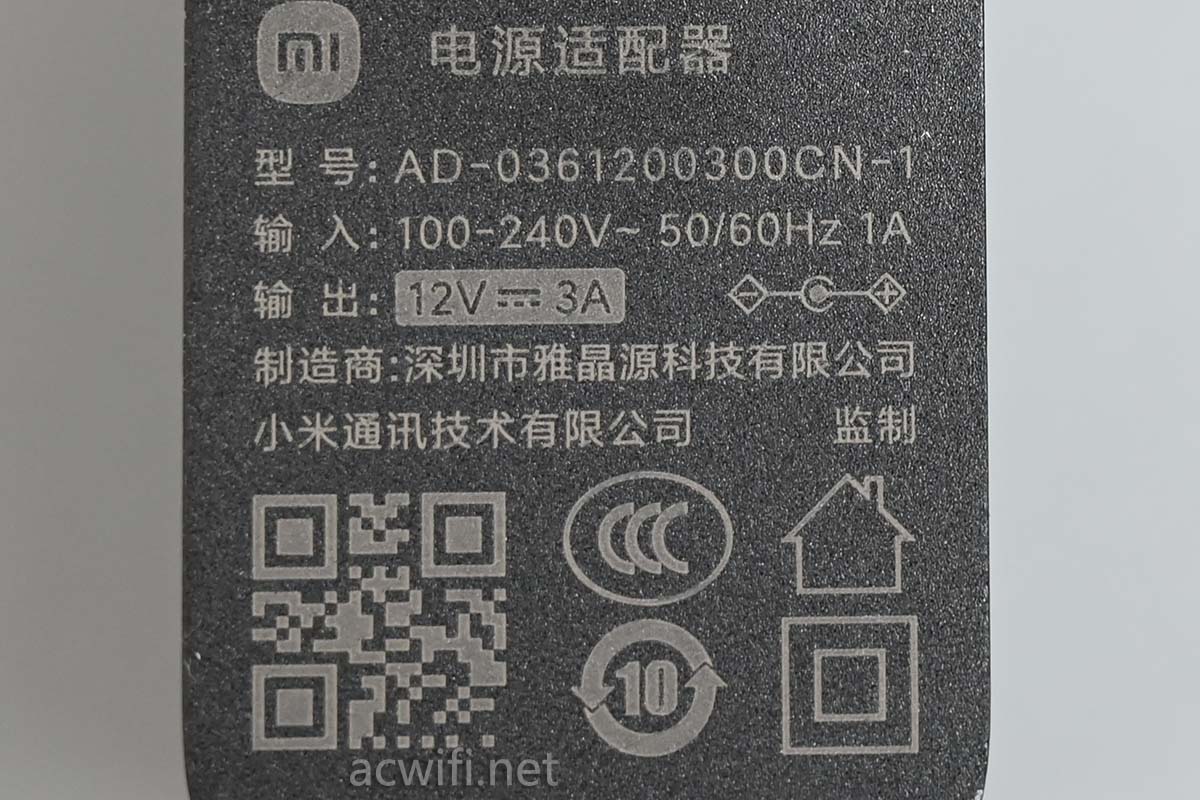

电源输出规格是12V/3A：

实测接上千兆光猫联网后的待机功率是8.5W。插三个2.5G LAN口时待机功率是11.2W。

小米路由7000的外壳沿用小米AX3600和AX6000的，关于它的外观，各花入各眼罢了。。反正我觉得很难看，甚至比镜子里面的我还要丑。

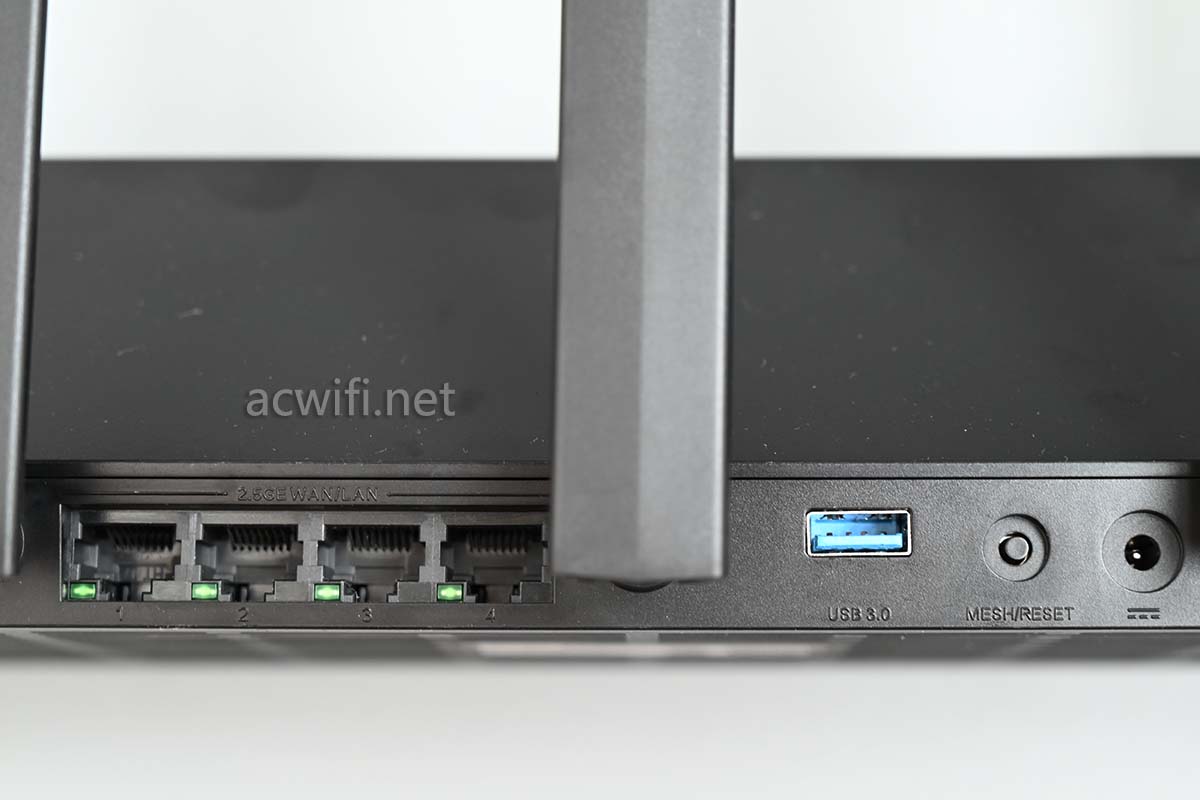

一个四个网口，最高速率都是2.5Gbps，还有一个USB3.0口。

现时，这款小米7000的四个2.5G网口是一个优势和卖点。

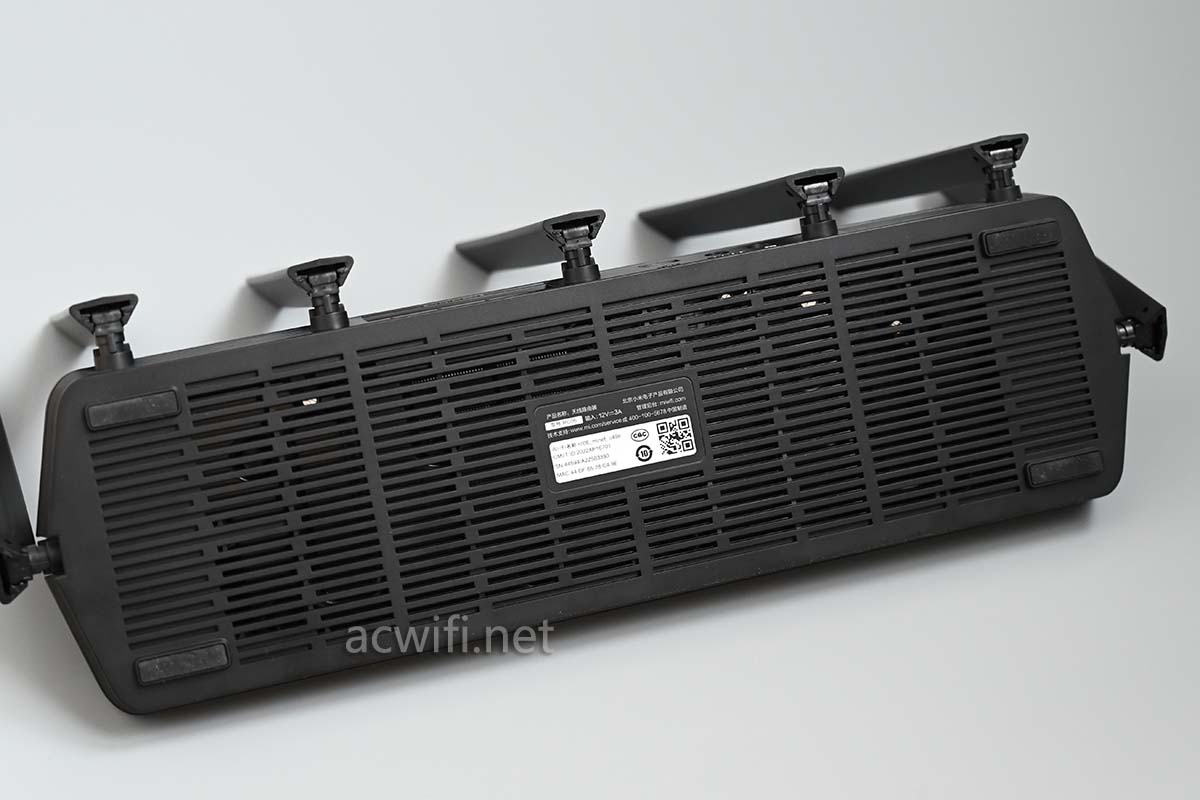

机身底部：

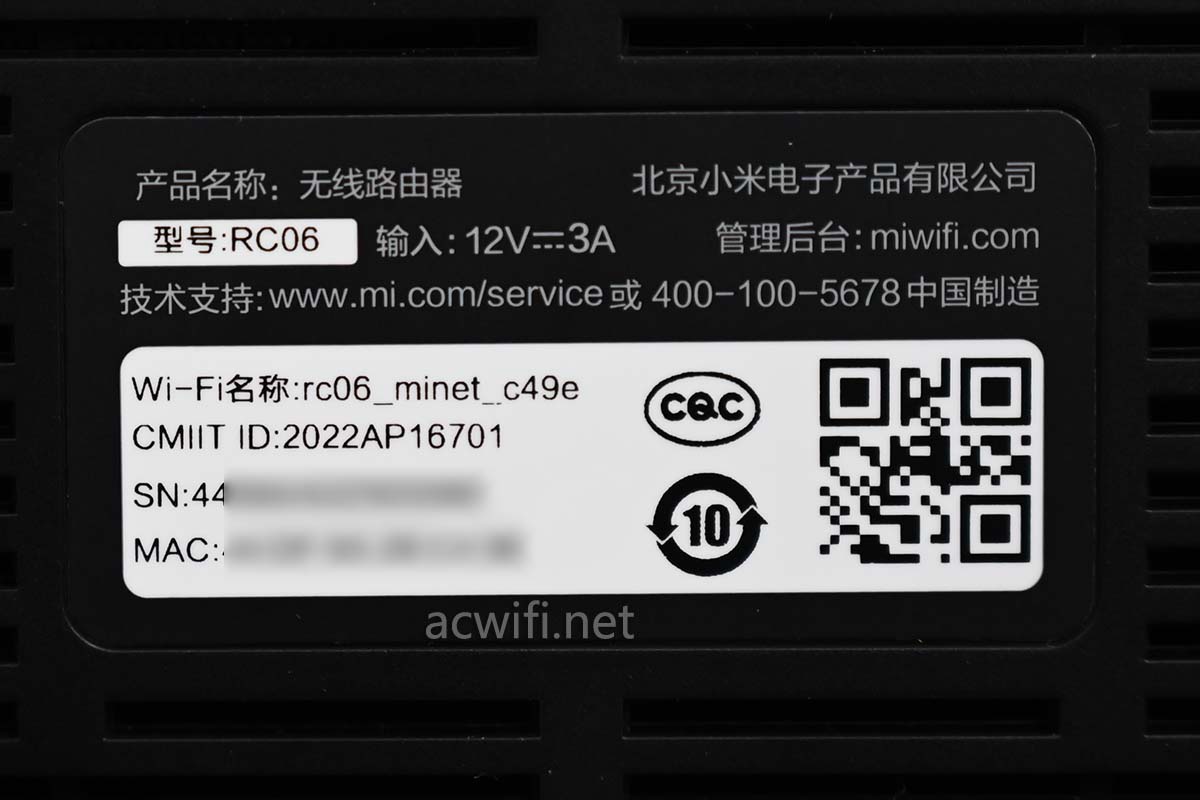

标签内容：

型号：RC06

外观大家都熟悉，就不多放照片了。它是小米的第一款Wi-Fi 6路由器使用的外壳，3年零2个月之后我还拆着同一款外壳，瞬间感觉自己年轻了3岁多。

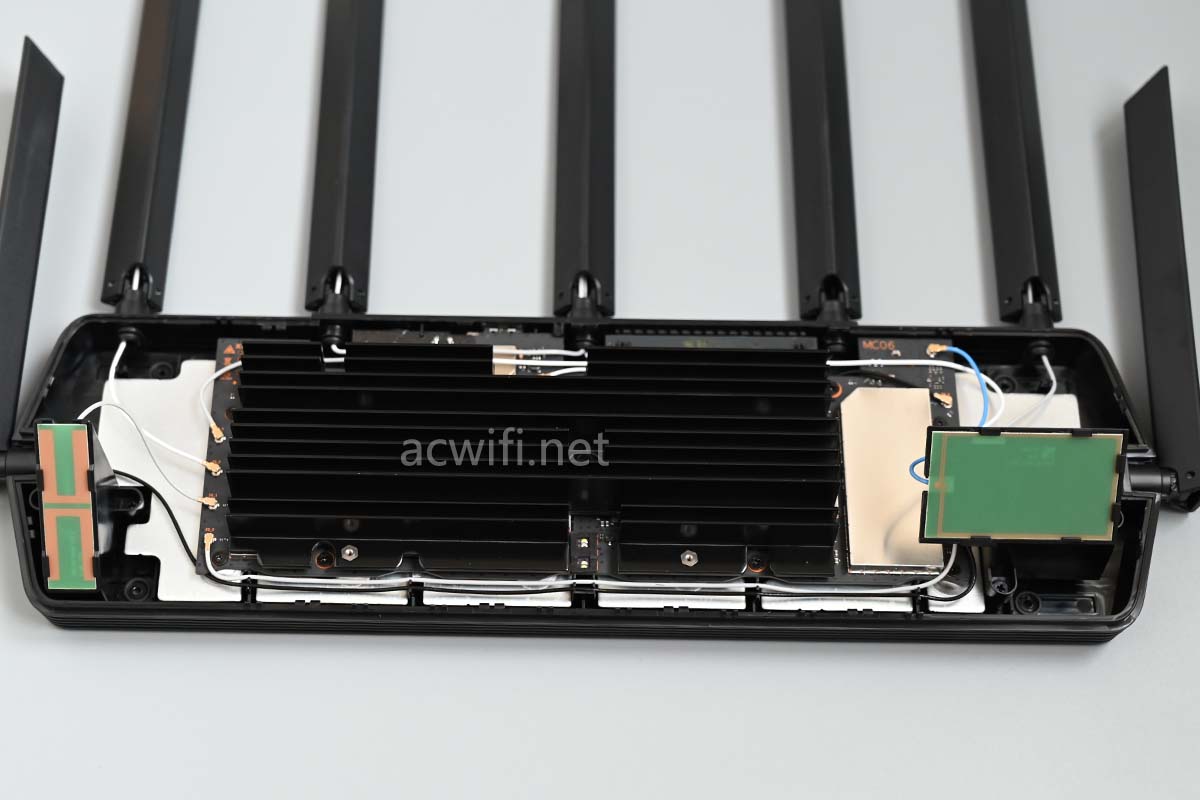

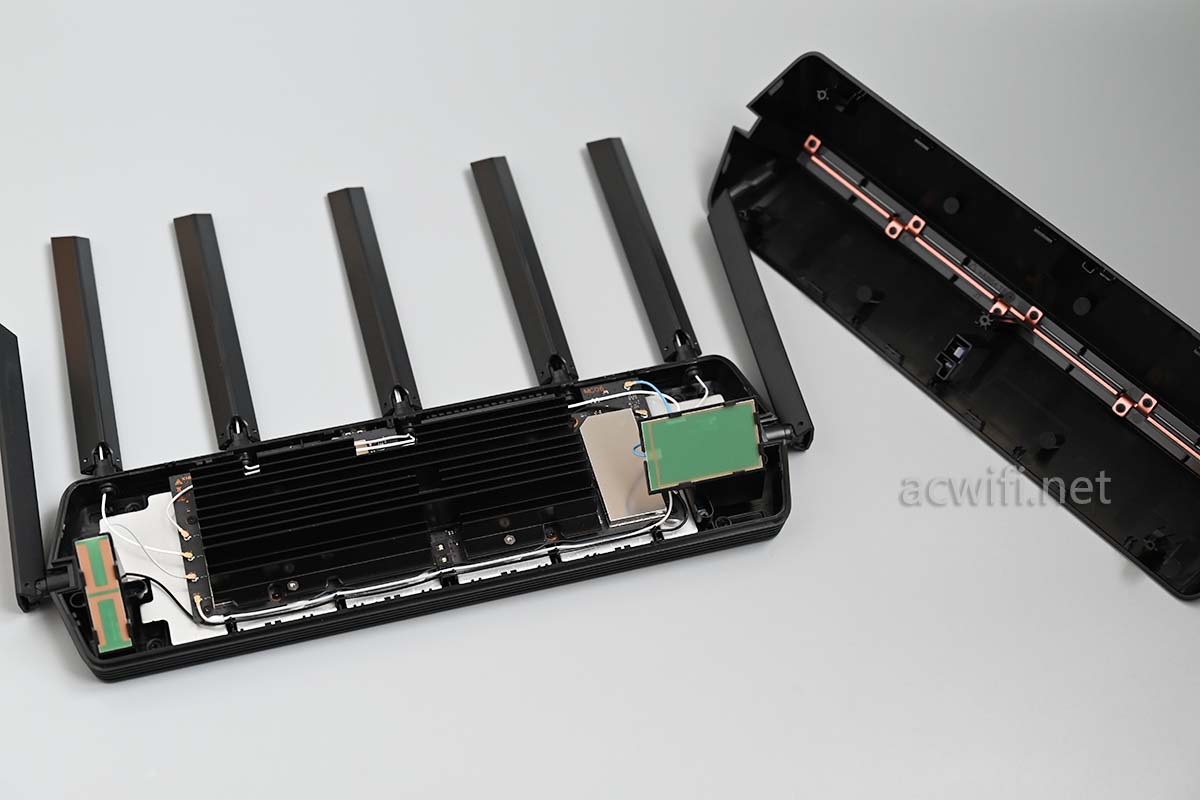

拆开外壳：

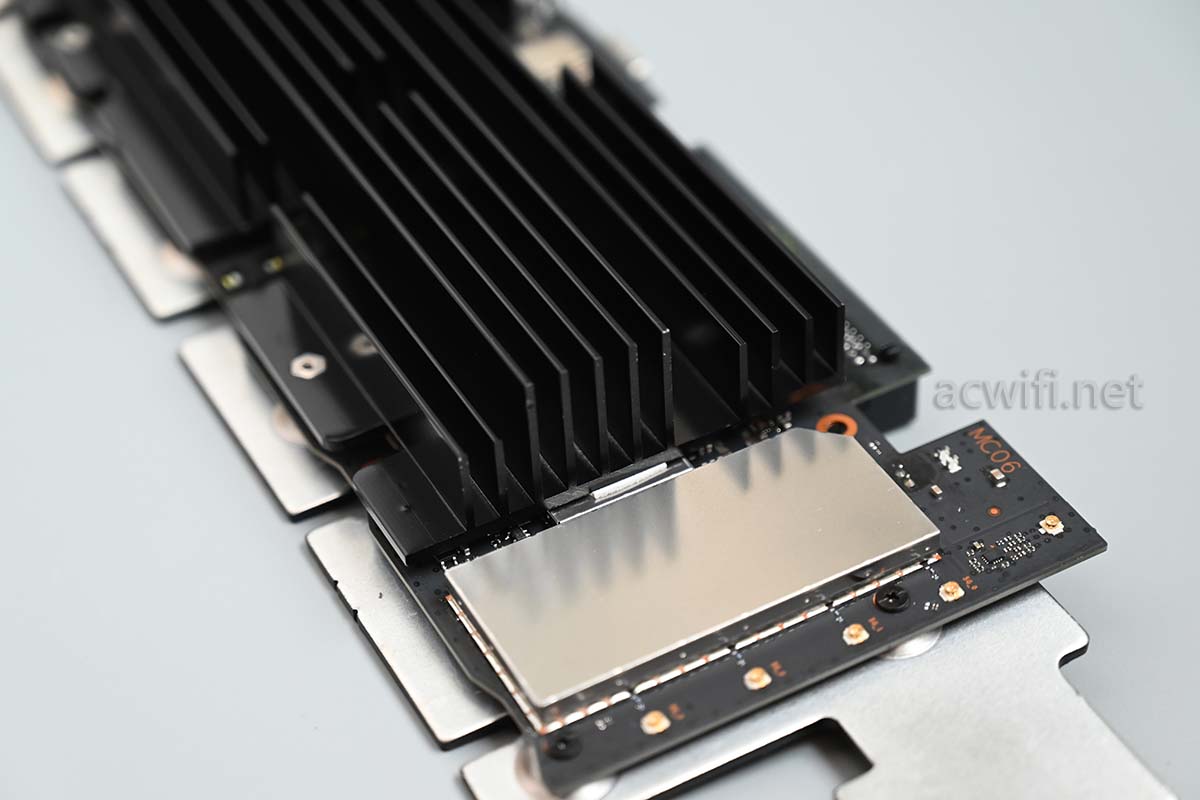

散热器很有份量，

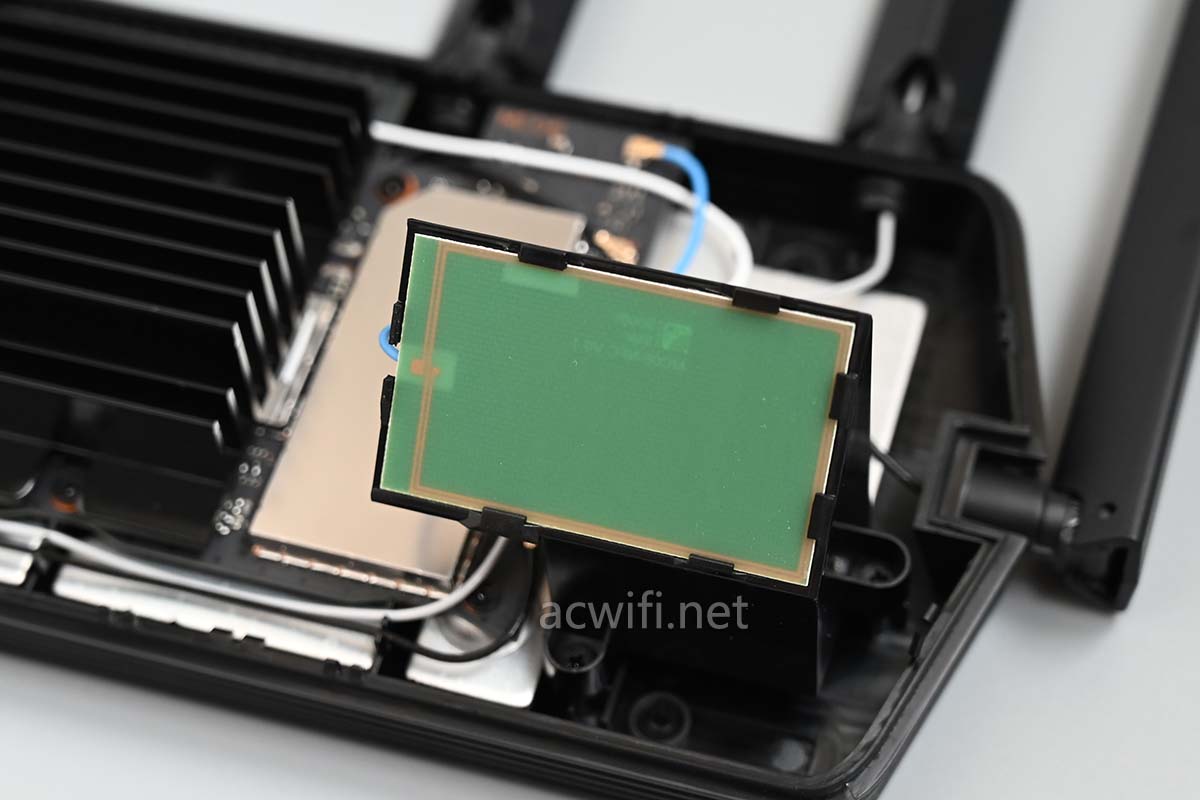

右侧的NFC天线：

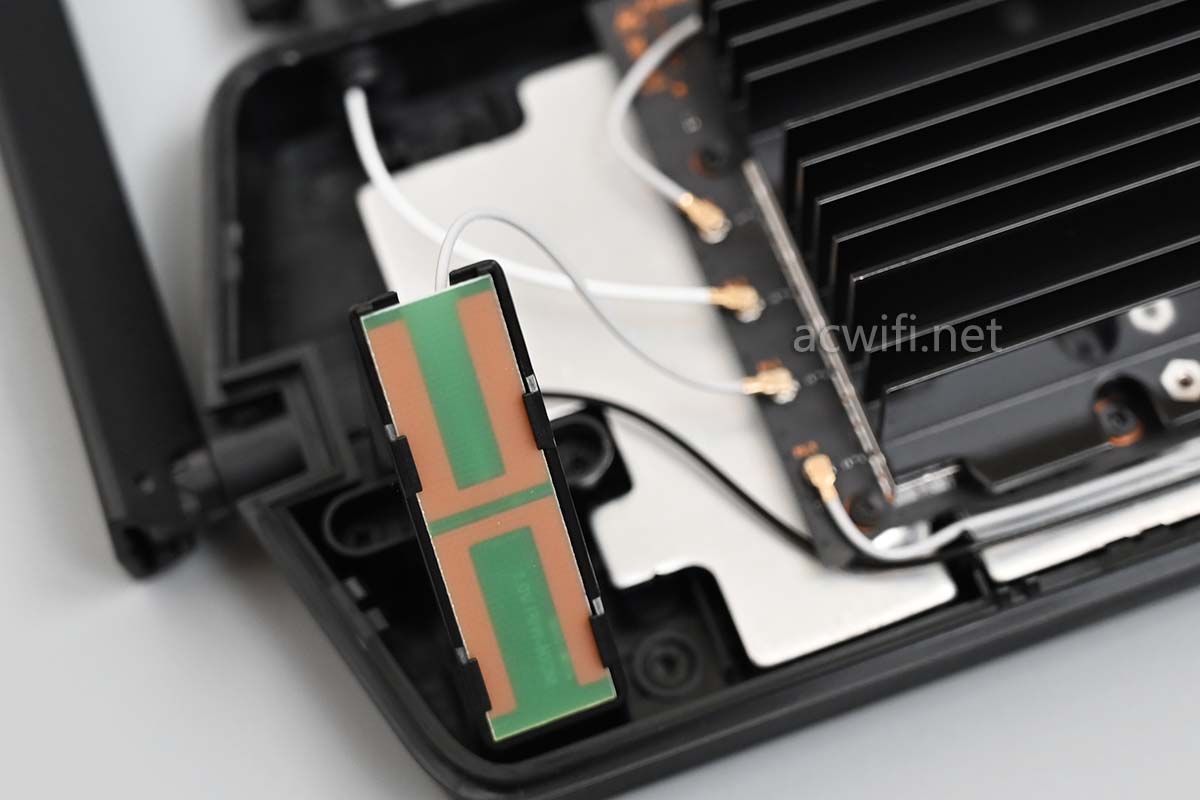

左侧的内置天线：

这片是内置的5G天线，机身外置七根天线，而这是一台8条空间流的无线路由器，且天线都是单频的， 所以单独做一根5G天线。

如果采用合路的方式把一根外置塞入双频天线，不能这样做。因为2.4G和5G芯片分布在这长长的主板两侧，距离太远了，除非要飞一根馈线，但飞线显得不美观和不专业呀。

为啥不做成8根外置天线呢？ 你想丑上加丑？

产品是这样设计的，肯定有它的合理理由。而且这样单独一根内置5G天线，挺好的。

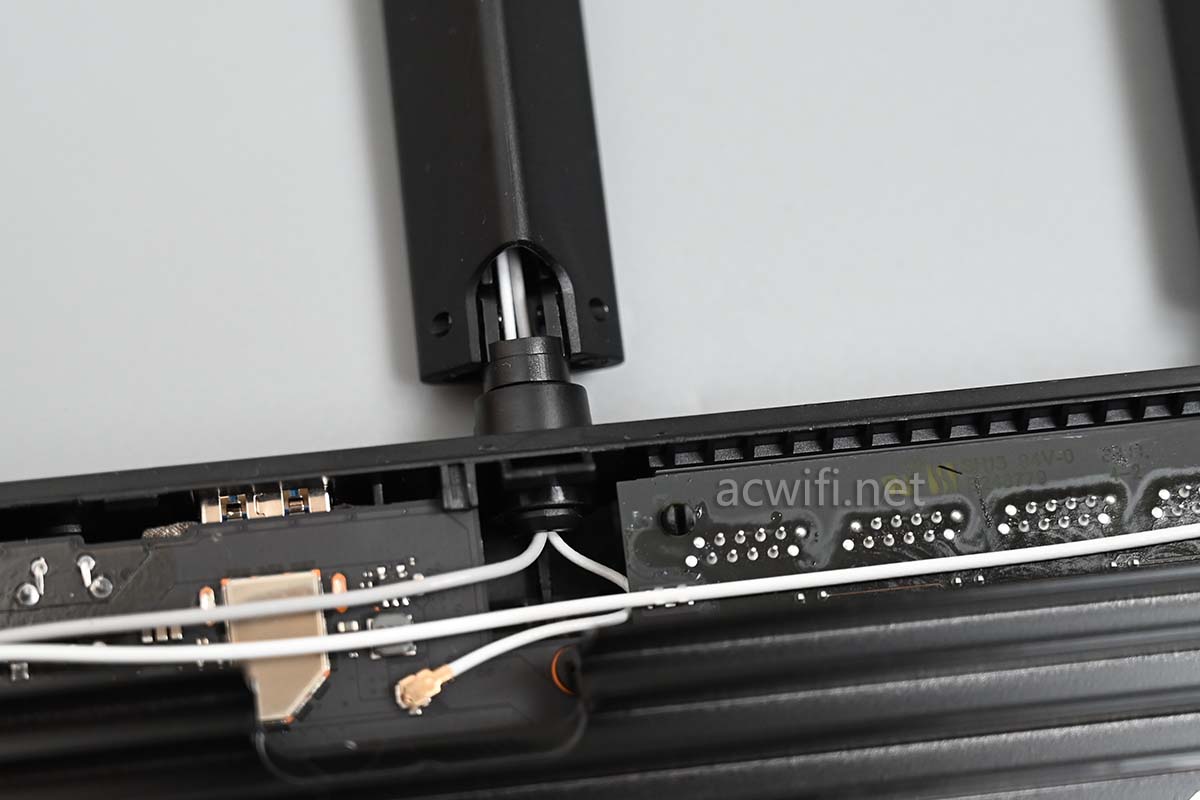

居中的那根会发光的天线，里面就有两根，其中一根估计是LED灯的控制线。

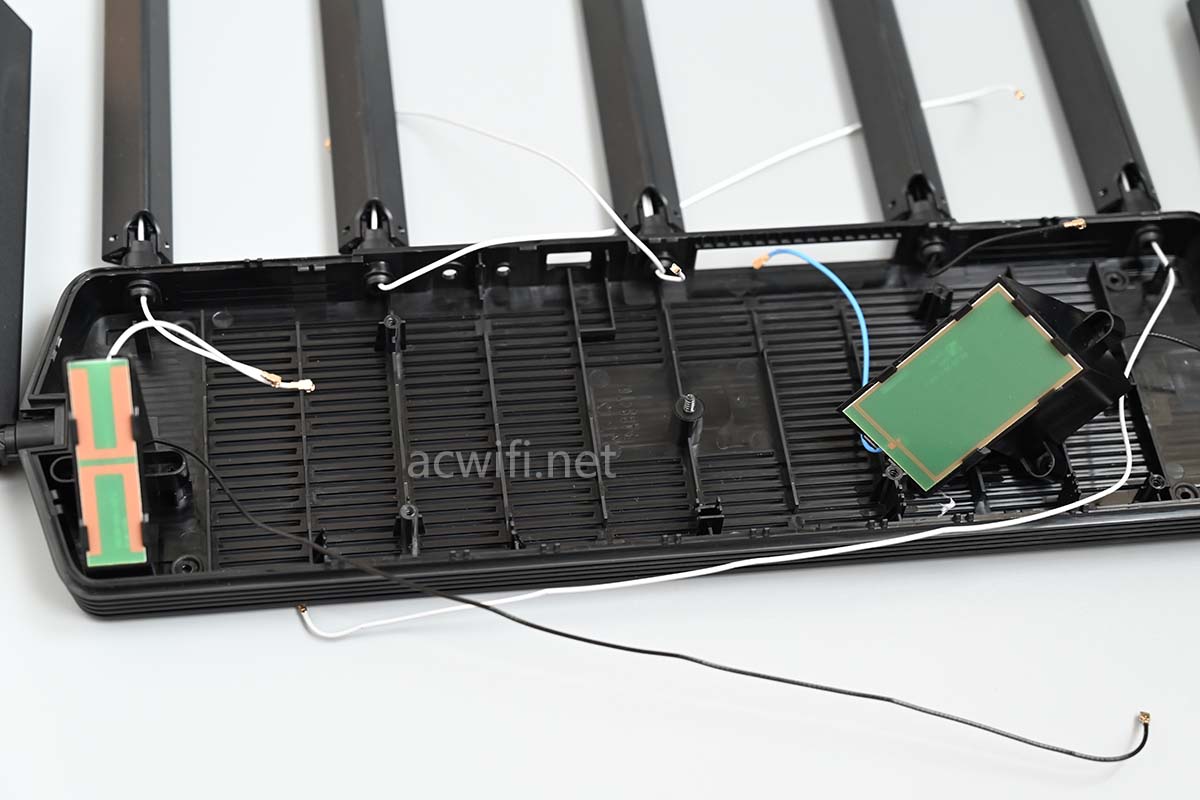

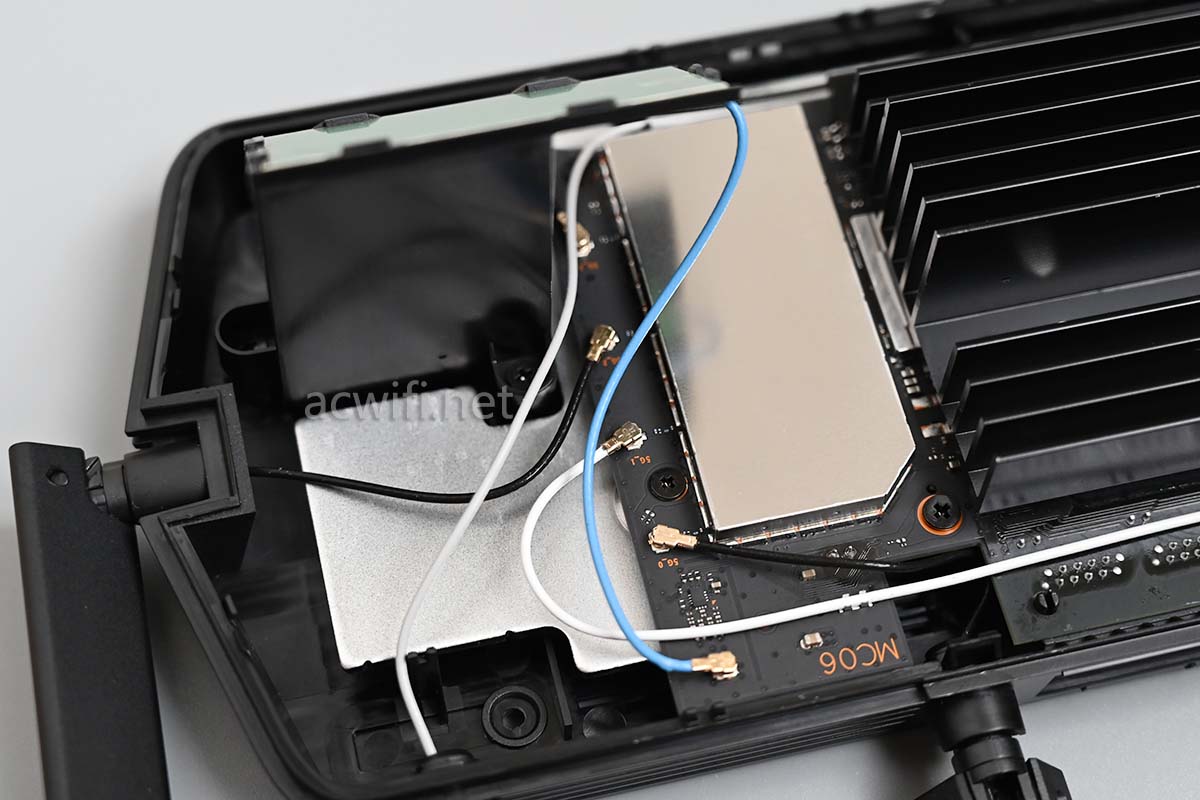

蓝色馈线是NFC，其它四根是5G：

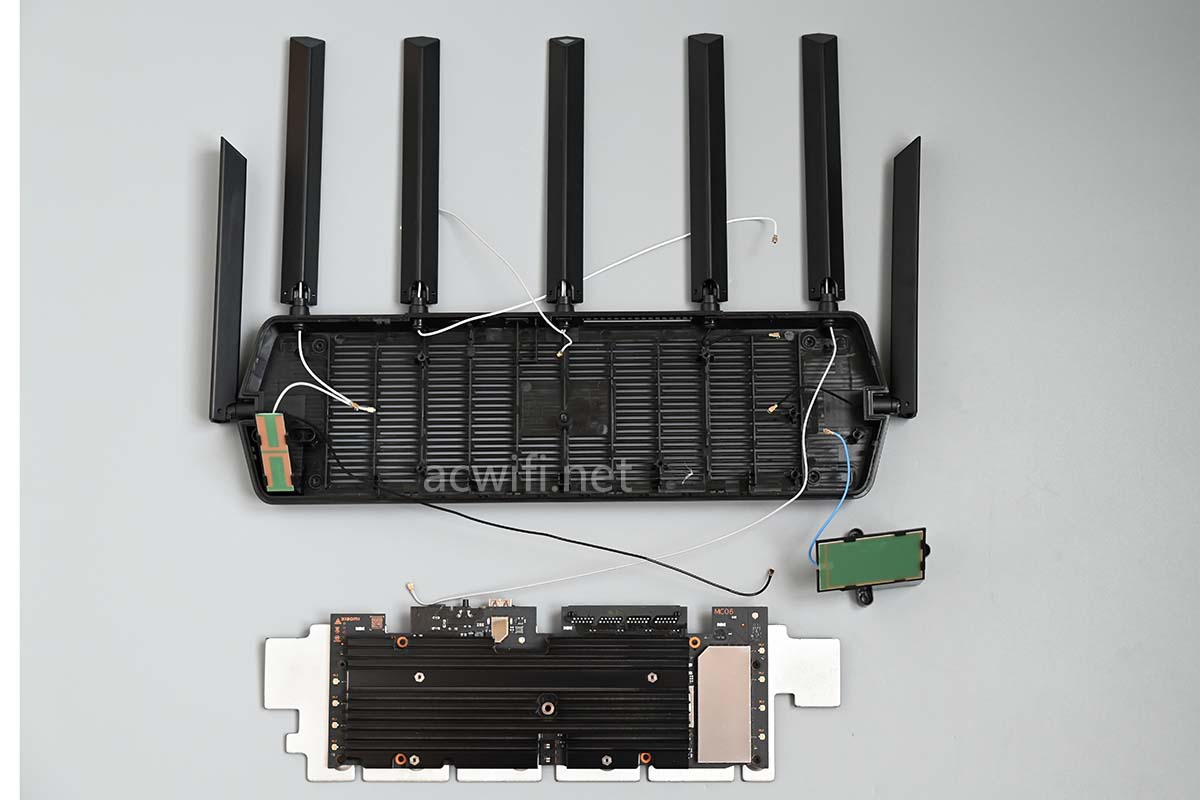

把主板与底壳分开：

低壳：

小米路由的做工和用料一直是比较较好的。这款小米路由器7000用的散热器非常大和有份量：

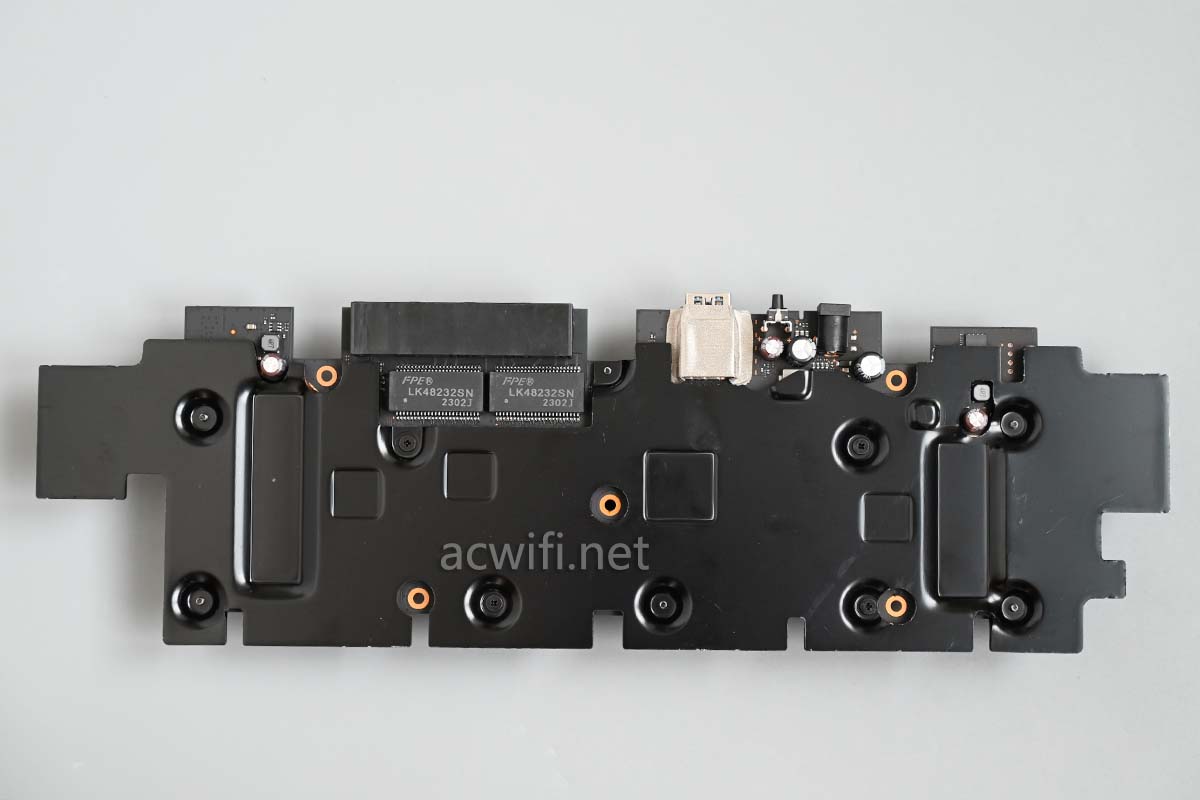

翻转过来看主板背面，背面也有一大片散热板：

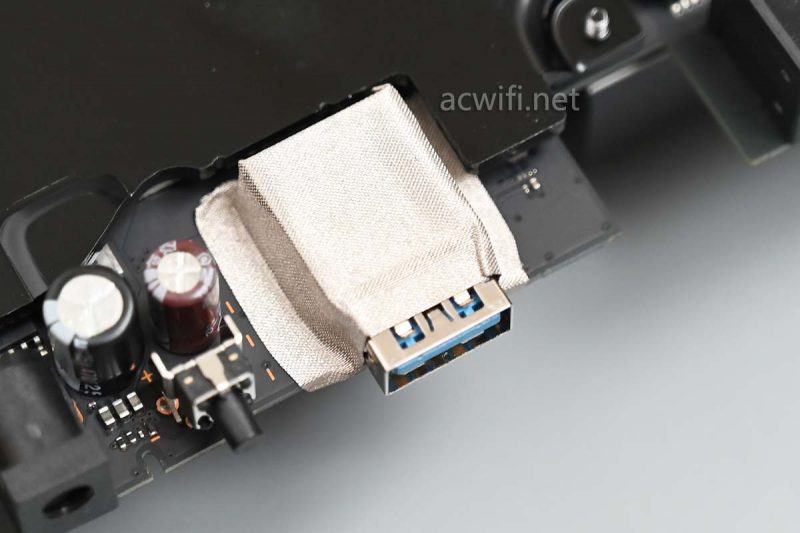

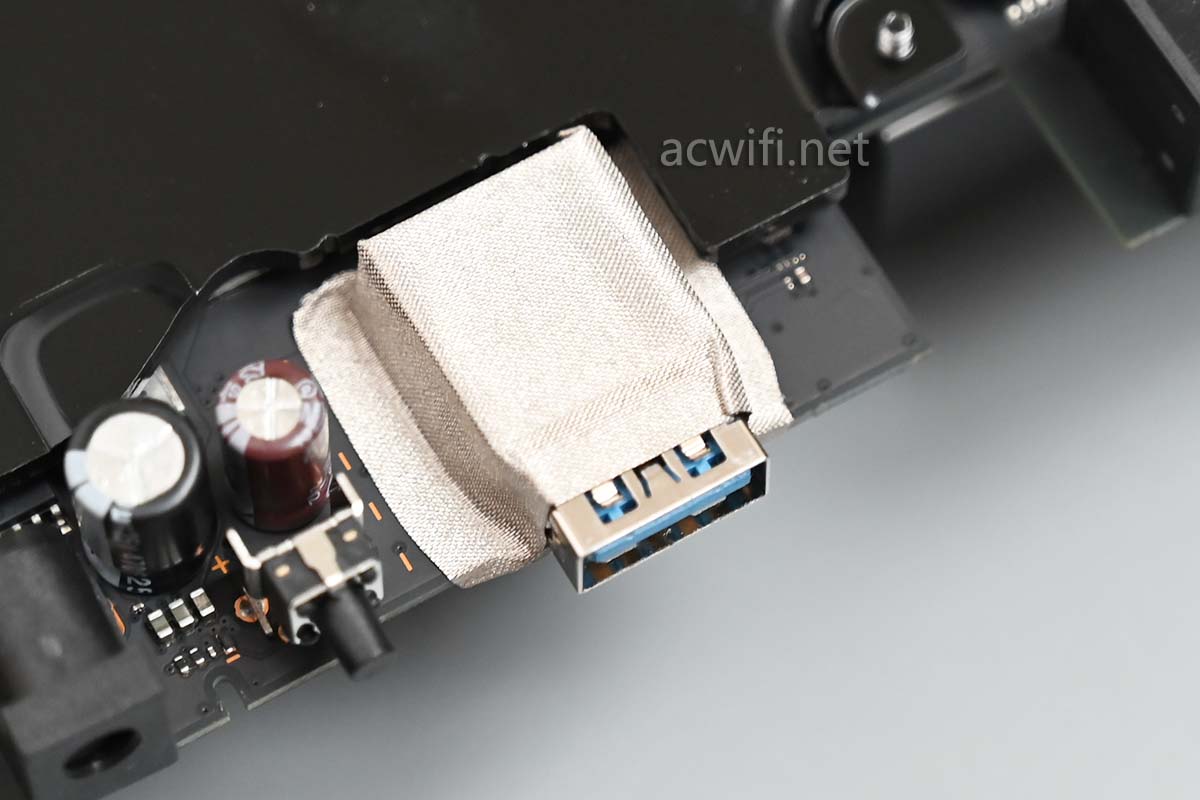

USB3..0接口的胶布大法，跟金属屏蔽罩的作用是一样的。

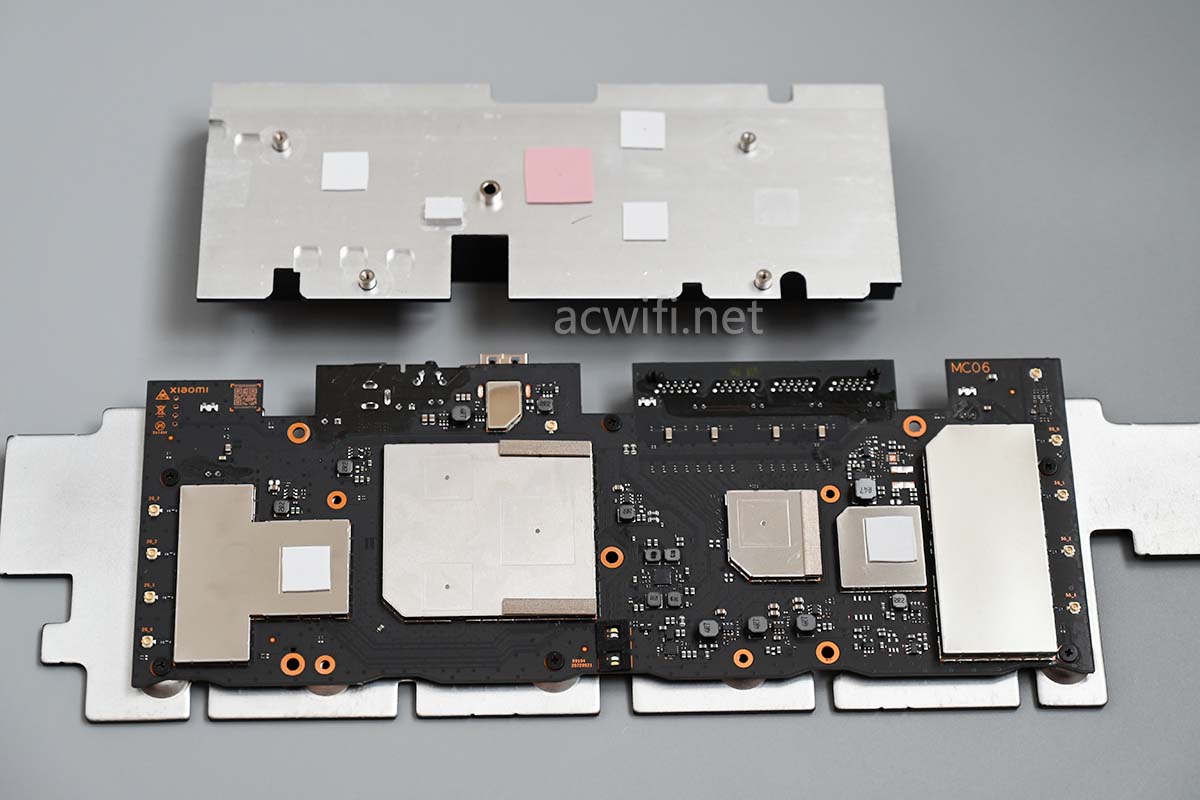

从主板背面拧下固定正面那片大散热器的螺丝后，拆开散热的样子：

这时底部的散热板也可以顺手脱离：

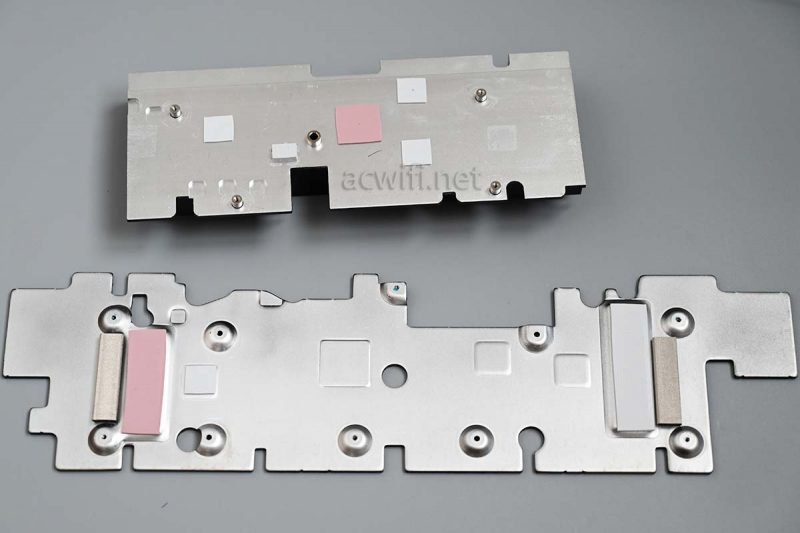

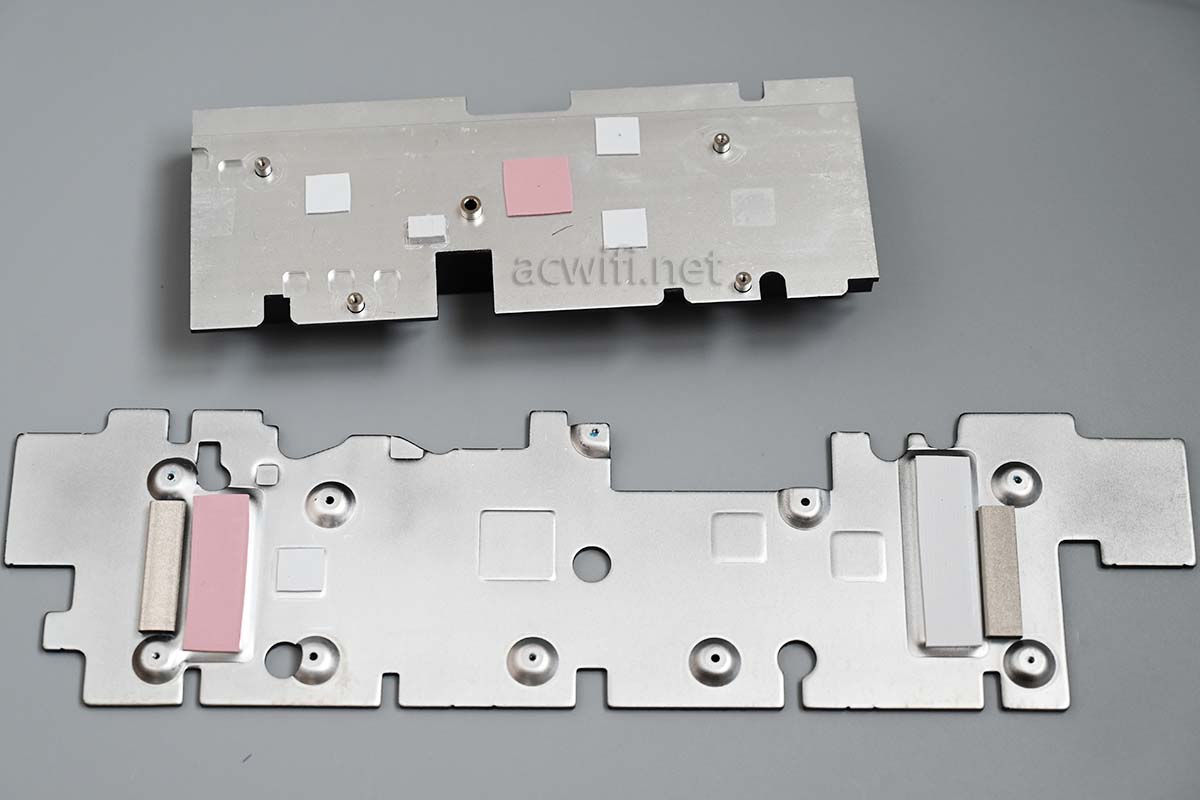

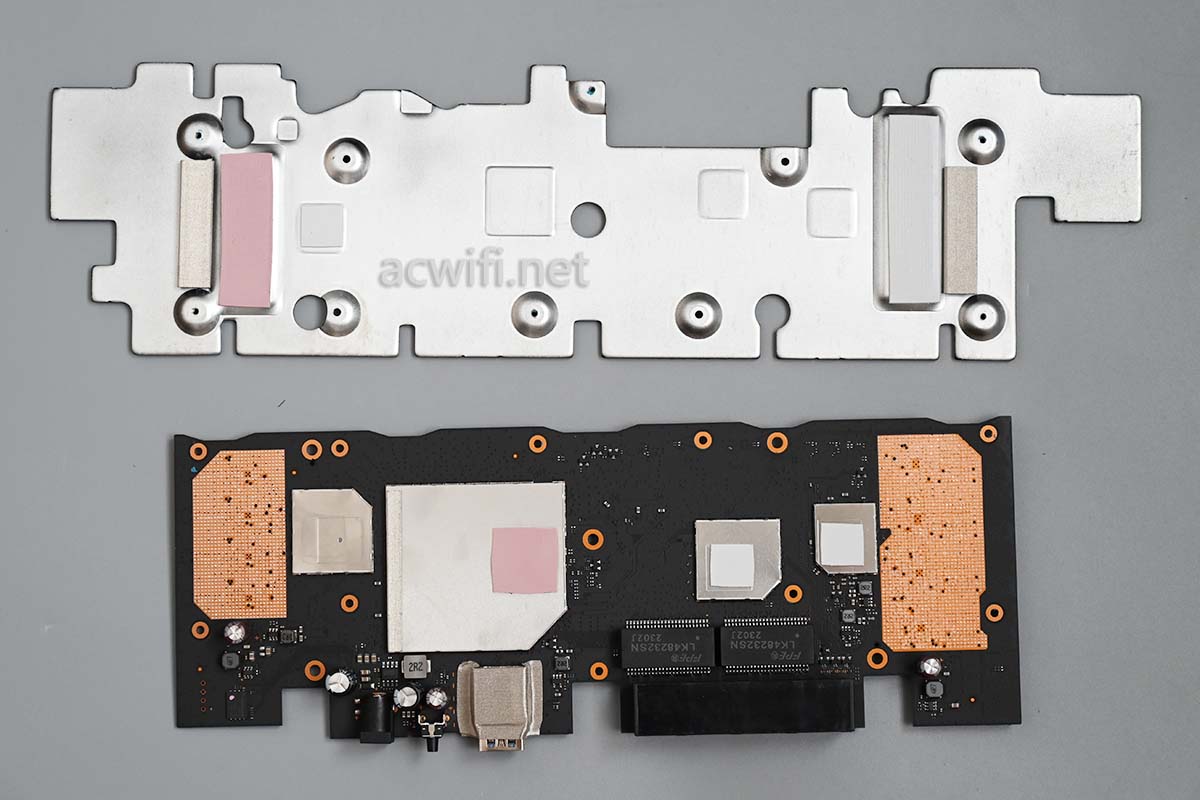

两片散热：

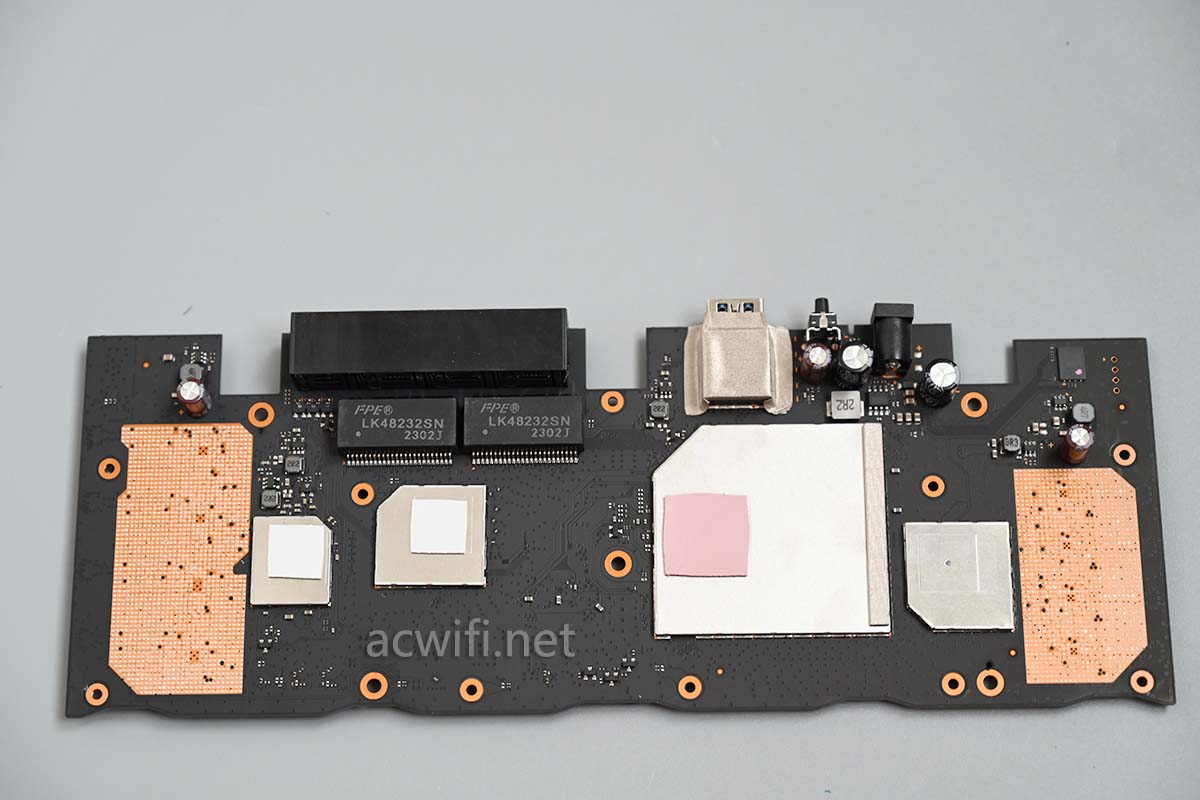

这一面能看见网口，我定义为主板正面：

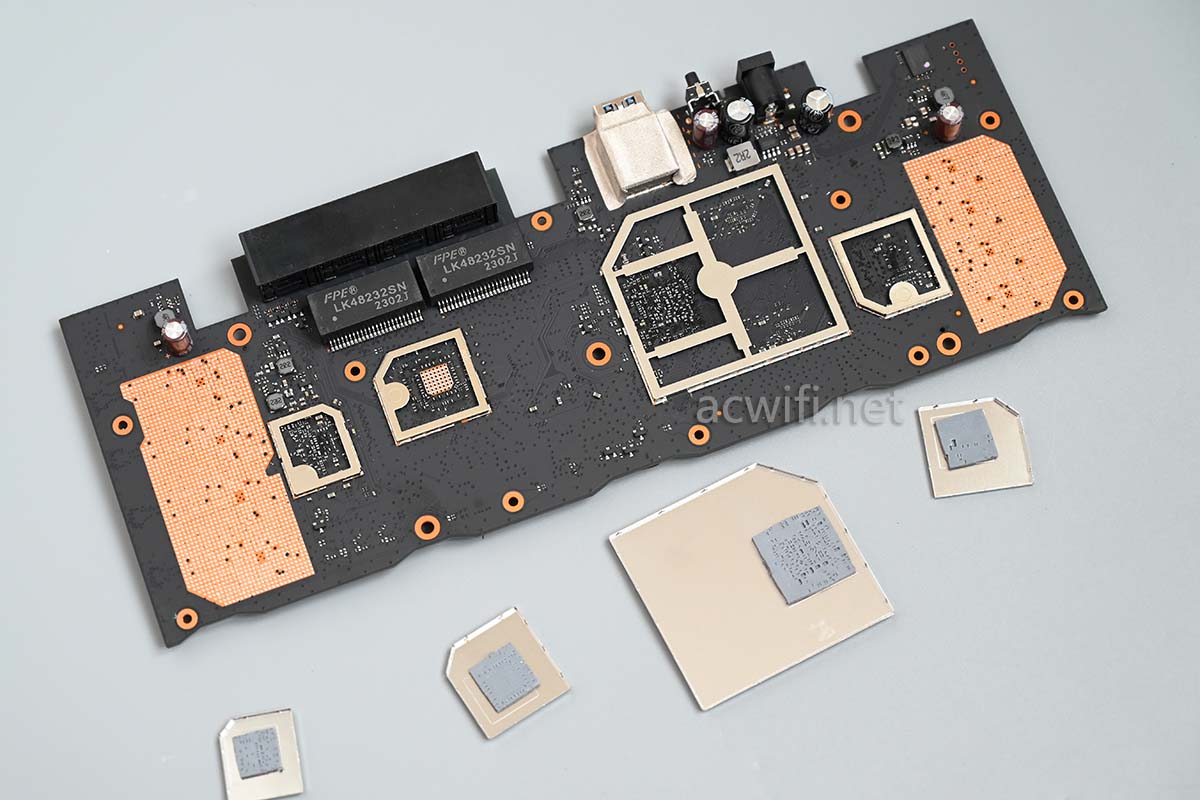

撬开所有屏蔽罩：

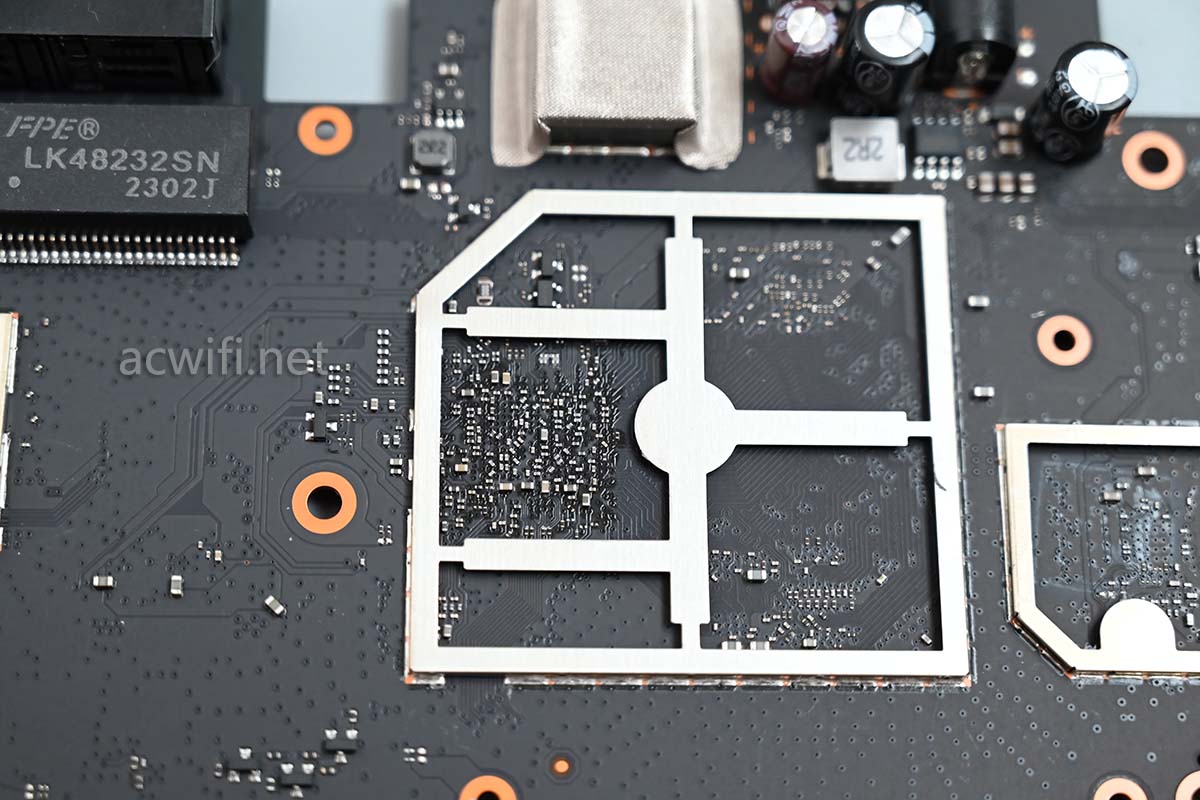

屏蔽罩内是空的，没什么好看。（其实上图右上角有一颗闪存，我忘记它的存在，也没有对它准备拍照。。。）

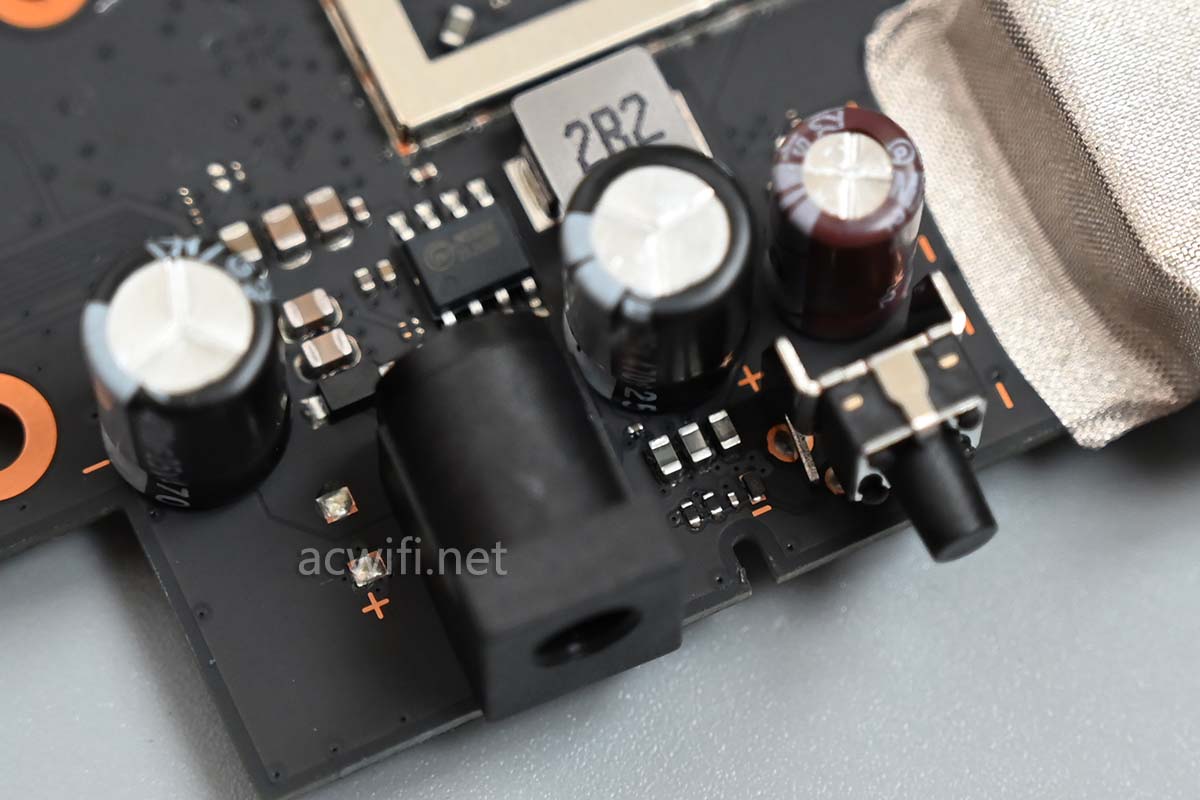

DC电源输入电路：

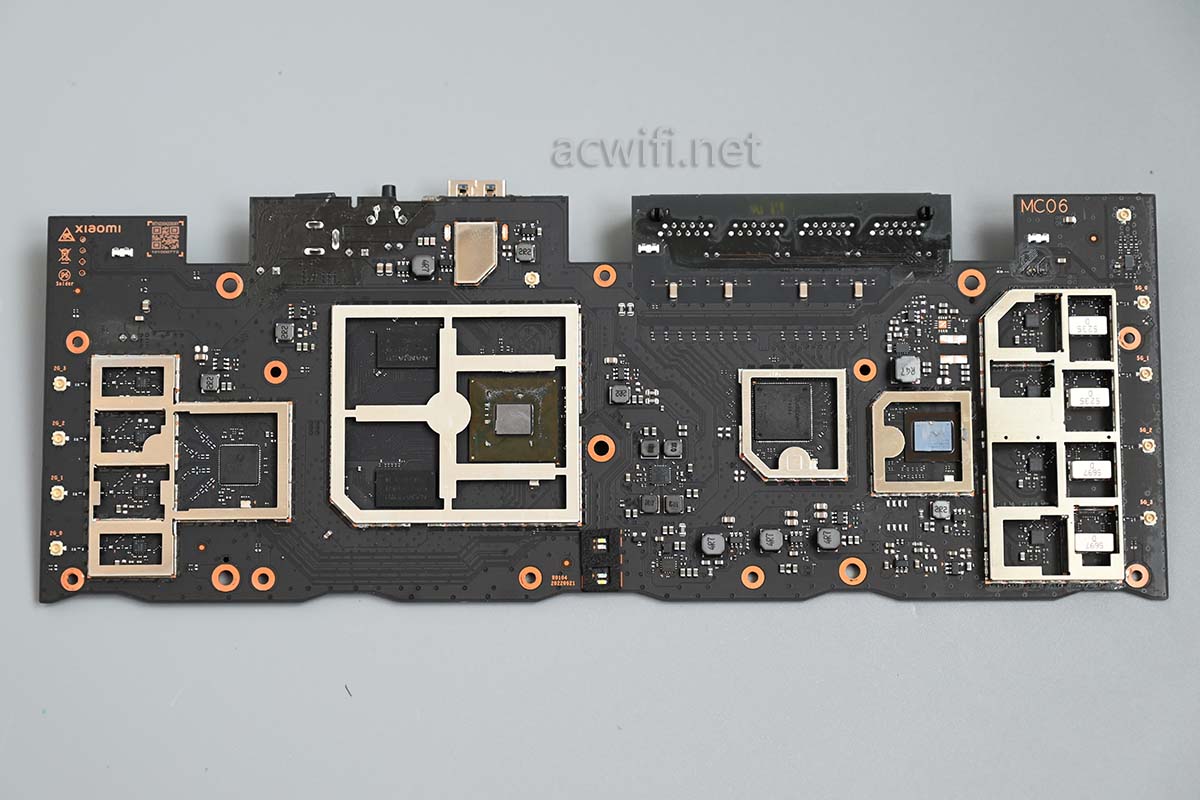

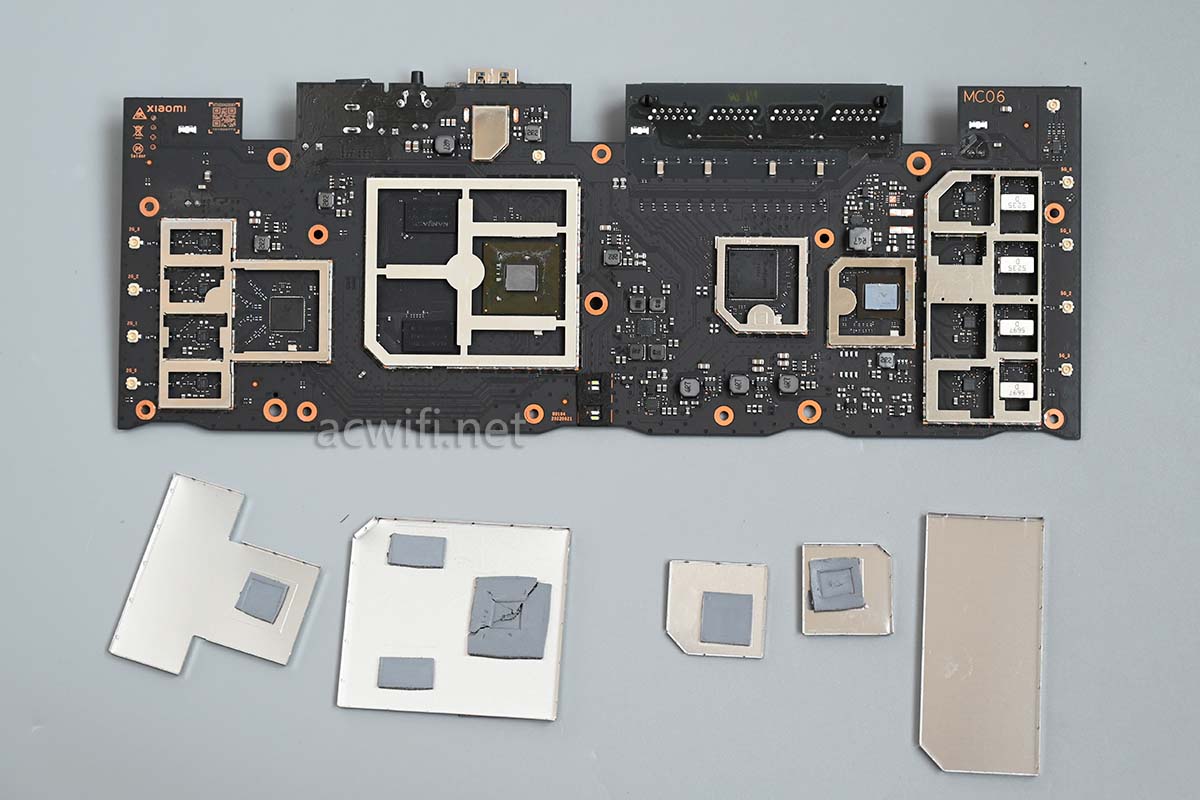

翻过去主板另一面，飞走所有屏蔽罩：

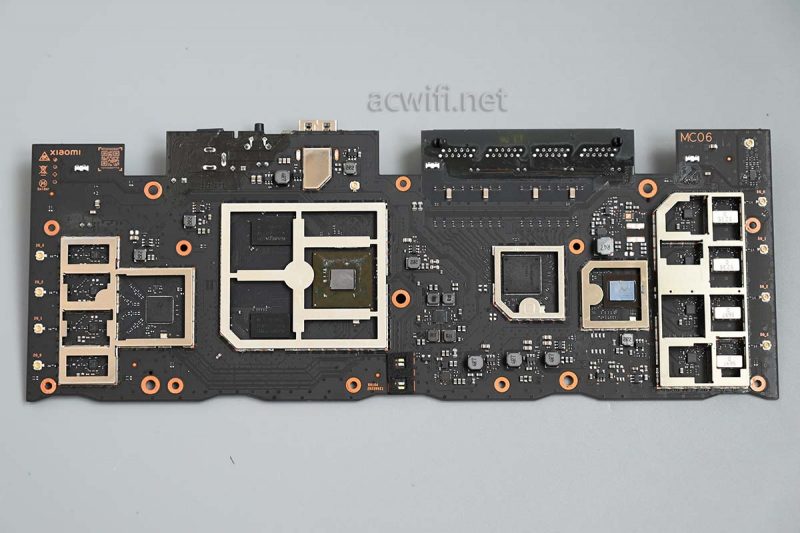

哇，这一面好多粒芯片呀：

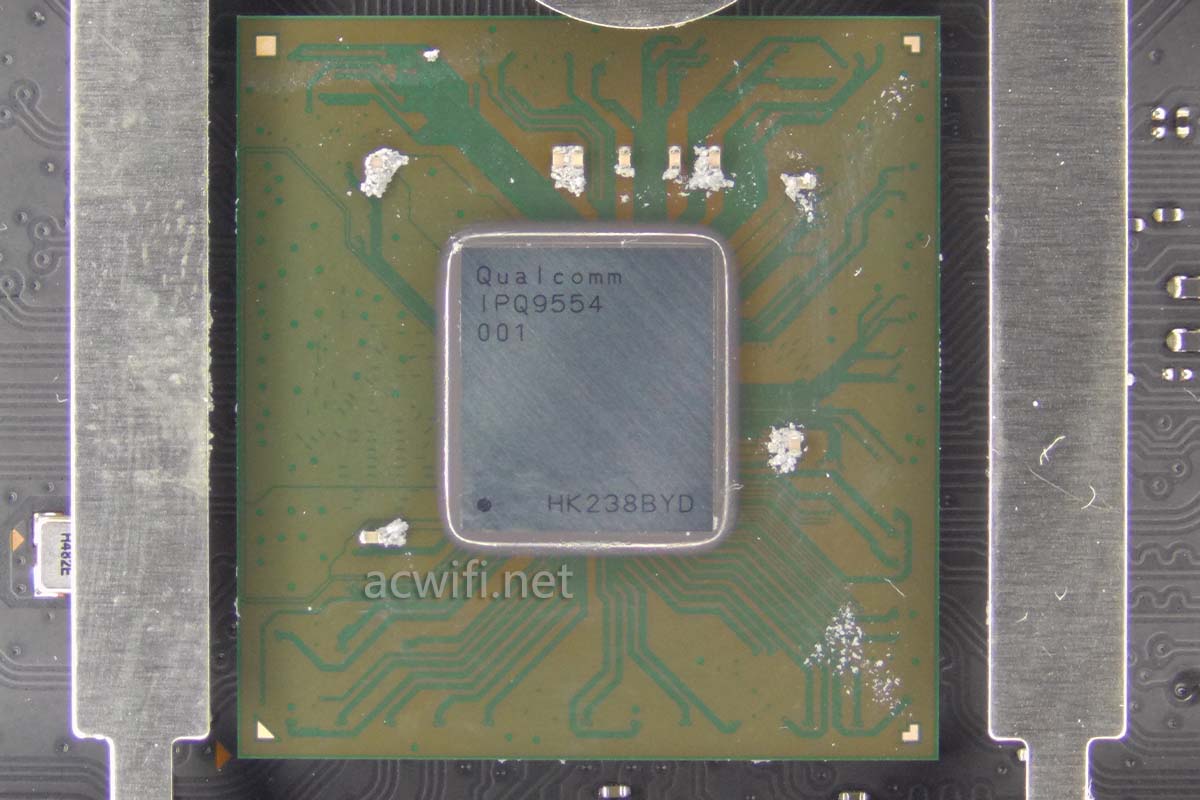

小米路由7000的CPU型号是高通的IPQ9554：

高通仍然用了14nm制程，IPQ9554是四核A73，频率1.5GHz，双核1.5GHz NPU；集成了802.11ax的2.4G MAC& BB，支持4x4MIMO，最高速率1147Mbs；集成1个10G MAC和4个2.5G MAC。

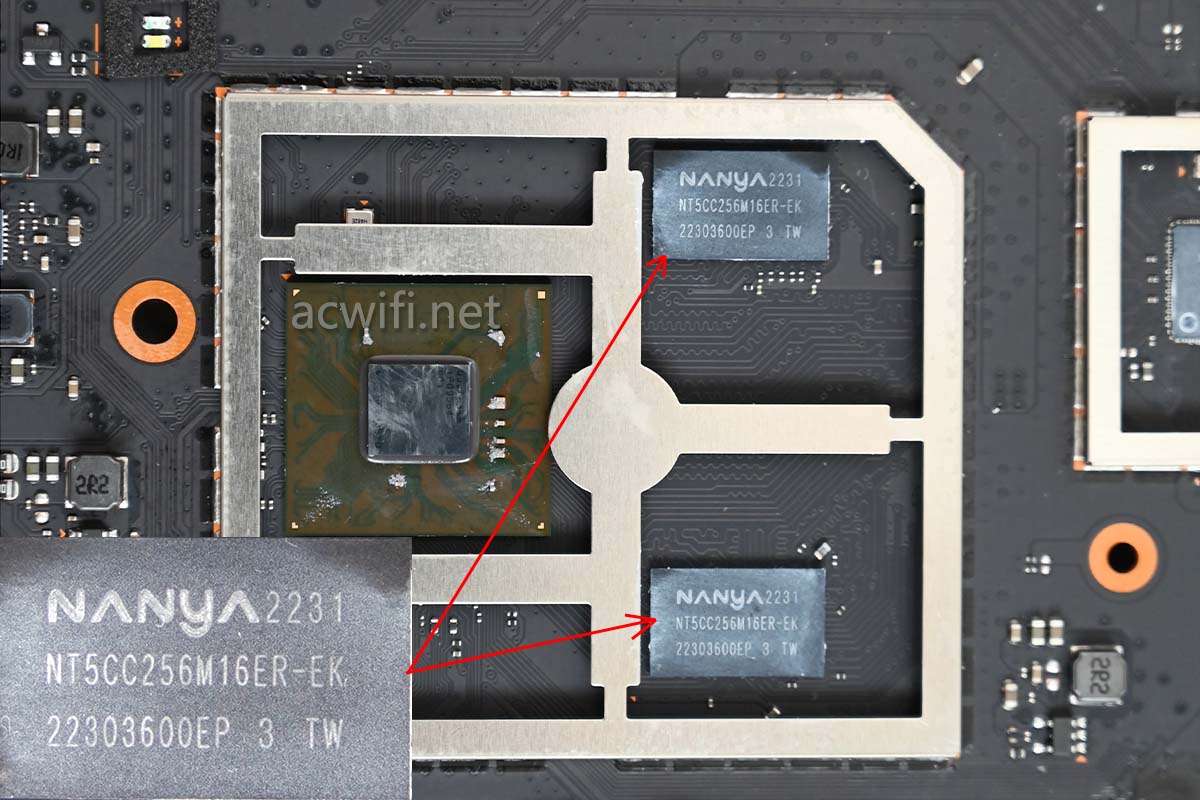

CPU旁边有两颗内存芯片，型号是南来的NT5CC256M16ER-EK，DDR3L，容量512MB，两颗内存一共有1GB容量。

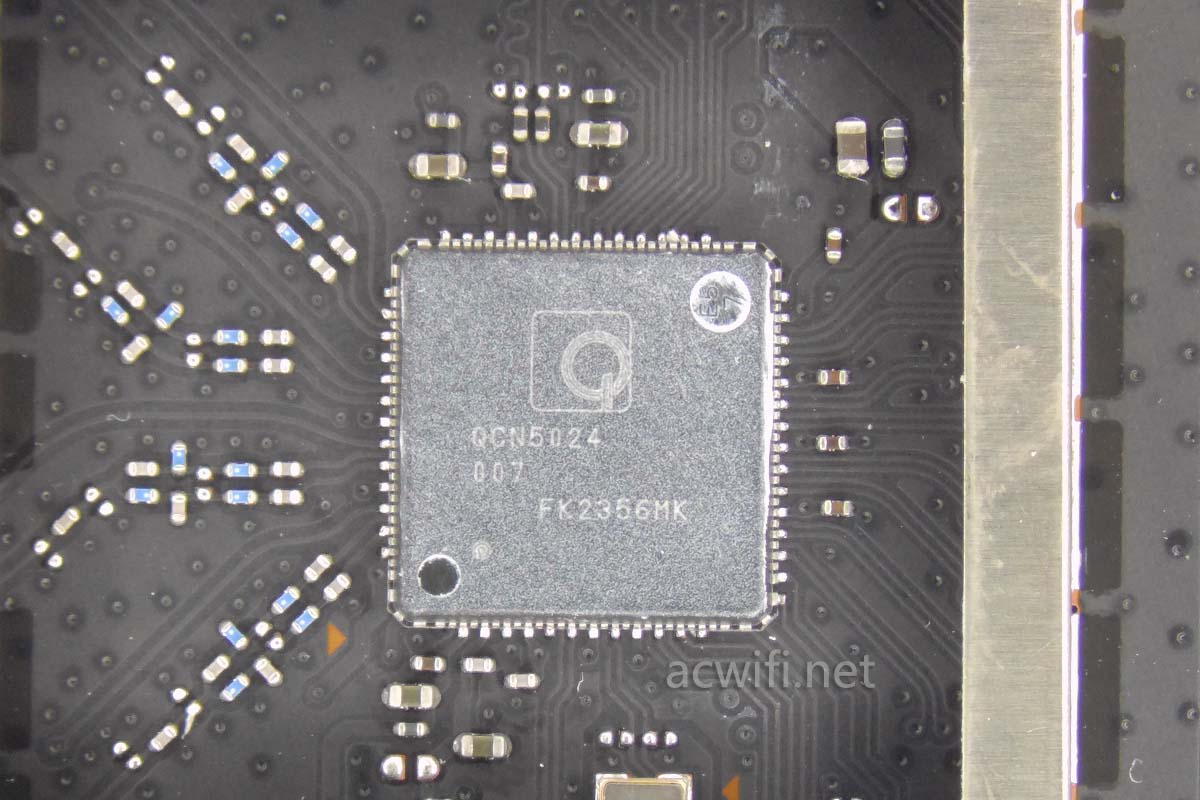

由于IPQ9554已经集成了2.4G的无线基带，所以外接一颗2.4G无线射频芯片就可以了，型号是QCN5024，4T4R：

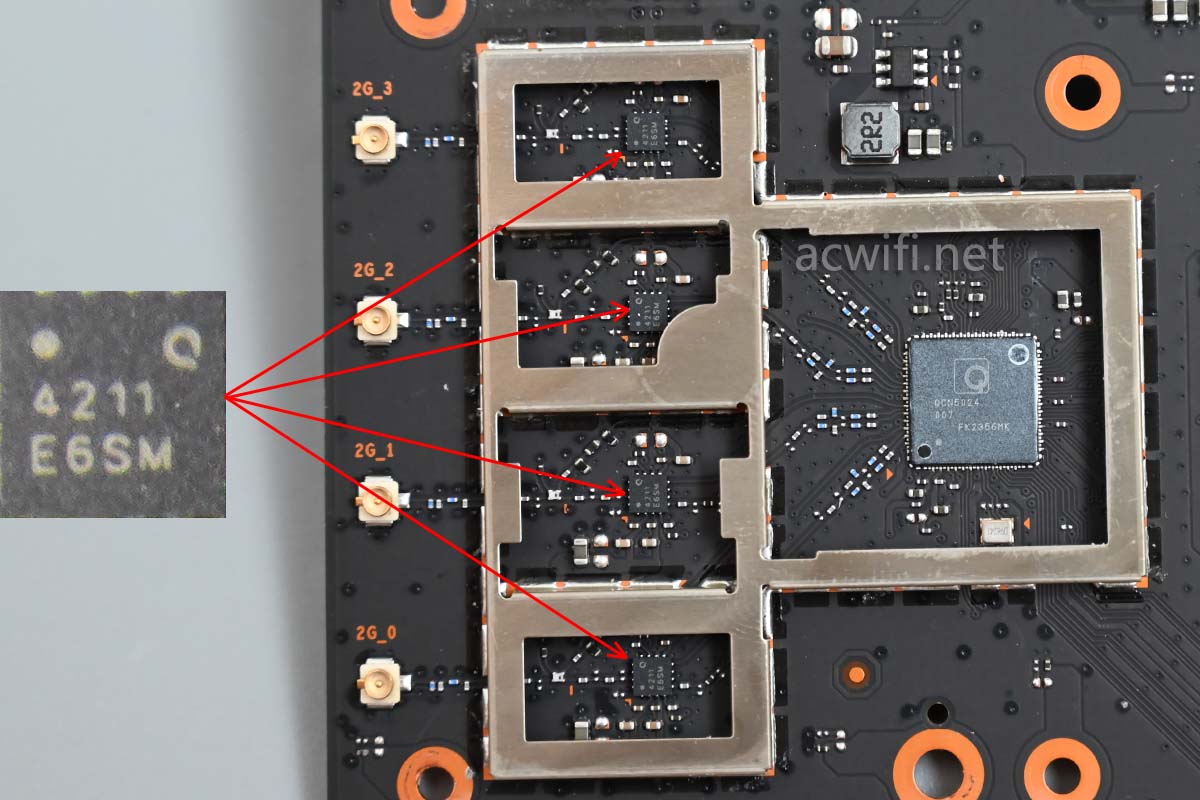

外置了四颗2.4G FEM芯片，型号是QPF4211:

QPF4211参数：
2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43dB Dynamic EVM
POUT = +22.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +23.5 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +25.5 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation while maintaining a wider range of capability
33 dB Tx Gain
1.8 dB Noise Figure
15 dB Rx Gain & 7 dB Bypass Loss
12 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector

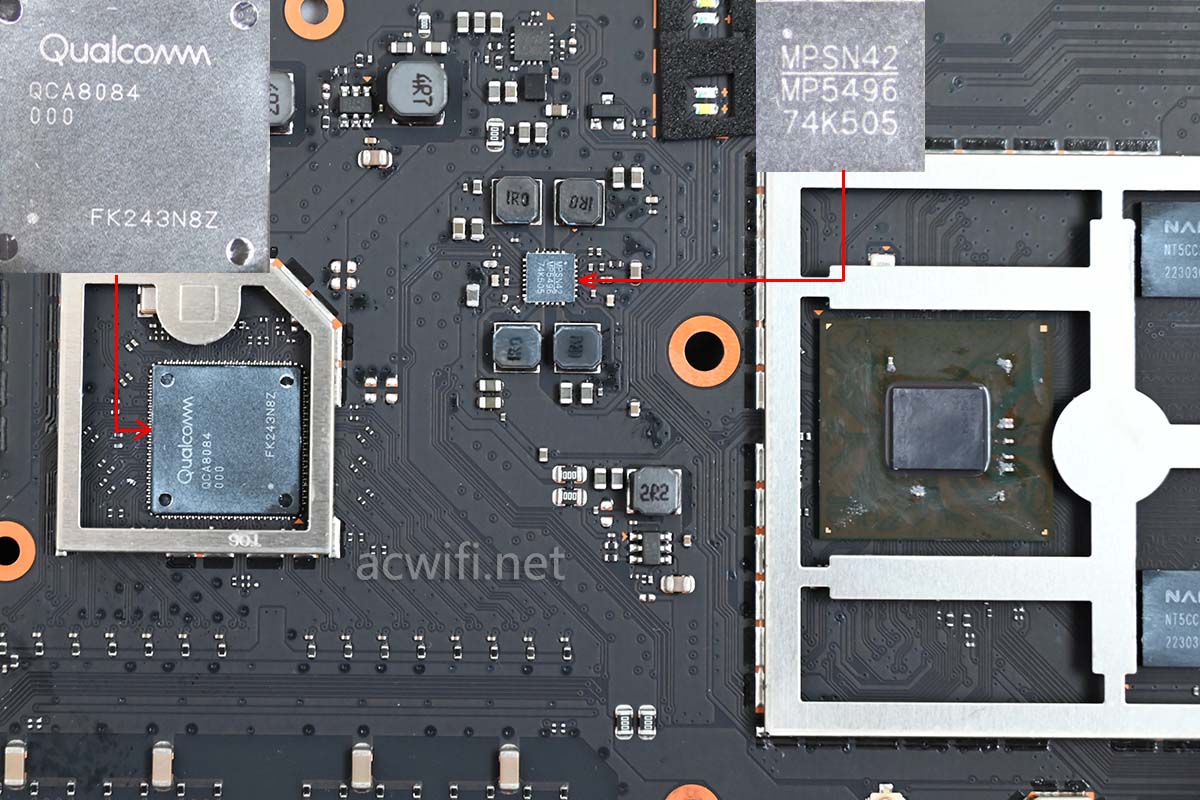

主板中间位置，靠近四个网口的这颗芯片是四口2.5G  PHY芯片，型号是高通的QCA8084，它与CPU之间的细小的芯片是电源管理IC，型号是MP5496：

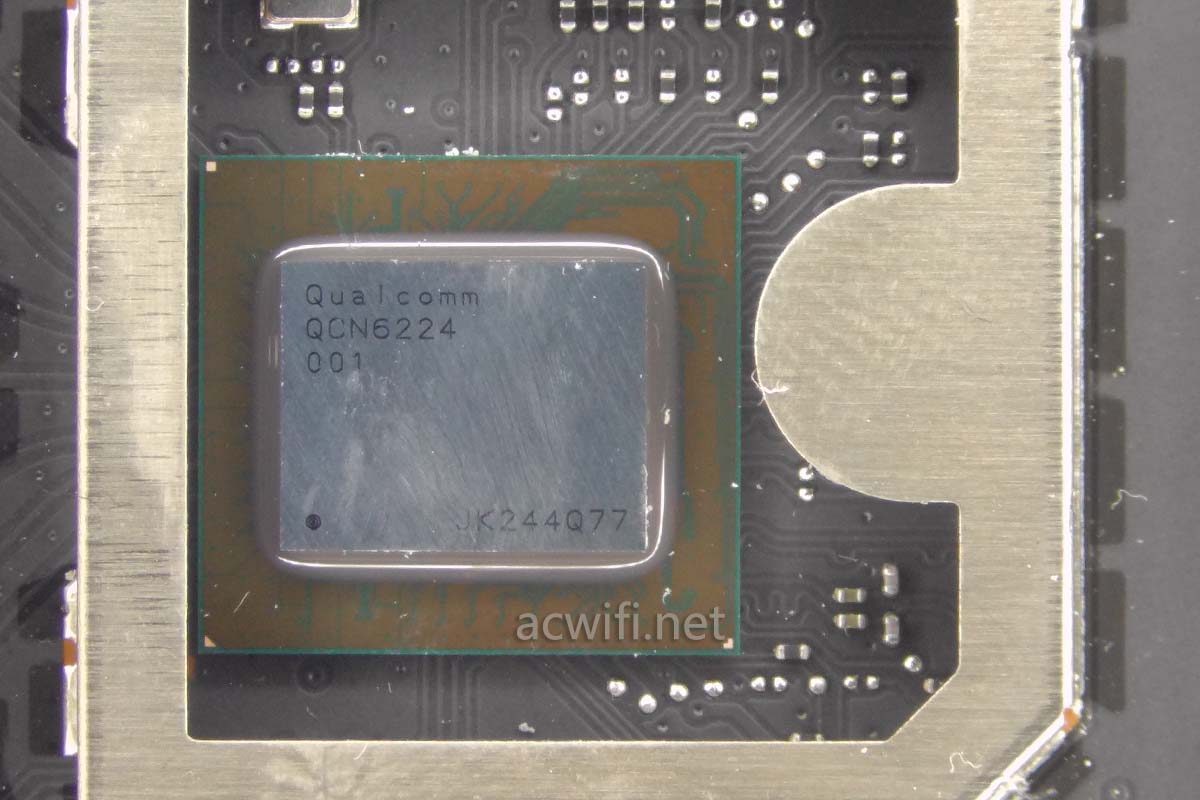

再过去就是5G无线芯片了，型号是高通的QCN6224：

QCN6224支持802.11be，最多支持4条空间流，也可以拆分成两组，每组两条空间流。QCN6224不支持6G频段，这颗芯片不支持Wi-Fi 6E，因此，物理上也不支持320MHz频宽，240MHz频宽也不支持。

频宽最高只支持到160MHz。无线带机量是128台，官方宣称的600台带机量是包含了有线、2.4G、5G，所以这个数据也不假，毕竟这颗CPU的带机量也没毛病。

QCN6024跟QCN6274的差别还是比较明显的。用你们的话来说就是阉的比较多！用我的话来说就是一分钱一分货。

外置了四颗5G FEM芯片，型号是QPF4559：

小米万兆路由用的5G FEM也是QPF4559。

QPF4559的参数如下：
5150 – 5895 MHz
POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
POUT = +16 dBm MCS11 HE80 -43 dB Dynamic EVM
POUT = +23 dBm MCS9 VHT80/160 -35 dB Dynamic EVM
POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
2 dB Noise Figure
15 dB Rx Gain & 8 dB Bypass Loss
25 dB 2.4 GHz Rejection on Rx Path
Integrated RF Couple and DC Power Detector

“+15 dBm MCS11 HE160 -43 dB Dynamic EVM” 从这一行来看，是比较一般的。

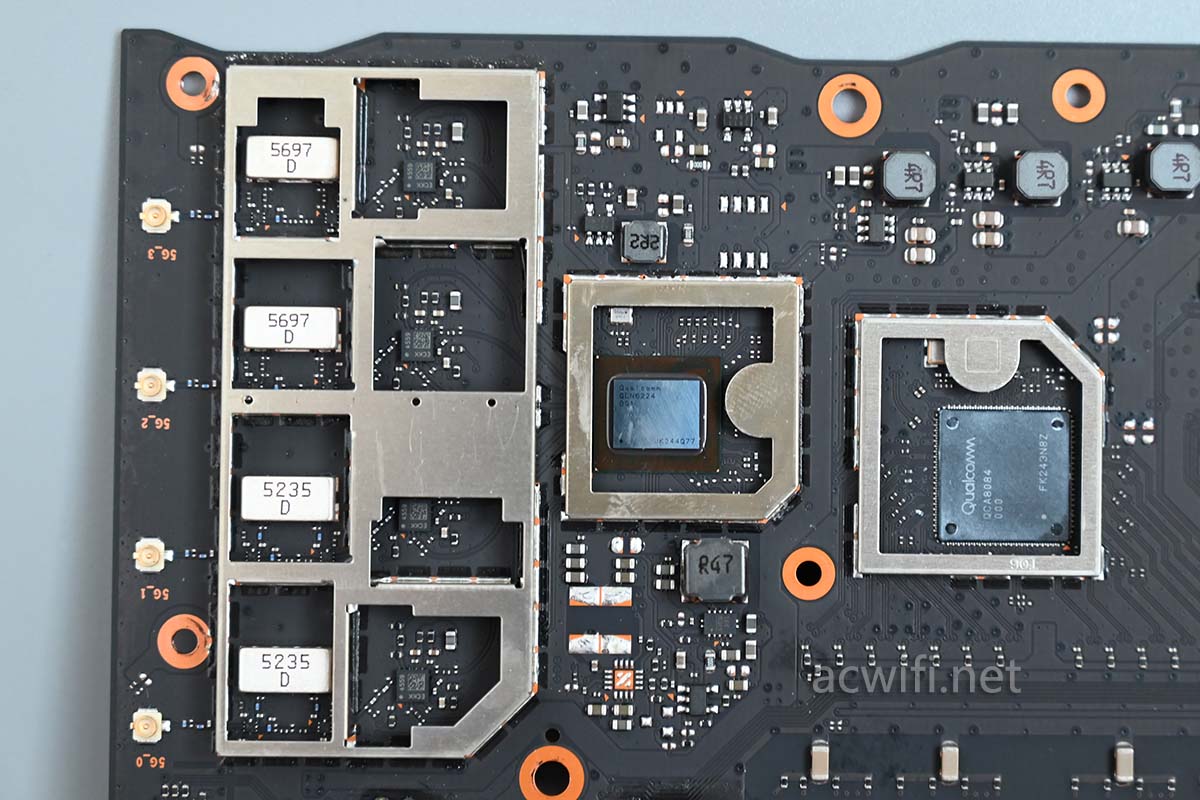

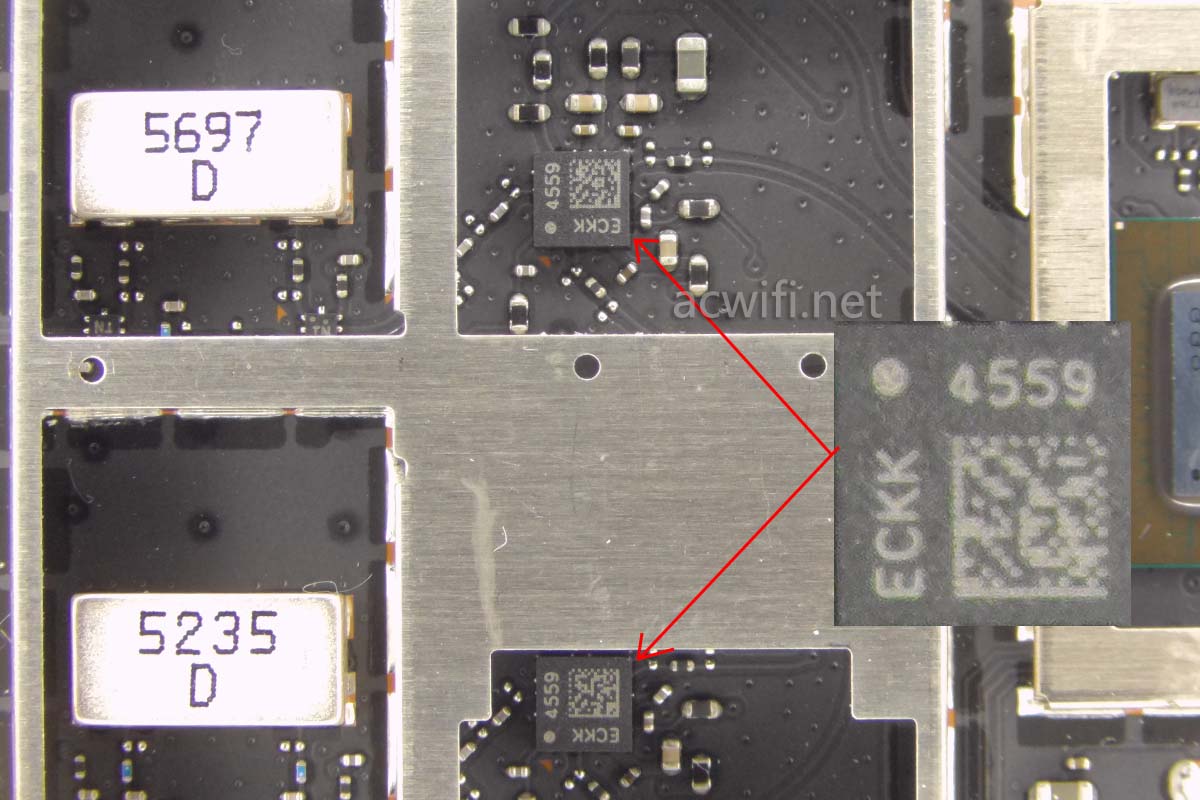

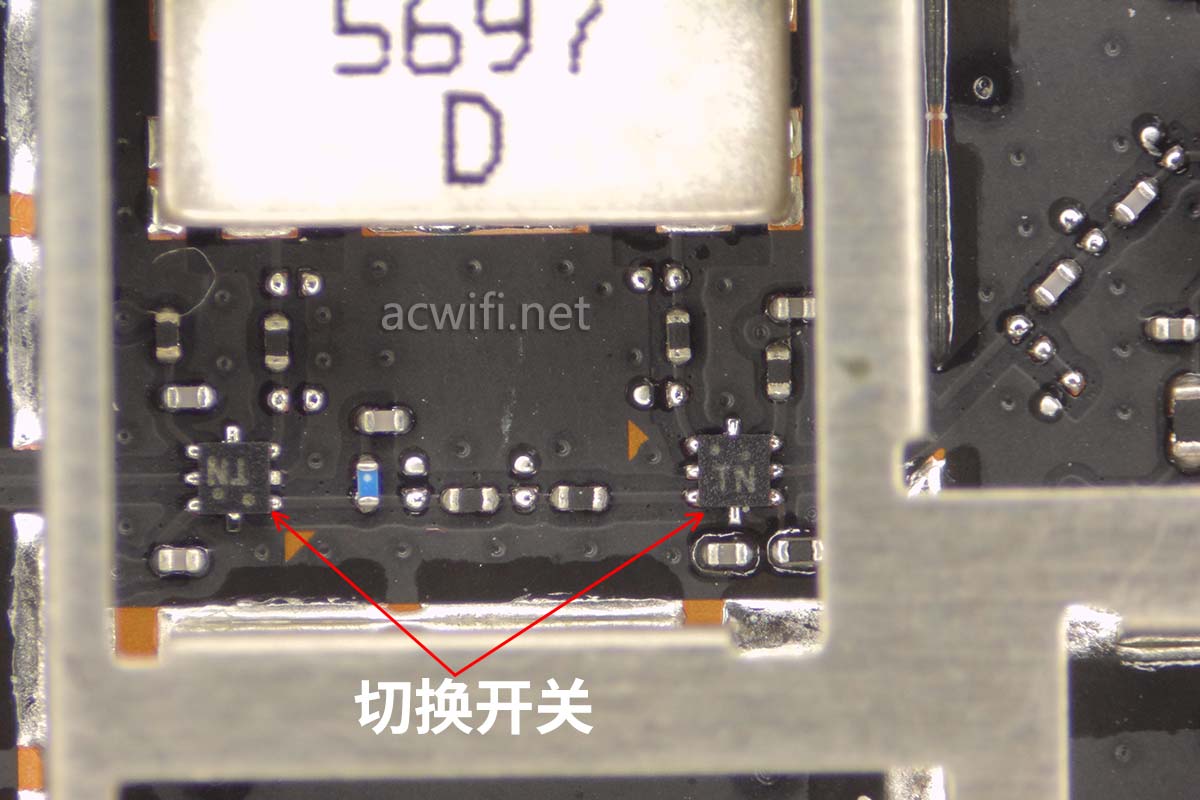

有两颗QPF4559接了“5697”滤波器，还有两颗QPF4559接了“5235”滤波器，当切换到三频模式时，由下图中的“切换开关”进行电路切换。（切换三频/双频，路由器会自动重启。）

“为什么要有两颗开关？ 有人说了，如果只用一粒，就切换不回来了。”类似双控开关？？？

以下是整个5G无线射频电路：

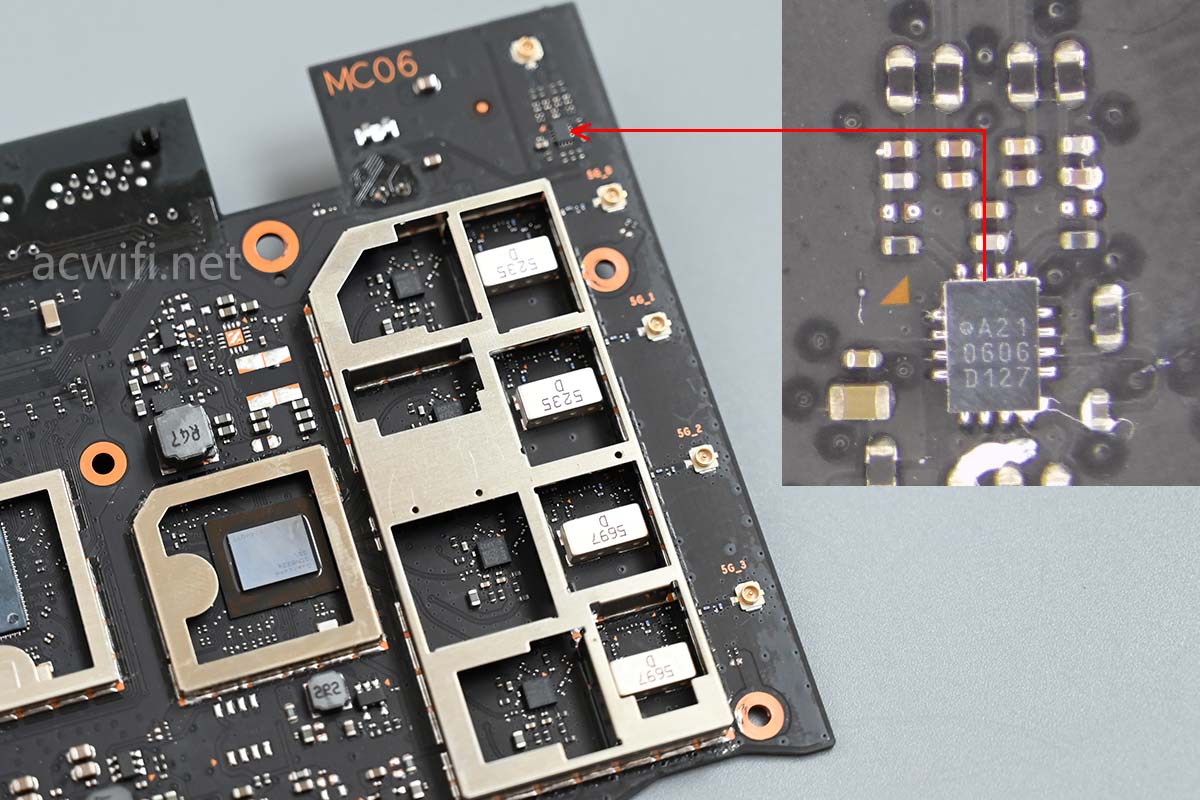

差点忘记了这一颗小小的NFC芯片，跟小米万兆用的一样。

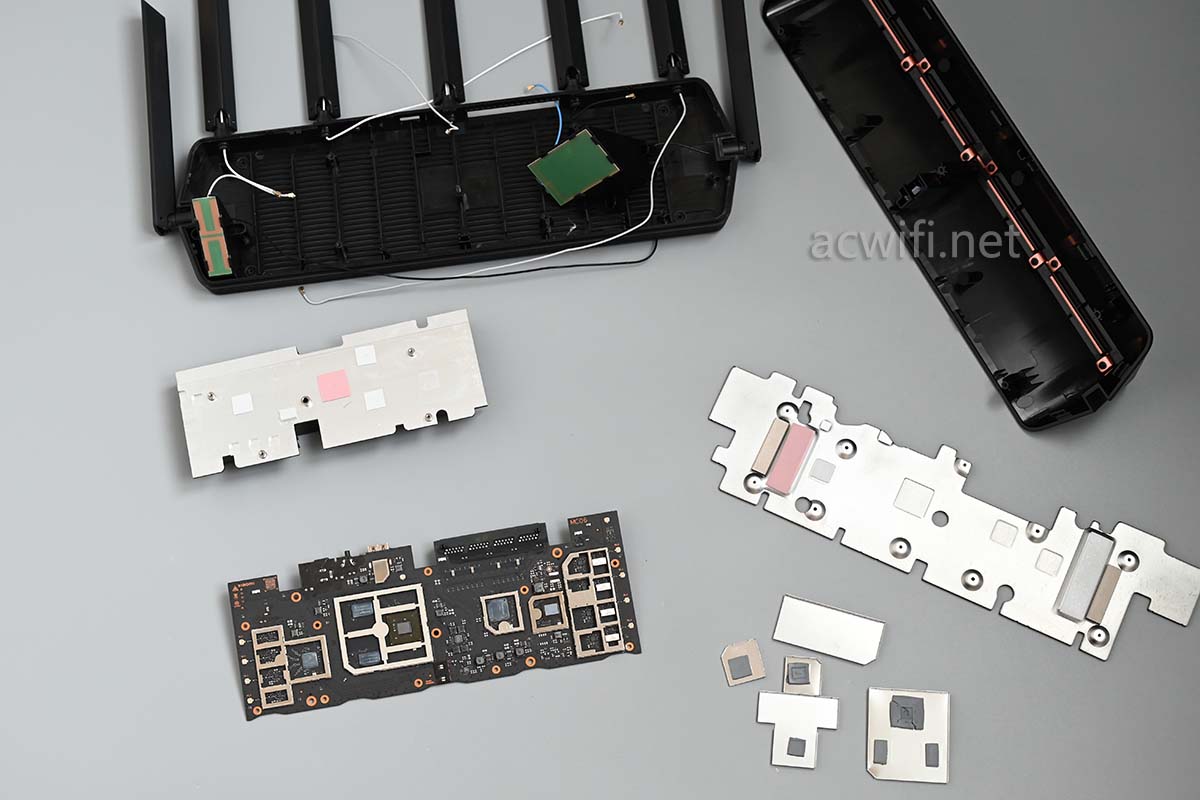

至此，小米路由器7000拆机完成：

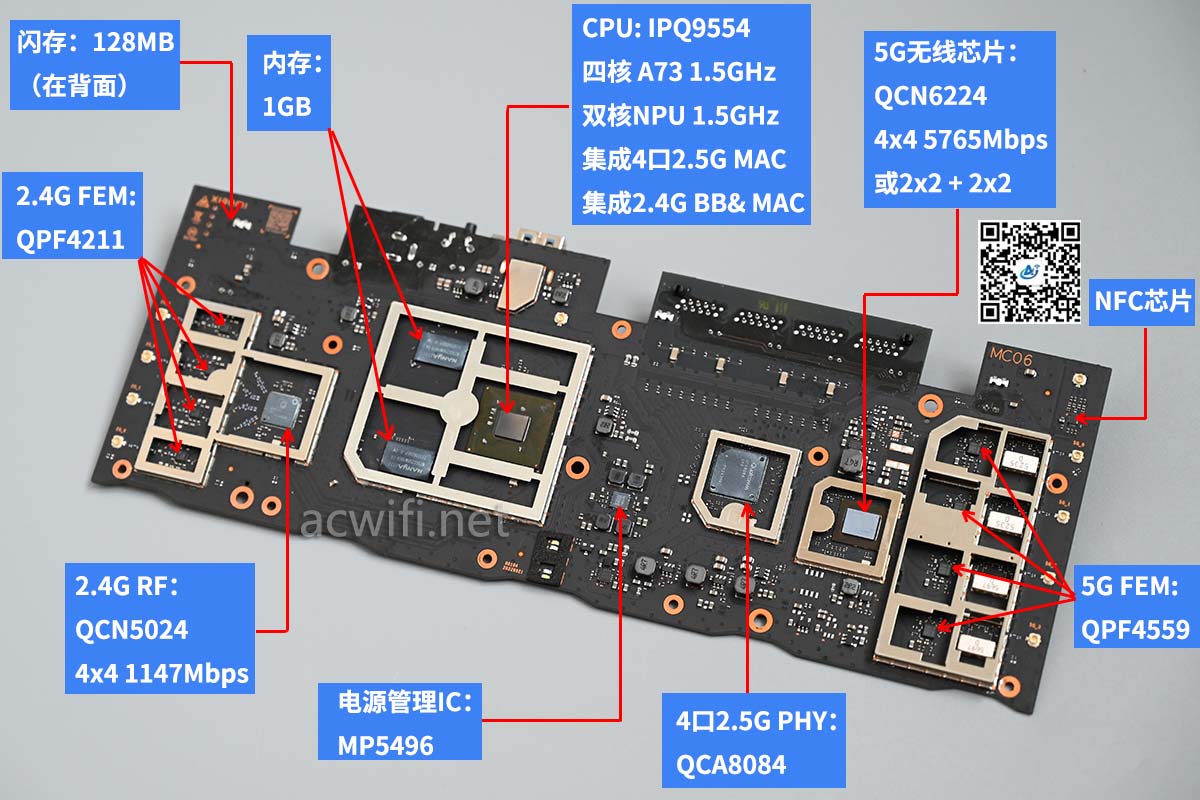

小米路由器7000的所有芯片型号汇总图如下：

默认支持k和v，也支持波束成形和MU-MIMO， 这些信息可以在电脑上安装winfi即可以查看，如果找不到下载的可以在acwifi-net这个公众号里发消息winfi即可。

关于D点测速、USB速度和小包转发率的实测在另一篇文章里有详细说明了。在此就不发了，信号简单来说就是一般般。

小米7000简单评测之小包转发性能和D点测速

买与不买就看自己的需求，需求放第一位。

在6G频段还成迷的情况下，没必要去特别关注所谓的Wi-Fi 7。除了6G频段，能提升无线速度的只有MLO，但这个目前还没有放出来。
