IKOOLCORE 硬酷 R1 拆机与小包测试 N5105

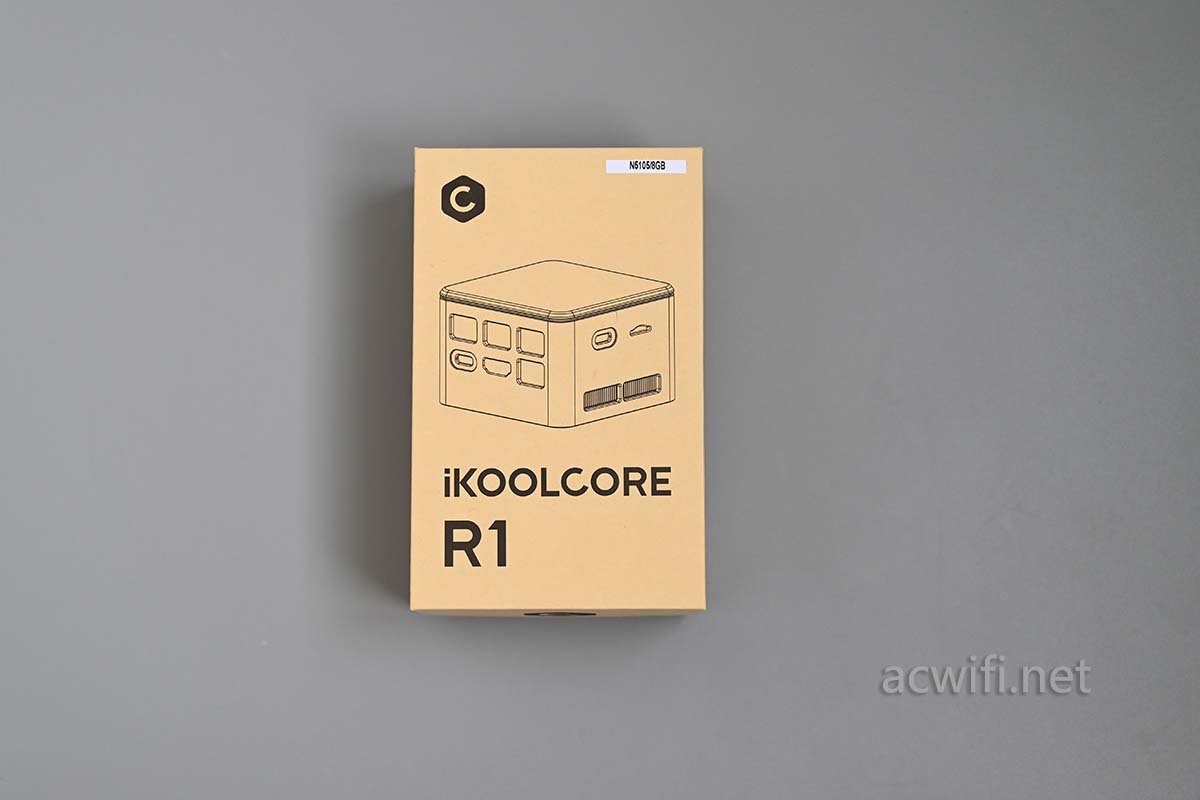

iKOOLCORE硬酷R1的外包装：

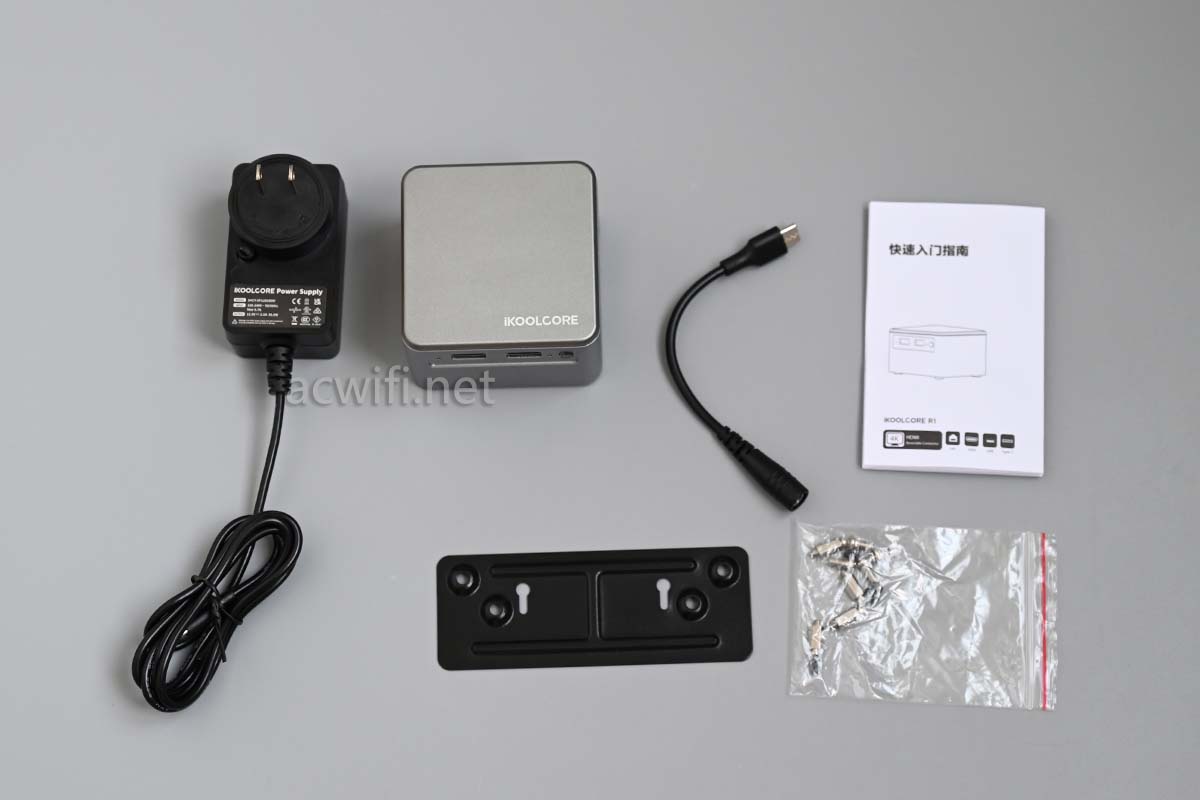

机身和配件 ：

电源适配器输出口是C口，还配了一根C口转接线，可以用于其它电源使用，比如斐讯K3的电源也可以用这转接线来供电。

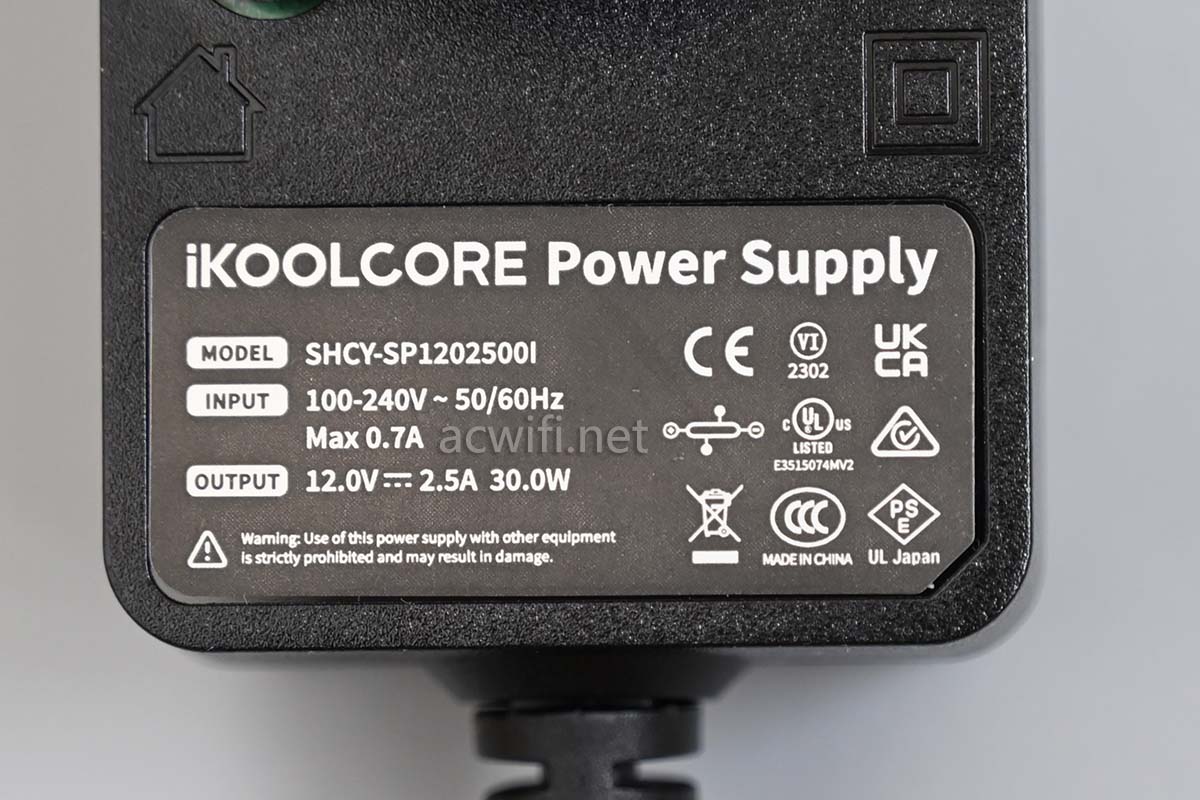

电源输出规格是12V/2.5A：

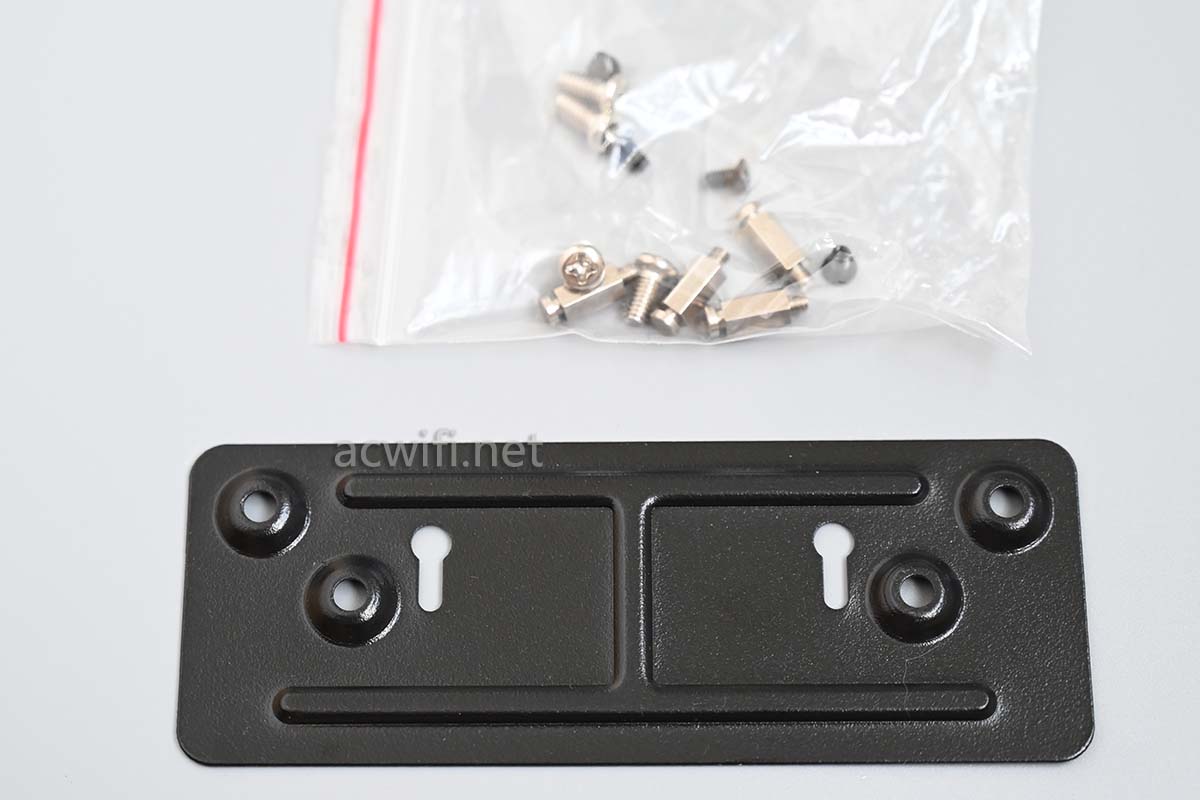

这是显示器背挂转接板，可以挂在显示器后面，有些显示器没有挂孔，挂不了。

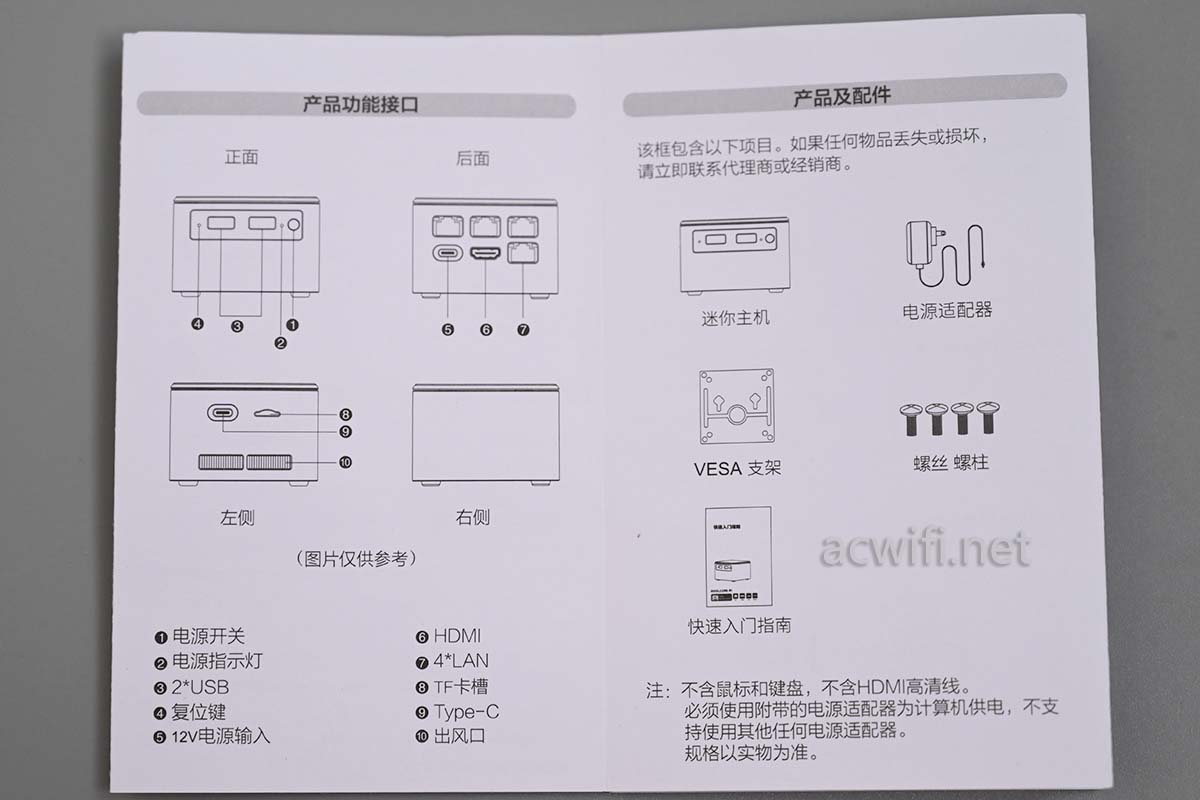

说明书：

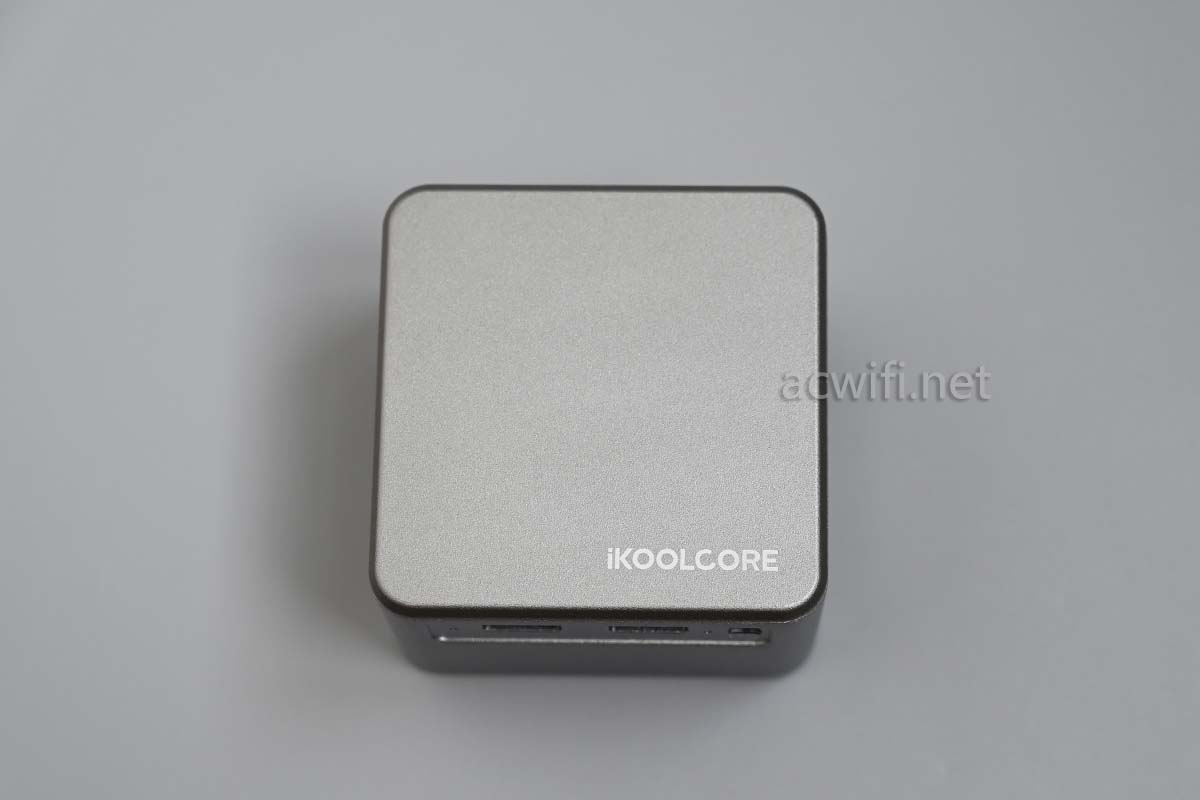

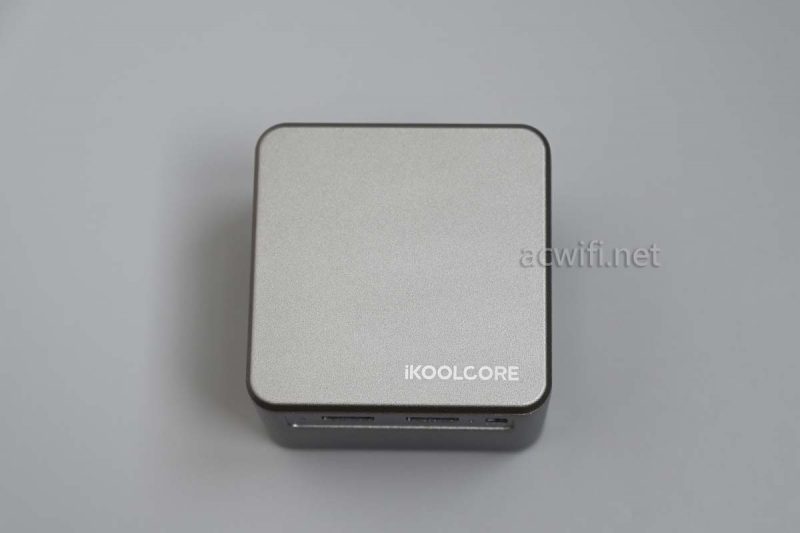

顶身顶面：

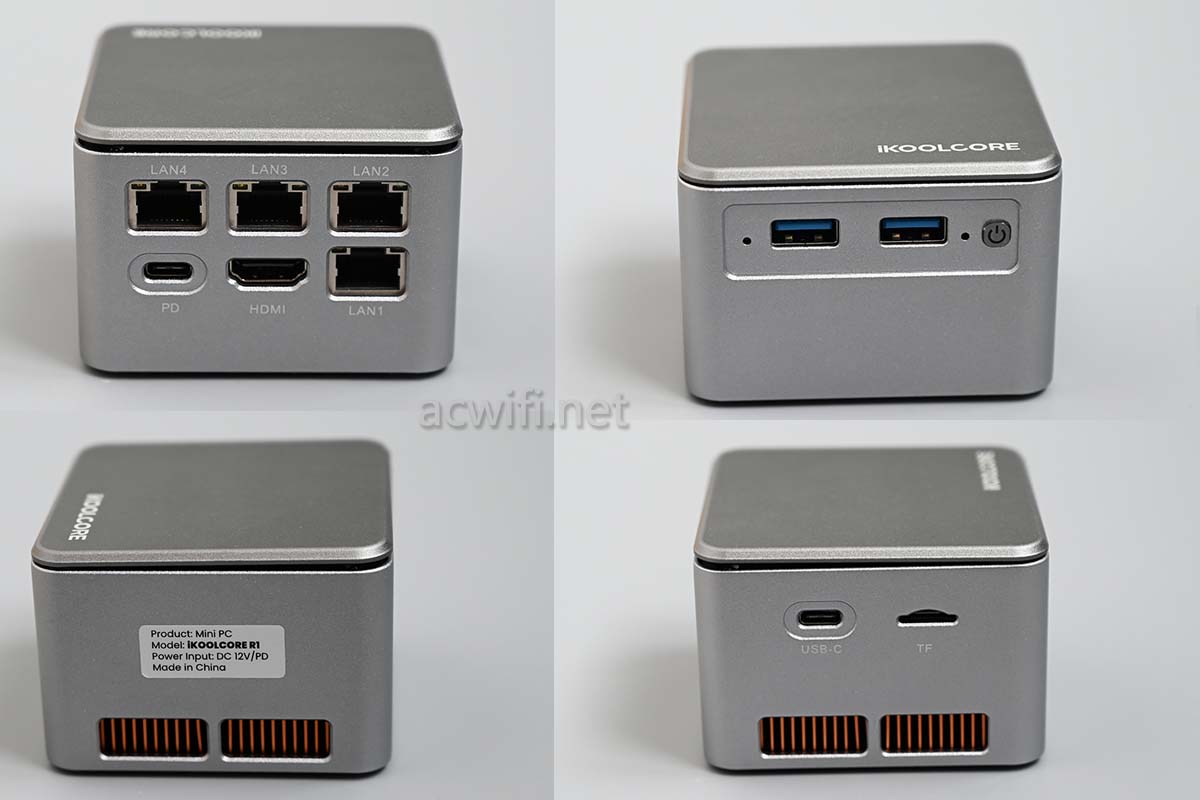

接口分别有：

四个2.5G网口，HDMI左边的C口是电源输入口（12V）；

两个USB3.0；

一个C口输入，一个TF卡槽：

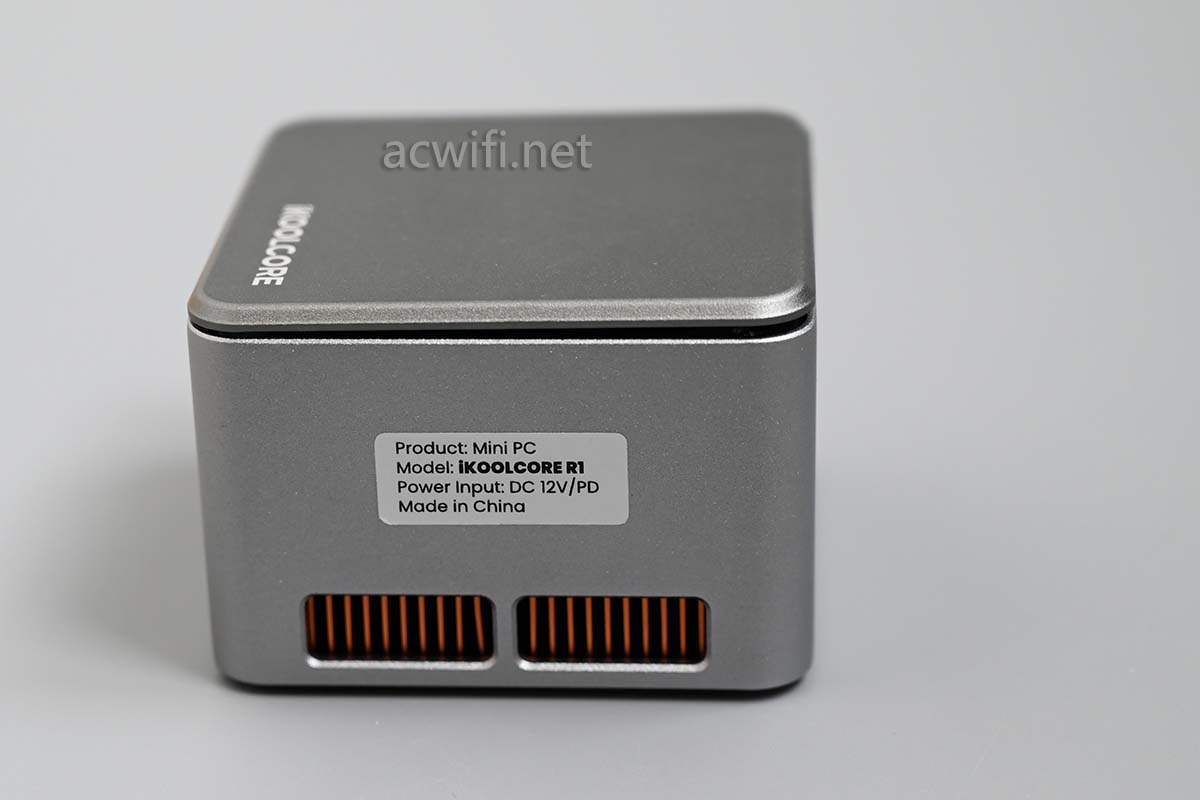

底部两侧有出风口。

底部是入风口：

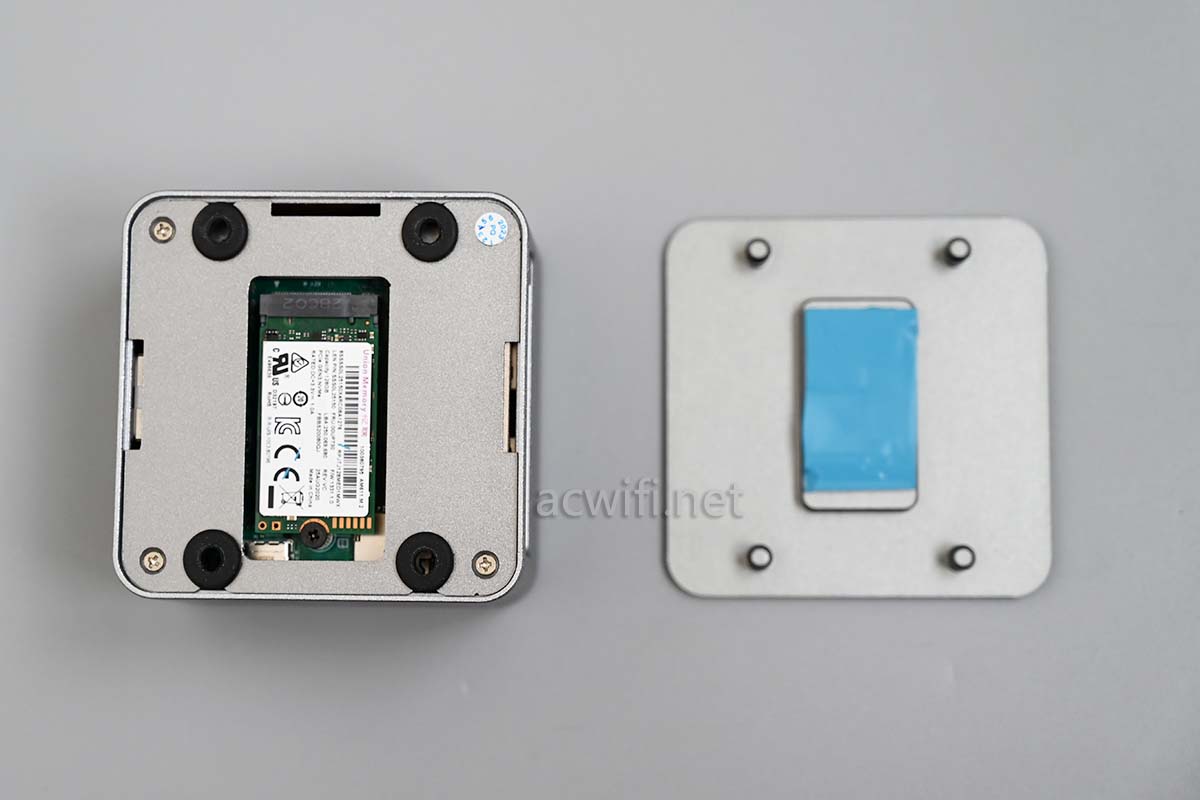

从四周撬开顶盖，没有螺丝固定，这样方便更换M2固态硬盘：

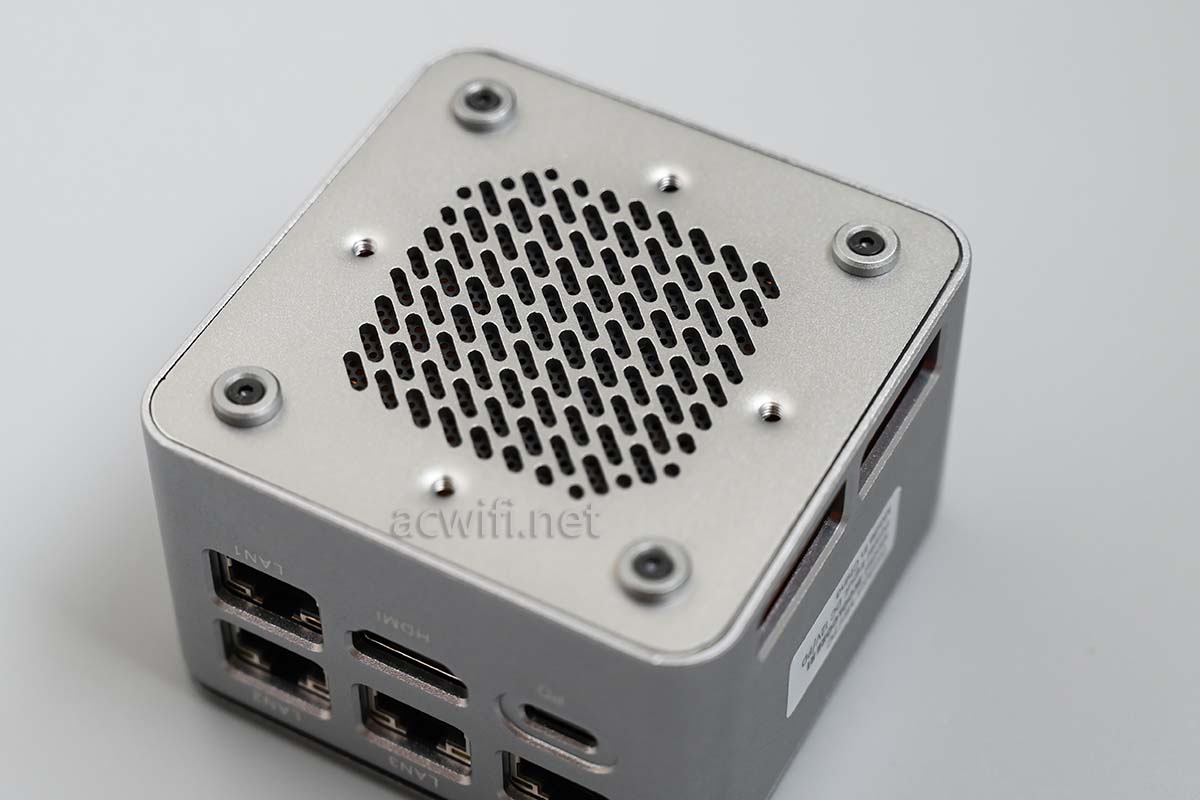

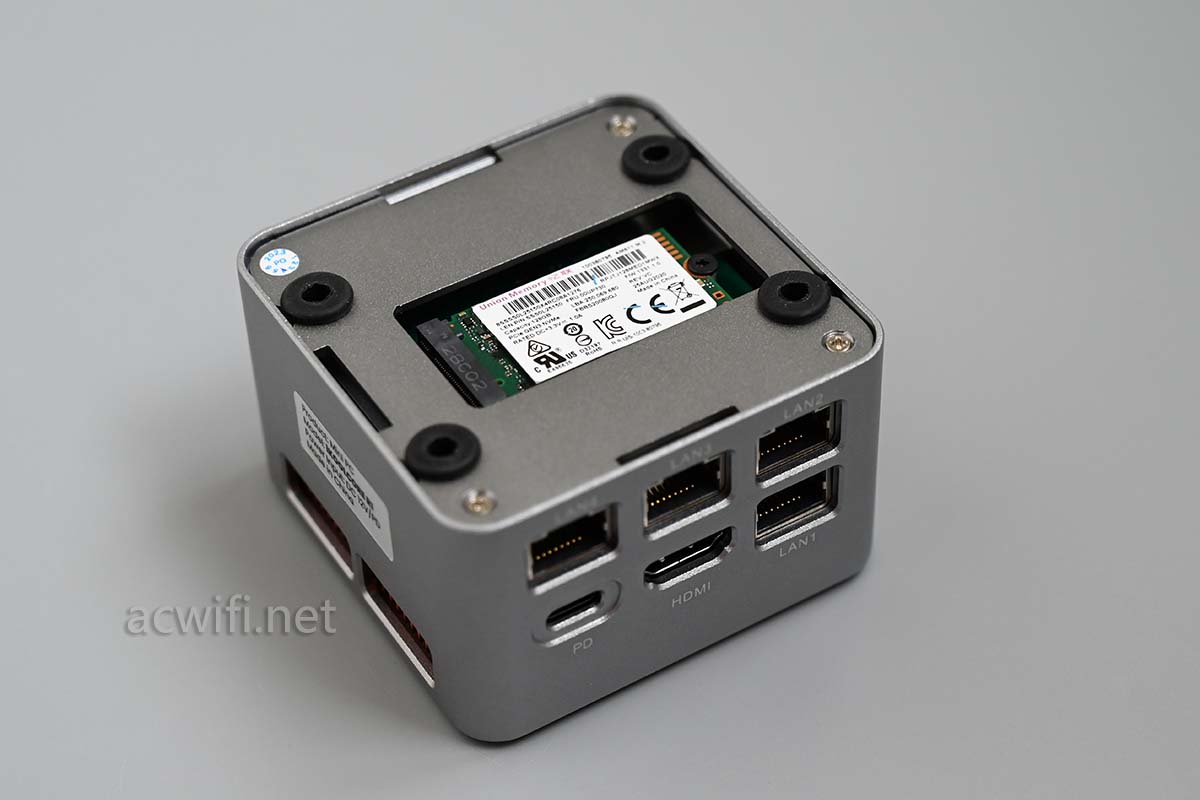

四个黑色橡胶圈所在的板子上有四颗螺丝:

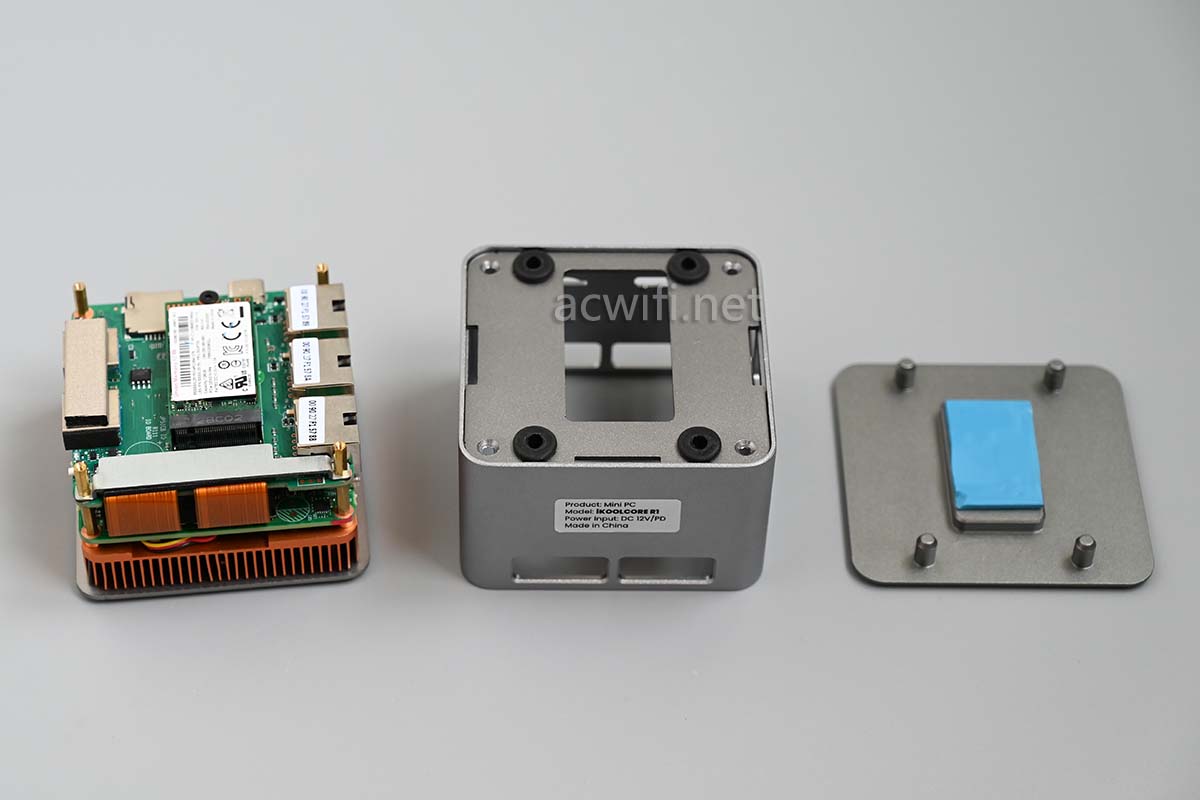

拧出来就可以抽出外壳：

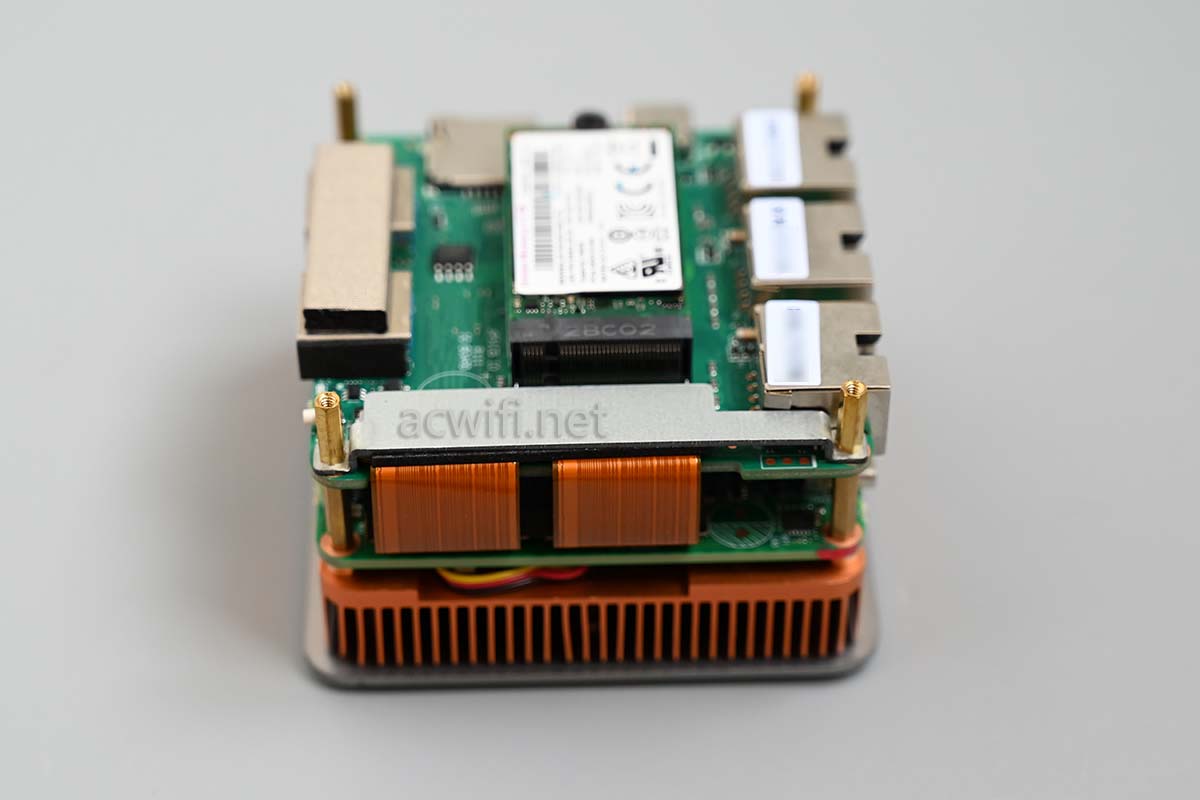

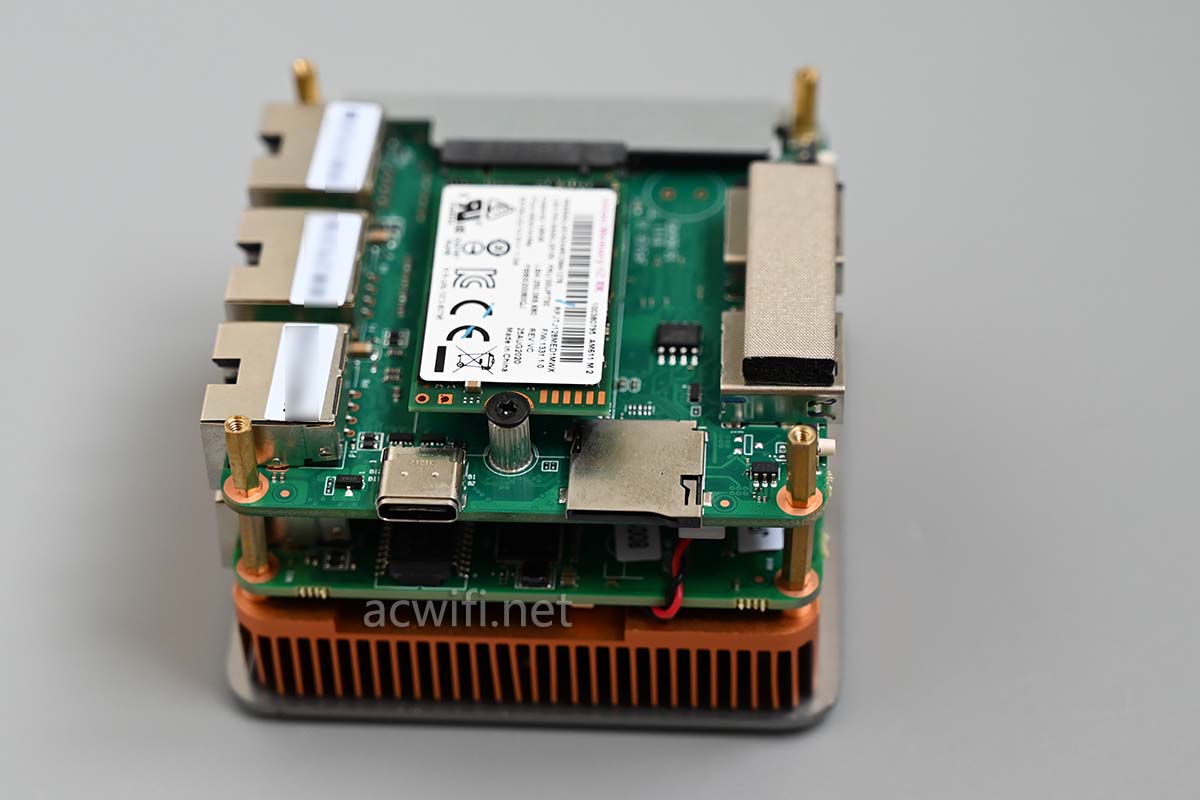

双层主板叠叠乐：

拆走M2固态硬盘：

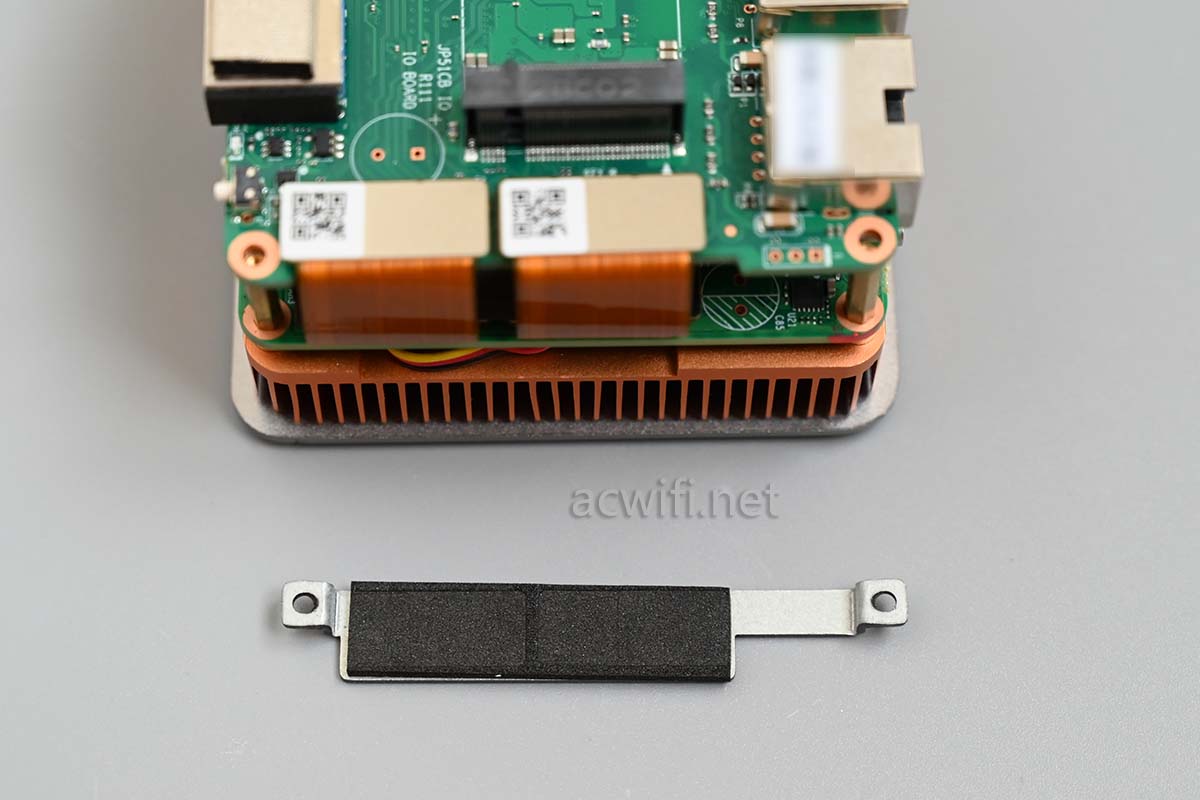

四个铜柱不是同一个高度，有两颗短一点点。因为有一边压片，压住排线接口，我回装的时候才发现分长短。

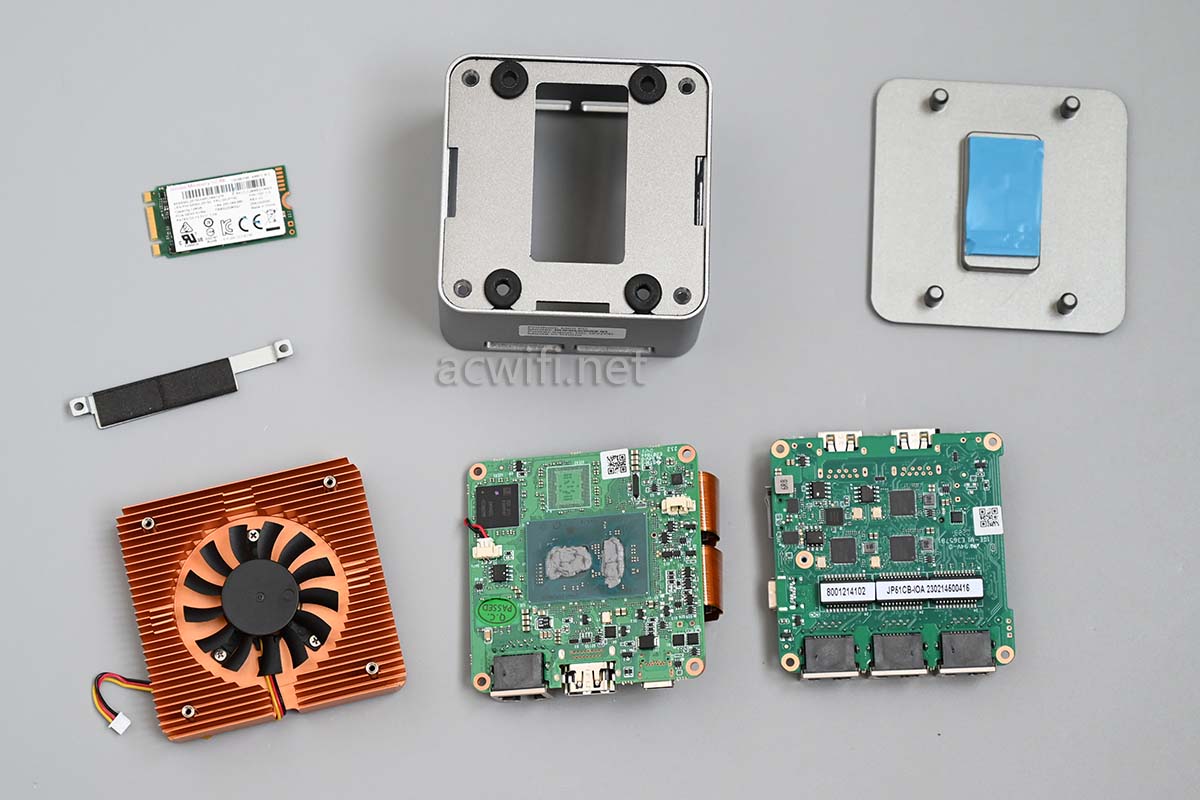

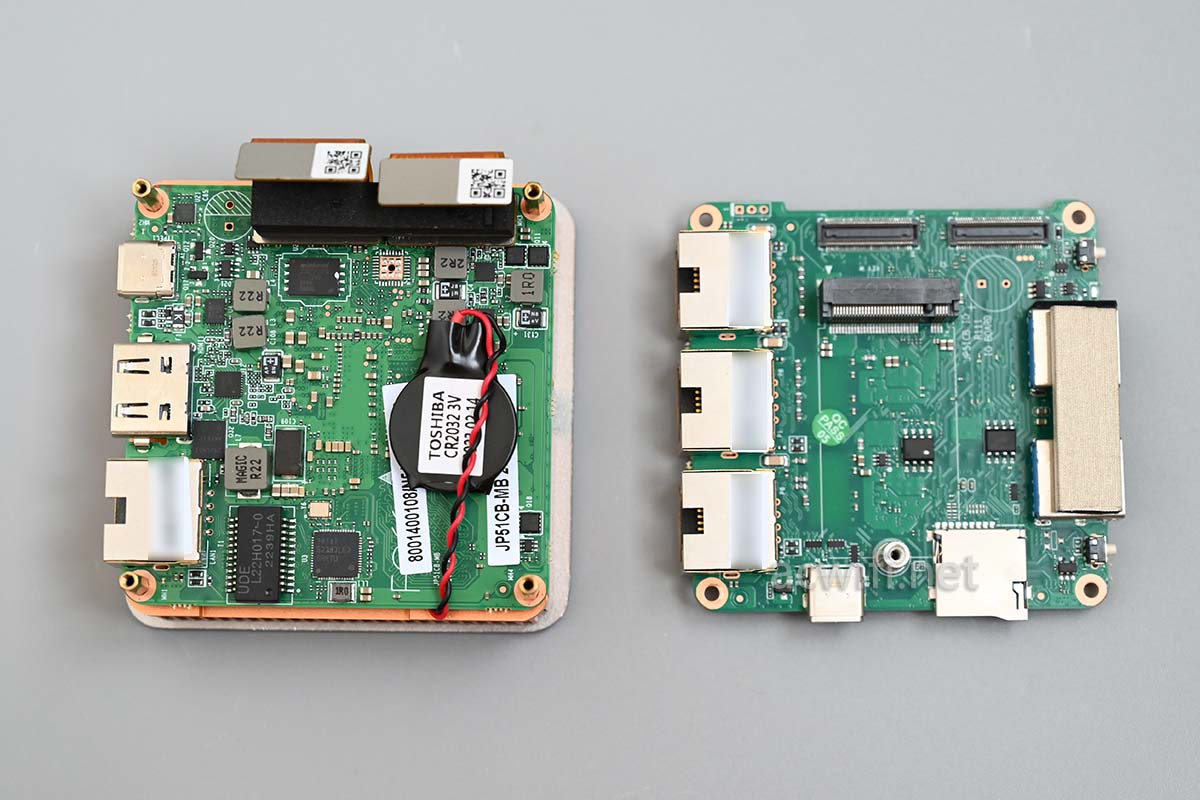

分开两片主板：

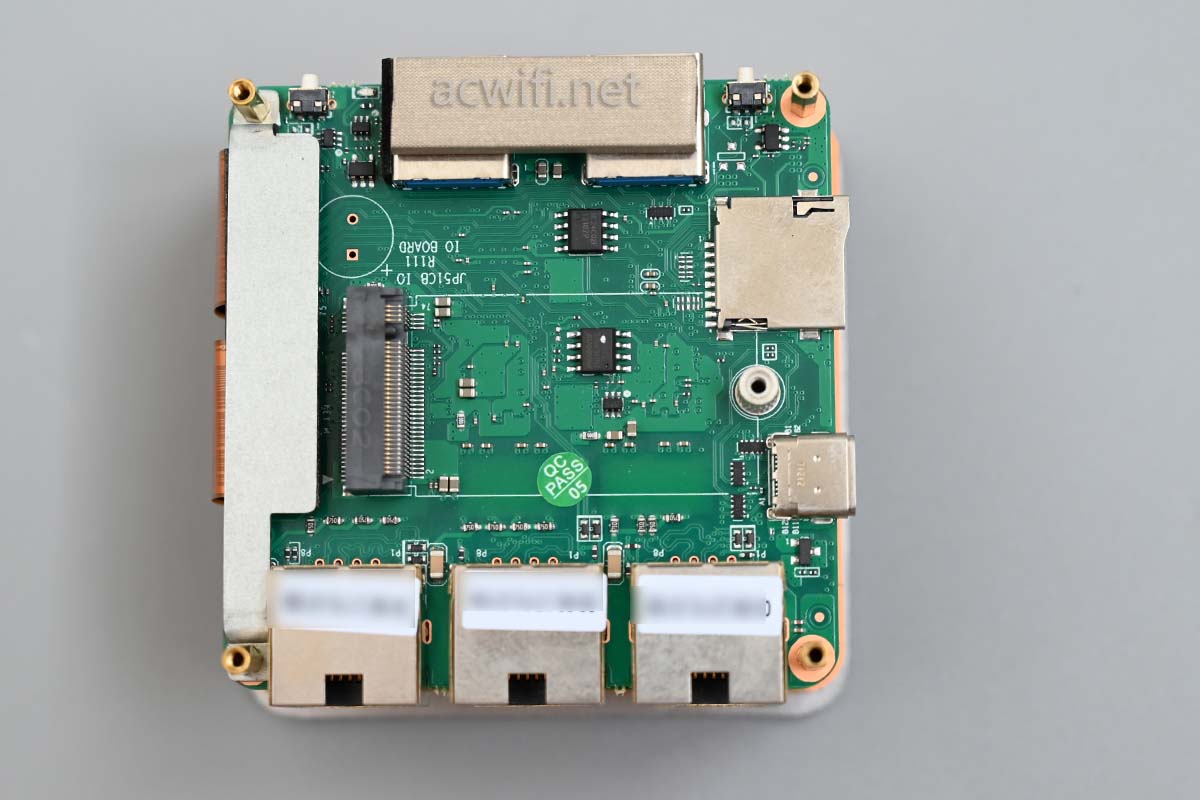

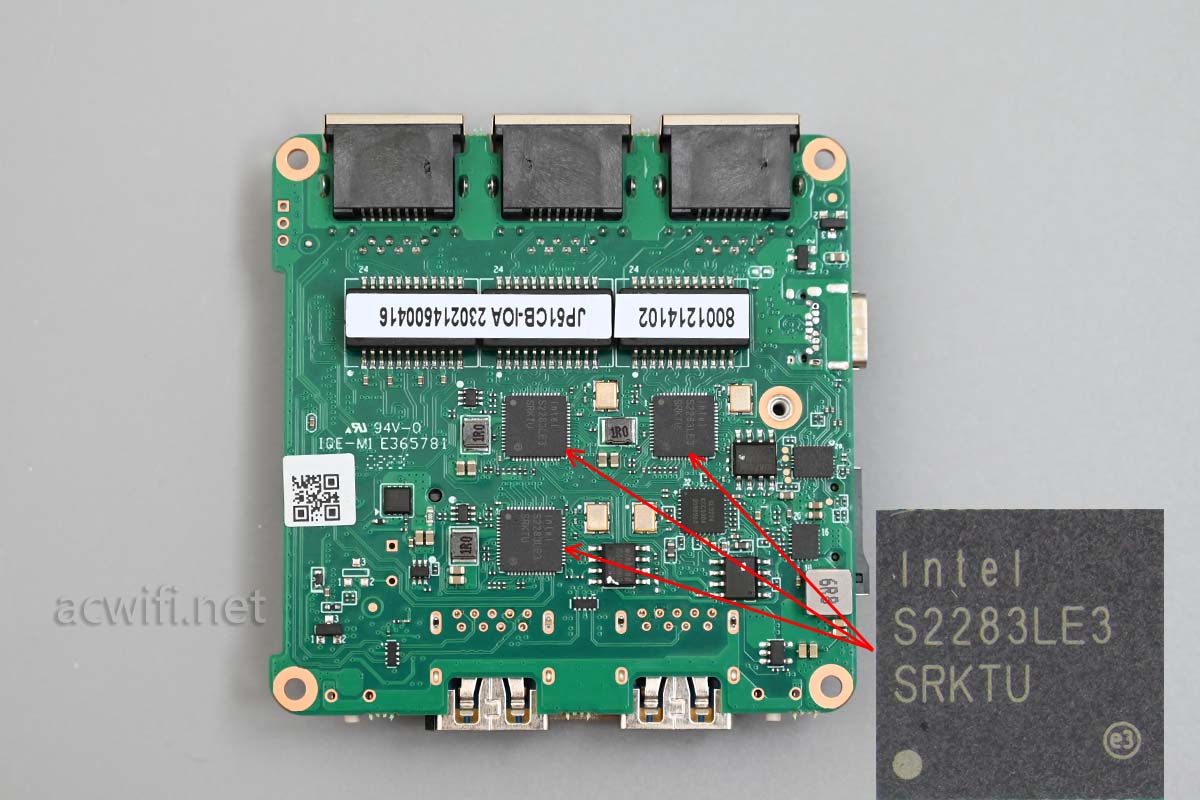

有三个网口的那片主板翻过背面，有三颗2.5G网络芯片，上面丝印着”SRKTU”。

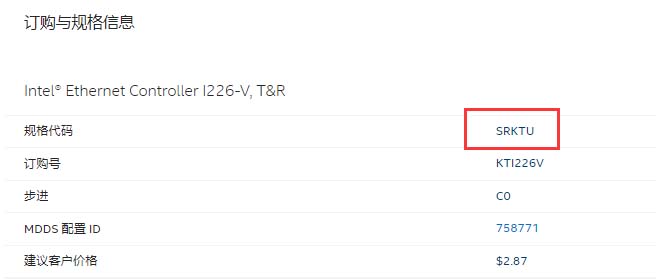

从这个代码可以查出是Intel的I226-V网络芯片：

28nm制程，TDP 1.3W，PCIe3.1，支持最高速率2.5Gbps。

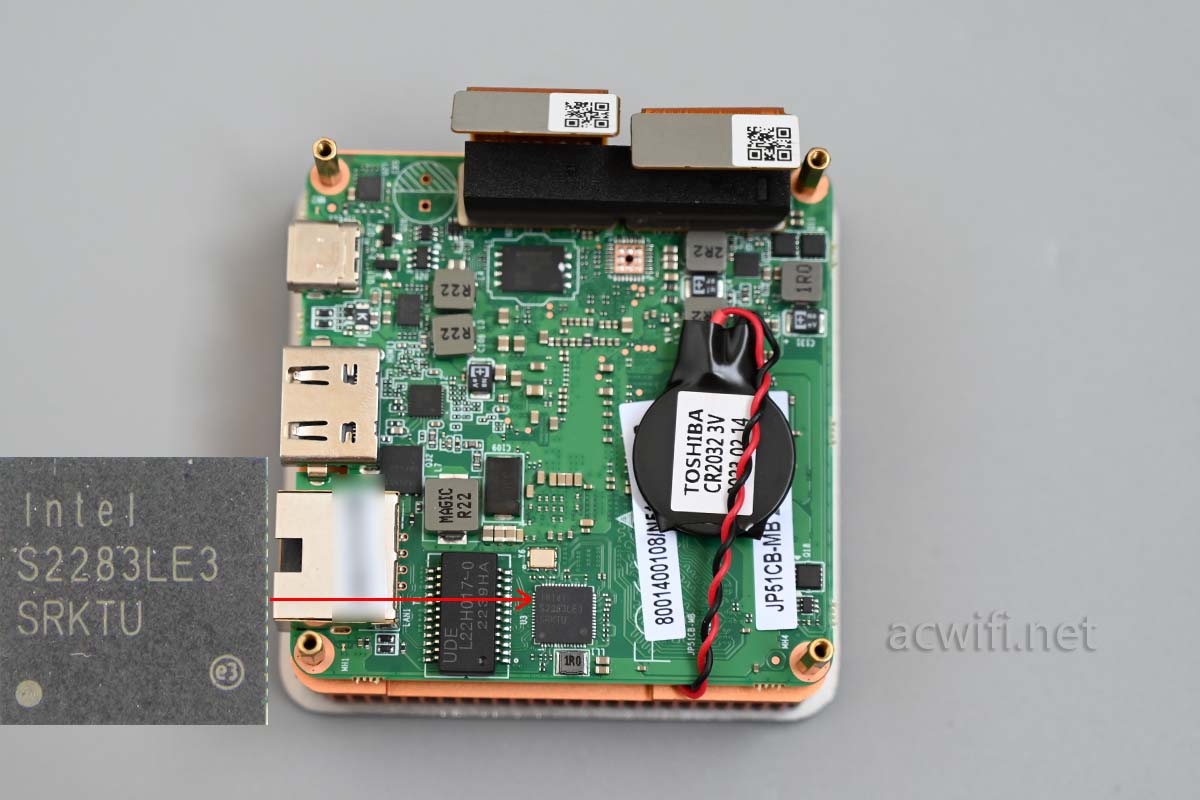

另一片主板也有一颗I226-V：

四个2.5G网口，所以需要四颗I226-V。

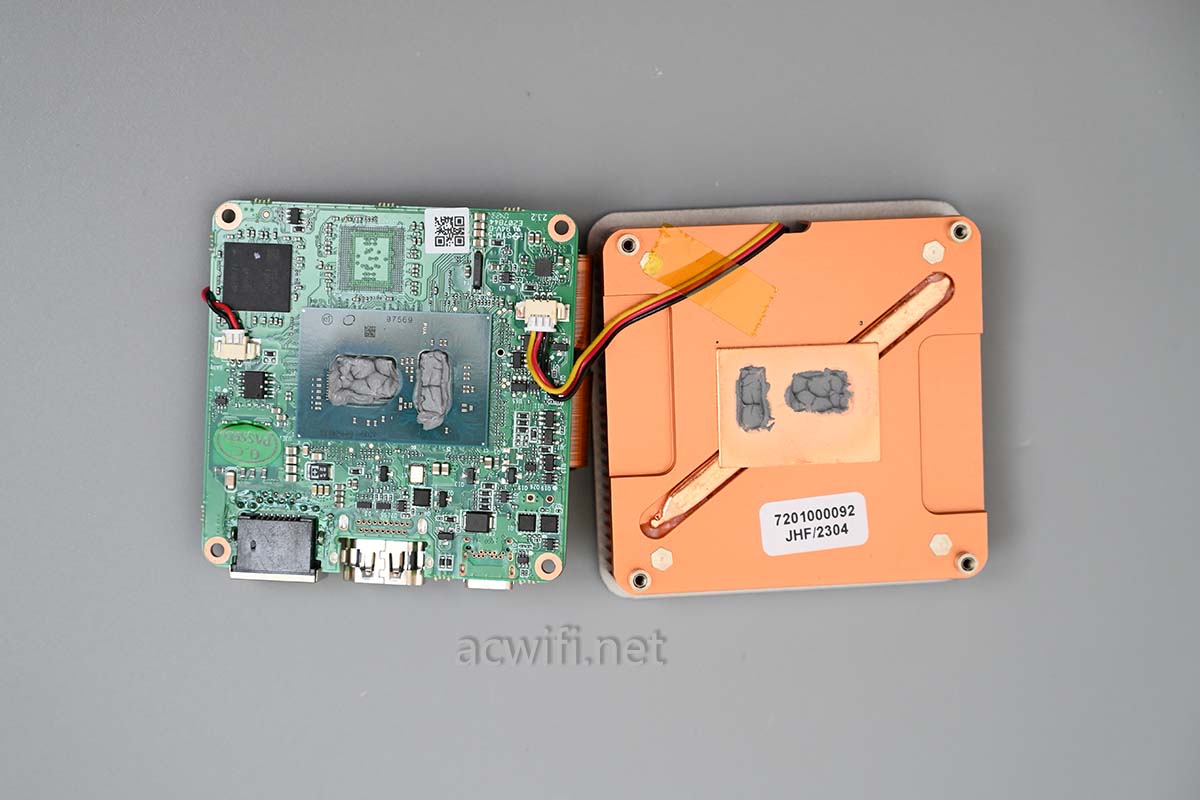

把底部的主板与散热器分开：

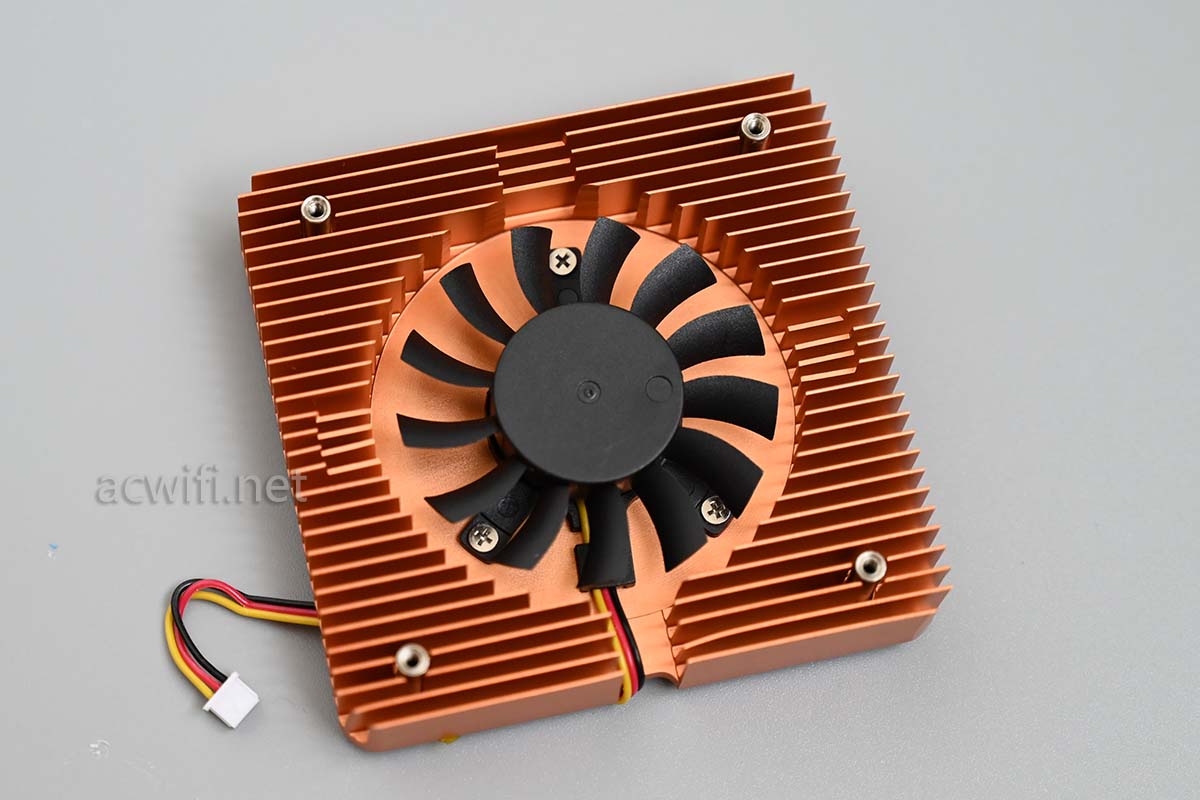

散热风扇：

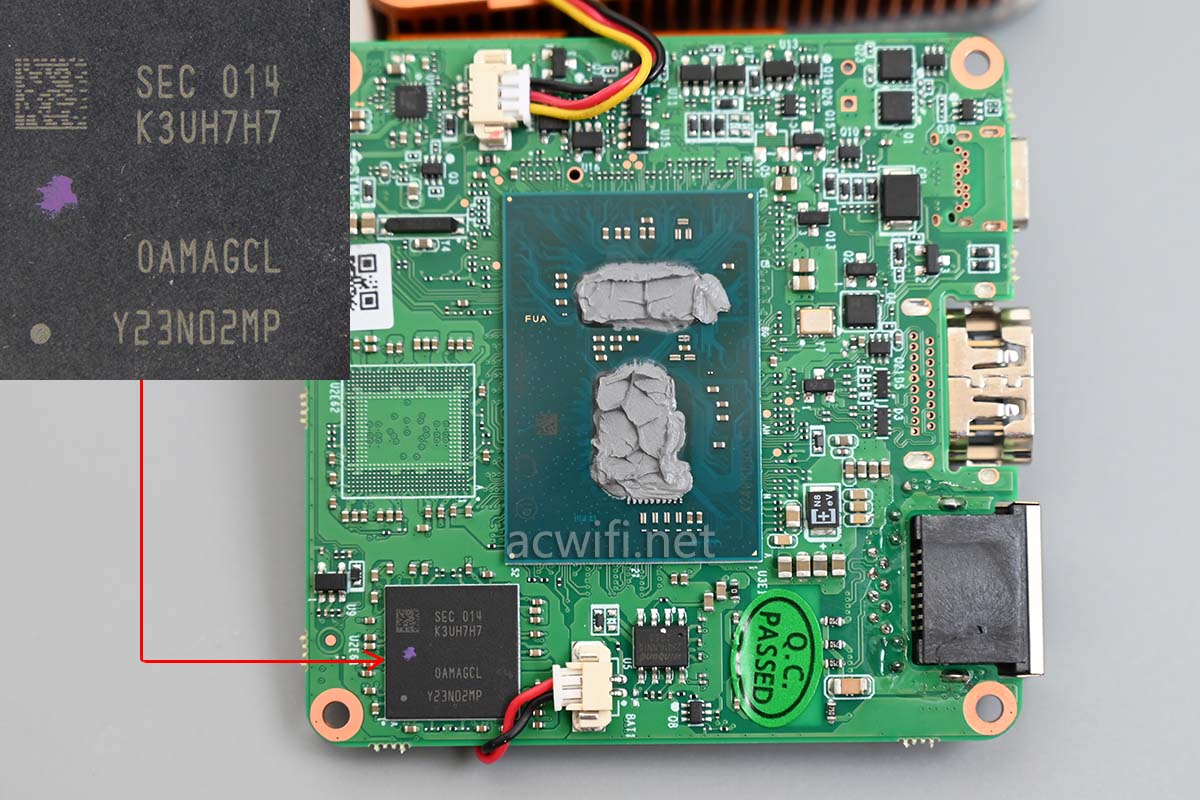

CPU的一角有一颗内存芯片，型号是K3UH7H70AM-AGCL，DDR4，4266Mbps，容量8GB：

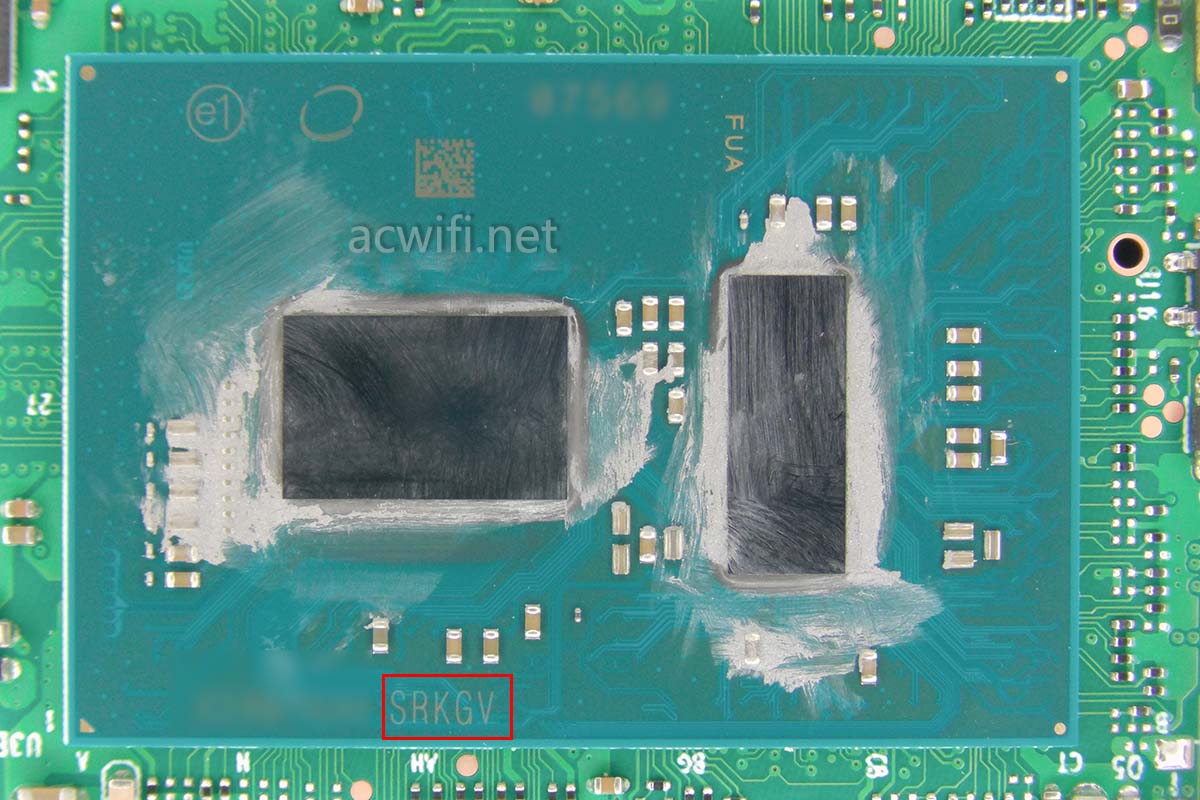

CPU上面的代号：SRKGV，就是N5105这颗CPU。

其它没什么好看了。

这台iKOOLCORE硬酷R1是128G硬盘版本，所以出厂自带了PVE虚拟机系统，且安装好了Debian11、OP和Windows10 LTSC。

现在测试一下虚拟机上的安装的OP的小包转发性能。

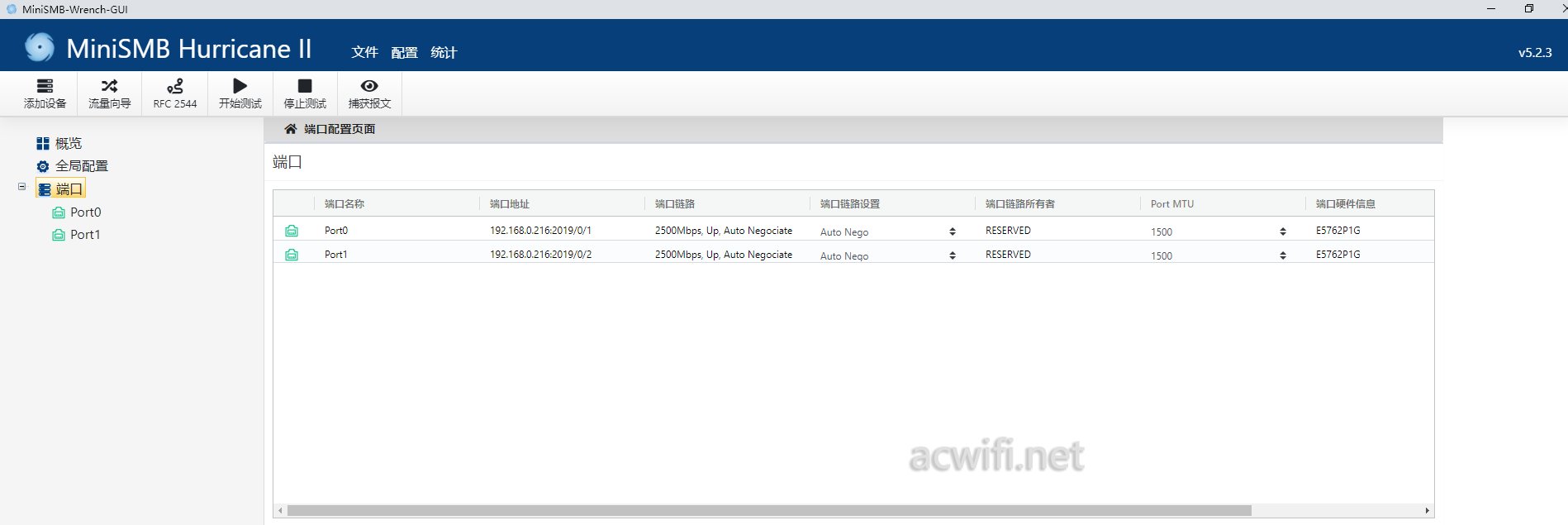

测试小包用的工具是MiniSMB  HurricaneII，下图是测试机连接硬酷R1的一WAN一LAN后的端口速率：2500Mbps

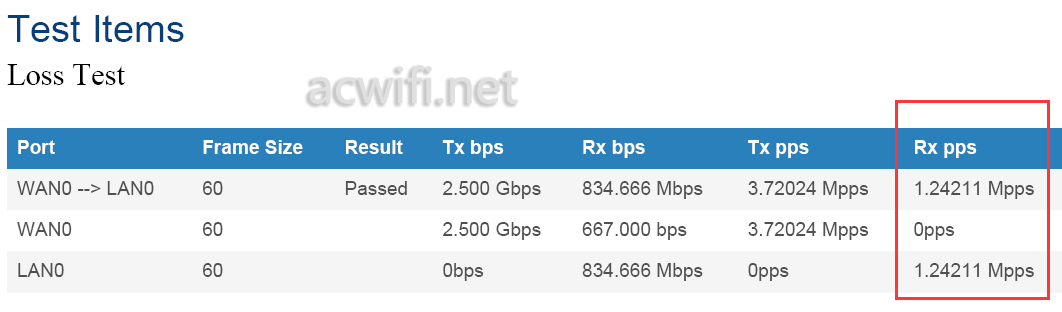

测得64字节的包转发率是1.242Mpps：（wan to lan）

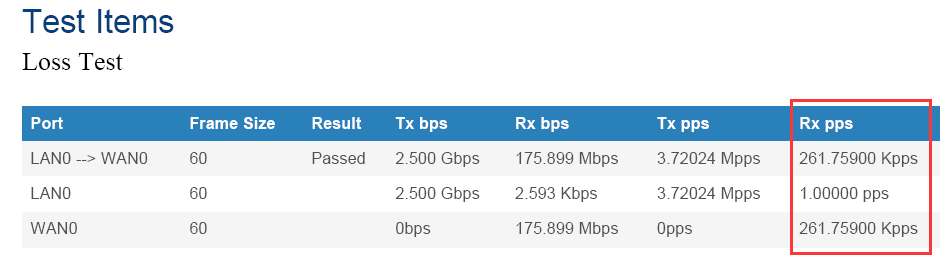

上行结果是0.261Mpps：（lan to wan）

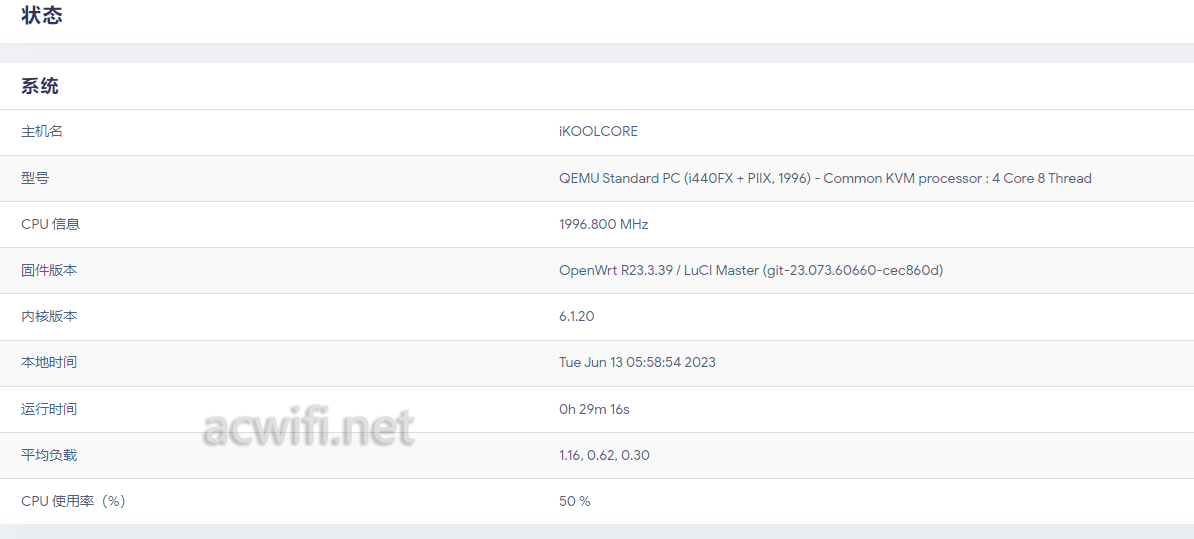

测试小包转发时的CPU占用率在50%左右，不超过60%：

以上测试结果是在虚拟机下的OP系统测得的。

现在我直接用物理机来测试看看（从iKOOLCORE的网站上找到OP固件，写入U盘，从U盘启动，固件文件是openwrt-x64-R22.3.9-iKOOLCORE-R1-squashfs-combined-efi.img）

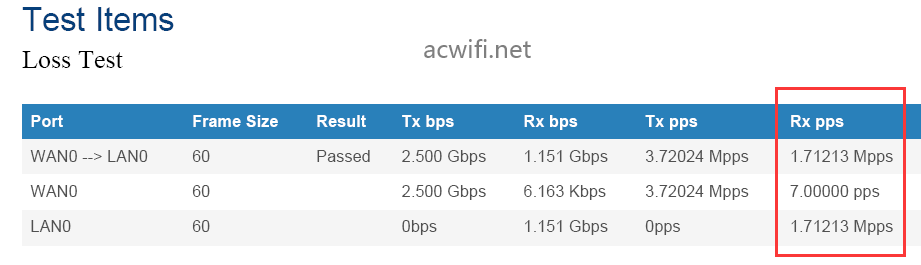

同样的2.5G WAN和2.5G LAN，测得wan to lan的64字节包转发率是：1.712Mpps

比在虚拟机下的小包转发性能高出0.47Mpps。

虚拟机下的转发性能还是有点衰减的，可能经过的“路线”多了。

关于功率问题。不管虚拟机还是物理机，接2个网口的待机功率都是16Ｗ，在这个小小的机身上面，产生这样的功率 ，即使有风扇主动散热，也造成机身有明显的温度。

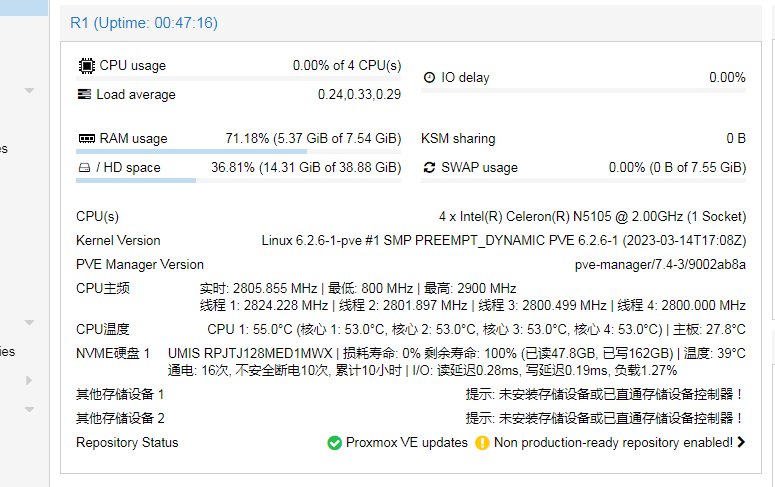

我觉得这个功率不太正常呀，对于N5105来说，一进BIOS，查看 C states的开关，发现默认是关闭的。我把它开启之后，功率降到了12W，CPU温度也下降了好几度。

菜单路径 ：

“开机DEL按键进入BIOS -> Advanced -> Power & Performance -> CPU – Power Management Control -> C states -> Enabled”

不过，这样会让CPU的性能一点点的下降。我以为会下降明显，但开启C states 后，物理机的转发率还能有1.66Mpps。影响很小！

硬酷 R1不管在虚拟机还是在物理机下的小包转发性能都是非常够用的。不用担心！

不带硬盘的版本是999元，因需选择吧。
