新华三（H3C）NX30 Pro路由器拆机和评测

一、拆机

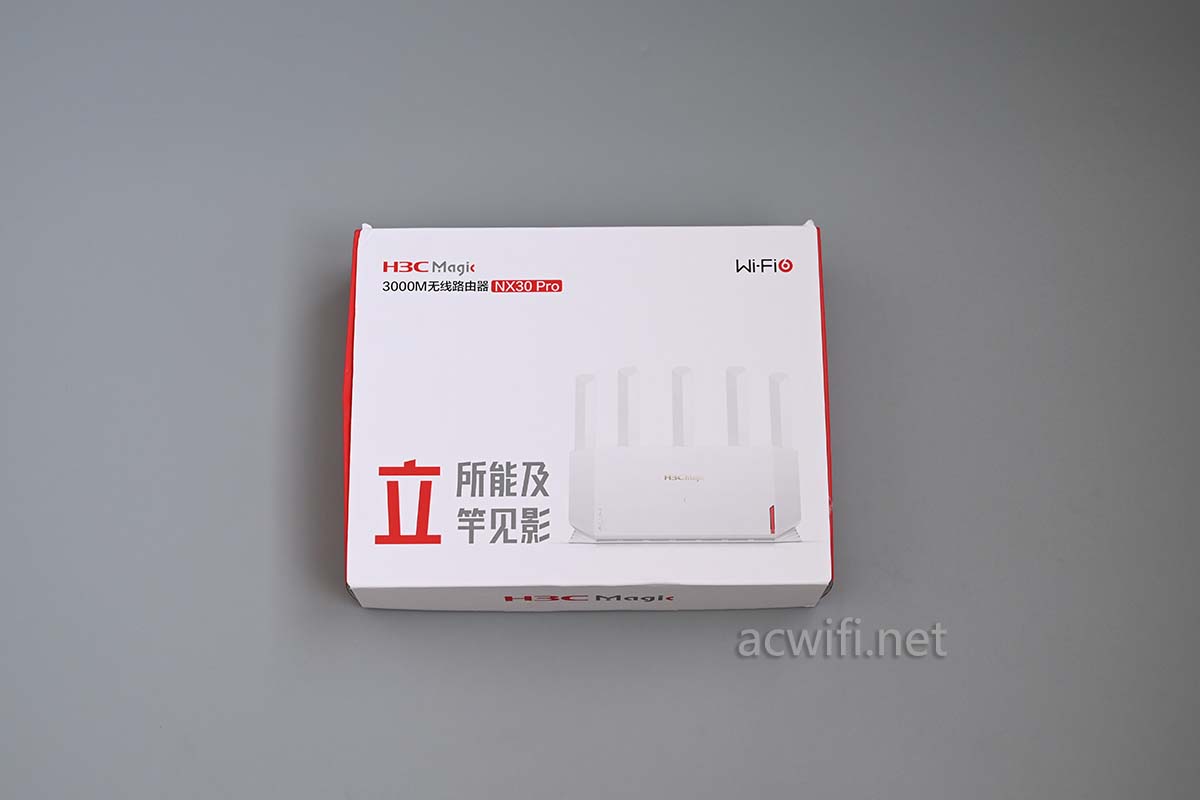

H3C NX30 Pro的外包装：

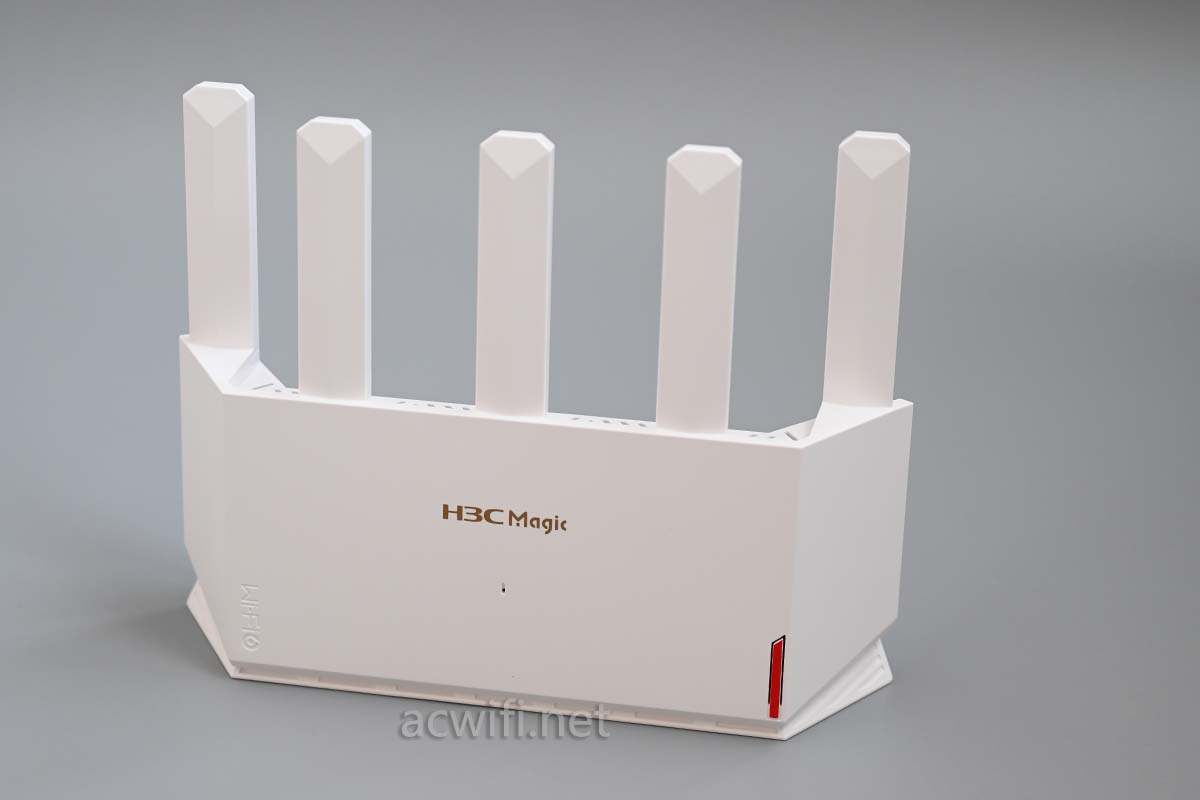

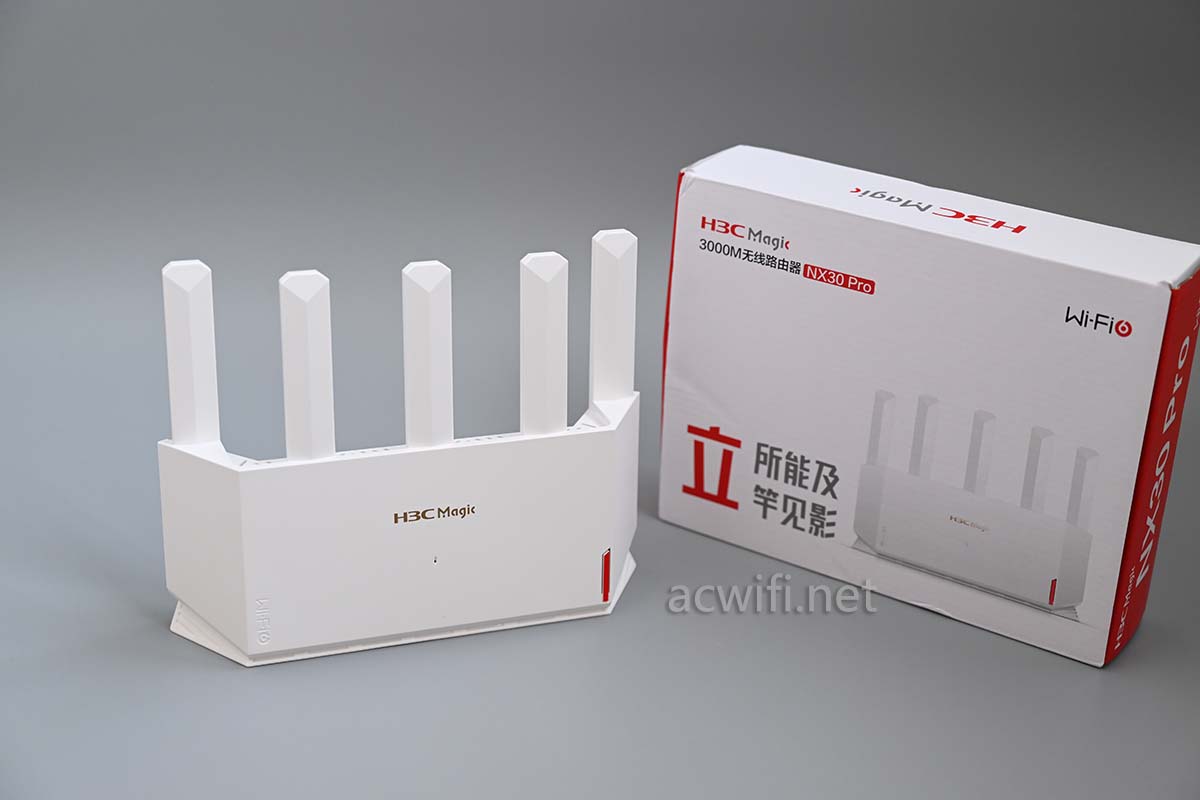

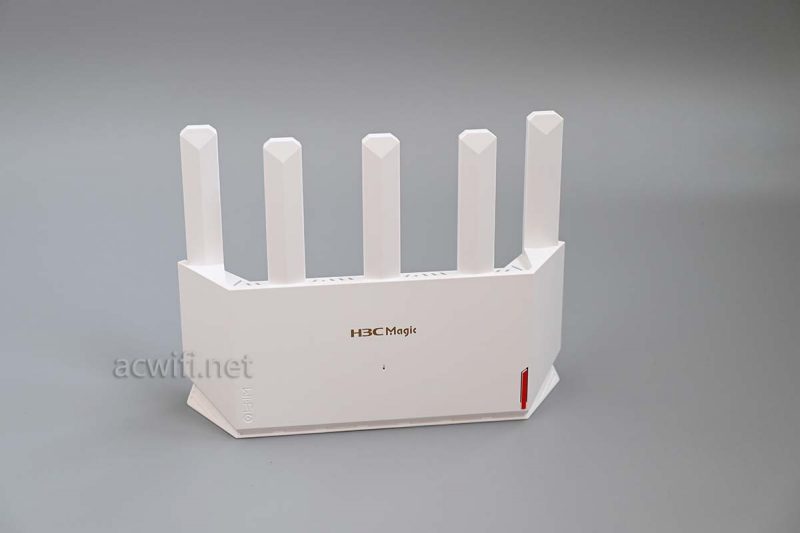

取出机身

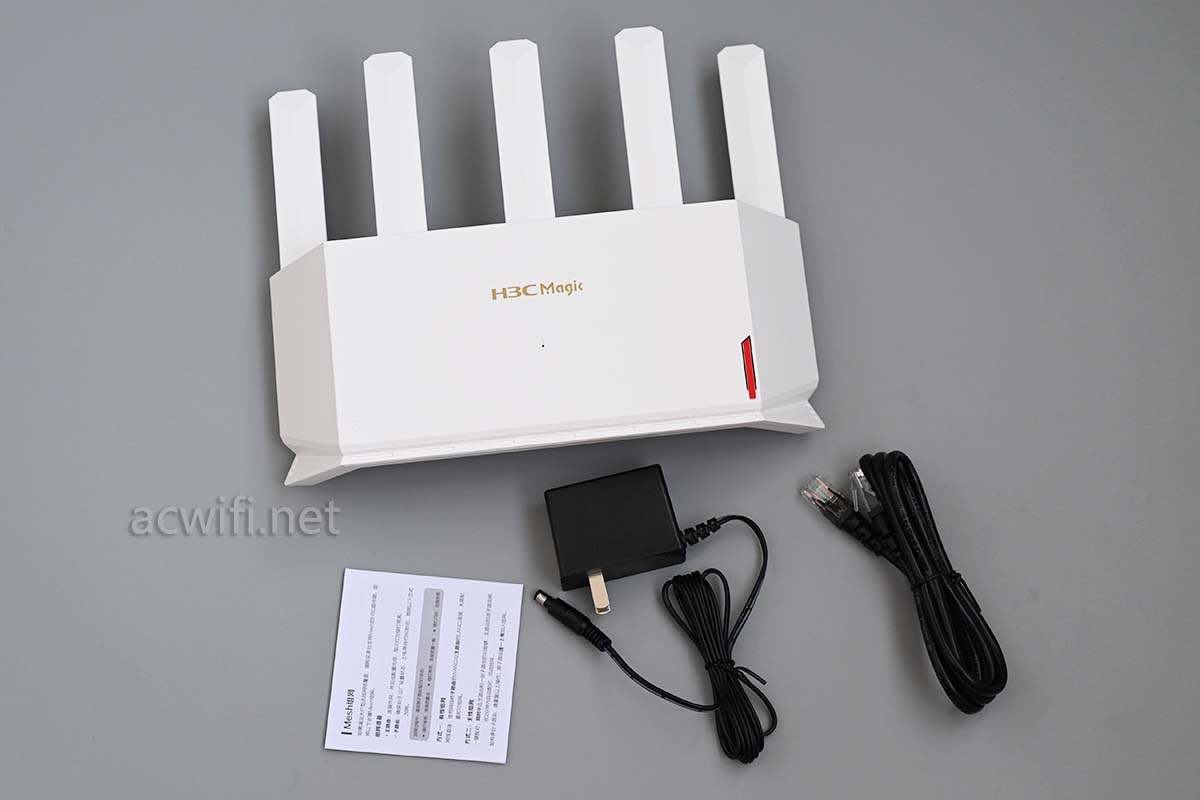

所有配件：

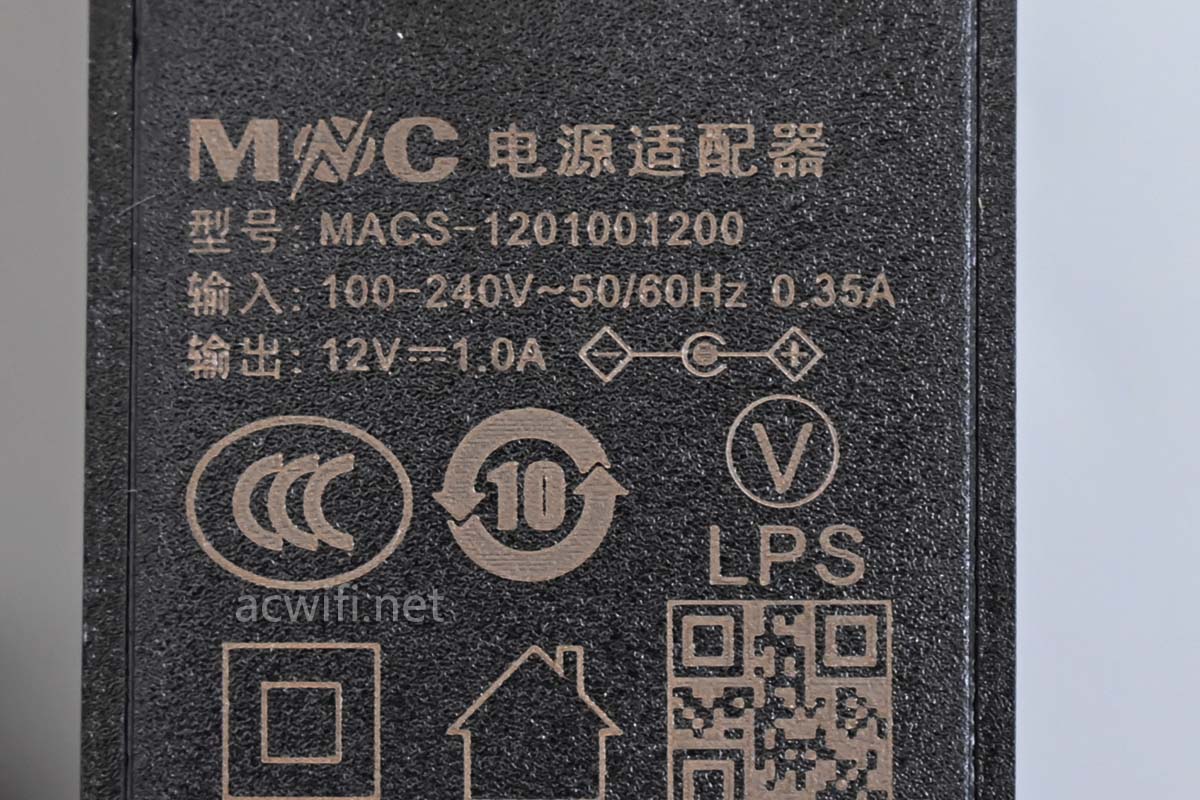

电源输出规格是12V/1A，

实测联网后的待机功率是4.7W，不高。

机身上有五根单频天线，其中两根2.4G，三根5G：

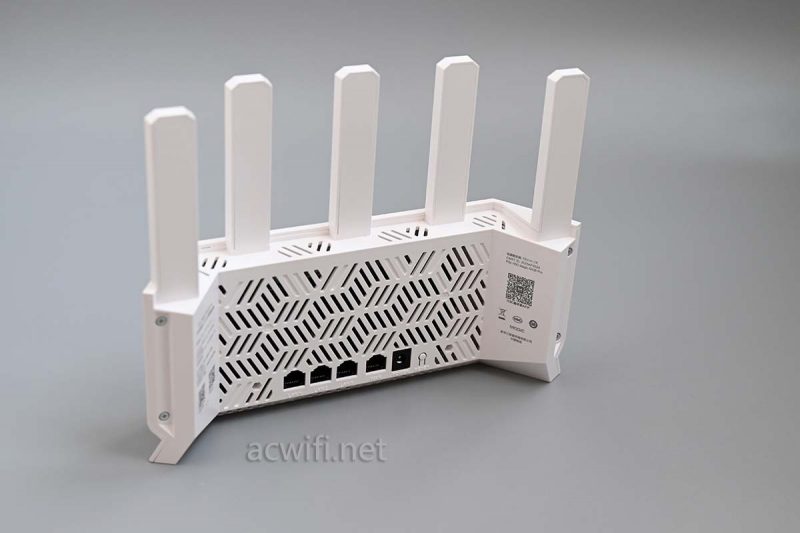

机身背面好多散热孔：

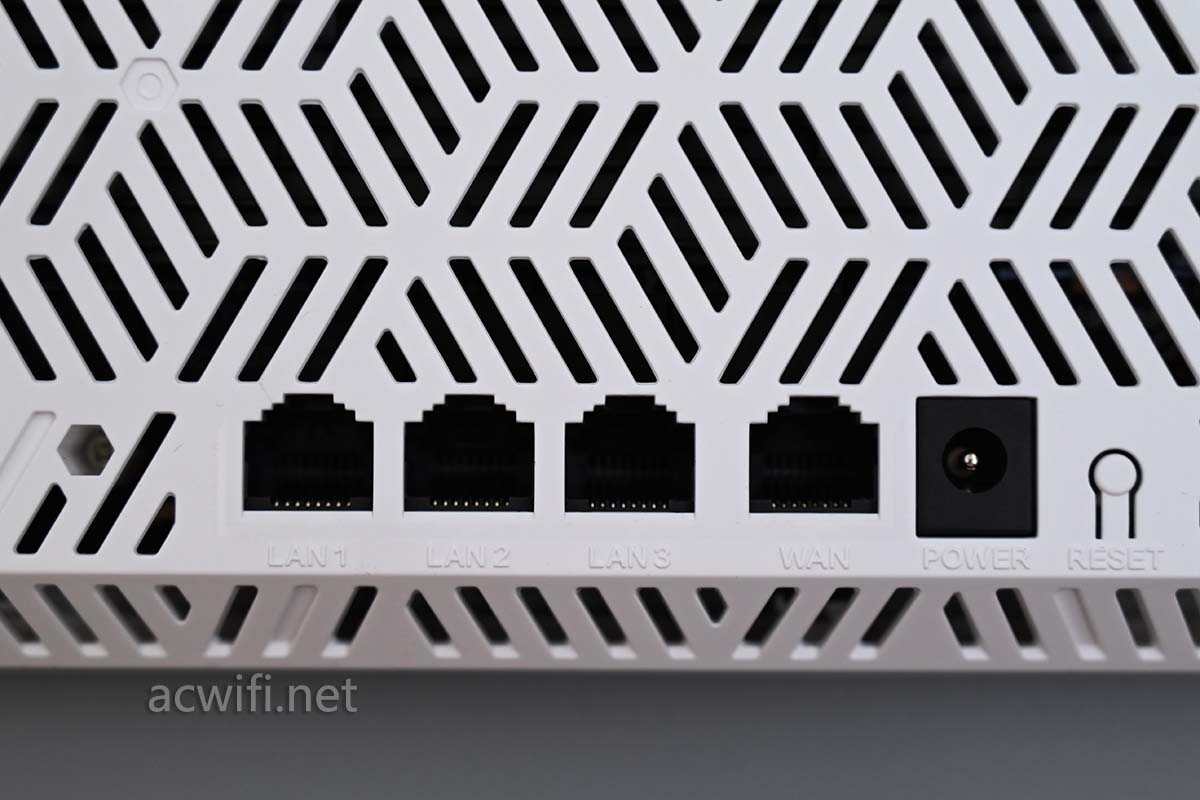

一共四个千兆网口，靠近电源接口的是WAN口：

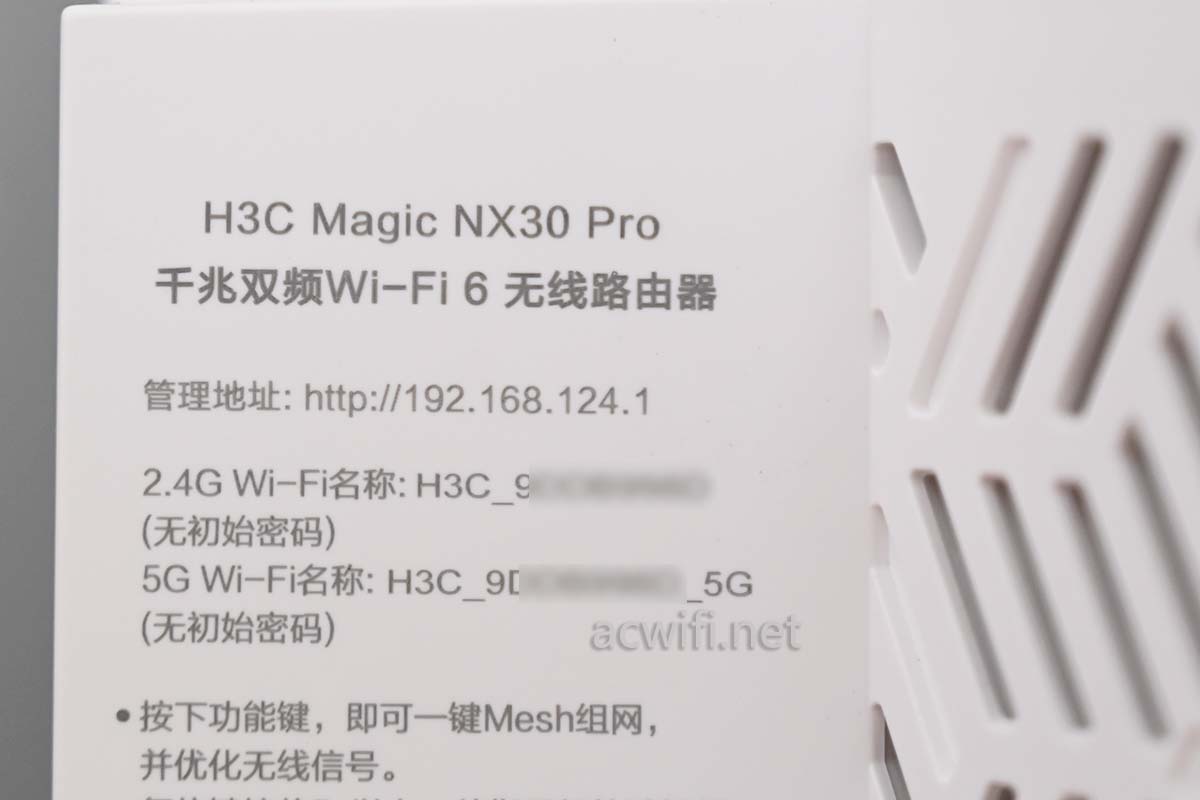

型号：H3C Magic NX30 Pro

机身正面的红色点是MESH键：

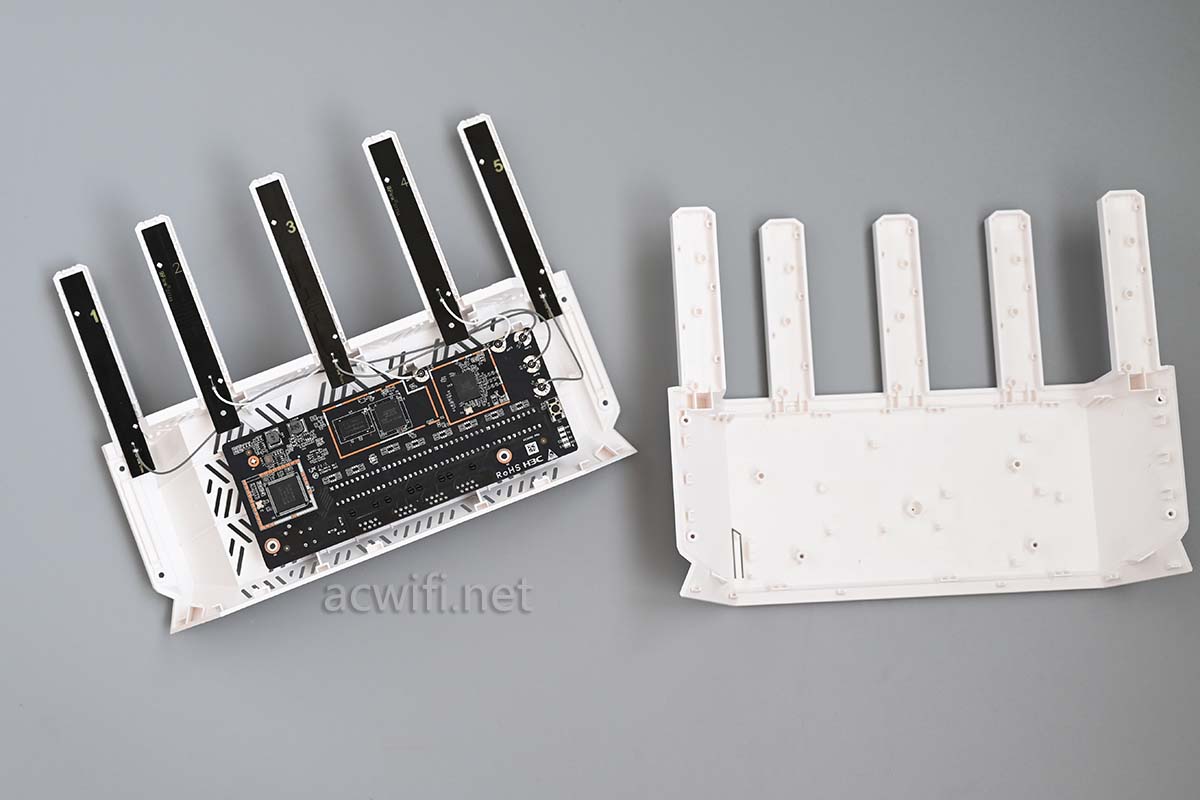

开拆，由于天线也是外壳的一部份， 要一起对半分开，卡扣成倍增加多，所以呢，拆得比较费劲。

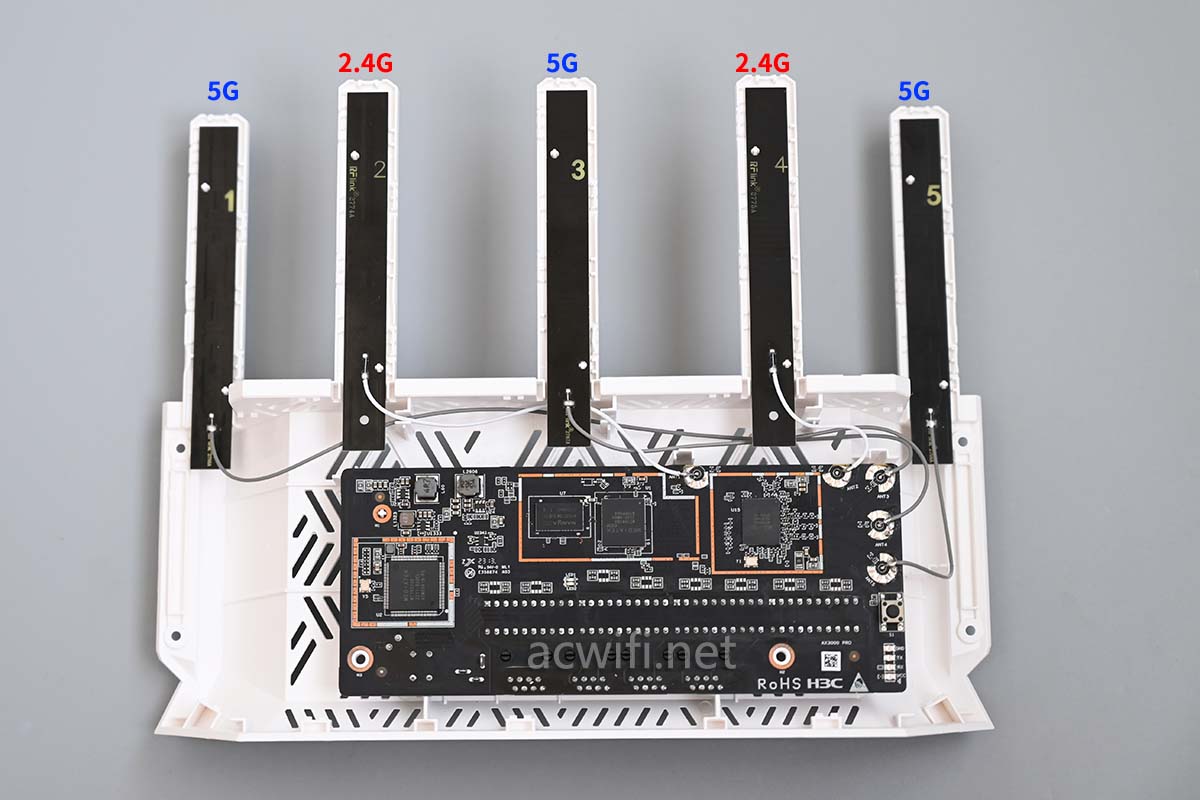

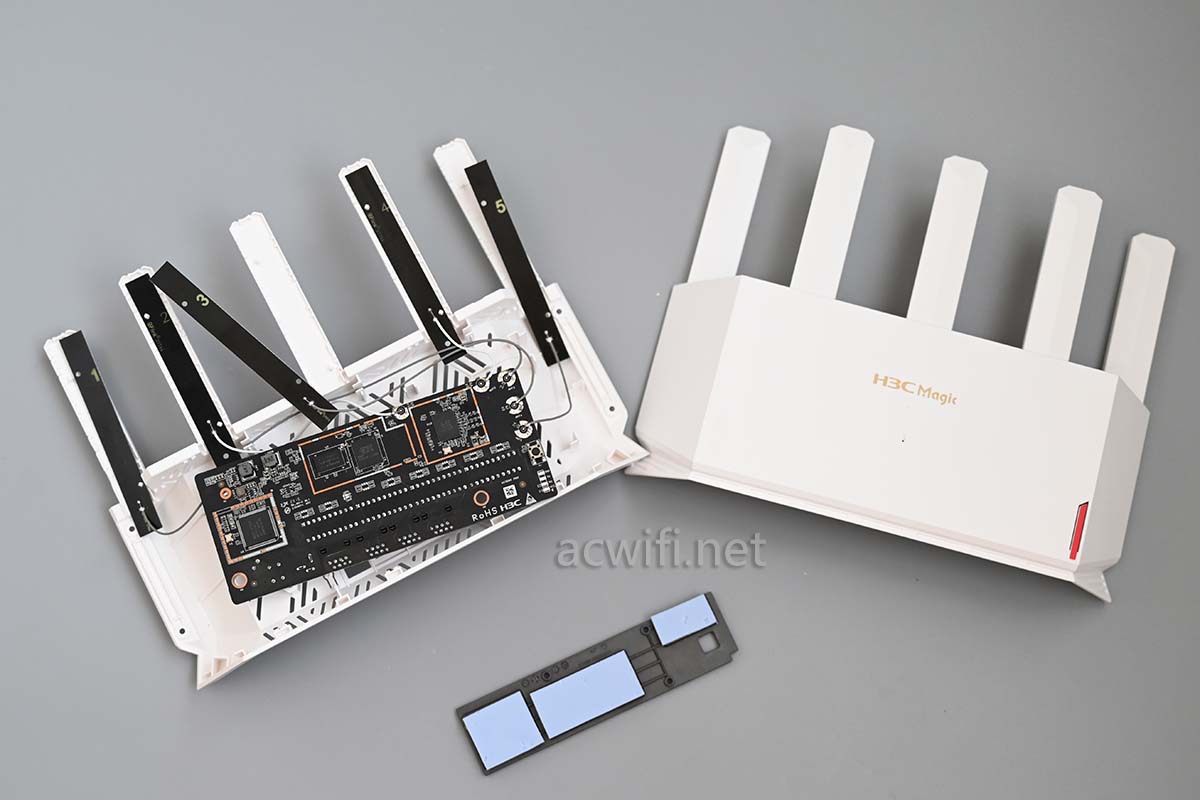

五根PCB天线分布如下：

Mediatek的芯片方案，上面的丝印比较清晰：

翻过去主板的另一面：

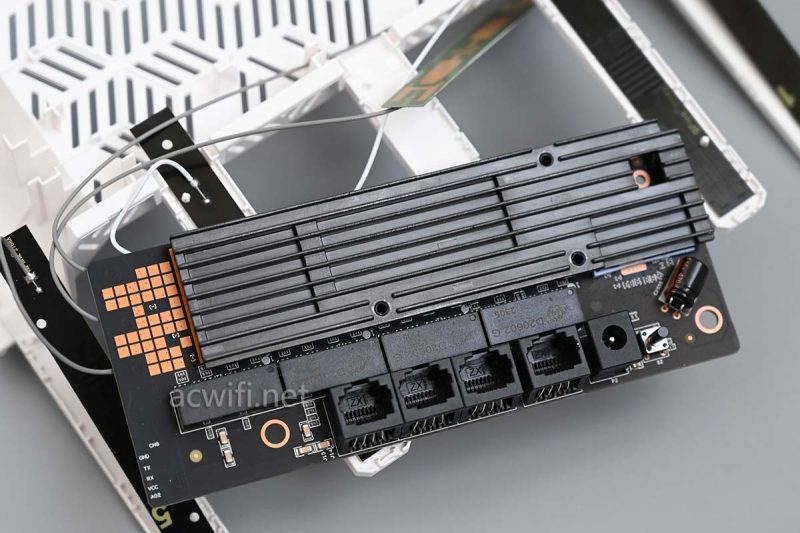

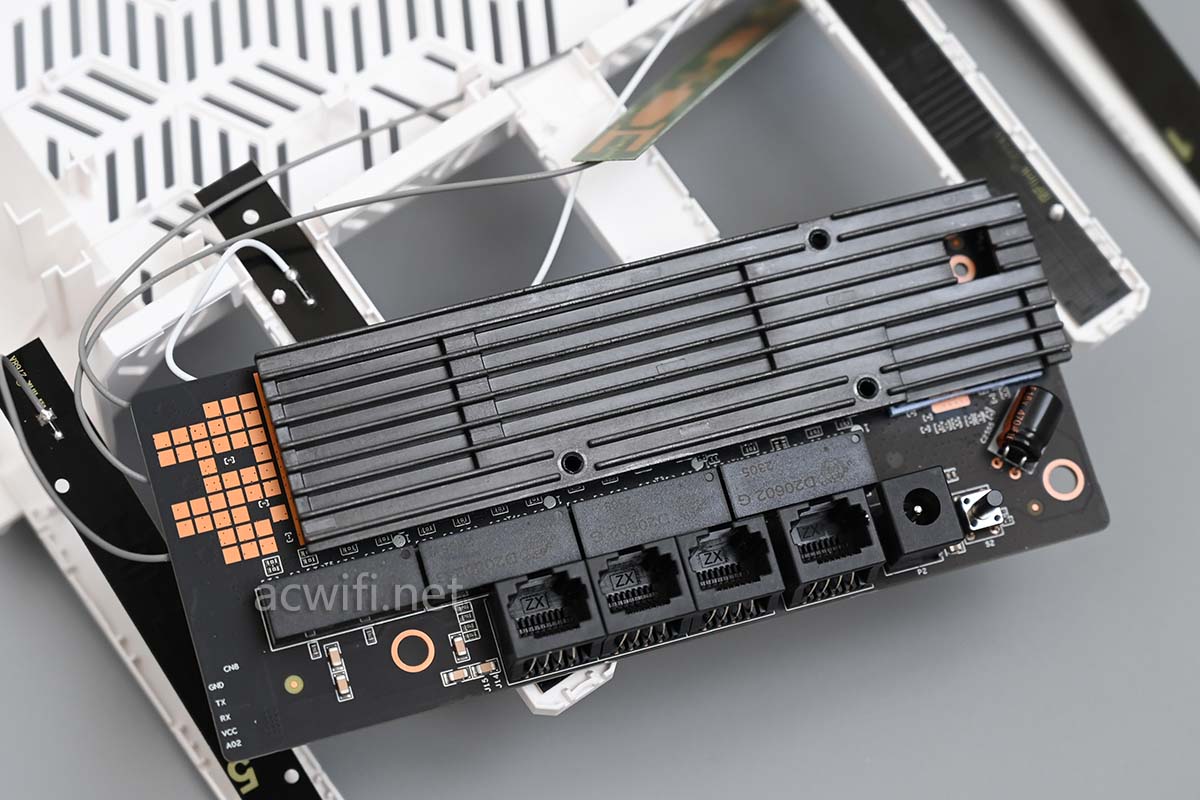

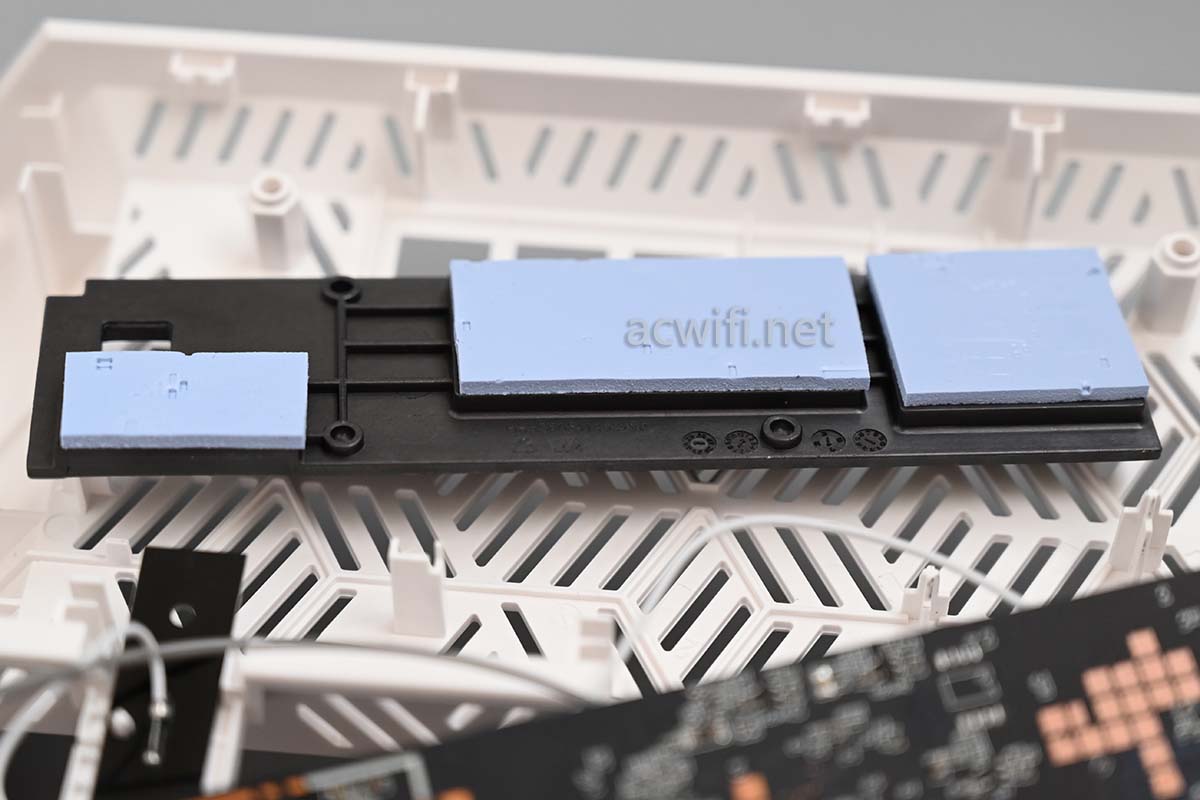

有一片散热器：

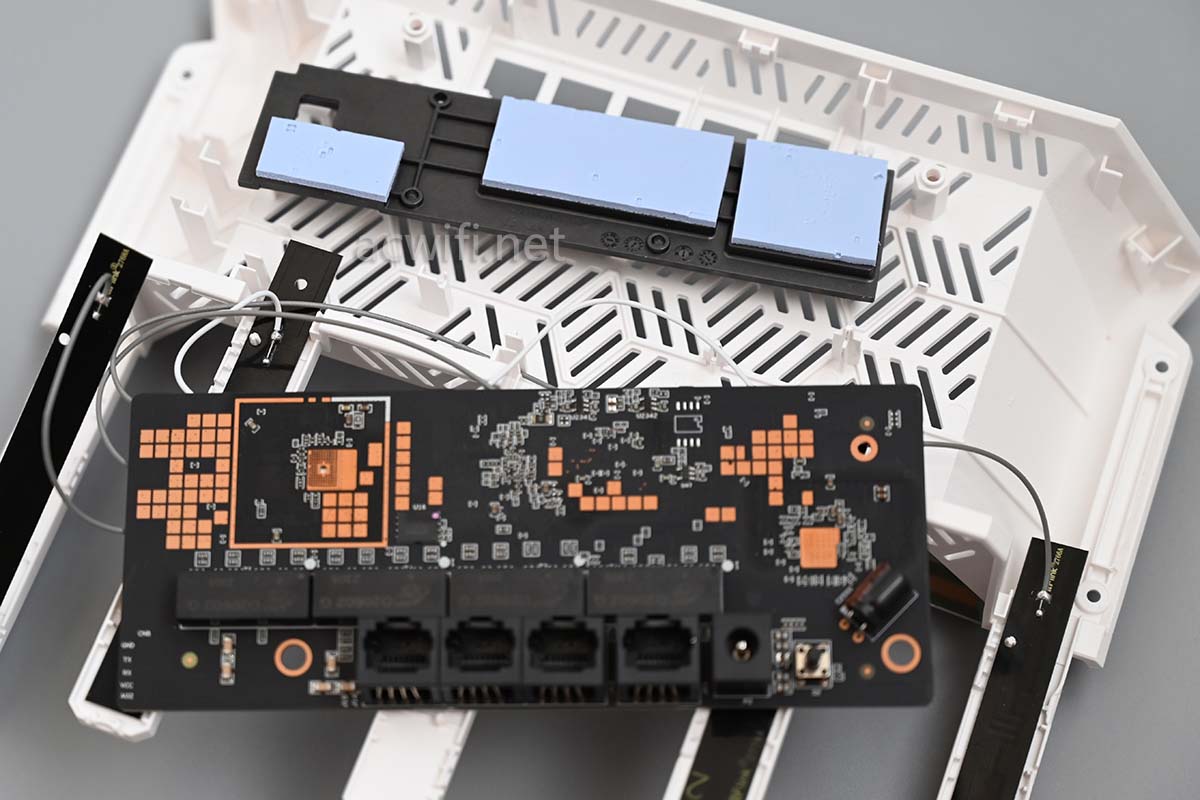

散热器是固定在机身背面，利用主板的下压力压紧，没有固定螺丝，因为有较大的导热硅脂垫片，所以要用力才能分开散热器：

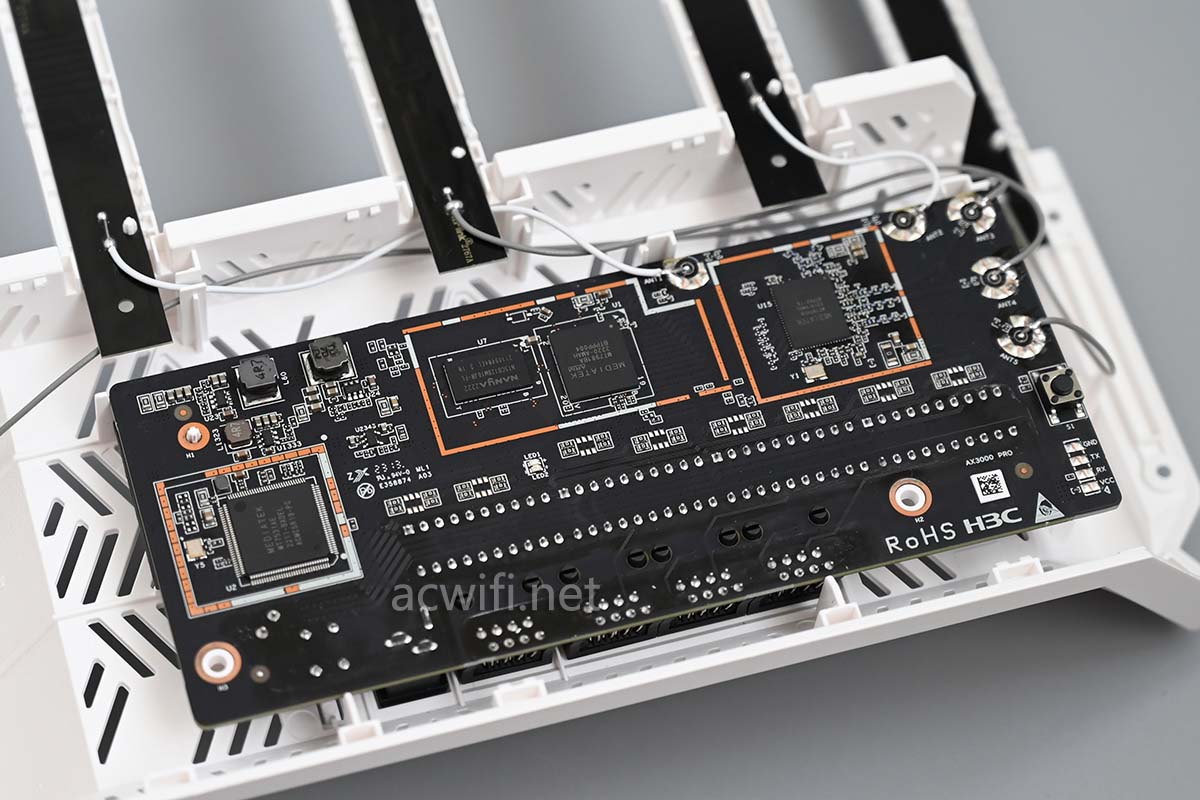

这里能看见网口，所以我定义为主板正面。

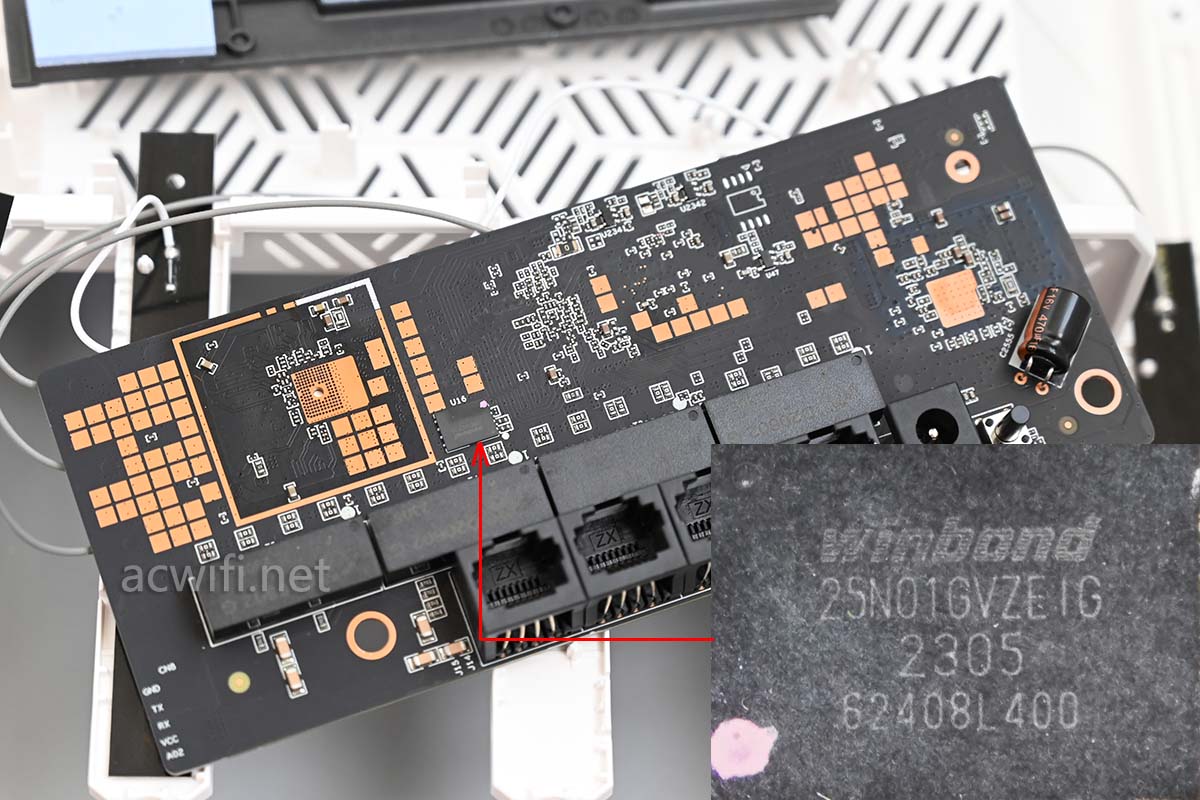

主板正面有一颗闪存芯片，型号是W25N01GVZEIG，容量128MB：

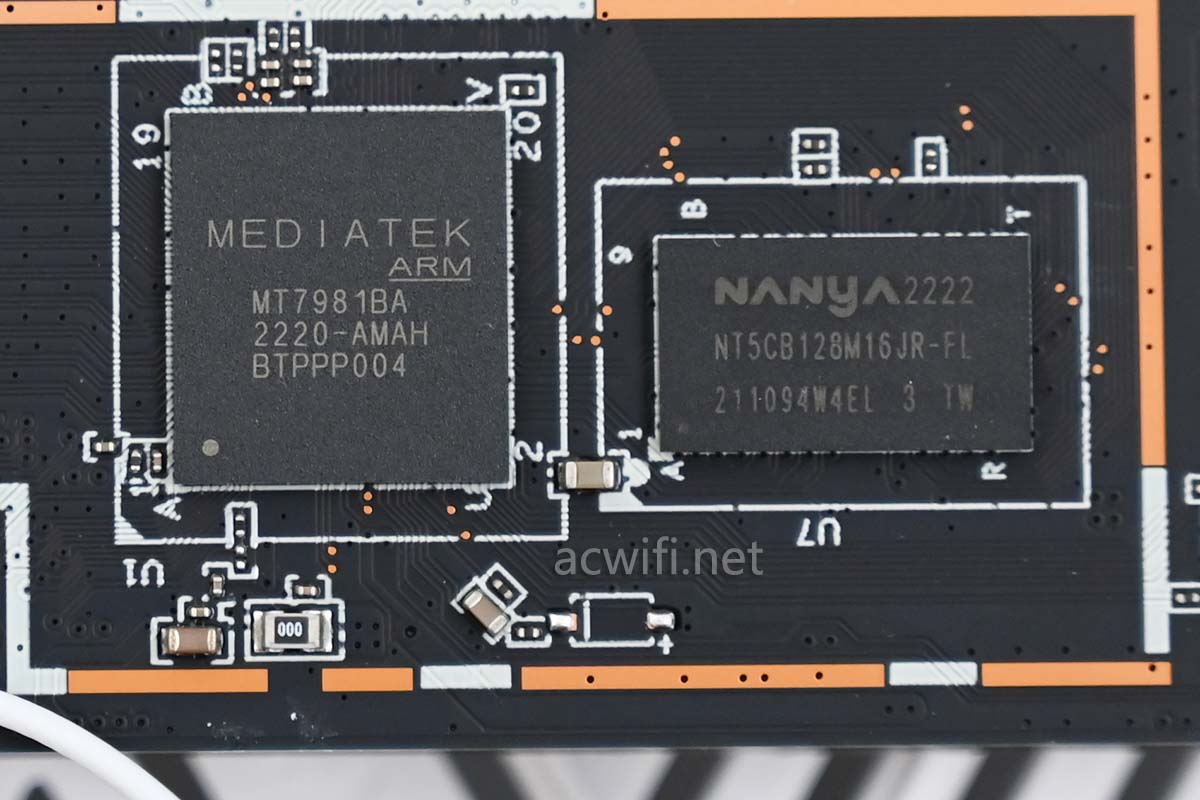

在散热器覆盖的位置有一些地方做了覆铜处理，增加主板与散热器之间的导热率。、好了，翻过来看主板正面，先看处理器吧，H3C NX30 Pro 的CPU型号是MT7981B，双频A53，频率1.3GHz。它的旁边有颗内存芯片，型号是NT5CB128M16JR-FL，DDR3，容量256MB，

MT7981B还集成了2.4G和5G的无线MAC和无线基带，所以，再外接一颗无线射频（RF）芯片就可以了。

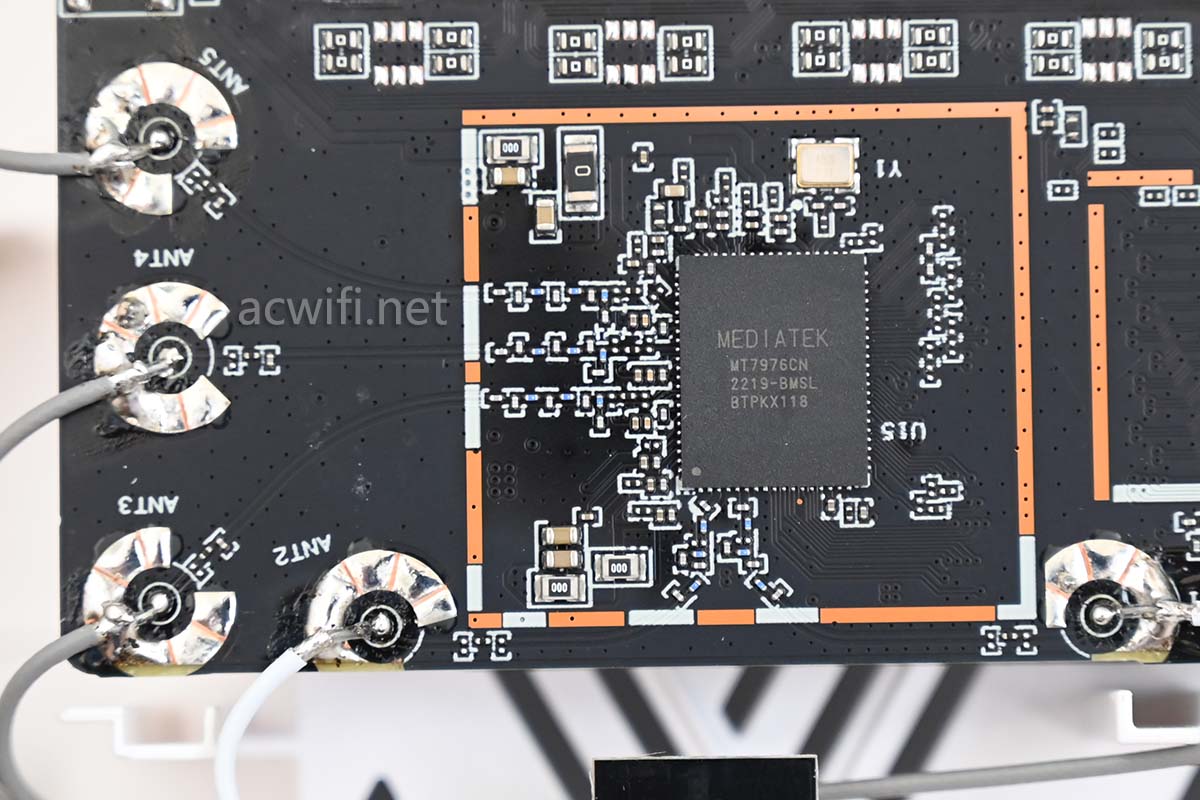

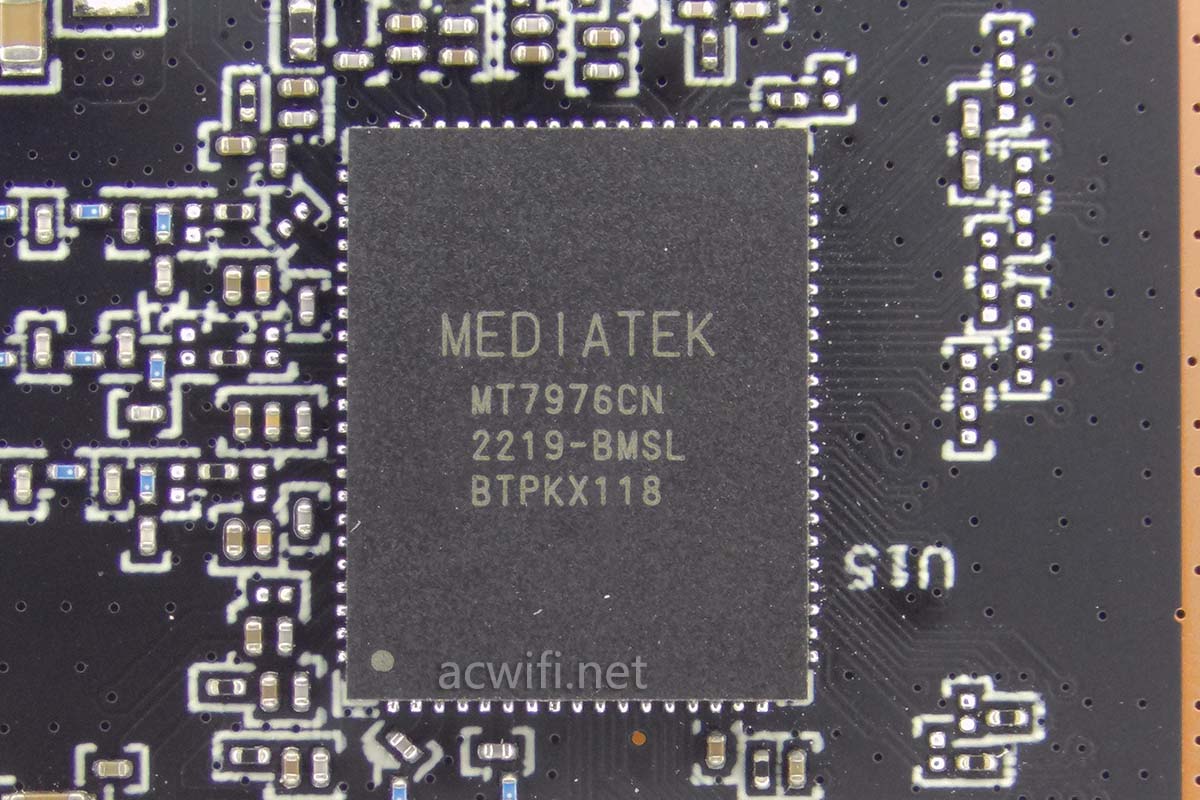

无线RF芯片的型号是MT7976CN (我简称MT7976C)。

”MT7976“系列芯片的特点是5G用3T3R来实现2x2MIMO，理论上比普通的2T2R信号好点，实际上也是如此；2.4G支持2T2R，2x2MIMO。

5G最高速率2402Mbps，2.4G最高速率574Mbps，因此这款路由器的无线规格是AX3000。

2.4G和4G均采用了MT7976C内部集成的FEM。

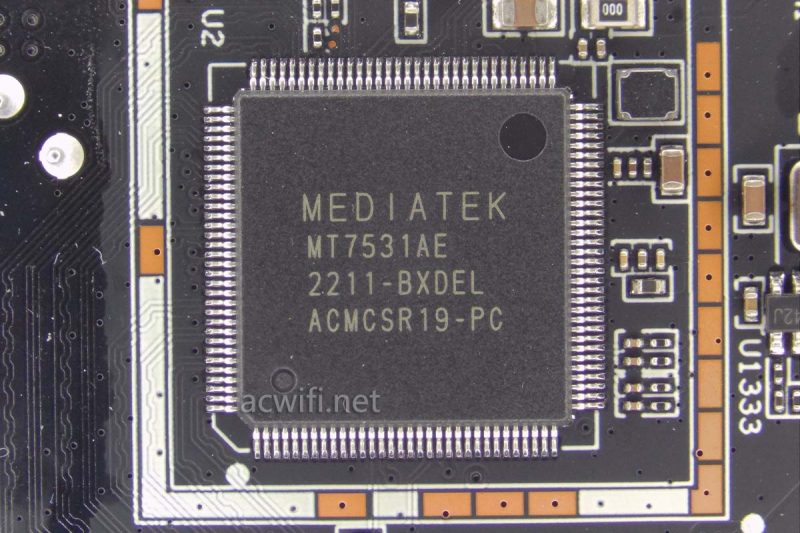

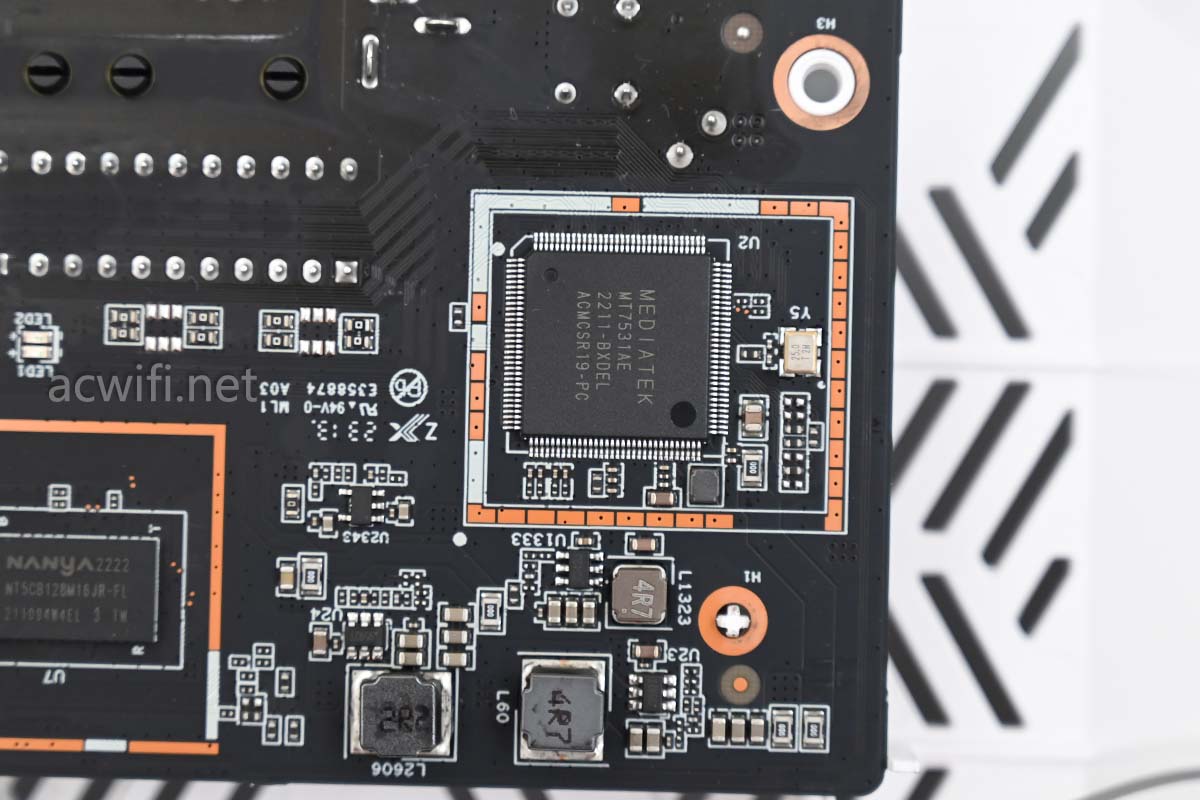

MT7981B没有集成交换芯片，所以外接了一颗MT7531AE：

MT7981B与MT7531AE用HSGMII（2.5Gbps）连接。

至此，这款H3C NX30 Pro拆机完成了：

MT7981B这个CPU用了12nm制程，本身发热不大，看待机功率也知道，才4.7W，在朝向散热孔的一面放一片散热器也足够了。

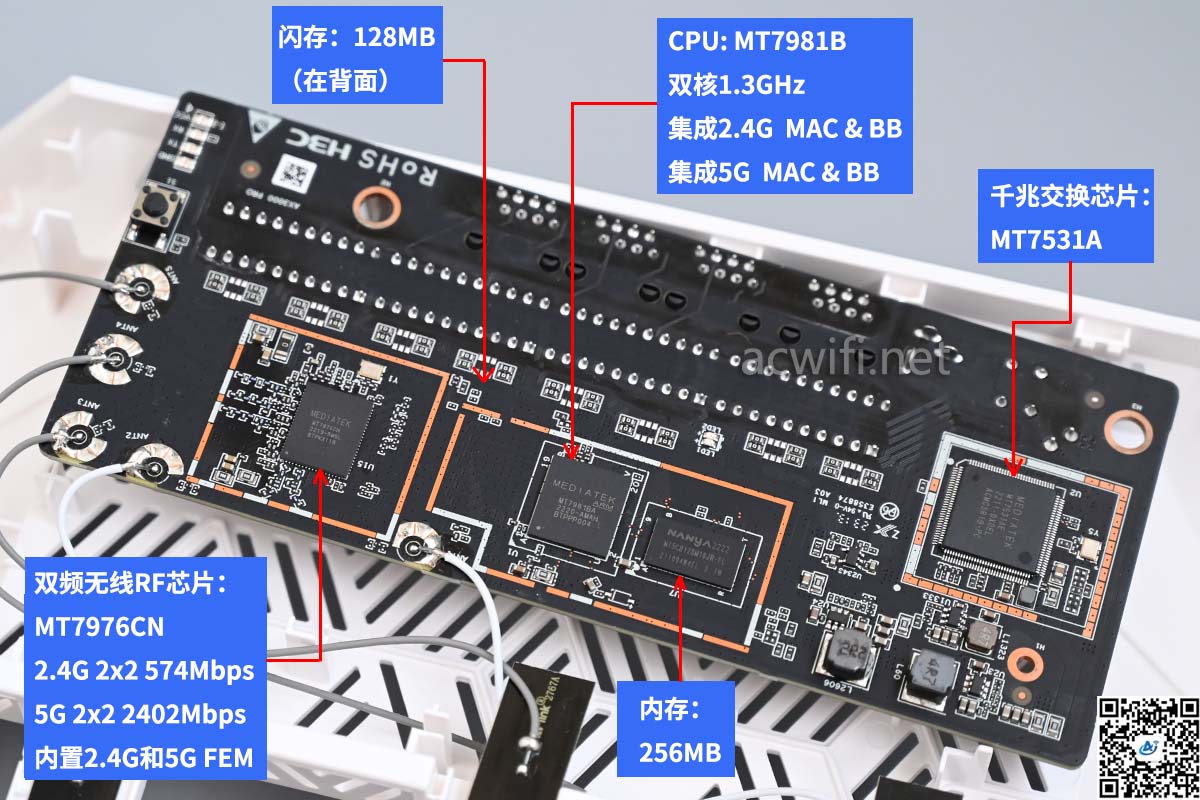

H3C NX30 Pro的所有芯片型号汇总图如下：

默认支持802.11k和802.11v：

默认支持波束成形，但默认不支持MU-MIMO：（在无线设置里的选项默认没勾选，选上即可支持 ）

二、小包转发性能测试

简单用MiniSMB Hurricane II测试一下小包转发率。

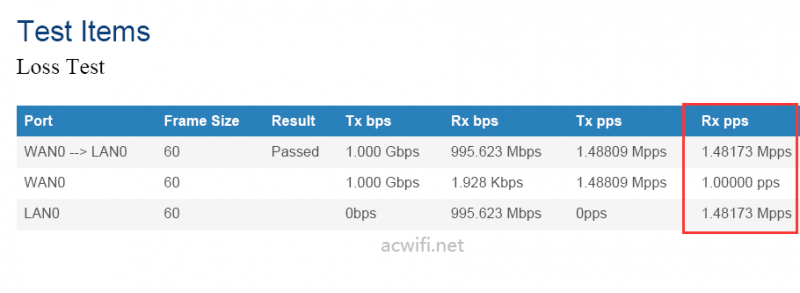

H3C NX30 Pro的WAN口和LAN口分别接到测试仪的两个网口。实测结果是1.481Mpps，小包可以跑满：

三、无线信号强度测试

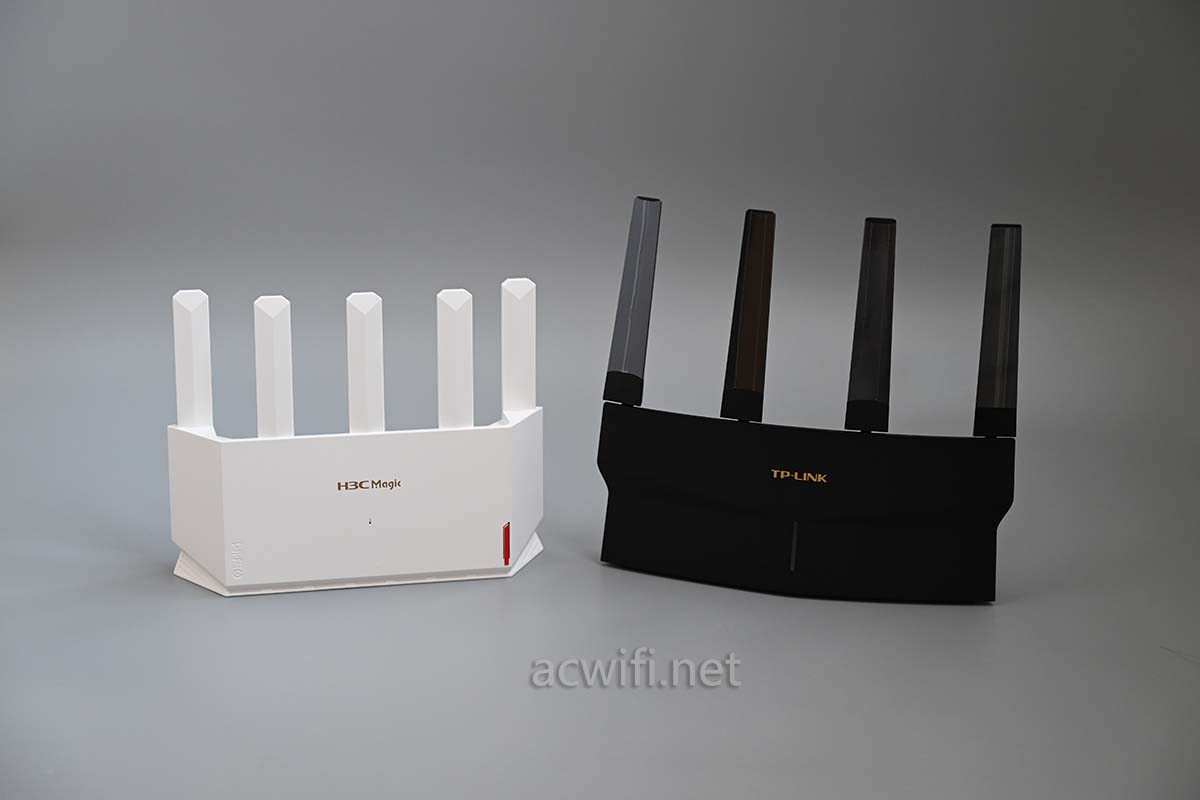

拿一款同样是MTK芯片方案的XDR3030来做测试对比，而且两款都是立式的机身和天线，外形也较相近：

两台无线路由器均放在下图中的”WIFI“位置，用装有AX200无线网卡的电脑分别放在下图中的A、B、C、D四个位置：

每个位置每个SSID记录无线信号强度3分钟。两台无线路由器均设置的2.4G和5G信道分别为10和44。

由于H3C NX30 Pro的MU-MIMO默认没有开启，所以XDR3030的MU-MIMO也不开启，本篇所有无线测试均是这个参数。

结果如下：

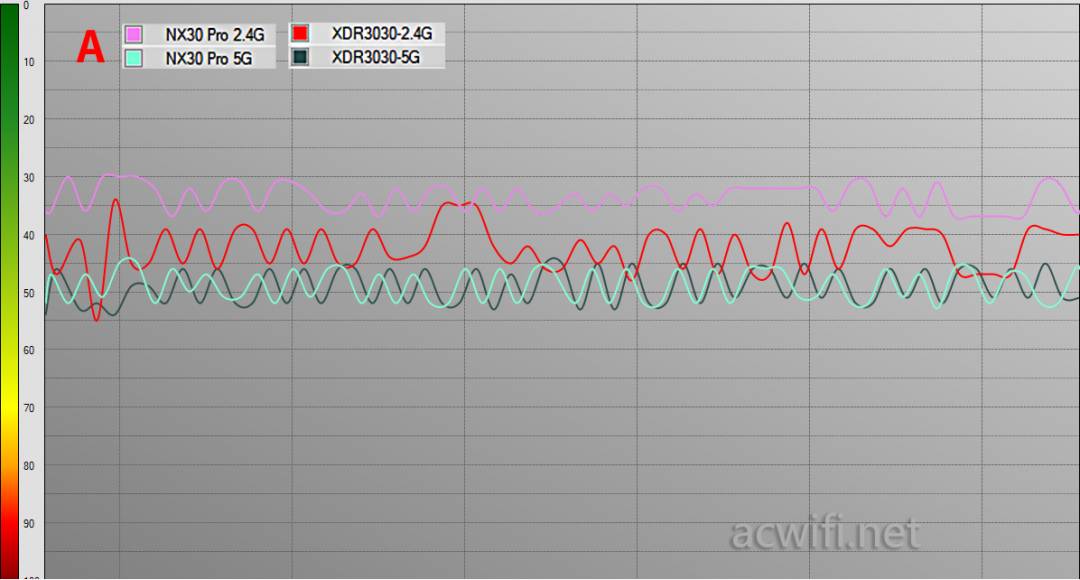

在隔了一墙的A点位置里，H3C NX30 Pro的2.4G信号强度比XDR3030强一点，而5G无线信号强度一样；

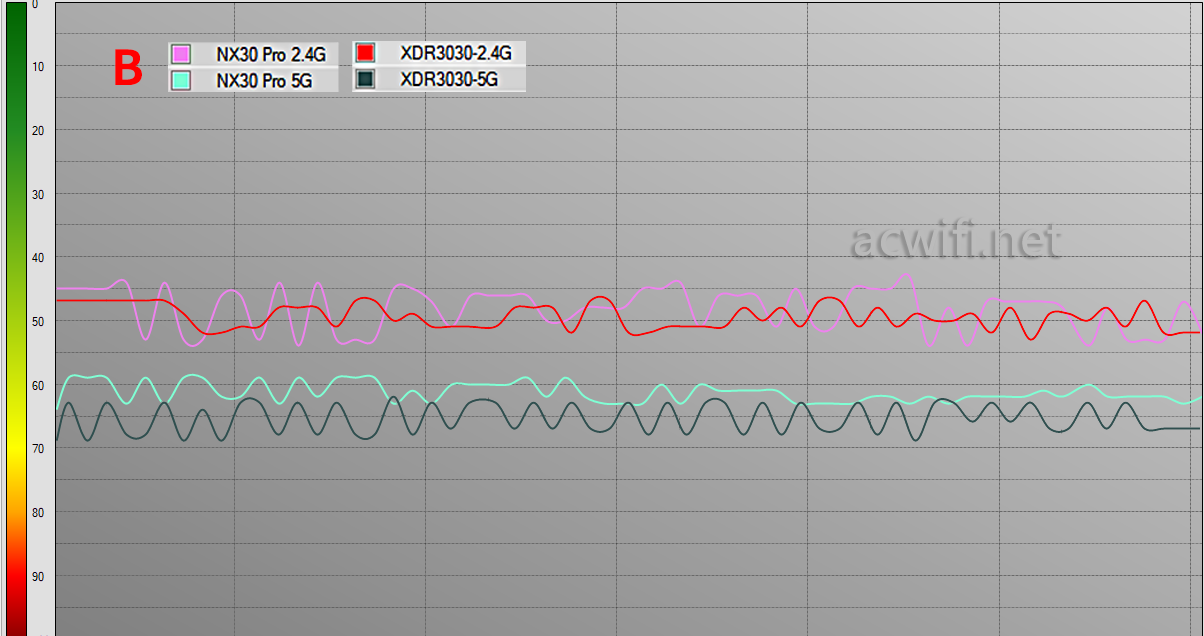

在隔了两墙的B点位置里，两者的2.4G信号差不多，5G信号是H3C NX30 Pro强一点点；

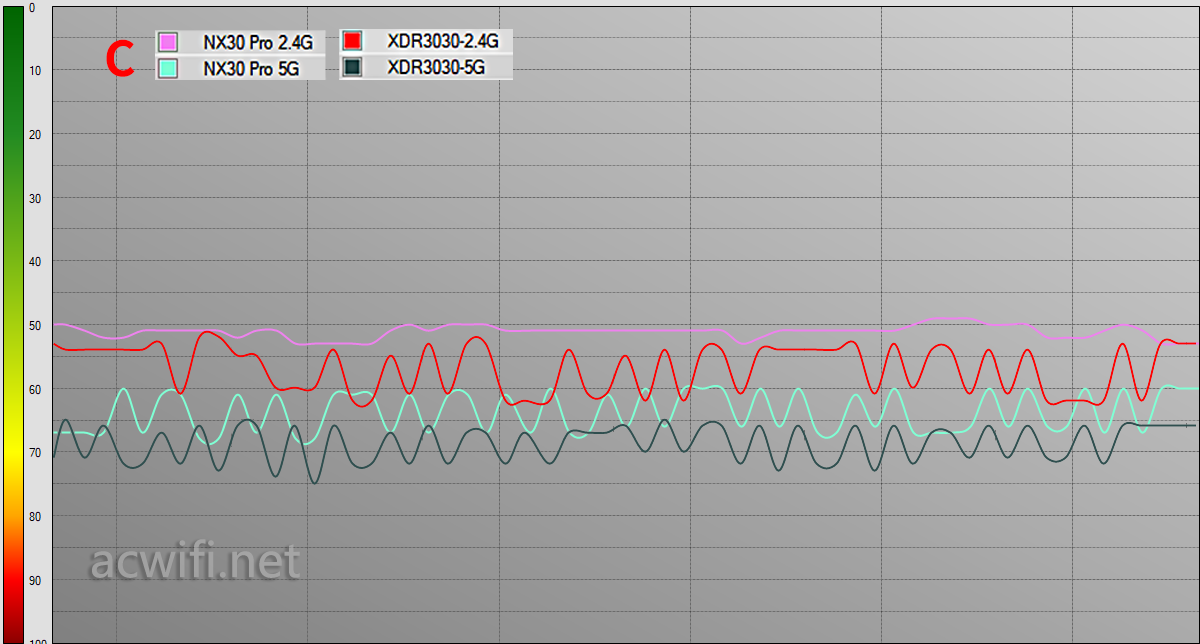

在直线距离11米远的C点位置里，2.4G和5G的信号跟在B点的情况差不多；

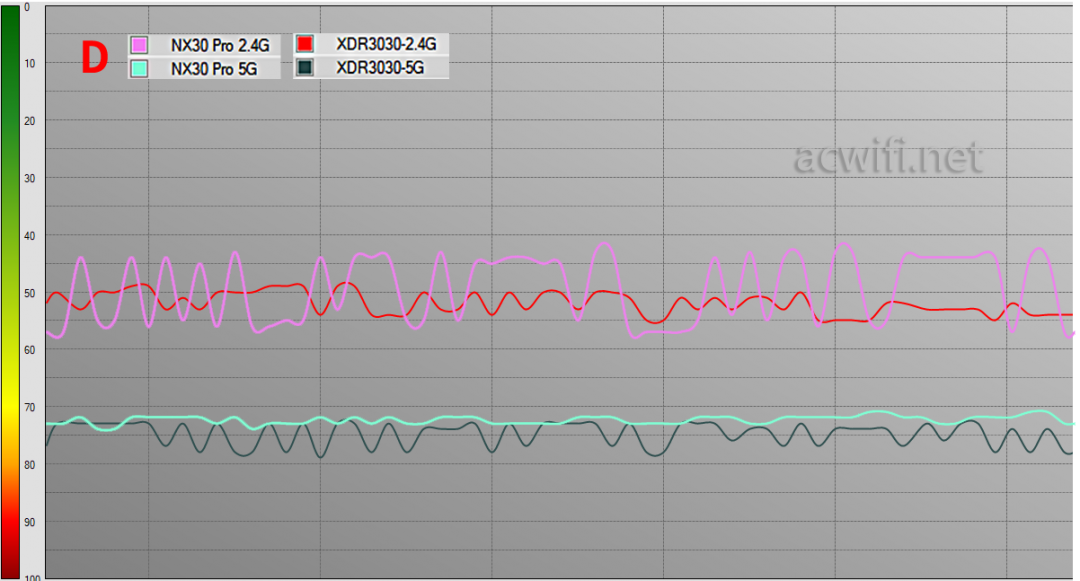

最后D点位置了，这是隔了一层楼板的一楼，5G信号差不多，2.4G信号是H3C NX30 Pro强点。

总的来说2.4G是H3C NX30 Pro强点，5G信号差别不大。

接下来测试一下无线速度。

四、无线传输速度测试

测试位置跟前面的一致，测速会加入多台不同无线终端，如下图：

测试的时候天线都是垂直于地面，天线的振子是高于铁机箱，因此，不会让机箱本身影响无线的360度接收。这小机箱虽然简陋，但都是经过我精心挑选后留下来的，已经绝版了，所以提前装了多一倍的数量。

目的：减少误差。

测试方式，采用自建speedtest服务器的方式，连接路由器的WAN口，用静态IP上网的方式连接speedtest测速服务器，所以这一项测的是wan to wlan，模拟上网速度。各设备连接示意图如下：

连续测速6次，再取平均值做参考对比。2.4G只测速两个位置C和D点。

1、用AX210无线网卡测速

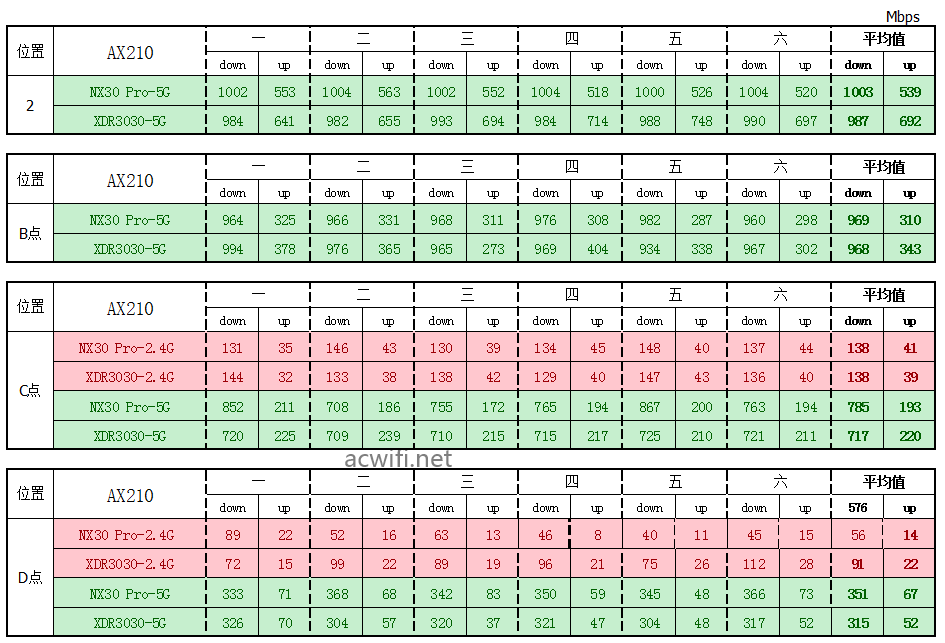

所有结果娄下表格：

5G平均值：

在A和B点位置的5G速度差不多，在C和D点位置，XDR3030好一点点。

2.4G平均速度如下：

在C点一致，在D点位置，XDR3030快。

2、用WCN6856无线网卡测速

所有结果如下表格：

5G平均速度如下：

同一楼层的三个位置差不多，在楼下D点位置H3C N30 Pro快一些。

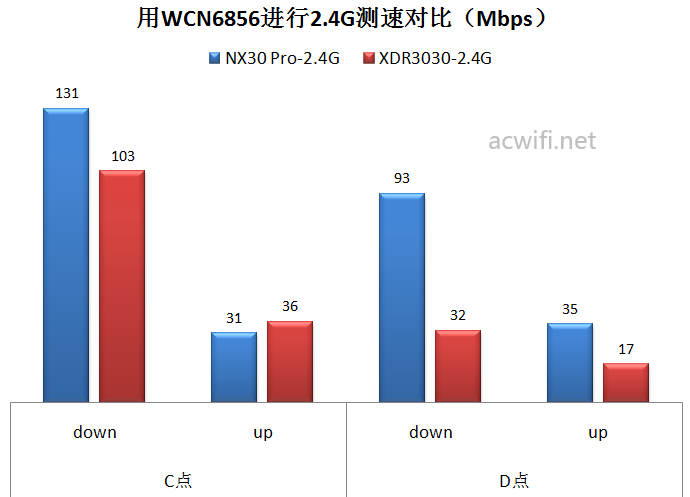

2.4G平均速度：

两个位置均是H3C NX30 Pro快。

3、用MT7922无线网卡测速

所有结果如下表格：

5G平均速度如下图：

四个位置都差不多，上行速度是XDR3030好些。

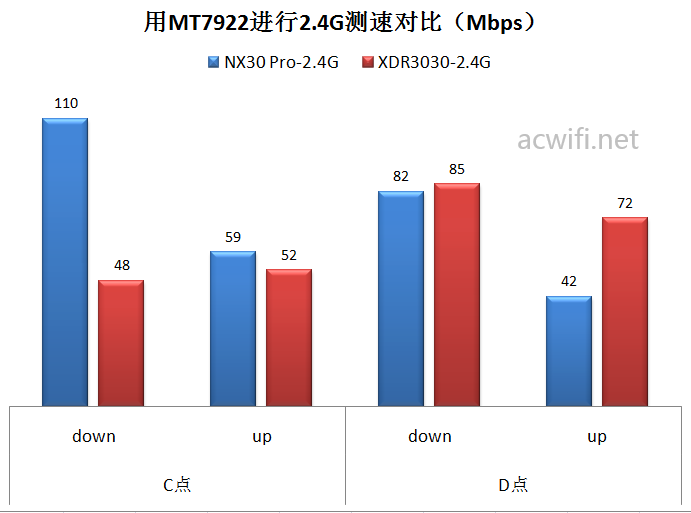

2.4G平均速度如下：

楼下D点位置差不多，C点位置是H3C NX30 Pro快。

4、用QCA6391无线网卡测速

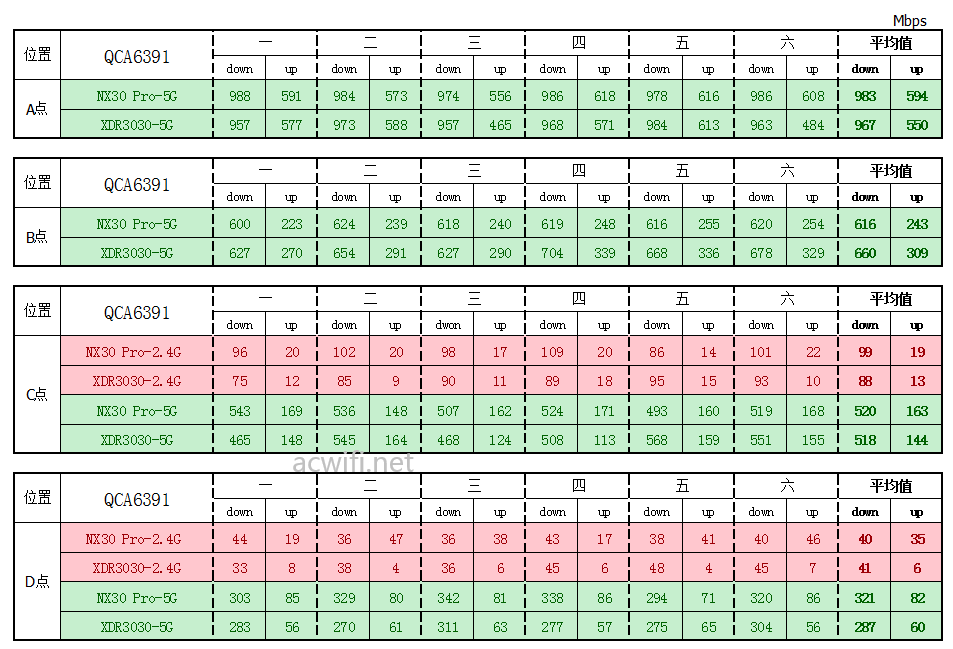

所有结果如下表格：

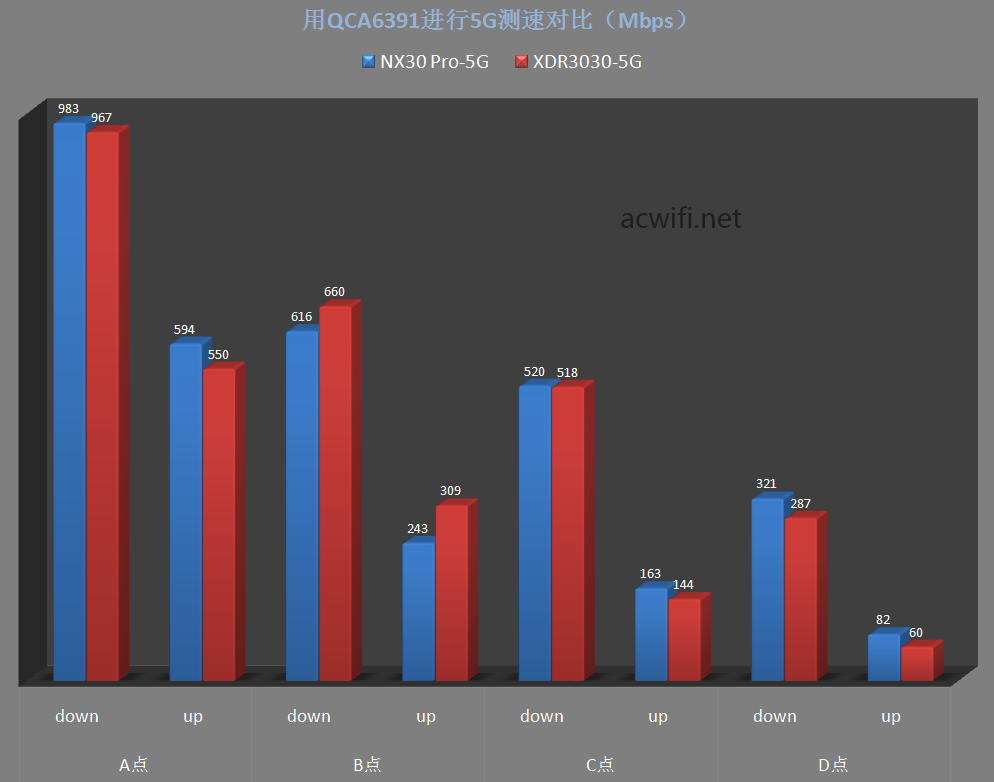

5G平均速度如下：

QCA6391只支持到80MHz频宽，所以在B点的速度达不到900以上了。B点速度下行和上行速度均是XDR3030快，在C点差不多，D点是H3CNX30 Pro快一些。

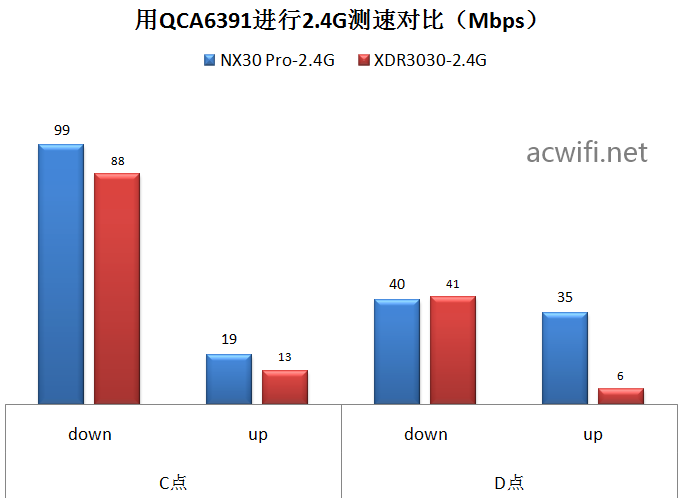

2.4G平均速度：

C点位置是H3C NX30 Pro快，D点下行速度差不多，上行速度XDR3030差点。

5、用QCA6174A无线网卡测速

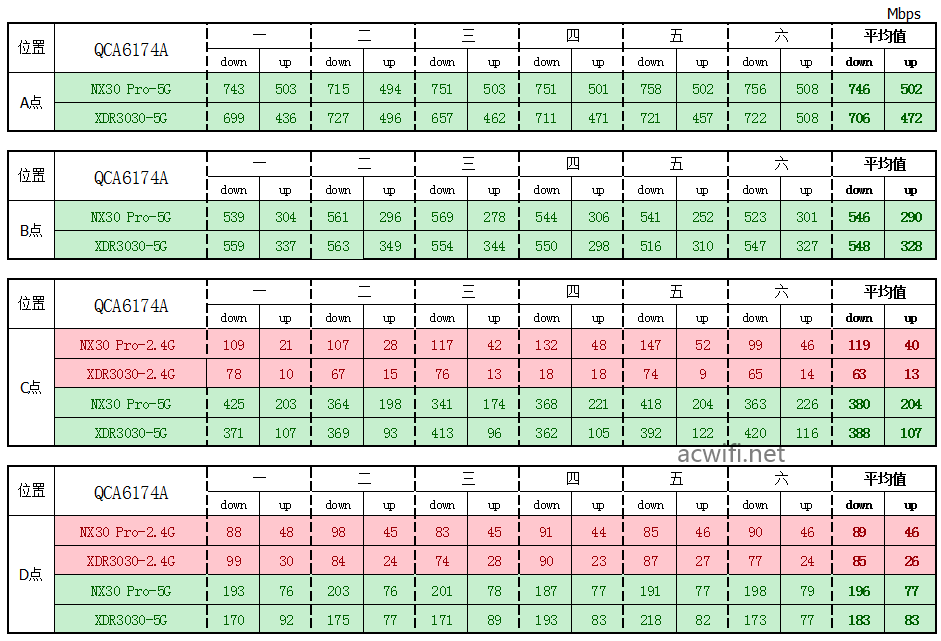

所有结果如下表格：

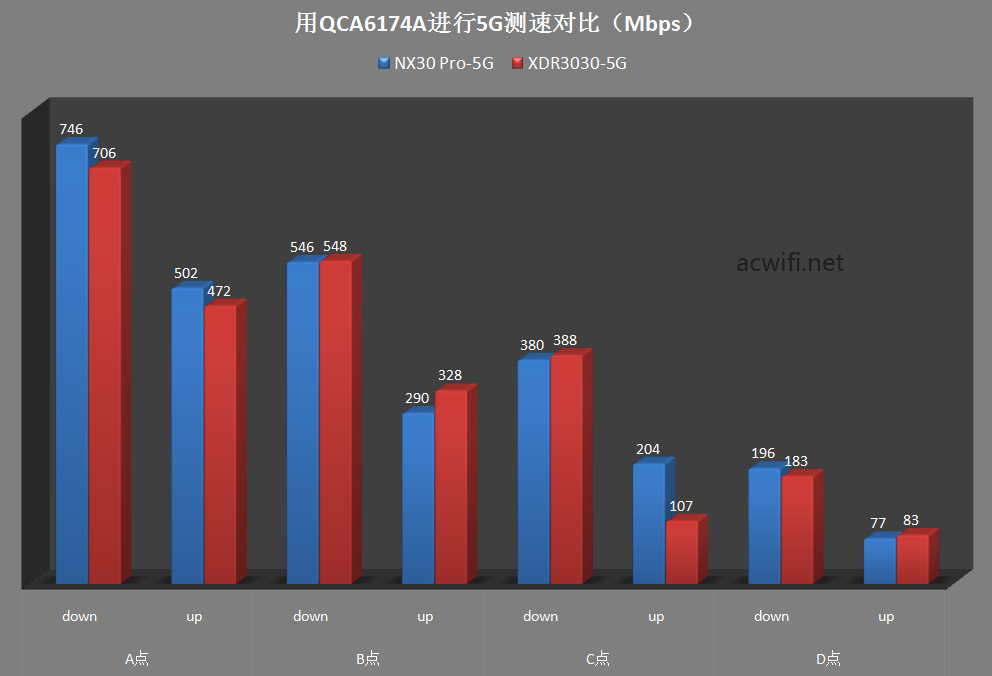

5G平均速度如下：

5G平均速度差不多。

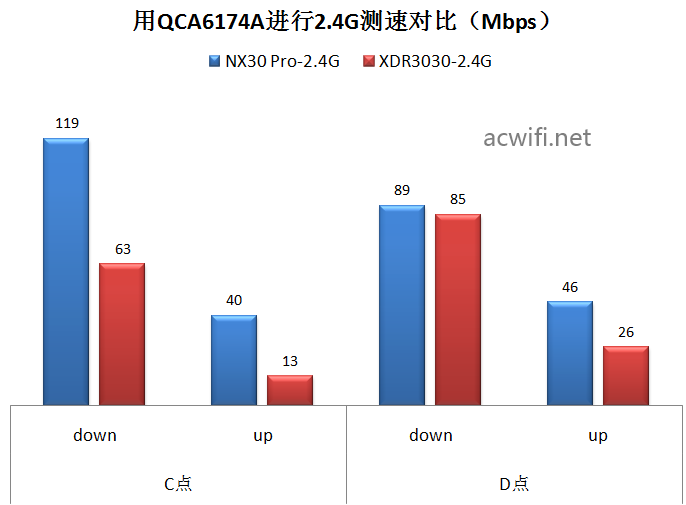

2.4G平均速度如下：

在楼下D点位置差不多，在C点位置是H3C NX30 Pro快。

下面汇总一下各位置各无线终端的无线平均速度。

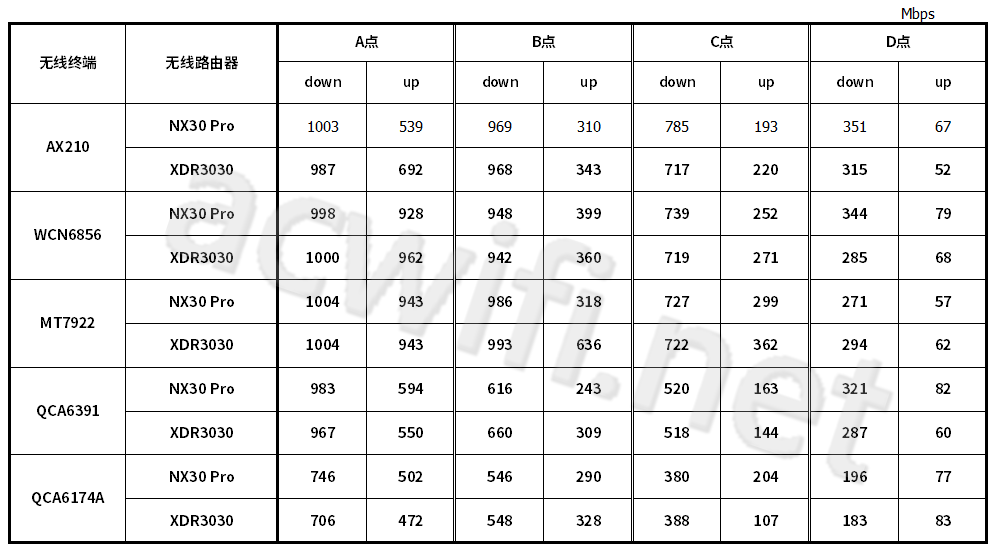

5G所有平均值如下图：

我把相差在2%内的数值定仪为误差，不作比较。

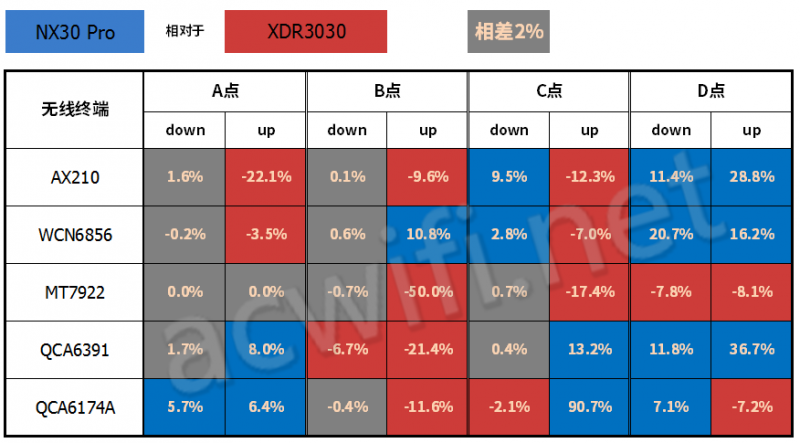

两者相差值情况如下图表：

红色和蓝的数量差不多，在B点位置，红色块（XDR3030）多一些，在楼下D点位置，蓝色块（H3C NX30 Pro）多一些。

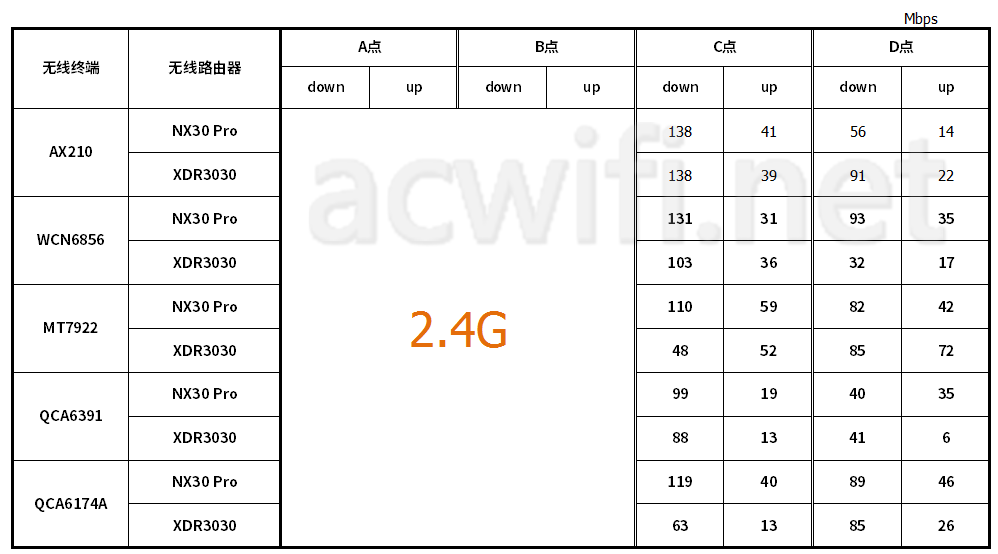

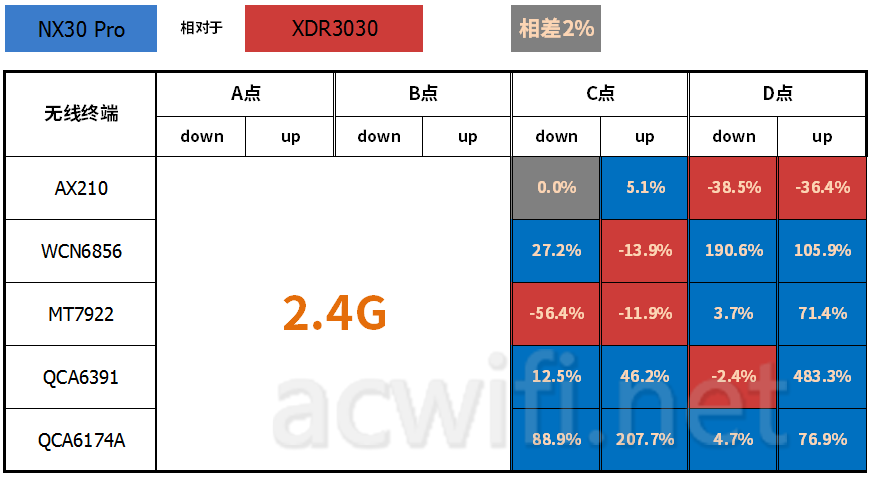

以下是2.4G的所有位置所有终端的结果：

相比图如下：2.4G平均速度，综合来看是蓝色快多，即H3  NX30 Pro的表现要好点。

五、智能家居带机量测试

此项测试使用50个智能插座接入2.4G Wi-Fi，看能不能短时间全部连接上，一个不落下，且还能同时控制开/关操作。

合照如下：

你们家的智能家居设备数量一共有几个呢？智能射灯筒灯都30个了？？？

智能插座之前已经连接过acwifi这个ssid，所以把H3C NX30 Pro的2.4G名称改为“acwifi”，之后把5个线排插上电，不到半分钟时间50个全部连接上了。在系统界面里面显示一共有52个已经连接，其中有2个是电脑。

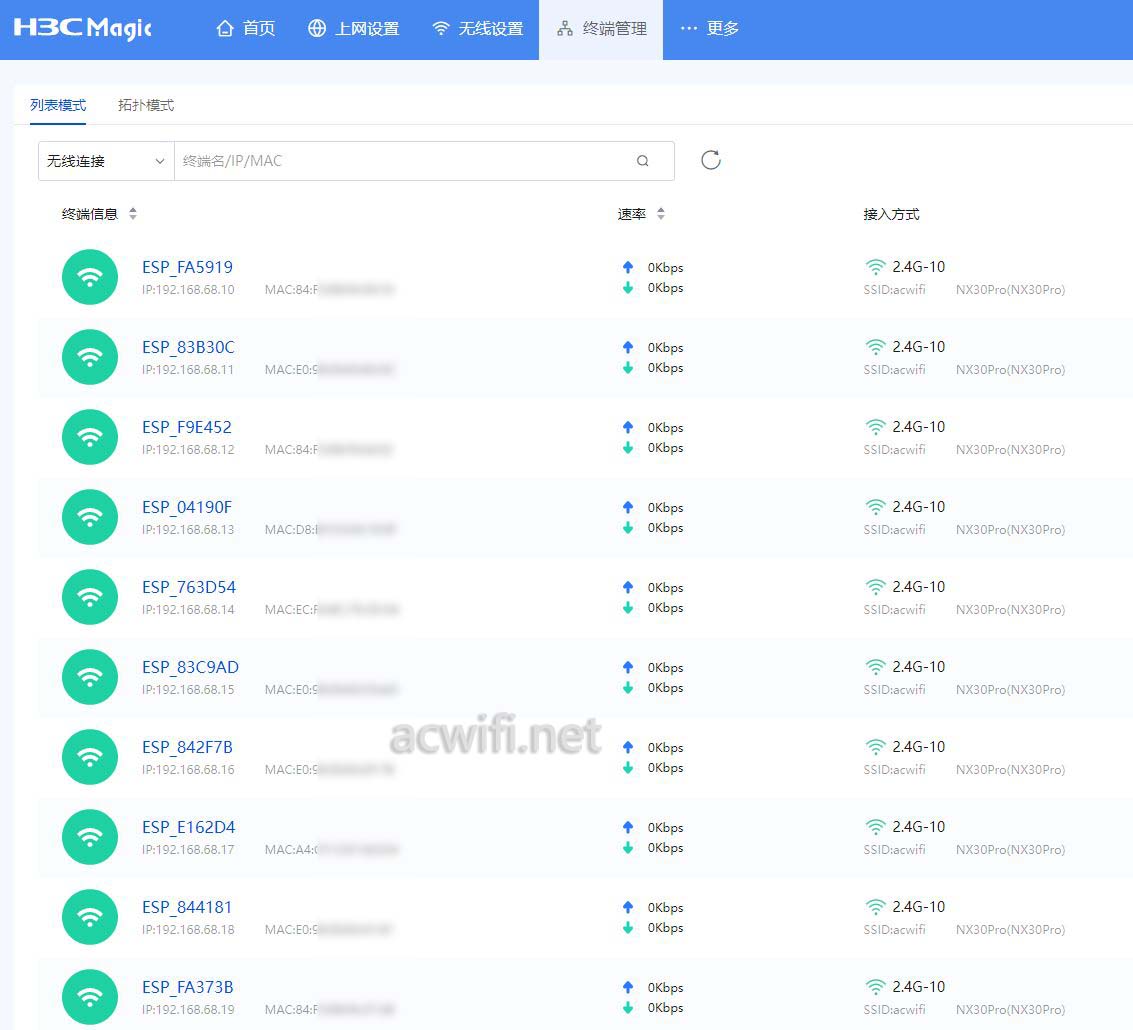

连接设备列表：

同时控制50个插座的通电开关，全部反应灵敏。

六、系统功能

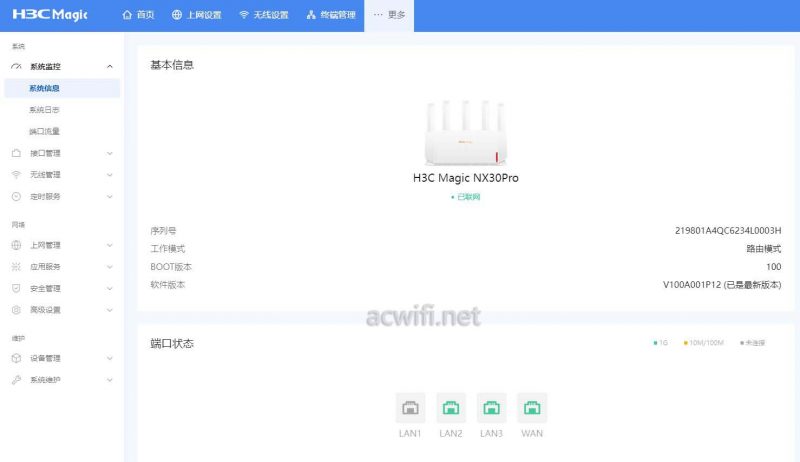

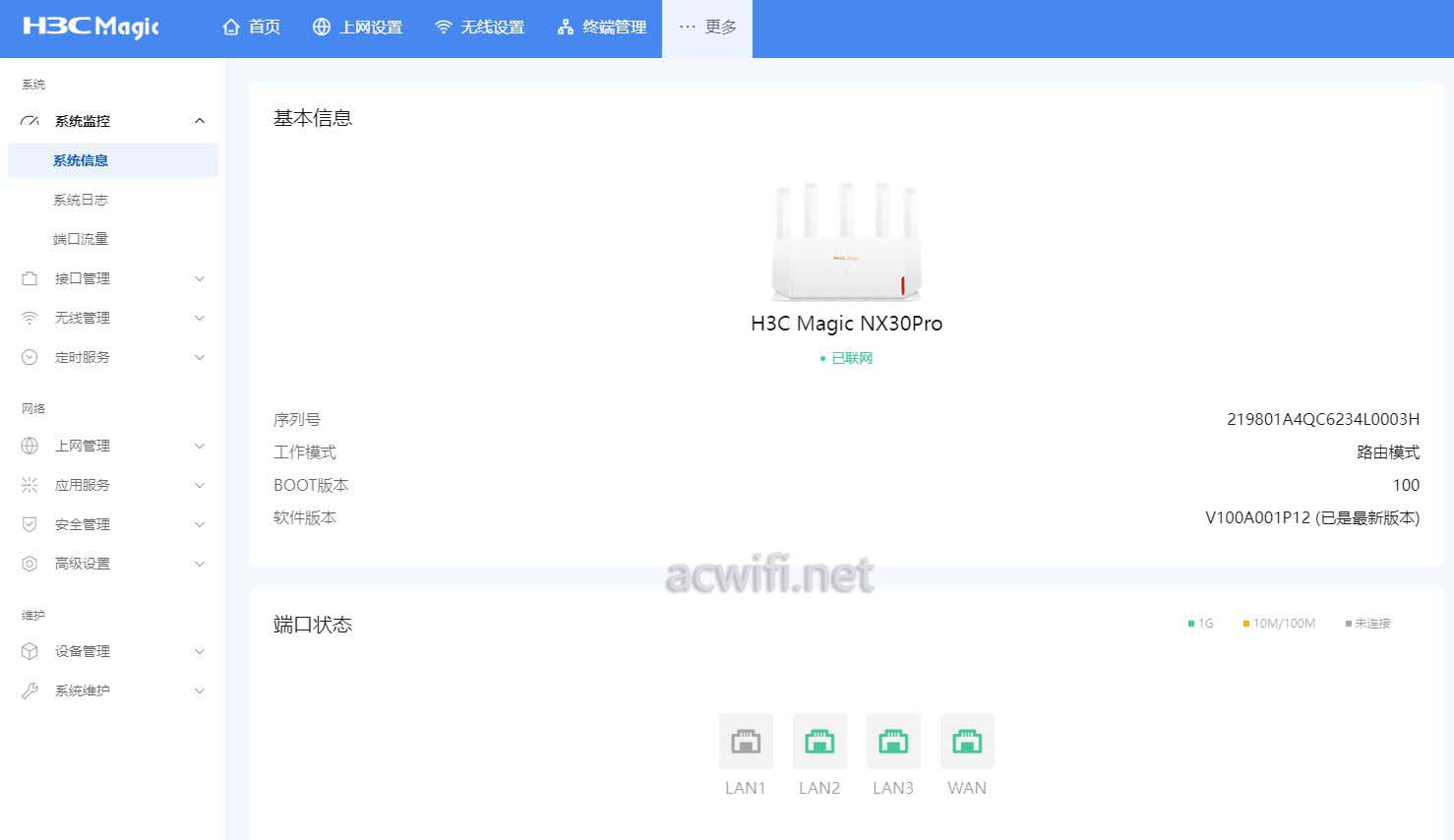

WEB界面：

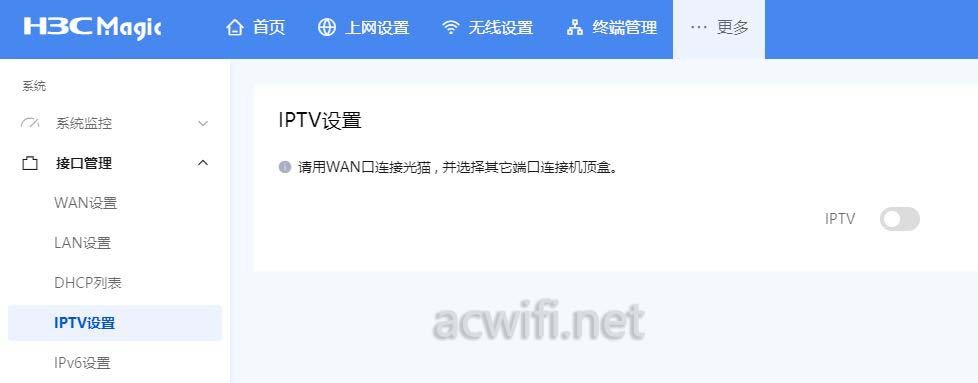

有IPTV功能：

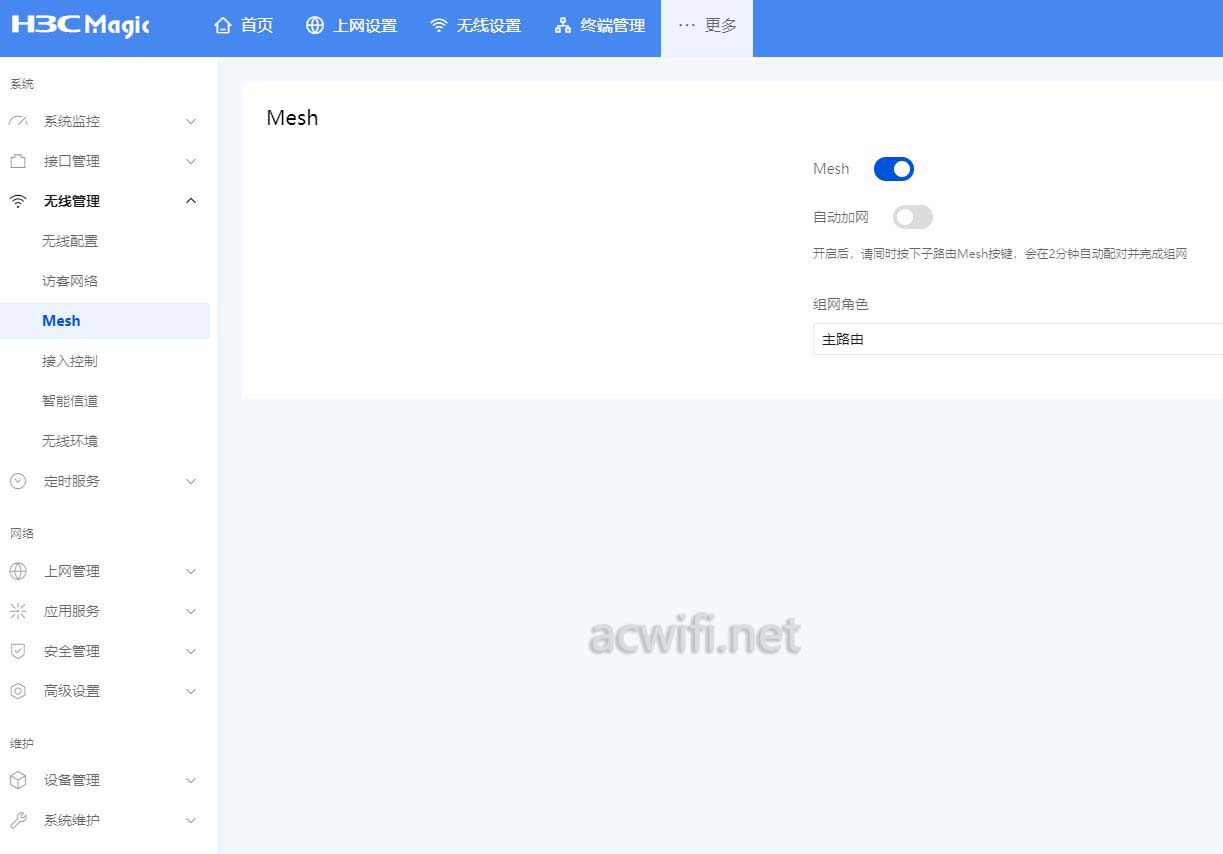

MESH选项：

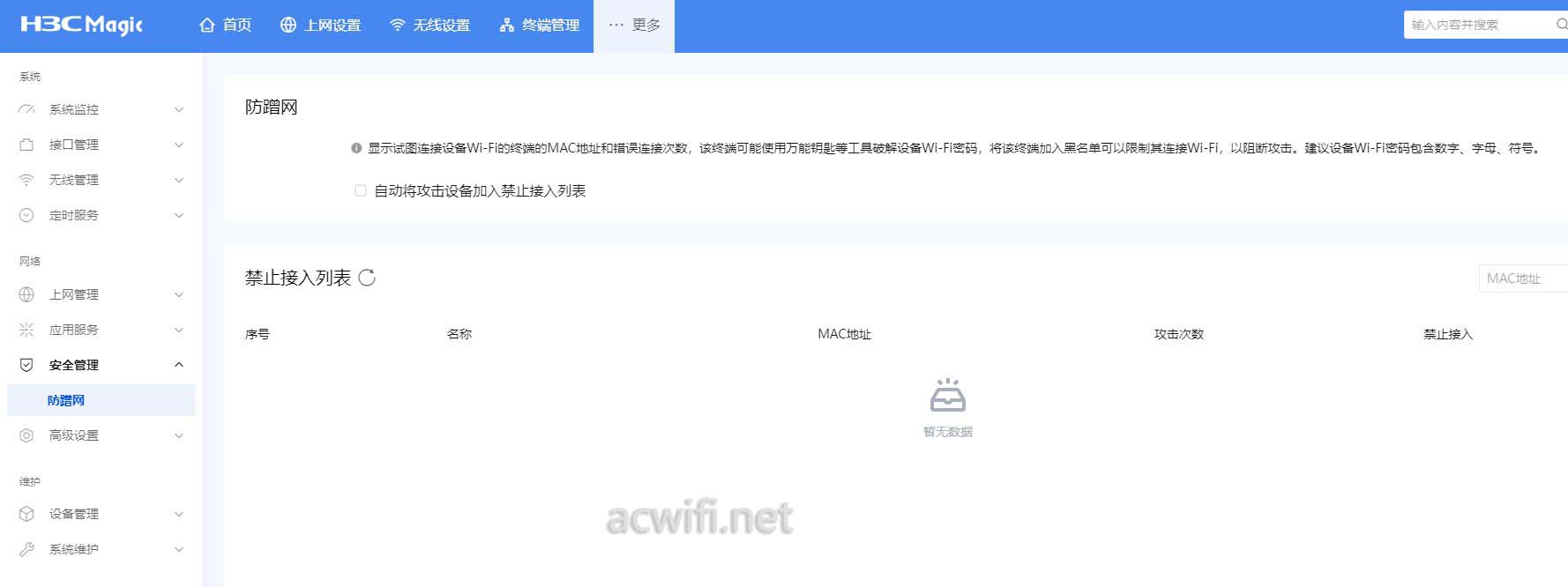

防蹭网设置：

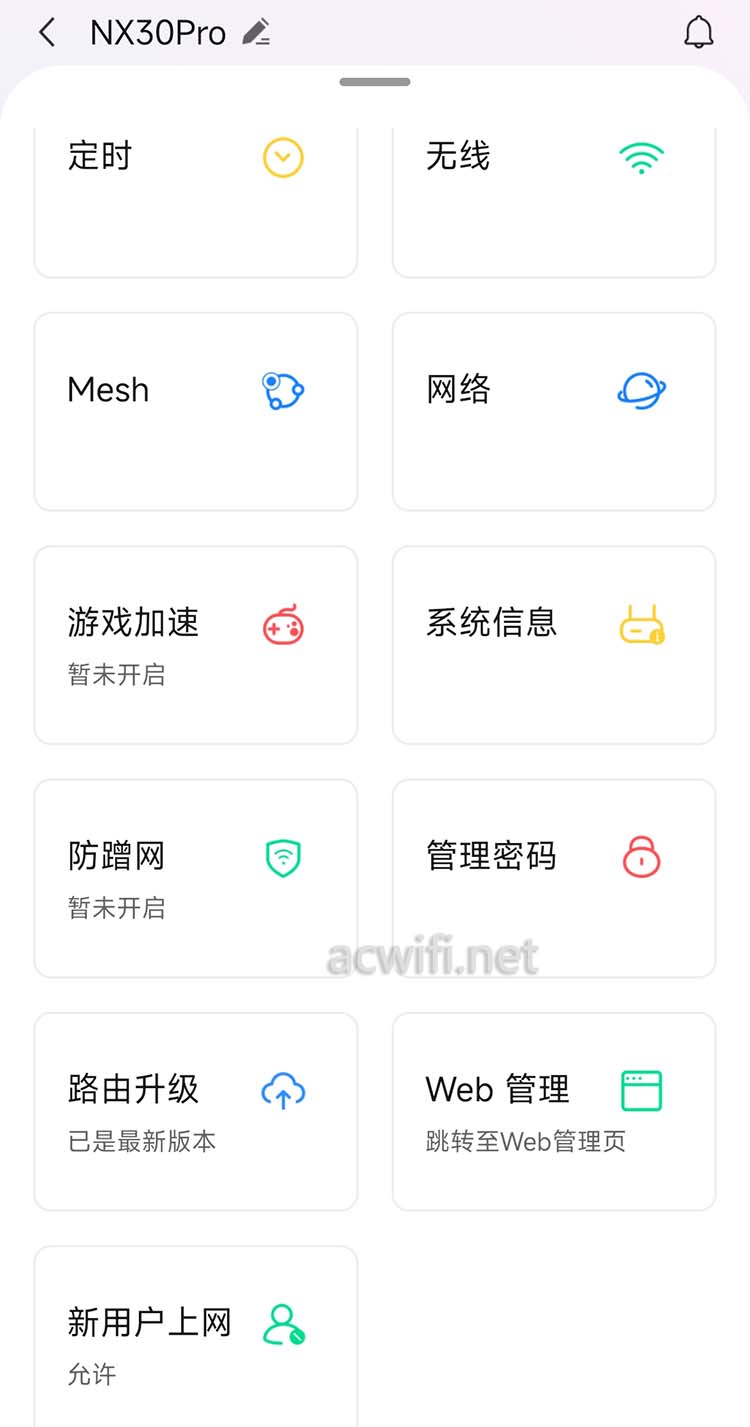

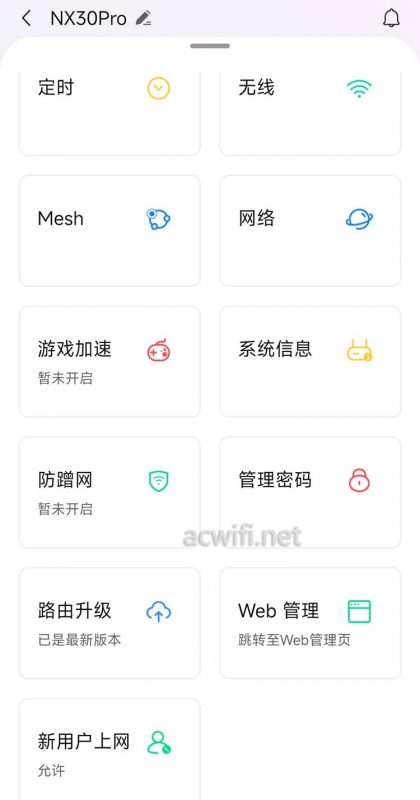

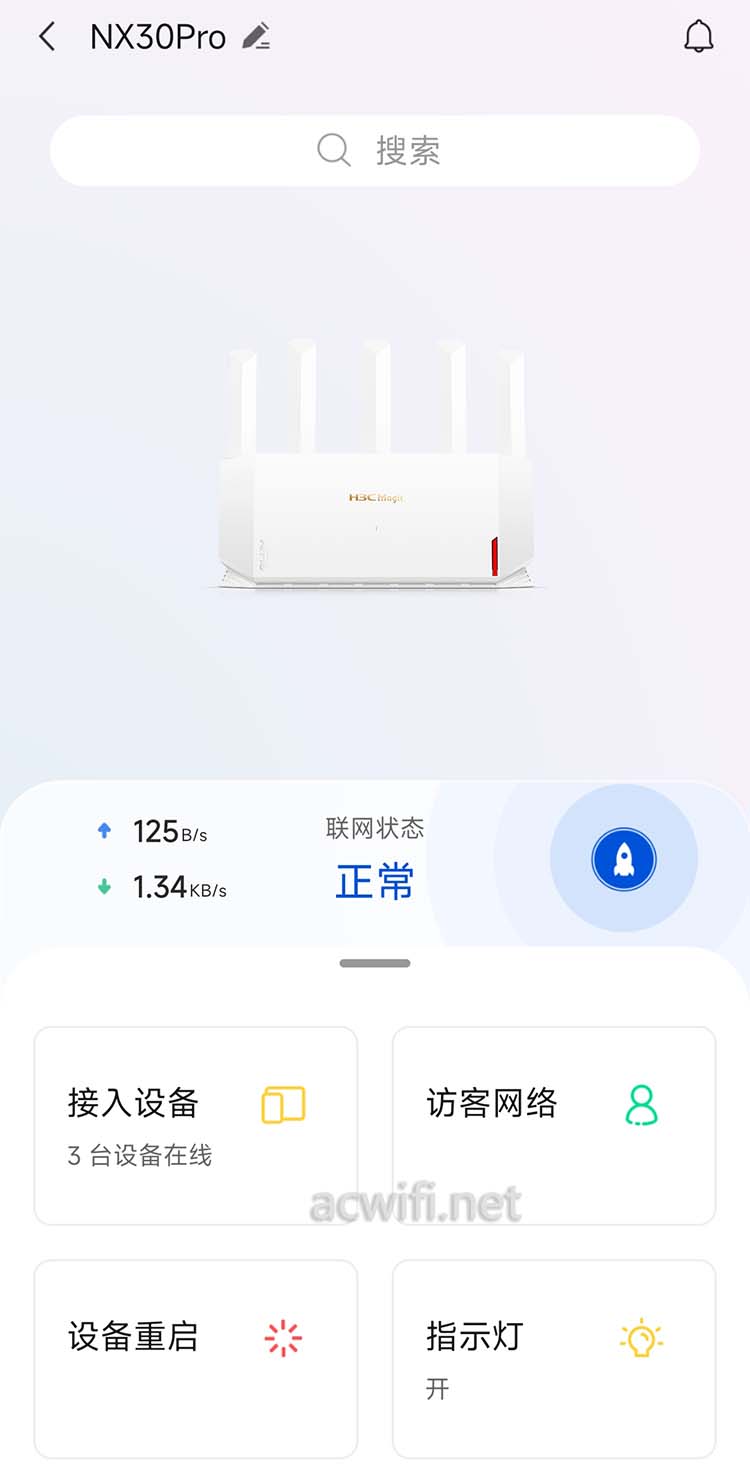

手机APP界面：

往下拉，显示余下的设置项：

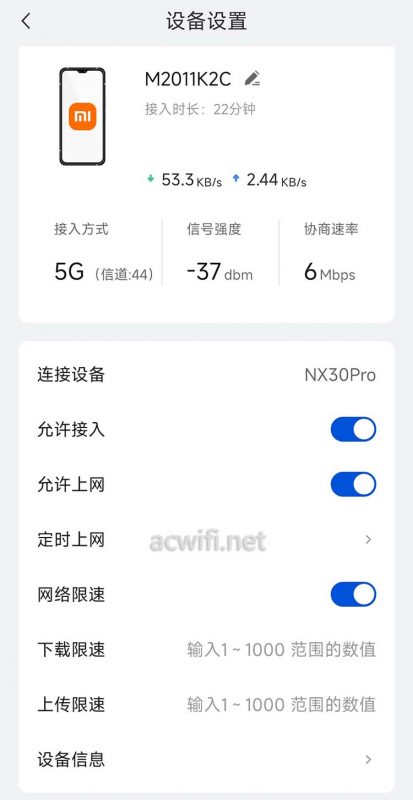

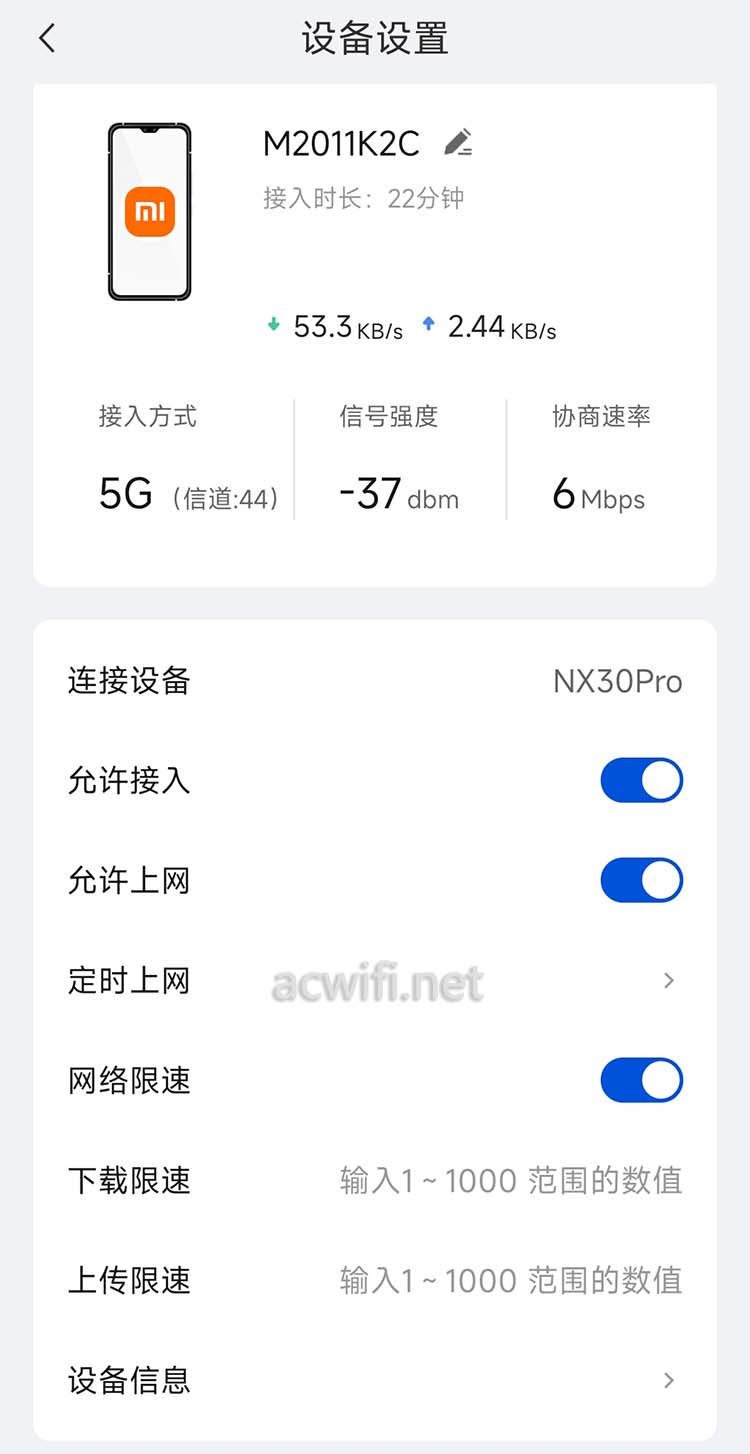

可以控制连接设备的上网时间和上网速度，也可以直接禁止上网：

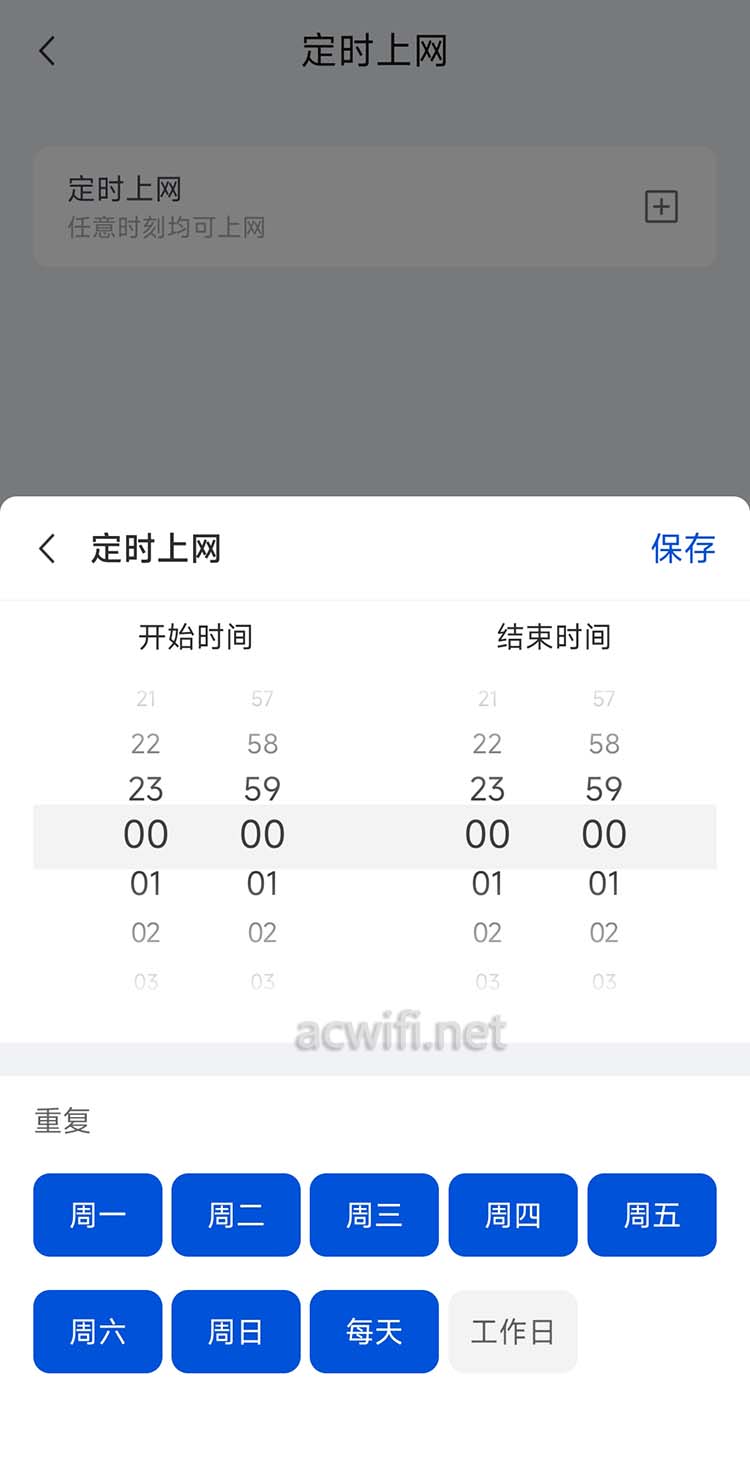

可以添加多条定时：

七、总结

H3C NX30 Pro采用联发科的MT7981B+MT7976C芯片方案，功耗比较低，5G信号不错。

5月31日晚特别179元，还是值得买的。

H3C NX30 Pro京东购买链接

若有任何疑问可在公众号（acwifi-net）上咨询
