磊科S16G拆机，16口千兆交换机铁壳

这款我想买来换掉老掉牙的网件GS108，一来网口数量不够用，二来网口灯光的光线太强烈了，每个网口上方有指示灯，真是一闪一闪亮晶晶，也不方便拿黑色电工胶带粘住。

为啥桌面型的交换机不做个指示灯的物理总开关呢？需要时才打开，不需要时就关闭，减少灯光污染呀。

磊科S16G我在PDD上不到200块钱买到的。没有便宜许多吧！京东常年249元。

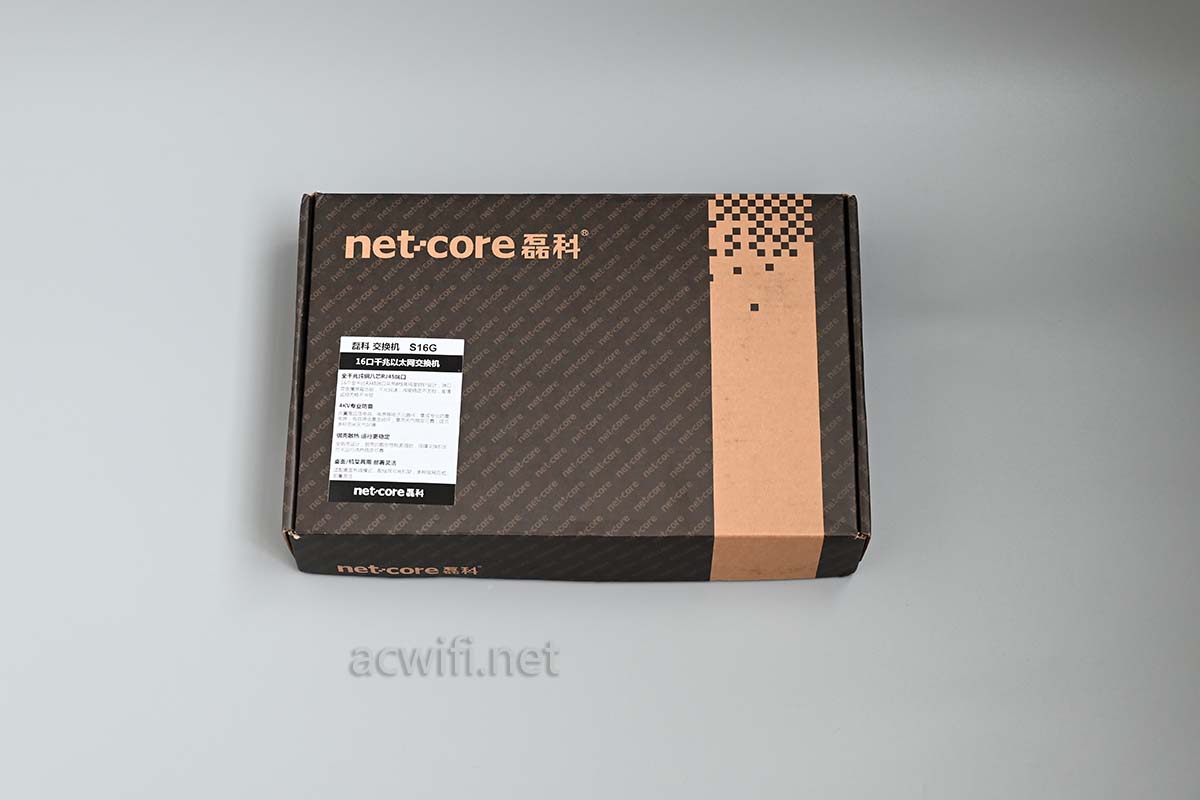

外包装：

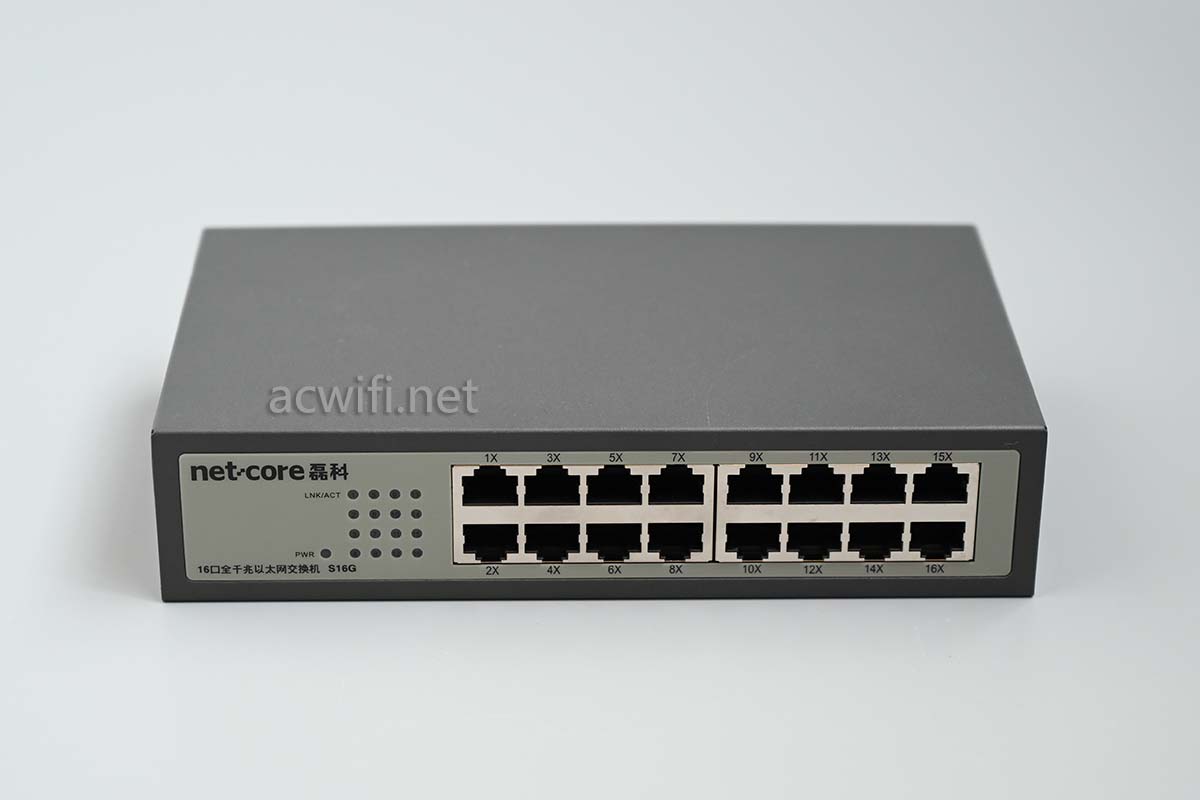

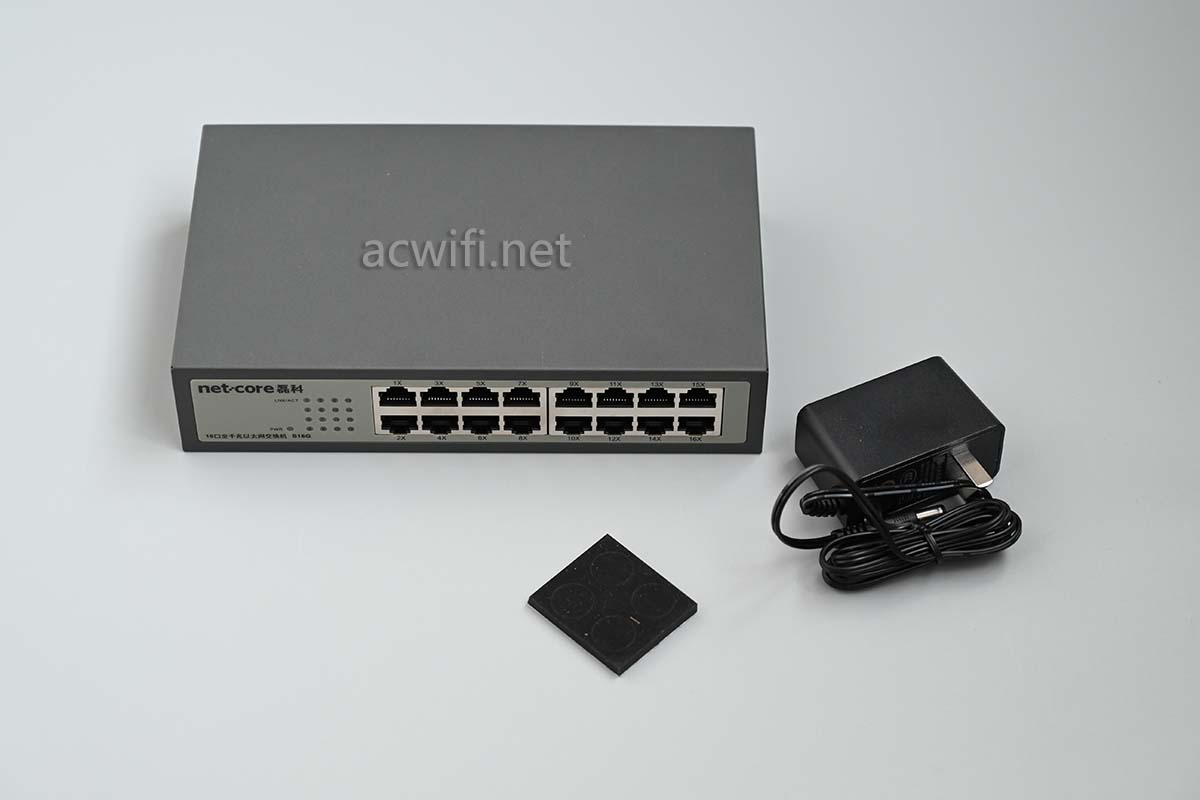

机身和配件：

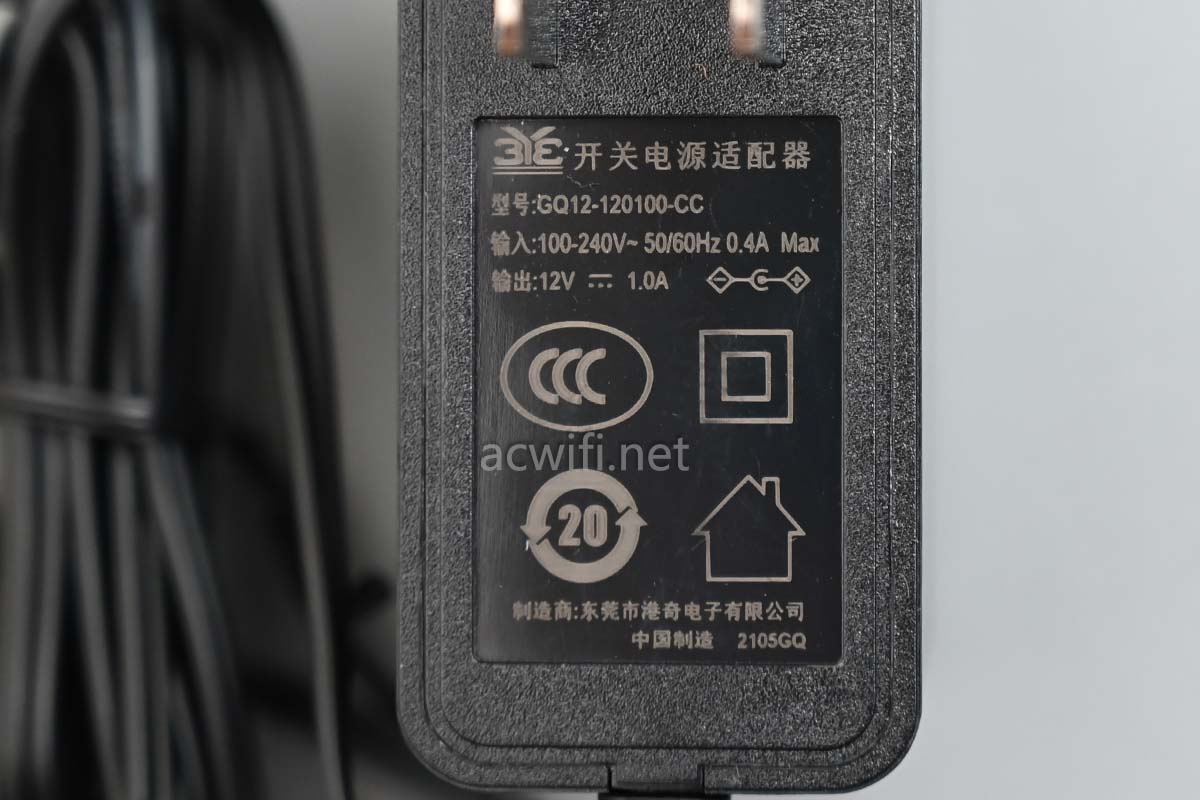

电源输出规格是12V/1A：

实测空口时的待机功率是2.9W，插6个千兆口是6.1W，插8个口时7W，更多口没试了，因为懒得找出网线来，地上就堆了这么8根。

买它也因为是能够12V DC供电呀，我都集中用12V供电了，包括光锚路由器。

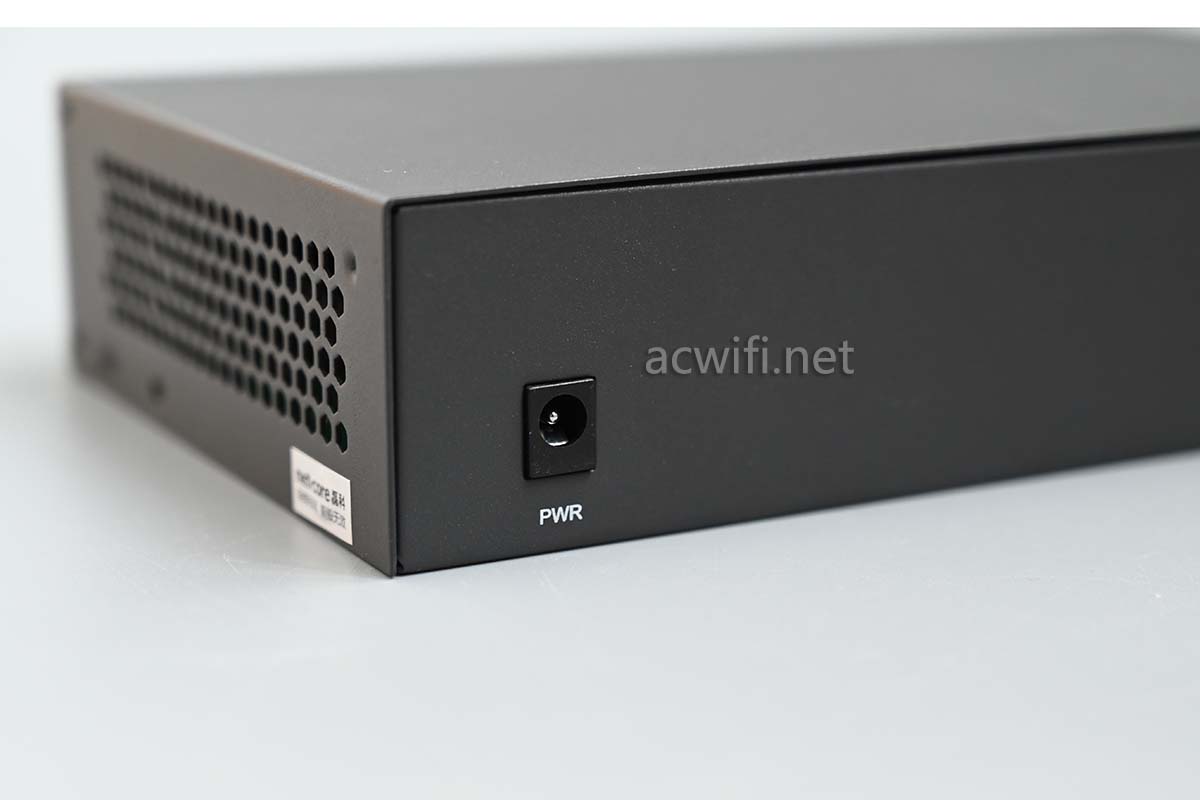

DC电源输入口：

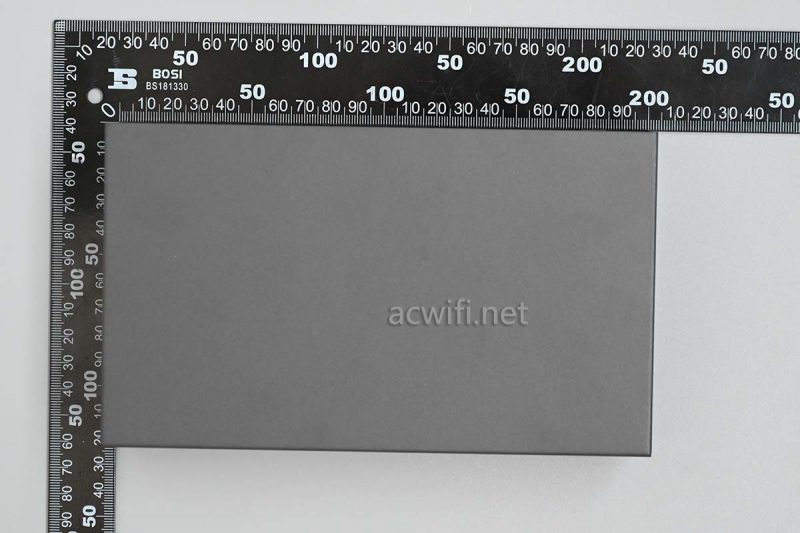

机身尺寸：

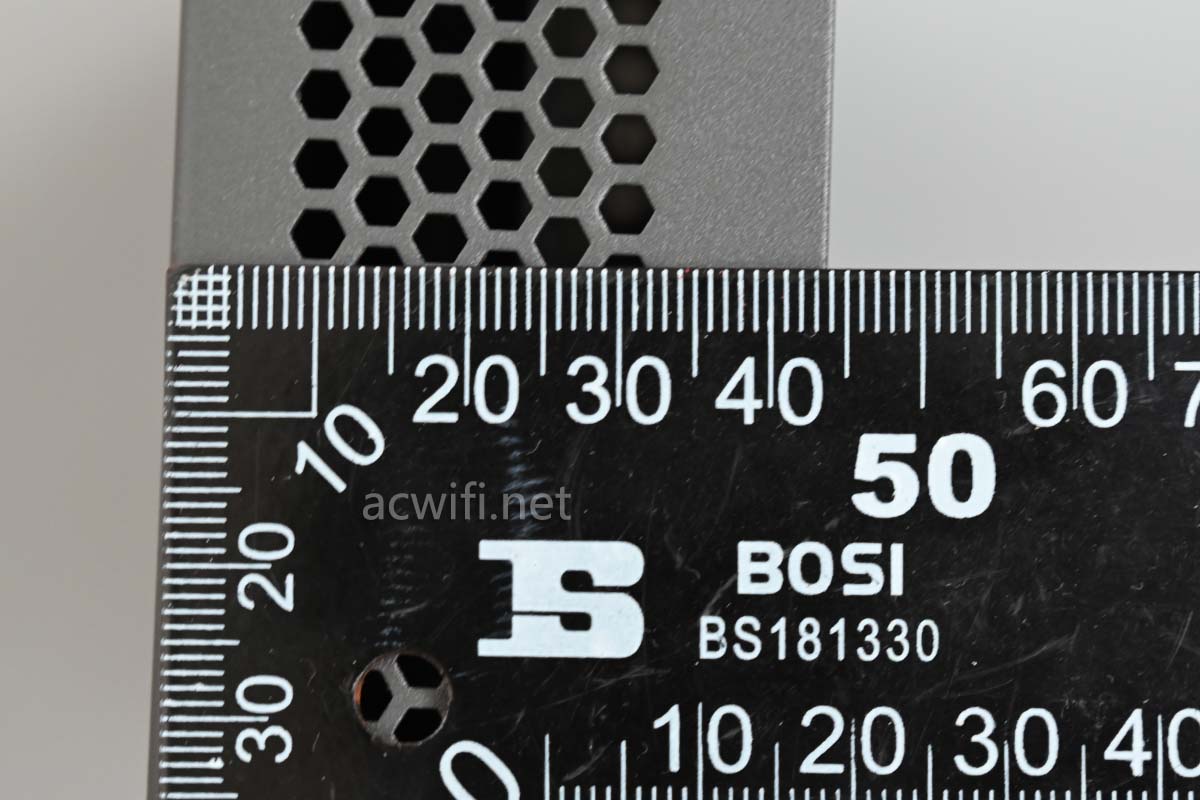

厚度4CM多一点：

商品详情页里的产品尺寸是：200x118x44mm

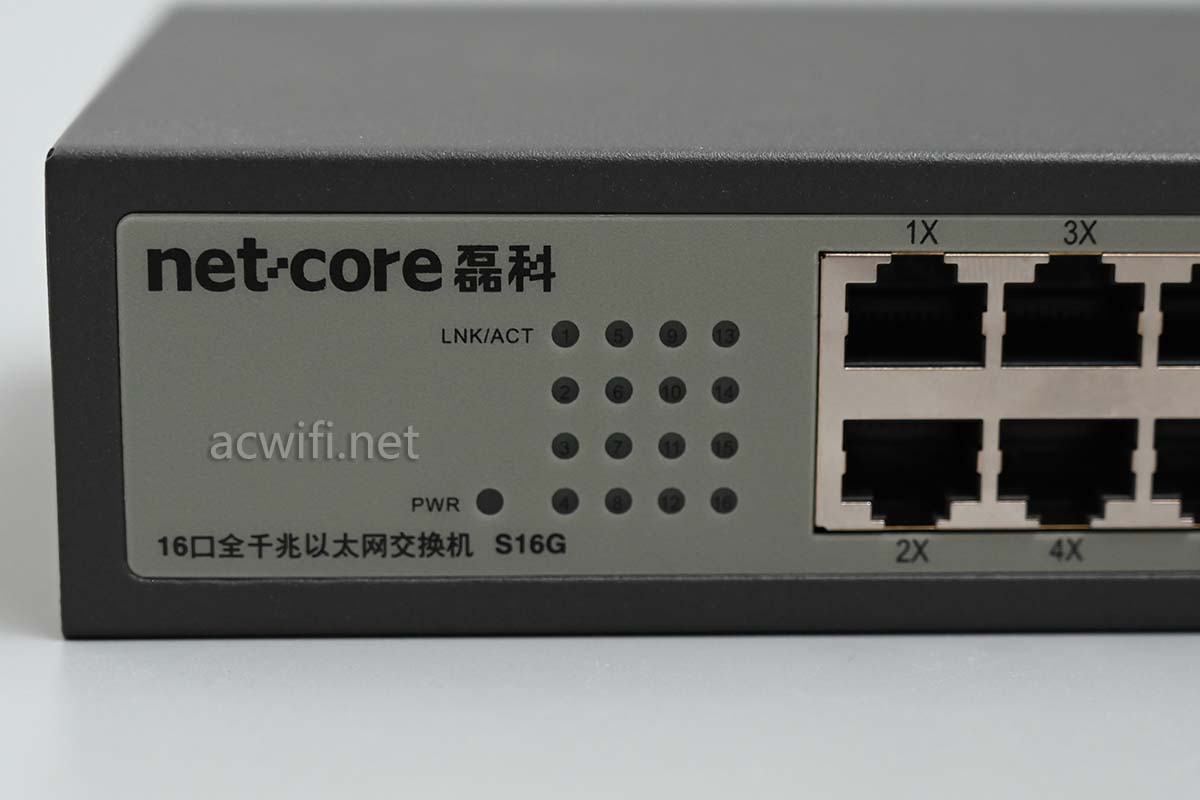

它也是没有指示灯的控制开关，但我可以用黑色电工胶带粘着整齐的指示灯面饭上。也算是最直接的解决方案。

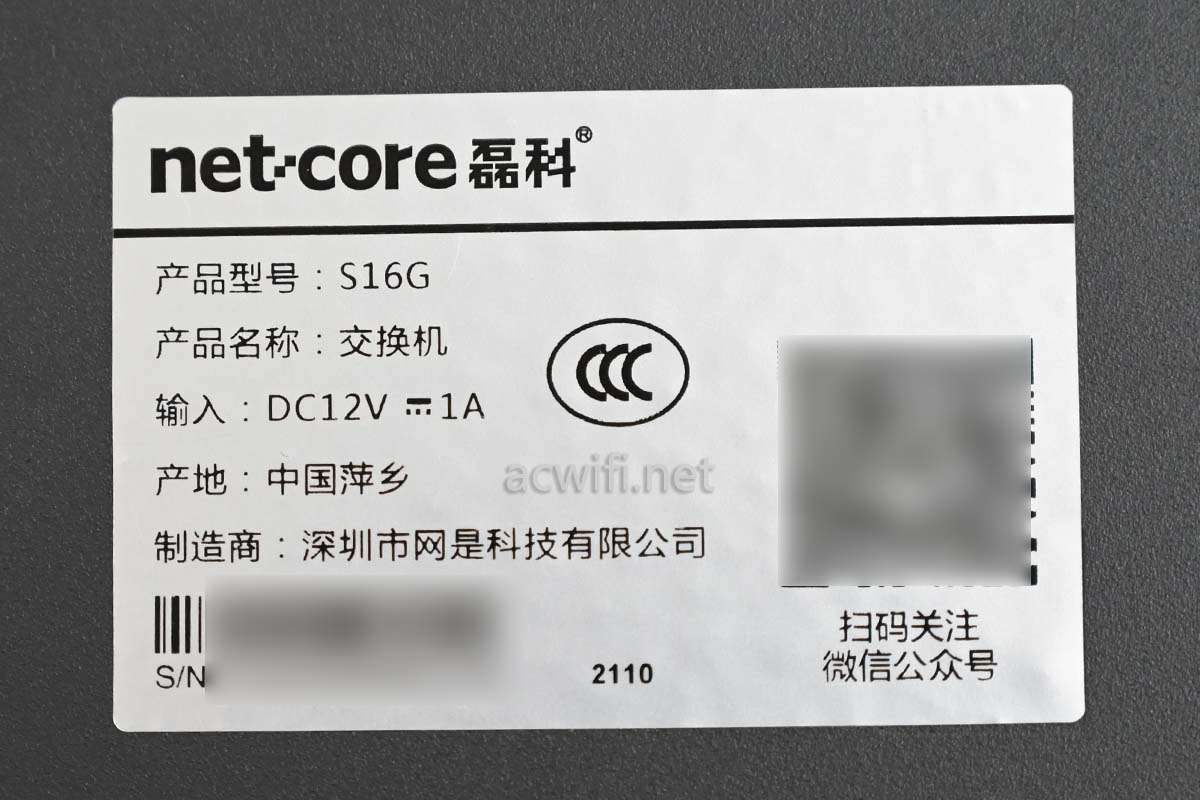

底部的标签内容：

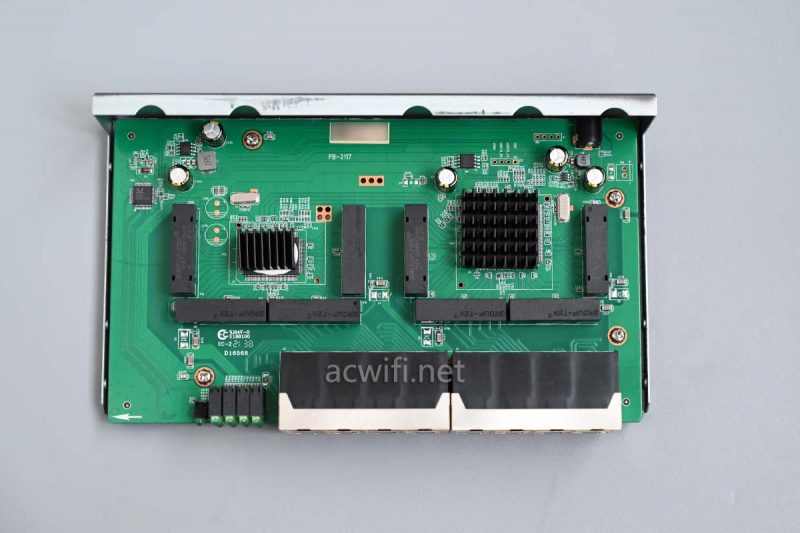

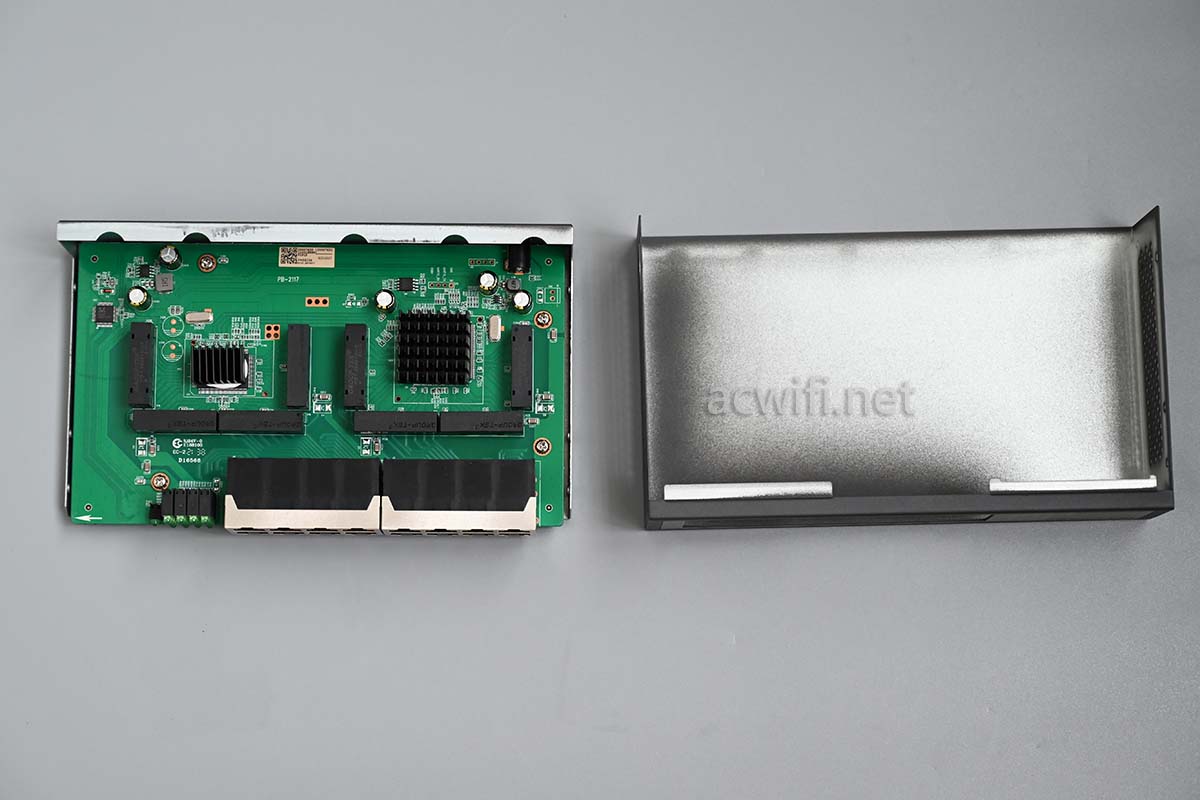

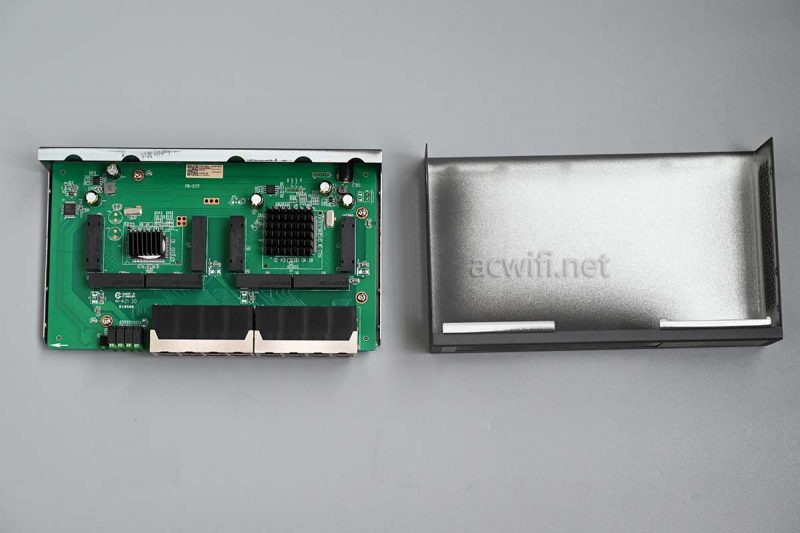

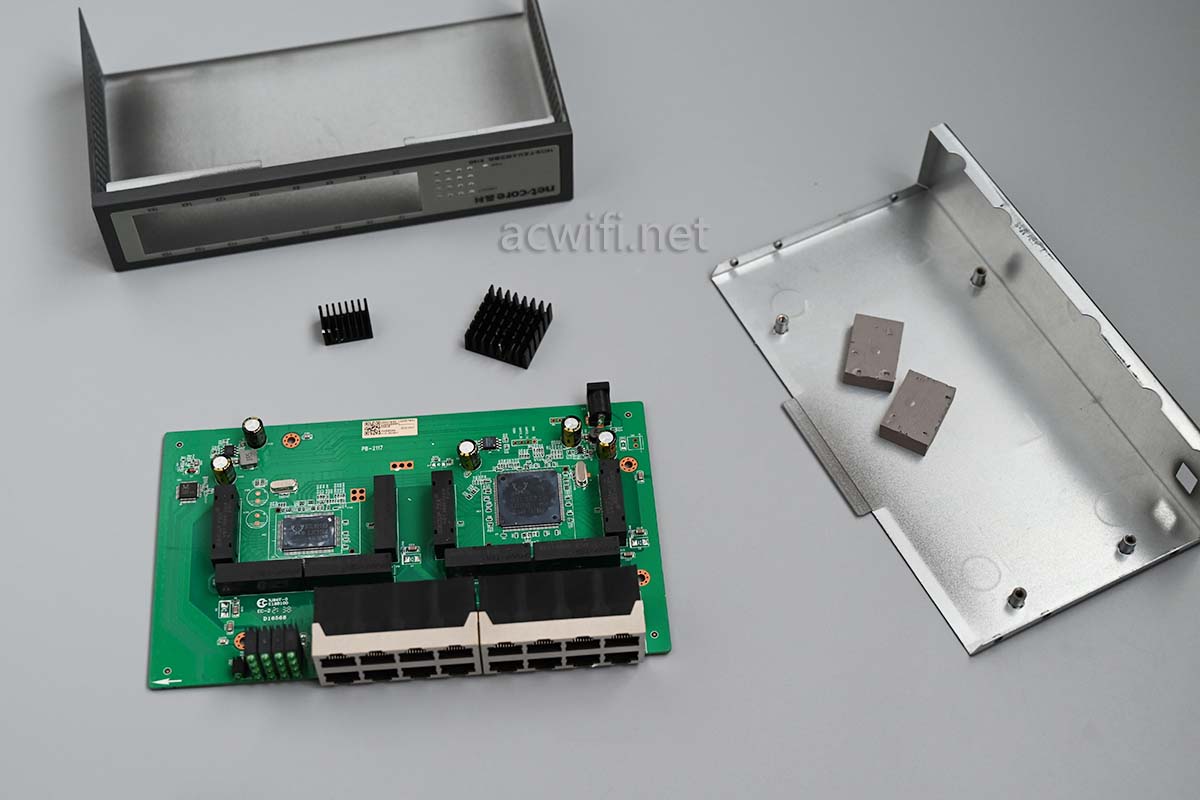

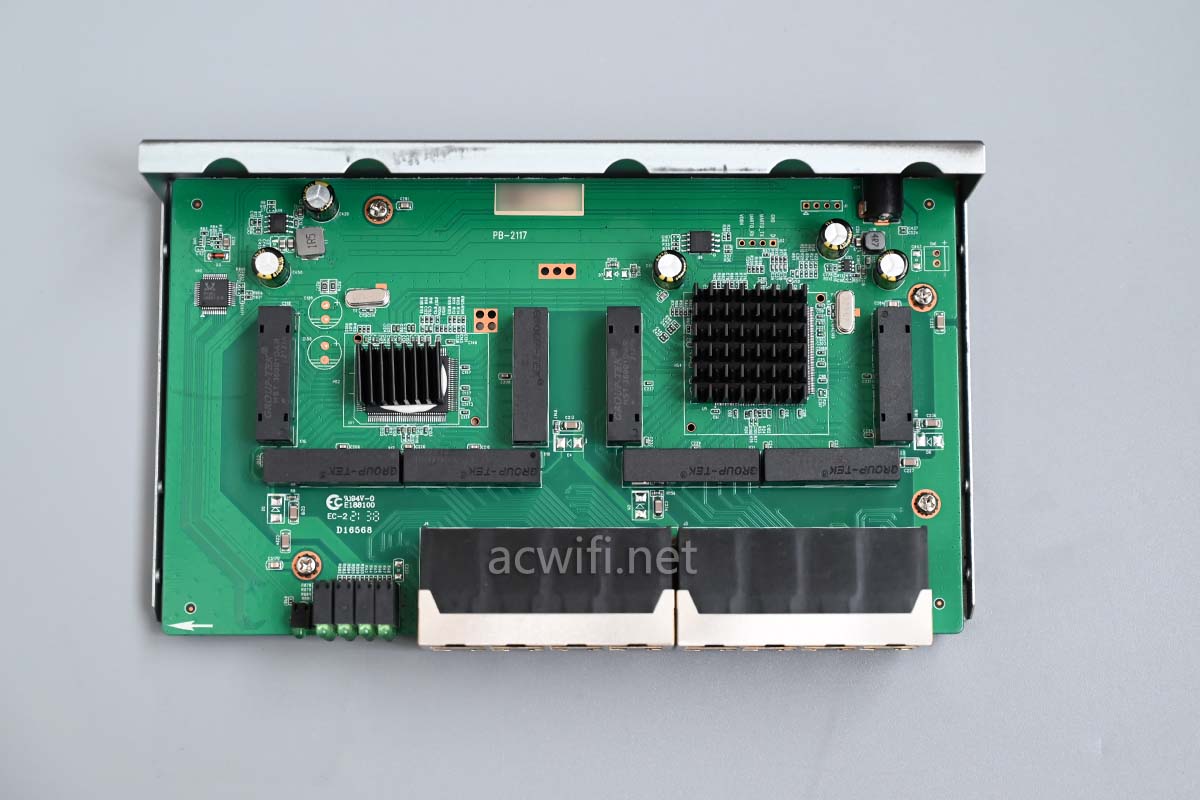

拆开铁壳：

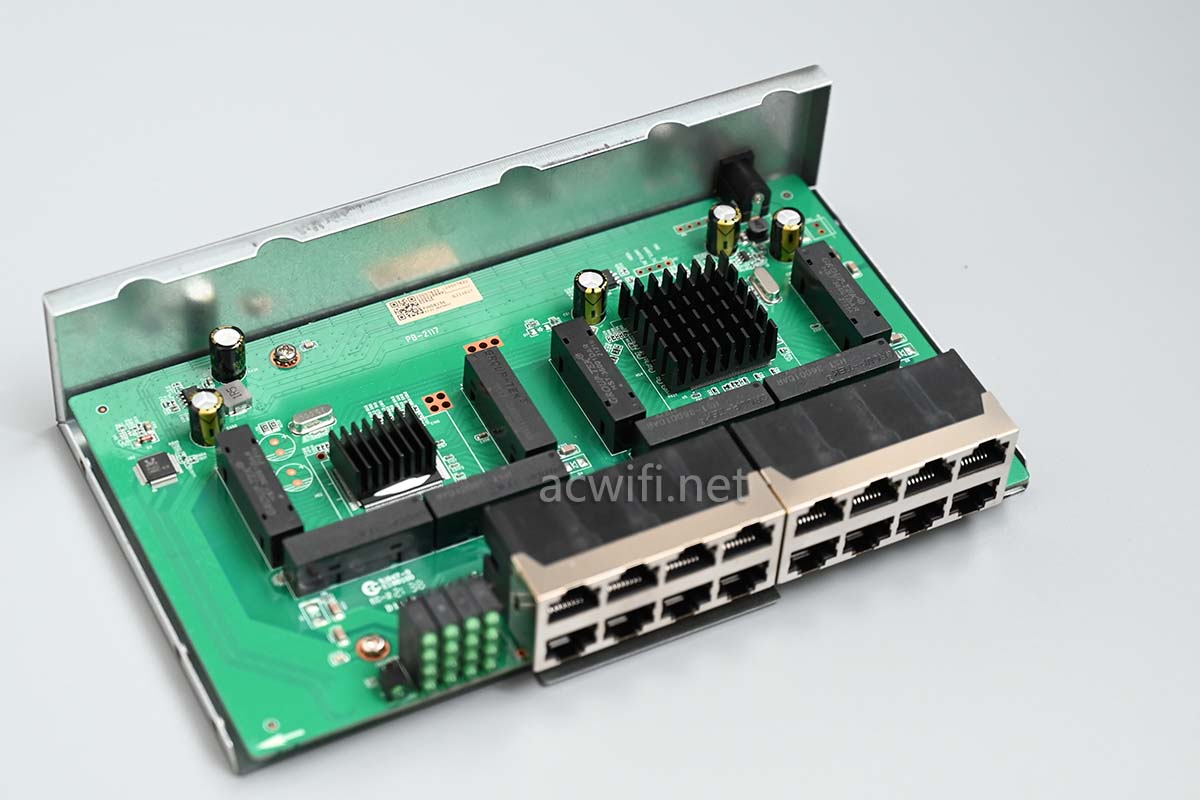

我以为两颗一样的芯片。现在很明显看见有一大一小的散热器：

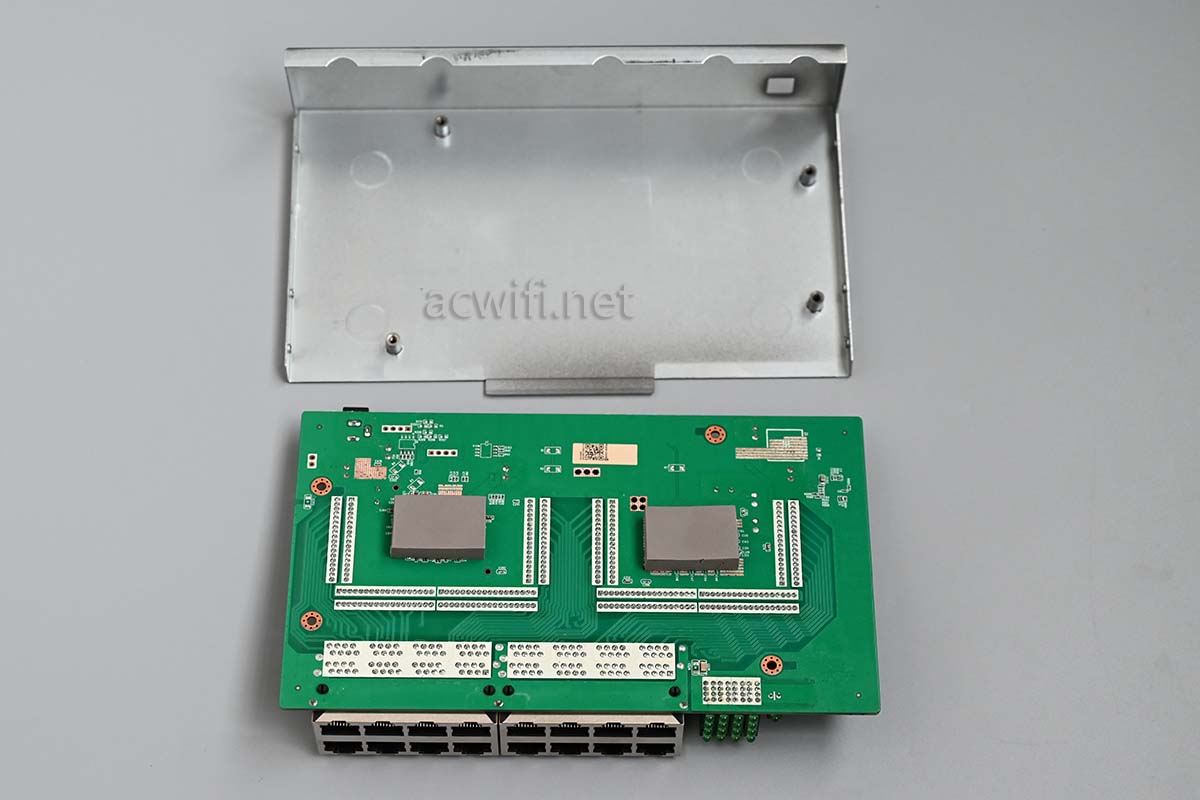

拆出主板并翻过背面看：

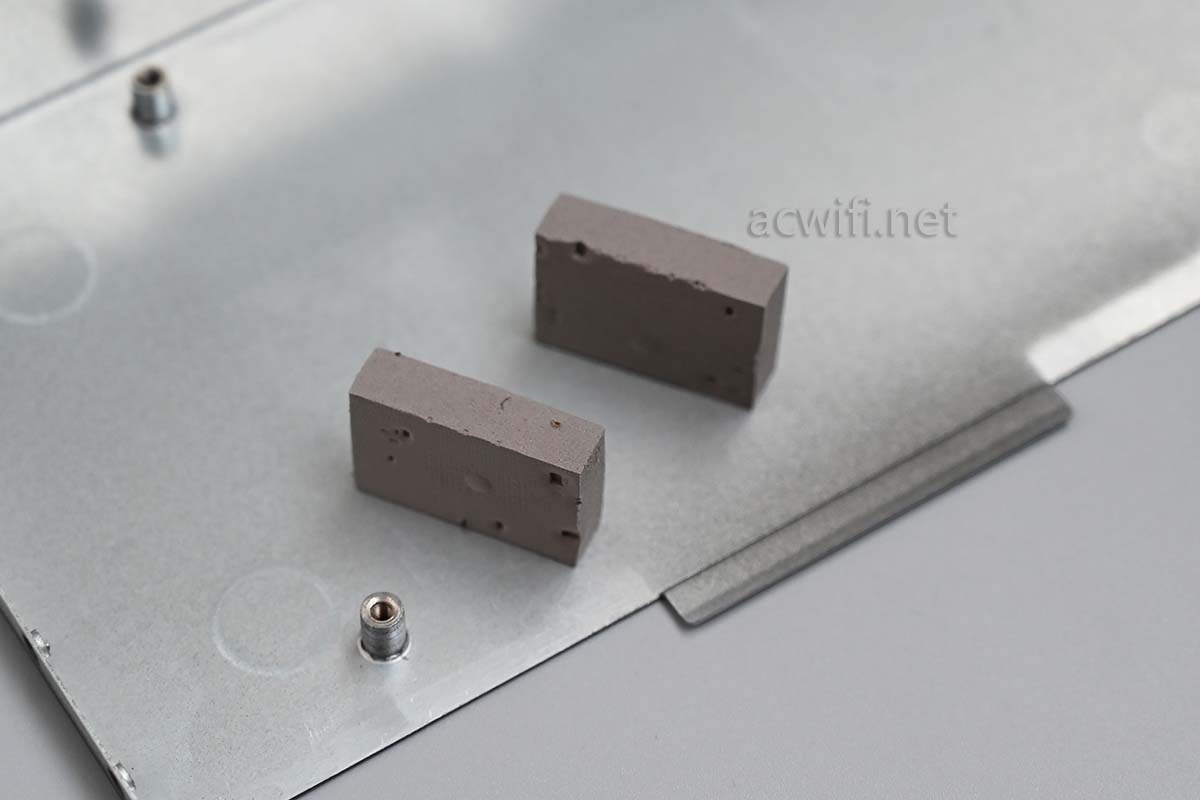

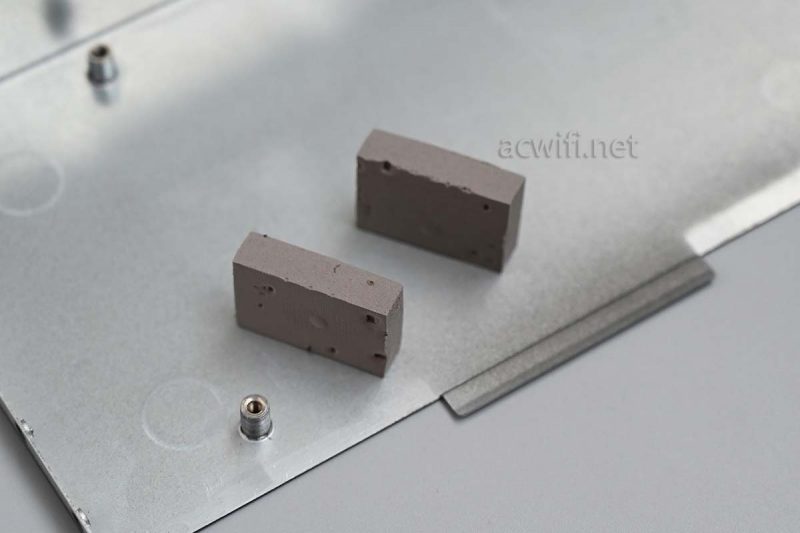

有两片很厚的导热硅脂垫片：

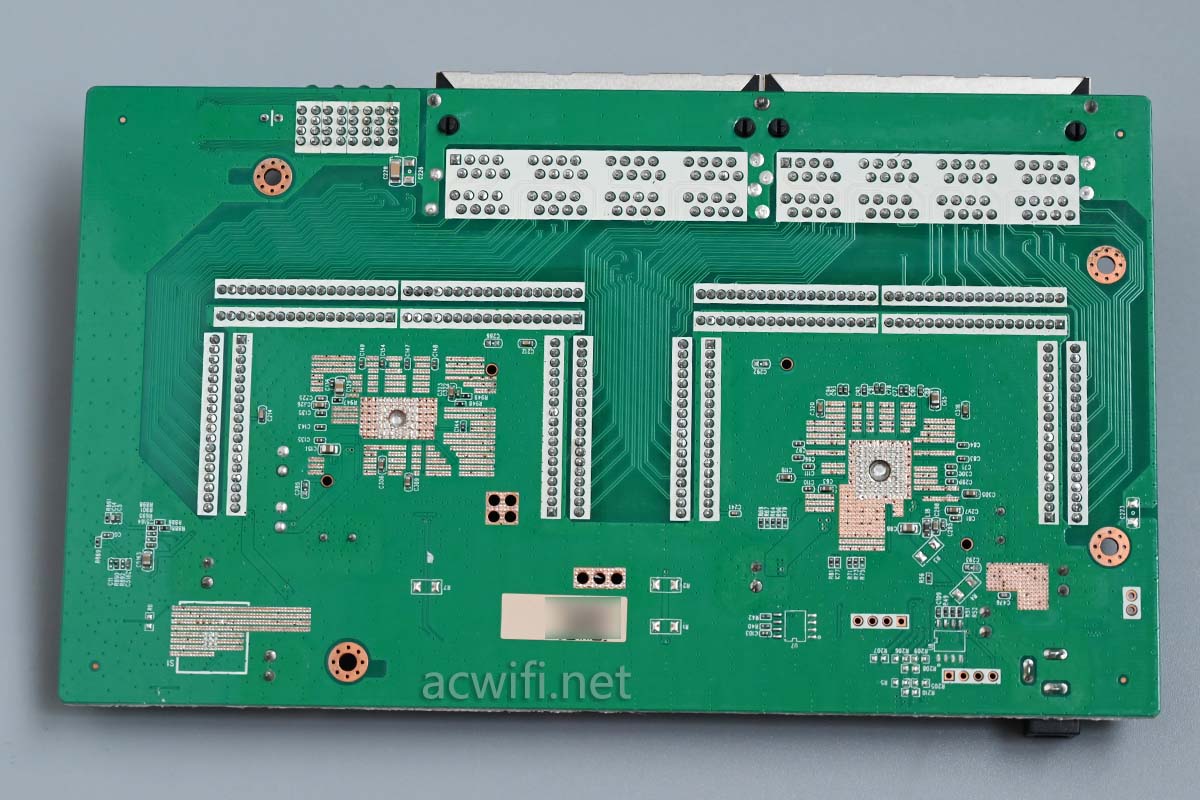

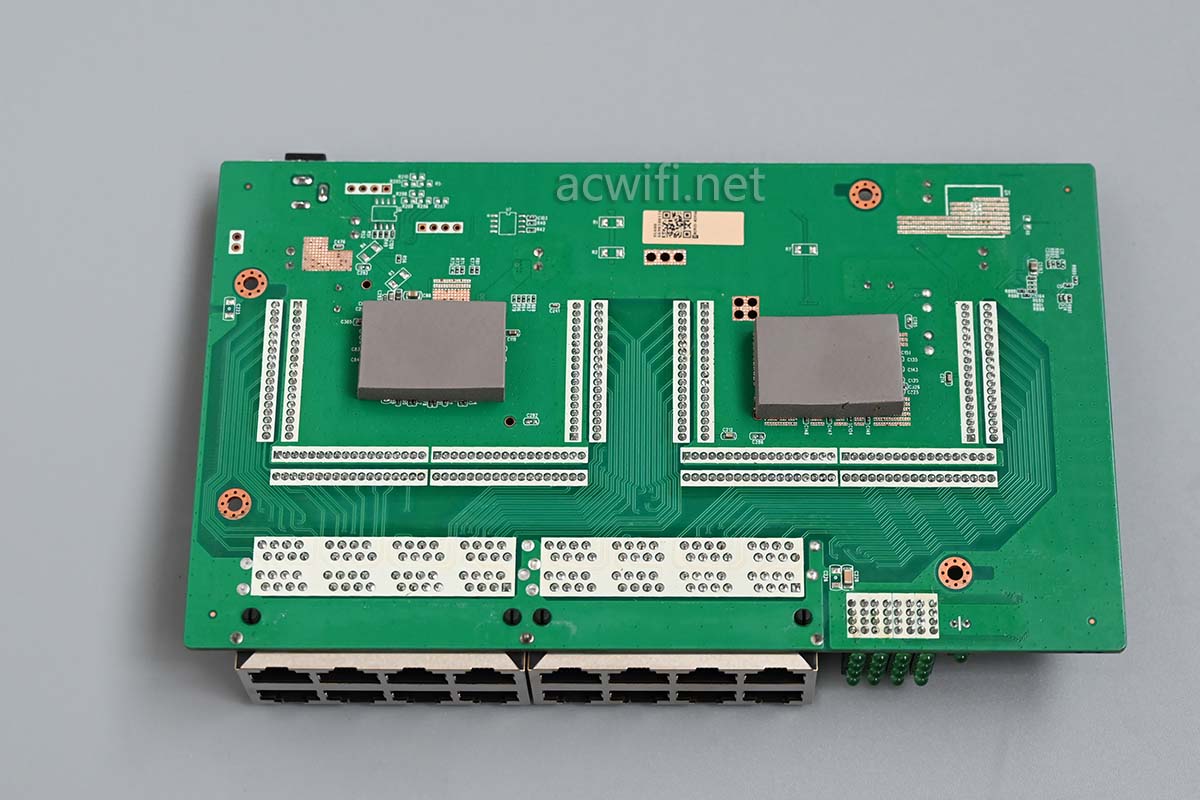

主板背面是这样子：

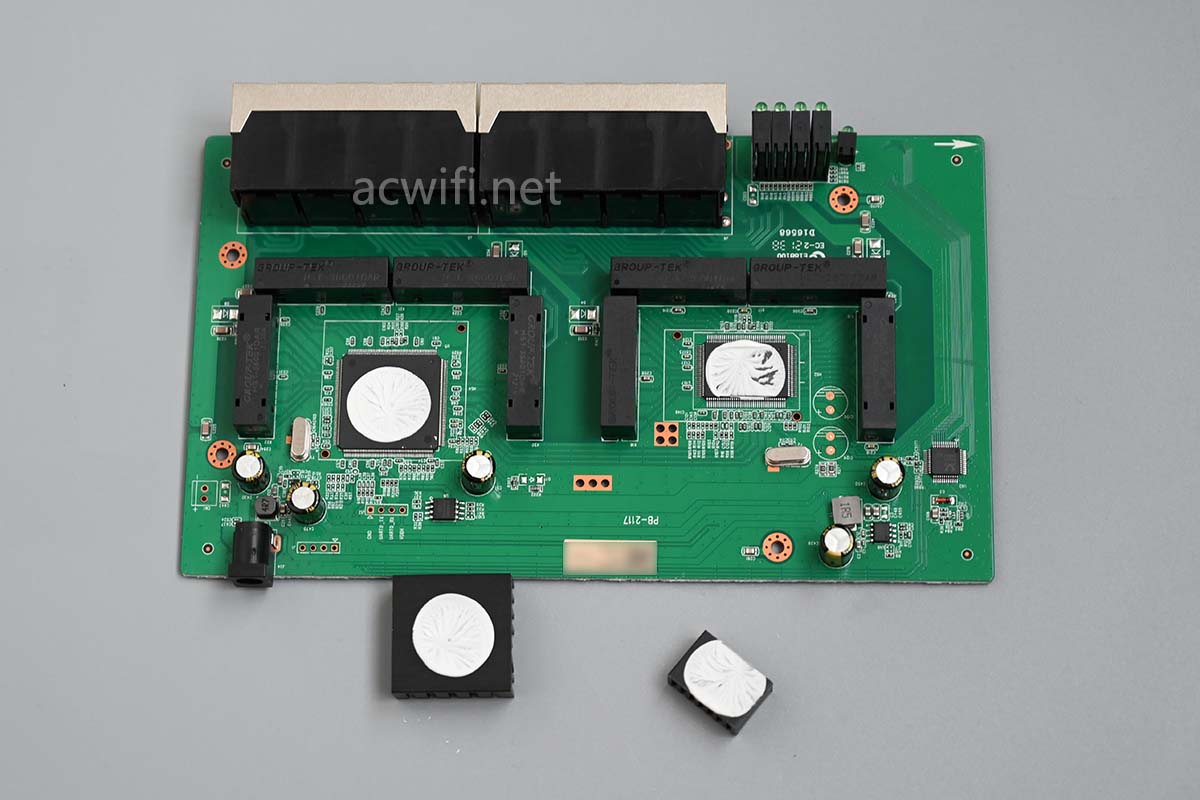

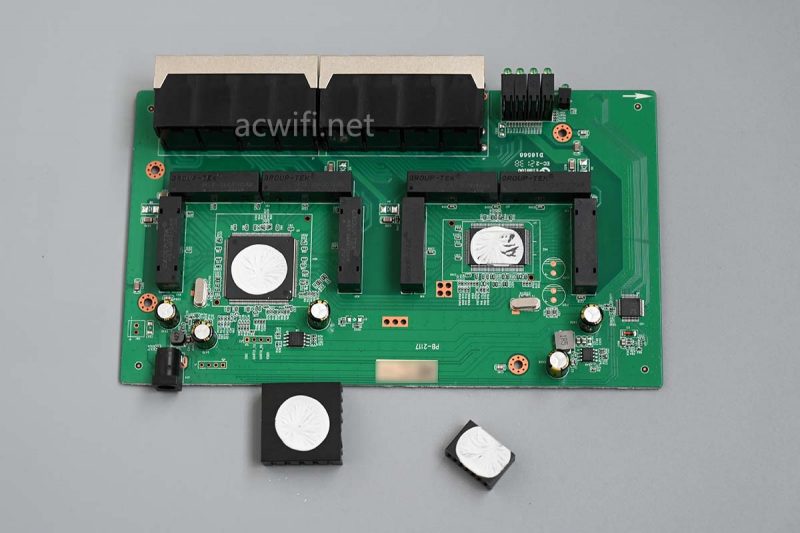

翻过来主板正面，两片散热用了带胶水的硅脂，所以先加热，再用力拧下来，没事的，最多虚焊而已。

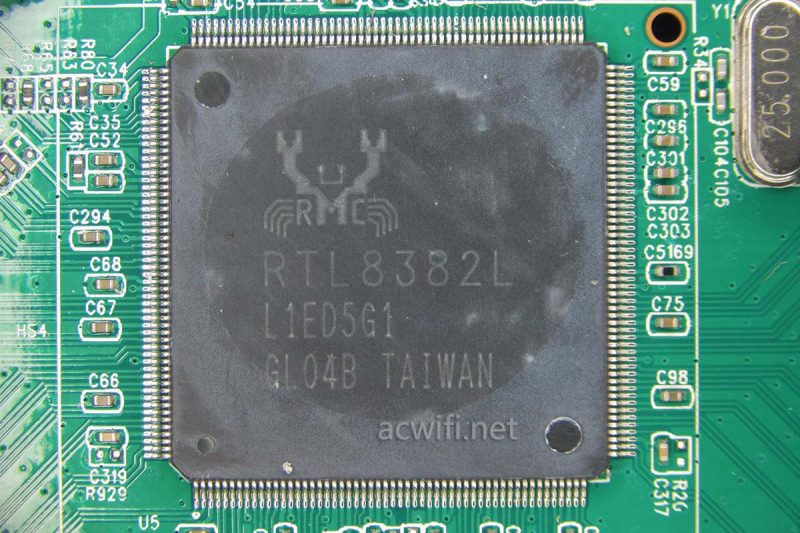

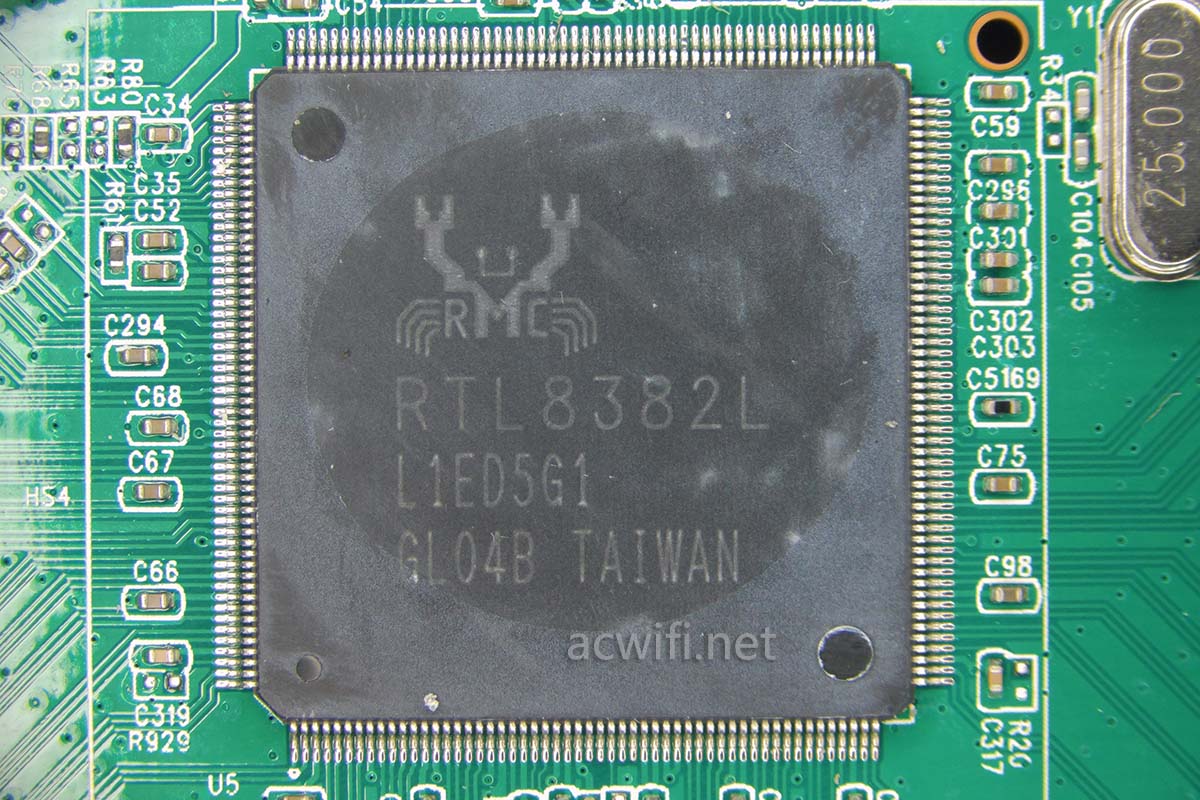

先看最大的那颗芯片，型号是RTL8382L：

网上查了一下资料：

RTL8382L-VB-CG
UN-MANAGED 26*10/100/1000M-PORT SWITCH CONTROLLER
General Description
The RTL8382L-VB-CG is a new generation Gigabit switches supporting Energy Efficient Ethernet (EEE).It is a 26-port 10/100/1000M switch controller which has an 8-port 10/100/1000M Ethernet PHY embedded.

The RTL8382L-VB supports four pairs of serially connected QSGMII interface ports to connect to two Octal Gigabit PHYs (RTL8218B).

Features
Provides 26-port Gigabit wire speed forwarding capability
Embedded 8-port 10/100/1000M Ethernet PHY
Supports 4-pairs of QSGMII to connect to external 8-port 10/100/1000M Ethernet PHYs
Supports 2 pairs of SGMII/1000Base-X
Applications
Unmanaged 24 1000Base-T + 2 1000Base-X

RTL8382L-VB-CG是支持节能以太网（EEE）的新一代千兆交换机。

它是一个26端口的10/100/1000M交换机控制器，有一个8端口10/100/1000M以太网物理嵌入。

RTL8382L-VB-CG是通过LQFP-216电子板封装中的55nm CMOS工艺提供的。它支持SPI闪存

简单来说RTL8382L就是交换机控制器芯片，集成了8个千兆PHY。

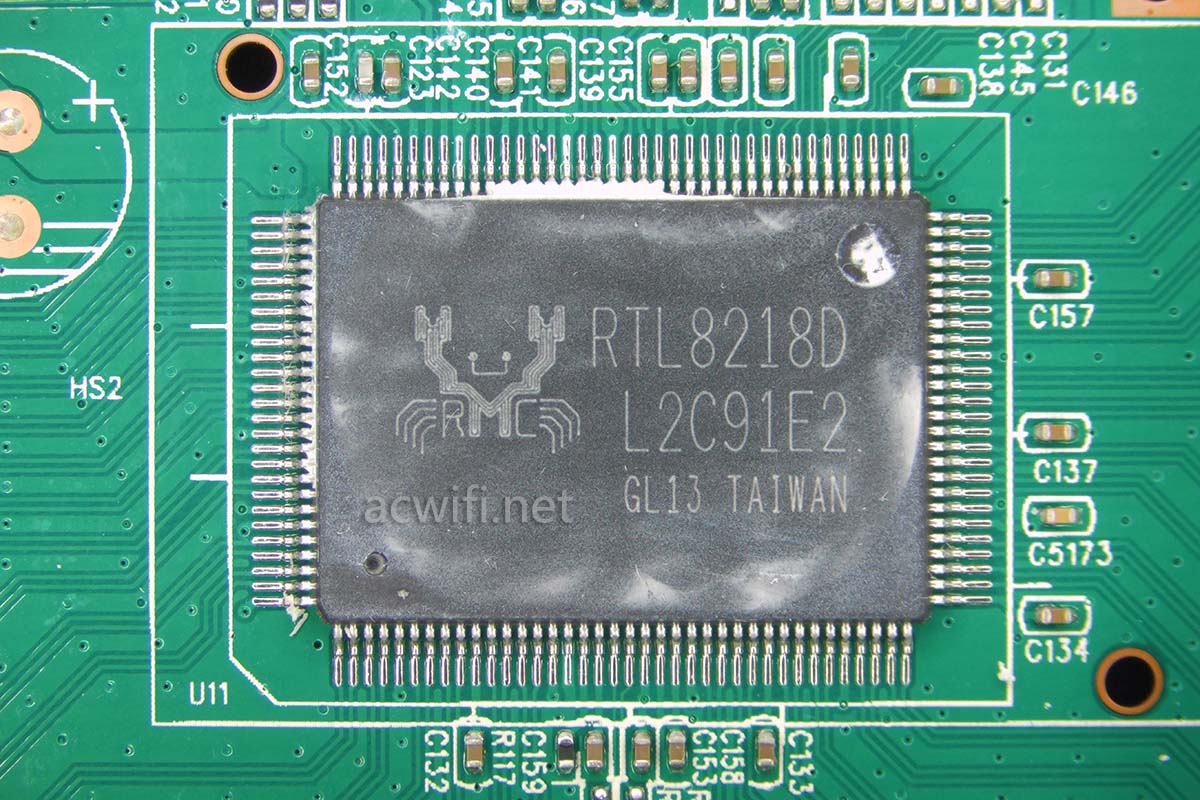

另一颗较小的芯片，型号是RTL8218D：

RTL8128D是8口千兆PHY芯片。

这台磊科S16G一共16个千兆网口，主控RTL8382L只有8个PHY，所以需要接个RTL8218D来补充另外8个PHY。

这两颗芯片之间估计用了两组QSGMII（5Gbps）连接，所以呢，这台没有瓶颈的，背板带宽可以有32Gbps。

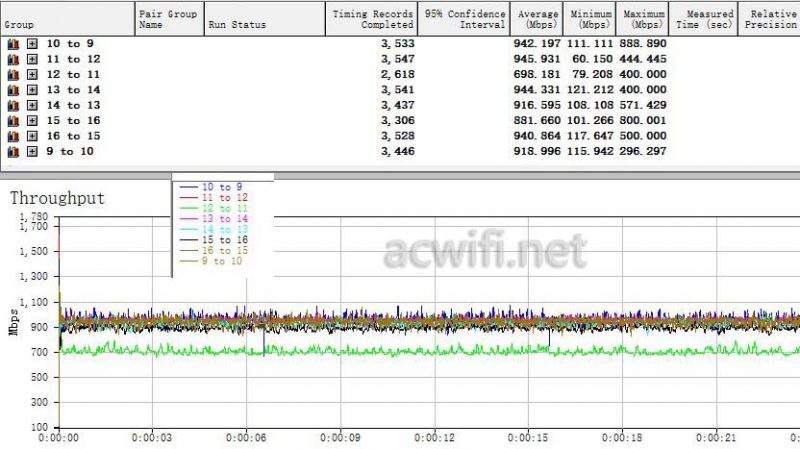

因为我想省时，没有测试16个口，只测了8个千兆网口的双向并发速度：

有一个口单向698Mbps，不知何事。

有空再补充16个千兆口的双向传输总速度吧。

其实我开3台电脑就足够插满16千兆口了，就是不想找出16根网线而已。

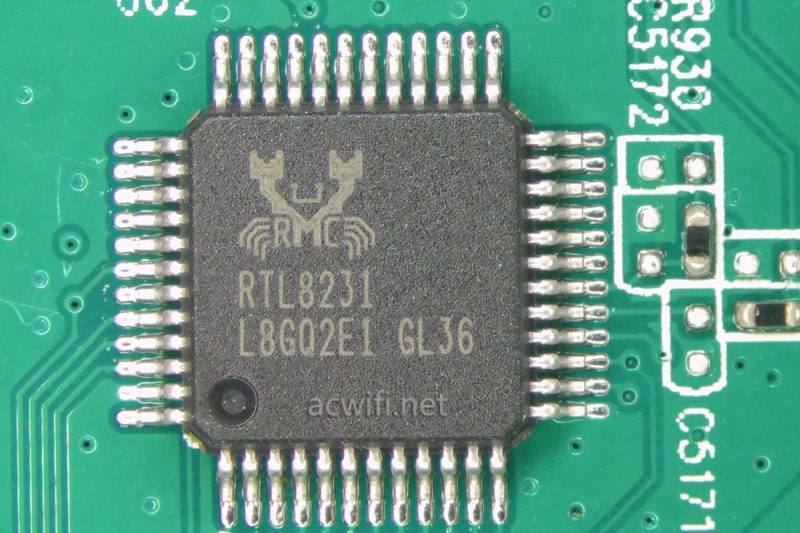

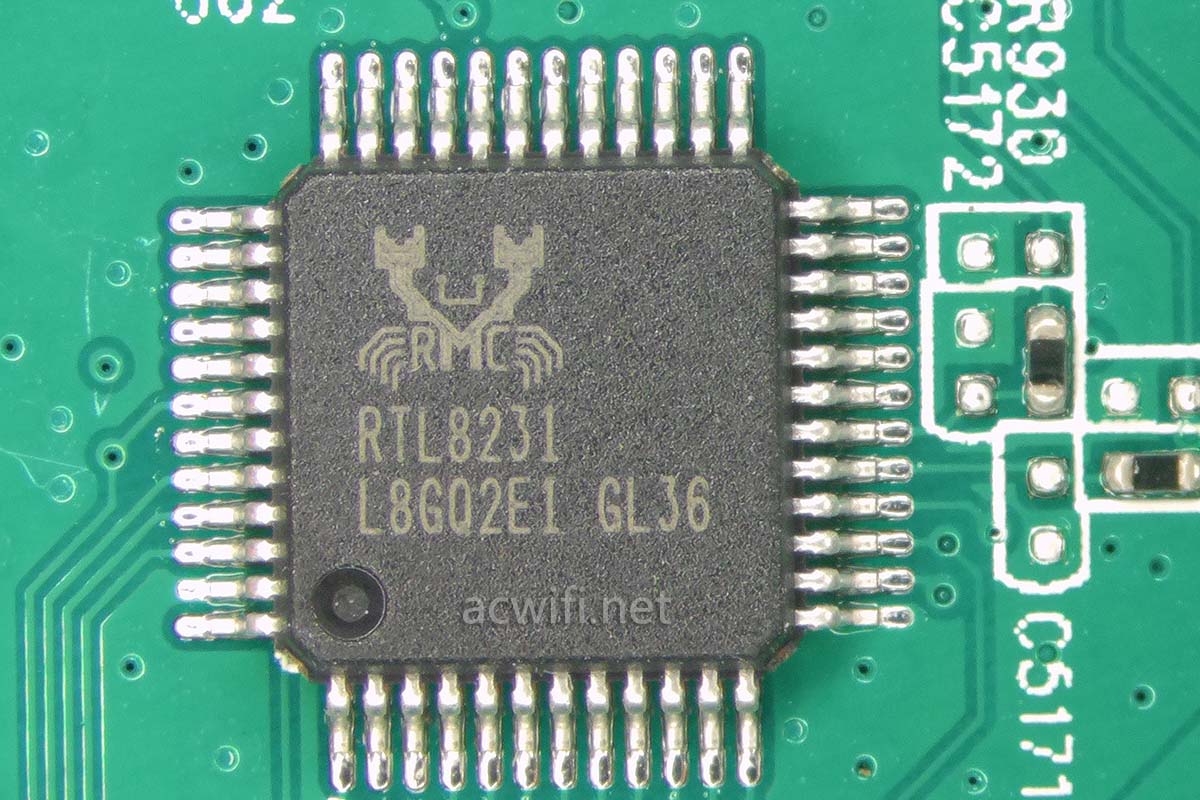

还有一颗小螃蟹芯片，型号是RTL8231，就是控制网口指示灯状态的芯片。

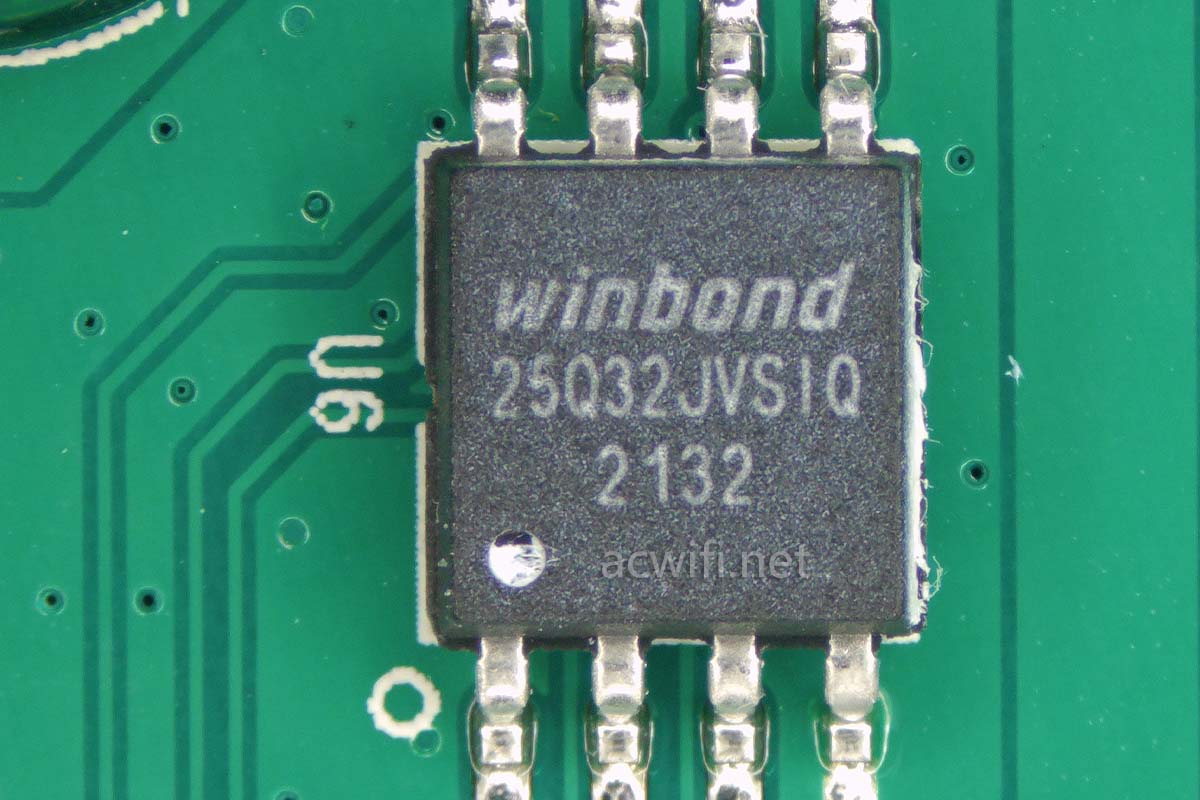

SPI闪存芯片，型号是W25Q32JVSIQ，容量4MB。用作网络寄存器用的吧？

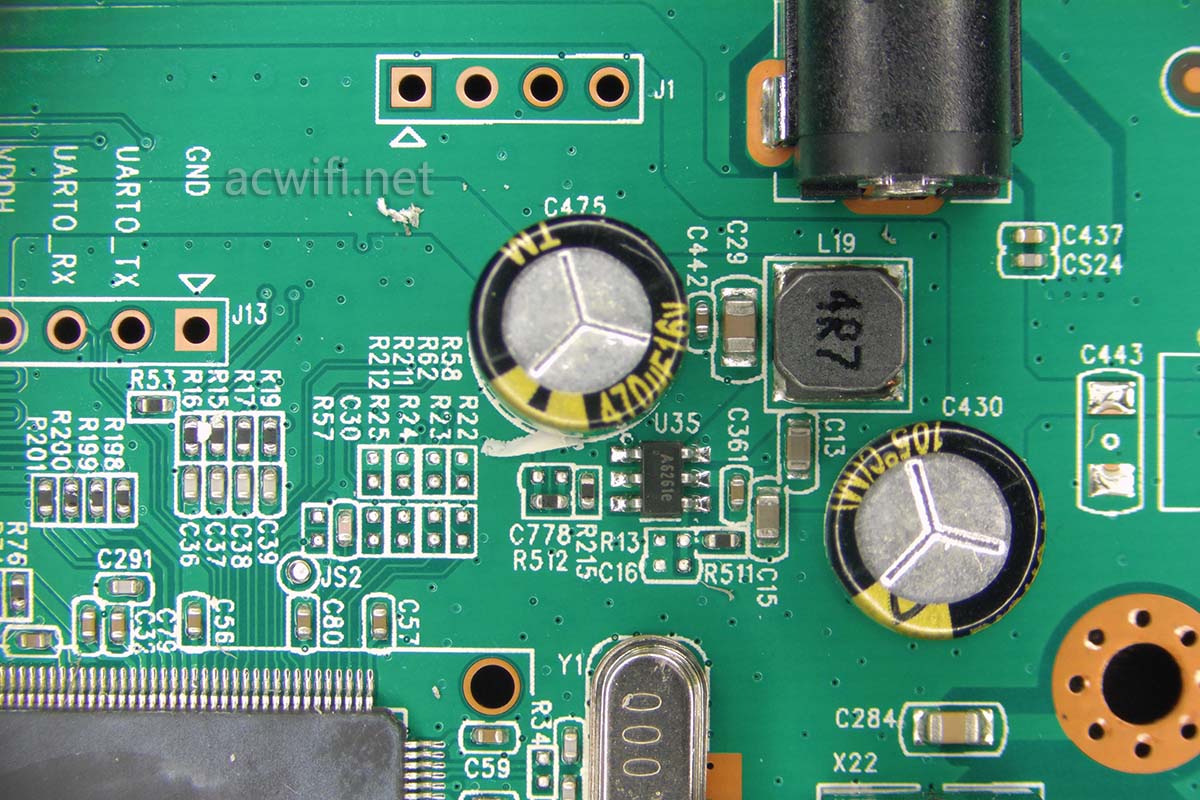

DC电源输入电路：

至此拆完了。

散热器涂上含胶水的硅脂后粘回去，用风扇吹一会，干透后装回。开机，还能用。

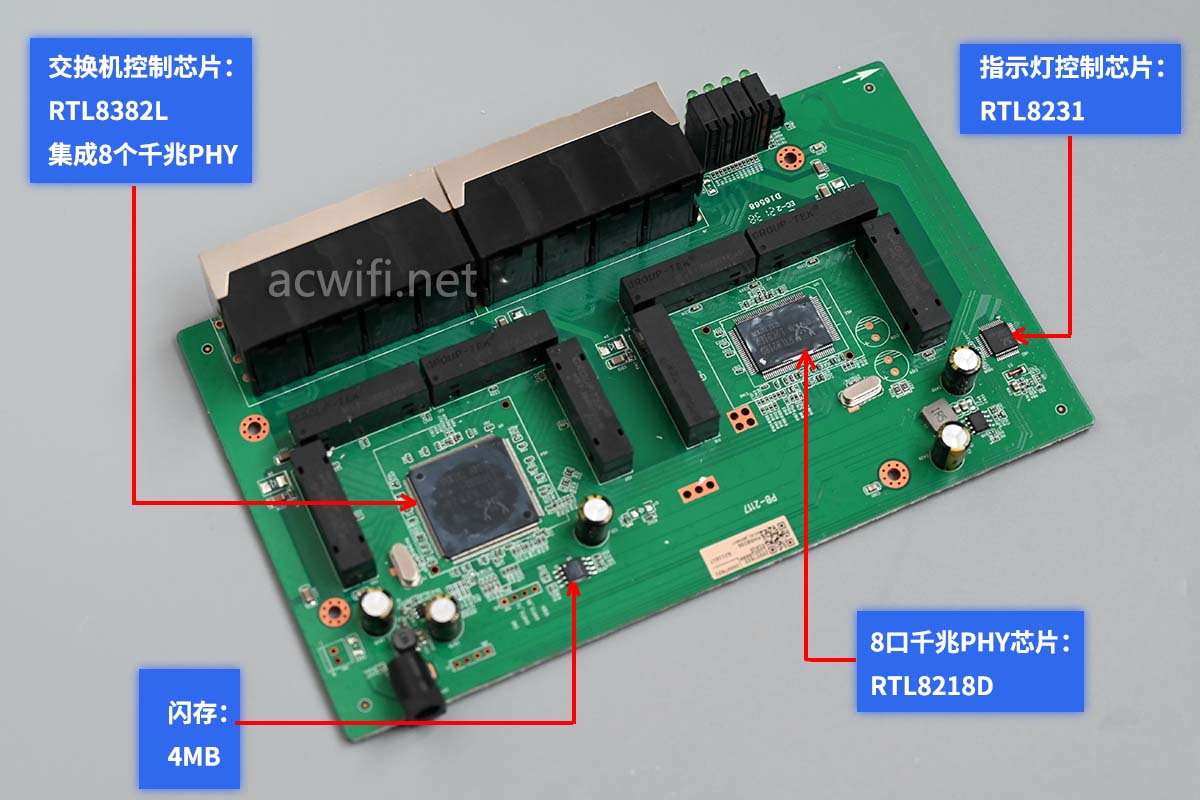

各芯片型号汇总图如下：

傻瓜式的千兆交换机，发热量低。可以用电工胶布解决所有网口指示灯的光污染问题。

因需选择呀，有刚性需求就买吧。

DC供电的体积小的16口千兆交换机也没多少。

DC供电的交换机，不方便接屏蔽网线，没有接地。不知是否能把地线直接拧在铁壳上。
