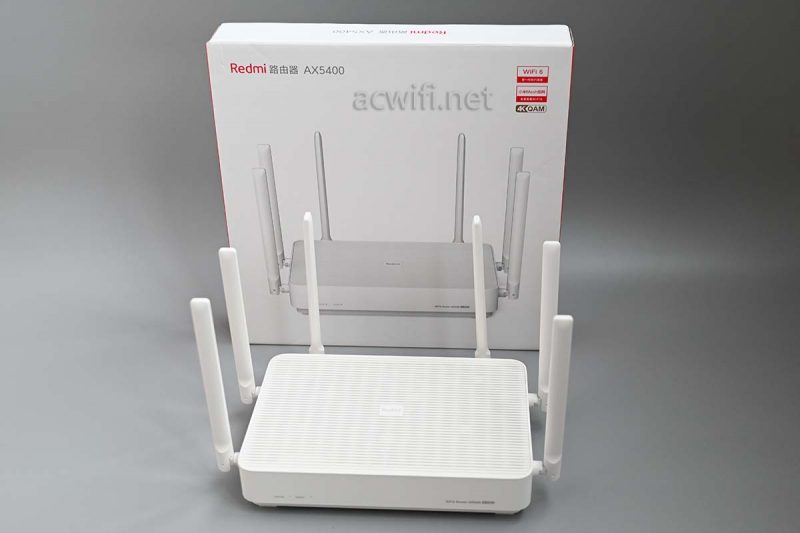

红米AX5400千兆版(以下简称红米AX5400),我说它是千兆版,是为了方便与另一款带2.5G网口的电竞版区分。小米红米都不喜欢把具体型号用在商品标题上,而直接用无线规格做标题 ,所以有时会有点混乱。

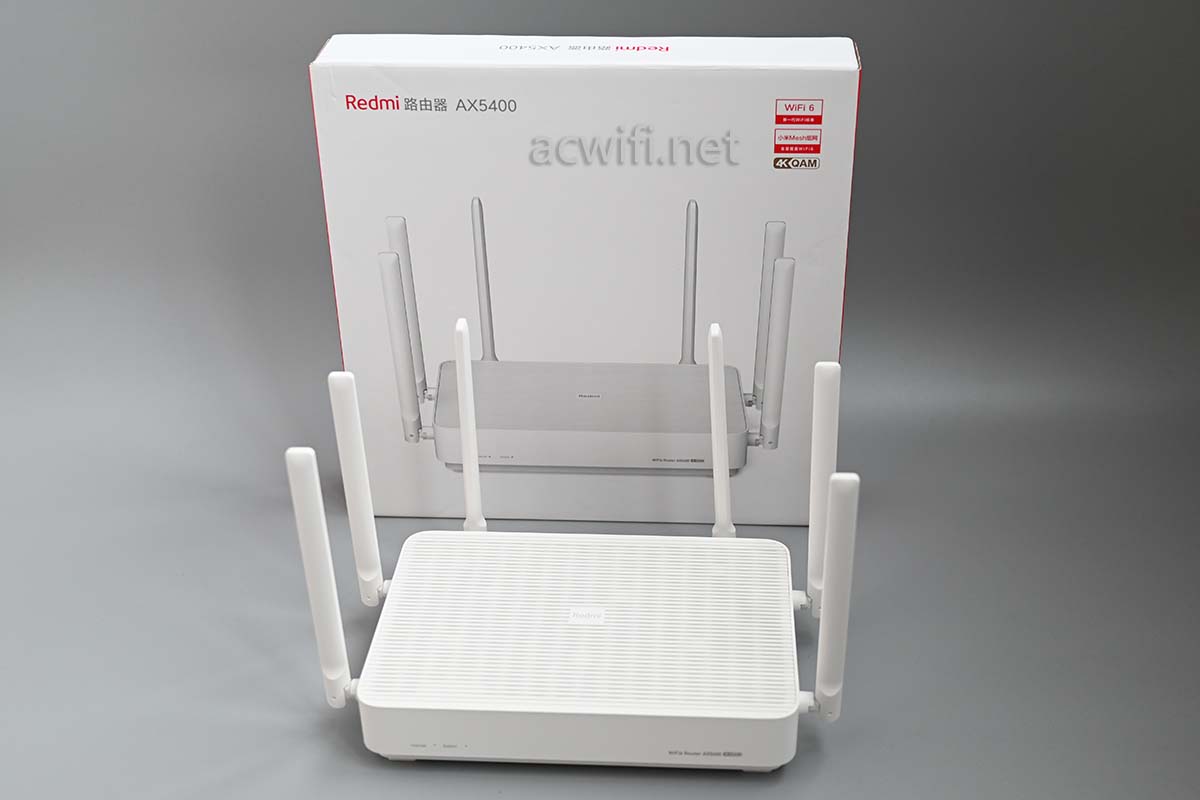

它的外壳跟红米AX6一样的,也是外置6根天线,因为都是6条空间流嘛。外壳和天线都是100%适用。
小米公司那么有钱,都不舍得针对每款型号做不同的外壳。
今天下雨,光线不足,再加上双腿膝关节痛,会不会联想到是风湿。。。。不是。跑步弄伤的!人家做运动得到了健康,我做运动得到了关节磨损!
不行,我先擦一下药酒再弄。

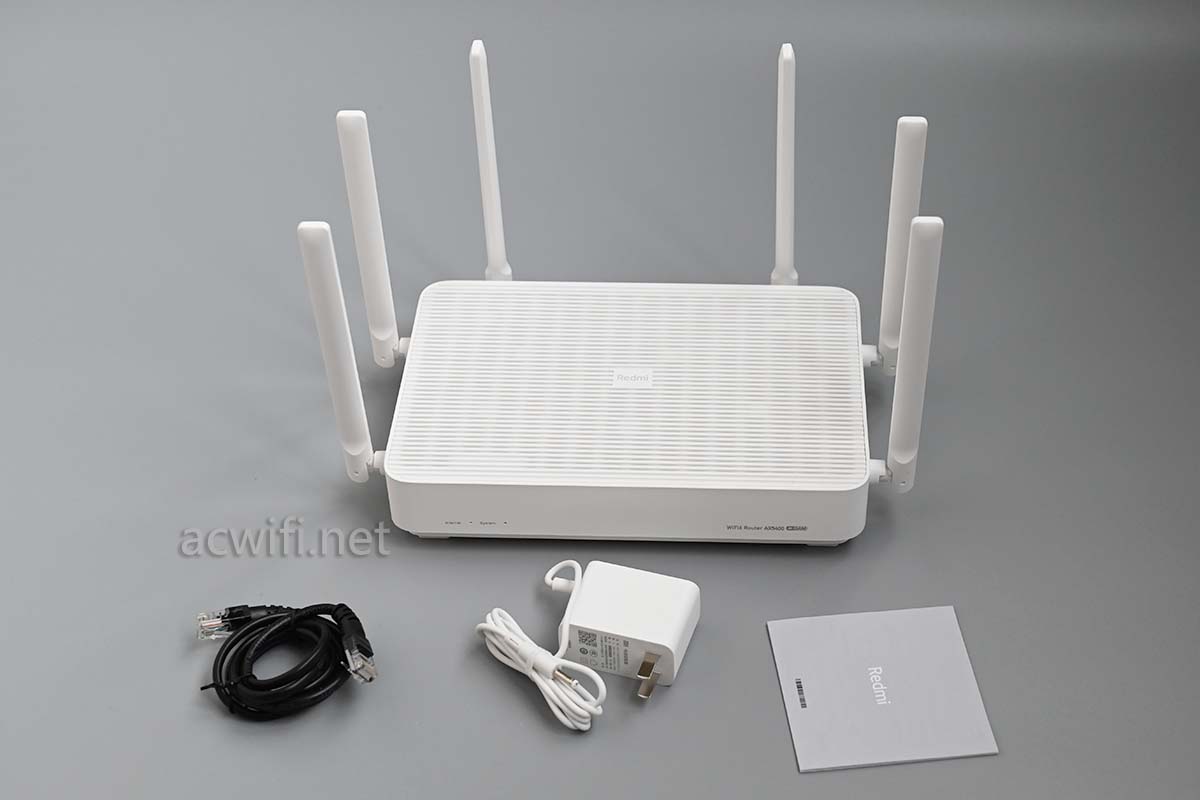

配件:

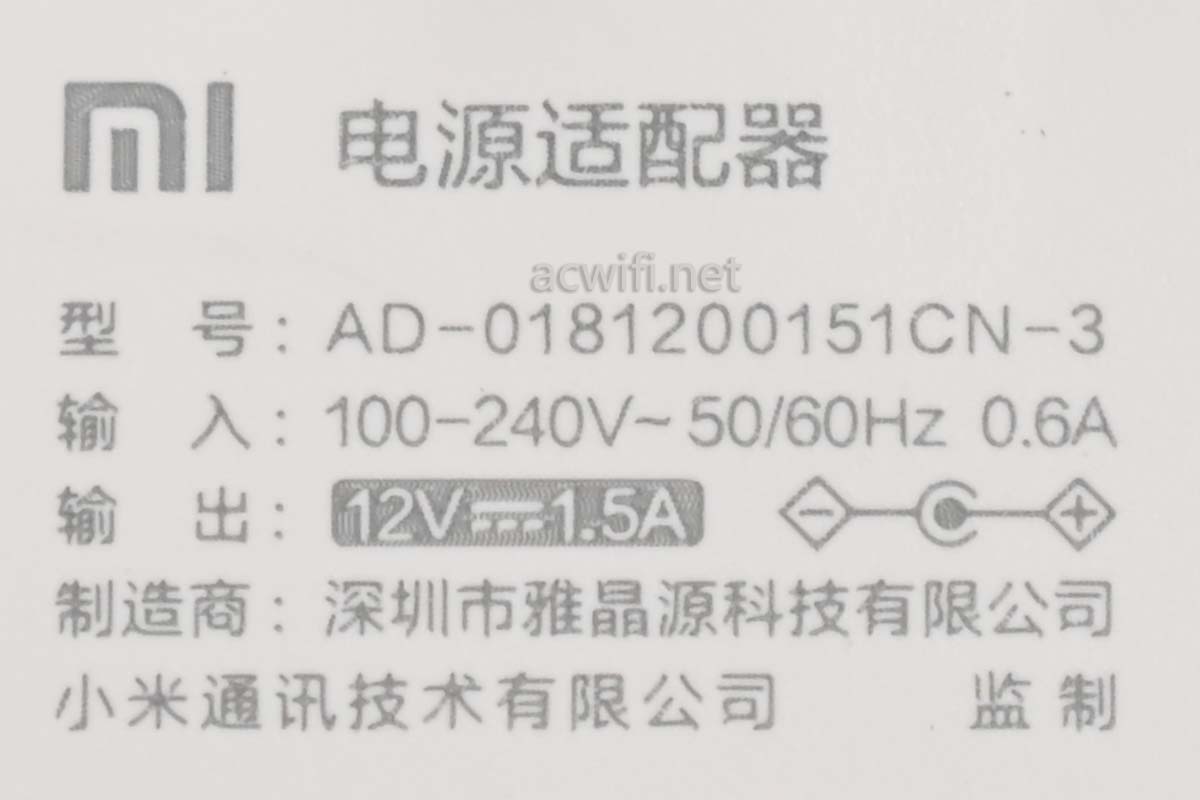

电源输入规格12V/1.5A,实测联网后的待机功率正好8W, 18W的电源够用不? 实测5G高速传输时功率是12W,够用的。

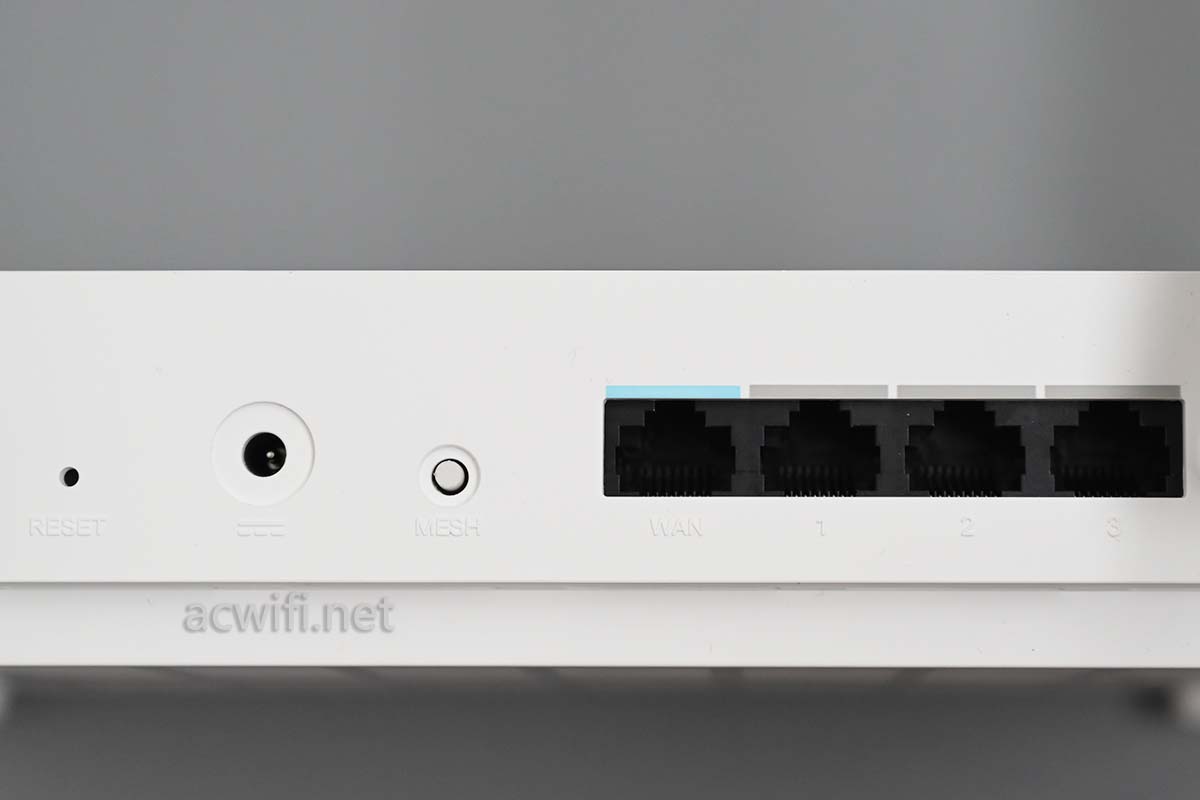

四个全千兆网口,WAN口有一抹蓝色做标记,不支持盲插。不支持双WAN不支持LAN口聚合,这些功能电竞版都支持。

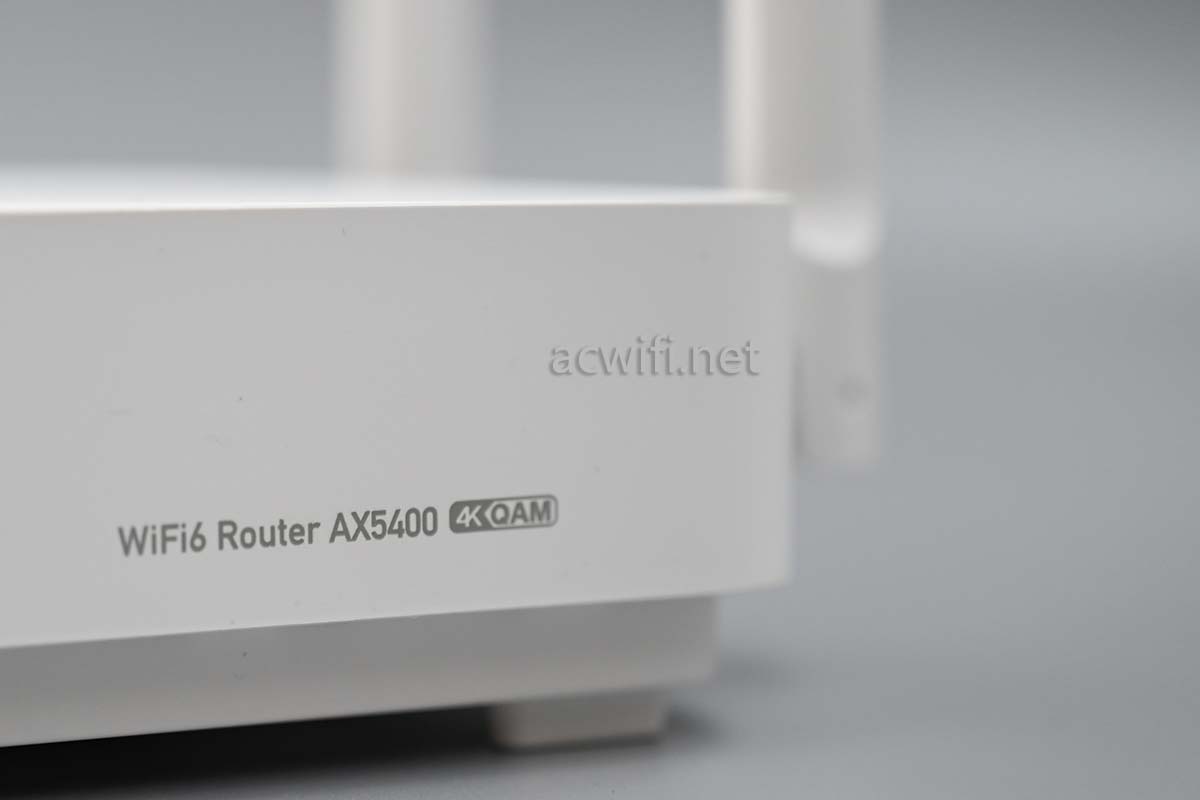

机身前脸有个”4K-QAM“字样,支持4096-QAM,所以小米11连接它的5G最高速率是2882Mbps。

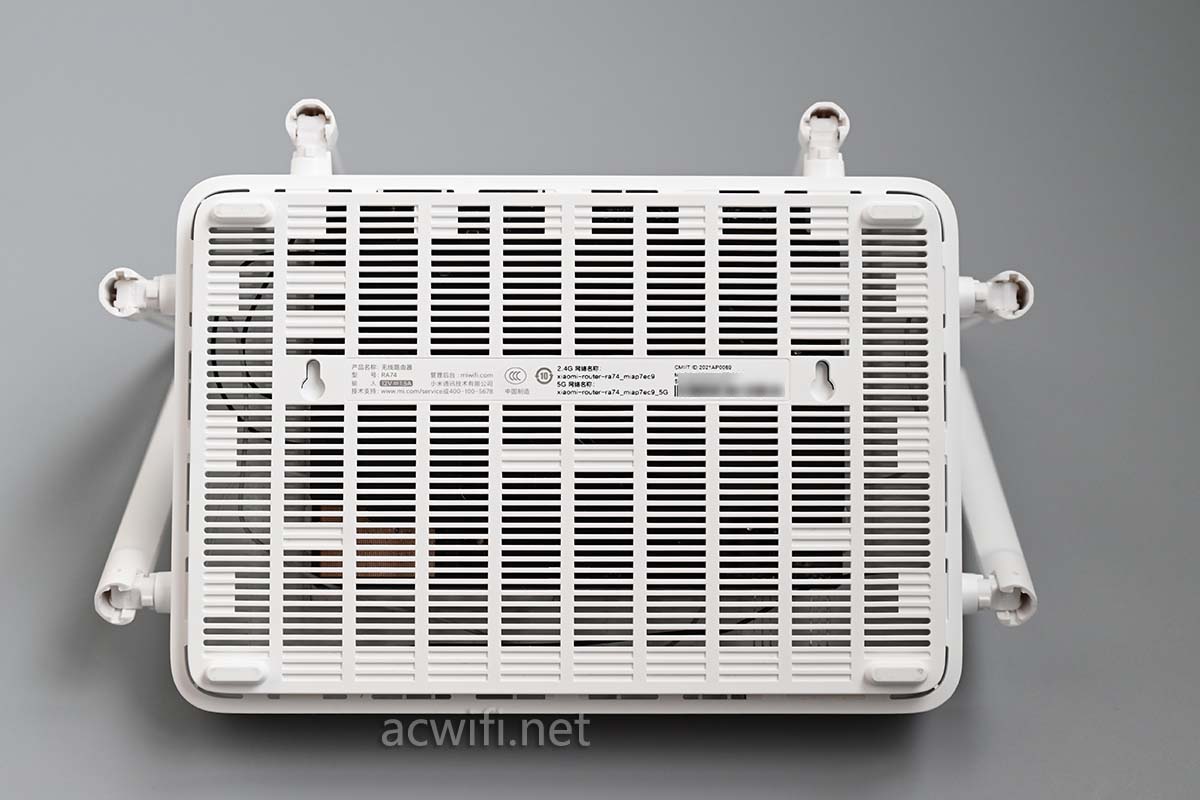

机身底部有好多散热孔,当几年后的你的路由器烧掉了或坏掉了,不要扔这个壳子,可以拿它去捞金鱼,估计很好用。也可以放在厨房用作洗绿豆用,时常喜欢煲臭草绿豆沙糖水(也可放一片驰名世界的新会陈皮进去一起煲)的你肯定会喜欢它。好有远见的设计!

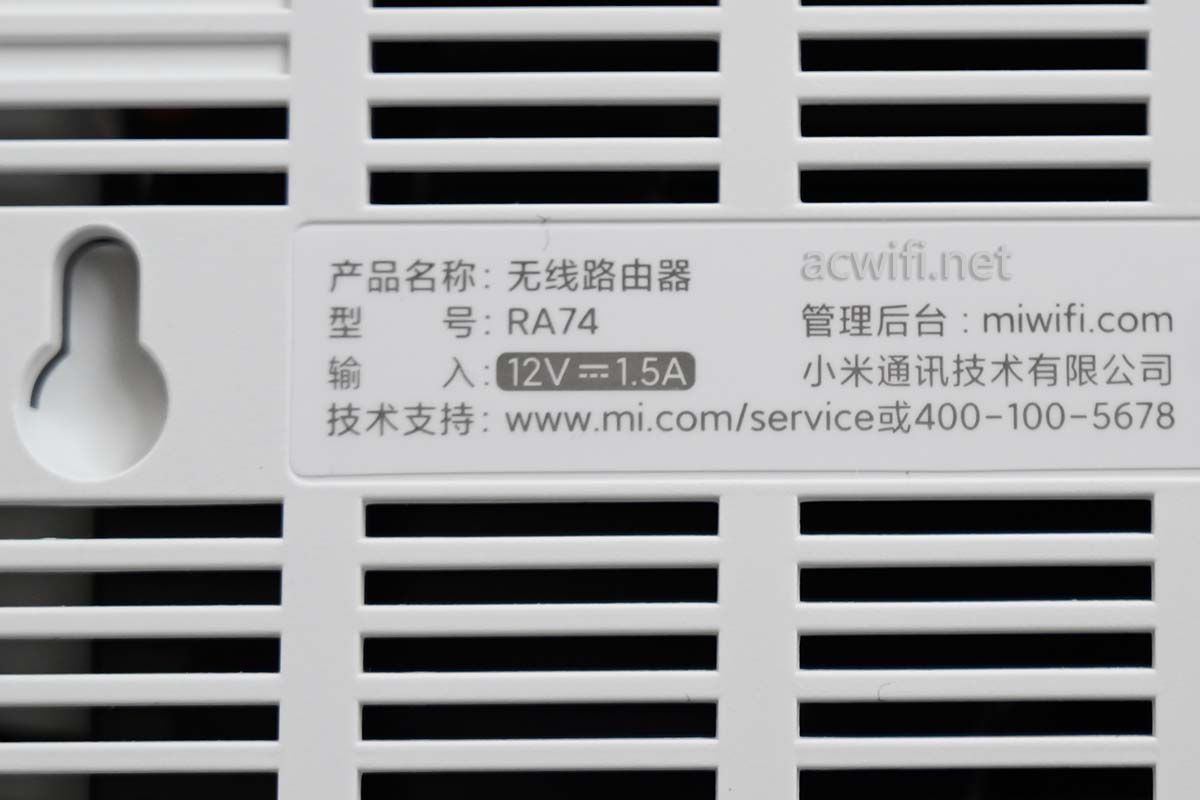

标签上显示的型号是RA74。曾经有人留言问我RA67这款路由器如何?我从来没记住这些型号,如果减去”RA“我还能理解是啥东西。RA67就是红米AX5!
撕开底部标签之后会有2颗螺丝,取出来之后就可以在顶部撬开:

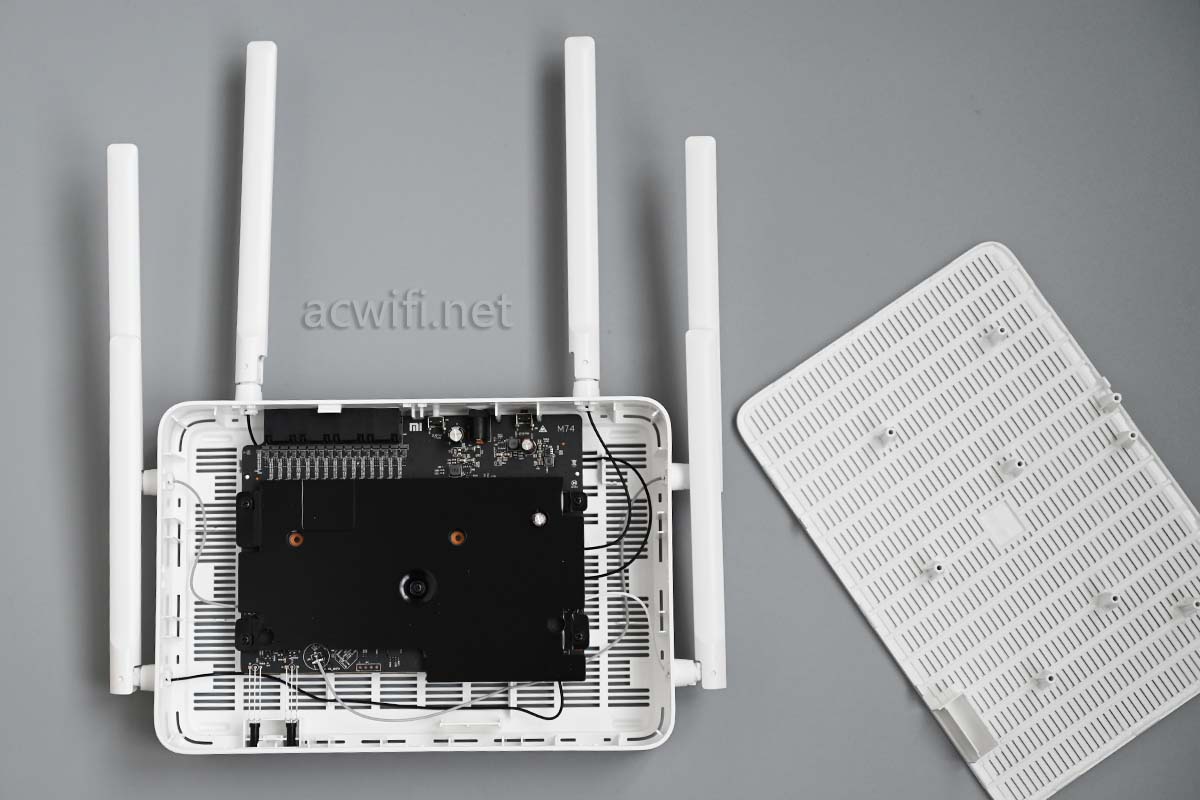

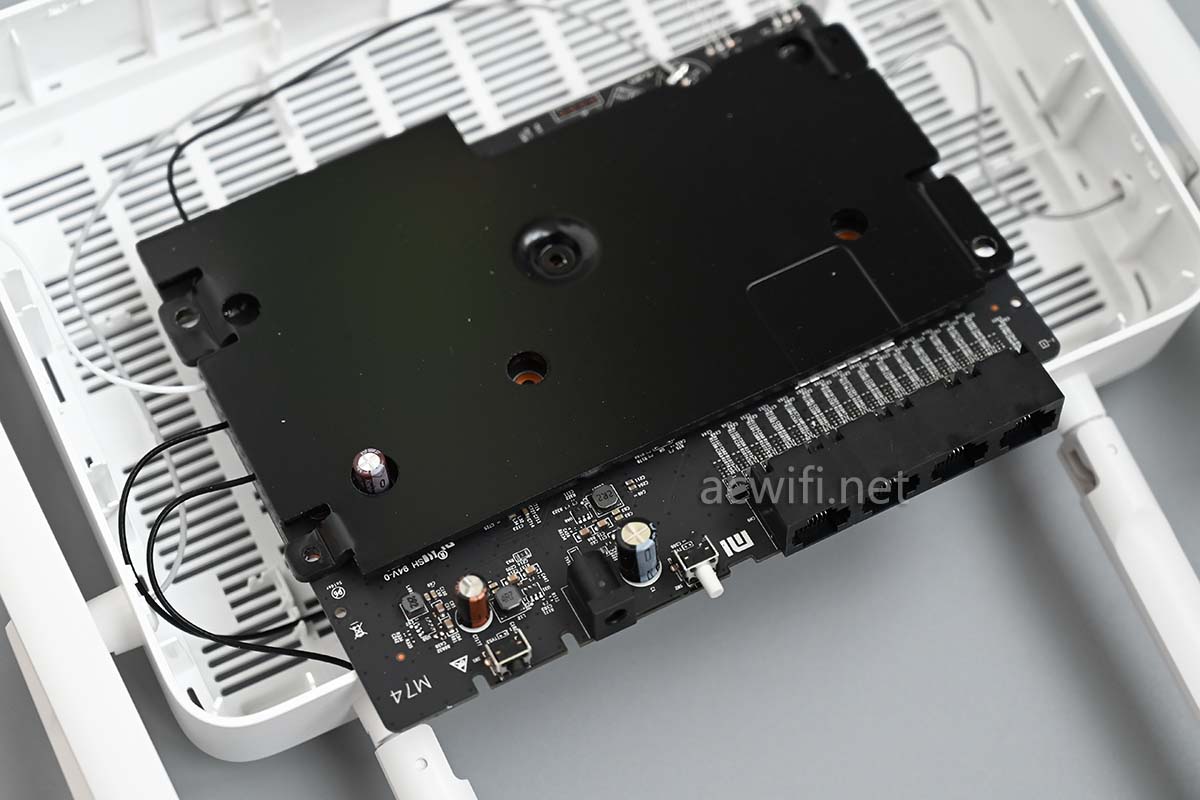

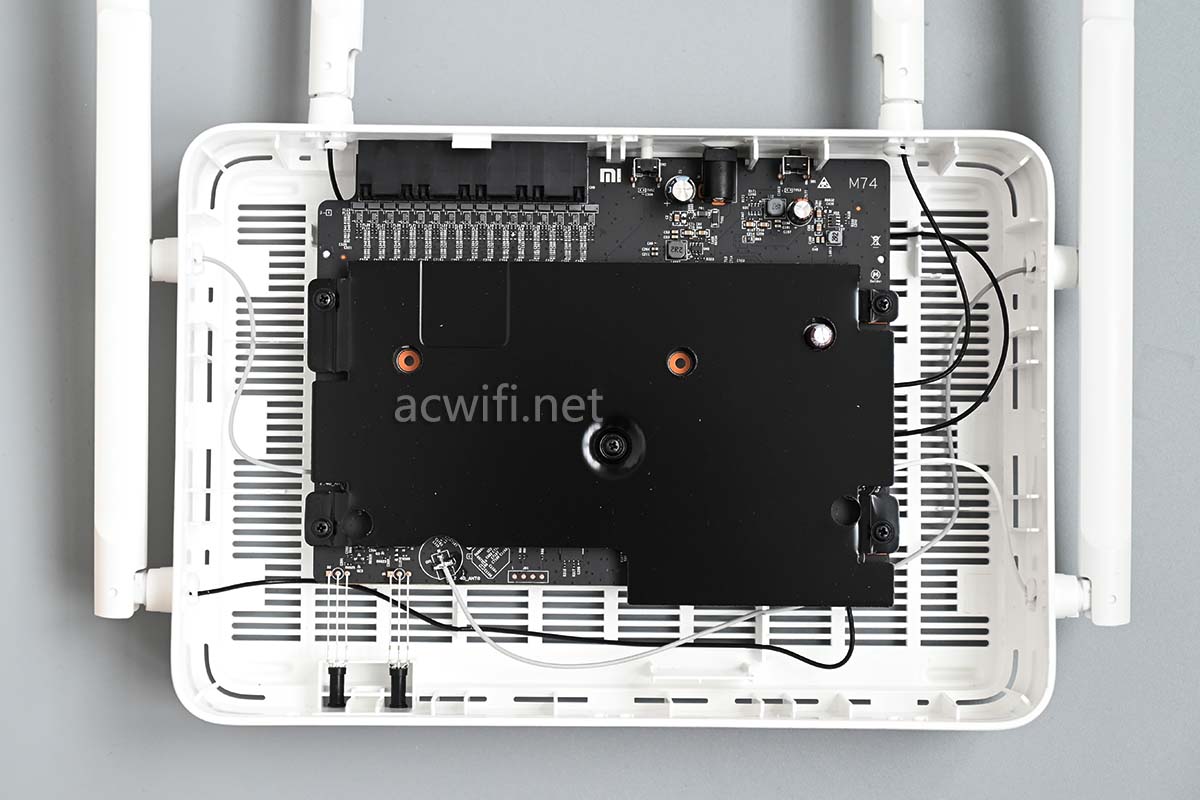

散热面积很小的散热铝板:

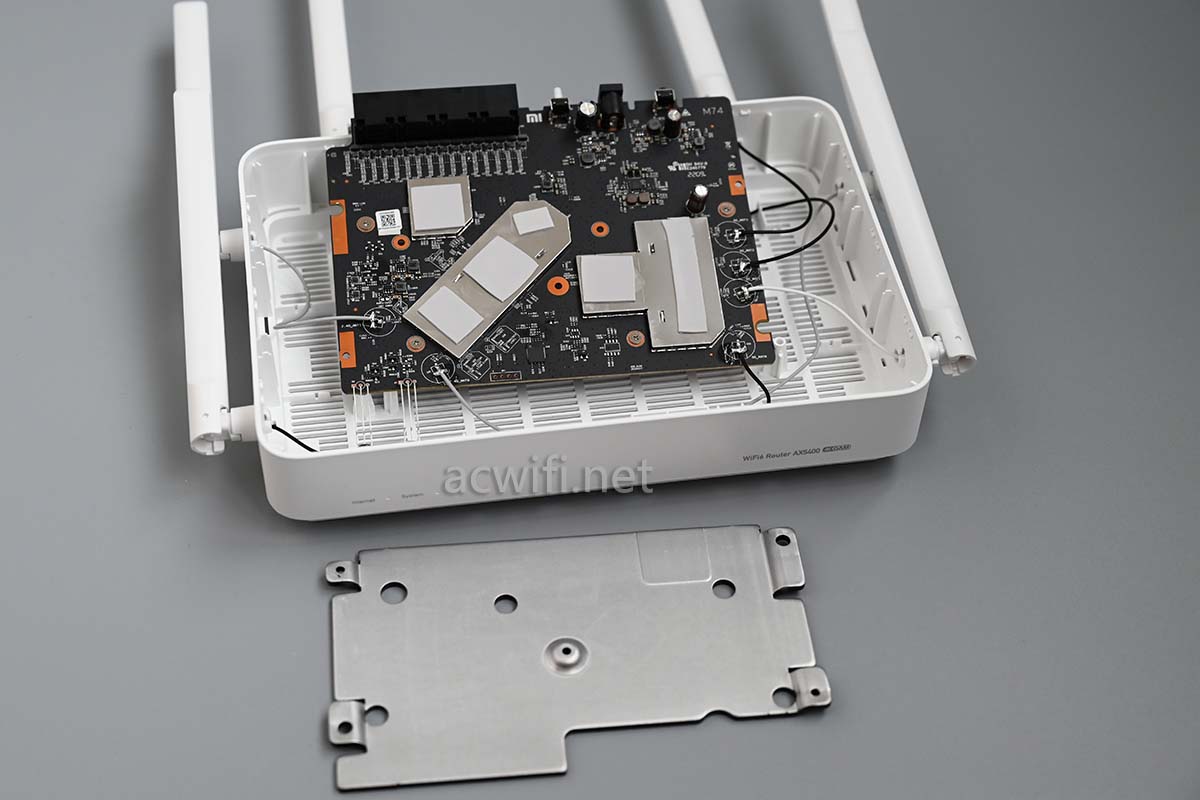

4颗螺线把散热板与主板一同固定在底壳,拧出螺线后可以松绑主板:

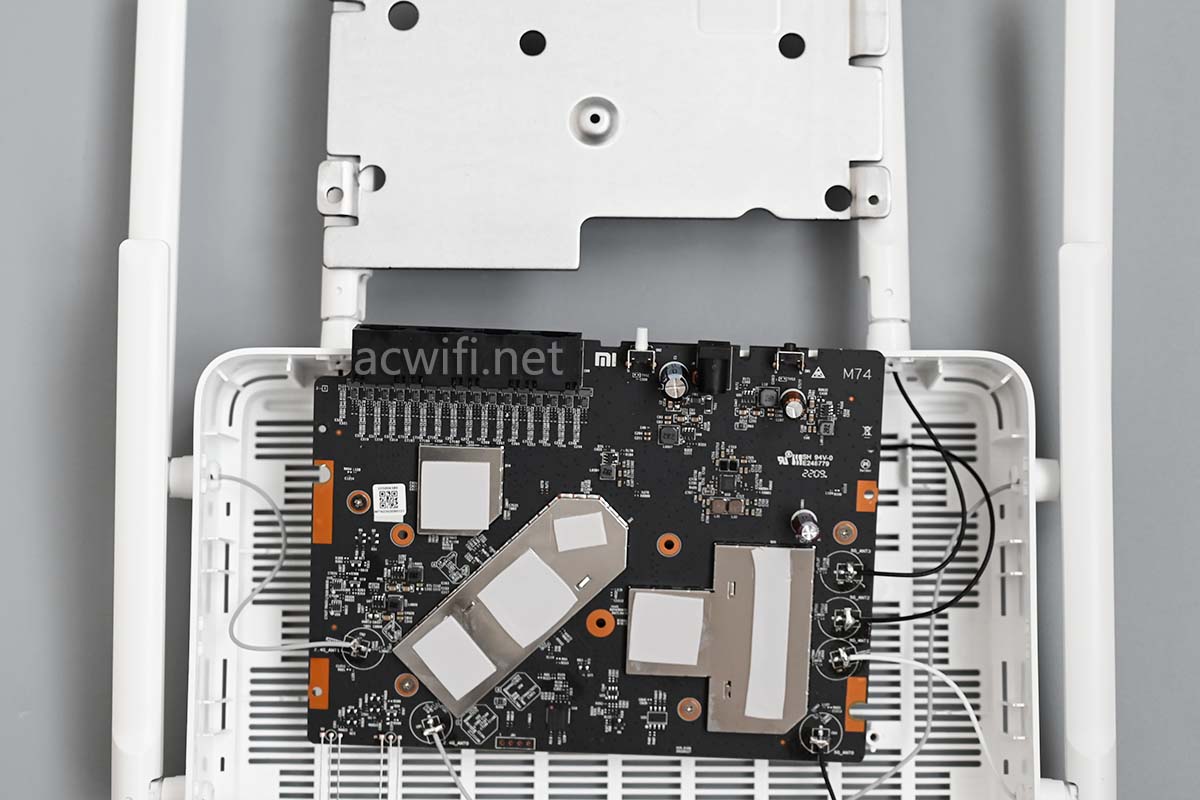

有三个屏蔽罩,上面都有导热硅脂垫片,帮助把热量导致散热板上:
现在我想先看主板背面,因为我喜欢把重点放在最后。
天线接口是焊着在主板上,所以翻过主板会比较困难,但我不怕扯断,因为我有铬铁鸡。

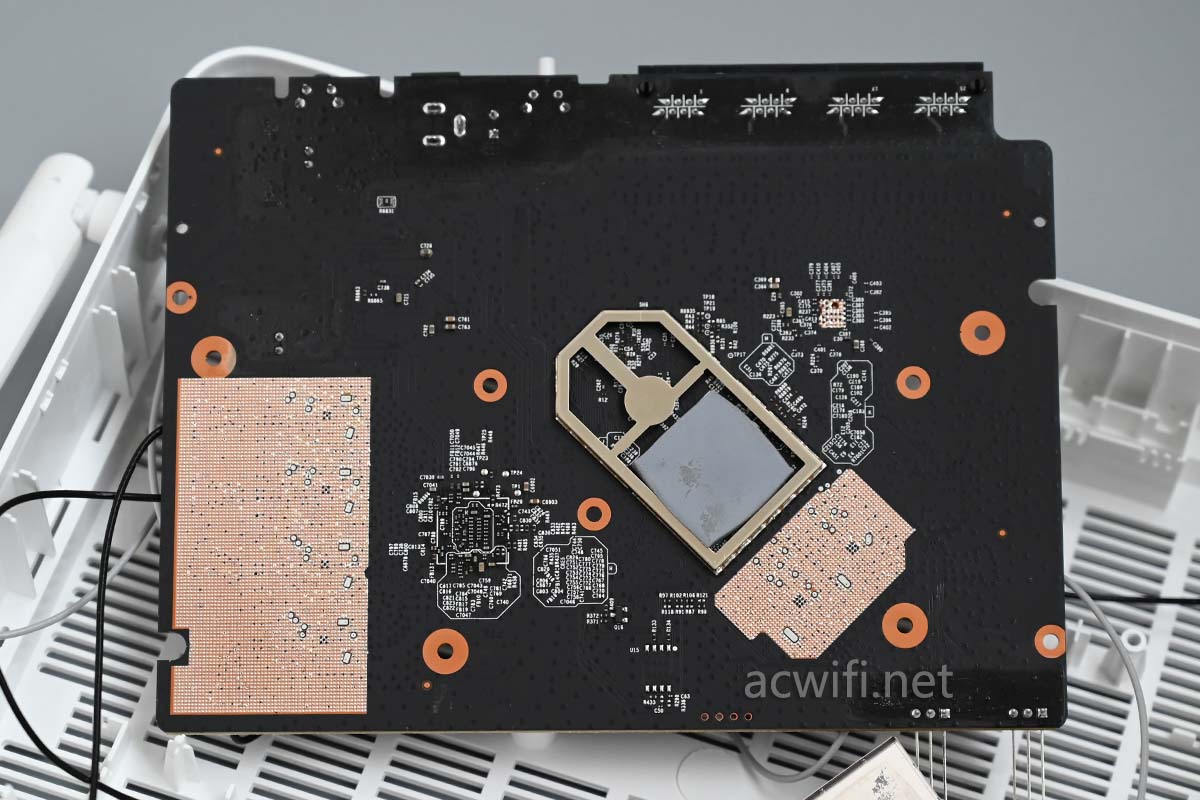

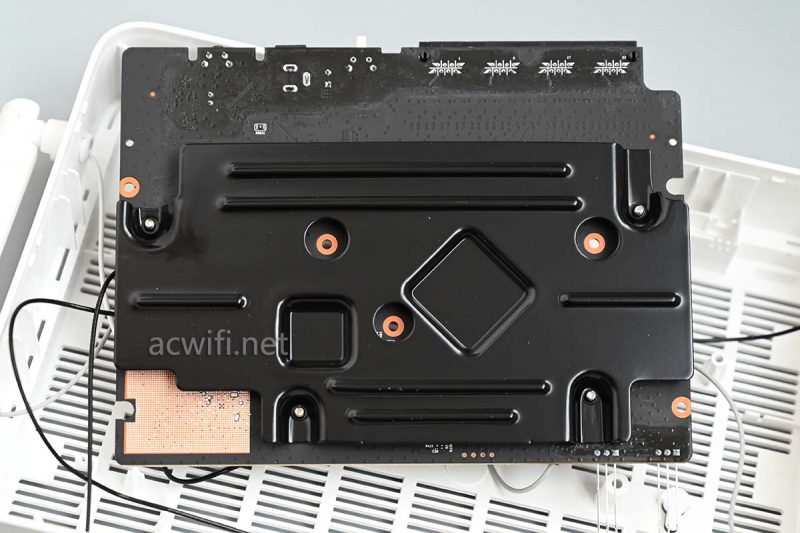

翻转过去看主板背面,也有散热板,且不到1MM的百度,具体厚度我没有量。因为卡尺在楼下D点位置,我下楼会脚腿。。

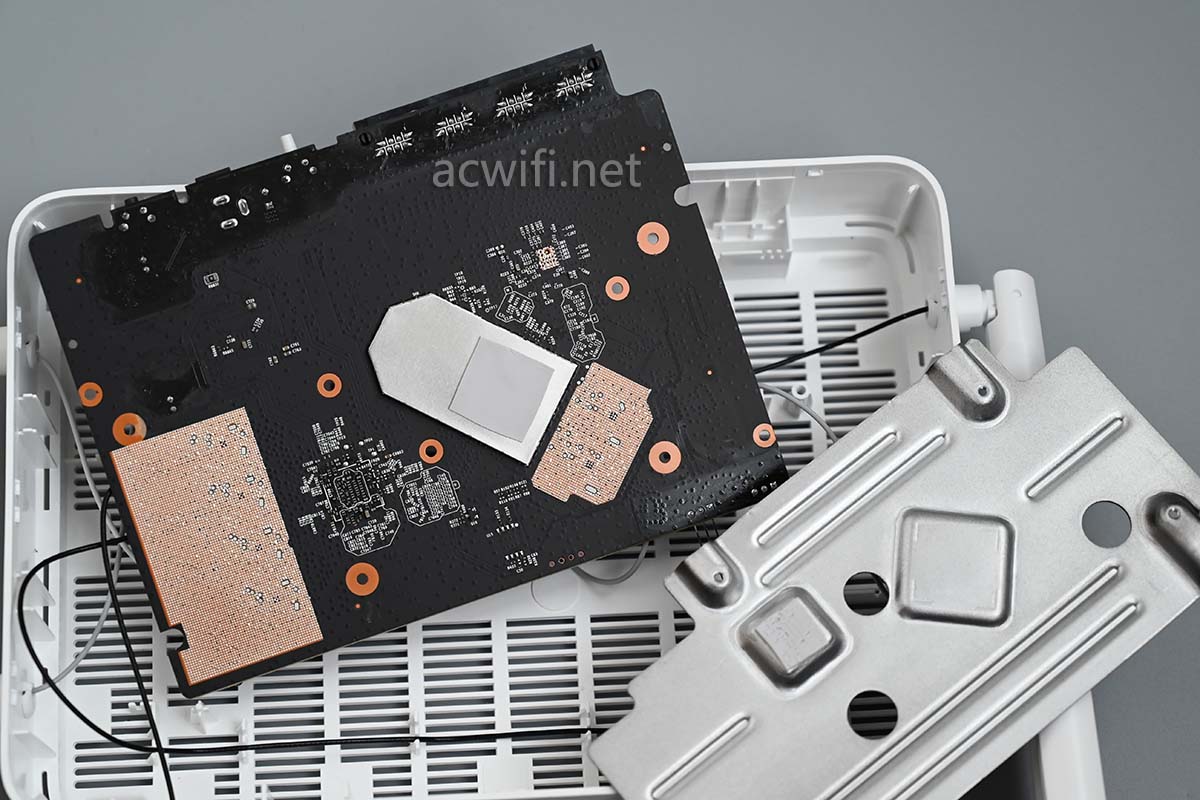

底部的这片散热铝板与主板也用了另外四颗螺线固定,拆下来之后:

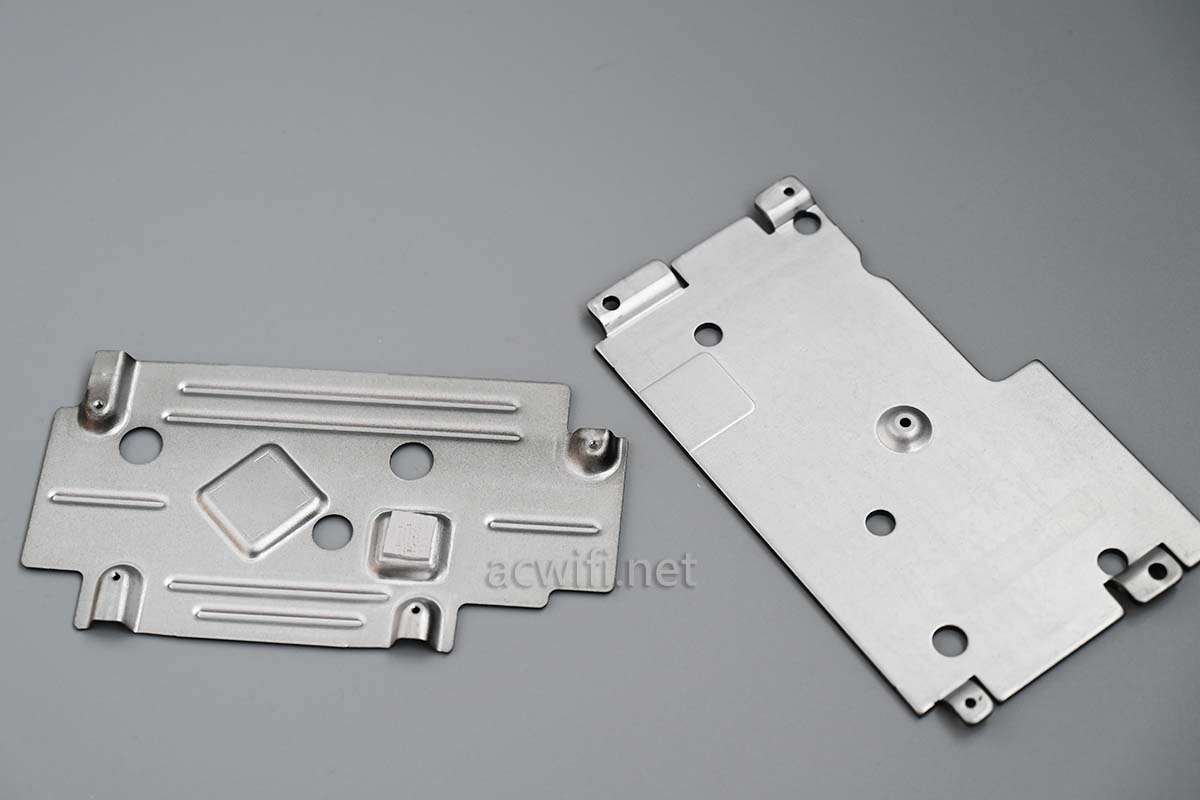

正面与背面的散热板放在一起:

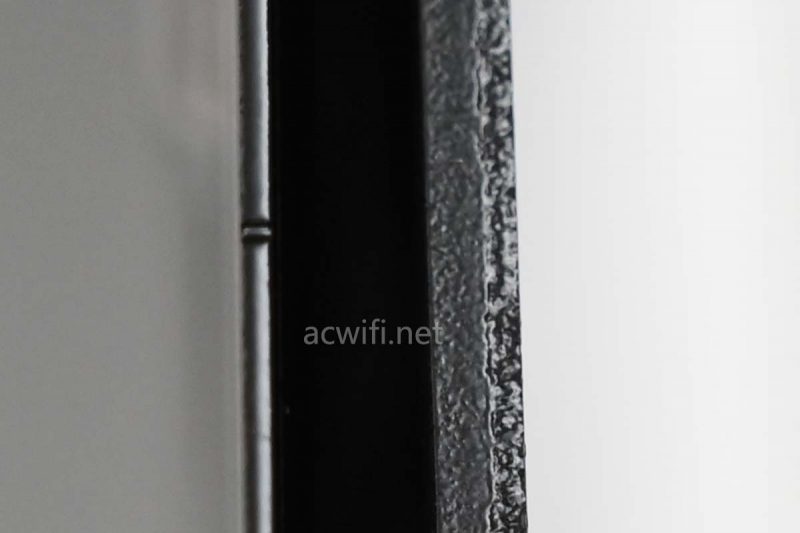

两者的厚度对比:
把背面的屏蔽撬开之后的样子:
屏蔽罩内的导热硅脂垫片是帮助CPU导热。

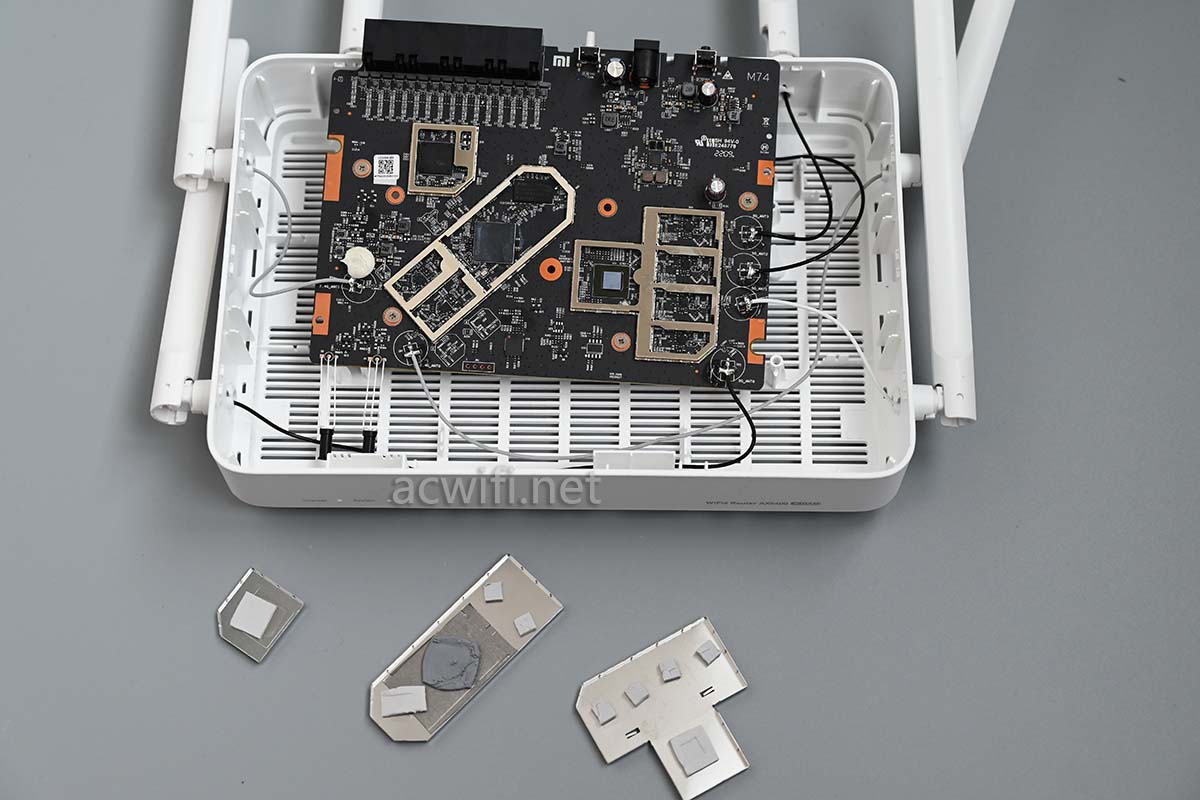

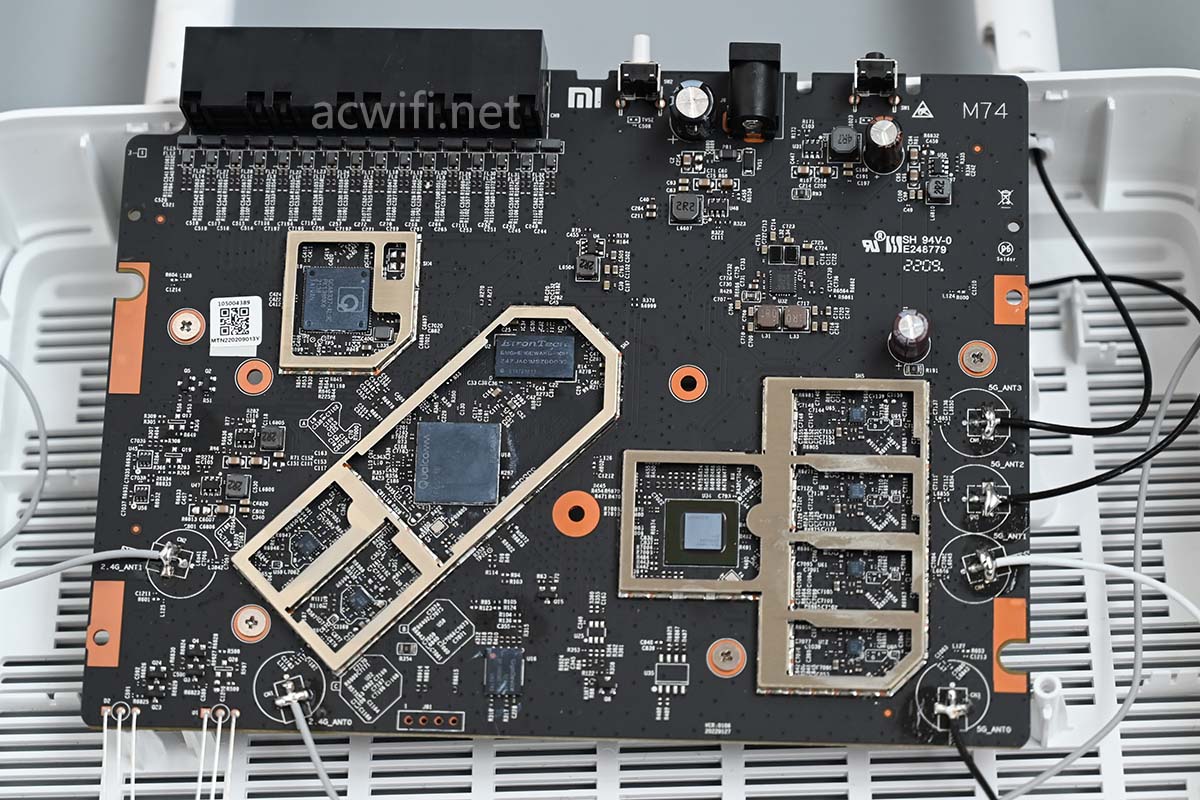

背面没啥好看了,把薄薄的散热板装回去后,翻过来看主板正面了,三个屏蔽罩撬开之后:

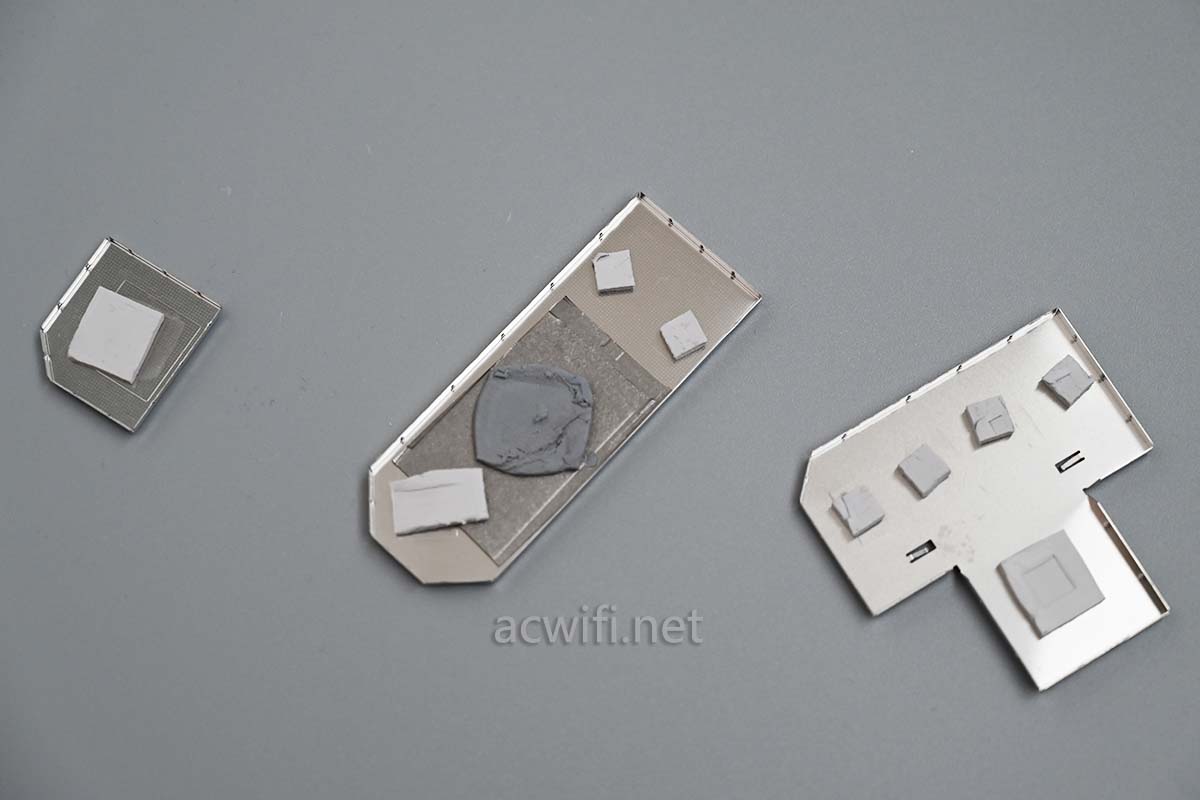

奇怪,CPU的全部表面被硅脂垫片覆盖了,六颗FEM芯片上也用了硅脂垫片:

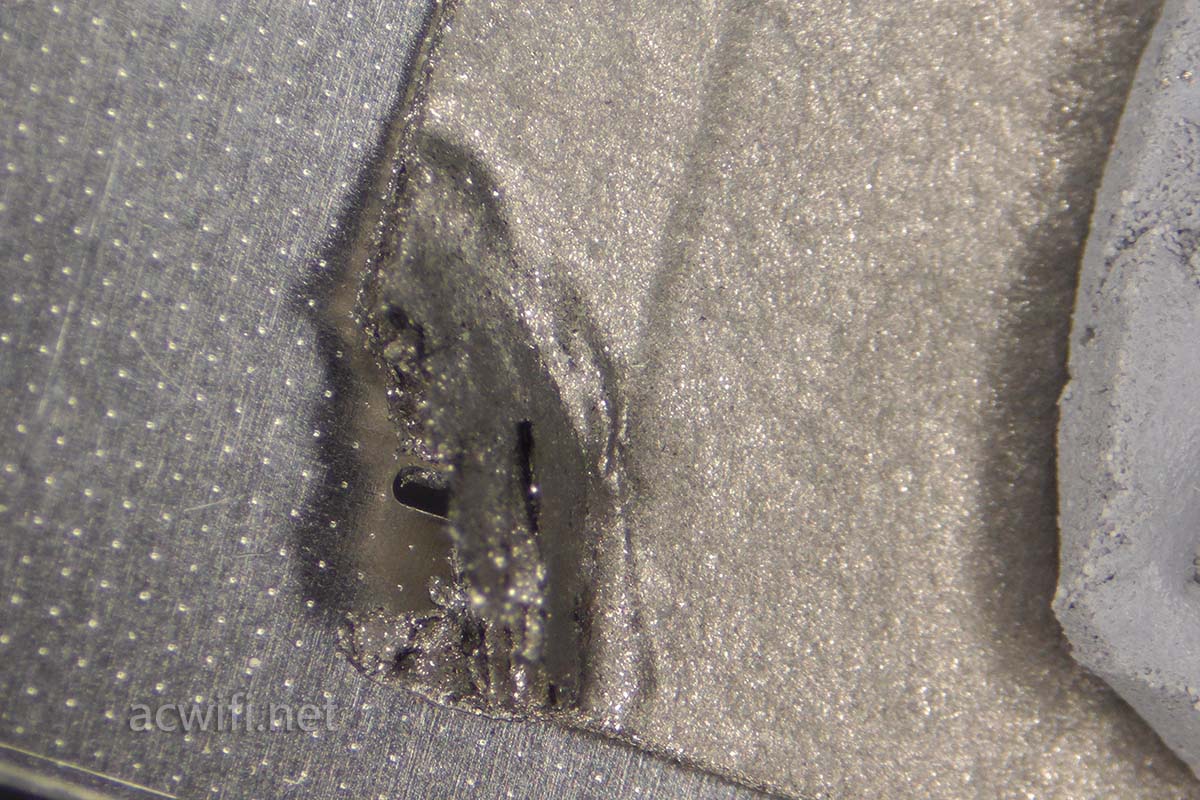

不过CPU的位置,还有一片类似吸波材料的东西,作用是减少电磁波干扰。易捏碎且不导电。

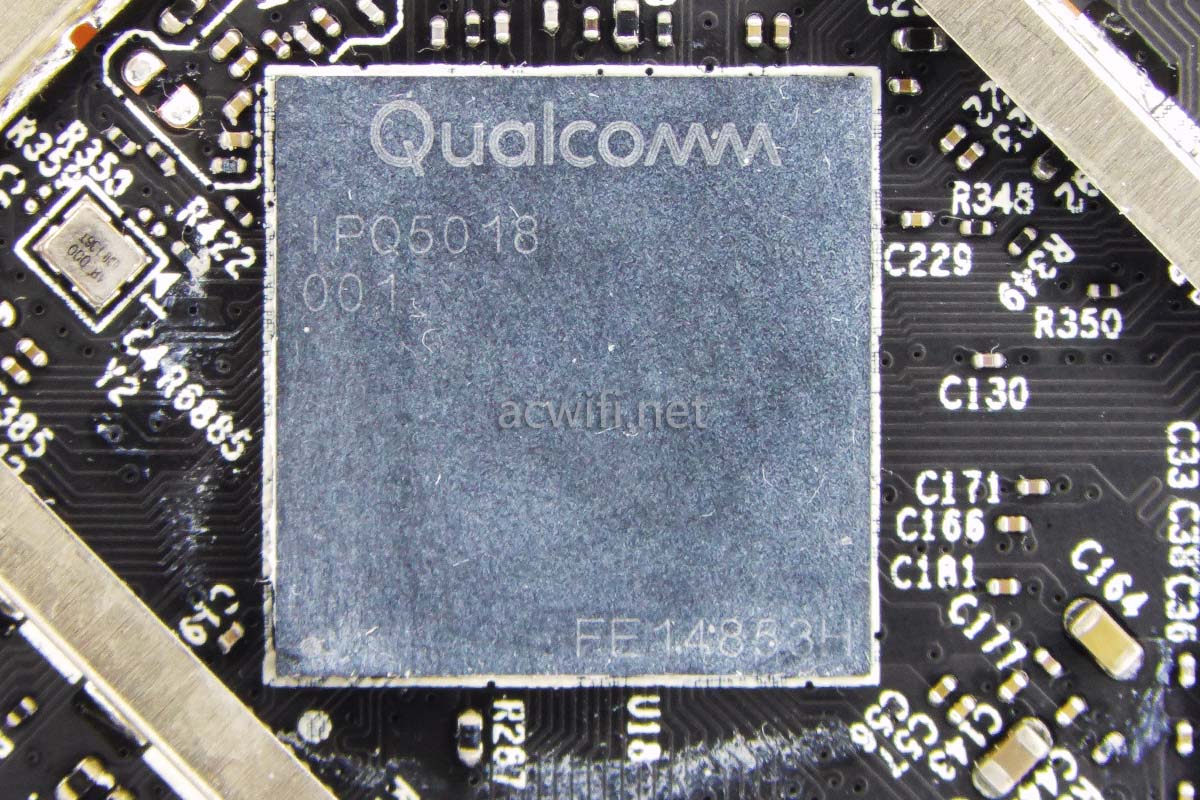

红米AX5400的CPU是IPQ5018,双核1GHz,集成单核1GHz NPU,集成2.4G Wi-Fi 6,最高速率574Mbps。

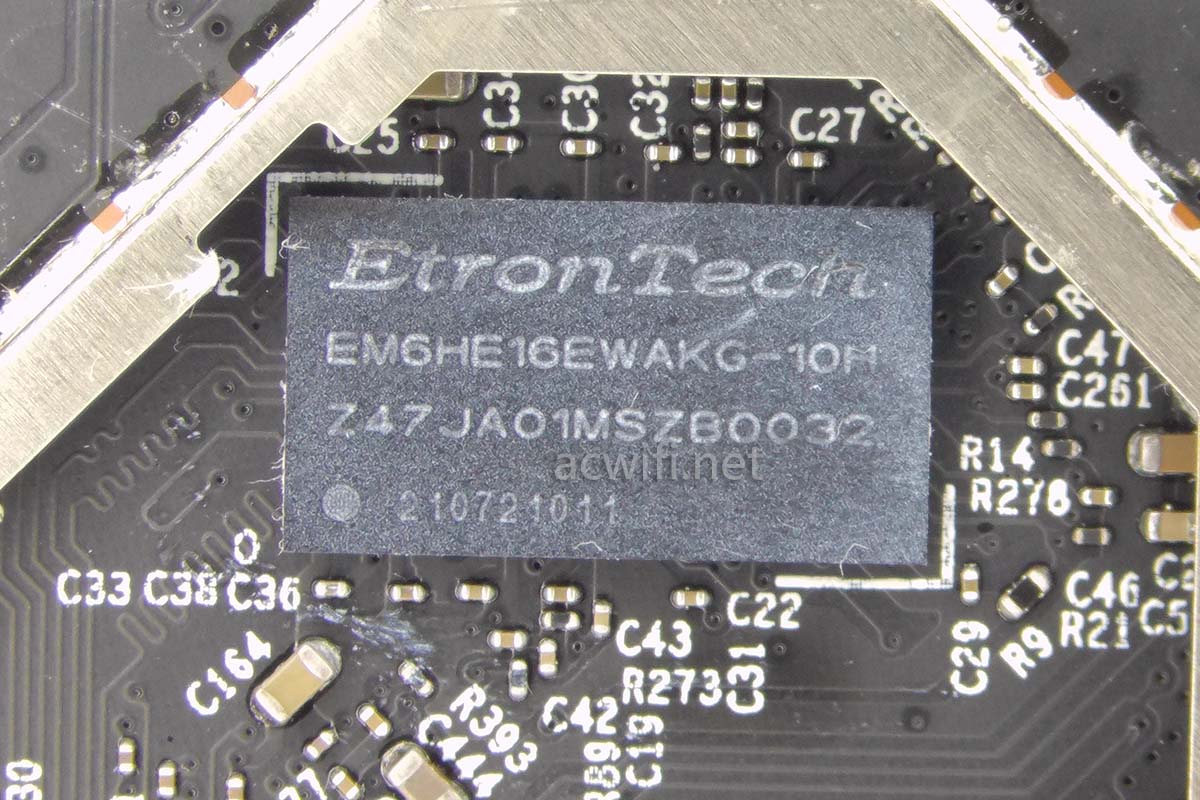

CPU旁边有颗内存,型号是EM6HE16EWAKG-10H,容量512MB:

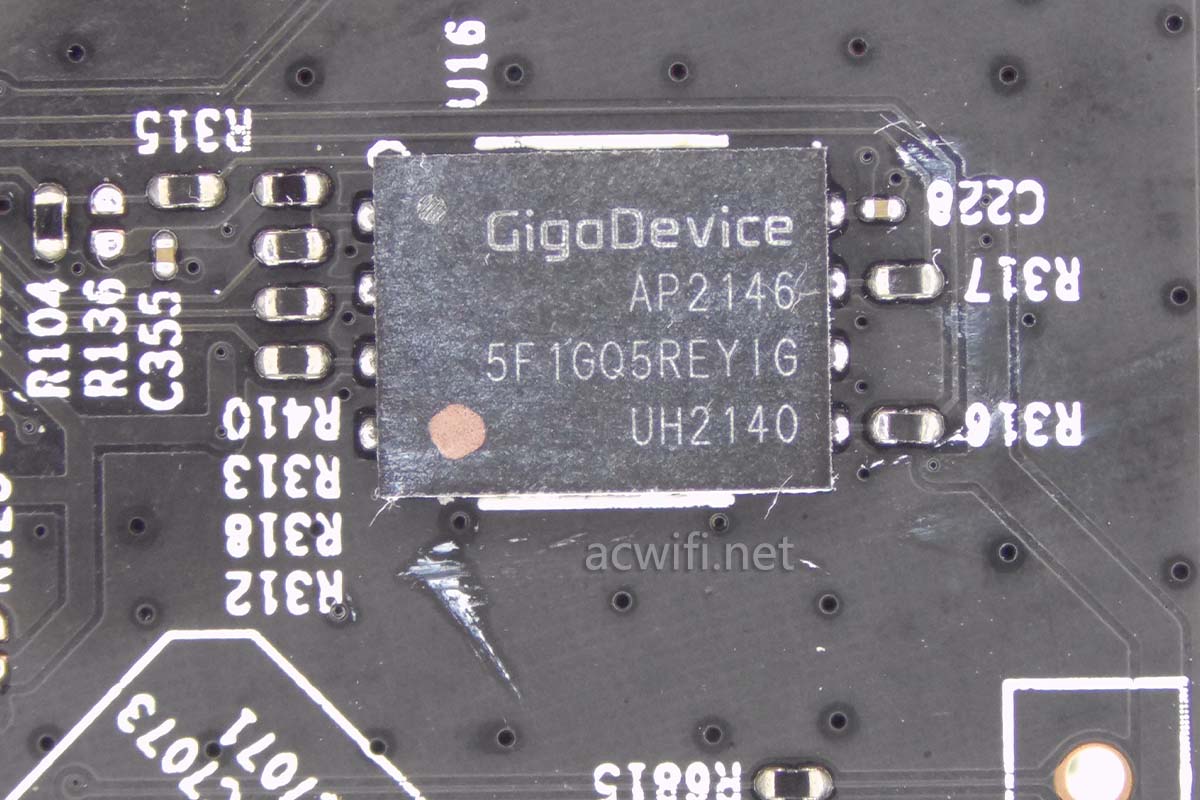

闪存芯片型号是GD5F1GQ5REYIG,容量128MB:

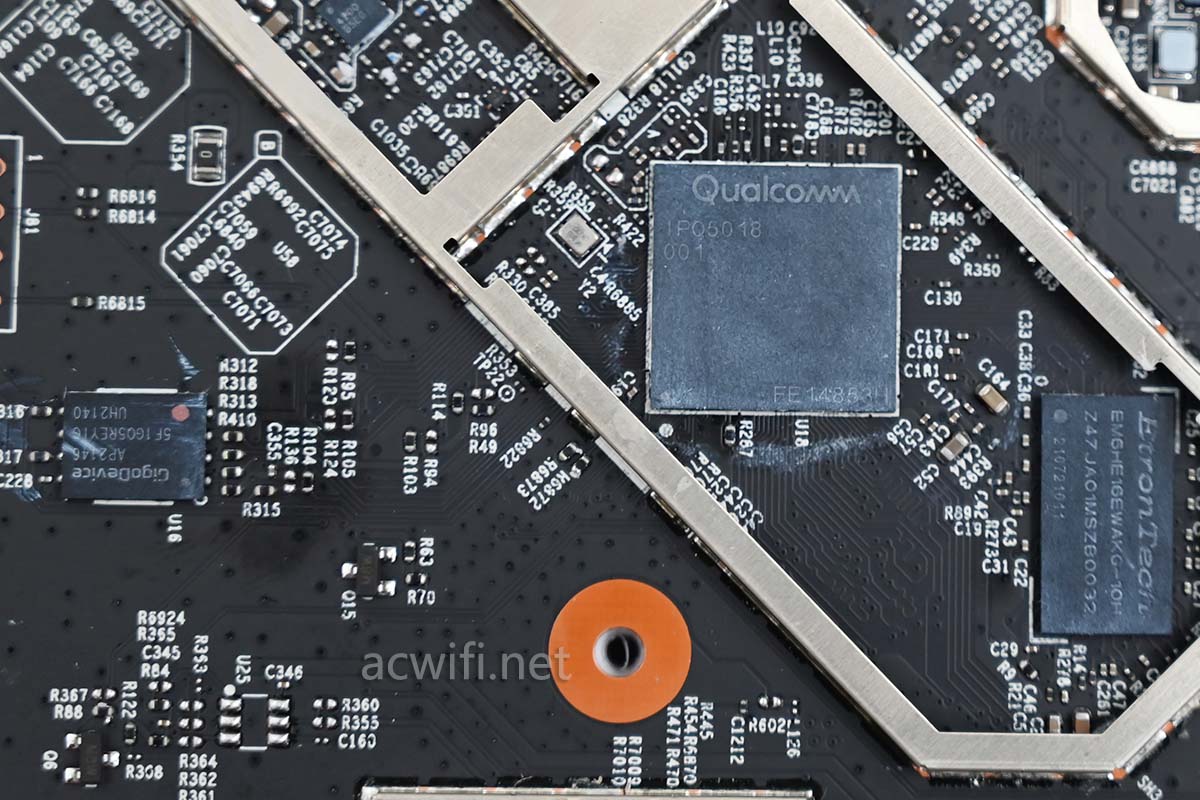

以上三颗芯片的位置:

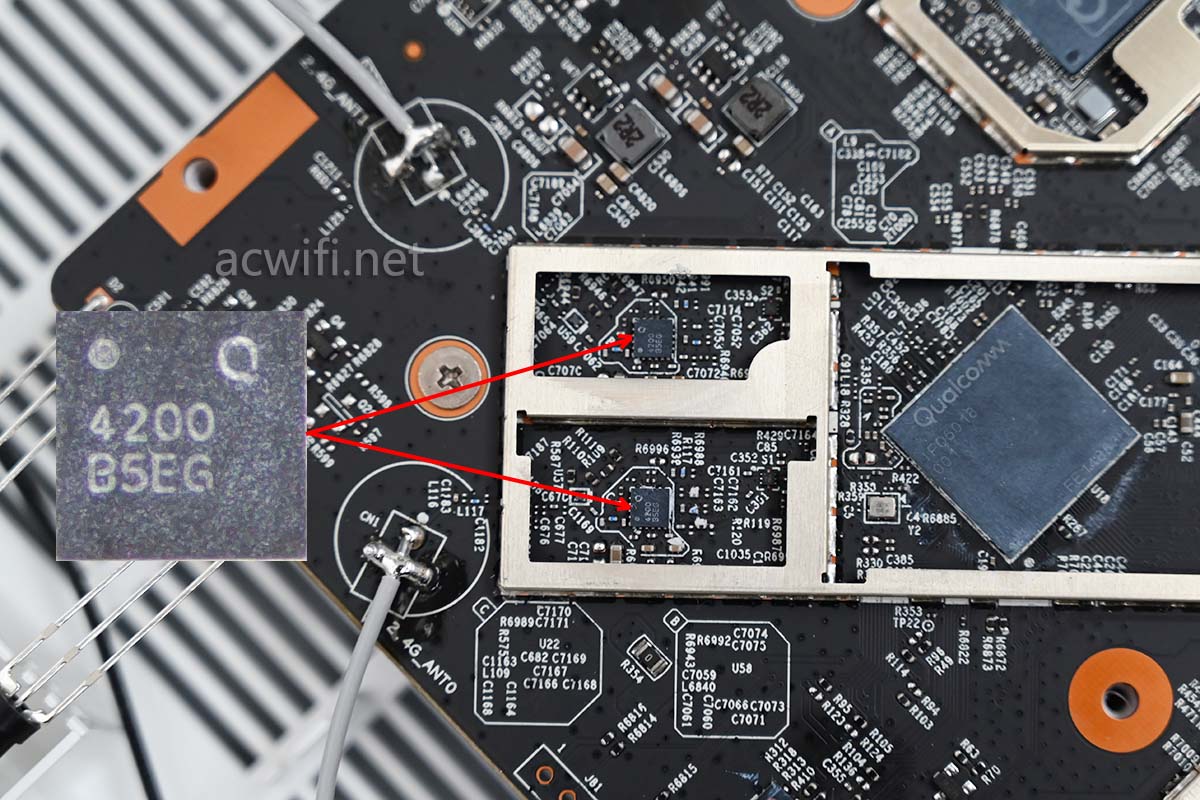

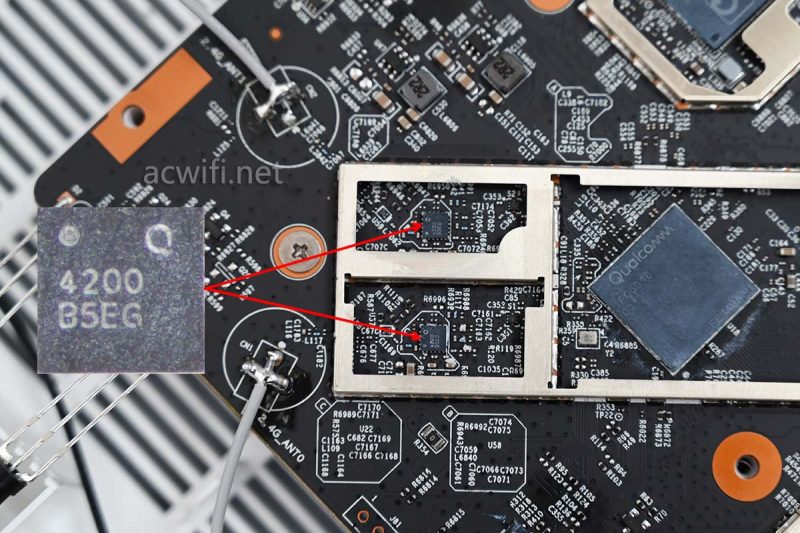

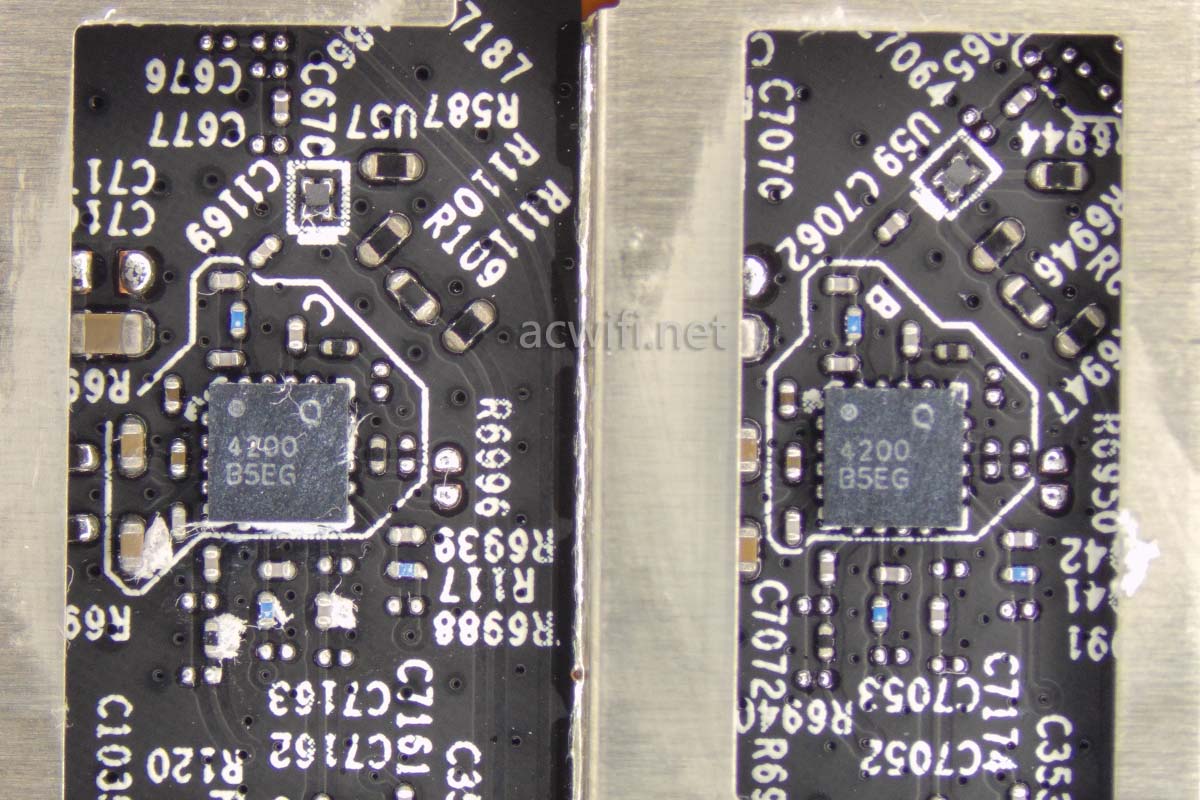

2.4G有独立的FEM芯片,型号是QPF4200:(acwifi拆过的)

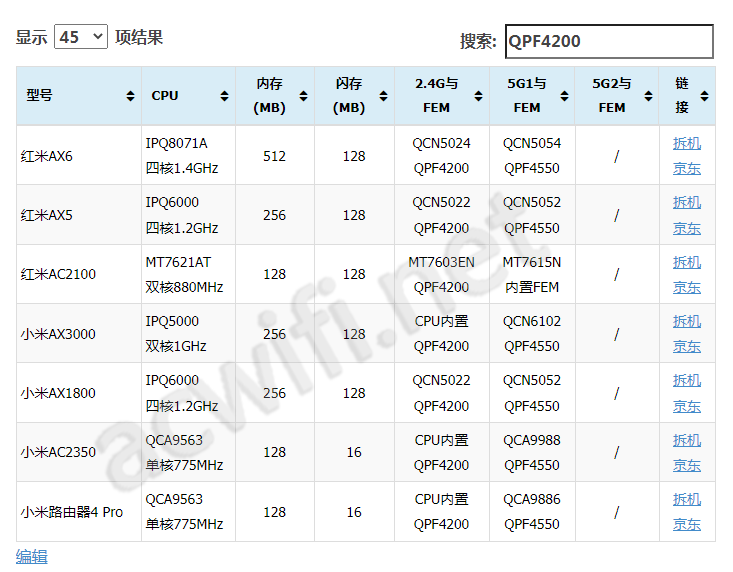

使用了QPF4200的所有机型如下:

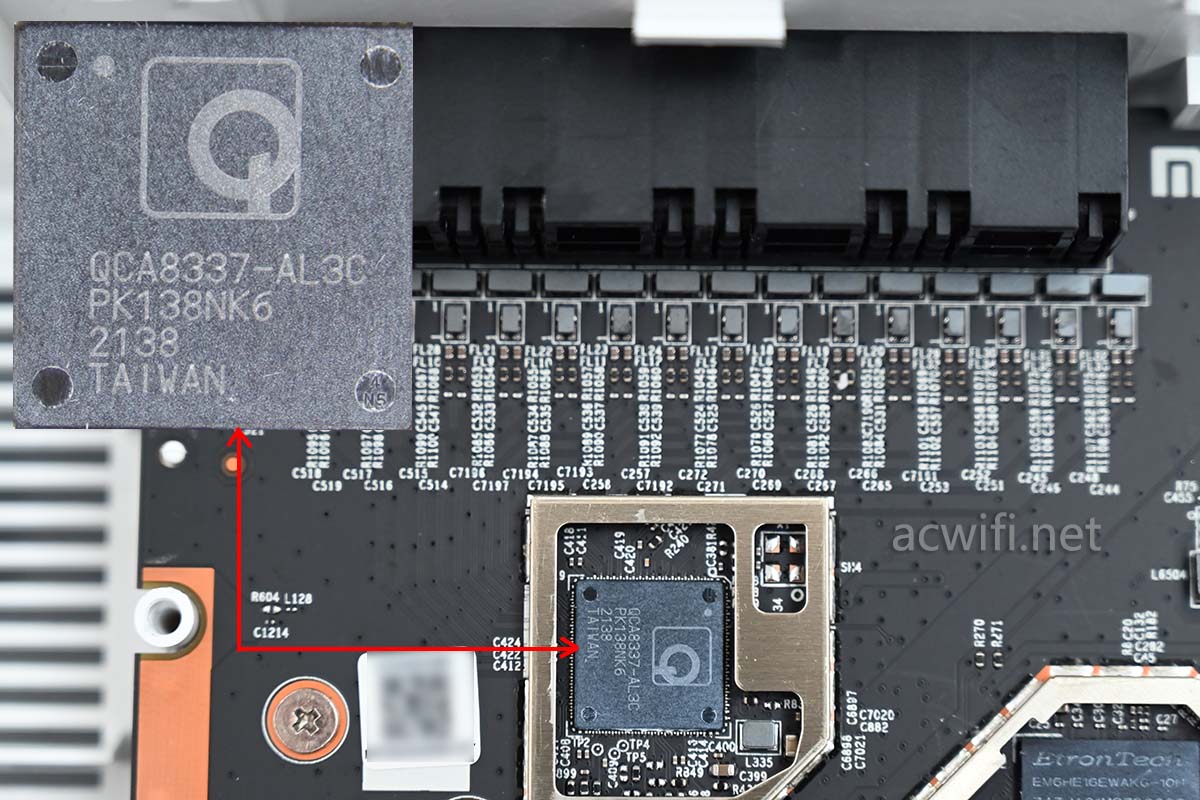

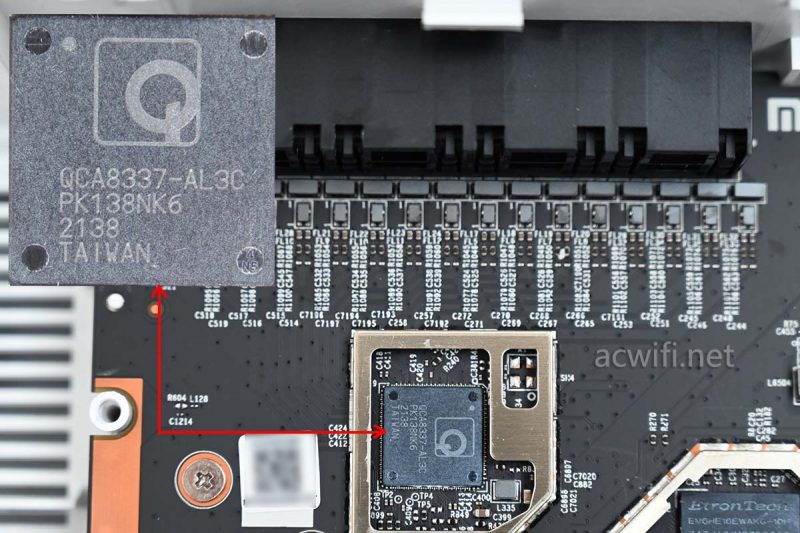

千兆交换芯片型号是QCA8337-AL3C

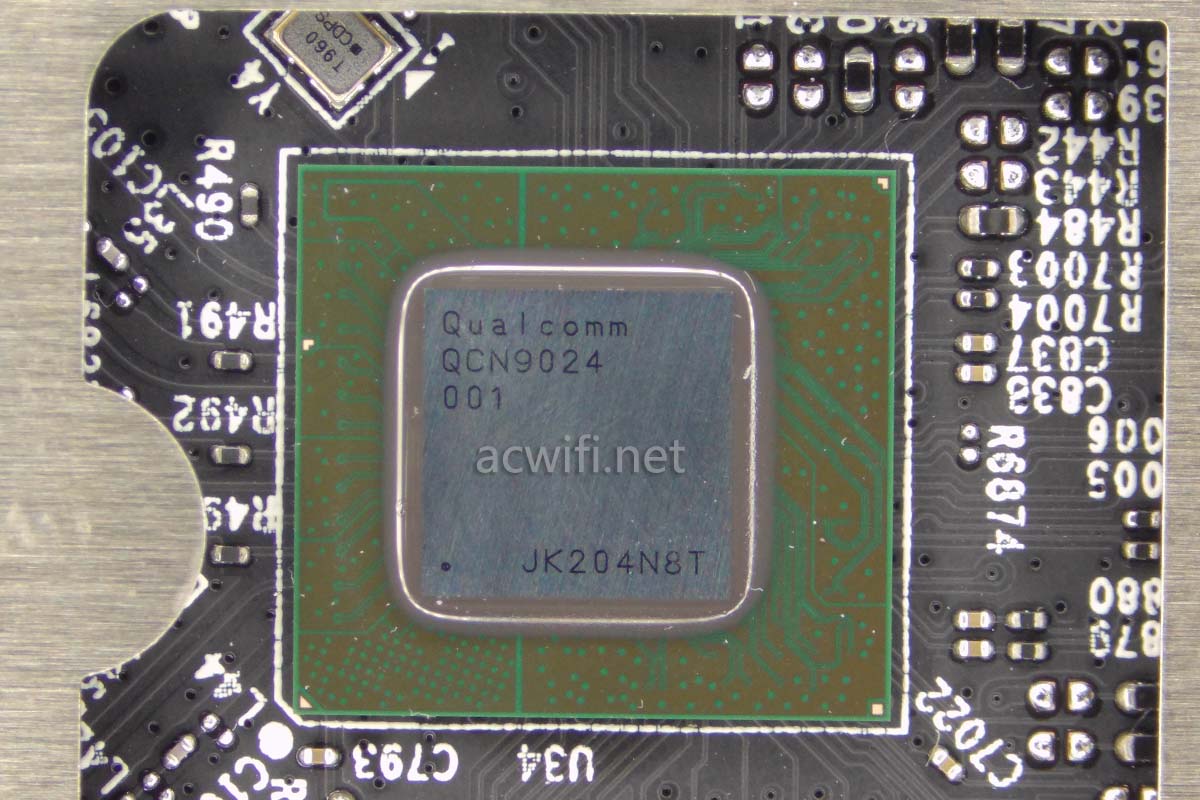

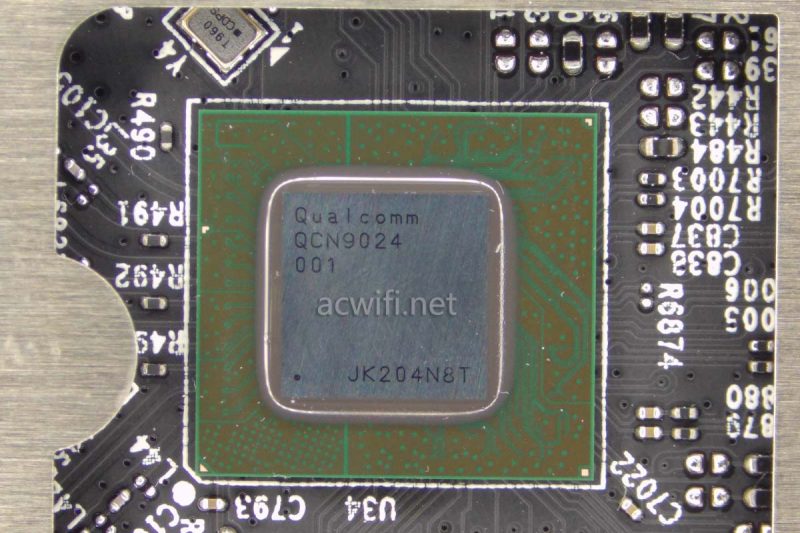

红米AX5400的无线芯片是QCN9024,支持4x4mimo,在2x2mmio下可支持4096-QAM,最高速率2882Mbps,在4x4mimo下最高速率4804Mbps,无线带机量256台,最高支持16个OFDMA用户:

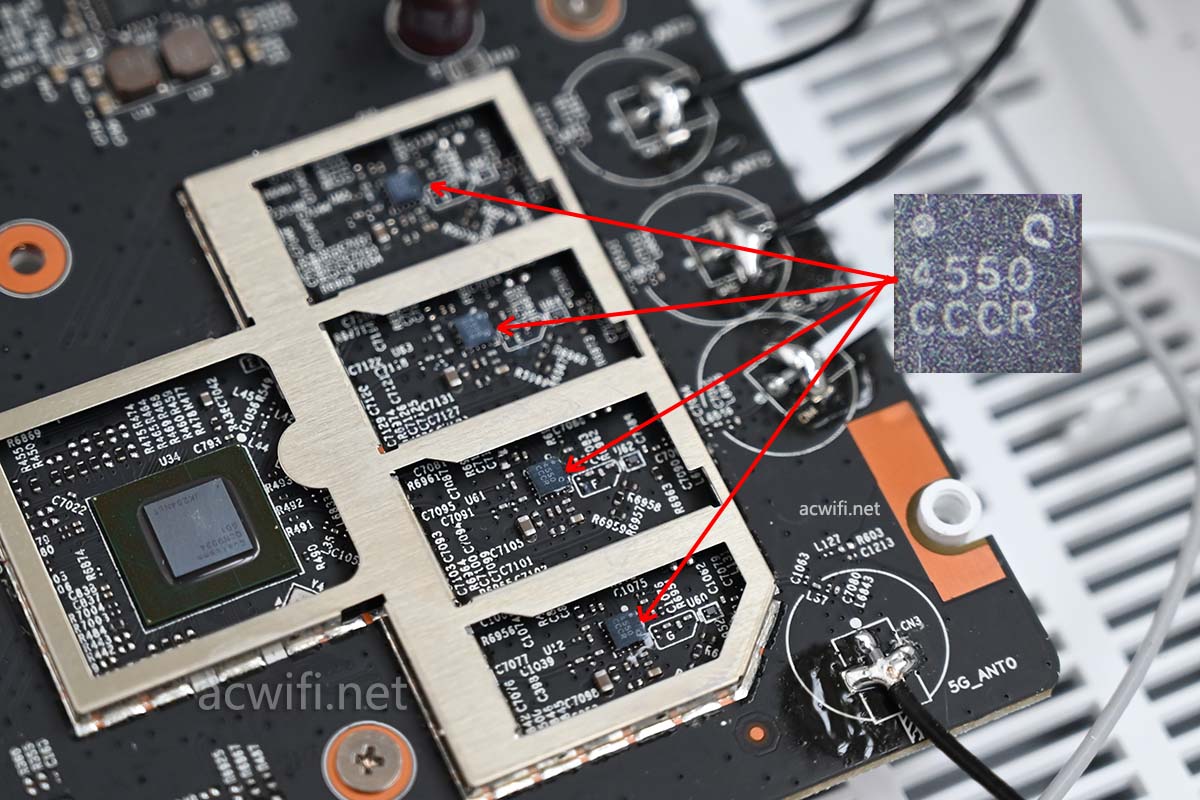

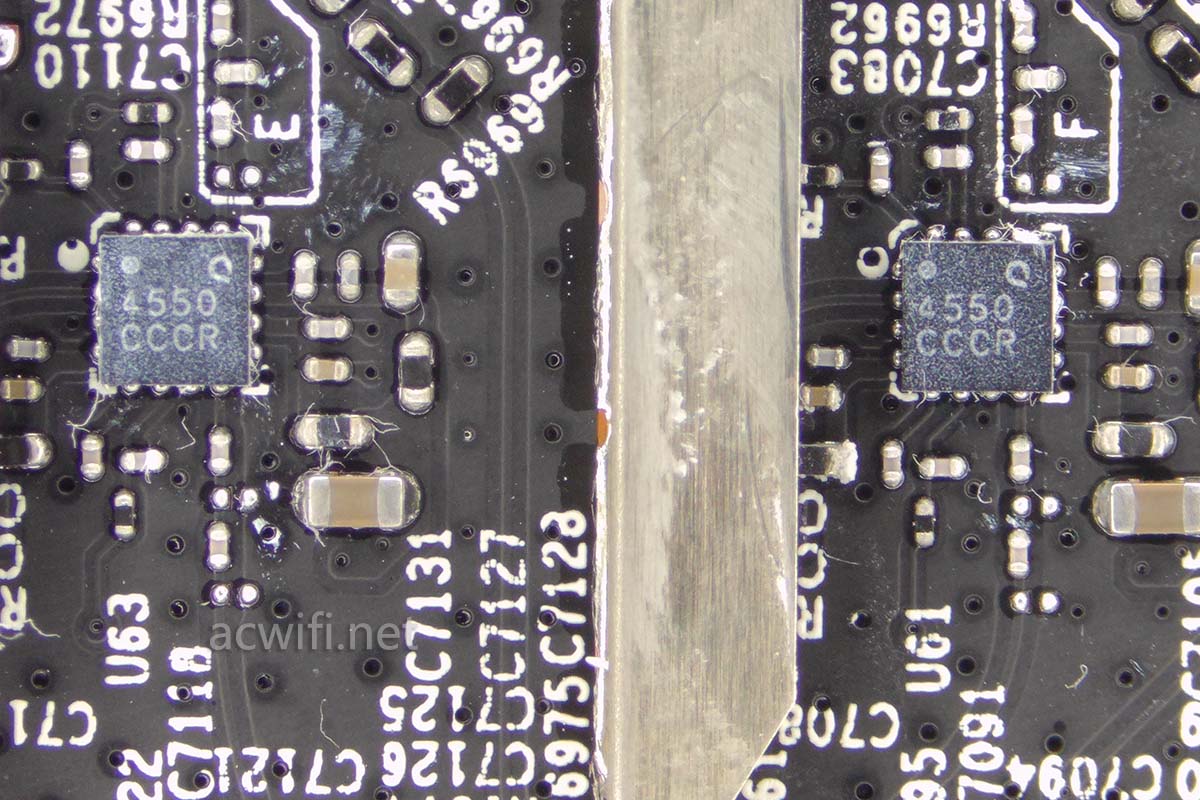

5G外置了四颗FEM芯片,型号是QPF4550:

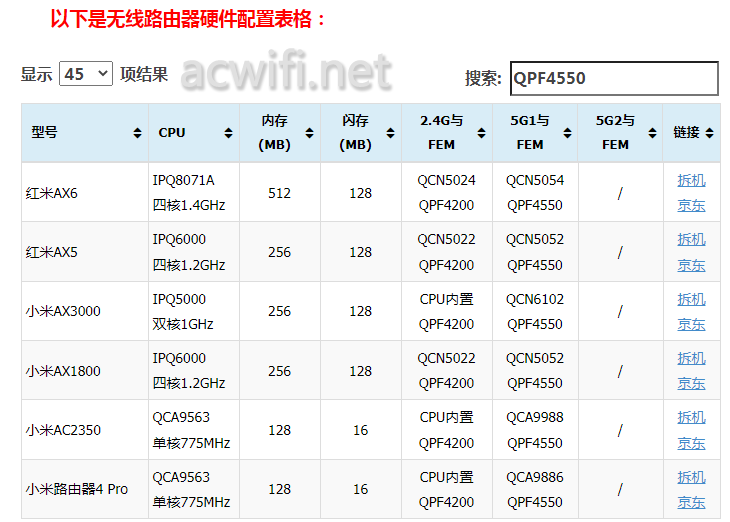

采用了QPF4550的所有机型如下:(acwifi拆过的)
看来小米红米400元以下的高通方案机型都用QPF4550了。
红米AX5400电竞版的5G FEM可是用了QPF4588,相差200元,可不只是一个2.5G PHY和一颗千兆交换芯片的区别。还有六颗 FEM芯片的差别。

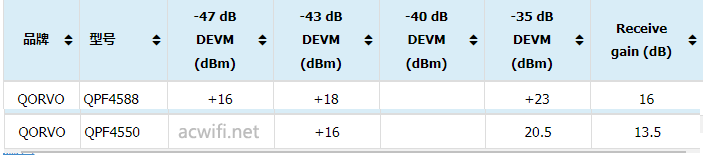

QPF4588与QPF4550的参数对比如下图:
放大功率相差是比较大的。
话说你都用上了QCN9024,应该配一款对4096-QAM优化好一点的FEM。

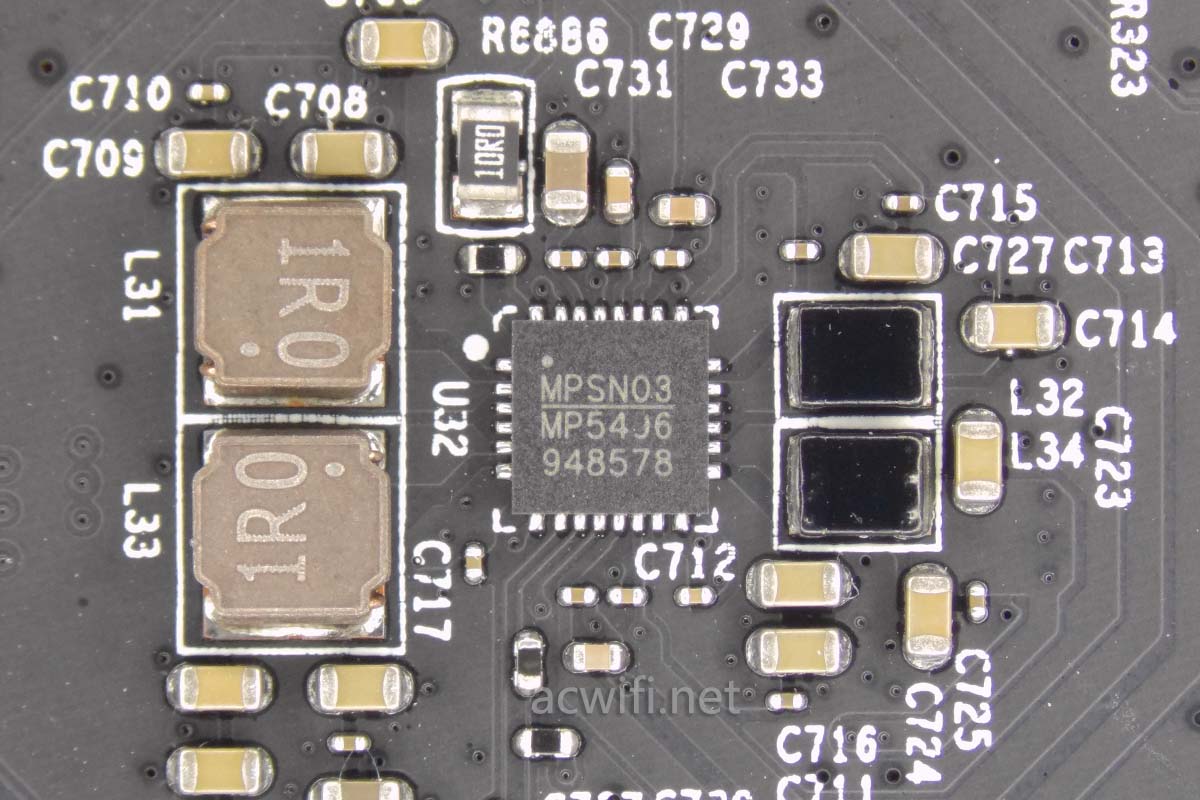

电源管理芯片:MP5496:

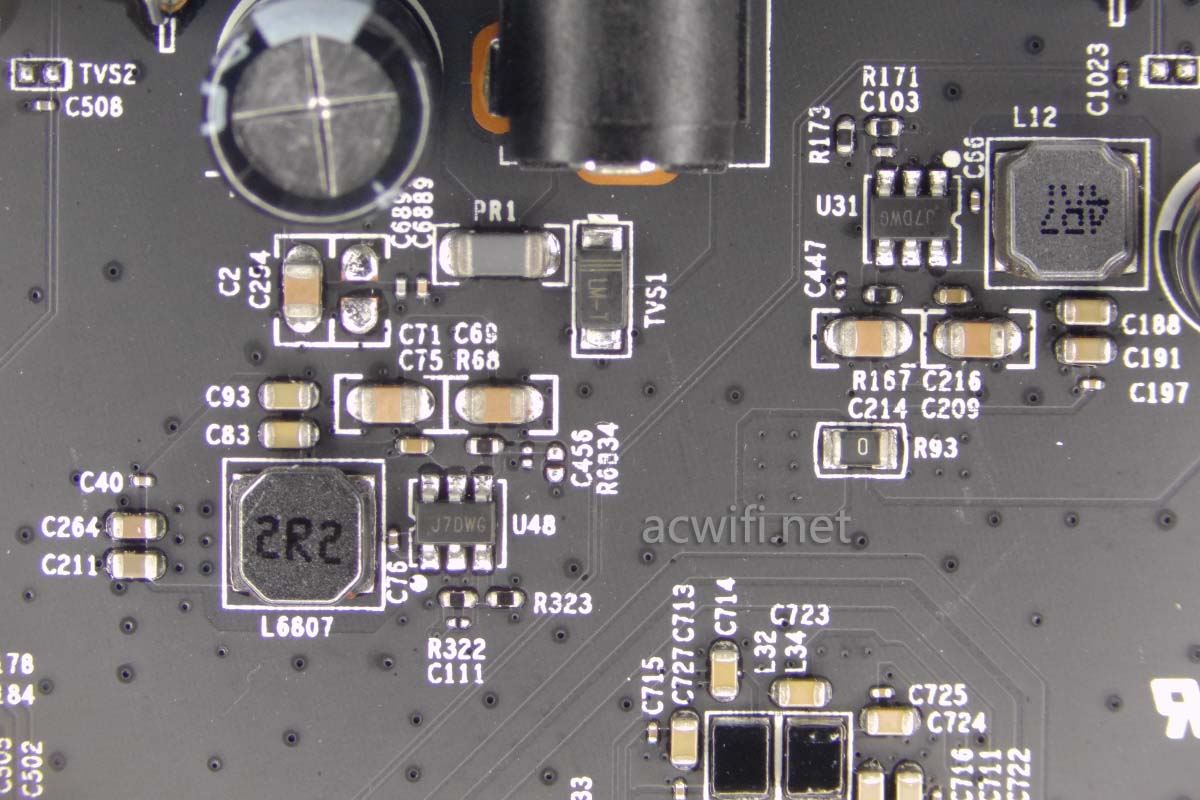

DC电源输入电路:

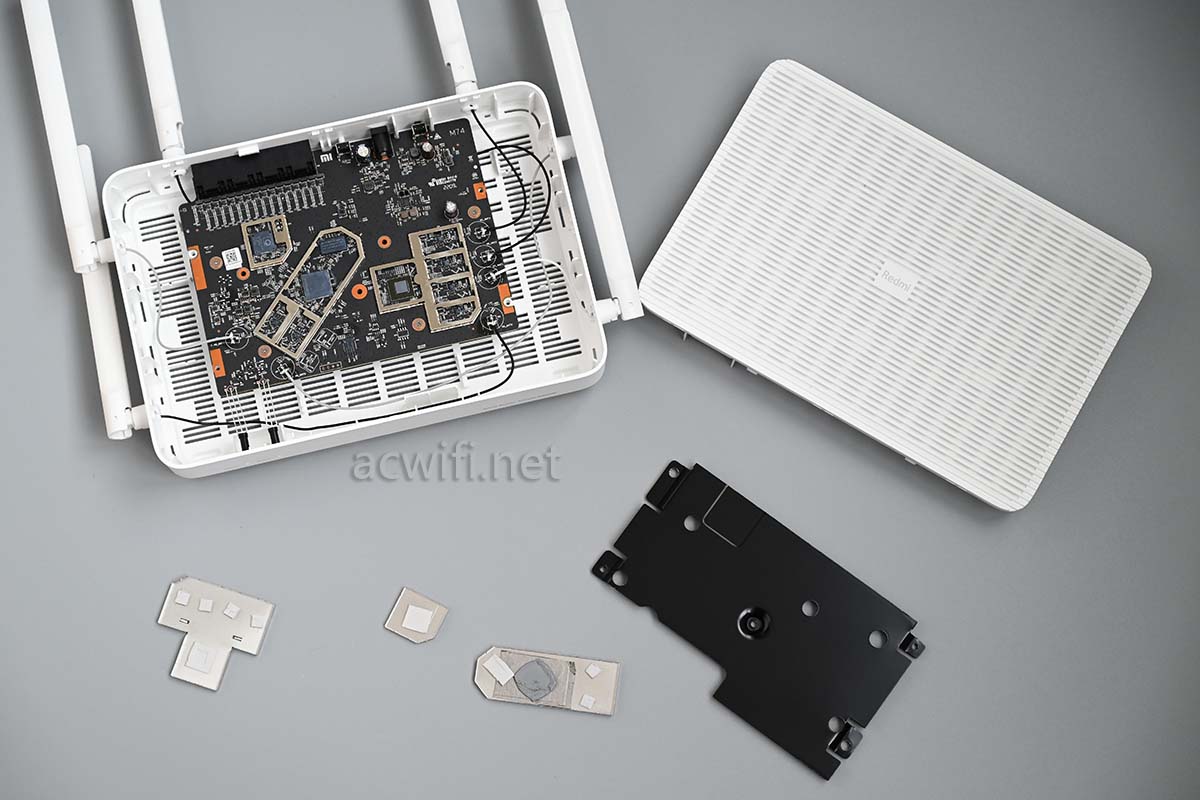

红米AX5400拆完了:

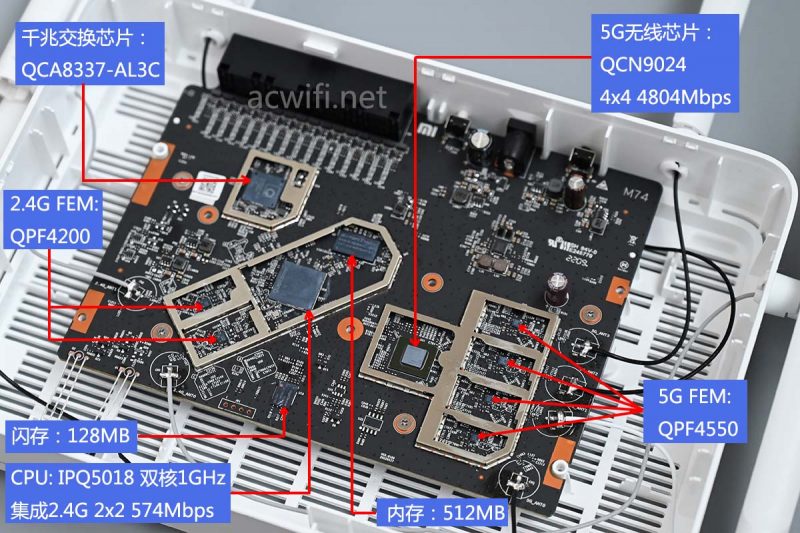

各芯片汇总图如下:

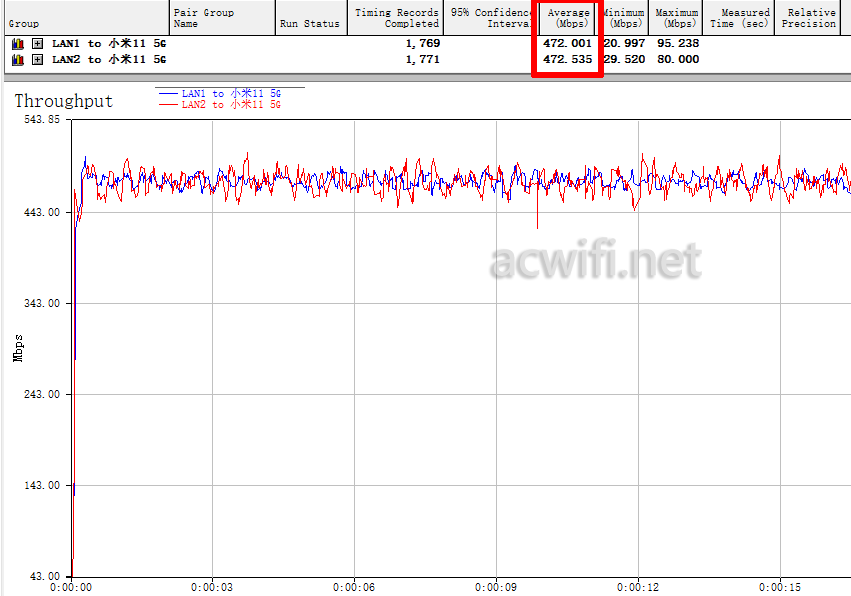

用了QCA8337-AL3C,所以测一下是否有1G瓶颈,小米11连接它的5G Wi-Fi ,手机显示连接速率是2882Mbps,然后从2个LAN口同时向小米11发送数据:
结果是472+472=944Mbps,有1G瓶颈,如果没有瓶颈,2个网口总和是1800Mbps以上。
不过,日常使用是没有影响的,不必放大在这个缺点。
最后在D点测速,D点位置我有时放图有时不放图,不放图就是想让你多翻翻我的旧文章而已。
下图中的WIFI位置是摆放测试路由器用的,D点是手机测速位置,有些人问为啥D点位置跑不满千兆,如果能跑满千兆才是问题。
电信1000下行,100上行,只测5G,信道44,因为方便对比,我所以我一直控制信道为44。
结果如下图:
不算差,但肯定比电竞版的差点,看你把它充当什么样的角色了!(D点speedtest测速只作参考)
运行半天摸机身,没感觉发热大,顶部和底部都有那么多散热孔,之所谓:热量走得快就好世界!
512内存+QCN9024 399元,还可以啦。
