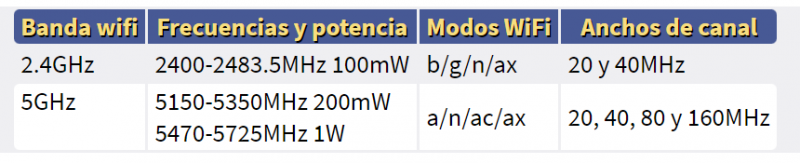

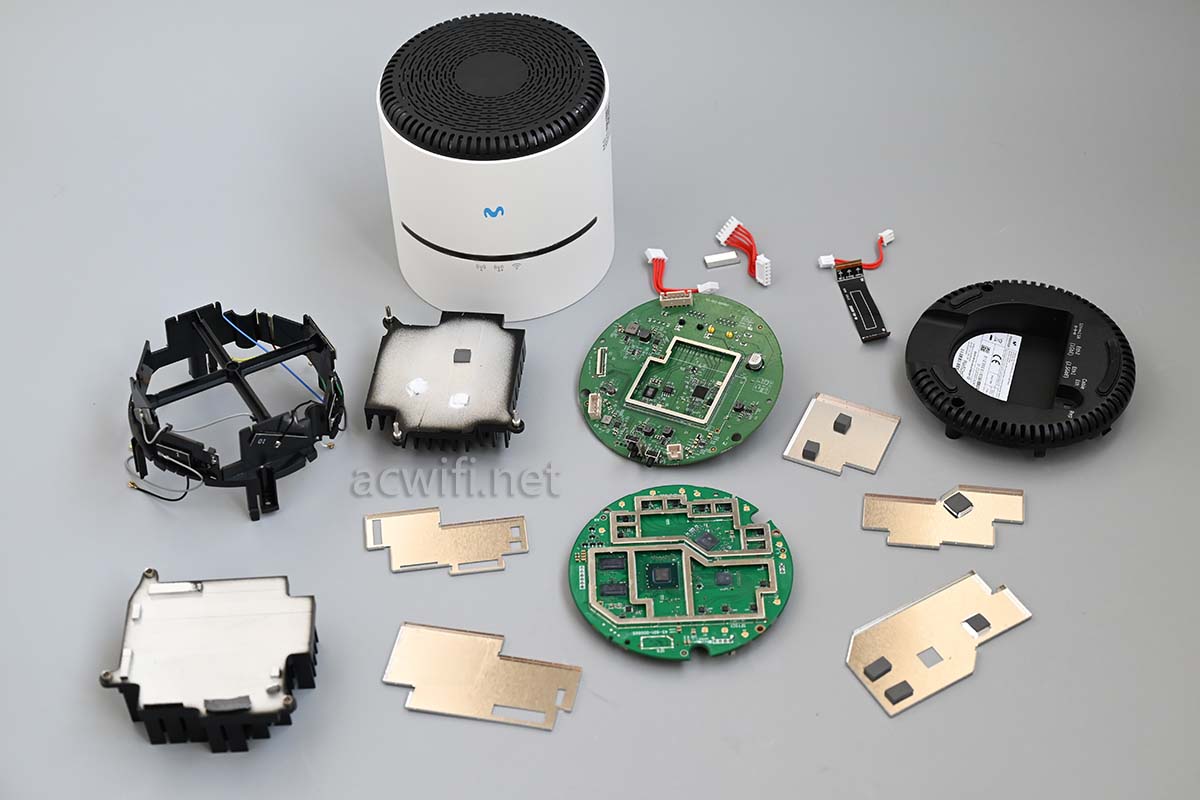

Movistar这是西班牙电信的子公司，这款 HGW-500IX4X8-Q v5可以看作是运营商定制机。它的无线规格，我搞不清，因为看不懂！

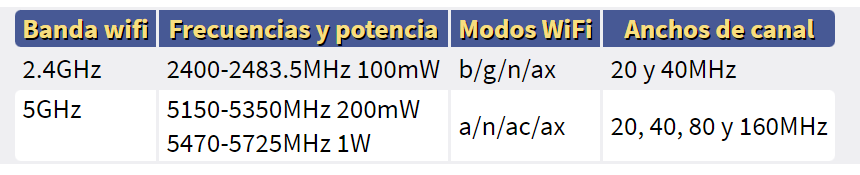

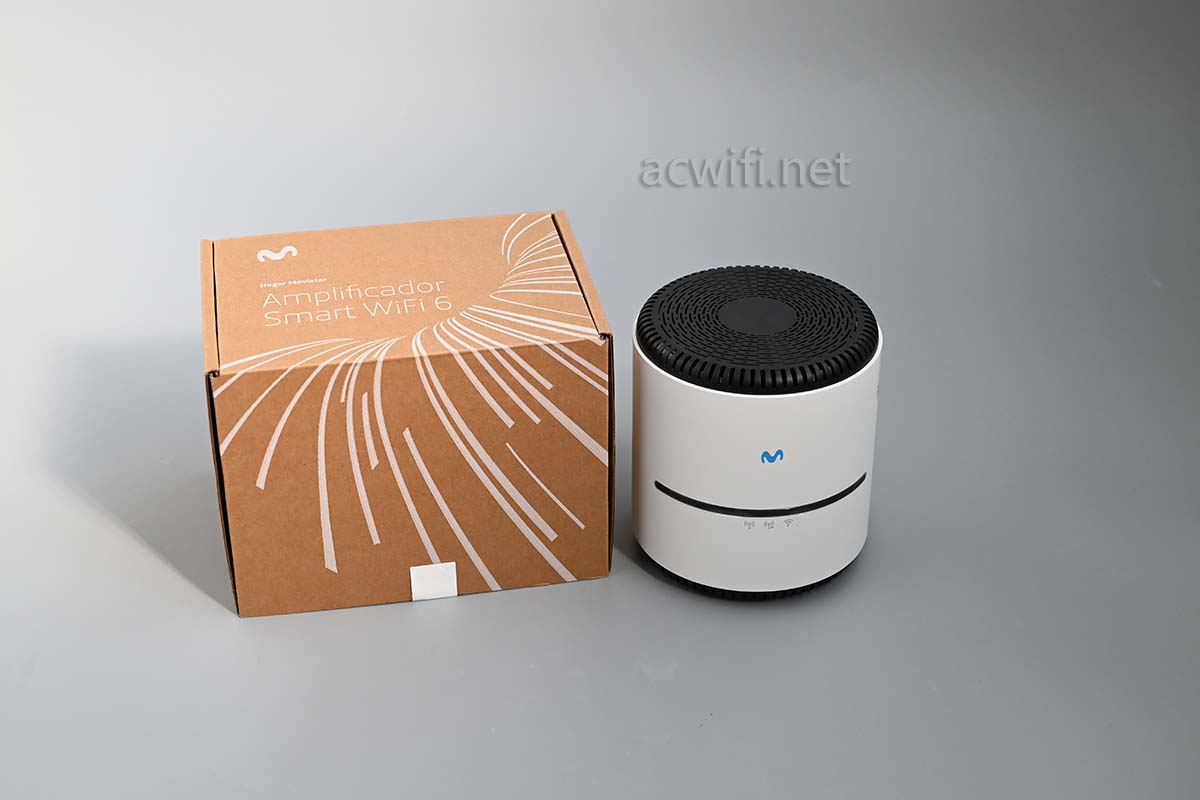

内置天线的设计，外形是圆柱体，就像一台蓝牙音箱，这外观也太好看了吧。

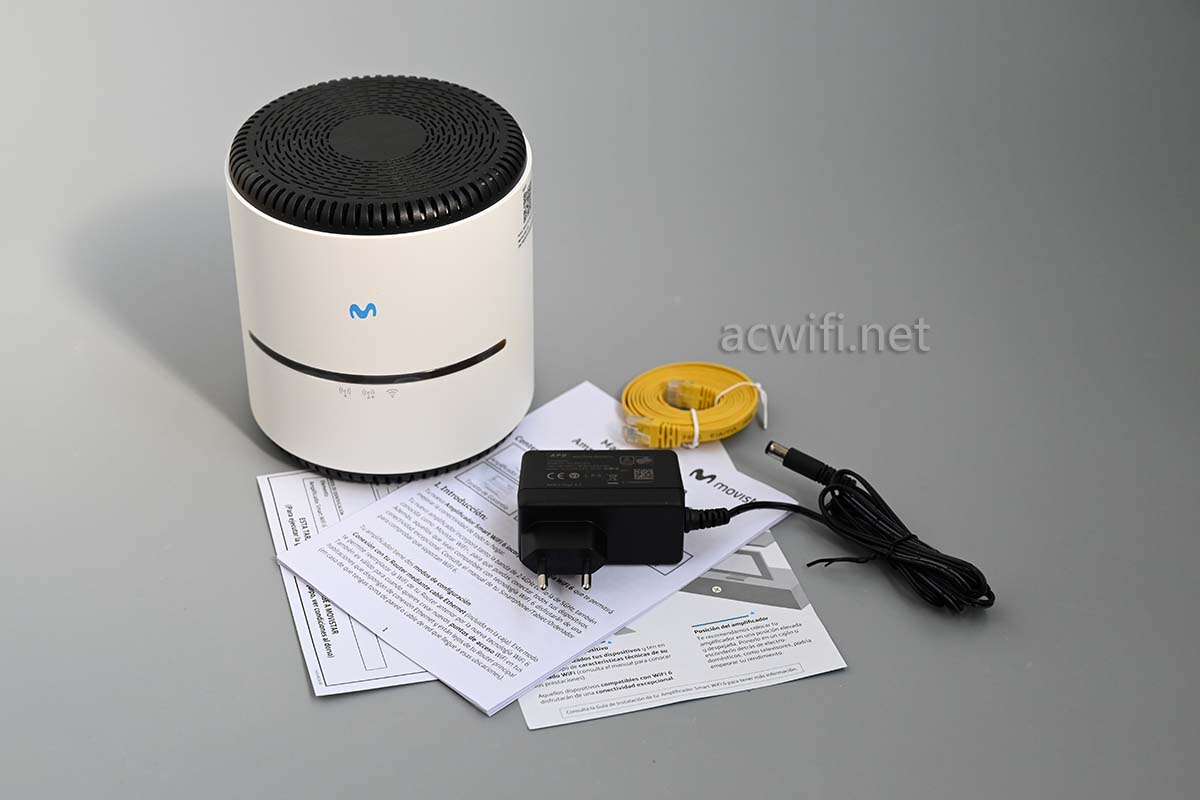

配件：

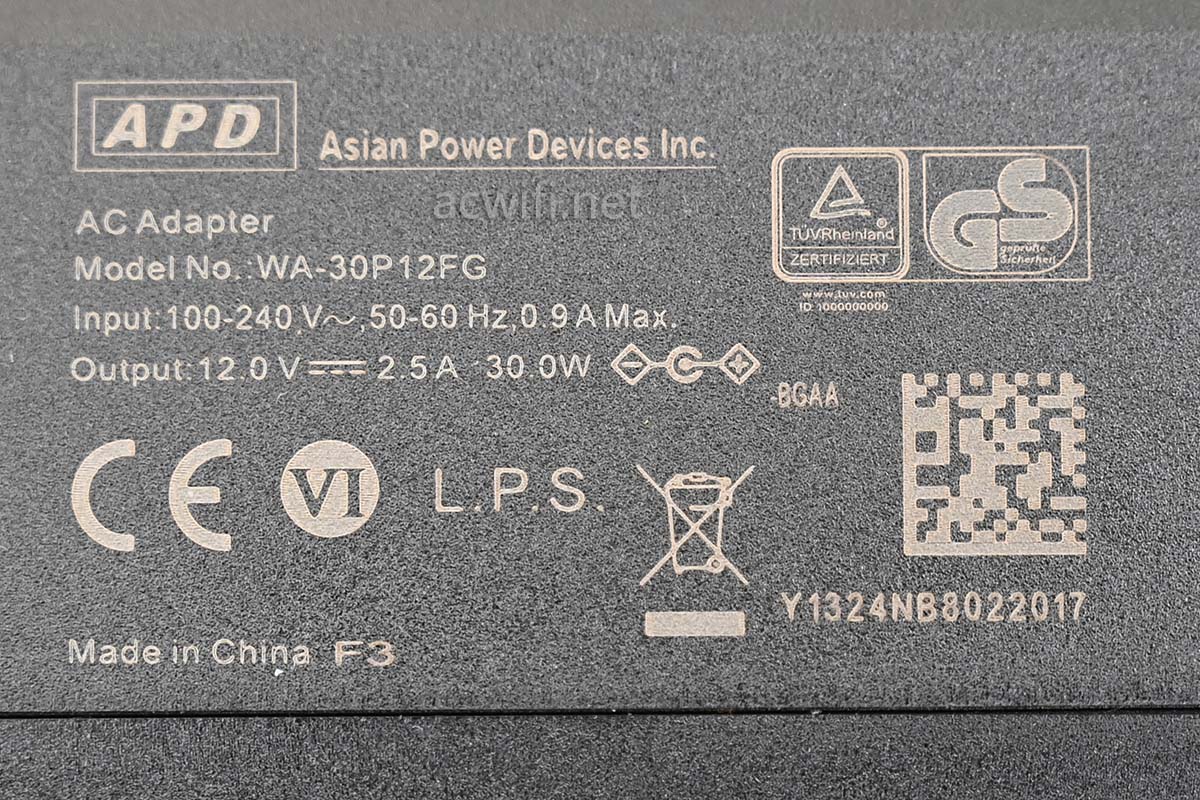

电源输出规格是12V/2.5A，实际待机功率是14.5W，功耗有点高。

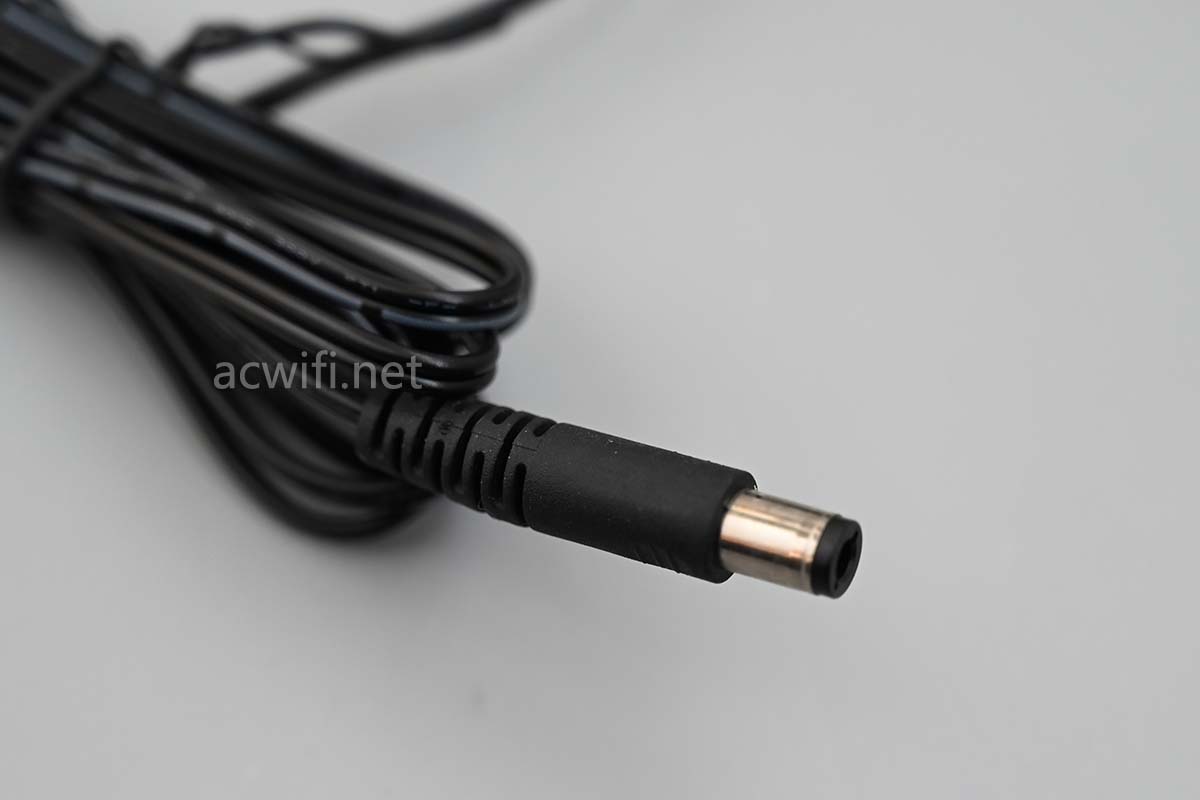

DC插头不是常规的5.5mm外径，而是6.2mm，内径2.5mm：

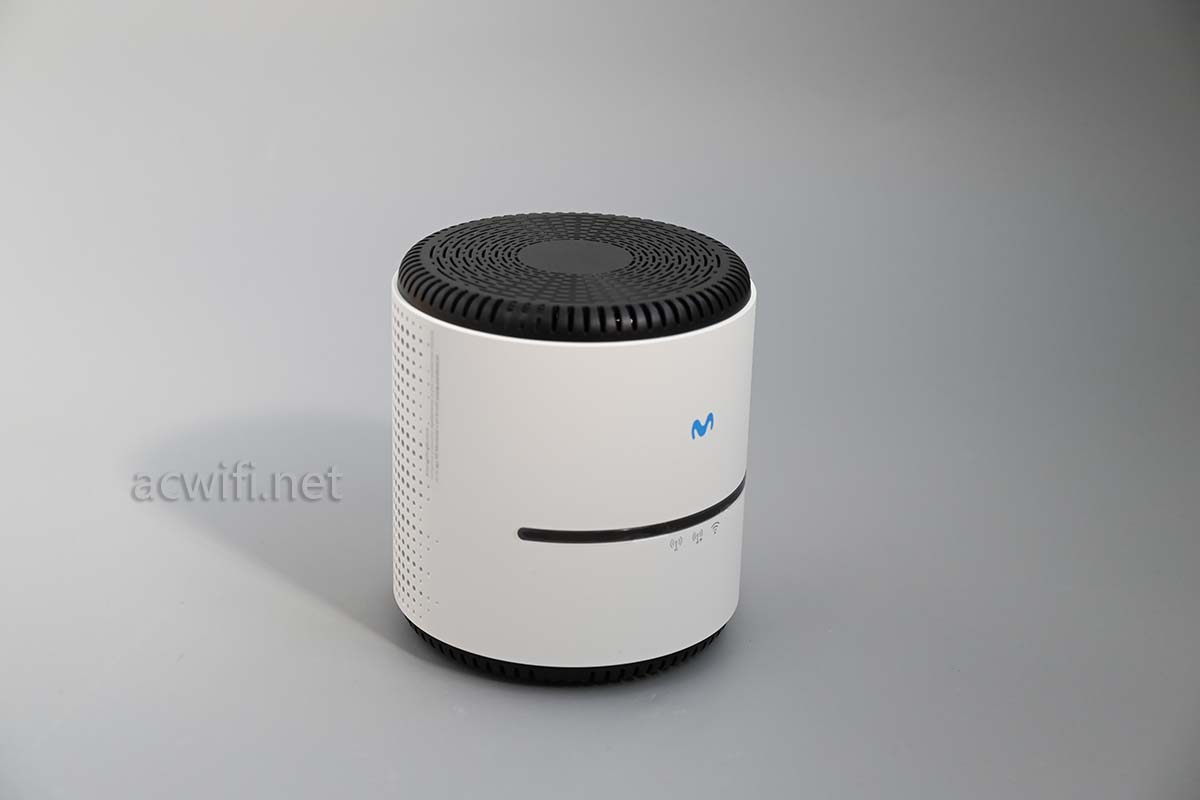

华丽的45度视角：

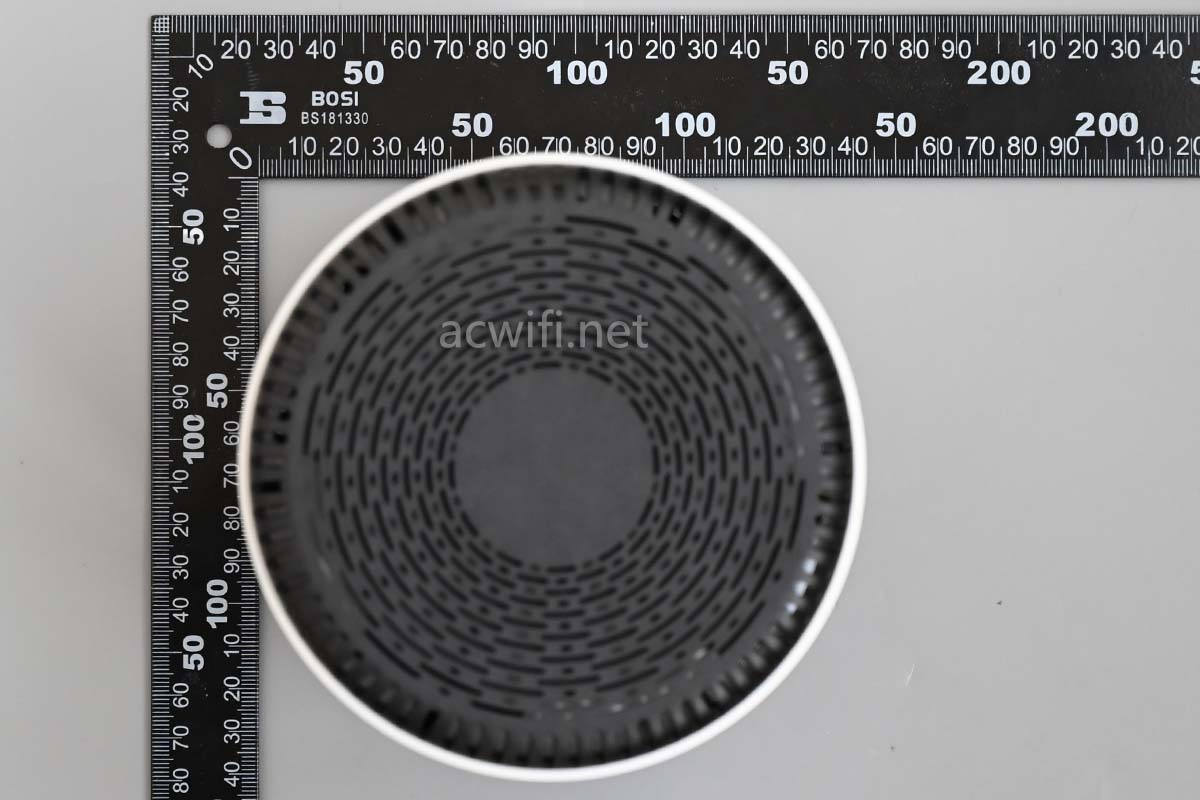

机身直径大约13cm:

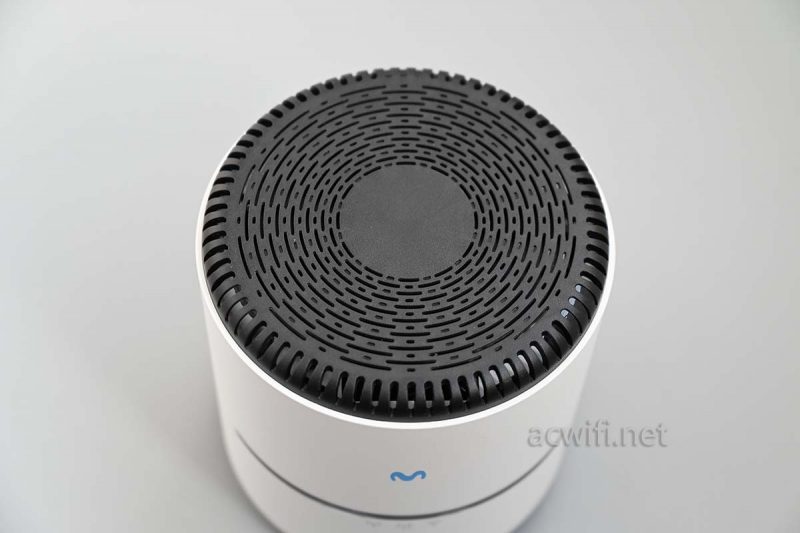

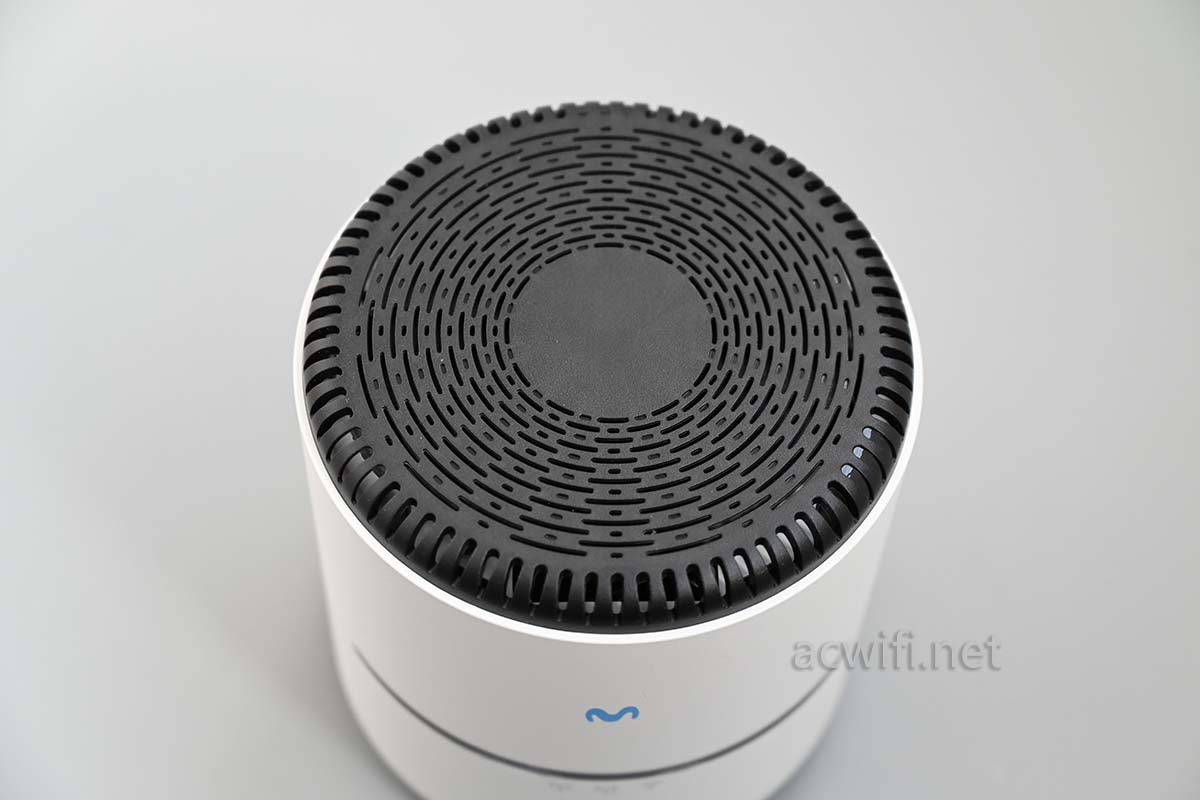

机身顶部布满了散热孔：

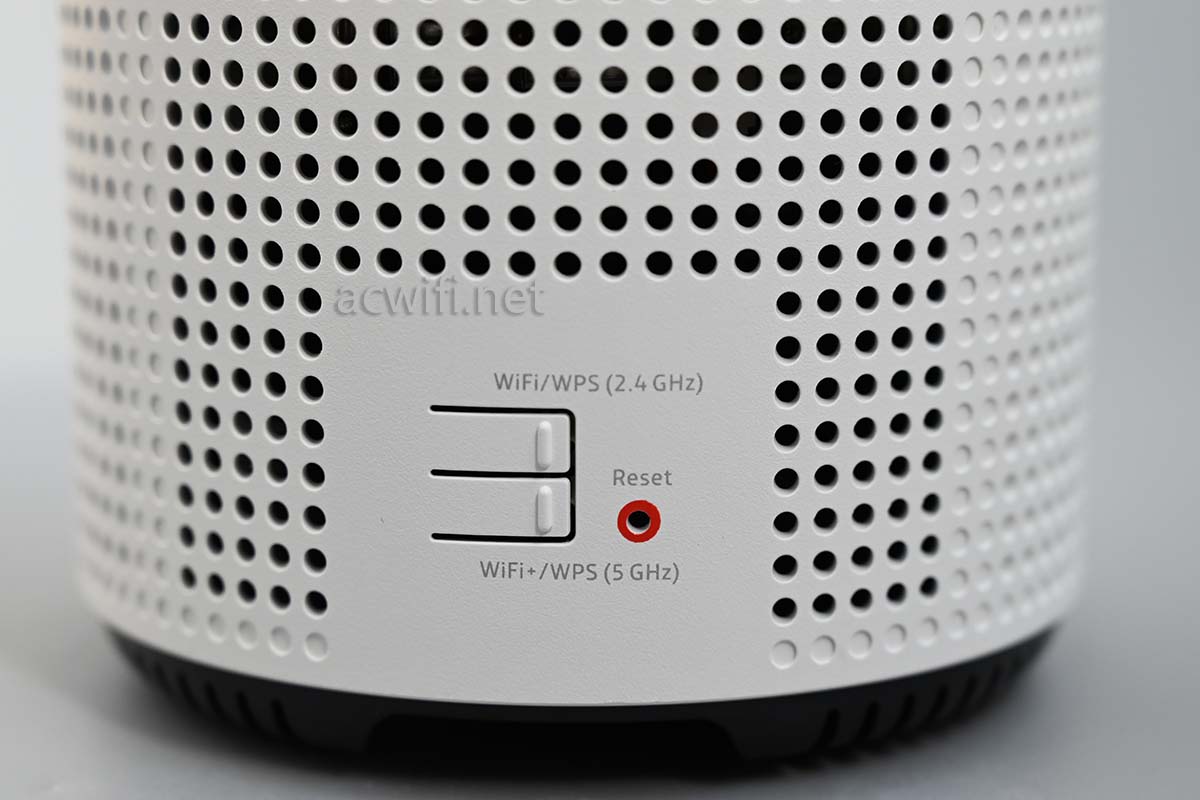

背面也有散热孔：

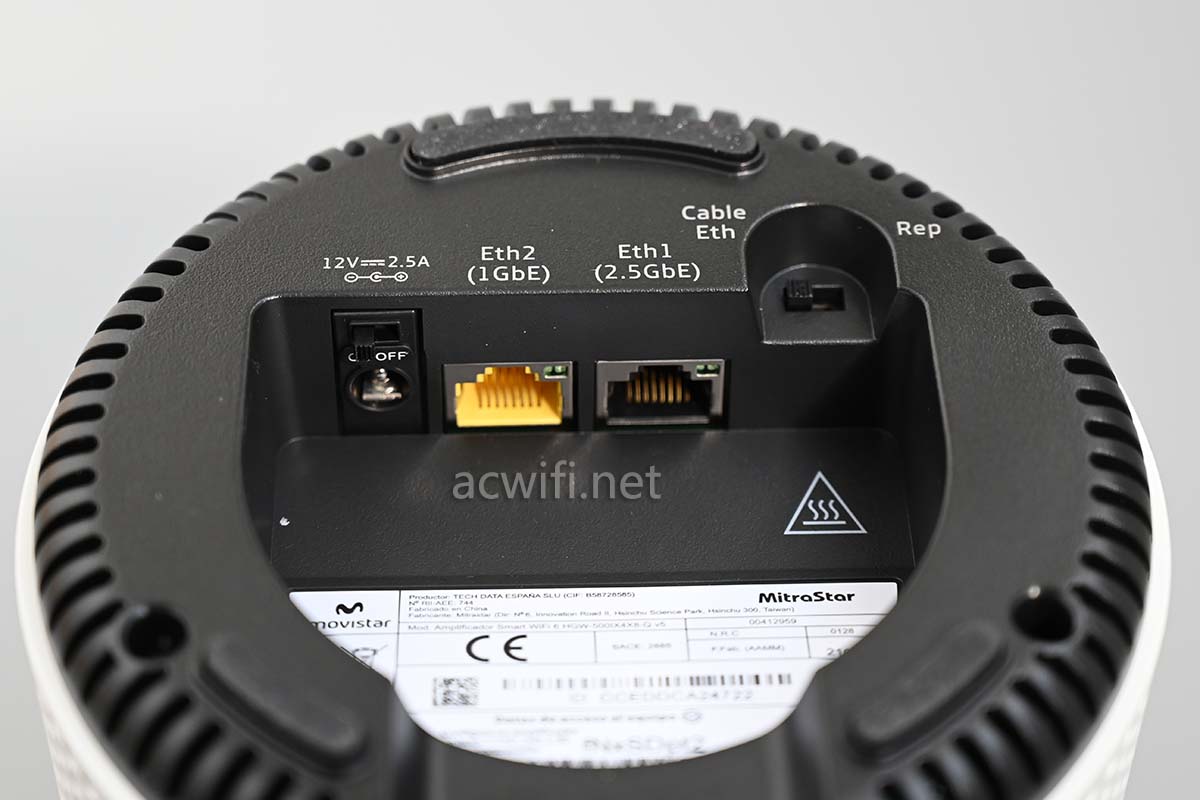

有两个网口，一个千兆，一个2.5G，没有WAN口，因为这款是纯无线AP，不带路由功能。

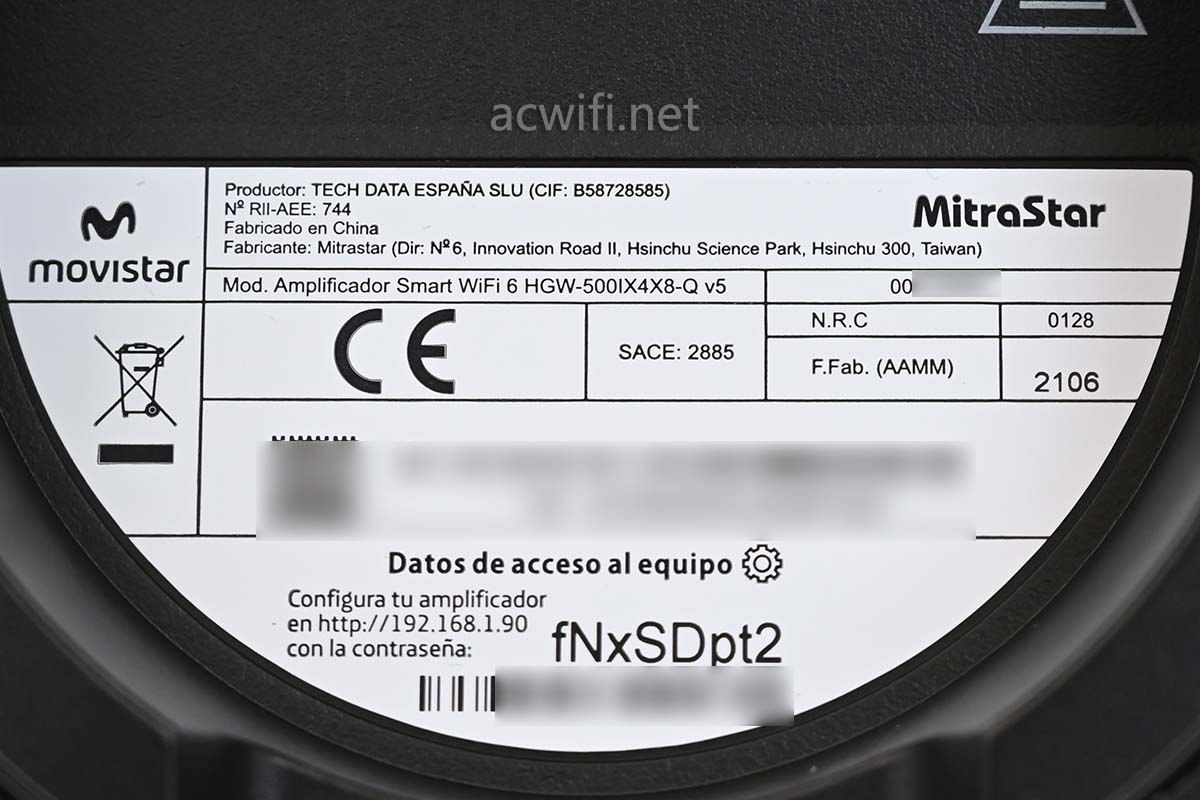

产品型号：HGW-500IX4X8-Q v5

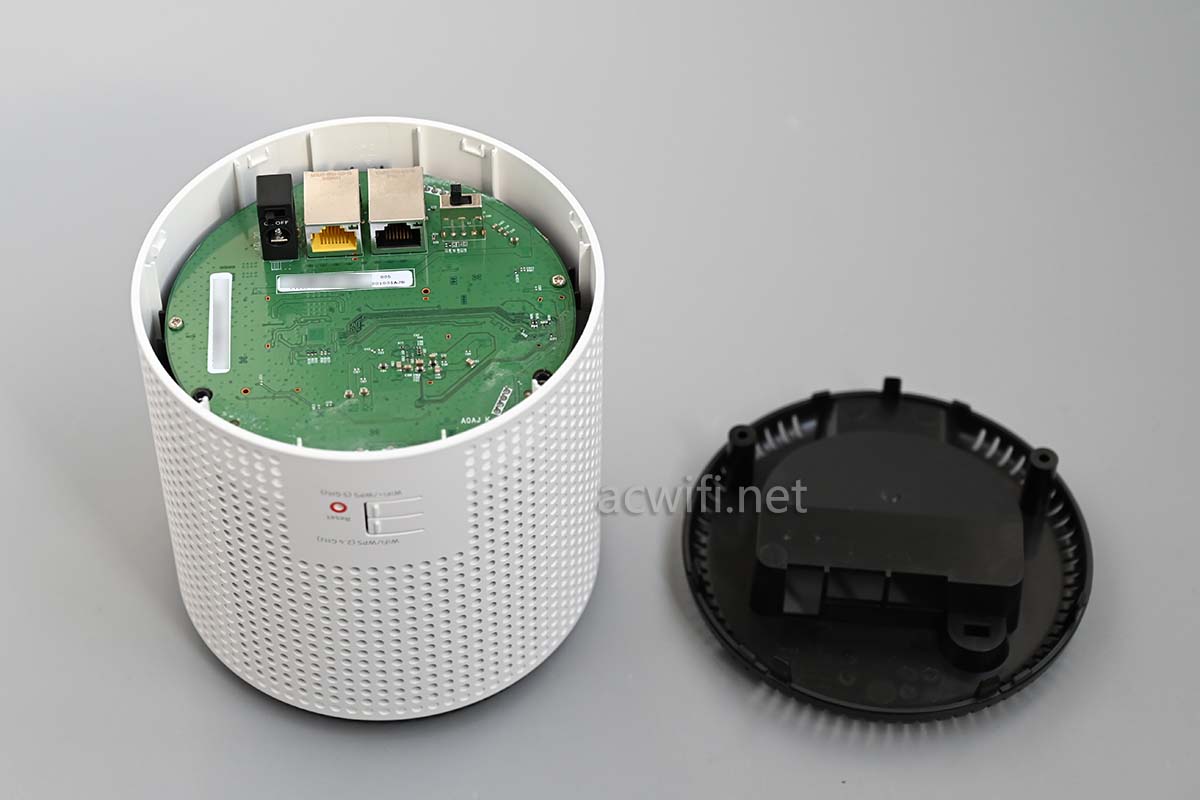

从底部开拆：

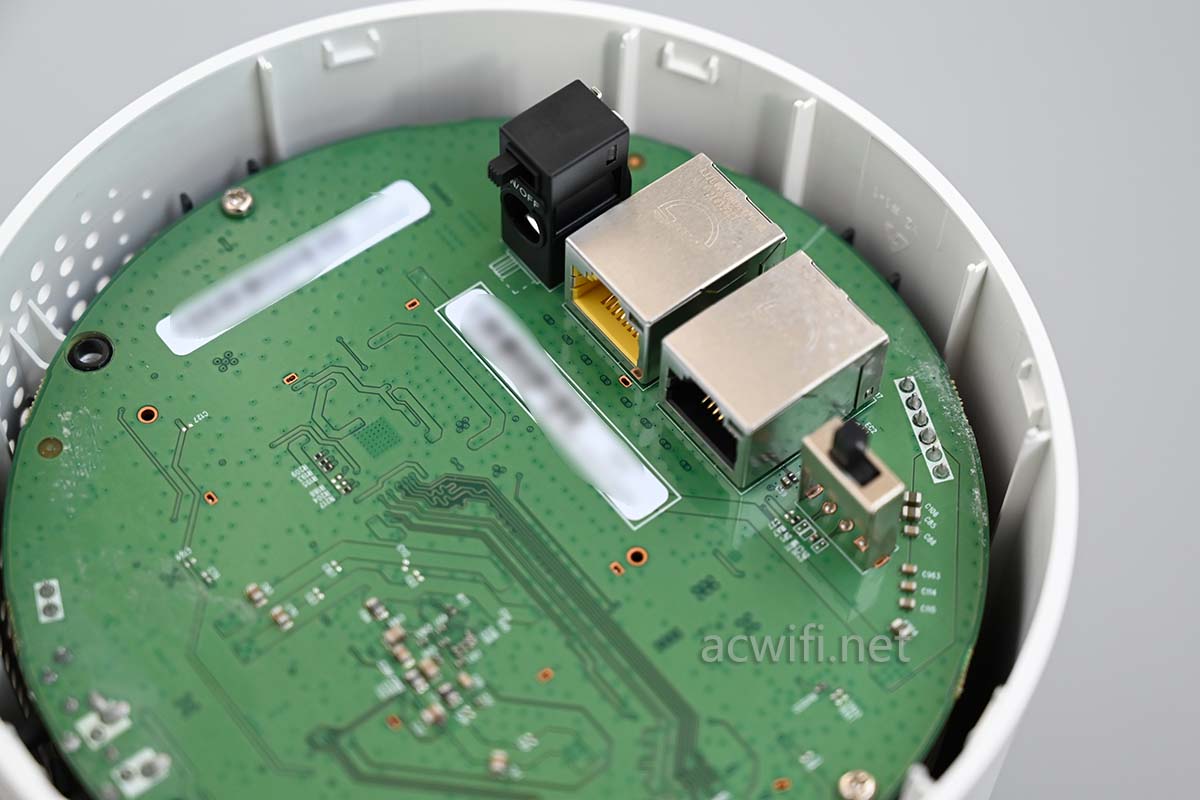

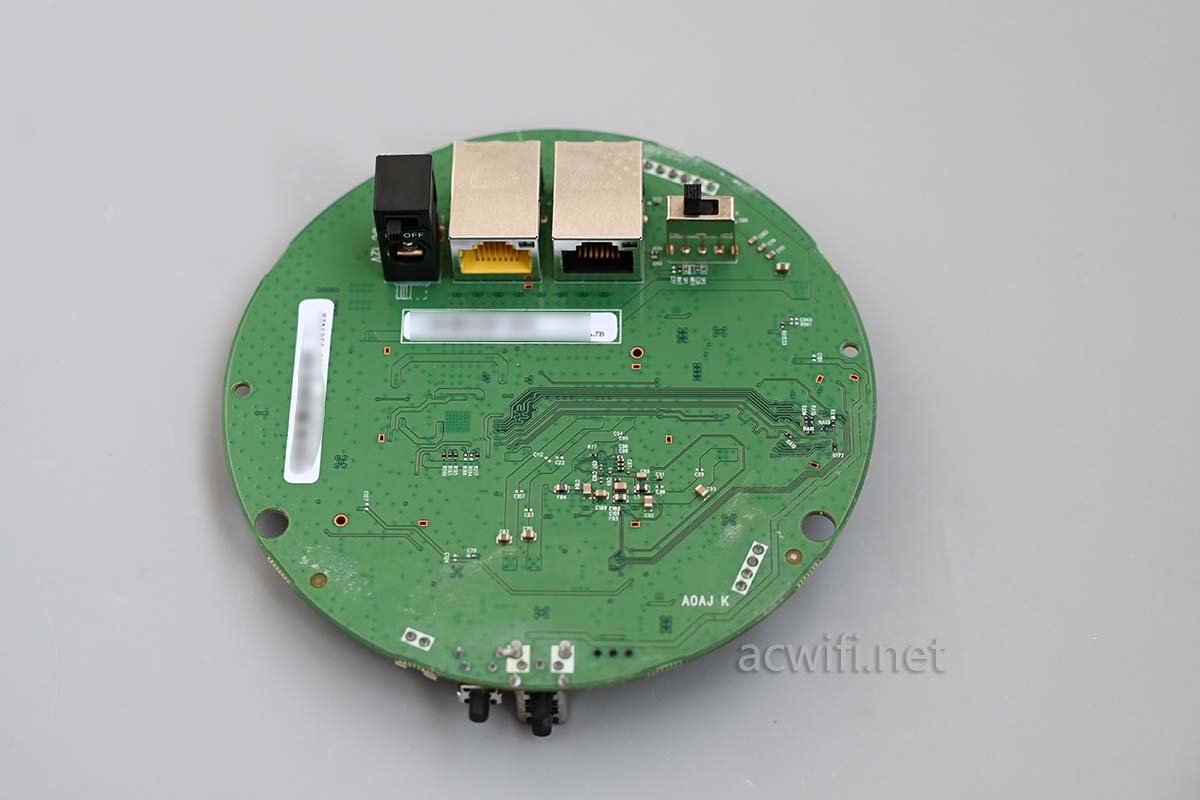

底部这板主板没芯片，估计不止一片板子：

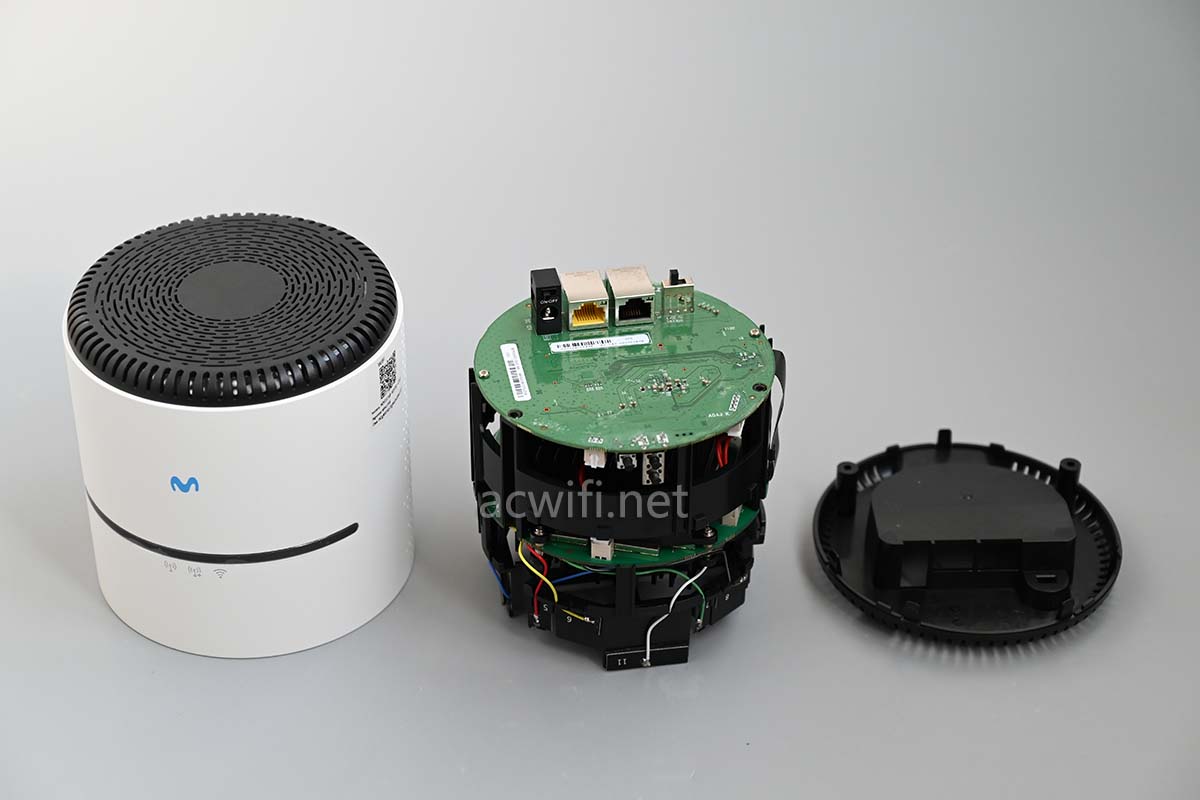

把里面的主体抽出来：

果然是两片主板：

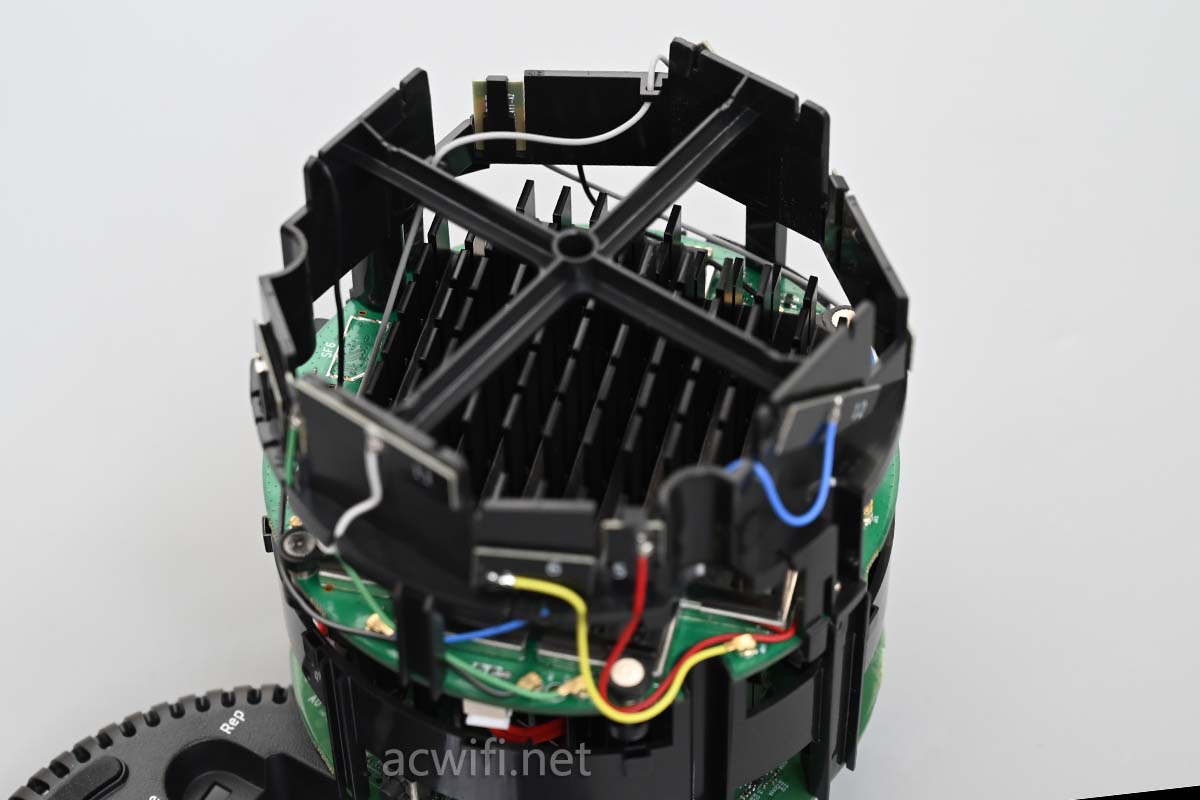

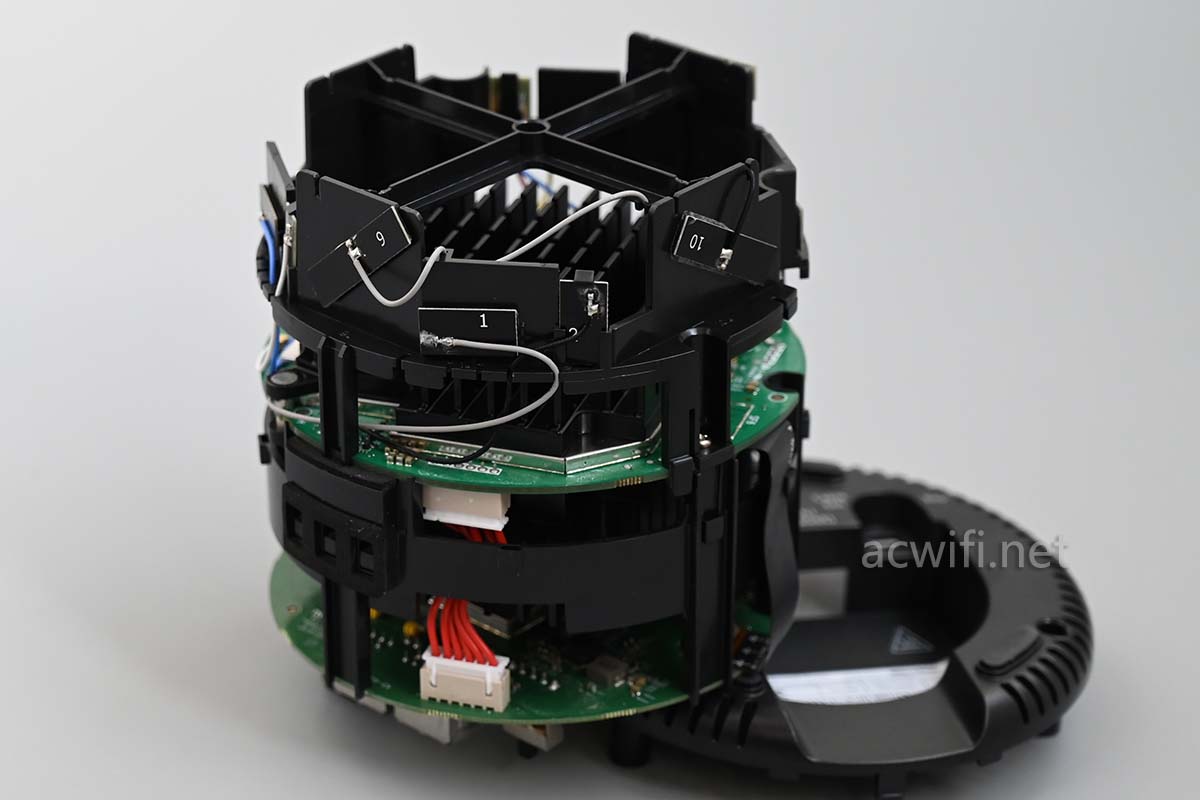

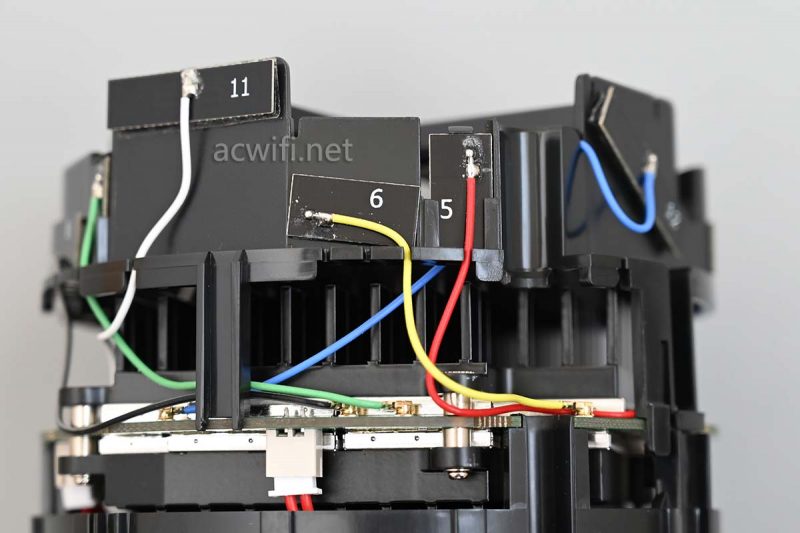

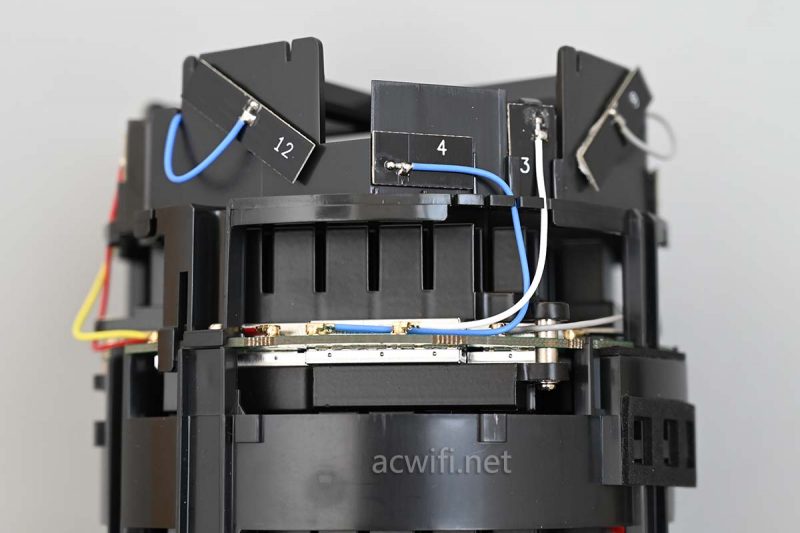

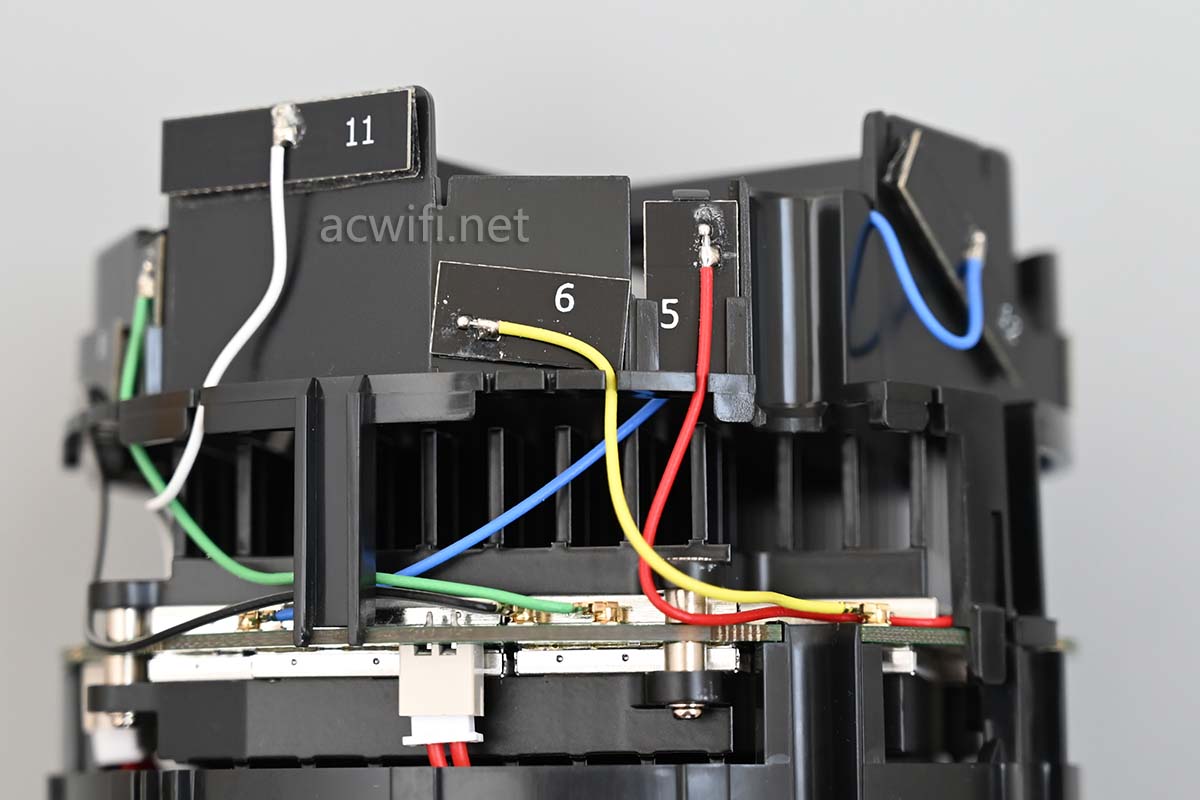

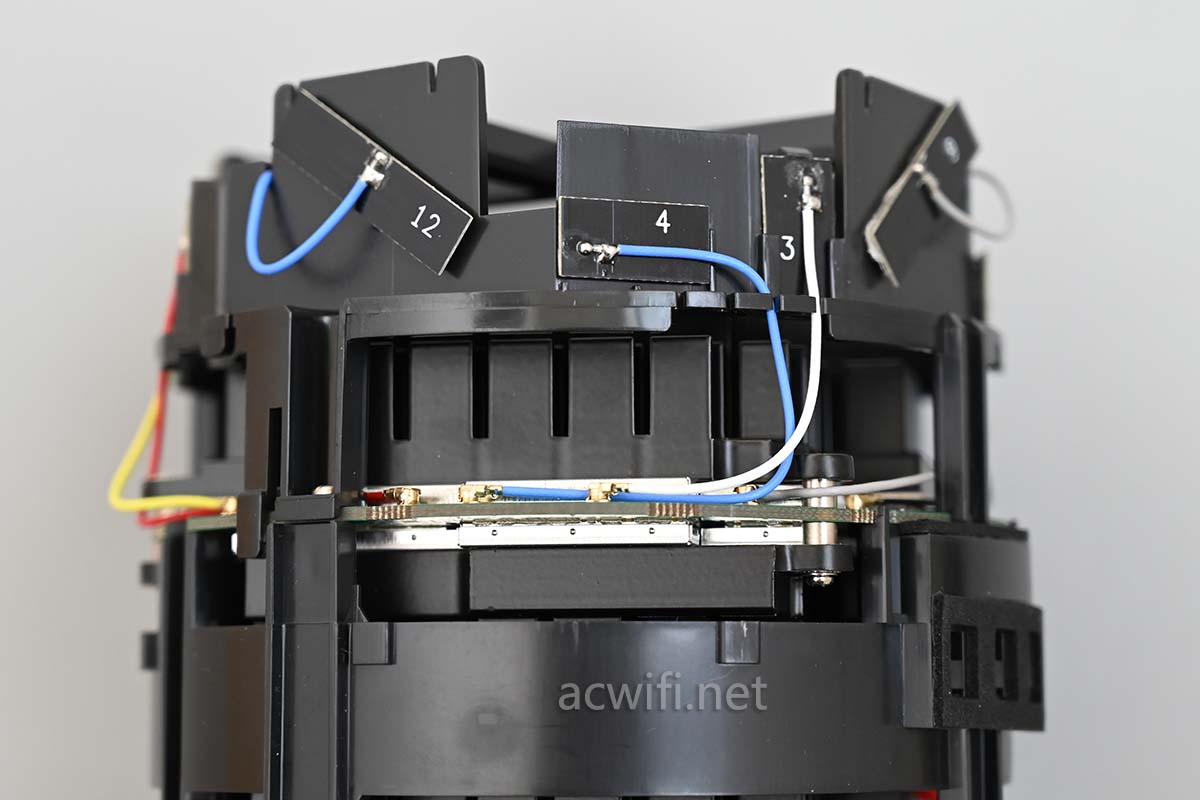

顶部是天线支架，一共布满了12片PCB天线，编辑从1-12。较长的那片比如是“12号“是2.4G天线，一共有4片，当中有3片是斜放，1片水平放置。剩下的8根天线均是5G天线。每相邻的两片5G天线互相垂直：

12片天线围成了一圈，难道这台是12条流的无线AP？

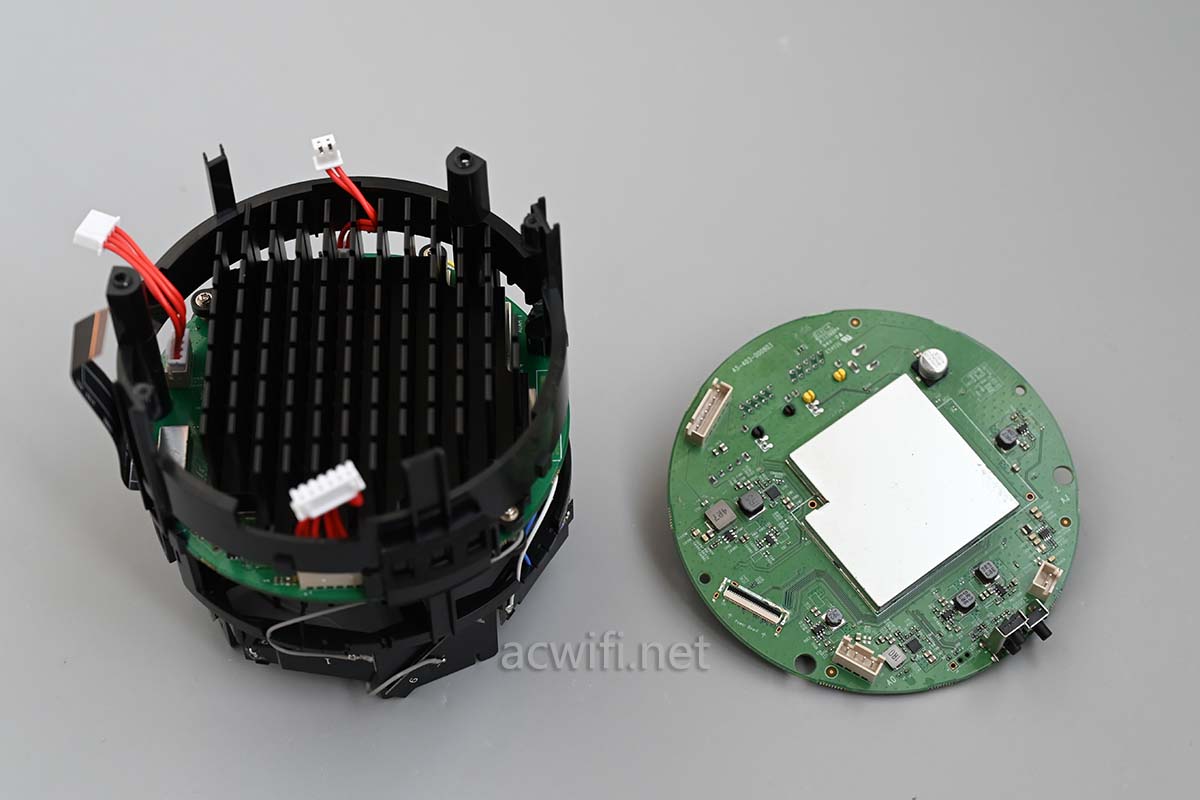

不知先从哪下手，就先拆下其中之一的板子吧，拆它之前先把三根红色接头和一根黑色的排线拆下，方能分离出电路板：

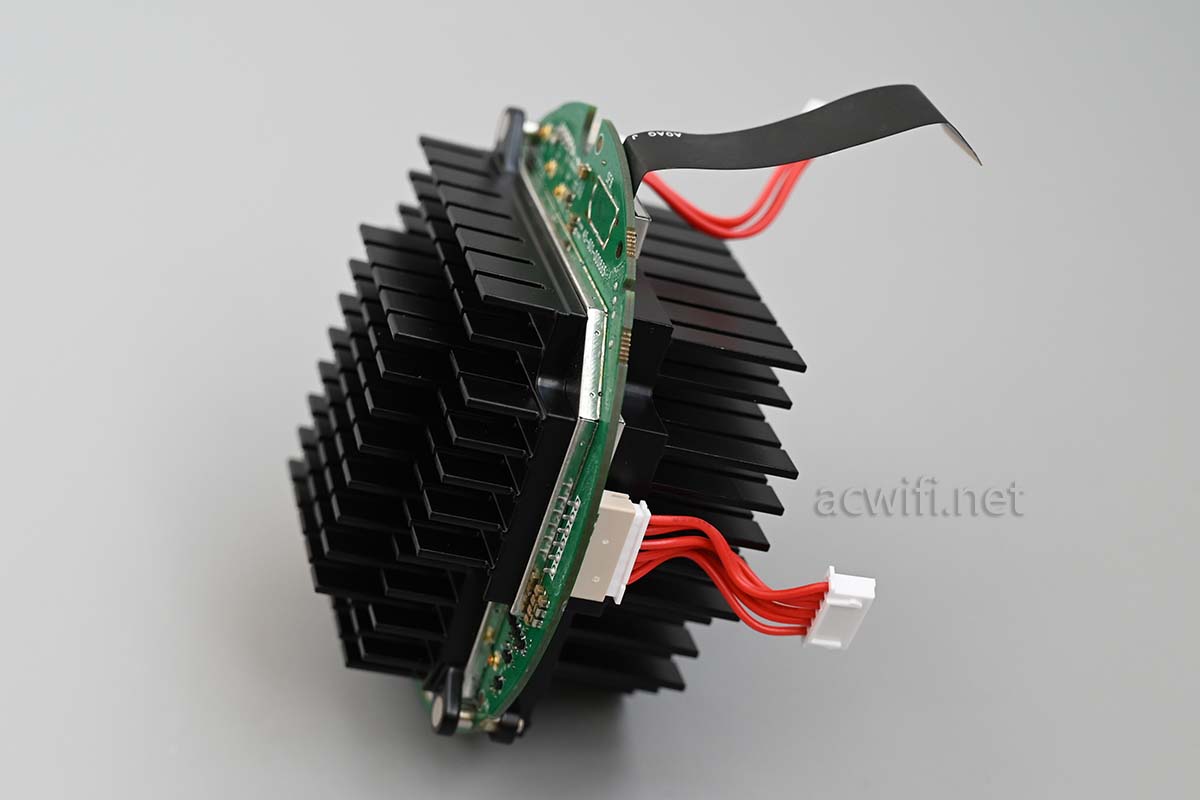

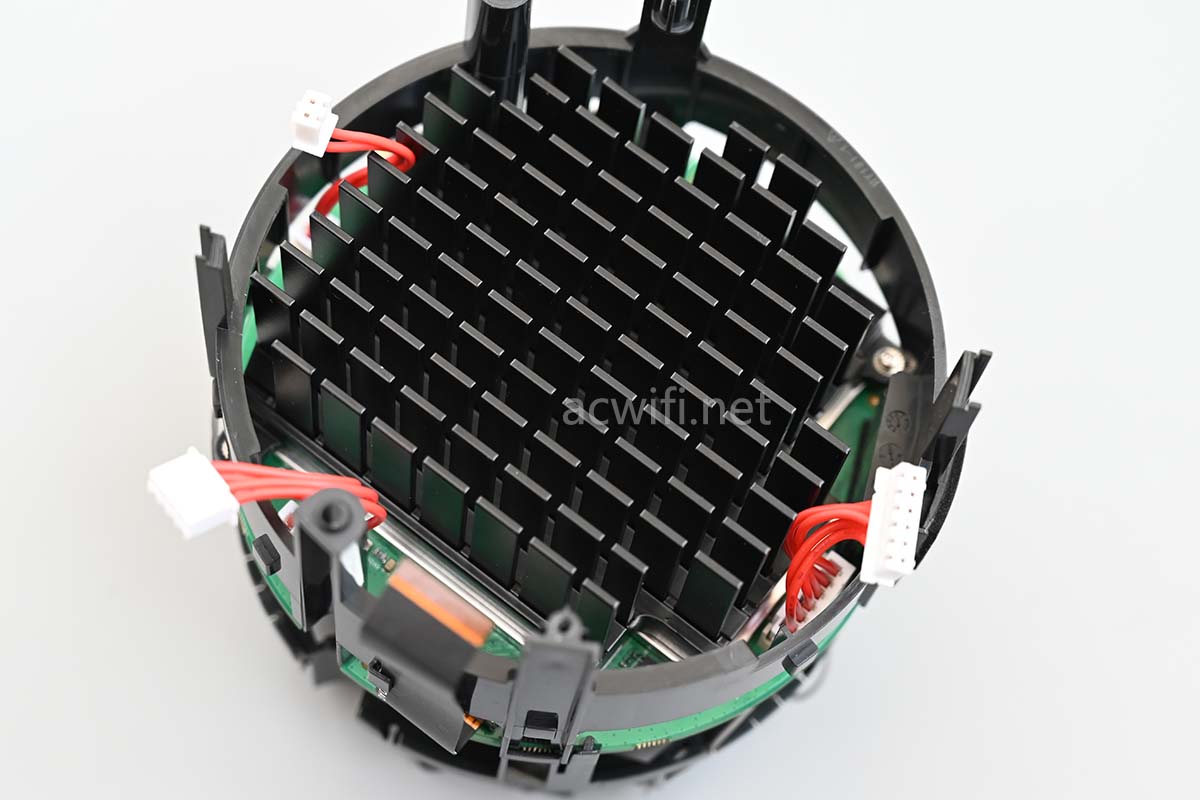

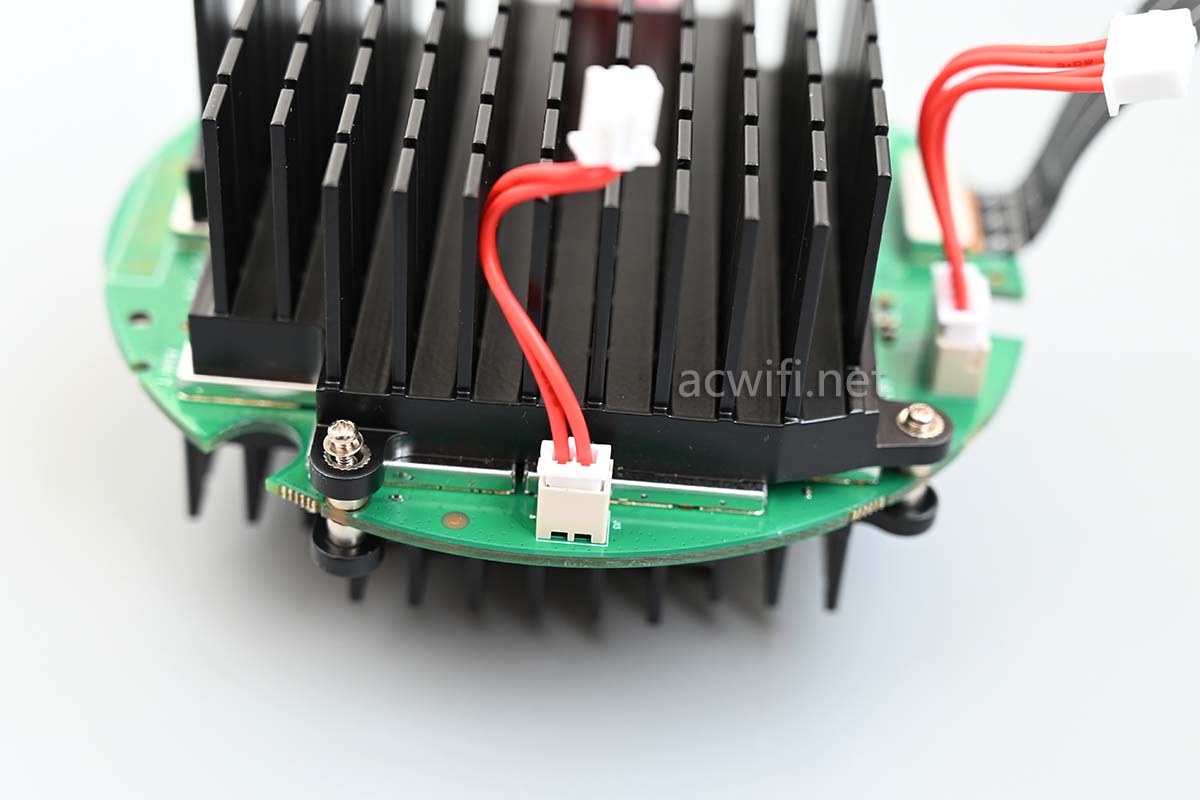

散热器比较大，一共有两片，两片夹着一片主板：

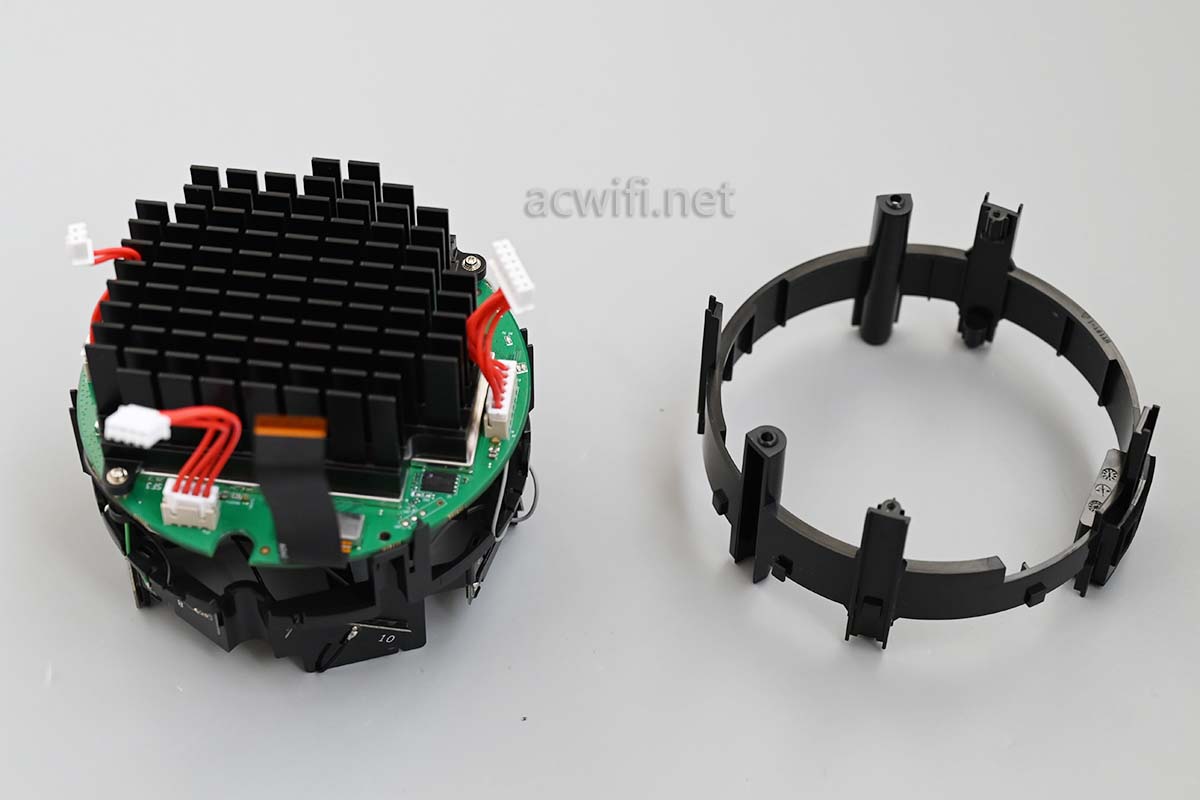

拆出连接两片主板的固定支架：

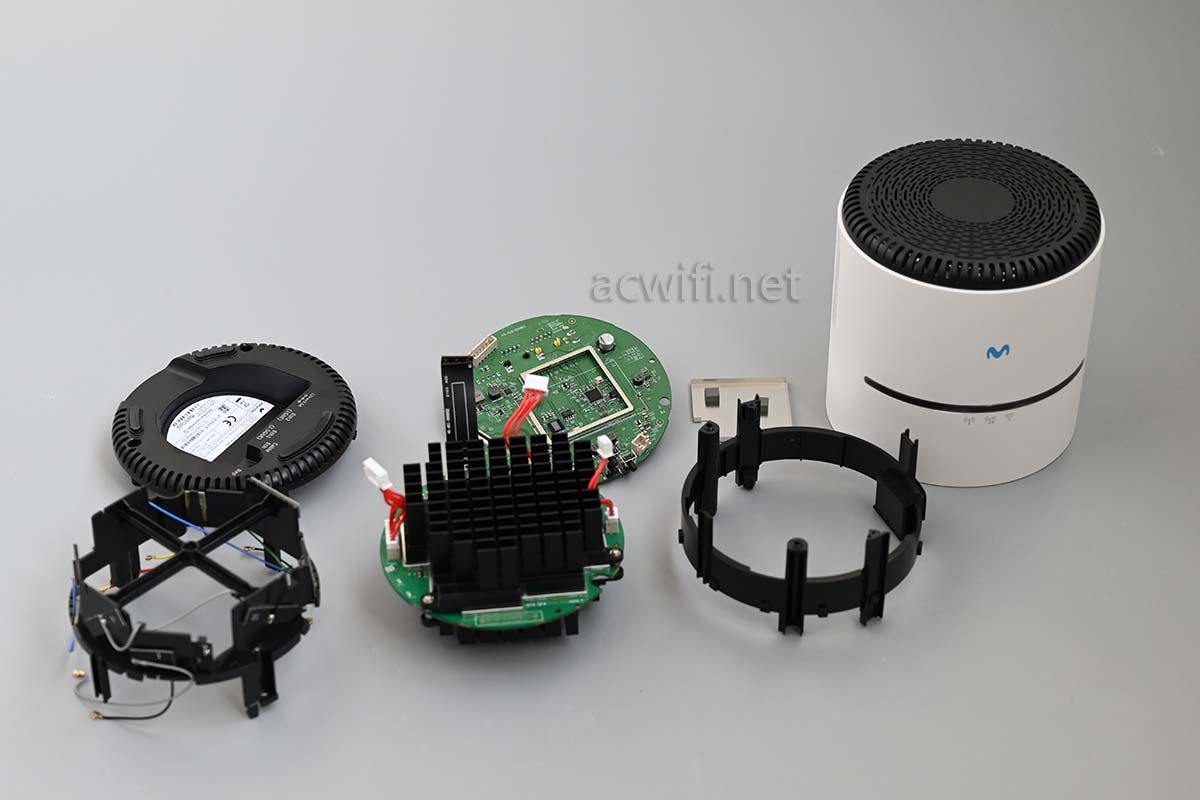

继续拆下来天线支架，之后就成这个样子了：

主要芯片都在这”三明治“里面：

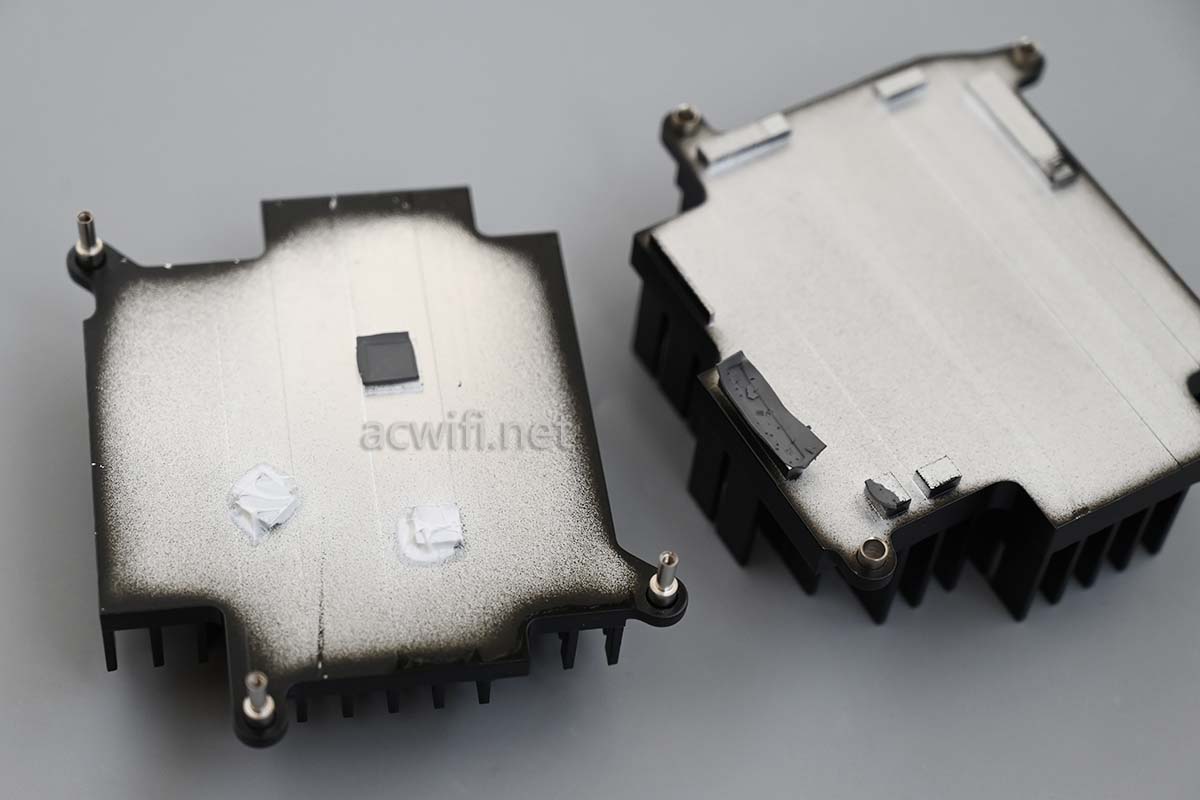

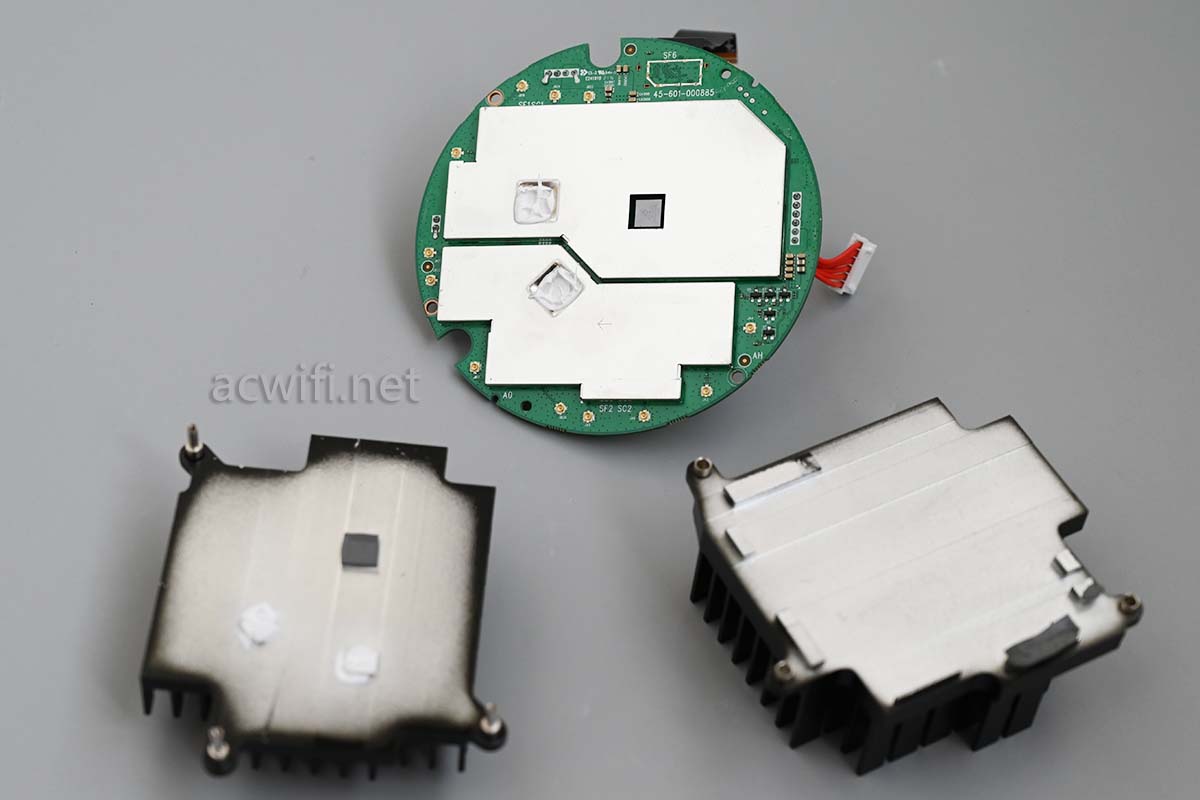

把两片散热器拆下来：

先看主板这一面，因为这一面看见了主控芯片，所以我定义为主板正面：

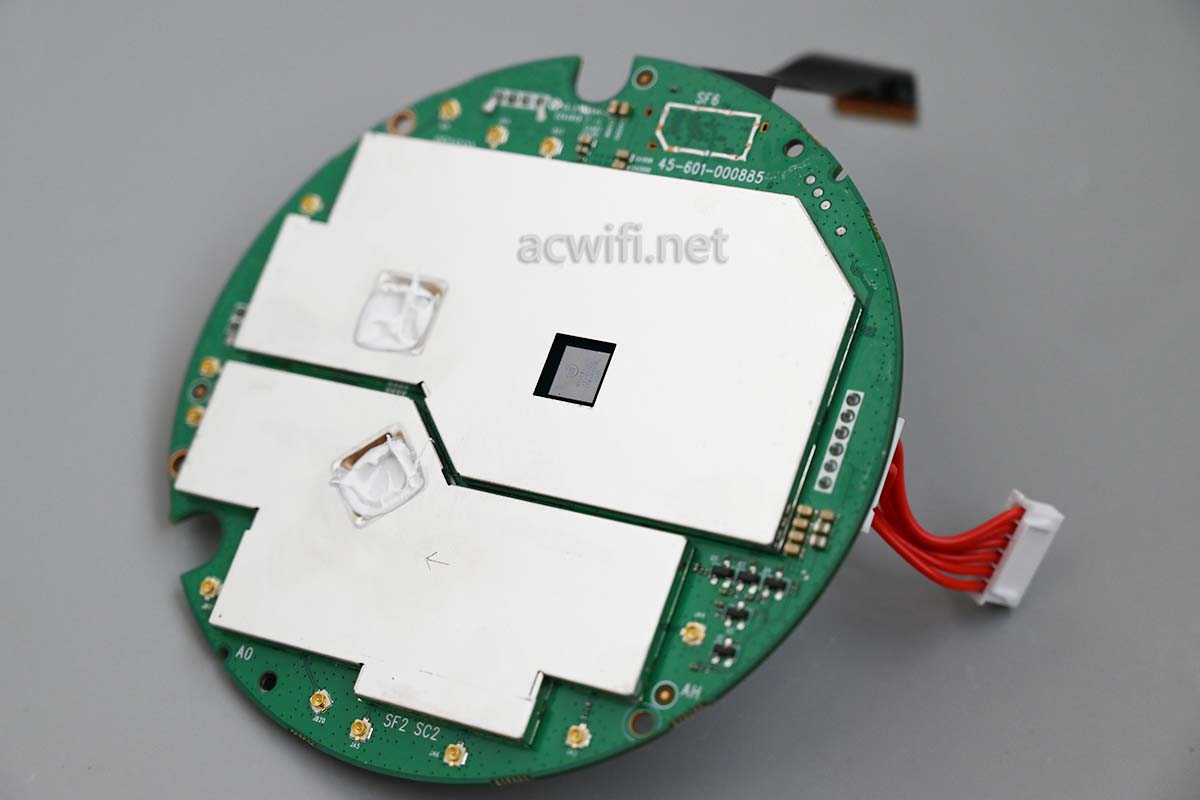

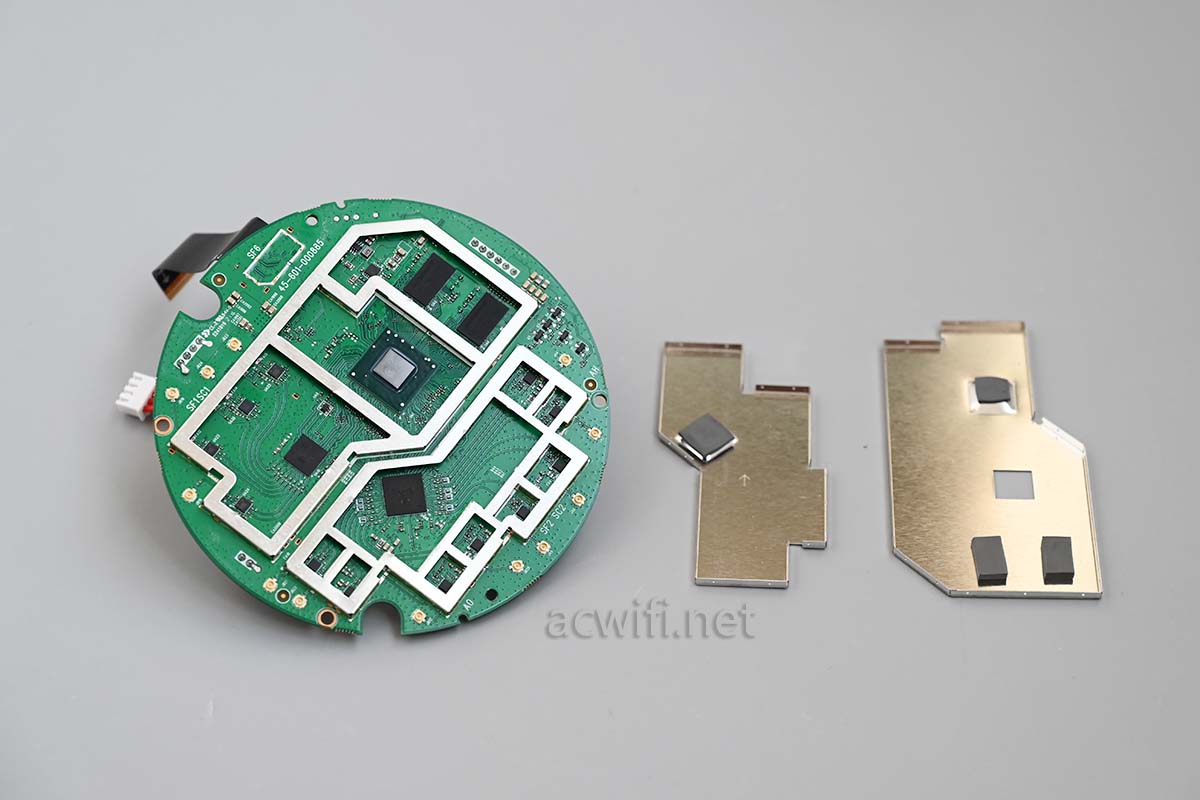

撬开两片屏蔽罩：

先看CPU是什么型号吧。

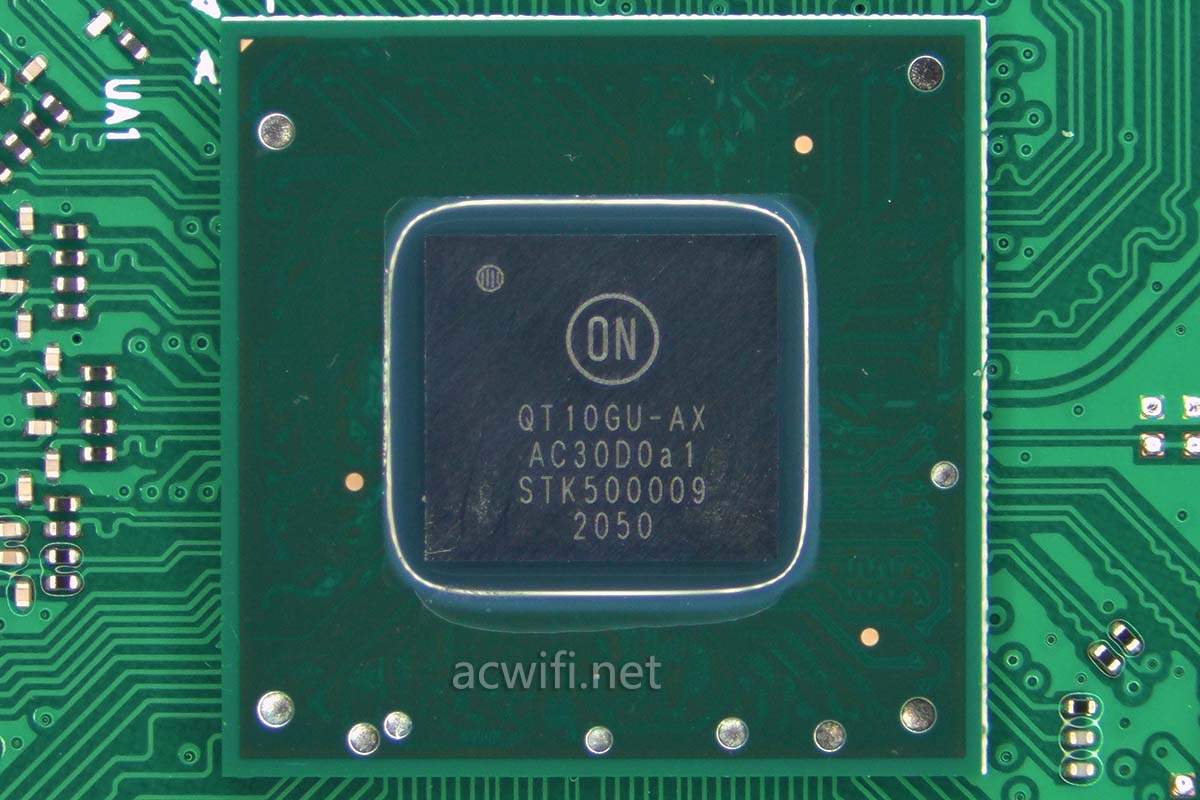

CPU型号是QT10GU-AX。(Baseband Chip DBDC, WiFi 6, 4×4 in 2.4 GHz and 8×8 in 5 GHz)

找不到核心频率的相关参数。

QT10GU-AX的参数如下：
• Dual-Band Dual-Concurrent Modem- ViSiON Cloud
managed- Up to 8×8 5 GHz + 4×4 2.4 GHz
• World’s First 8×8 WiFi 6 Solution
• 5 GHz Modem- Industry’s Highest Performance
802.11ax/ac/n/a/g/b WiFi 6 DBDC Baseband Chip- Up to
8 Streams in 8×8 MIMO Configuration
• 2.4 GHz Modem- Support for 802.11ax/n/g/b- Up to 4
Streams in 4×4 MIMO Configuration
• Embedded Processors- DSP Processors- Support for
Minimum Burden on the Host CPU
• Hardware Datapath- Layer 2/3 Switching Supported,
Including Full HW VLAN Support- Layer 3 Stream
Identification

QT10GU-AX双频双发，集成了2.4G和5G无线基带（BB）和MAC，2.4G支持4x4mimo，5G可支持8x8mimo。

接着看RF无线吧，否则看得不明不白的。

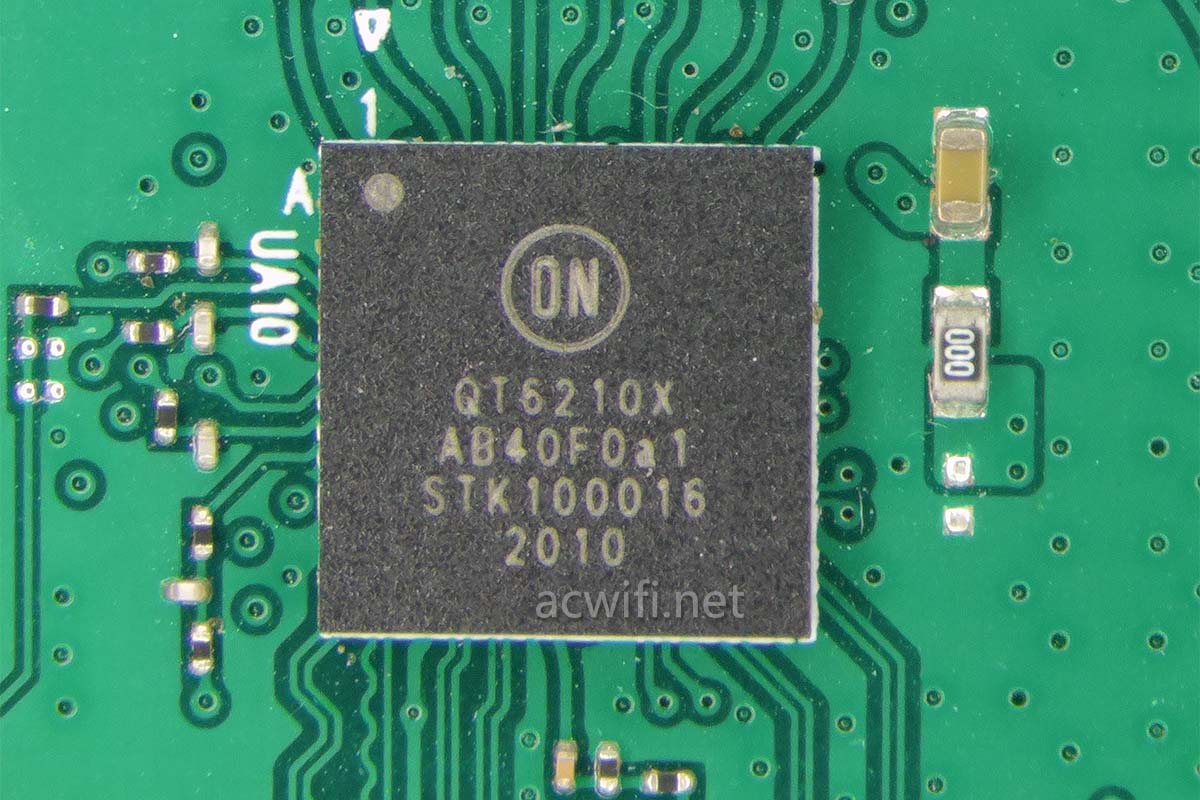

2.4G RF芯片型号是QT6210X：

QT6210X参数：
4Tx/4Rx Chains to Support 4×4 MIMO System
2.4 GHz Operation Mode
Supports 20/40 MHz BW in 2.4 GHz System
IEEE 802.11ax/n/g/b Compliant

QT6210X支持4x4mimo，在40MHz频宽下最高速率1147Mbps。

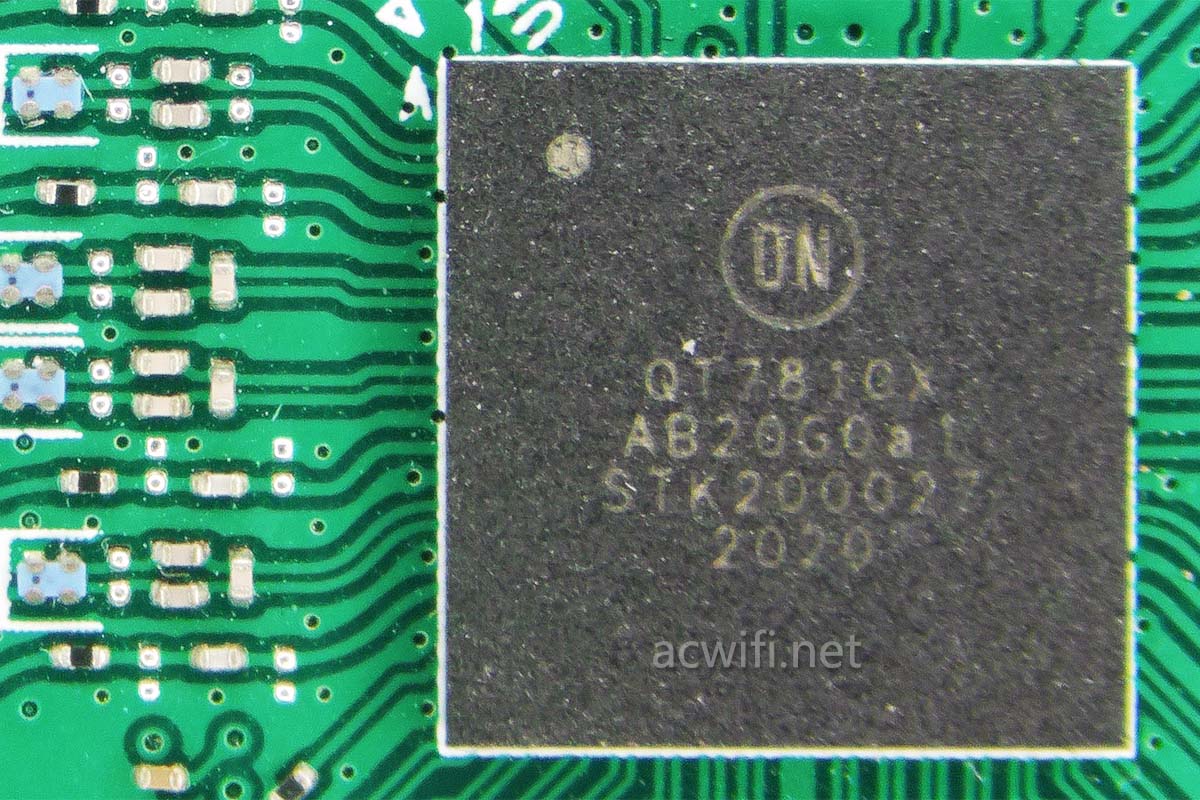

5G RF芯片型号是QT7810X：

QT7810X的参数如下：
8Tx/8Rx Chains to Support True 8×8 MIMO System
5 GHz Operation Mode
RF chip that supports WiFi 6
Supports 20/40/80/160 MHz Bandwidth in 5 GHz System
IEEE 802.11ax/ac/n/a Compliant

用winfi软件查看5G只是4条空间流：

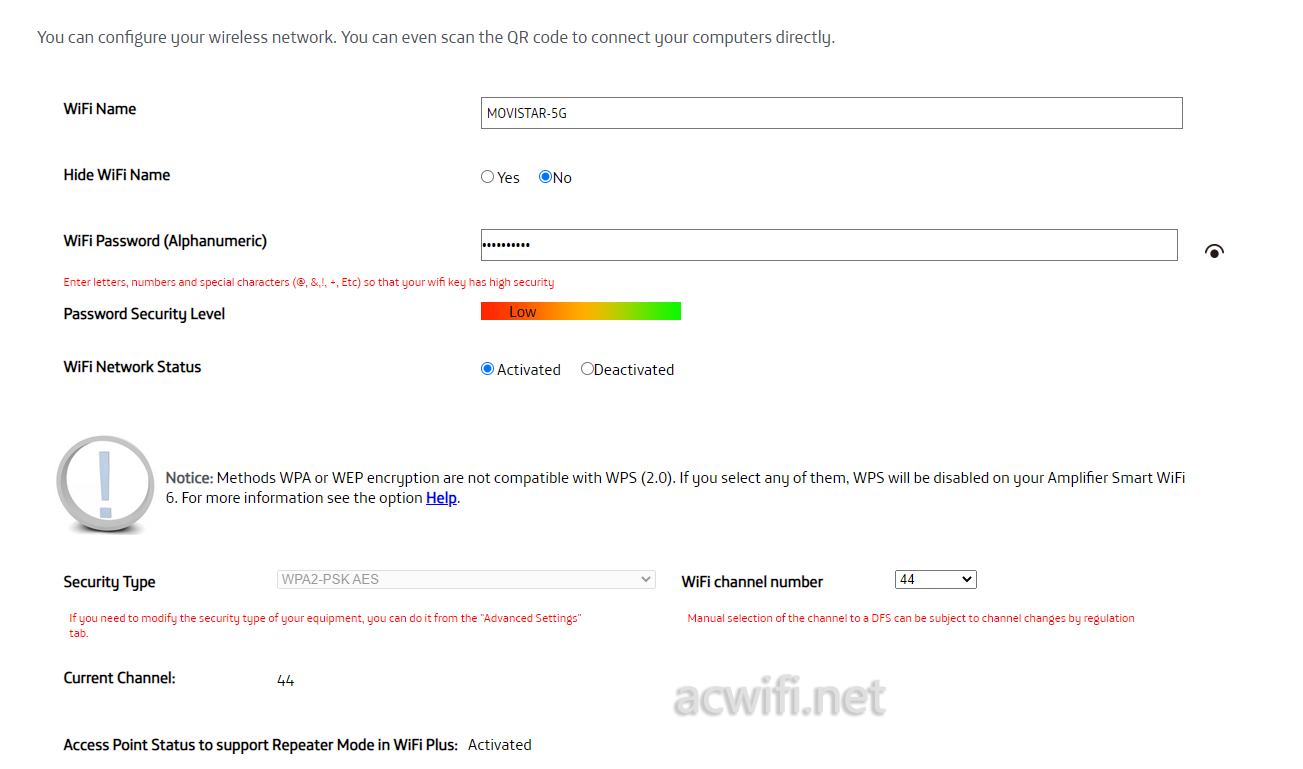

5G高级设置页里没有频宽设置，频宽不能自动，只有固定的”Auto“，所以5G在4x4mimo下最高速率是2402Mbps。

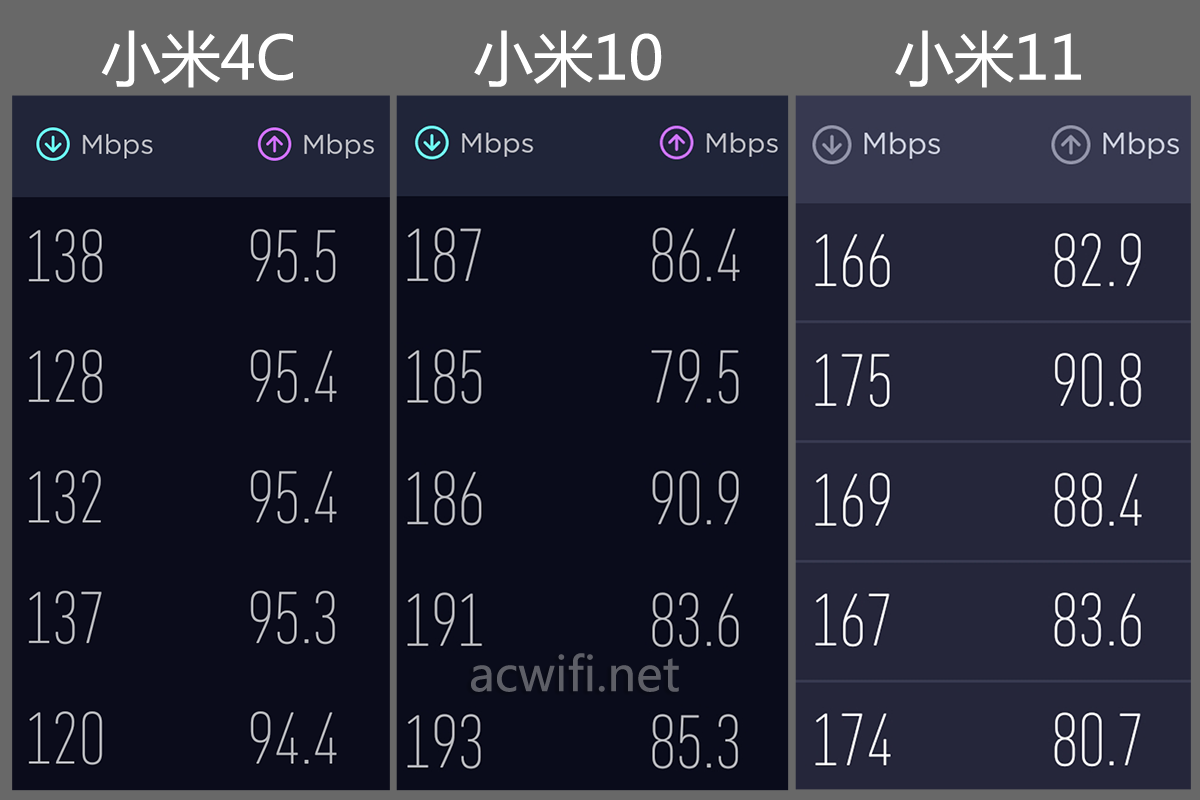

2.4G设置了20/40，但出来的还是20MHz频宽，所以即使2.4G支持4x4mimo，但最高速率只是573.5Mbps。

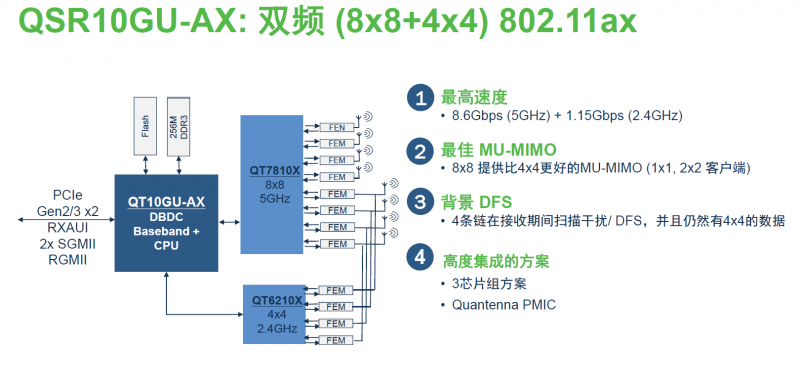

从安森美（onsemi）官网找到了这套方案的介绍：

上图的5G最高速度是8.6Gbps，掐指一算，这是在802.11ac下的最高速率（8x8mimo、1024-QAM、160MHz）。

这台HGW-500IX4X8-Q v5，实际只是4x4mimo 80MHz。

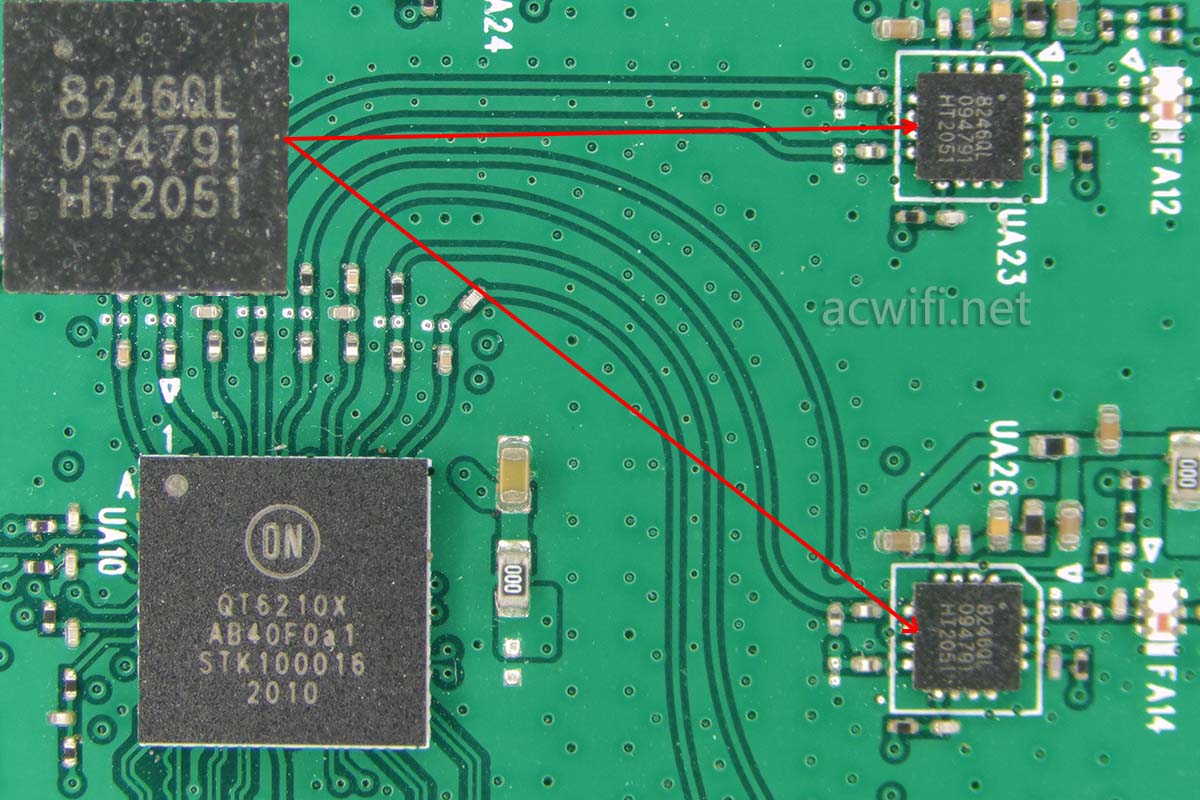

QT6210X外置了四颗2.4G FEM芯片，型号是KCT8246QL，上海康希通信科技公司的产品：

KCT8246QL的参数如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 29.5dB at 3.3V
Receive gain: 15dB at 3.3V
Noise Figure: 1.6dB at 3.3V
Output power:
+14dBm @ DEVM=-43dB, HE40/MCS11, 3.3V
+17dBm @ DEVM=-40dB, HE40/MCS11, 3.3V
+19.5dBm @ DEVM=-35dB, VHT40/MCS9, 3.3V
+20.5dBm @ DEVM=-30dB, HT20/MCS7, 3.3V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 3×3×0.55mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

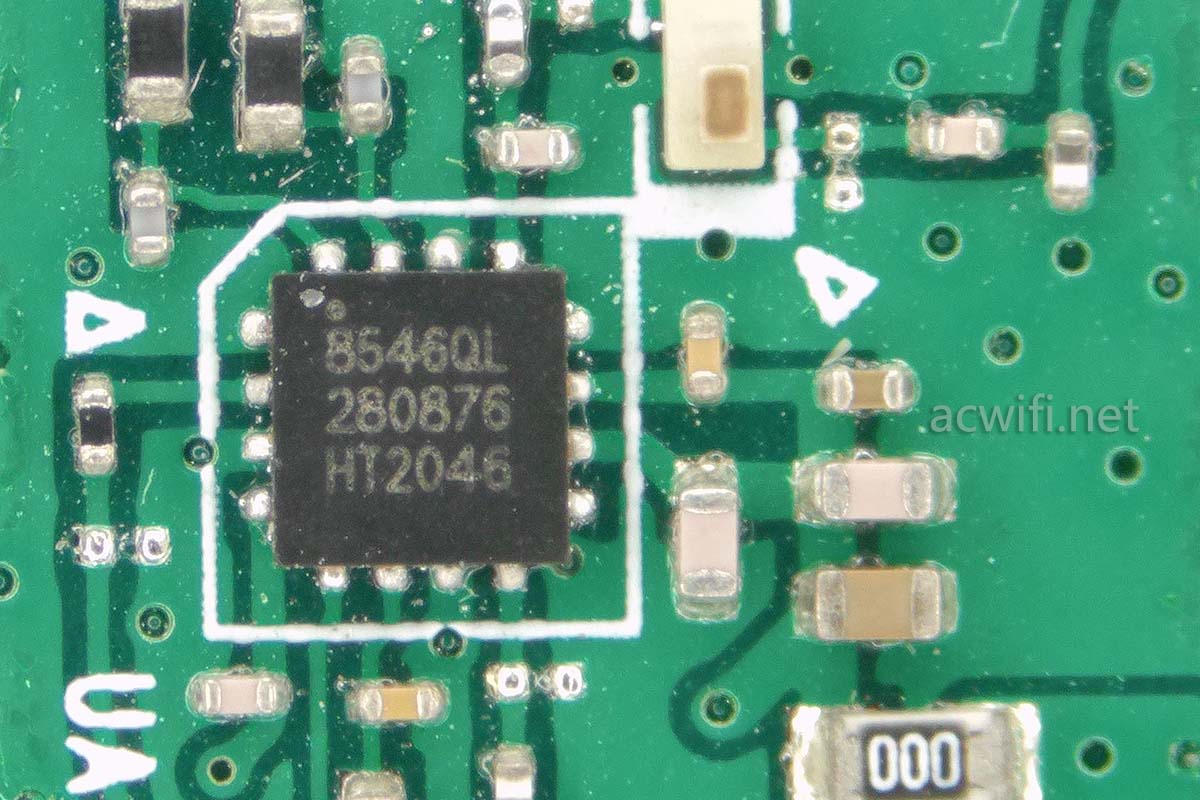

QT7810X外置了八颗5G FEM芯片，型号是KCT8546QL，也是上海康希通信科技公司的产品：

KCT8546QL的参数如下：
Integrated high performance 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 29.5dB at 3.3V
Receive gain: 16.5dB at 3.3V
Noise Figure: 1.8dB at 3.3V
Output power:
+13dBm @ -43dB DEVM, HE160/MCS11, 3.3V
+16dBm @ -40dB DEVM, HE160/MCS11, 3.3V
+17.5dBm @ -35dB DEVM, VHT80/MCS9, 3.3V
+18.5dBm @ -30dB DEVM, HT20/MCS7, 3.3V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 2.5mm x 2.5mm x0.55mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

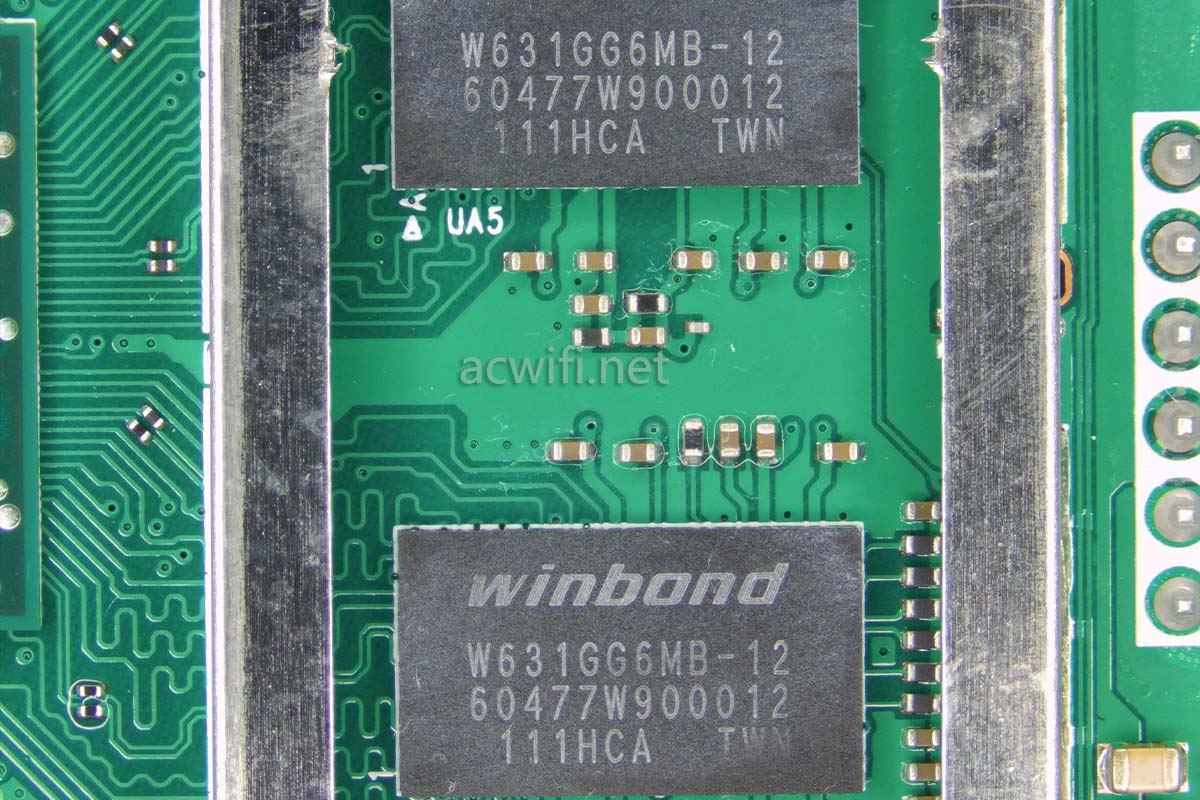

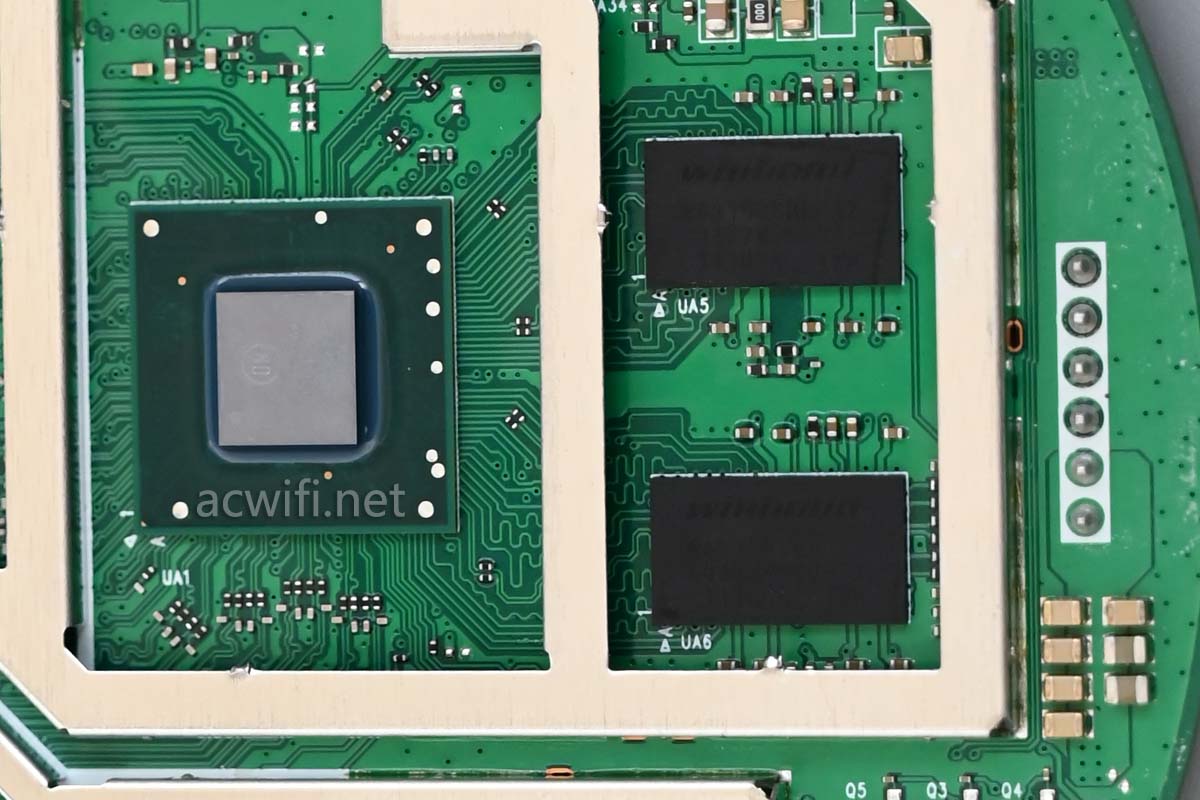

内存芯片型号是W631GG6MB-12，容量128MB，两颗组成256MB内存。

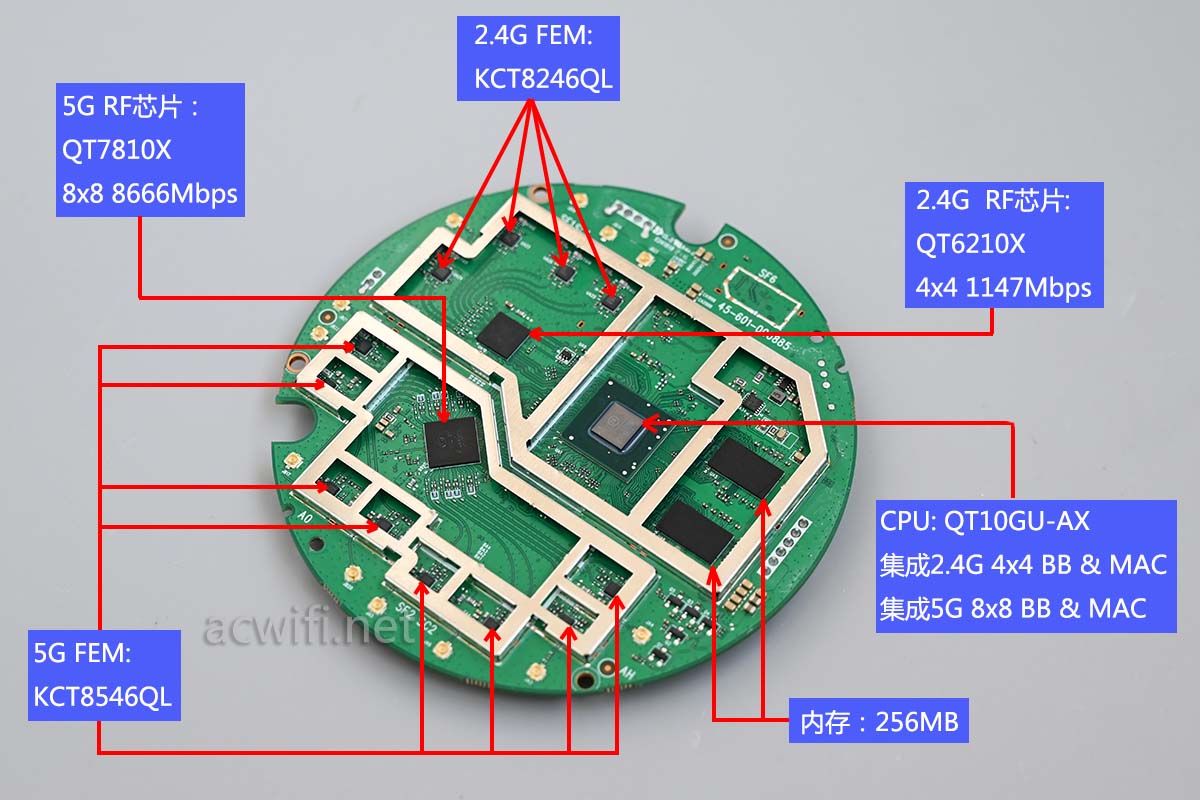

好了，先总结一下这一面的具体芯片型号吧：

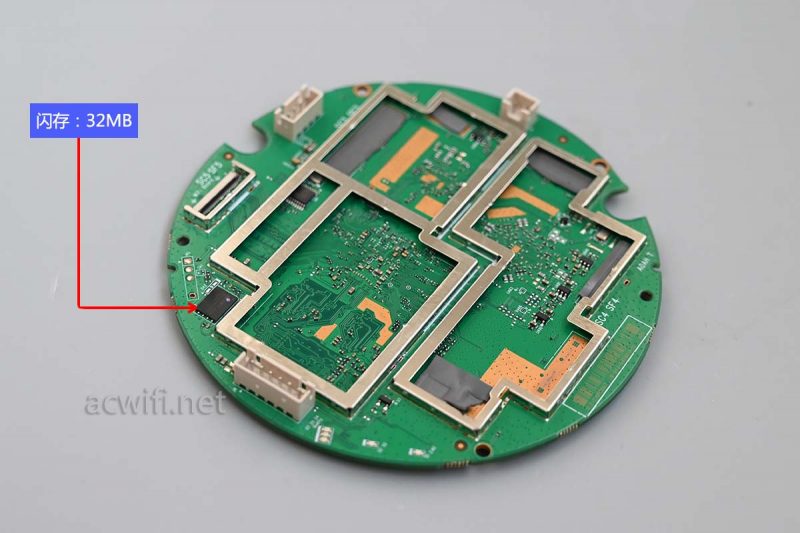

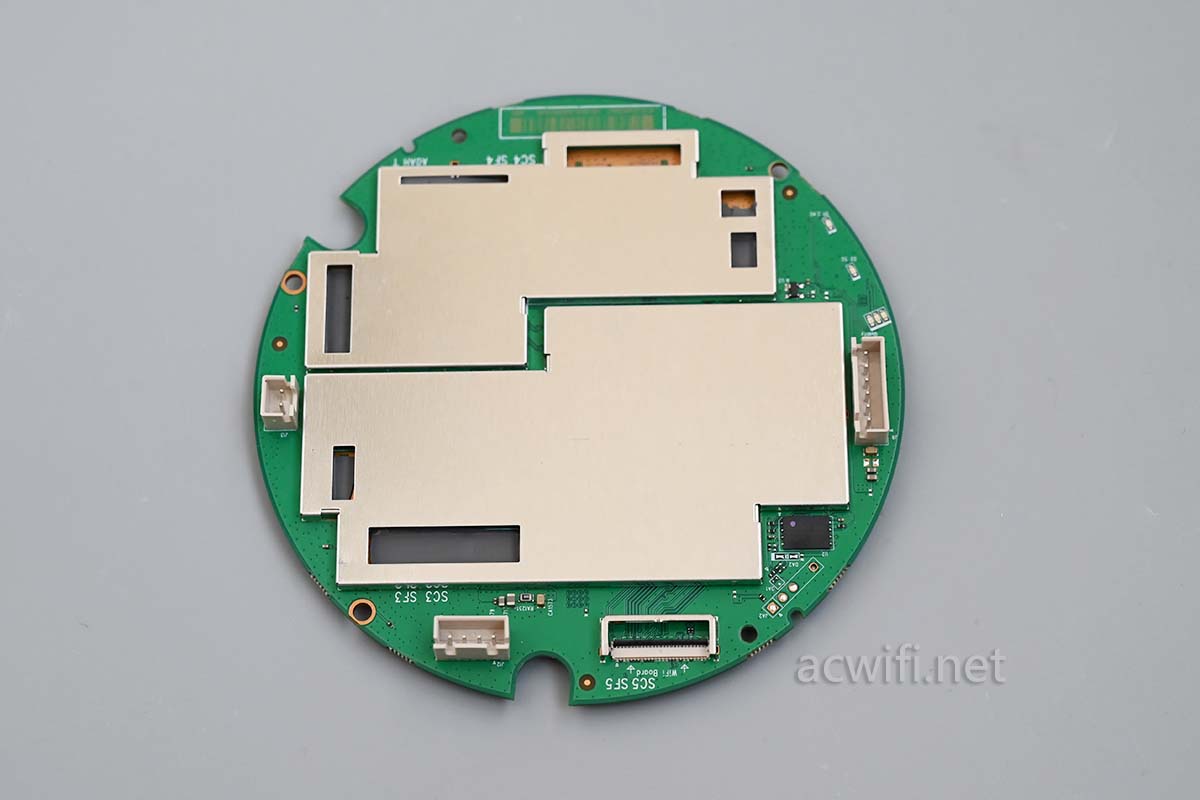

现在把主板翻过去看背面：

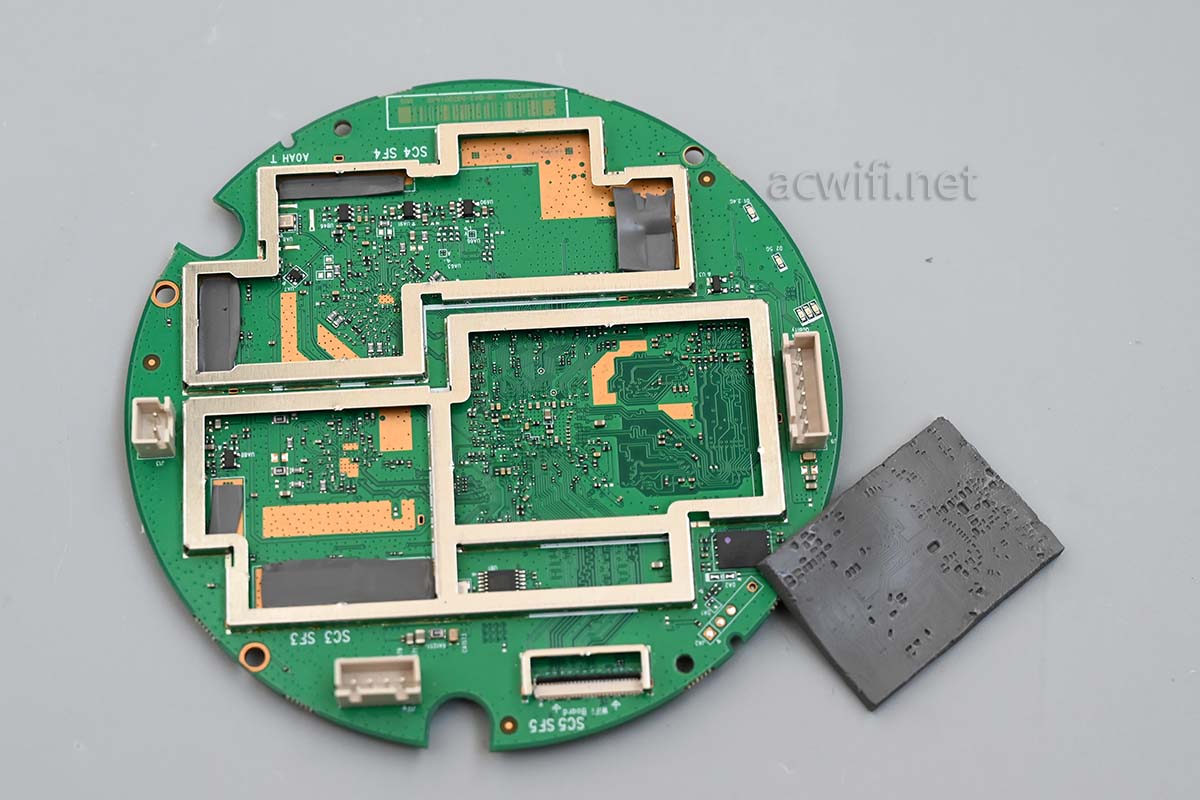

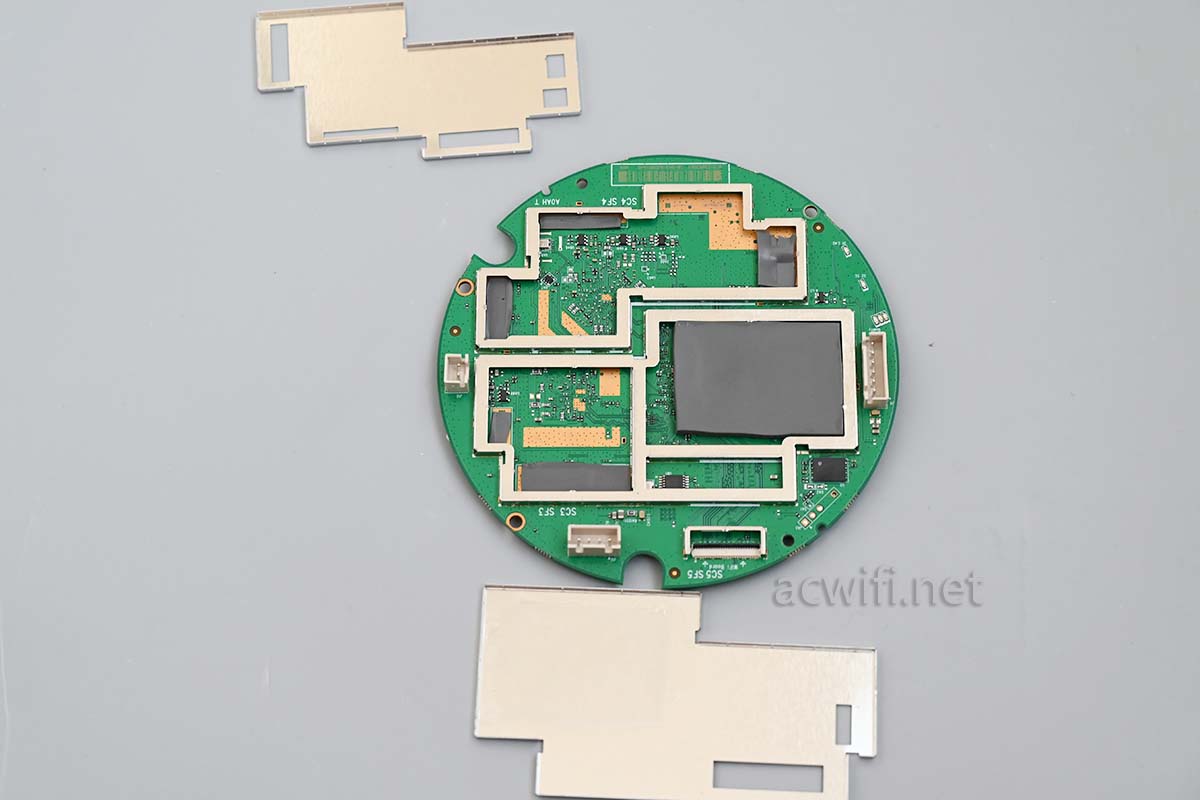

打开两片屏蔽罩：

有片大的导热硅脂垫片美位于CPU和内存芯片的背面，帮助散热：

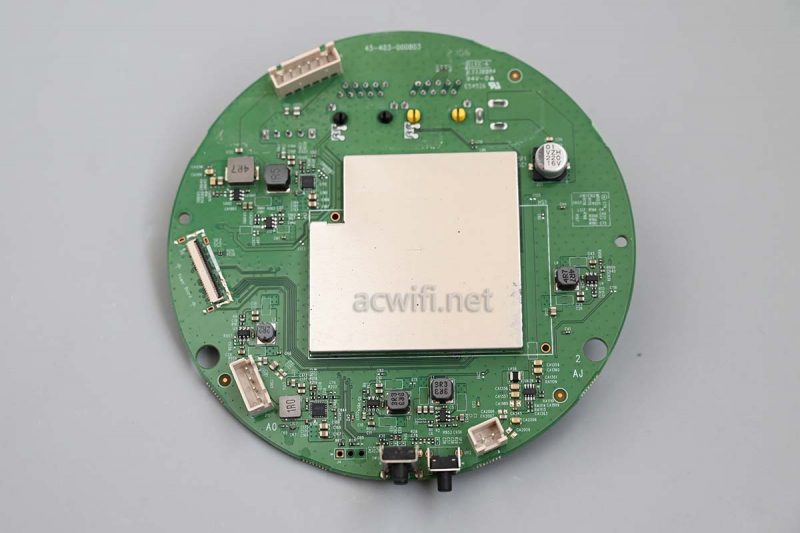

这一块板子就看完了，接下来是有网口的这一块：

翻过来：

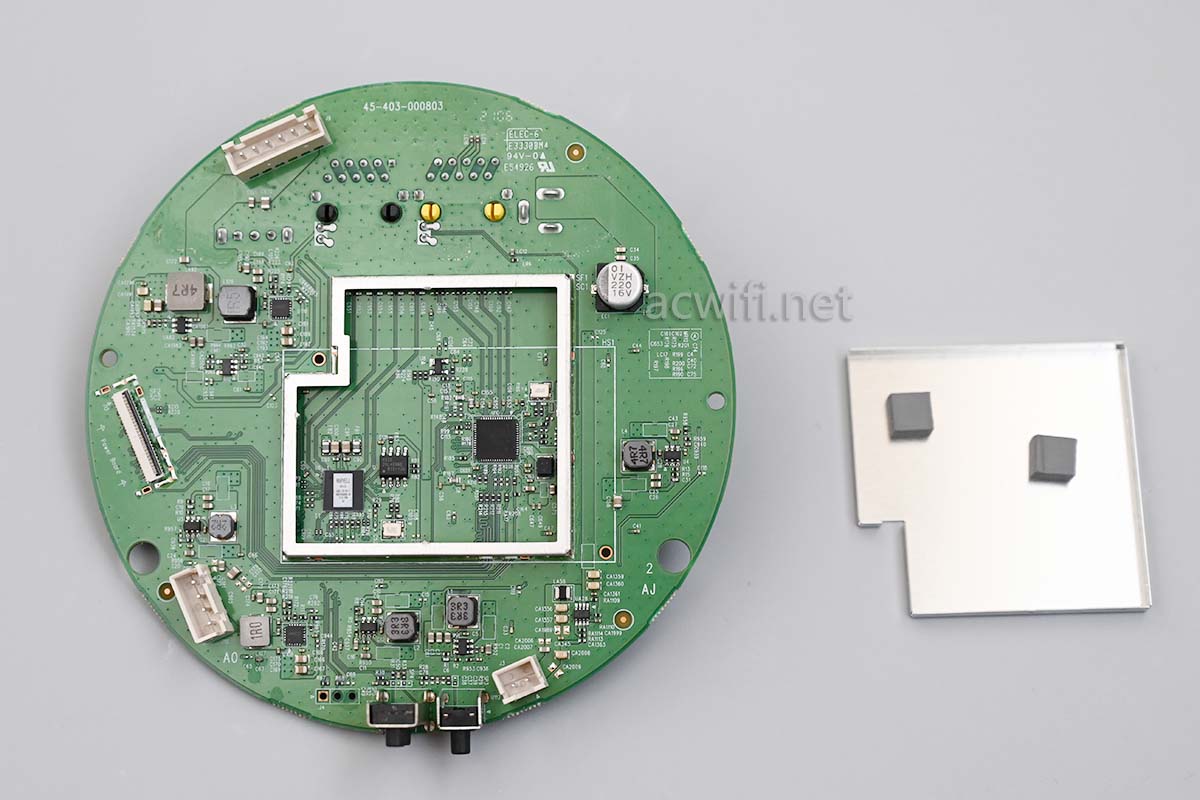

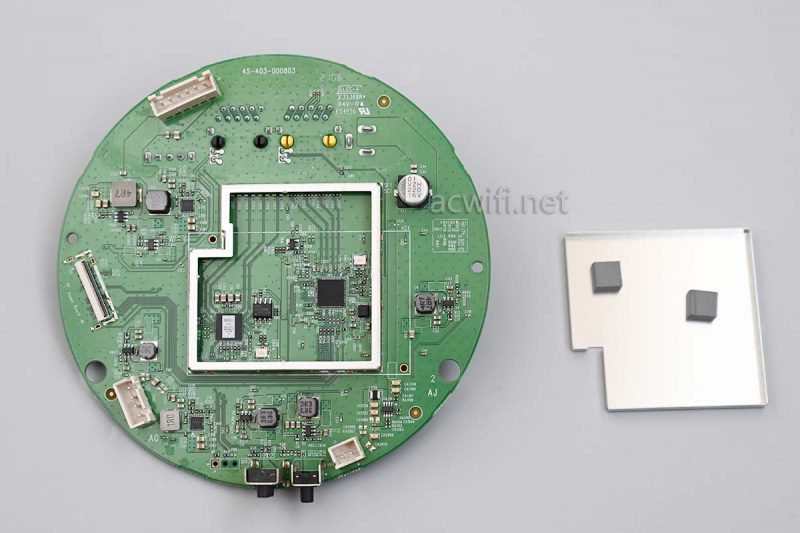

取下屏蔽罩：

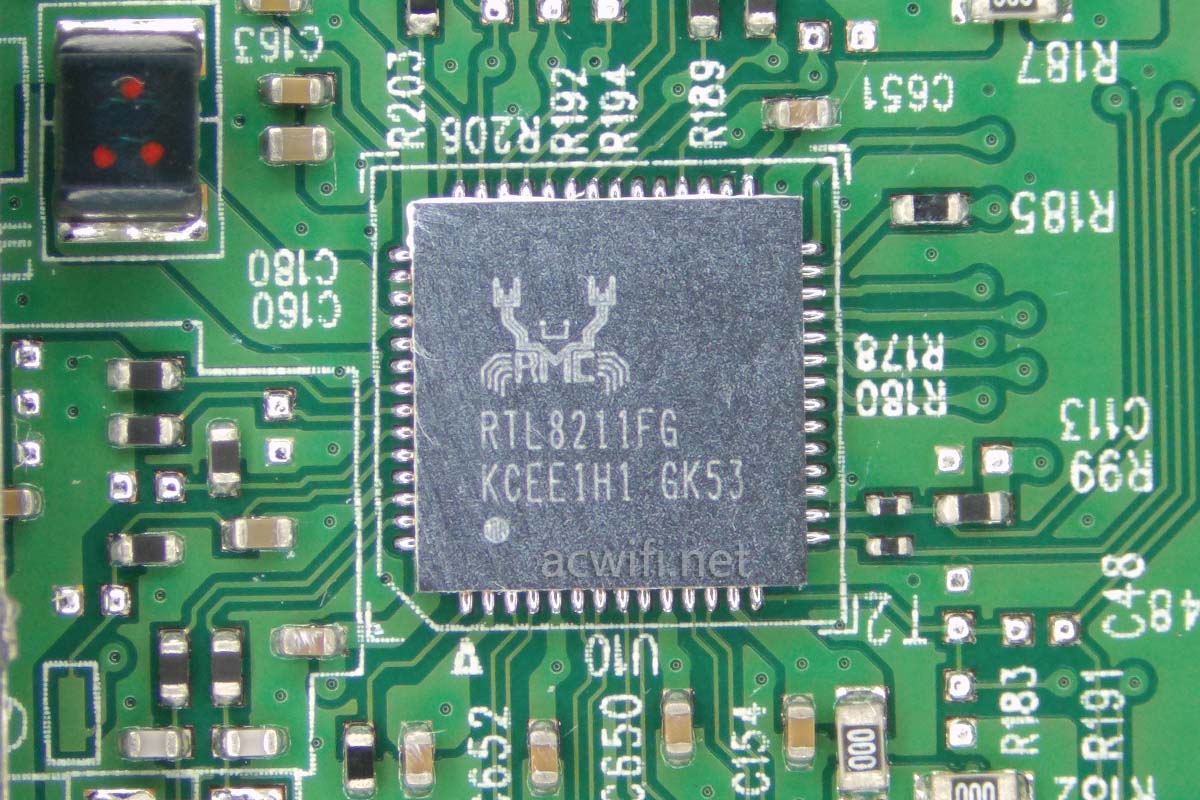

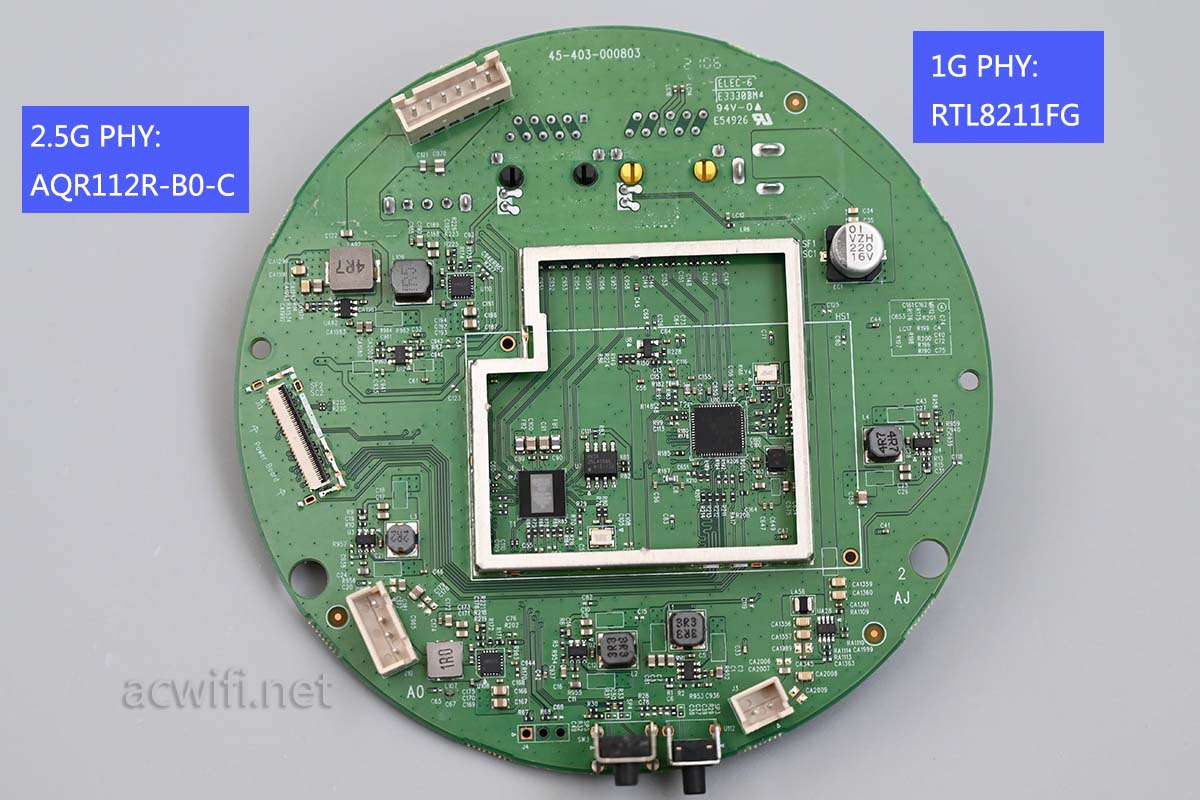

这块板子主要负责供电和提供网络接口的，屏蔽罩内有两颗PHY芯片，分别是：

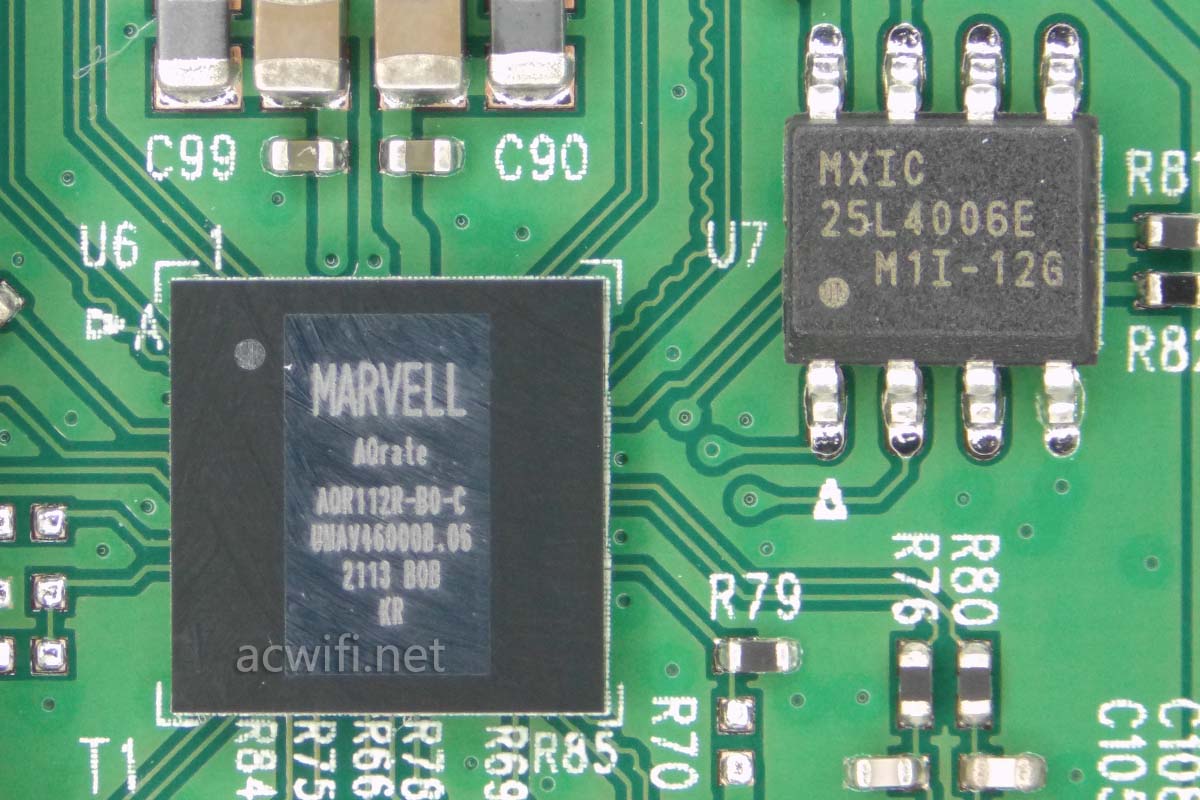

2.5G PHY芯片：AQR112R-B0-C。“The Marvell® AQrate GEN3 PHYs are low-power, full-reach, Multi-Gig (5GBASE-T/2.5GBASE-T/1000BASET/100BASE-TX) Ethernet PHY transceivers.”
