KL600是中国移动的定制机，无线规格是AX3000，全新价格139元，PDD购入，拆开看看值不值。

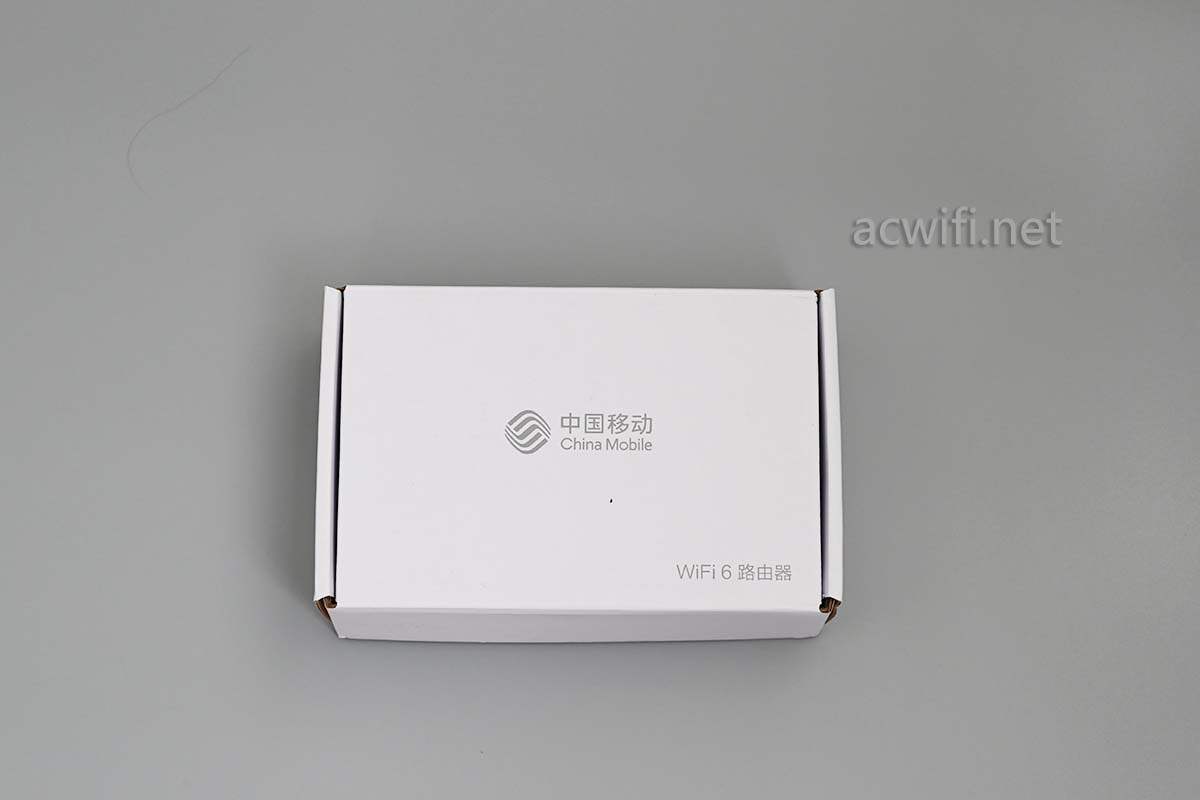

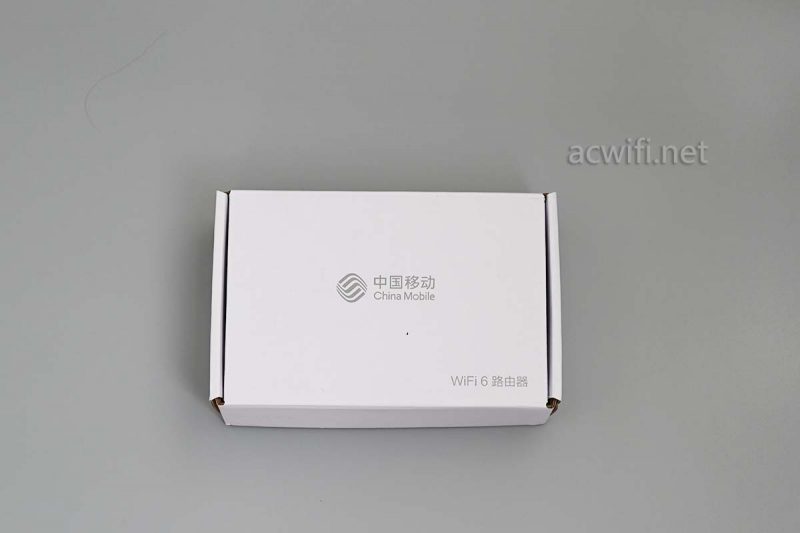

外包装：

有没有觉得背景很纯清？我换了新的背景布啦，20多元，肉痛。

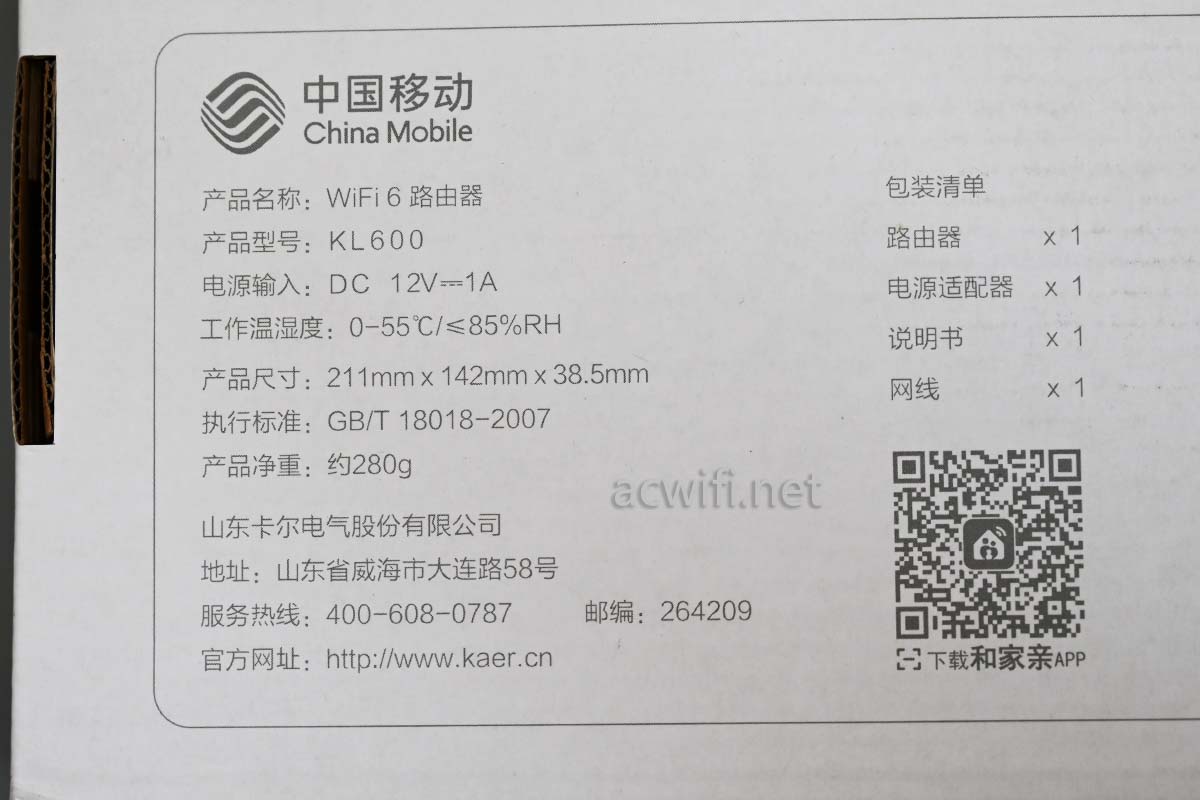

包装盒底部标准的产品信息：

厂家是山东卡尔电气，所以叫它做卡尔KL600还是中国移动KL600呢？就简单一点KL600吧，所以标题就是这么简单直接了。

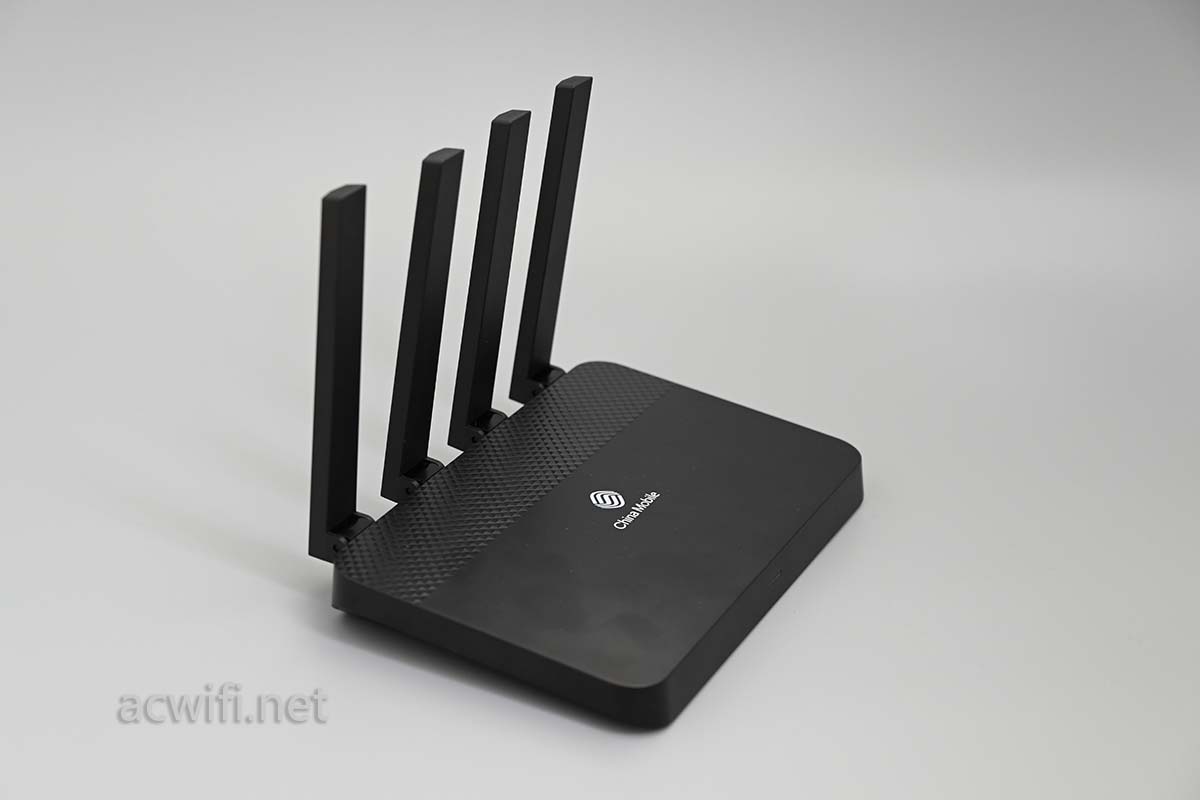

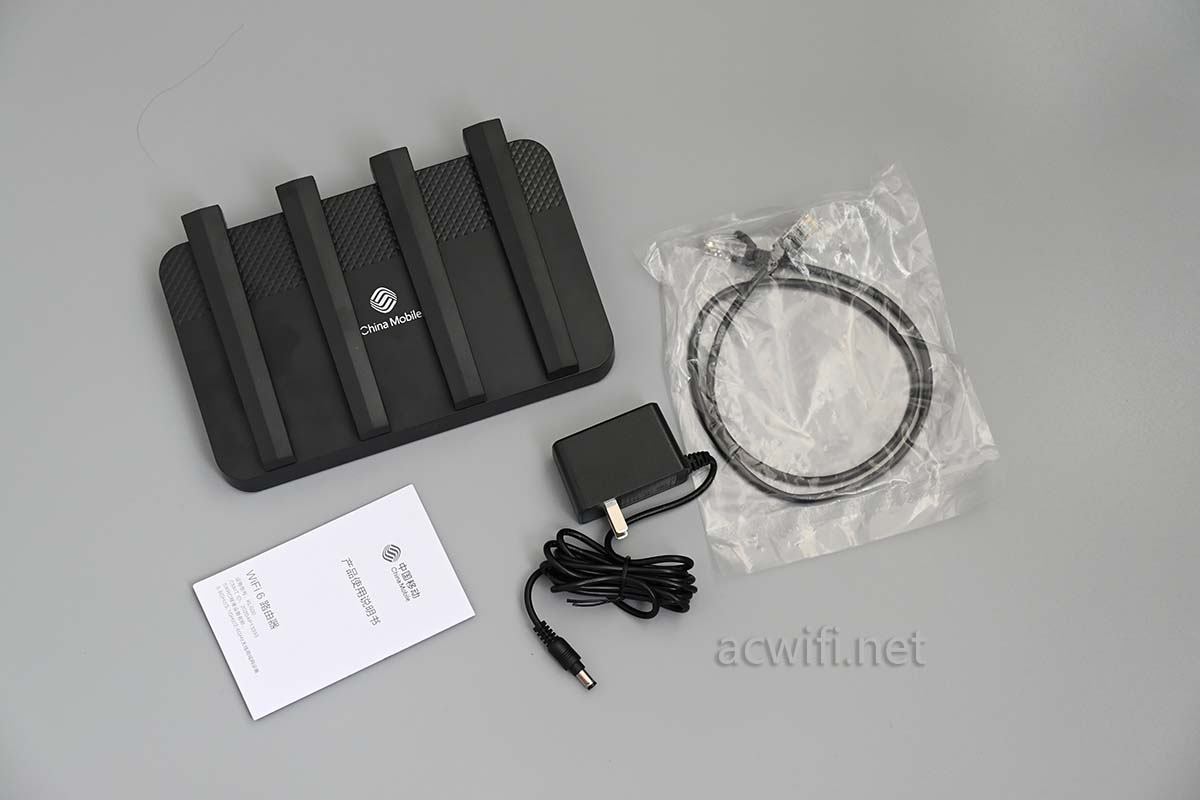

取出路由器和配件：

在拆机之前已经取出来通电进行了联网测试，所以机身上会有些手指纹。

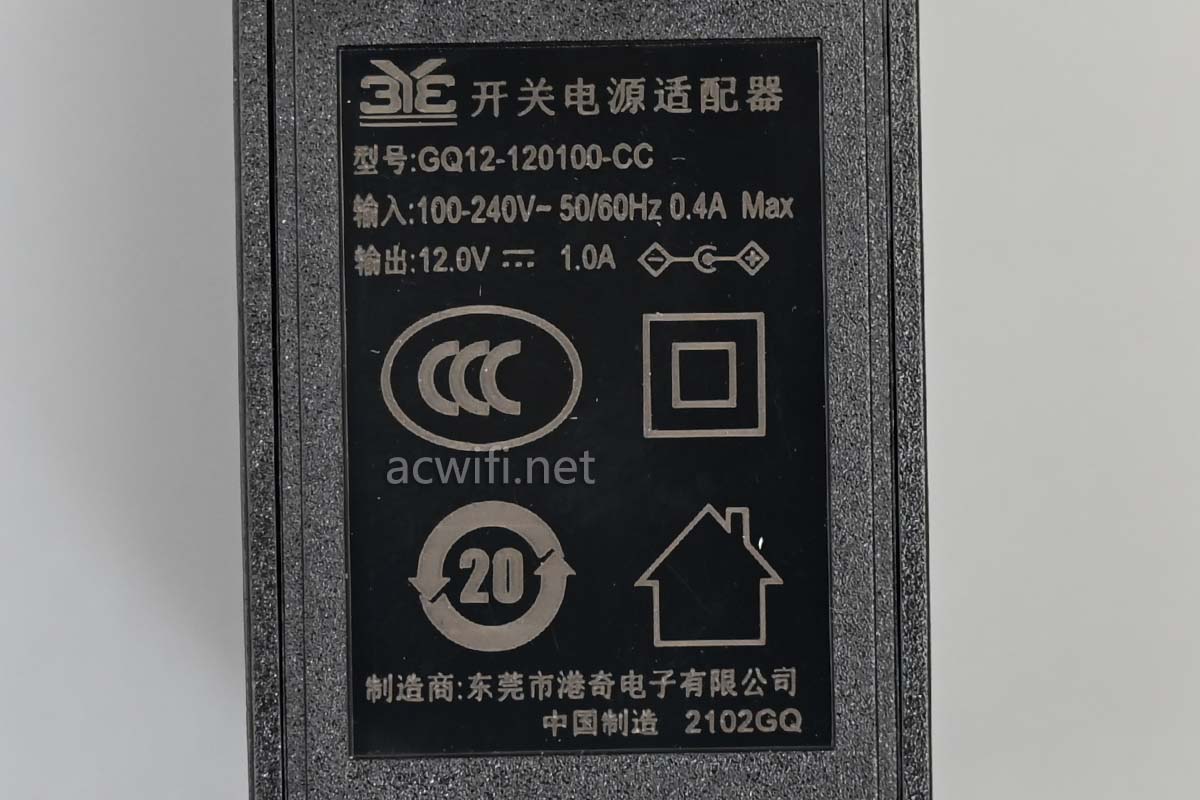

电源输出规格是12V/1A，实测待机功率才4.5W，从待机功率上来看不可能是高通的方案。为啥这么肯定？也没啥，就拆过200台无线路由器的经验而已！

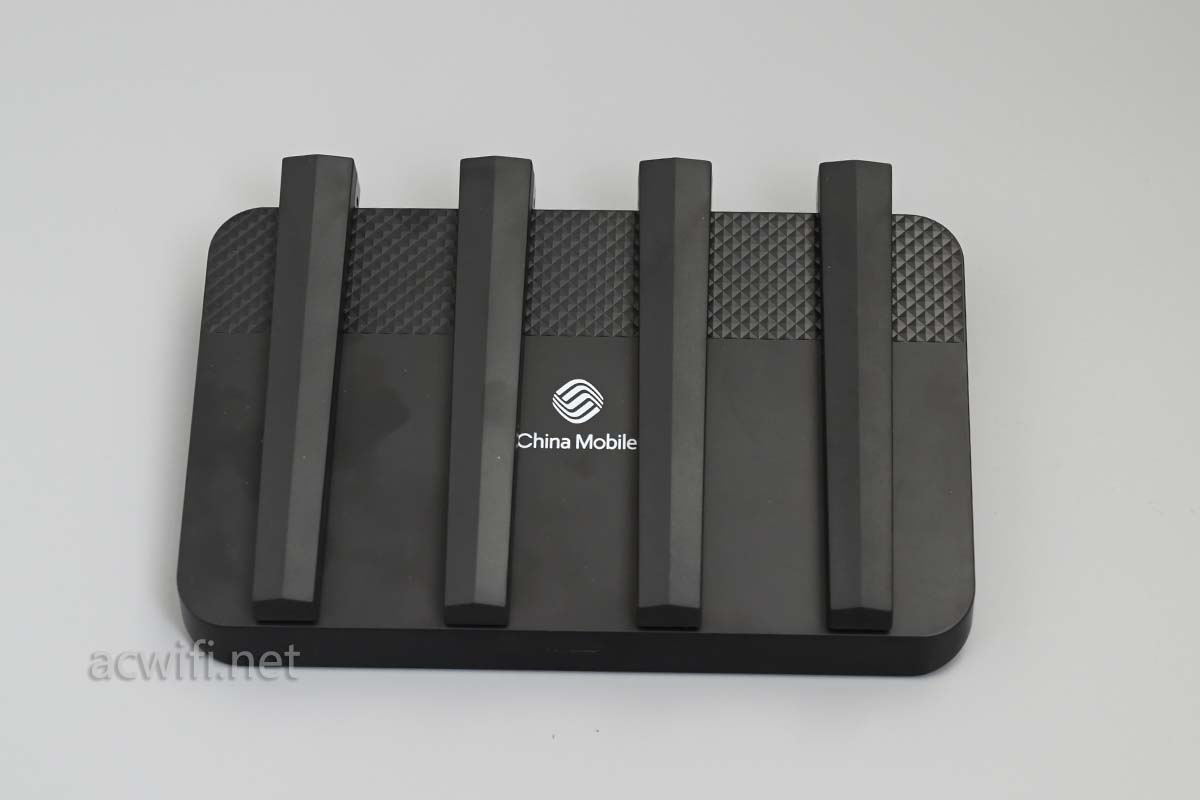

四根天线可以折叠起来，像华为AX3系列那样，有些人就喜欢这种设计，可以方便塞进弱电箱或行李箱。

侧面：

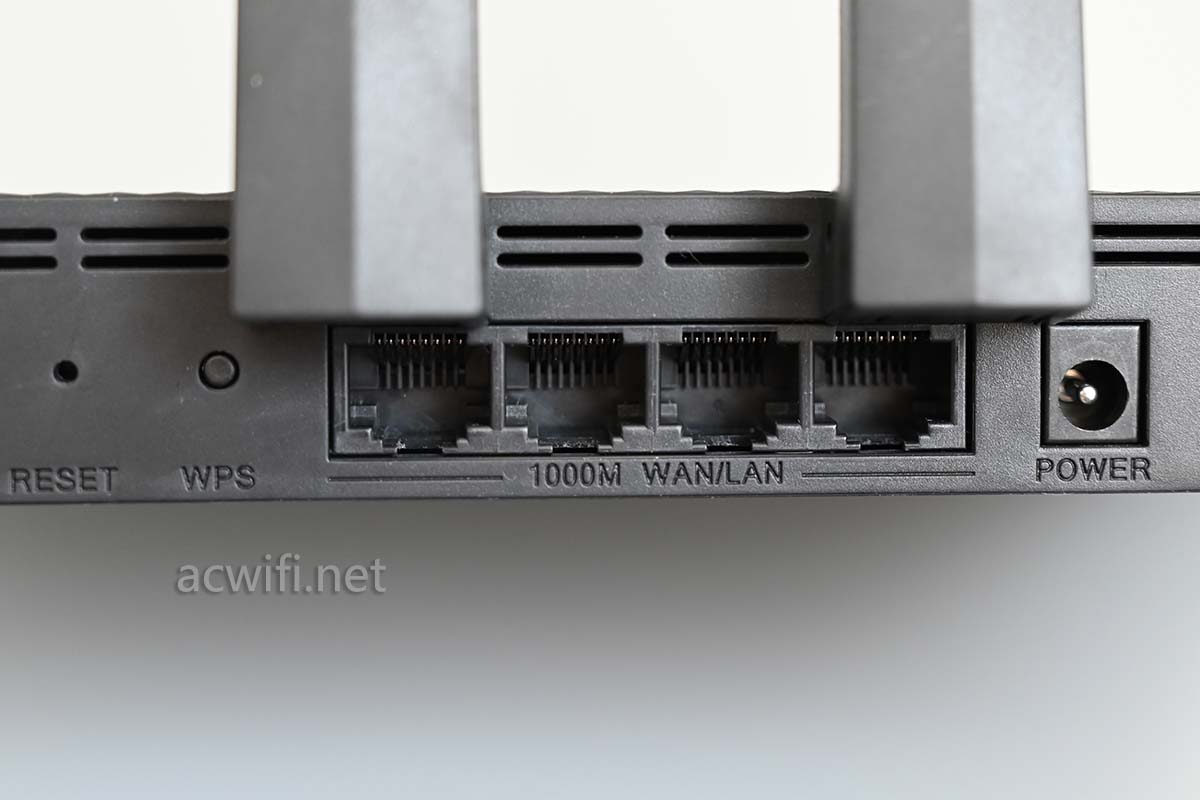

机身背面的接口：

四个全千兆网口，看样子支持盲插，但我的光猫需要接在近电源网口才能识别。其它口都是提示“未连接”，害得我以为电信把我的双拨取消了，吓出一身冷汗。

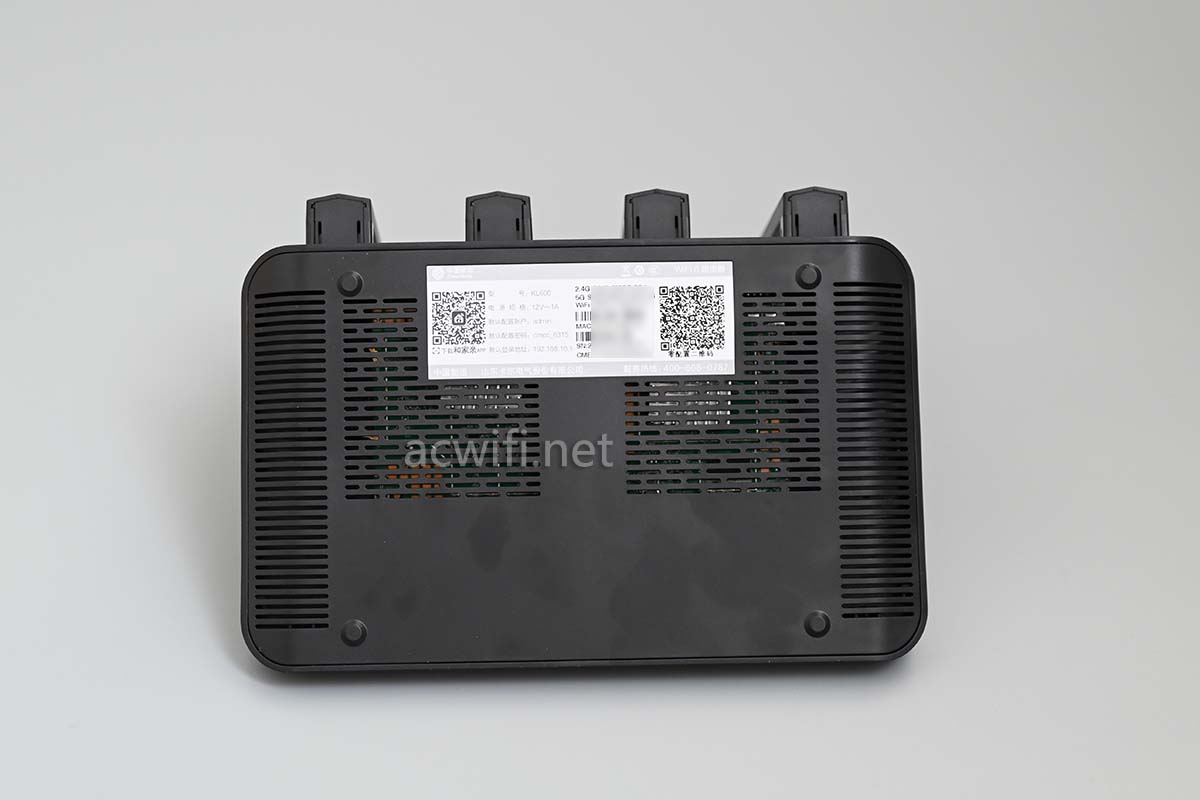

底部有散热孔：

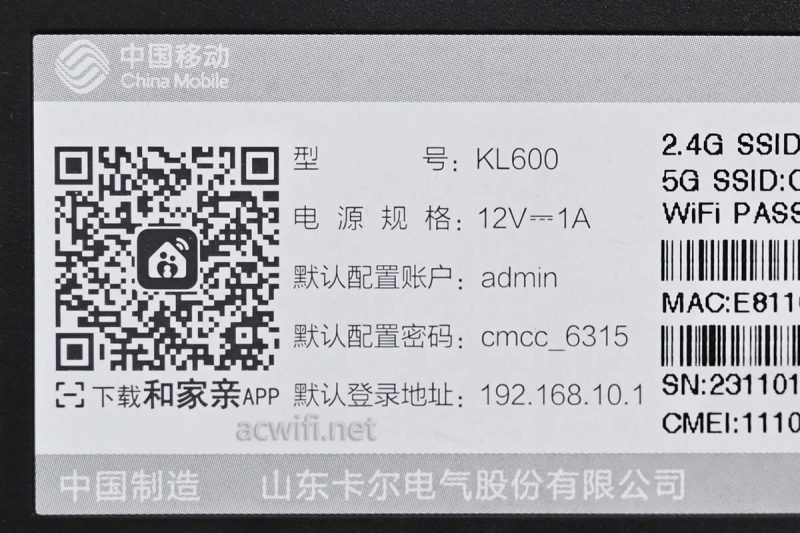

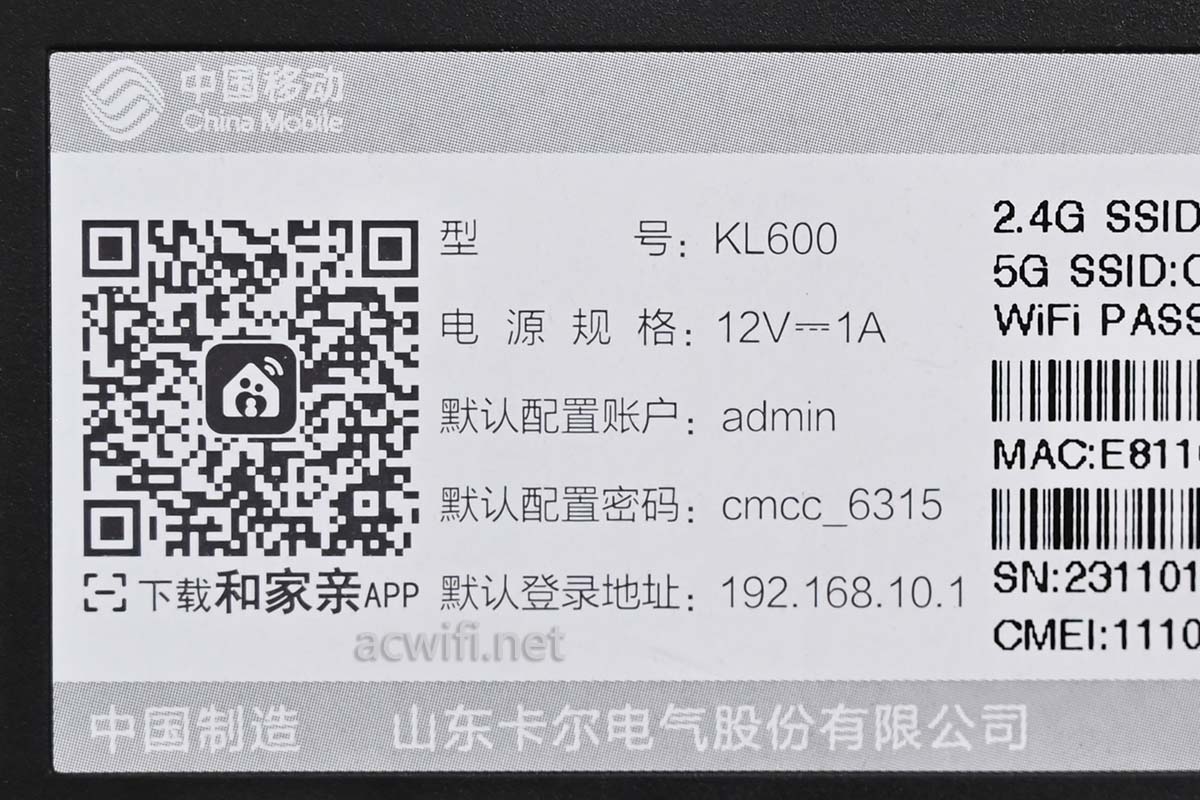

标签内容：

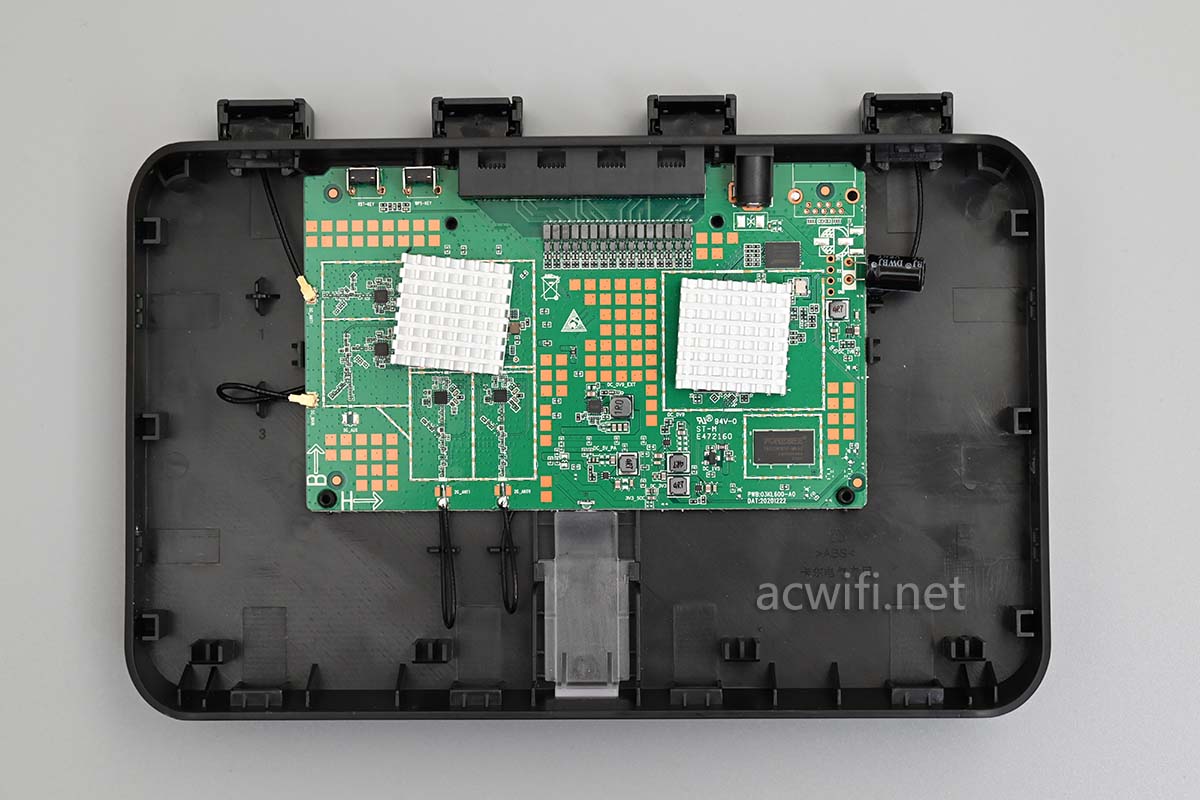

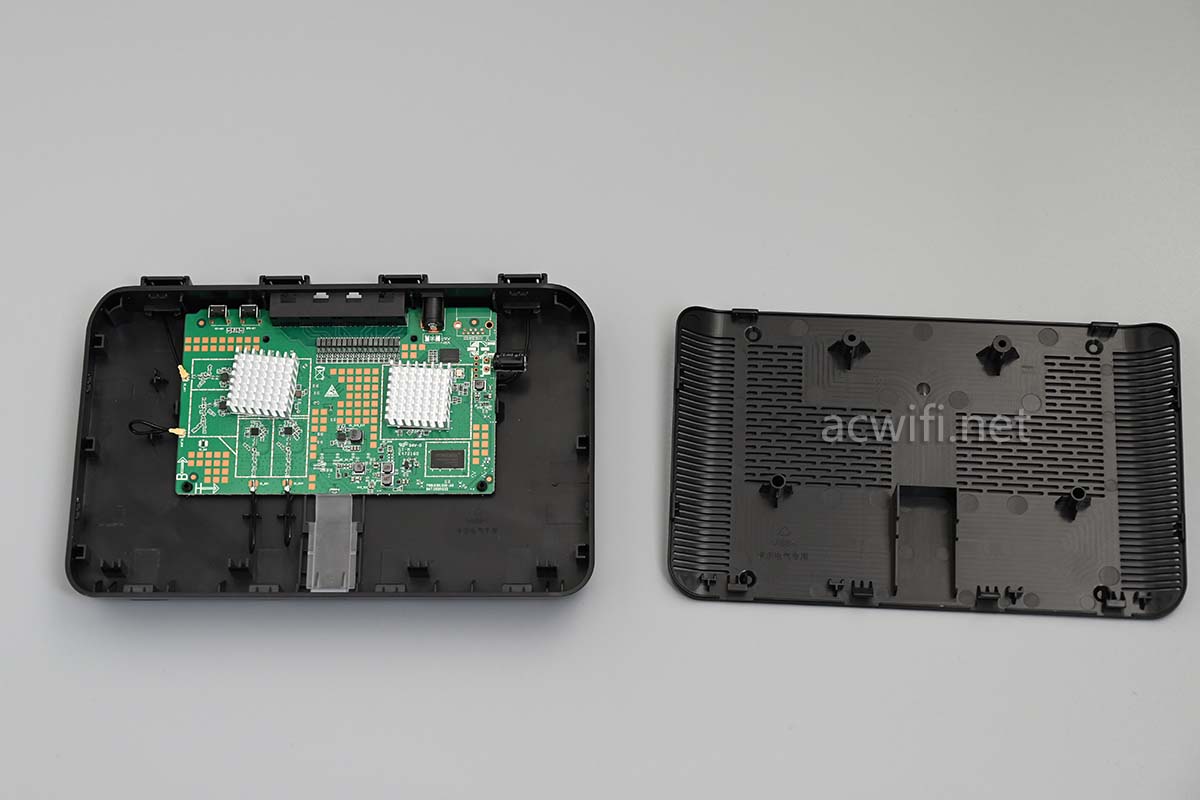

拆开，看见主板尺寸比较小：

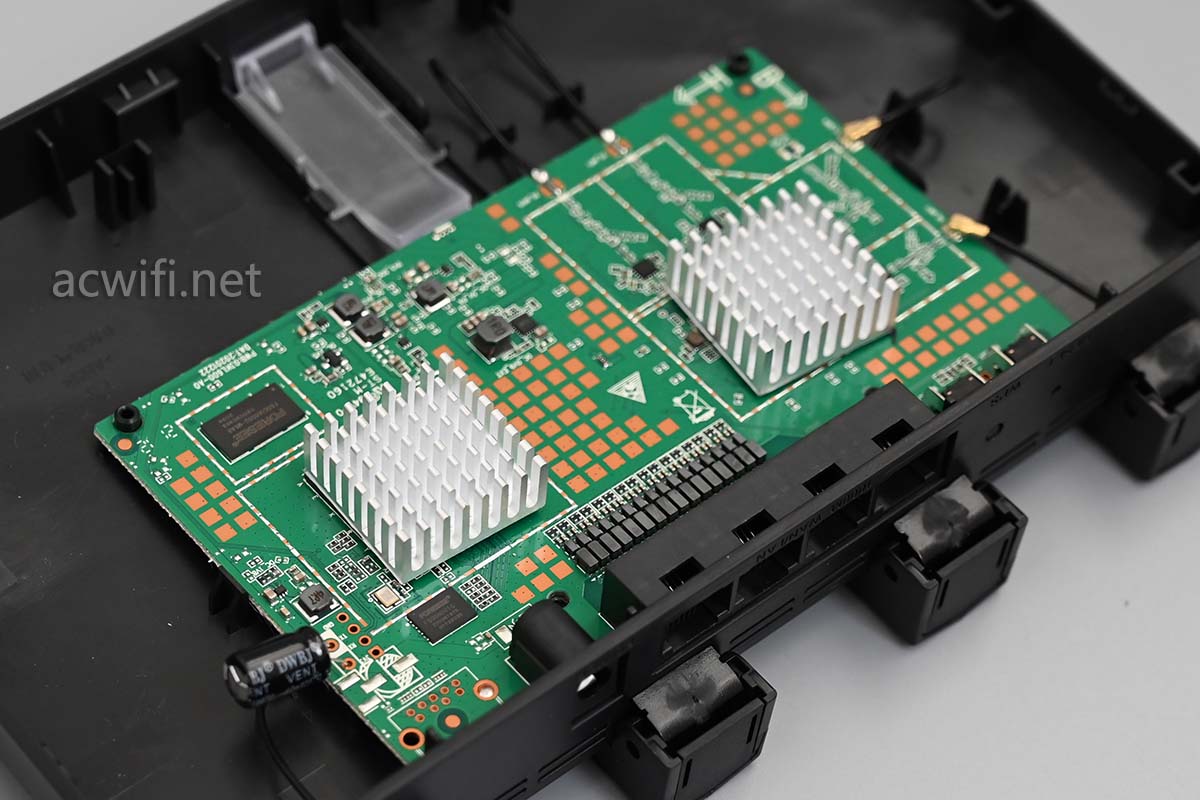

看见只有两片较小的散热：

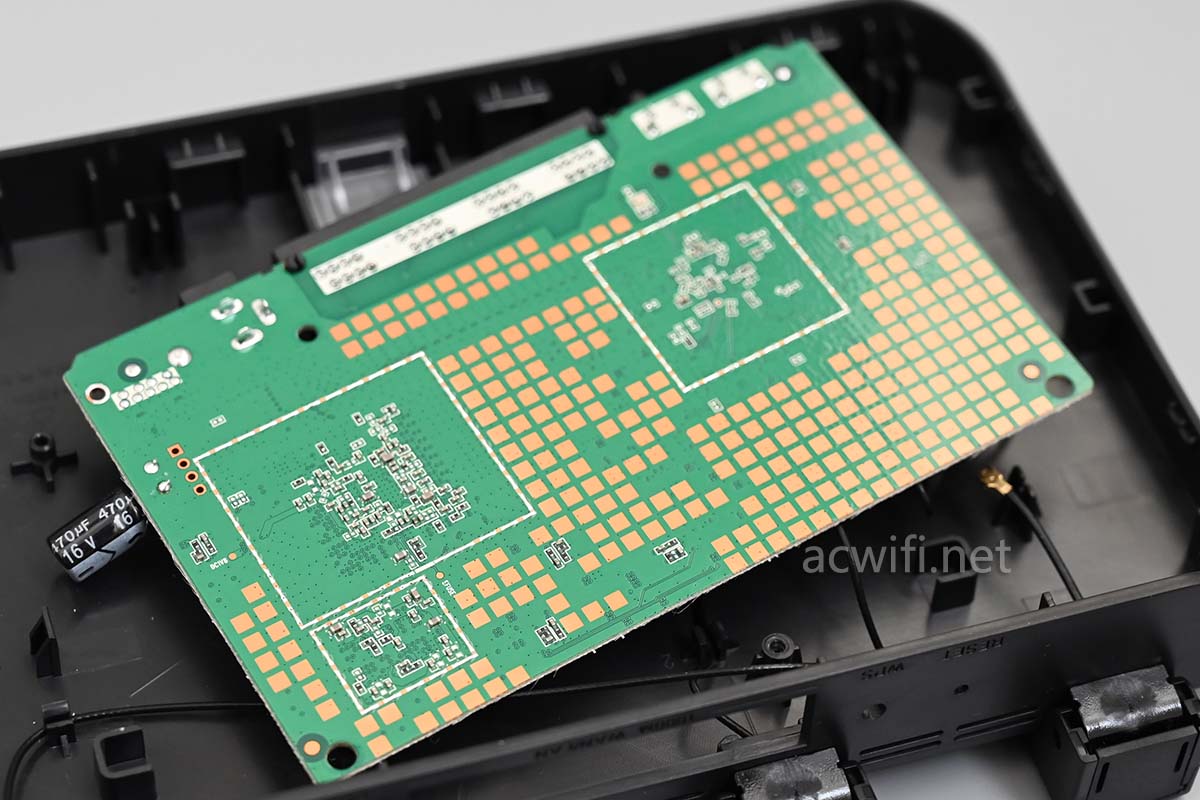

翻转主板看背面，没啥可看：

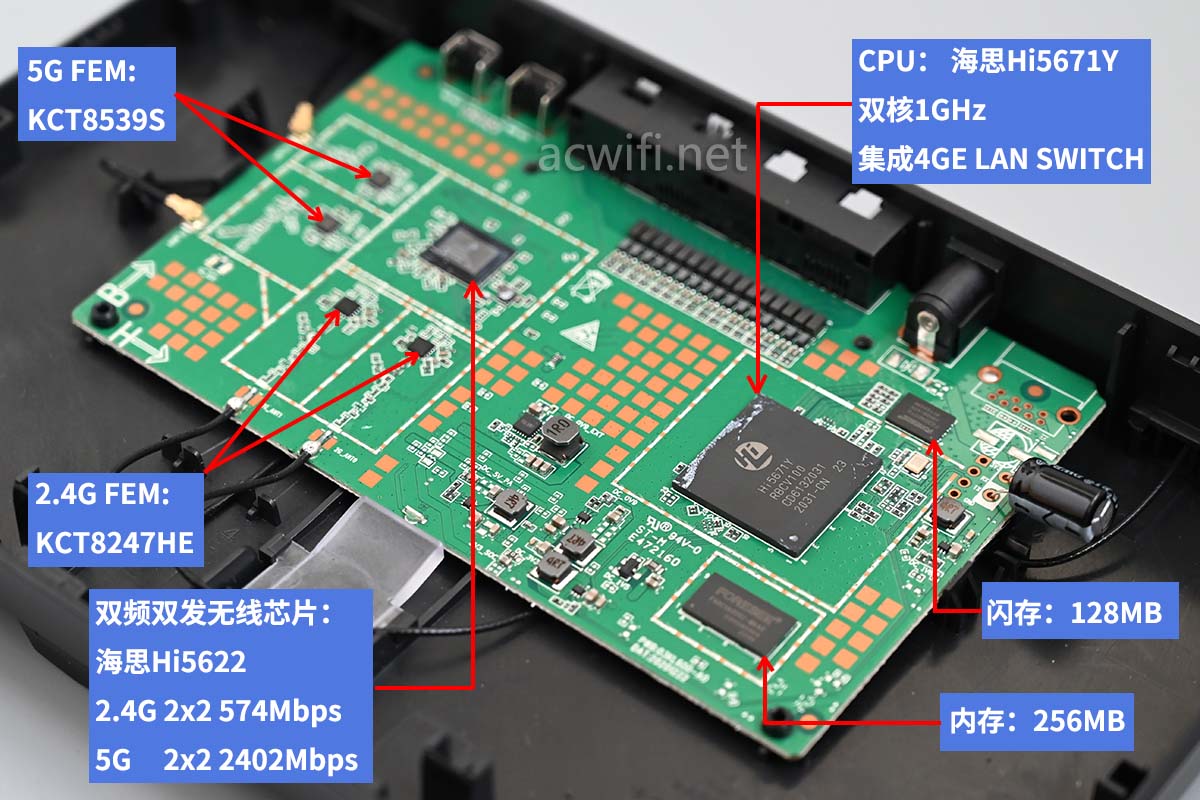

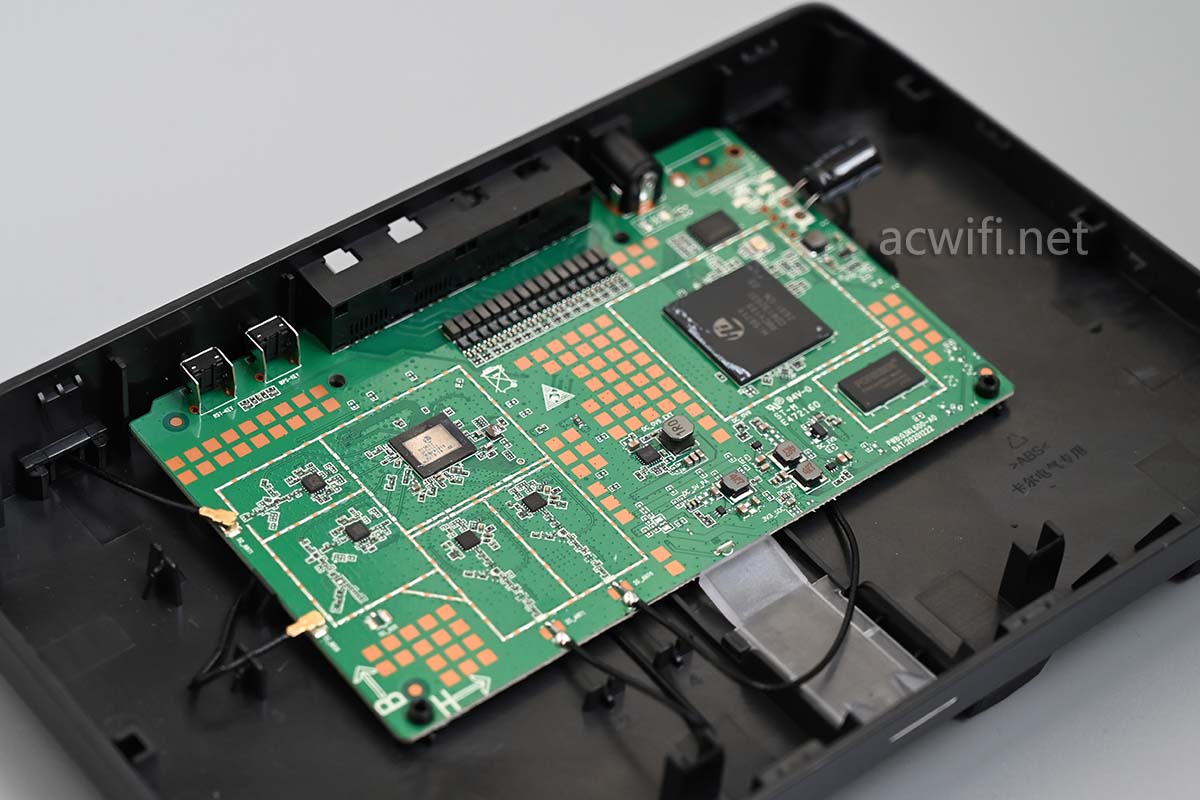

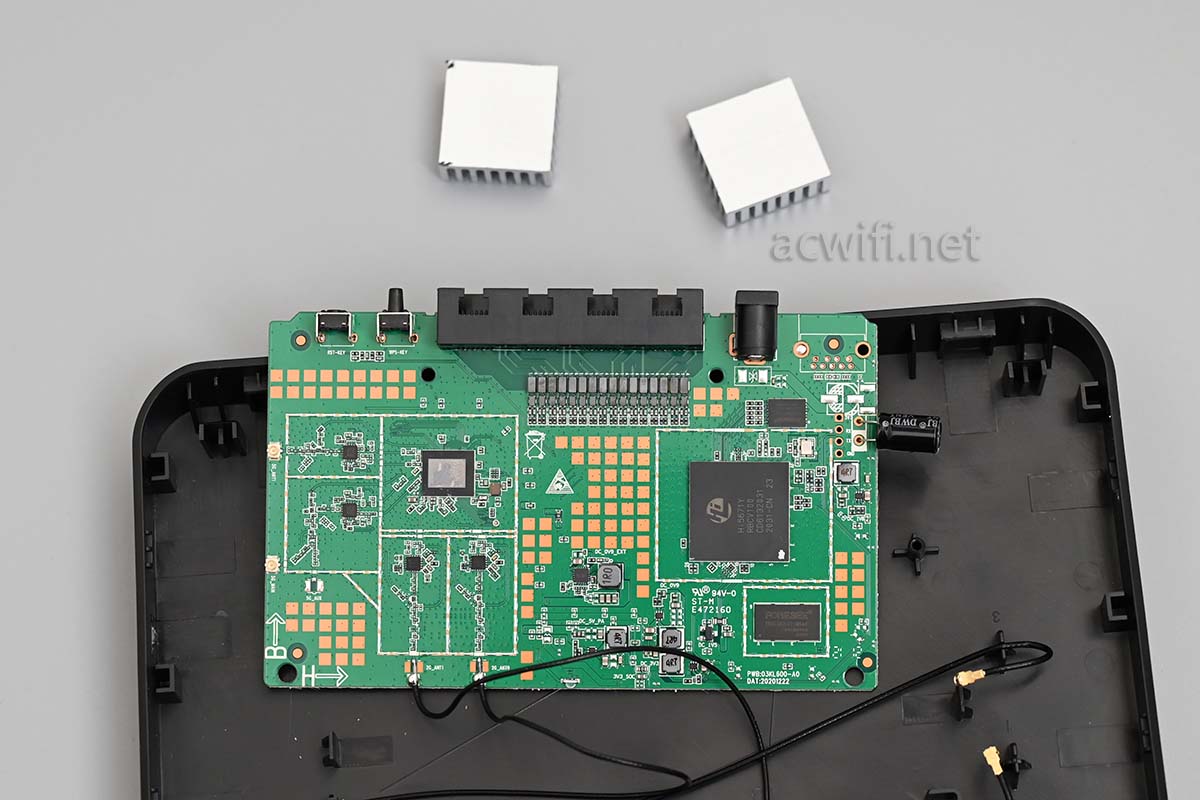

回到主板正面，轻易地拿下散热器扣看见是海思的无线方案：

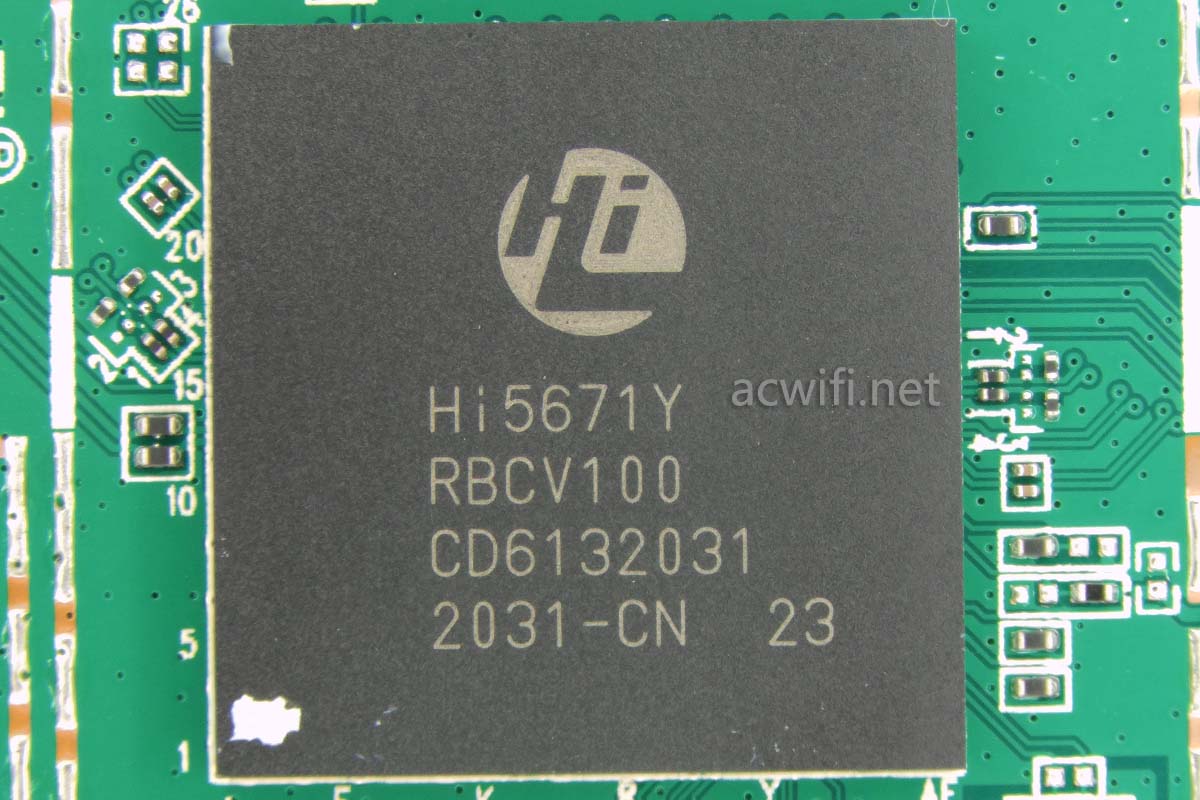

KL600的CPU型号是海思Hi5671Y，双核1GHz，频率不高，发热不算大，集成了四口千兆交换，没有集成NPU。

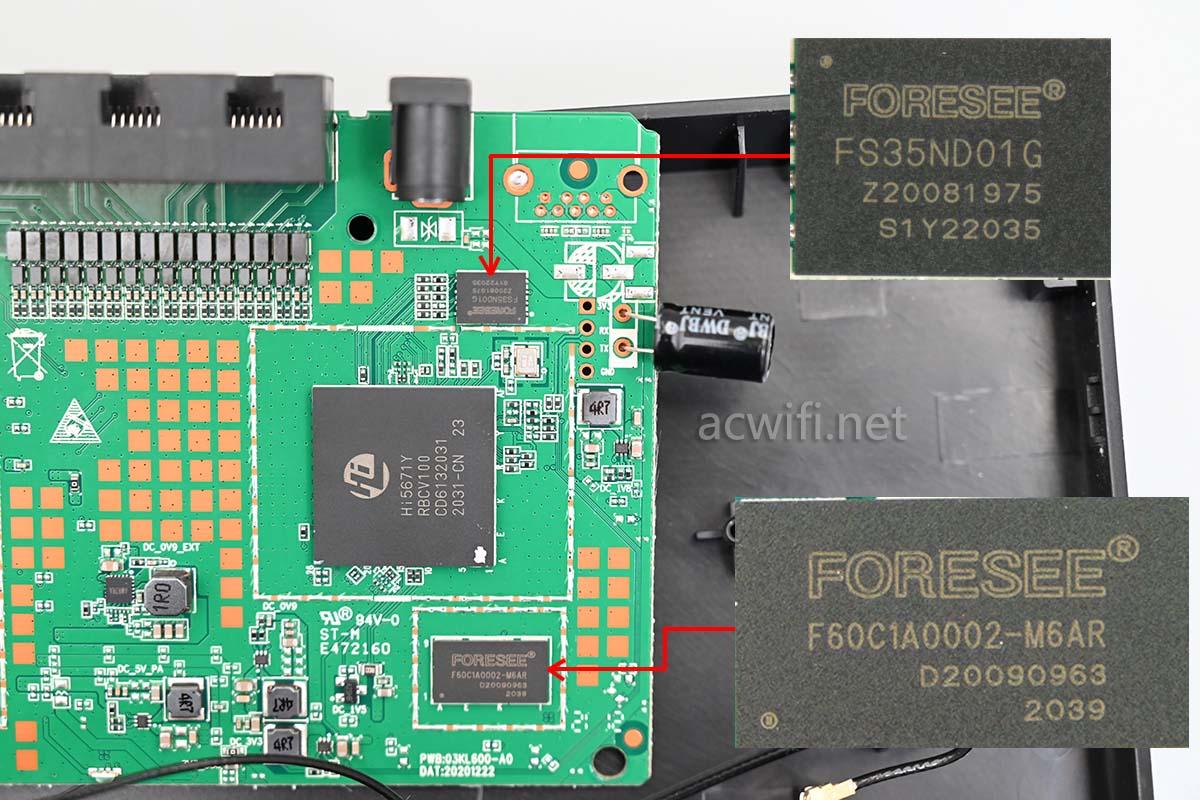

内存和闪存均是江波龙的。

内存型号是F60C1A0002-M6AR，DDR3L，，内存容量256MB；

闪存型号是FS35ND01G，容量128MB。

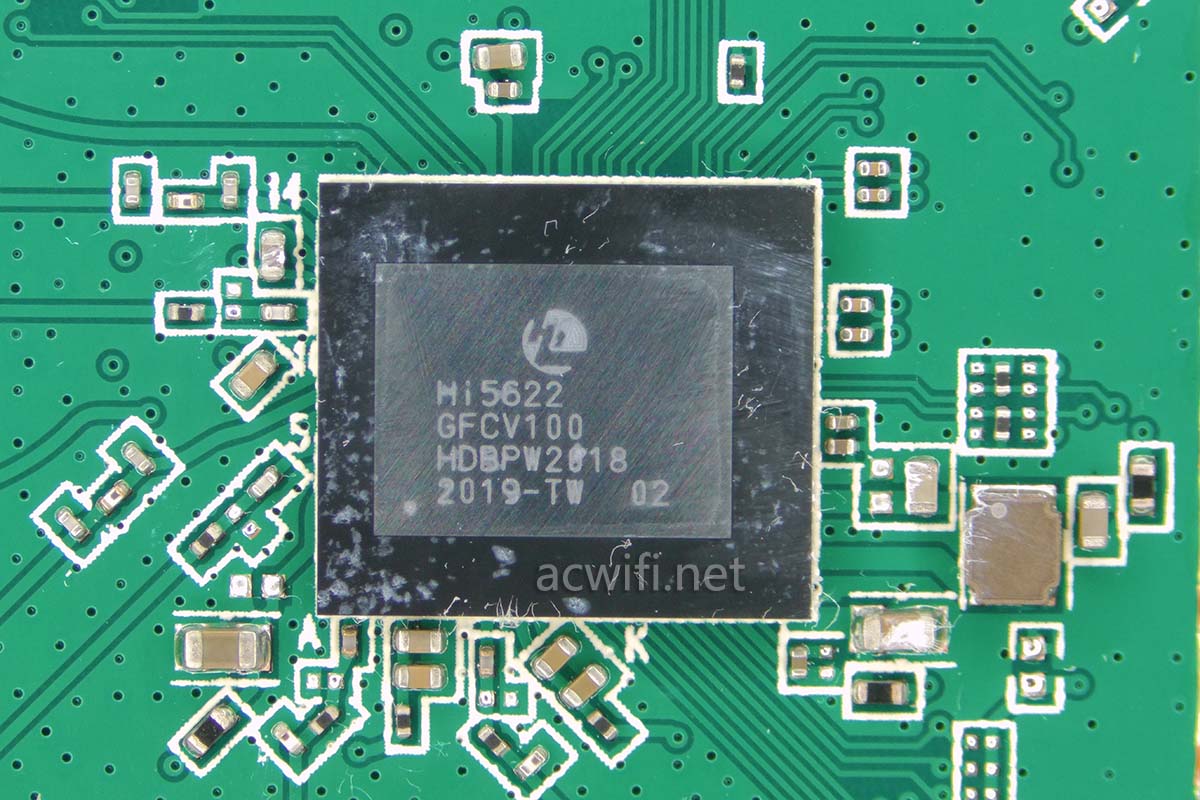

无线芯片是海思Hi5622，你可以看作是Hi1152的，DBDC，集成2.4G和5G Wi-Fi6无线，支持2x2MIMO，2.4G在40MHz频宽下最高速率574Mbps，5G在160MHz频宽下最高速率2402Mbps。所以这是一款AX3000的无线规格。

这台的重点是有四颗FEM芯片。九联UNR030H和康特RW6860也是HI5622+四颗FEM（RTC7676+RTC7646）。但到最后的D点测速，这台KL600胜于这两台。

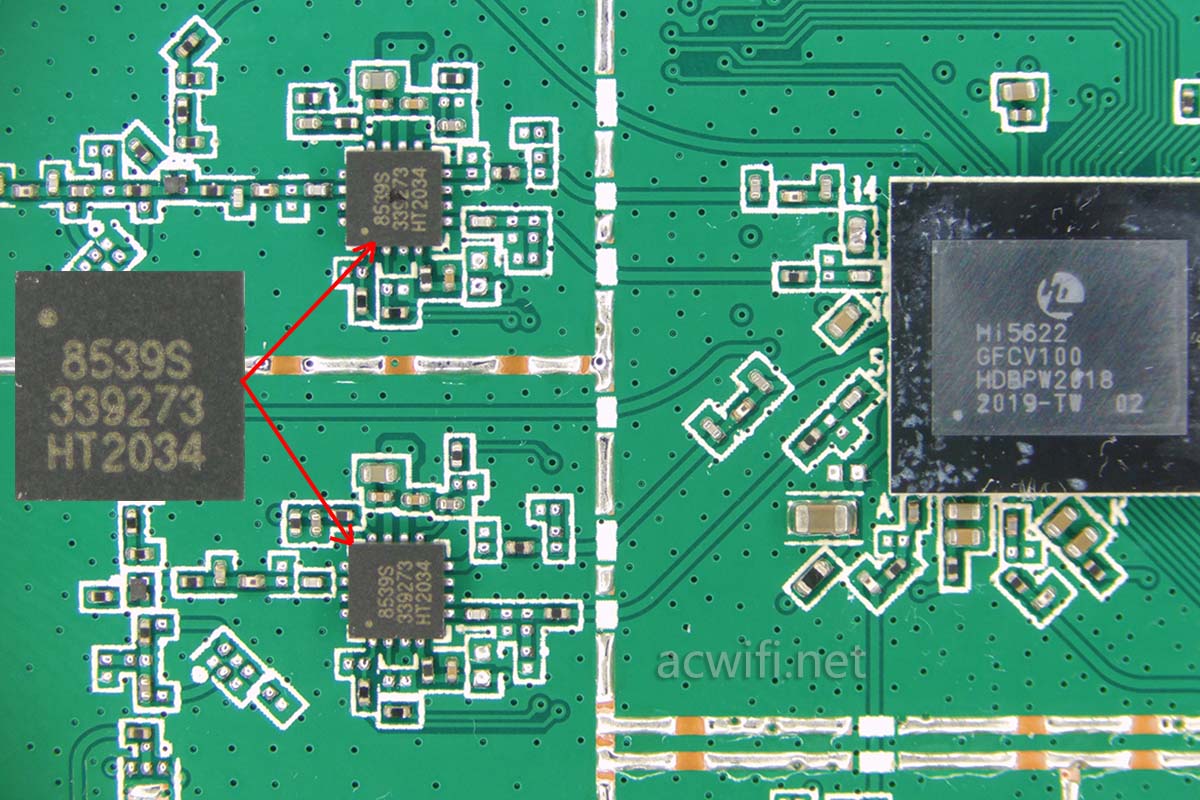

这台卡尔KL600的5G FEM芯片型号是KCT8539S，上海康希通信的产品。

KCT8539S的参数如下：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30dB at 5V
Receive gain: 14dB at 5V
Noise Figure: 2.6dB at 5V
Output power:
17dBm @ -43dB EVM, HE160/MCS11, 5V
20dBm @ -40dB EVM, HE160/MCS11, 5V
21.5dBm @ -35dB EVM, VHT80/MCS9, 5V
22.5dBm @ -30dB EVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required

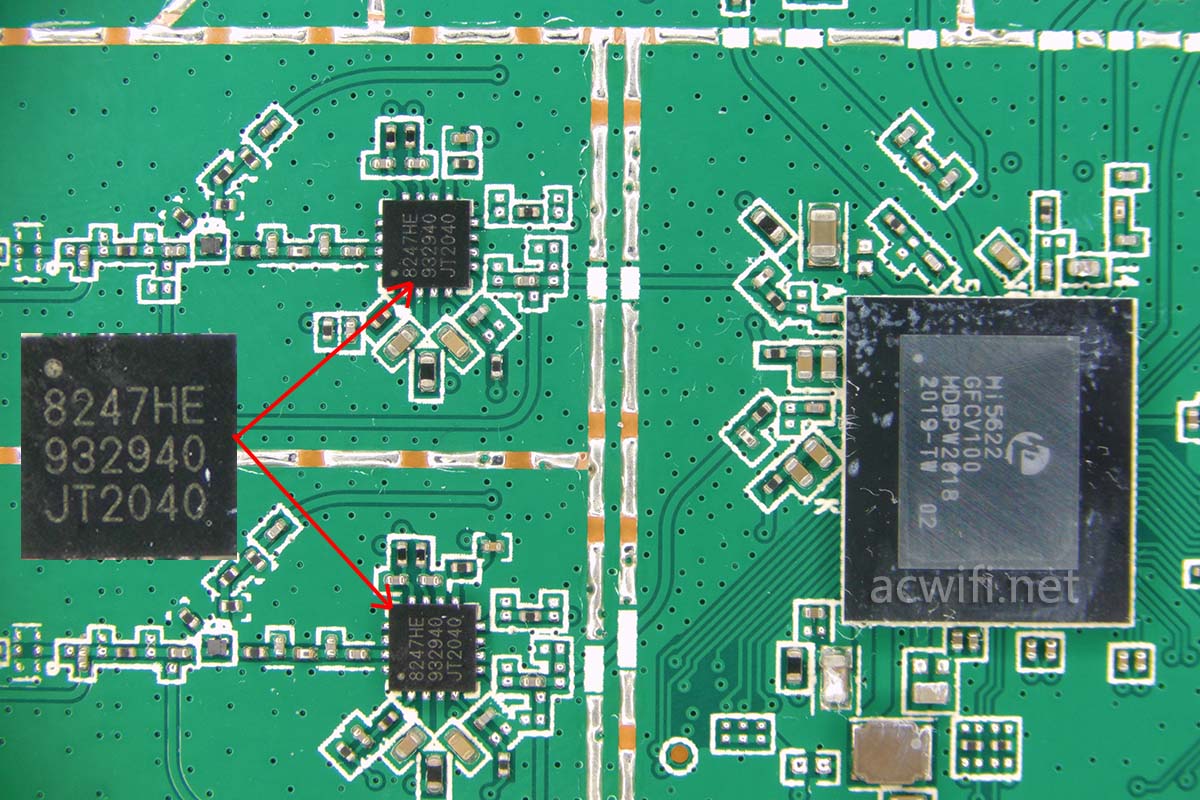

2.4G FEM芯片型号是KCT8247HE，也是上海康希通信的产品。

KCT8247HE的参数如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Transmit gain: 30dB at 5V
Receive gain: 15.5dB at 5V
Noise Figure: 1.5dB at 5V
Output power:

+20dBm @ DEVM=-43dB, HE40/MCS11, 5V
+21dBm @ DEVM=-40dB, HE40/MCS11, 5V
+22.5dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+23.5dBm @ DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Fully-matched input and output
Integrated Power Detector
Minimal External Components Required

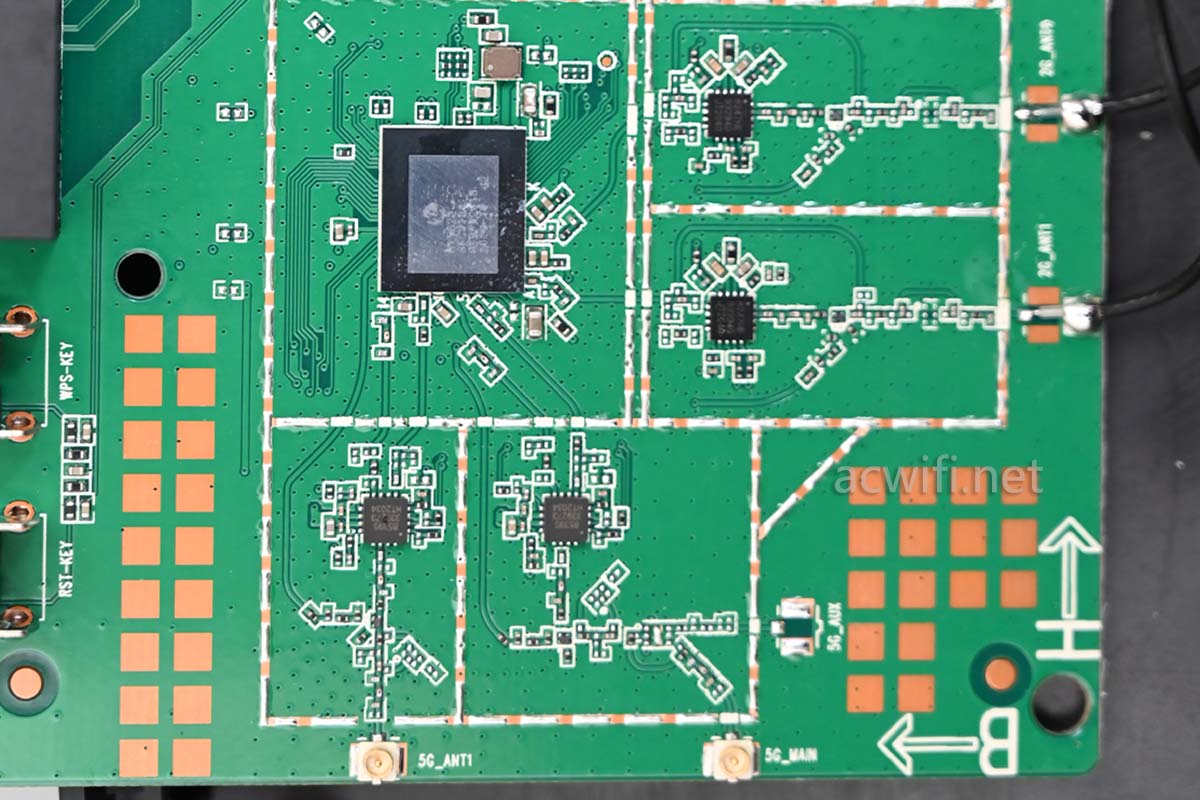

整个无线射频电路：
