网件RAX50拆机，有点无语

网件RAX50官翻版，保修一年，在咸鱼买的，不到700元，而全新保2年的要卖1099元，差价比较大。

RAX50的外包装比较好看，但比较容易破损，因为外盒很薄。

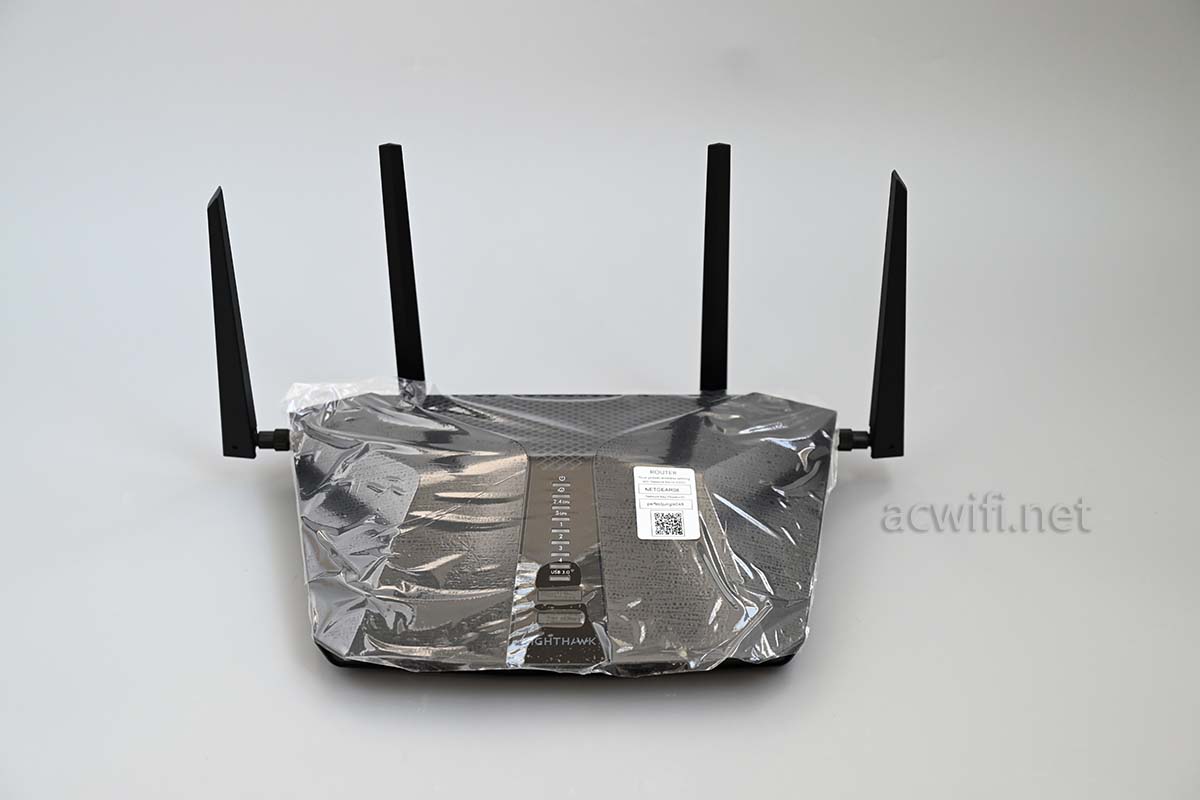

我记得有封膜的，我拆机之前已经拿出来开机进行了D点测速和U口测速。所以拆时没见有膜！

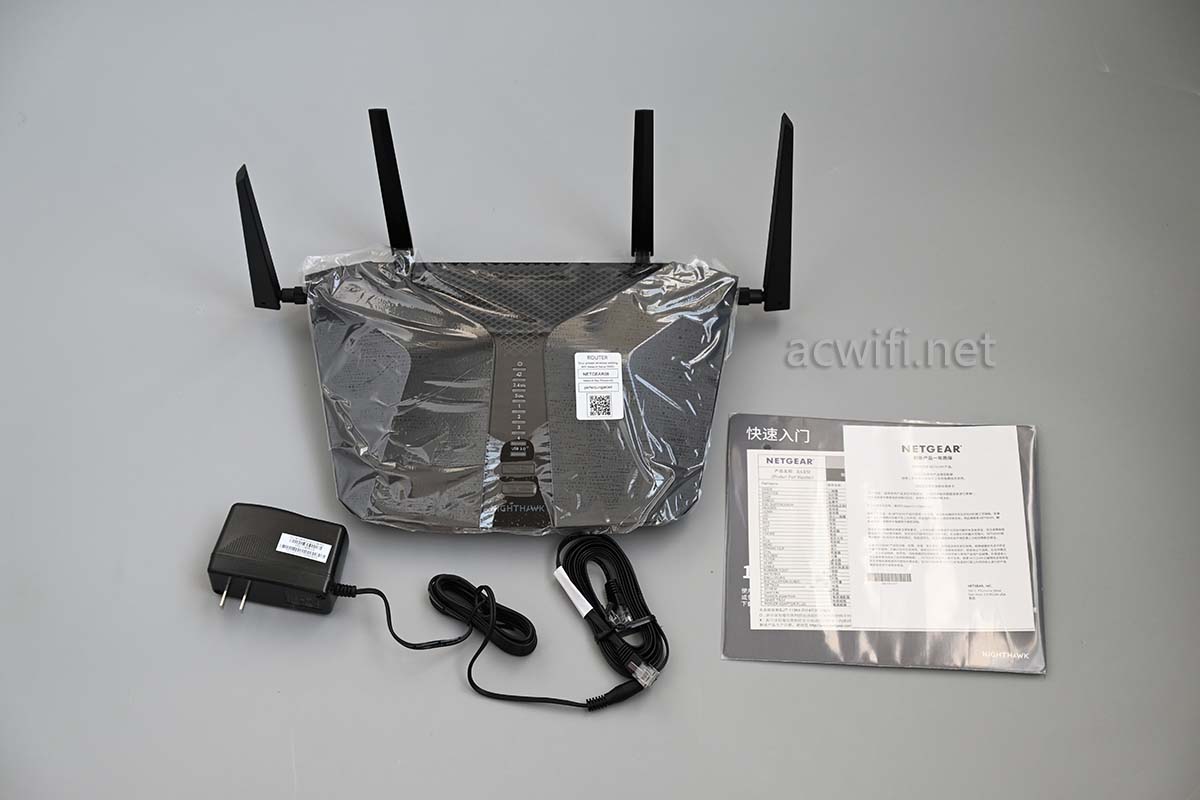

机身和配件：

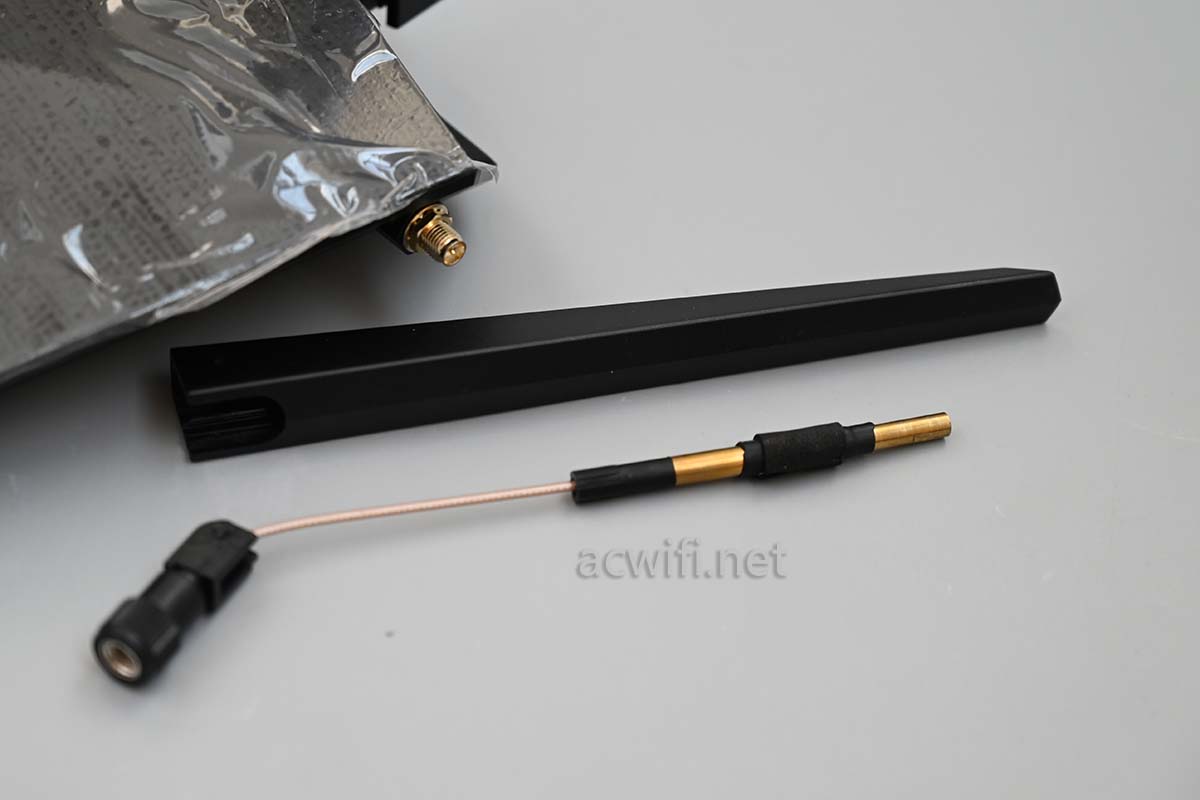

四根天线是可拆卸的。把天线拆开来看看：

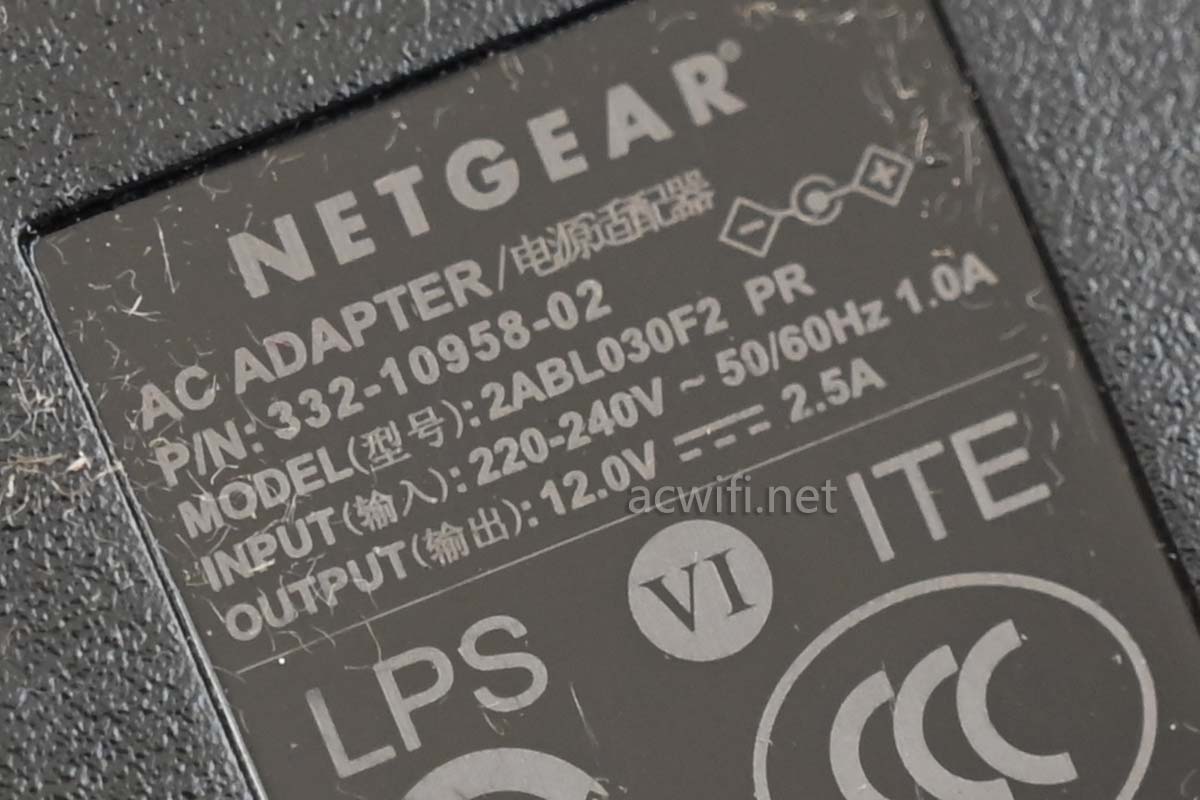

电源输出规格是12V/2.5A，实测待机功率是6W。 AX5400这么低的功率只有BCM6750了。

当机身拿在手上的时候，瞬间感觉不爽，轻，很轻，外壳显得薄，跟R7000、R6800的手感相差很远。我不喜欢这种感觉，与价格形成的反差比较大。为啥没拆开就有如此的感觉？轻就代表没有多少铝在里面呀，以后变废品了，回收时还可以卖多一点点钱。。。。。

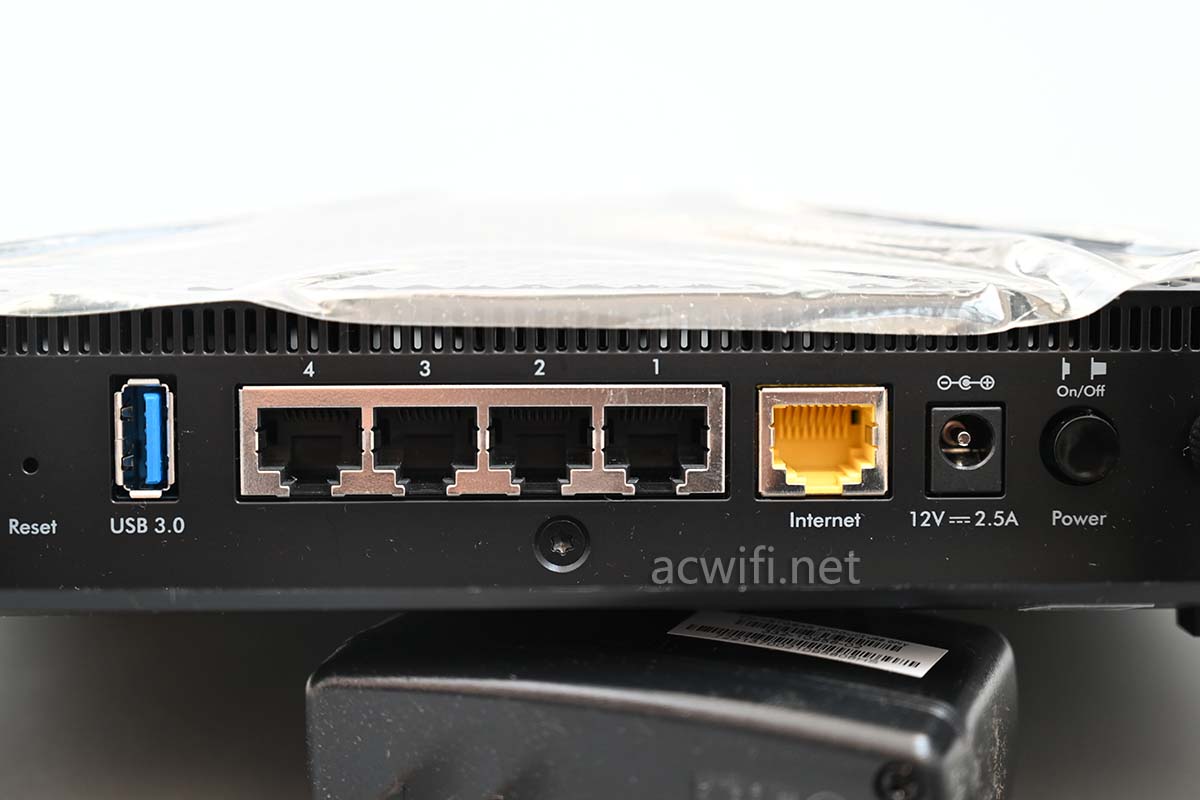

背面的接口有USB3.0、一个千兆WAN口，四个千兆LAN口：

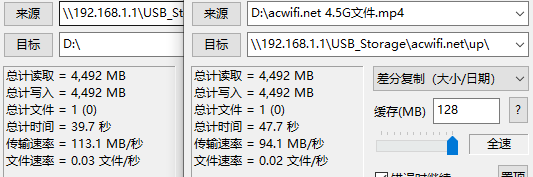

USB读写速度很不错呀，我拿速度一般的U盘（读写均300MB/s）插在RAX50上面，电脑接在它的LAN口，在win10里拷个大文件的速度如下：

读取速度达到千兆的上限，而写入速度也有94MB/秒，很不错了。

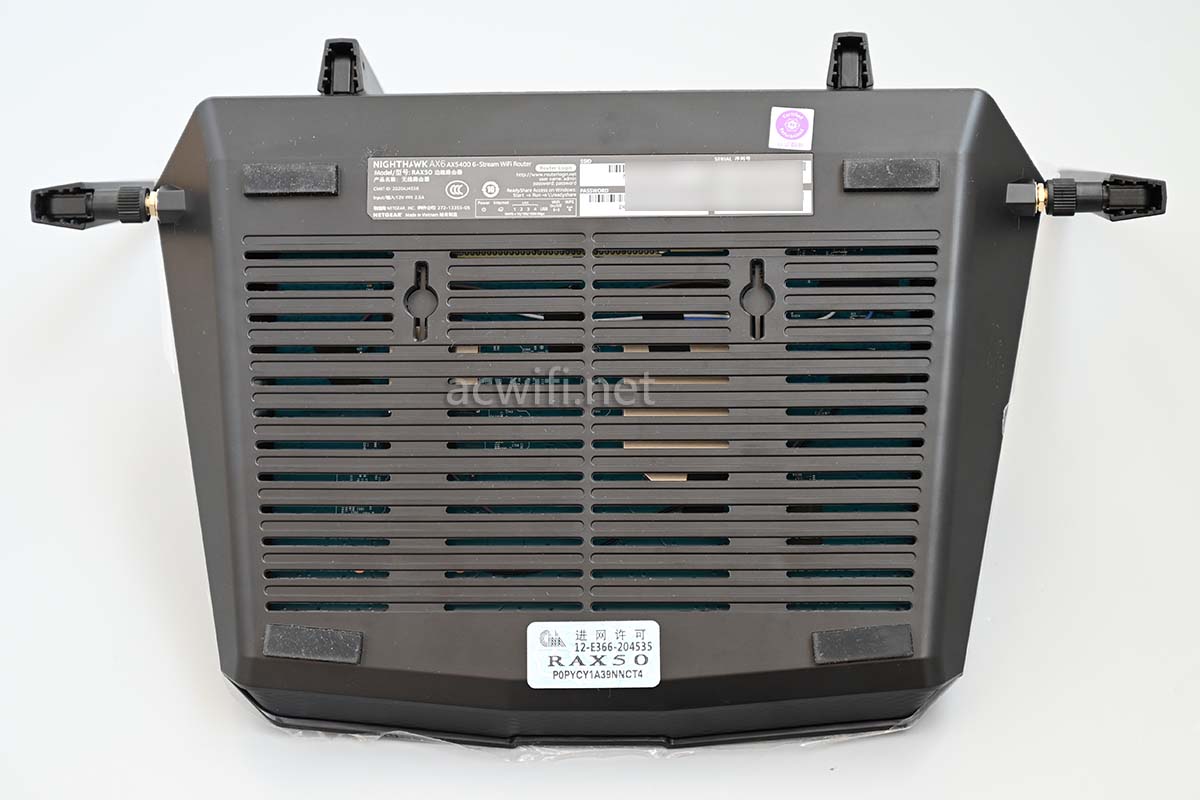

从机身底部看进去，没有看见散热器：

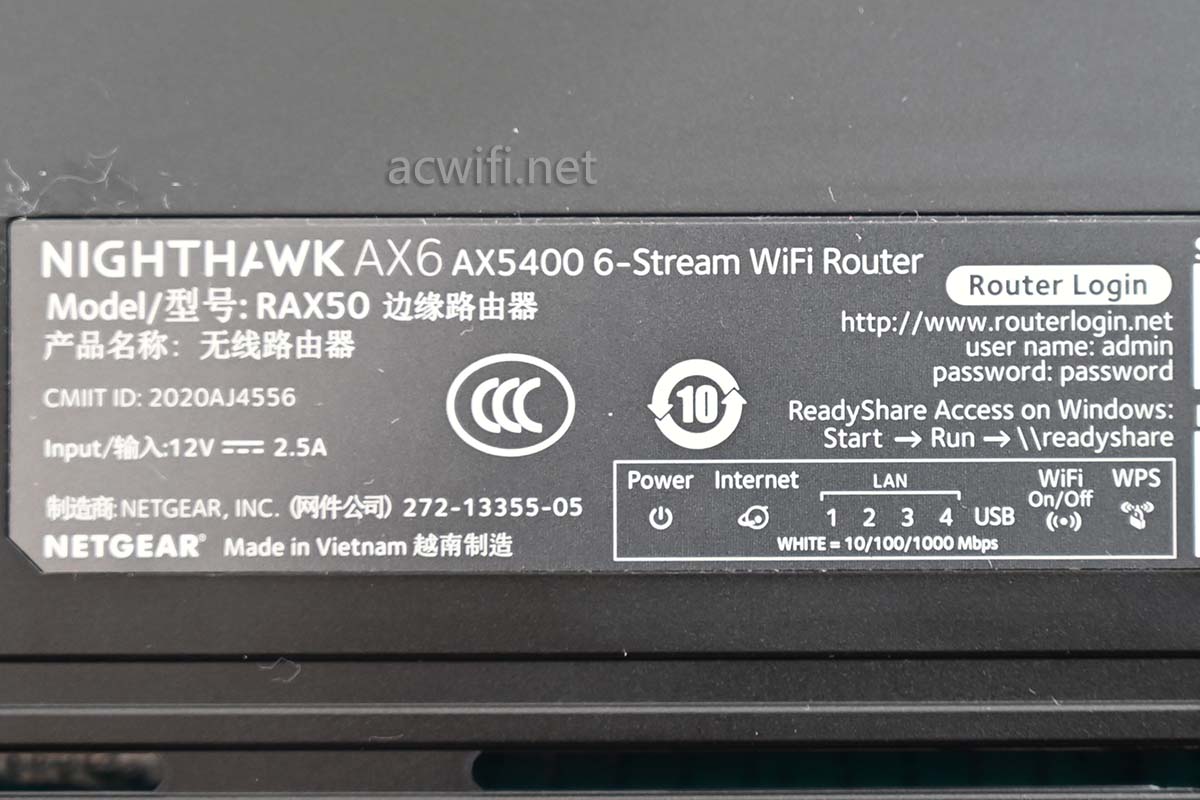

底部标签：

型号：RAX50，越南制造。

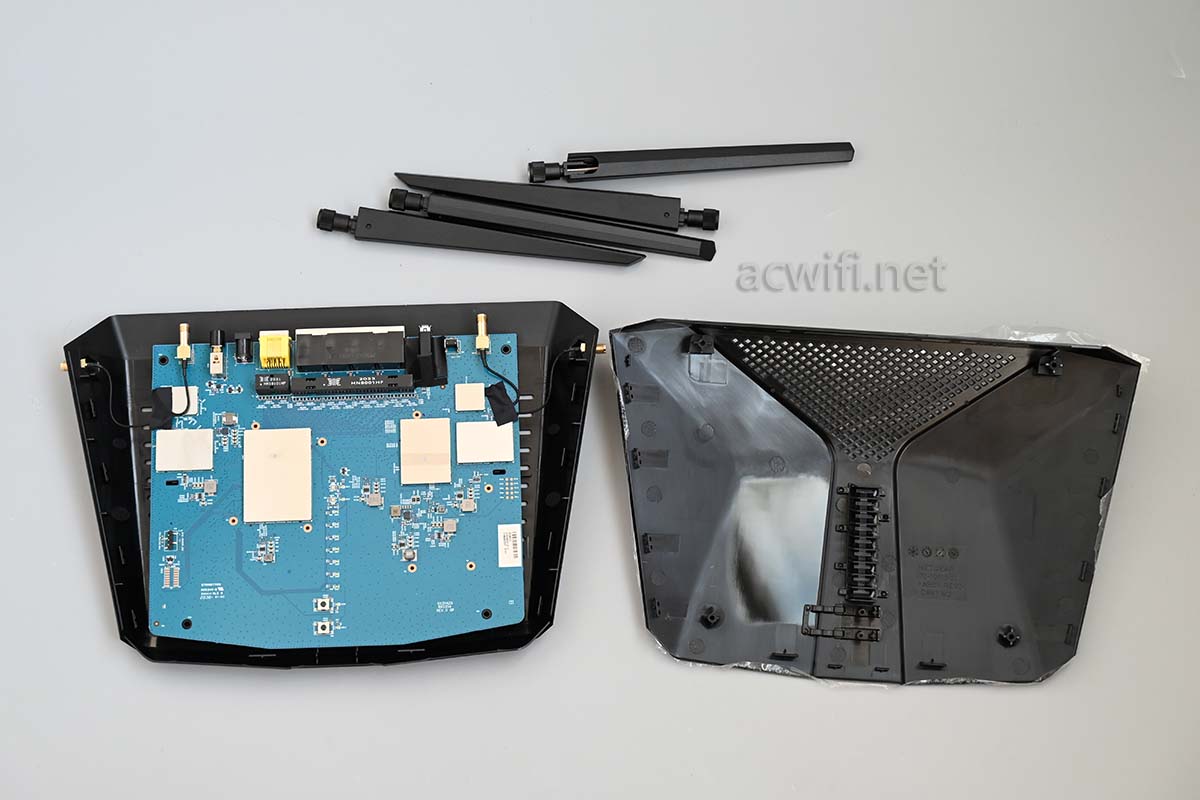

拆开外壳：

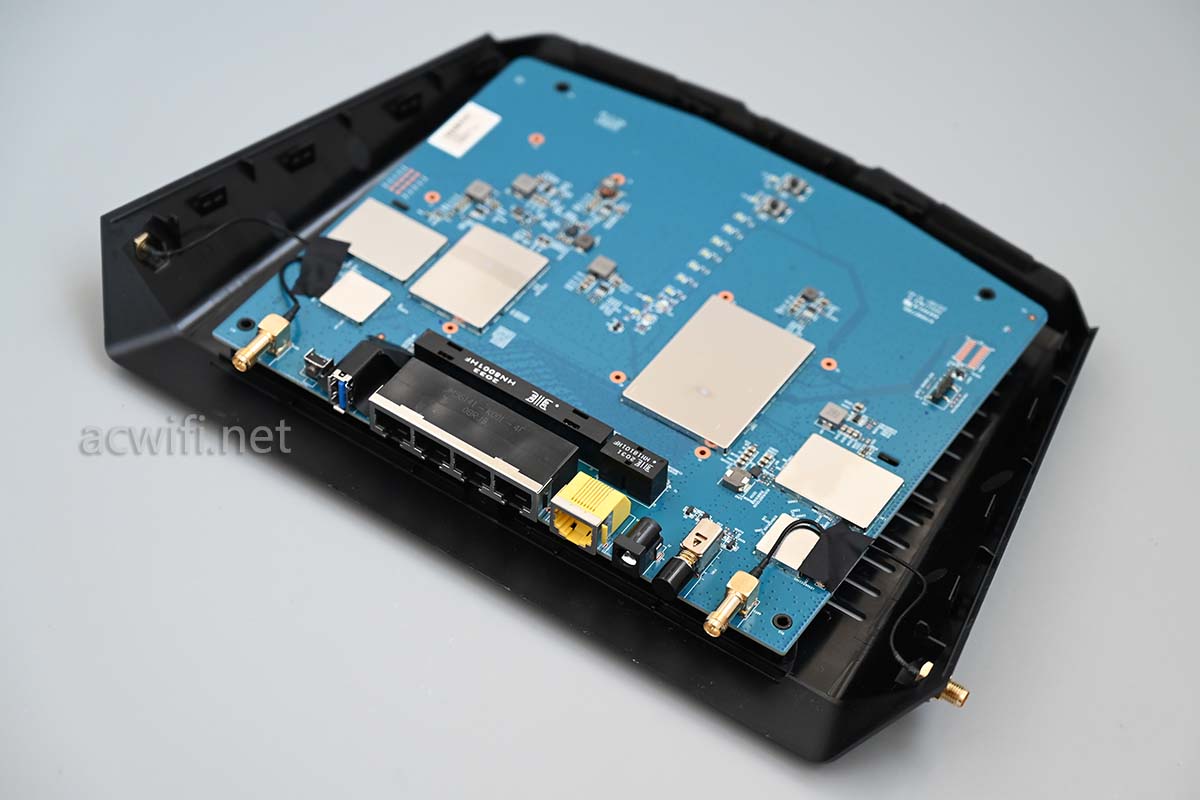

会不会觉得我把散热器忘记拍照了？？ 没有，，没有散热器。。

网件RAX50没有散热器，

网件RAX50没有散热器，

网件RAX50没有散热器。

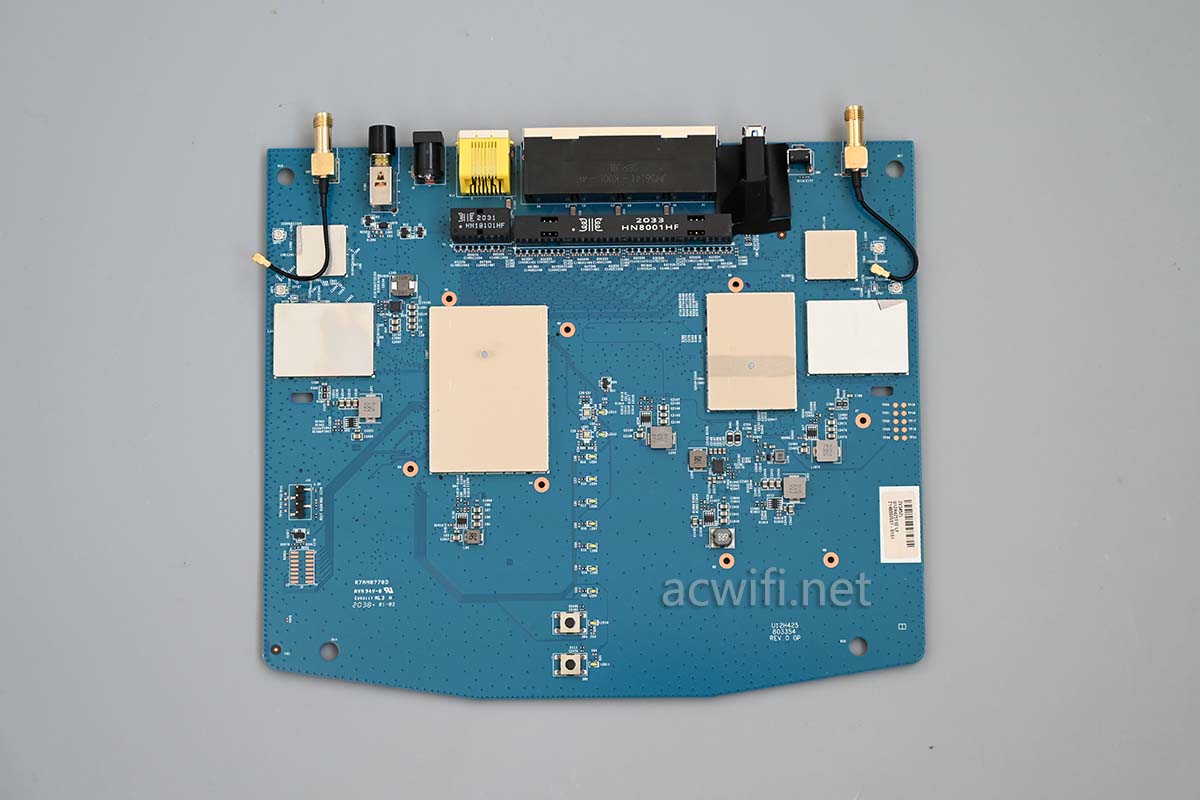

把主板抽出来，这一面能看见网口，所以定义为主板正面：

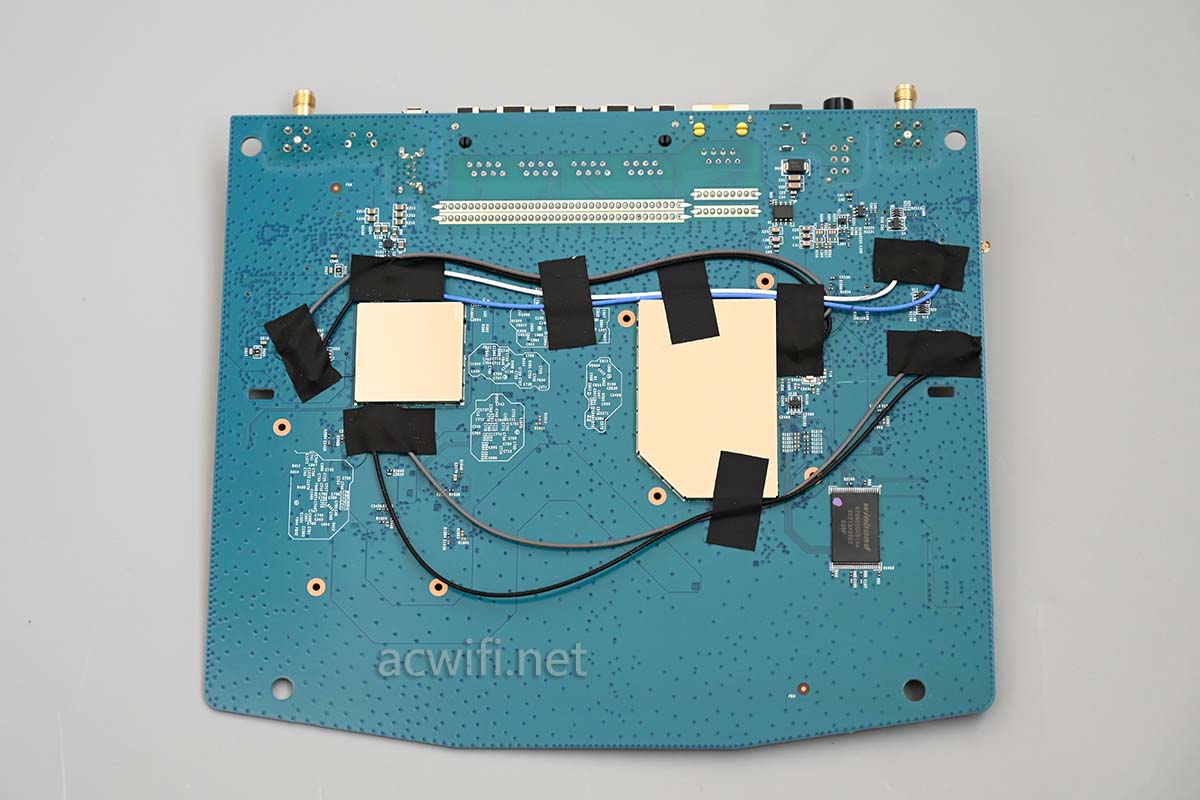

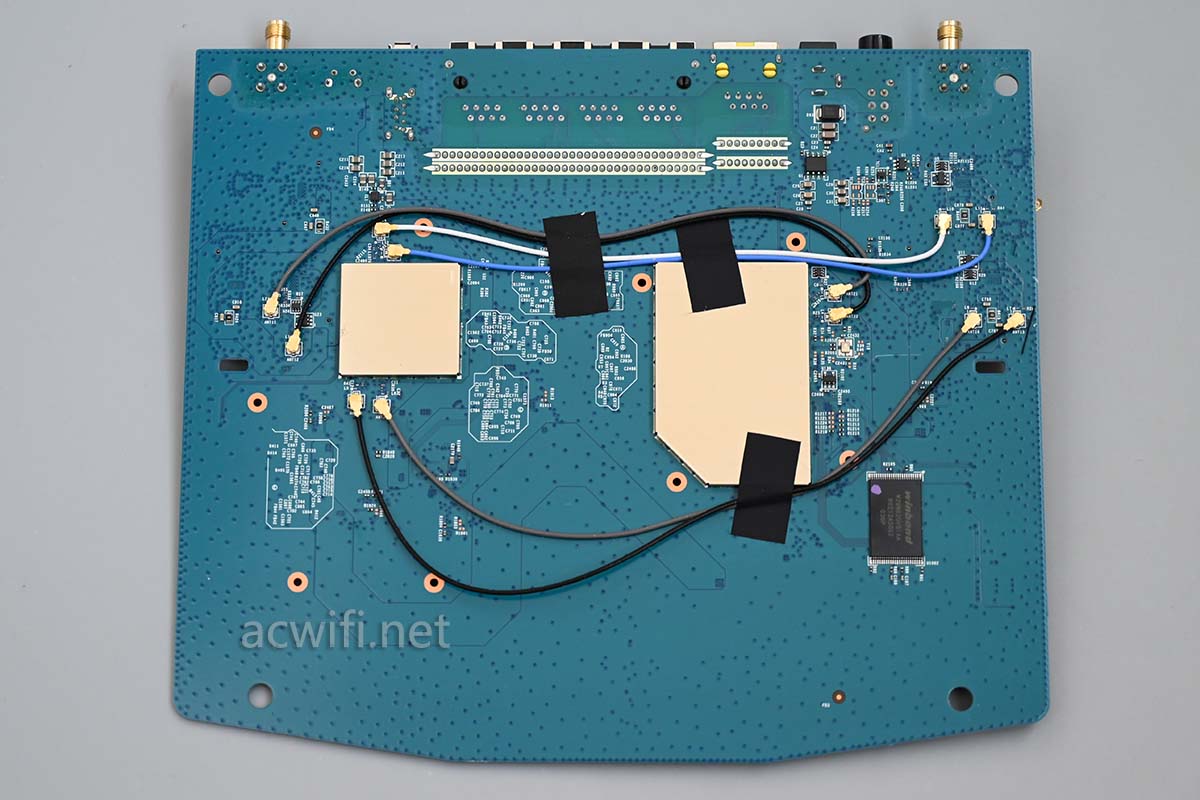

主板背面：

为啥有好几根“飞线”？？？这些都是馈线，一共有三对，每对有两根，第一对代表了Rx和Tx。目的是调整天线接口位置，有2个双频天线，所以要飞过去通过双工器合一。我比较少见有这种飞线设计 。

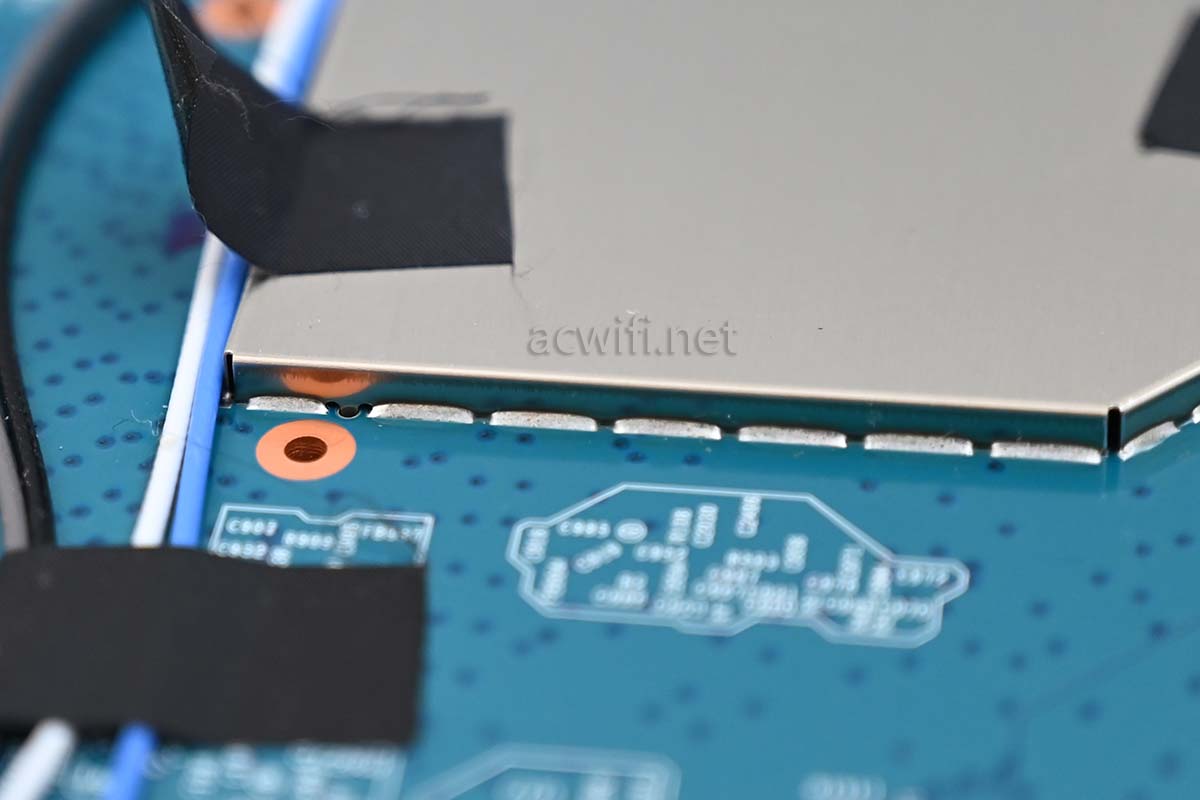

主板底面的这2个屏蔽罩拆不开，因为焊死的，我也不打算强行剪开，因为里面是空的。

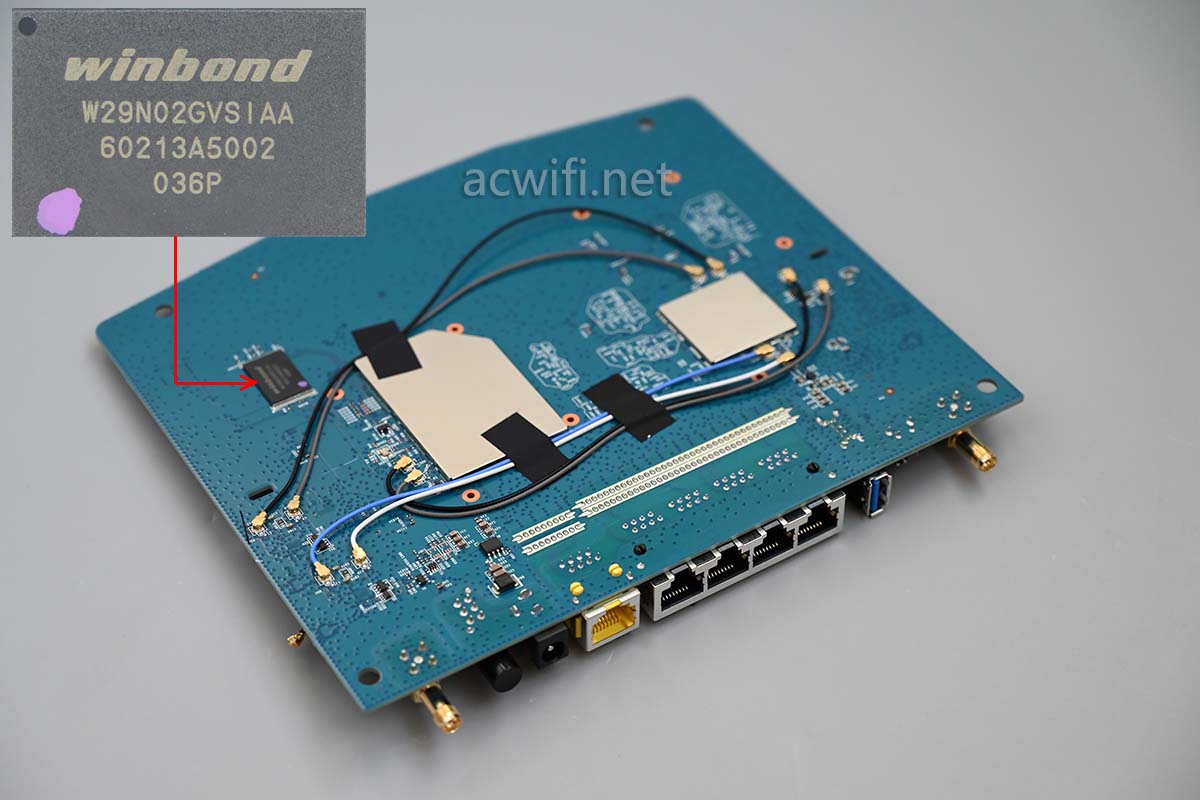

背面有一颗闪存芯片，型号是W29N02GVSIAA，容量256MB。

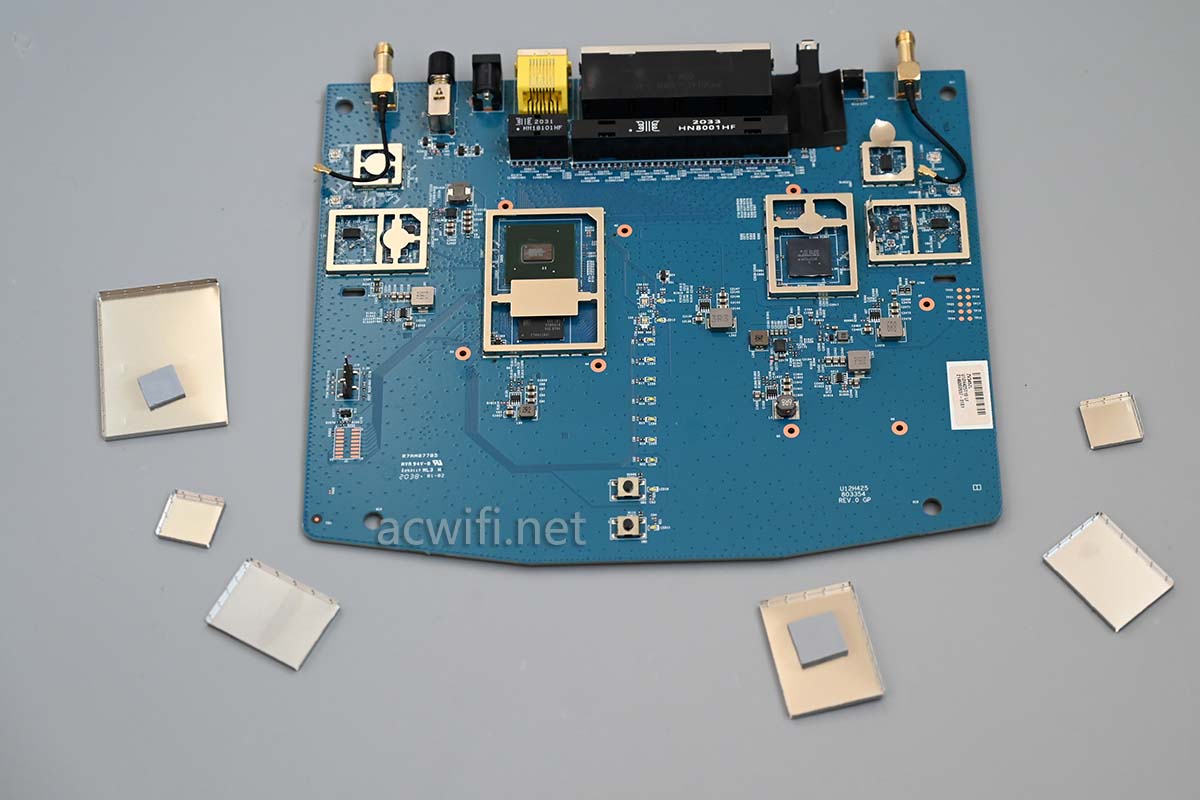

回到主板正面，撬开所有屏蔽罩：

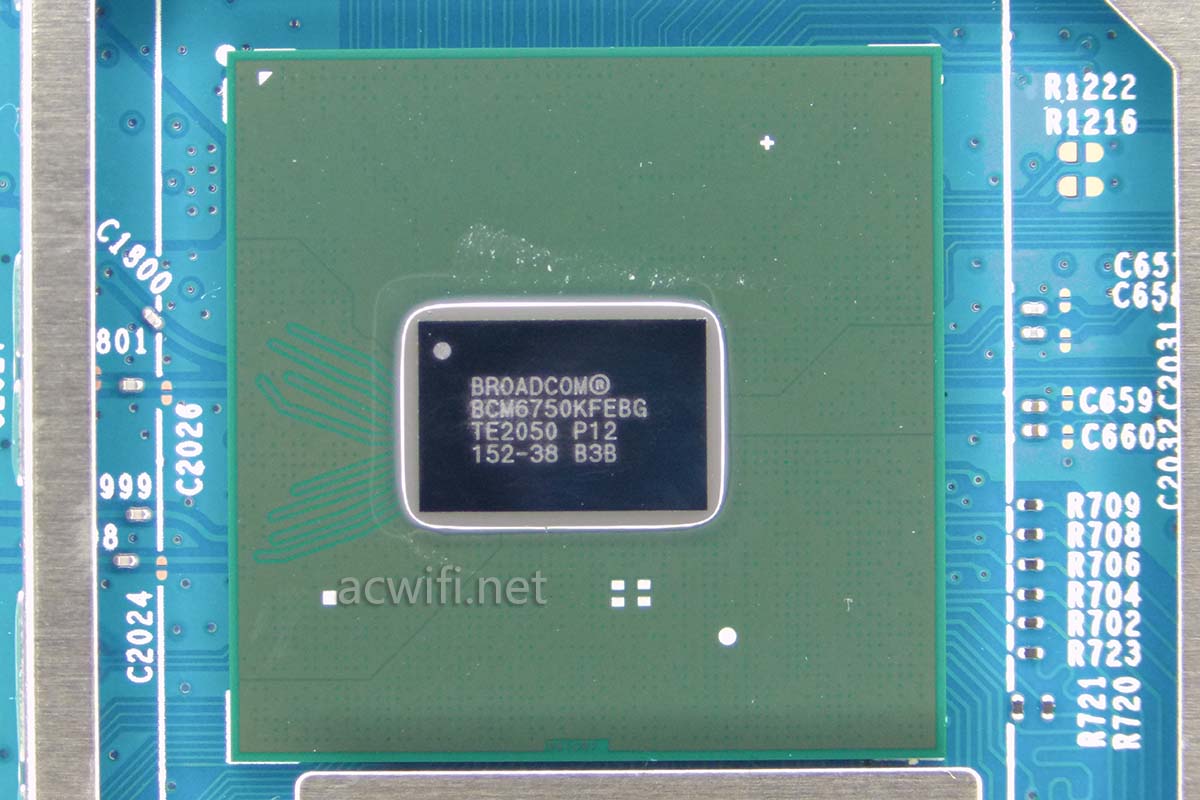

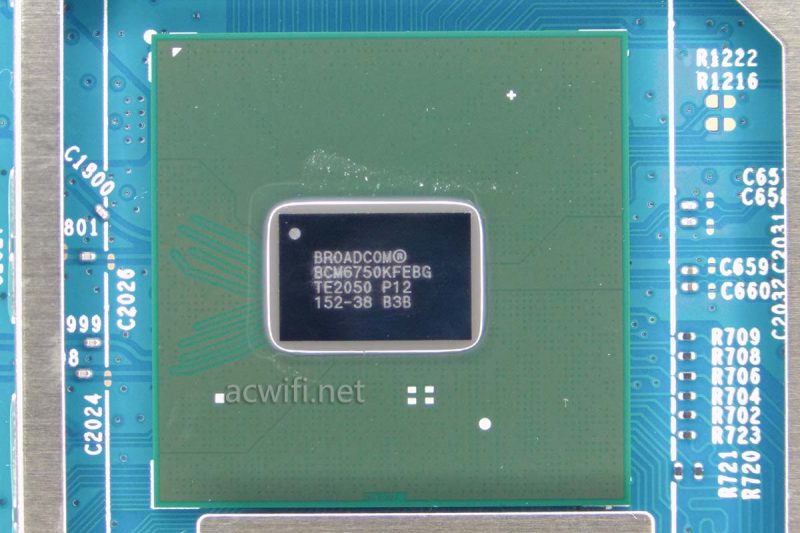

网件RAX50的CPU型号是BCM6750，三核1.5GHz，小包能跑满千兆端口；集成2.4G Wi-Fi 6，最高速率574Mbps，集成五口千兆。

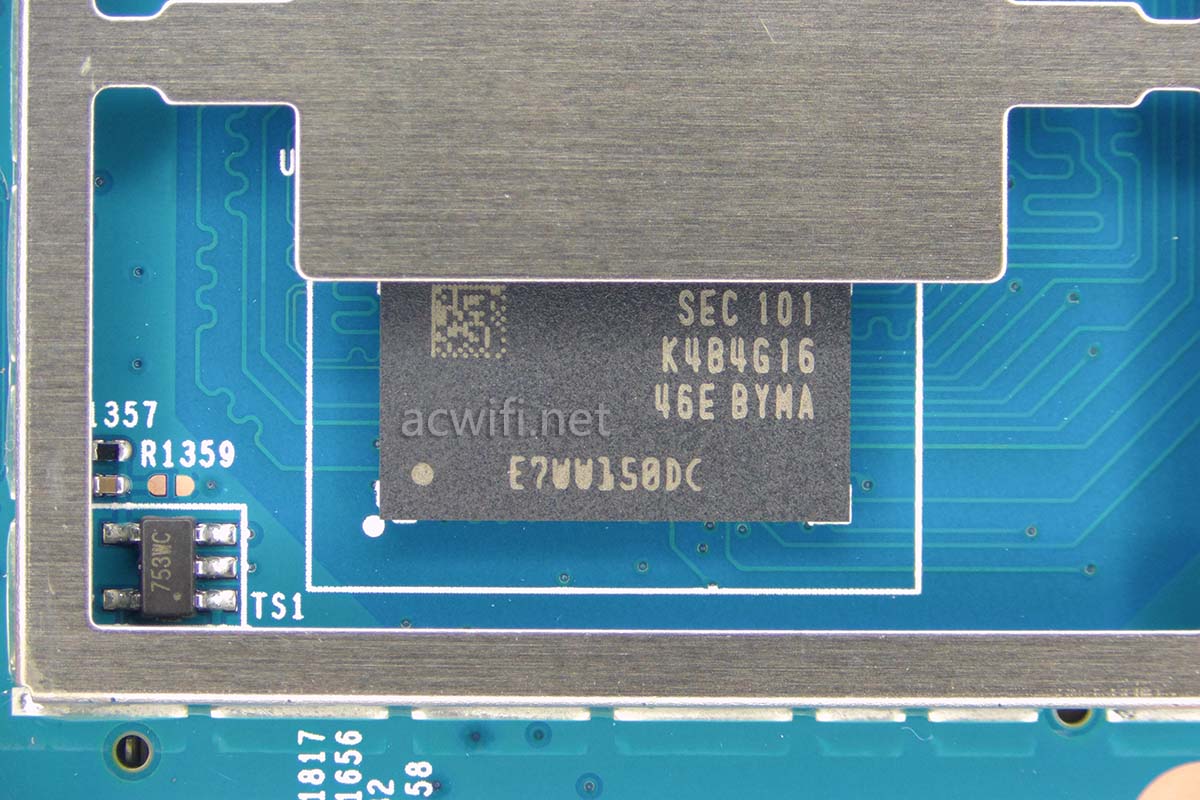

CPU下方有内存芯片，型号是K4B4G1646E-BYMA，容量512MB。

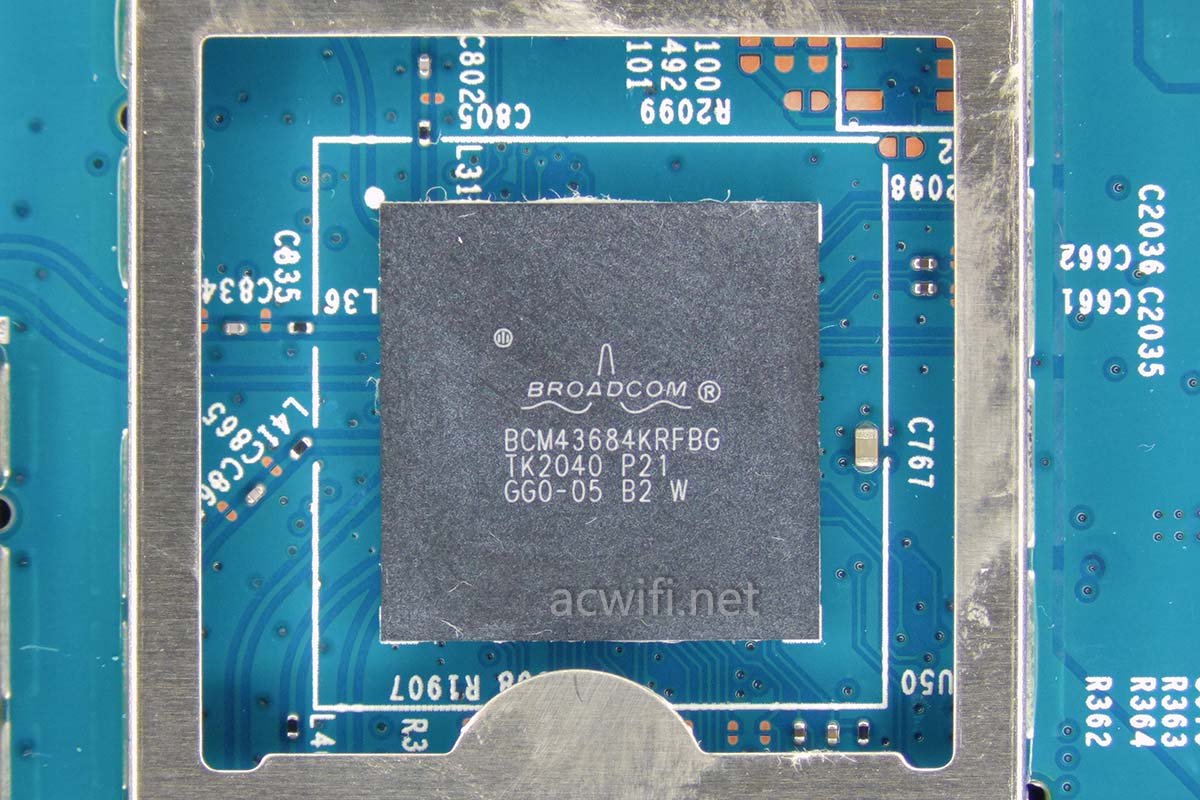

5G无线芯片型号是BCM43684，支持4x4mimo，在160MHz频宽下最高速率4804Mbps：

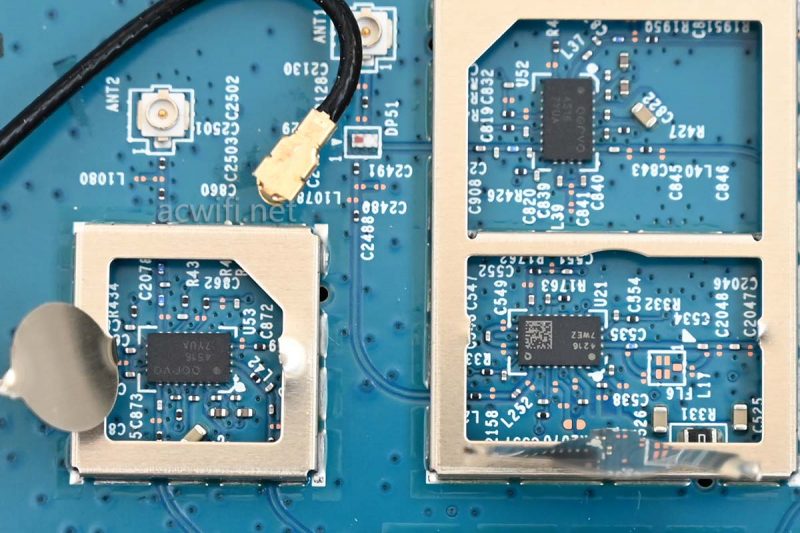

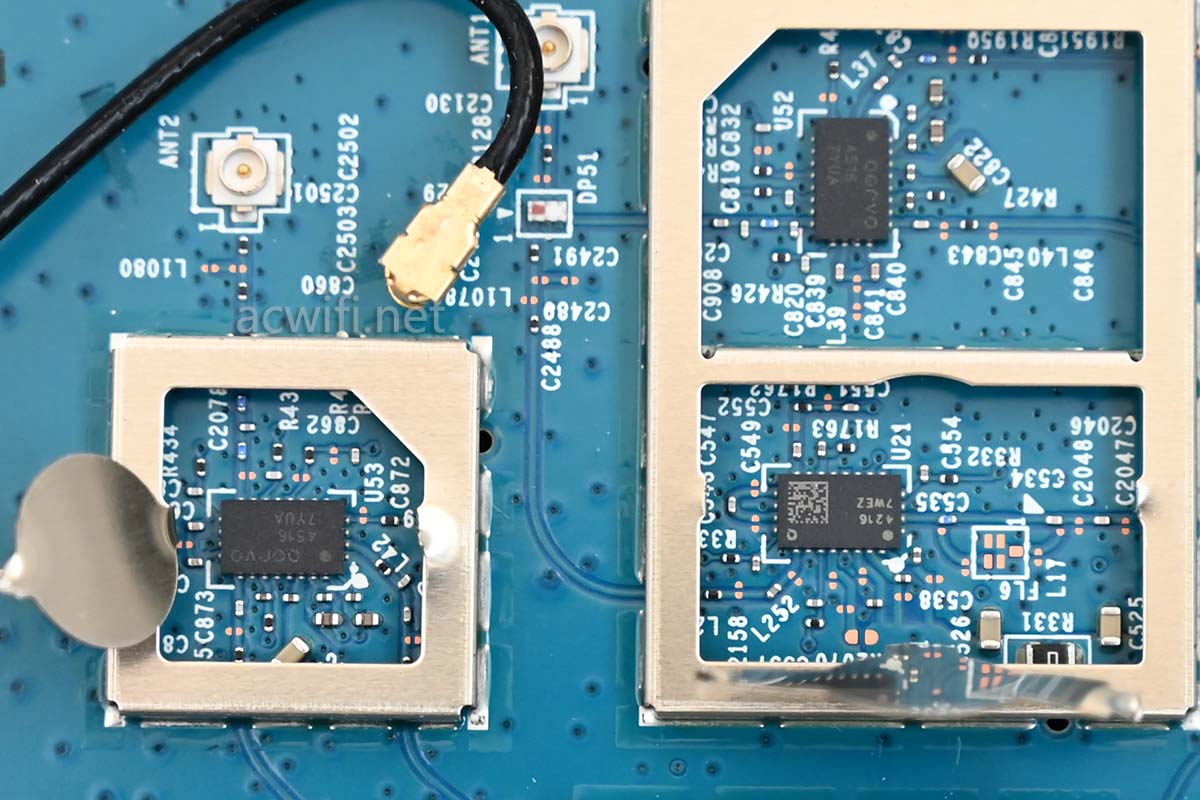

为了让你们能看清楚FEM芯片型号，我把挡片剪开了。5G无线芯片附近一共有三颗FEM芯片，其中两颗是5G FEM，型号是QPF4516B，一颗是2.4G FEM，型号是QPF4216。还欠两颗5G FEM在主板的另一侧，所以主板底部会有这么多“飞线”。飞来飞去！

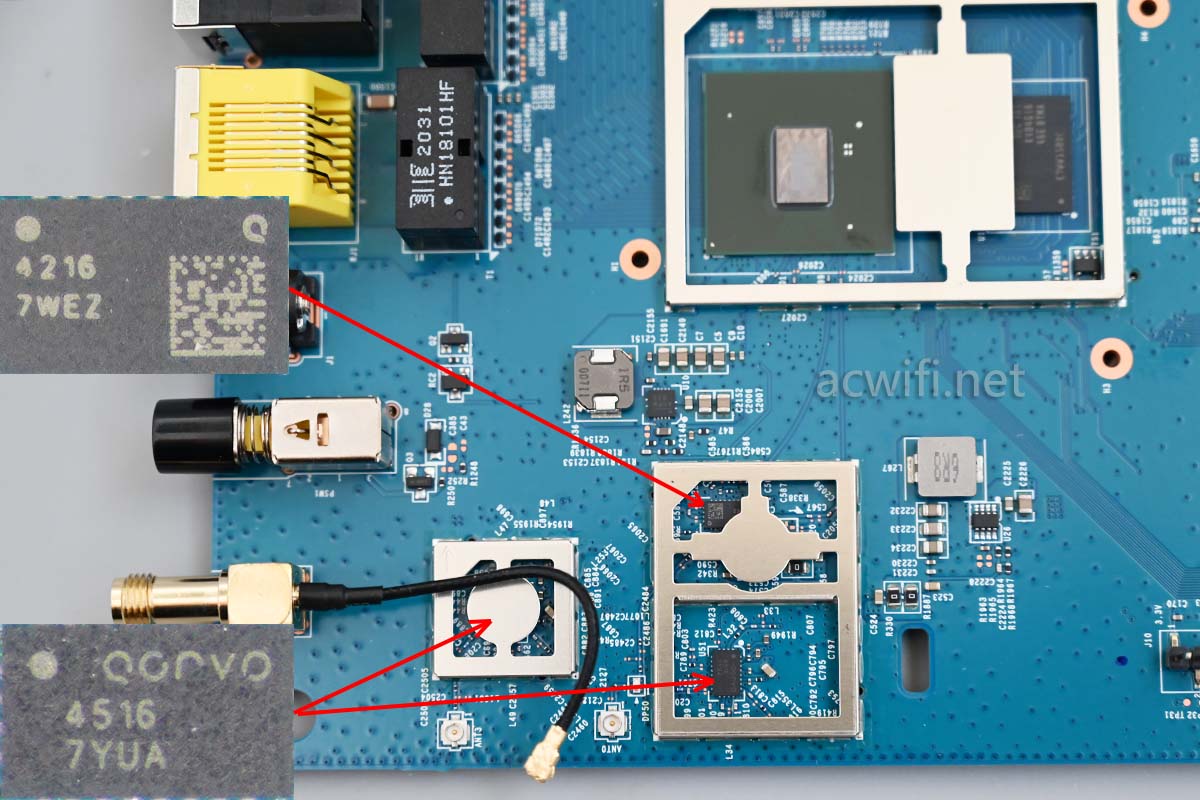

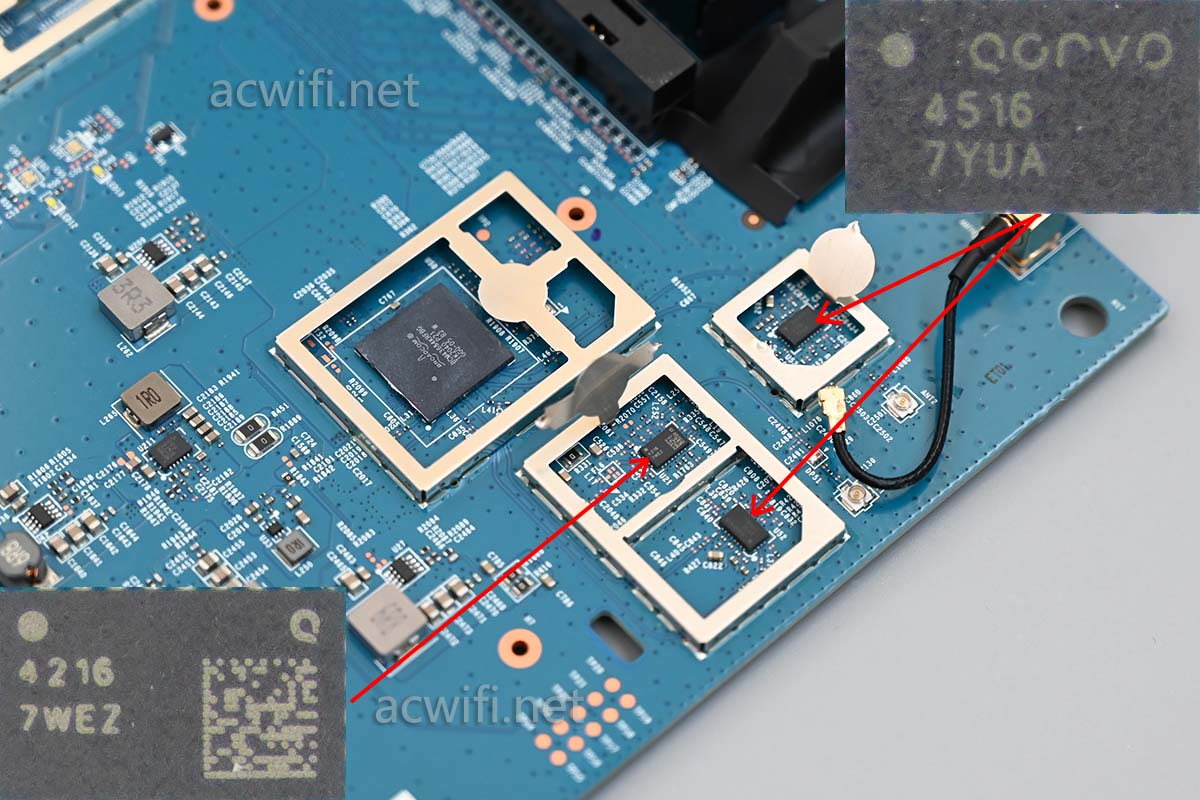

另一侧的三颗FEM芯片在CPU旁边，两颗5G  FEM：QPF4516B，一颗2.4G  FEM：QPF4216，这里的挡片就不剪开了。

QPF4216与QPF4288在 Wi-Fi 6下（1024-QAM）的放大功率是一样的，差别有两点，一是QPF4288对于4096-QAM有优化过，二是在Wi-Fi 5 (256-QAM)下的放大功率比QPF4216高一些。

QPF4516B，为啥后面多了个B？？？QORVO官网上只找到QPF4516B这个型号，估计是针对博通芯片优化过的FEM型号，暂时我拆机过的机型里没见过它用在其它芯片平台上面。

QPF4516B对比QPF4588两者的放大功率参数差不多，两者没有对等的Dynamic EVM参数，所以我说差不多。

5G 芯片也是BCM43684的XDR6060也是用了QPF4516B，XDR6060的信号不错。

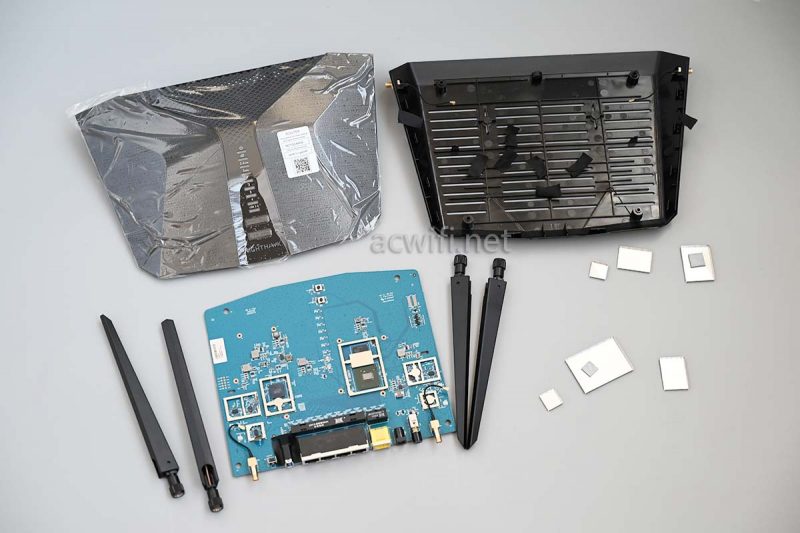

至此，网件RAX50就拆机完成啦：
各芯片型号汇总图如下：

最后在楼下D点测速看看吧。电信1000下行，100上行，只测5G 44信道，开160MHz频宽。路由设置里不能更改地区，所以只能用中国地区，本想用美国地区看看的。通常网件有美国地区后无线强度会高些。

平面图如下：（WIFI就是路由器摆放的位置）

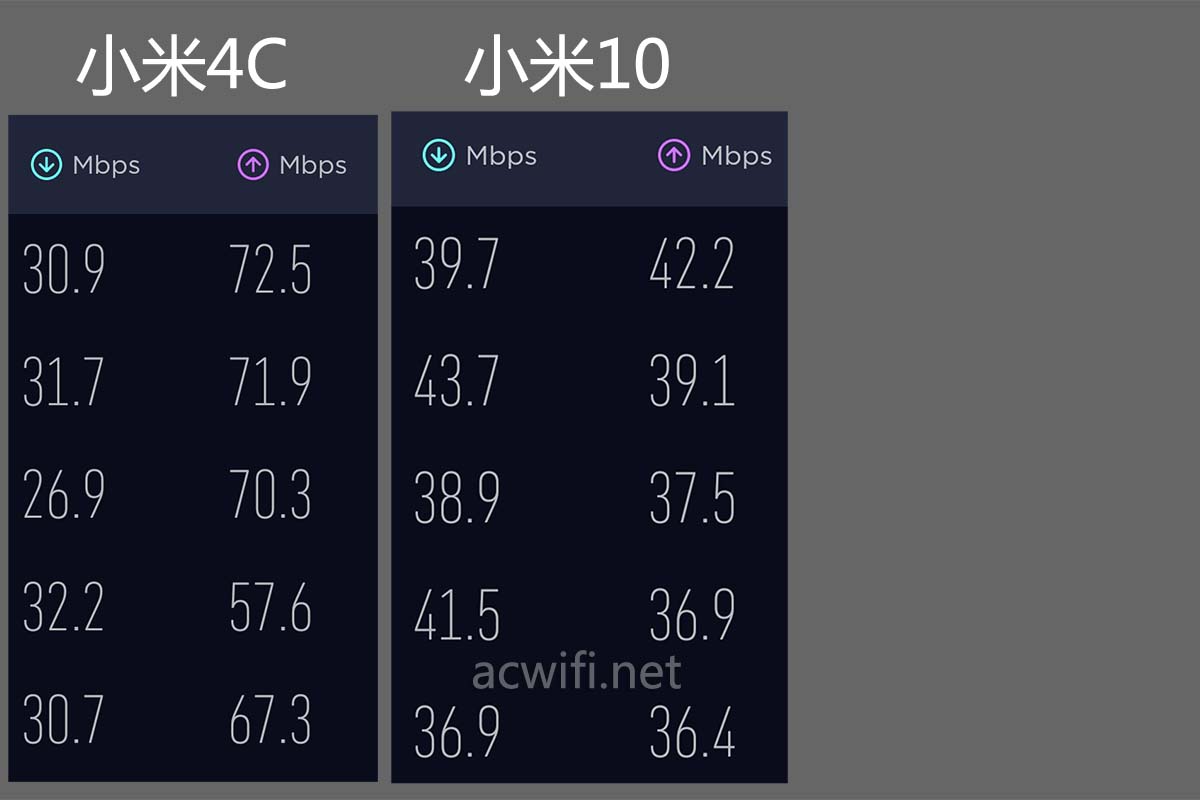

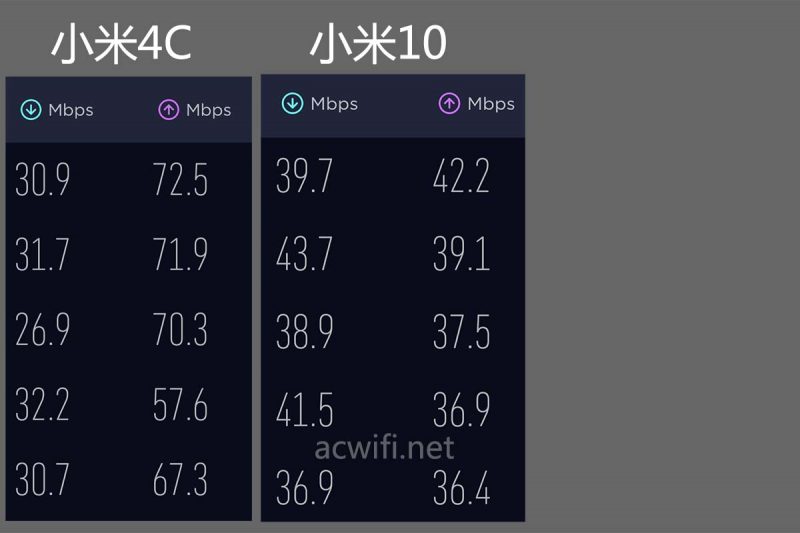

用speedtest的测速结果如下：

为啥没有小米11的结果？因为在楼下D点位置已经连接不上信号啦，而且你看这结果。。。真是超乎我想像。这是拆机之前测速的，与拆机无关。我不知问题在哪里，这也太弱了吧，比2×2的还要弱呀，我经常说4×4的比2×2强，真是自己打自己脸了。。。

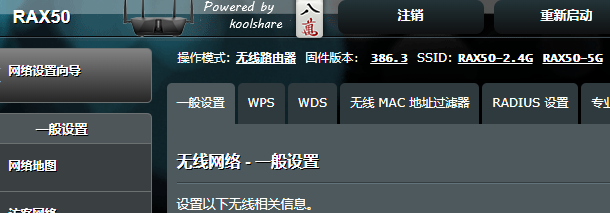

我刷梅林看看，三下五除二，直接WEB后台上传固件就行：（固件：RAX50_386.3_0_ubi_31c92d0_koolshare.chk）

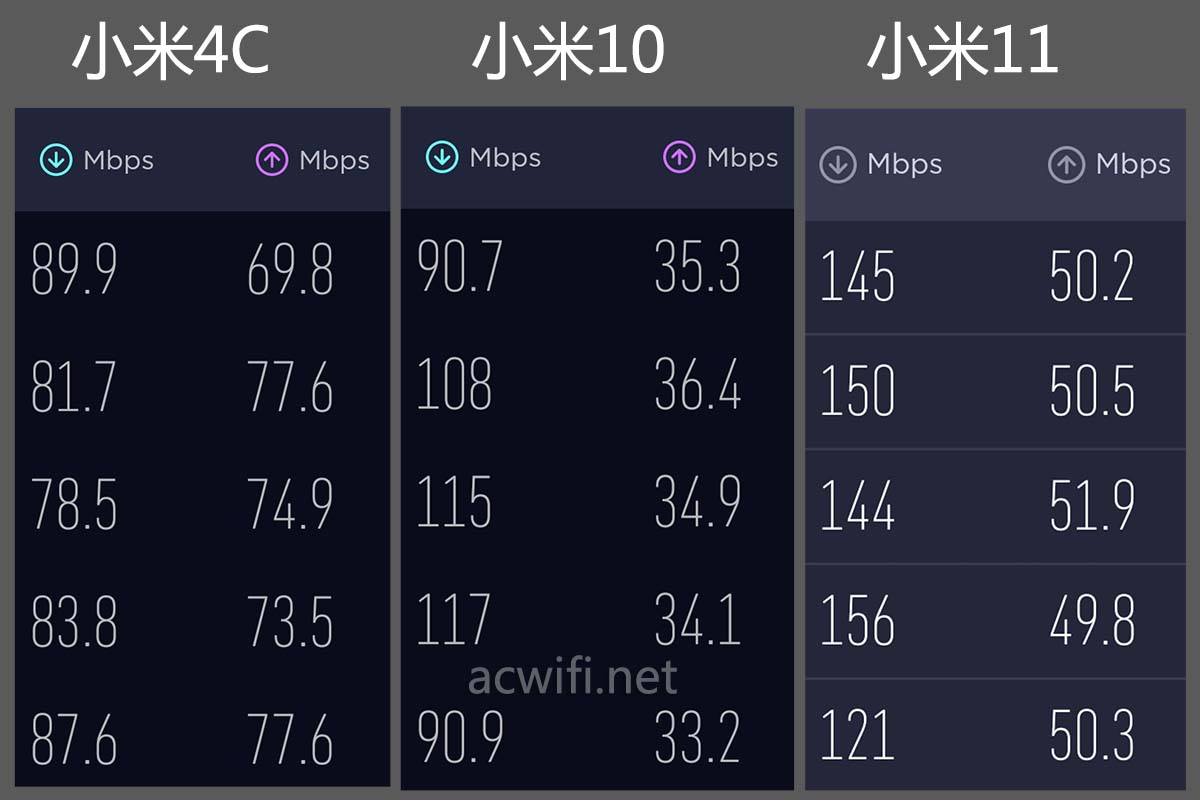

无线设置里的专业设置，把地区设置为美国地区。无线参数与前面设置的一样。站在同样的位置，测速结果如下：

这结果明显好了，但也属于差的呀！可以说大失所望，我是希望可以跟那些差不多价位的XDR5480、小米AX6000、BX54来  比一比呢，这样的结果怎么比呀， 都不用比了，人家的车尾灯你都看不见呀！

是不是我这台有质量问题？也有可能！

BCM43684居然不用散热器。。。我真心服了网件！

这种做工和用料我不想留了，过几天一元起拍！

网件RAX50京东购买链接

关于这片主板背面的跳线，补充一下，如果长距离在PCB上走线，衰减会比较大的，所以用馈线来代替是可以减少无线衰减，副作用就是不好看，让人觉得不专业。
