XDR6020拆机，MTK第一款AX6000也是最便宜的。（Filogic 830方案）

XDR6020是目前最便宜的AX6000机型呀，499元！也是MTK的第一款AX6000机型，可以让市场不那么乏味，多一些产品选择对用户来说是大有好处。

XDR6020的外包装：

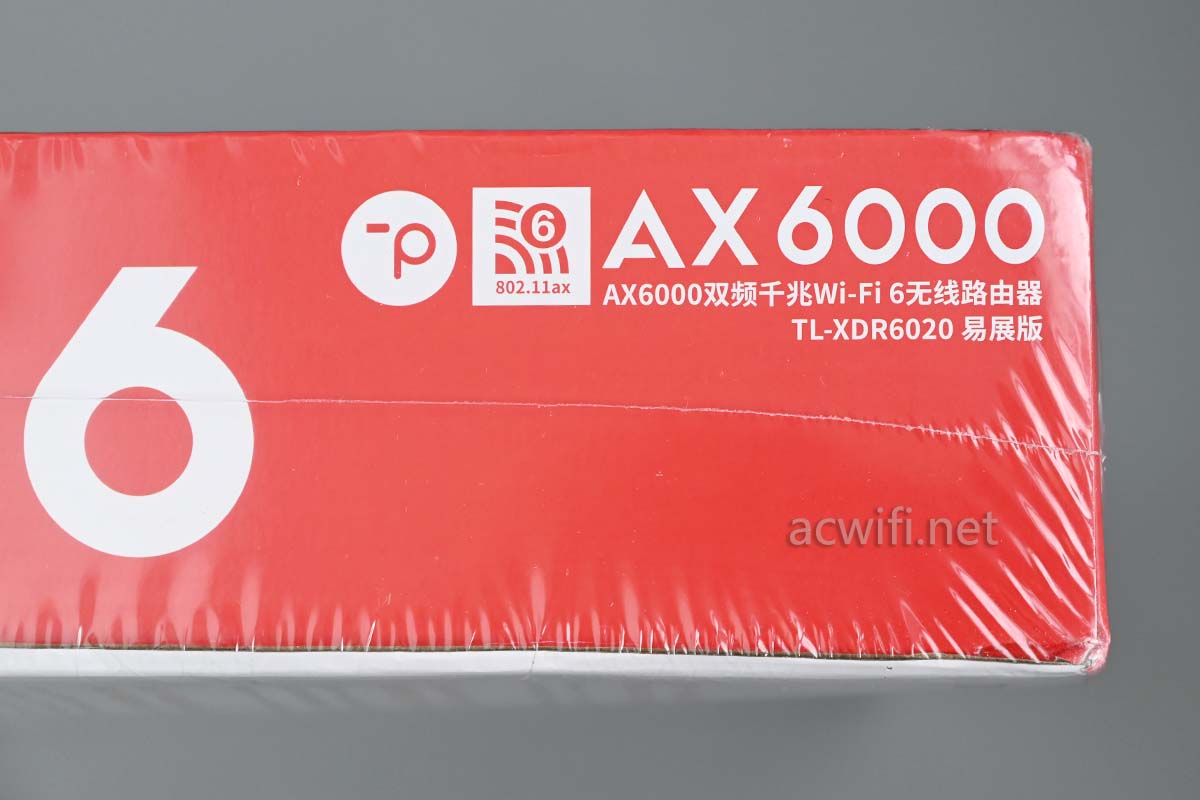

有封膜的：

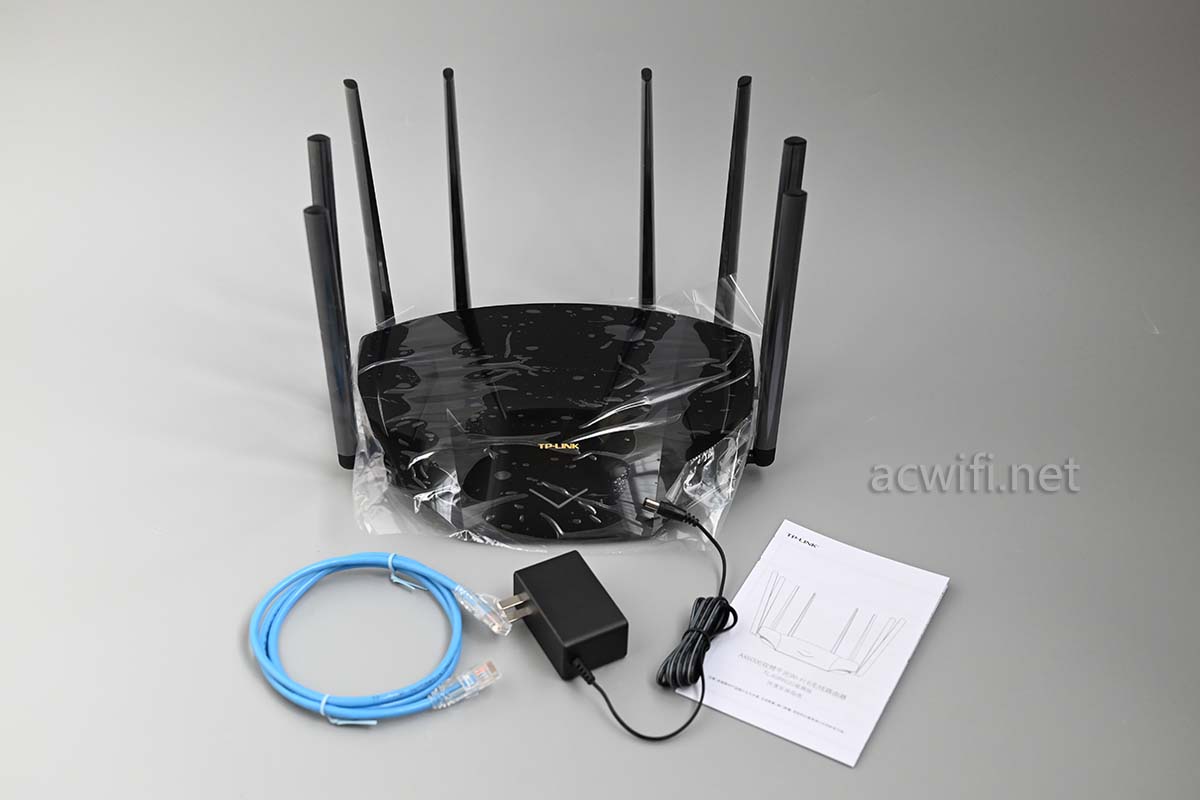

到出东西来：

外壳和包装跟XDR6030是一样的。

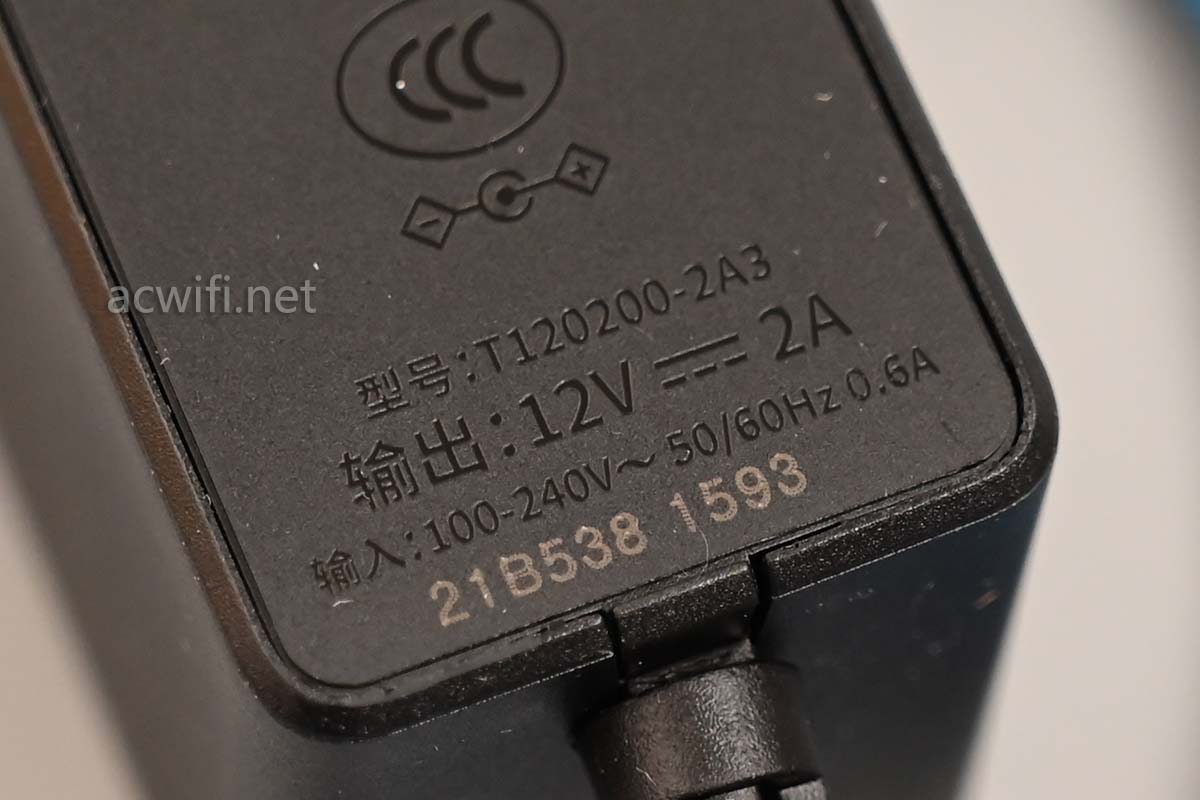

电源输出规格是12V/2A，实测待机功率才5.6W，，，这可是AX6000呀（XDR6030博通版待机功率是8W，XDR6080待机功率10W）。

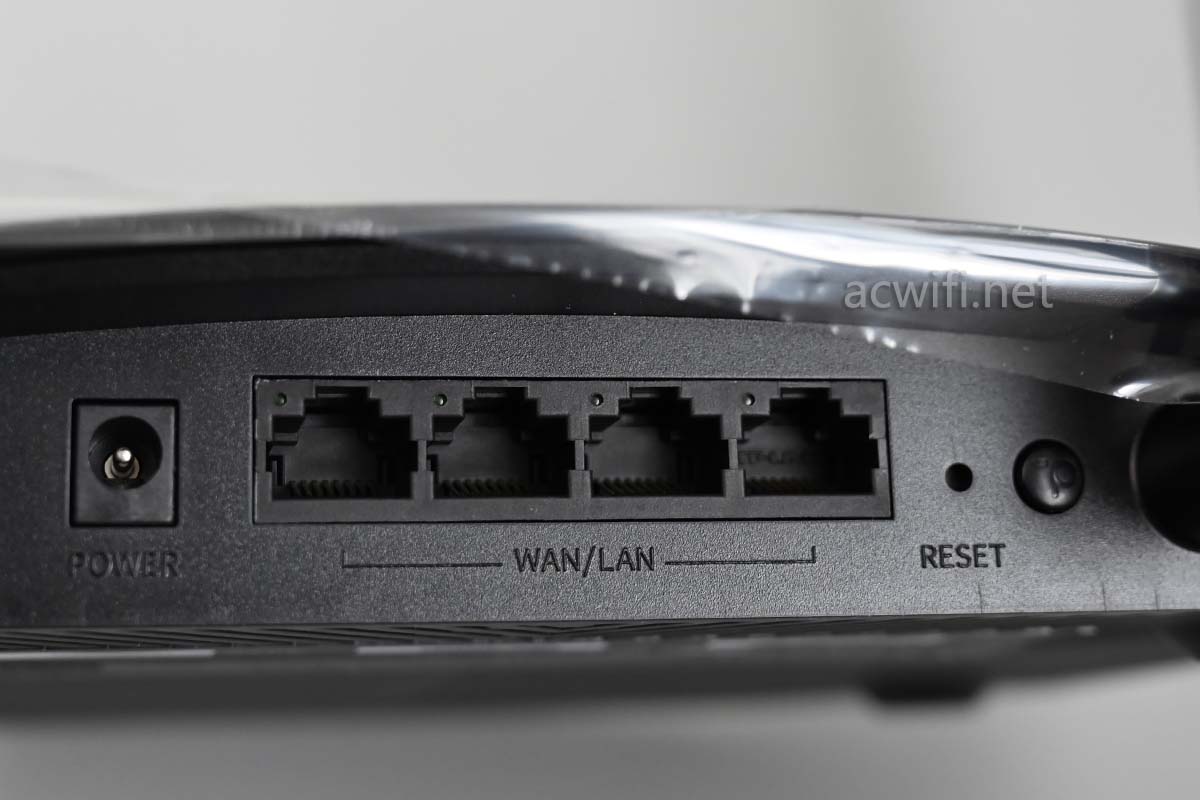

四个全千兆接口：

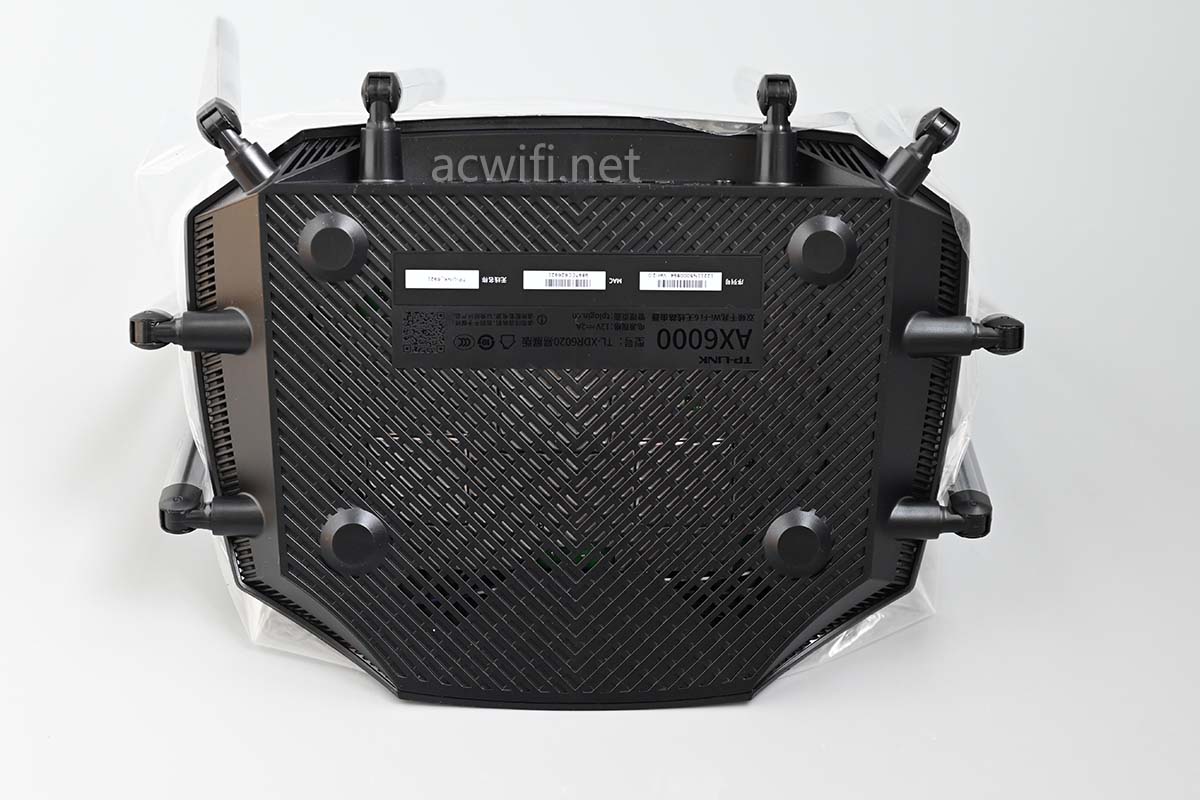

机身整个底部都是散热孔，这款的发热量不大，半小时的高负载无线测速后，顶部只是微温，底部也没有明显热，比XDR5430温度明显低。

如果你的路由器怕热可以在底部垫个铝散热器，淘宝链接。

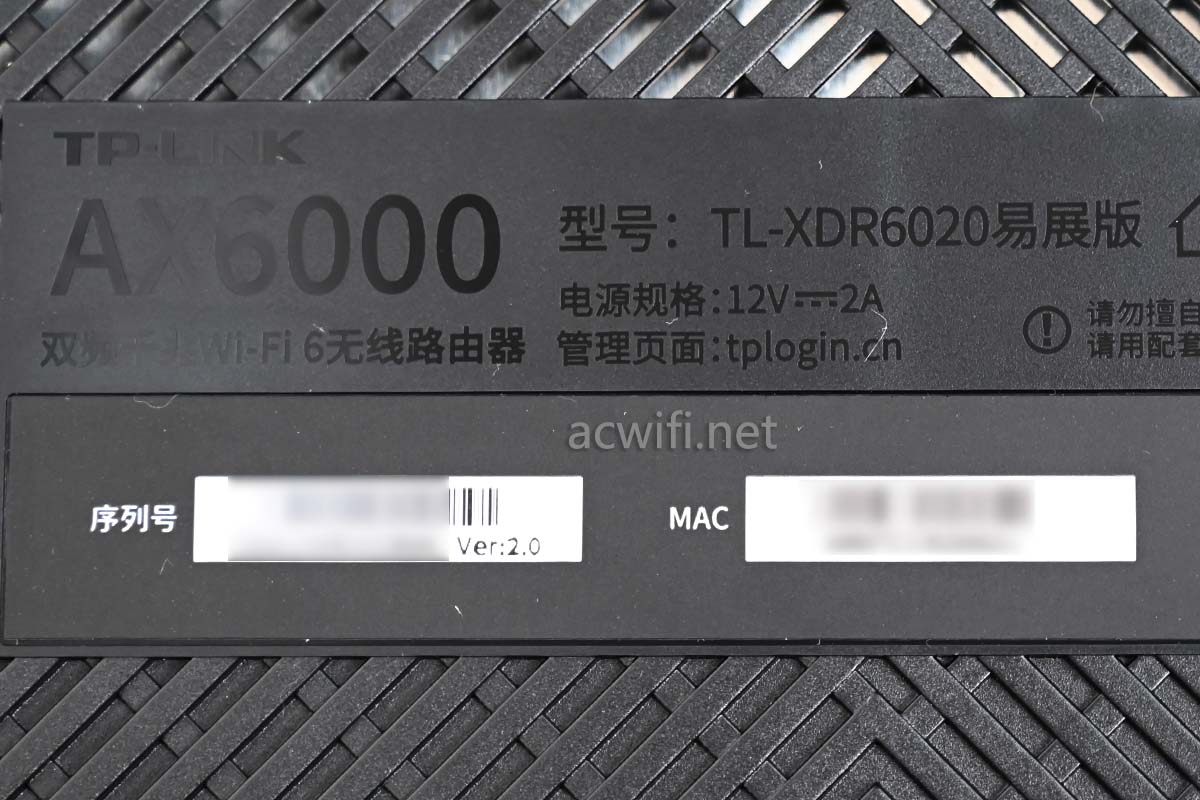

底部标签：

型号：TL-XDR6020易展版，硬件版本V2.0。

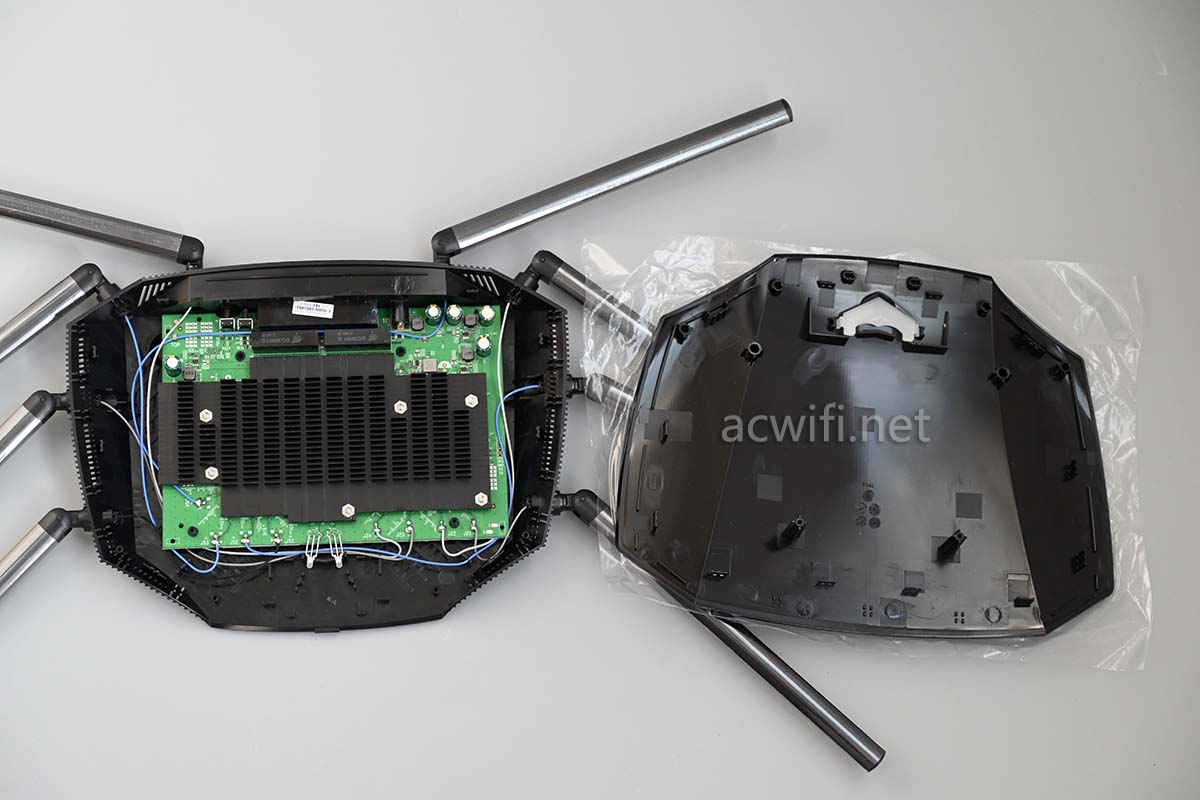

标签底下有2两螺丝，取出来之后即可撬开外壳：

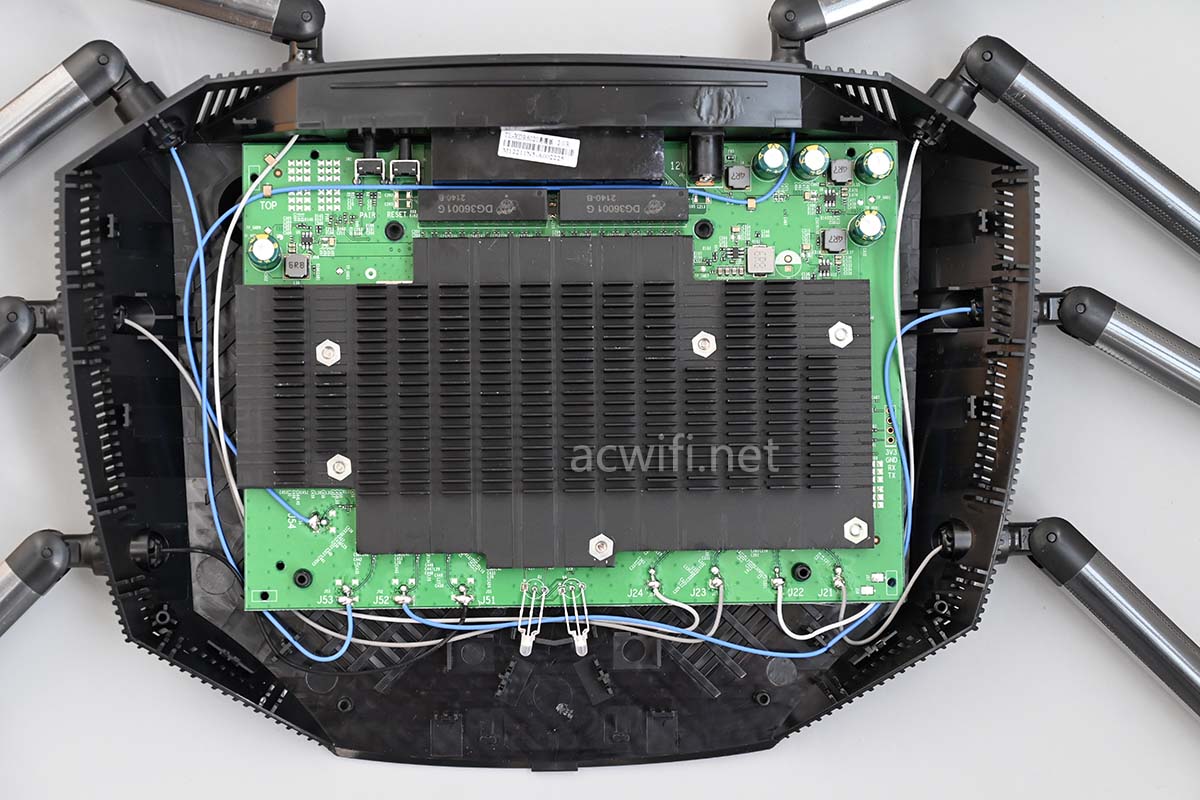

主板上有好大的一块散热器：

8根天线全焊接在主板上，我又浮想出是否要拆除一两根才可以顺利地翻转主板呢？

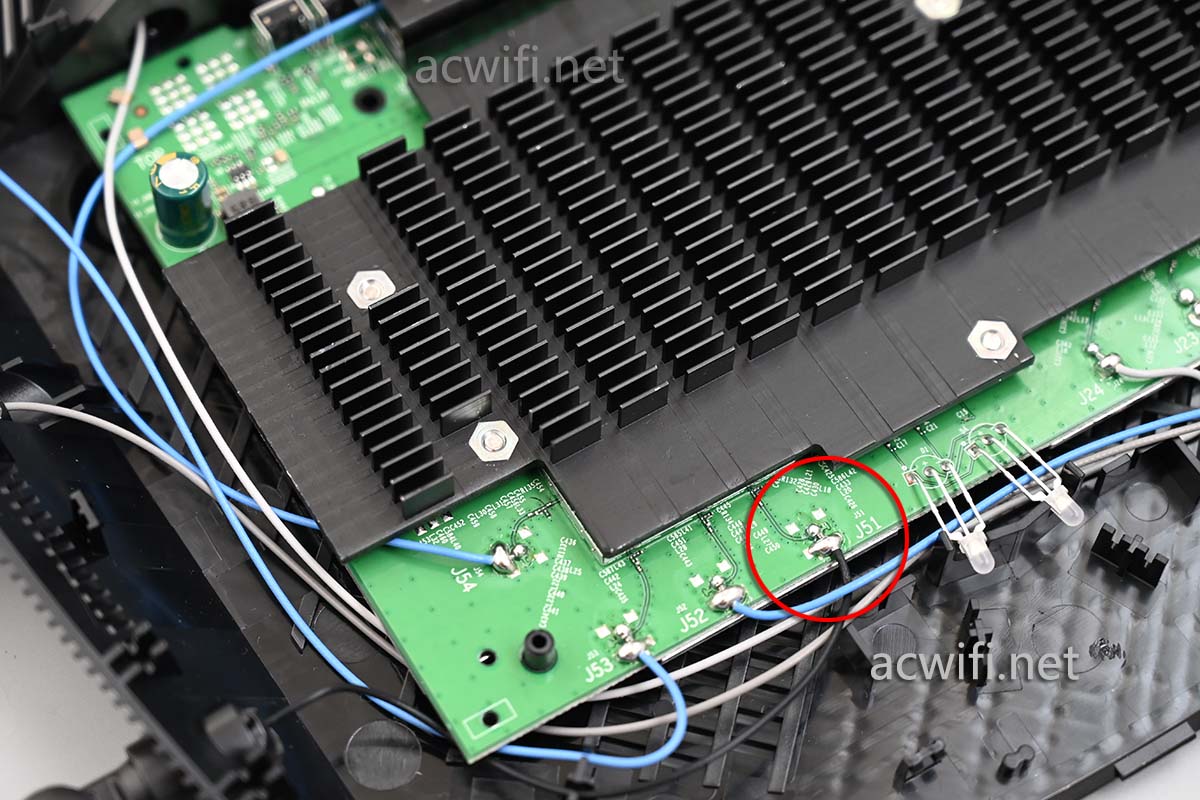

四根5G里面有一根是黑色，其它三根是蓝色，这黑色是兼职DFS用的？

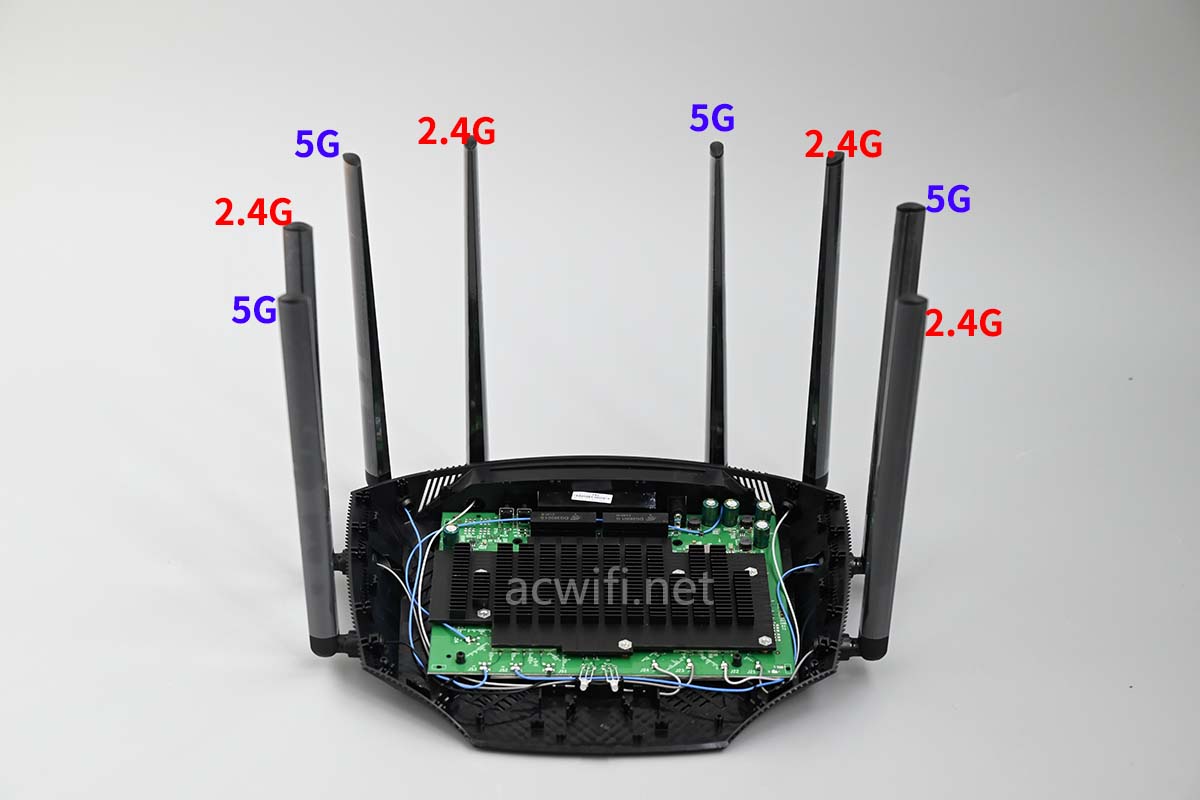

外置八根天线的布局如下：

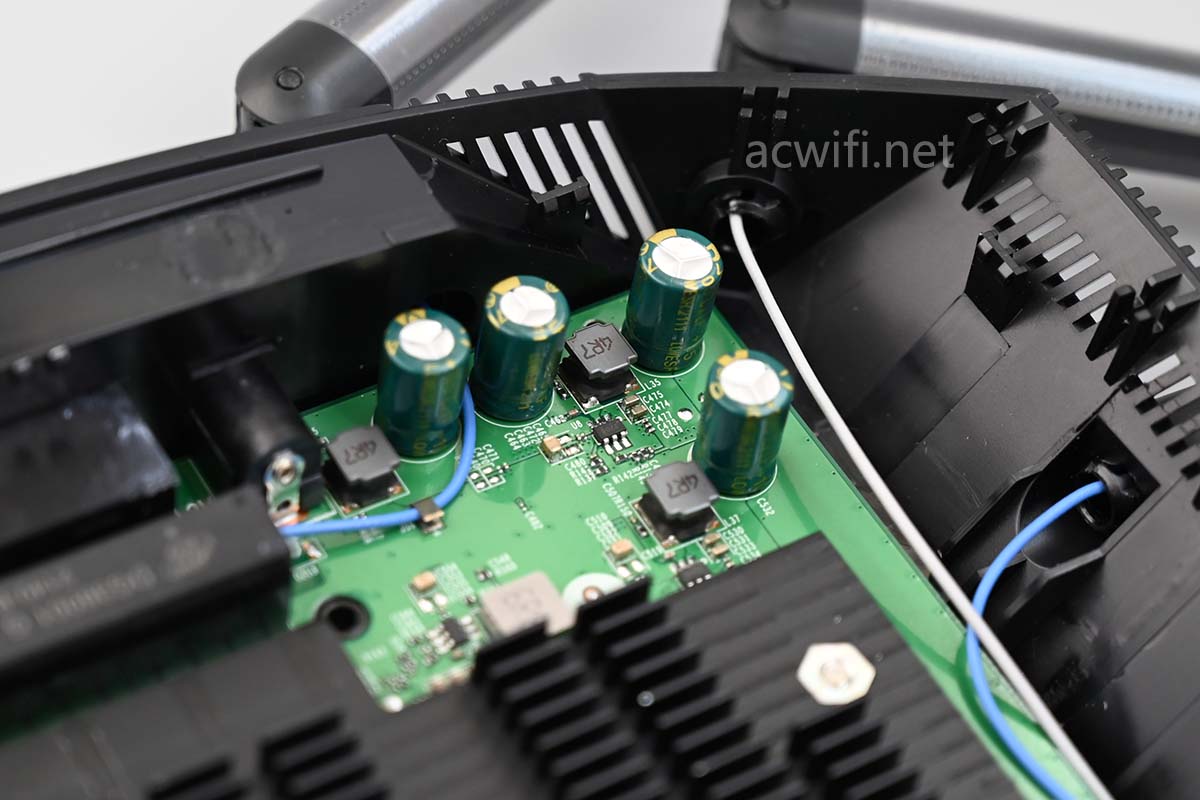

DC输入电路上有四颗16V 470μF电容：

经过一翻的线路整理之后把主板翻转过来了：

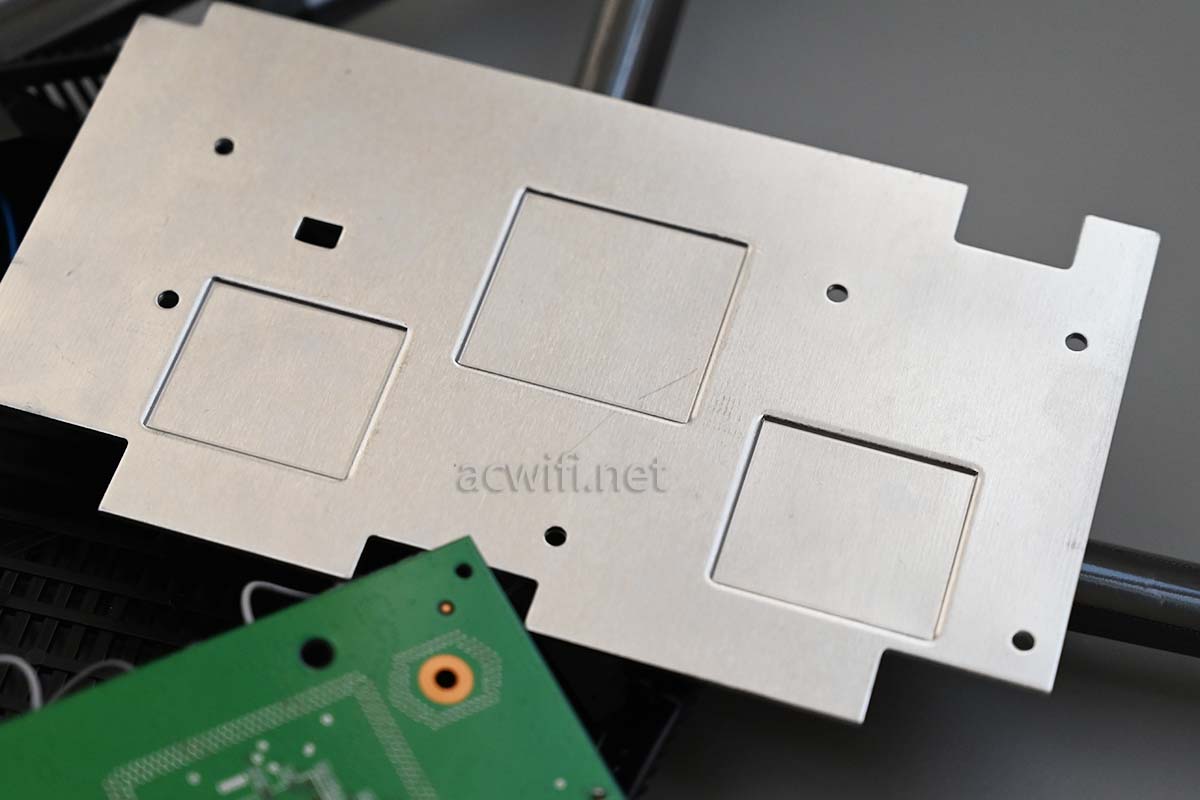

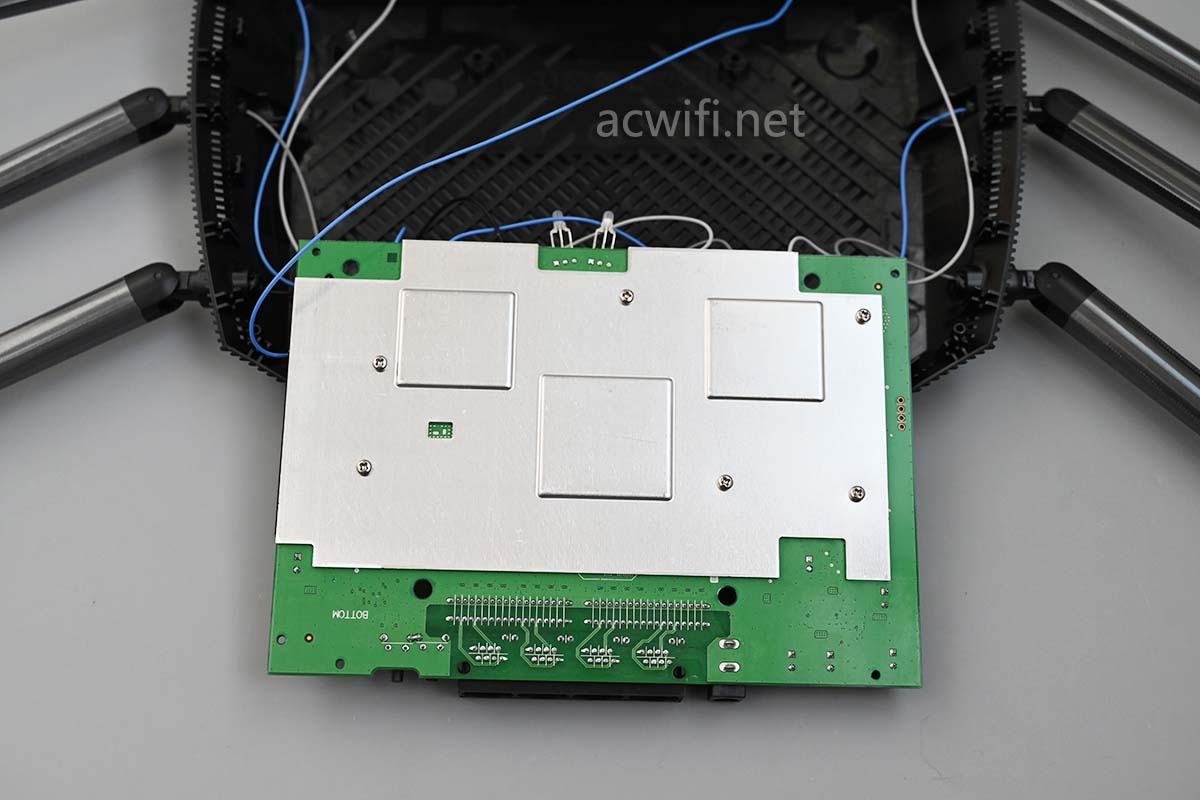

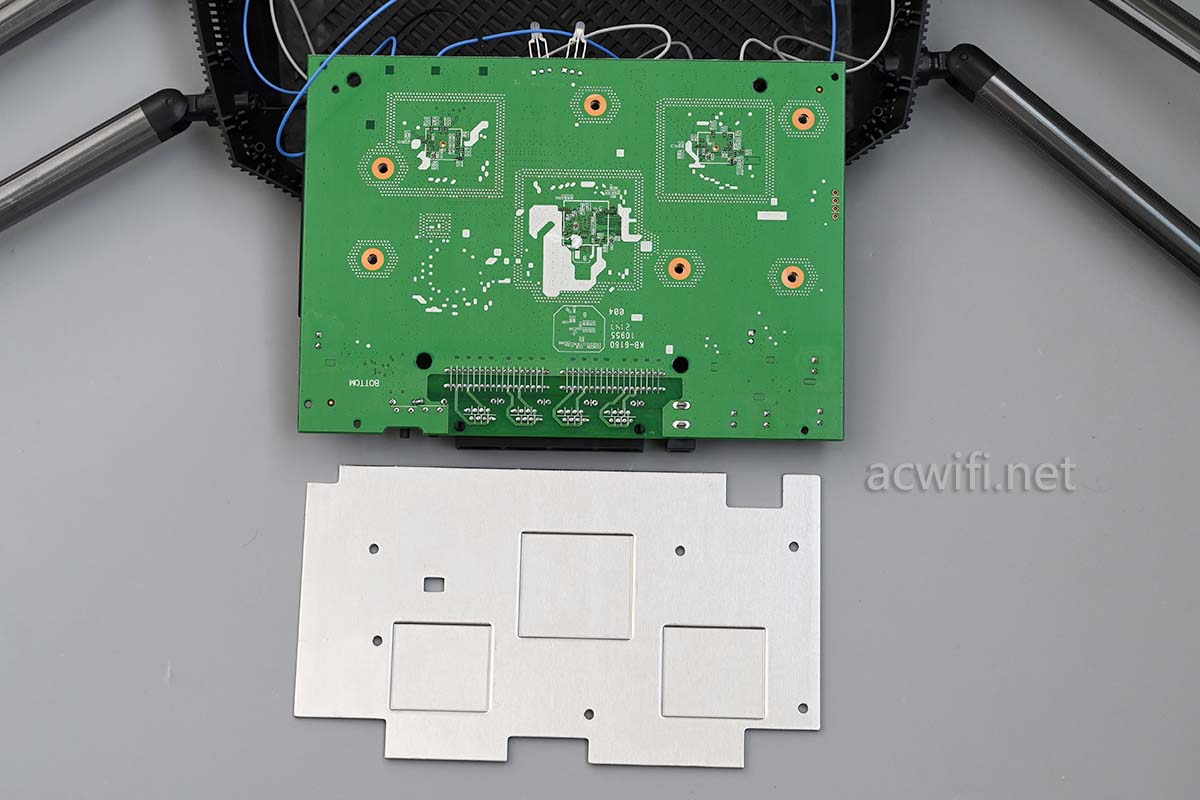

有一片大的散热板紧贴着主板背面，显得比较干净。拆下来：

这个，，，只是起到屏蔽罩的作用，这块散热板的兼职是散热吧？

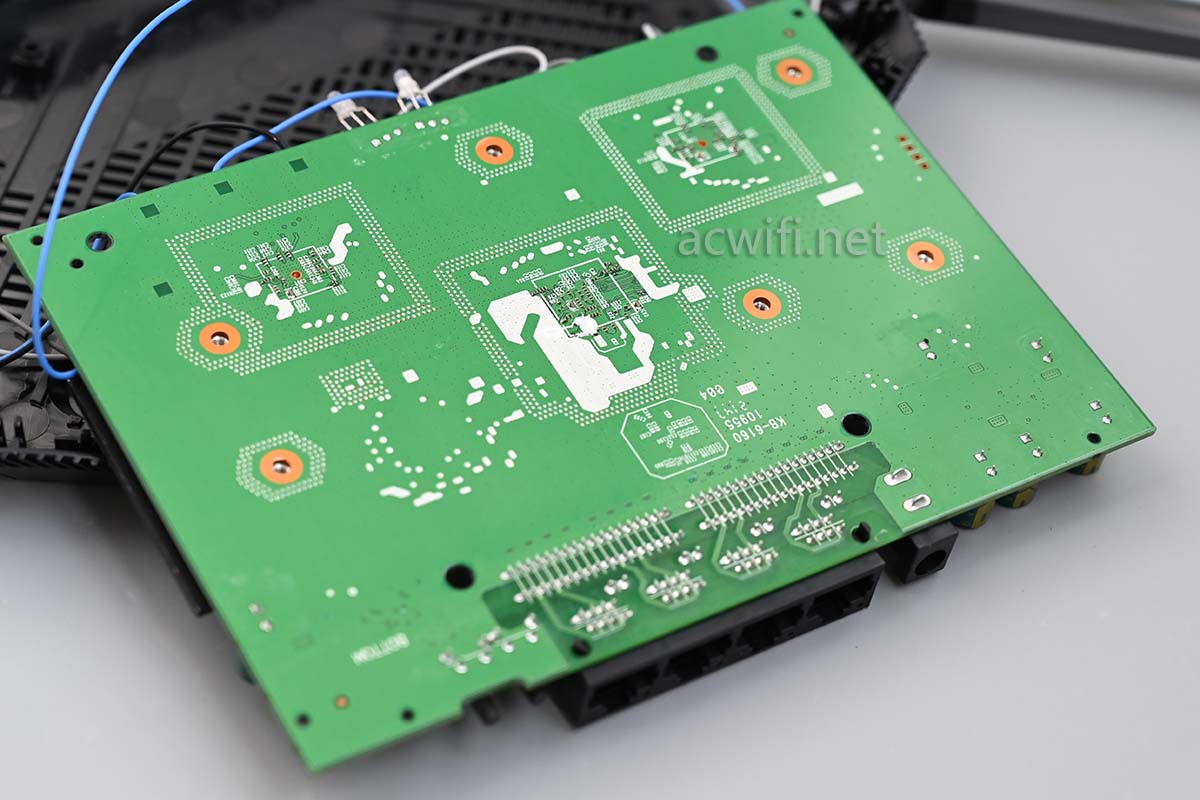

主板背面并没有芯片:

把主板正面上的散热器拆下来：

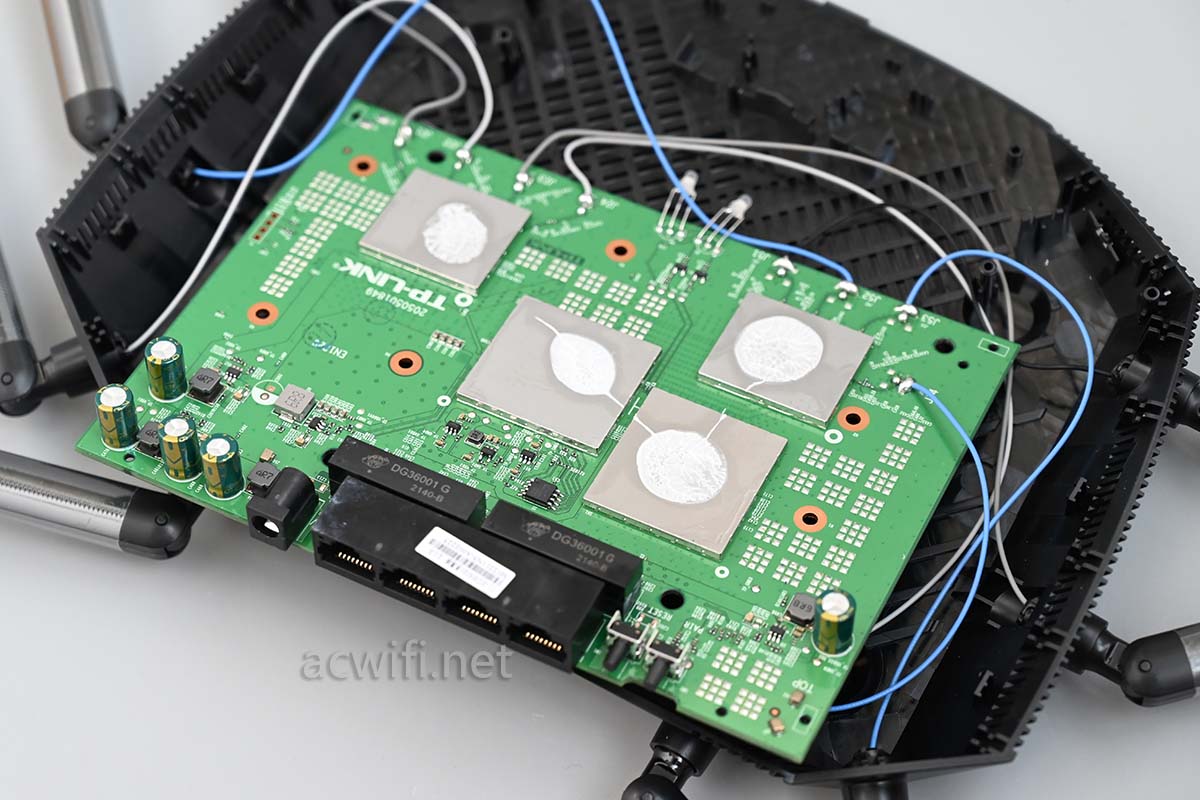

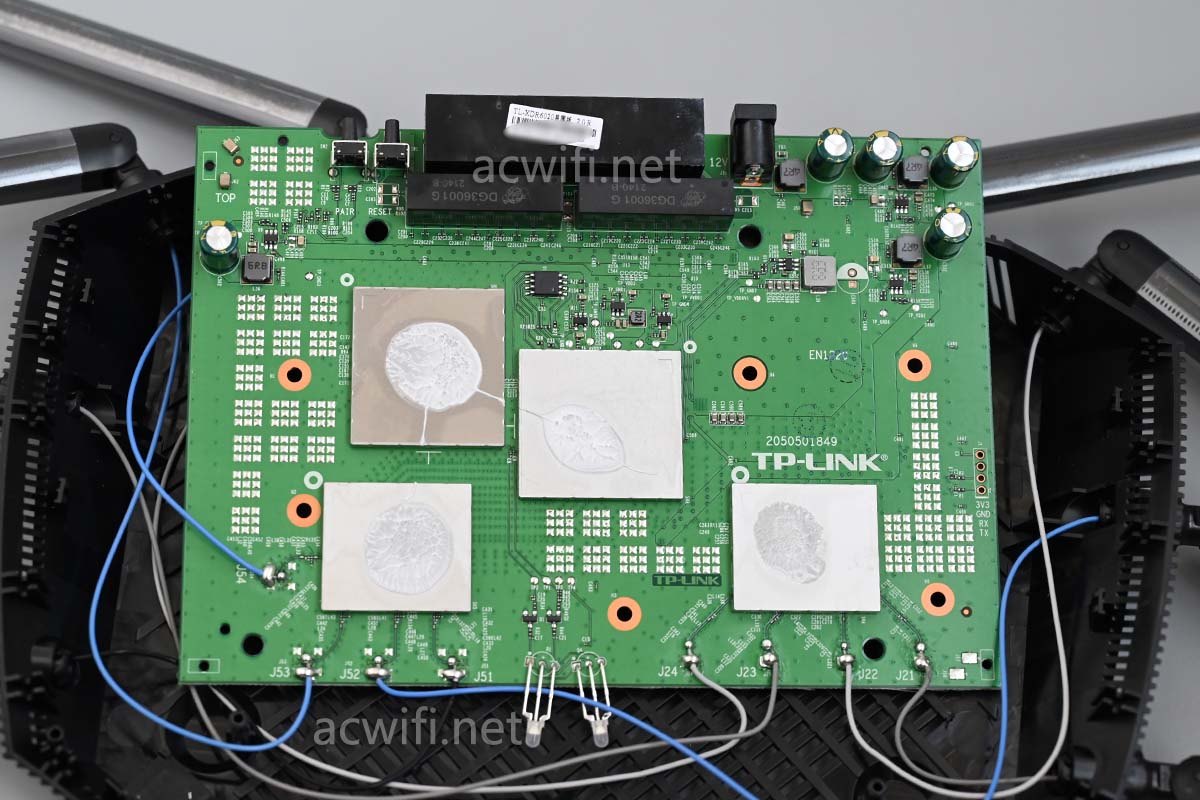

主板上面有四片屏蔽罩：

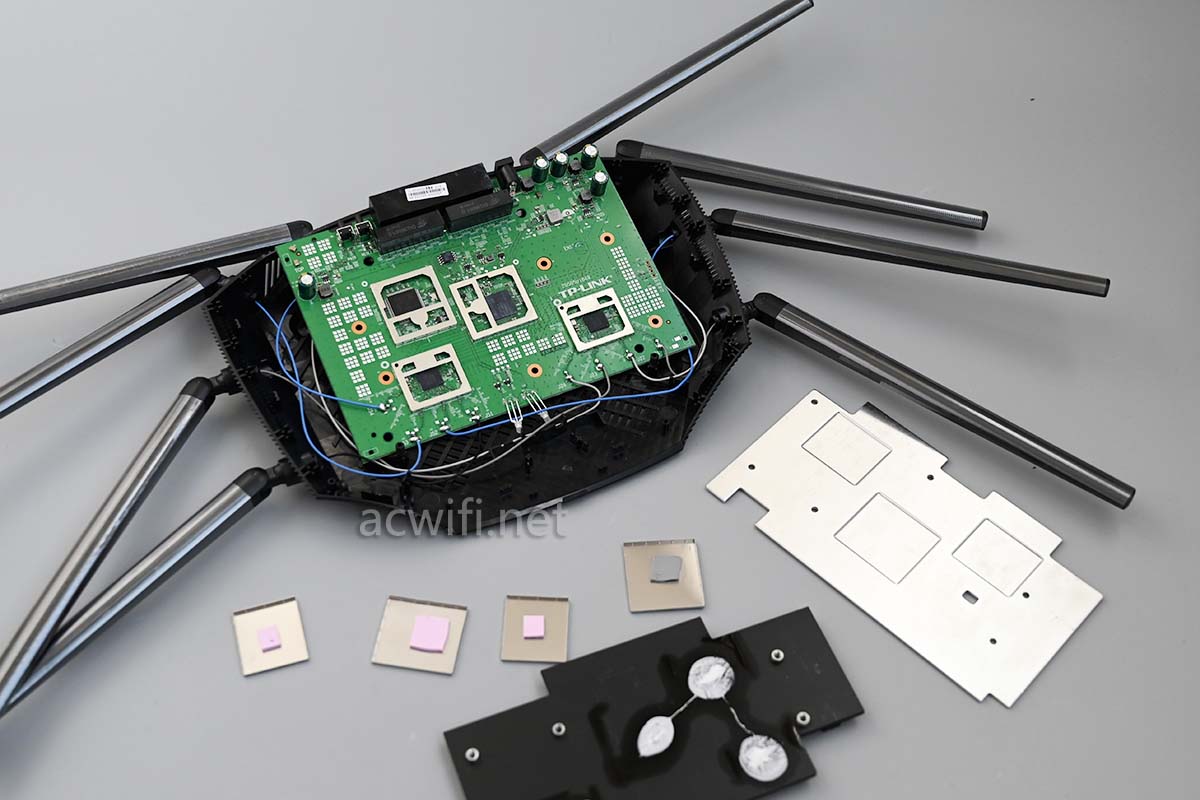

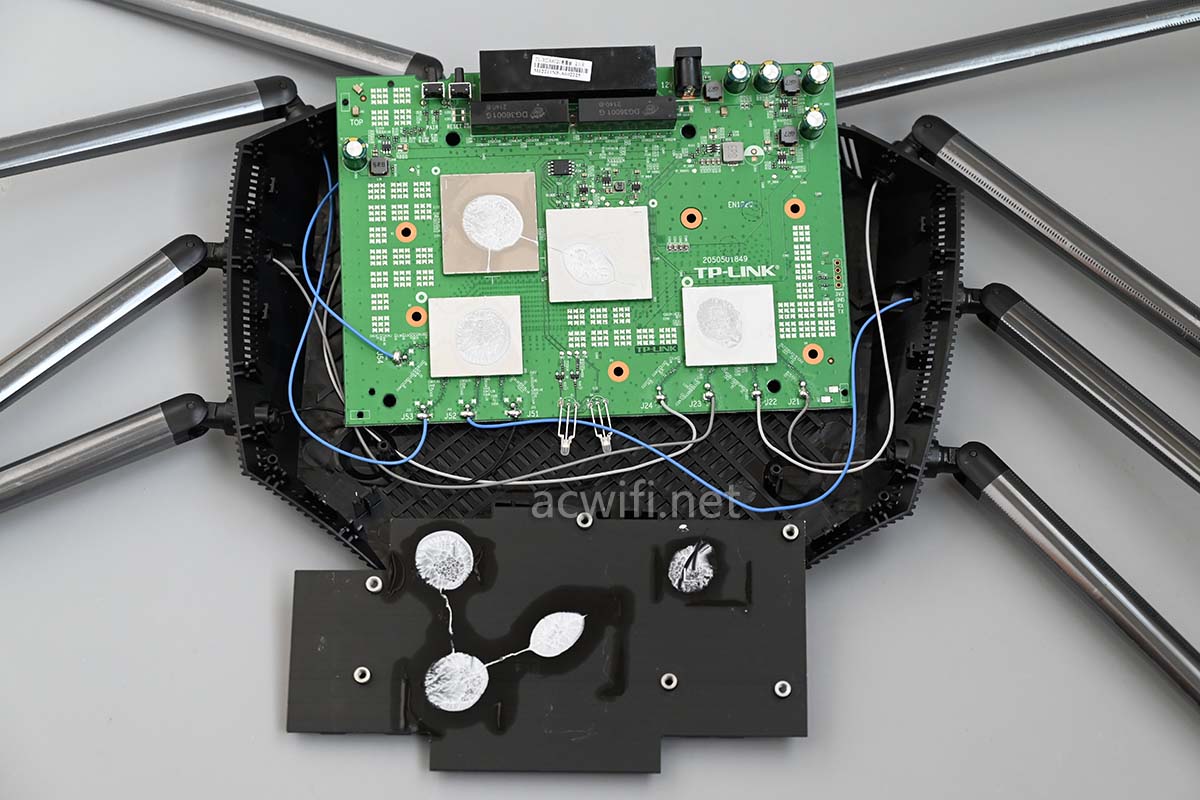

所有屏蔽罩拆下来，每个底下都有硅脂导热垫片：

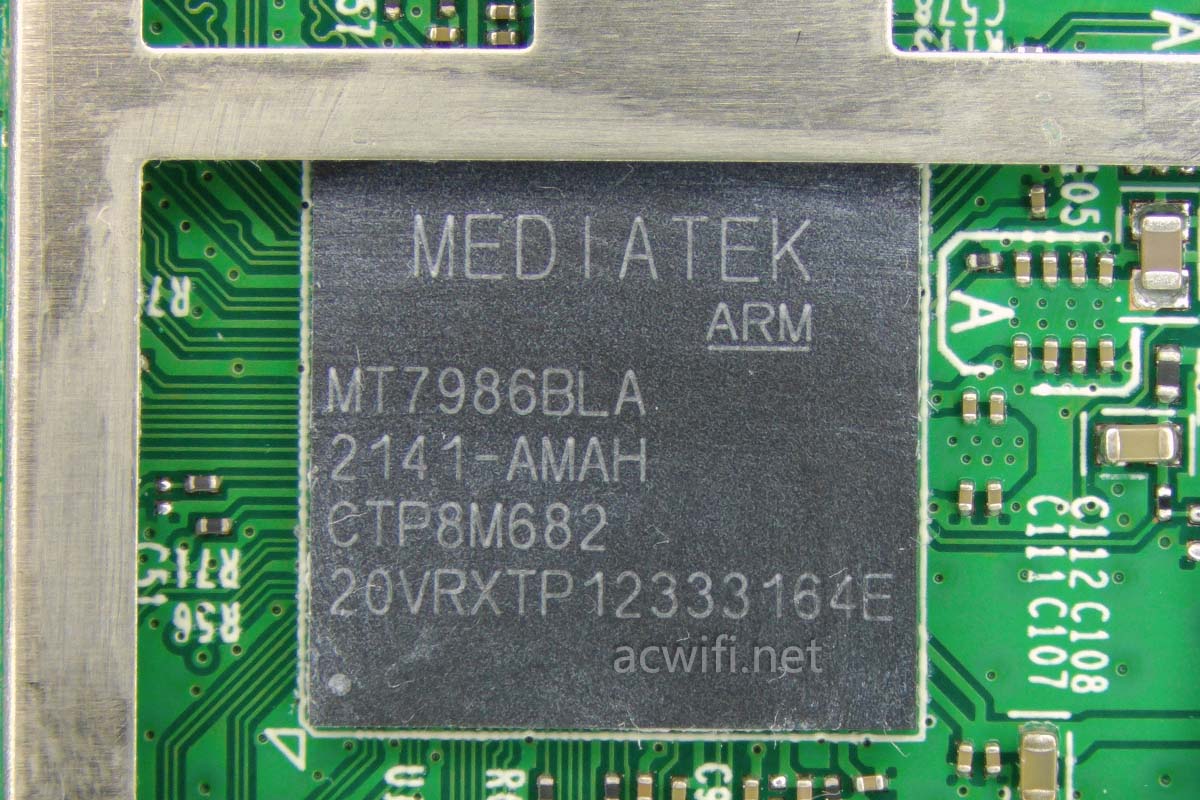

先看XDR6020用啥CPU吧。CPU型号是MT7986B，四核A53，核心频率1.6GHz，12nm制程。从TTL启动日志可以看出，它集成了512MB内存，DDR3。集成了有线与无线的硬件加速引擎。

MT7986B属于Filogic 830系列之一。Filogic 830就好像高通的“Networking Pro 800 Platform”系列一样，集成了双频无线BB和MAC，支持8条空间流，通过“I/Q”接口连接2.4G  RF芯片和5G RF芯片，

就能构成一台2.4G  1147Mbps+5G 4804Mbps的无线路由器。

The MediaTek Filogic 830 is a high-performance, premium wireless networking SoC designed for routers, repeaters, access points and mesh networking devices. Built using a highly power-efficient 12nm process, the chip features a powerful quad-core Arm Cortex-A53 CPU, integrated multi-band 4×4 Wi-Fi 6/6E, twin 2.5GbE interfaces, hardware-based networking accelerators and complete Wi-Fi Alliance Wi-Fi 6 Release 2 feature support. Specifically, it’s integrated dual Wi-Fi 6 baseband supports up to 1024QAM, 24 user OFDMA, BW160 and 8 spatial streams (SS).

双频一共支持最多24个OFDMA用户，拆分开来就是2.4G支持8个OFDMA用户，5G支持16个 OFDMA用户（QCN9024也是16个）。

Filogic 830有两个版本，这款MT7986B（四核1.6GHz，集成内存，没有PCie）是其一，另一款支持四核2.0GHz，可支持DDR4内存，支持PCIE。

两款型号都集成了两个2.5Gbps速率的HSGMII （ twin 2.5GbE interfaces）。

简单地来看，MT7986B有点像IPQ6000而集成的无线部分却比IPQ6000明显强。（双频8条流、5G支持160MHz对比双频4条流、5G支持80MHz）

现在来看看MT7986B外挂的5G RF芯片是什么样的。

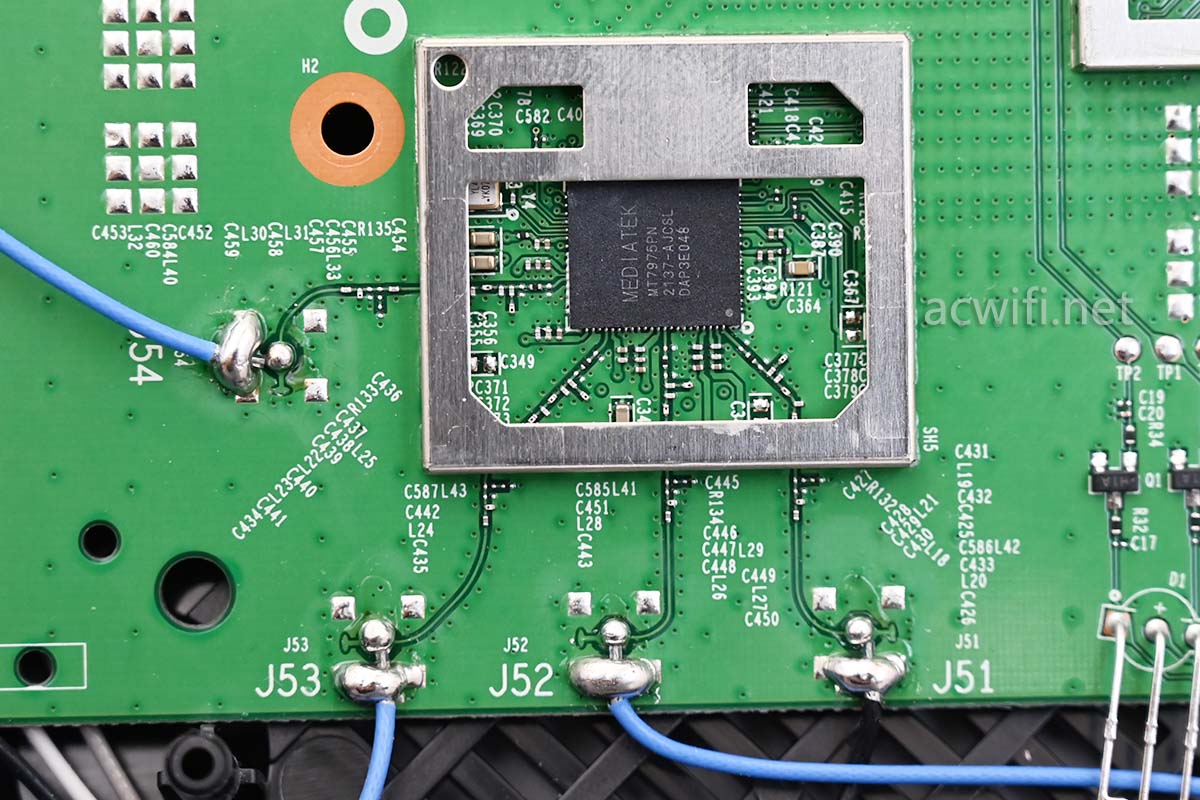

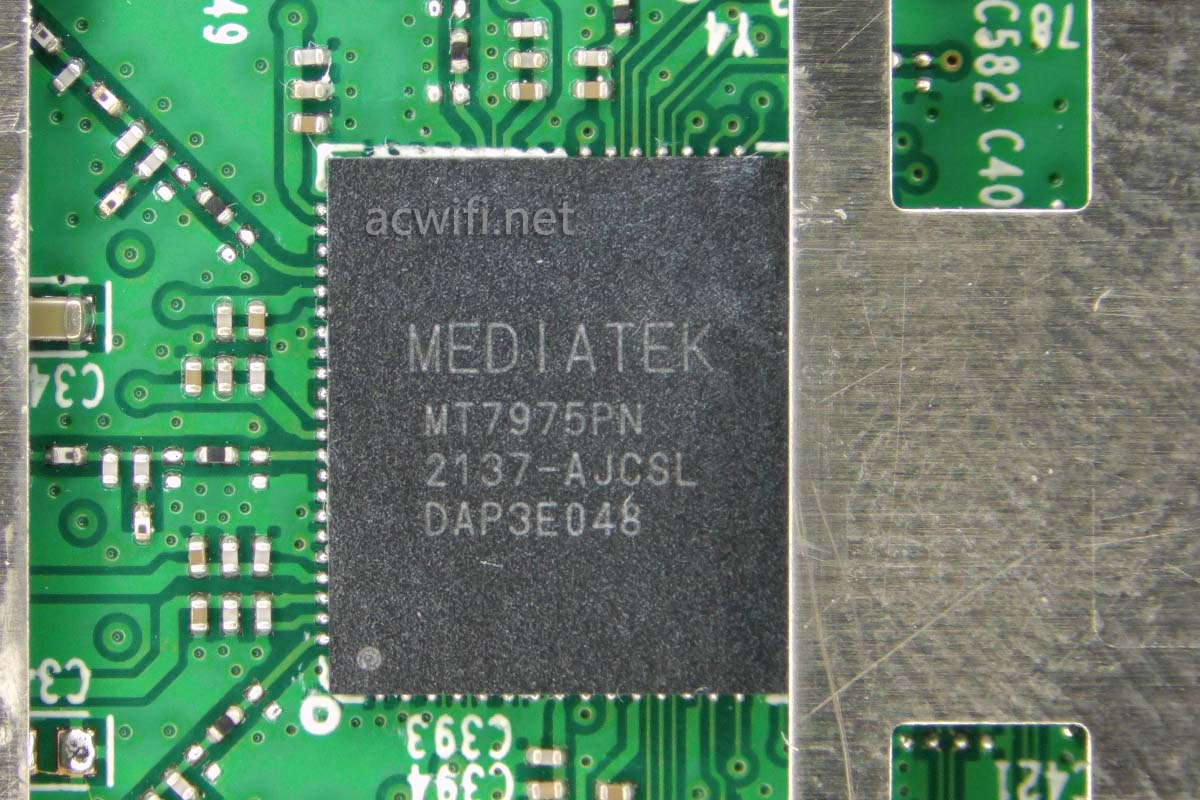

XDR6020的5G RF芯片型号是MT7975PN。。。4x4mimo，在160MHz频宽下最高速率4804Mbps，小米11连接它的5G最高速率是2402Mbps，所以不支持4K-QAM。

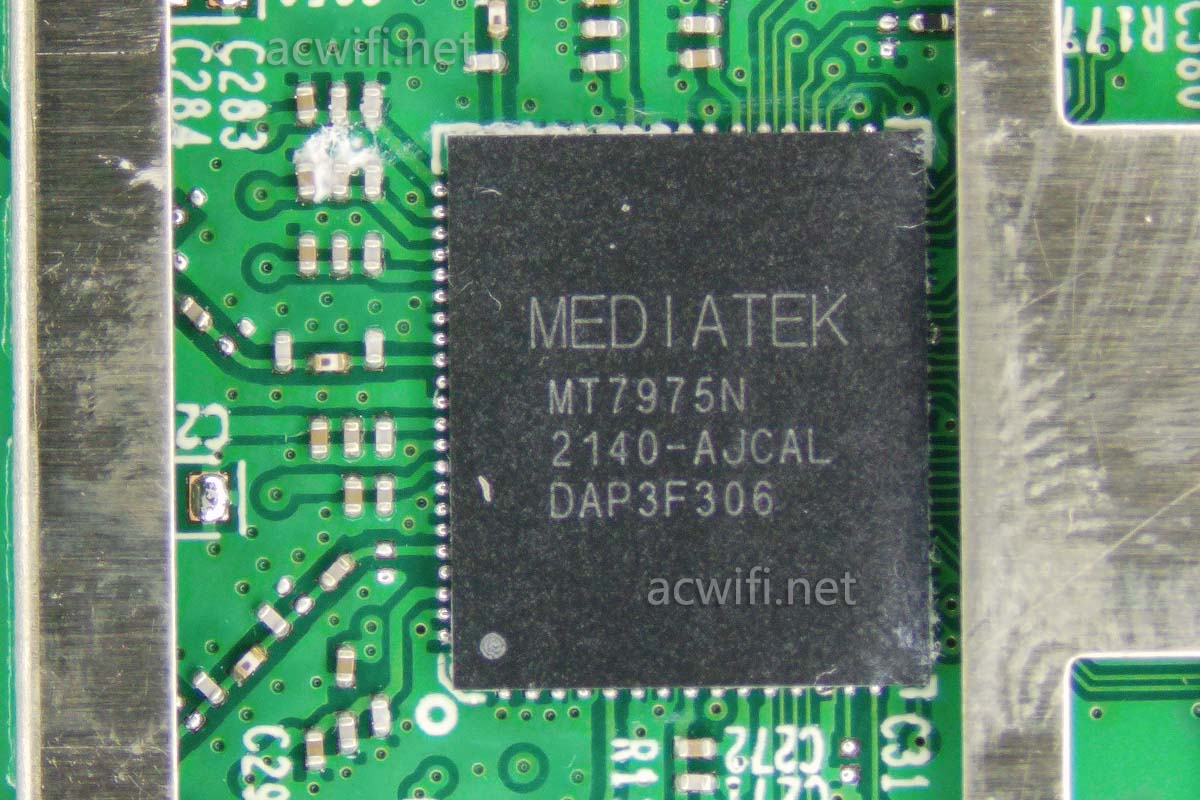

XDR6020的2.4G RF芯片型号是MT7975N，支持4x4mimo，在40Mhz频宽下最高速率1147Mbps。

现在总结一下MT7975根据不同的后缀有不同的版本型号。

支持160MHz和4x4mimo的5G RF芯片：MT7975PN；

支持80MHz和4x4mimo的5G RF芯片：MT7975AN；

支持40MHz和4x4mimo的2.4G RF芯片：MT7975N；

支持80MHz和2x2mimo的双频并发芯片：MT7975DN；

乱不？

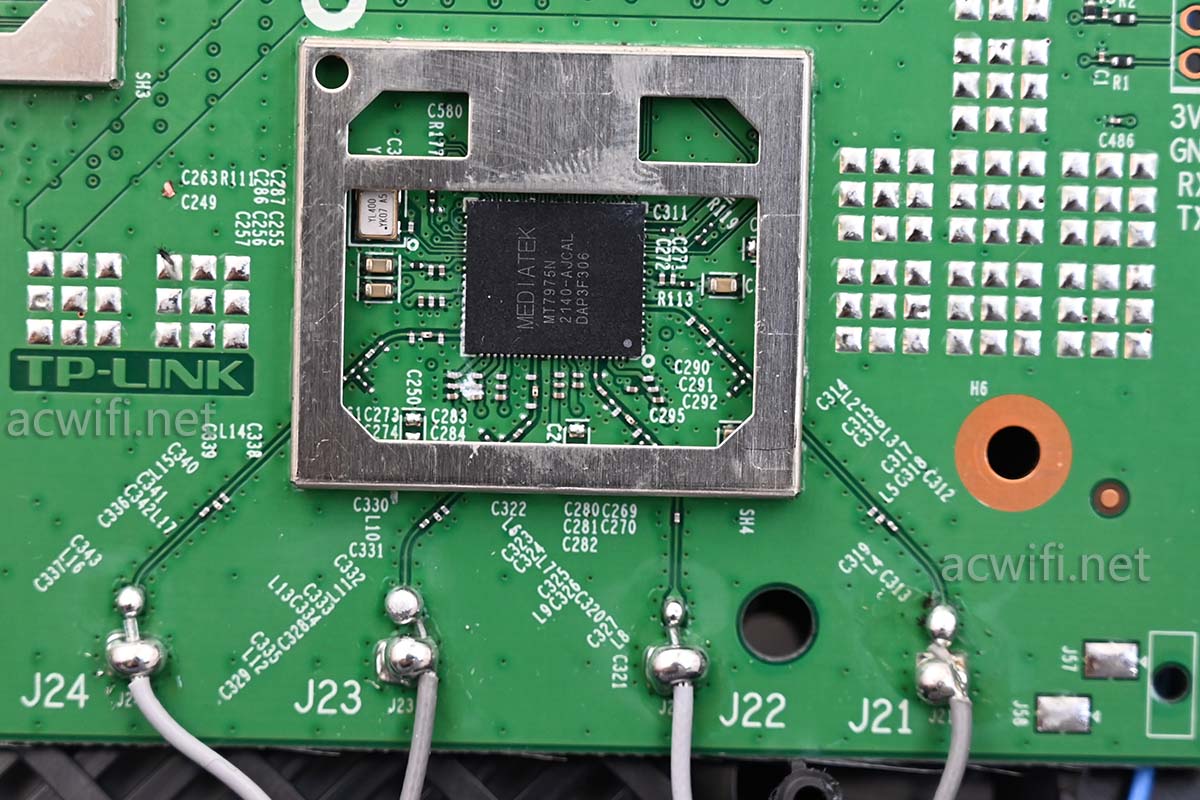

2.4G射频电路：

5G射频电路：

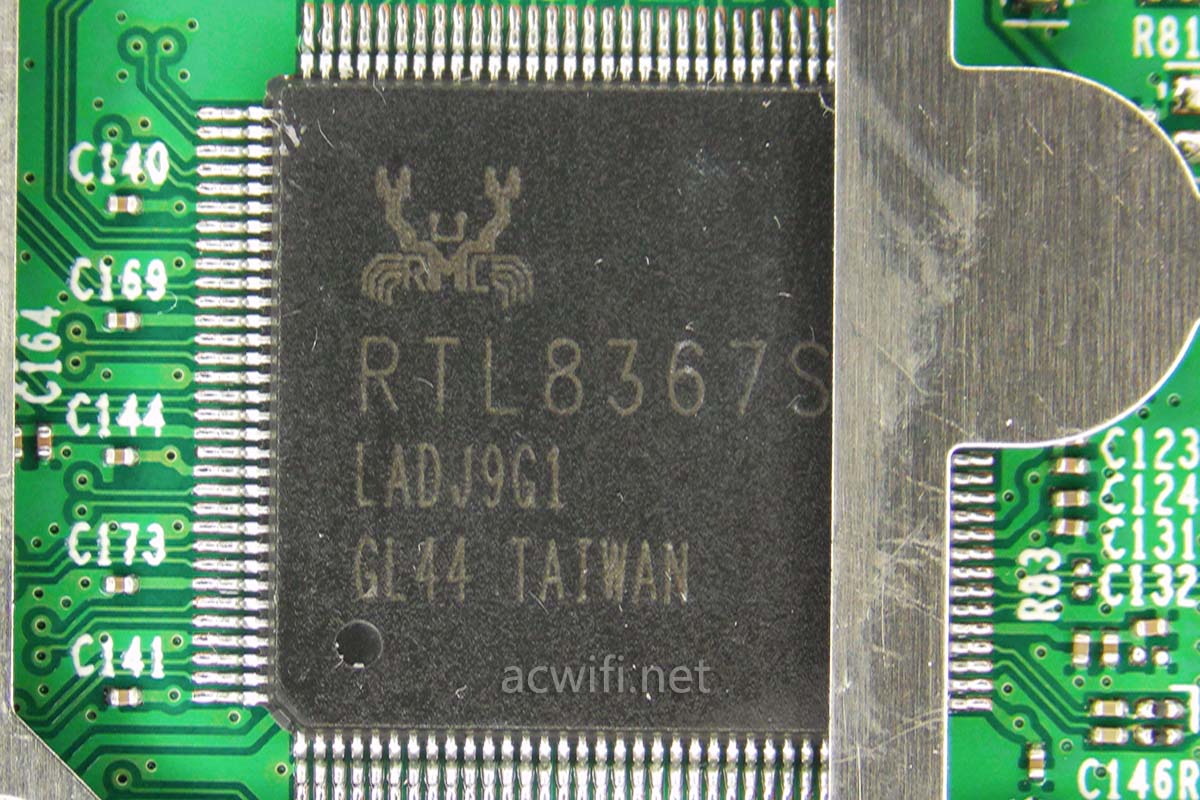

千兆交换芯片型号是RTL8367S，，没有C，我斜眼看进去了：

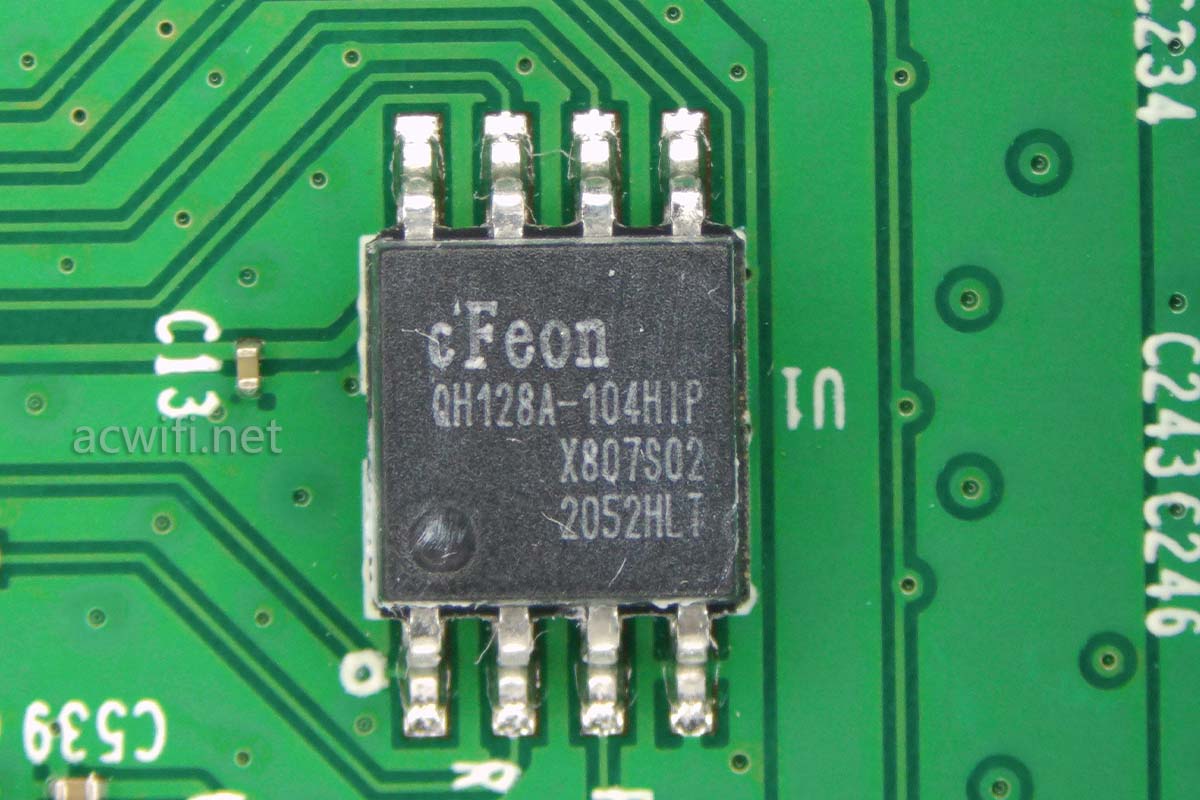

闪存芯片型号是EN25QH128A-104HIP，容量16MB:

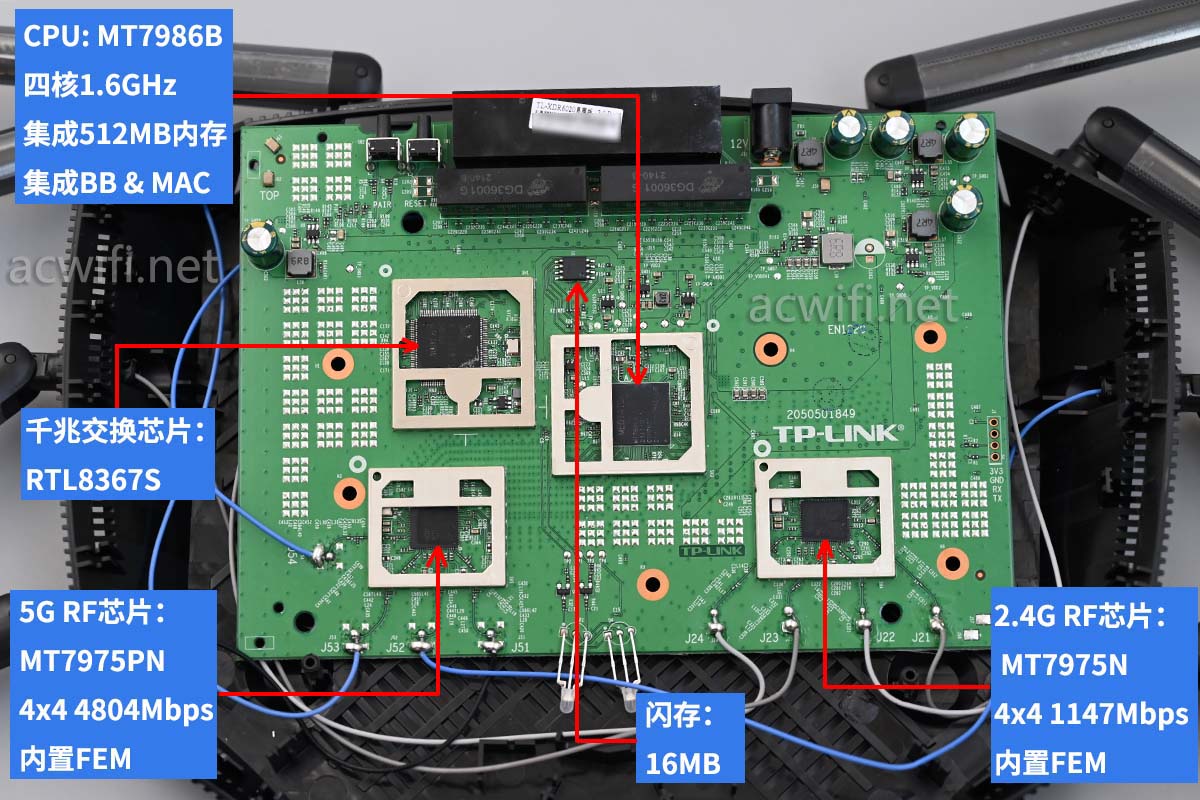

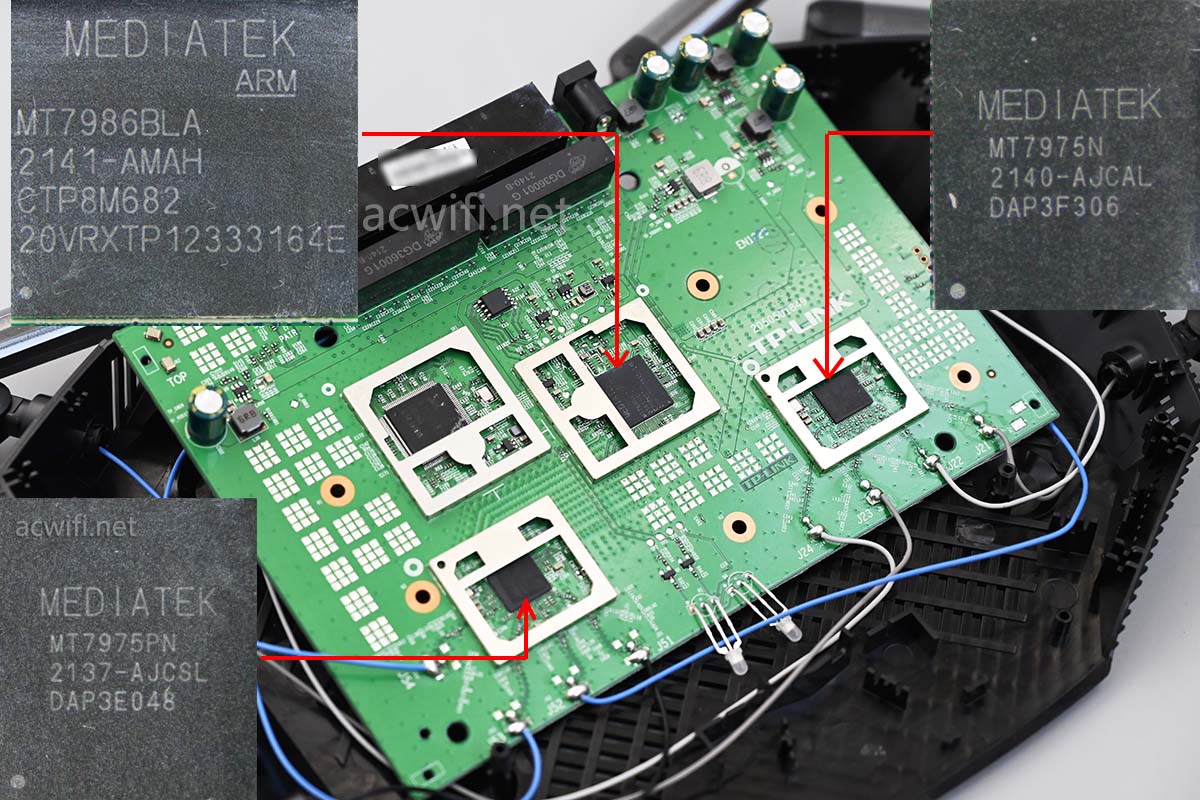

所有芯片型号汇总图：

在这里简单做一些测试吧，毕竟这是MTK的新款芯片。让大家心里有个谱！从拆机和实测中相结合，这样比较容易理解。对不！

你回答不对我也是照样实测一下的。

首先是小包转发率，因为这款XDR6020并没有接出一个2.5G口来用，所以只能测千兆商口的小包转发率，这有点无聊呀，因为老掉牙的MT7621都能轻松跑满线速。

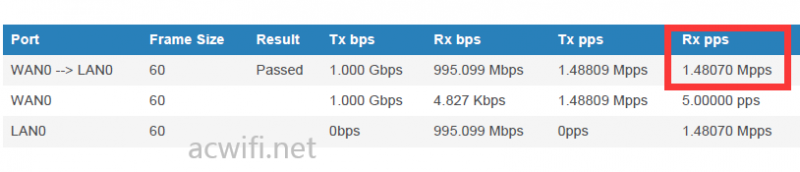

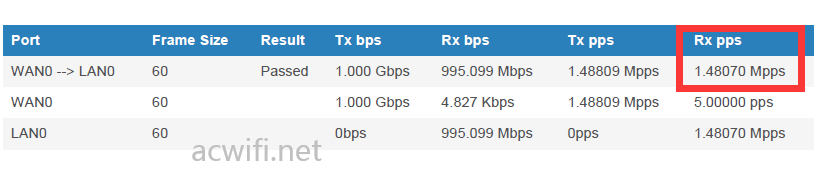

测试结果如下：1.48Mpps，满的。

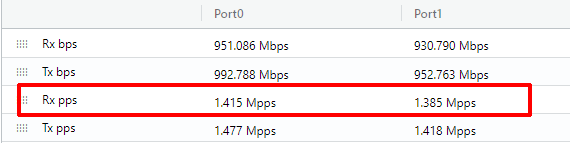

然后测试双向结果：两个口均是1.4Mpps左右，也是满的。

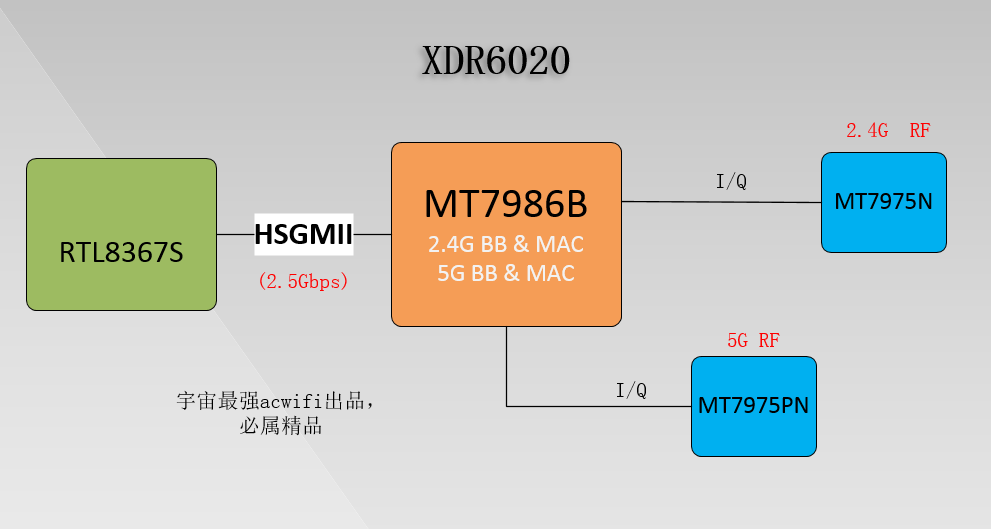

有1G瓶颈吗？MT7986B是有2个2.5Gbps速率的HGSMII，根本不会有1Gbps瓶颈。简单画了一张图：

上图是我估计的。

实测一下吧。先来个双WAN到双LAN聚合吧，XDR6020是支持端口自定义功能的，所以可以双WAN和LAN口聚合。

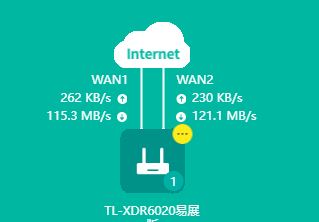

简单的一轮操作之后，双WAN到双LAN时的流量图如下：

可见两个WAN口都达到了115MB/s以上，两个WAN都跑到千兆。

从RTL8367到5G无线是要经常CPU的，看看它的速度是多少，用小米11连接，然后双WAN到小米11，看速度如何。

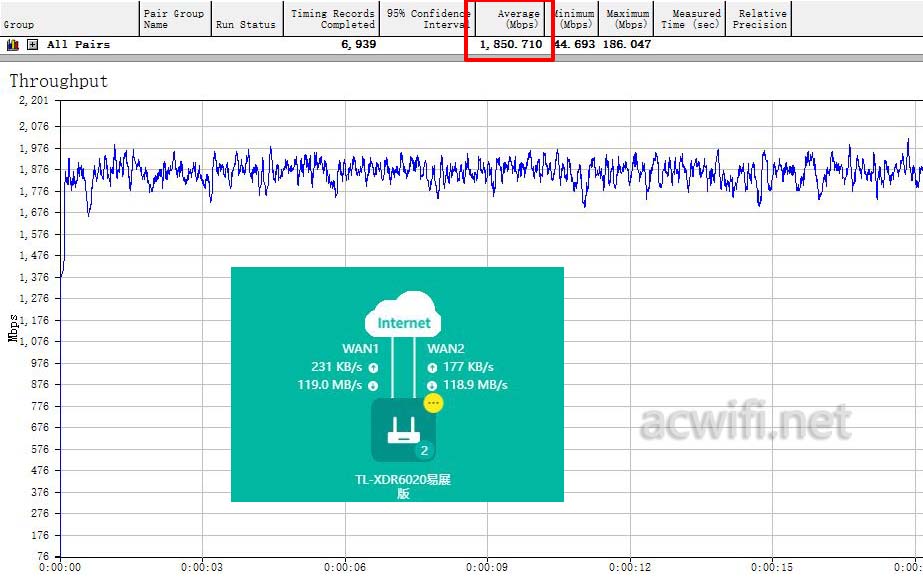

直接上IxChariot测速截图：

想不到小米11在2402Mbps的连接速率 下能达到1850Mbps的无线速度。

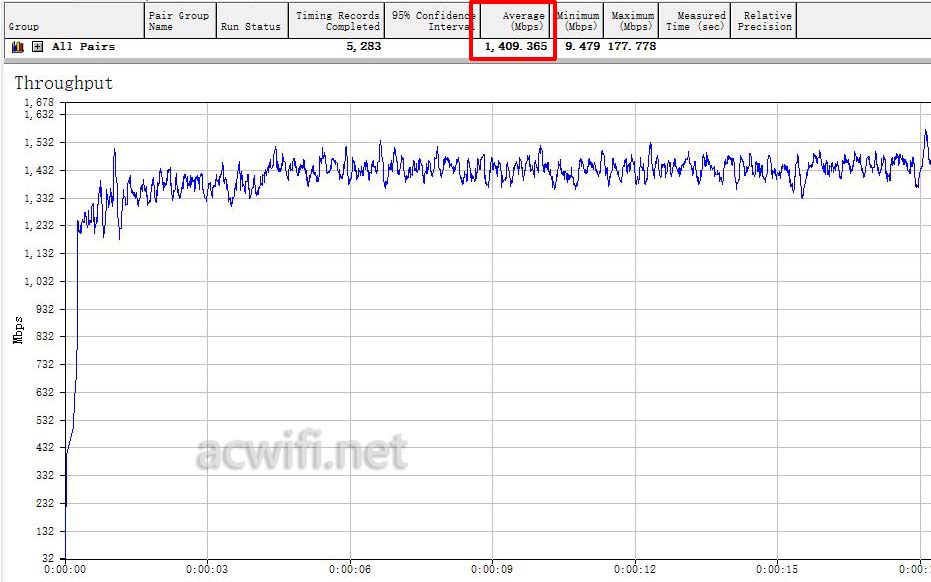

用华为mate20连接试试，因它只是Wi-Fi 5所以在160MHz频宽下最高速率是1733Mbps，经多次测试角度和距离之后，双WAN到华为mate20的速度是1409Mbps，你们测速有我这个快的不？

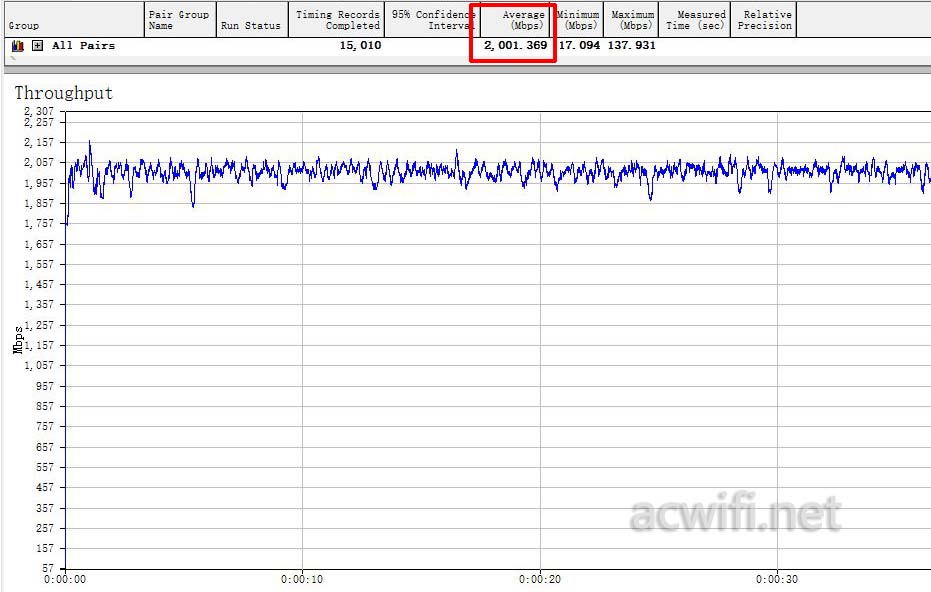

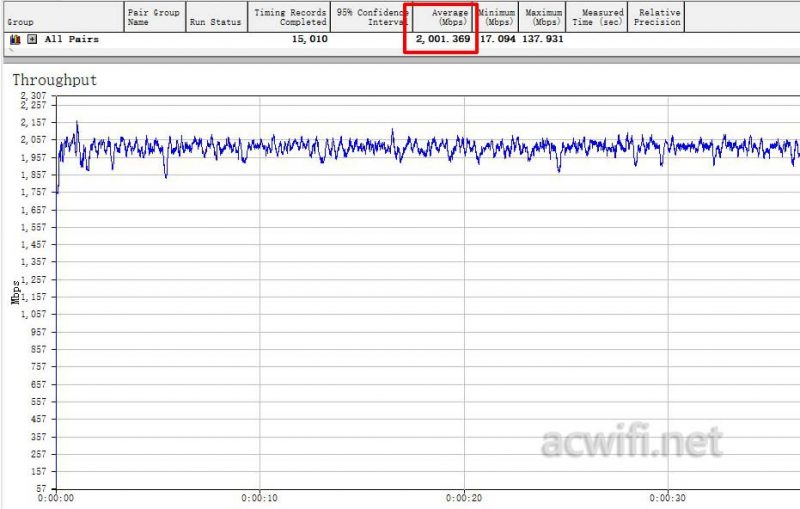

1850到尽了吗？换个方式吧，三个LAN口到小米11 5G Wi-Fi的速度极限会是多少呢？这个我很兴趣，所以进行了很多次的测试，大多数在1950Mbps左右，这个结果我已经很惊讶了，再增加几条线程，测试时间用1分钟，调整一下手机角度和距离，终于测出了超过2000Mbps的无线速度。。。如下图红框里的数据：2001Mbps。。哈哈。我好无聊！！！奋战半小时，幸好小米11没烧WIFI芯片，话说，你们对小米11做了免费延保半年没？我今天更申请，还没审核结果。

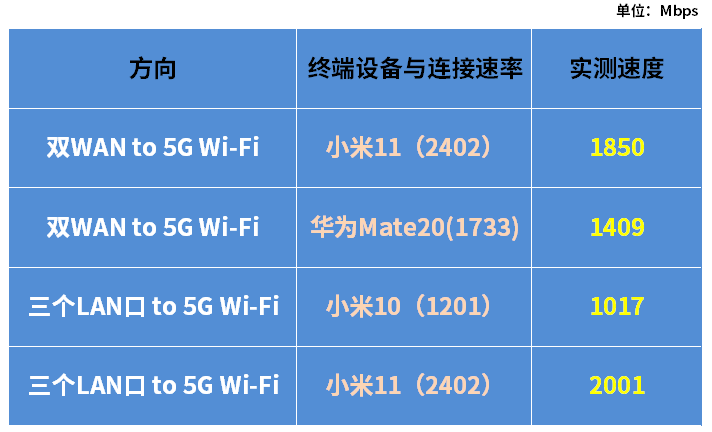

为了显得acwifi专业呀，我把无线测速做成表格：

我很辛苦才能获得以上的极限速度，手机距离天线只有10cm，还要调整不同的手机角度，多次重复测速才会出来最佳的成绩。

最后在楼下D点位置测速一下吧，看看信号强度如何，只测5G 44信道，开160MHz频宽，电信宽带1000下行，100上行。（路由器放楼上，站在楼下测速）

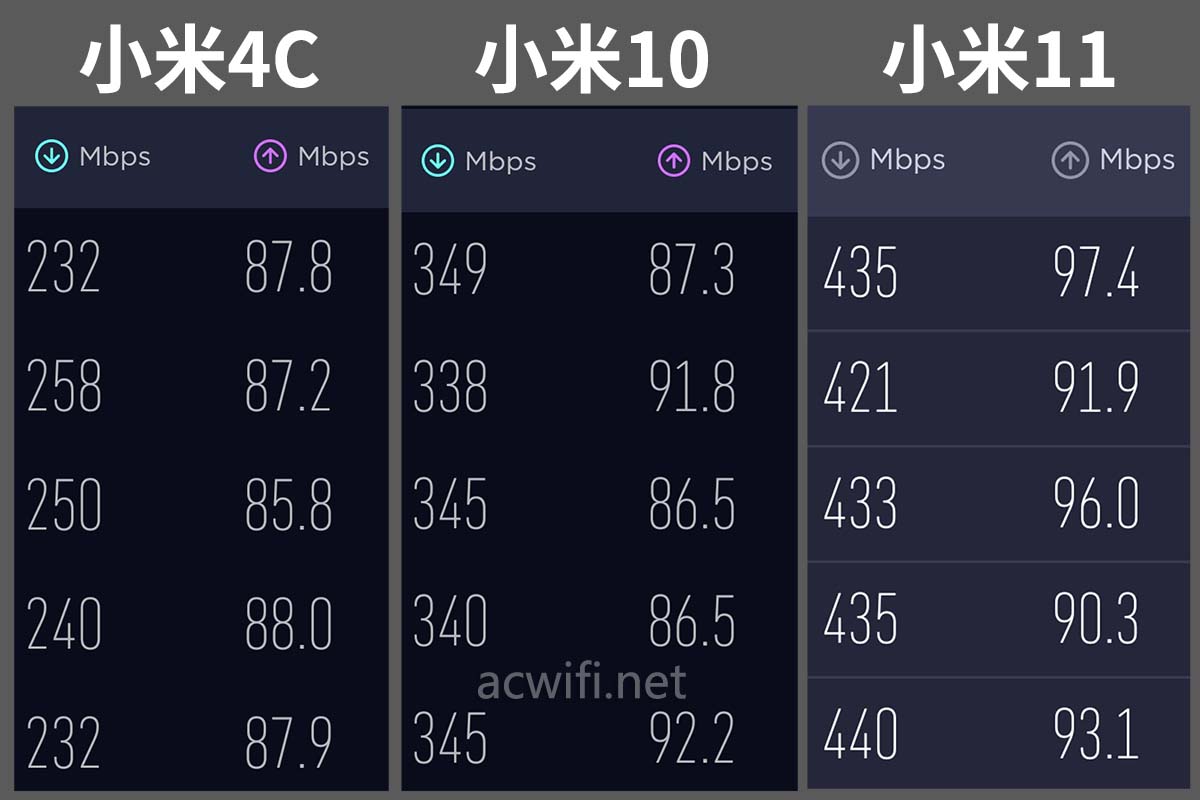

结果如下：

从小米4C的200+速度就可以看出XDR6020的5G是算强的，小米10也超过了300兆，小米11超过400兆。很不错了！

即使MT7975PN没有外置FEM，但它内置的FEM也很不错，MTK的4×4内置功放向来都不错，从XDR3230那里就可以看出来了。

MT7986B把MT7916或MT7915这些无线基带集成进去了，得益于12nm制程，即使集成度很高也不会有过高的发热量。

Filogic 830就是一颗SOC，集成了双频无线基带，2.4G和5G均支持4x4mimo，Filogic 830有两个版本：MT7986B（四核1.6GHz）和MT7986A（四核2.0GHz）。有B必有A。

别忘记了XDR6020的2.4G可是4x4mimo的Wi-Fi 6，从2.4G到5G再到CPU能力，这款XDR6020显得很均衡！就是没有2.5G口！
