XTR6690 10G SFP+和小包转发率测试

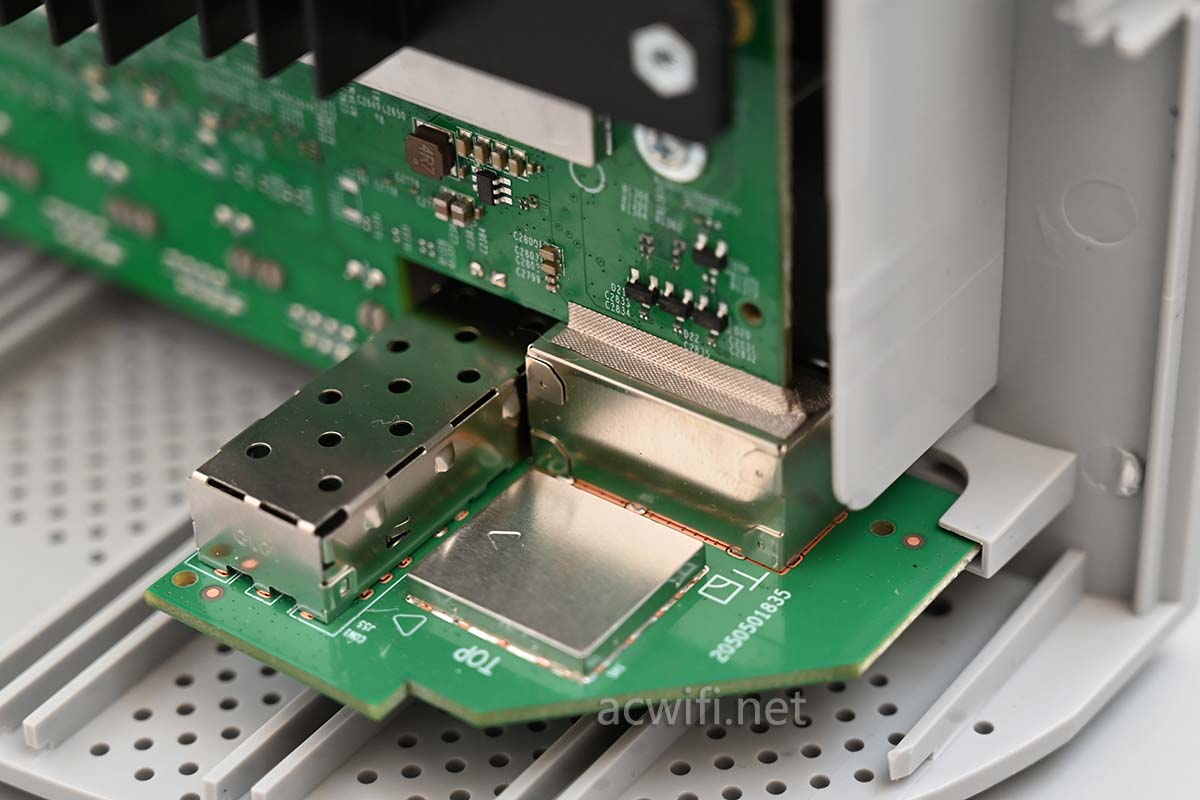

XTR6690有一个10G SFP+口，你要问它能否跑满10Gbps，这还真是难为它了，因为只有一个10G口。之前的拆机，以为它与5G无线芯片QCN9074共用一条PCIe 3.0，有人留言了，连接SFP+ 小板的PCIe插槽只是一个物理接口，并不代表用的就是PCIe总线。

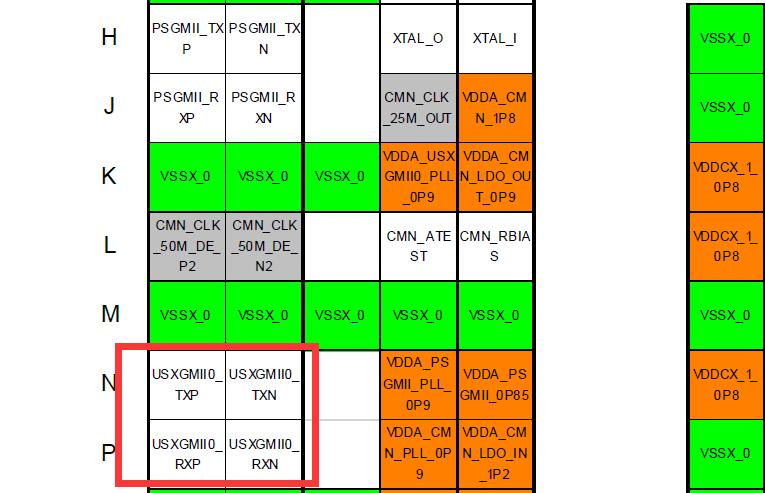

今天得知IPQ6010支持USXGMII（10Gbps）：

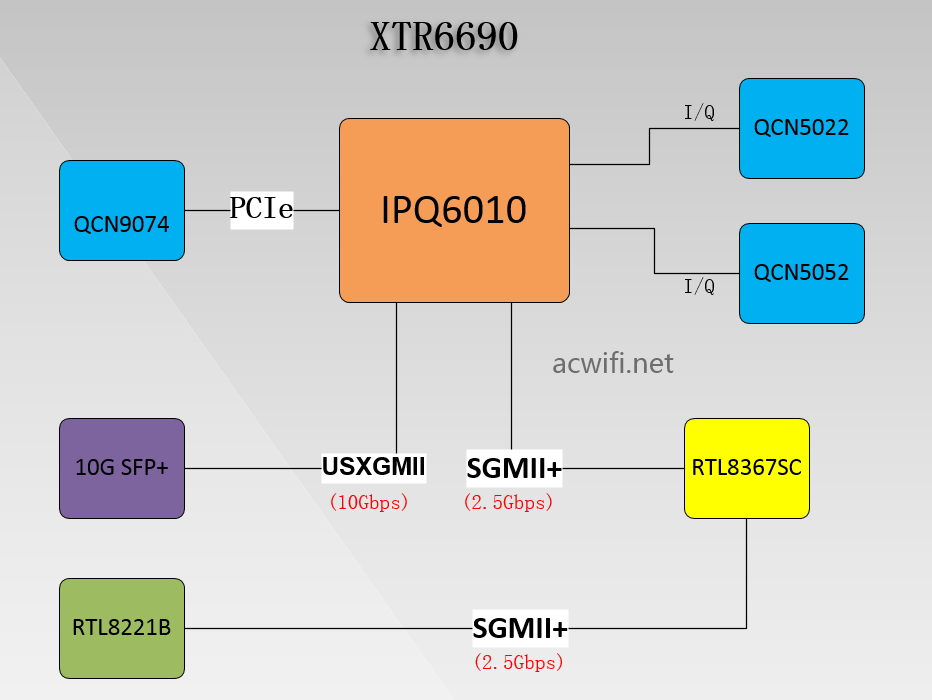

这台XTR6690，我猜各芯片是这样的连接：（如有错请提正）

从上图可以简单看出各种“路径”的瓶颈是多少，然后下面的实测数据就容易理解一些。

只有一个10G口，为了测出它的极限，所以要把所有连接方式都用上了，包括XTR6690的三频无线，2.5G口和千兆网口。测试的软件用IxChariot，脚本用High_Performance_Throughput，10线程。只是我测试从10G到各端口时都是软件不开跑或跑完了没显示结果，折腾了两天。最后试了反向，没问题了。

5G1的连接方式为了达到更大的值，我没有用手机或AX200去连接测试，而是用了一台XTR10890跟它无组桥接5G1。

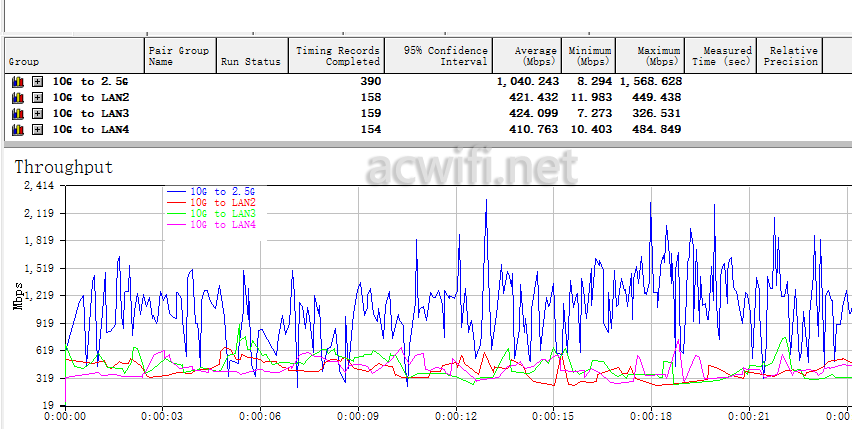

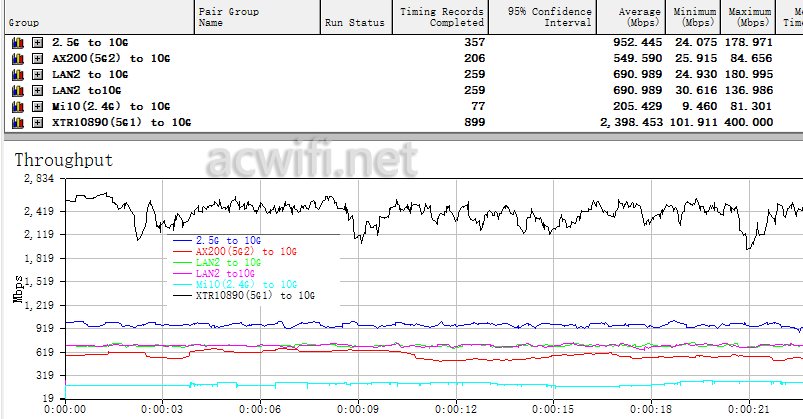

2.5G+2个千兆LAN口+5G1+5G2+2.4G同时向10G口打流，得出的结果大约是5487Mbps：

上面两个LAN2，没改过来， 另一个应该是LAN3， LAN4做了WAN口没参与测速，但也够了。因为，10G与2.5G口加上3个千兆LAN口的瓶颈在于SGMII+（2.5Gbps），把XTR6690设置为AP模式，把其中一个LAN接入交换机，这样可以测试所有LAN口。实测结果如下：2296Mbps。

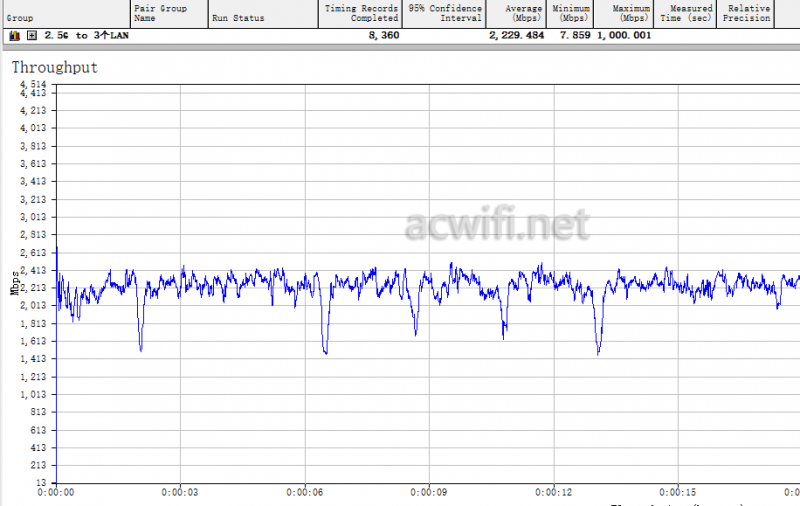

2.5G口到三个LAN口的总速度：2229Mbps：

如果10G SFP+与IPQ6010是用了USXGMII，那就没必要怀疑它是否能有10Gbps，瓶颈不在于它。

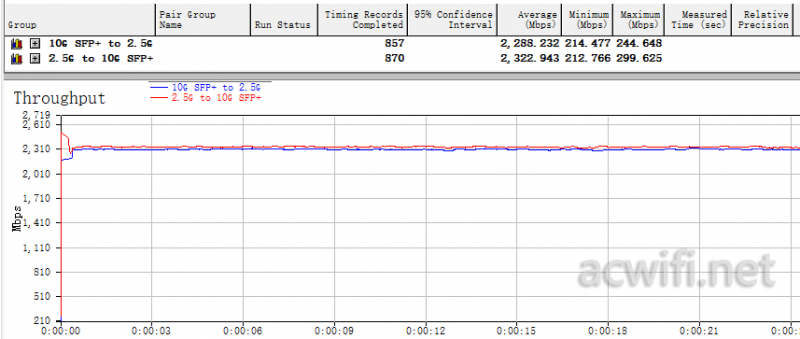

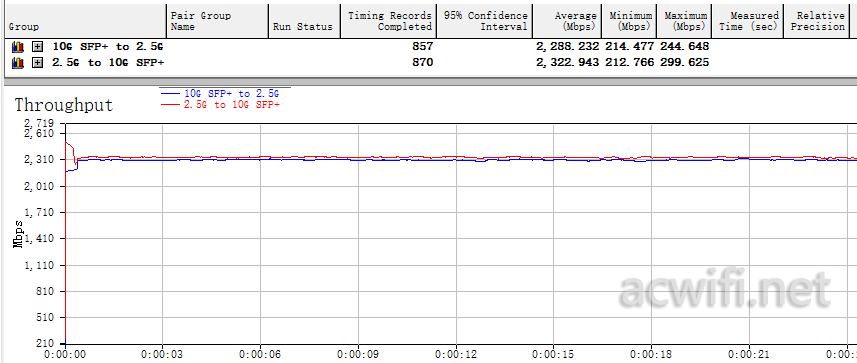

补充：10G到2.5G双向测速能跑满2.5G网口：

以下简单测试一下小包转发率，使用MINISMB工具进行测试。

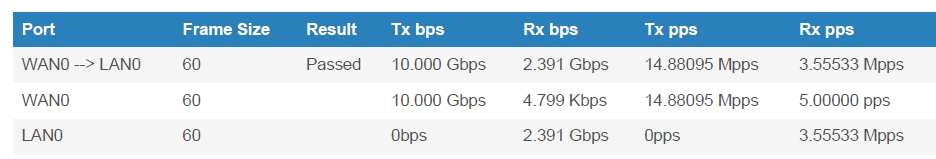

结果为3.555Mpps

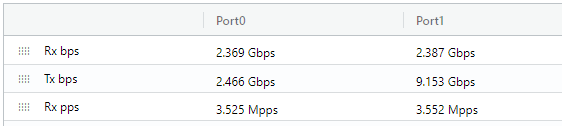

双向没衰减，每个端口均有3.5Mpps。

理论值是3.72Mpps，而我的电脑平台只能跑到3.6Mpps到，所以我认为是跑满了2.5G端口线速。

中国电信还没帮我升级千兆，现在宽带只有200兆。。。。D点测速仍然进行不了。

XTR6690京东购买链接。

我在搞一个4×4变成2×2的对比测试。。怎么变的呢？你们猜猜。很快有结果出来！我希望用实测数据来说明4×4芯片与2×2的差异。
