TP-LINK WTA541拆机，电信运营商定制机

这款WTA541被问了好多次了，如果运营商免费送你一台，就留着好好用吧，比那些AX1800、AX3000明显强，因为是5G是4x4mimo的。少有的运营商定制机会给这样的无线规格。我在咸鱼上花310元收了台全新机回来拆机看看。由TP-LINK制造。

WTA541外包装：

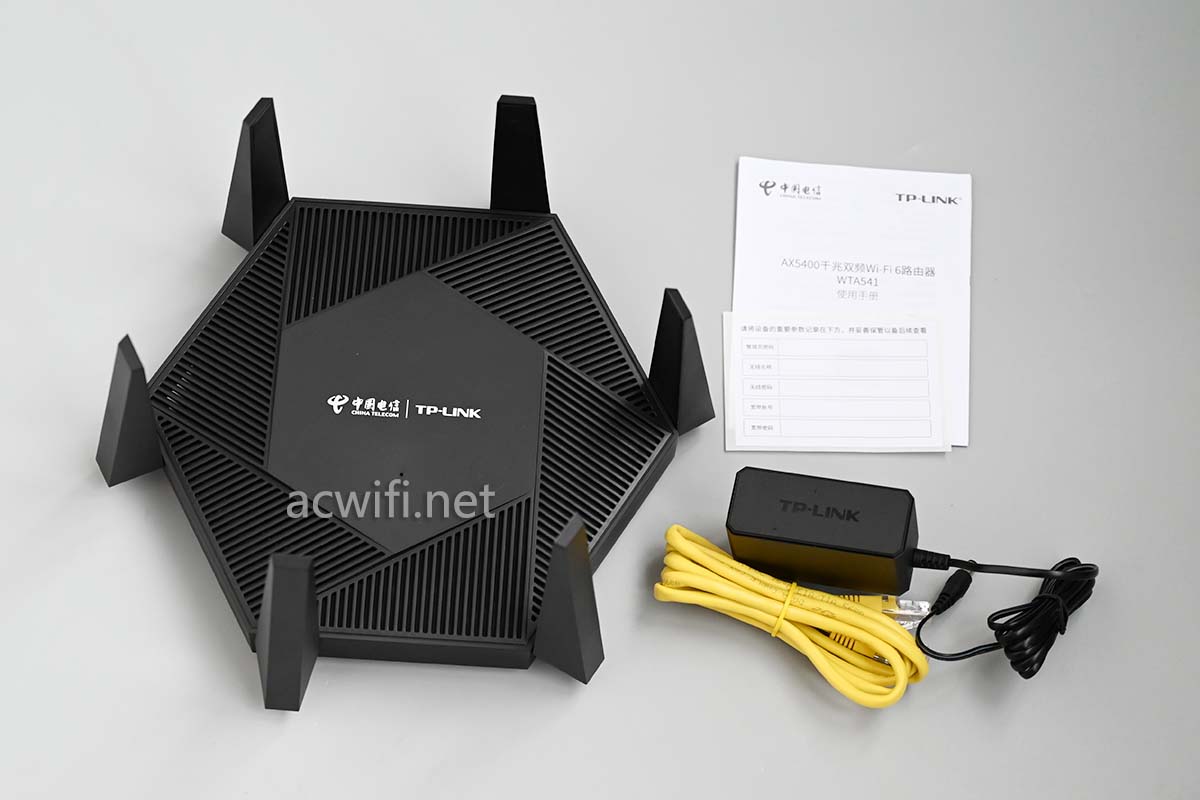

机身和配件：

电源输出规格是12V/2A，实测待机功率是8.2W。12V/2A的电源对于AX5400的无线路由来说是最低要求。

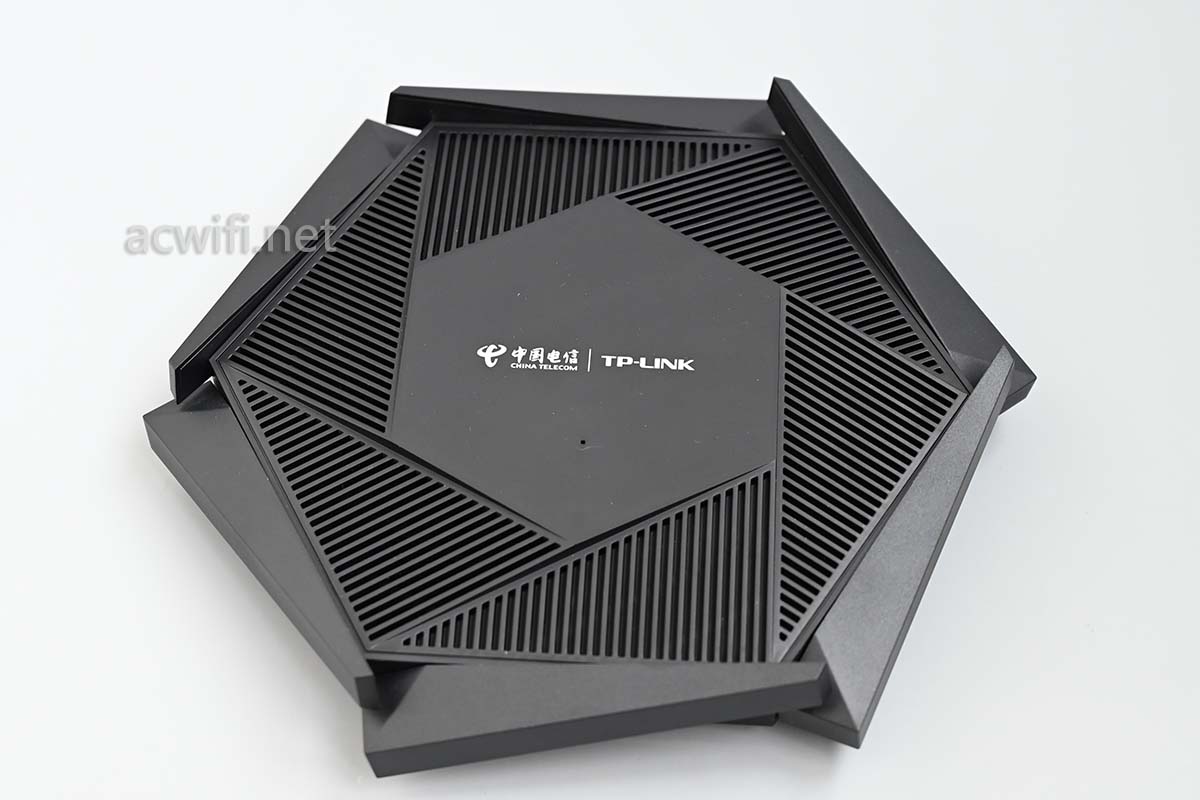

这款机身体积比较大，散热孔有很多，散热效果一流。6根天线可以这样收起来，不建议这样收起天线来使用。

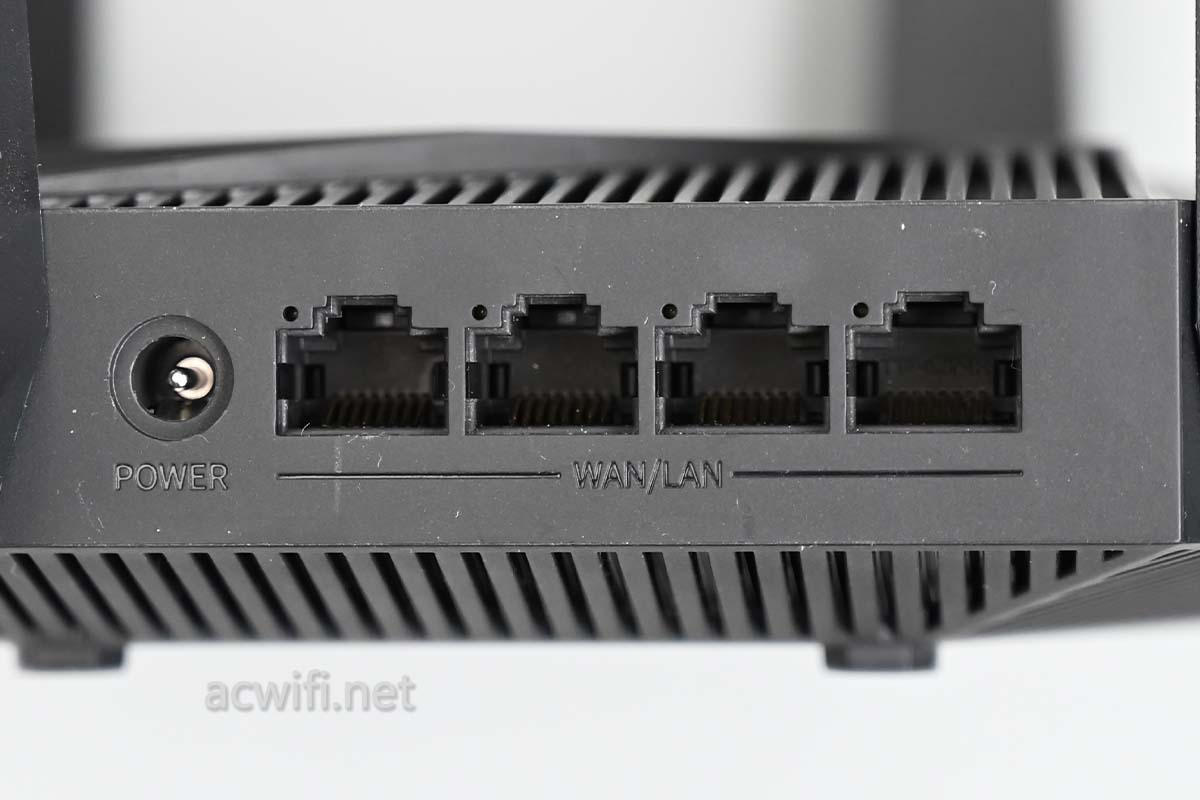

四个全千兆网口，支持盲插：

还有个RESET和易展按键在另一侧上。我没有拍照！

WTA541可以跟TP-LINK易展路由器进行mesh组网。实测完全可行。

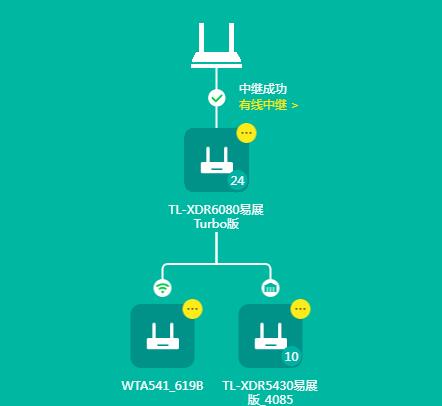

自家XDR6080+5430再组这台进去：

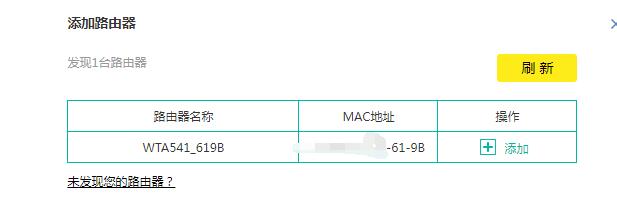

TP-LINK的mesh组网非常简单的，把待组网的一台或几台都恢复出厂设置后开机（新机开封后不需要做恢复出厂设置操作），然后按一下“易展”按键（有多台就逐台按，不插网线）。在主路由（或AP模式下的主节点）上添加即可，可以批量添加。

怎么有线mesh组网？ 完成以上操作后插上网线。所谓叫有线组网就是有网线插入了的简称。系统会自动切换成有线mesh方式。

经常有人问怎么组或怎么有线组网，所以上面简单说说。

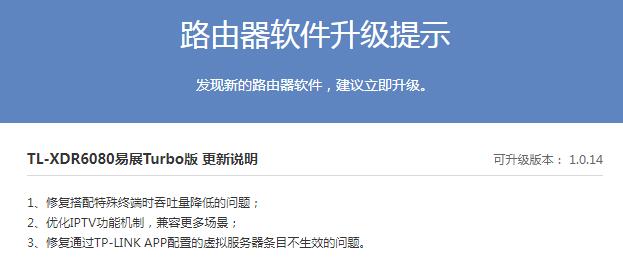

在进XDR6080操作时提示有固件更新。我的观点是，路由器用着没问题就不升级。所以我暂时不更新。

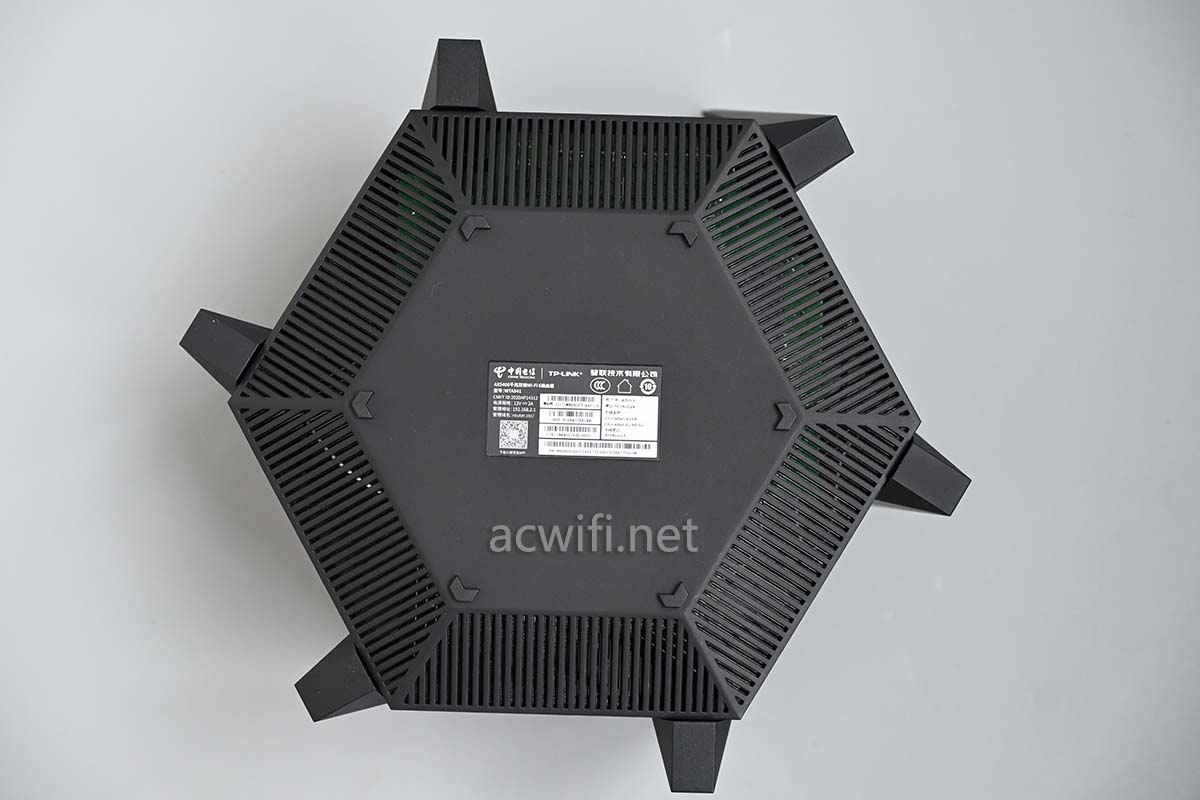

WTA541的底部：

底部有一圈散热孔。最近气温低，啥路由器都不感觉到烫。特别是我垫了散热器的XDR6080，顶壳和底壳都冰凉冰凉的。（今天室温14度，好冷呀）

散热器淘宝链接

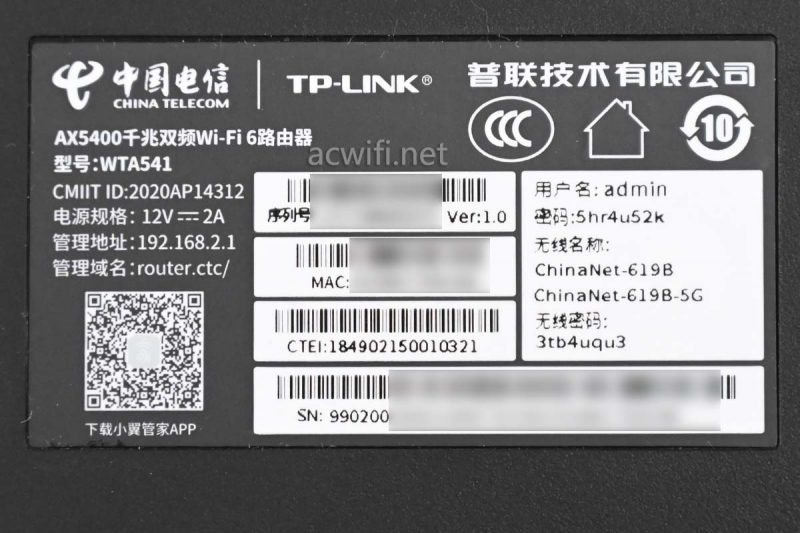

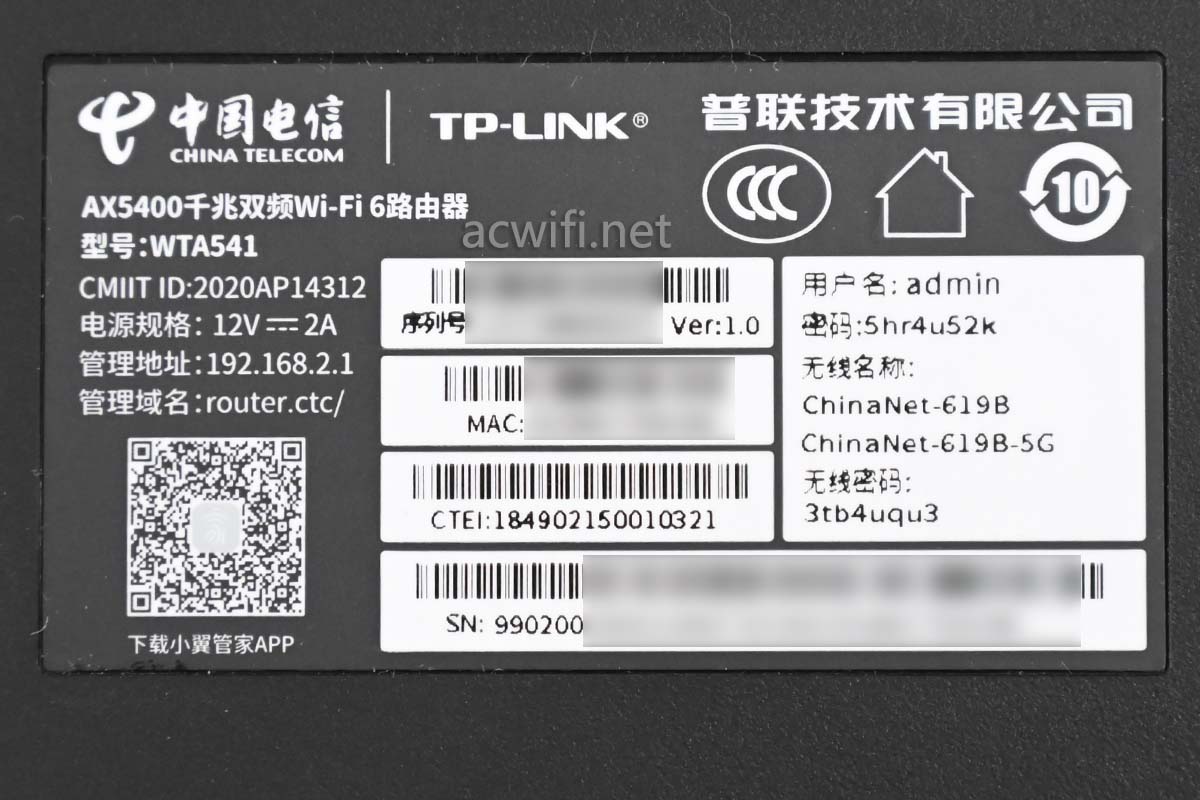

标签：

不明白为啥运营商的机型都有个单独的初始密码。不能开始就自动弹出新密码设置页面吗。如果这张标签上的密码看不清甚至不见了，那这台路由器是不是就变成电子垃圾了？？

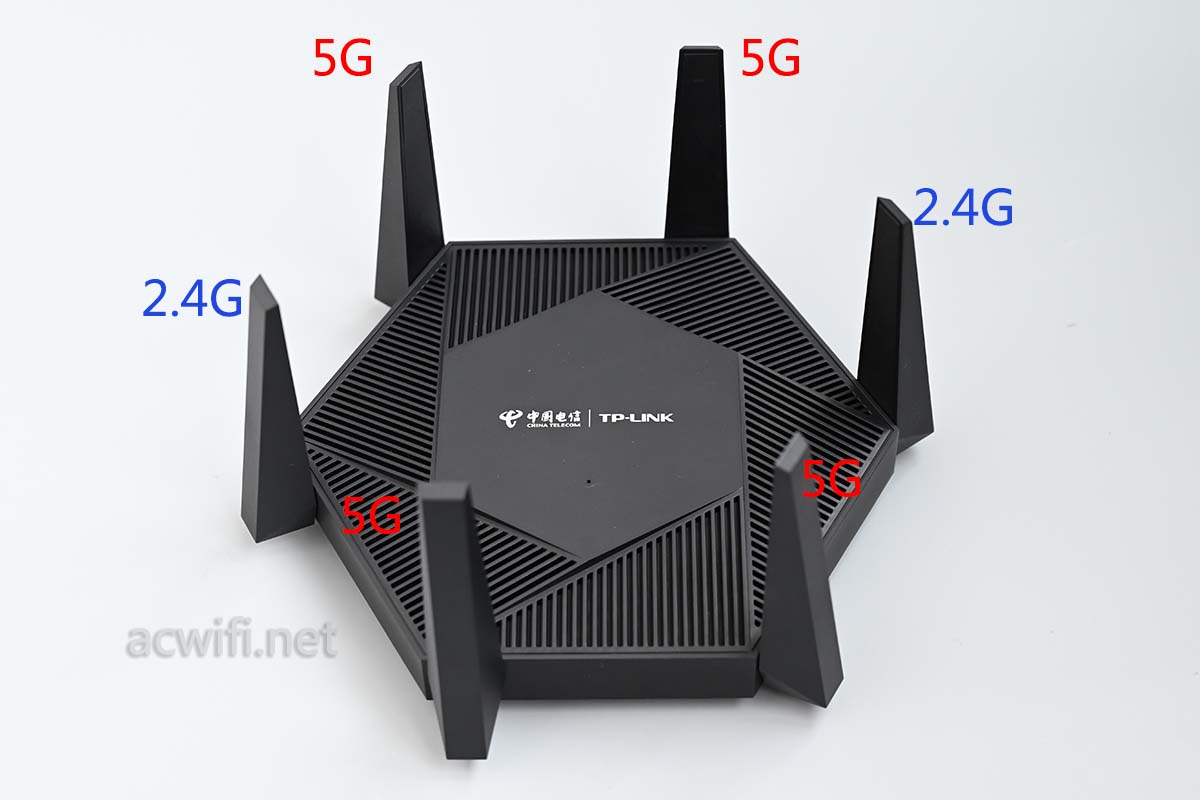

6根天线的分布图：

标签底下有一颗螺丝，做不到无损拆机。

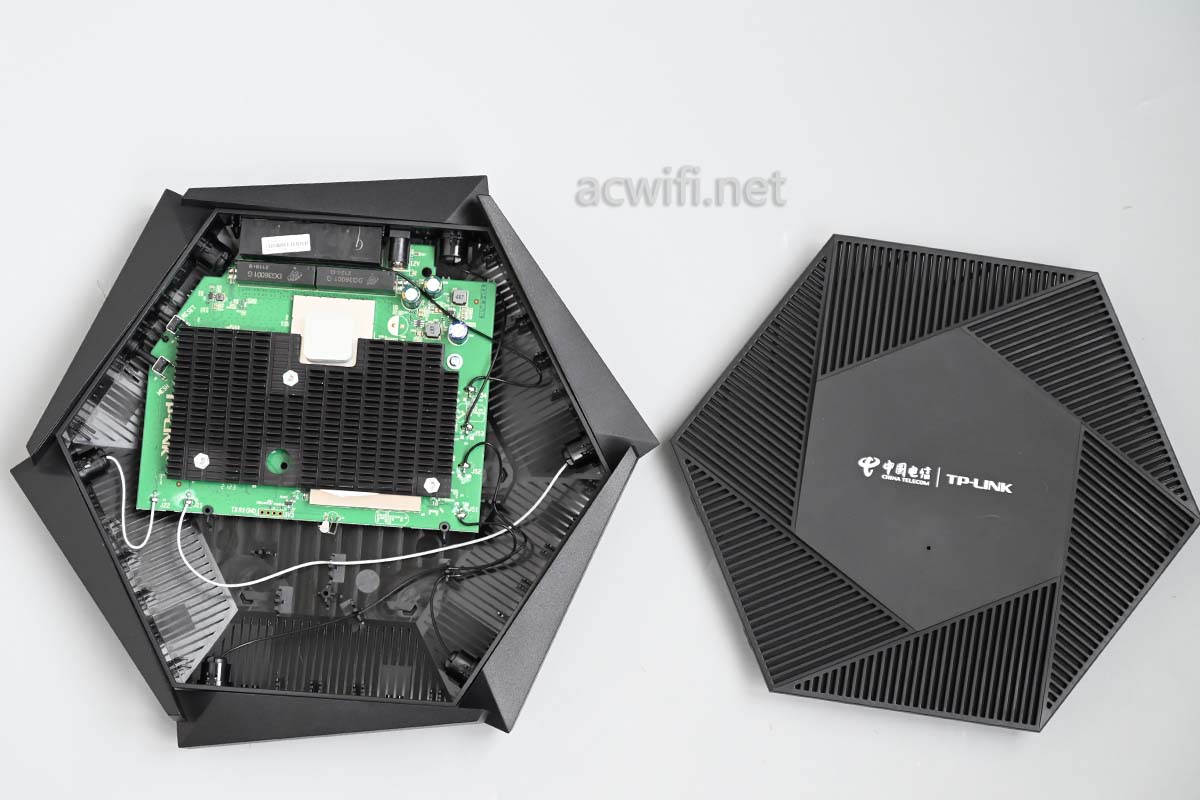

拆开外壳：

卡扣不算紧，拆开之后也没断一个卡扣。

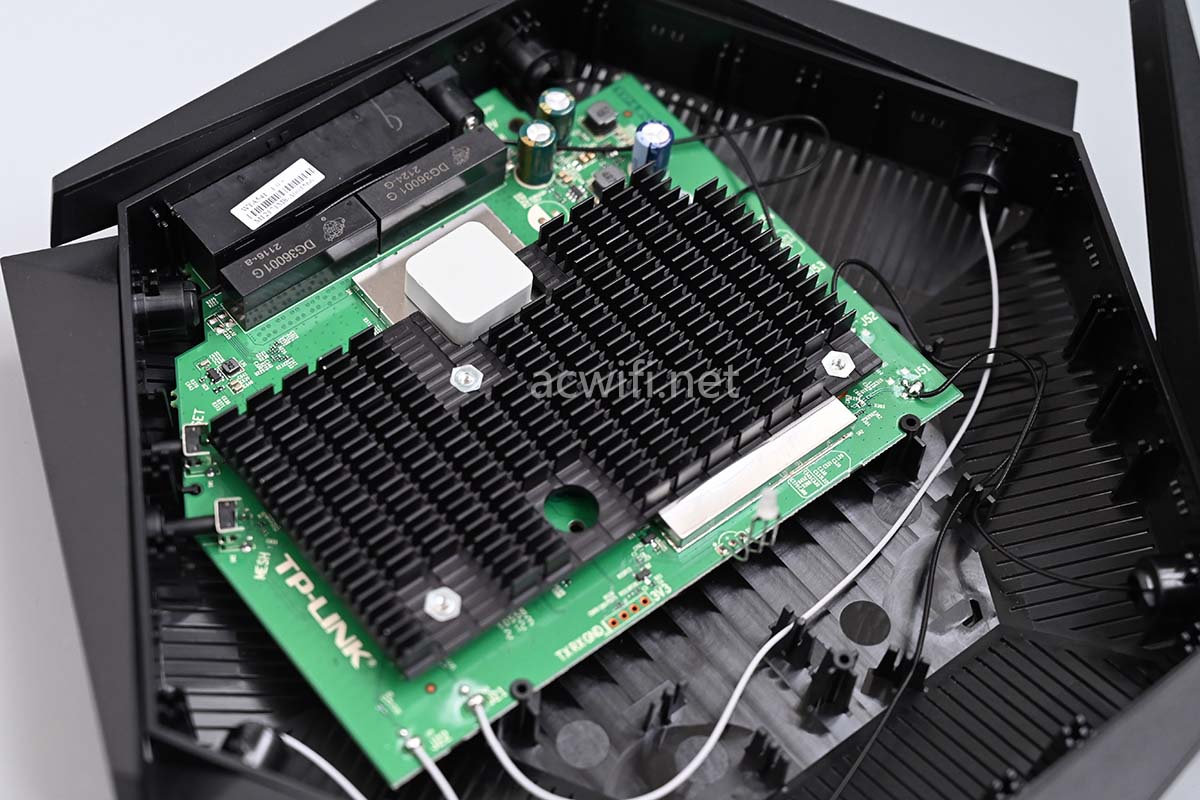

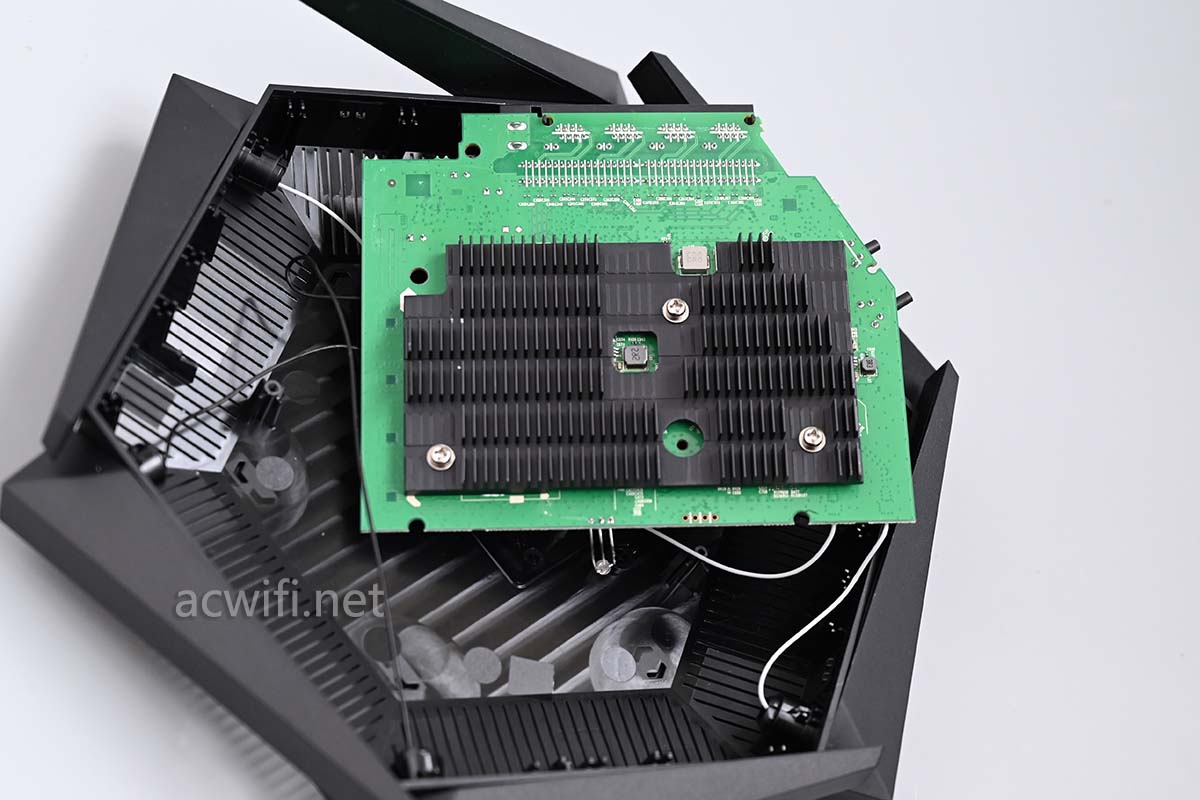

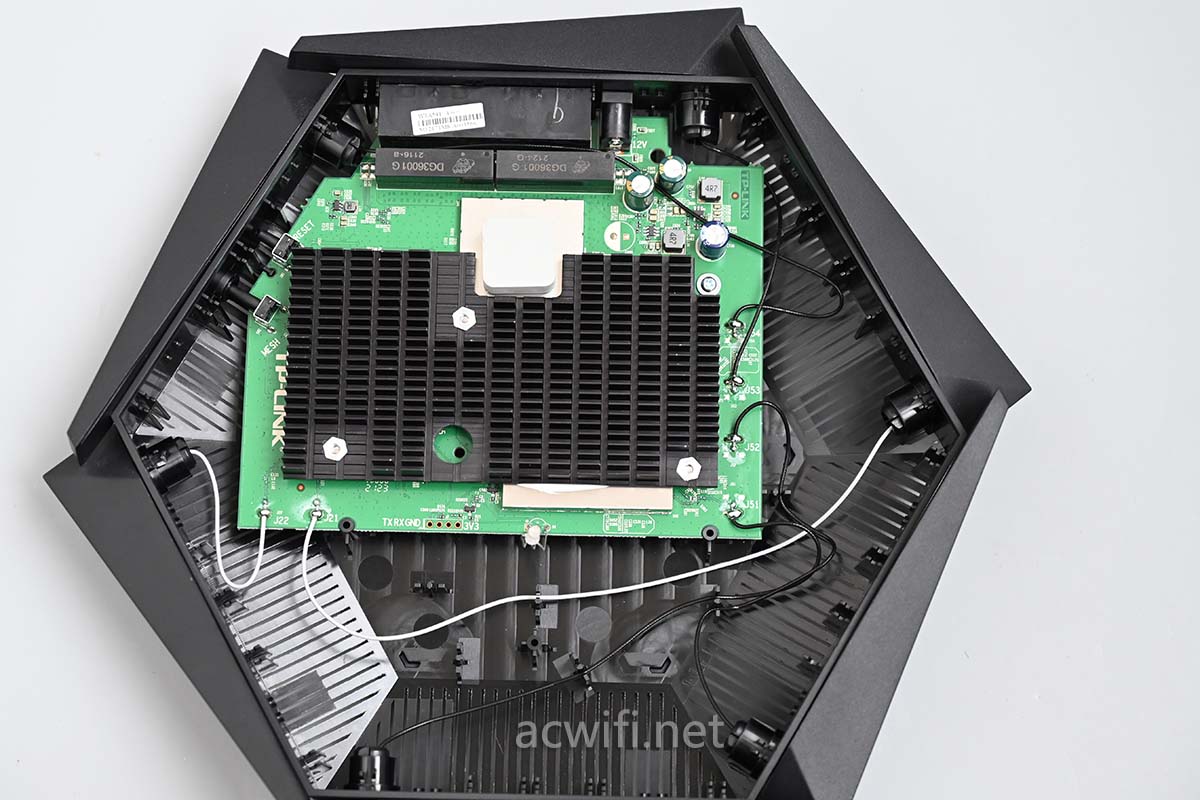

所有天线接口焊着在主板上，一有大片散热器。

翻转看主板背面，也有一片较大的散热器：

散热器拿下来：

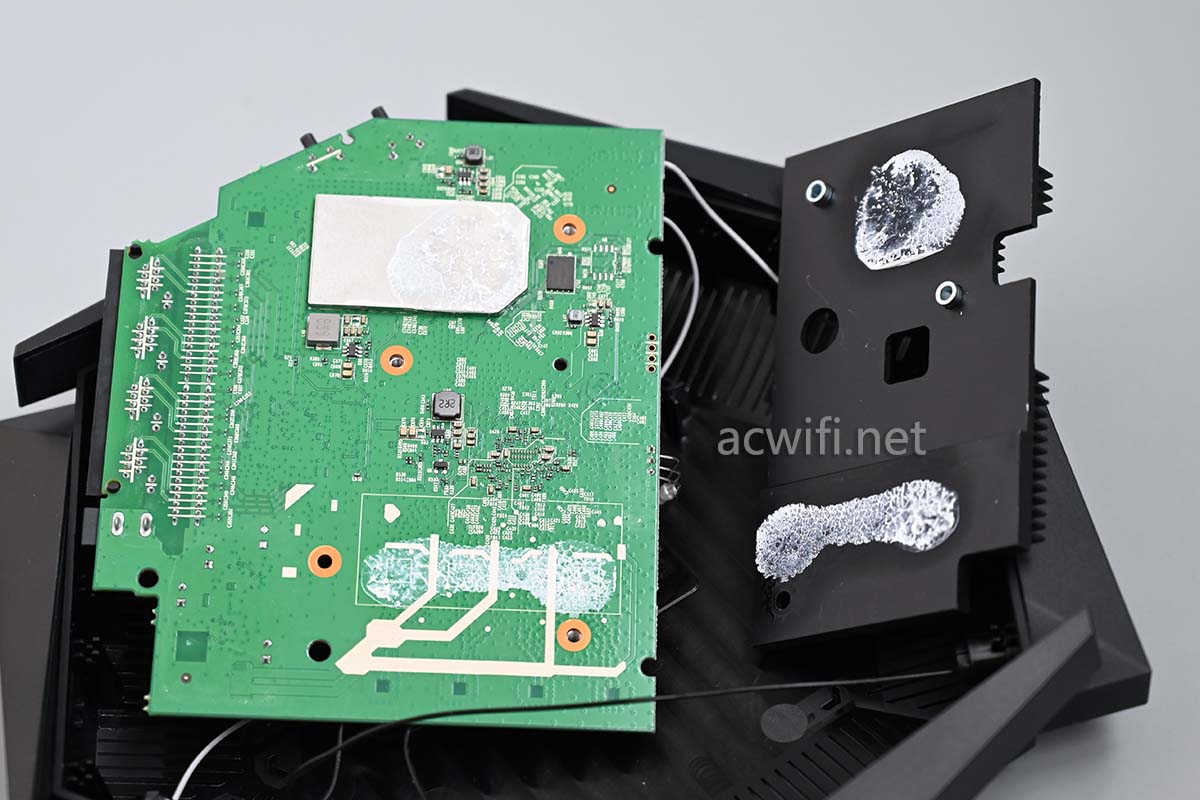

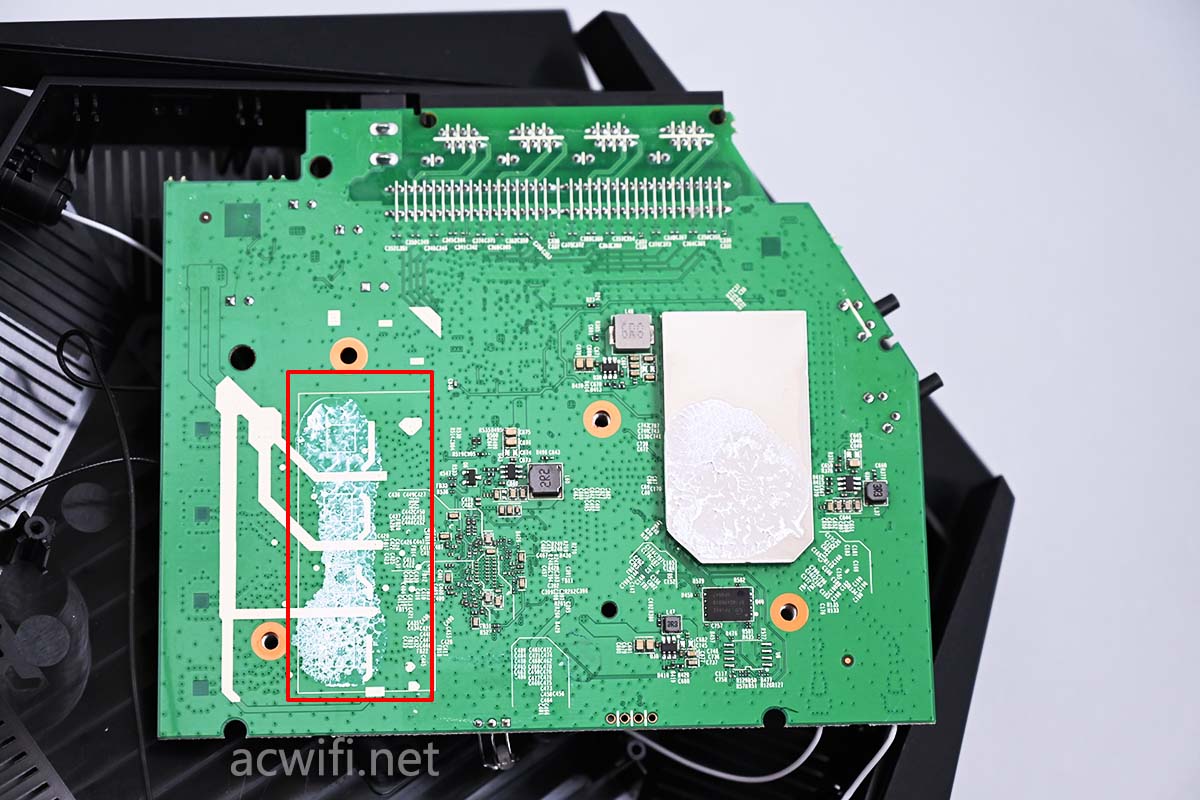

下图红框里的硅脂是帮助主板正面上的5G FEM芯片导热的：

撬开屏蔽罩，里面空的。

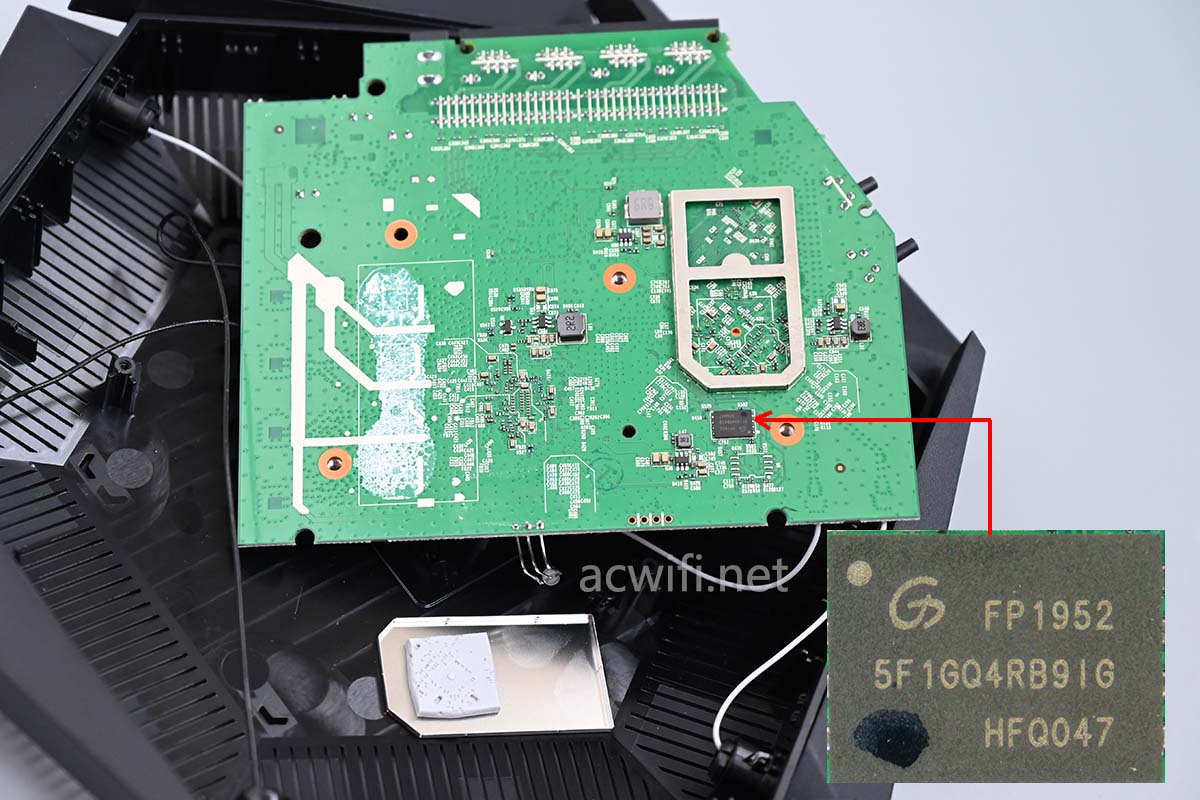

屏蔽罩下方有一颗闪存芯片，型号是GD5F1GQ4RB9IG，容量128MB。为啥要128MB？  运营商要求。

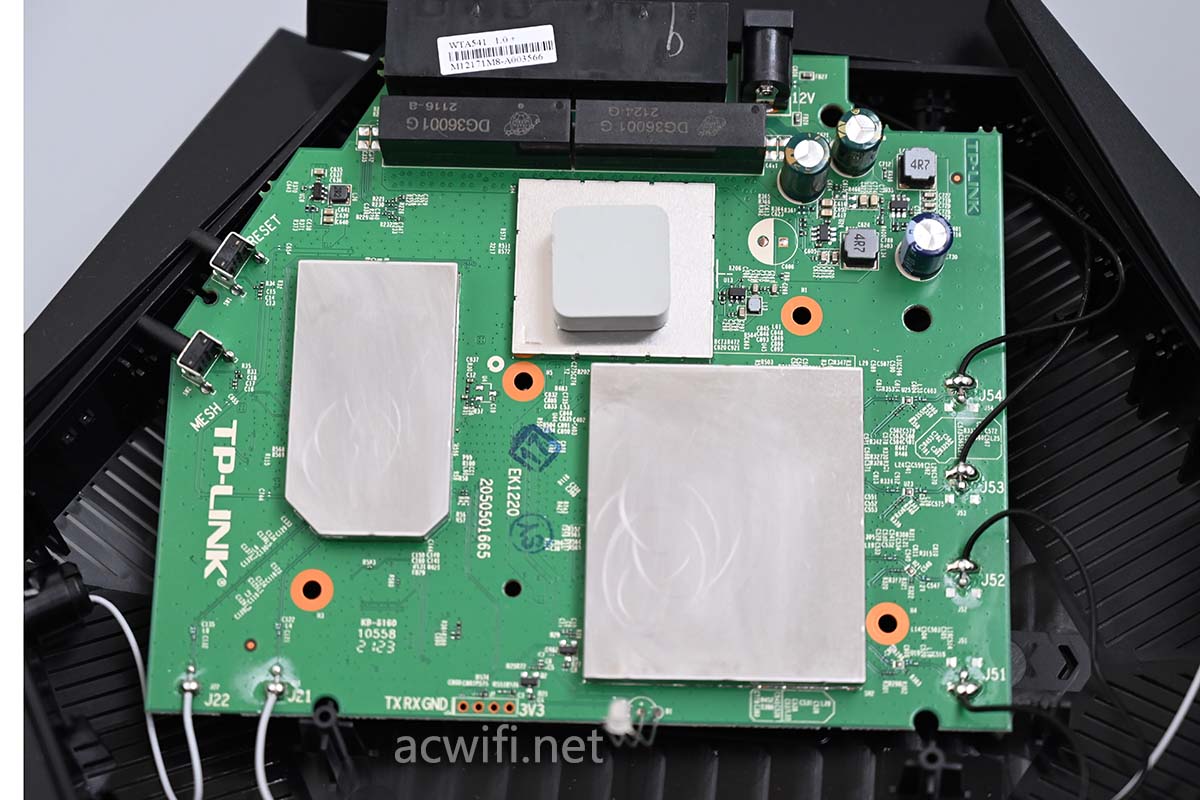

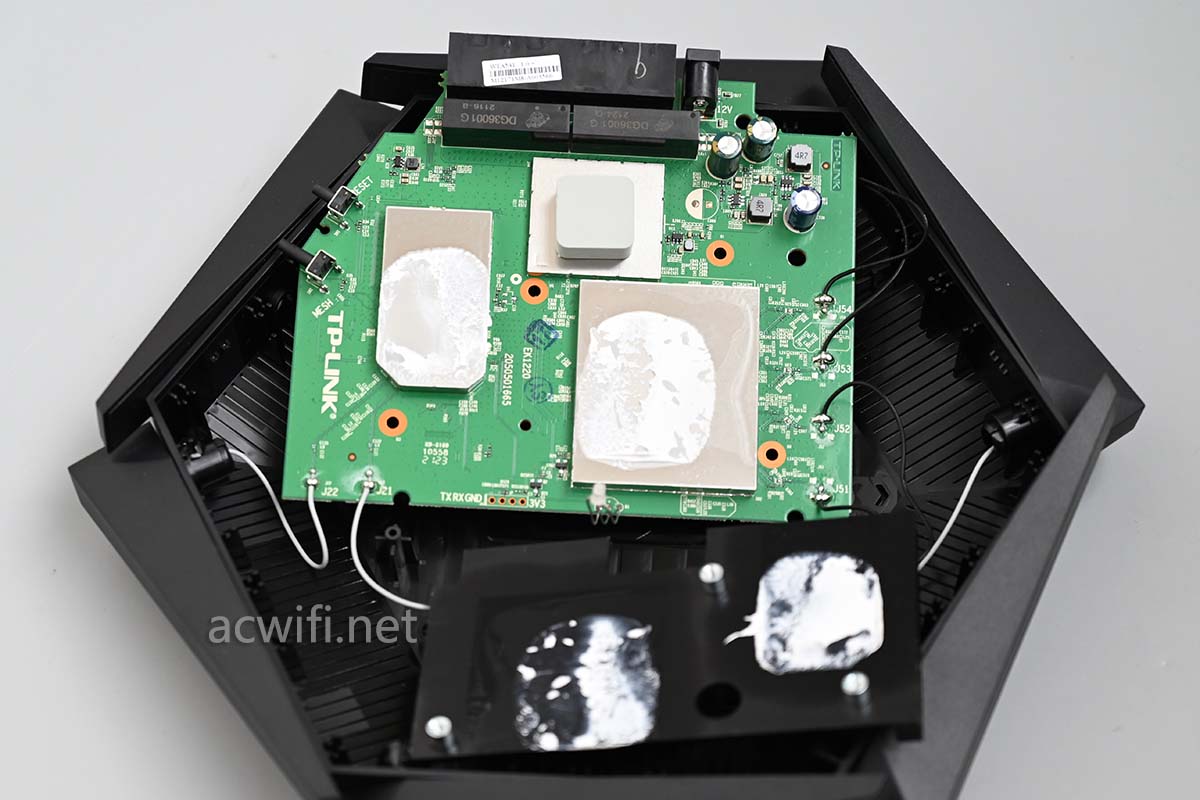

翻过去看主板正面，拿下散热器：

硅化硅陶瓷散热片负责千兆交换芯片的散热：

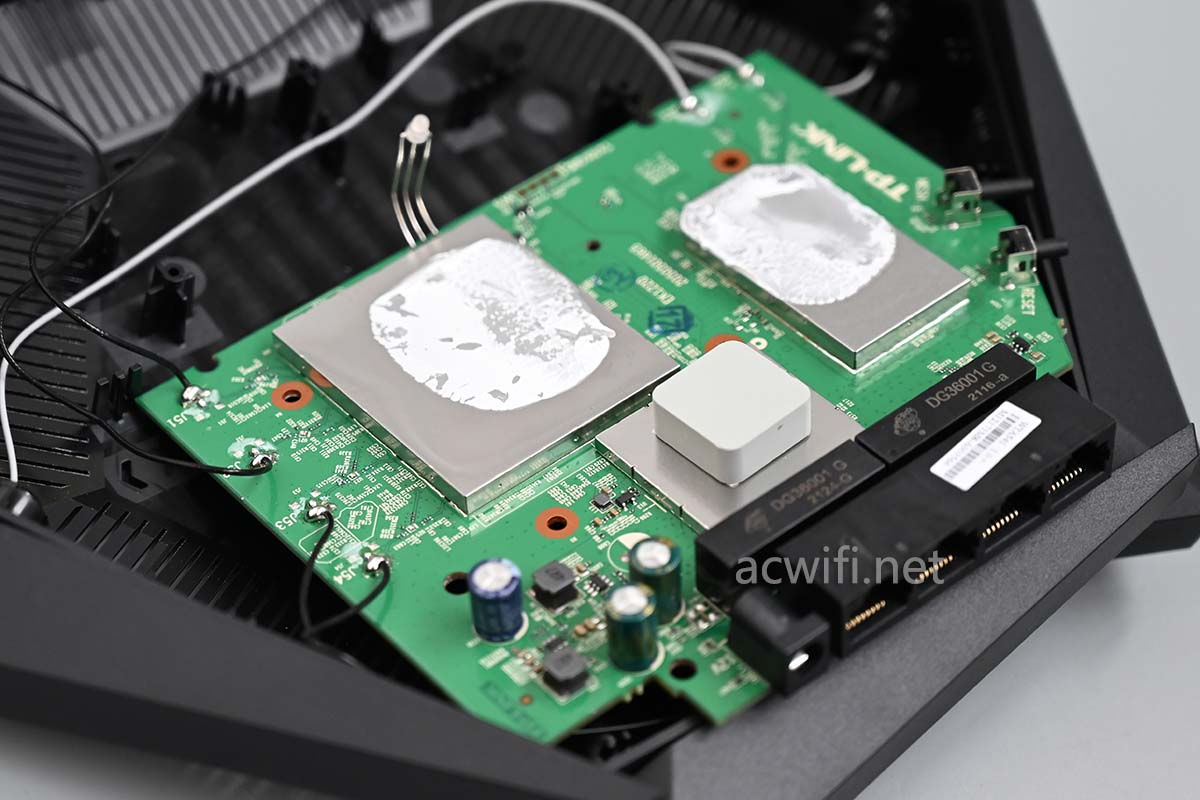

清理屏蔽罩上的导热硅脂，方便撬开，否则满手都是。

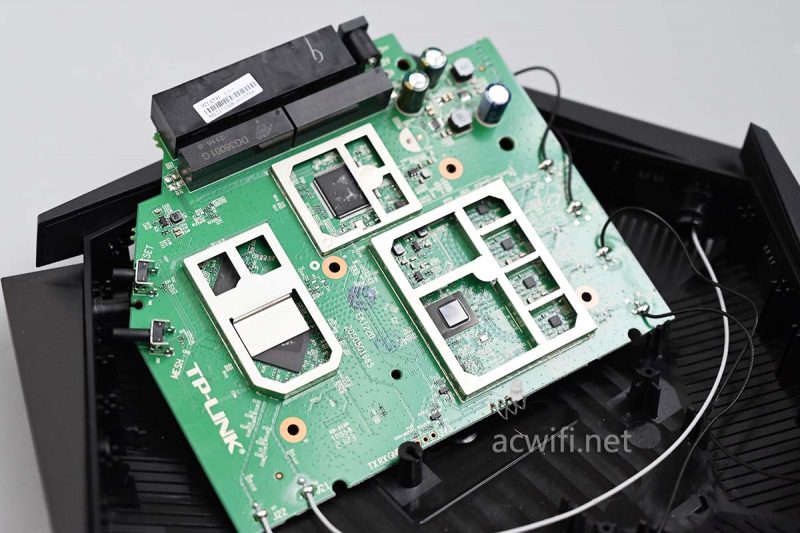

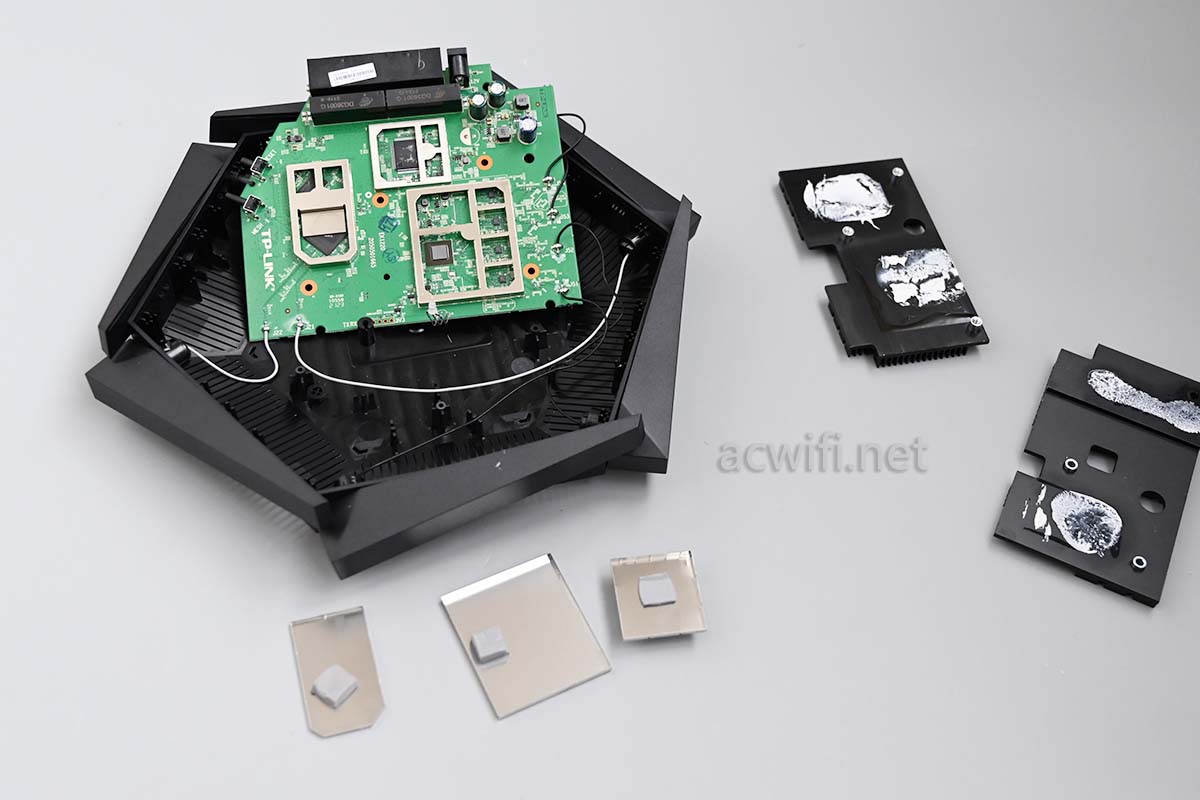

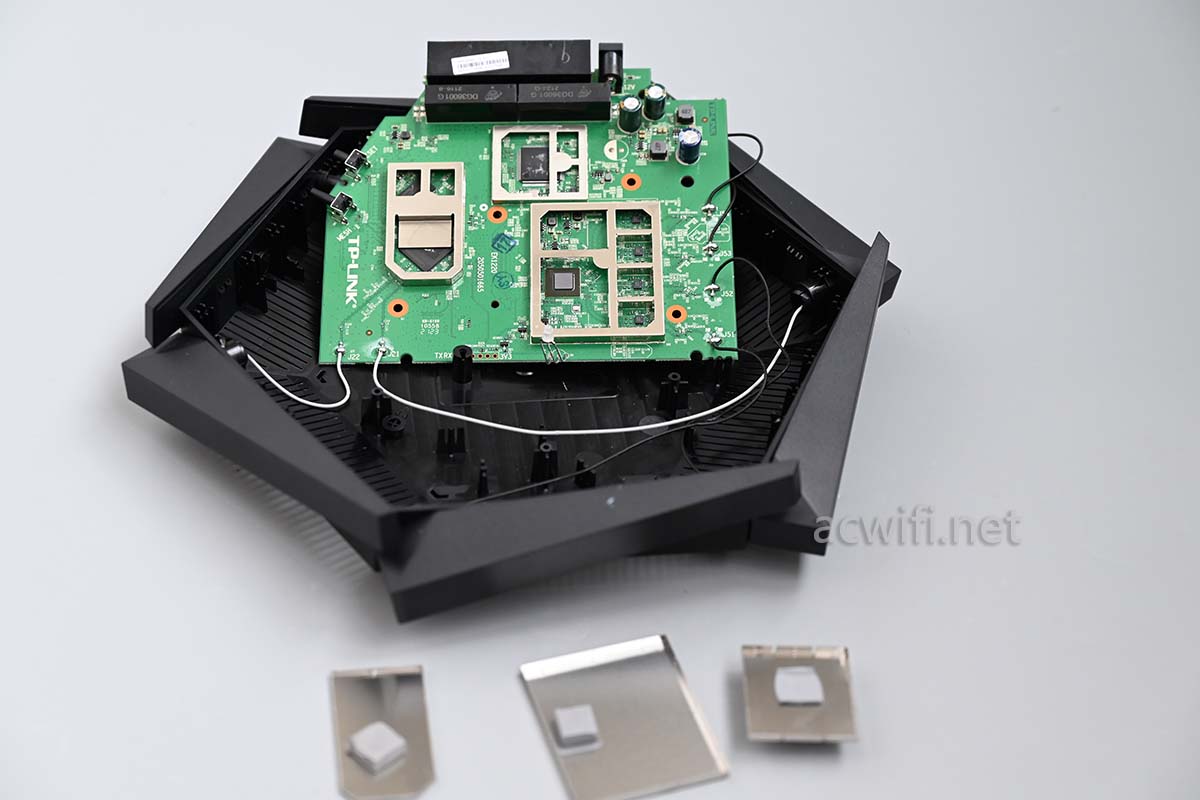

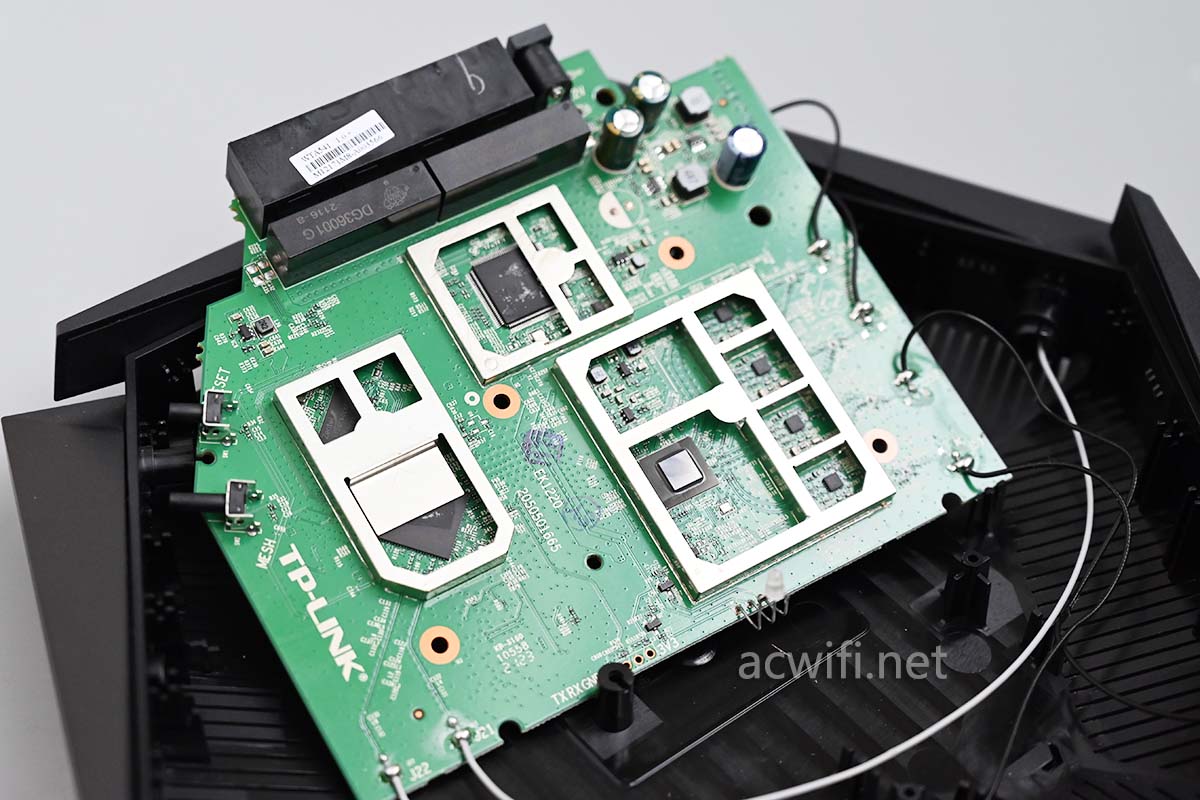

撬开三个屏蔽罩，底下均有一片硅脂垫片：

CPU上的金属片只当了一个对角：

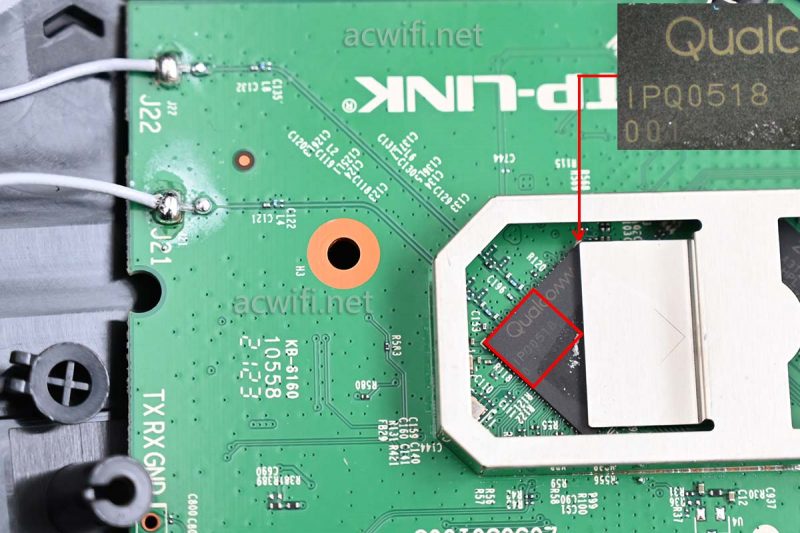

WTA541的CPU型号是IPQ0518，双核1GHz，集成2.4G Wi-Fi 6，最高速率574Mbps，集成单核1GHz 12线程NPU。

下图红框位置是CPU集成的2.4G芯片电路。从红框位置引出两路2.4G直连天线，没有采用外置独立的FEM芯片。

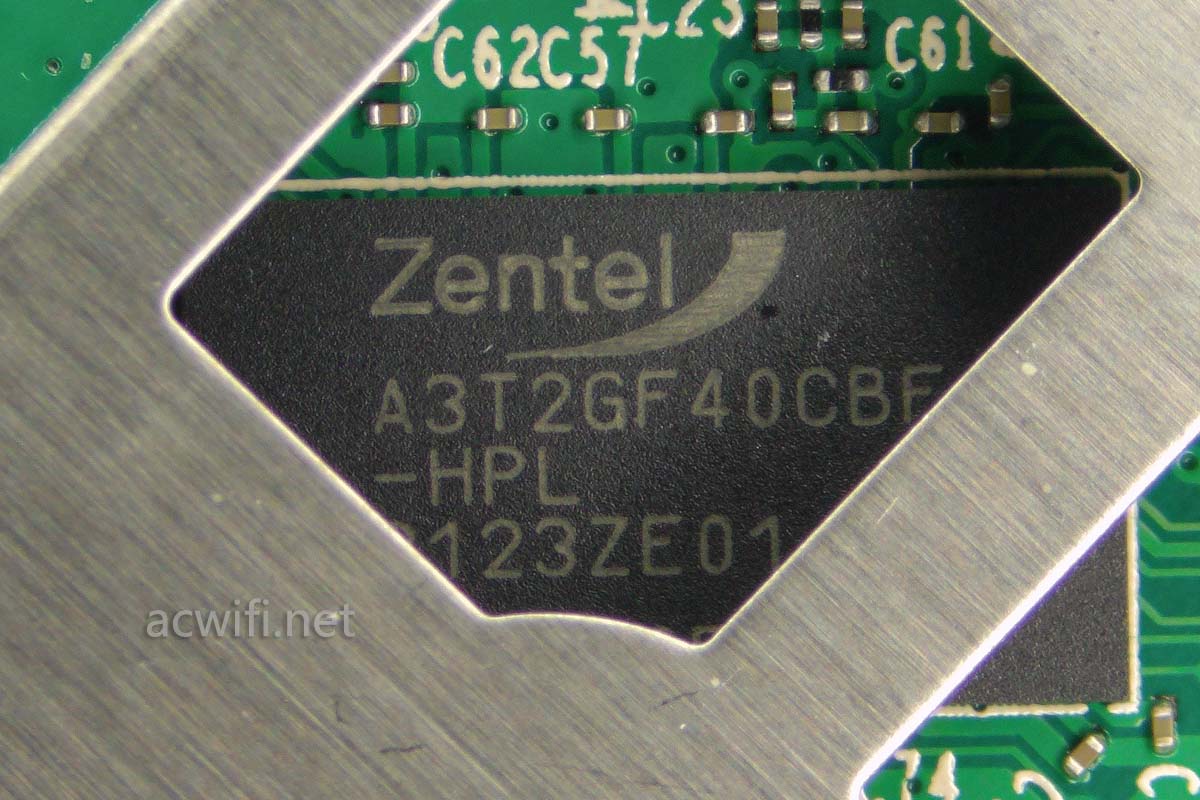

内存芯片型号是A3T2GF40CBF-HP，容量256MB。

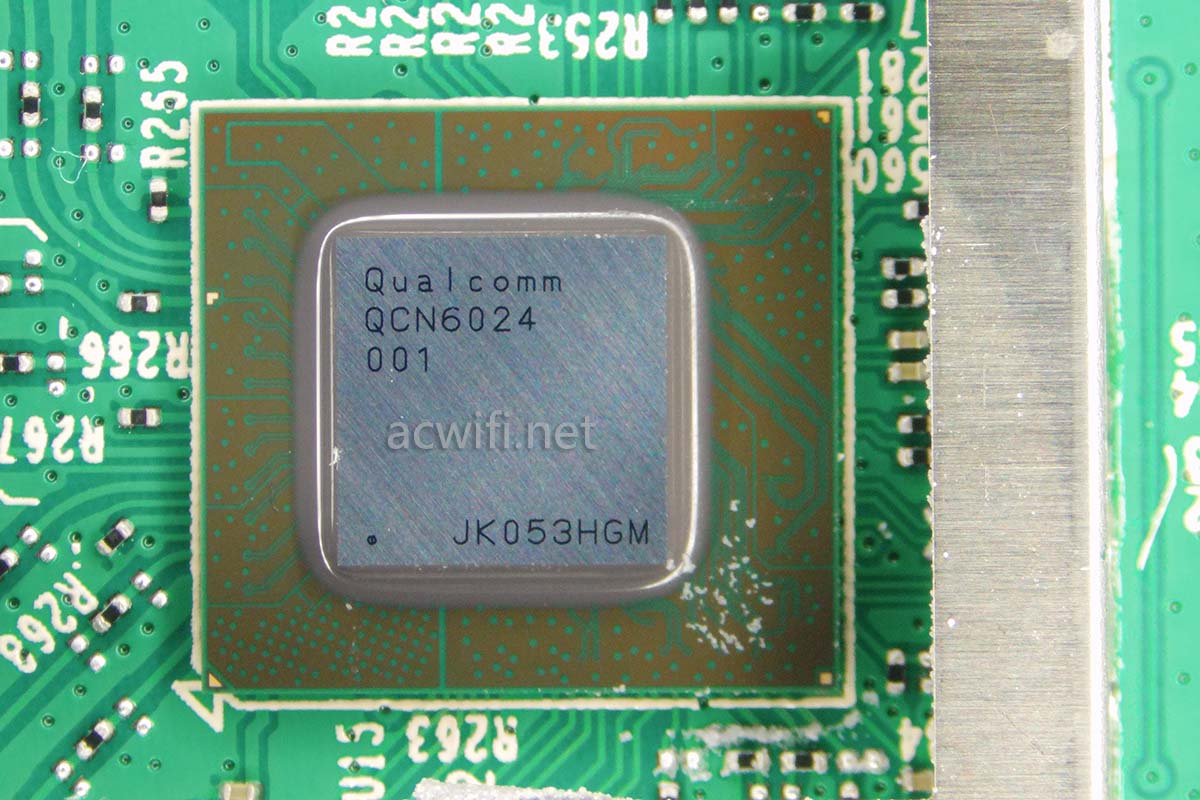

WTA541的5G无线芯片是QCN6024，支持4x4mimo，最高速率4804Mbps。跟QCN9074和QAN9024最直接区别是不支持4096-QAM，但多数手机也不支持，AX200也不支持，如果你的手机支持，就可以选购QCN9024、QCN9074的机型，理论上会快20%。

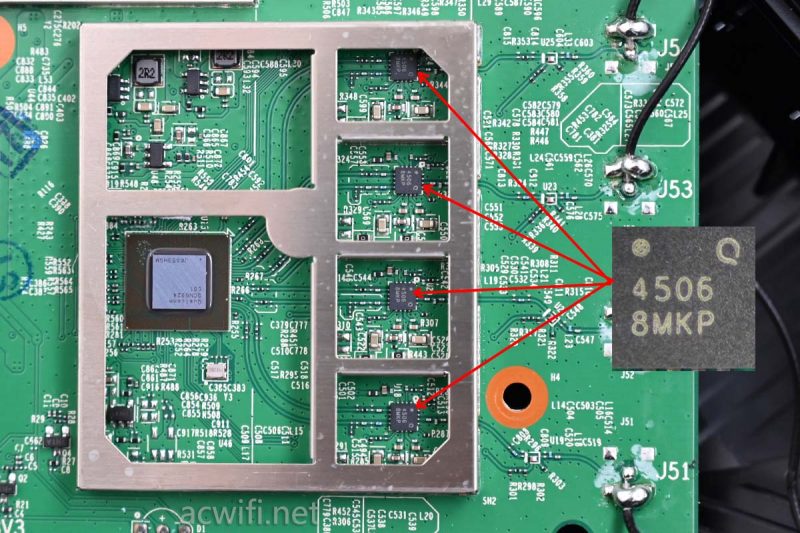

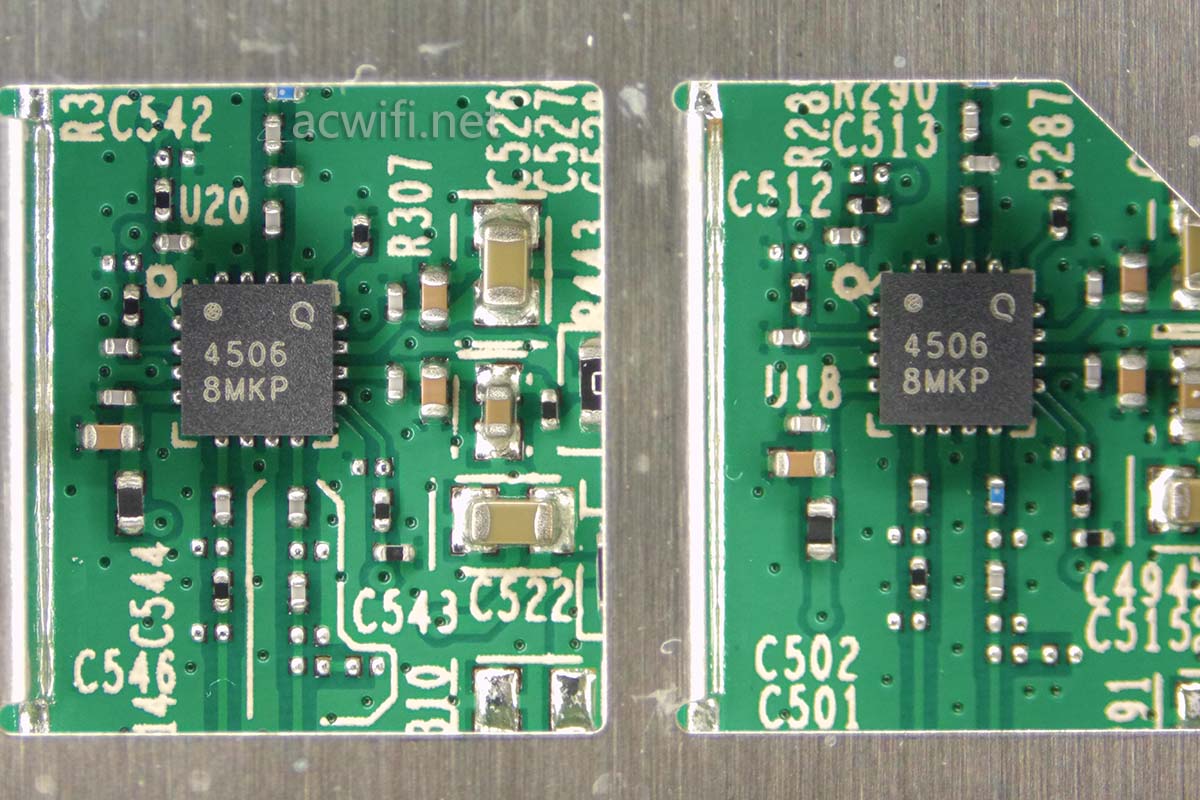

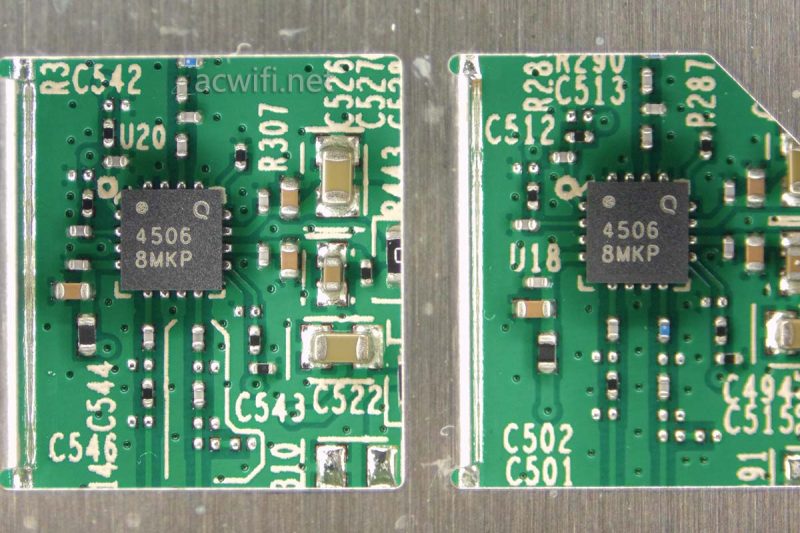

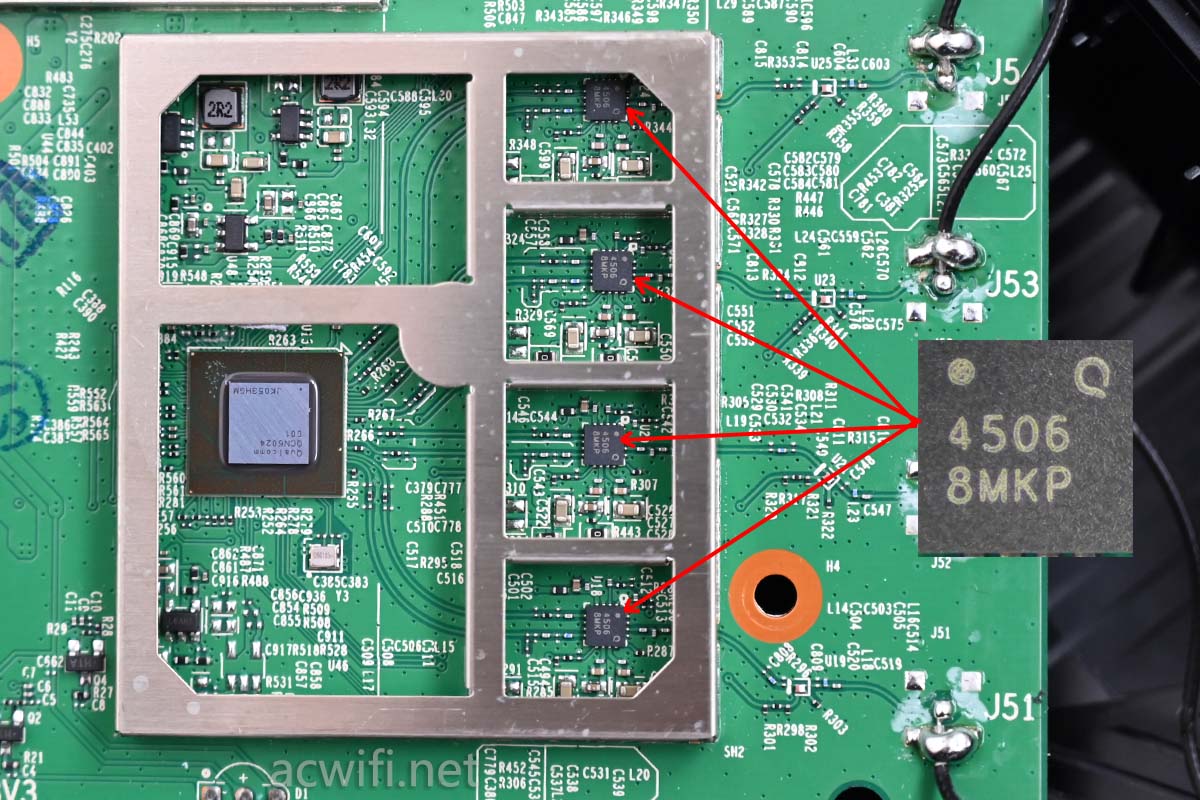

5G外置了四颗FEM芯片，型号是QPF4506，跟XDR5430V2使用的FEM是一样的：

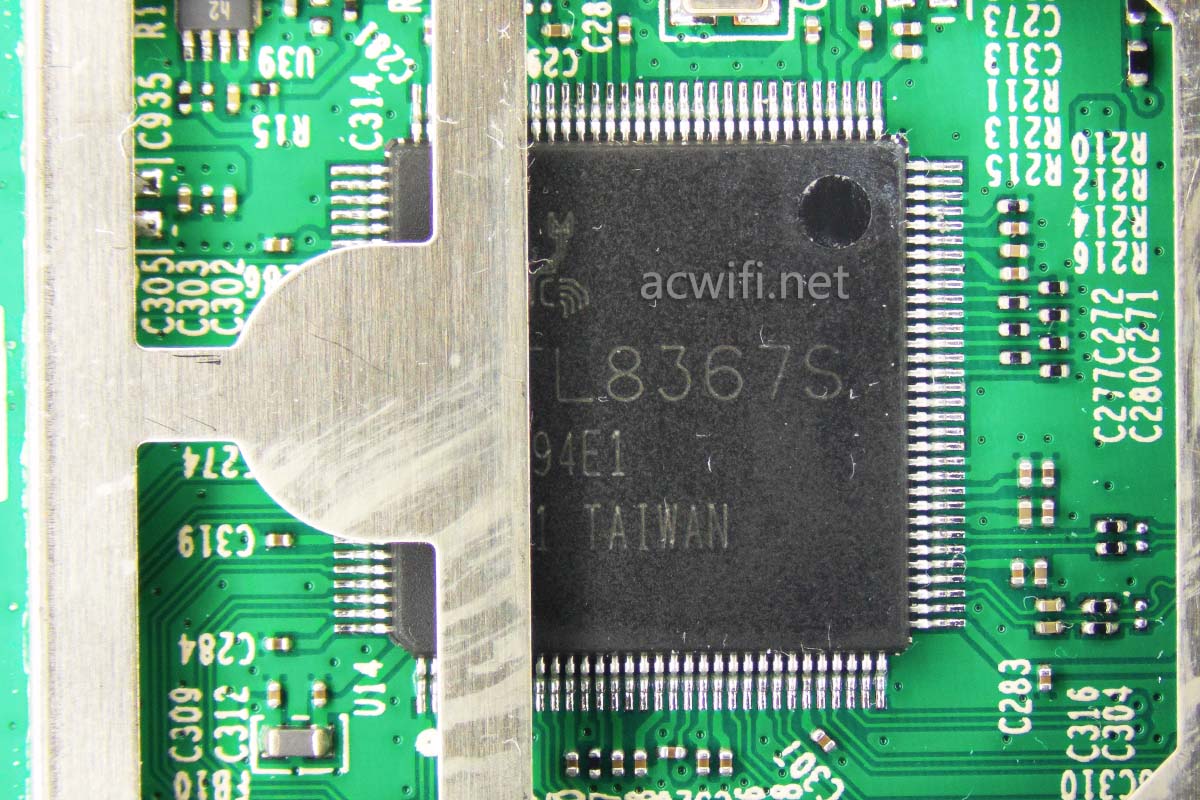

千兆交换芯片是RTL8367SC，跟XDR5430V2一样：

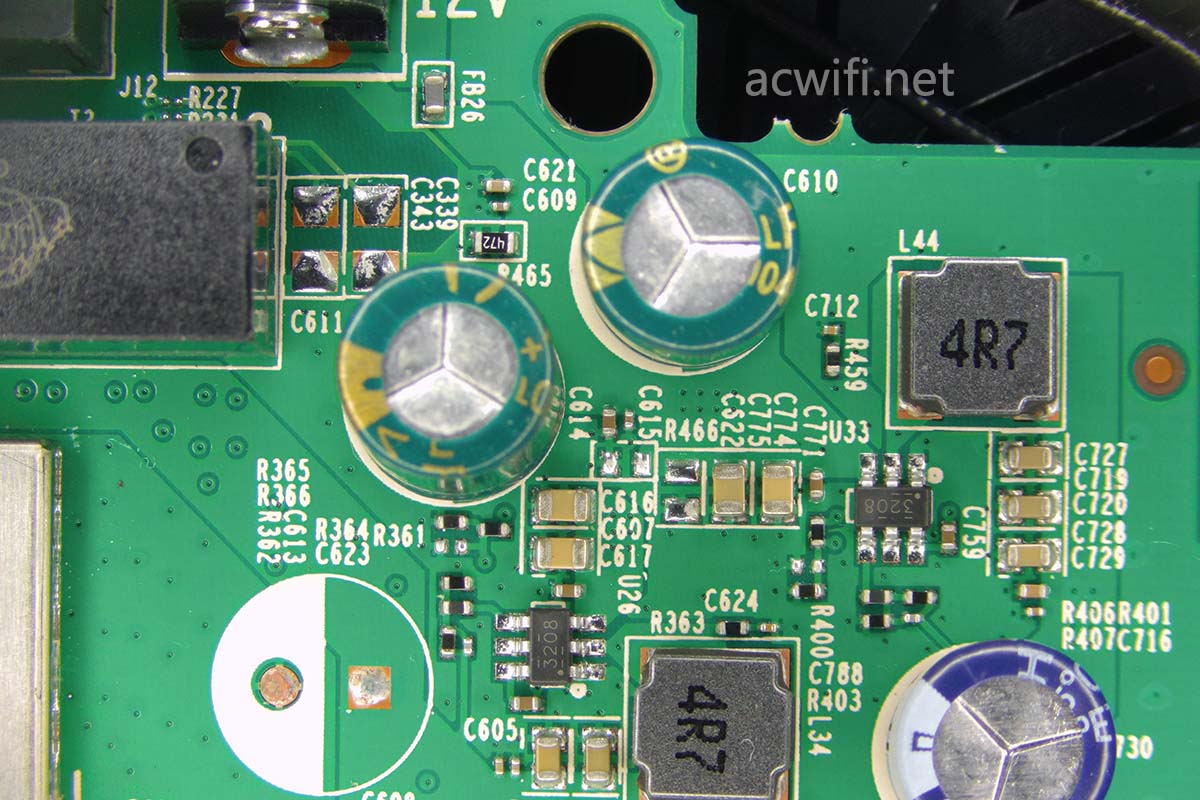

DC输入电路：

WTA541拆完了。

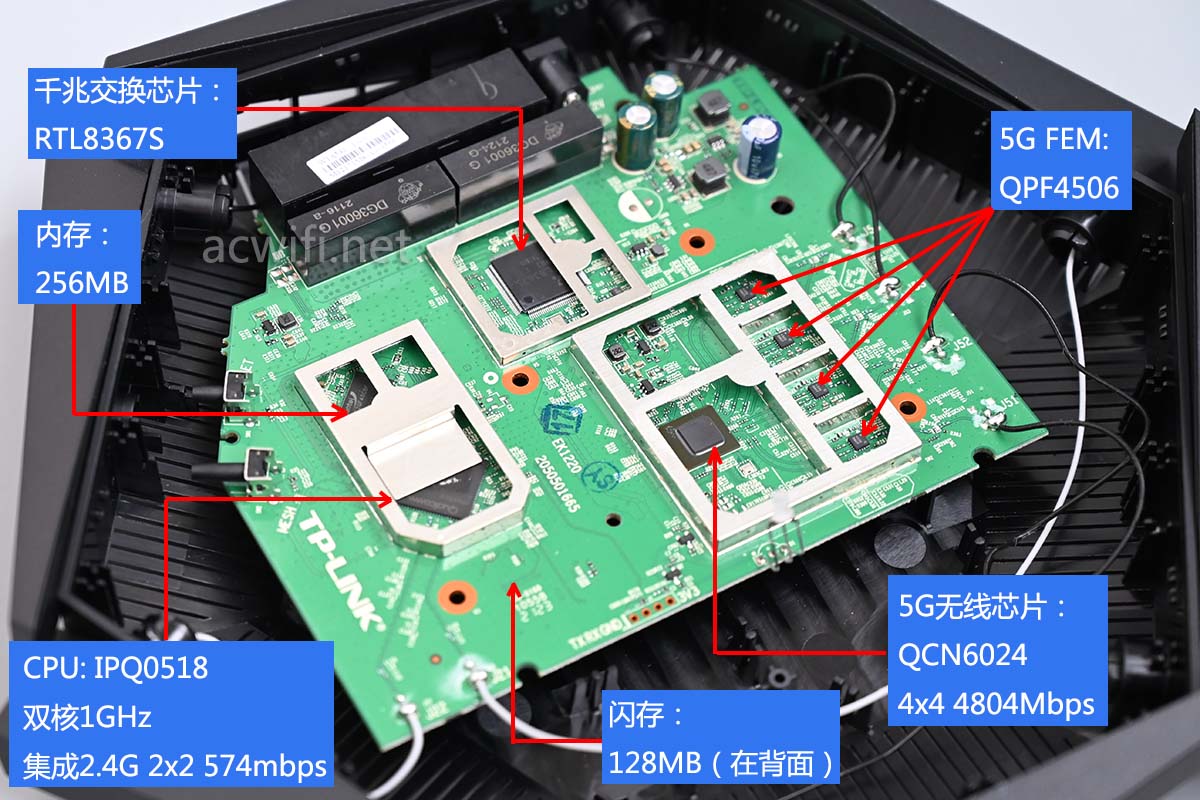

所有芯片型号汇总图：

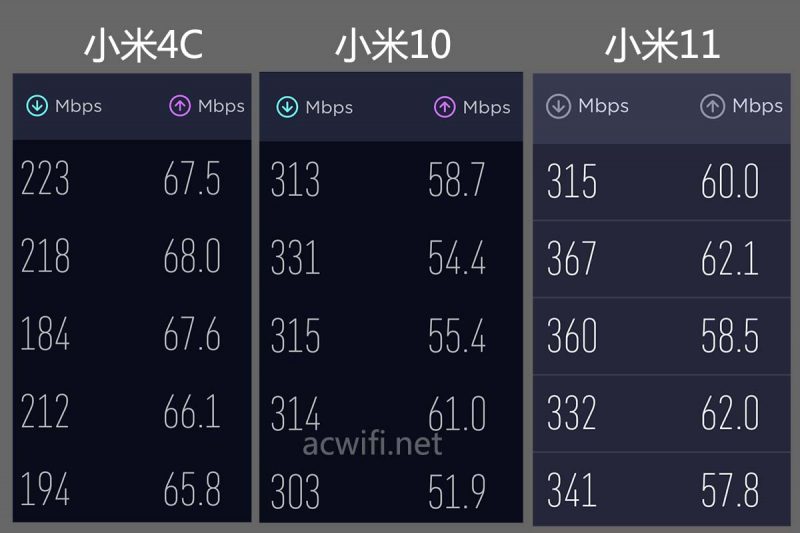

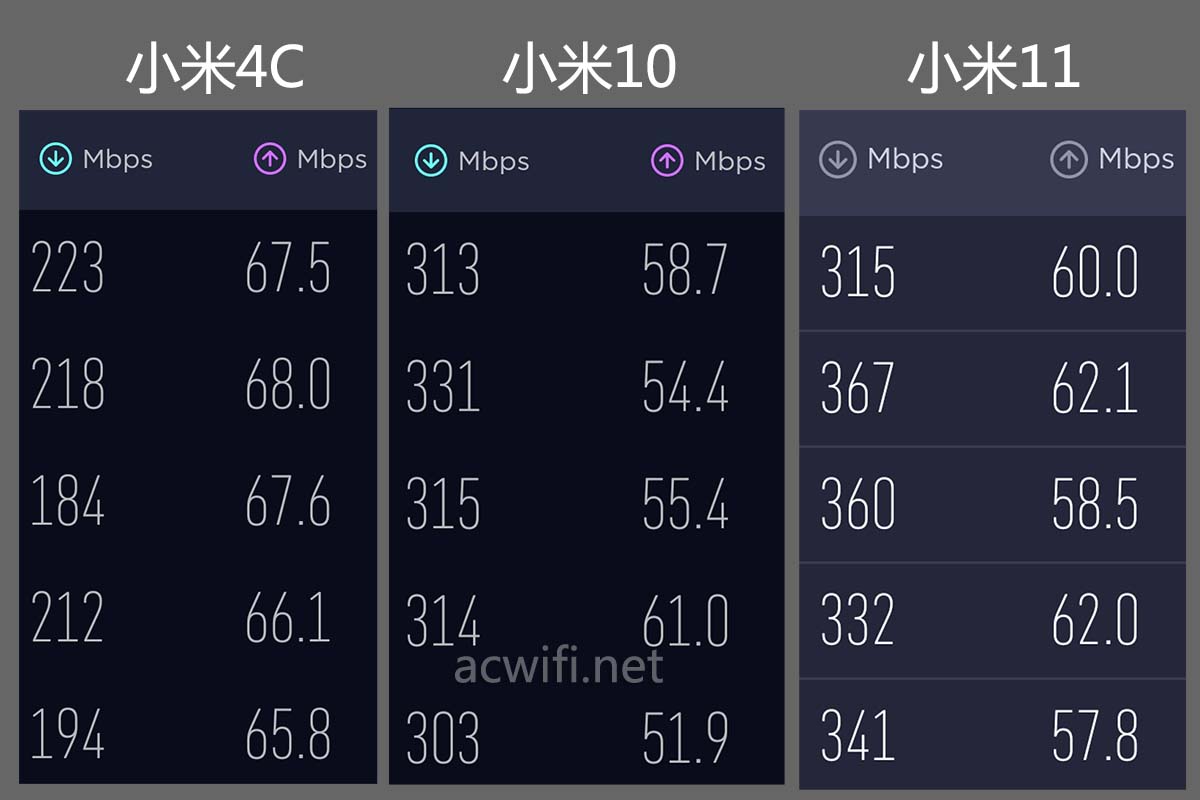

在楼下D点测速看看：（电信500兆，只测5G ，44信道）

4×4的芯片都不会关呀。

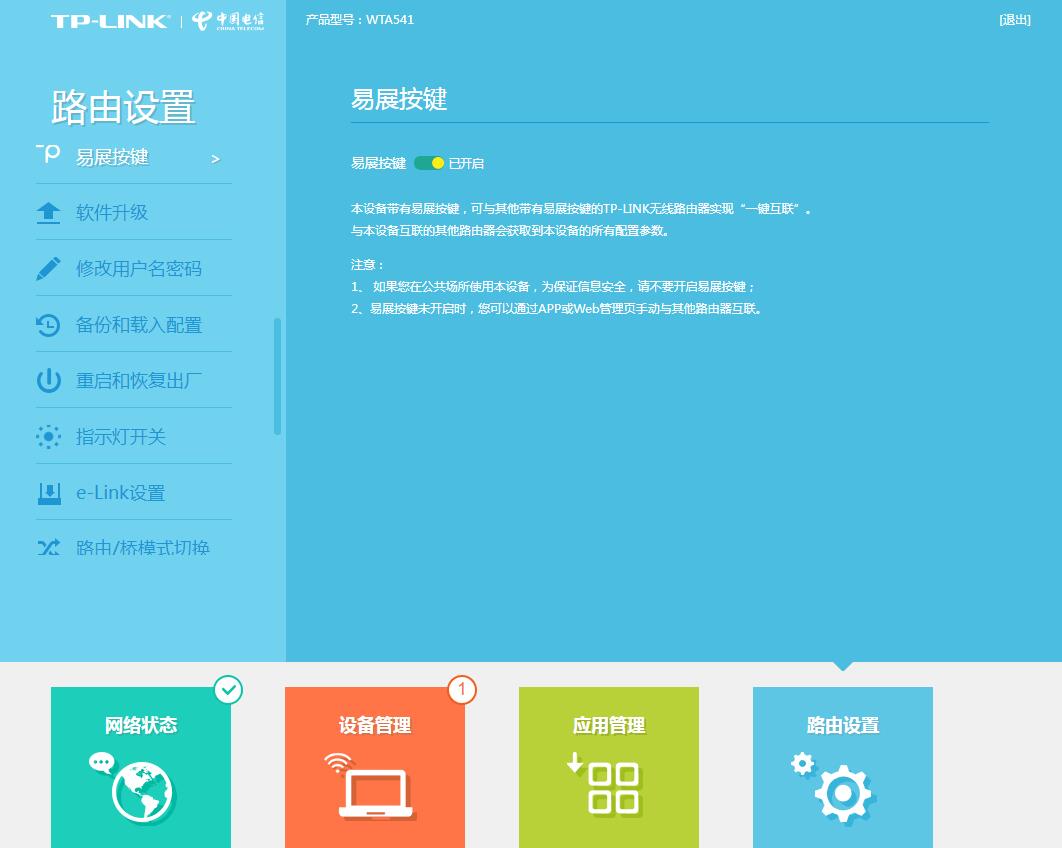

界面：

电信定制定要加入e-Link组网功能，如上图菜单。

如果电信免费送的就好用留着自用吧，

如果你要花300+去收一台，我看不值得，因为它没有2.4G FEM芯片，而XDR5430V2有，京东也就349元。

XDR5430V2京东购买链接

闪存128MB并不对用户有什么使用价值，唯一比XDR5430V2好的就是散热效果。

XDR5430V2和WTA541都没有双WAN功能。
