九联UNR030H拆机，AX3000 Wi-Fi 6

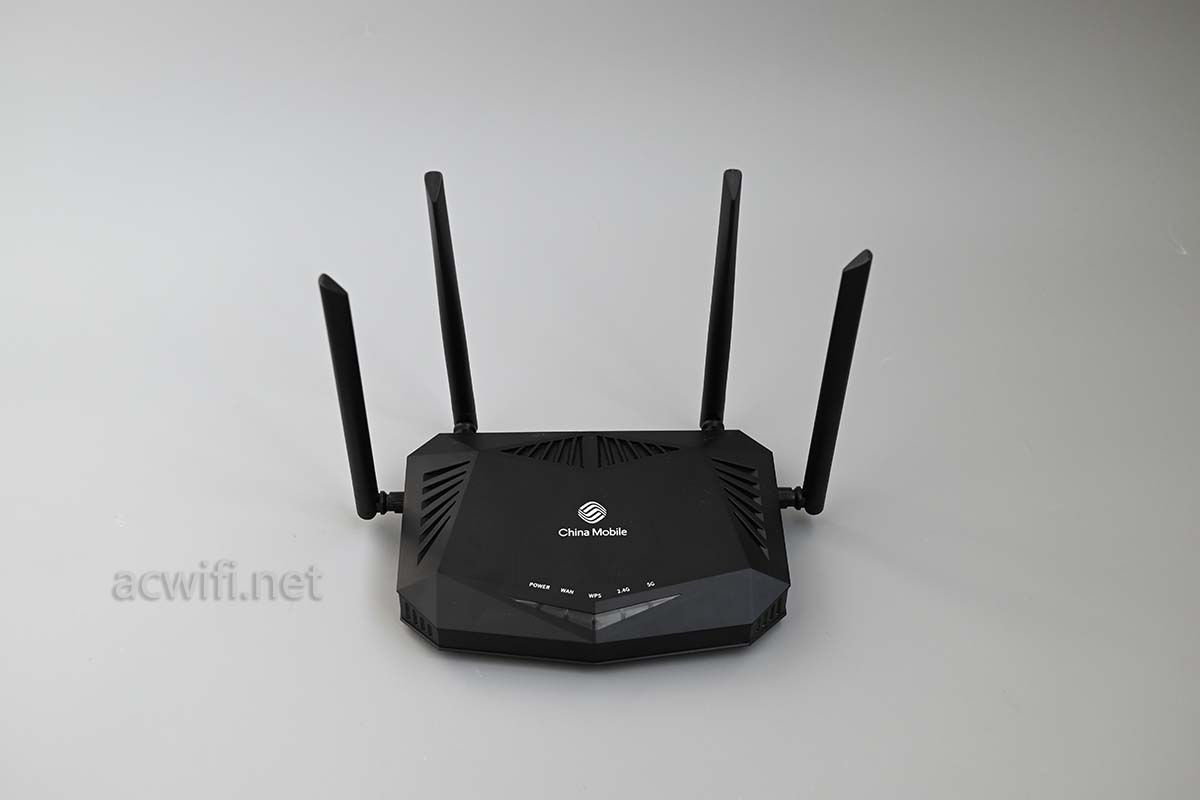

九联UNR030H是中国移动运营商定制机，装宽带赚送的机型吧，我收来时只有电源，咸鱼价120元，听说是海思方案的。

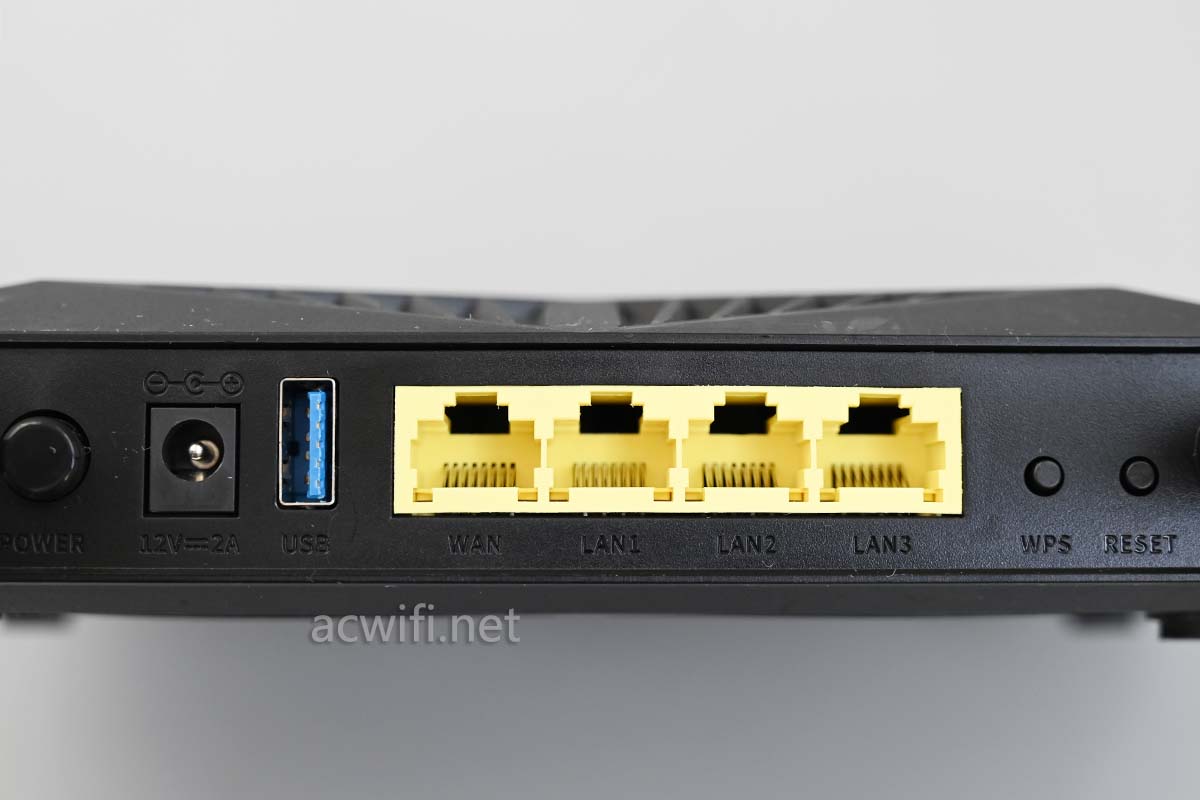

这个型号有两个版本，一个是2A版本，一个是忘记了。反正这个带USB3.0口的：

但是呢，系统里面也没USB口的菜单选项，插上U盘过一会还是冰凉的，但插上USB风扇是可以转的，也挺凉快的，吹得我有点流鼻水，广东又要降温了，要降到6度，罗命了。

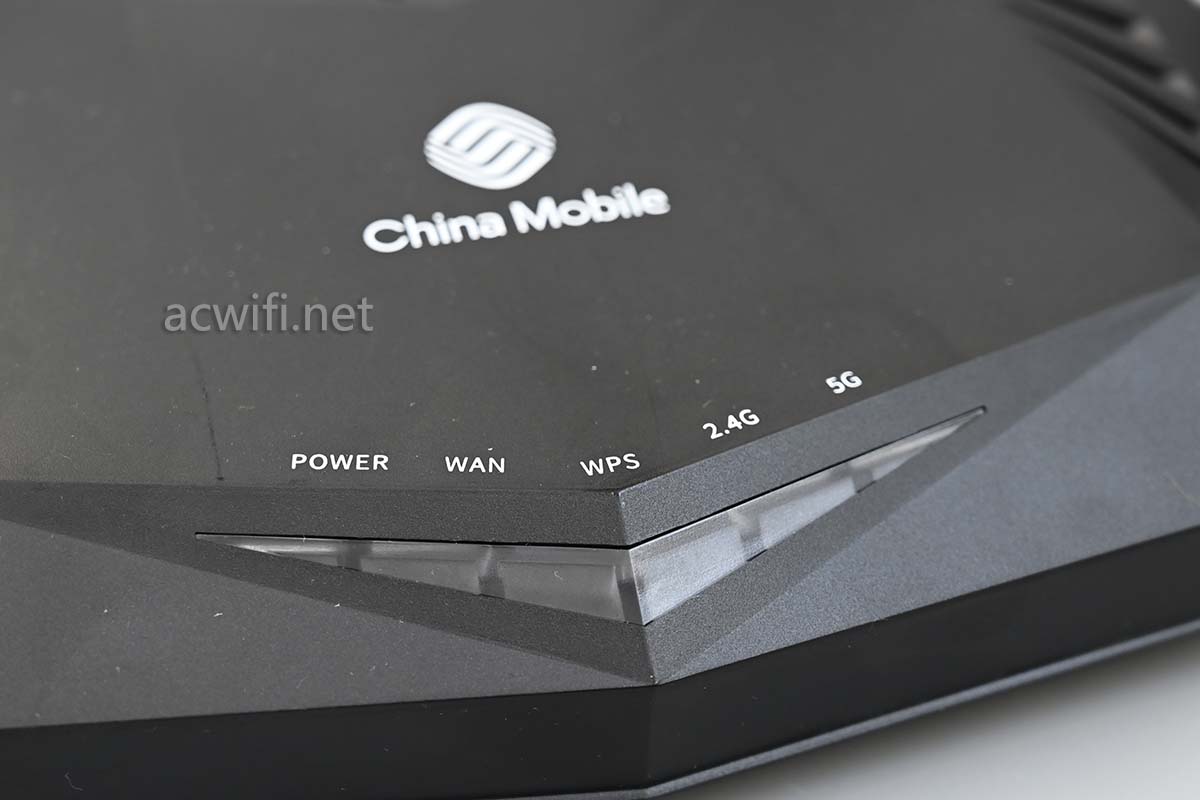

面板指示灯也没有USB的份：

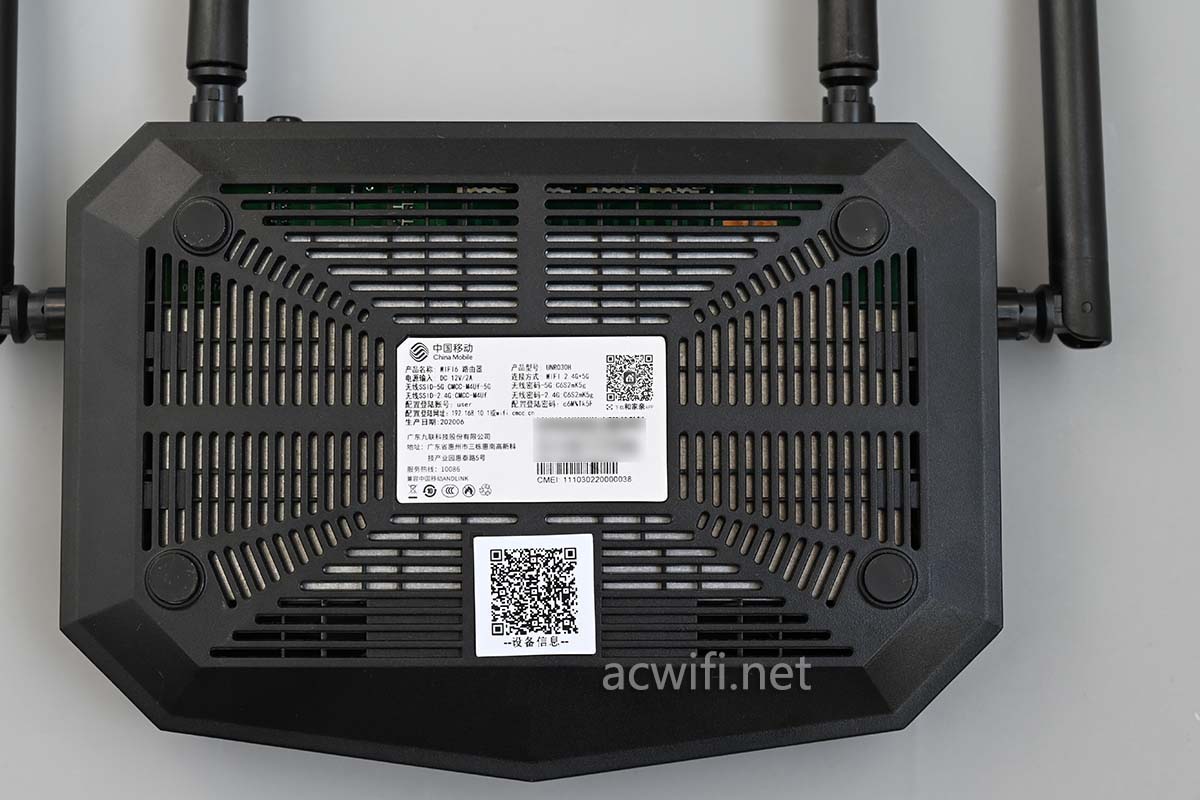

机身底部有非常大面积的开孔散热。不知道小壁虎会不会钻进去取暖。

这款电源规格是12V/2A（我没有，买的是裸机）。实测待机功率是5.6W，长时间运行机身也只是温的。

如果你的路由器怕温度高可以在机身底部垫下散热器，散热器淘宝链接。

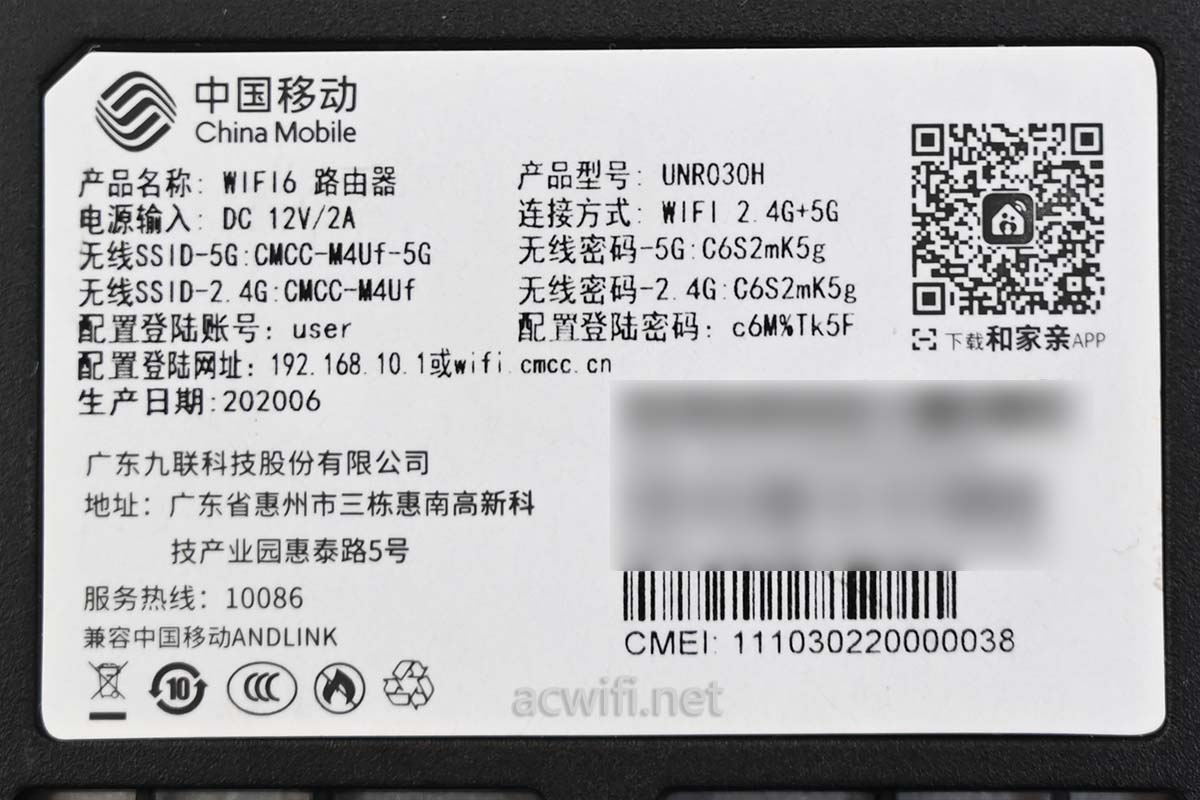

底部标签：

广东九联科技生产，型号：UNR030H。

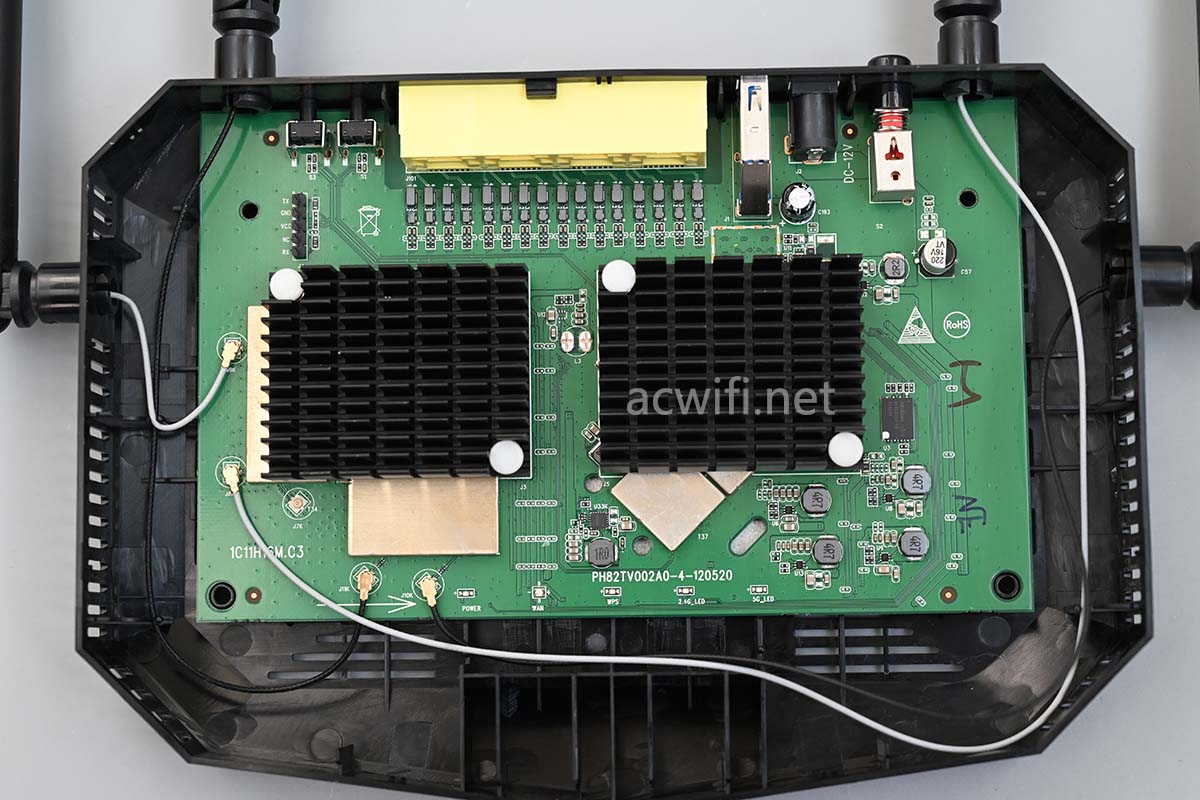

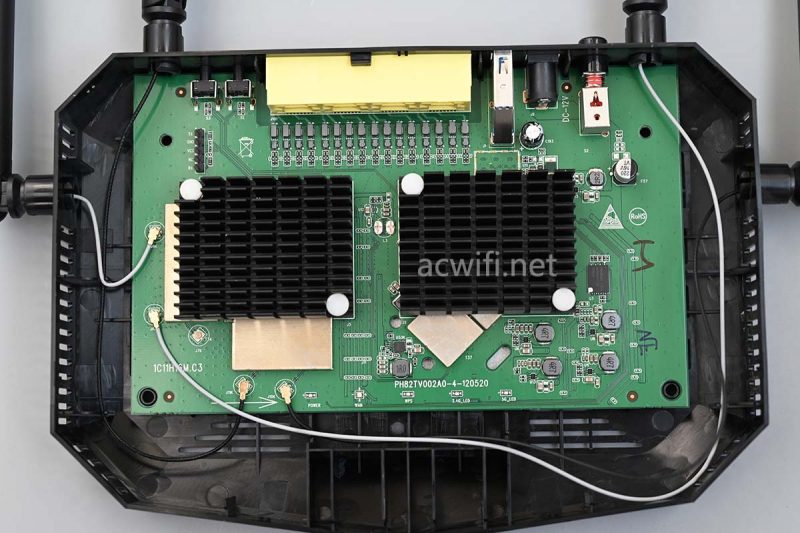

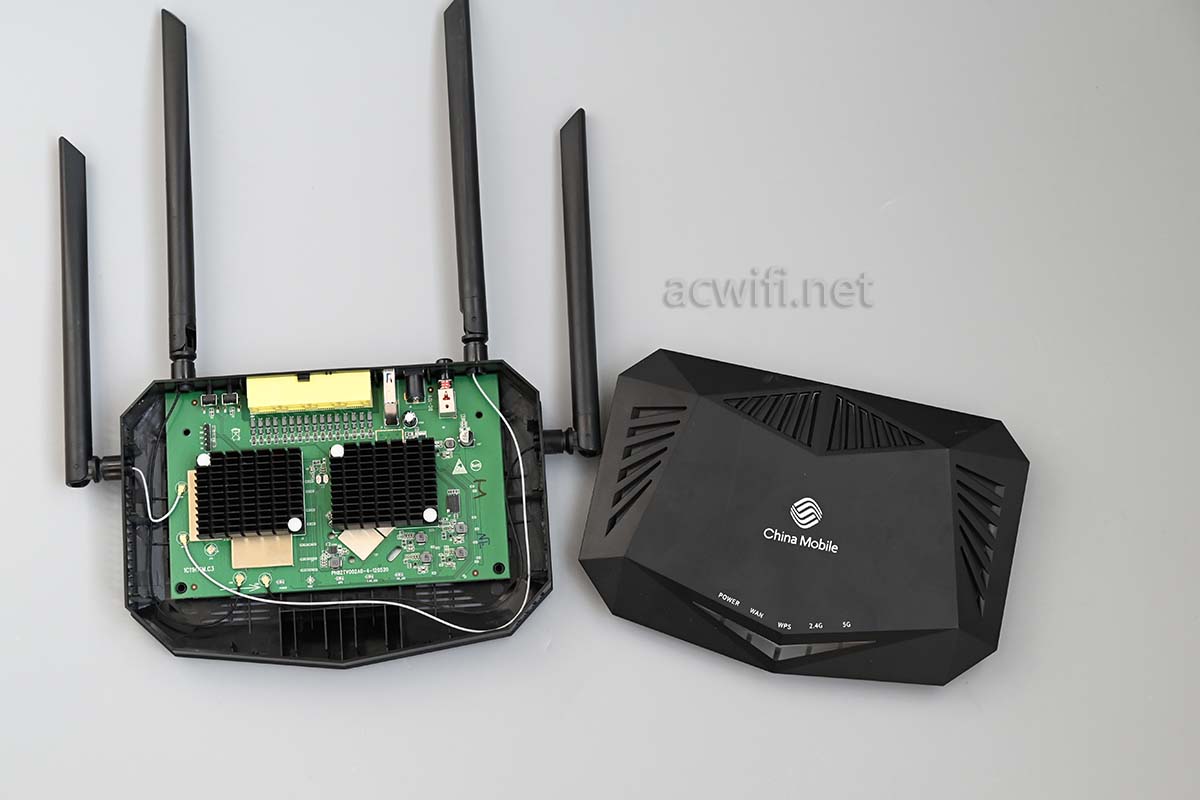

直接拆开外壳了：

有两片黑色的小散热器

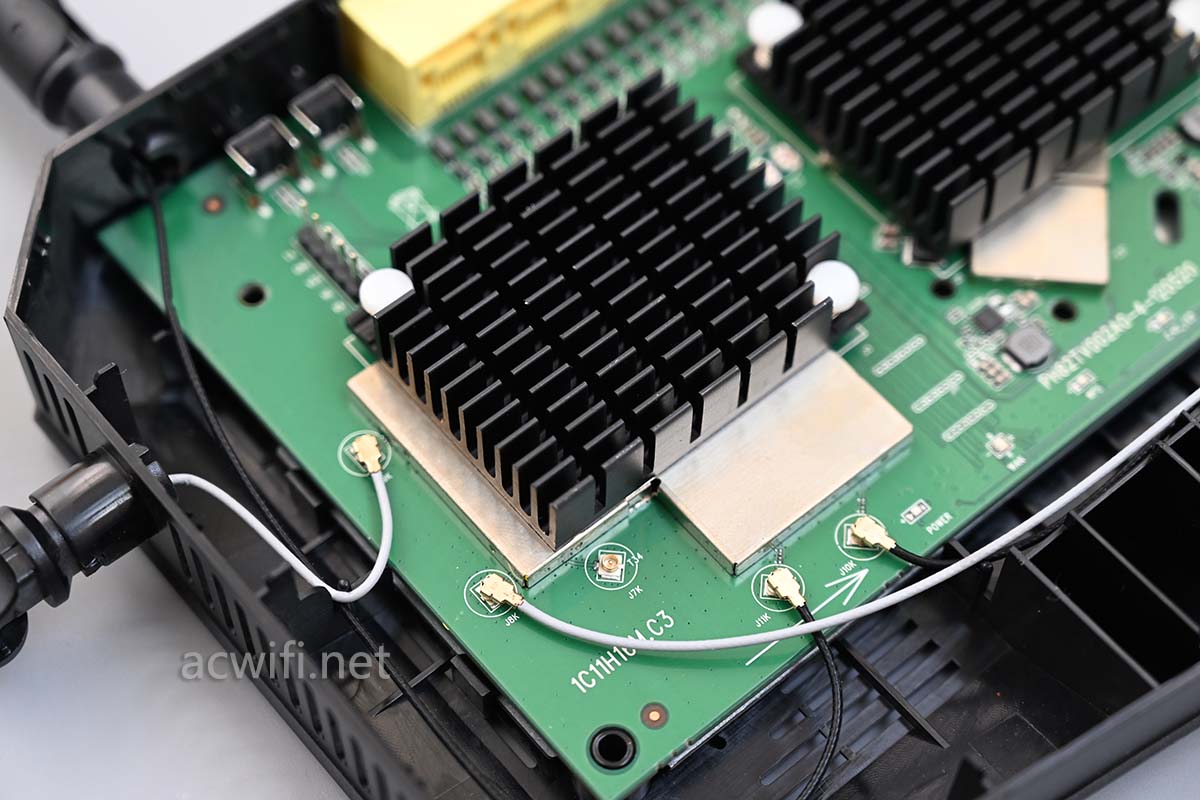

天线接头可以拆，方便我拆，双频天线围着一个屏蔽罩，这样的设计不是MTK就是海思。

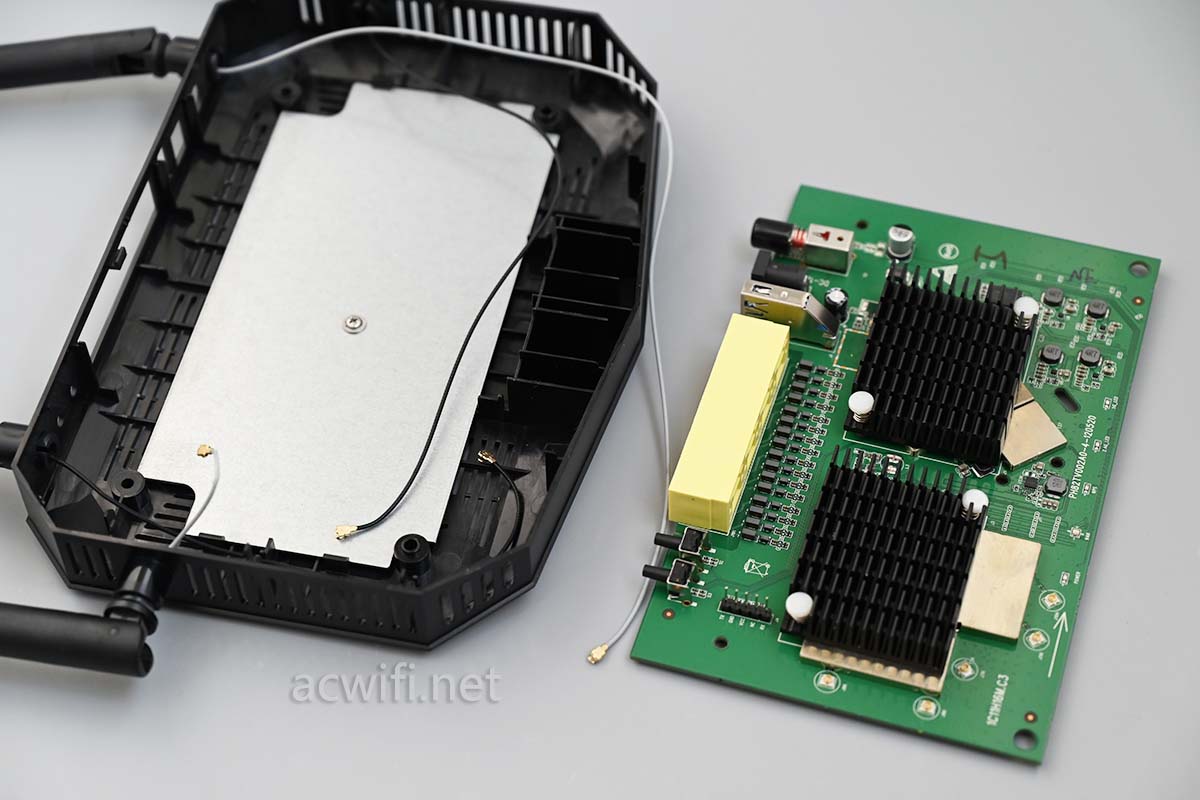

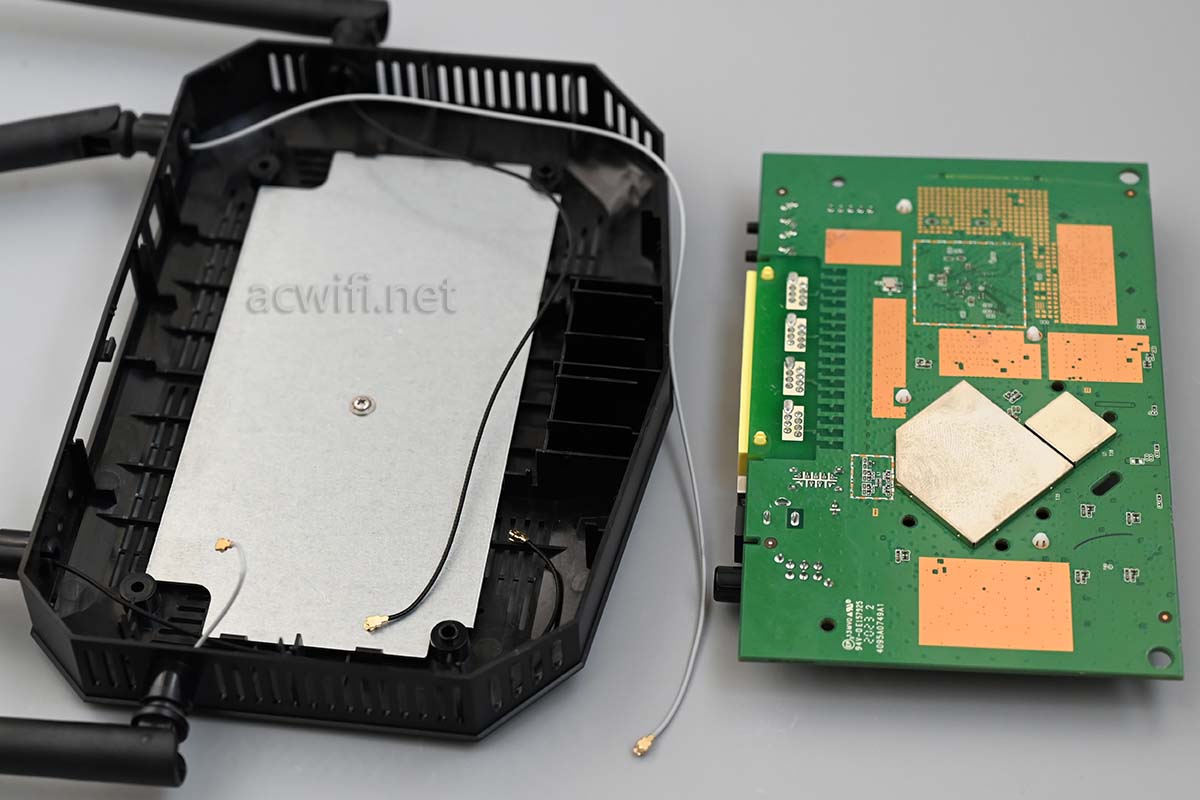

拿走主板，看见底部有一大片散热板：

只是呢，散热板与主板底部并没有硅脂或硅脂垫片：

这种在设计美学上面叫做：硬碰硬。

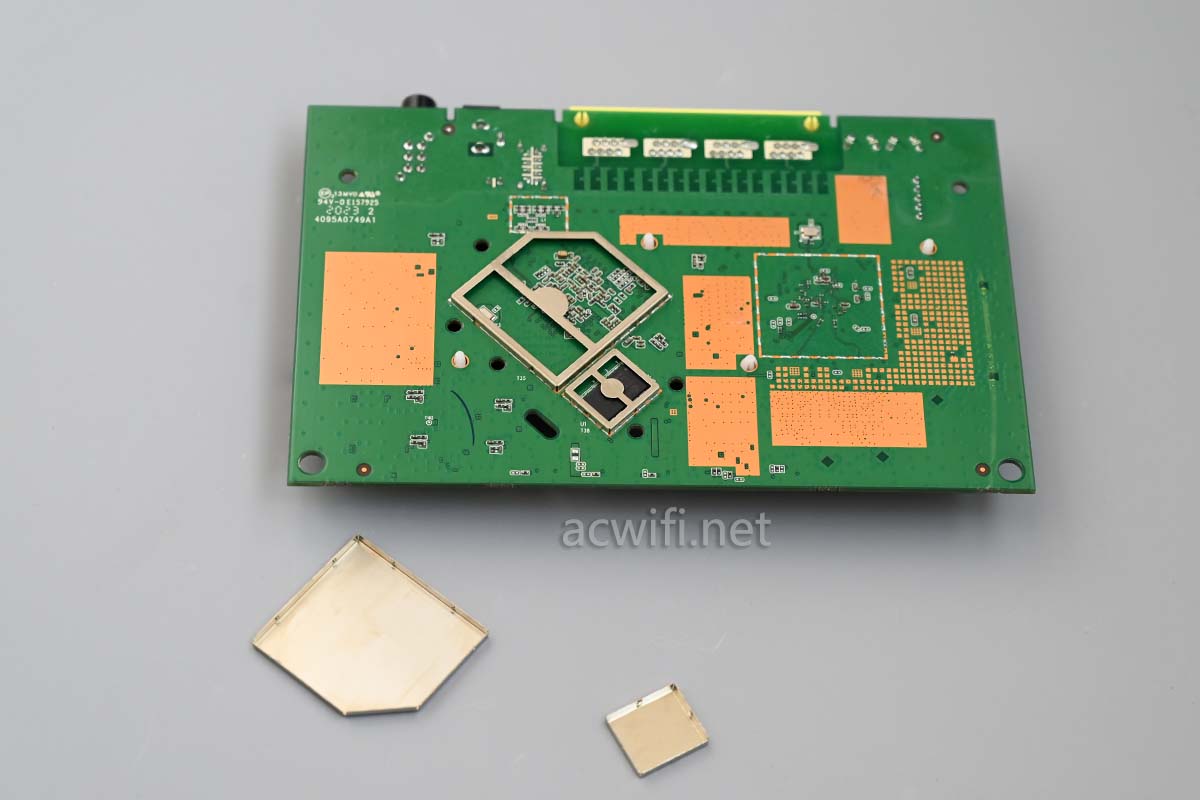

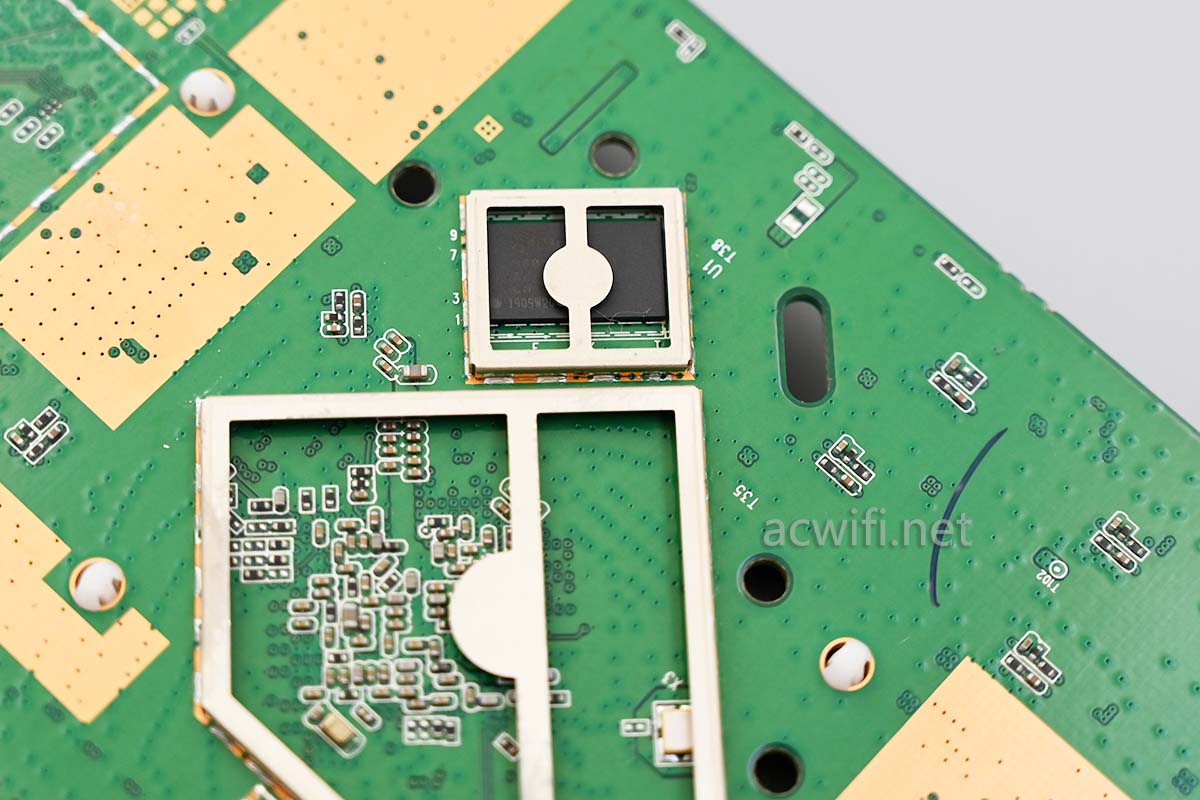

主板底部这里有2个屏蔽罩，很厚，很紧，难撬开：

小的屏蔽罩底下有芯片，看样子不是内存就是闪存。

因为有中间挡片看不清所有丝印文字，所以呢，剪断它吧。

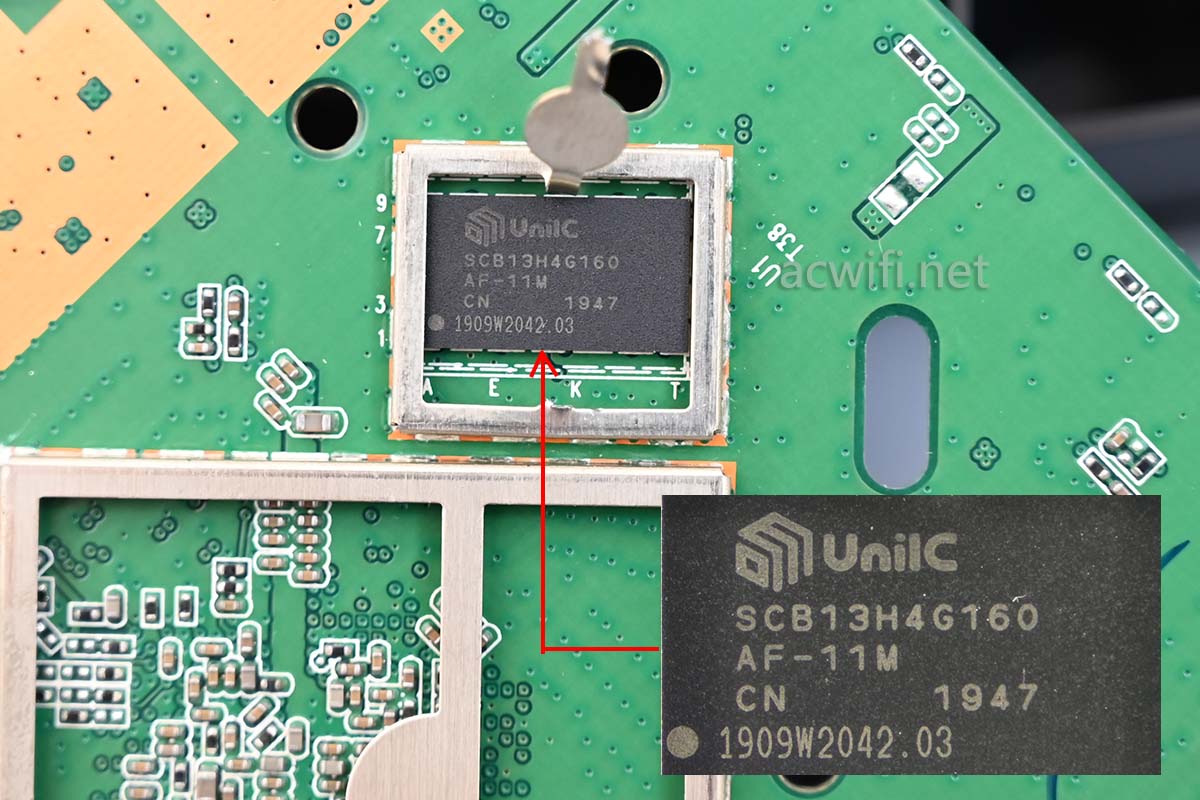

这是一颗紫光的内存芯片，型号是SCB13H4G160AF，容量512MB。

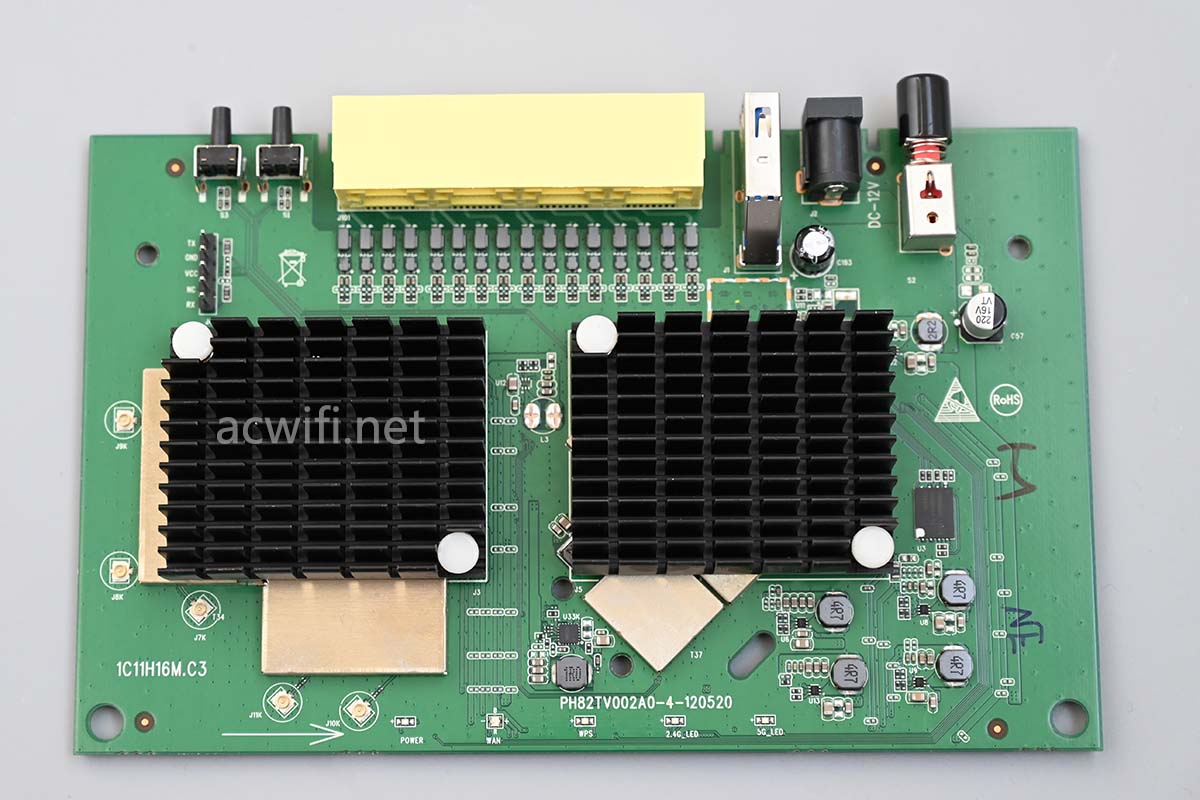

翻过来看主板正面：

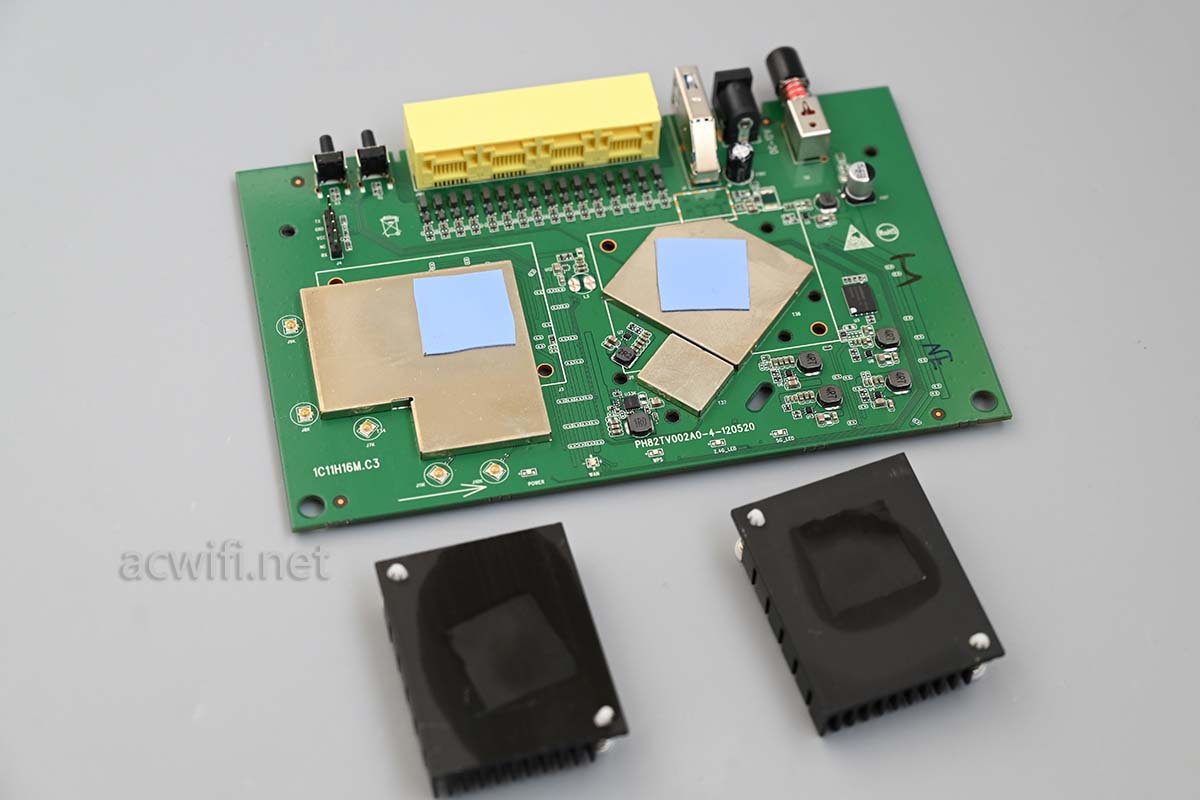

散热器好拆，就是弹簧太给力了，有一颗脱手了，以时速67KM/小时的速度飞向我后方，后来花了10多分钟才把它找回来。

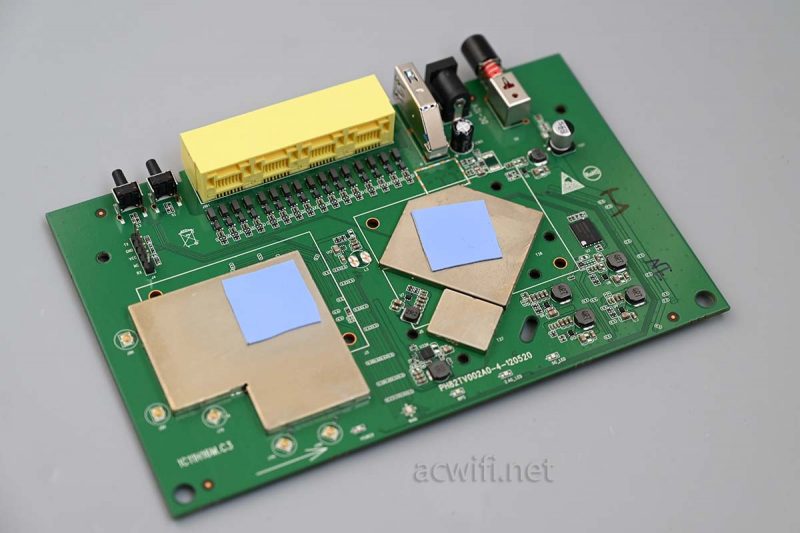

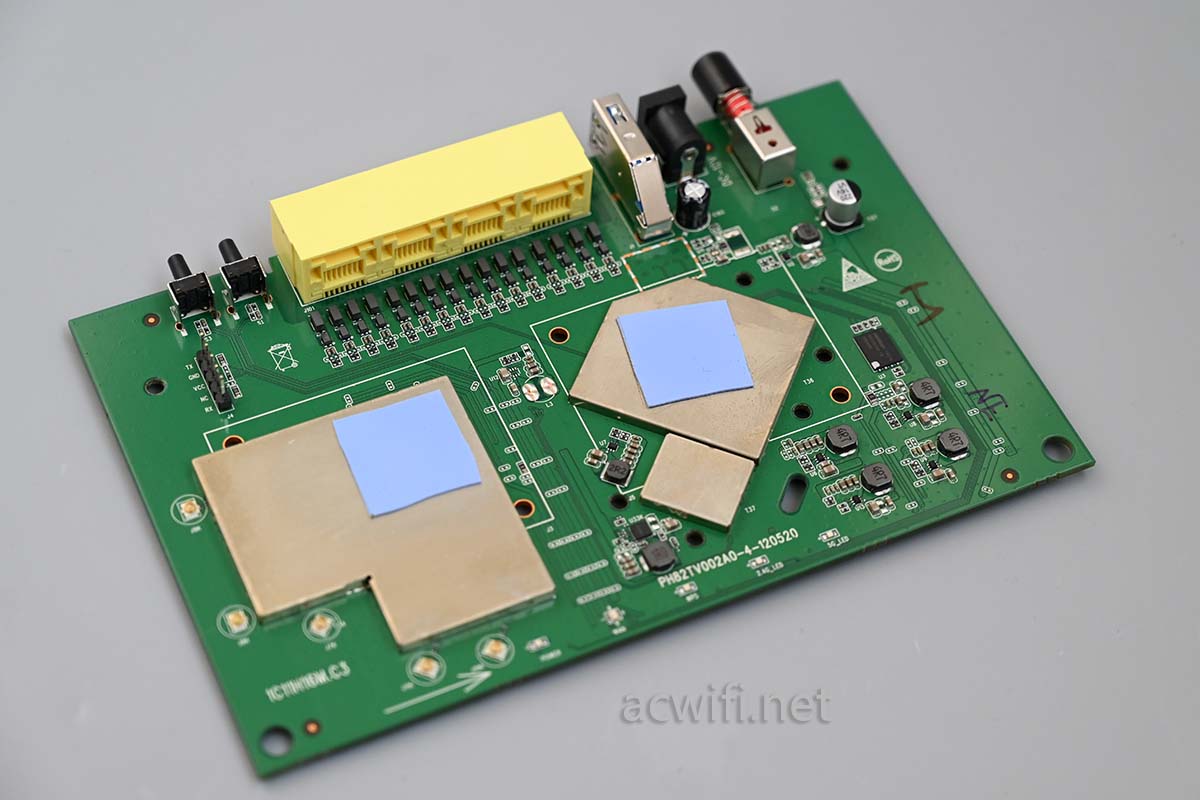

屏蔽罩之间用了蓝色的导热硅脂垫片进行导热。

这主板挺厚的：

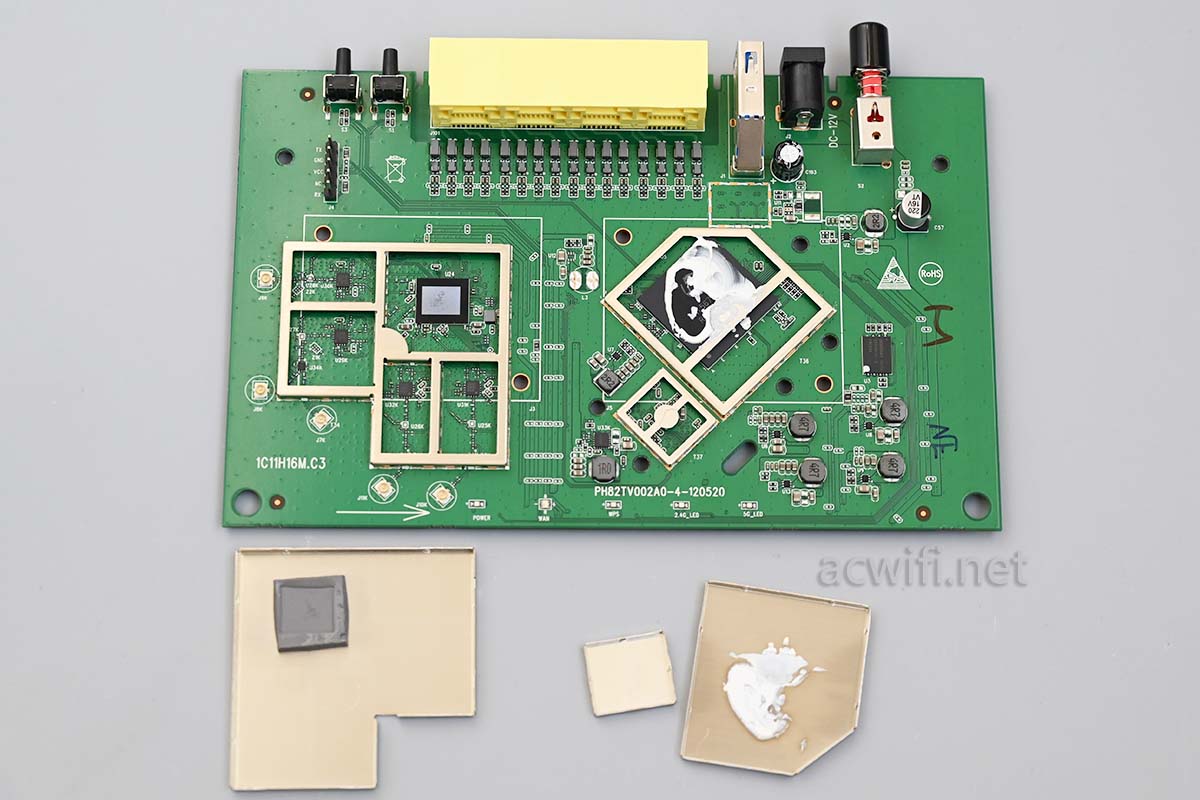

屏蔽罩撬开，但CPU的那个屏蔽罩非常难撬开。我们要相信那句话：办法总是比困难多。而我只需要用一个办法：大力出奇迹！

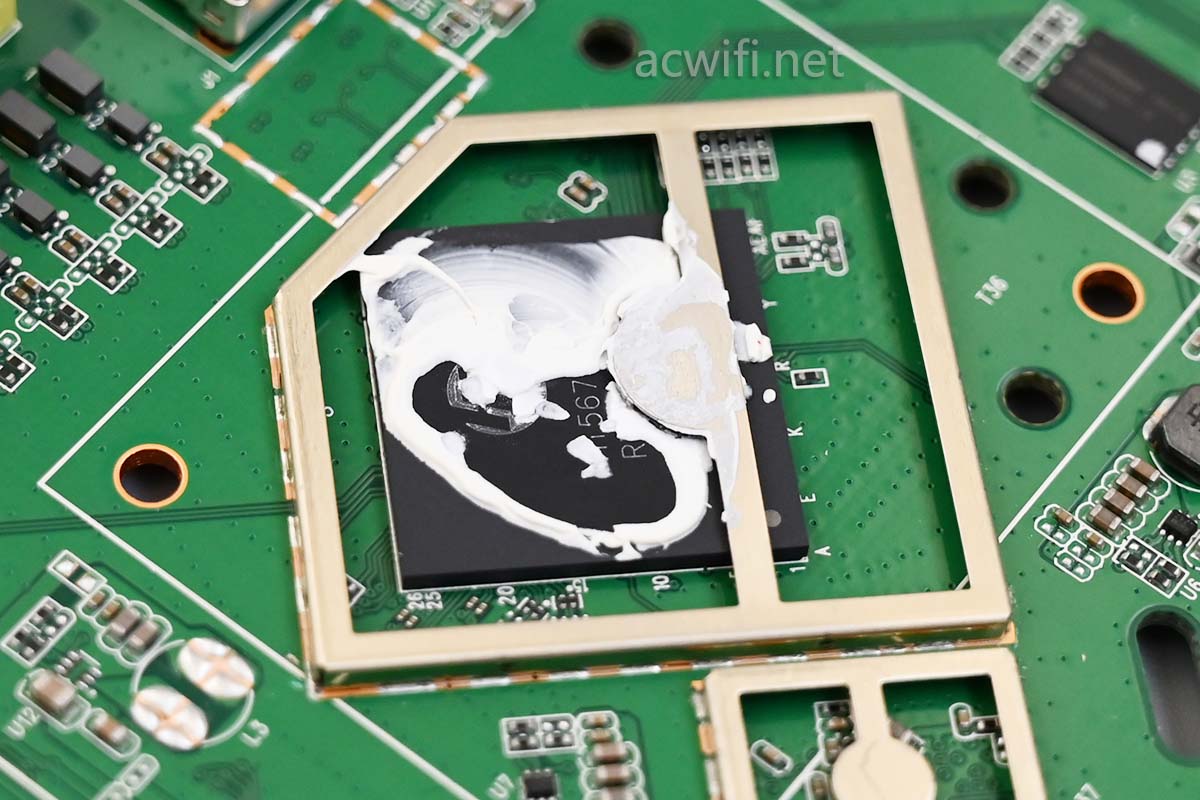

居然用上带胶的硅脂：

刮干净，显出丝印字迹。

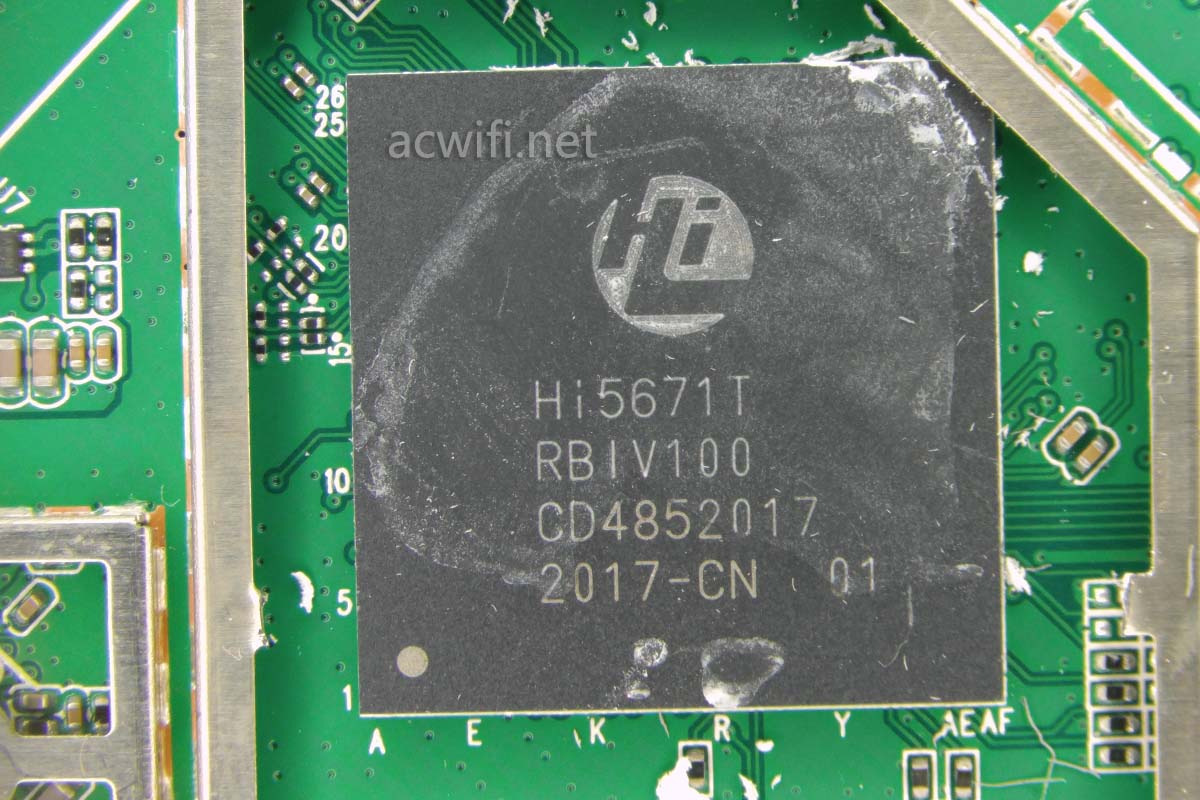

九联UNR030H的CPU型号是海思Hi5671T，双核1.2GHz，集成NPU，集成4口千兆交换芯片。比Hi5671Y强（双核1Ghz，不带NPU）。

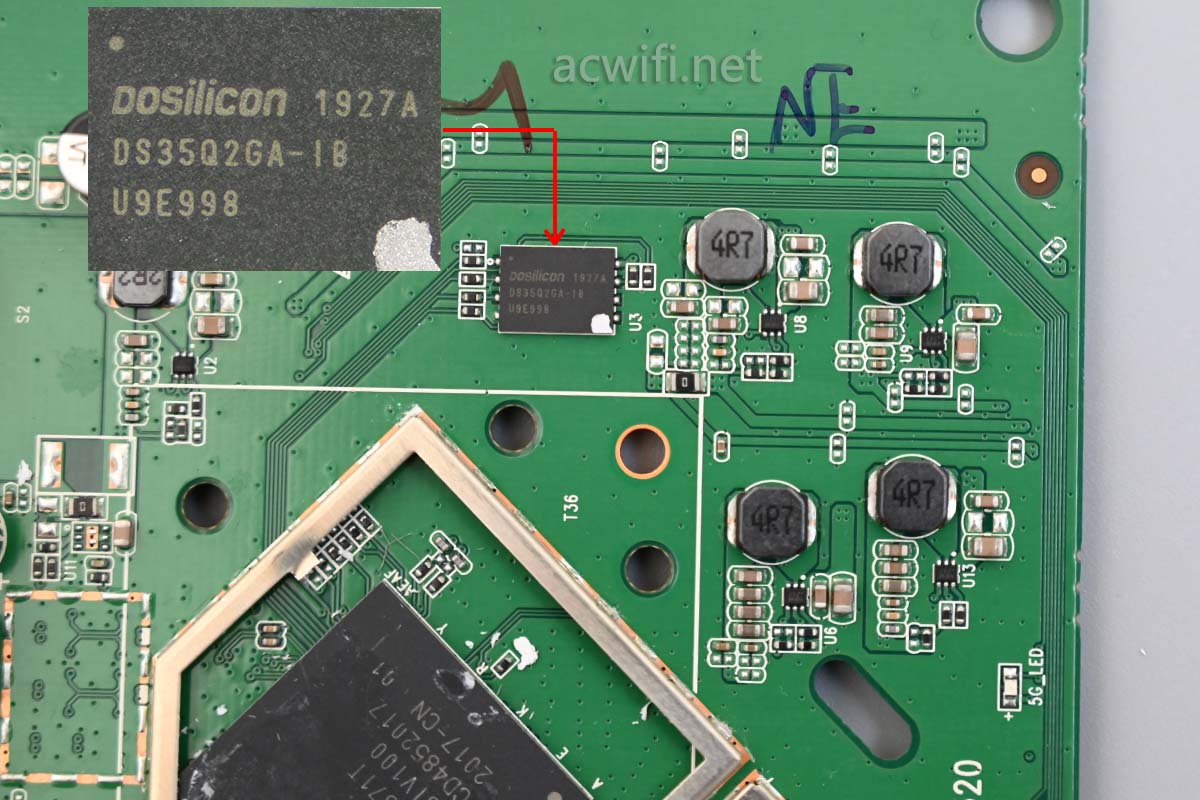

闪存型号是DS35Q2GA-IB，35代表SPI NAND，Q代表3.3V电压，2G代表容量2Gb，即256MB。

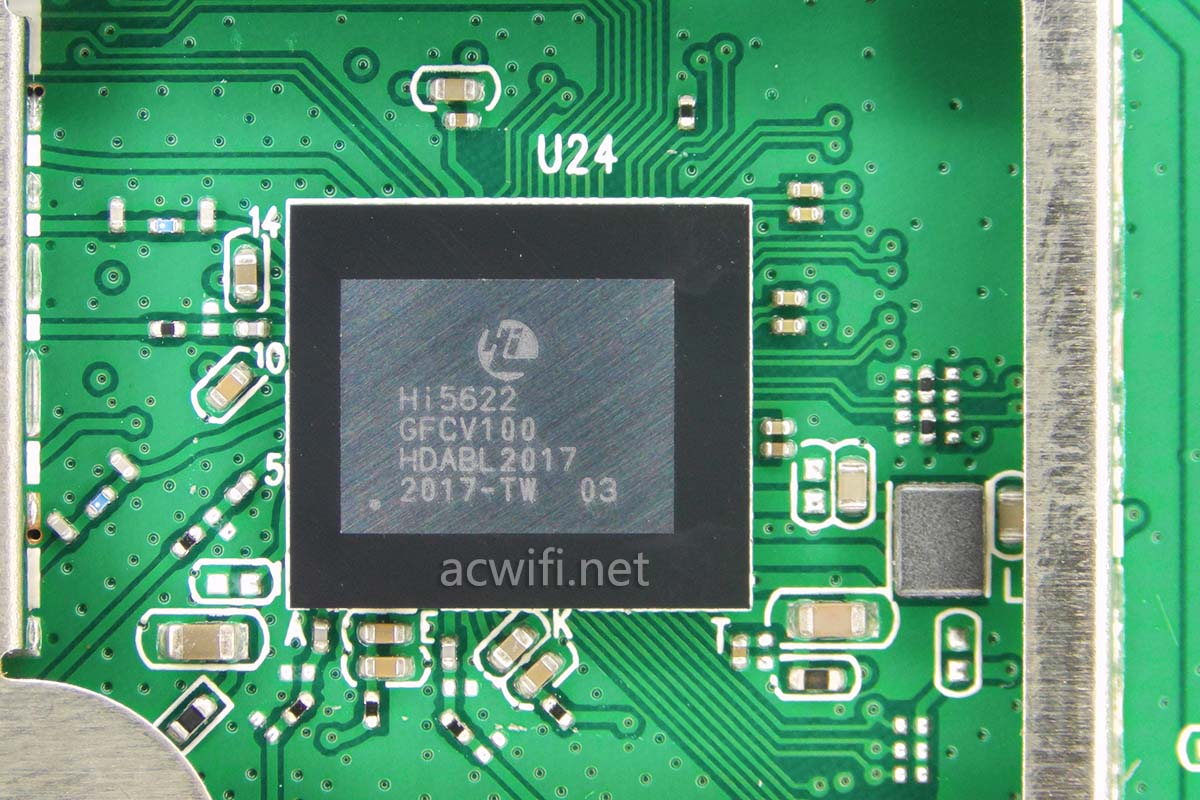

无线芯片是海思的Hi5622，等于Hi1152。

集成了2.4G和5G无线，支持2x2mimo的Wi-Fi 6，2.4G速率574Mbps，5G在160MHz频宽下最高速率2402Mbps，所以这是一款AX3000的无线产品。

双频均外置了独立FEM芯片。

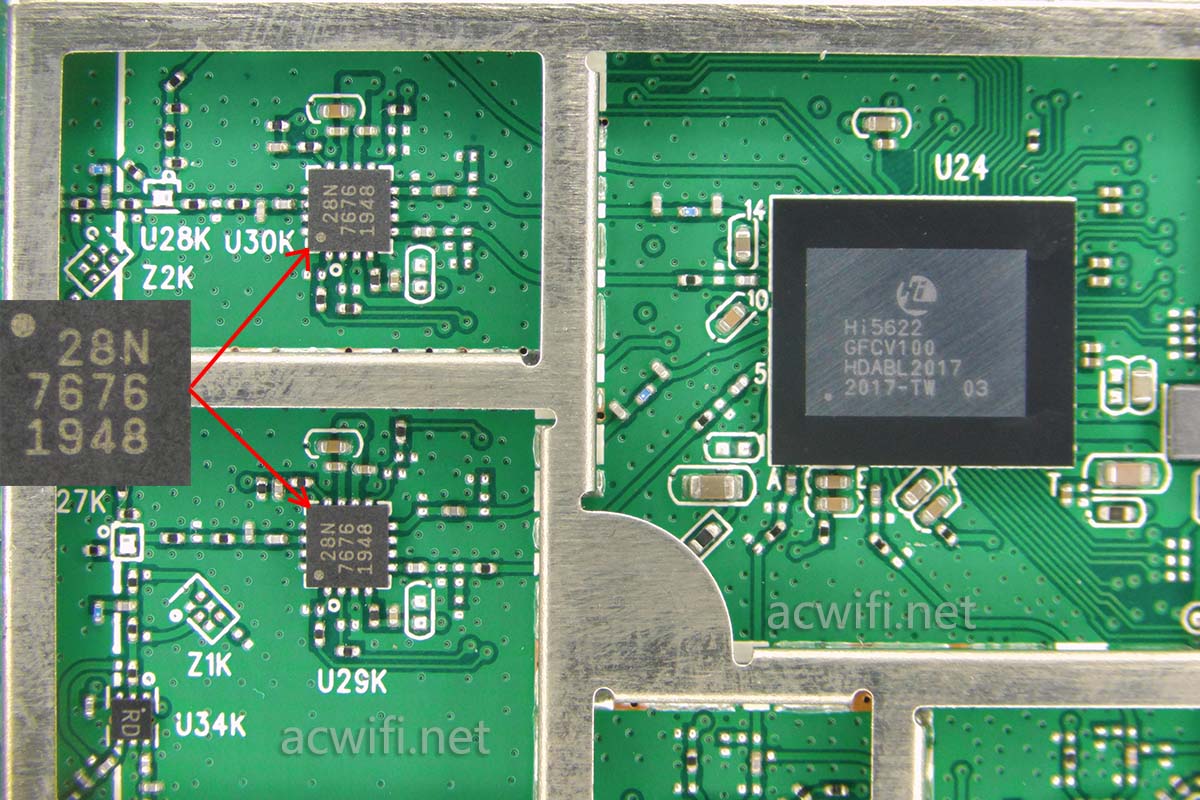

5G FEM芯片型号是RTC7676

RTC7676的功率输出参数如下：

+ 17 dBm @ –43 dB DEVM, VHT160, MCS11
+ 18 dBm @ –40 dB DEVM, VHT160, MCS11
+ 20 dBm @ –35 dB DEVM, VHT160, MCS9

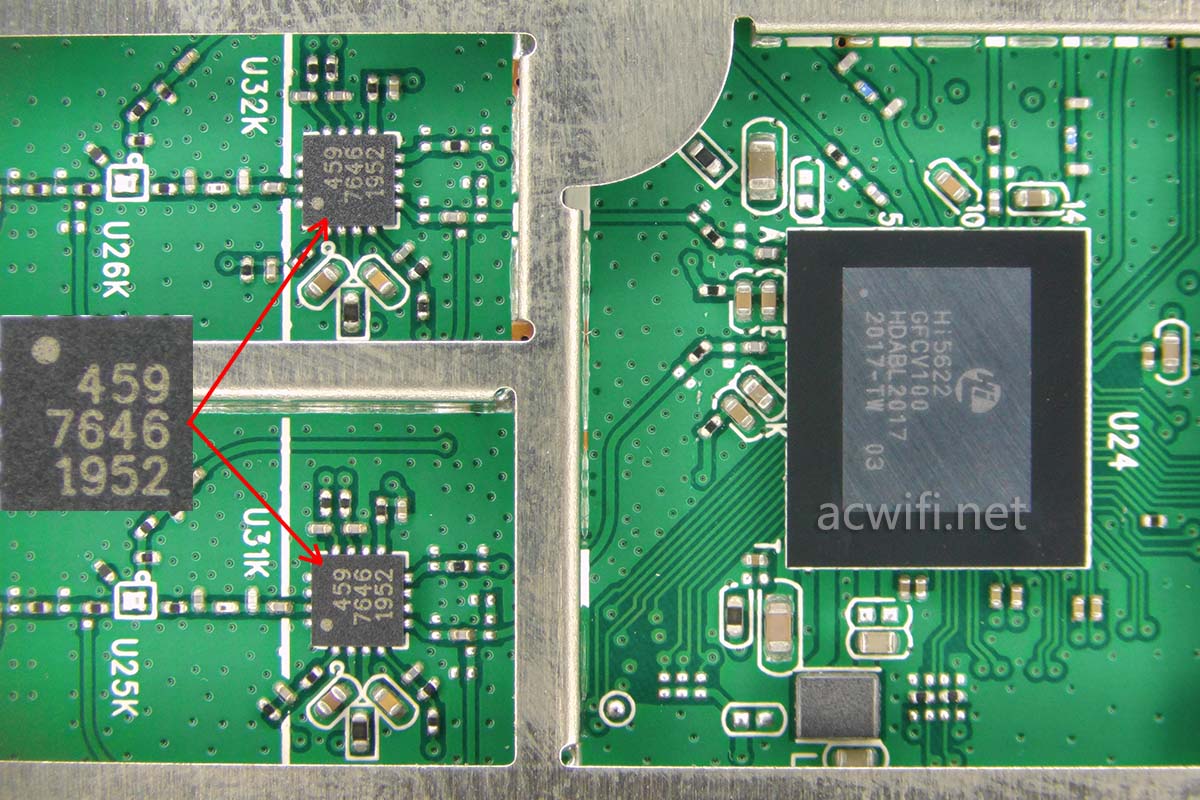

2.4G FEM型号是RTC7646。

RTC7646的功率输出参数如下：

+ 20.5 dBm @ –40 dB DEVM, VHT40, MCS11
+ 23 dBm @ –35 dB DEVM, VHT40, MCS9

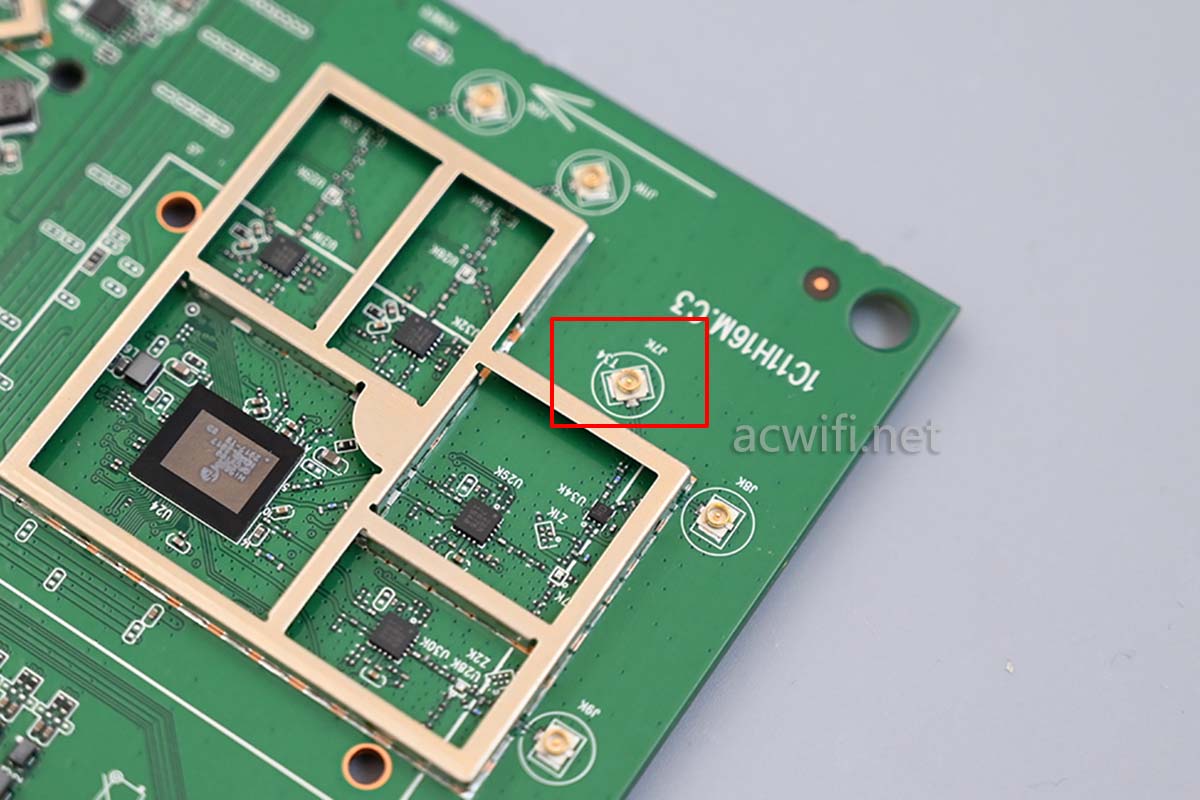

下图红框里的是雷达扫描用的吧，没有接天线的。

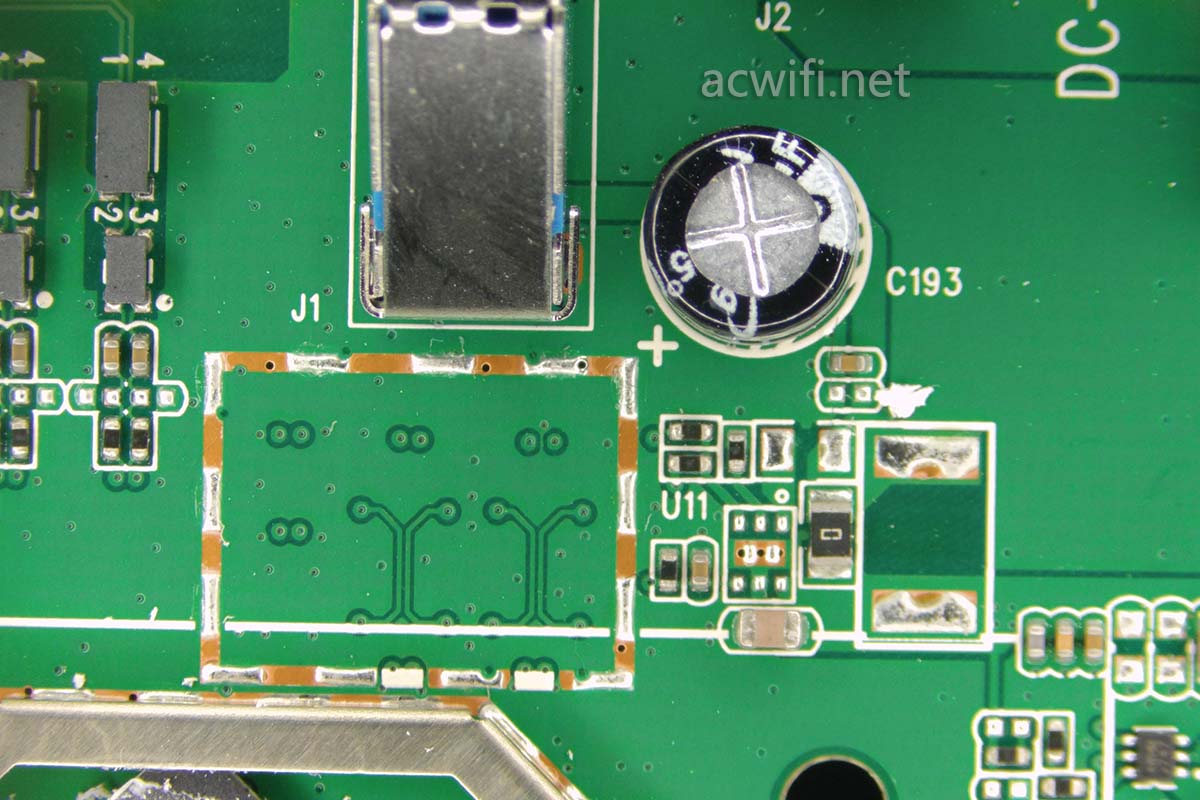

USB3.0接口旁边的电路：

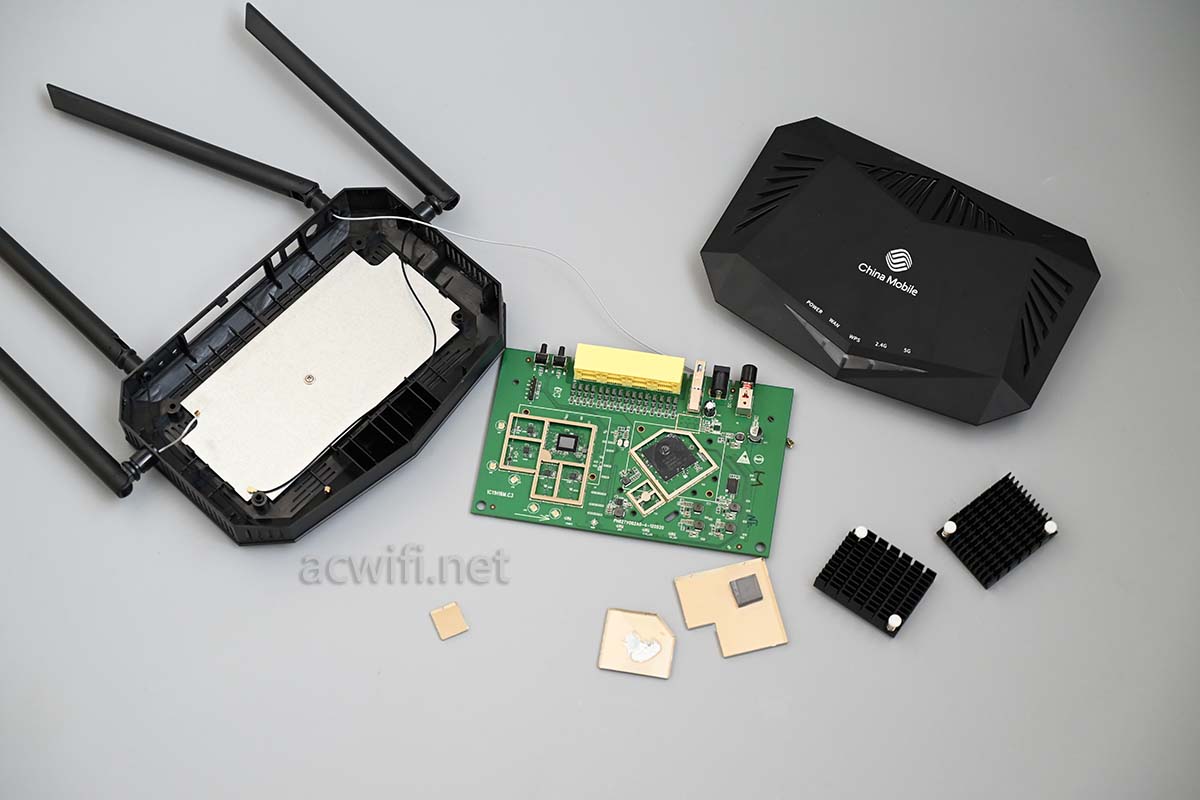

拆完啦：

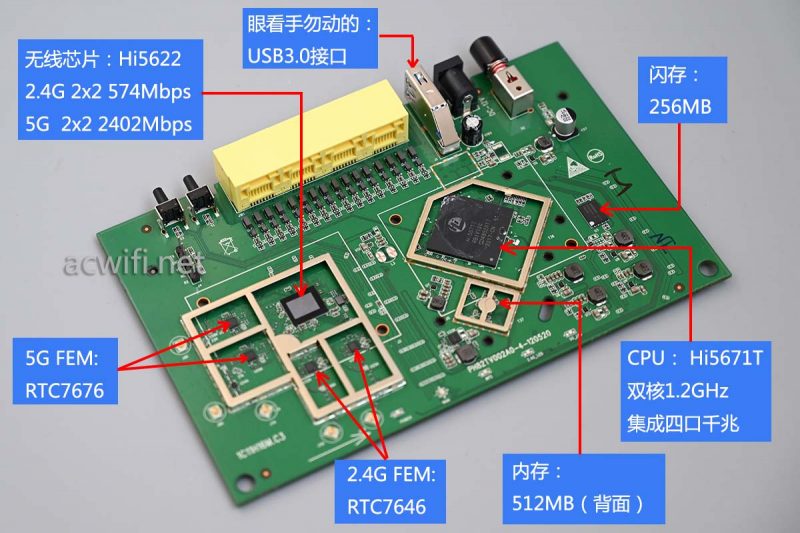

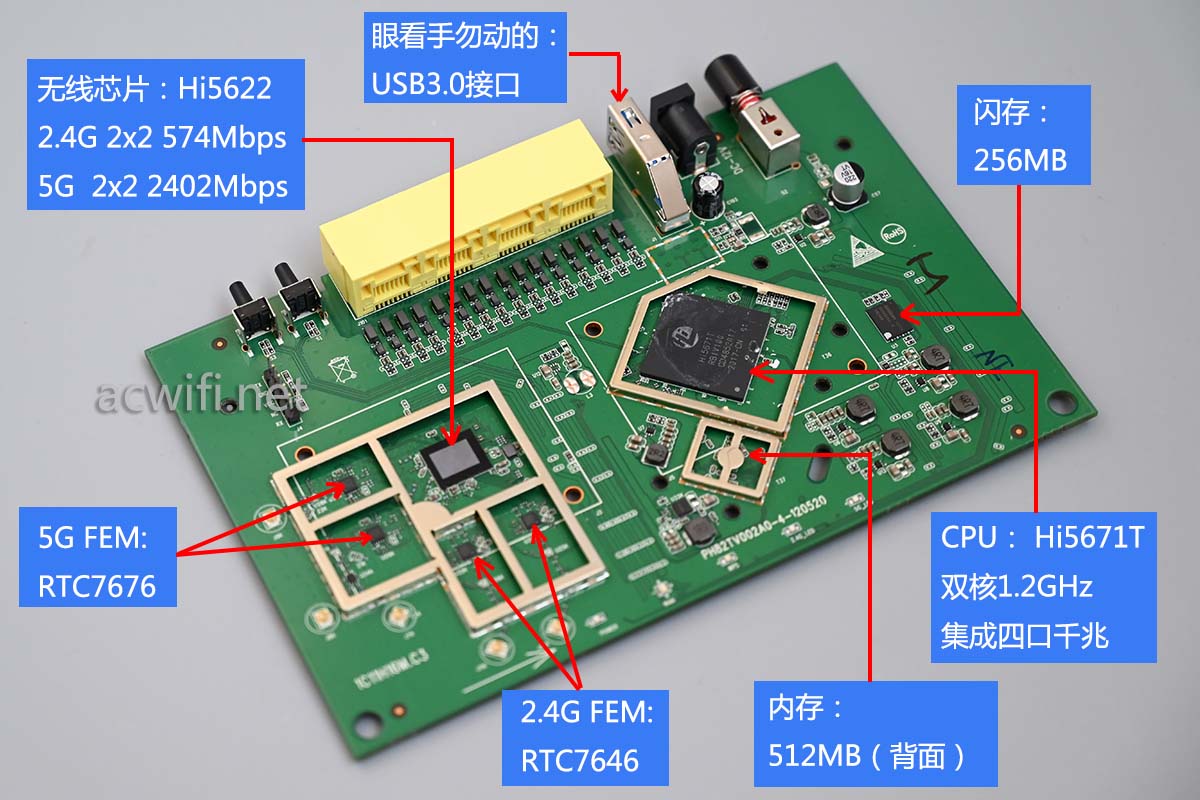

汇总一下芯片型号：

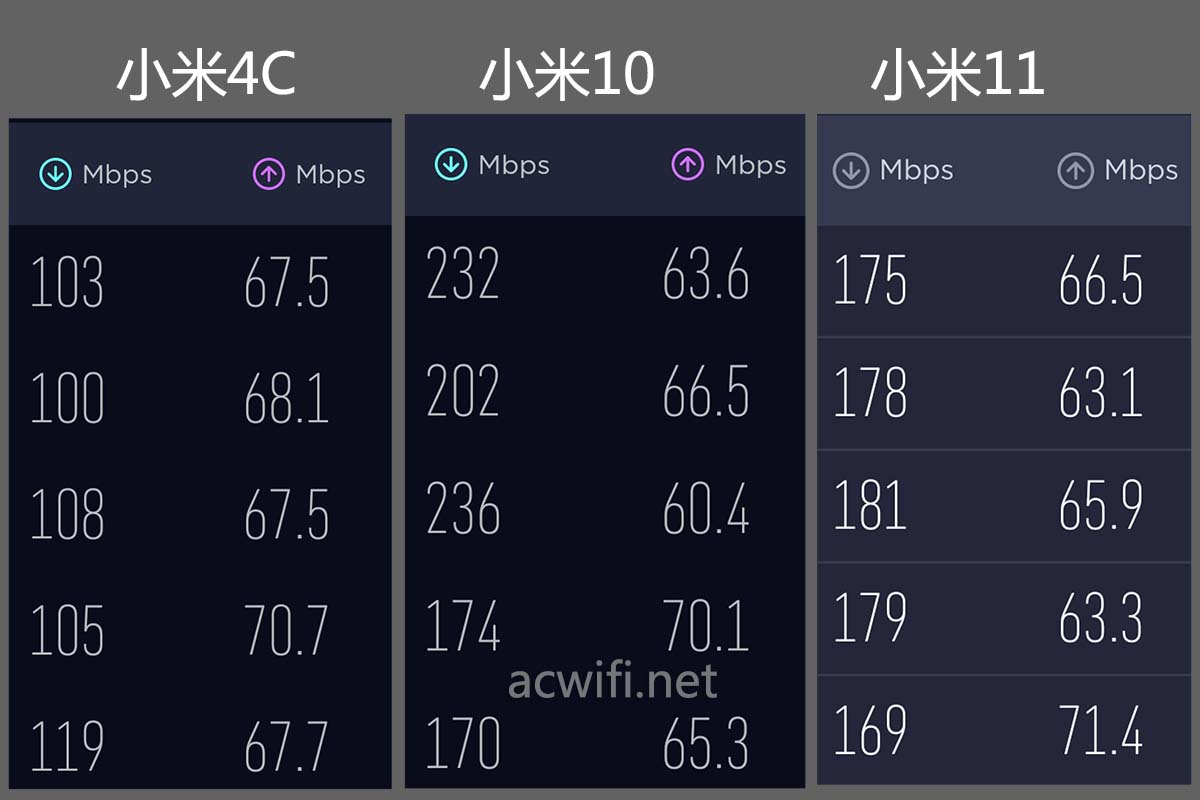

最后在楼下D点测速看看：（电信500兆，只测5G，44信道，开160MHz频宽）

一般。

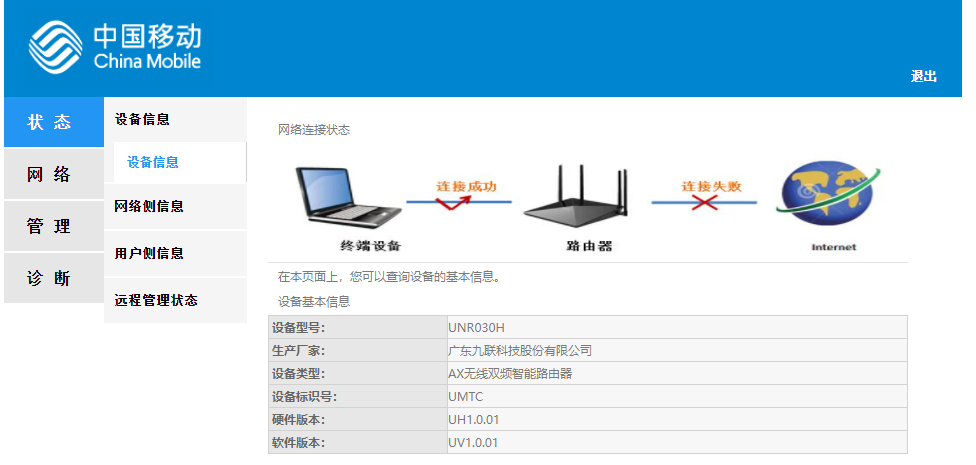

还有，系统真的简陋：

免费提速千兆，你们升了没？ 没的话等下个月吧，可能更多优惠。又送猫又送路由的。

要感谢中国移动给力的千兆套餐，逼得中国电信也跟上千兆的步伐。

我下个月升千兆，我没换套餐（低消219元，承诺2年），给我免费换光猫还送个路由器，现在不清楚什么设备。下个月上门安装才知道！

不要端口限我速，不要端口限我速，不要端口限我速。
