中兴AX5400拆机

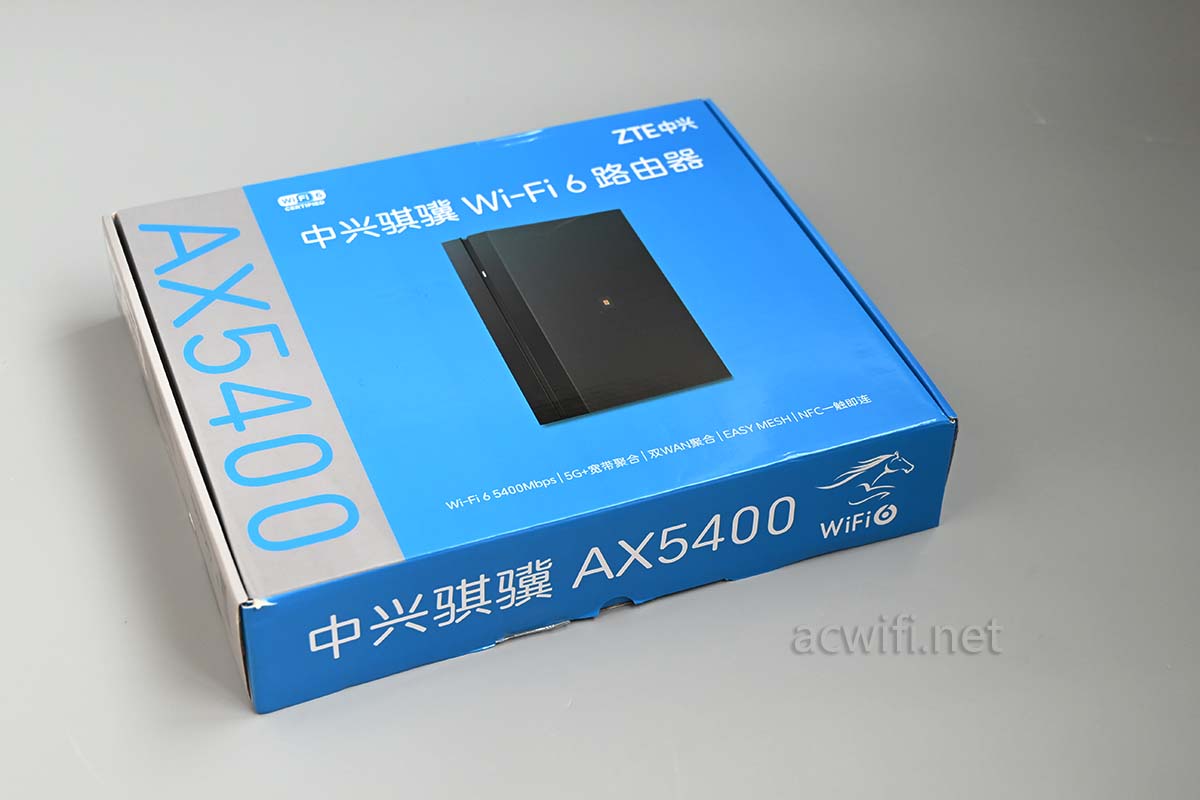

中兴AX5400的外包装：

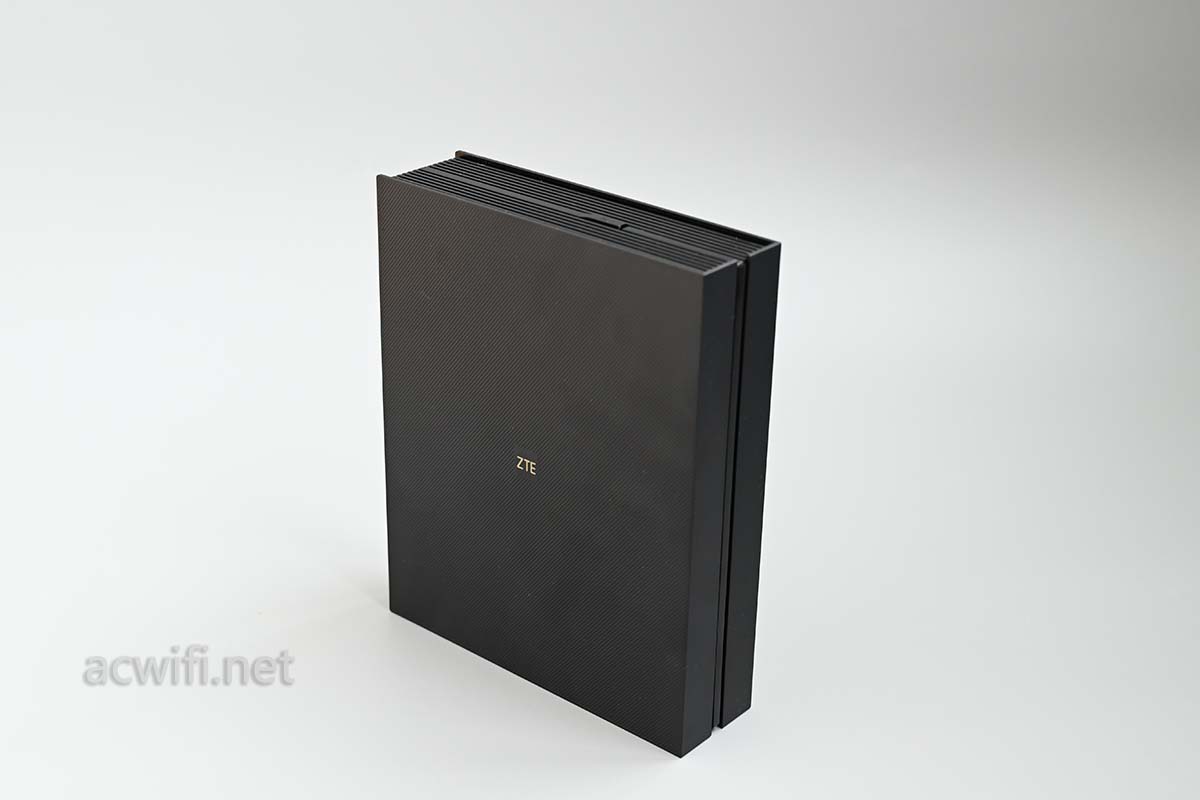

取出机身，它就像一本书的大小，内置天线，有好多人喜欢这款中兴的外观。经常有人我叫拆这款看看！

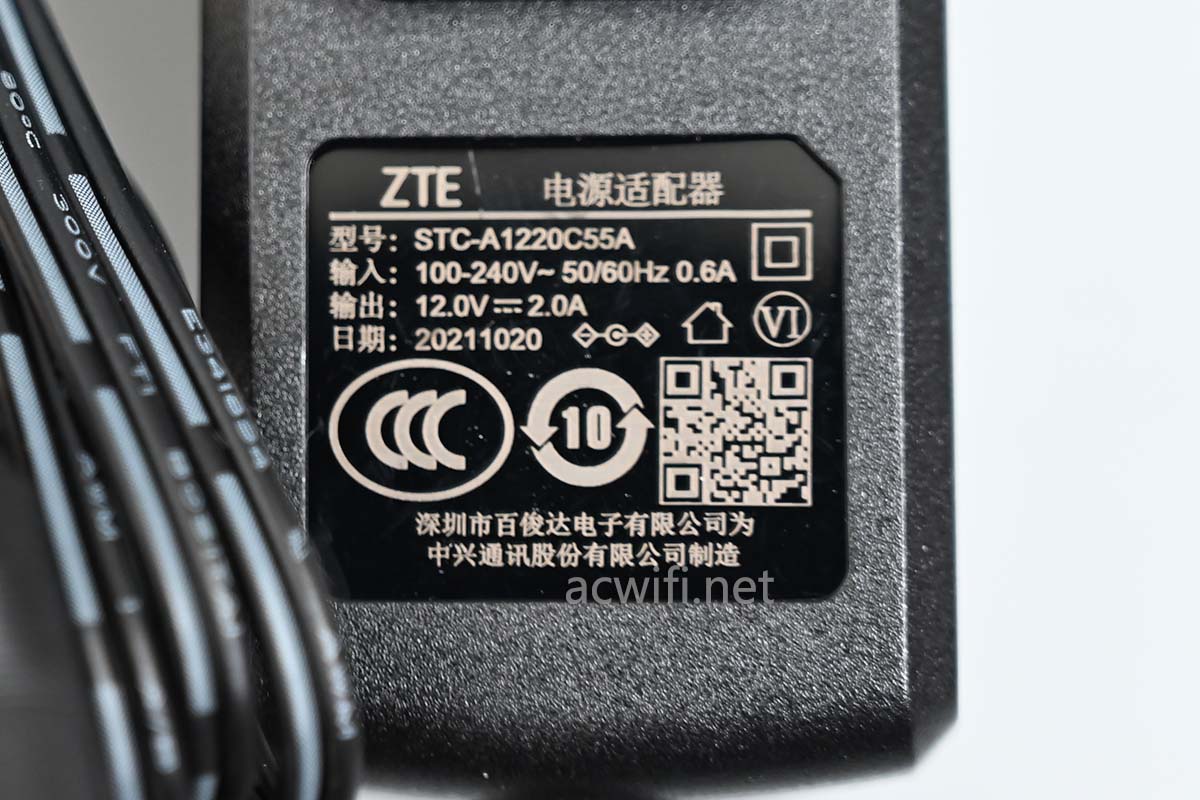

电源输出规格是12V/2A，实测连接网络后的待机功率是7.7W。

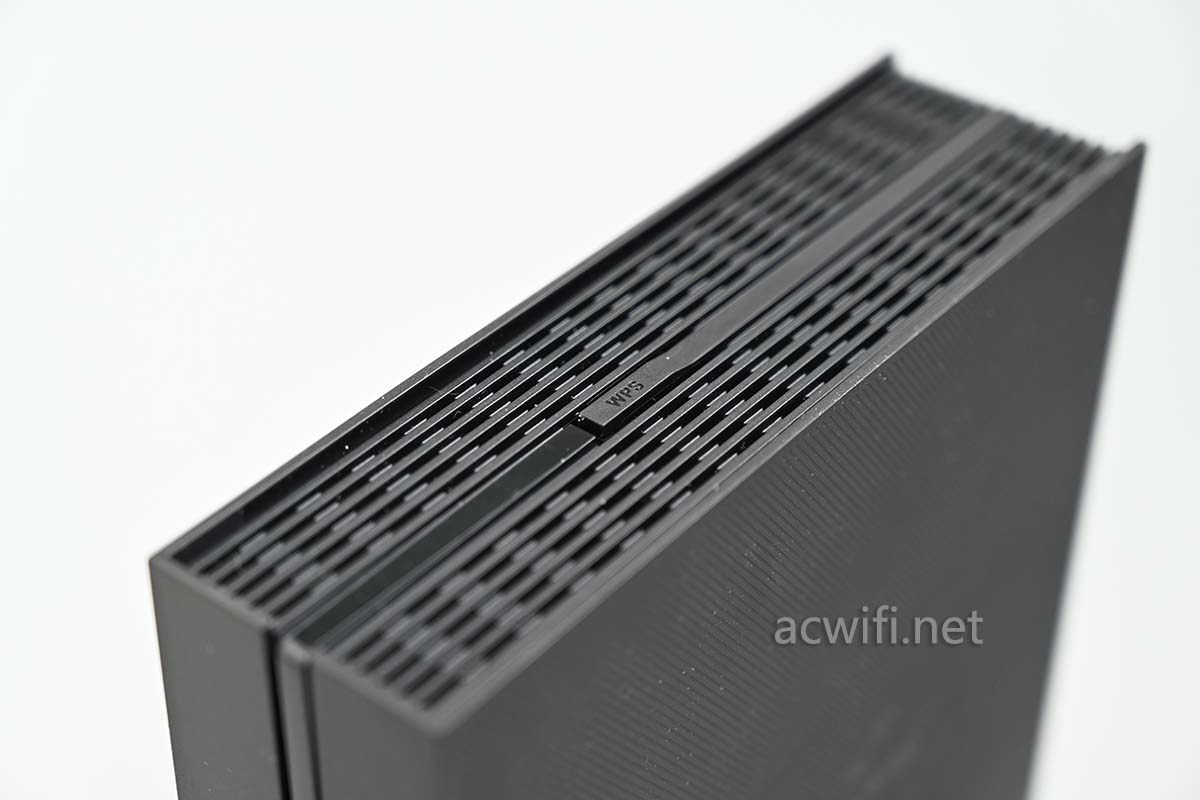

机身顶部有散热孔：

立式的散热效率都比较高，不用担心发热问题。为啥AC86U是立式也这么热？  一来是博通二来是主板和外壳做得太紧凑。

机身底部也有散热孔，必须要有，不然怎么形成对流呢。

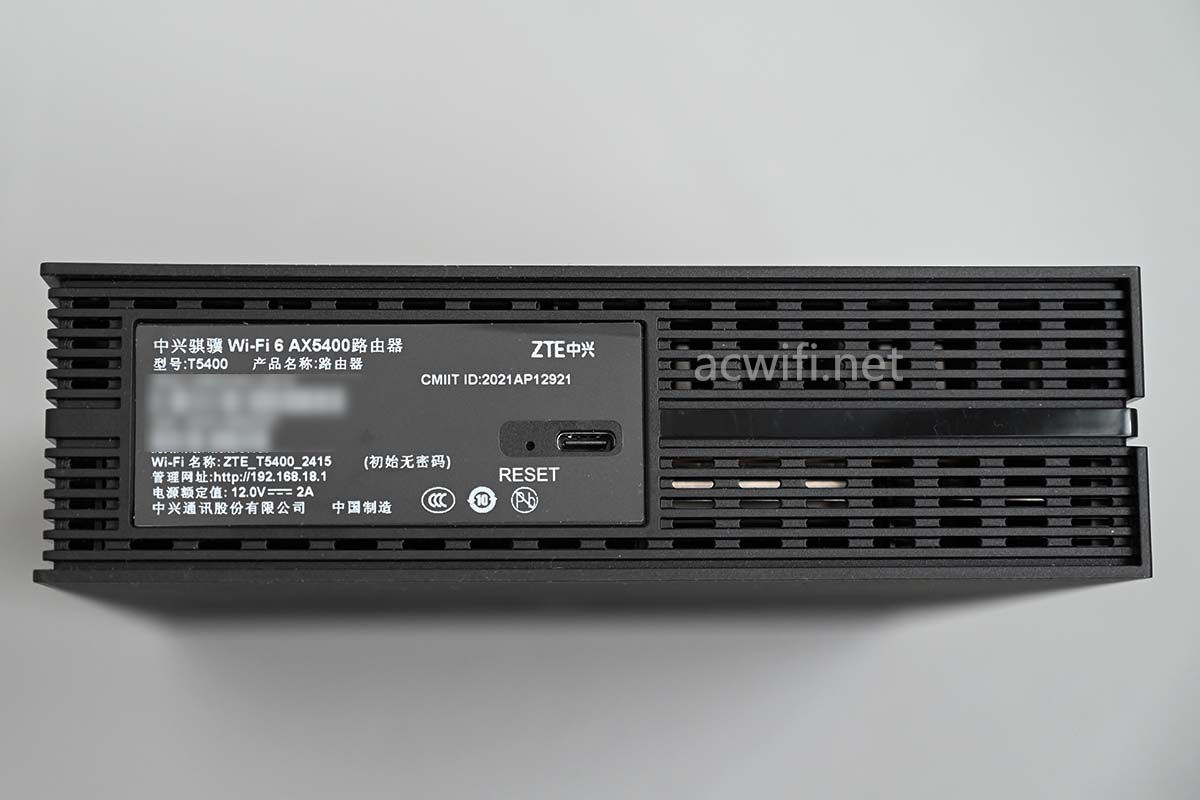

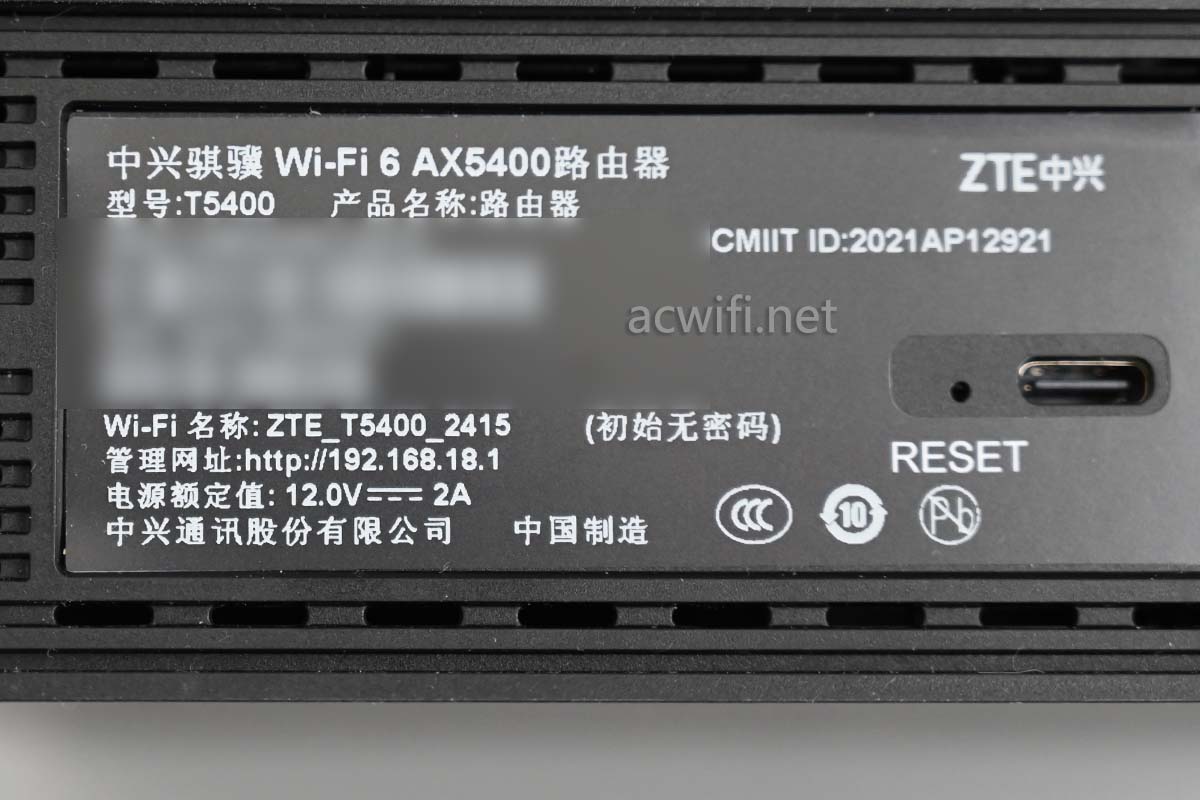

中兴骐骥Wi-Fi 6 AX5400路由器，型号：T5400。

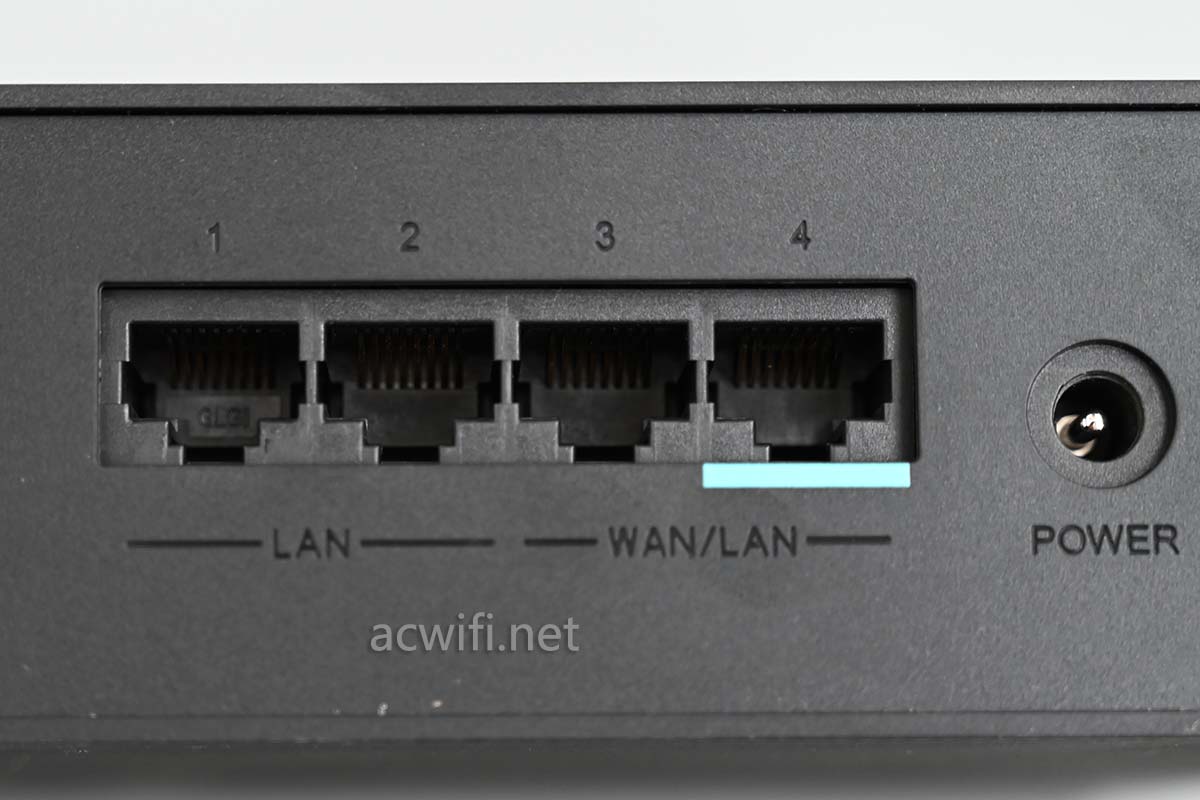

四个全千兆网口，WAN口做了颜色标记：

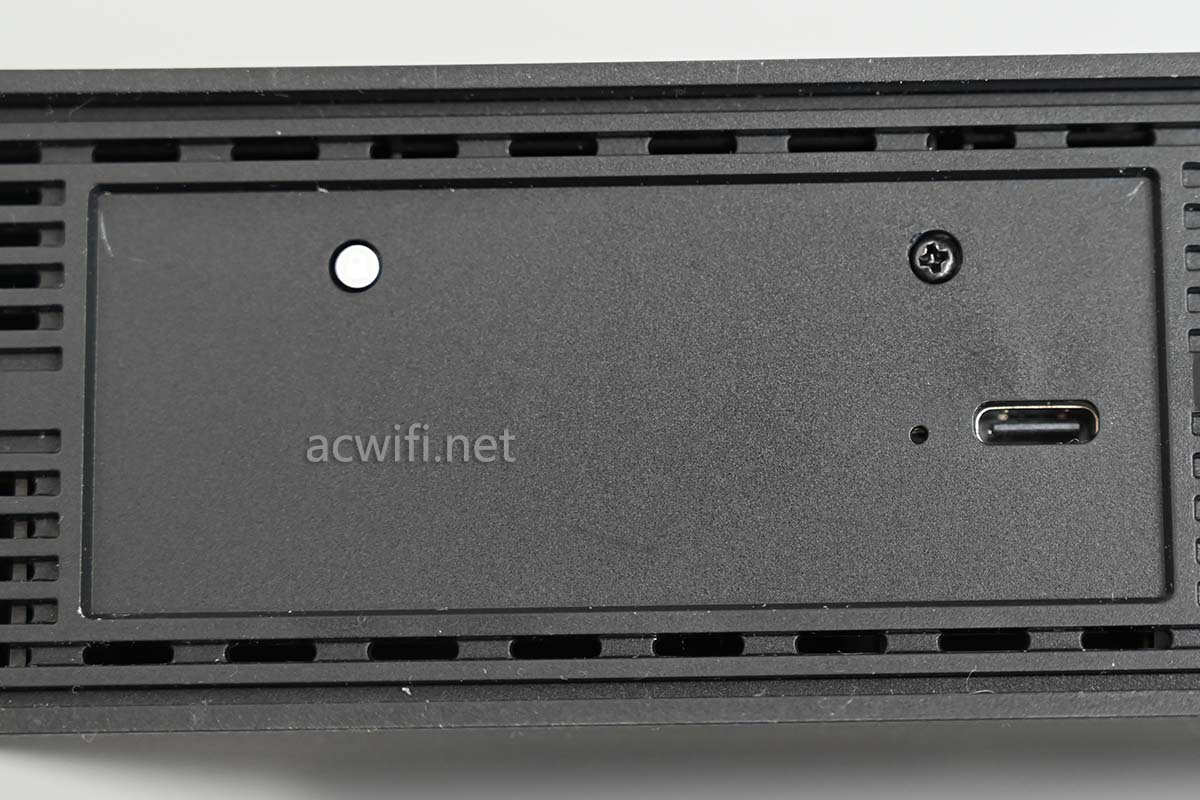

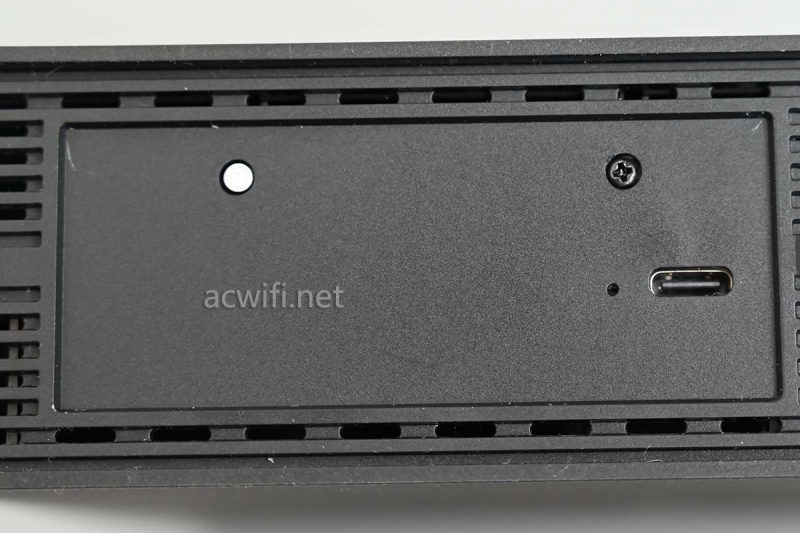

两颗螺丝在标签之下，有一颗螺线有胶，做不到无损拆机。

底部看见有一个Type-C口，从设计的位置来看就不是给用户插U盘用的。估计是提供备份呀刷机用调试用。猜的。

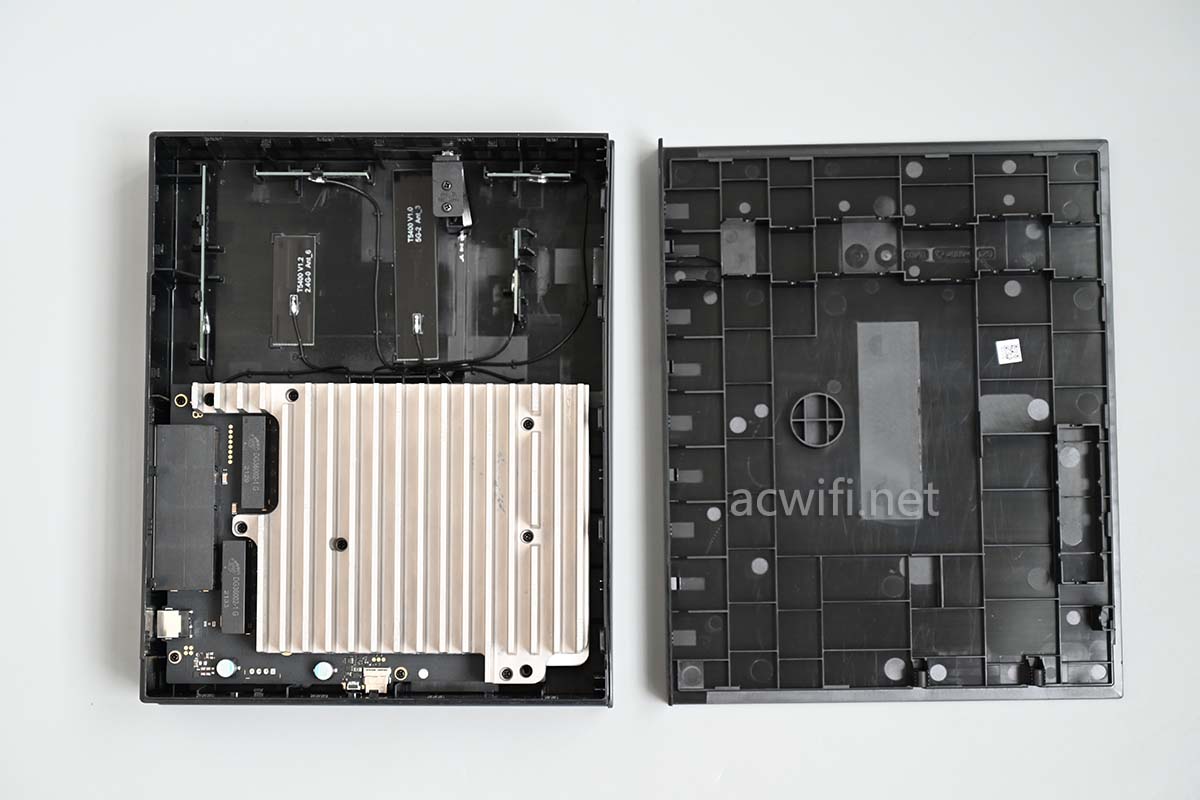

拆开外壳，映入眼帘的是那块散热器：

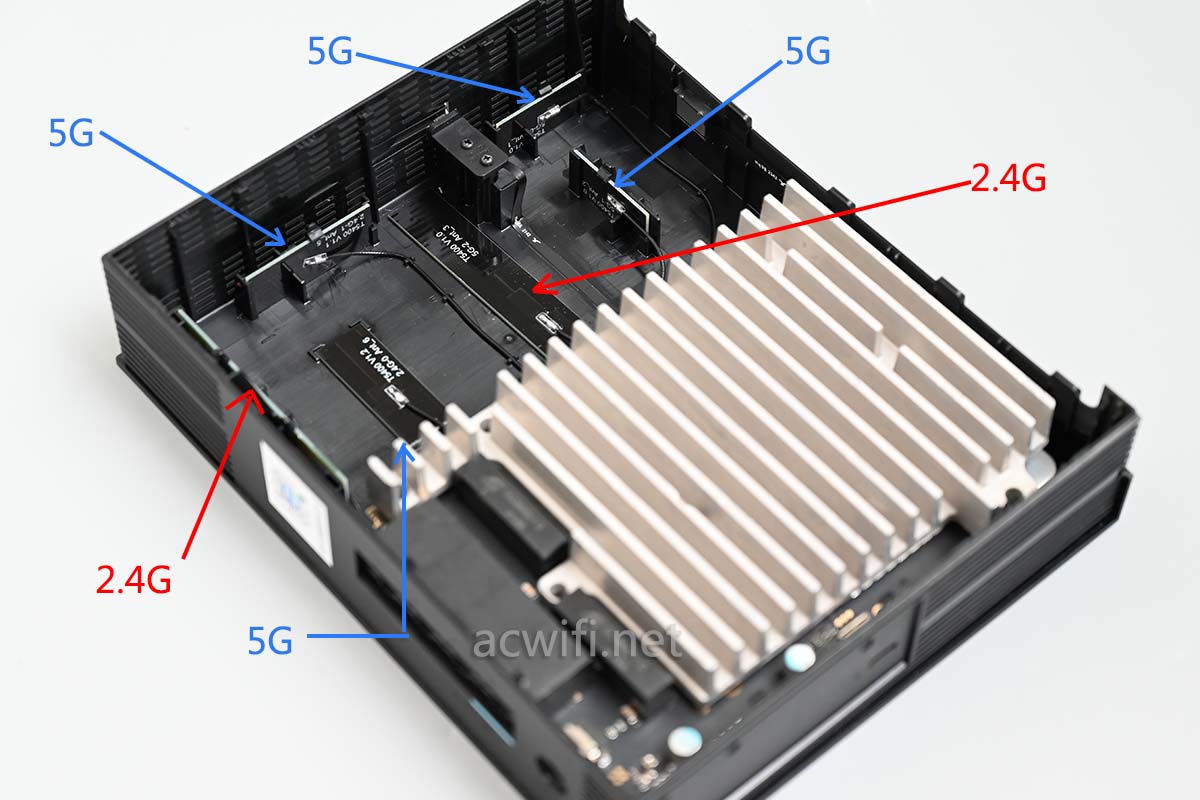

长的是2.4G天线，有两根，短的是5G天线，有四根，分布如下：

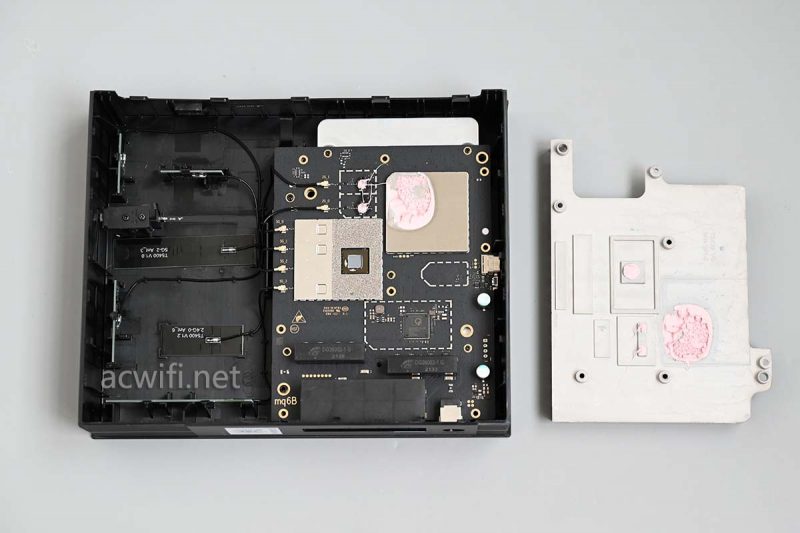

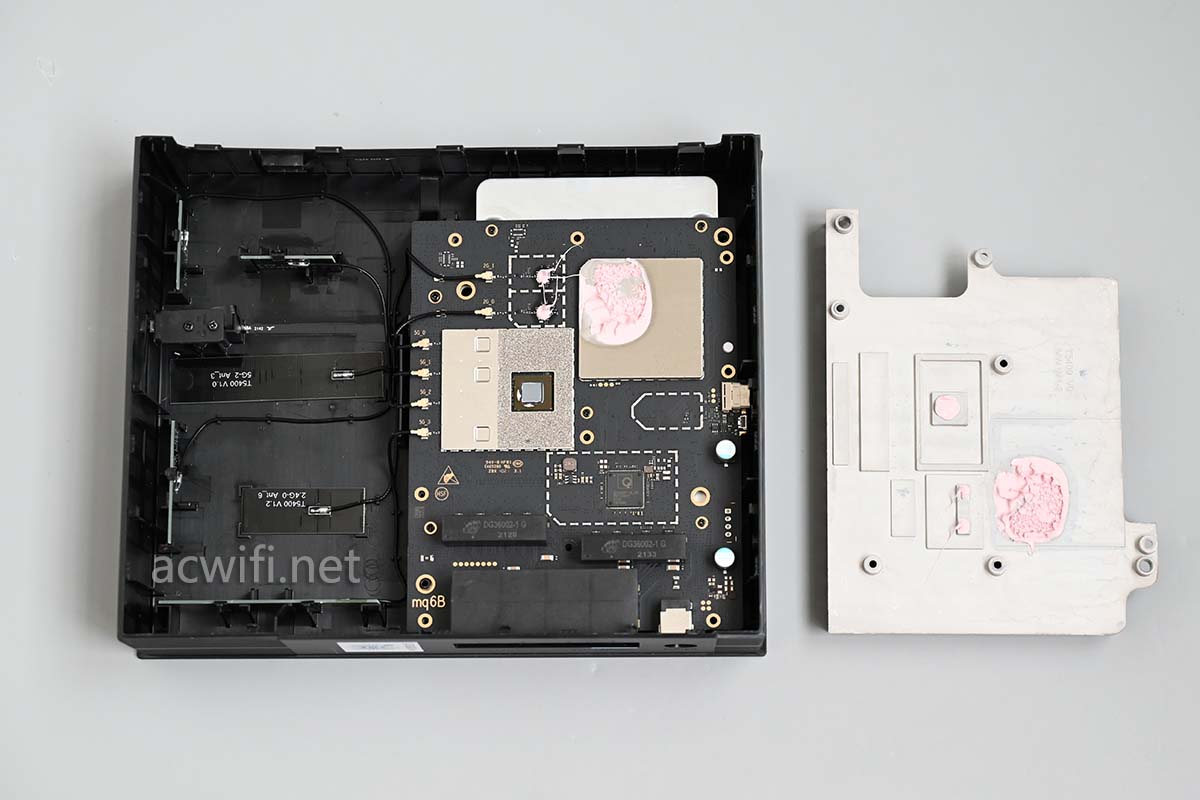

先把能看见的螺丝都拧下来，这台机用了好多螺丝，在回装的时候还剩下两颗，最后再拆一次才发现散热器下方还有两颗。

这种散热器也用CNC加工不？

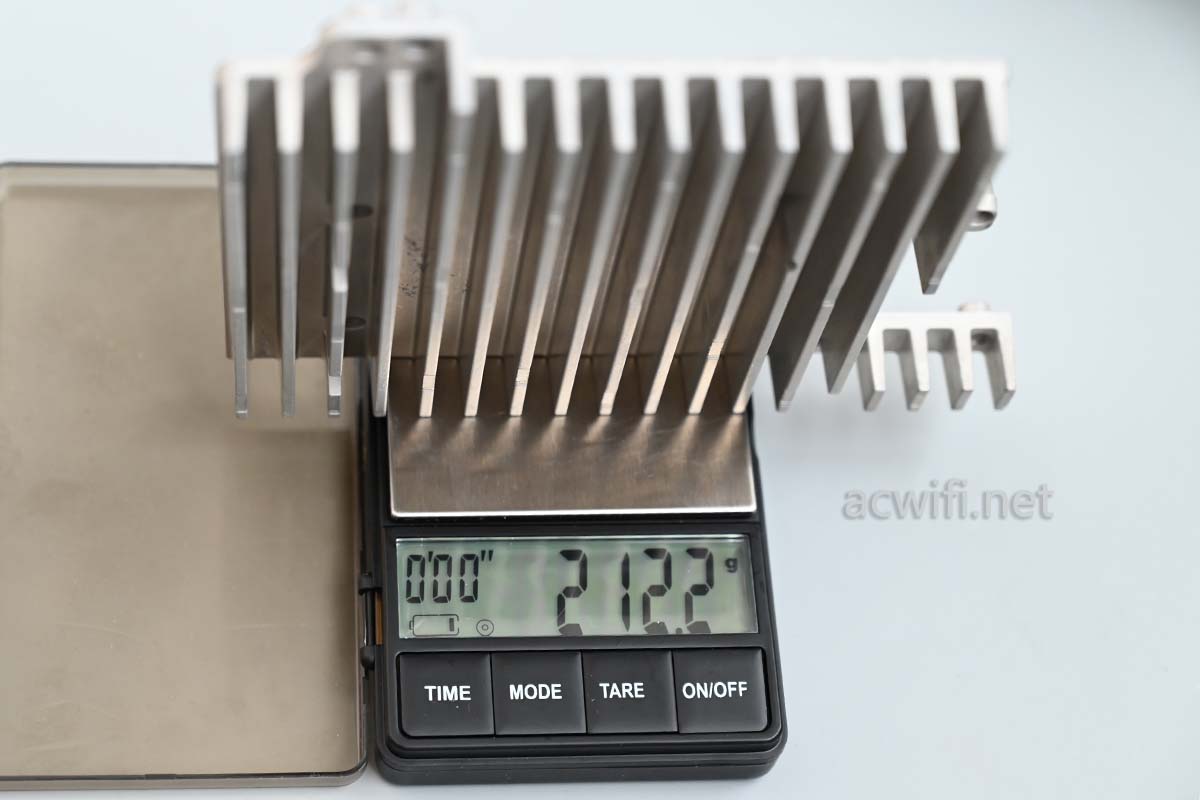

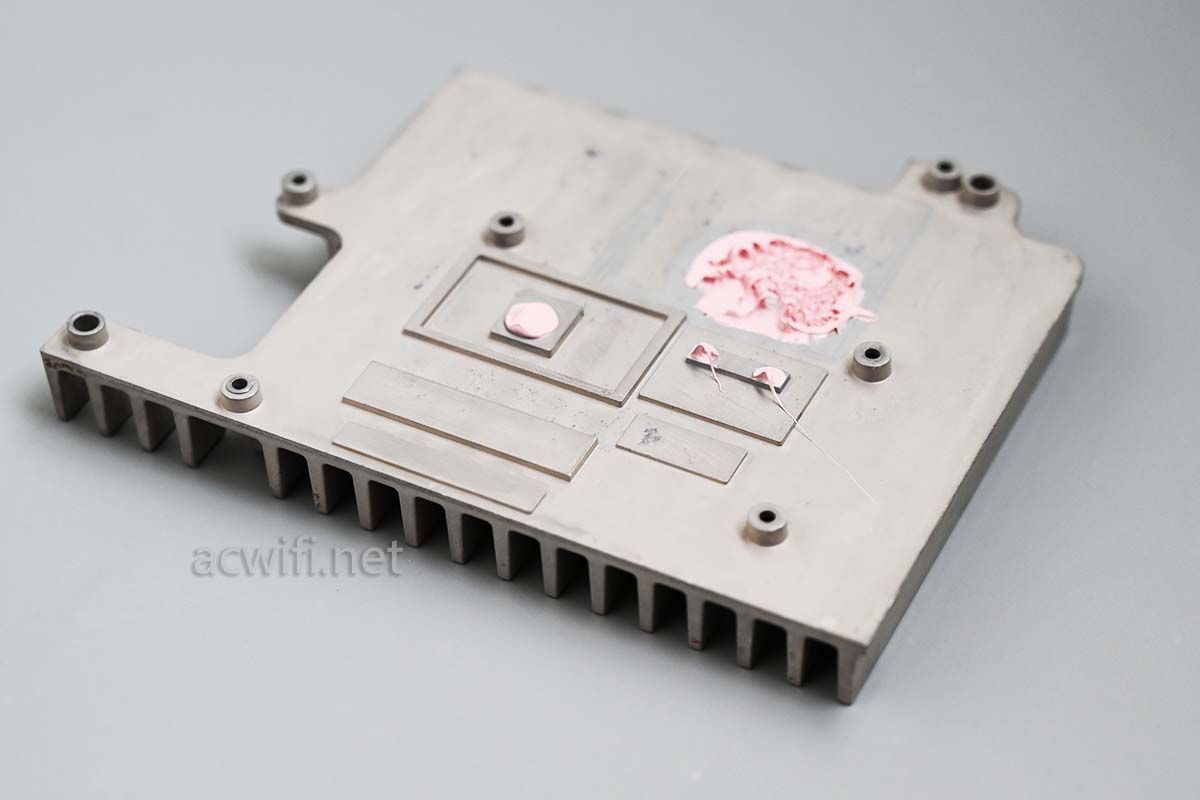

称了一下重量，212克：

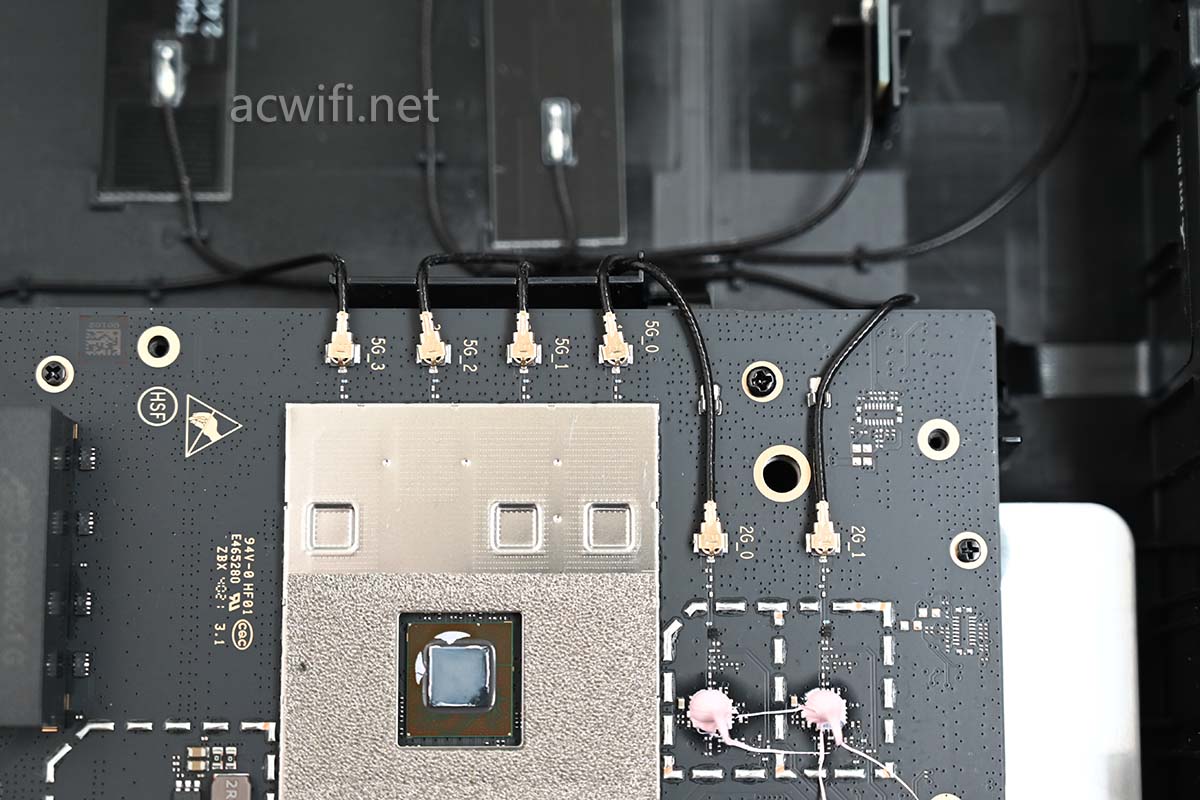

馈线走得很工整：

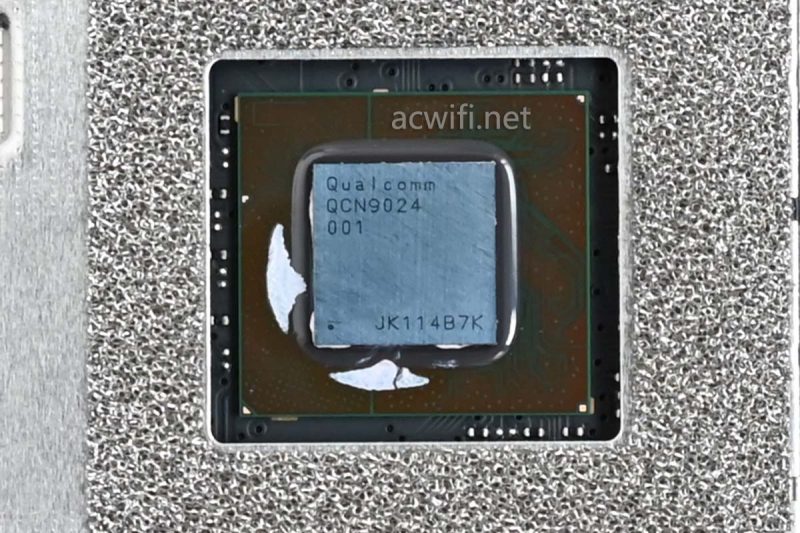

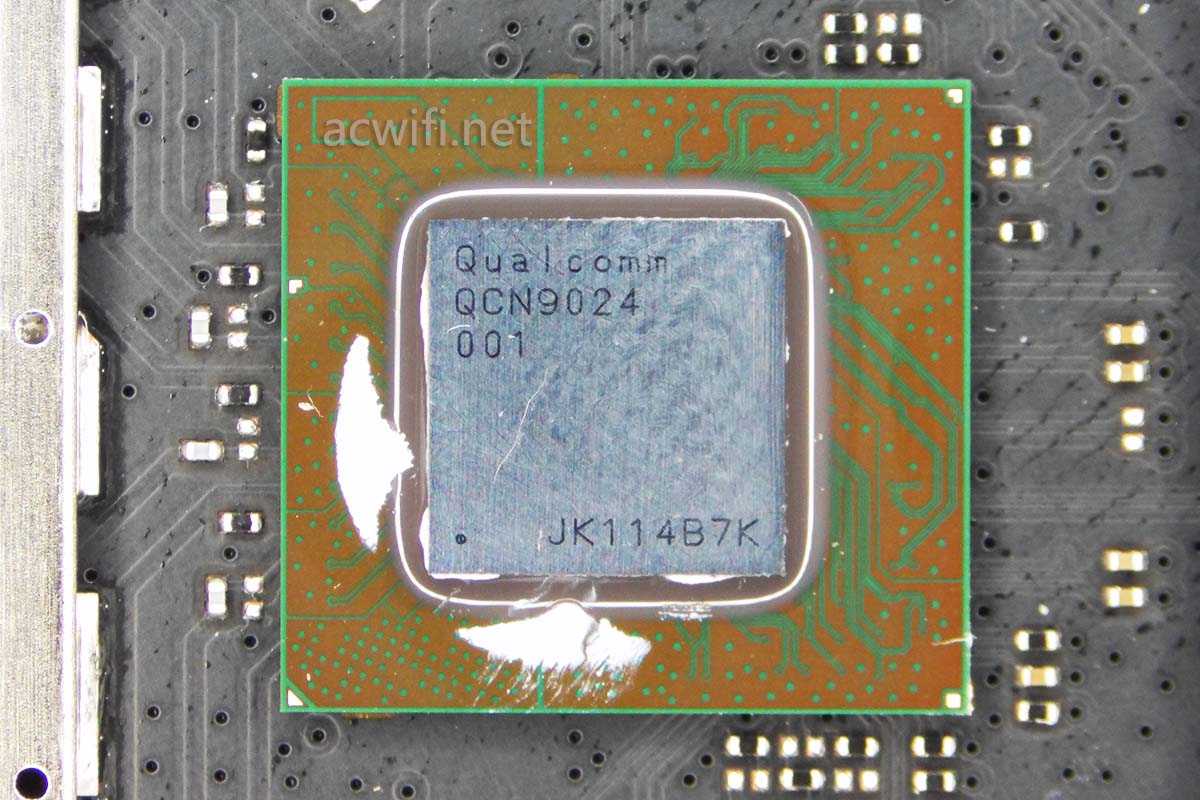

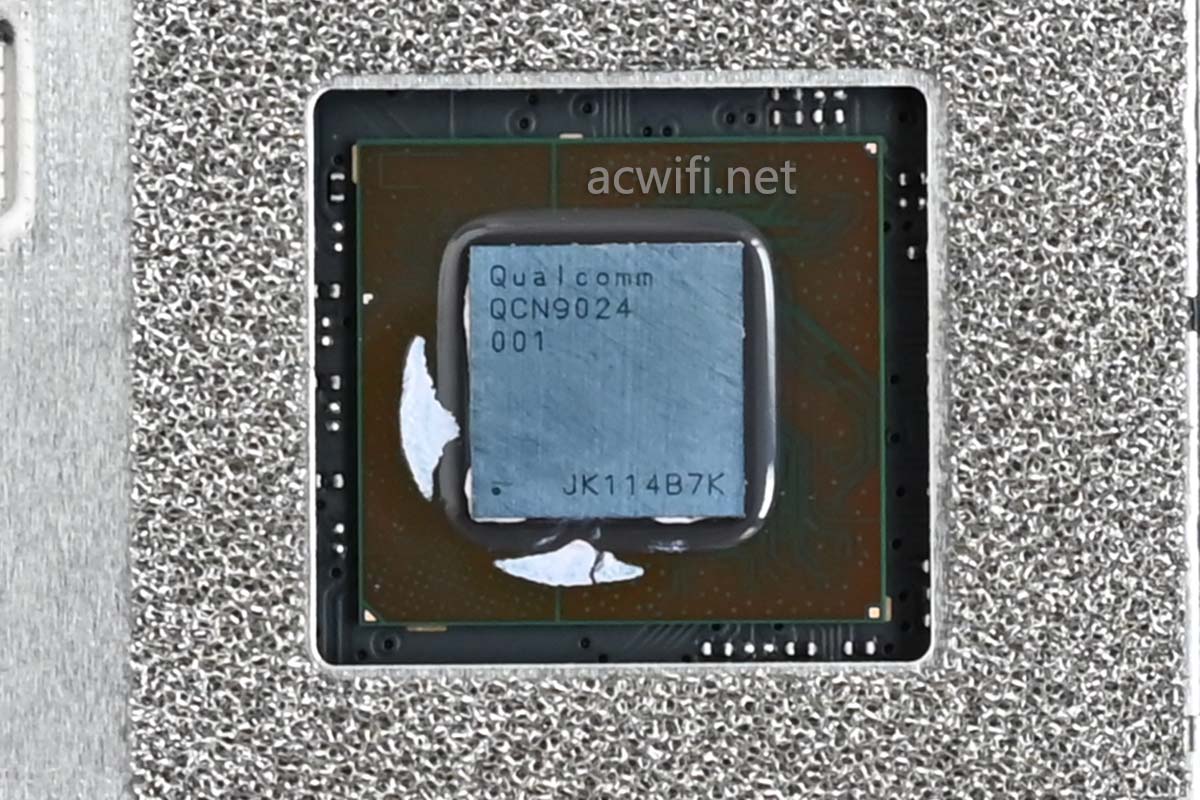

5G无线芯片可以看得很清晰了，型号是QCN9024，特别是支持4K-QAM，如果手机也支持，那么手机连接它的最高速率将会是2882Mbps，比一般2402Mbps要高。

在4x4mimo和160MHz下最高速率4804mbps 。支持最多16个 OFDMA用户， 无线带机量256台。

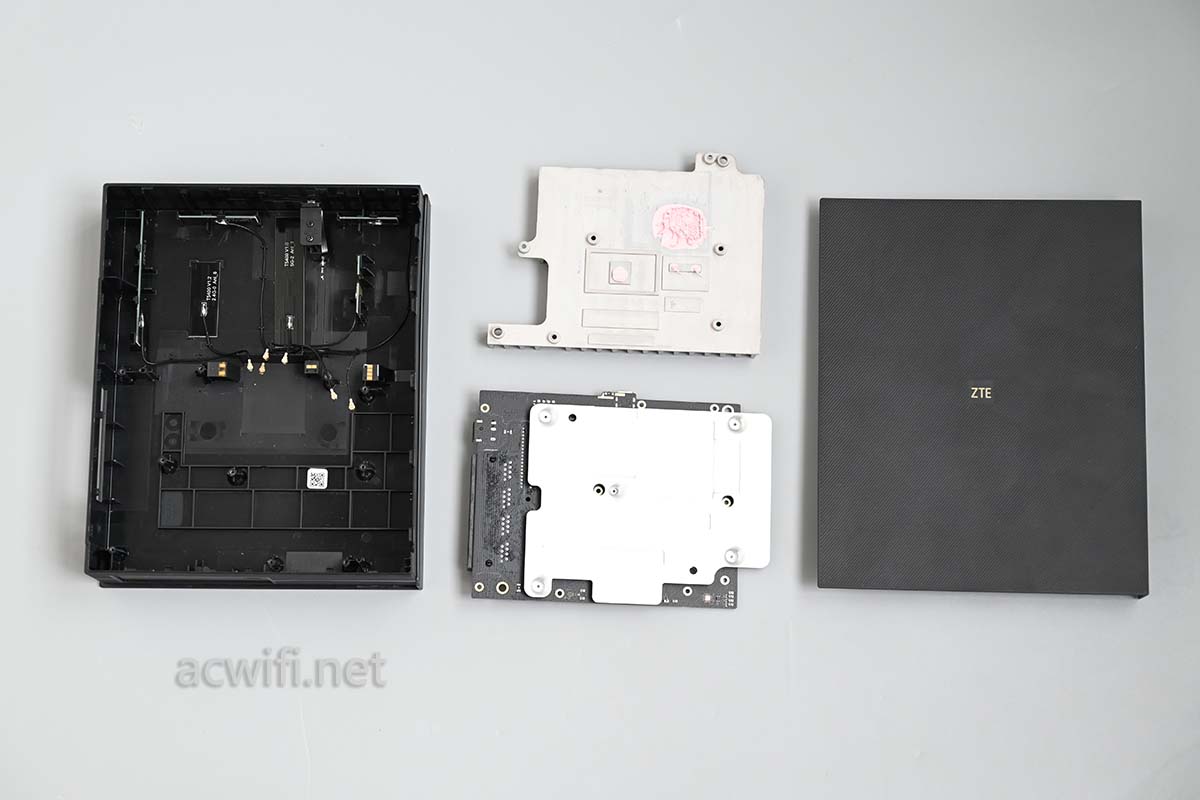

把主板拆出来：

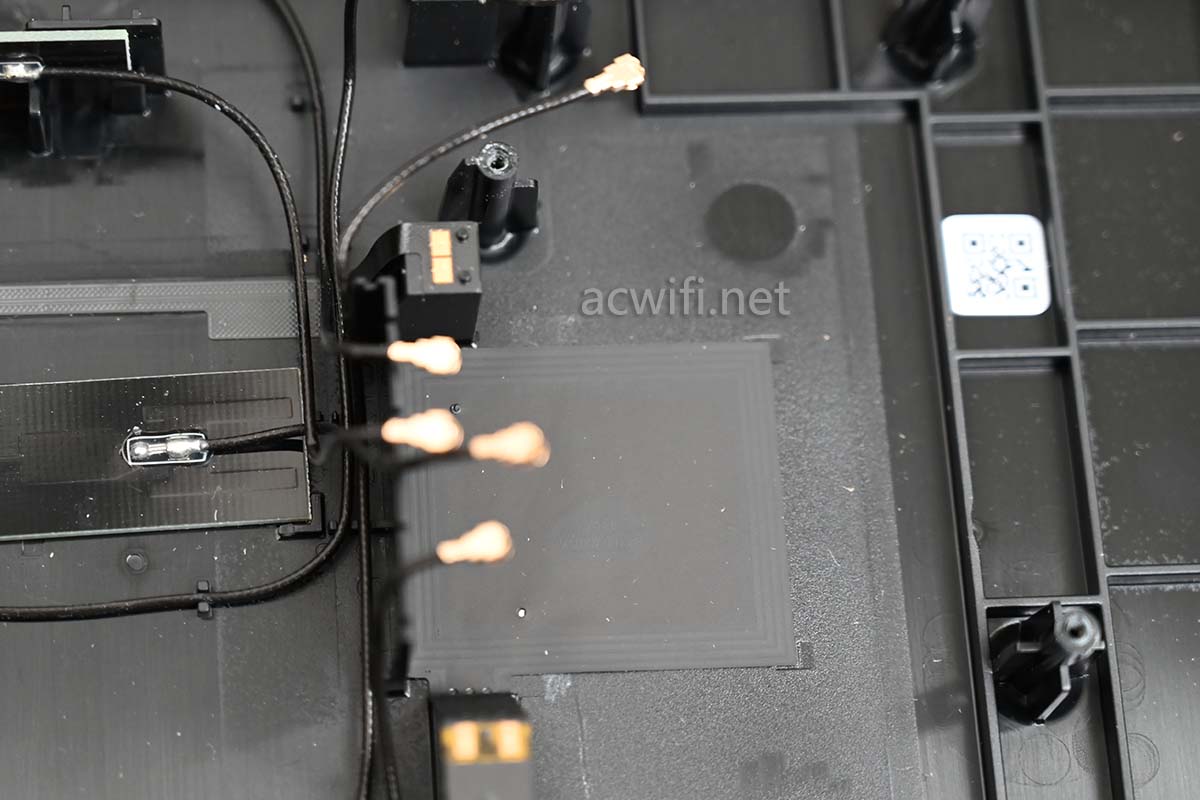

这里有一个NFC天线，附近有连接控制面板和LED灯用的触点：

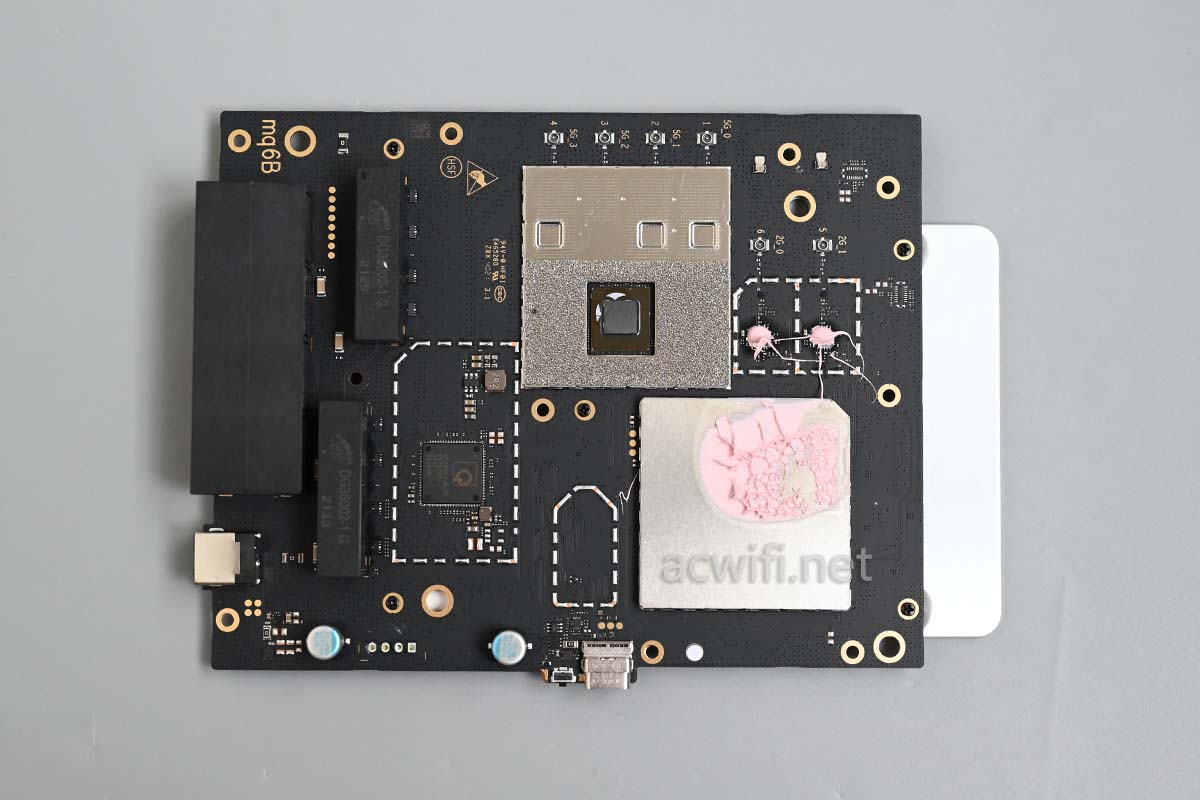

这一面能看见网口，我定义为主板正面：

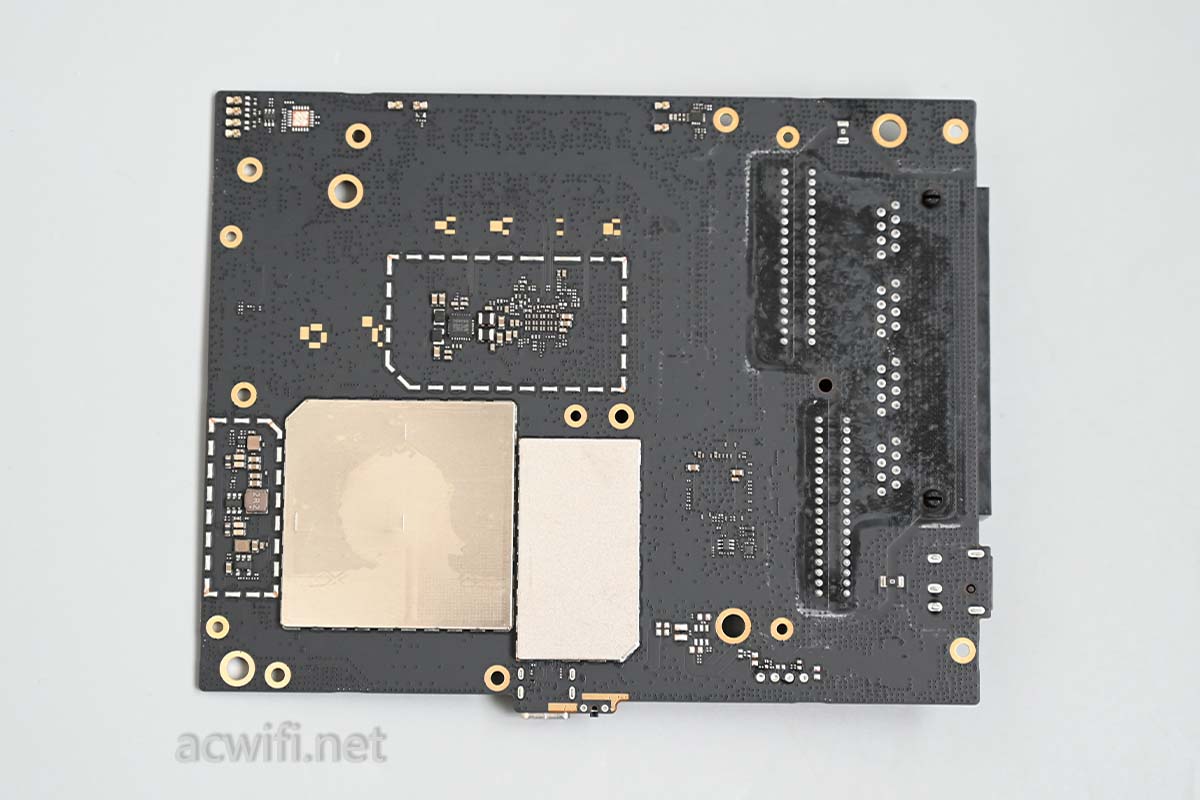

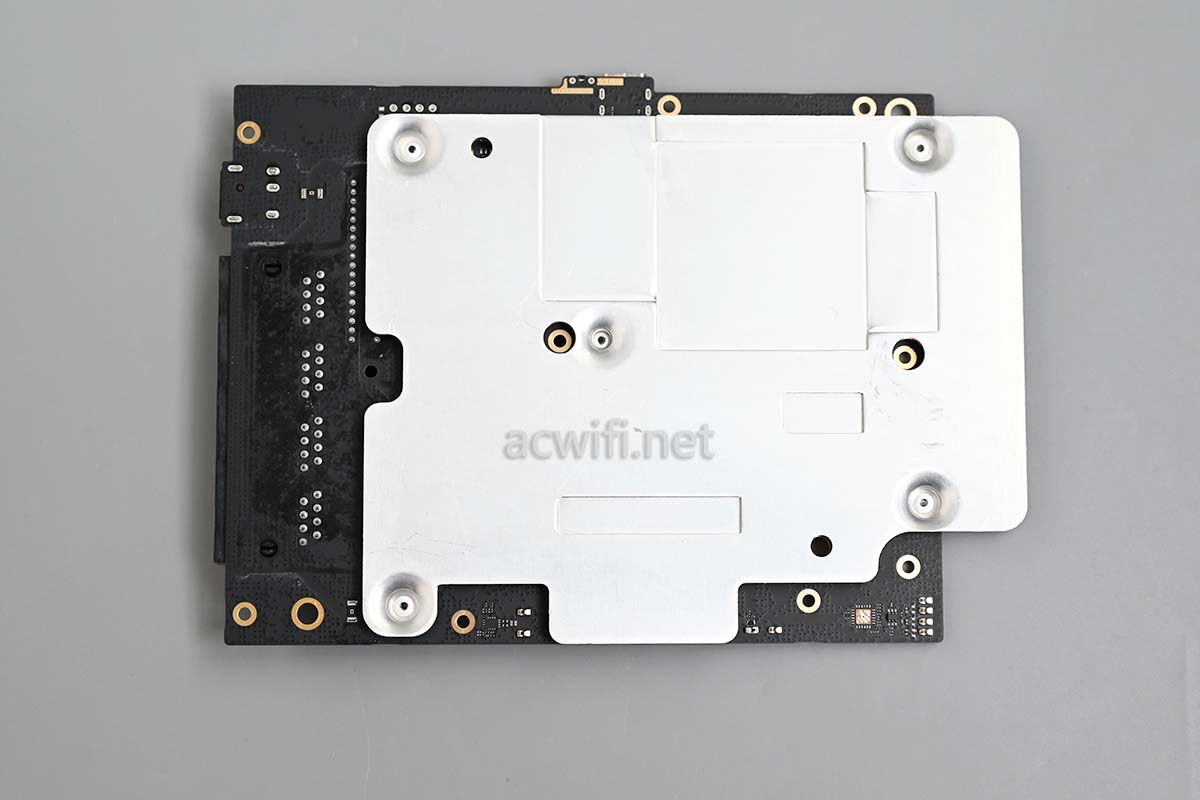

主板背面：

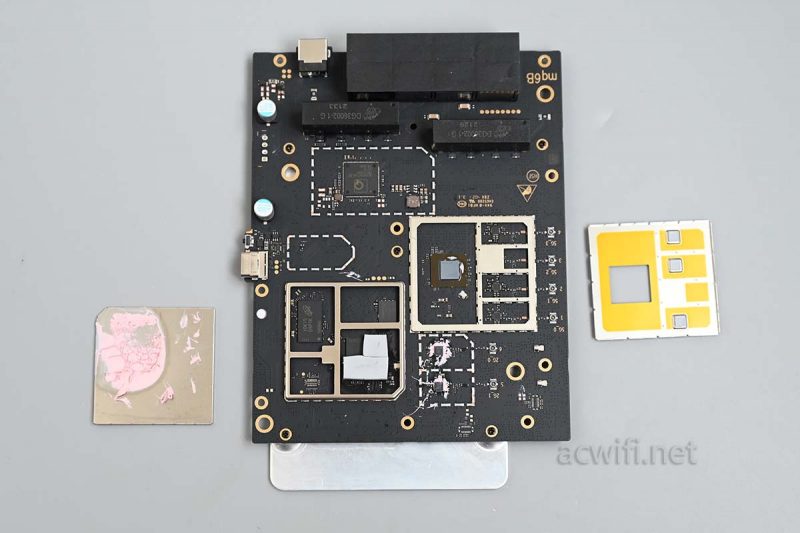

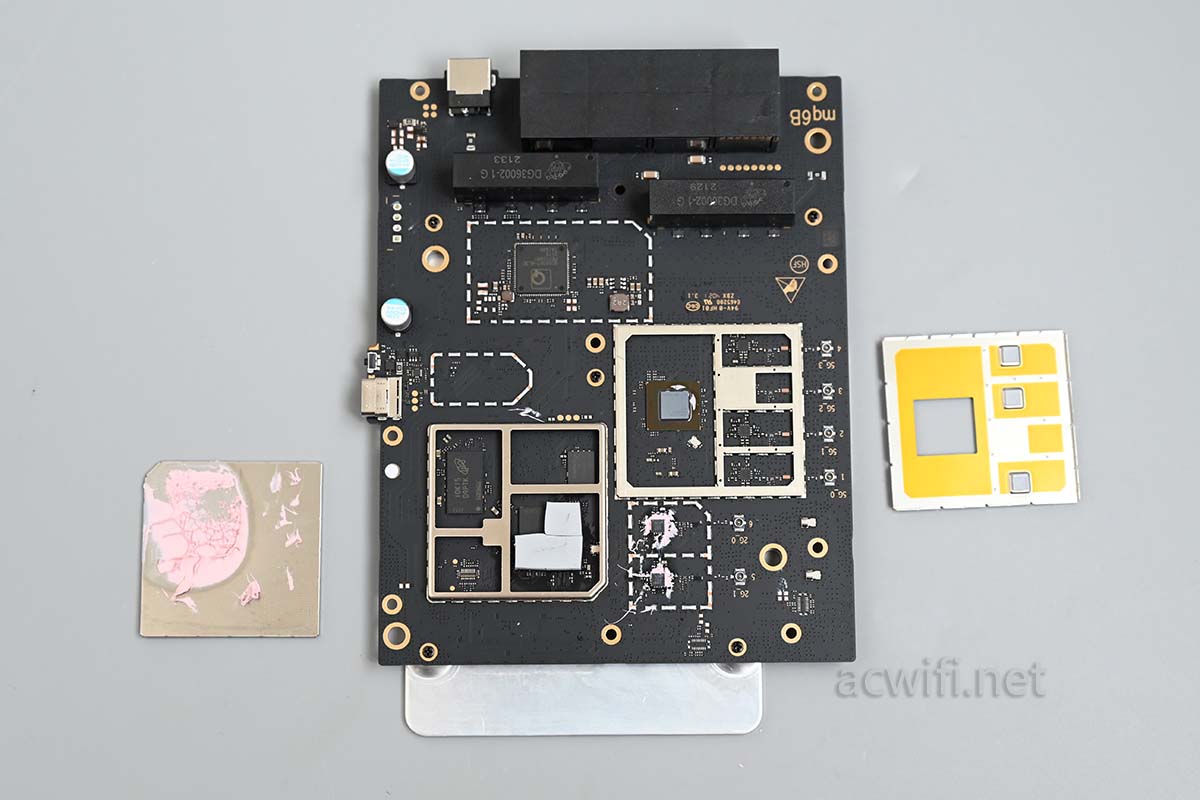

把主板正面的屏蔽罩打开：

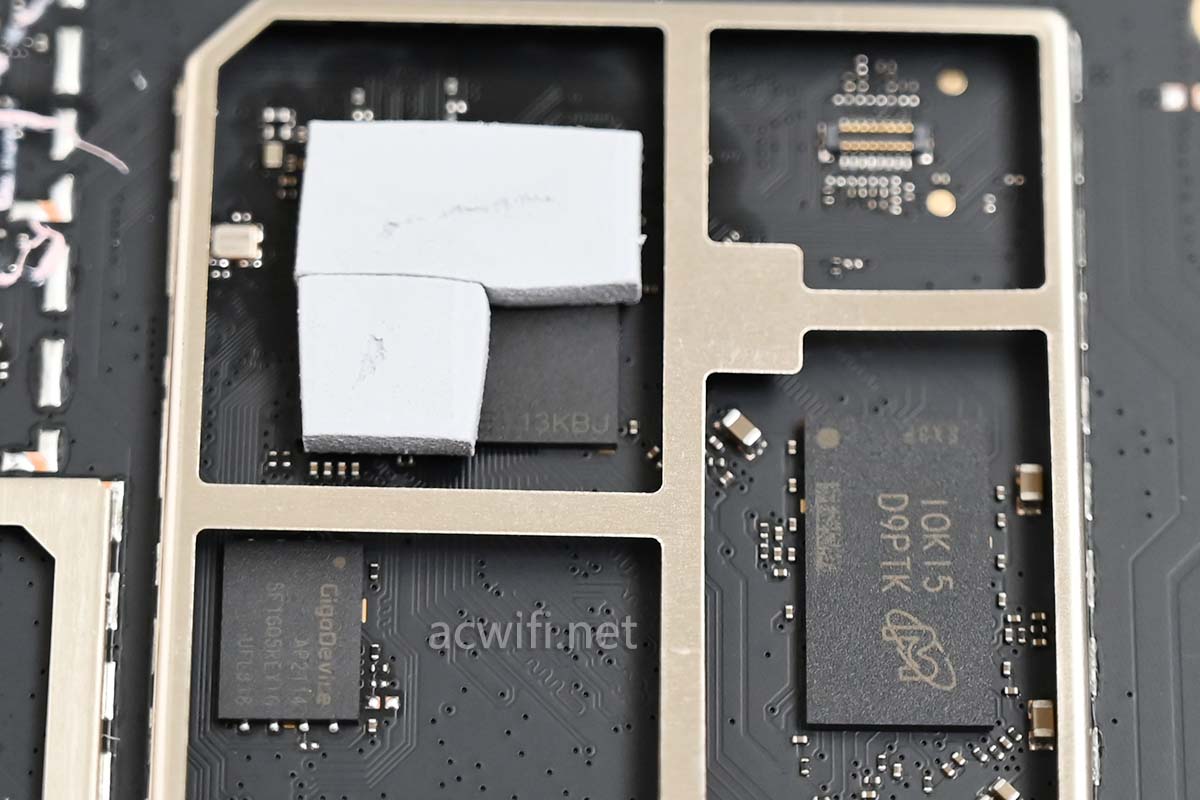

CPU上有导热硅脂，覆盖了四分之三，余下四分之一没覆盖，因为没覆盖的正是集成的2.4G电路。

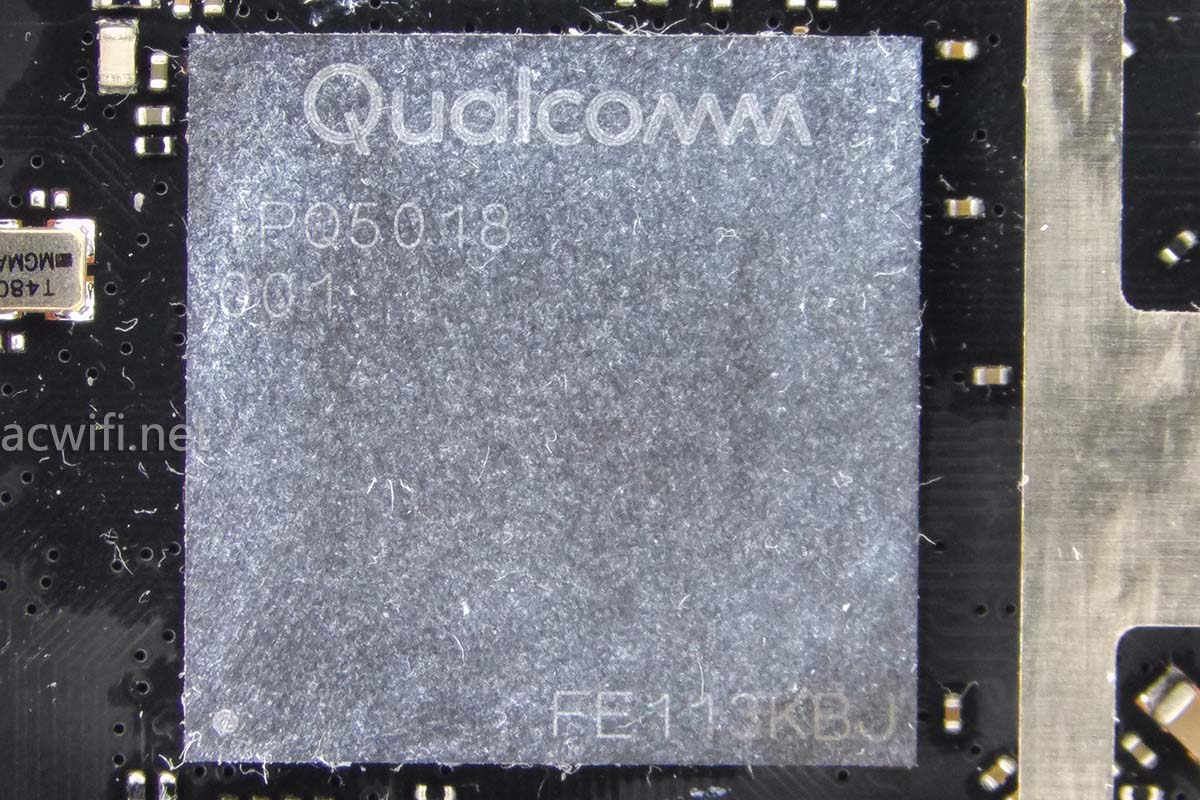

中兴AX5400的CPU型号是IPQ5018，双核1GHz，集成单核1GHz 12线程的NPU，还集成了2.4G  Wi-Fi 6，最高速率574Mbps。

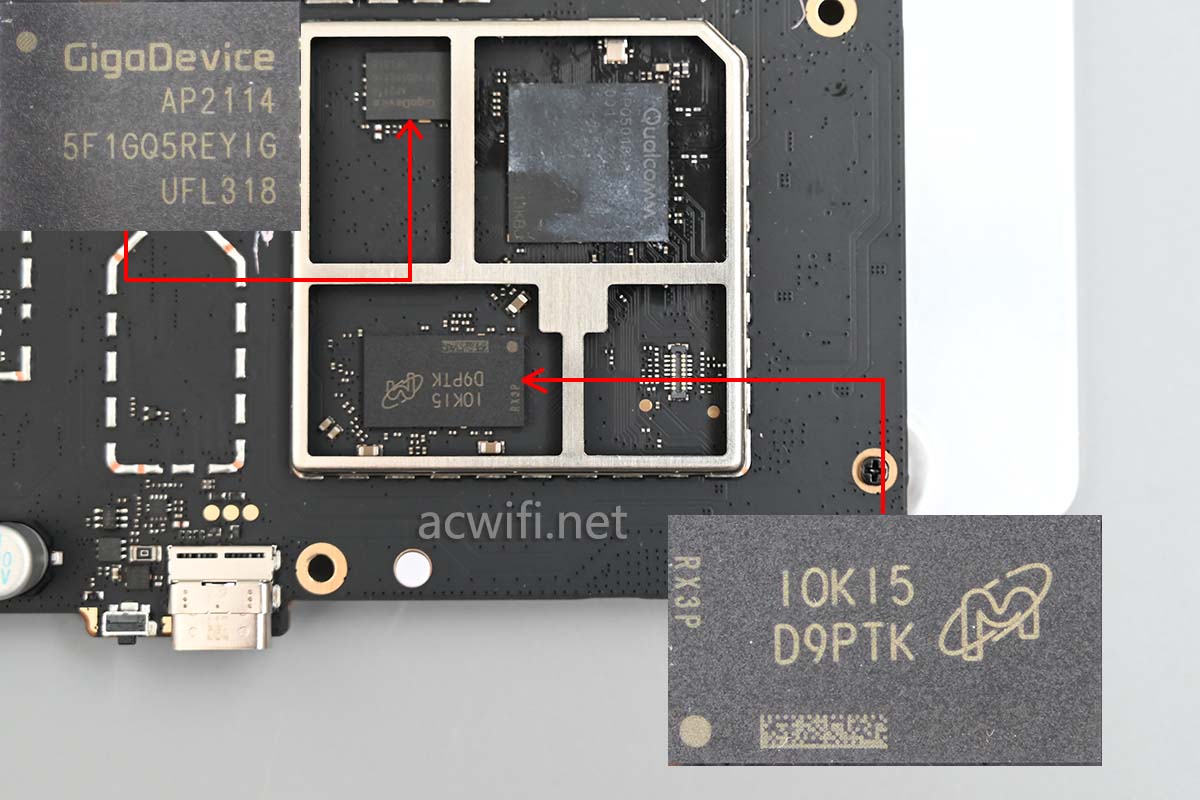

CPU的旁边有内存和闪存芯片。

内存芯片上丝印着“D9PTK”，具体型号是MT41K128M16JT-125:K，容量256MB，DDR3-1600。

闪存芯片型号是兆易创新生产的GD5F1GQ5REYIG，容量128MB。

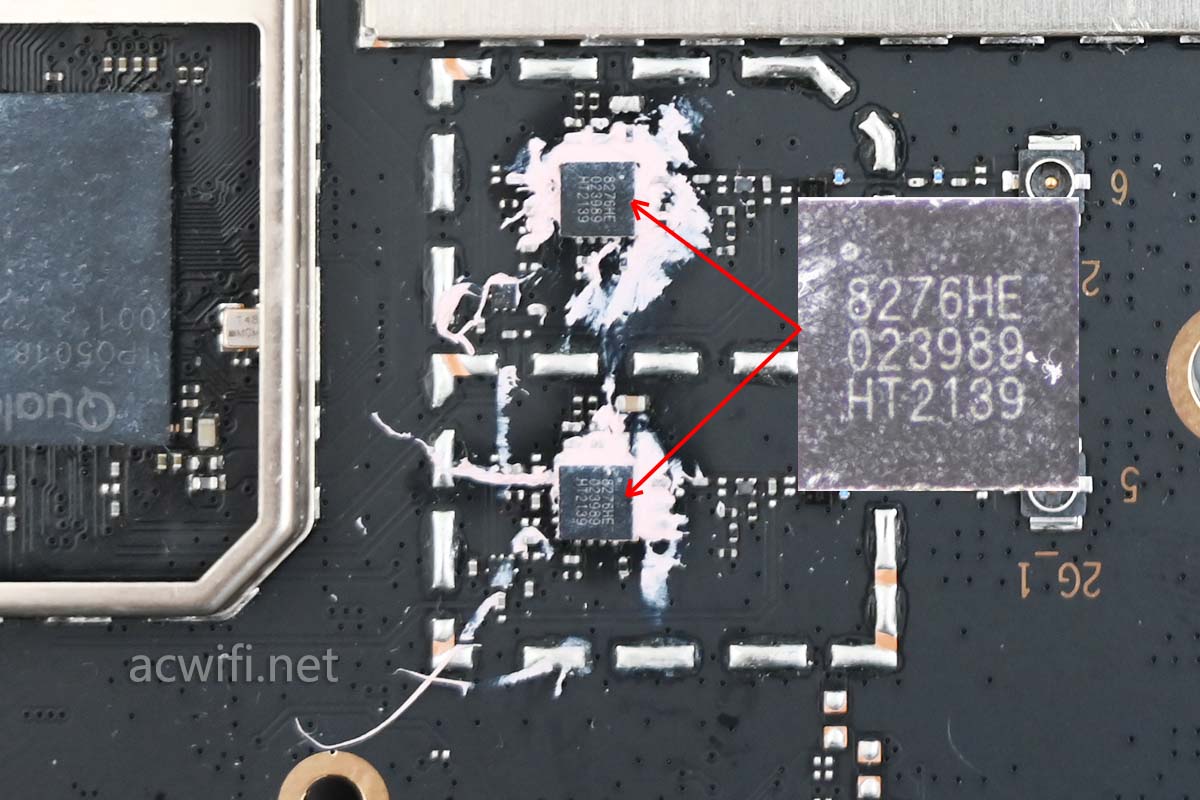

IPQ5018集成的2.4G外置了两颗FEM芯片，型号是KCT8276HE， 上海康希通信科技有限公司的产品。

KCT8276HE的参数如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Nominal operating voltage: 5V&3.3V
Transmit gain: 31.5dB at 5V&3.3V
Receive gain: 16dB at 5V&3.3V
Noise Figure: 1.7dB at 5V&3.3V
Output power:

+21dBm @ DEVM=-43dB, HE40/MCS11, 5V
+22.5dBm @ DEVM=-40dB, HE40/MCS11, 5V
+24.5dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+26dBm @ DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 3×3×0.55mm (MSL3, 260 oC per JEDEC J-STD-020)

这颗2.4G FEM属于高功率FEM。

5G无线芯片的型号是QCN9024，在前面已经看过了：

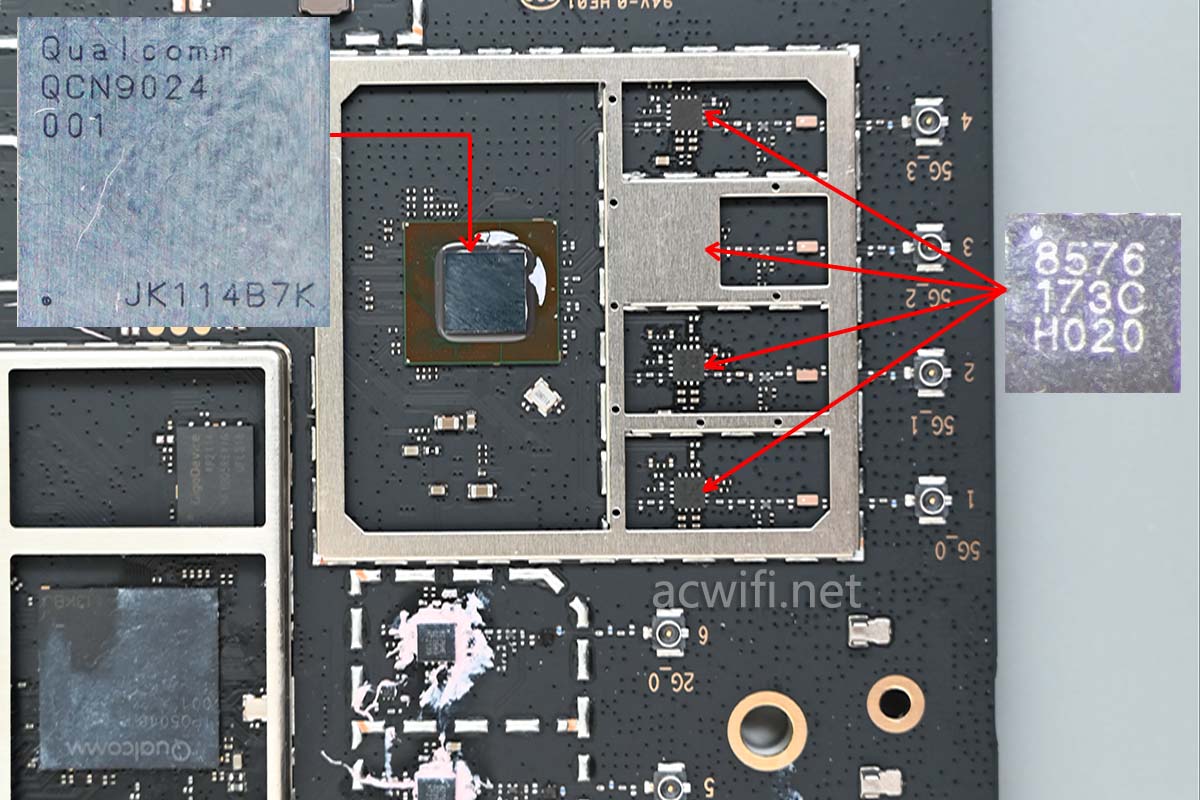

5G外置了四颗FEM芯片，型号是KCT8576HE，也是 上海康希通信科技有限公司的产品。

KCT8576HE的参数如下：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Integrated power detector
Transmit gain: 30.5dB at 5V
Receive gain: 15.5dB at 5V
Noise Figure: 1.8dB at 5V
Output power:

+18dBm @ -43dB EVM, HE160/MCS11, 5V
+21dBm @ -40dB EVM, HE160/MCS11, 5V
+23dBm @ -35dB EVM, VHT80/MCS9, 5V
+24dBm @ -30dB EVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Small package: QFN-16L, 2.5mm x 2.5mm x0.55mm (MSL3, 260 oC per JEDEC J-STD-020)

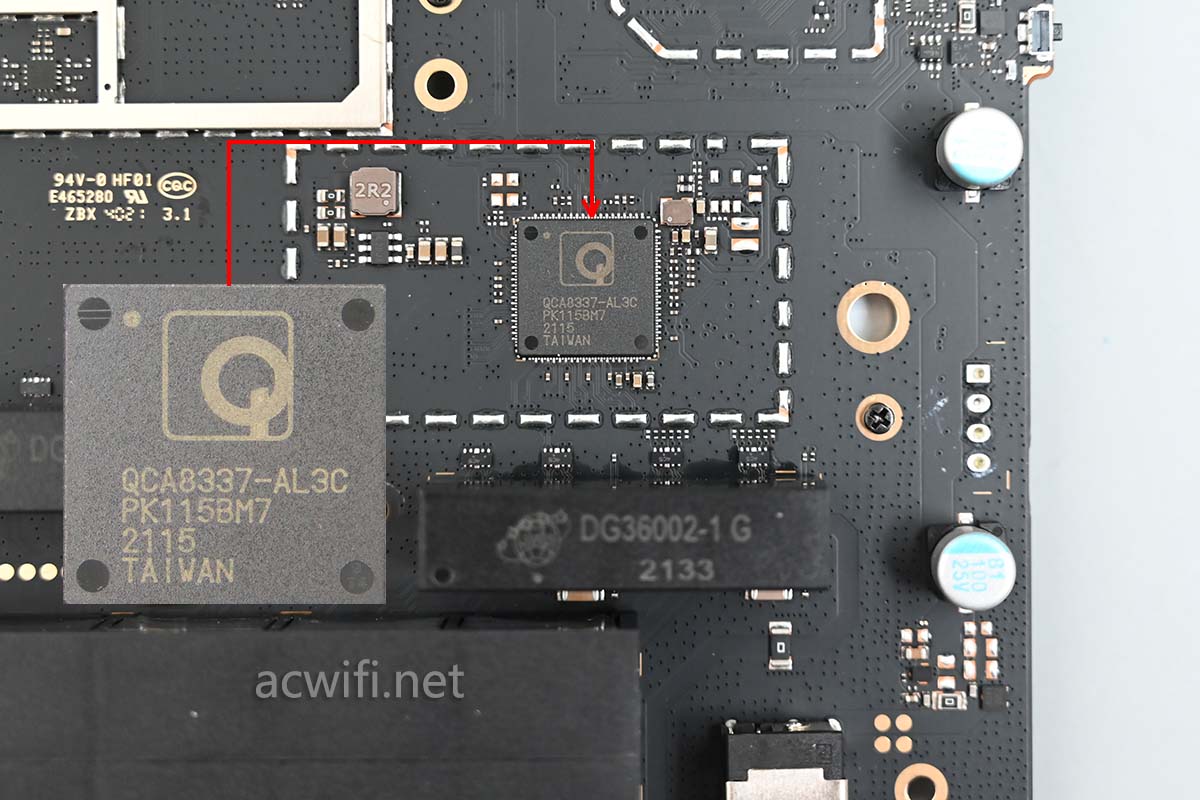

千兆交换芯片型号是QCA8337-AL3C：

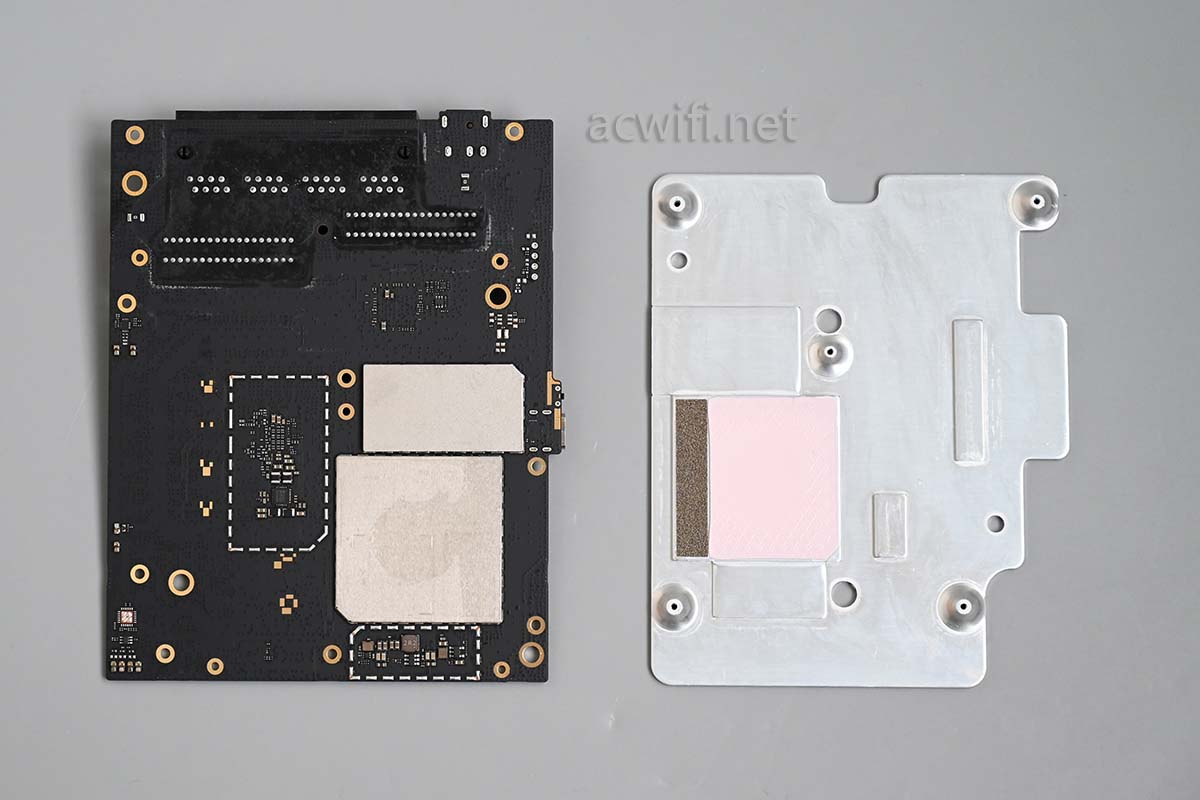

主板正面就看完了，现在翻过来看主板背面，直接拆降背面的散热片：

主板底部也有2个屏蔽罩：

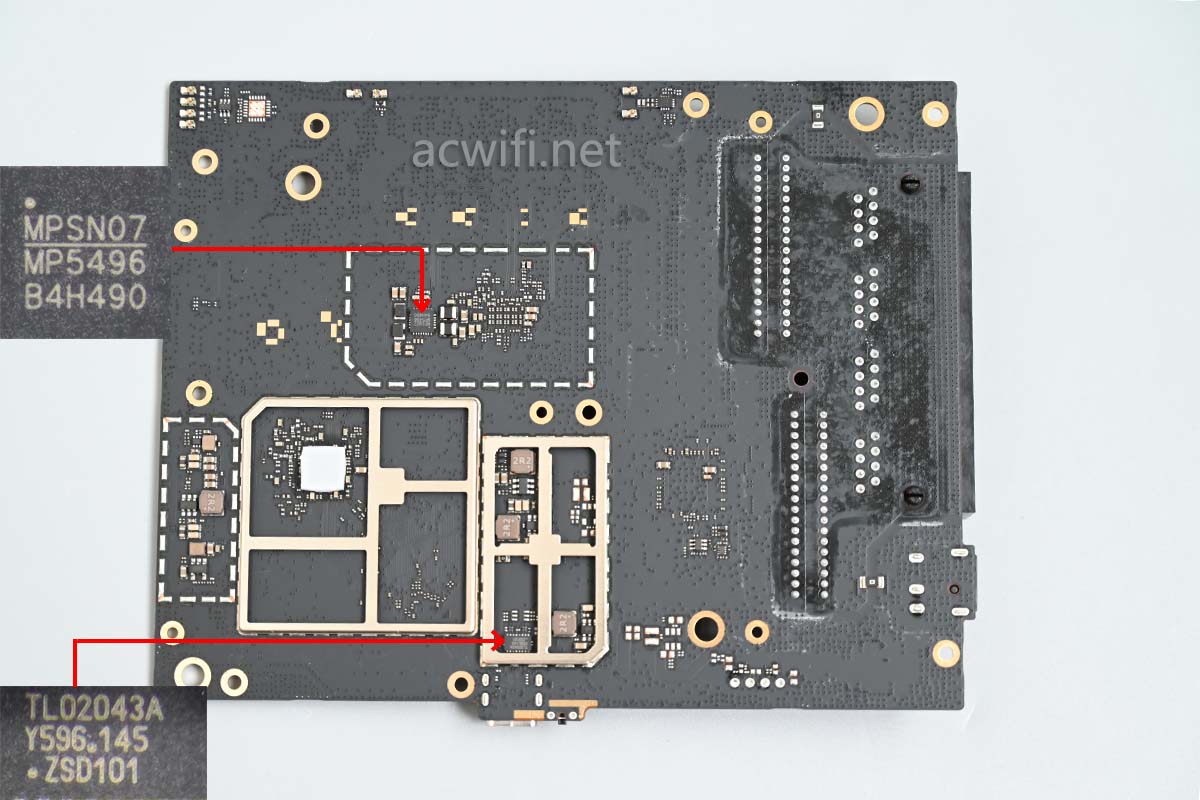

撬开屏蔽罩看看：

MP5496是一颗电源管理IC；

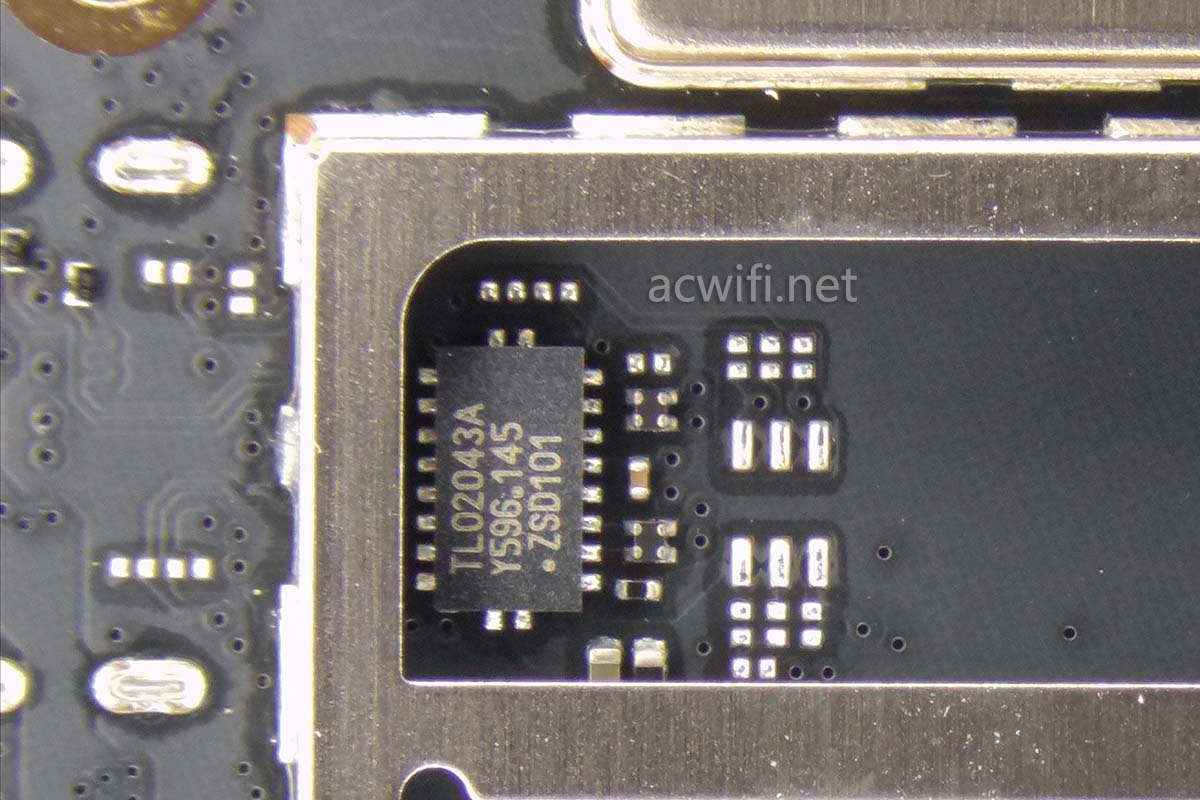

在TYPE-C口附近一有一颗长条的芯片，上面丝印着”TL02043A“，型号可能是CBTL02043A。

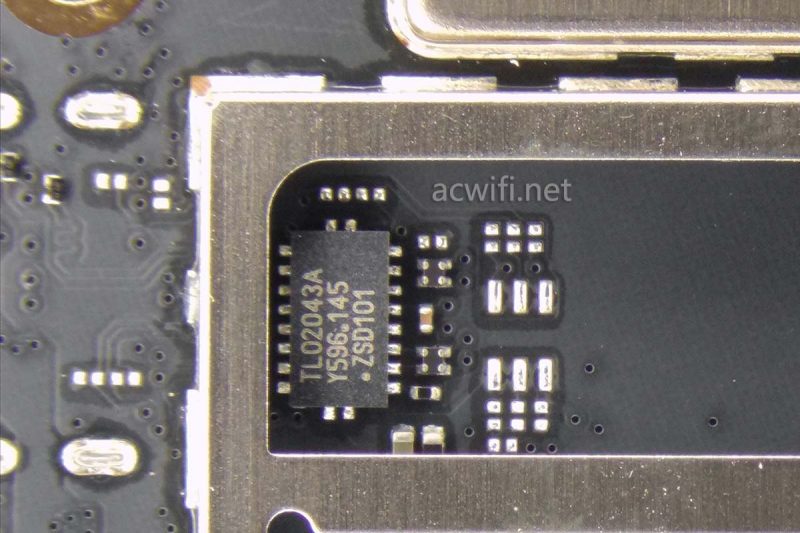

把这颗CBTL02043A电路放大看看：

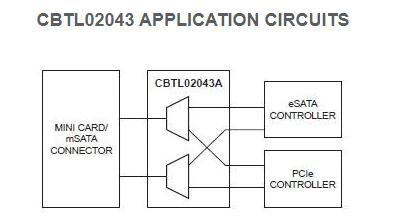

CBTL02043A是一颗多路解复用器开关，可将两个差分信号设为一路输入，切换至两路输出的其中一路。同时保证较低的信号衰减。

它在这里的作用是啥？ 不懂！

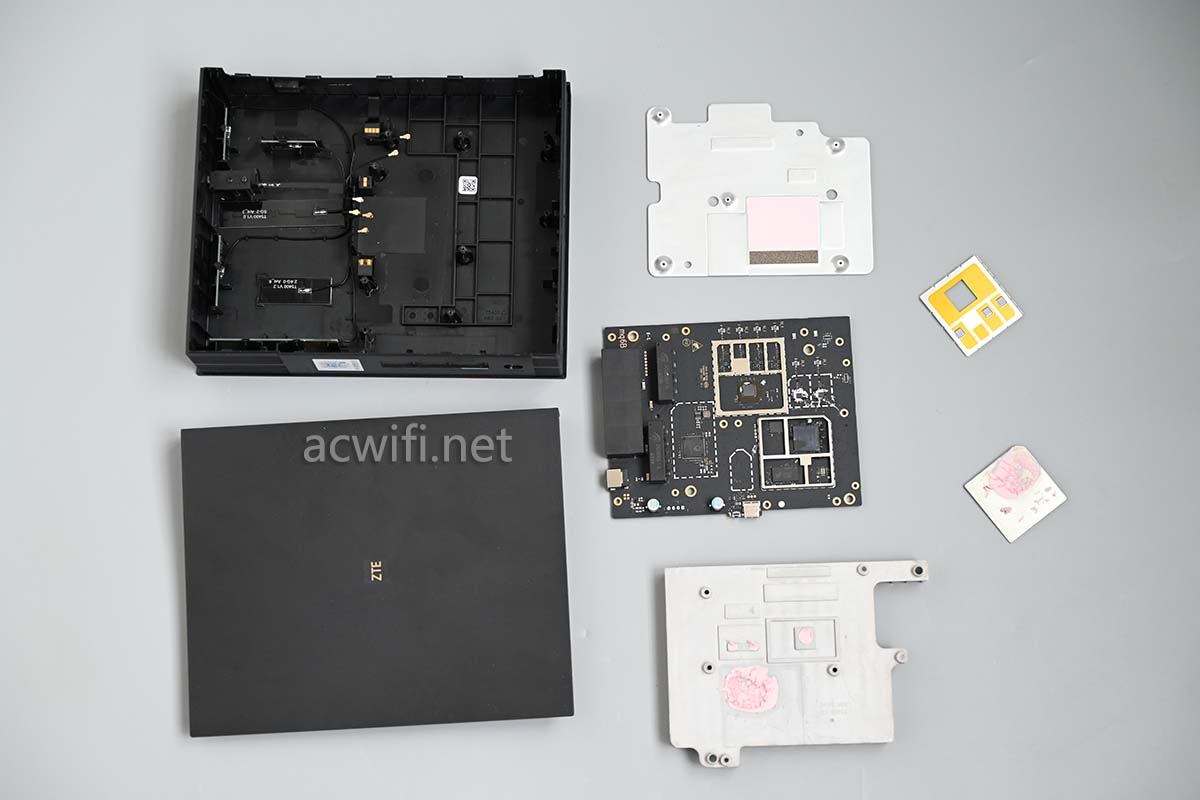

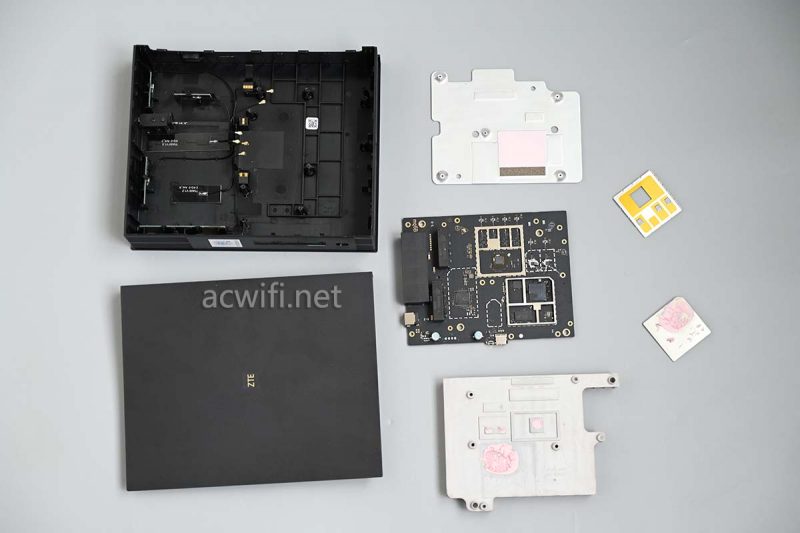

至此，这款中兴AX5400就拆机完成了。

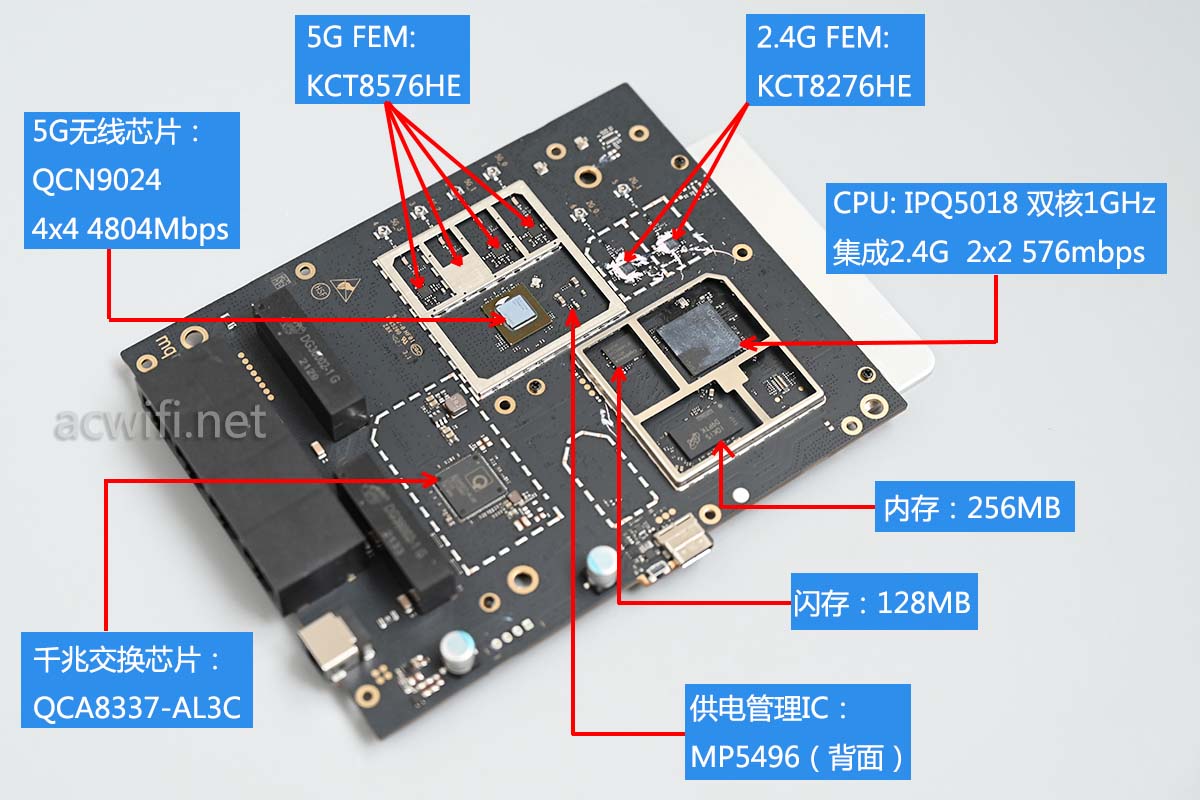

所有芯片型号汇总如下：

最后在楼下D点位置测速一下，电信500兆，只测5G，信道44，路由器放在下图中的WIFI位置，站在楼下D点位置用三款手机连续测速5次。

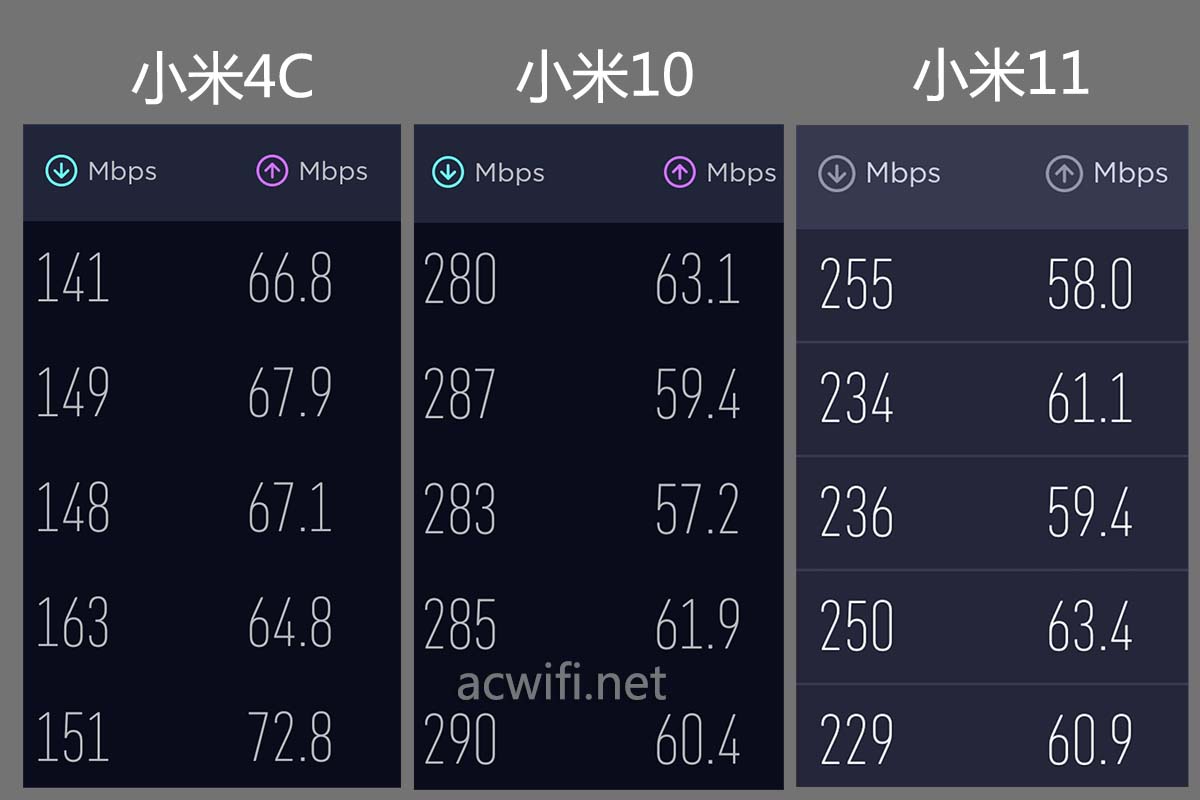

测速结果如下：
