TP-LINK TL-R5408PE-AC拆机， 有四个2.5G POE

TP-LINK TL-R5408PE-AC，以下简称R5408PE。

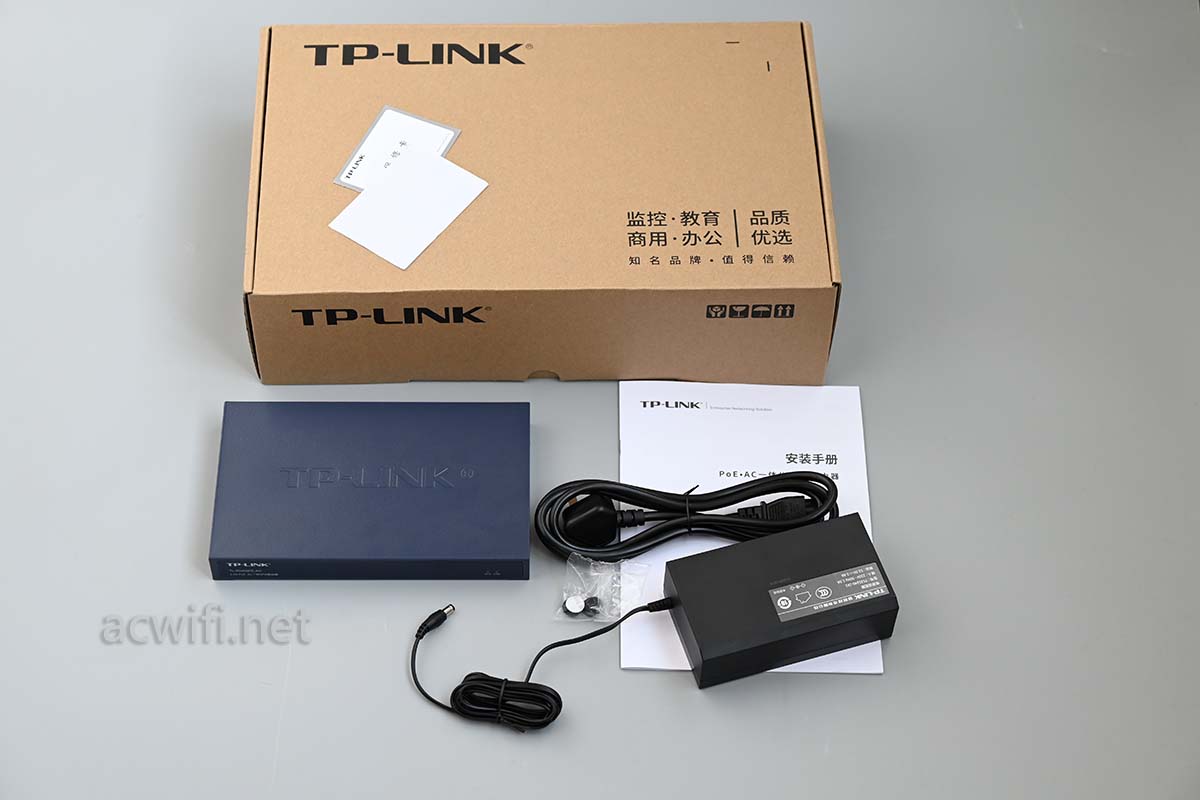

外包装和配件：

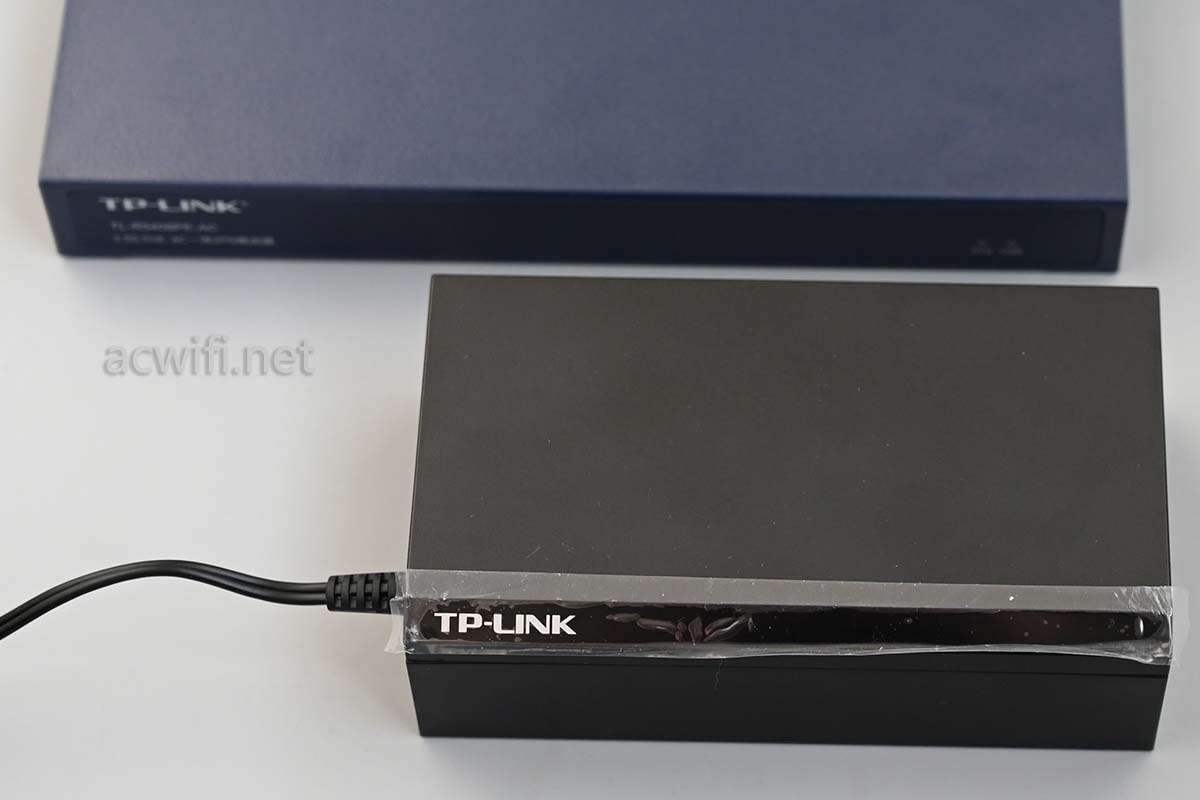

因为是外置电源，所以呢，体积很小巧，只比普通的8口千兆铁壳交换机大一点点：

电源很大一坨，除了大，还有点好看：

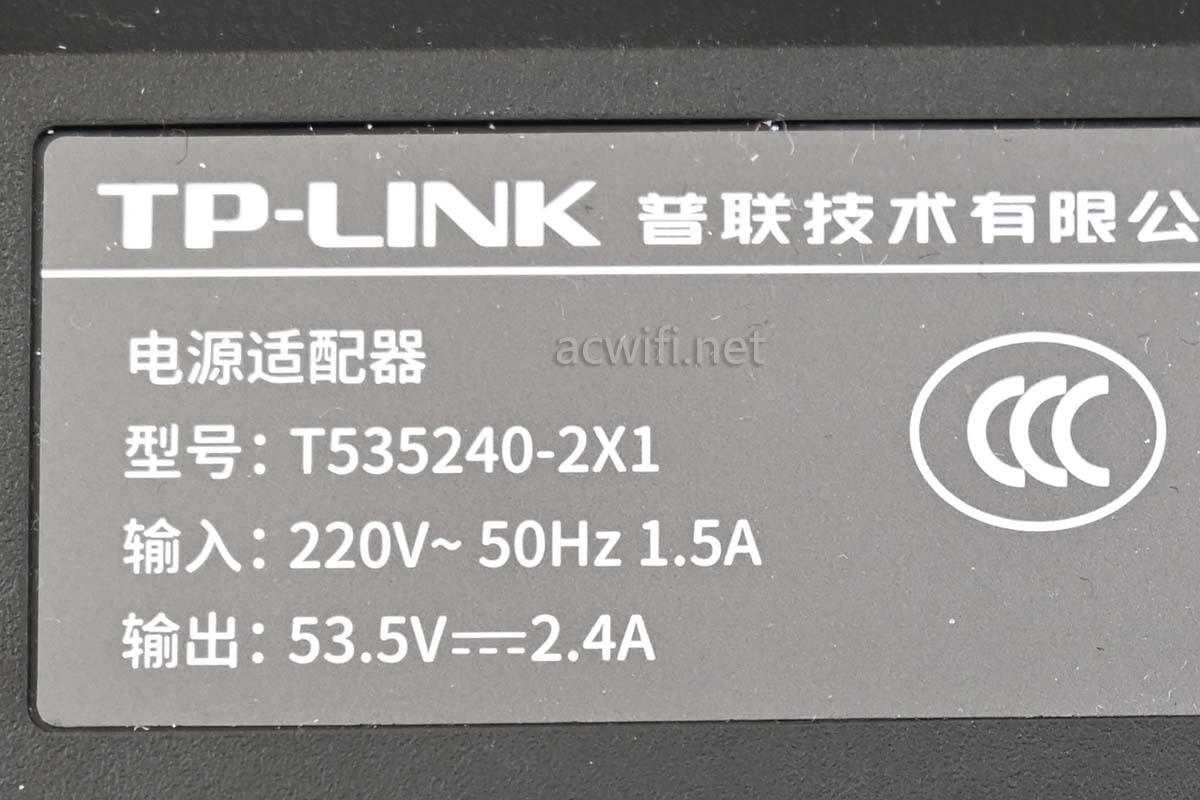

电源的型号是T535240-2X1，输出规格是53.5V/2.4A，额定功率是128W。

POE供电方面：单口最大输出30W，整机最大输出110W。

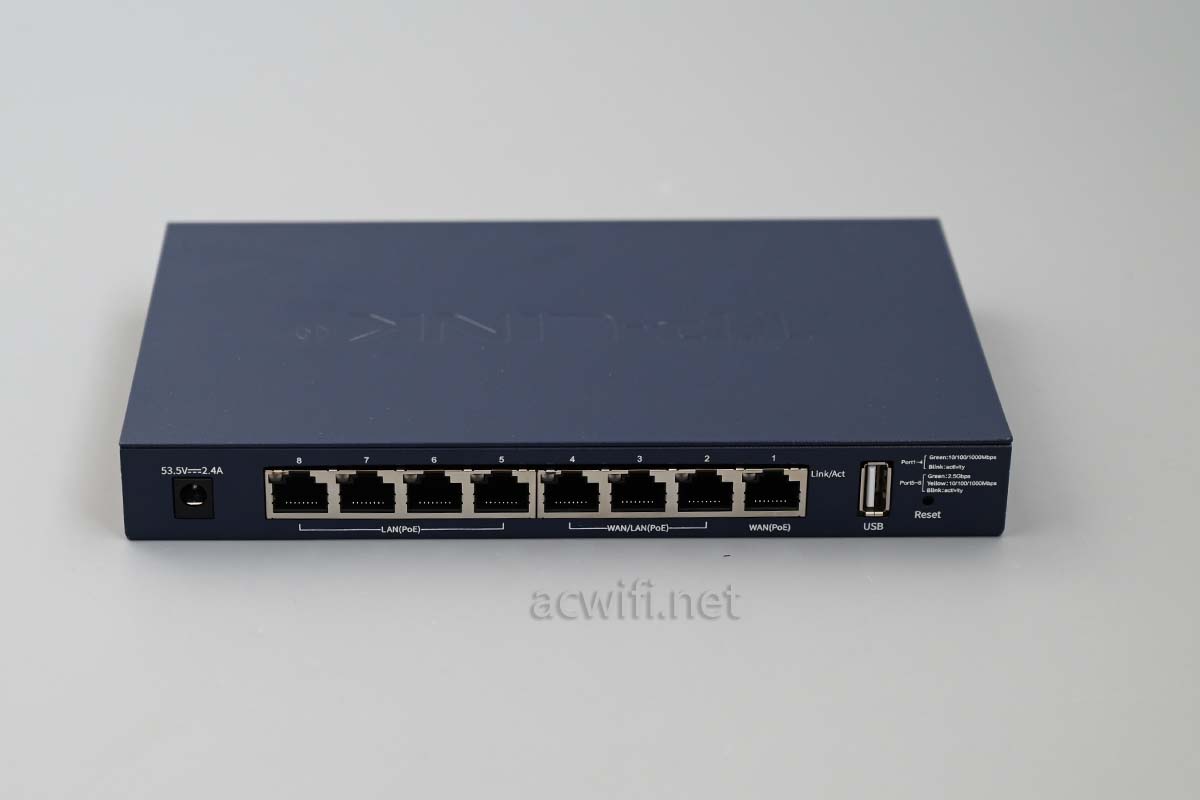

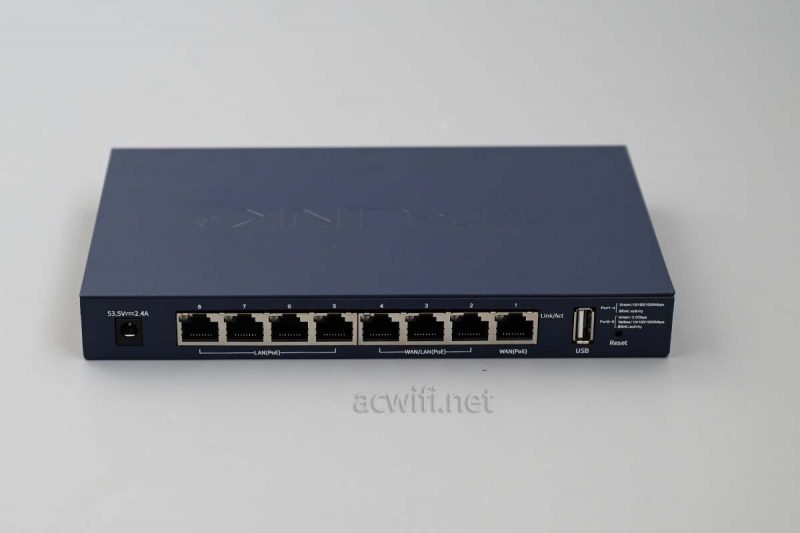

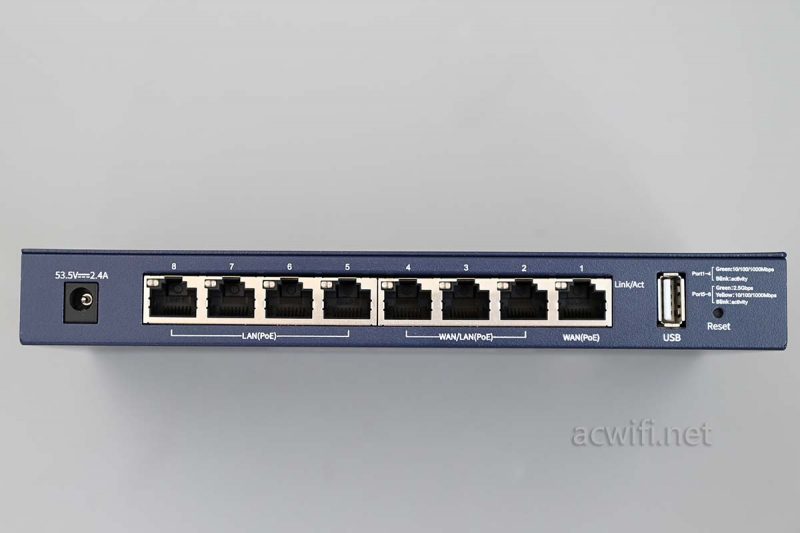

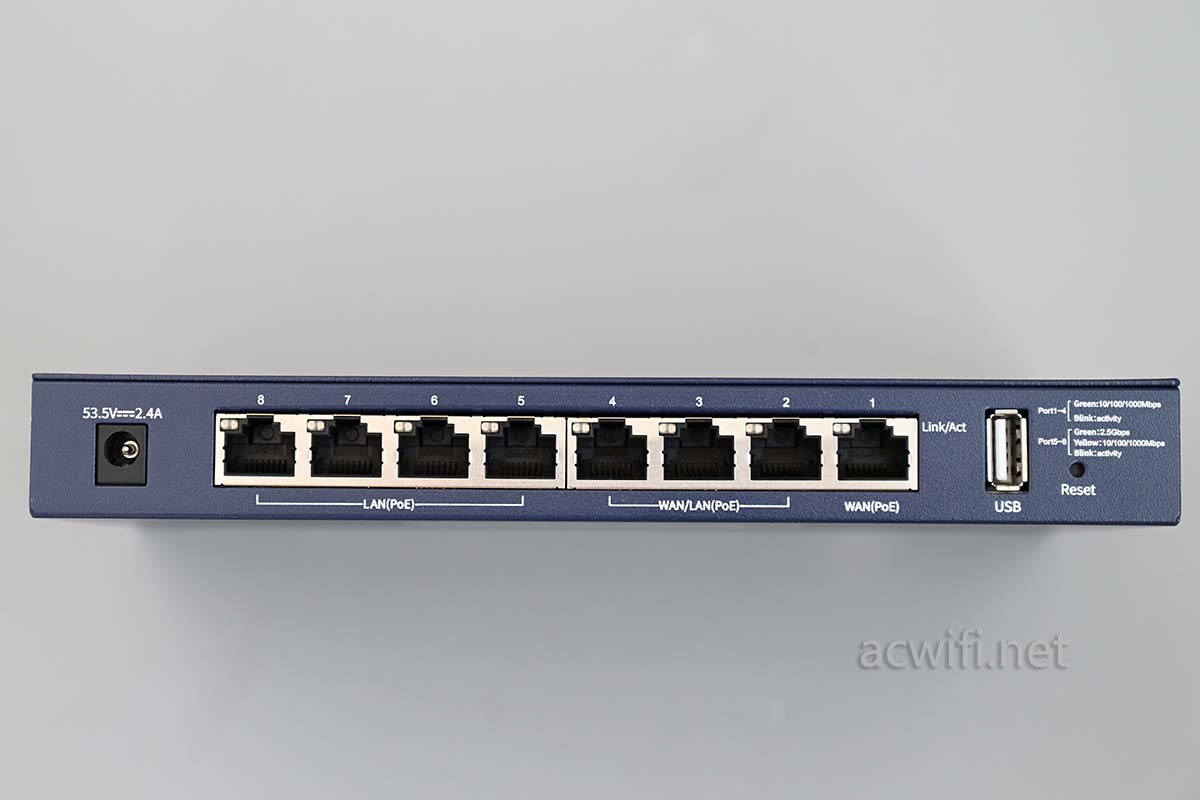

一共有8个POE口，其中呢，下图左边四个LAN口是支持2.5Gbps速率，右边四个是全千兆速率，这4个千兆口可以全部作为WAN口，支持4条宽带接入。这里体现了这台R5408PE的一个缺点，4个2.5G口不能作用WAN口使用。如果要WAN口是2.5G的，就要等另一款机型了。

因为可以支持4个2.5G POE供电，所以，优点就是可以完美地与5407GC、5400Gi这些支持2.5G POE的无线AP配合使用。可以发挥出2.5G内网的优势！

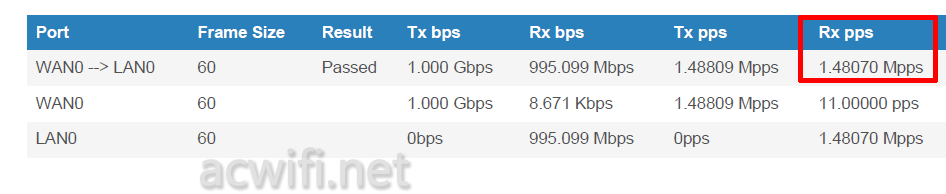

在拆机之前我测试了这台R5408PE的小包转发率（使用MiniSMB测试），是可以跑满的，达到1.48Mpps。wan to lan结果如下：

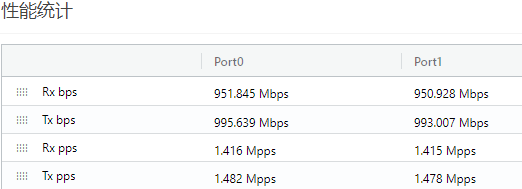

双向也可以跑满，结果如下：（看第四行Rx pps）

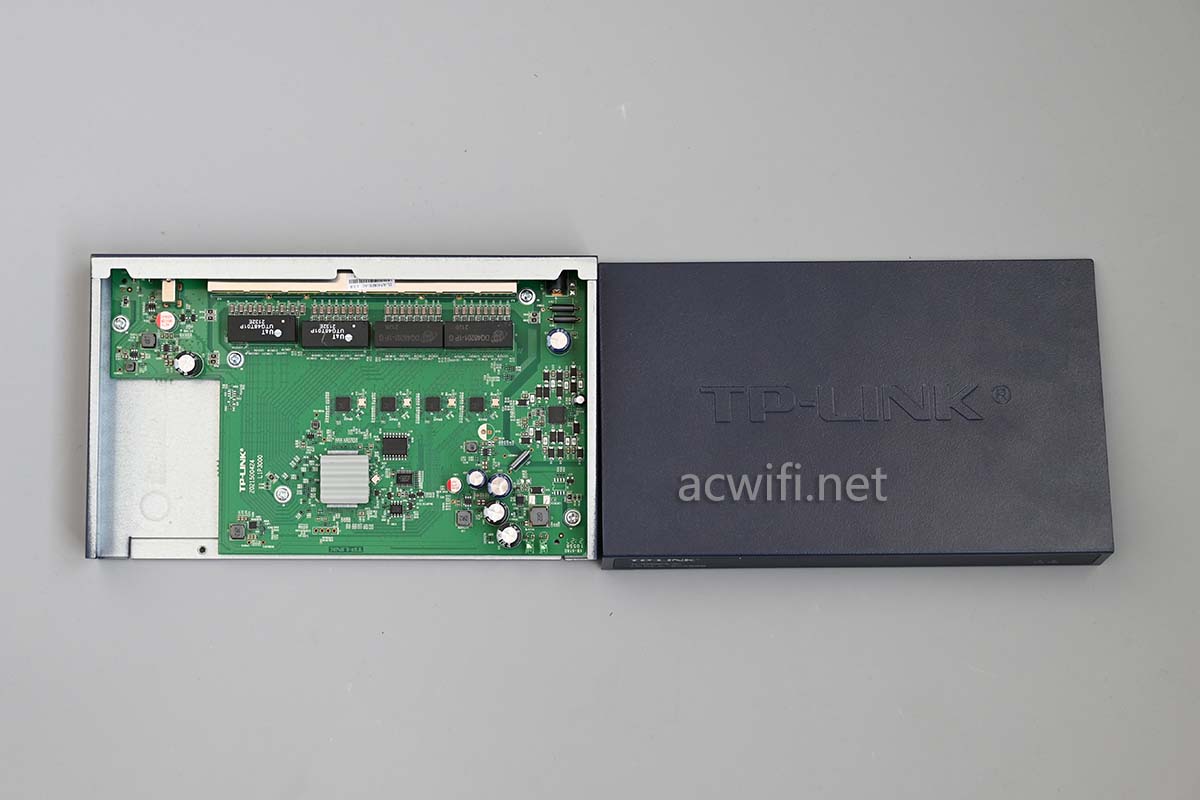

开拆：

有四颗一样的细小的芯片，估计是负责四个2.5G网口的PHY芯片，一颗大的芯片上覆盖有碳化硅陶瓷散热片：

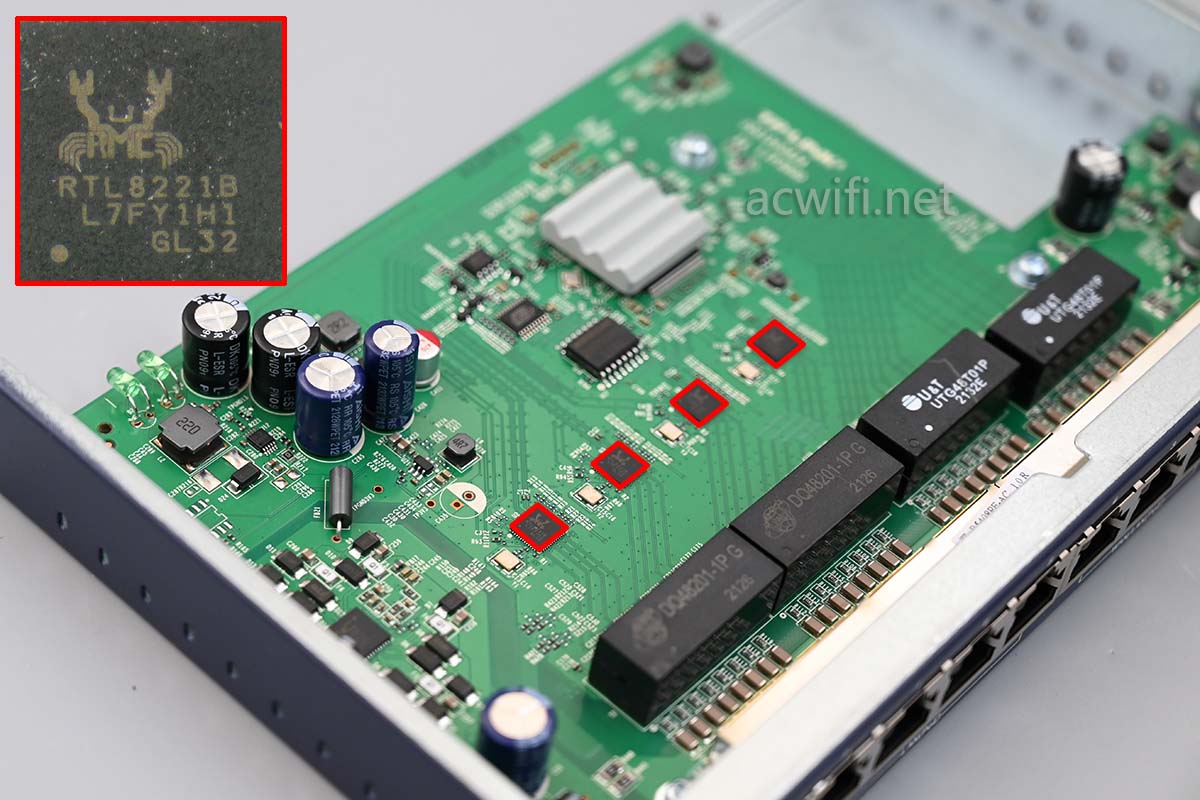

四颗2.5G PHY芯片型号是

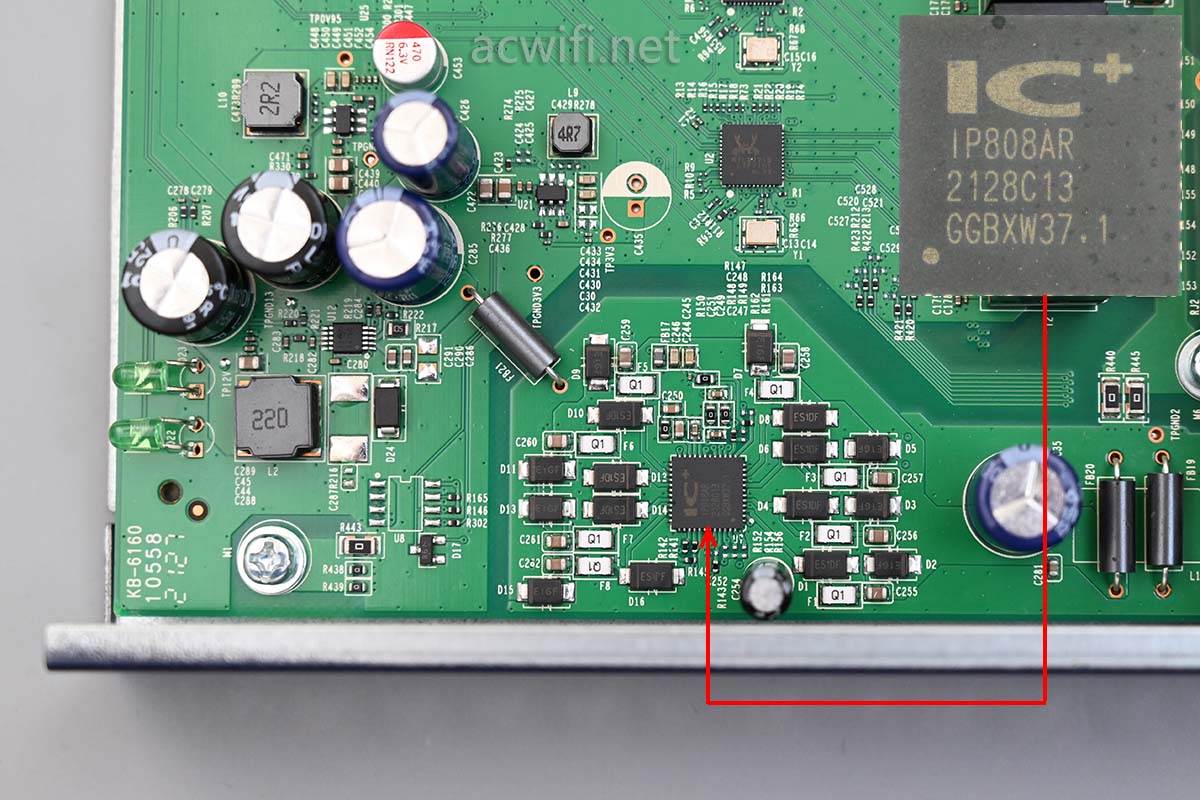

一堆电容的右下角，被一堆贴片包围着的”IP808AR“，是一款8口POE供电控制芯片。

IP808AR的参数如下：
IEEE 802.3AF-2003 and 802.3AT-2009 compliant
Single DC power supply voltage input (45~57V)
Pin Compatible with IP808
Wide temperature range: -40℃~+85℃
Supplies 8 independent power ports
Built-in power FETs
0.1R sense embedded
Built in Total current limit for Smart power management.
I2C Bus to access up to 8 x IP808AR devices
Continuous system monitoring for every port
Independent system parameters setting for every port
Thermal monitoring and protection
Built-in 3.3V regulators for external devices
Built-in Power on Reset
Configurations: (1) 30W x 8 ports
Built-in LEDs control for multi-port use
Built-in EEPROM interface for dumb application
Low power dissipation
Direct or Shift Overload LED
H/W ALT_A/ALT_B mode Setting
Package and operation temperature 48 Pin(7mmx7mm) QFN, -40~85℃

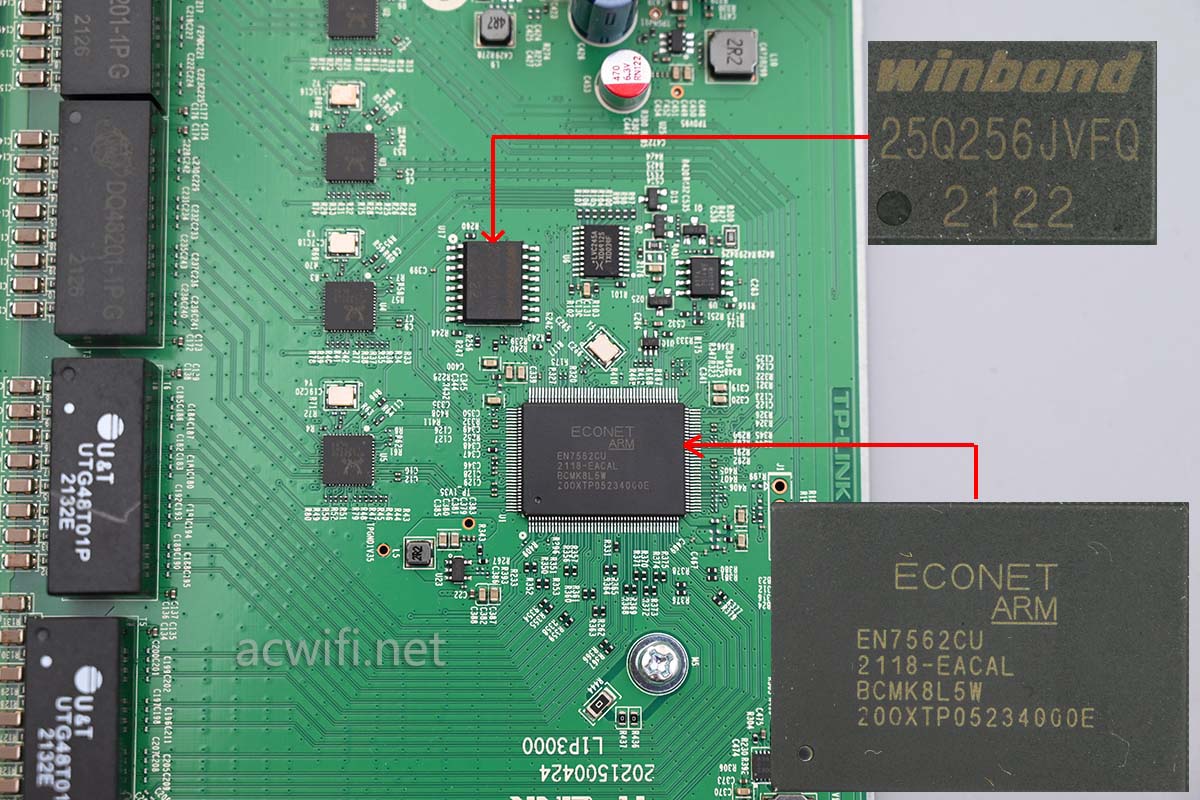

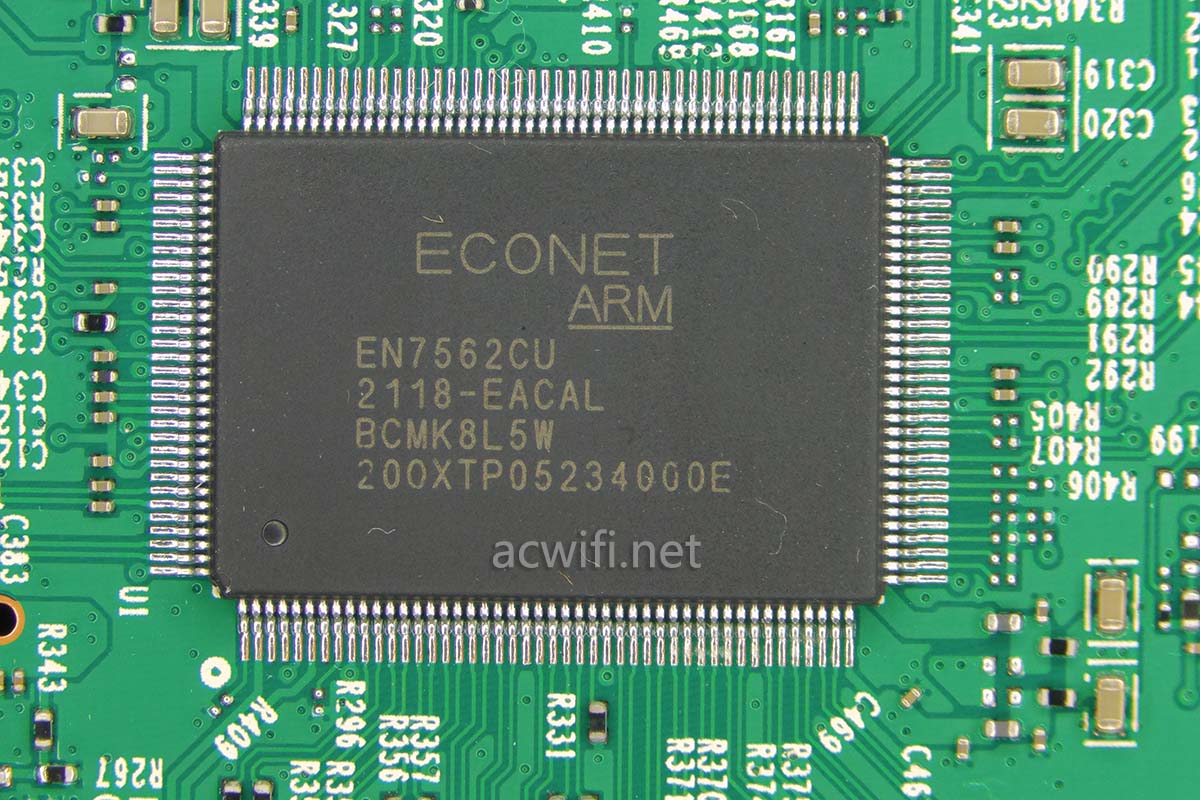

取下主控芯片上的散热器，这款R5408PE的CPU型号是EN7562（MTK收购了ECONET）。淘宝卖家是双核和集成512MB内存的，我也查不到资料。

（待机时的内存占用率是24%）

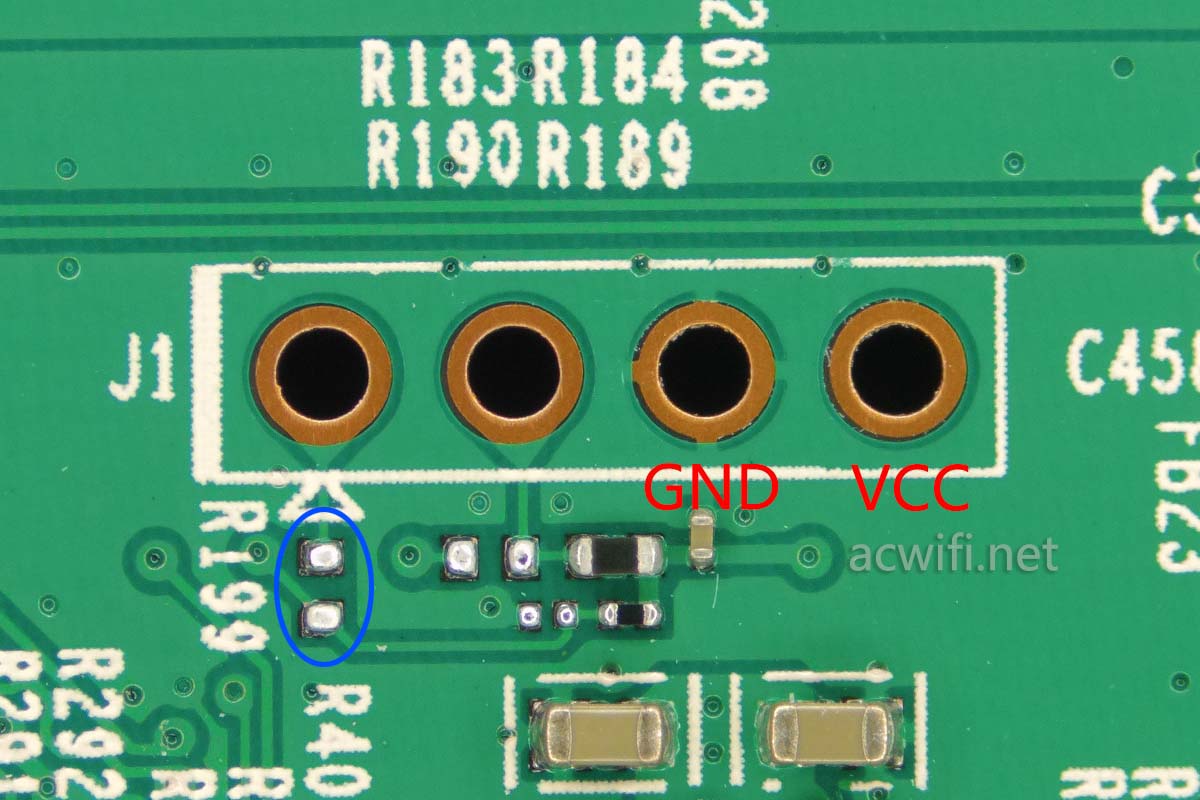

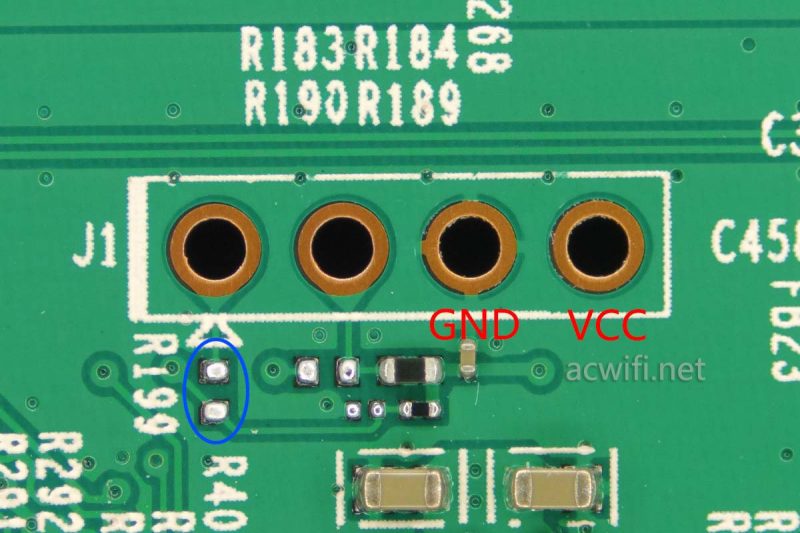

原以为通过TTL读取启动信息可以查询到有一些蛛丝马迹，我接我凭经验分辨出GND、VCC且焊上三个针脚之后，上电后没任何输出呀。。对掉Tx和Rx后依旧没有一点输出。仔细发现下图中的蓝框位置了少些什么东西。。断路了。。从旁边的丝印R199得知，应该是欠了一颗贴片电阻。阻值不详！没敢随便接上，我怕爆炸。

就是不想让这颗EN7562的参数外泄吧？

8个网口全接在这颗EN7562身上，包括4颗2.5G PHY芯片也是。

估计这货也能用在光猫产品上。

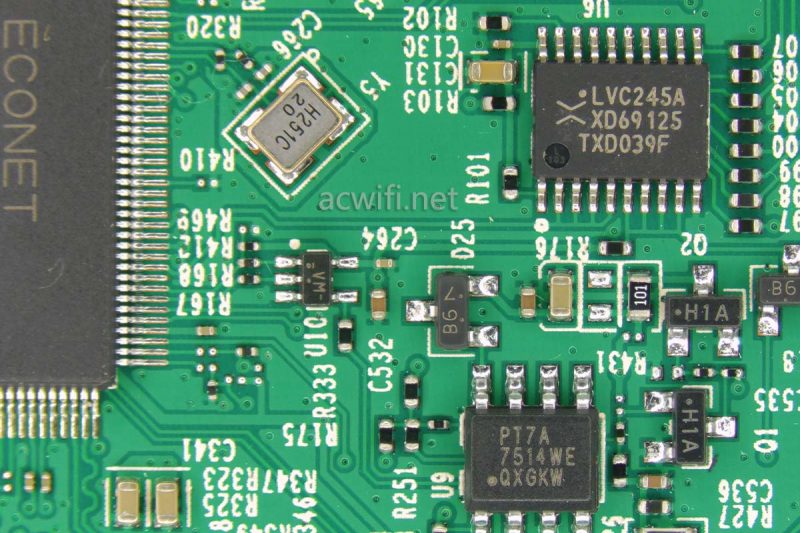

EN7562旁边有颗闪存芯片，型号是W25Q256JVFQ，容量32MB。

还有一颗LVC245A，型号可能是74LVC245A。

在百度搜索74LVC245A的资料如下：（不一定准确）

宽工作电压范围：1.0 V至5.5 V
最适合低压应用：1.0 V至3.6 V
接受介于VCC = 2.7 V和VCC = 3.6 V之间的TTL输入电平
VCC = 3.3 V且Tamb = 25 °C时的典型输出地弹：< 0.8 V
VCC = 3.3 V且Tamb = 25 °C时的典型高电平输出电压(VOH)欠冲：> 2 V
ESD保护：
o HBM JESD22-A114E超过2000 V
o MM JESD22-A115-A超过200 V
多种封装选择
额定温度范围为-40 °C至+85 °C和-40 °C至+125 °C

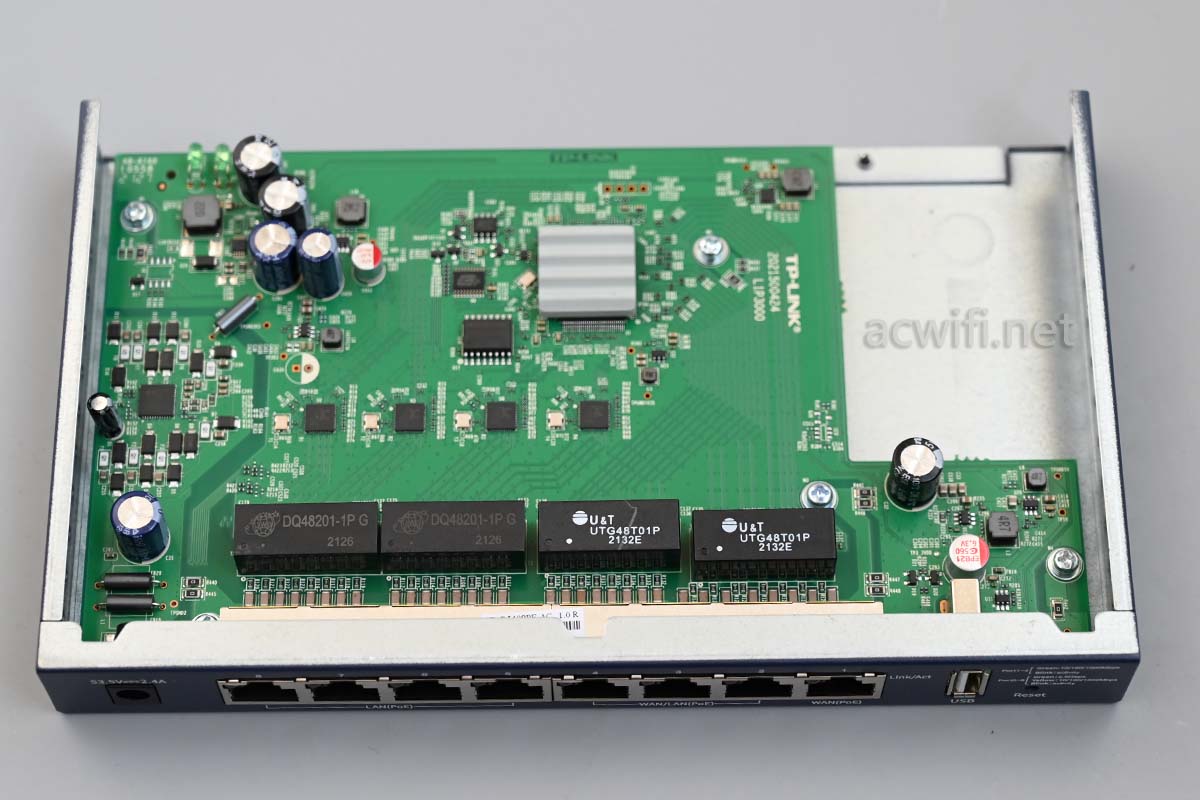

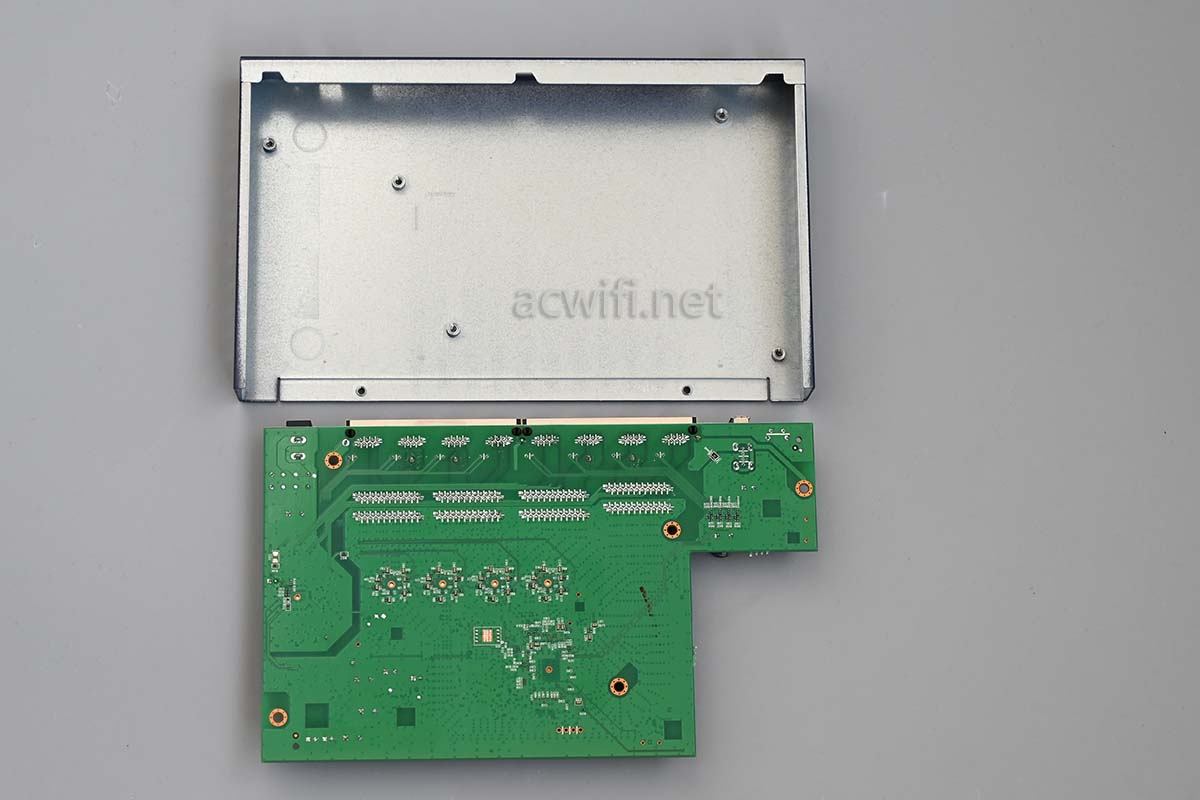

把主板拆出来，翻过背面看看，没啥。

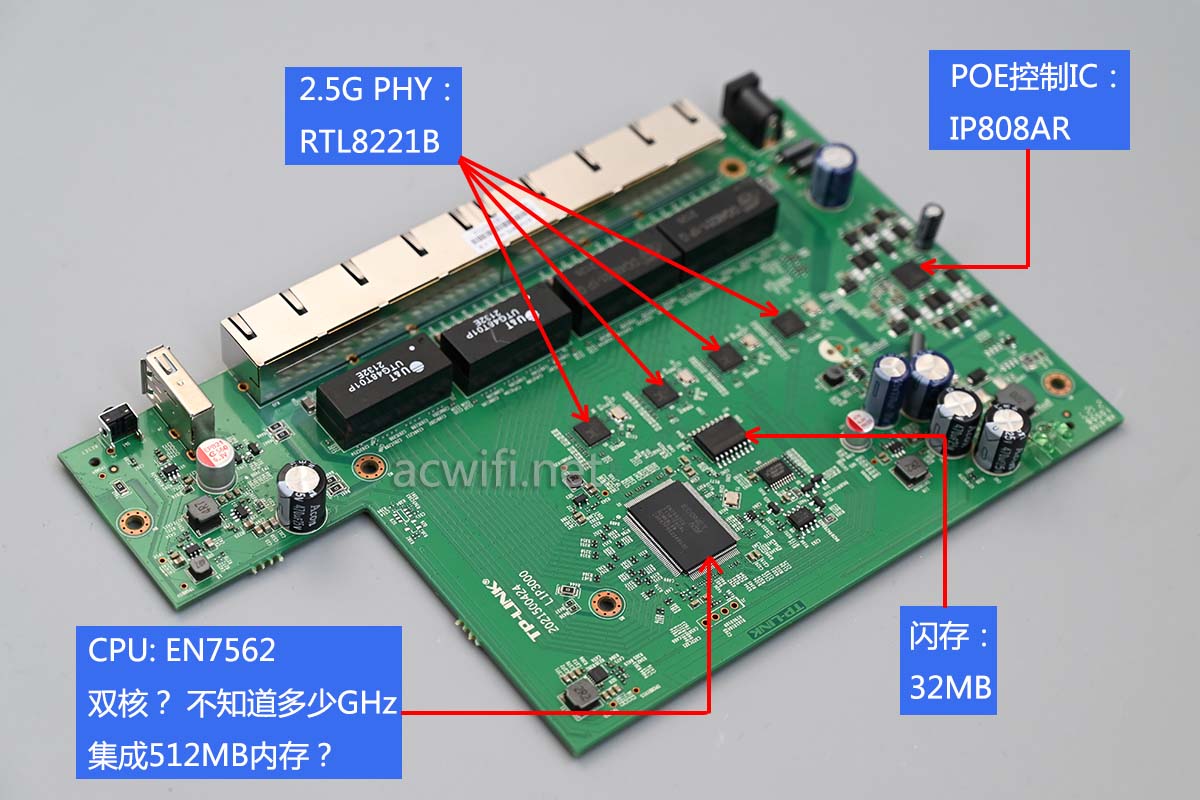

其它也没啥了，最后上个汇总图：

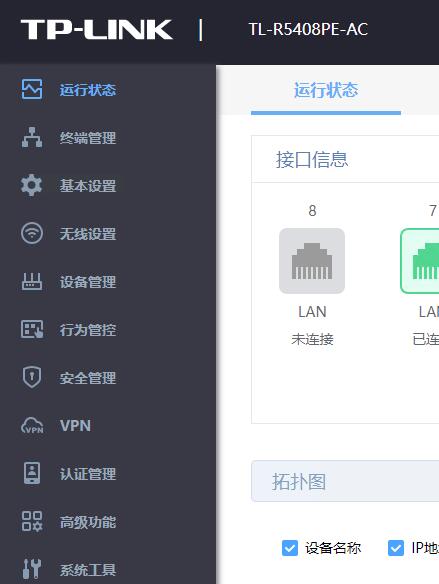

R5480PE的系统界面：

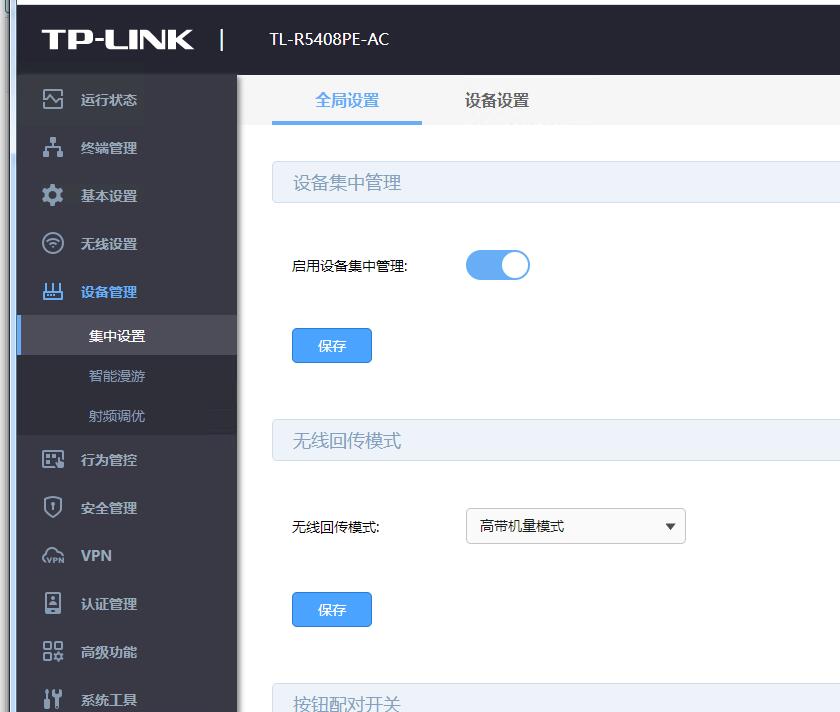

AC控制器菜单：

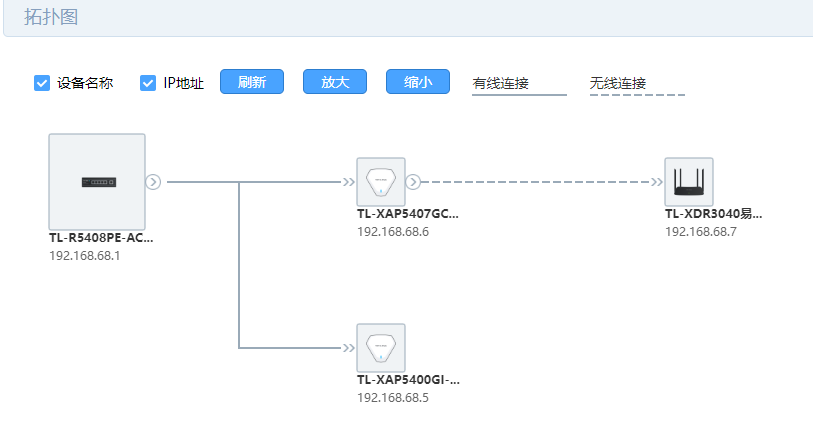

只要接了一台支持易展功能的无线AP就可以跟家用的易展路由器组网了。但跟家用的易展路由只能无线组网，插上网线后就失联。不清楚什么原因。

淘宝可以找到不到900元的，价格都在变， 我就不放淘宝链接了，多找一找就有便宜的。

双向能跑满64byte小包，支持最多四个WAN口，支持4个2.5G POE供电，缺点是没有2.5G WAN，有此需求的还要继续等。

按需选择。

若有任何疑问可在公众号（acwifi-net）上咨询。

如需转载请注明来源和链接，否则视为侵权行为！：路由器交流 » TP-LINK TL-R5408PE-AC拆机， 有四个2.5G POE
