TP-LINK XDR5450拆机，有点不合逻辑

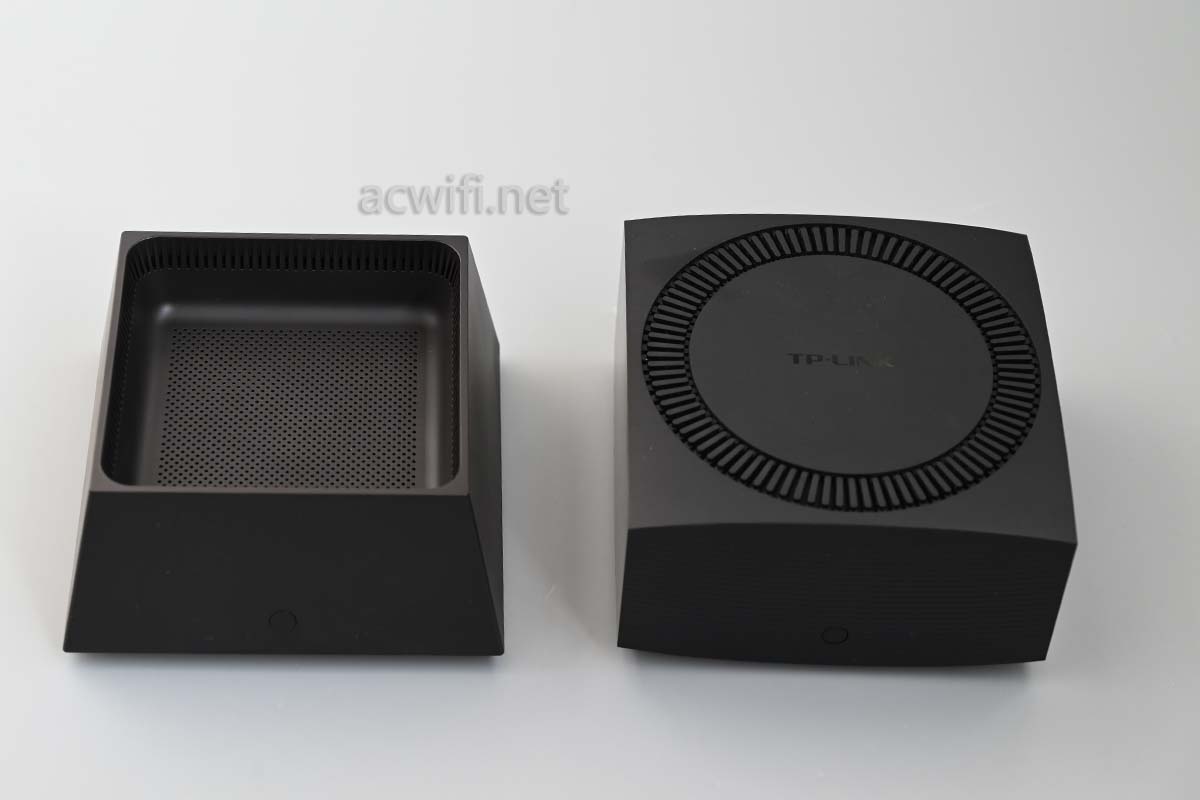

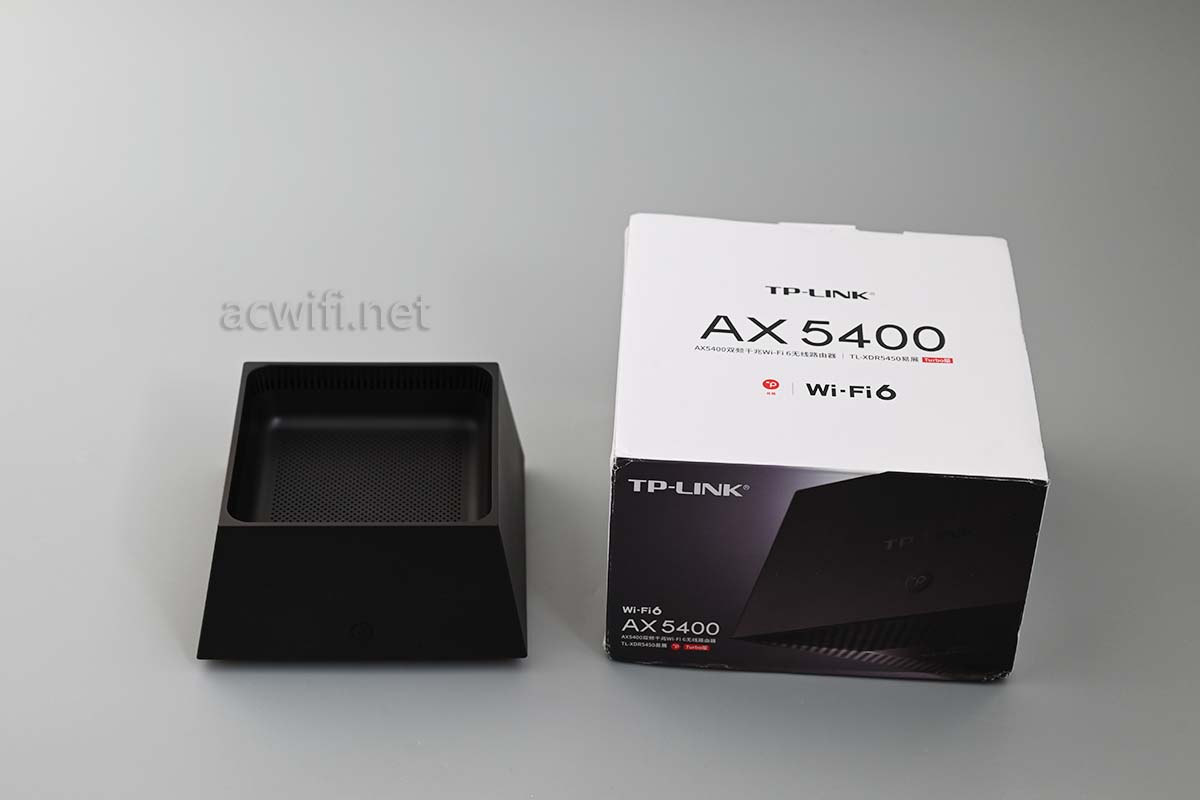

XDR5450的外壳跟XDR3250一样：
XDR5450跟XTR5466摆在一起：

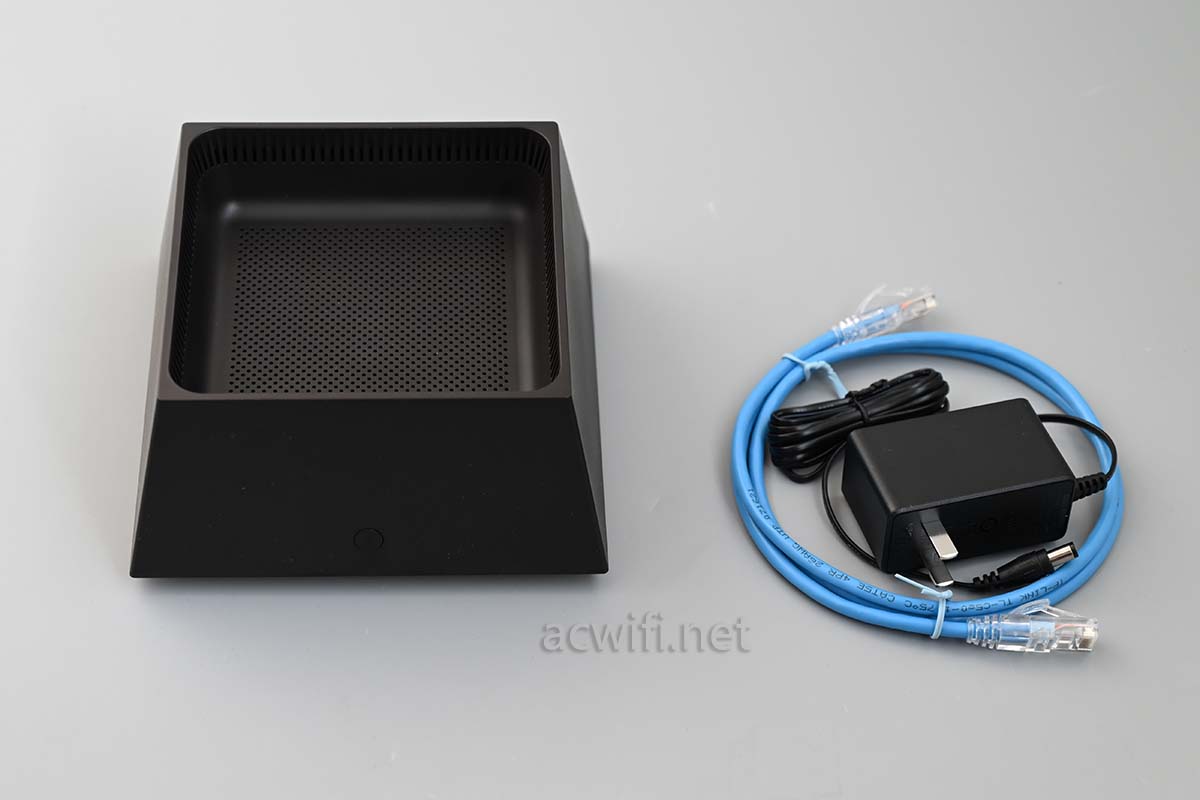

配件：

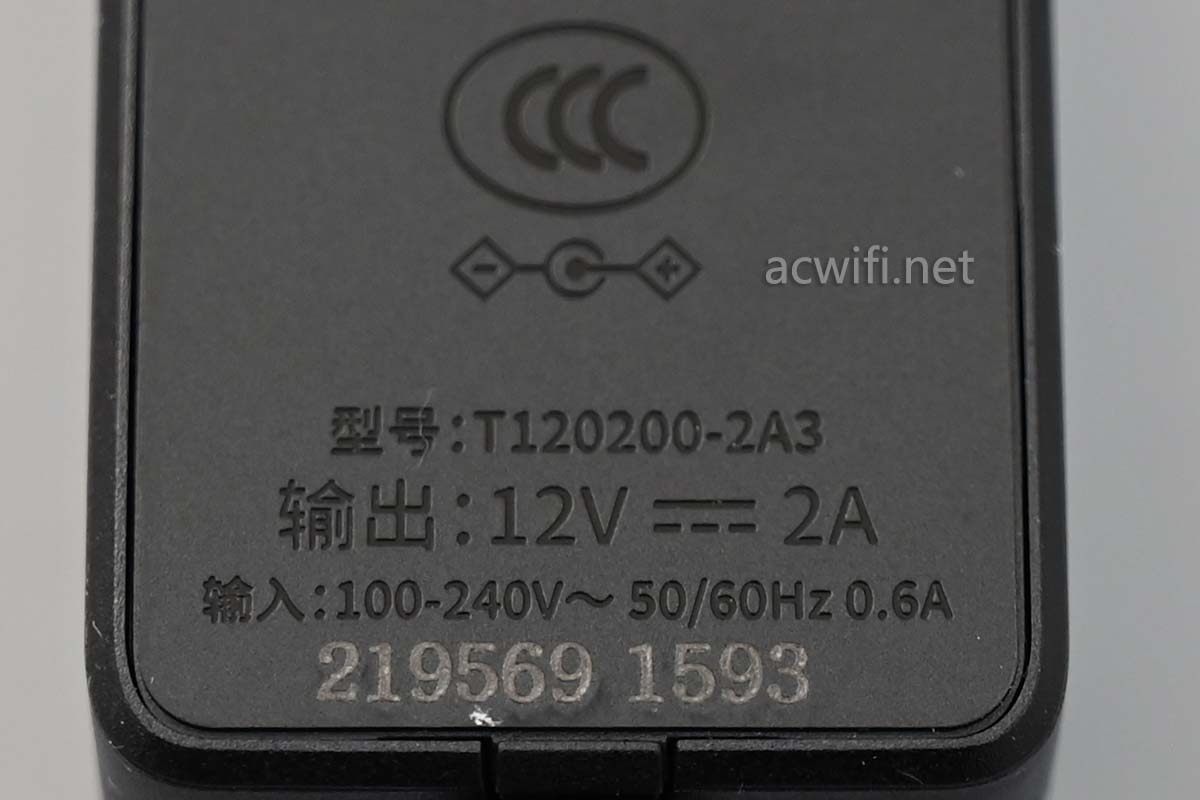

电源输入规格12V/2A，实测待机功率8.4W。

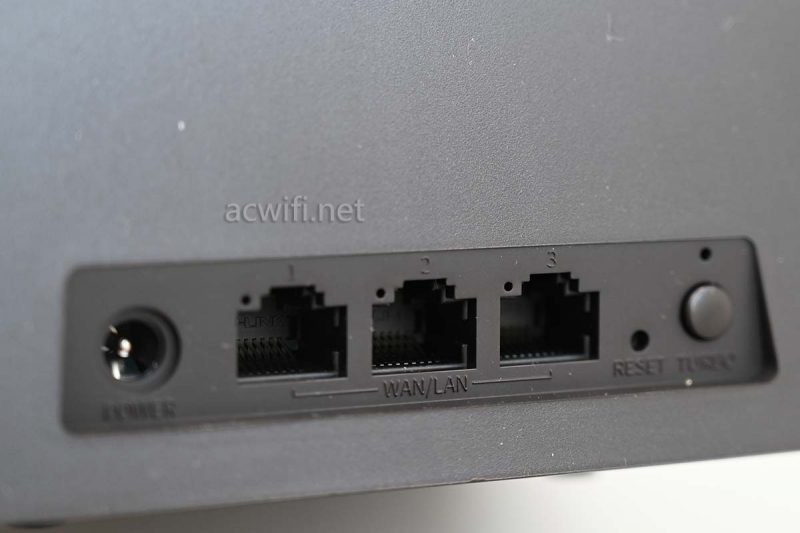

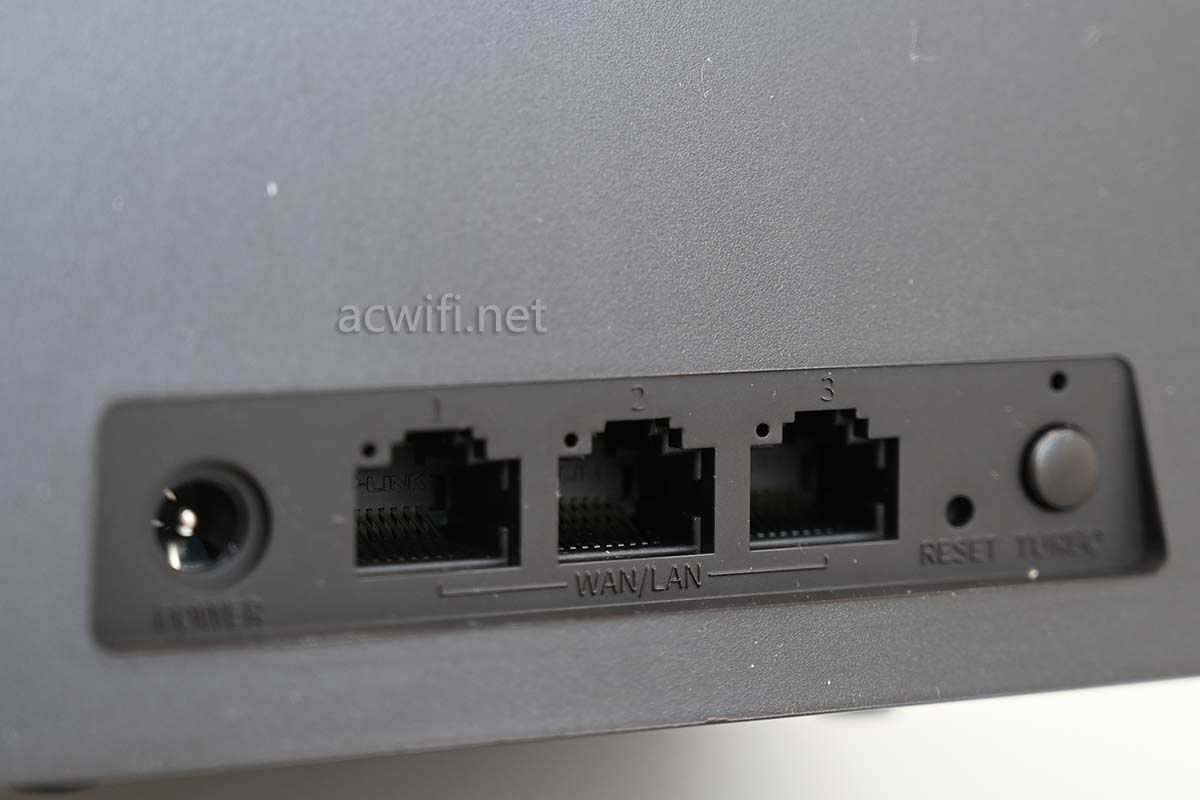

只有三个网口，有点少，要有3个LAN口才够用的朋友，这款不适合了。

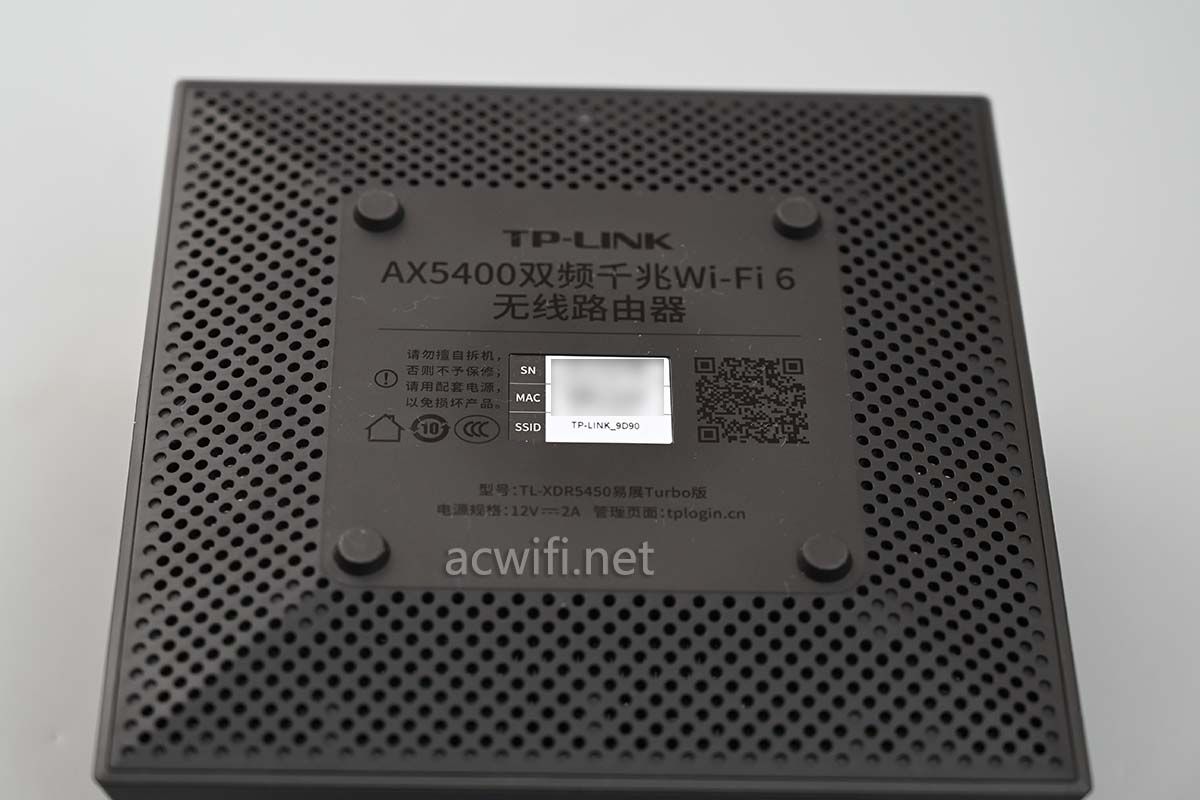

机身底部，型号：TL-XDR5450易展Trubo版，硬件版本号V2.0。

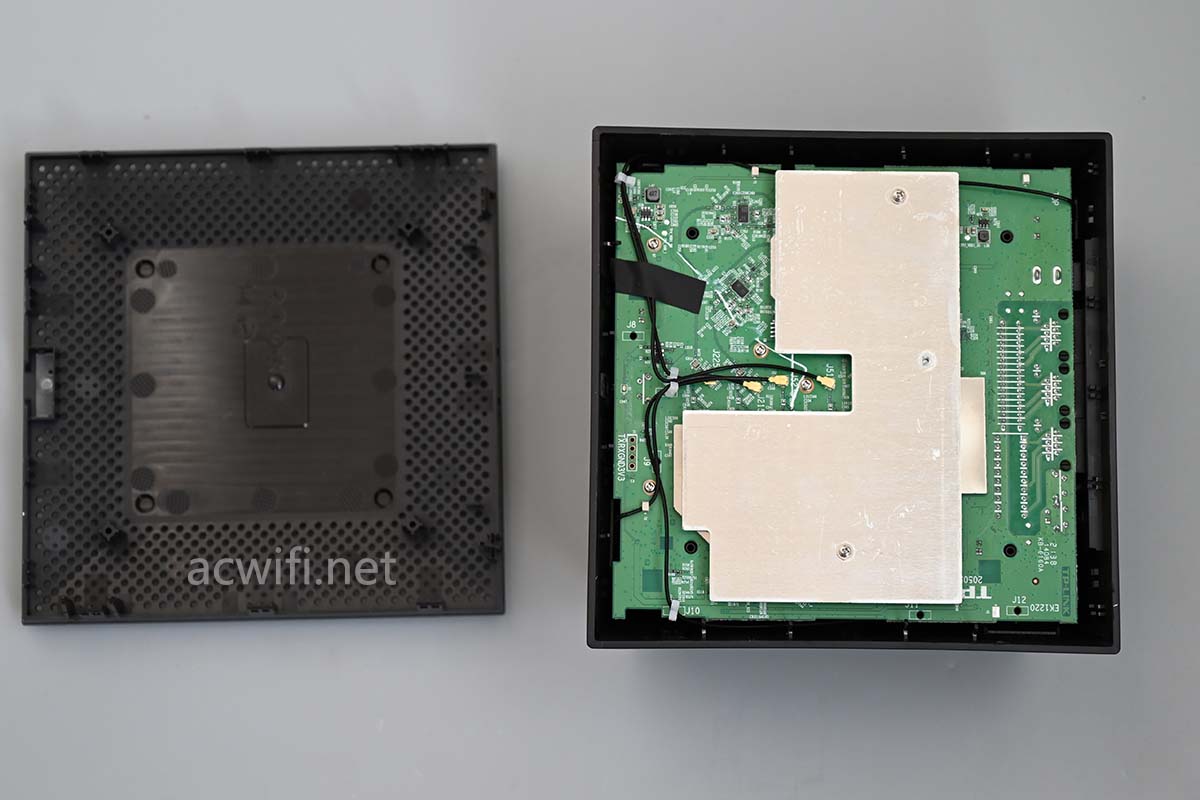

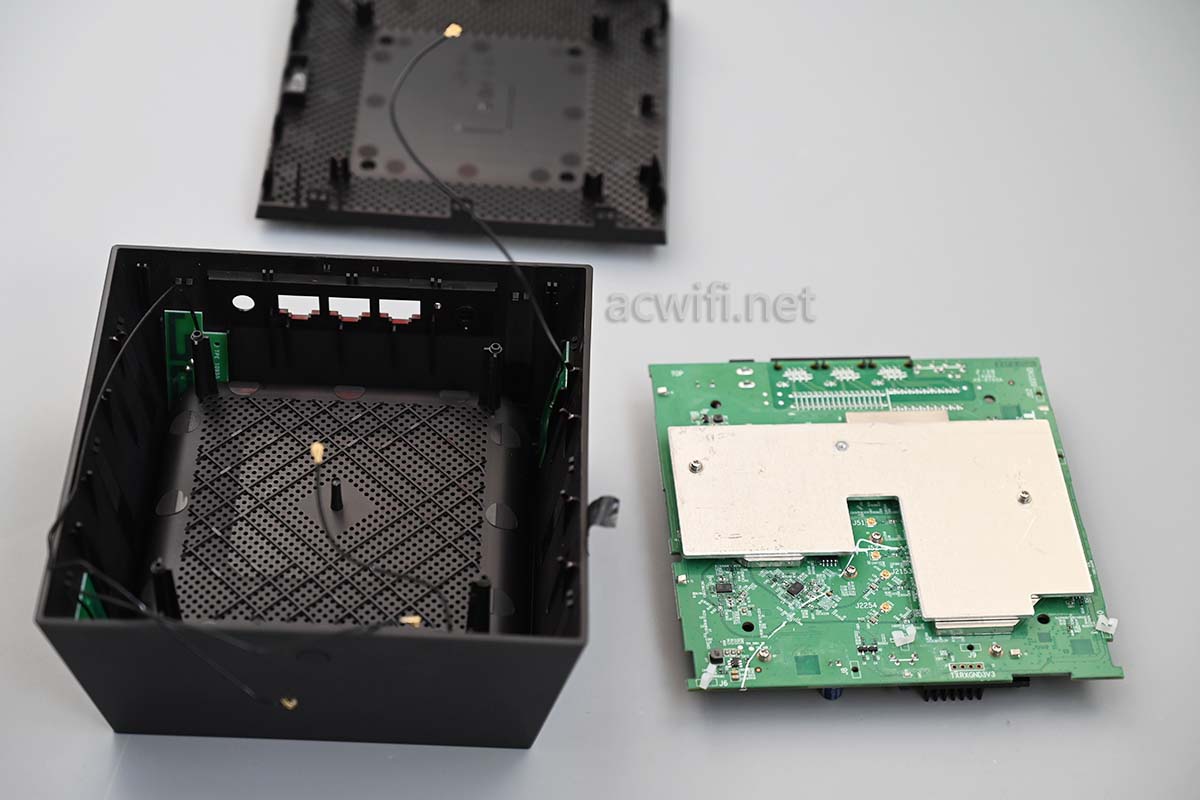

拆开外壳：

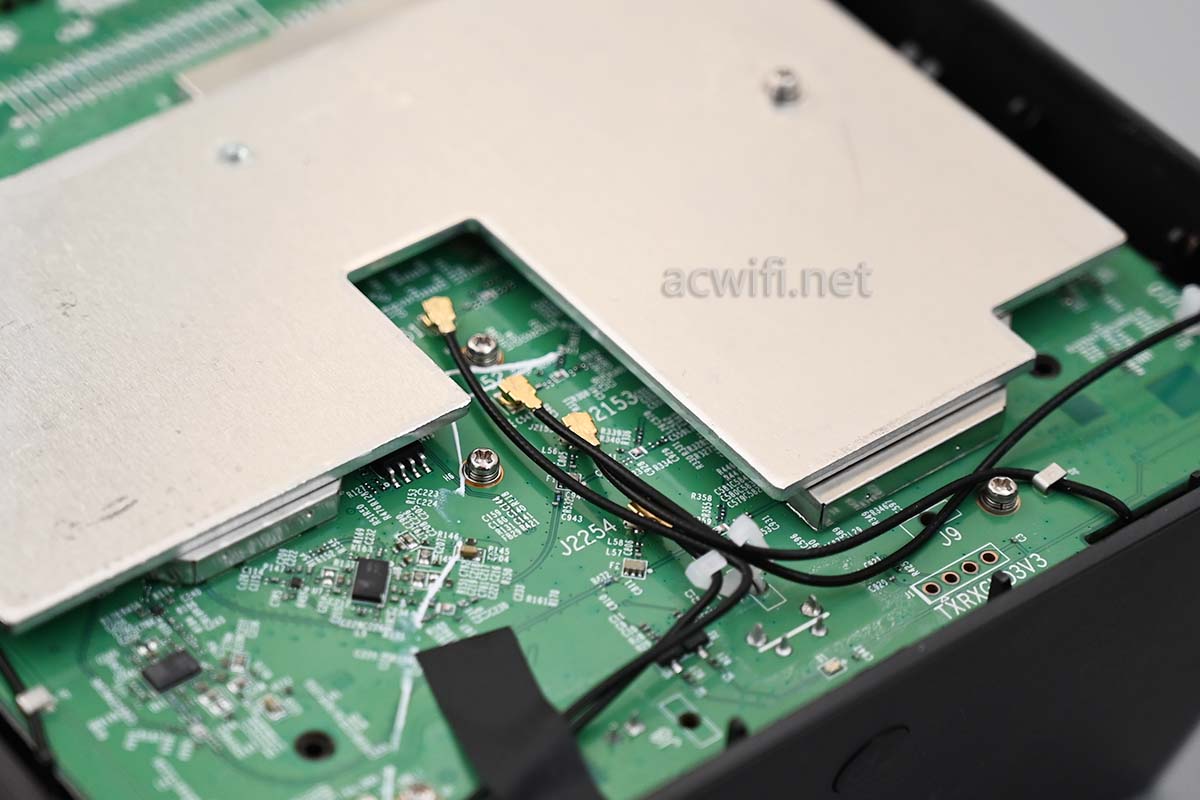

四个天线接口，方便拆出主板。

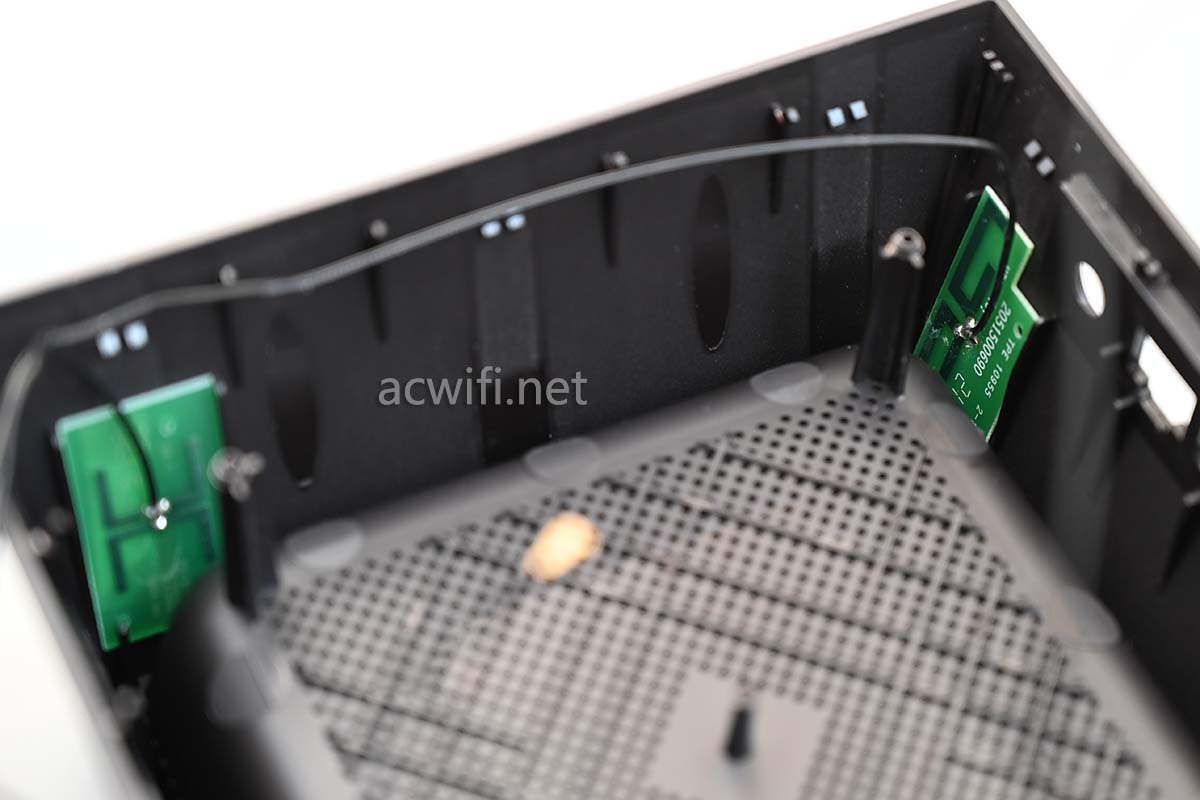

四根PCB天线分布在四个角落，其中有2片是双频天线。

这一面能看见网口，我定义为主板正面：

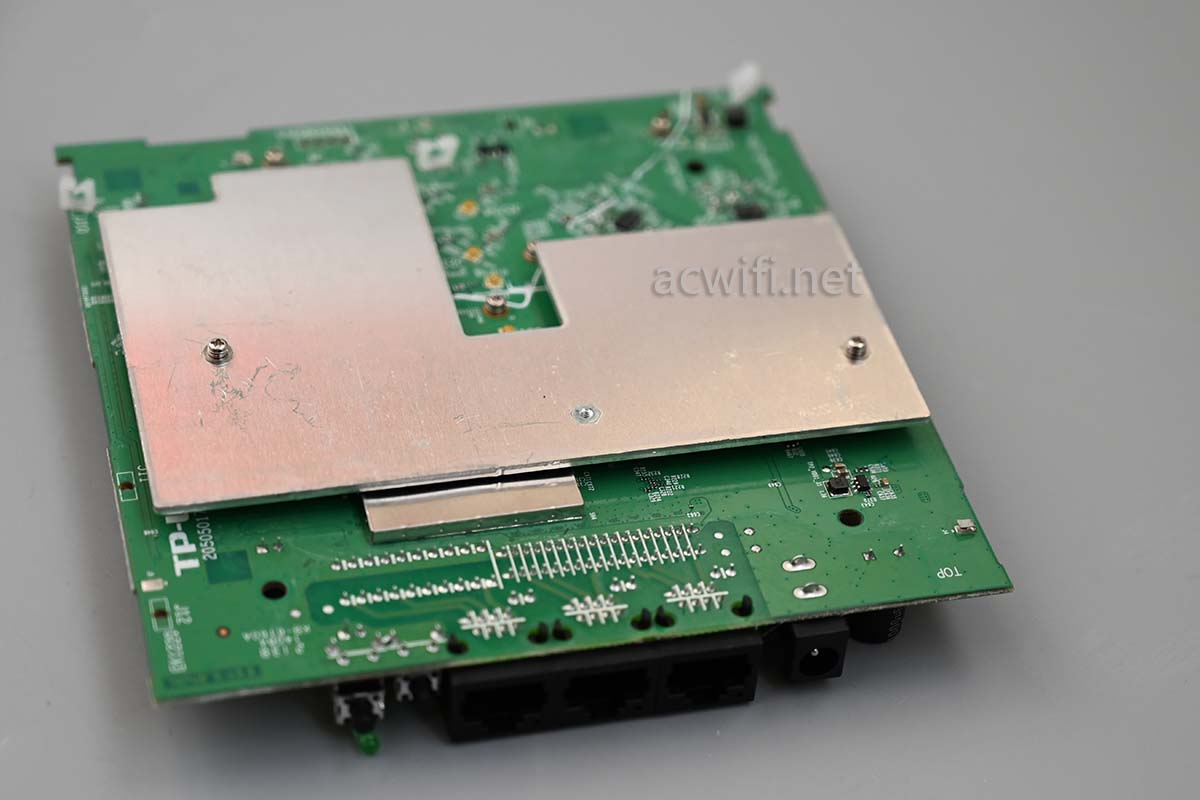

主板背面：

先拆背面吧：

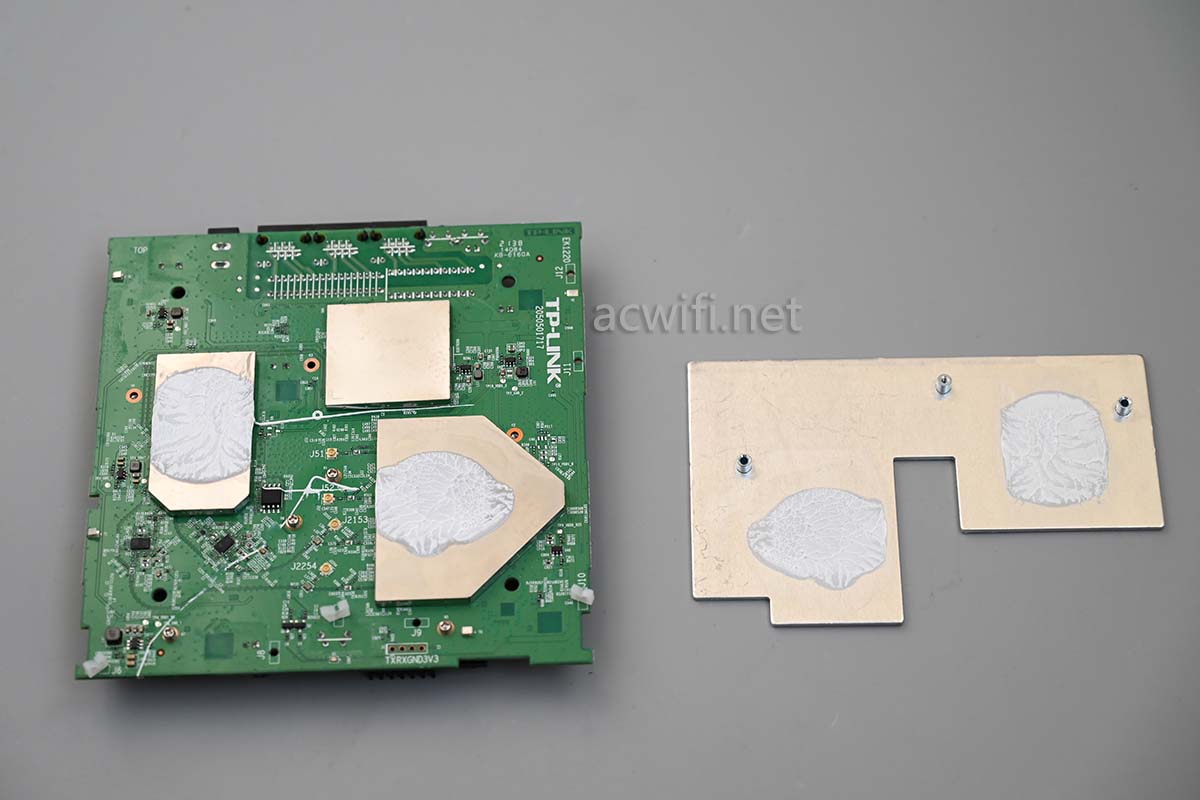

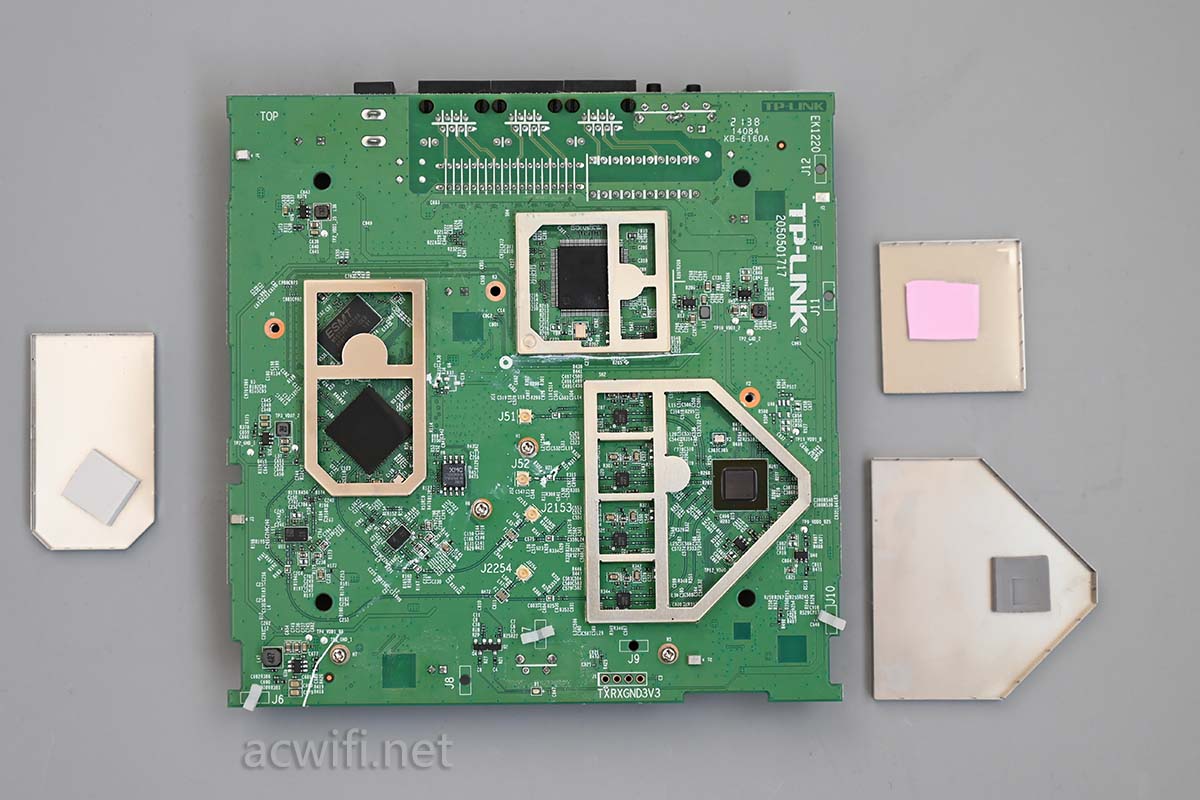

TP-LINK传统的导热硅脂，清理干净后打开屏蔽罩，可见主要芯片都在主板背面上。

先看5G芯片吧。

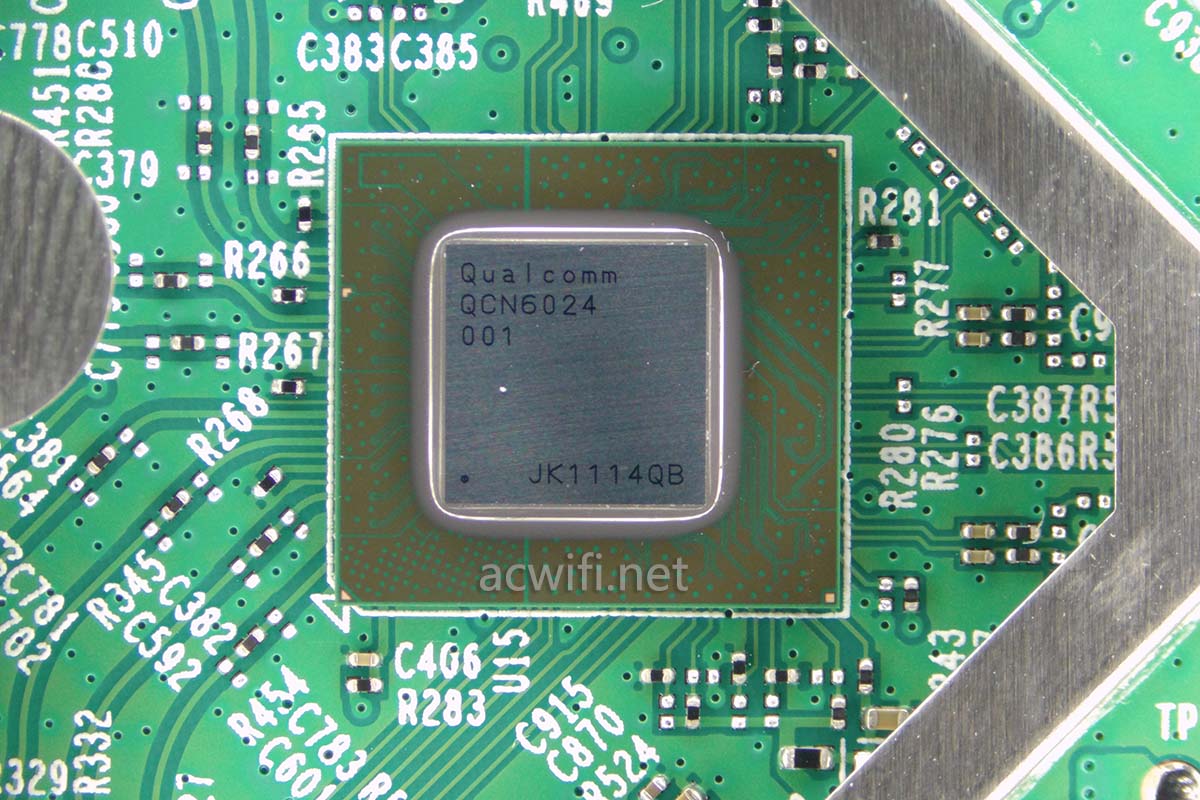

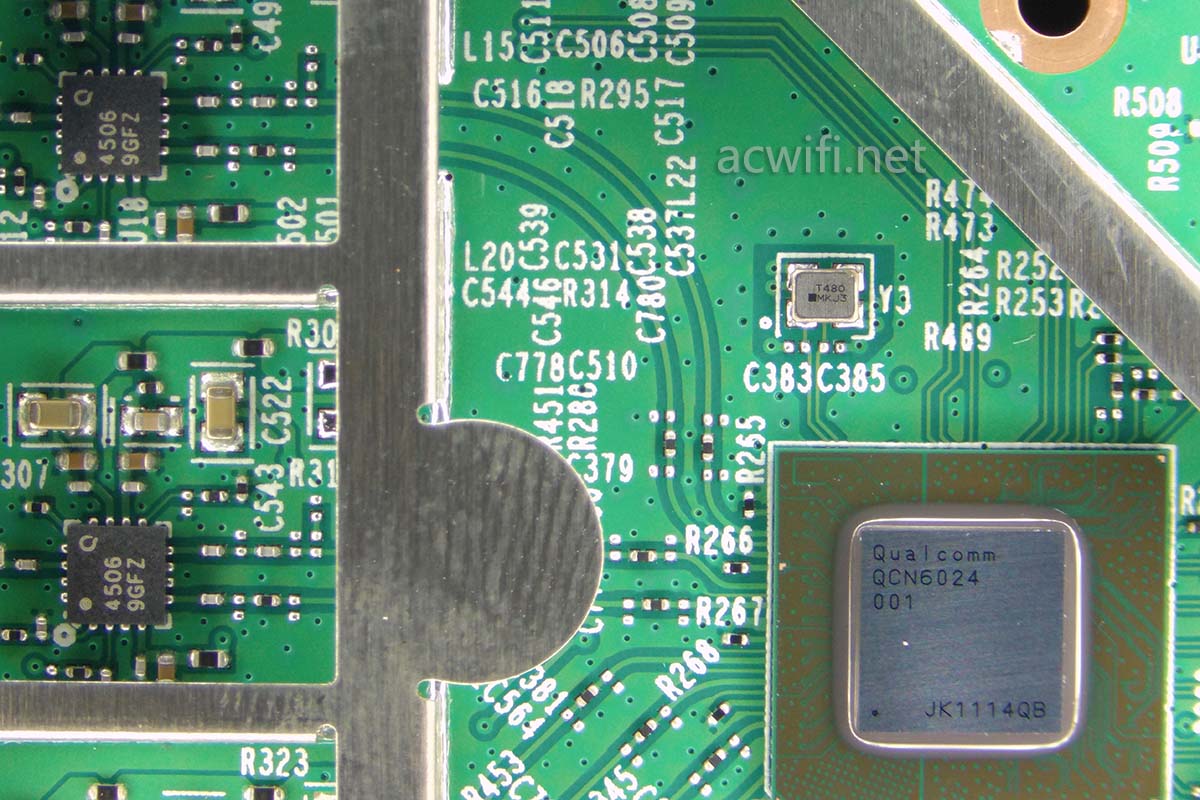

XDR5450的5G无线芯片型号是QCN6024，支持4x4MIMO，在160MHz频宽下最高无经速率4804Mbps：

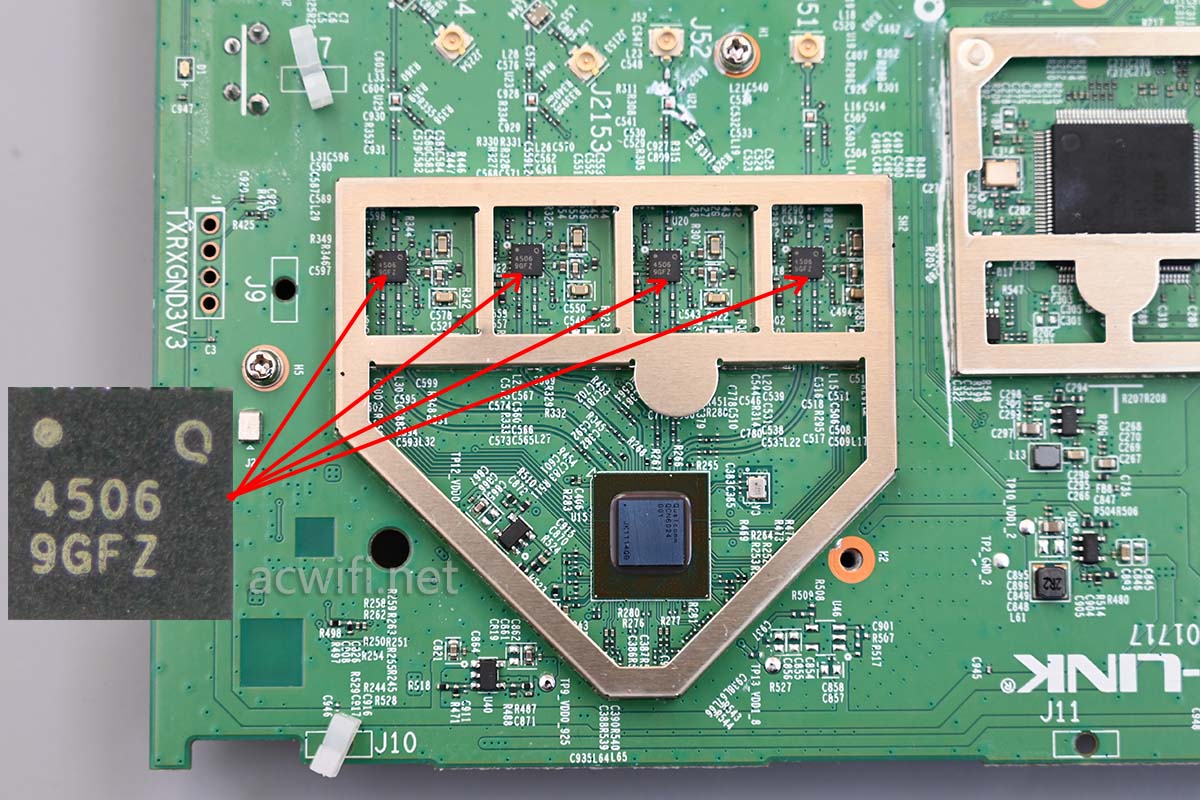

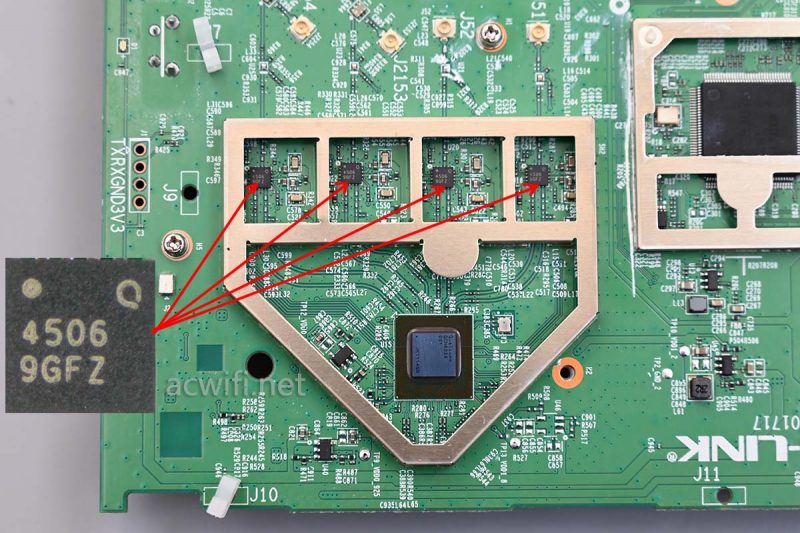

5G FEM芯片是QPF4506，跟XDR5430用的一样。

QPF4506不是高功率FEM芯片。

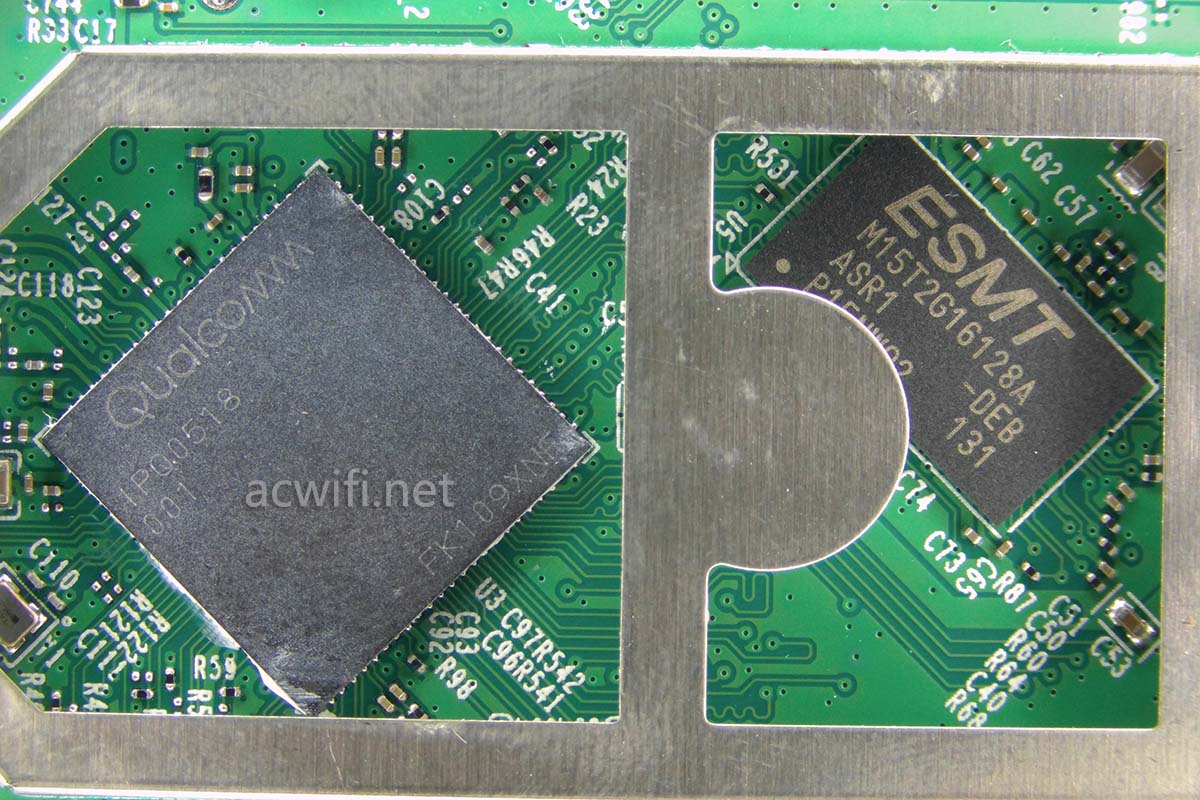

XDR5450的CPU型号是IPQ0518，双核1GHz，单核12线程NPU，集成2.4G Wi-Fi 6，速率574Mbps。

旁边的内存容量是256MB。

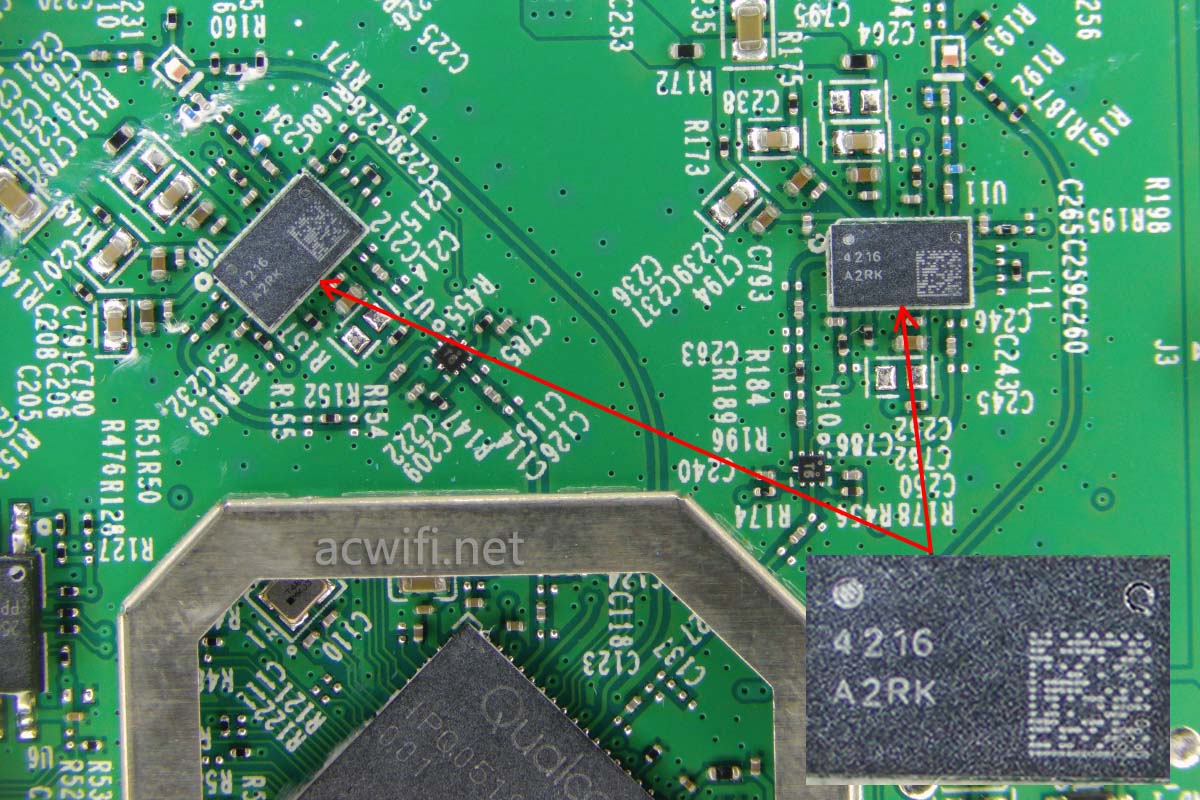

2.4G FEM芯片型号是QPF4216，也跟XDR5430用的一样。

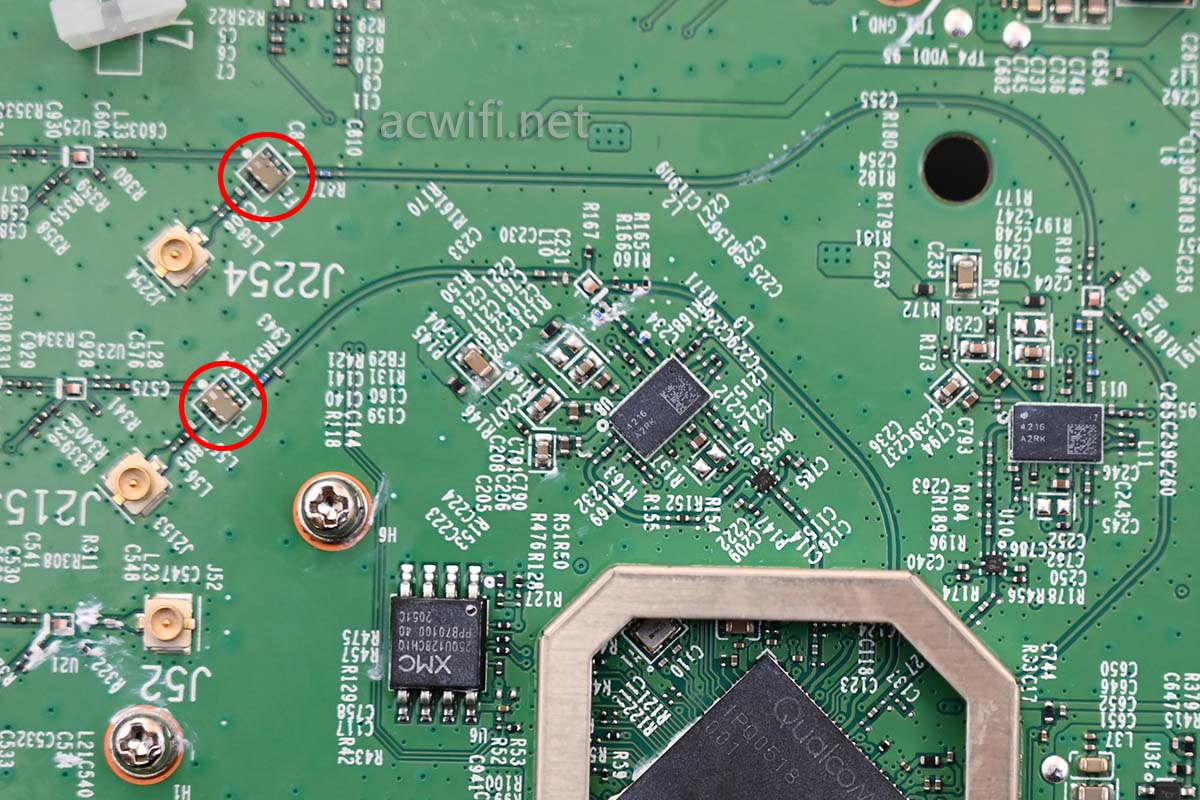

两路2.4G通过双工器与5G其中的两路合并：

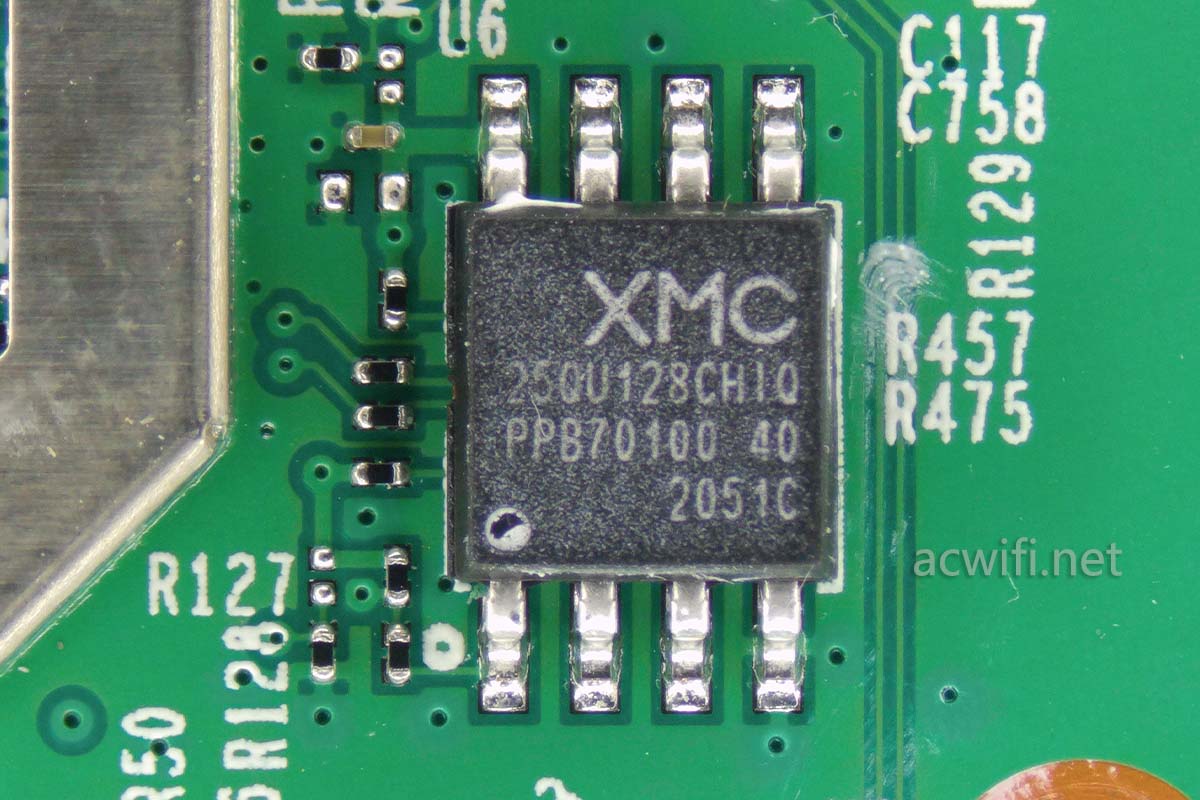

闪存容量16MB：

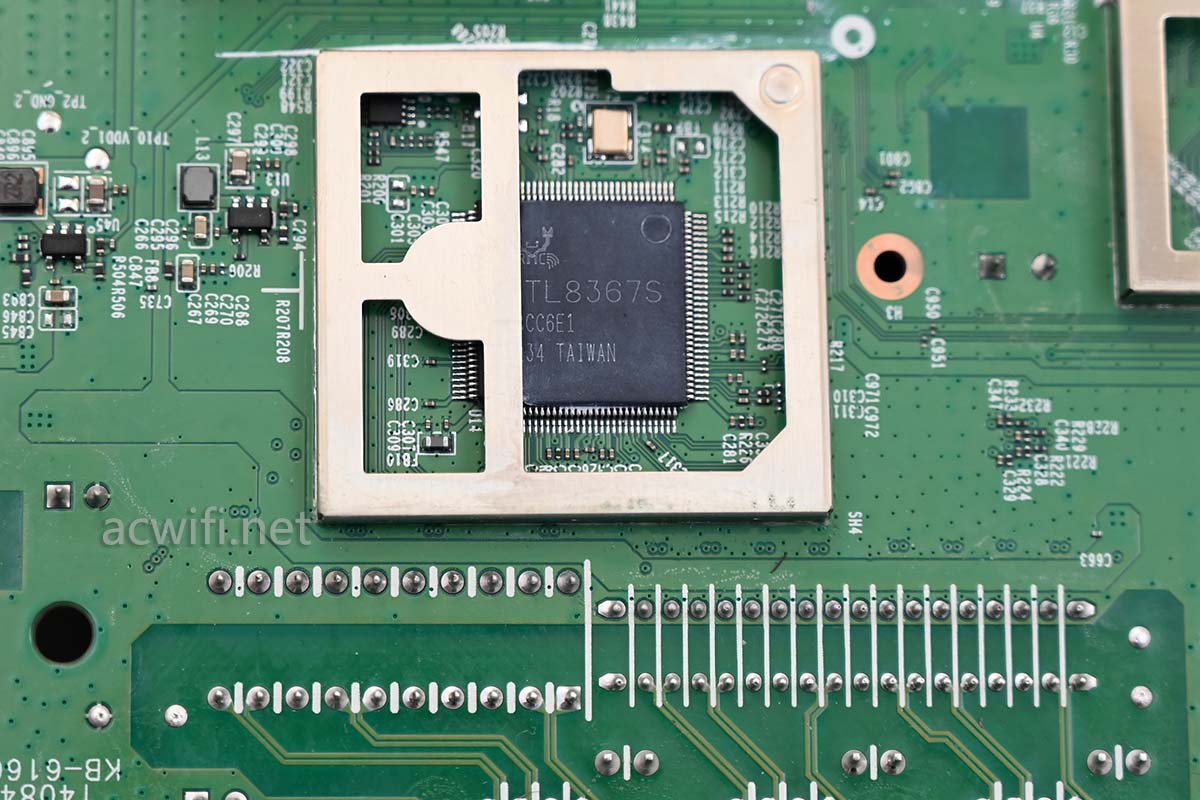

千兆交换芯片型号是RTL8367S，与XDR5430一样。但XDR5450支持自定义网口功能。

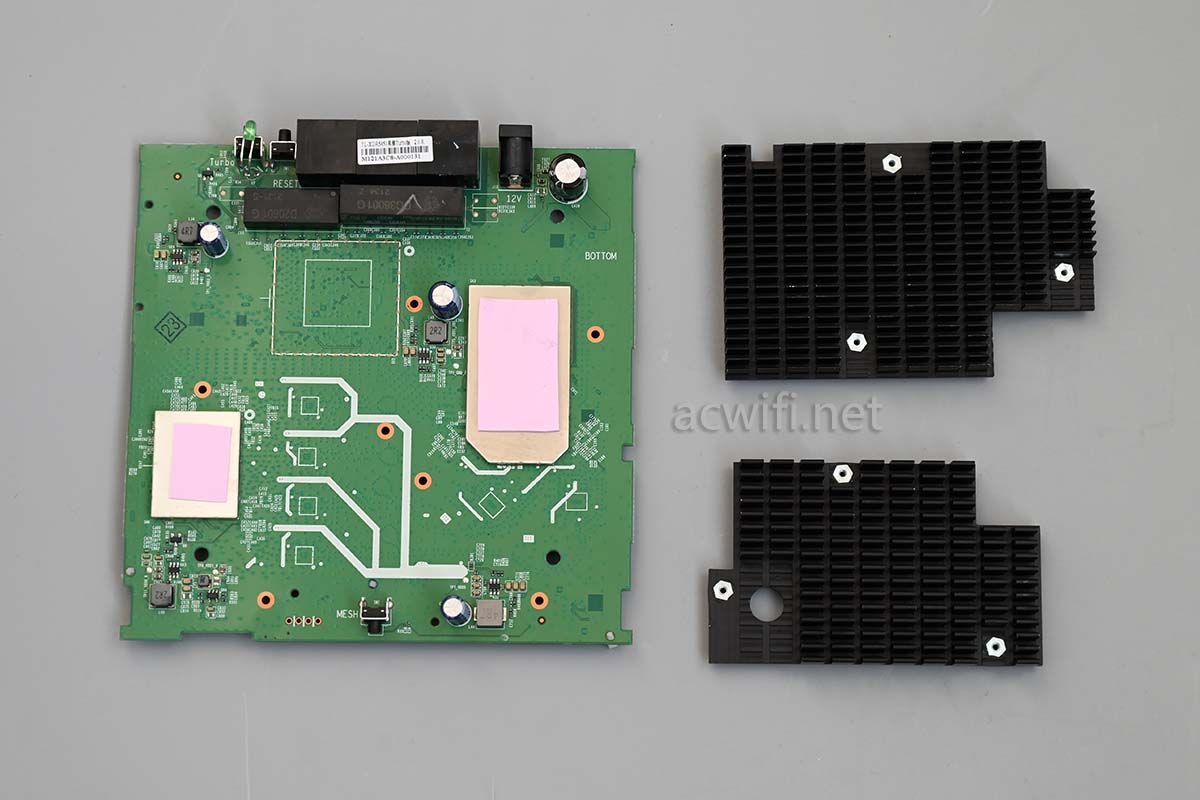

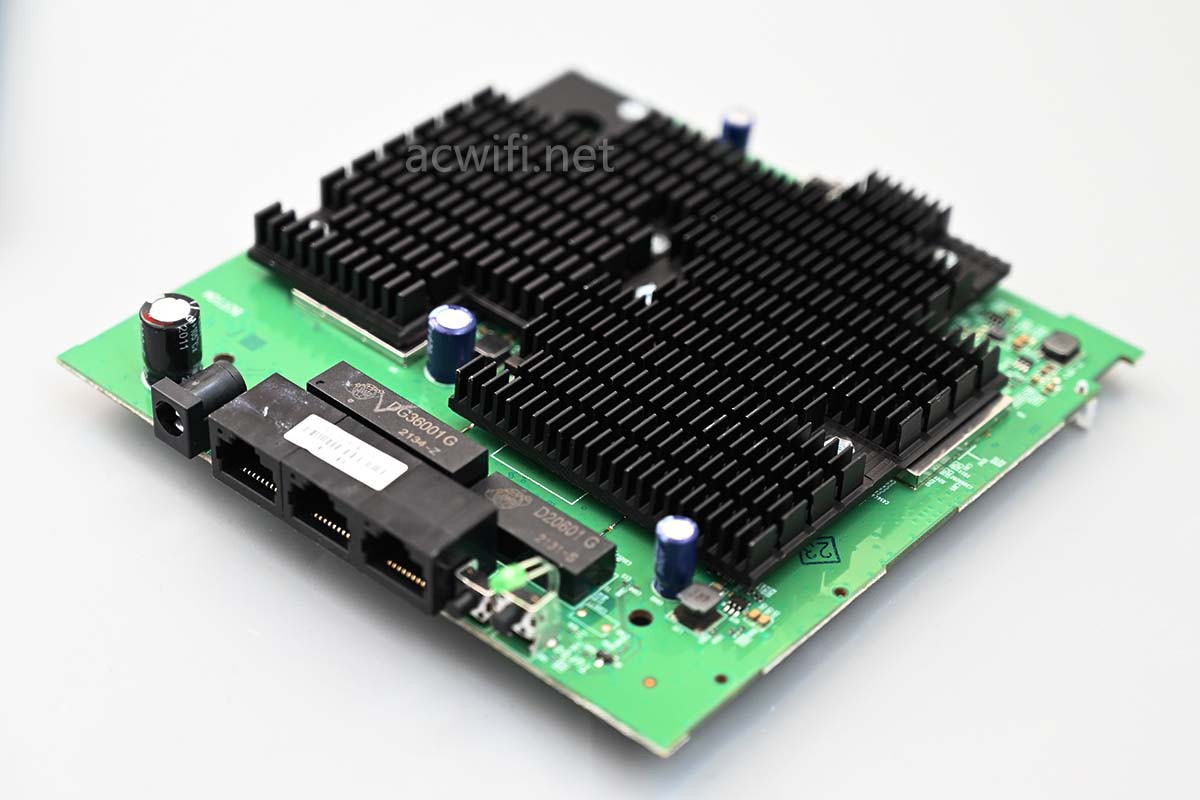

翻过去拆下主板正面的散热器，我以为是一整片：

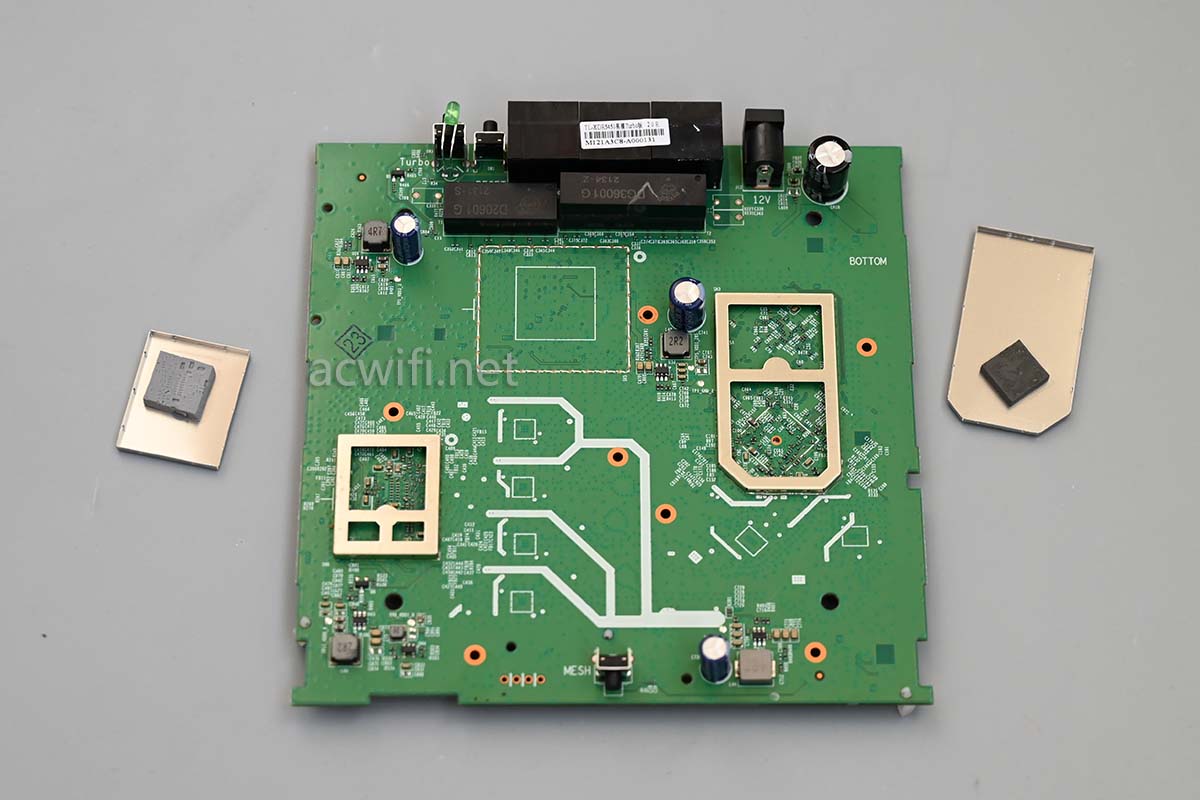

打开屏蔽罩：

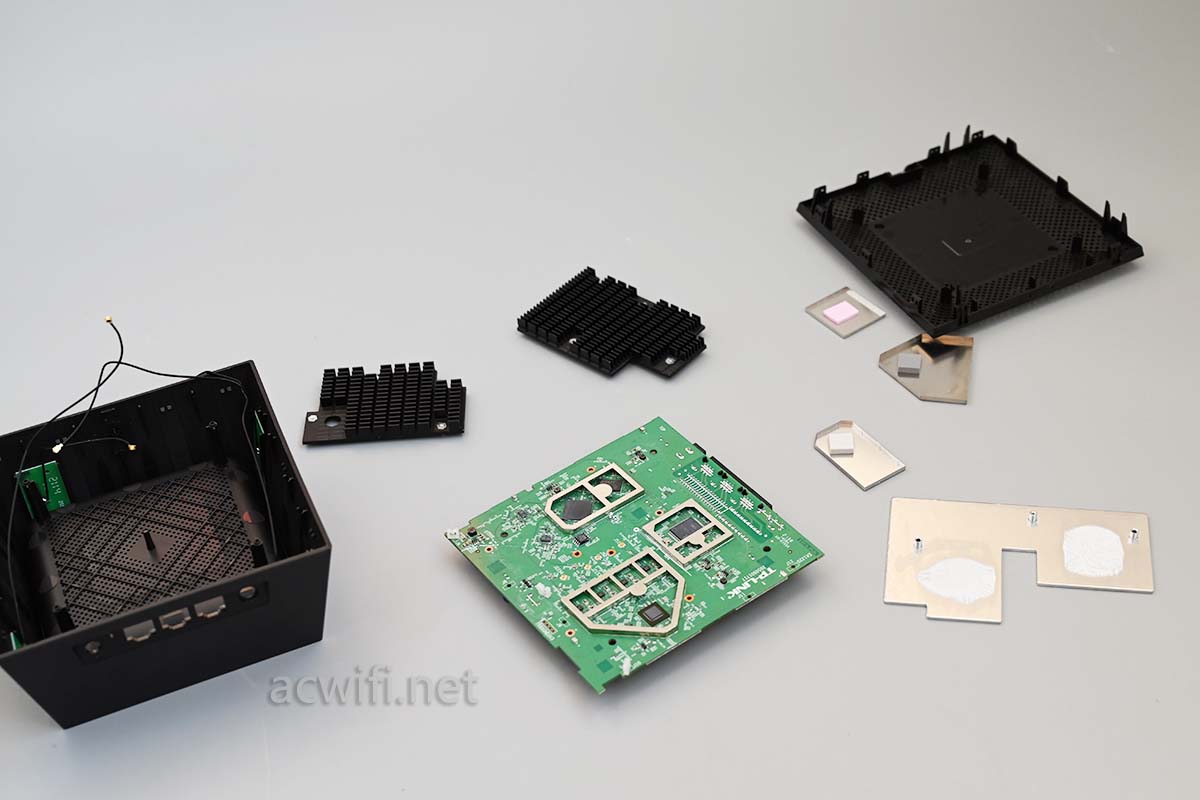

OK。。拆完了：

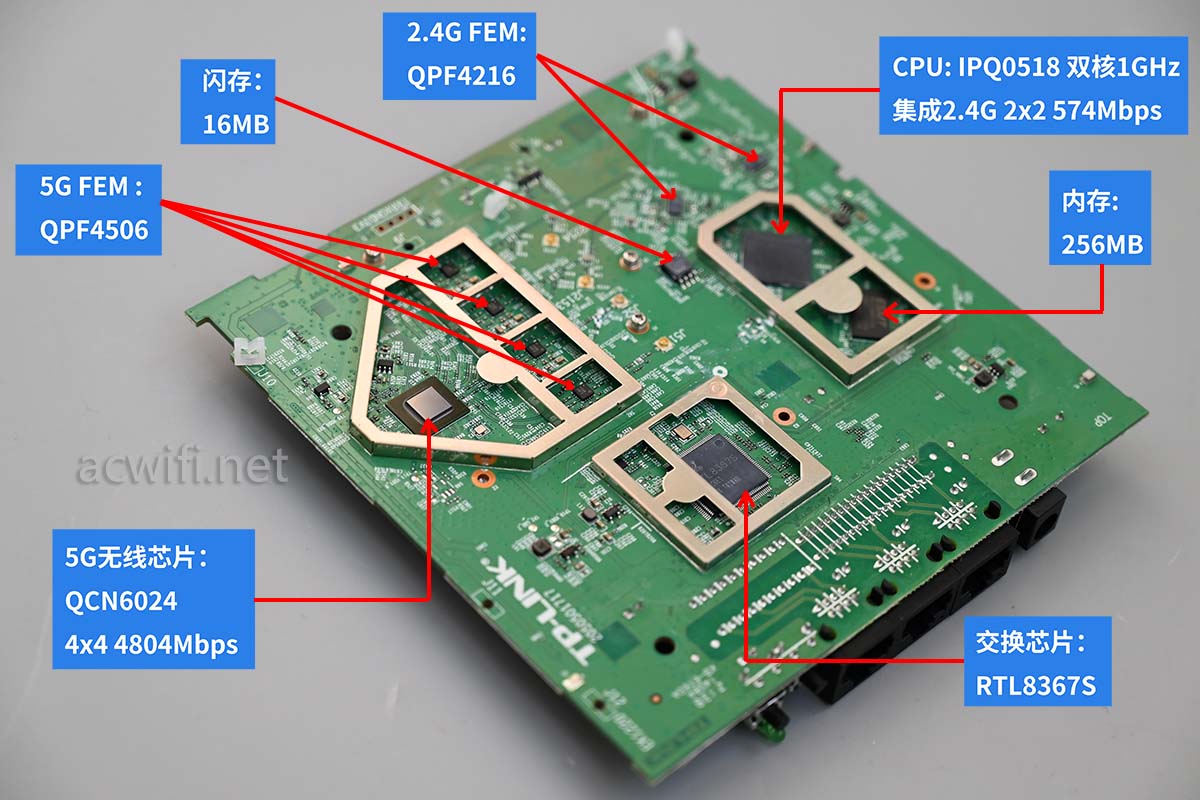

XDR5450各芯片型号汇总图：

XDR5450易展Turbo版，根据以往经验，Turbo版本会用上高功率芯片，但这台XDR5450只用上了QPF4506，那这条规律就被破掉了。

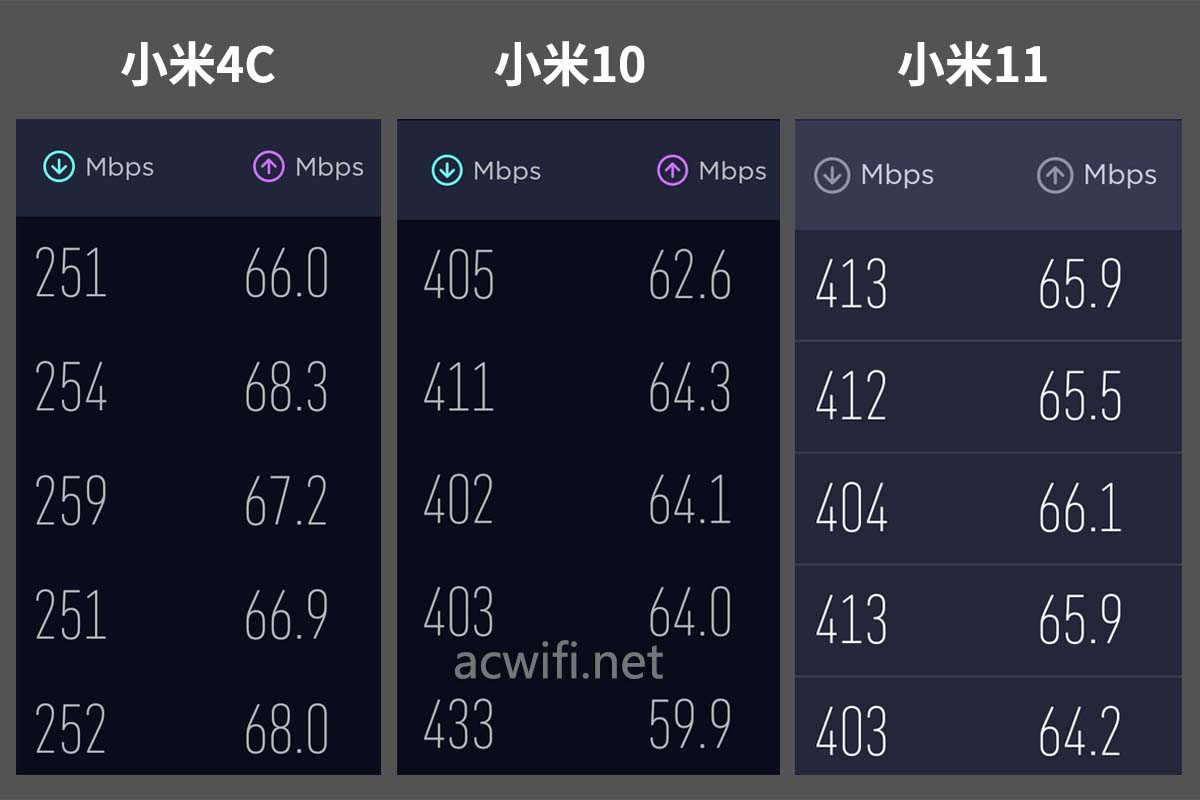

不过XDR5450在D点的测速真是不合逻辑，尤其是小米10的速度达到了400兆，很不错。

可能更有利于上下空间的覆盖，要详测C点位置才好判断。

喜欢内置天线款式，这款可以考虑。

最拆机没啥总结，有总结的话你们只花10秒钟就看完了。
