红米AX6S拆机，如果要卖得好，能刷机就必不可少！

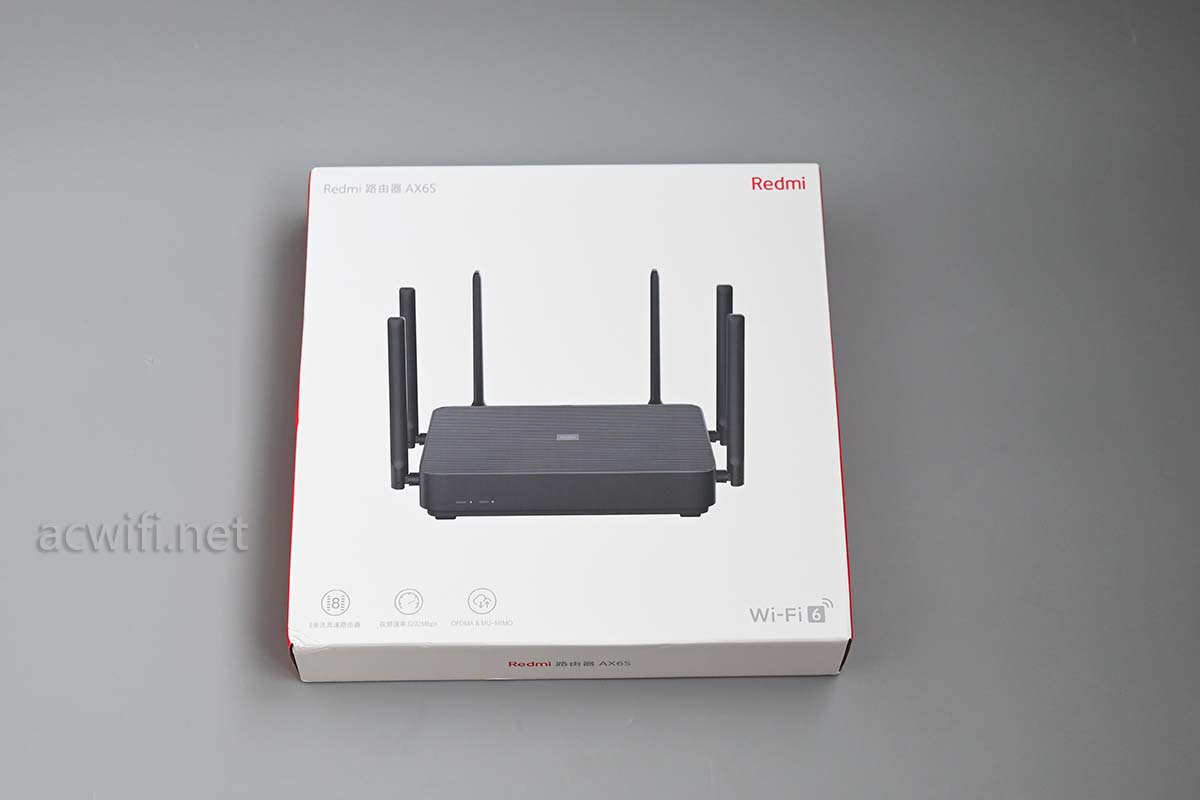

红米AX6S外包装：

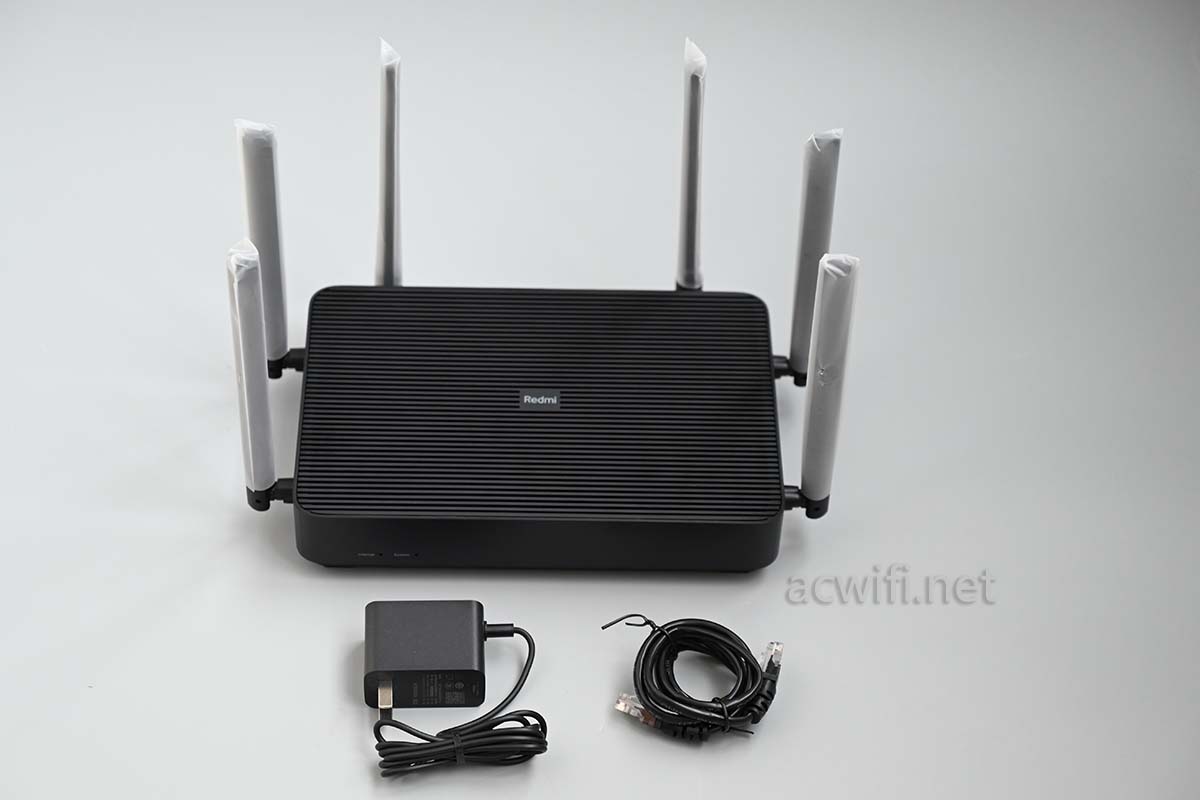

取出机身和配件，配件里有网线，红米AX3000没有配网丝。

机身跟红米AX6只是黑、白的差别。

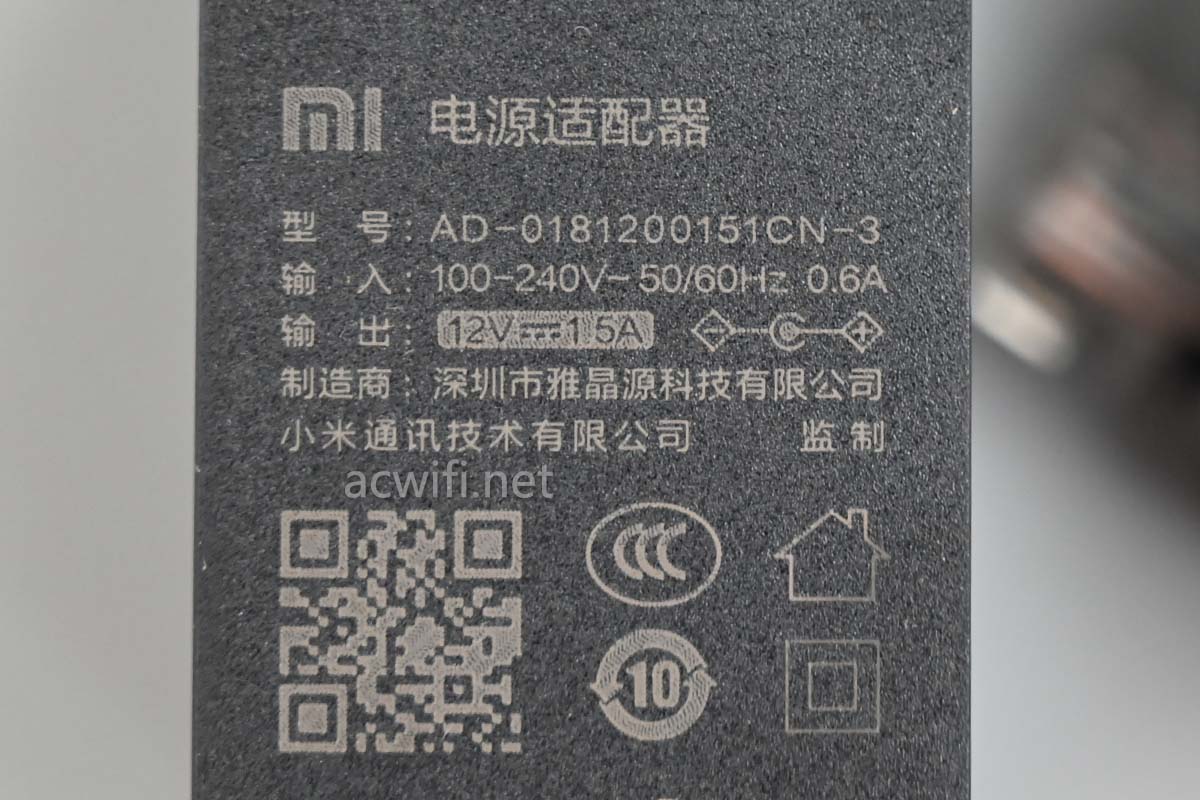

电源输出规格是12V/1.5A，实测待机功率5.8W，不算高。

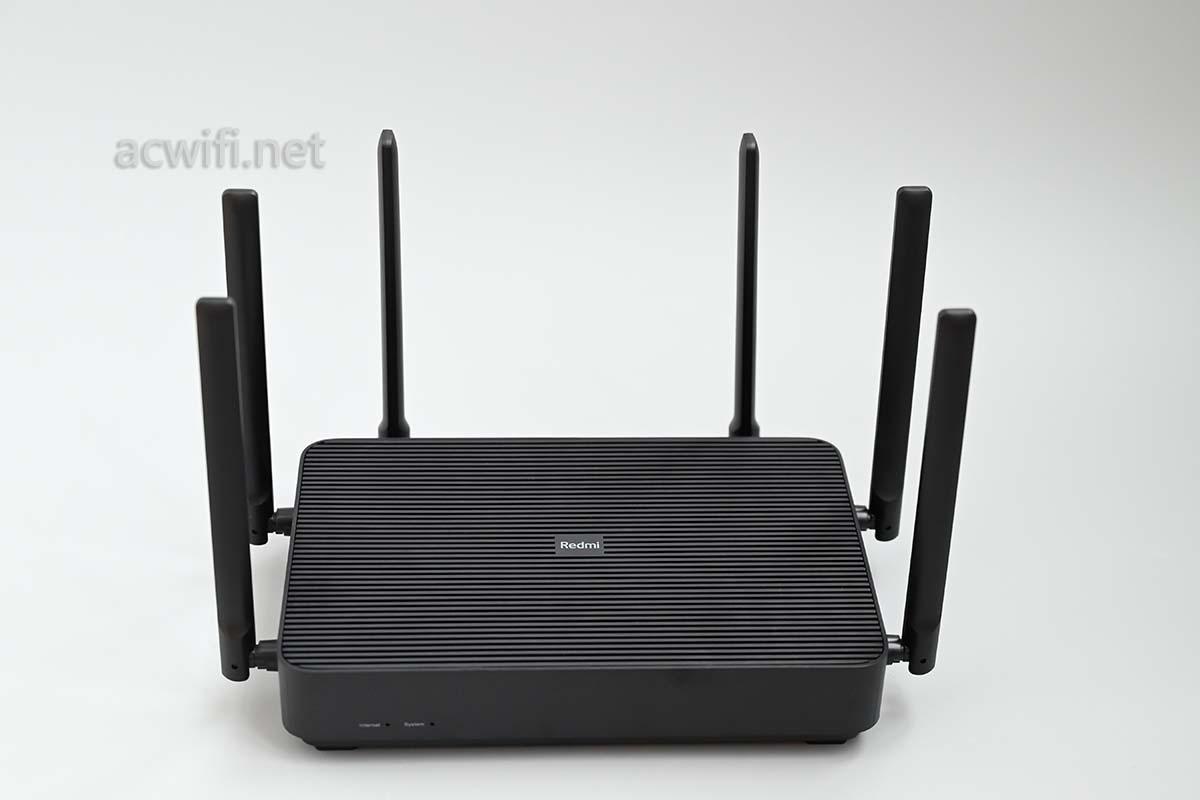

红米AX6S机身正面：

从机身底部的散热孔看见有两片屏蔽罩，但没有看见有散热片：

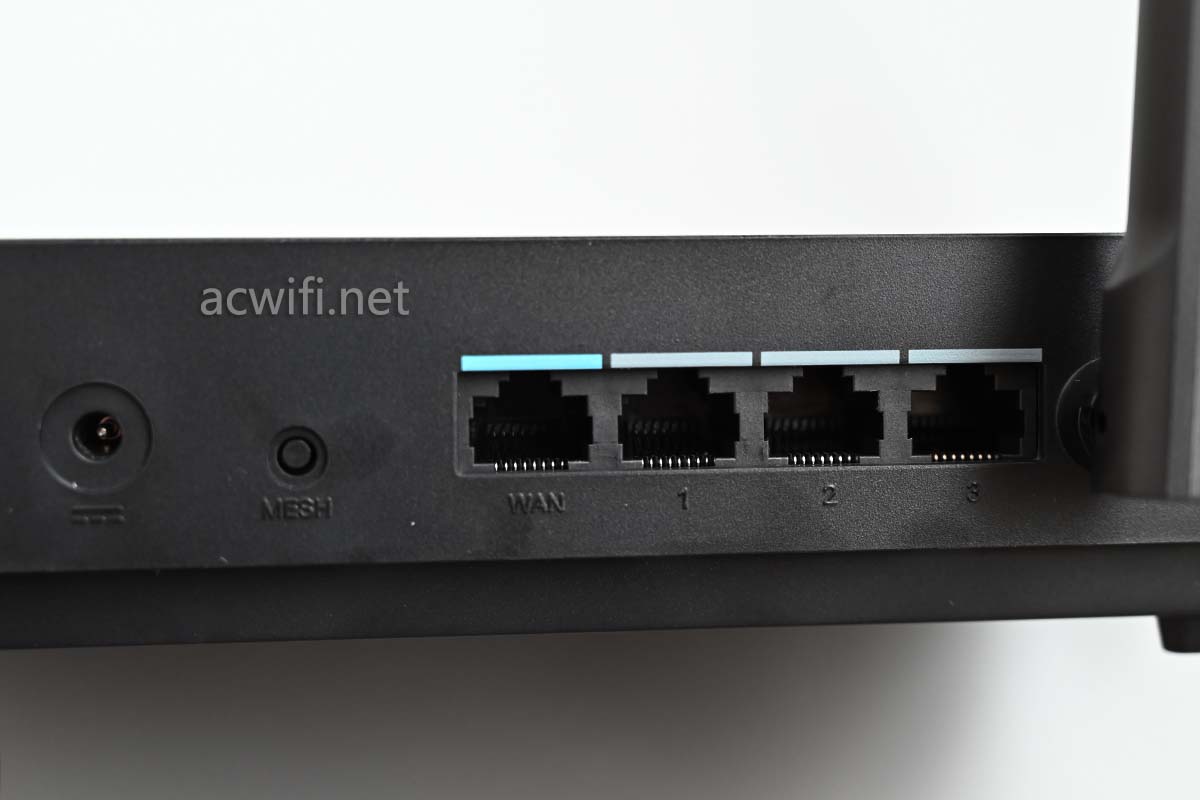

机身背面的接口：

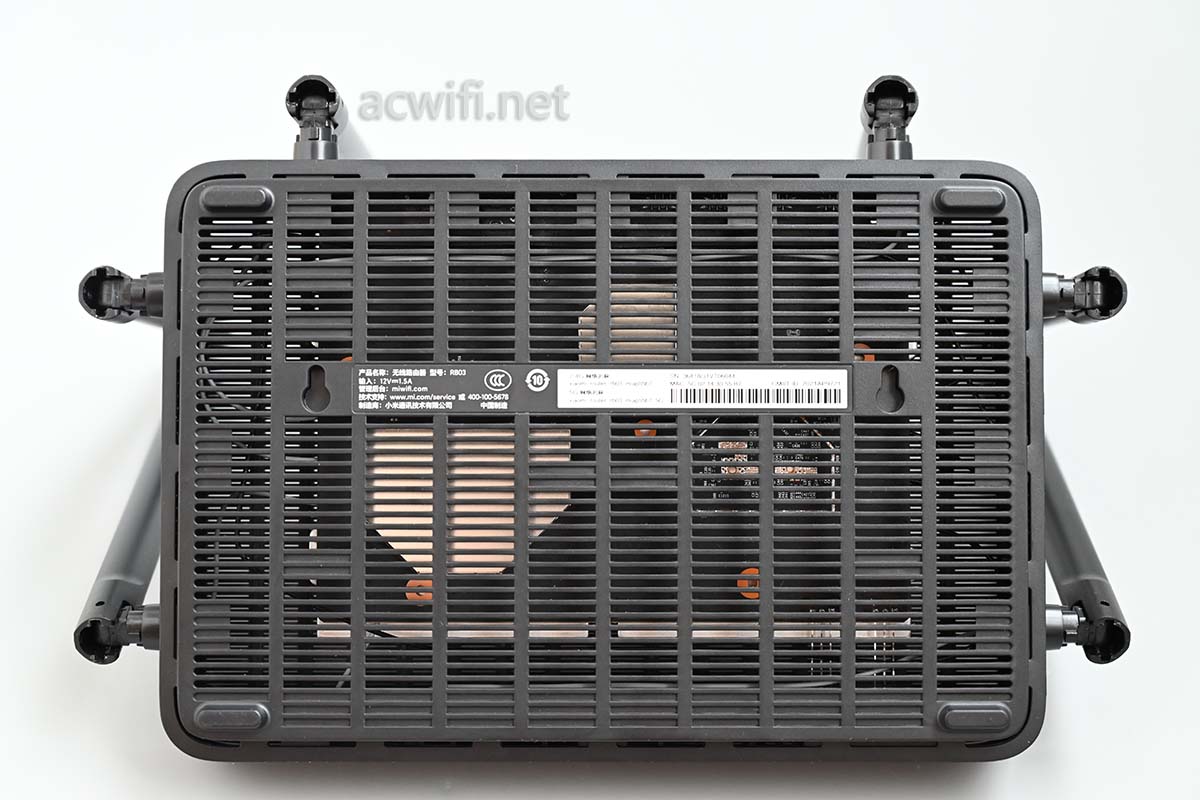

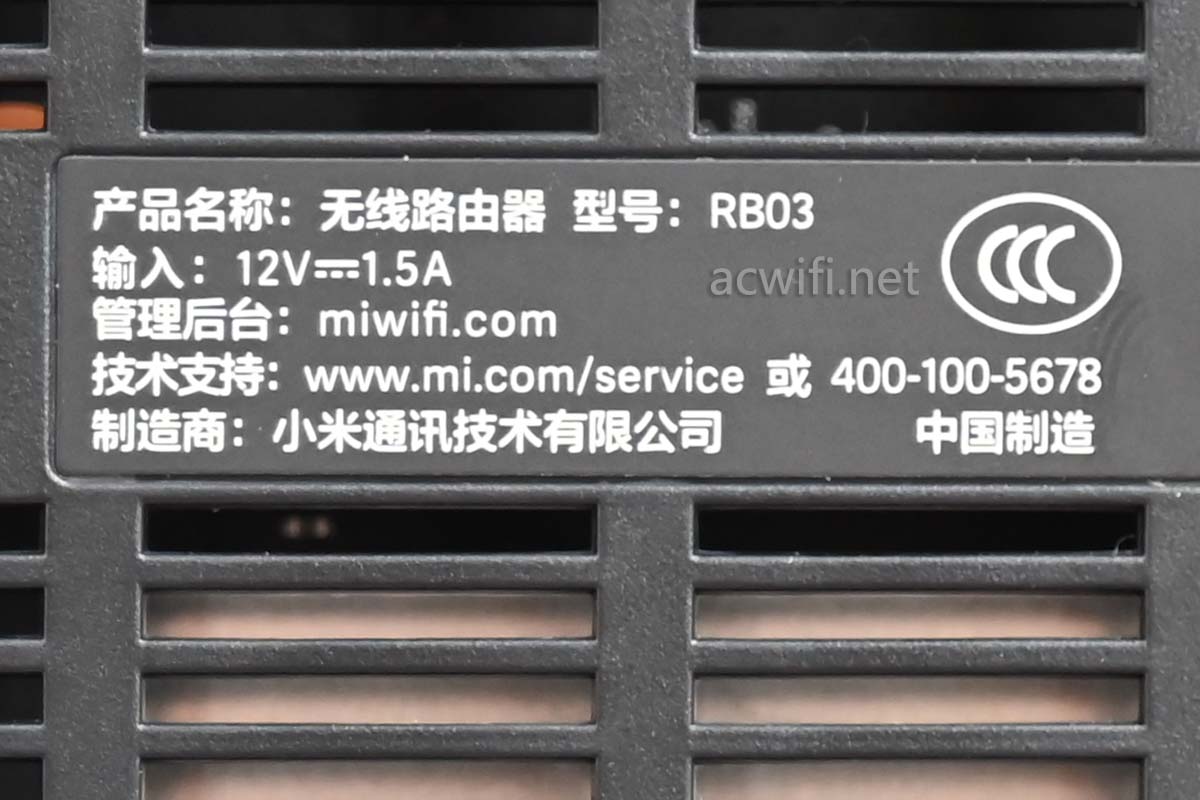

底部标签，型号：RB03

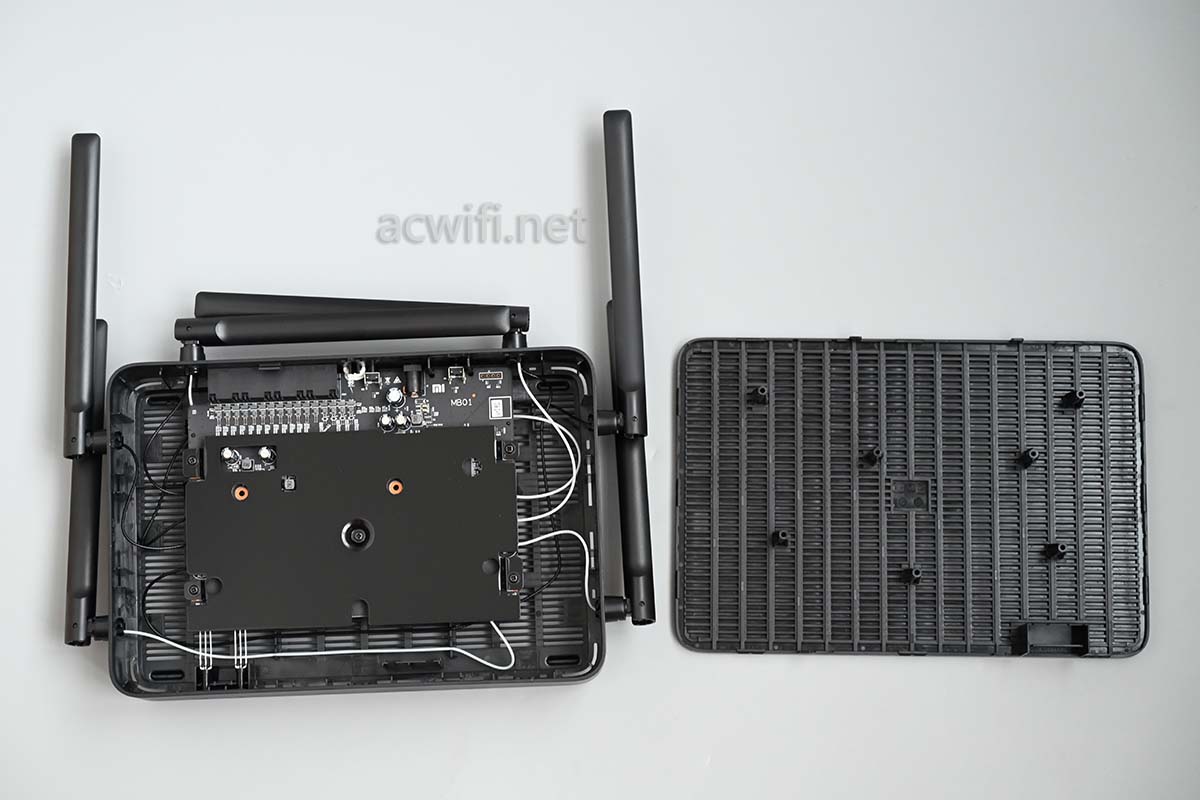

把红米AX6S的外壳拆开：

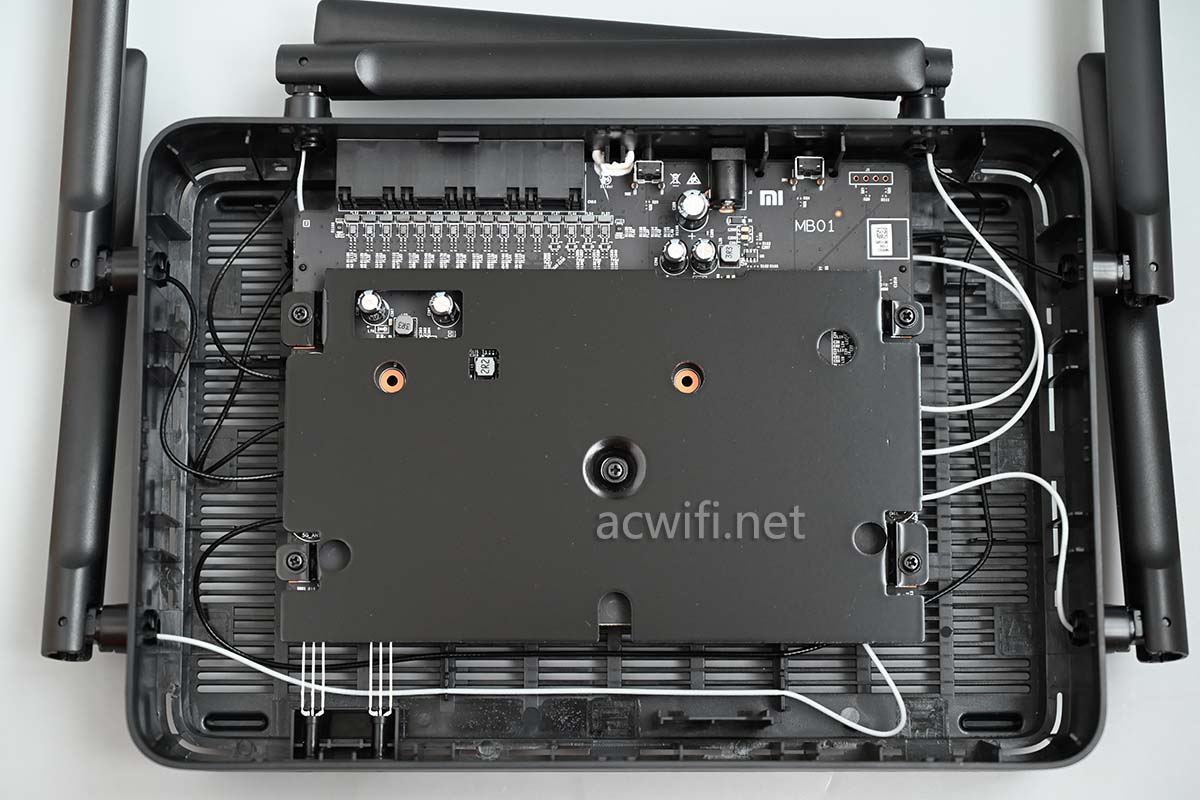

有一片面积罗大的铝散热板：

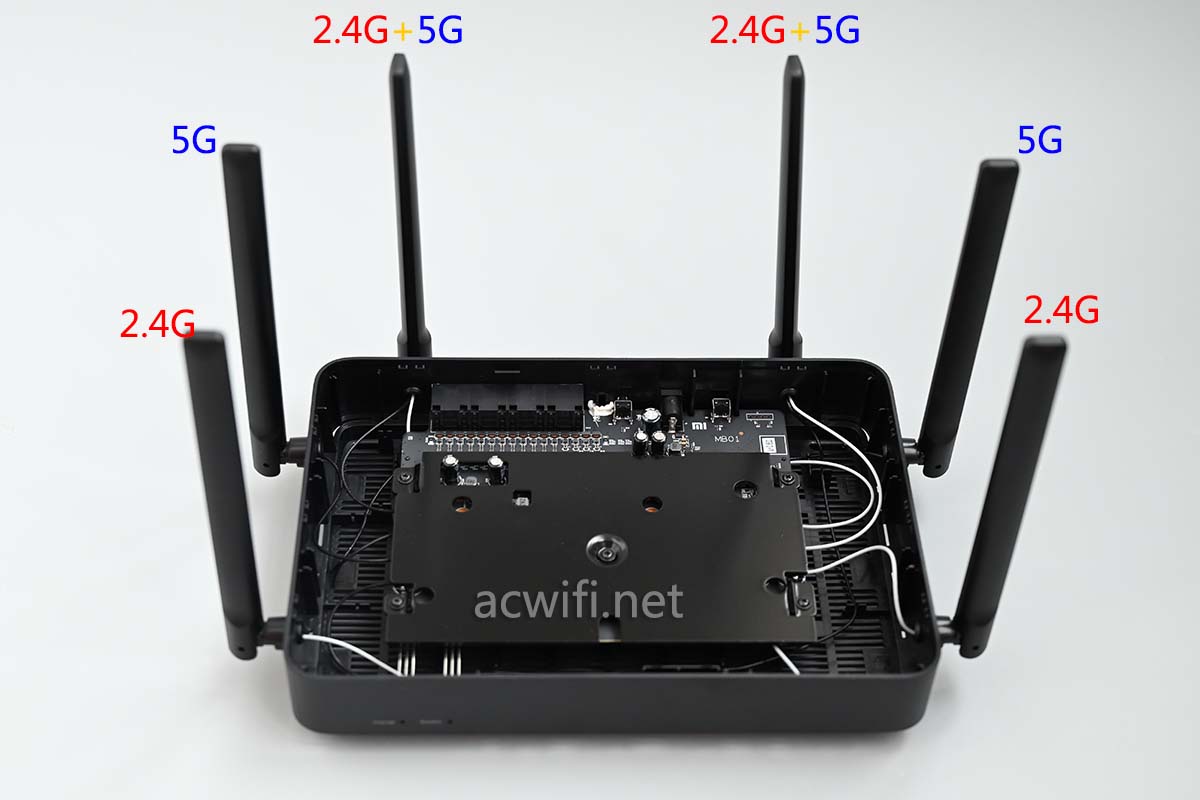

天线馈线好多，一共有8条。上图的四根白色馈线的距离来看，它是2.4G。红米AX6S的天线布局如下：

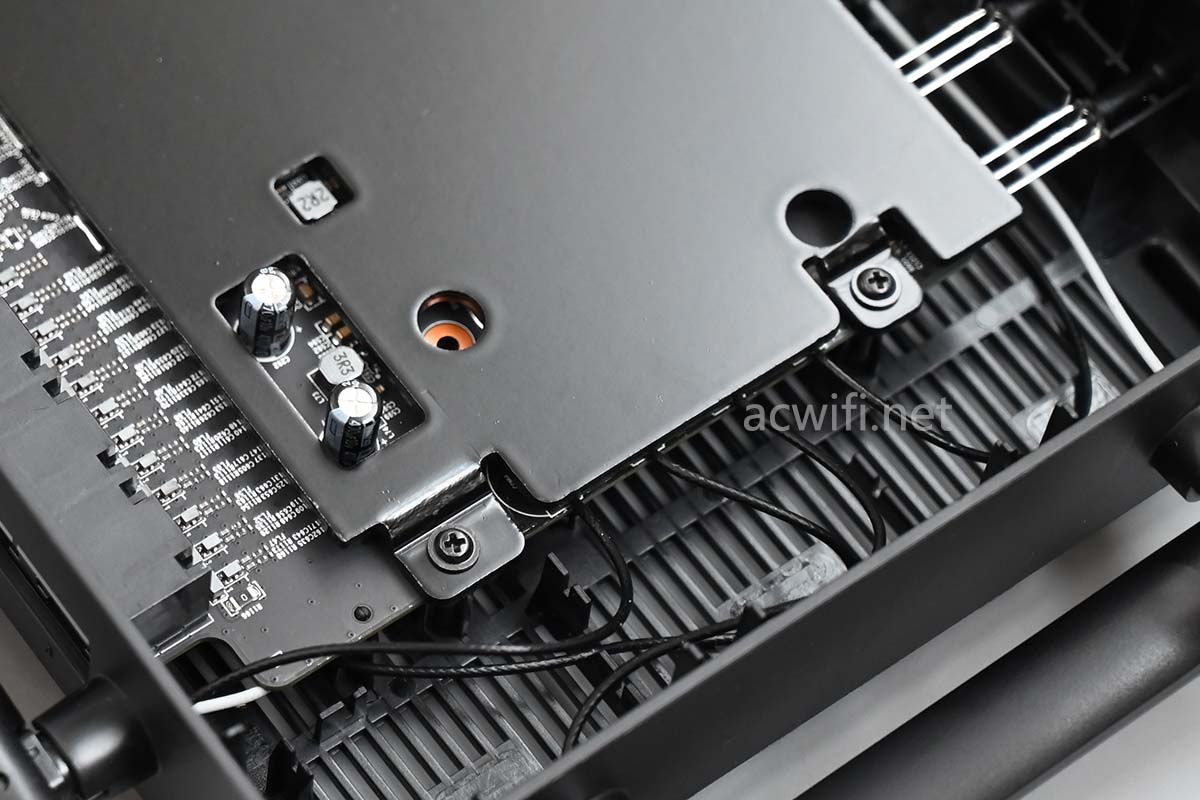

四颗螺丝连同散热板一起固定在主板底壳：

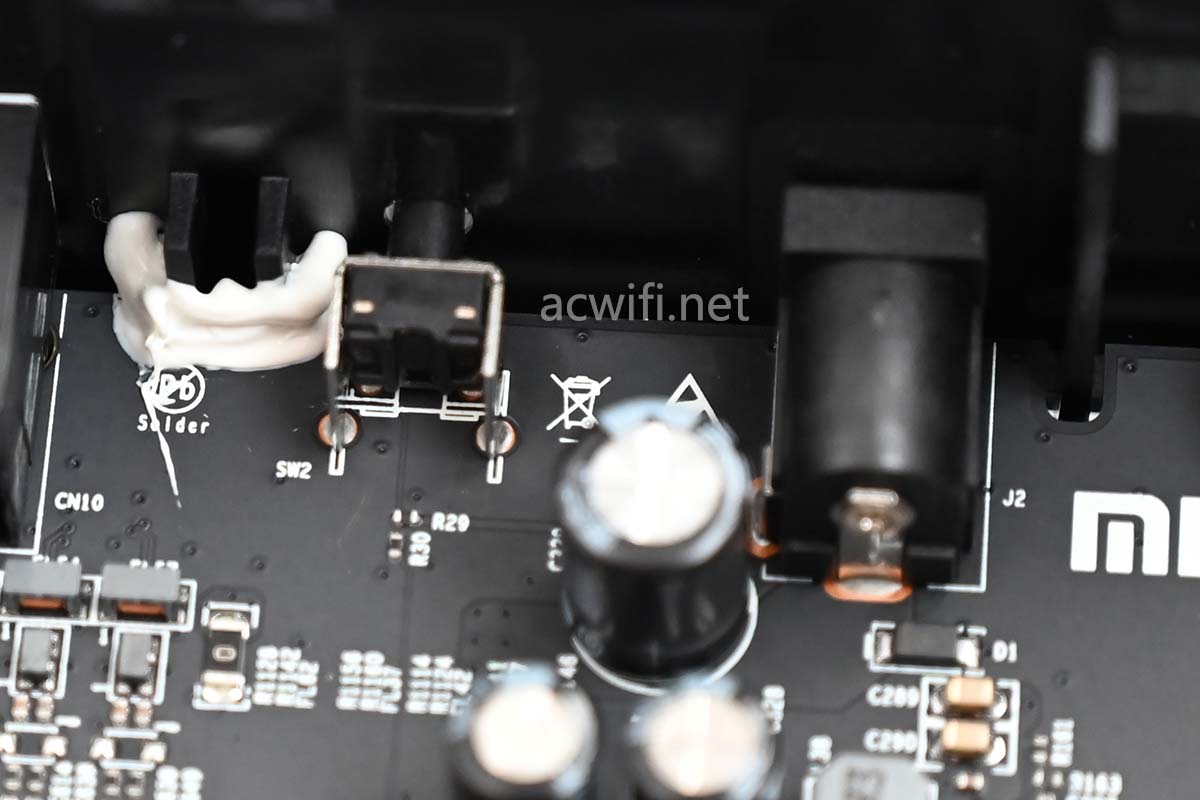

电源输入口附近有白色的固定胶，质感较软，手感不错。

有人说，“打胶”是为了方便通过跌落测试。

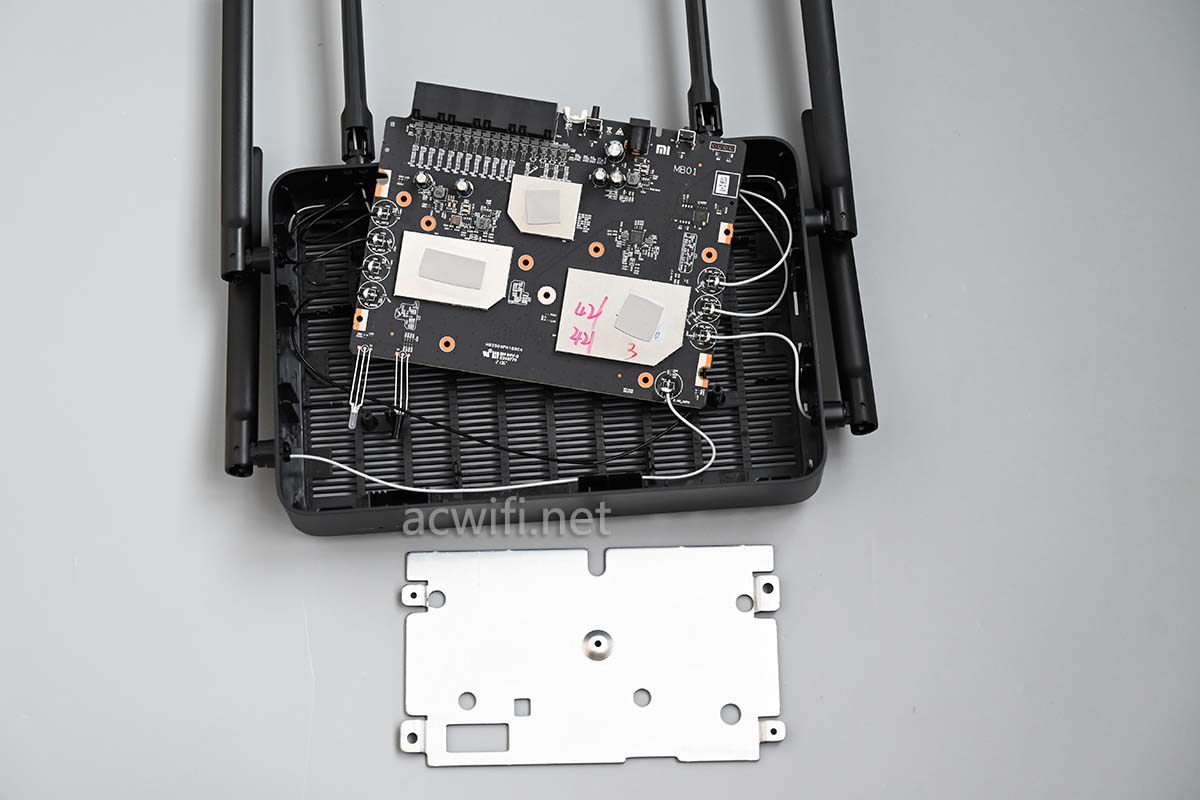

拆下散热板：

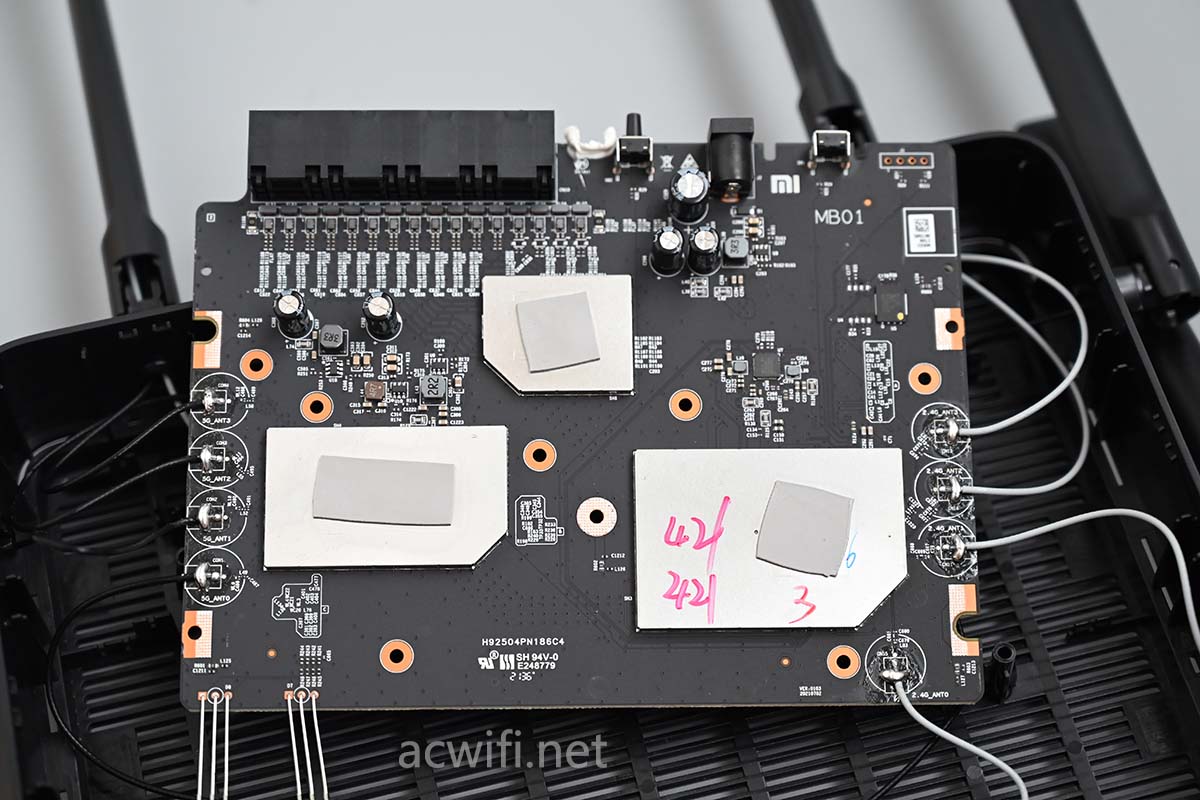

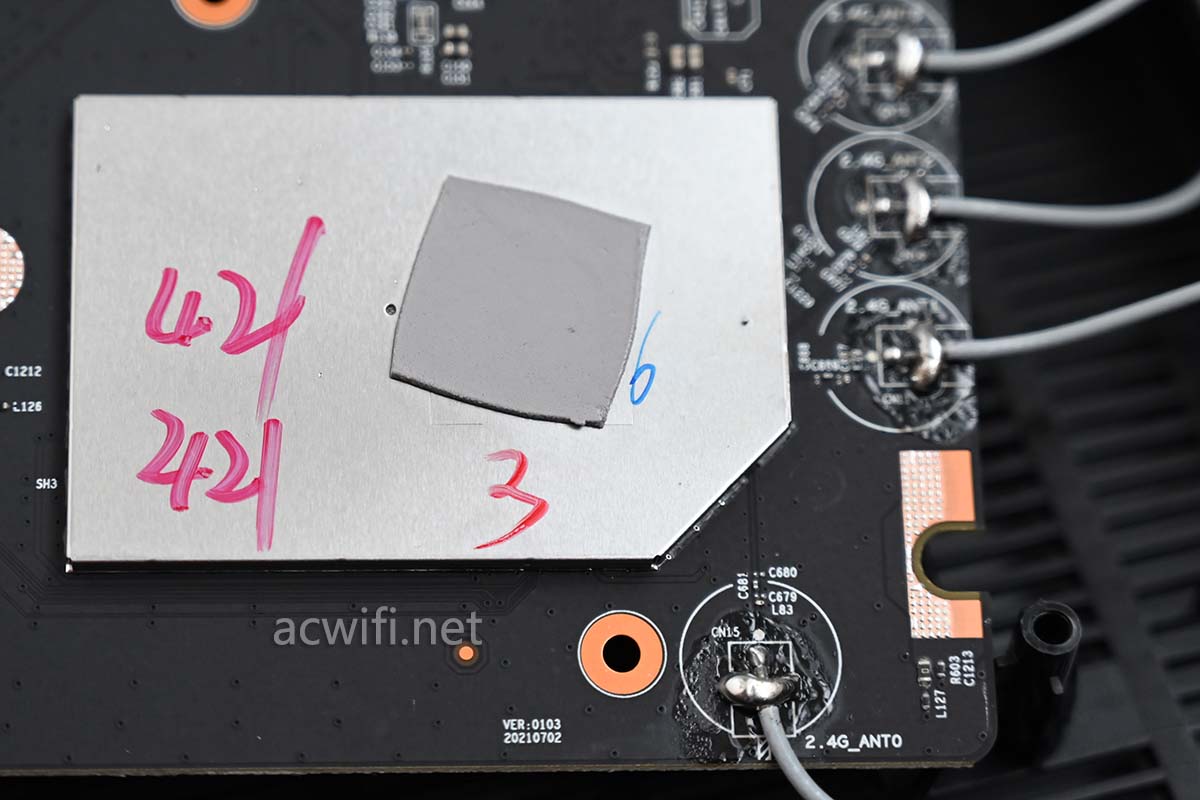

咦，有一片屏蔽罩上面有一些数字呀，会不会是安装工人在聊天时记录下对方MM的或帅哥的QQ号或微信号呢。

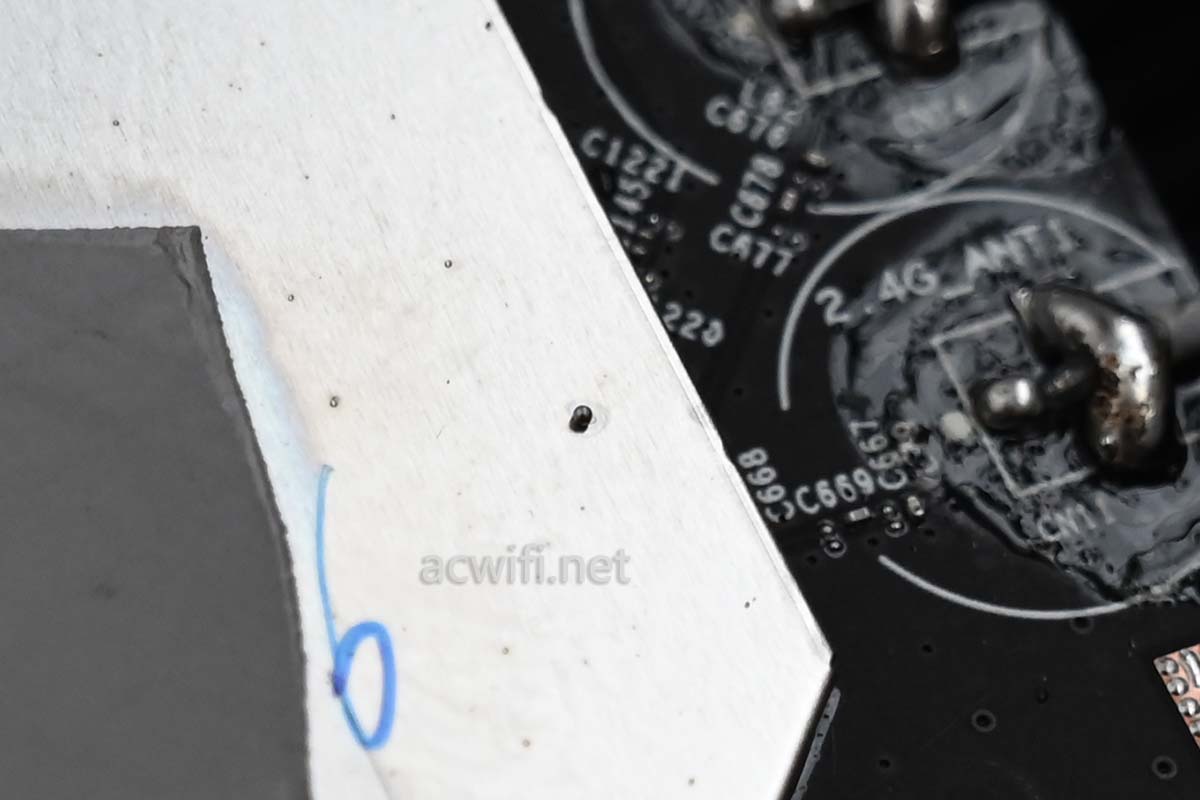

屏蔽罩还面还有残留着焊锡过程产生的小焊珠，下图的中间位置就是。不洗板的吗？

两行“421”呀，一个3，不家一个蓝色的6，会不会是3的6次方然后加上421421。你们蛋疼时可以试试搜索这些号码，说不定有惊喜呢！

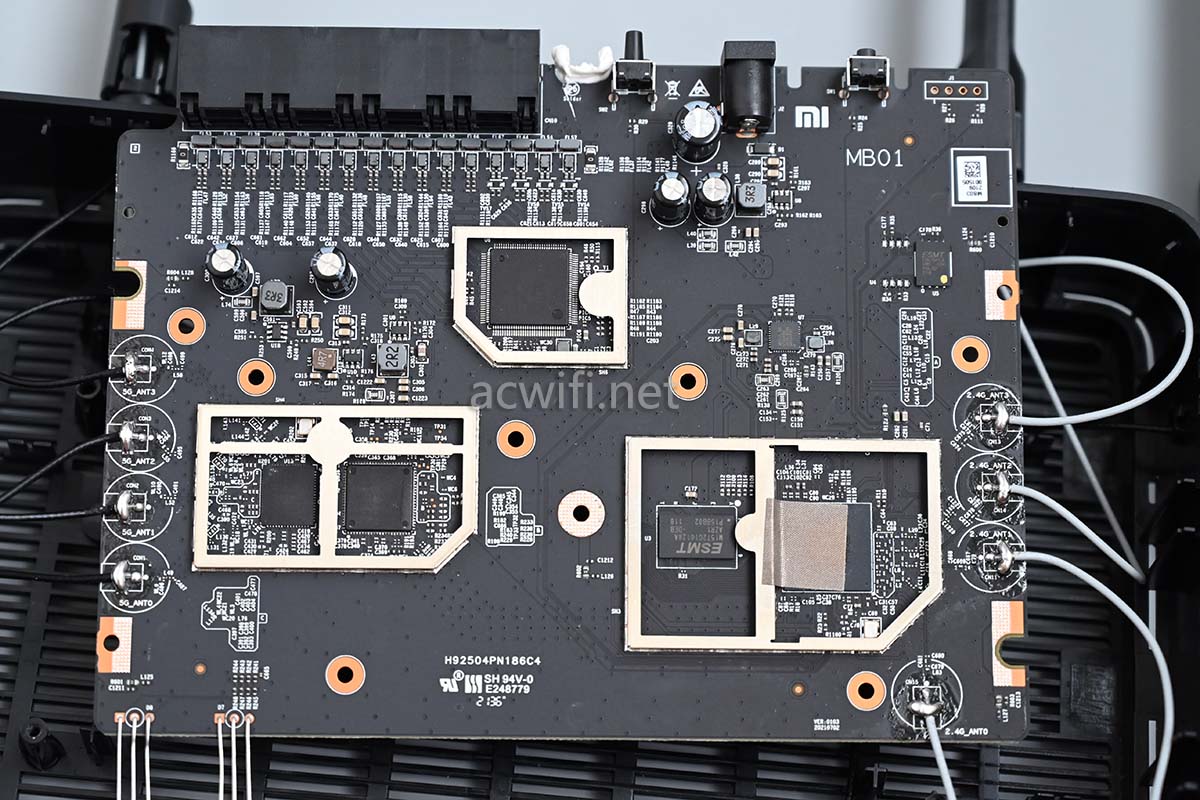

因为这一面能看见网口，所以我定义为主板正面：

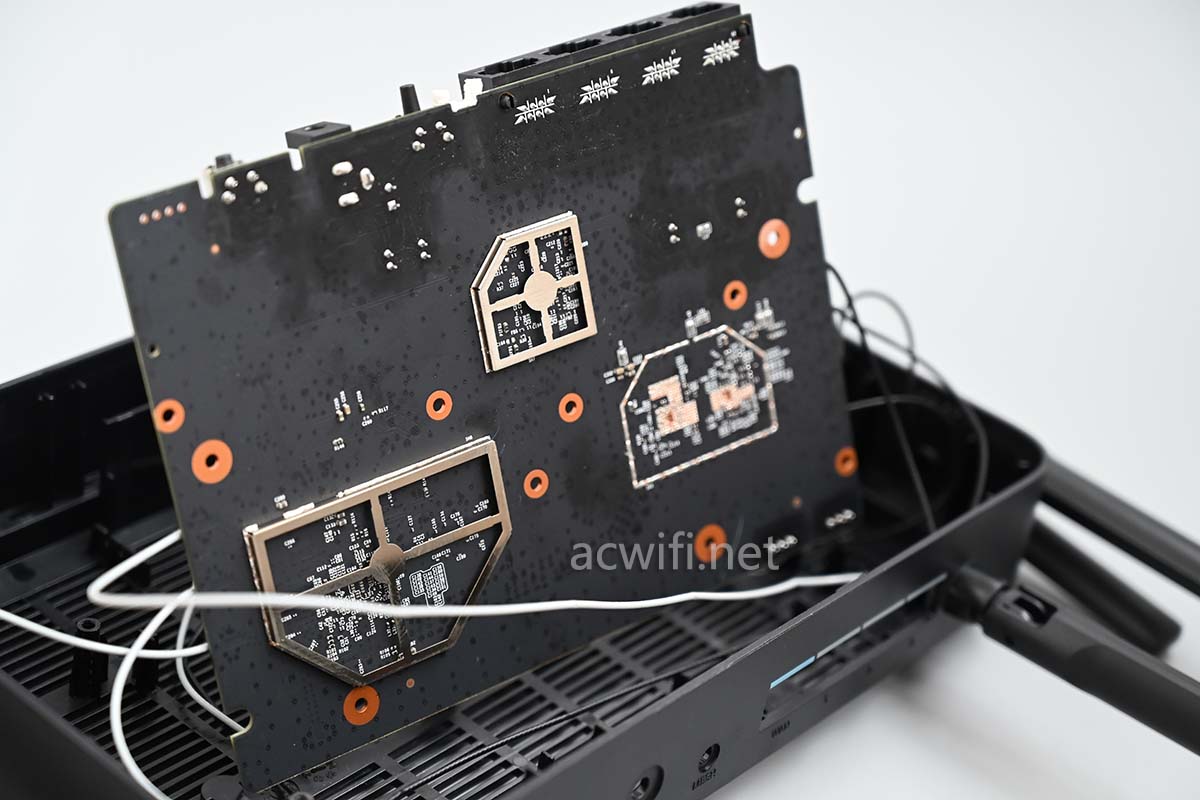

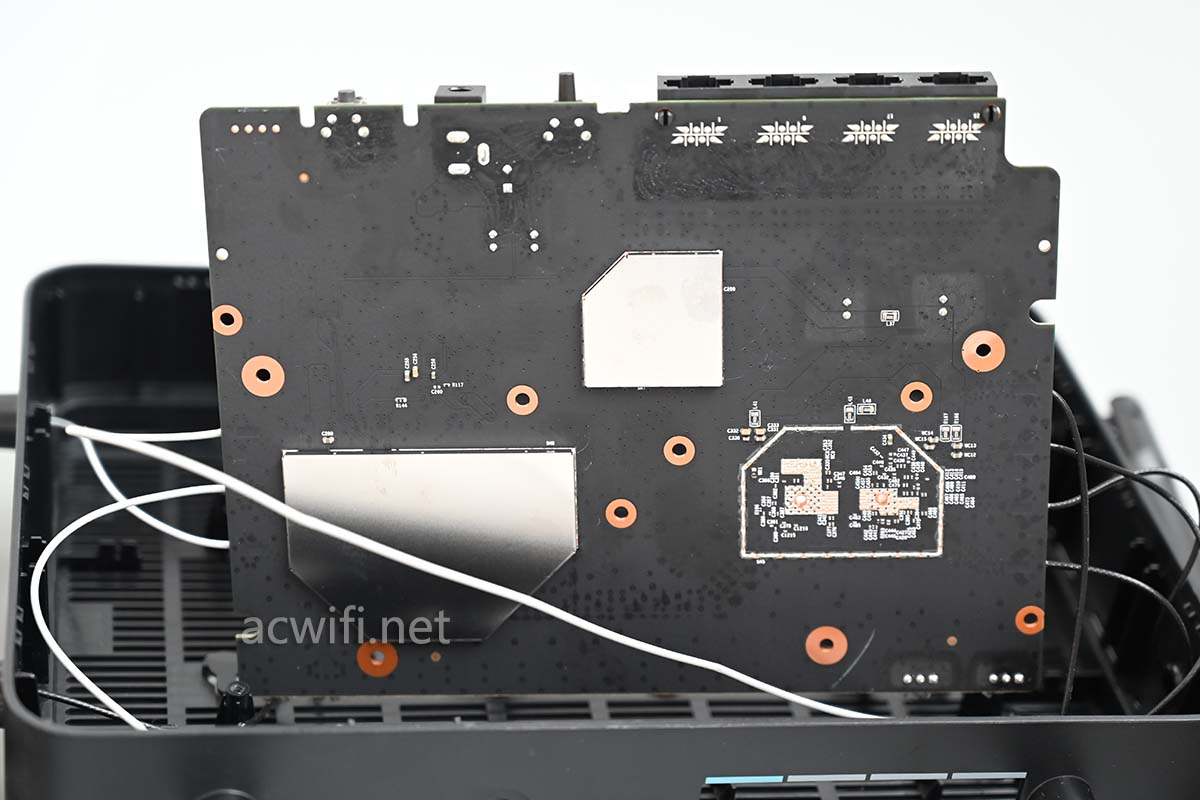

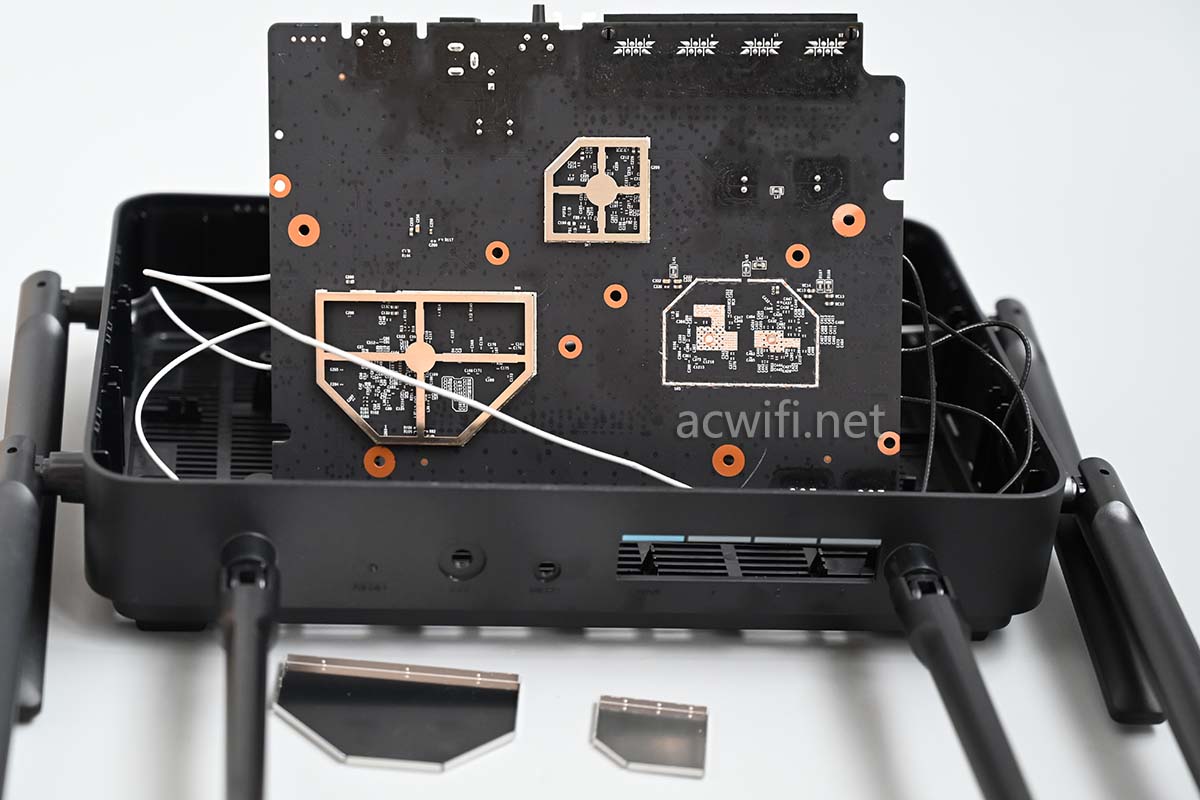

由于馈线的牵制，主板不能完全翻转过来看主板背面。把2个LED灯的针脚弯个90度后，主板才能勉强垂直摆放：

看见有2个屏蔽罩，马上拆开，看里面还有没有数字。结果是没有，“运桔”：

主板背面没有看见散热片。因为机身上盖和底壳都有很多散热孔，这款不用担心发热高的问题。如果想增强散热，可直接在路由器底下垫上散热器即可。

XDR5430不用拆不用改装，垫上去直接降温8度

散热器淘宝链接

把屏蔽罩安装回去，集中眼力看主板主面上的东西吧。

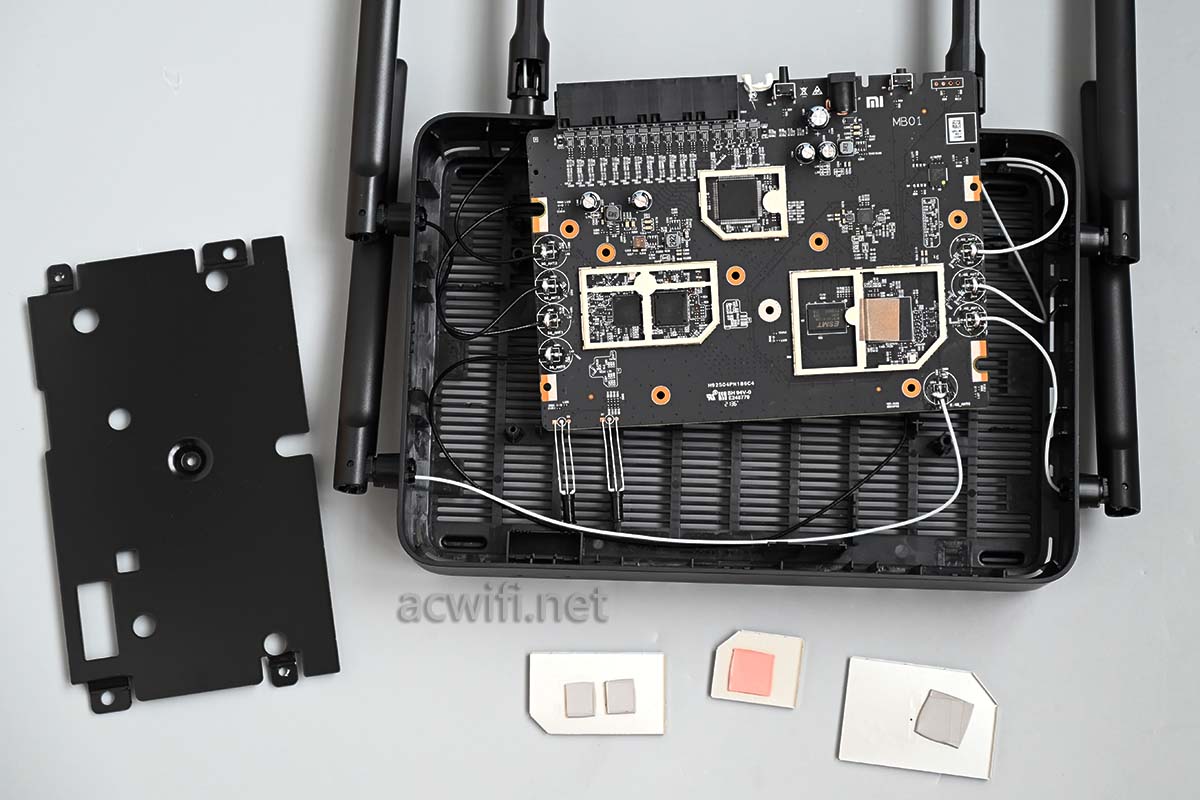

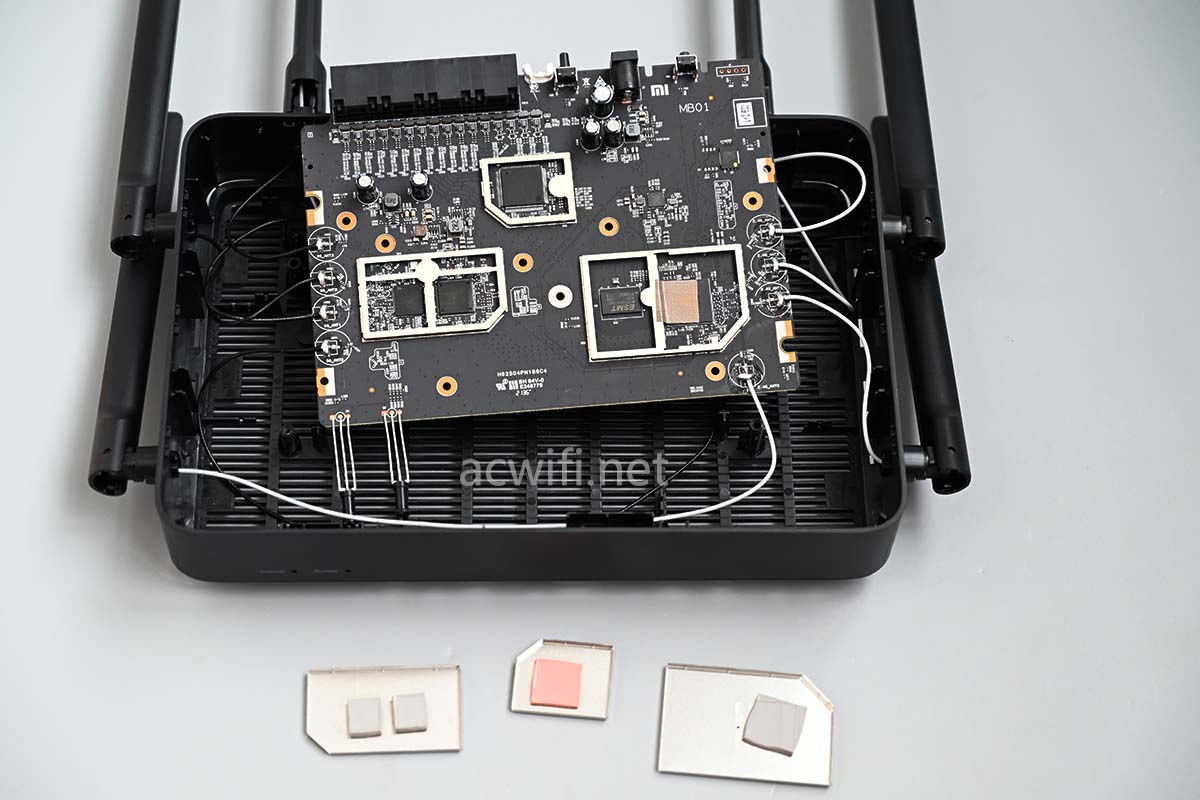

把主板上的屏蔽罩全摘下来：

当初红米AX6S发布预售价时，就想过它没有5G独立功放，从299的价格来看这是合理的，但2.4G也没有独立功放呀。

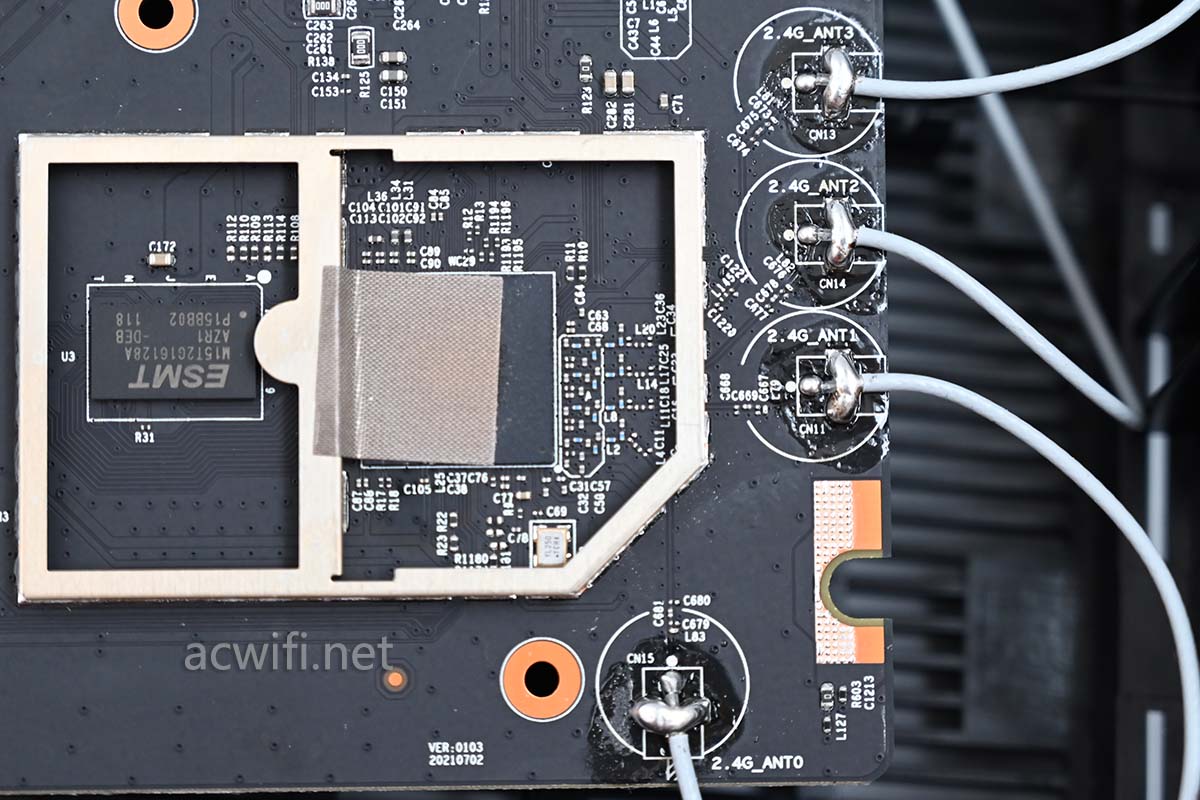

2.4G射频电路：

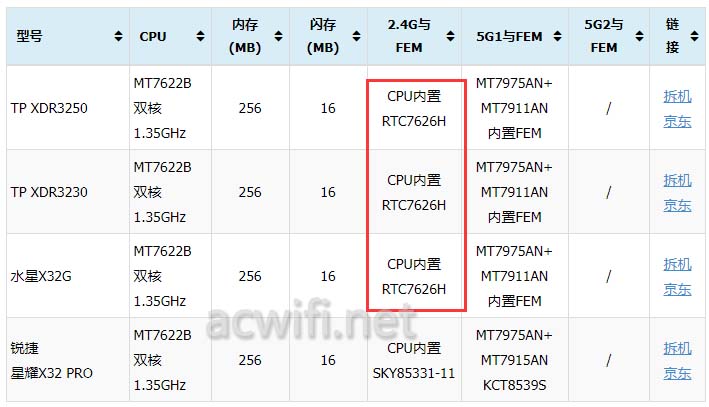

水星X32G、XDR3230现售价也是299元，但它俩有2.4G独立功放：

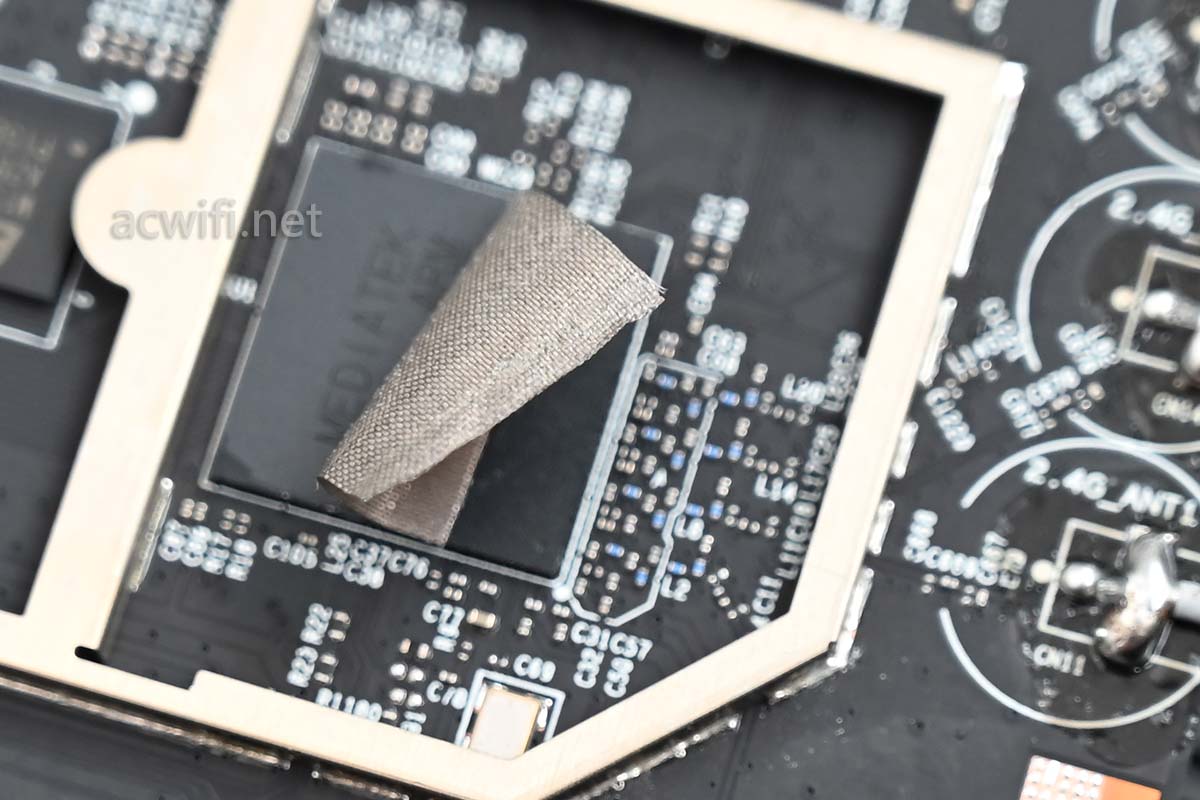

CPU的三分之二面积覆盖了一片屏蔽胶布，这种胶布以前常出现在USB3.0接口的屏蔽上，比如网件就经常有这种操作：

剩下的三分之一不覆盖，估计是无线集成电路。

CPU封闭上的丝印也有划线做标记，意思是，你覆盖到这里好了，否则我的无线工作时会“发烂渣”：

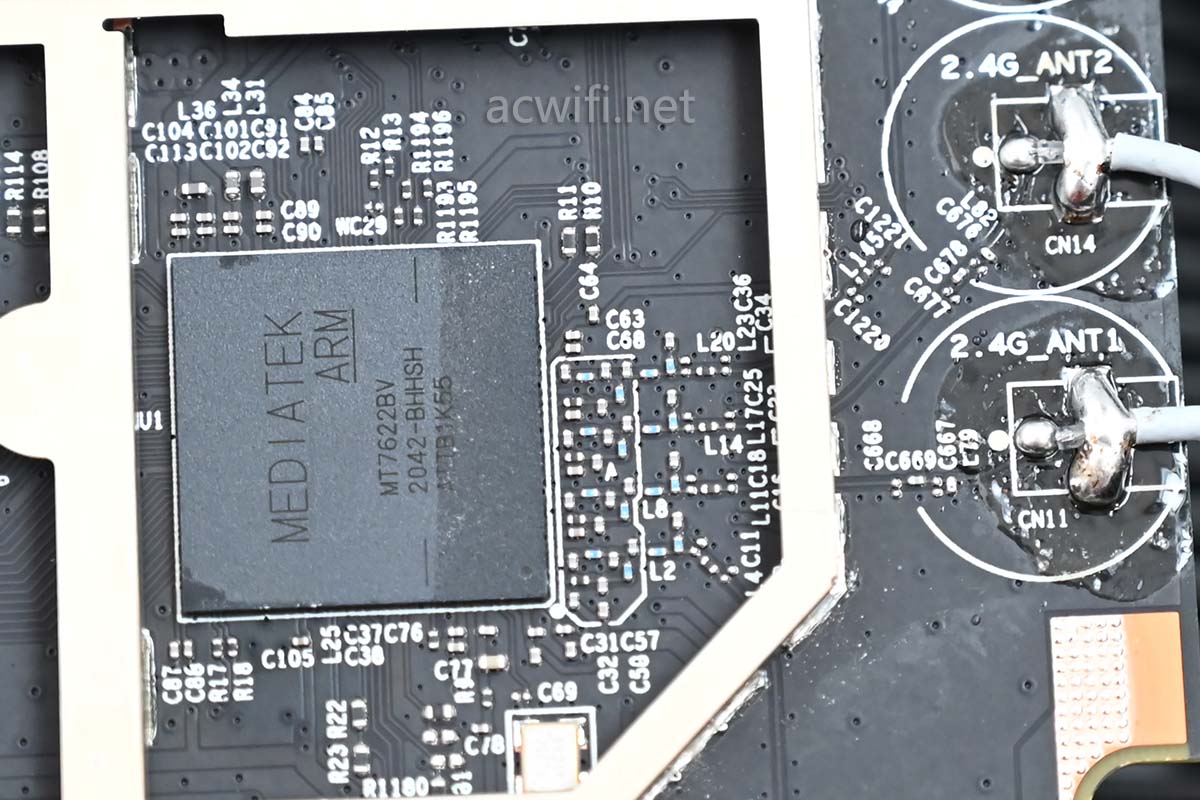

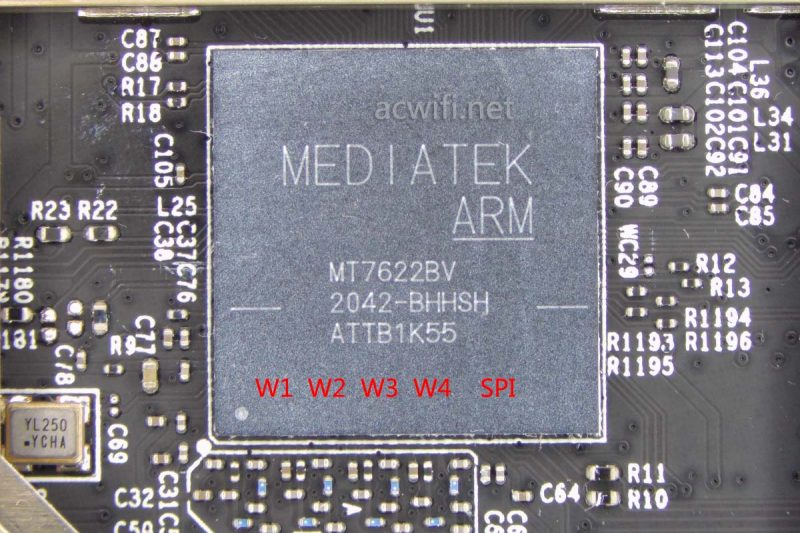

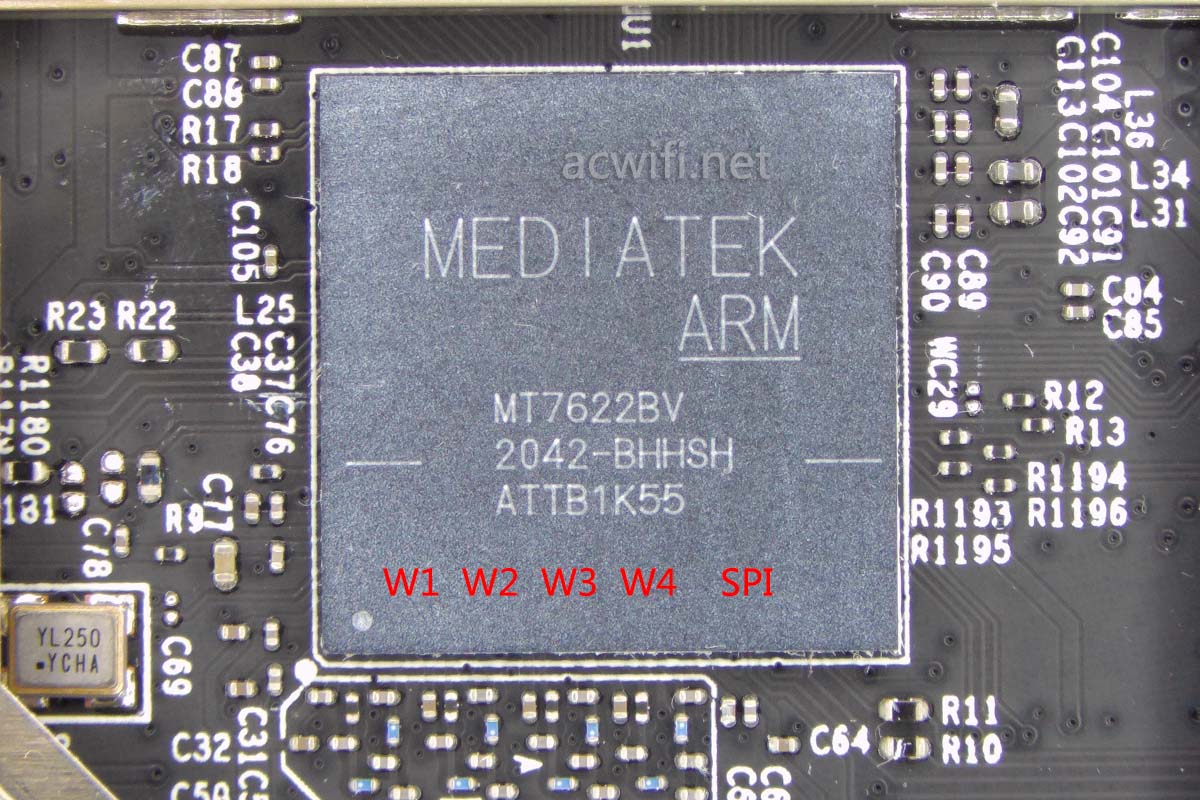

红米AX6S的CPU型号是MT7622B，在官网上商品页里也有说明是这个型号。

MT7622B是双核1.35GHz，A53架构，L2缓存512KB。

且集成了2.4G无线，支持4x4mimo，在40MHz频宽和256-QAM下最大速率800Mbps。

因为集成了无线，所以芯片里的空间塞不下多口千兆交换芯片，也许是为了赚交换芯片的钱，所以没有集成进去。

MT7622一共有3个系列，功能最全的是MT7622A，把蓝牙、多媒体等减去就成了MT7622B，再把2.4G无线减去就成了MT7622E。

如果你问我MT7622B和IPQ8071A哪个强？理论上是四核的IPQ8071A强。实际上我不知道！

两者均能跑满64byte小包。

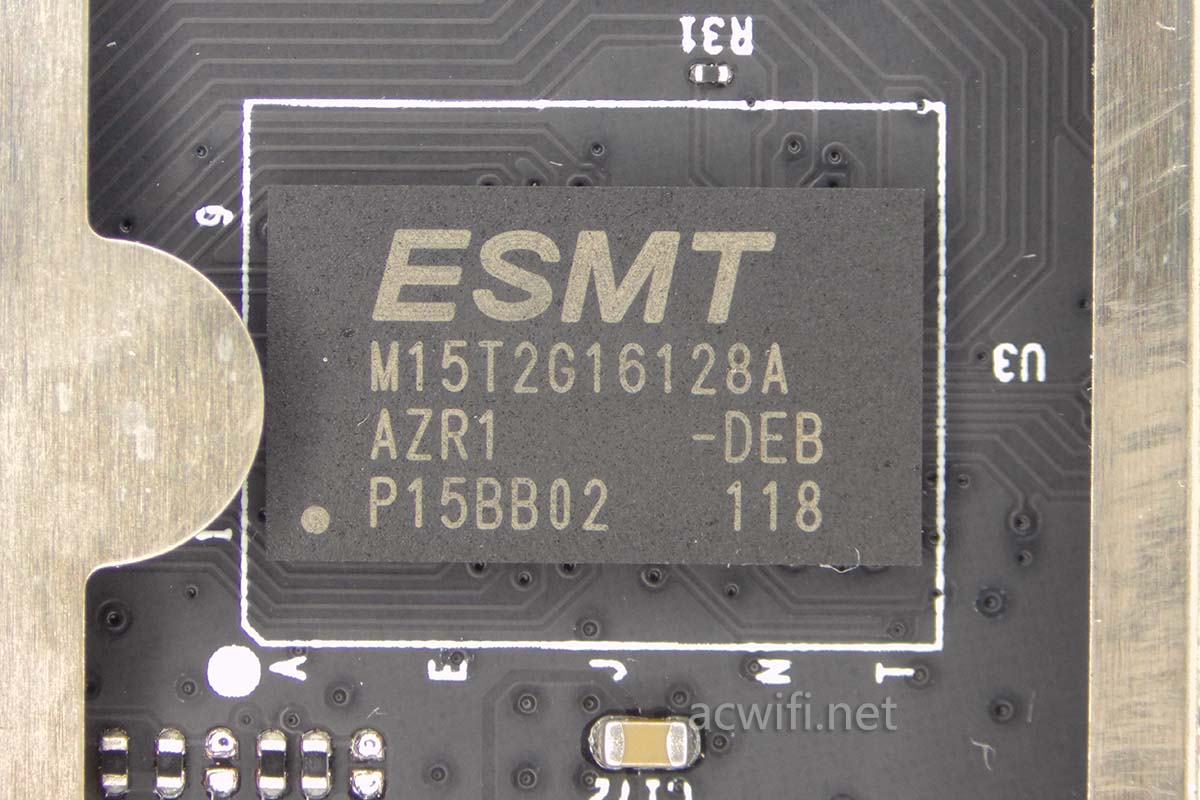

CPU旁边有一颗内存芯片，型号是M15T2G16128A，容量256MB。

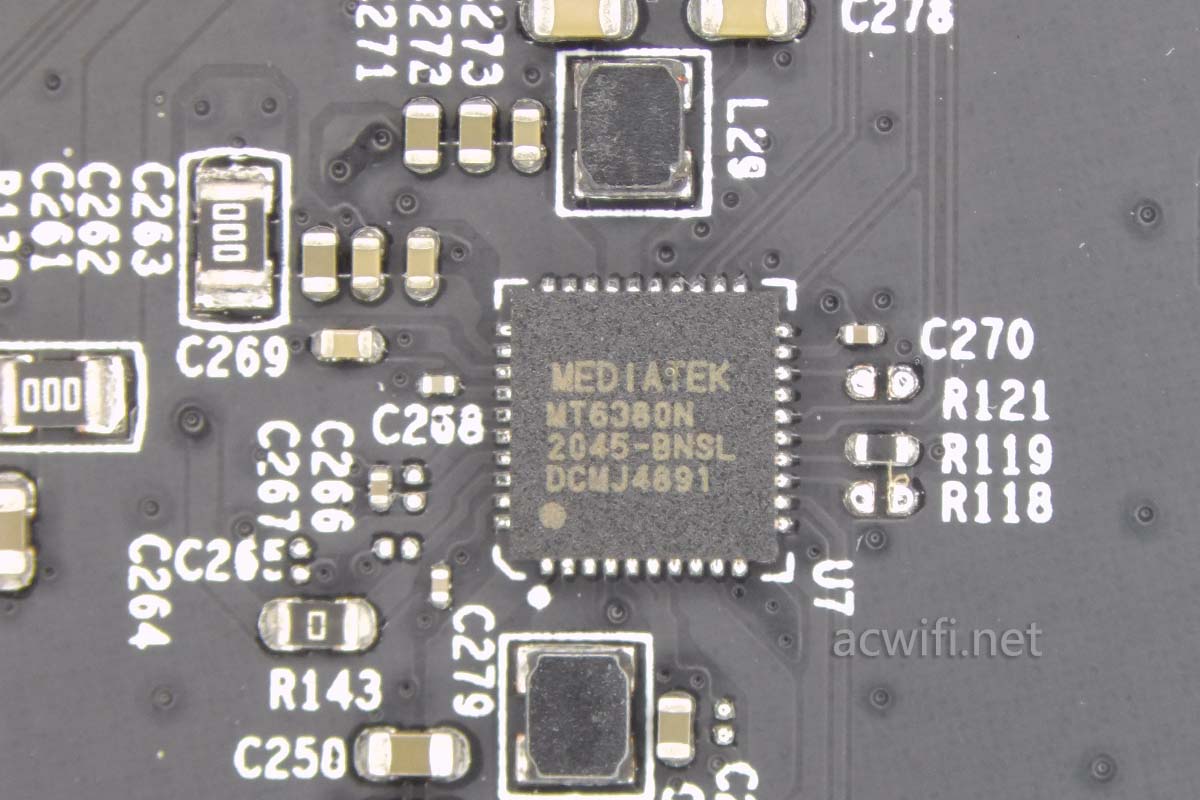

CPU上方且颗电源管理IC，型号是MT6380

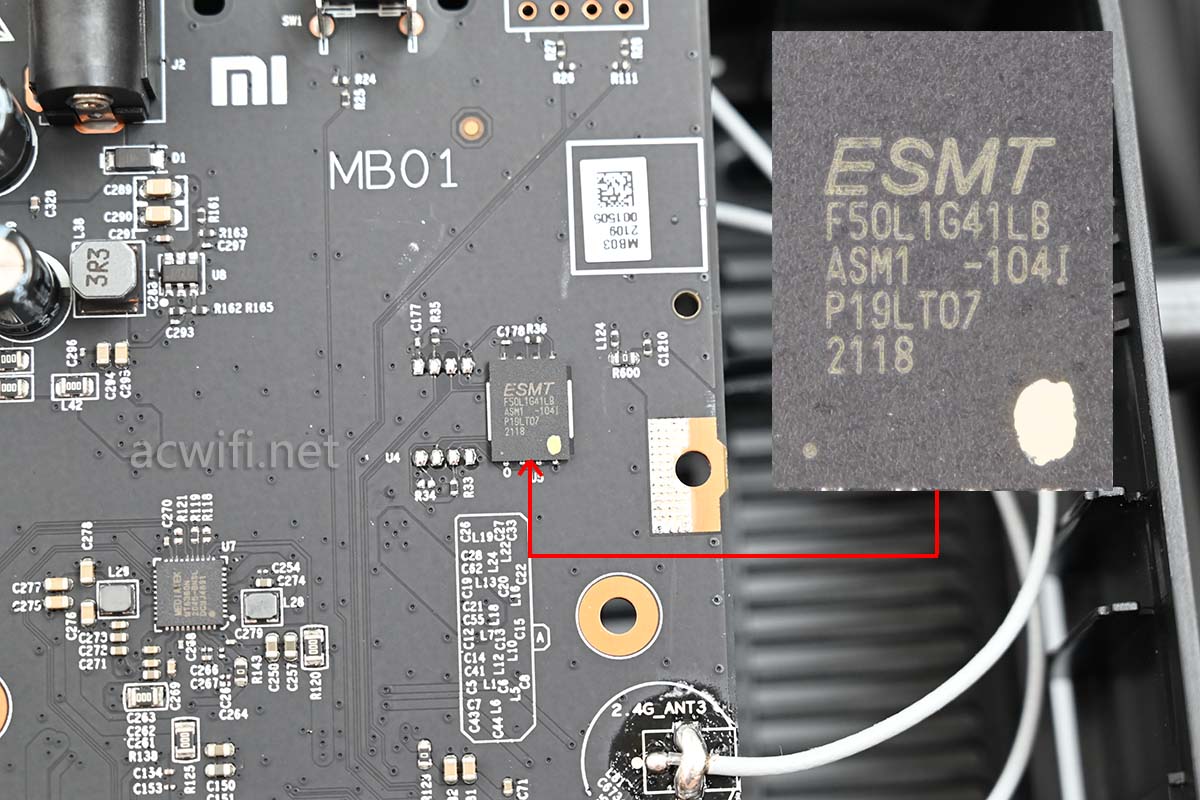

闪存芯片型号是F50L1G41LB，容量128MB。

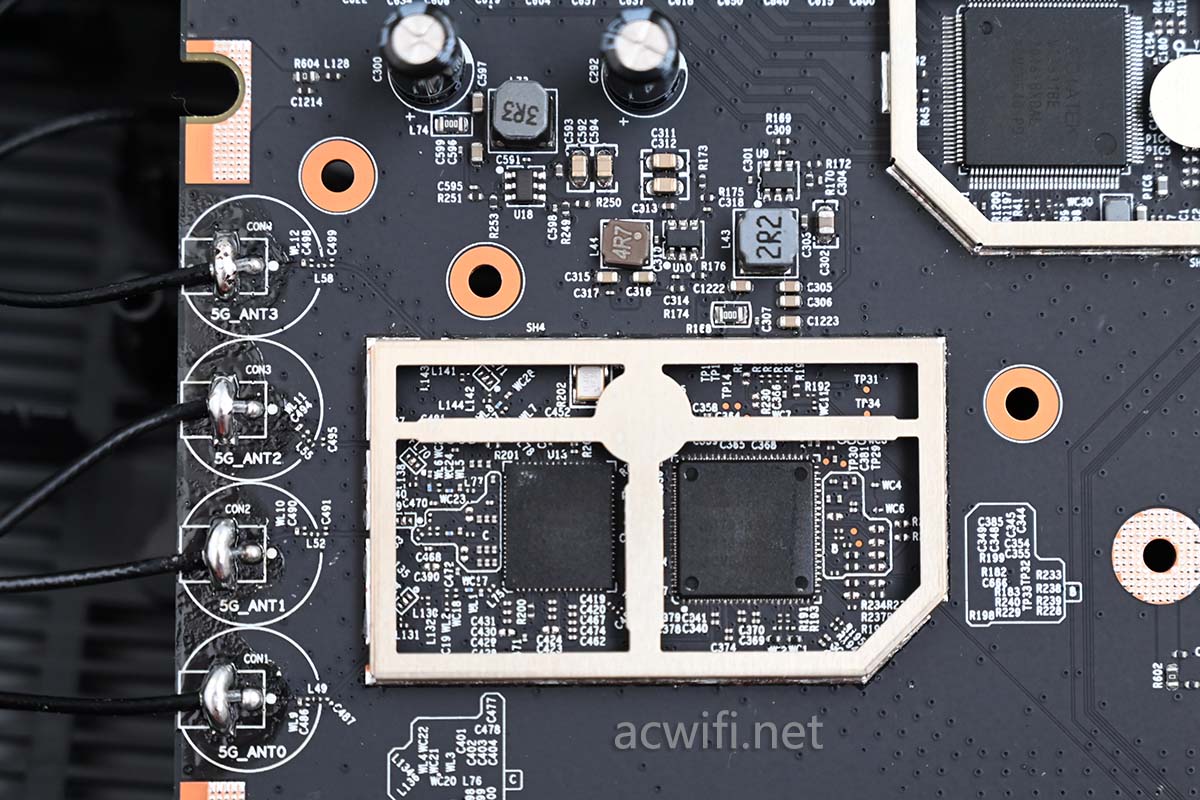

主板的左边是5G射频电路：

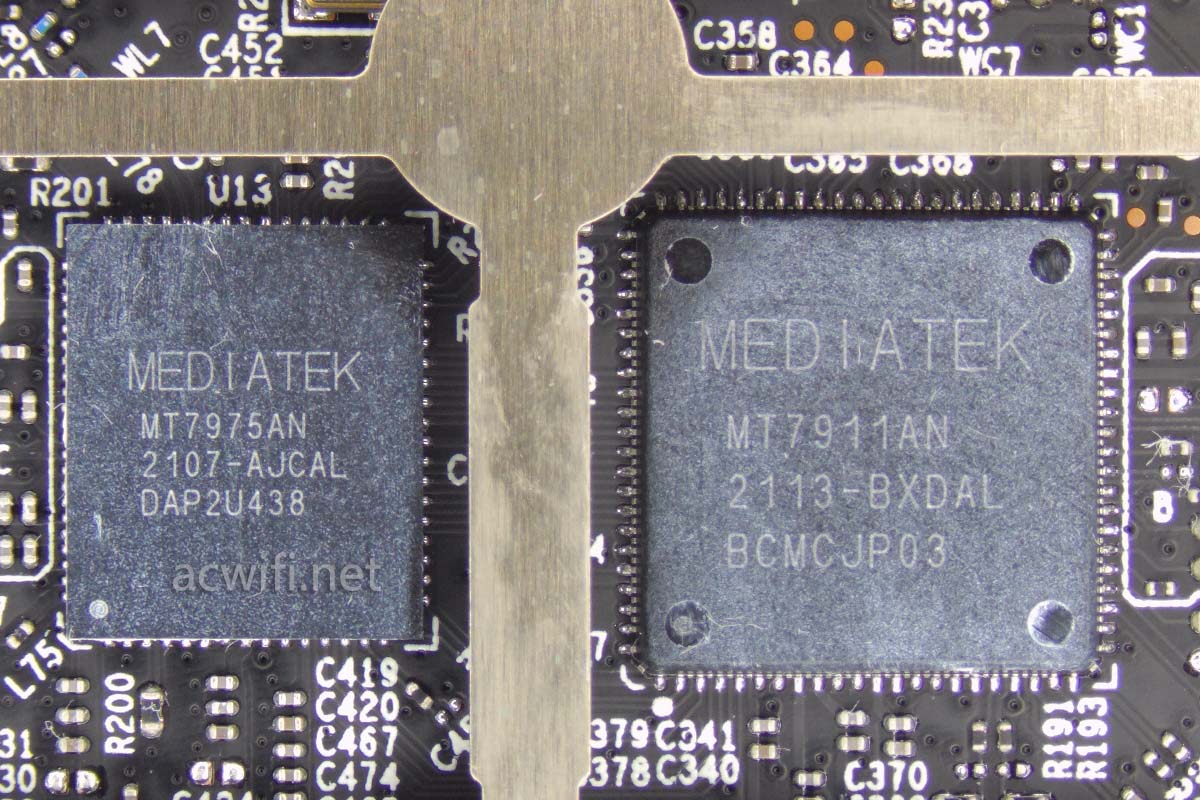

把上图中的2颗芯片放大来看就是：MT7911AN+MT7975AN。MT7911AN属于无线基带芯片，简称“BB”，负责数字信号的处理工作（包括解码、编码、MAC）；MT7975AN属于无线射频芯片，简称“RF”，处理模拟信号，这两颗组成了MT7911A无线芯片。

（红米AX6的“BB”集成在它的CPU： IPQ8071A里面，RF芯片就是QCN5054了，所以QCN5054不是完整的无线芯片就是这样的意思，它的数字处理需要交由CPU来处理。）

我以为是采用MT7915AN+MT7975AN。

MT7915A跟MT7911A一样，只支持5G频段，4x4mimo，在80MHz频宽下最高速率2402Mbps。

支持HE80+80，不支持HE160。如果要支持160MHz频宽，需要对RF芯片MT7975AN进行更新。

水星、TP、锐捷、红米这些原厂固件并没有提供80+80的支持，只见D-Link DIR-X3260这款有支持。估计要额外交钱的原因吧，而且未必好用，我猜的！

MT7911A、MT7915A，即使没有使用外置独立5G功放，信号也比较强的。

以上说的不对的地方，欢迎留言指正。

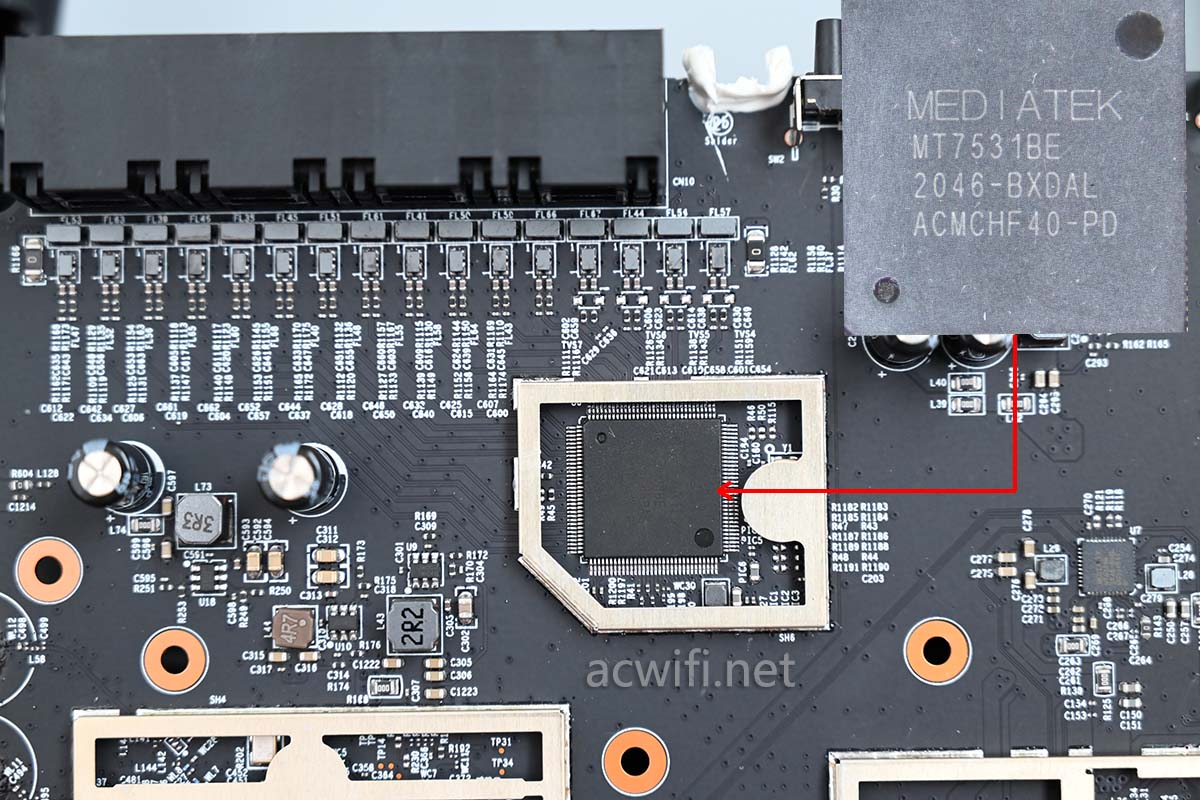

交换机芯片型号是MT7531BE，五口千兆。

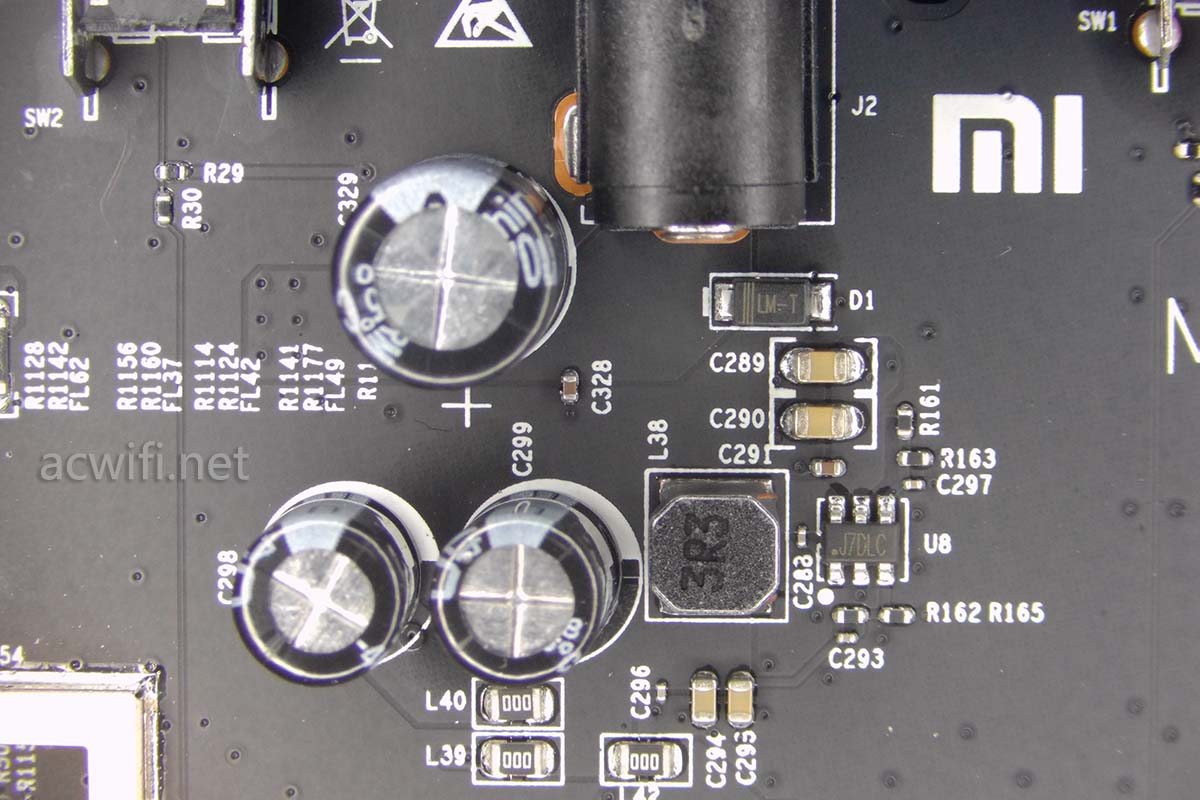

电源输入电路：

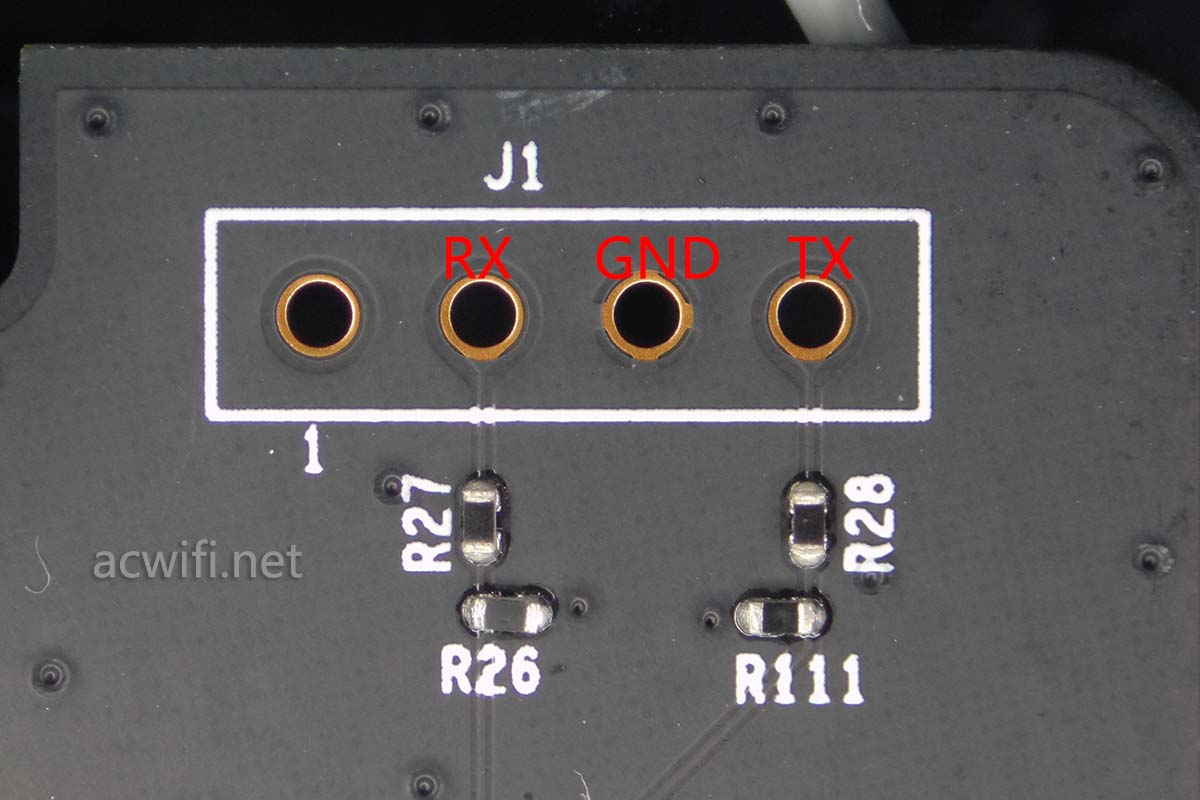

TTL针脚定义：（1.8V，115200波特率）

到此，红米AX6S就拆机完成了。

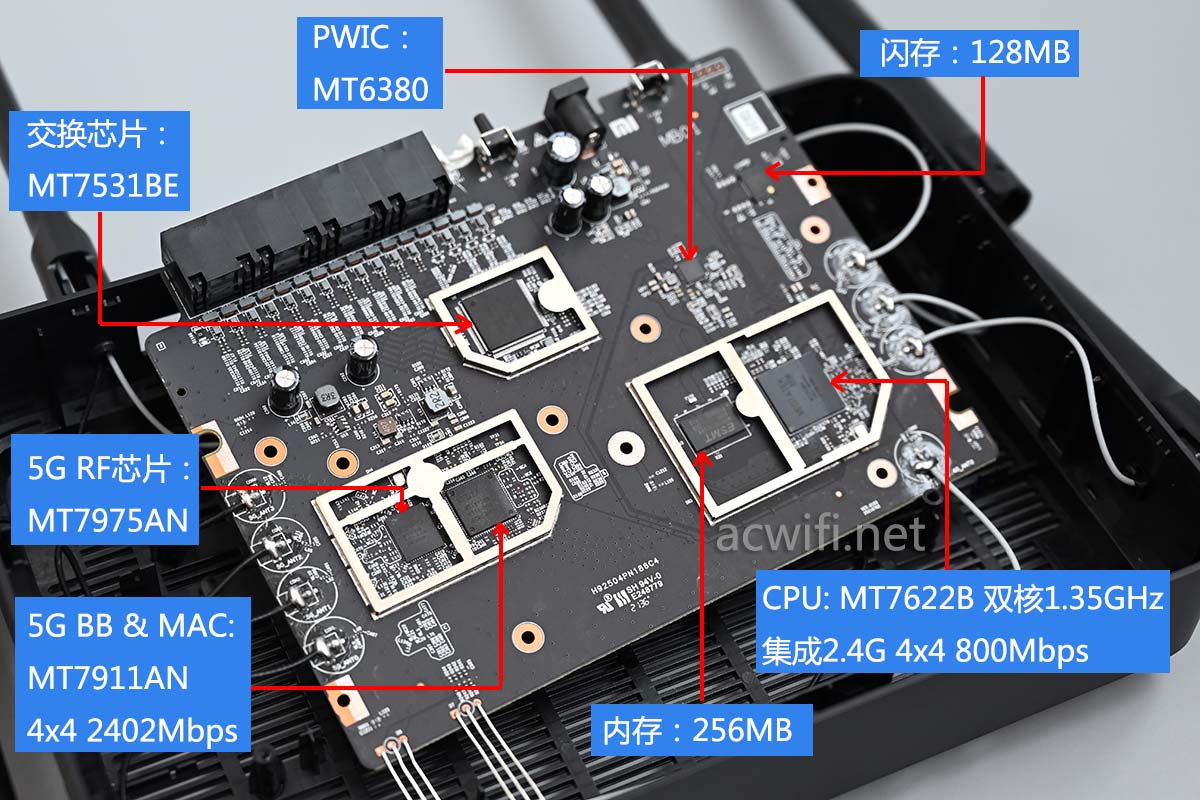

红米AX6S各芯片型号汇总图如下：

最后在D点的测速结果如下，拆机之前测的。

电信500兆宽带，路由放楼上“WIFI”位置，D点位置在楼下。

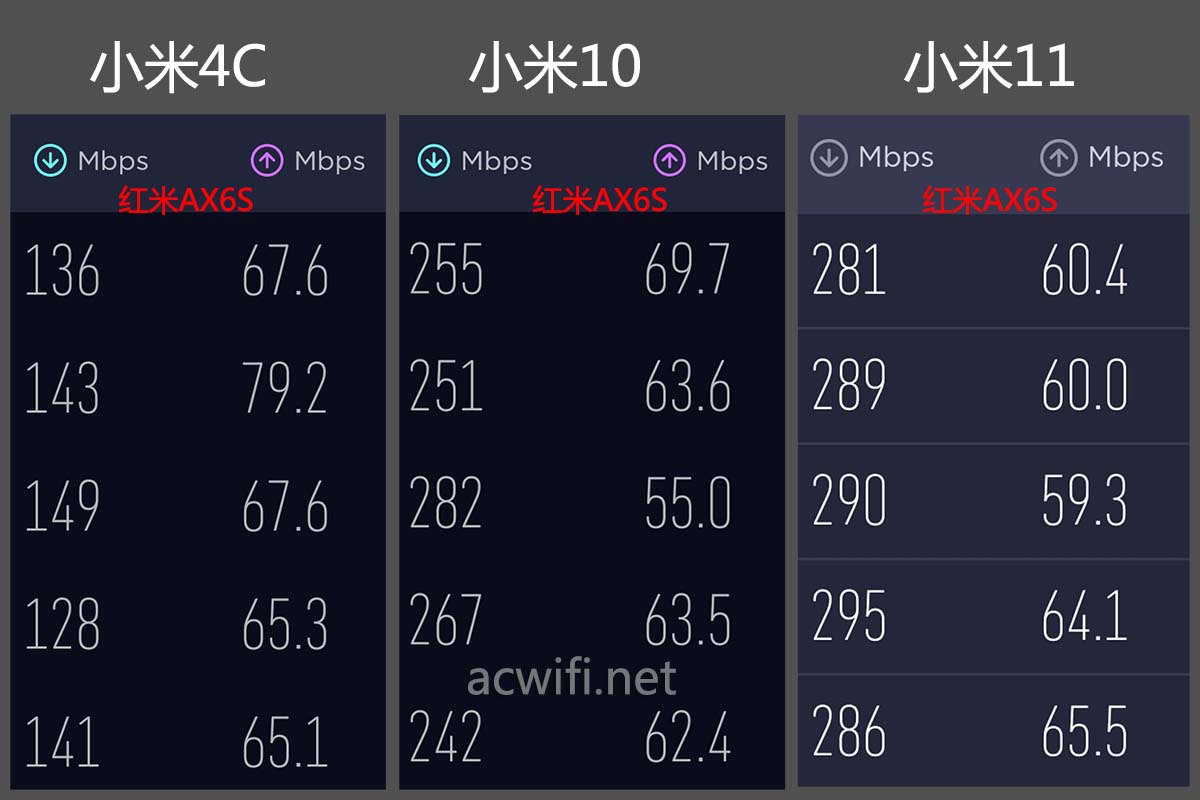

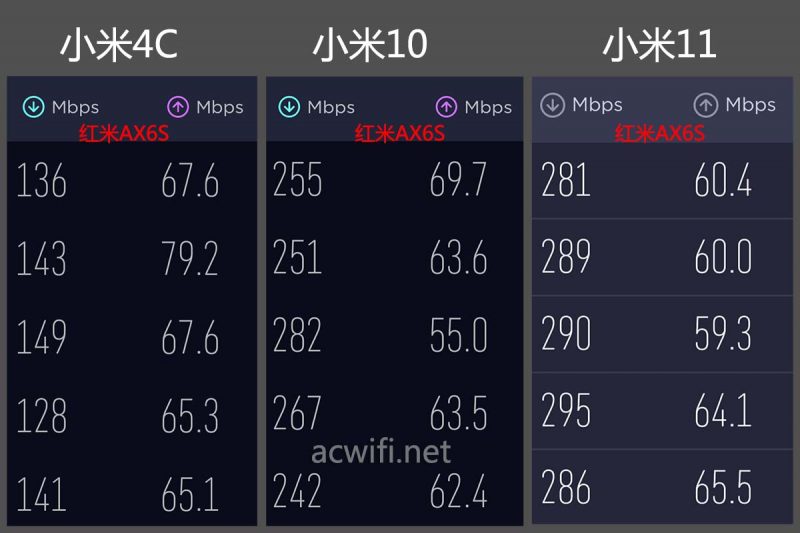

三台手机的测速结果如下：

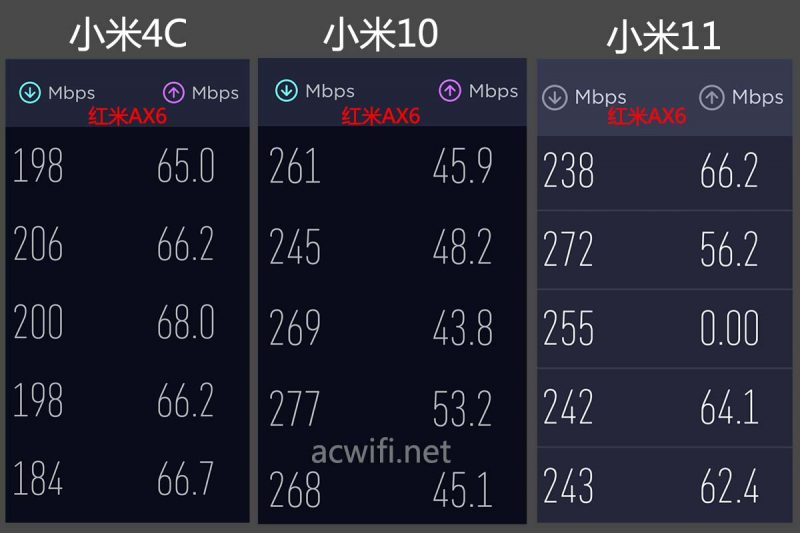

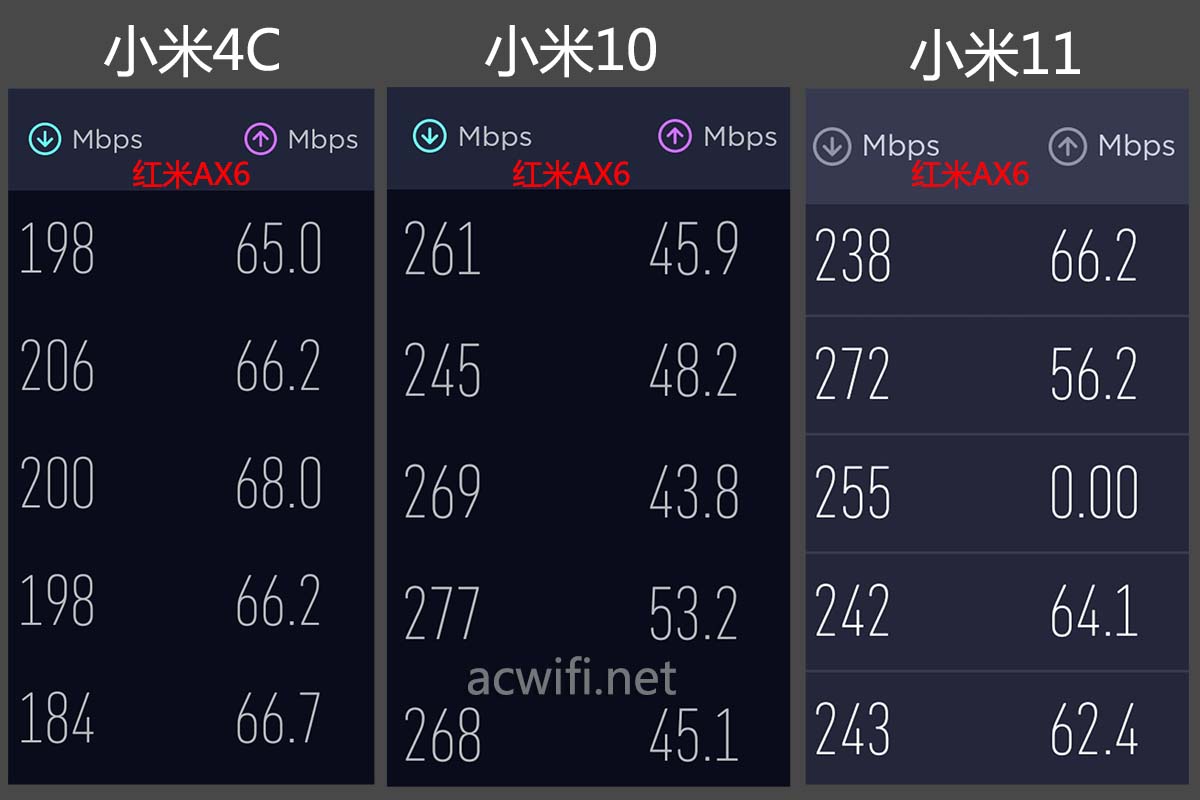

然后拿官方固件的红米AX6来测速，结果如下：

Wi-Fi 6设备测速差不多，AX6的160MHz与AX6S的80MHz频宽，在远距离上并没有拉开明显的距离。

Wi-Fi 5设备测速差距明显些。

没有XDR3230好，除非以后嗵刷机，就多一个选择的理由。

有人问它与AX6能组mesh不，官网里说明可以的。我没有试！

红米AX6S我实付262.98元， 这个价我觉得值呀！

如果你要买小米的路由器而又不需要160MHz或对160MHz没啥兴趣，这款红米AX6S比红米AX3000值得买，买AX6S来组网也不错。京东价299元，领个全品券10元也就289元。

如果你不喜欢联发科的东西，而又想买小米路由器，好难呀！  因为多小米路由器里面大多数的型号都停产了！

有人担心MT76622B弱，不弱的，比MT7621A强；

有人担心MTK的无线弱，不弱的（MT7911A），看上面测速；

有人担心AX6S会缺货，不缺的，因为不是用IPQ8071A。
