TL-XAP5400GI拆机，2.5G网口的86型无线AP面板-路由器交流

	不建议用百度搜索，垃圾内容和广告多，可用bing、sogou、google

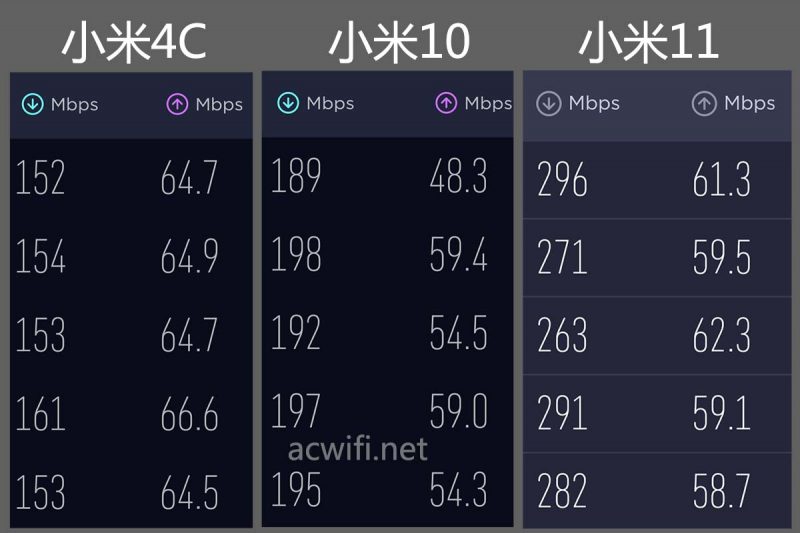

前几天拆了一款相同无线规格的吸顶AP，接着就有人问这一款AP面板了：TL-XAP5400GI-PoE，以下简称XAP5400GI。在咸鱼上的价格，吸顶与面板两者相差大约300块，拆机看看无线芯片和功放芯片有什么差异。考虑安装无线AP的朋友，可能都是看重了美观吧？而且又有隐蔽性。前提当然是要布置好网线。

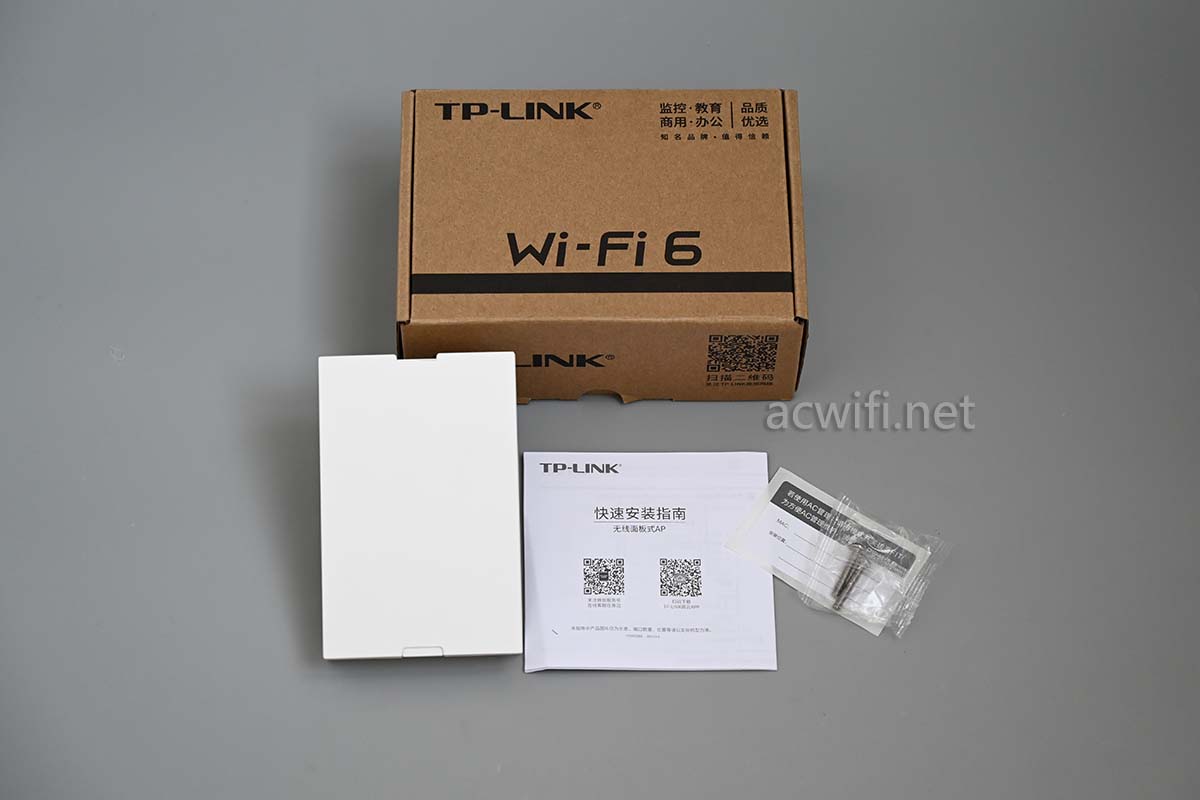

外包装与机身配件：

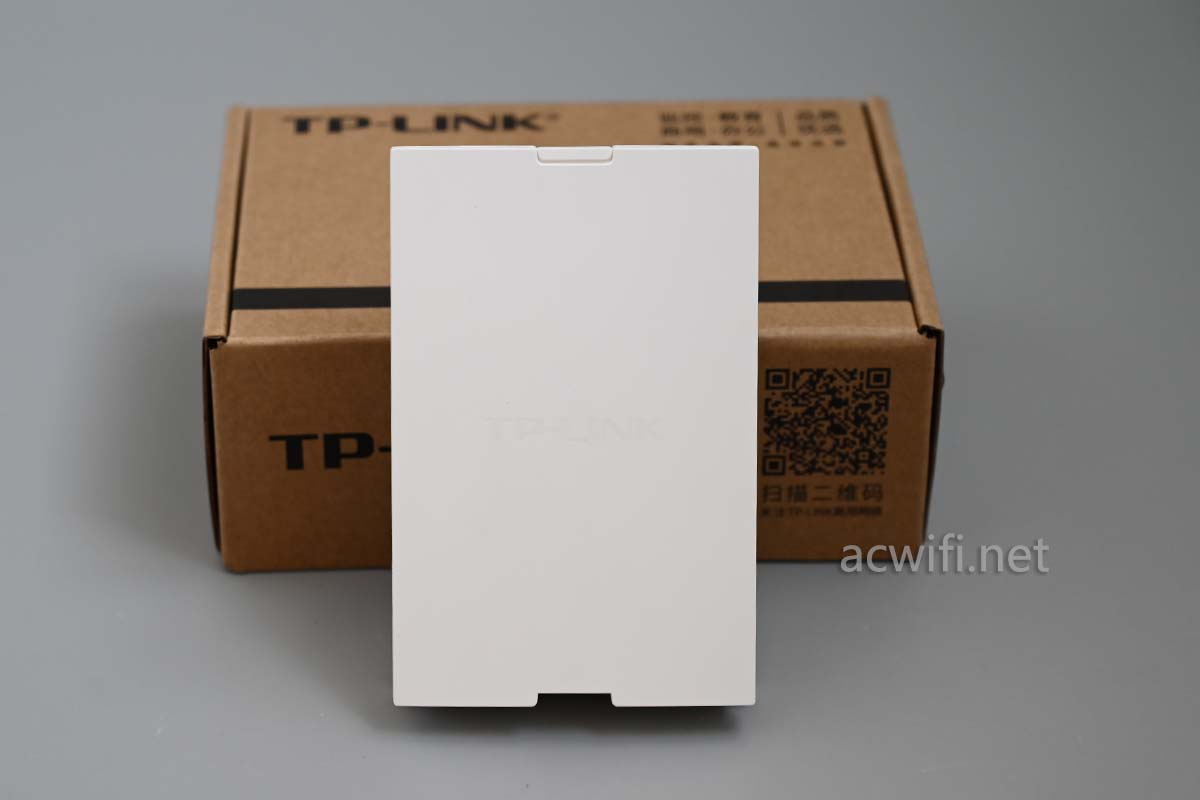

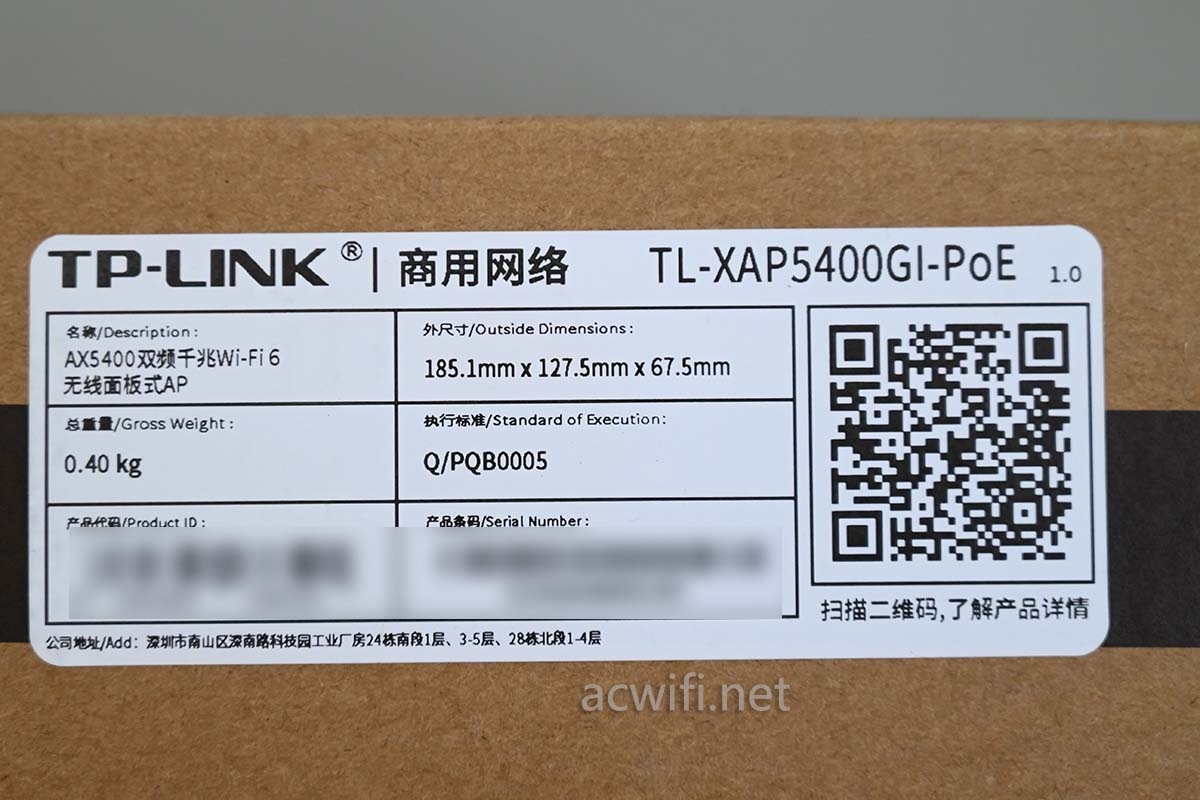

外包装盒上的标签：商用网络 TL-XAP5400GI-PoE ，1.0

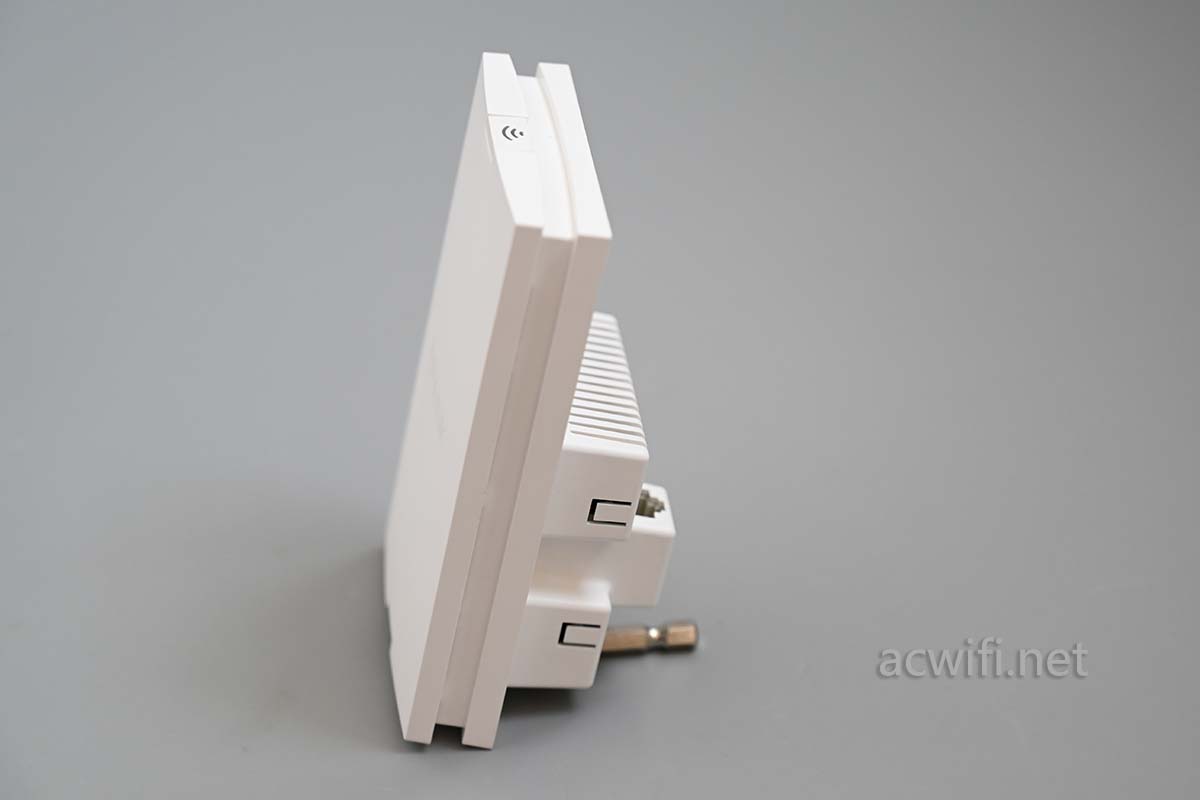

XAP5400GI的尺寸：宽86mm，所以叫86面板嘛，长度132mm，从尺寸来说，是目前体积最小的AX5400了。

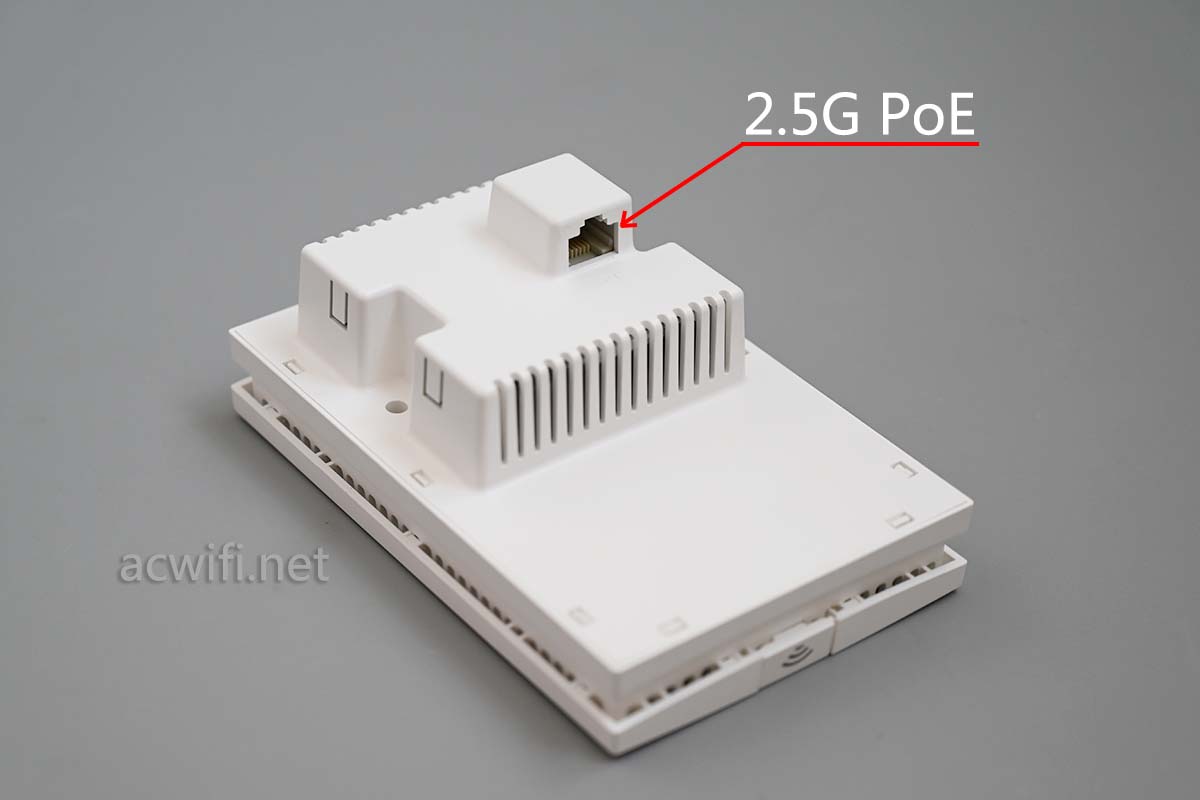

2.5G PoE网口：

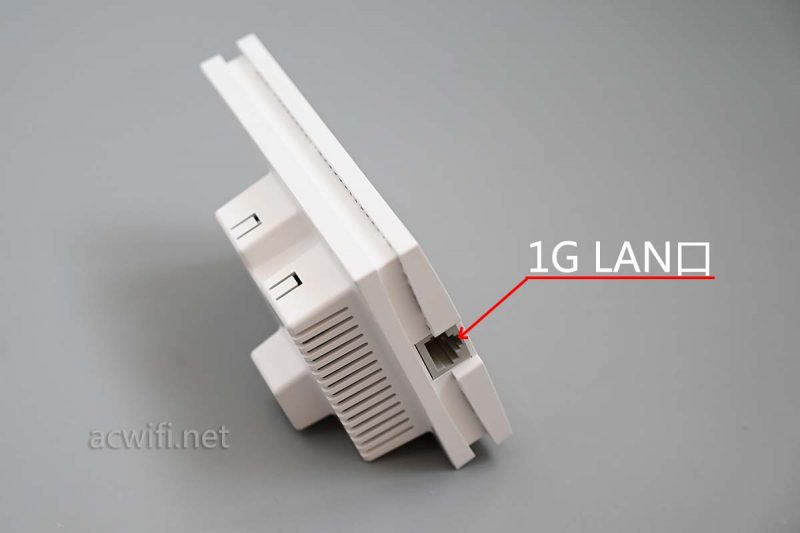

1G LAN口：

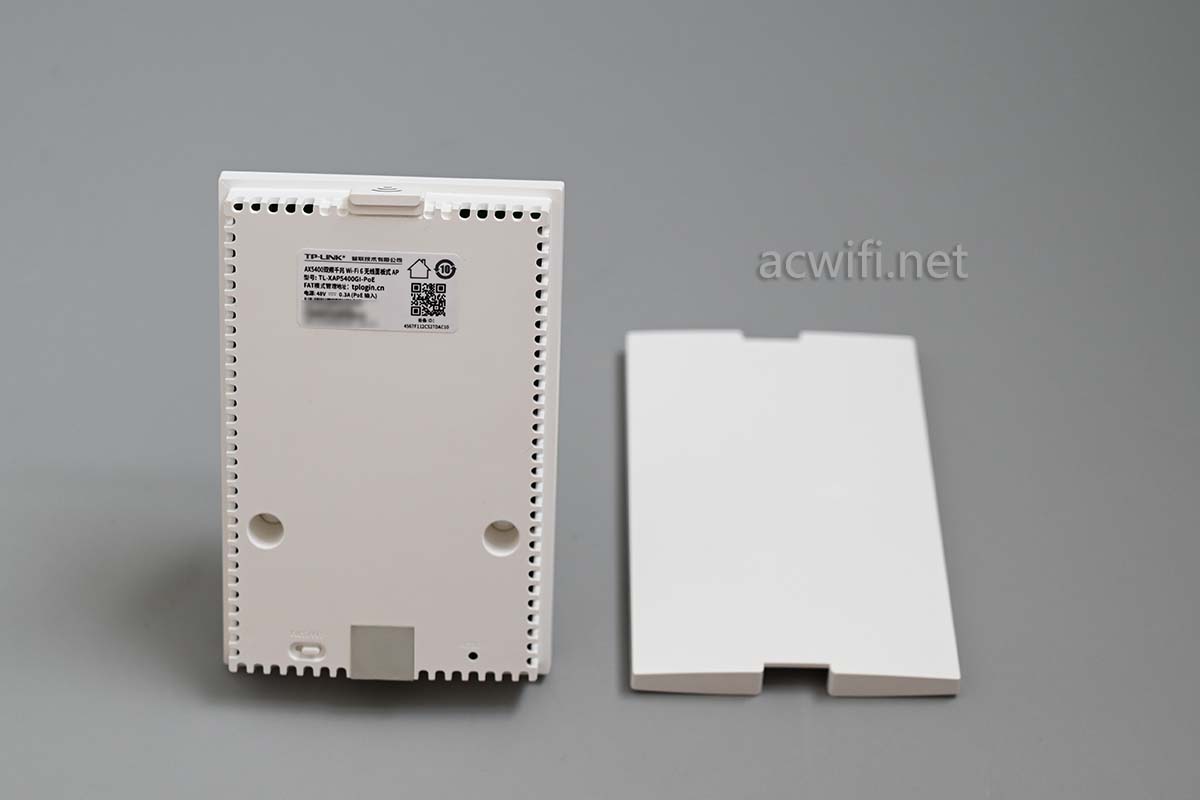

徒手打开前面盖：

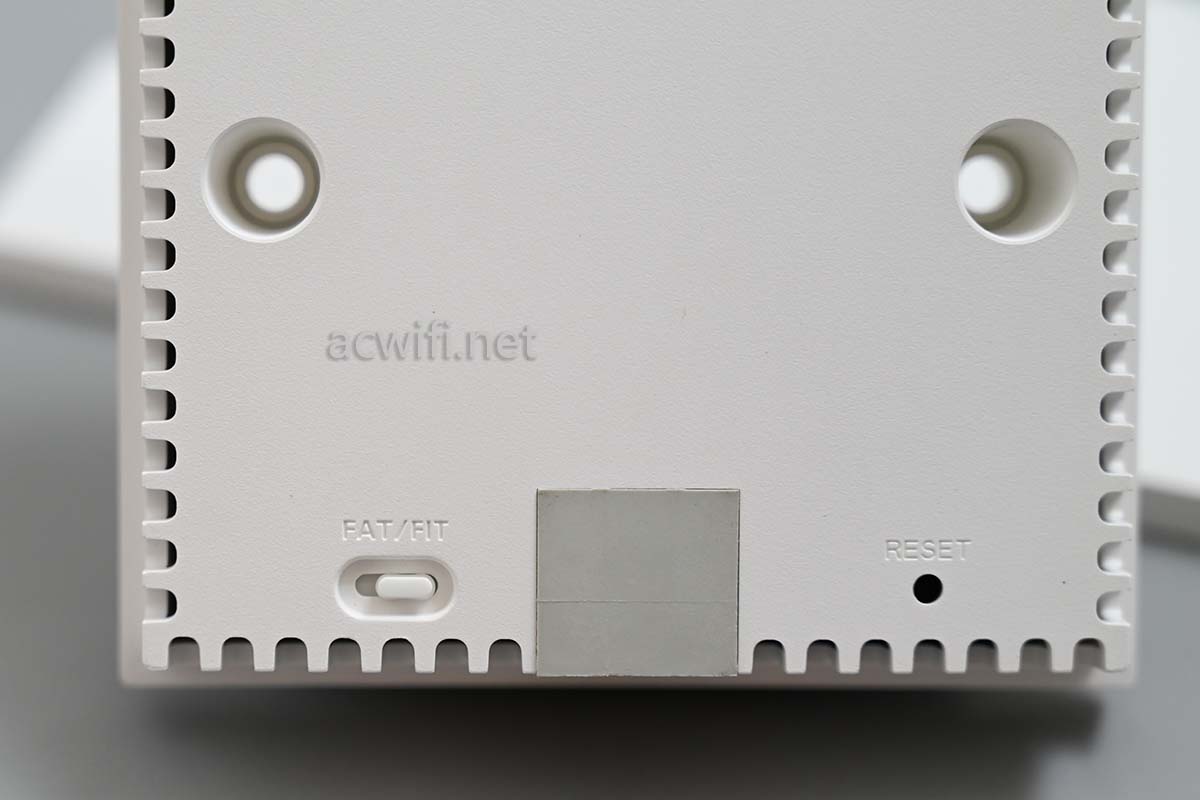

两个安装螺丝孔位，左下方是FAT/FIT切换开关，即胖AP和瘦AP切换，右边是RESET键。

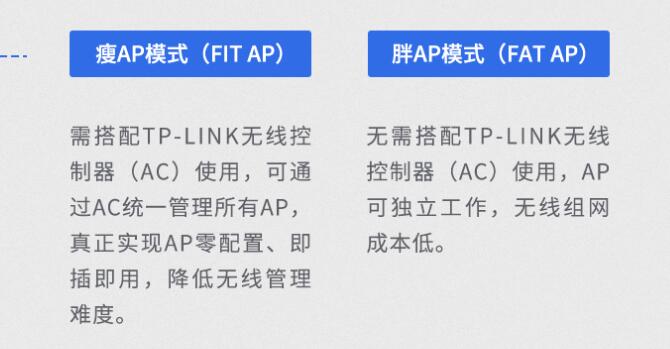

胖/瘦的区别如下图所述：

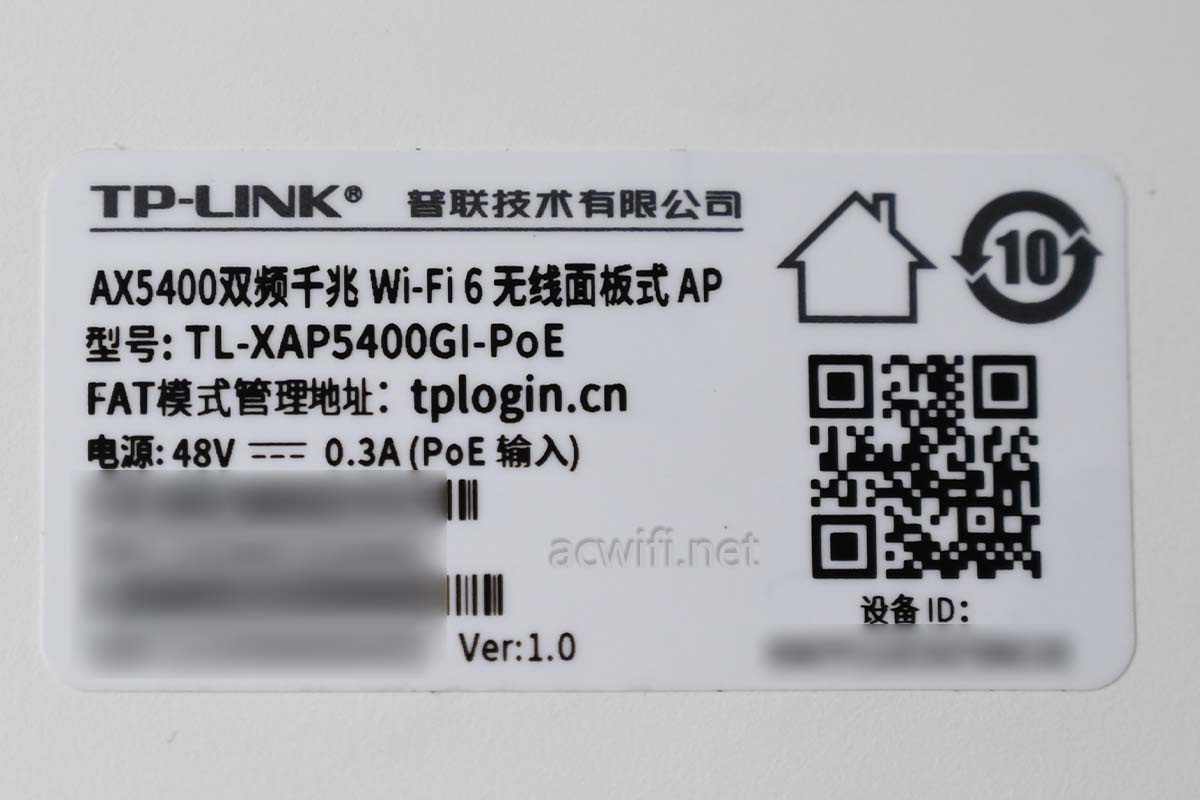

产品标签：

PoE输入规格：48V/0.3A，接上R479GP，插上与拨下之间的差值是8.1W，所以这款AP的待机功率是8.1W。

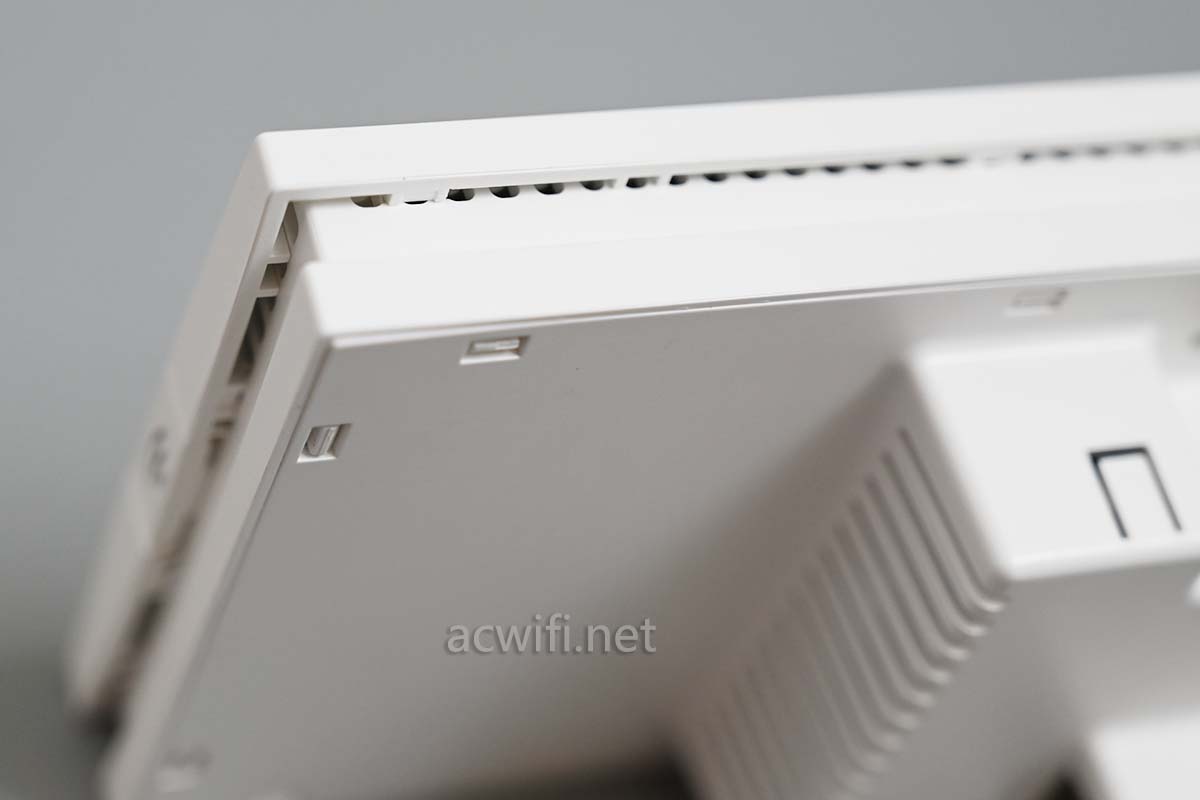

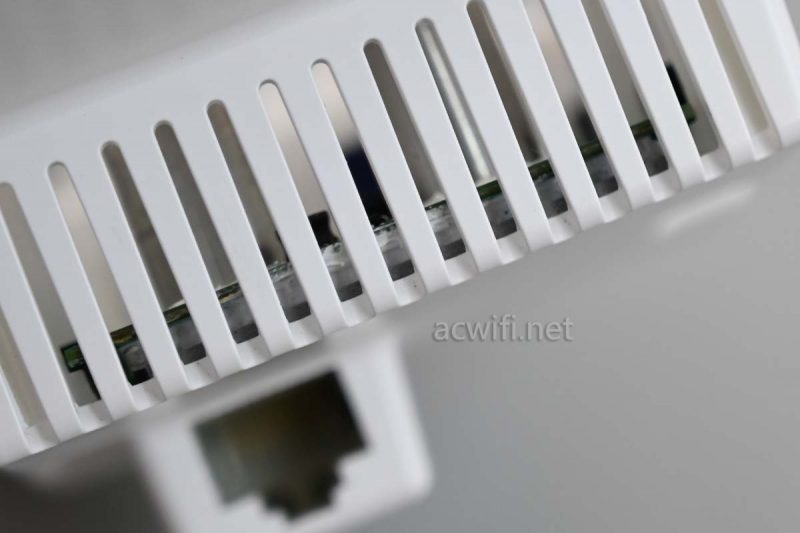

面板的四周均是散热孔：

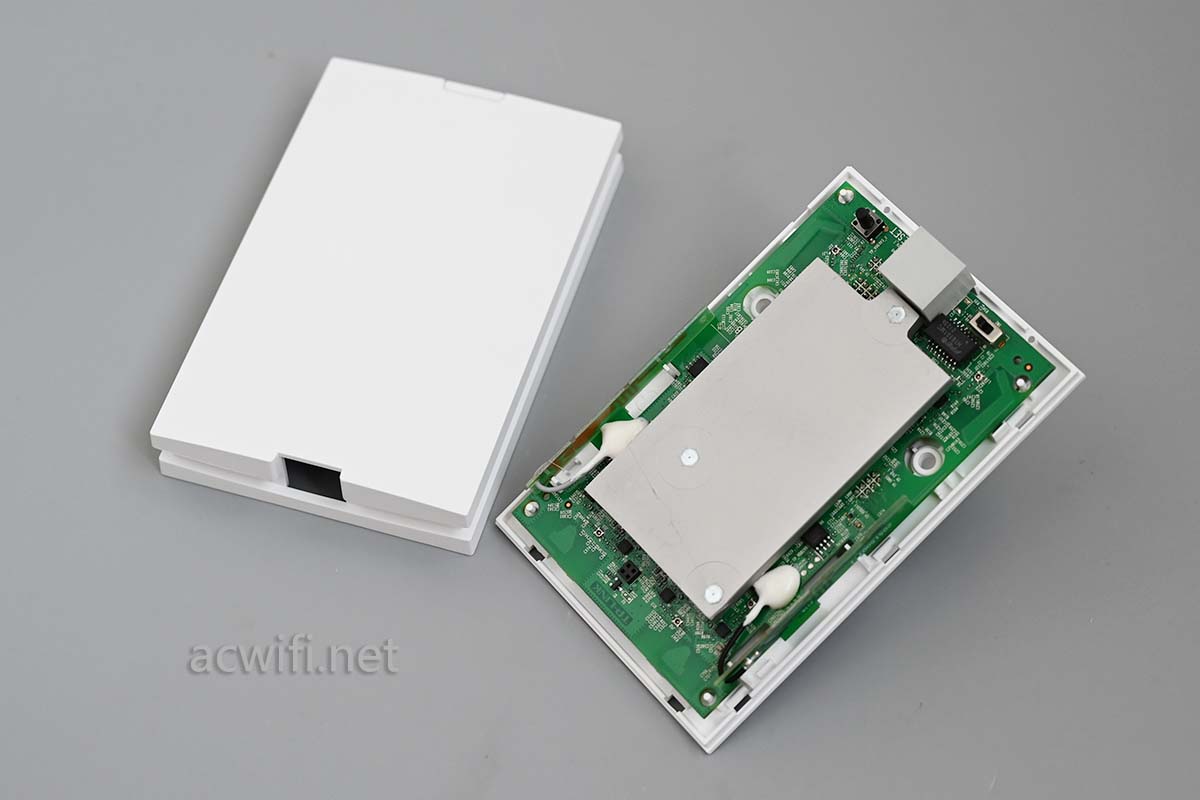

开拆：

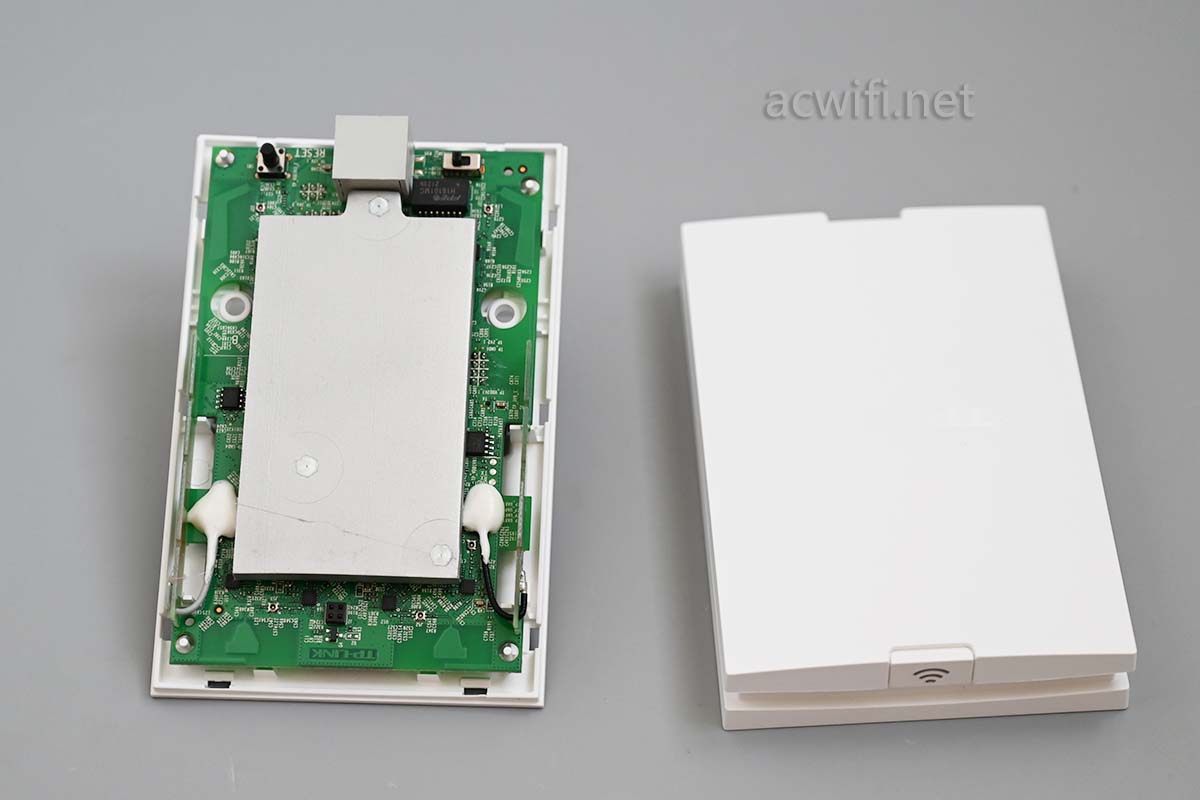

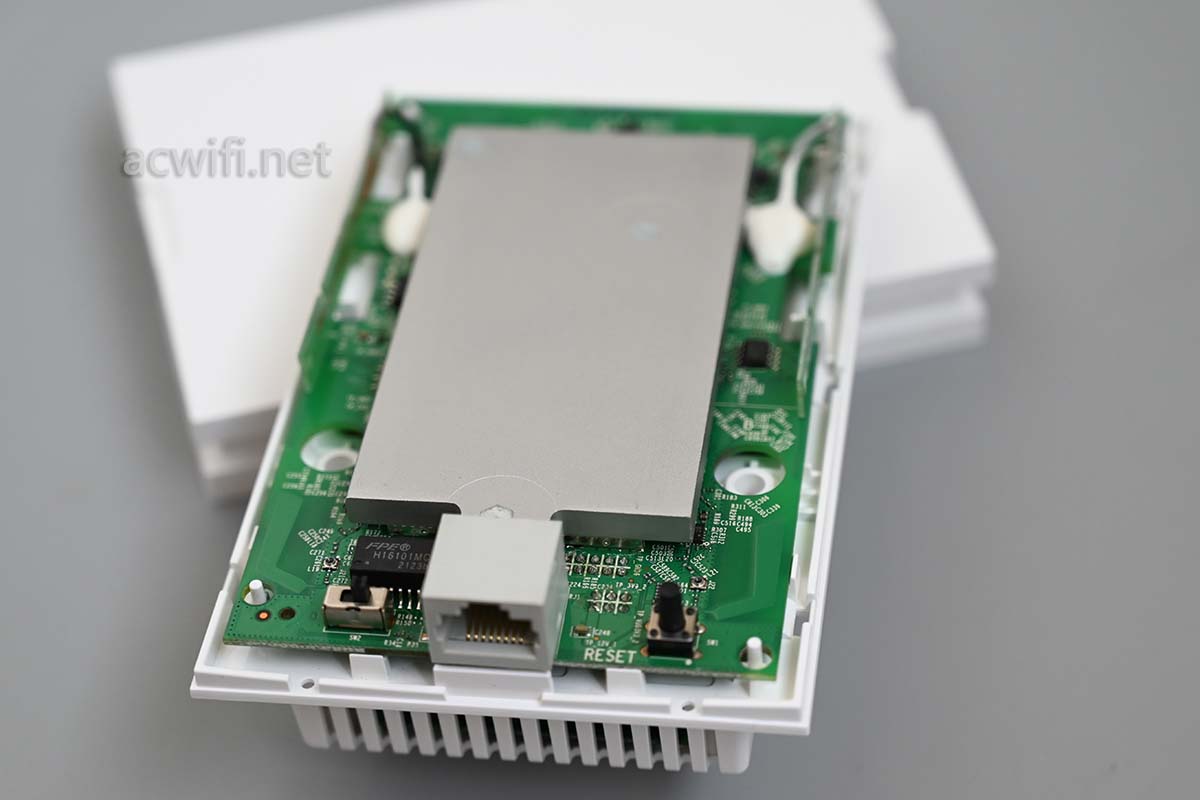

看见一大块铝块，实心的。

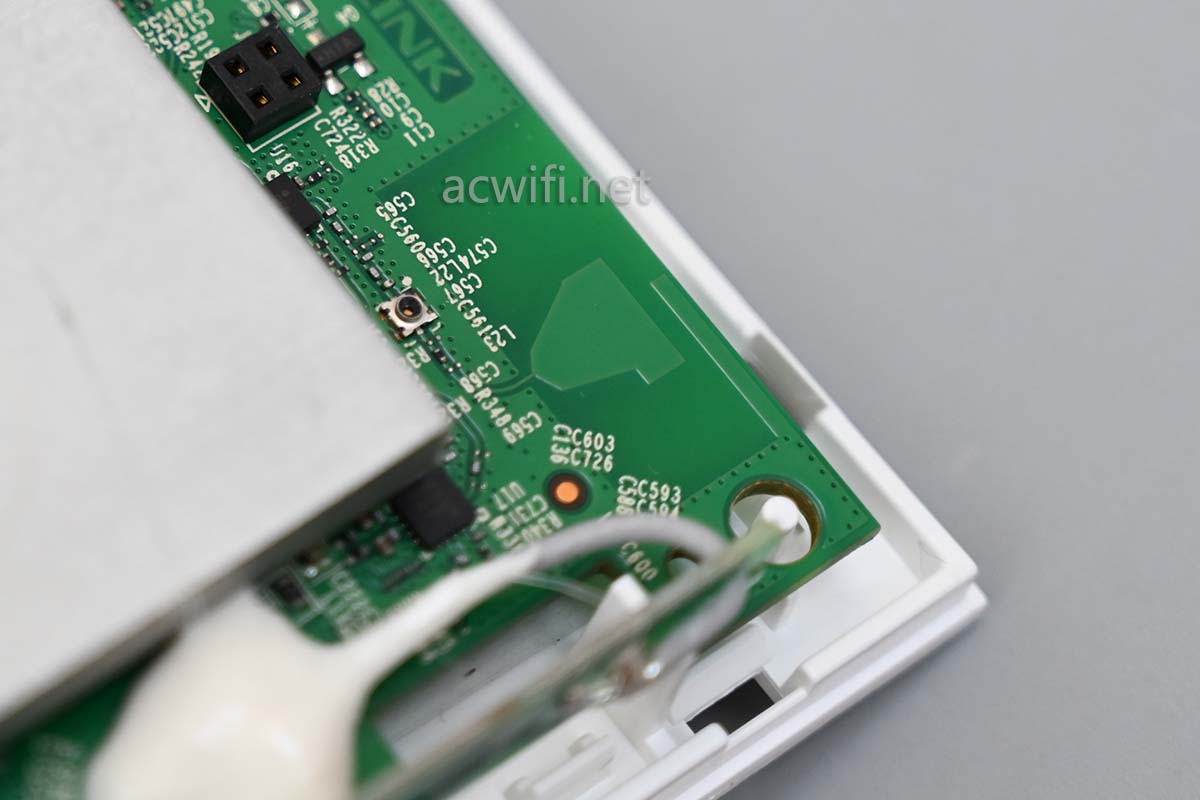

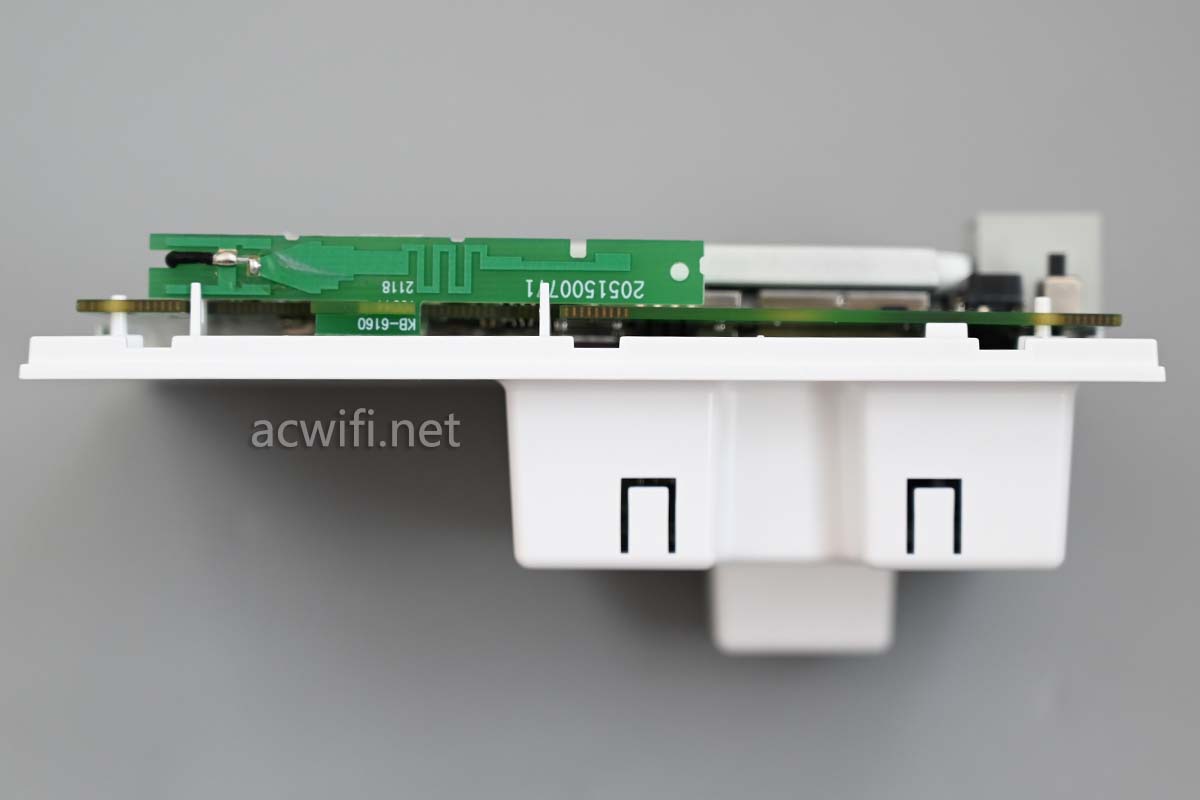

两侧均有这样的PCB天线，是属于5G天线当中的两根：

还有2根5G天线在主板顶端，印在主板上，与两侧的天线成90度，这样可以兼顾不同的方向，理论上有利于信号覆盖。

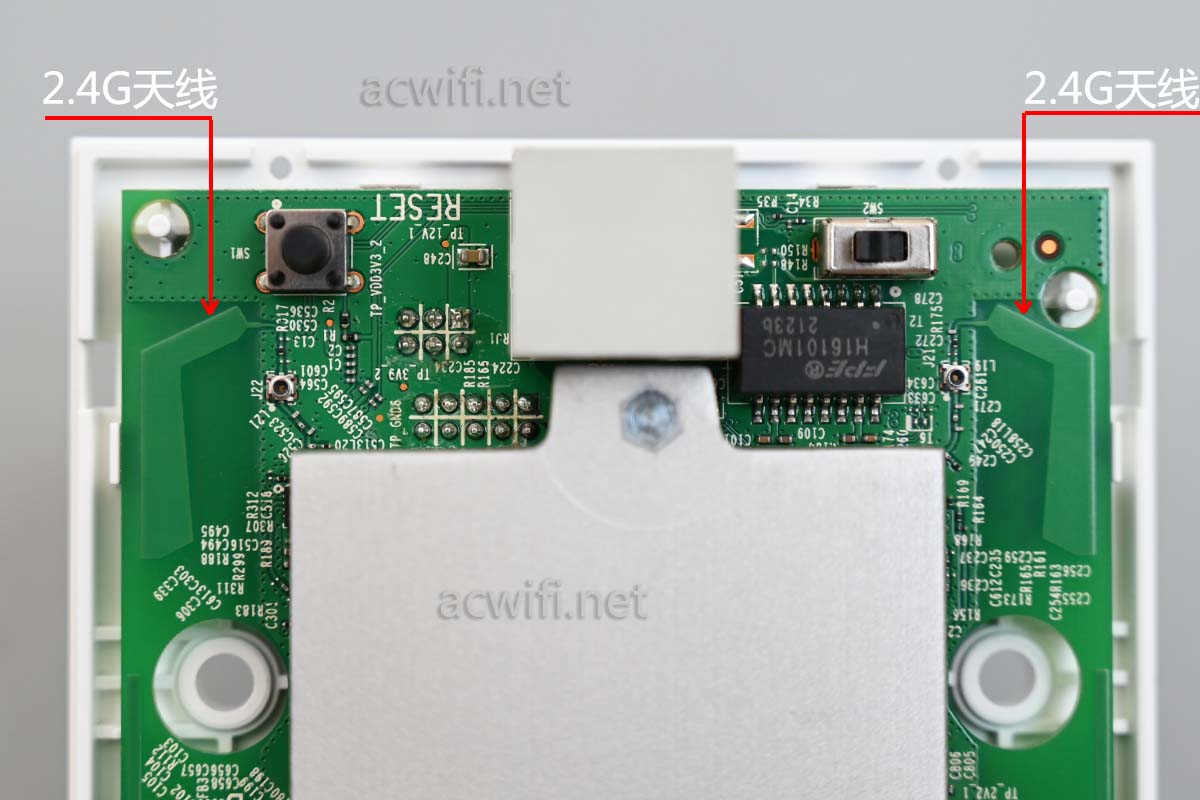

两根2.4G天线在面板的下方，也就是在千兆网口的两侧：

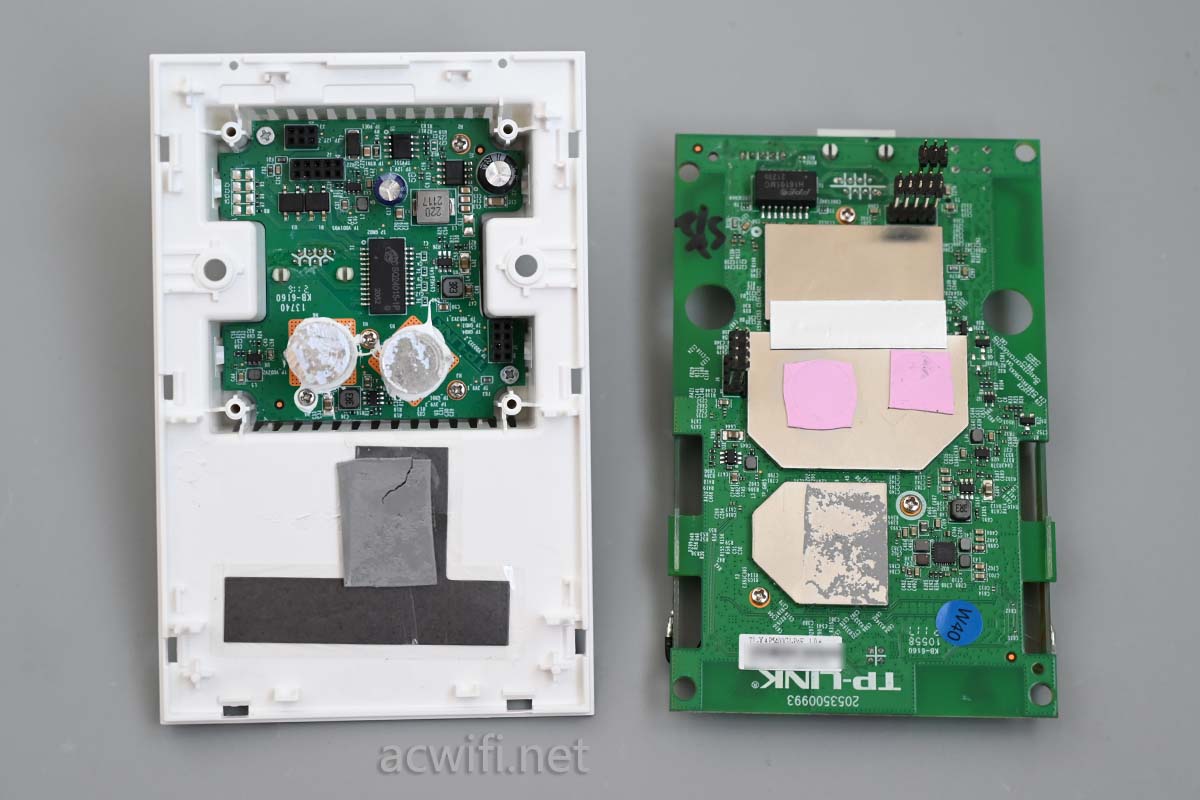

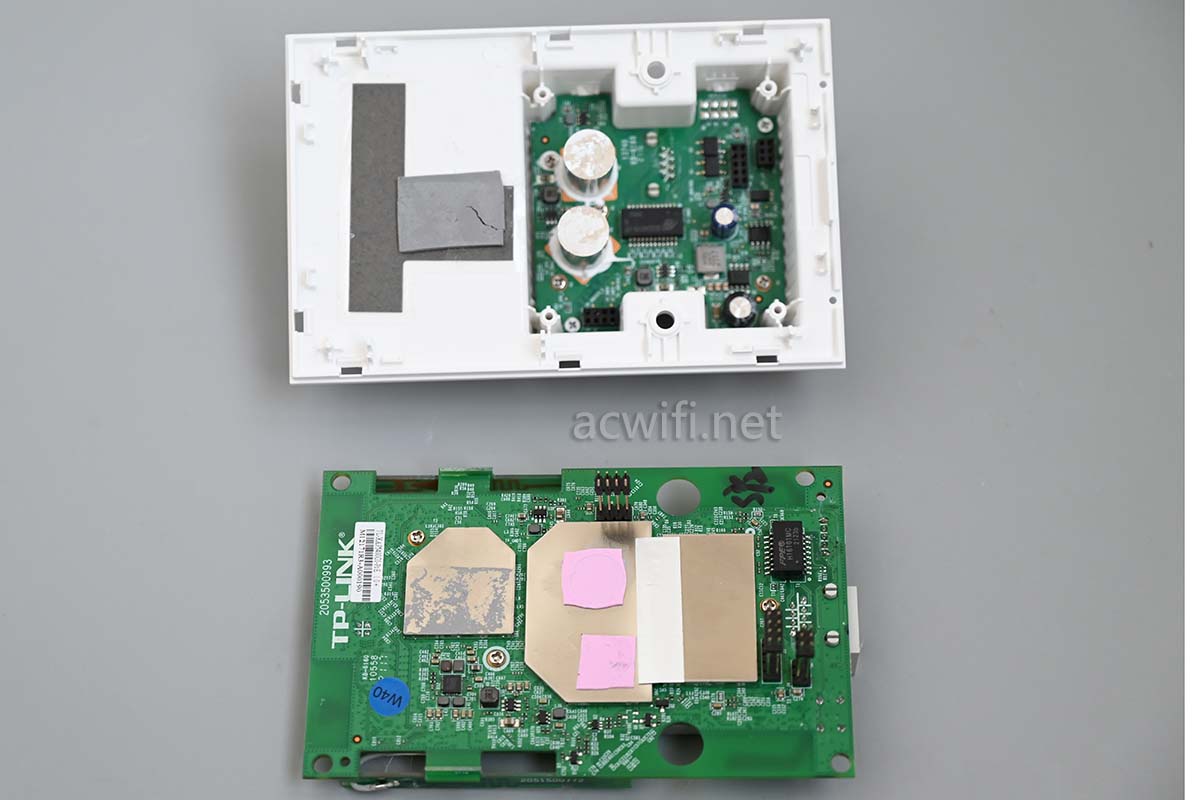

把主板拆出来：

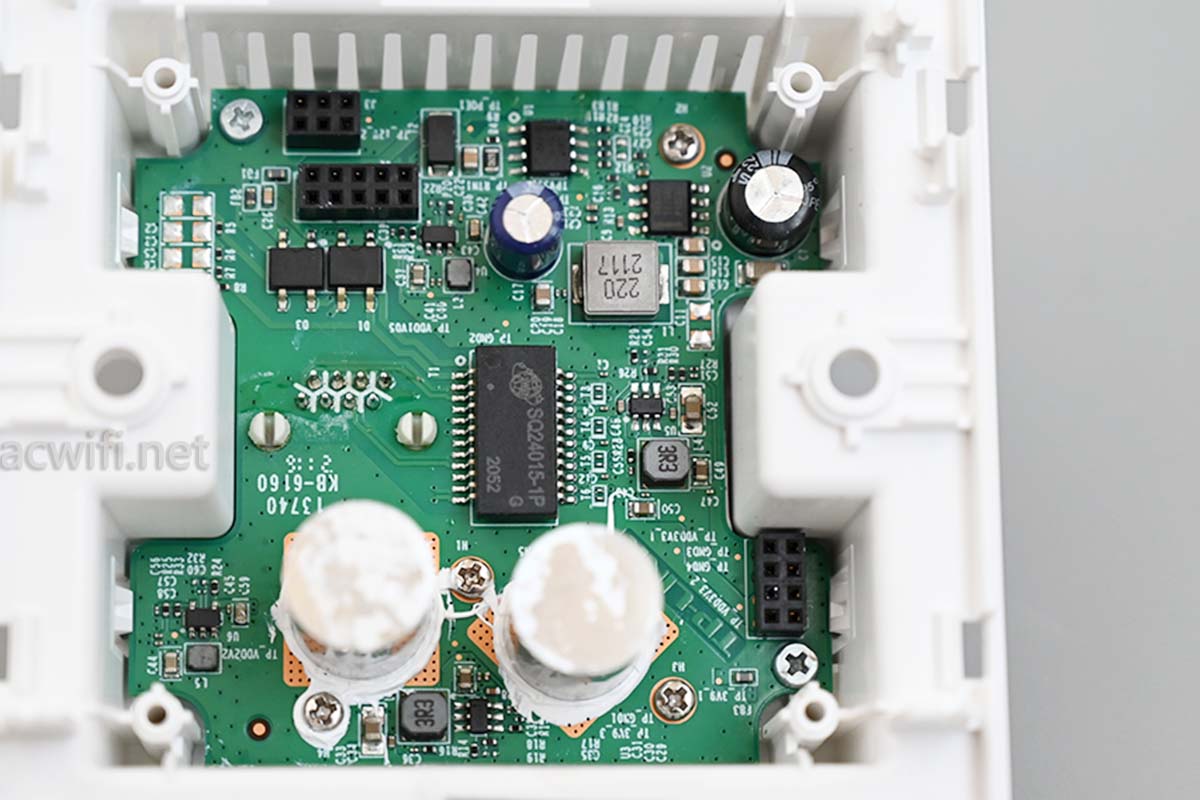

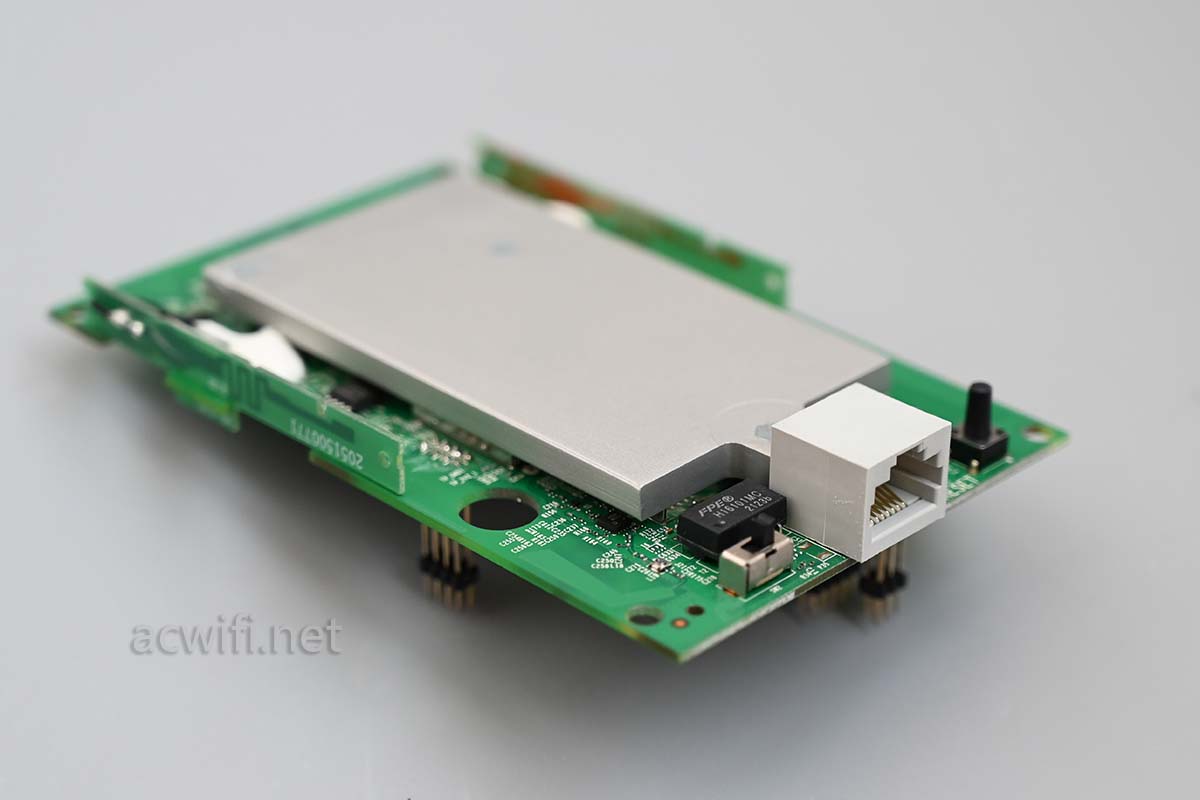

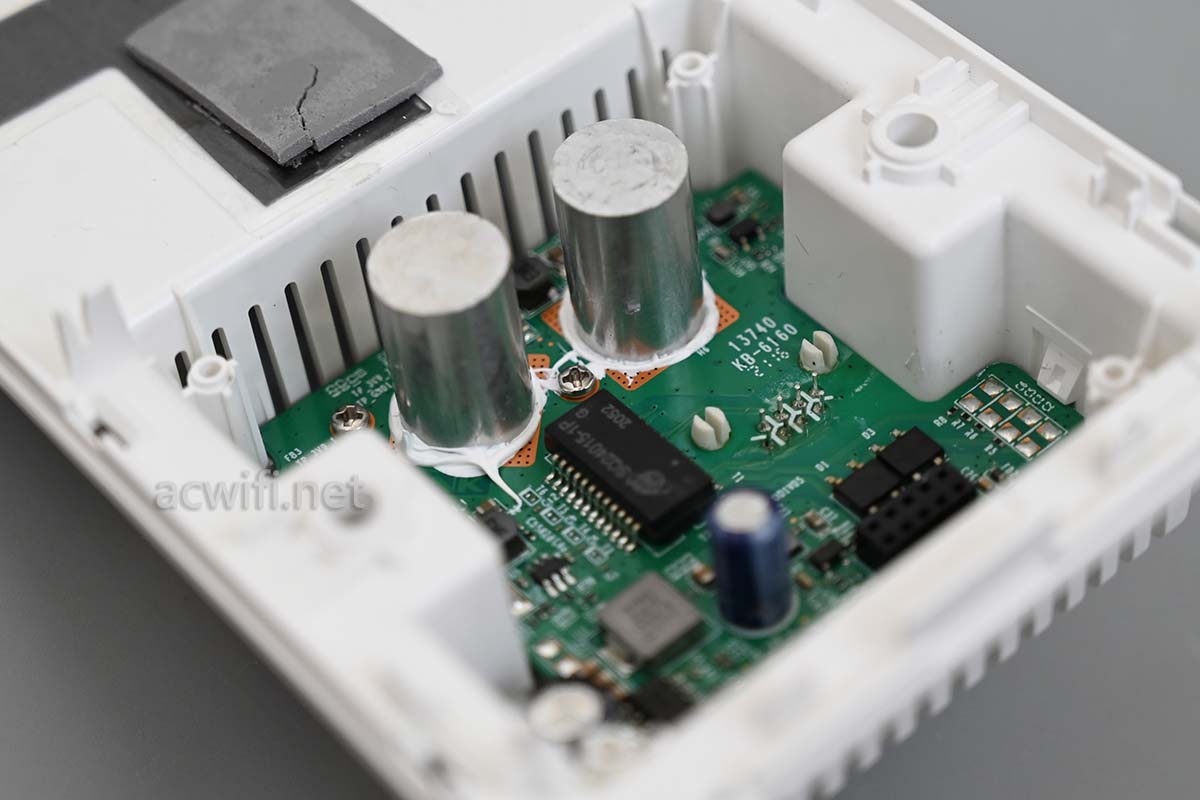

采用两片主板拼合的方式，底下的主板有2.5G网口，主要是PoE供电，在这里做电压转换。有颗圆柱铝腚，连接主板上的其中一片屏蔽罩接触。

主板上还有一片屏蔽罩与底壳之间有导热硅脂垫片，垫片底下有吸波材料。

这边小板我取不出来，一来空间受限，且还有卡挰，二来底下还有散热片，硅脂垫片粘得比较紧：

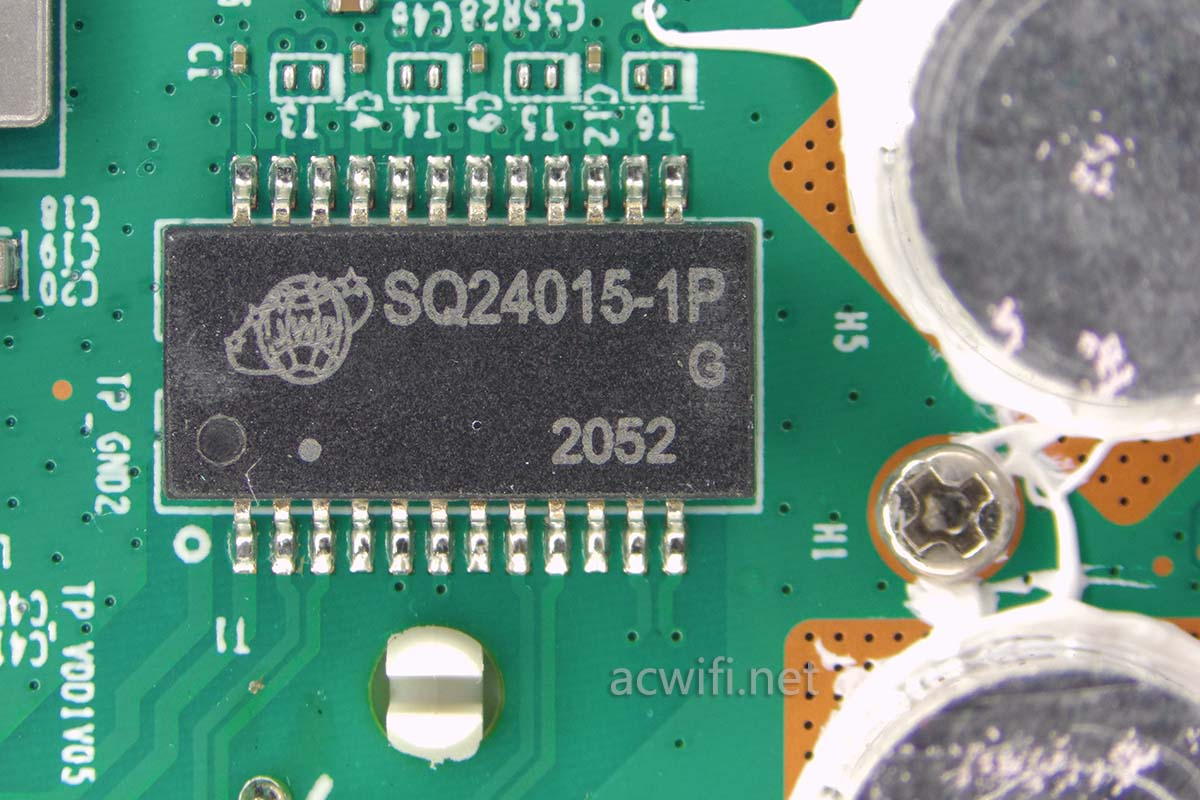

两根圆柱铝腚旁边有一颗2.5G网络变压器，上面丝印着”SQ24015-1P G”，从LOGO上的字符来看，估计是四川绵阳高新区经纬达科技有限公司。

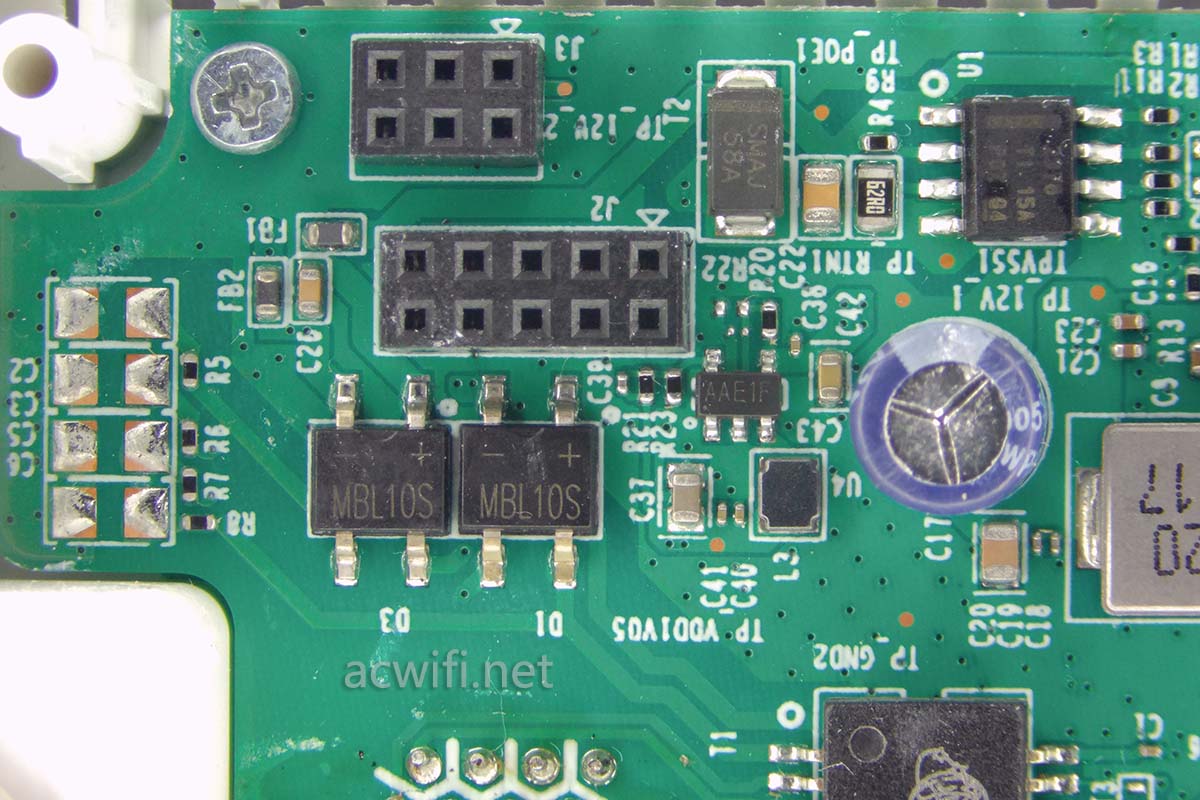

电源电路：

其它没什么可看了，这小板就到此为止吧：

继续看主板。

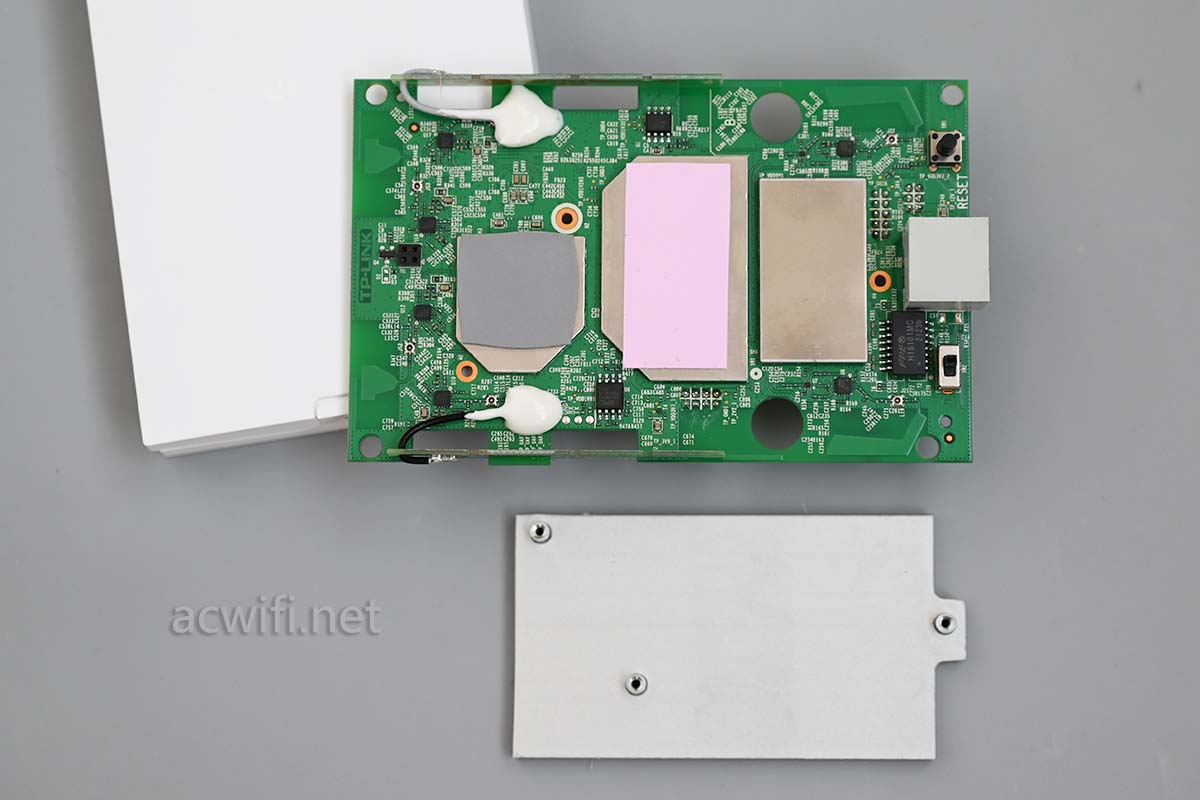

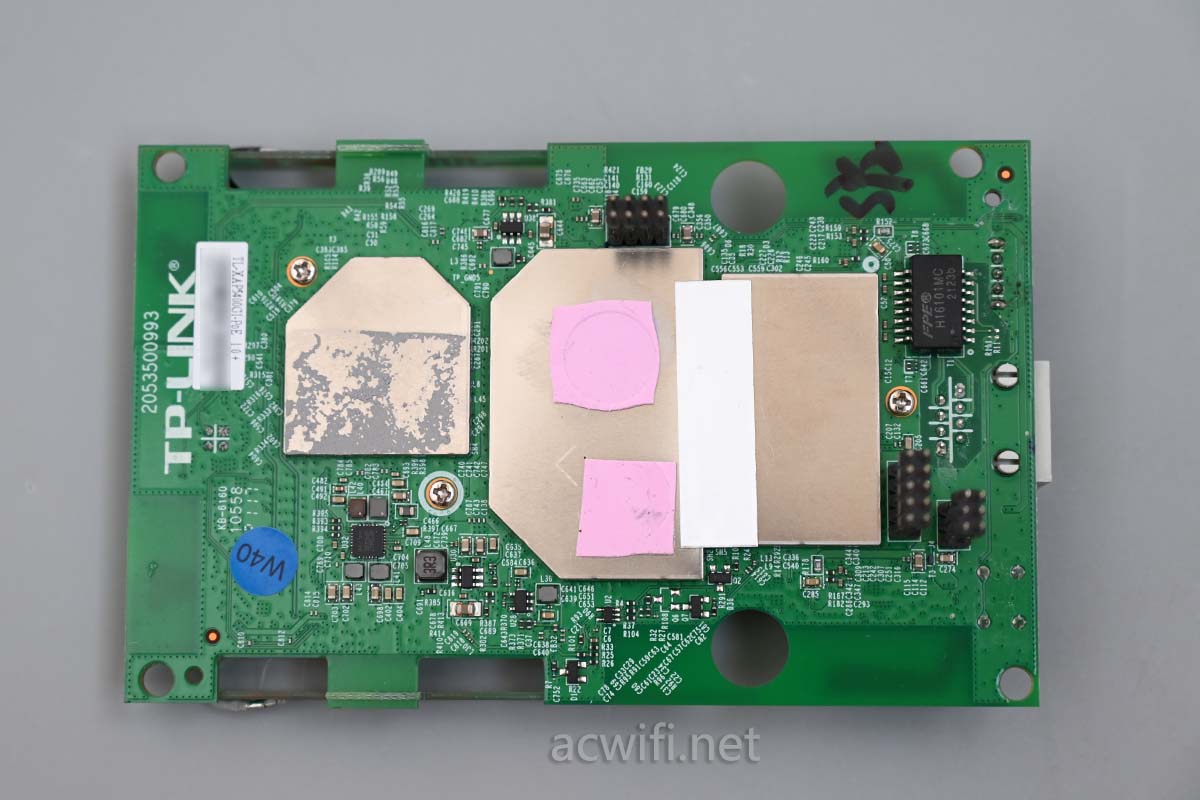

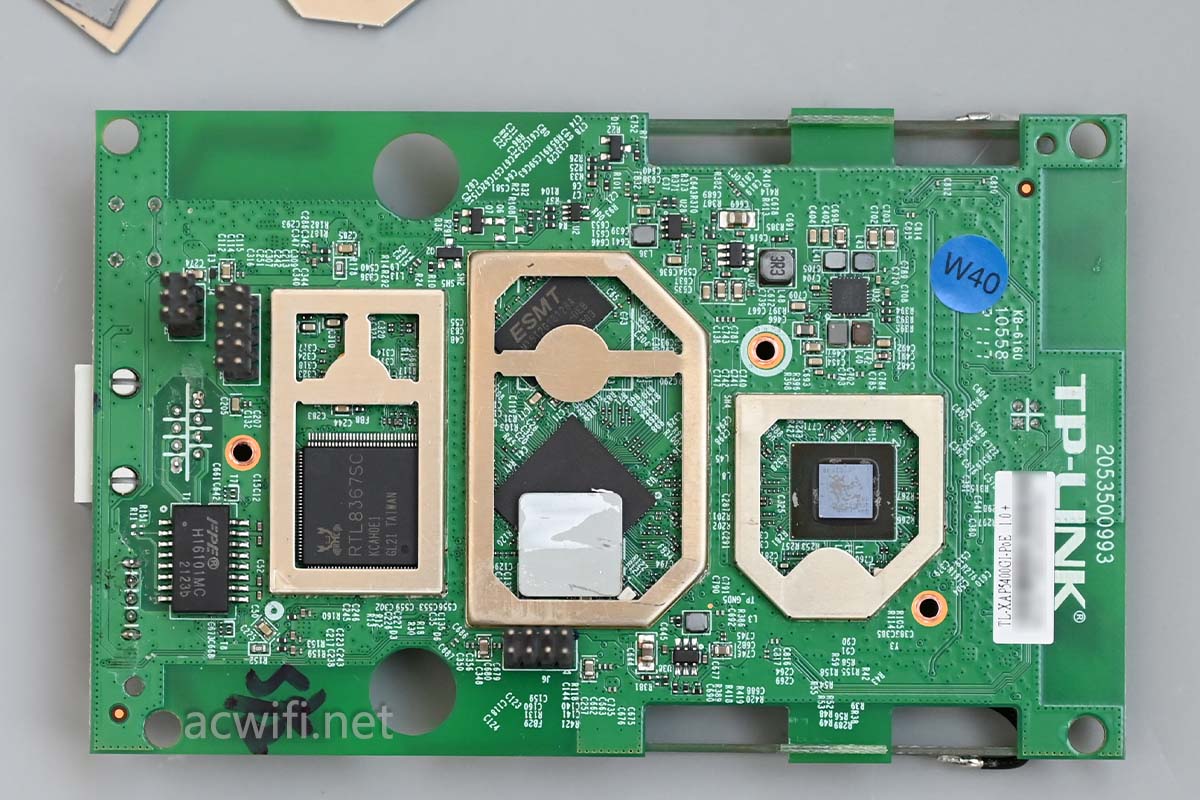

这一面看不见网口，我定义为主板背面：

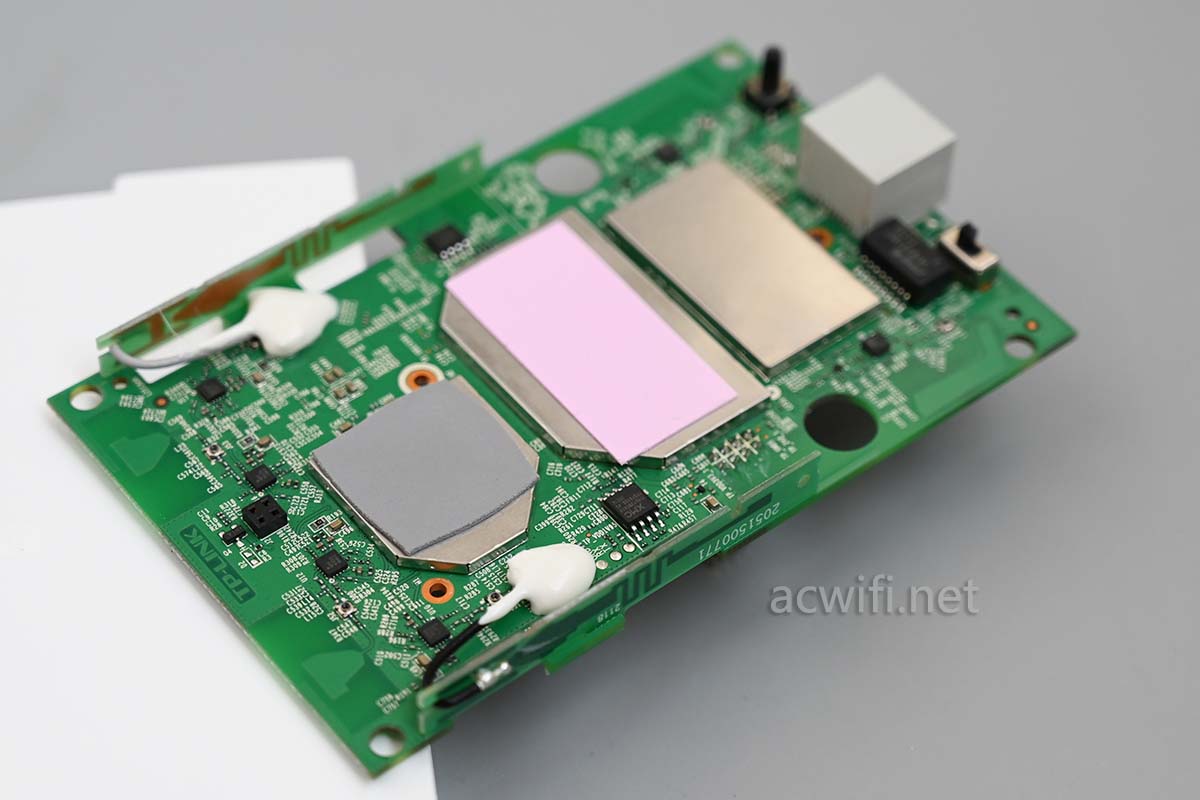

另一面就是主板正面：

先从正面上的这块散热实心体开拆吧，拧下三颗固定螺丝后取下散热铝块：

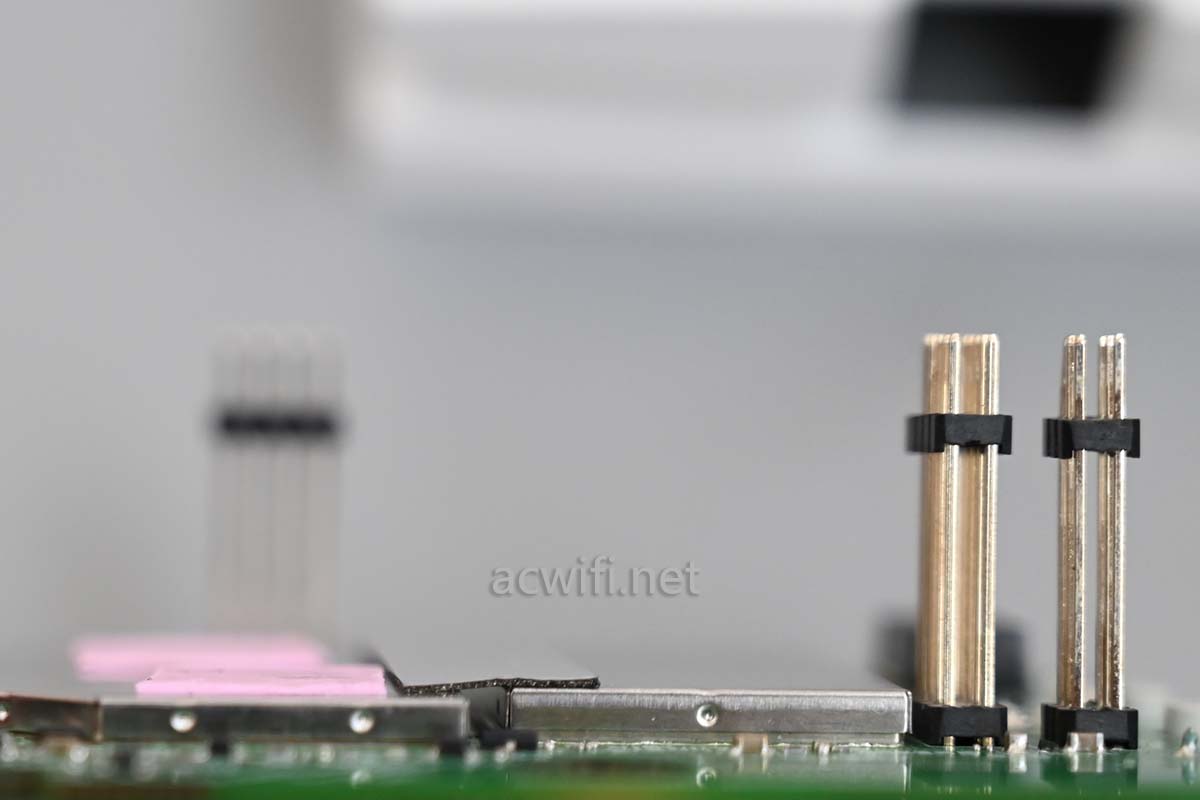

底下有三个屏蔽罩：

撬开屏蔽罩，三片屏蔽罩底下均有导热硅脂垫片：

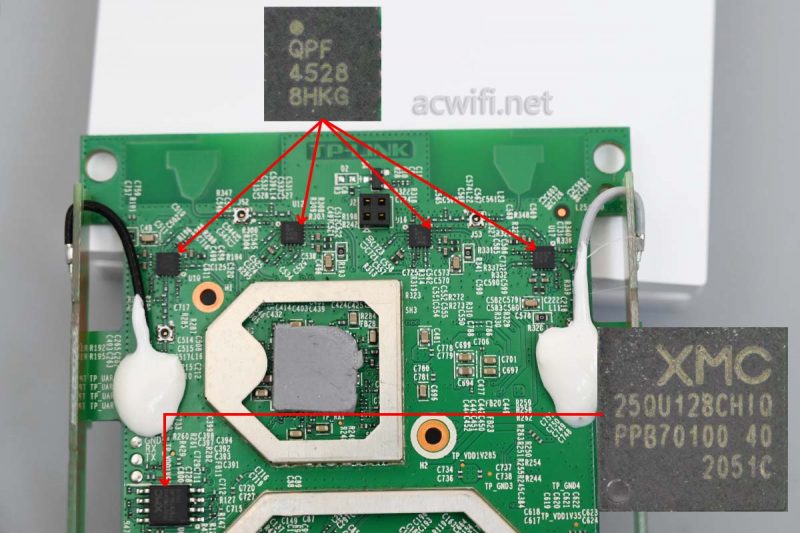

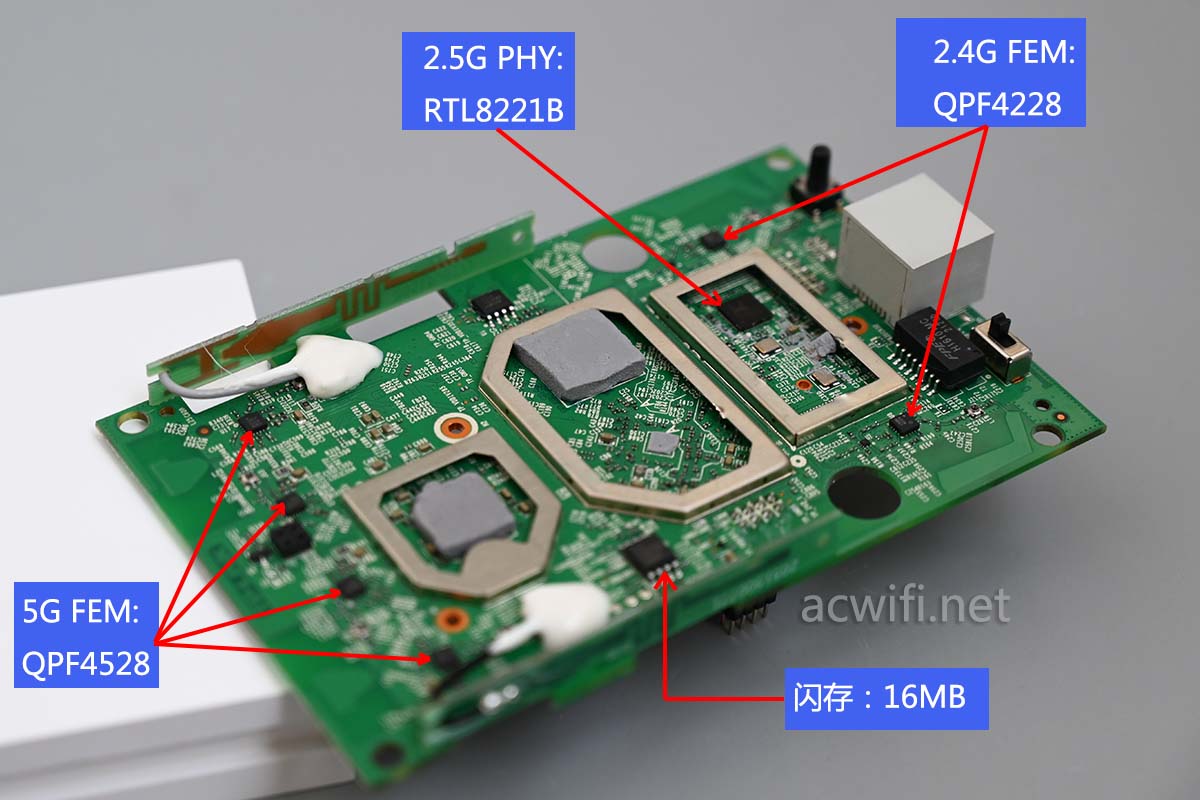

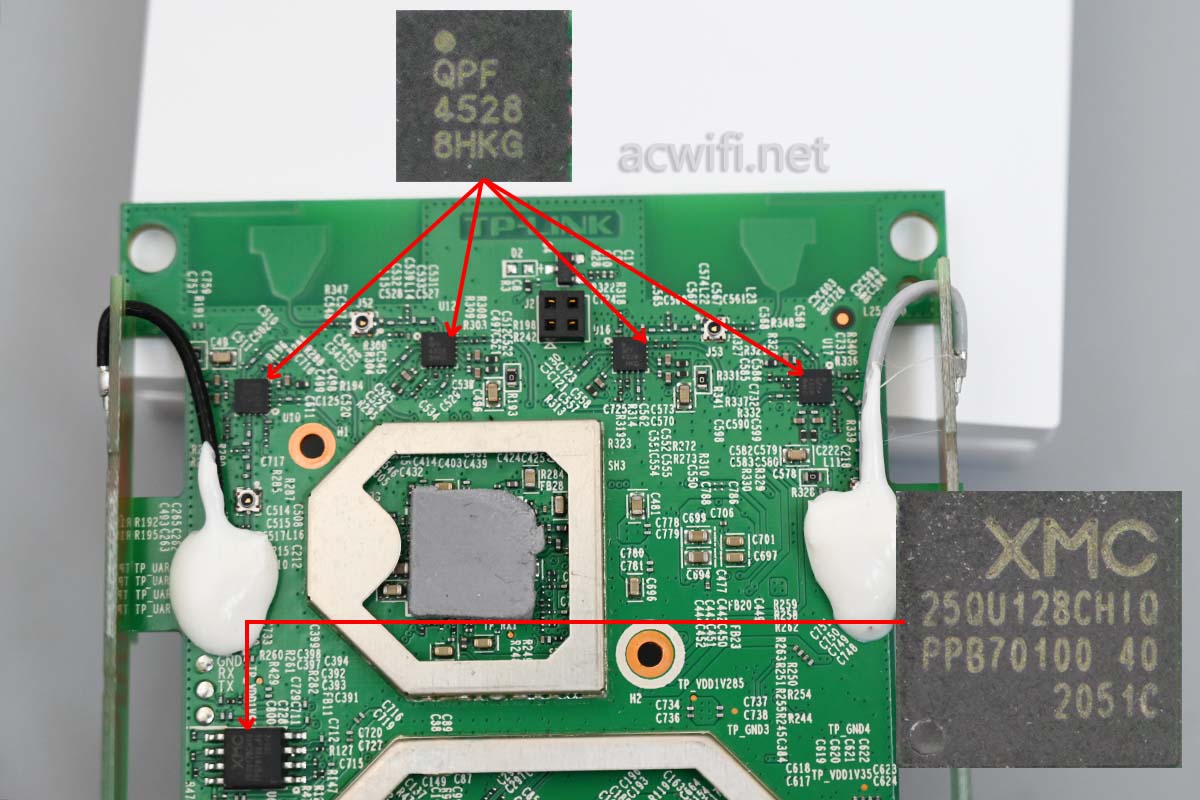

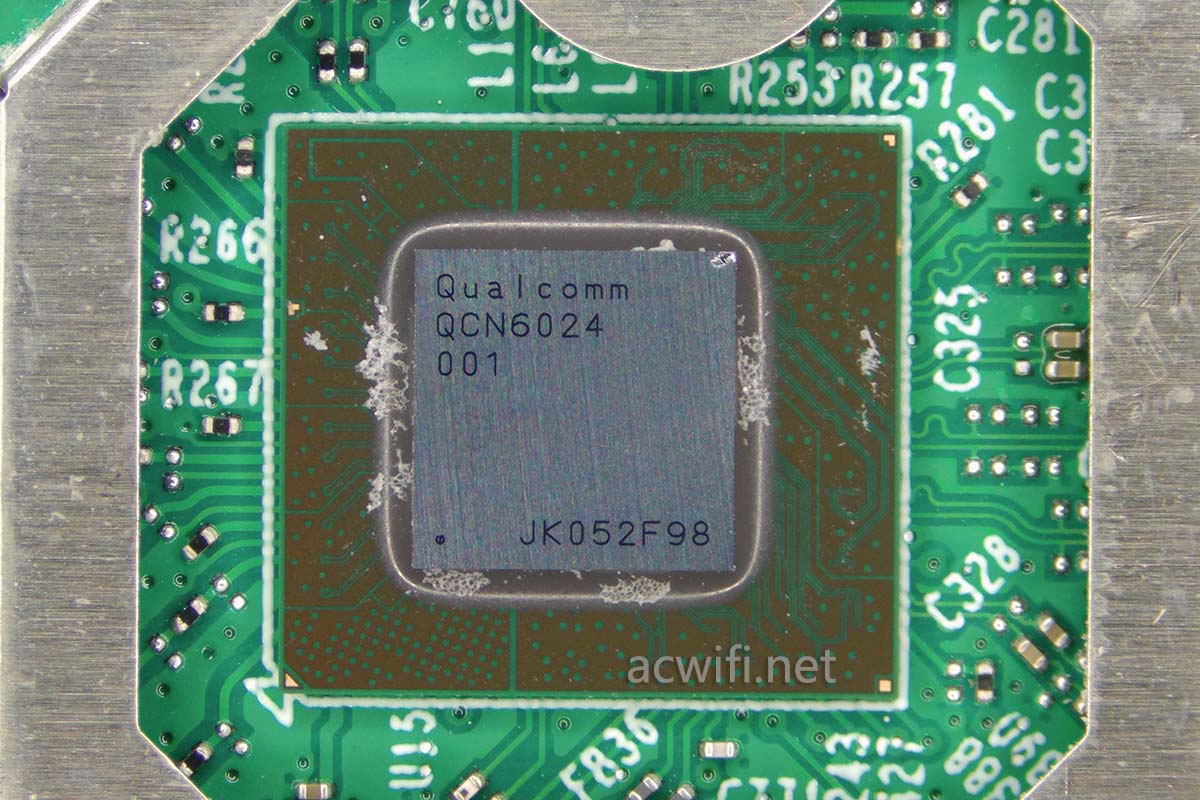

顶端有四颗5G FEM芯片，型号是QPF4528，中间的硅脂垫片底下是空的，垫片的另一面便是5G无线芯片。

闪存芯片型号是XM25QU128C，容量16MB。

QPF4528的参数如下：
• 5150 – 5925 MHz
• POUT = +12.5dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +15dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +18dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +19dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +3.3 V Operation
• 0.5W Power Consumption at POUT +17dBm
• 30 dB Tx Gain
• 2 dB Noise Figure
• 15 dB Rx Gain & 7 dB Bypass Loss
• 35 dB 2.4 GHz Rejection on Rx Path
• Integrated RF Coupler as well as DC Power Detector

从这一行“ +15dBm MCS11 HE80 -43dB Dynamic EVM”来看，QPF4528的放大功率是低的。

中间屏蔽罩内没有芯片，硅脂垫片下也是空的。

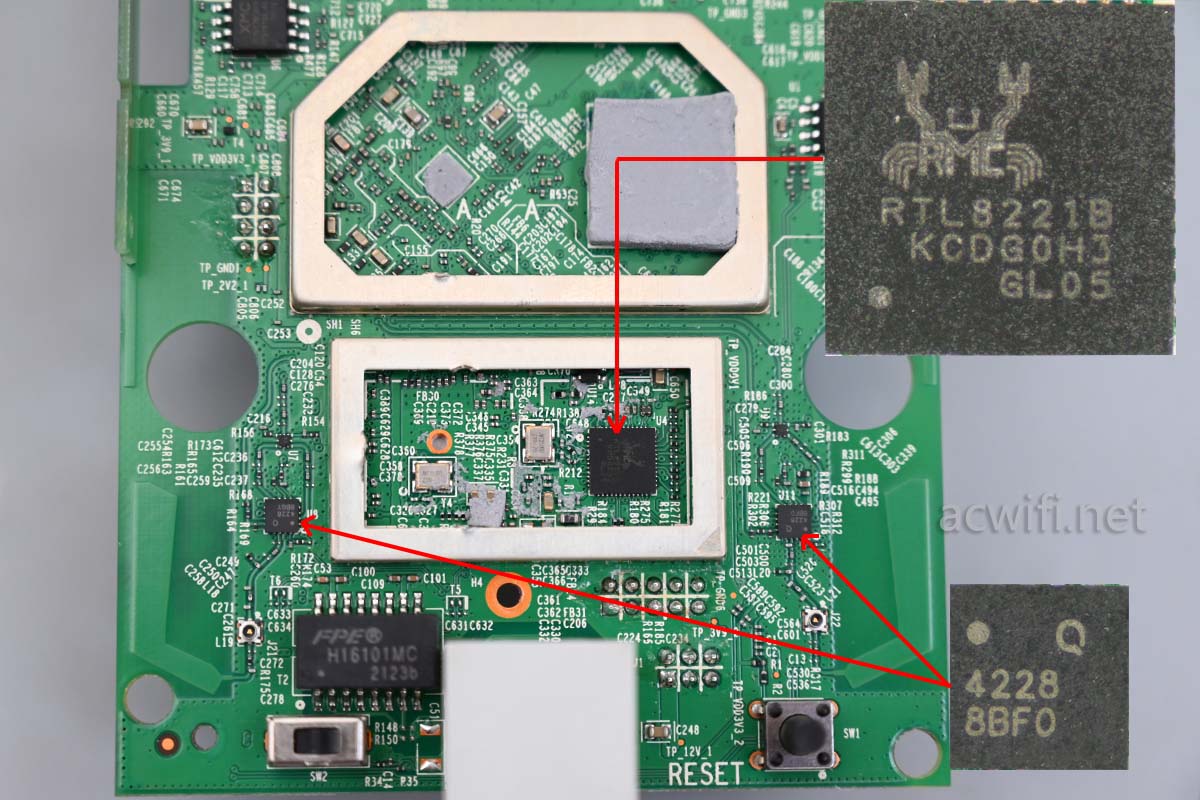

靠近网口的有一颗2.5G PHY芯片，型号是RTL8221B，不是与下方的网口连接的，下方的网口只是千兆LAN口。

QPF4228是2.4G FEM芯片。9月30日更新QPF4228的参数如下：

QPF4228的参数如下：
• 2412-2484 MHz
• POUT = +14dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +17dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +18dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +3.3V Operation
• 0.5W Power Consumption at POUT = +17.5dBm
• 33dB Tx Gain
• 2.2dB Noise Figure
• 15dB Rx Gain & 7dB Bypass Loss
• 15dB 5GHz Rejection on Rx Path

从输出功率上来看，很明显QPF4228是一颗低功率芯片。

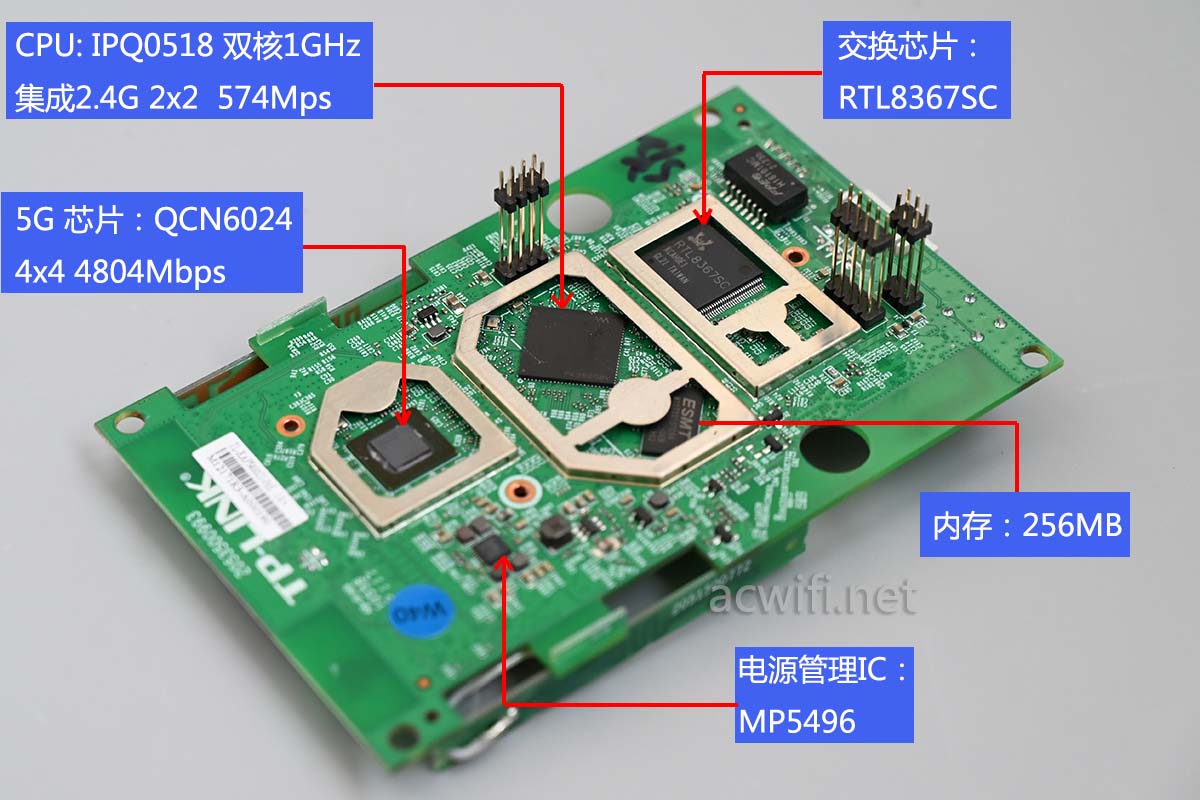

先汇总一下XAP5400GI主板正面上的主要芯片型号：

翻过来看主板背面。

不懂为什么2个屏罩之间的过度位置用吸波材料粘住：

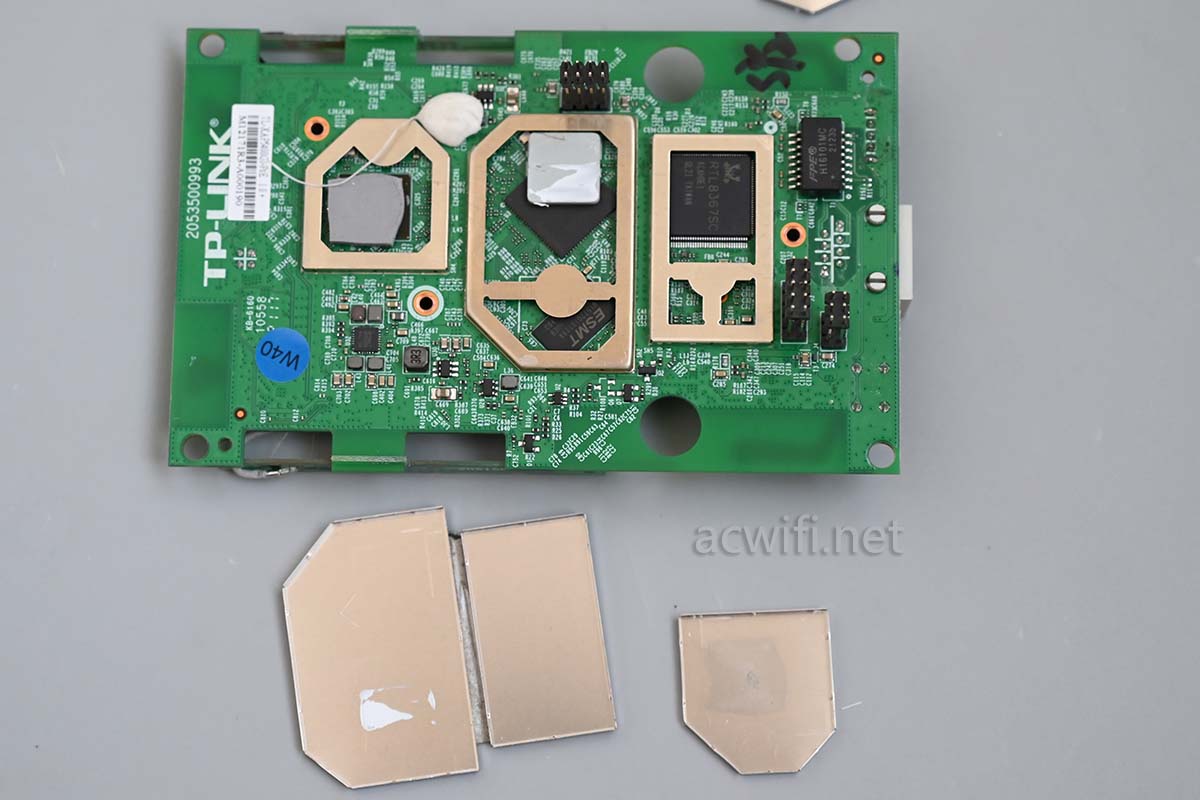

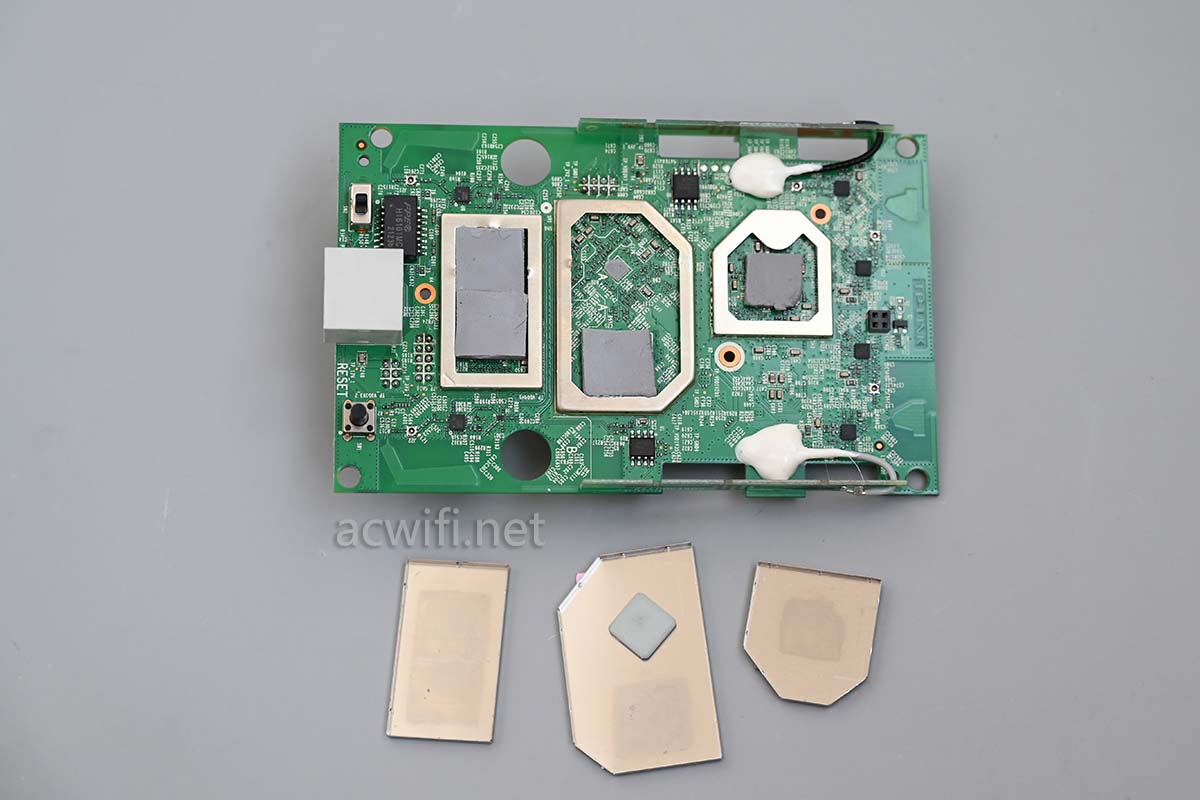

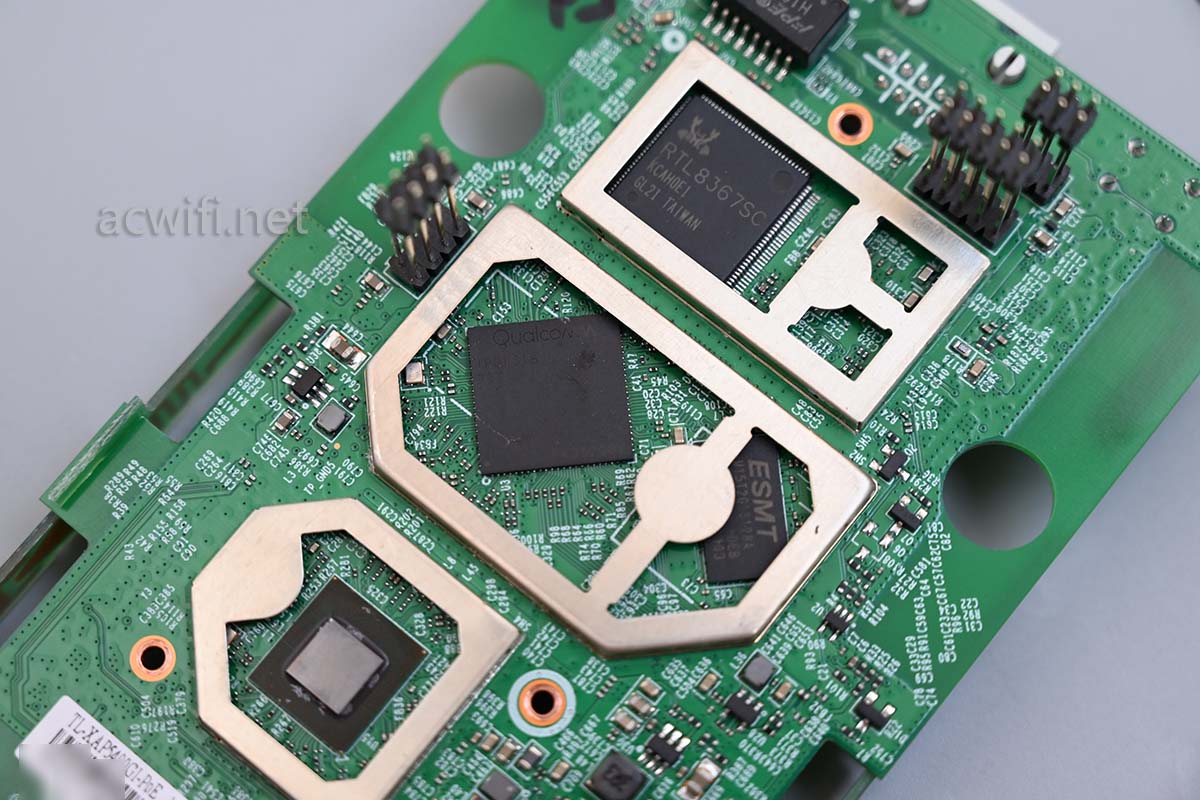

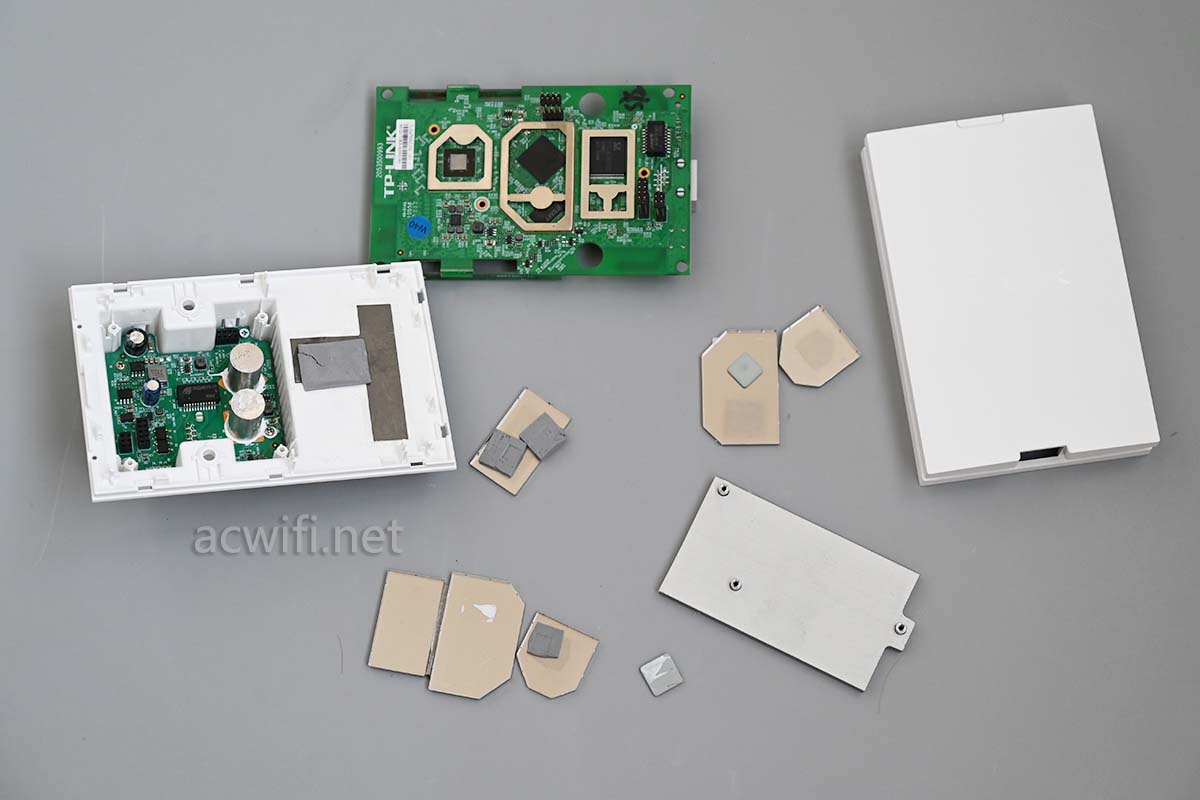

主板背面上的所有屏蔽罩撬开：

CPU上有一小半部分被一正方型的碳化硅陶瓷散热片覆盖：

拿掉后可看见完整的CPU了：

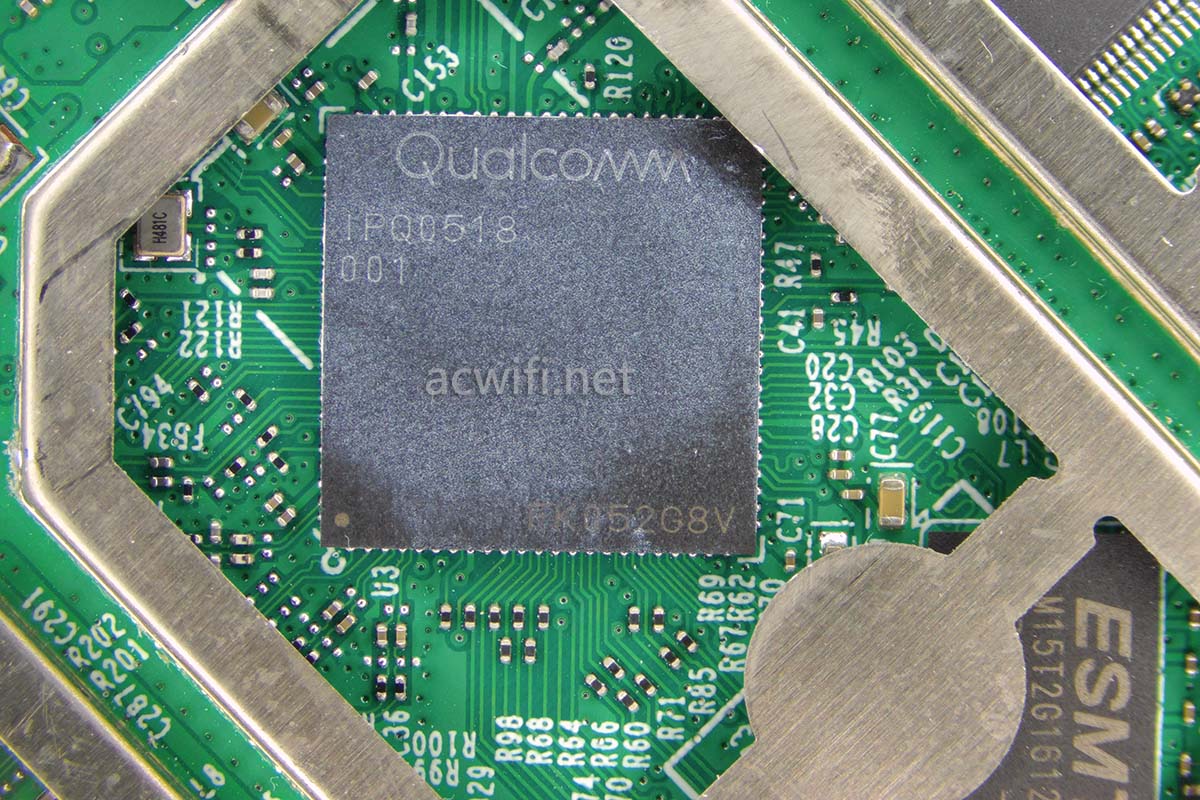

CPU型号是IPQ0518，双核1GHz，TP-LINK定制的型号。其它厂商还没见过它的存在。

IPQ0518集成2.4G，支持2x2mimo，最高速率574Mbps。

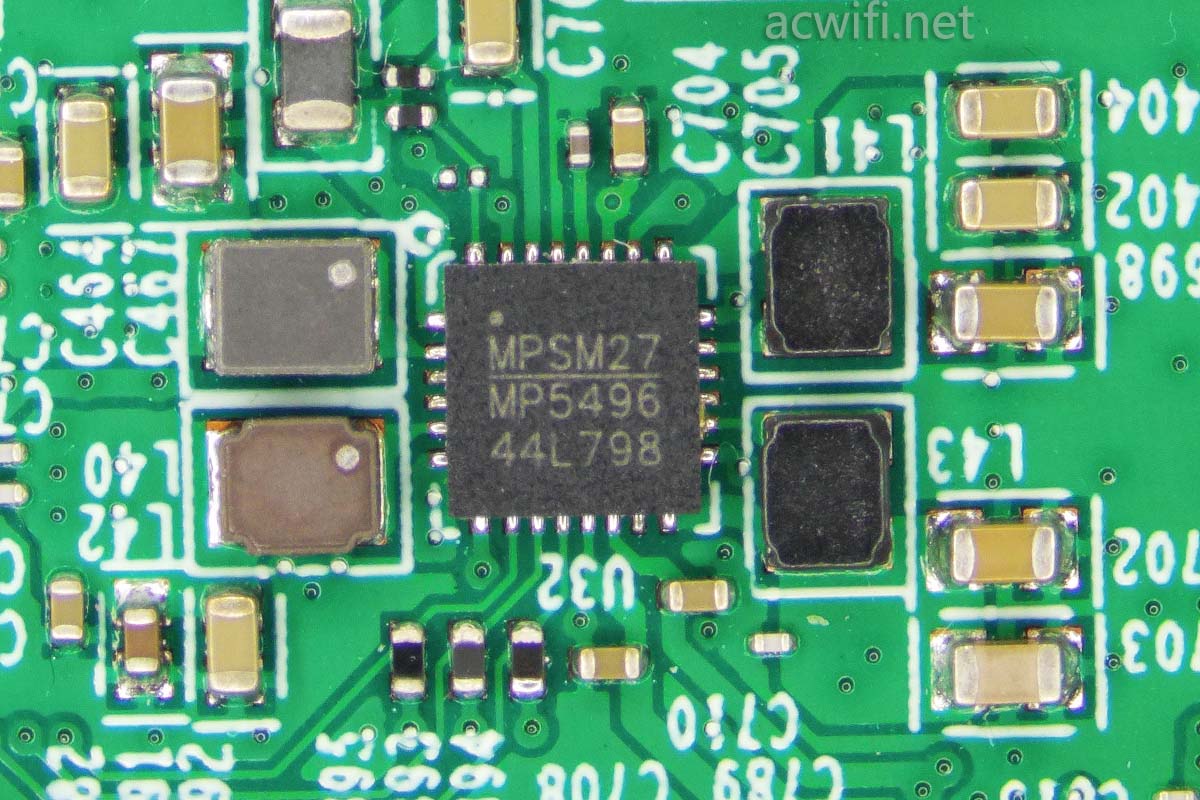

CPU附近有一颗电源管理IC：MP5496。

MP5496 是一款集成了 4 个高效率降压 DC/DC 变换器、5 个低压差（LDO）调节器和一个灵活逻辑接口的整套电源解决方案。具有恒定导通时间（COT）控制模式的 DC/DC 变换器可提供快速瞬态响应。连续导通模式（CCM）下默认固定开关频率为 1.5MHz，这大大降低了外部电感值和电容值。全方位的保护包括欠压锁定保护（UVLO）、过流保护（OCP）和过温保护。输出电压可通过I2C接口调节，也可通过可一次性编程（OTP）的存储器预设。启动和关断序列可通过 OTP 进行配置。

MP5496：
Four High-Efficiency Step-Down Converters:
Buck 1: 4.5A DC/DC Converter
Buck 2: 2.5A DC/DC Converter
Buck 3: 4A DC/DC Converter
Buck 4: 2A DC/DC Converter
0.6V to 2.1875V/12.5mV Step VOUT Range
2.8V to 5.5V Operating Input Voltage Range
Adjustable Switching Frequency
Configurable Forced PWM, Auto-PFM/PWM Mode
Hiccup Over-Current Protection (OCP)

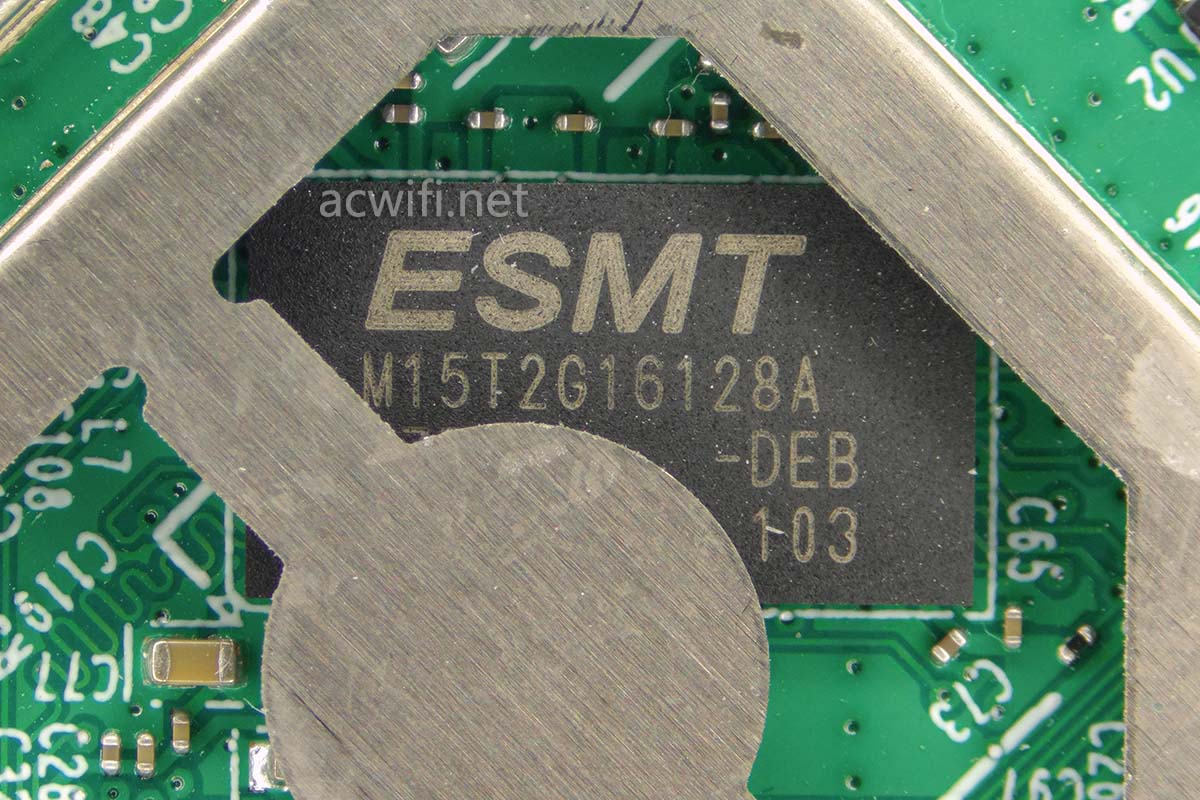

内存型号是M15T2G16128A，容量256MB。
