华为H6子路由标准版拆机,又用力过猛撕破了主板

不建议用百度搜索,垃圾内容和广告多,可用bing、sogou、google

在京东里咨询客服,我问华为H6用什么芯片,回答说母路由用的CPU型号是5651T(四核1.4GHz),子路由标准版和Pro版都是用5651L(双核1.2GHz);我问子路由的两个版本有什么区别,回答说Pro版本有四颗信号放大器,有散热风扇,标准版有两颗信号放大器,没有风扇;我追问标准版两颗信号放大器用在2.4G上还是5G上。客服说不清楚,留下电话,说查清楚再回复我。

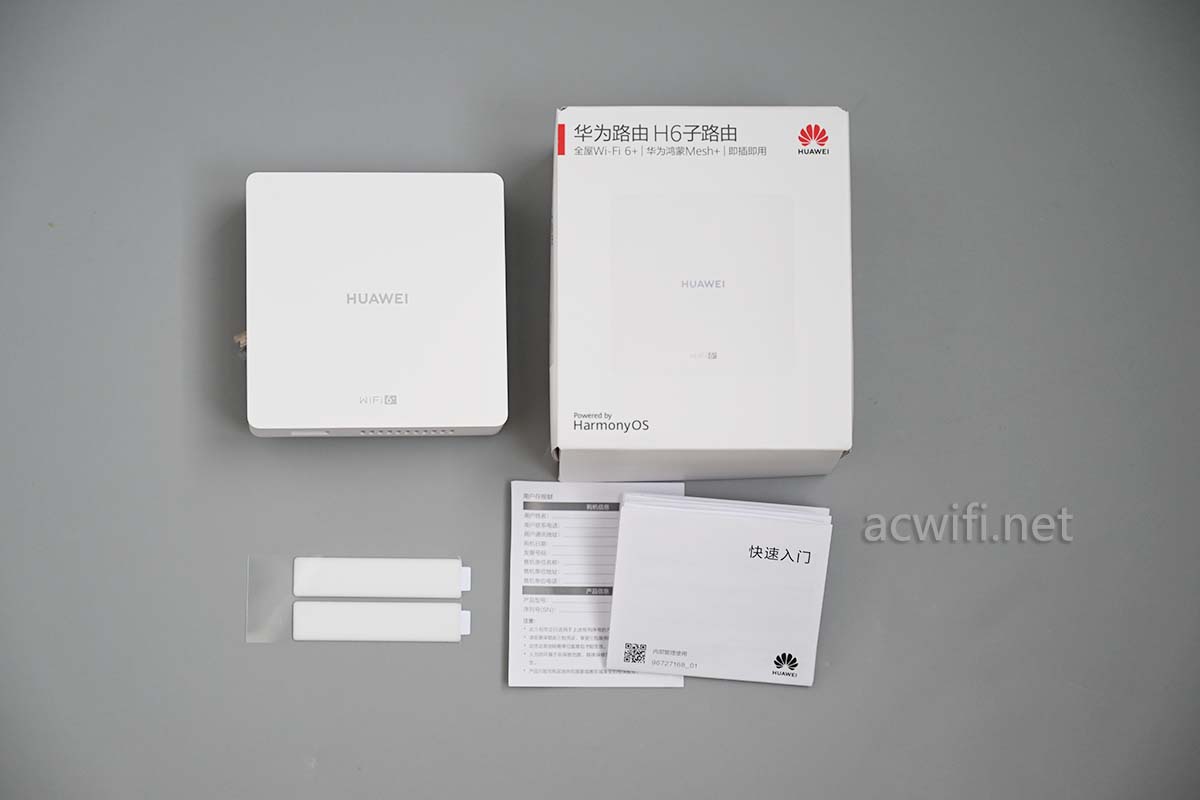

次日,收到华为客服的回复,说标准版有两颗信号放大器,一颗用在2.4G,一颗用在5G上。我反问,真的?客服说,真的,已经问过研发部门,的确是这样!!!还能有这样的设计?我还没有见过呢。正所谓好奇害死猫,马上买一个单独的子路由器标准版回来,399-20元。有独立的包装,直接打开包装:

华为H6子路由拆机

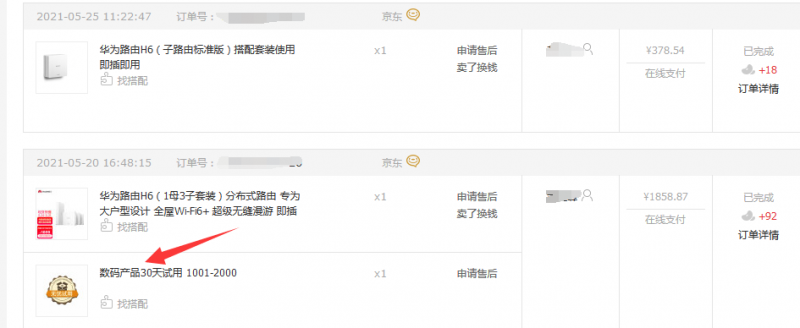

为什么不拆H6套装里的子路由??因为这个套装我要享受赠品里的“30天试用”服务。华为H6订单截图

我觉得子路由卖399元,有点贵呀,但为了真相,还是下手了。万一拆坏了,损失也不是很大,我呸,,没有万一。。。。

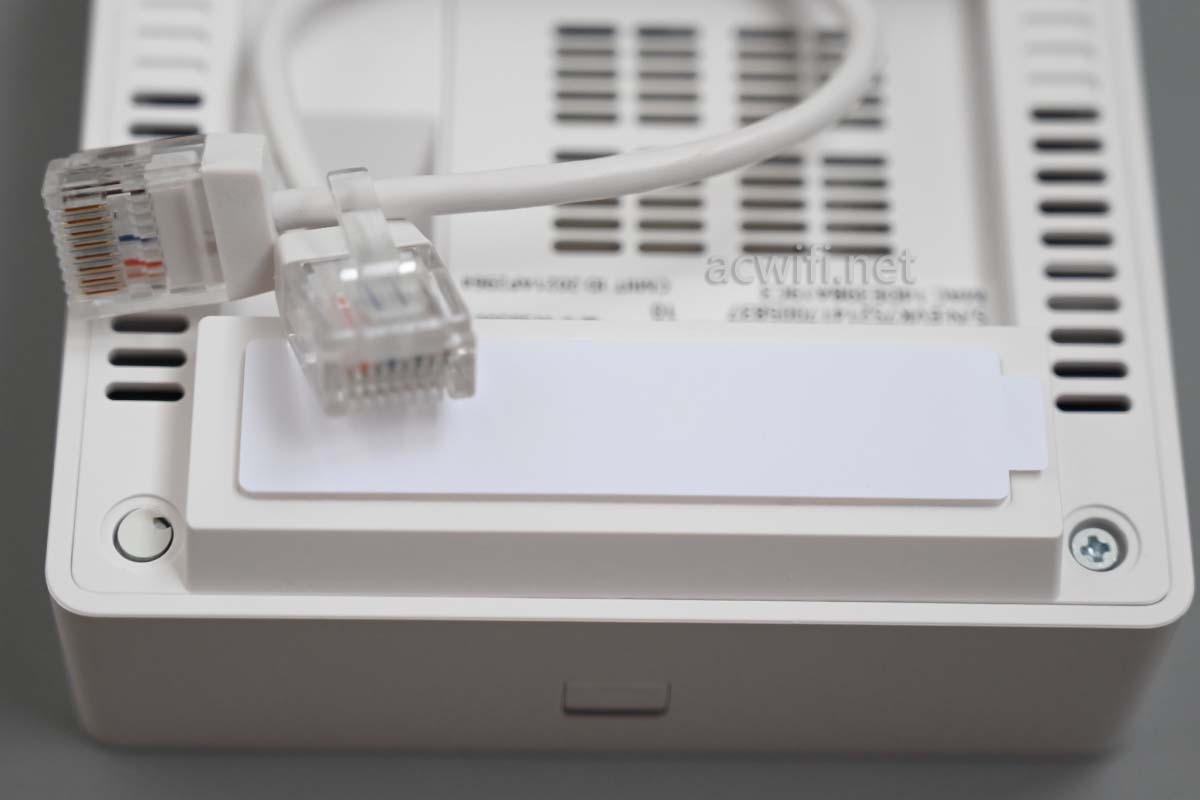

开拆,底部四颗螺丝,有一颗带有易碎标签,做不到无损拆机。如下图左边的螺丝孔:

华为H6子路由拆机

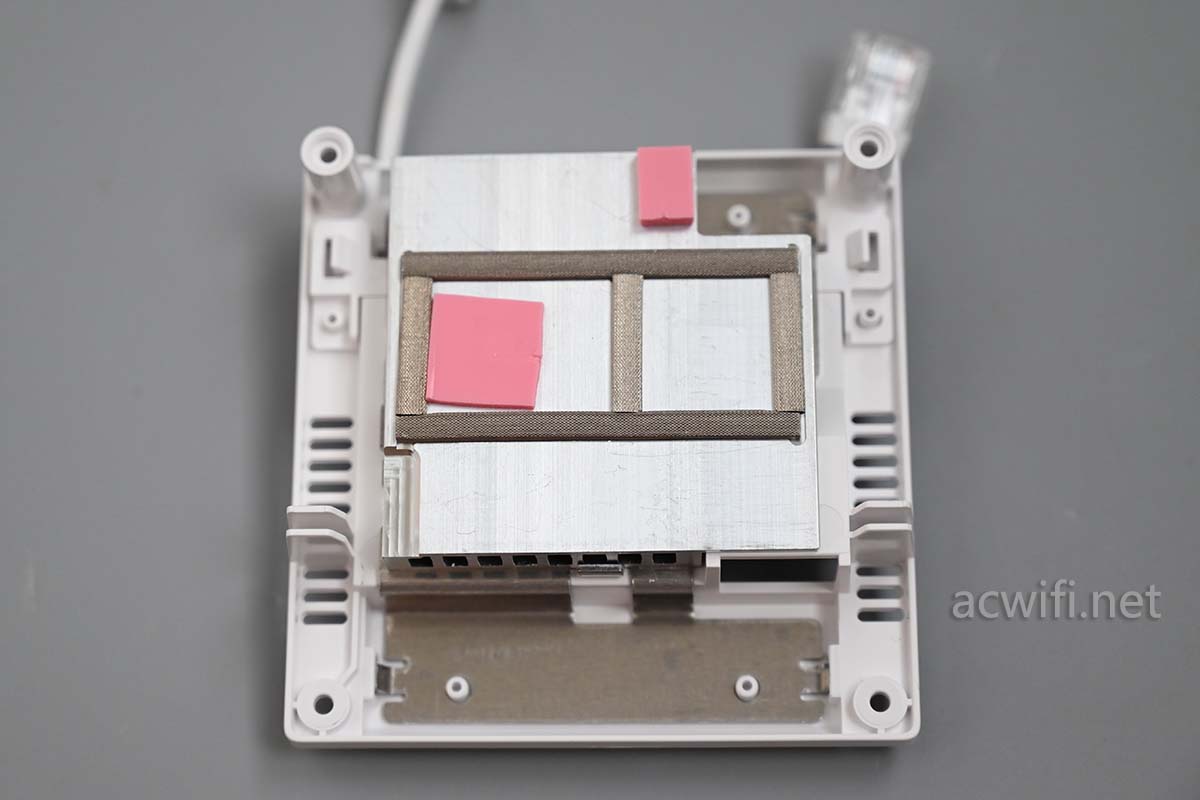

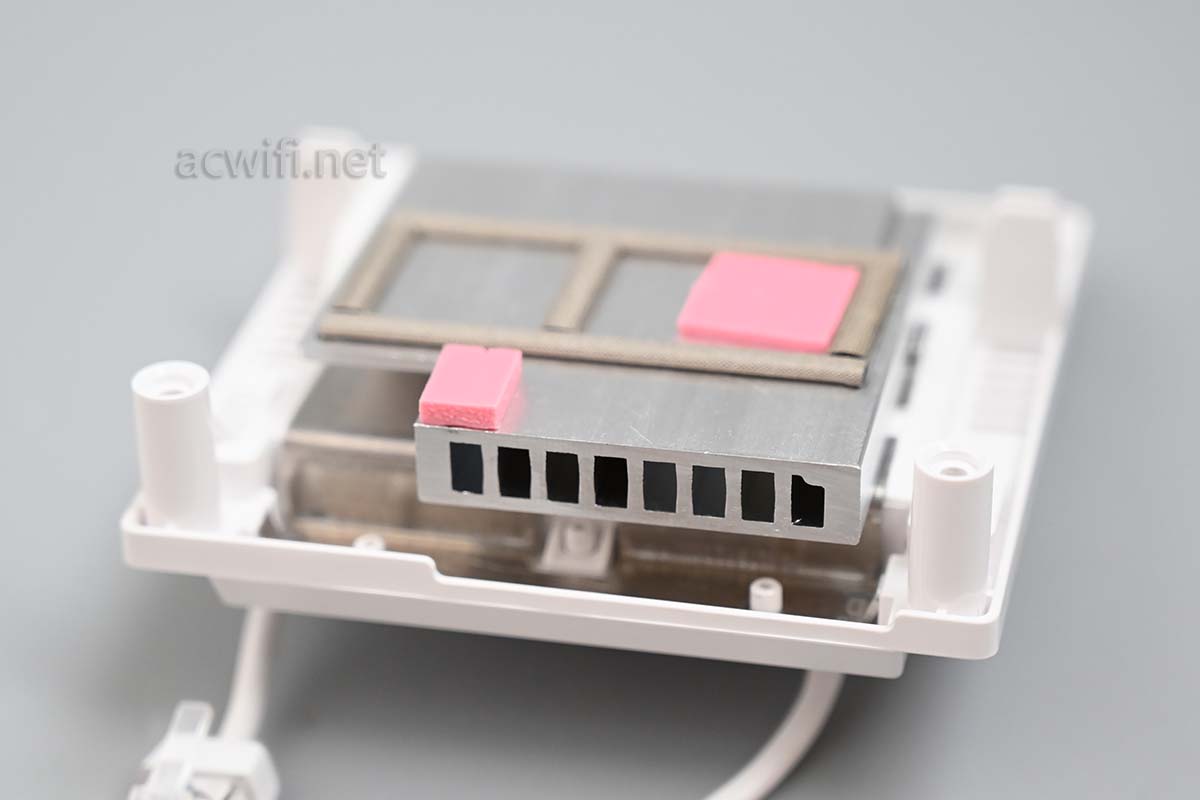

取出底壳,看见一片大的铝散热器,有质感。其中一片导热硅胶垫片面连写外围有一圈导电泡棉。华为H6子路由拆机

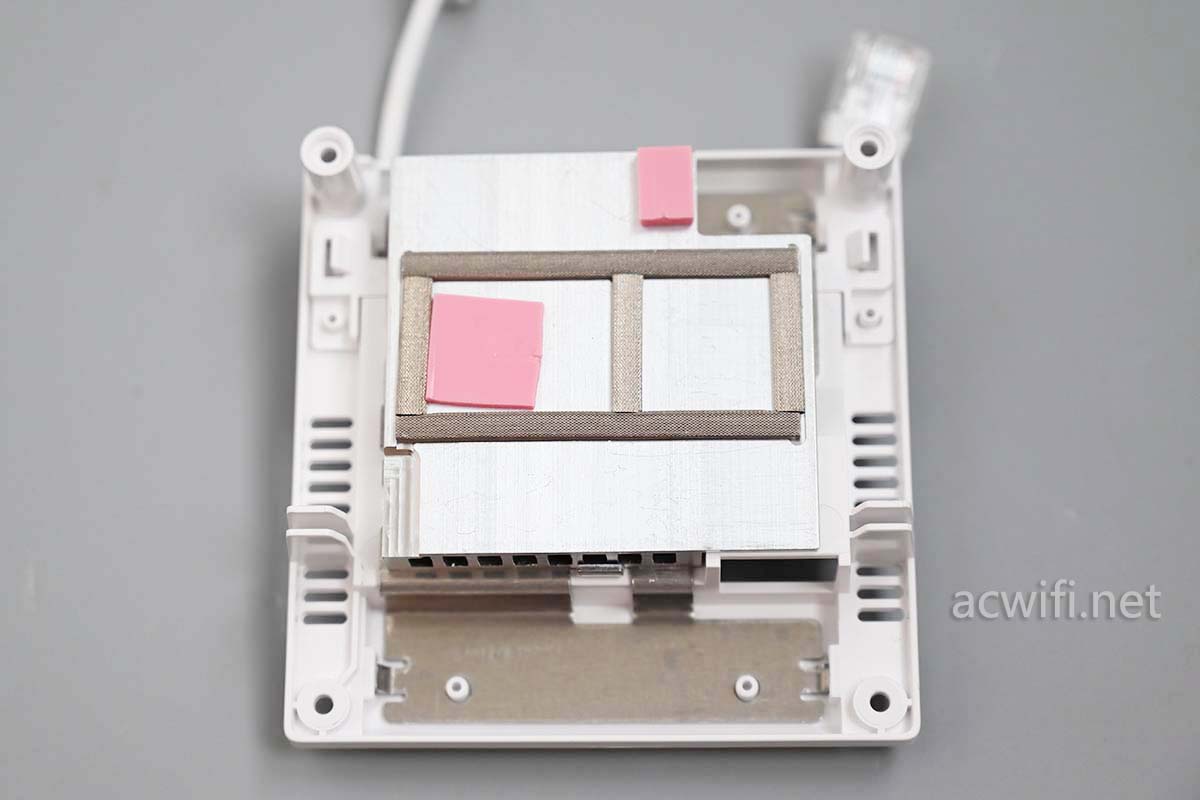

其中一片导热硅胶垫片面连写外围有一圈导电泡棉,主板上的CPU和无线芯片并没有屏蔽罩,所以这一圈就起到屏蔽罩的作用吧。华为H6子路由拆机

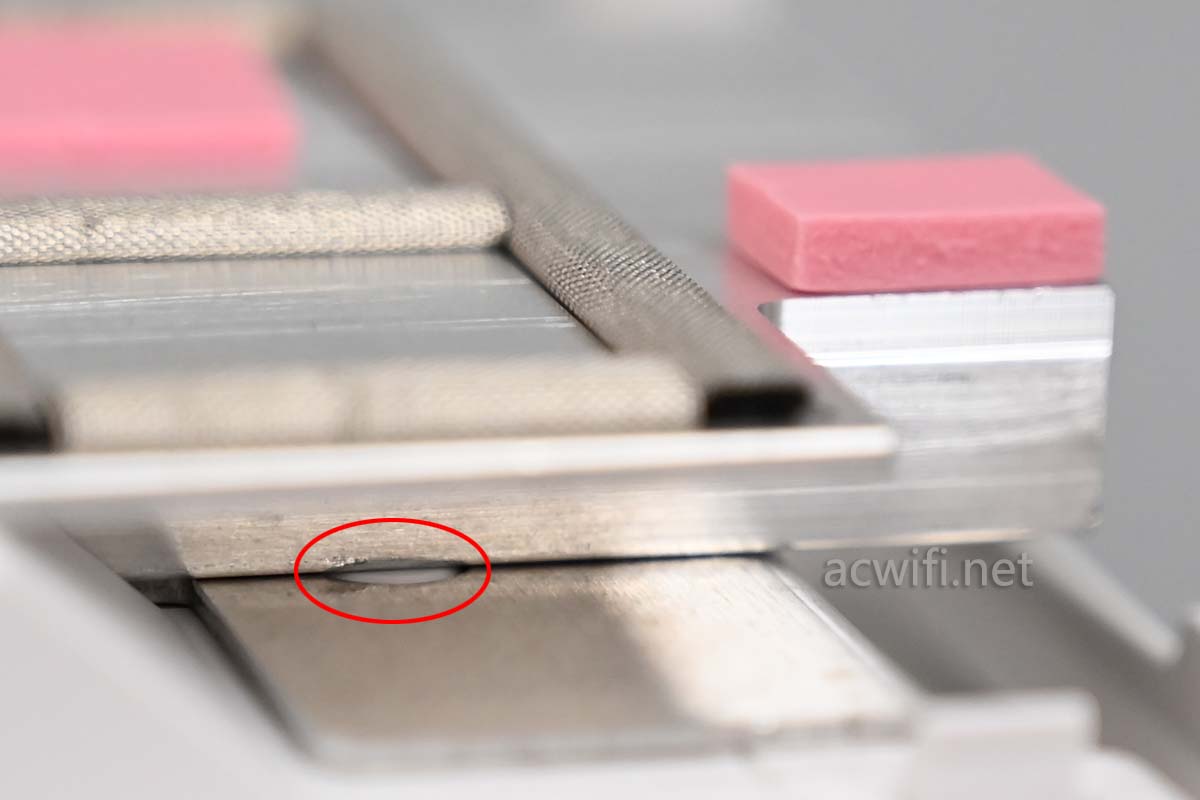

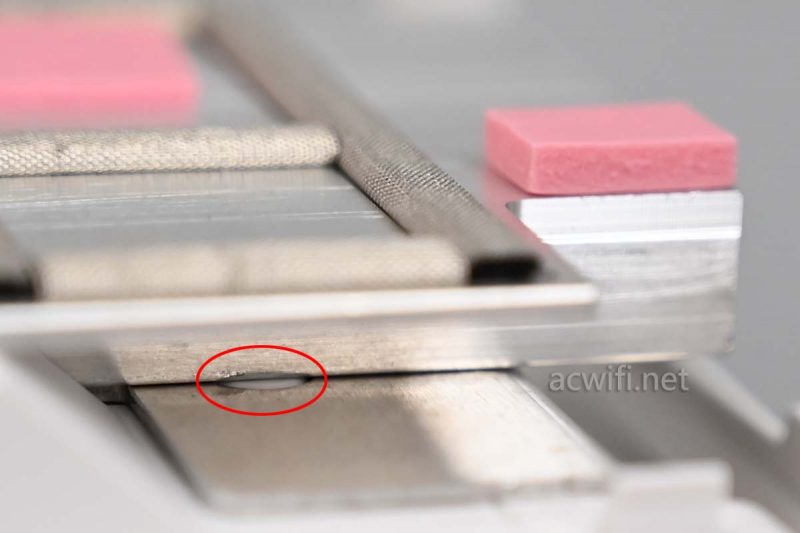

我尝试把散热器拆出来,但很紧,发现上半部分与底部粘在一起,而下半部分又与底座紧固。没办法!

华为H6子路由拆机

好了,重点不是这散热器。

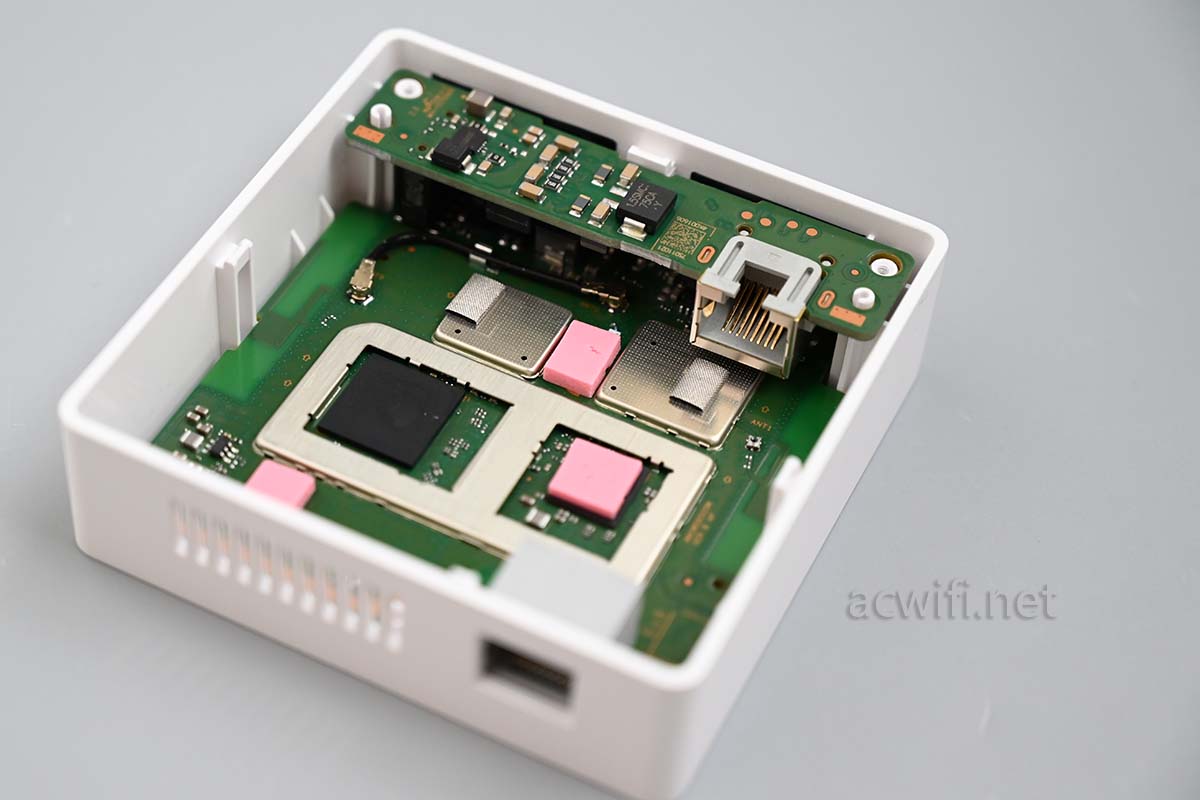

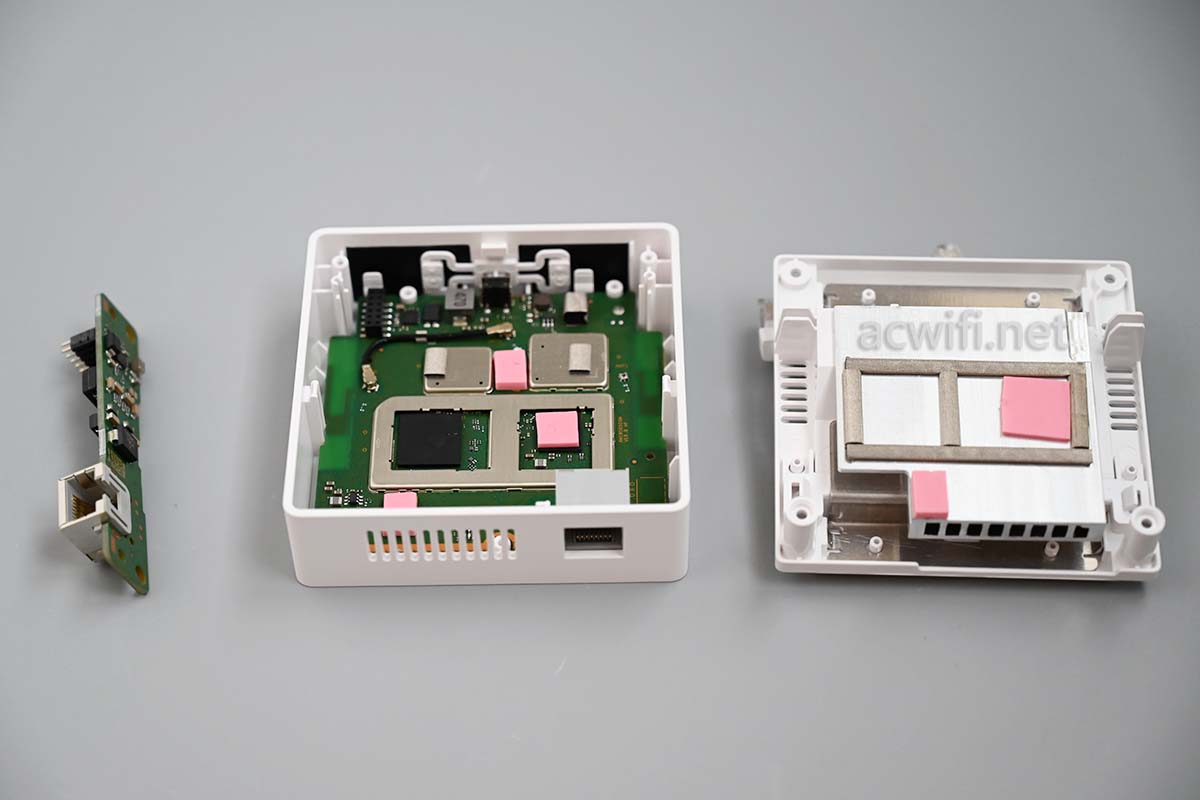

看主板吧,上下两层电路板相连的结构:华为H6子路由拆机

上方有一长条小板子,明显的POE网口在这里,这小板子提供了POE供电的转化和网络的传输服务(与母路由网络交互)。它与主板用排针相连,可以轻易地把小板子分离出来。华为H6子路由拆机

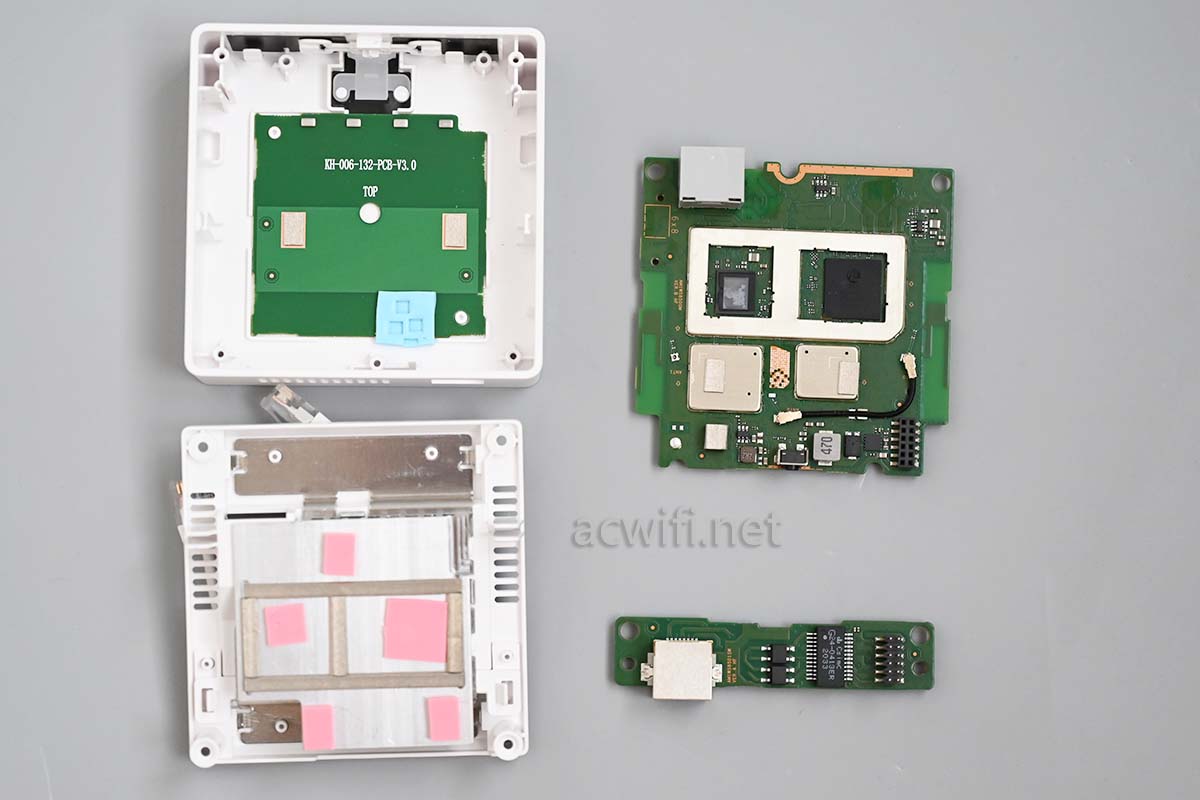

把主板取出来:华为H6子路由拆机

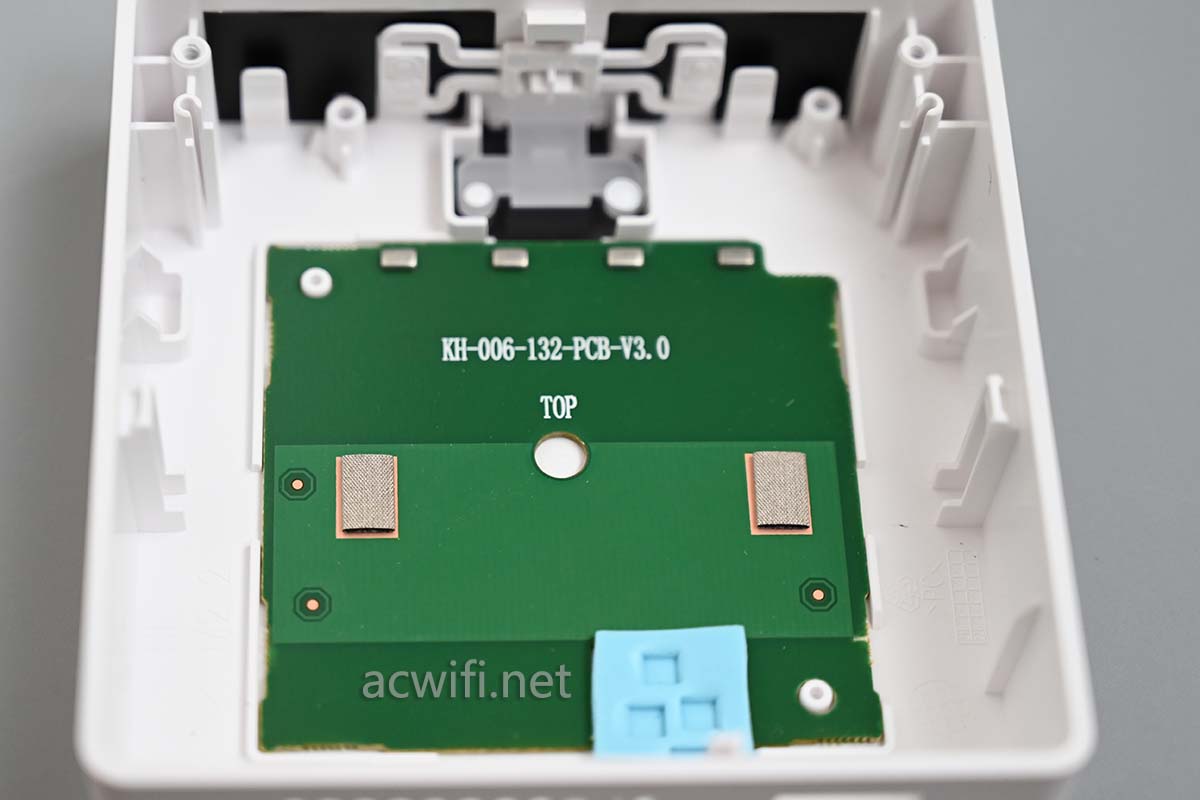

这里是面板位置,面板的这一面有一大块方形的PCB电路板,初看就像一片PCB天线,但它不是天线。上方有四个金属触点,与主板的GND连接(接地)。这个方块的作用是防止微波信号泄露,简称屏蔽。

华为H6子路由拆机

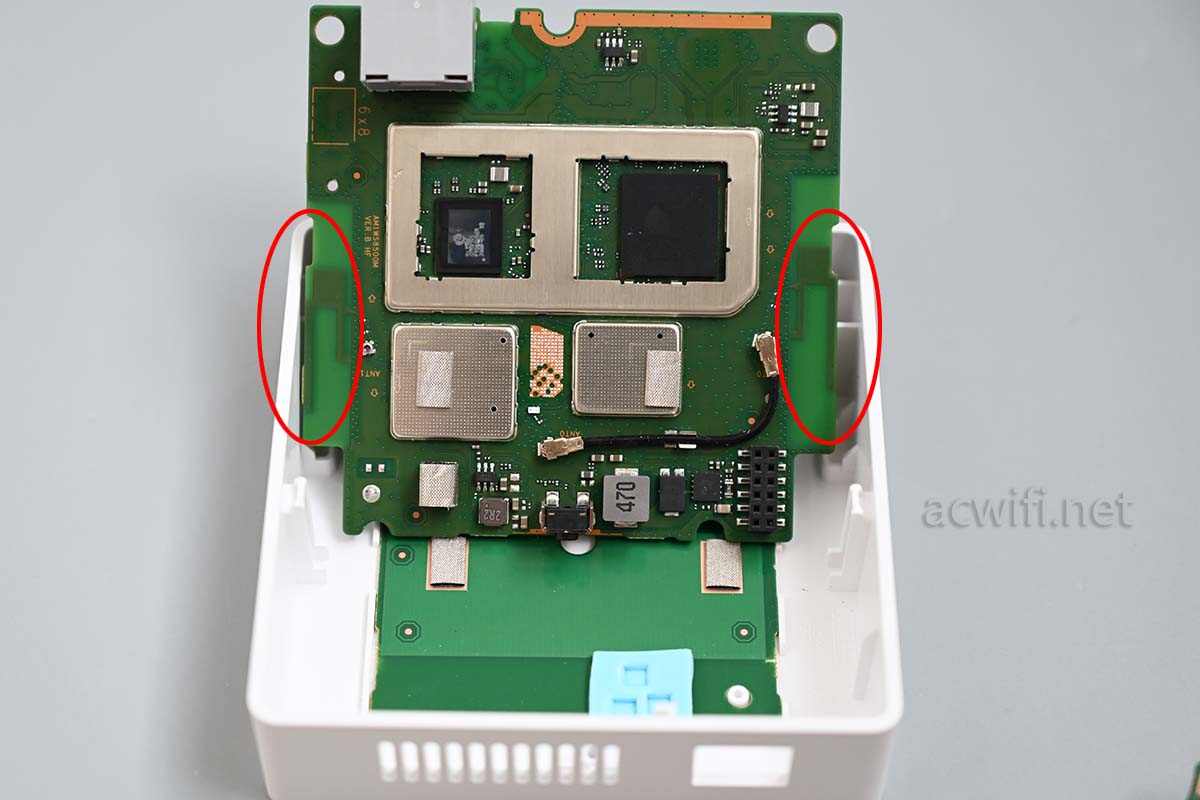

为的面积为什么不占满整个面板的宽度? 因为它要让主板上的PCB天线让出位置来,不然天线的信号也屏蔽掉了。下图红框位置就是两根双频天线,有点简陋的天线:华为H6子路由拆机

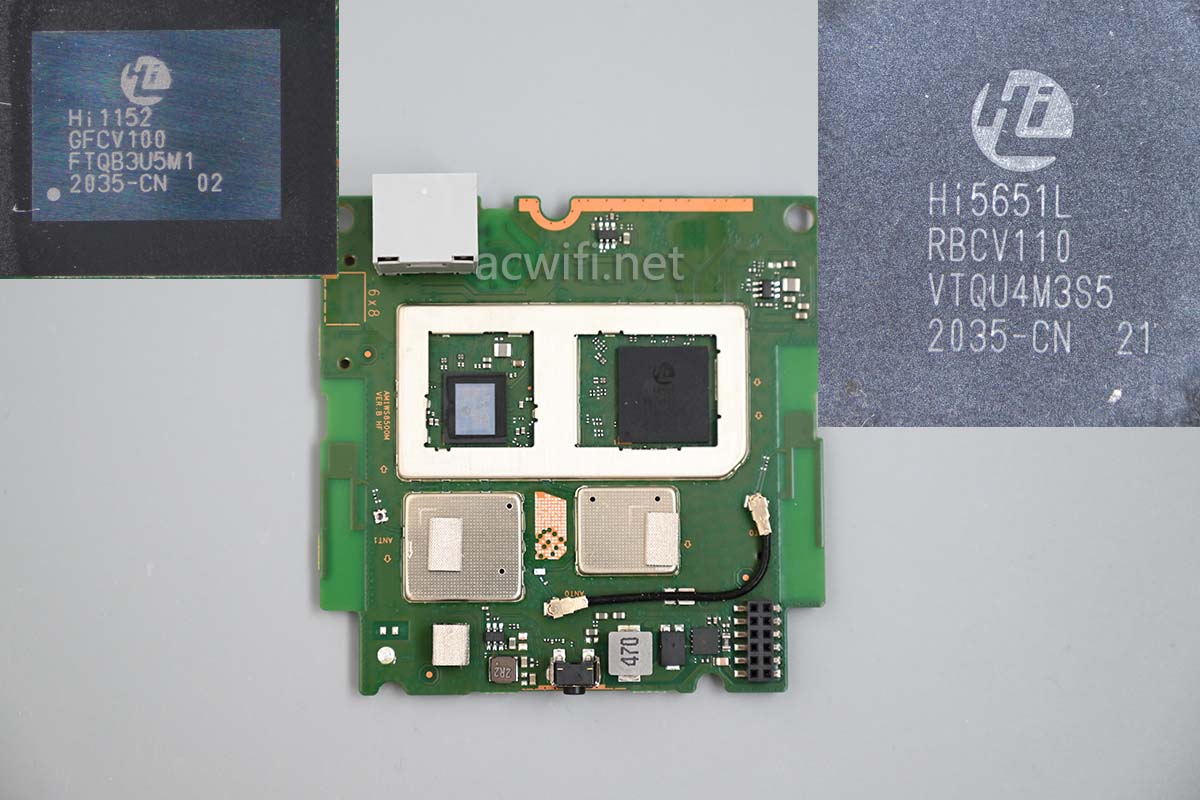

主板正面有CPU和无线芯片

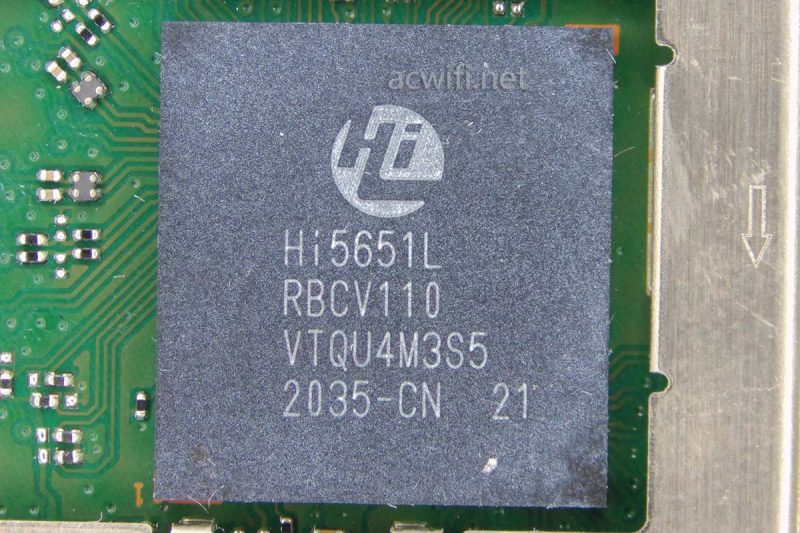

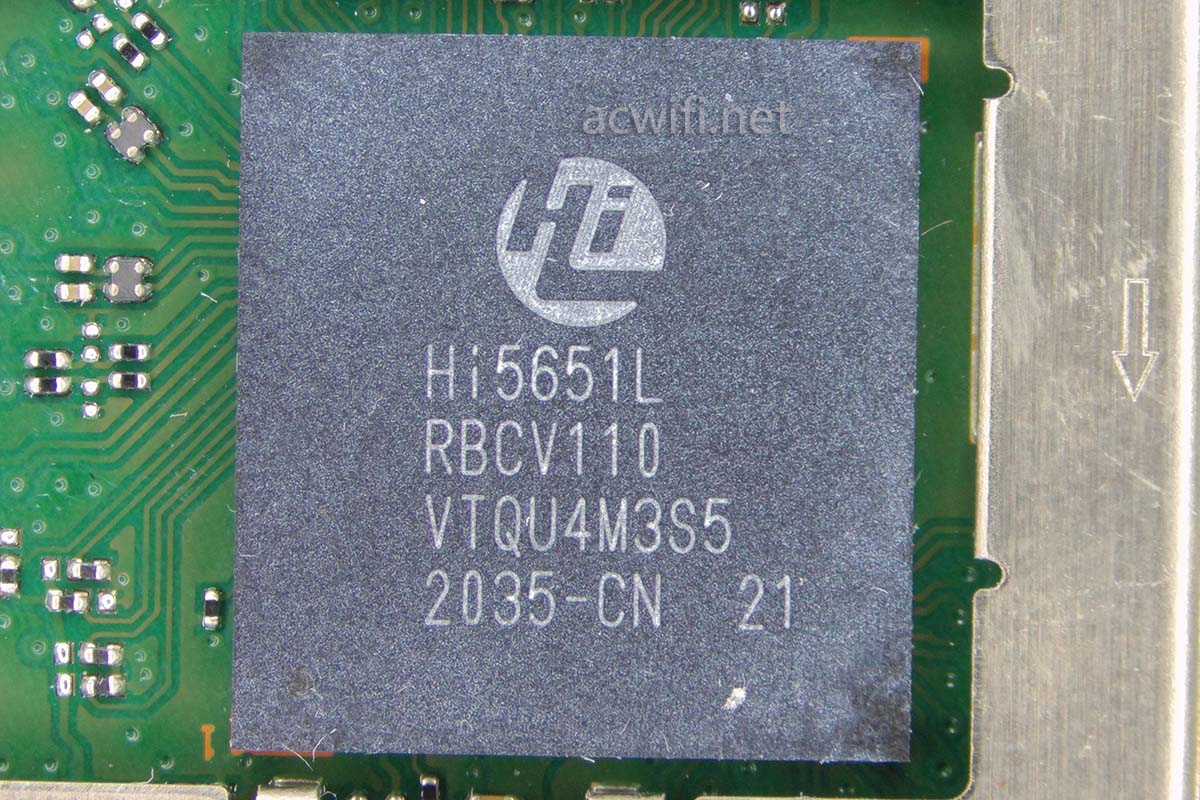

CPU型号是海思的Hi5651L,双枋1.2GHz,集成了4个网口,集成了128MB内存。所以你看不见有内存芯片。

华为H6子路由拆机

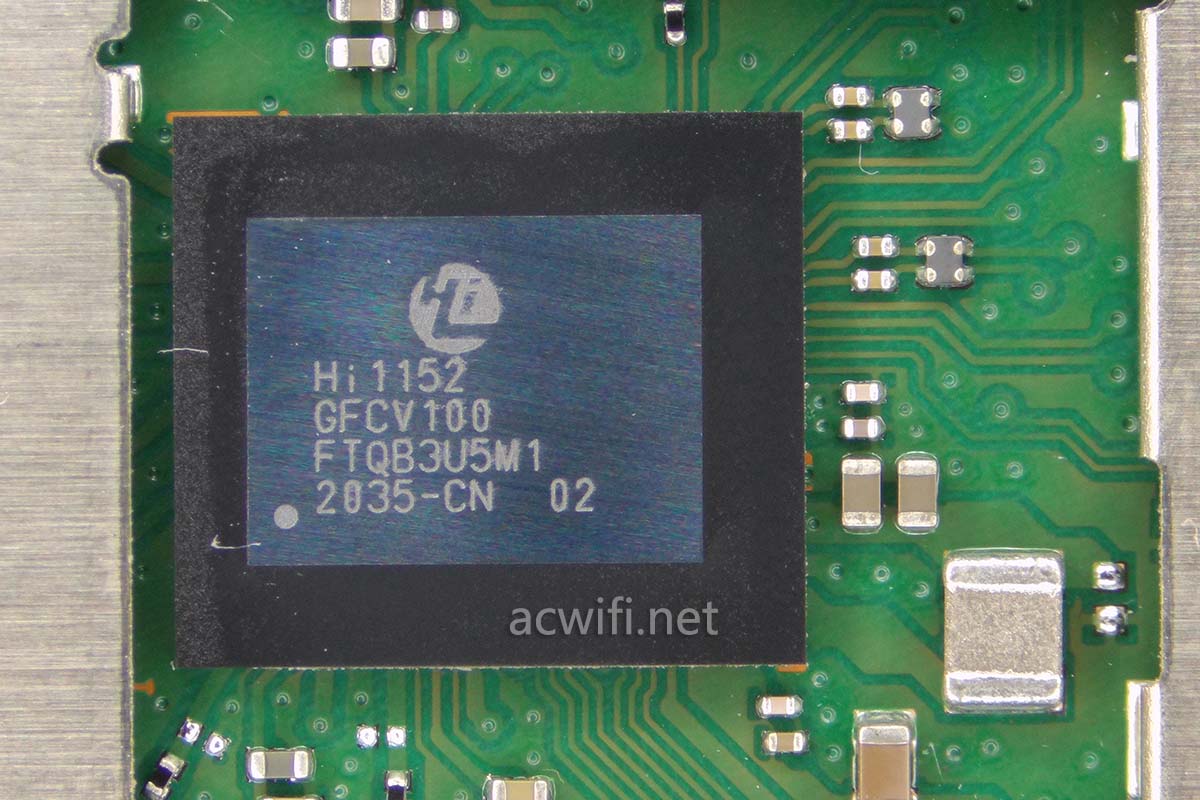

无线芯片型号是海思的Hi1152,DBDC,集成了2T2R的2.4G和4G,支持Wi-Fi 6,5G支持160MHz,5G最高速率达到2402Mbps。Hi1152只会出现在华为的产品上,一些华为的光猫也有用上了。例如华为K662C、华为HS8145X6,HN8145X6这些。华为H6子路由拆机

主板上有一根黑色的馈线,这是飞线的作用,与主板边上的PCB天线连接。

华为H6子路由拆机

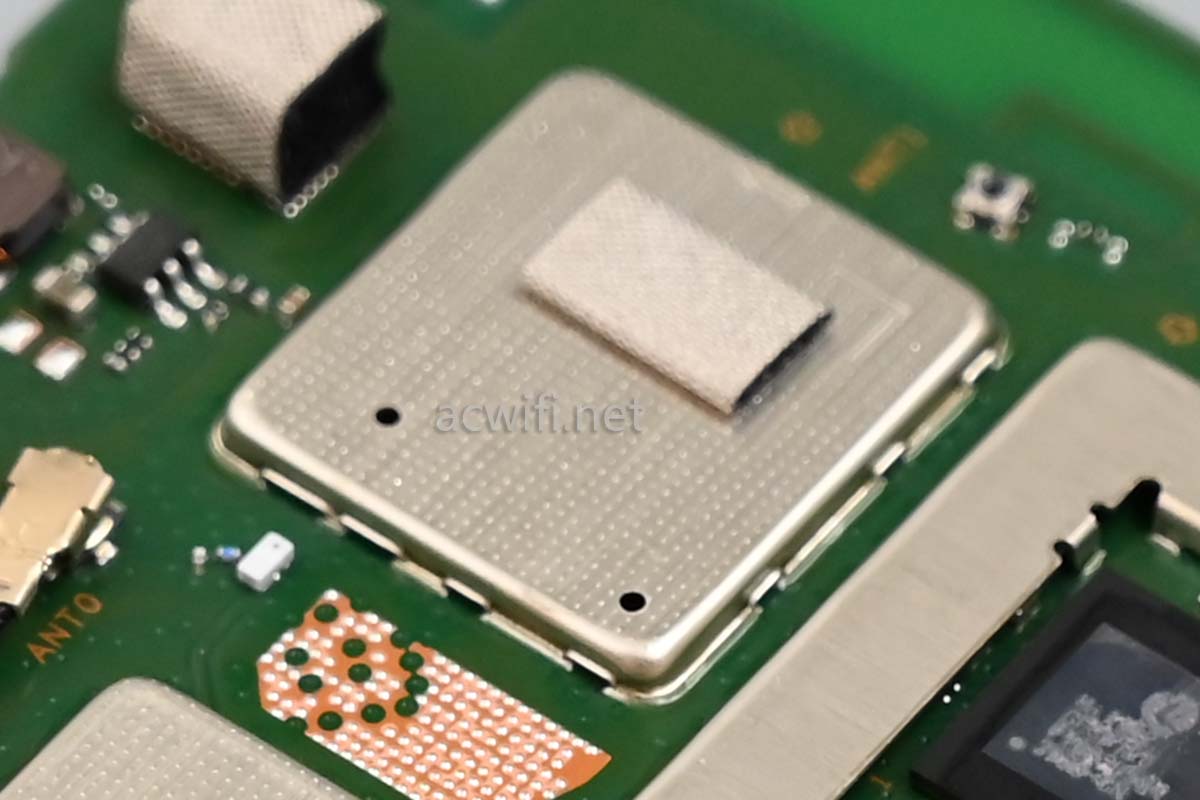

主板正面上有两边屏蔽罩,华为的作用呀,焊死的,焊死了,你想拆,门都没有。 话说要拆这种焊接的罩子,必须要上焊台才行吗??华为H6子路由拆机

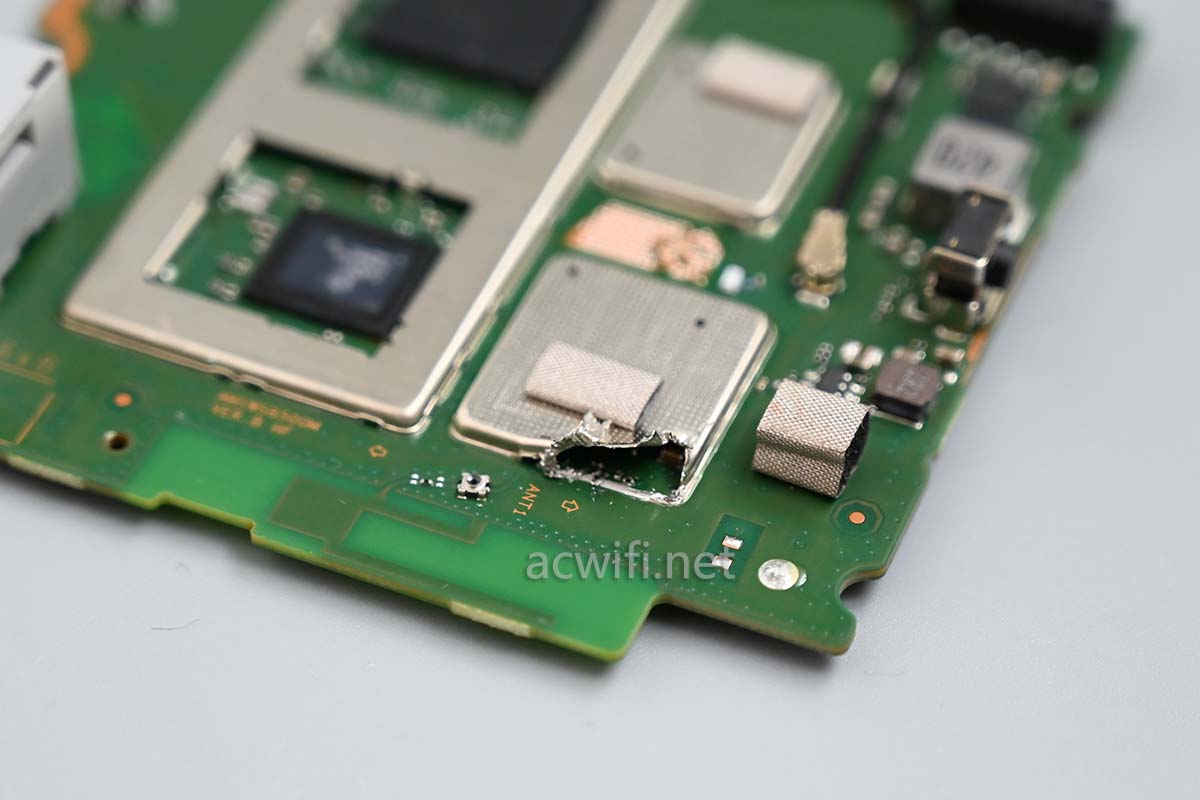

以前拆华为AX3和光猫的时候就遇到过,对我来说最方便简单的拆除就是用斜口钳直接撕开,就像这样,先从一角寻找突破开。华为H6子路由拆机

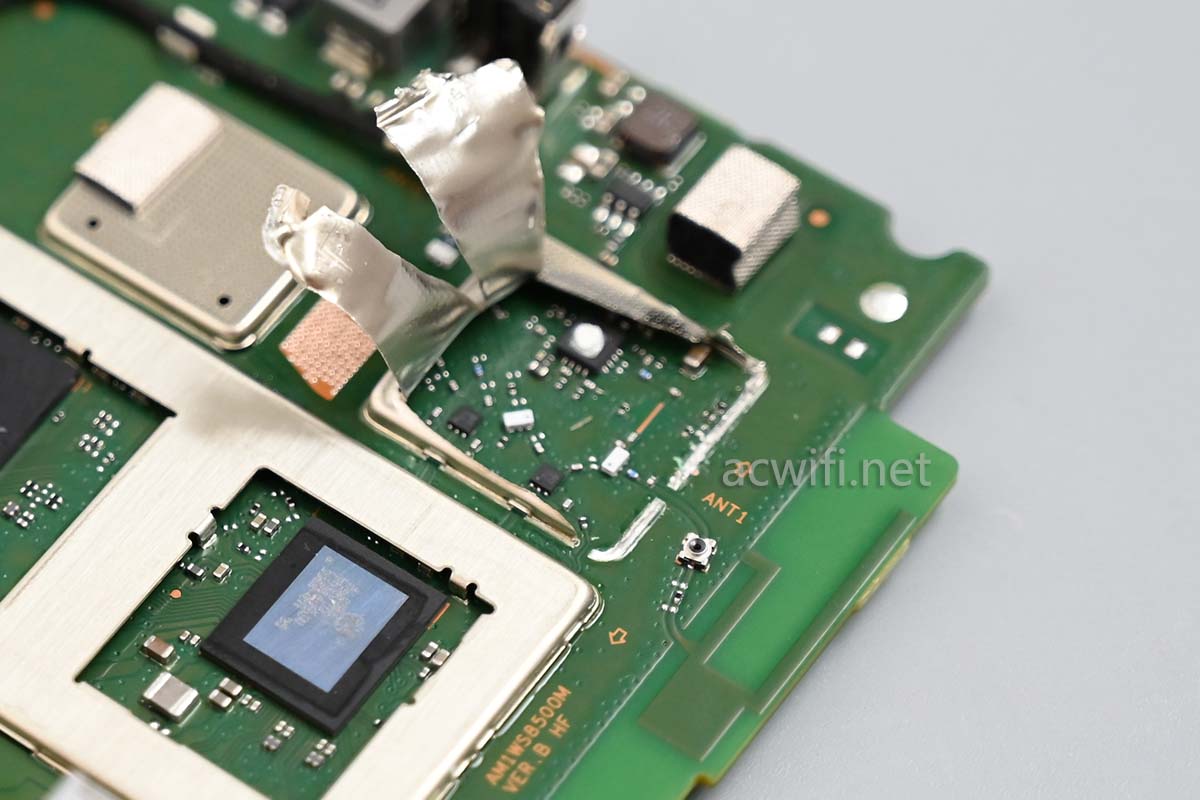

然后慢慢地剪开罩子,一定要慢和柔,不能一下子用猛力,就像这样子慢慢的撕开:

华为H6子路由拆机

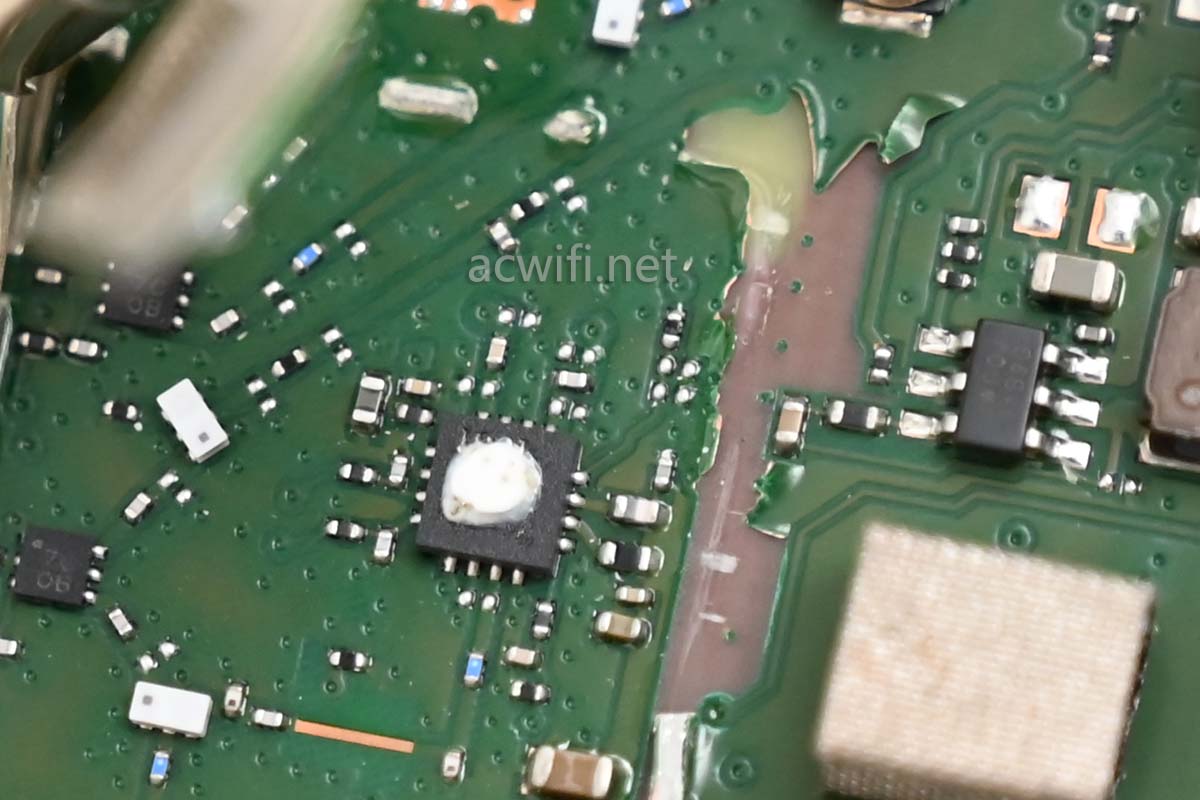

千万不要用蛮力,否则就67了,你看:

华为H6子路由拆机

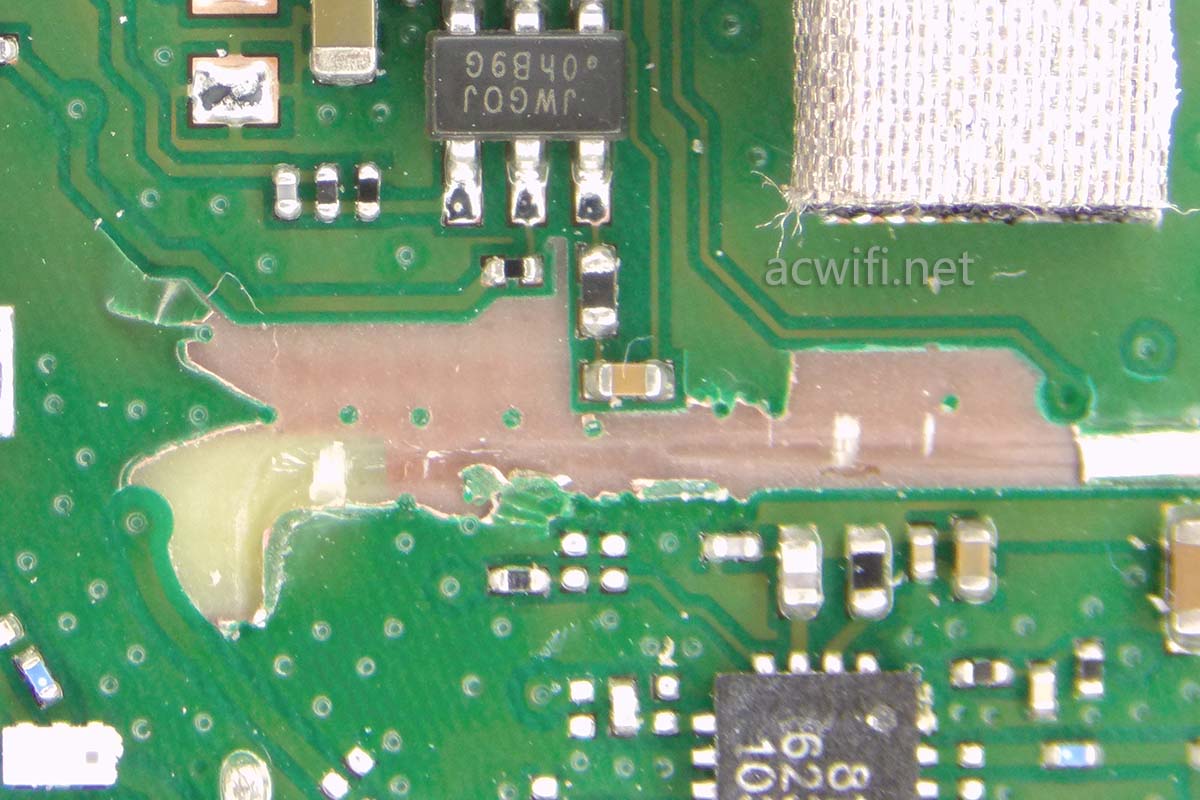

直接把铜皮撕掉了,阴公。。378.54元呀。。。。华为H6子路由拆机

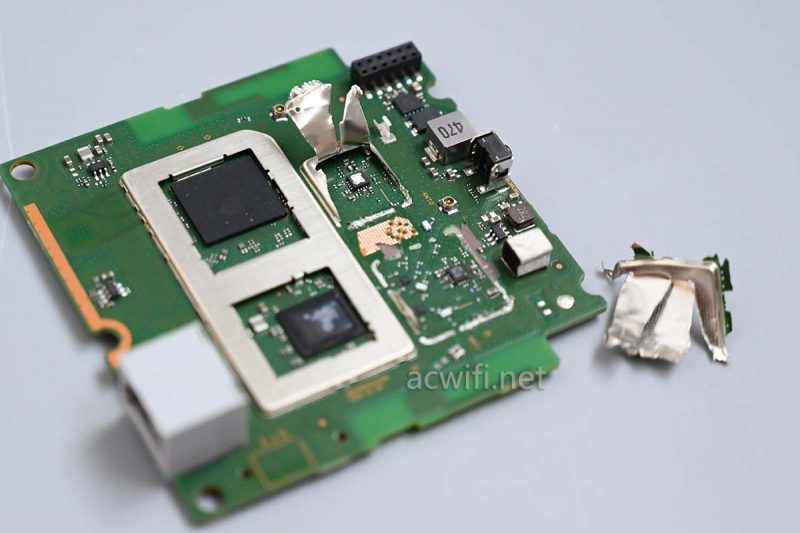

不管这些,继续撕下另一块:

华为H6子路由拆机

这方法真的不好用,要想办法改良才行。

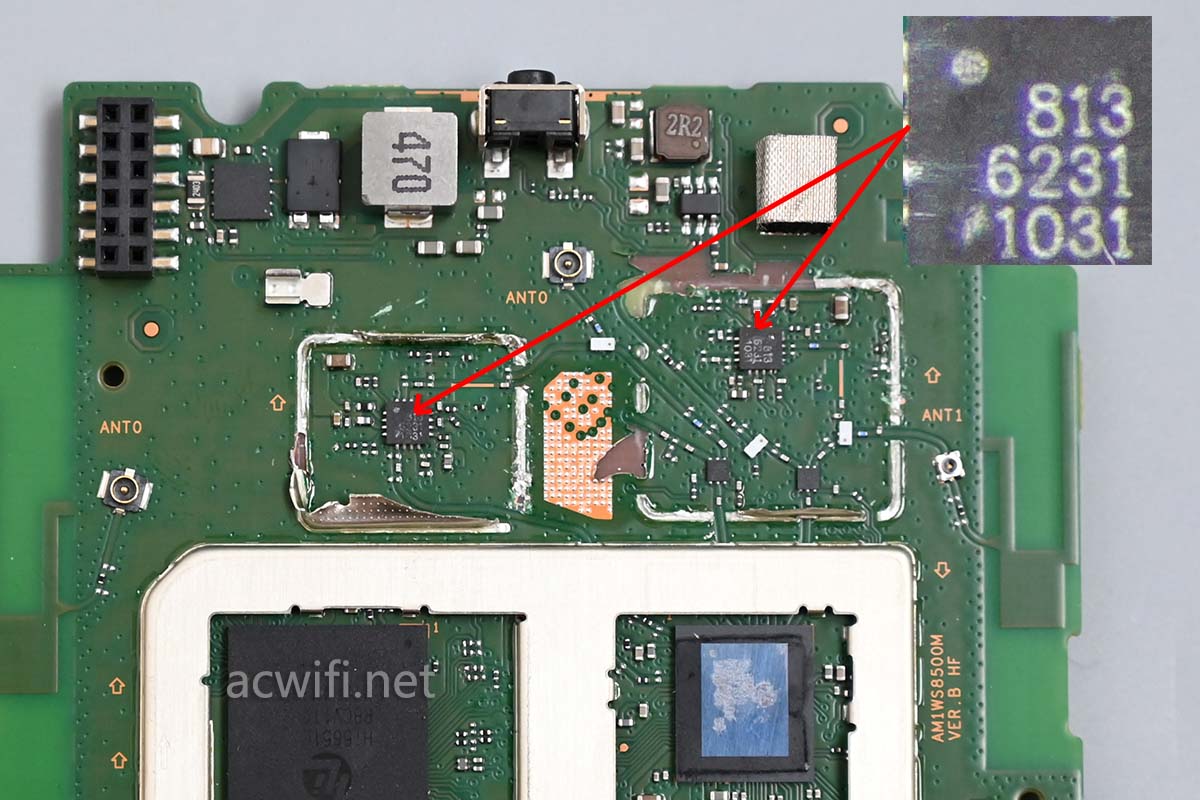

屏蔽罩都拿下来了,看见只有两颗FEM芯片,难道真的是一颗用在2.4G,另一颗用在5G的黑科技上??可是这两颗FEM芯片上的丝印是一样的,型号也就一样了,所以不可能一颗2.4G,一颗5G的。

FEM芯片上的丝印是“813 6231”,型号是RTC66231,是一款2.4G FEM芯片。在官网上没找到具体参数,估计跟RTC66232差不多。

因为不知道FEM型号所以不确定它是2.4G的还是5G的。

华为H6子路由拆机

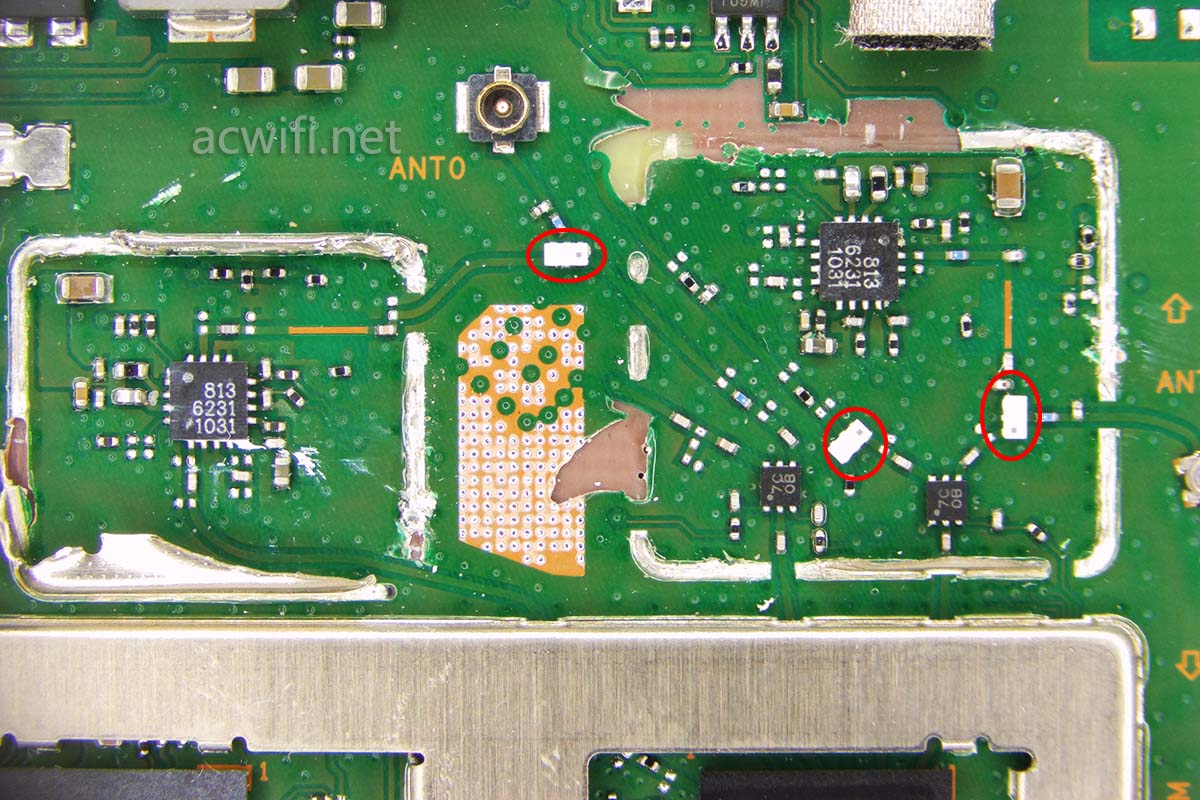

把射频电路放大来看,只有发现三颗双工器(把2.4G和5G信号合并到一根天线上),下图红框位置:

两个红框下方的小黑块芯片是射频收、发切换开关,无线芯片集成了PA和LNA,但不集成这个开关,这时就需要用到外围的切换开关了。

华为H6子路由拆机

还有,从无线芯片Hi1152上方只引出来三路,不知第四路从哪里引出来。

这些设计都好奇怪!

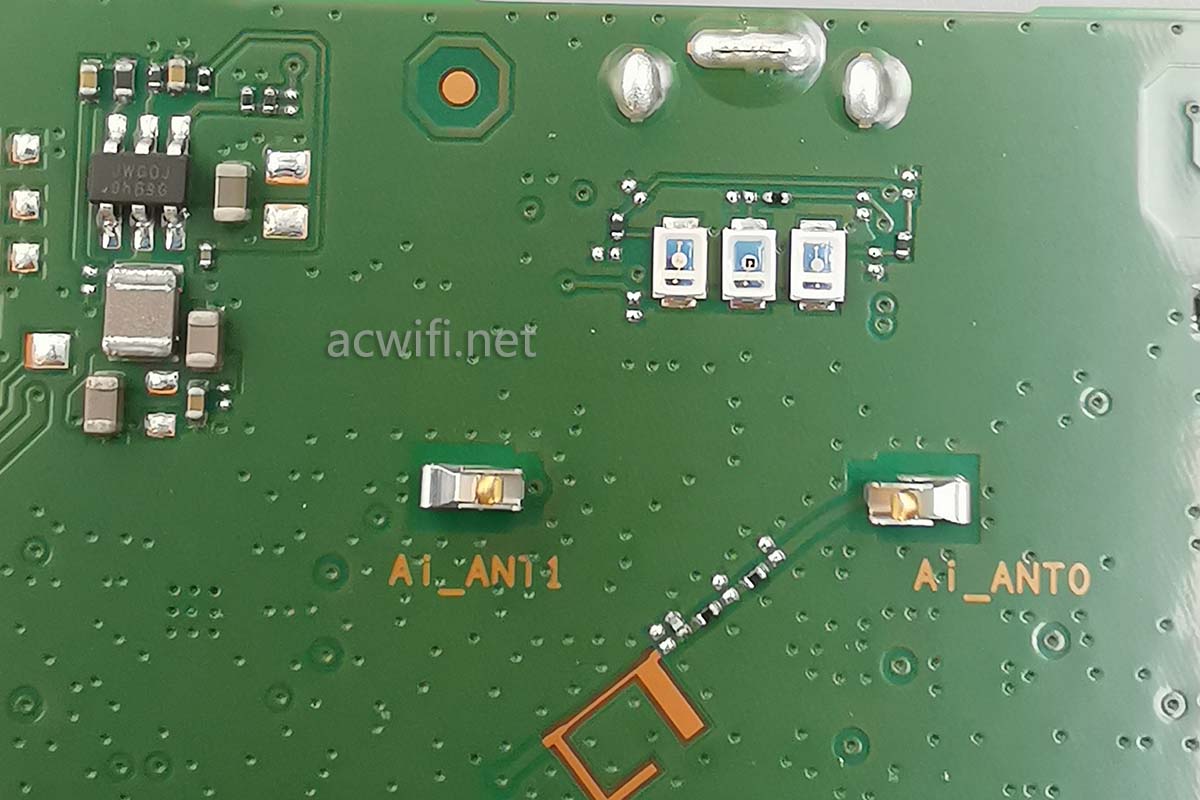

看主板背面有两个Ai_ANT接口,有什么作用??我把一台华为AX3放在H6子路由旁边(开机正常联网状态下的H6),子路由的指示灯蓝色慢闪,正常是蓝灯常乐的。一台恢复出厂设置的华为AX3,被H6子路由自动发现了,有反应了,思春了,心动了的感觉。我好奇,按一下H6子路由的指示灯(灯在WPS实体键上),这时华为AX3也思春了,心动了,指示灯红色闪烁,过了一会,把华为AX3自动组网了。。。。全过程我只对华为AX3做了恢复出厂的设置操作,并没有按它机身上的组网建”H键”。

华为H6子路由拆机

真是神奇呀。

智联 组网AX3

也实测了华为H6可以支持MESH组网,包括无线组网和有线组网,可以把华为的无线路由器一起管理。华为AX3的无线配置变成了H6一样的无线名称和密码,也支持k和v。组网后也可以直接钢线插在H6母路由器上面。

所以呢。如果你买了一套H6,觉得子路由不够覆盖,你大可以买台华为AX3或AX3 pro来组网,没有布网线的地方也行,你放一台华为的无线路由器在这里。。

这功能相当于TP-LINK的AC控制器里支持易展路由器一样。TP和华为在组网方案上不断进步呀!

TP新品全系支持2.5G光口,对抗华为的FTTR光纤组网,TP的AC控制器加入支持易展功能,对抗华为的MESH+组网。

当然了这些所谓的对抗都是我个人的YY。。。

主板背面有一颗闪存芯片和两片屏蔽罩,屏蔽罩也是焊锡的,不拆了,再撕的话,损失就不可挽回。屏蔽罩在CPU和无线芯片的正下方,里面都是空的或一堆贴片元件,起到屏蔽的作用,我就不拆了。

古人曰:一朝被蛇咬,十年怕屏蔽罩!

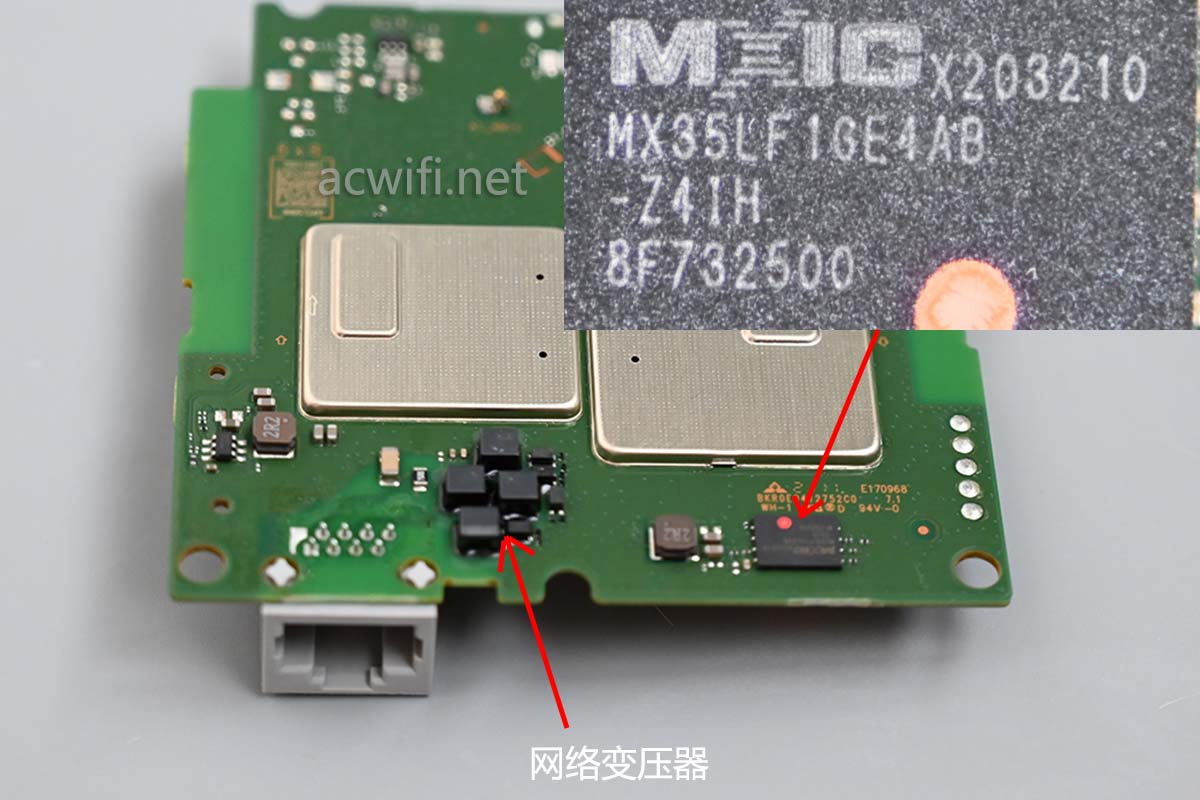

闪存芯片型号是MX35LF1GE4AB-Z4IH,容量128MB。

华为H6子路由拆机

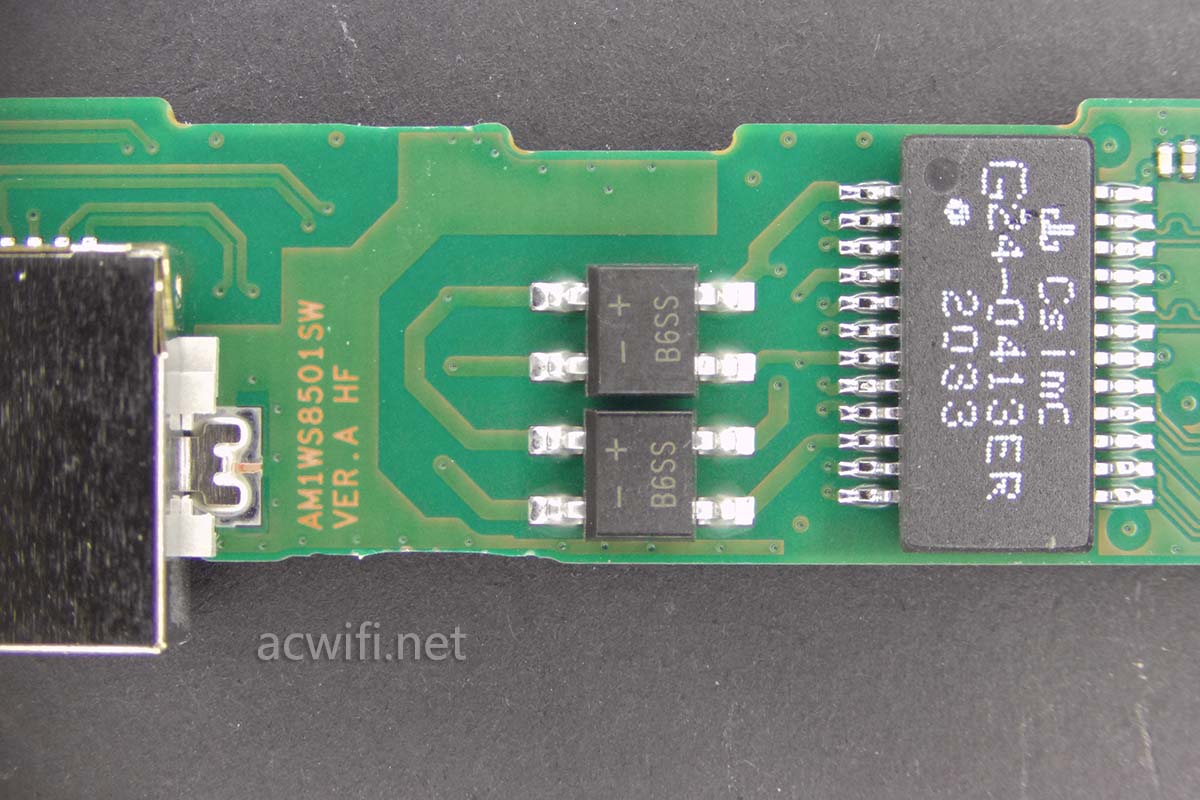

最后那长条的小板子。下图左边是接母路由的POE网口,从这里开始把POE降压变成12V或9V、5V DC供电。我不清楚具体。有懂的不?

华为H6子路由拆机

另一面是这样子的:

华为H6子路由拆机

因为我不懂是什么样子所以就说是这样子的。

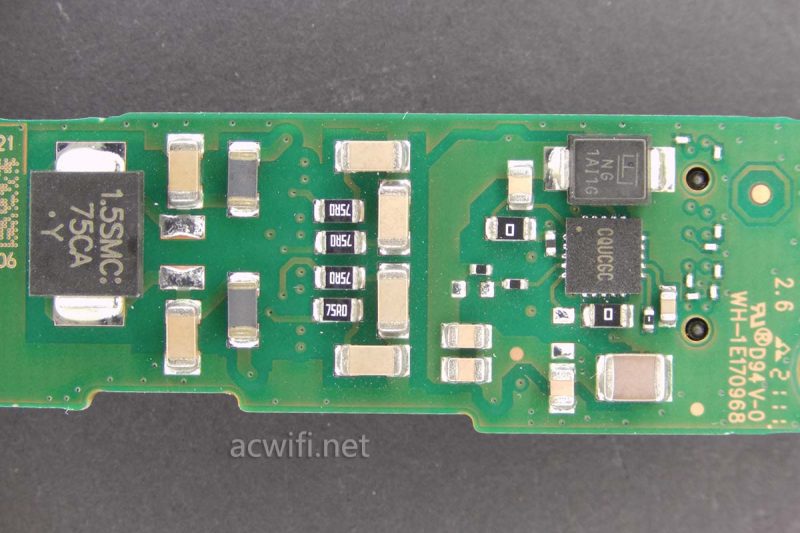

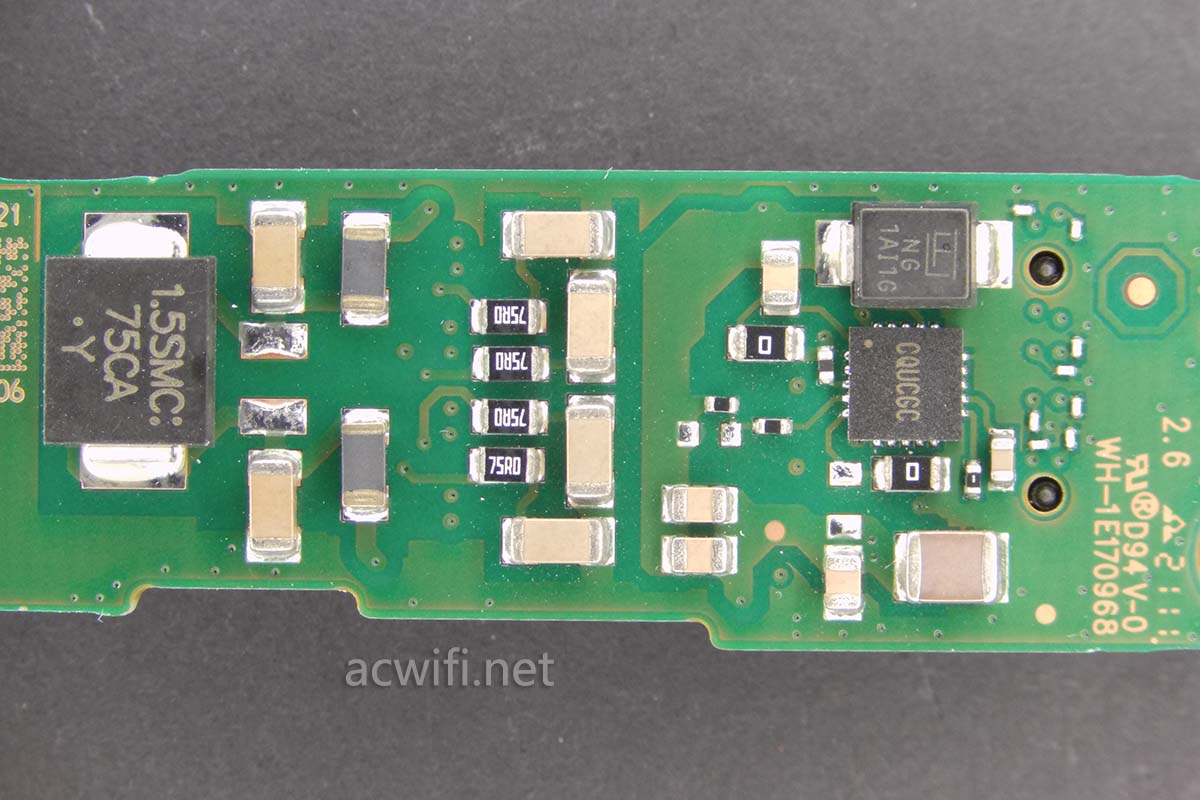

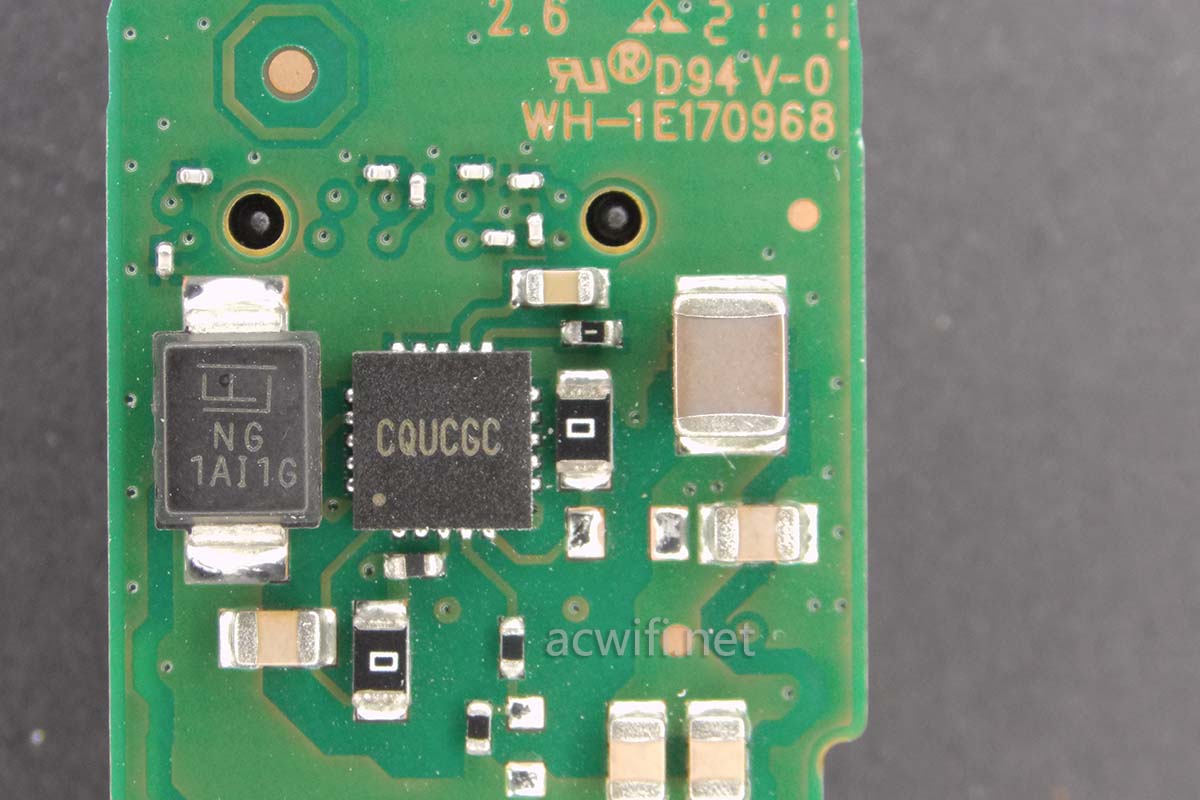

放大看,芯片上的丝印“CQUCGC”,这是什么芯片呢?

华为H6子路由拆机

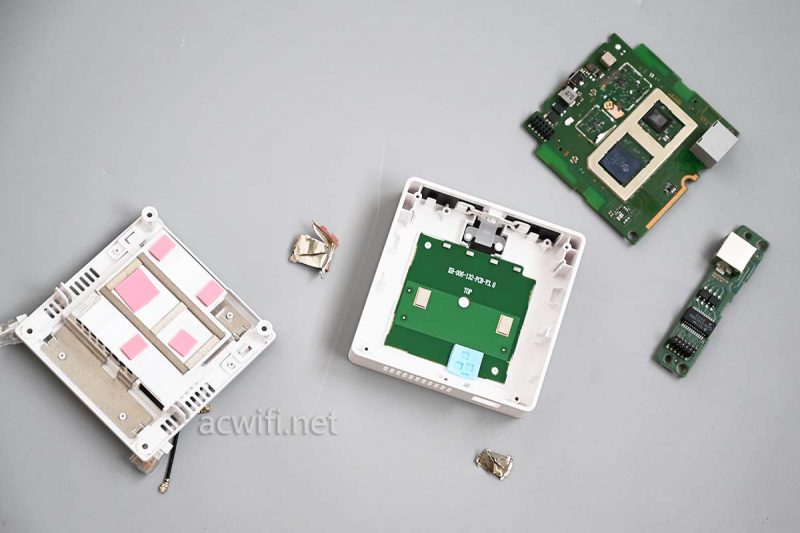

好啦。到此就拆完了,

遗憾的是,还不清楚那颗FEM芯片是什么型号,从而判定是2.4G的还是5G的。

华为H6子路由拆机

华为H6母路由的CPU型号是Hi5651T,四核1.4GHz,外置了256MB内存。因为5651T没有集成内存。

华为H6子路由的标准版和Pro版的CPU都是Hi5651L,双核1.2GHz,集成128NB内存。

如果套装里的3个子路由不够覆盖用,可以买华为无线路由器进行组网,支持有线组网和无线组网。不必买这么贵的子路由标准版。

最后,跟华为AX3组网的那个子路由就是用这抬撕破了主板表皮的那台,开机工作正常,5G测速也正常,跟之前的标准版在D点位置测速结果差不多。证明还能运行正常,半价有人要不?????
